Long đền vênh thép mạ kẽm M8 – DIN 127

Long đền vênh thép mạ kẽm M8 DIN 127 là phụ kiện lắp xiết dạng vòng hở, có hai đầu được uốn vênh theo phương trục để tạo độ đàn hồi. Sản phẩm được sử dụng cùng bulong, vít ren máy hoặc tán M8 nhằm hỗ trợ duy trì lực ép của mối ghép, hạn chế tình trạng lỏng dần trong điều kiện rung động nhẹ và tải trọng thông thường.

Trong thực tế, long đền vênh còn được gọi là long đền lò xo, long đền chẻ, long đền khóa hoặc spring washer. Đây là chi tiết nhỏ nhưng xuất hiện rất nhiều trong lắp ráp máy móc, tủ điện, giá đỡ, khung cơ khí, băng tải, bàn thao tác, thiết bị dân dụng và công tác bảo trì nhà xưởng.

Quy cách M8 cho biết long đền được dùng với bulong hoặc tán ren M8. Khi lắp đúng, long đền vênh nằm giữa đầu bulong hoặc đai ốc với bề mặt chi tiết. Trong quá trình siết, vòng đệm bị nén xuống, tạo phản lực đàn hồi và tăng ma sát tại bề mặt tiếp xúc. Nhờ đó, mối ghép có thể ổn định hơn so với trường hợp chỉ dùng bulong và đai ốc thông thường.

Tuy nhiên, long đền vênh DIN 127 không phải là giải pháp chống tháo lỏng cho mọi điều kiện. Với các cụm máy rung mạnh, chịu tải động lớn, yêu cầu an toàn cao hoặc cần duy trì lực siết chính xác, nên dùng thêm giải pháp khóa chuyên dụng như long đền chống xoay, đai ốc tự hãm, keo khóa ren hoặc cơ cấu khóa cơ khí phù hợp.

Long đền vênh M8 DIN 127 là gì?

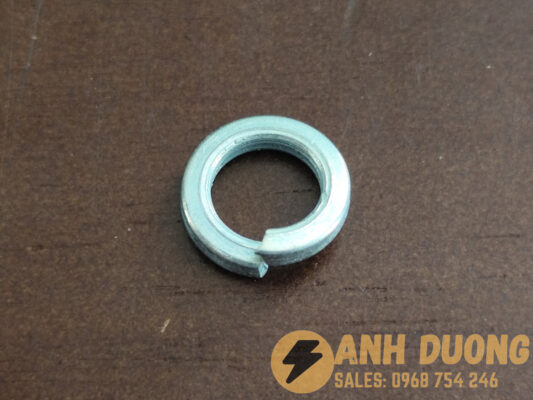

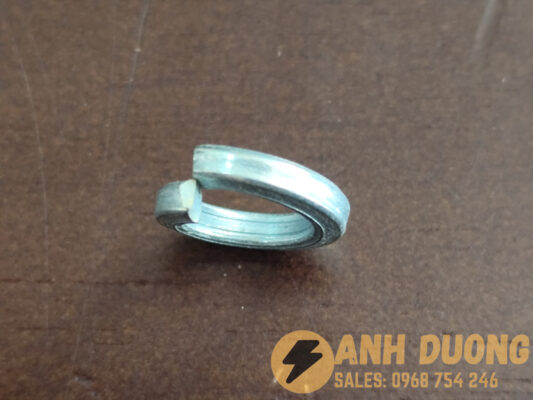

Long đền vênh M8 DIN 127 là vòng đệm có tiết diện vuông hoặc gần vuông, được cắt hở tại một vị trí và uốn lệch hai đầu theo chiều trục. Khác với long đền phẳng có dạng vòng kín nằm ngang, long đền vênh có độ cao tự nhiên trước khi siết.

Khi bulong hoặc tán được siết chặt, long đền vênh bị ép xuống gần phẳng hơn. Quá trình này tạo lực đàn hồi nhất định và làm tăng ma sát giữa đầu bulong, đai ốc với bề mặt chi tiết. Hai đầu cắt của vòng đệm cũng có thể tạo độ bám nhẹ trên bề mặt tiếp xúc, hỗ trợ hạn chế hiện tượng tự xoay trong điều kiện làm việc thông thường.

Tên gọi sản phẩm được hiểu như sau:

• Long đền vênh: Dạng vòng đệm hở, có độ đàn hồi theo chiều trục.

• M8: Dùng cho bulong, vít máy hoặc đai ốc ren M8.

• Thép: Vật liệu nền bằng thép có độ cứng và độ đàn hồi phù hợp với chức năng của vòng đệm.

• Mạ kẽm: Lớp phủ hỗ trợ hạn chế oxy hóa bề mặt trong điều kiện làm việc thông thường.

• DIN 127: Ký hiệu quy cách phổ biến của long đền vênh dạng chẻ trên thị trường.

Trong nhiều tài liệu, long đền vênh DIN 127 được chia thành dạng đầu vuông hoặc đầu nhọn tùy cấu tạo. Trên thị trường phụ kiện cơ khí, loại DIN 127B dạng đầu vuông thường được dùng phổ biến hơn cho các quy cách hệ mét như M5, M6, M8, M10 và M12.

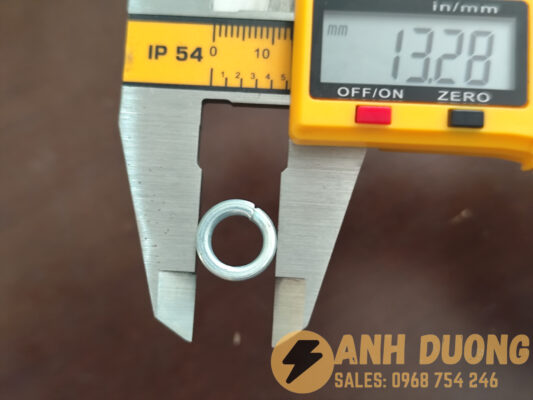

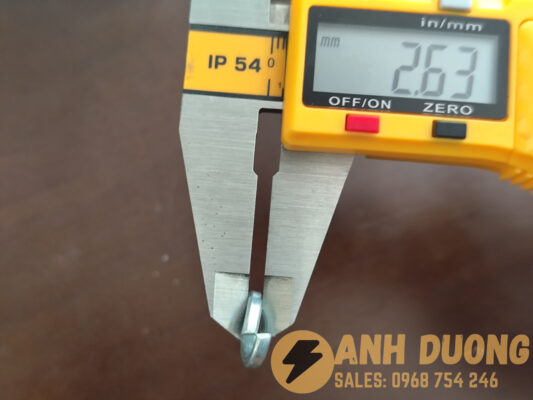

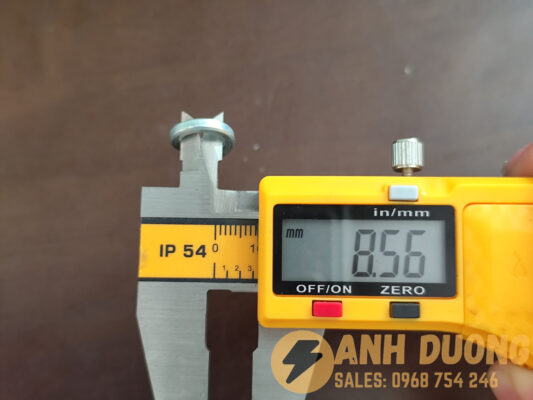

Thông số kỹ thuật tham khảo của long đền vênh M8

Với long đền vênh M8 dạng DIN 127 phổ biến, các kích thước tham khảo thường gồm:

Các kích thước trên phù hợp để tham khảo khi chọn sản phẩm hoặc kiểm tra lắp ráp. Tuy nhiên, đối với bản vẽ cơ khí, khuôn mẫu, thiết bị chính xác hoặc đơn hàng dự án, cần xác nhận kích thước thực tế theo catalogue, mẫu hàng hoặc hồ sơ kỹ thuật của lô sản phẩm.

Không nên chỉ dựa vào tên gọi M8 để xác định toàn bộ kích thước. M8 là kích thước ren bulong sử dụng, còn đường kính trong, đường kính ngoài, độ dày, chiều cao tự do và dạng đầu vòng đệm có thể khác nhau theo tiêu chuẩn áp dụng hoặc nhà sản xuất.

Cấu tạo và nguyên lý làm việc của long đền vênh

Long đền vênh có cấu tạo đơn giản nhưng được thiết kế để tạo phản lực đàn hồi trong mối ghép ren. Khi chưa lắp, hai đầu vòng đệm được uốn lệch nhau nên long đền có chiều cao tự do. Khi siết bulong hoặc đai ốc, vòng đệm bị nén xuống và tạo lực phản hồi hướng ngược lại với lực siết.

Cơ chế làm việc của long đền vênh gồm ba yếu tố chính:

Tạo phản lực đàn hồi: Long đền bị nén khi siết và cố gắng trở về trạng thái ban đầu. Phản lực này hỗ trợ duy trì lực ép trong mối ghép khi xuất hiện rung động nhẹ hoặc hiện tượng lún rất nhỏ ở bề mặt tiếp xúc.

Tăng ma sát bề mặt: Hai đầu cắt của long đền có thể tạo lực bám nhẹ vào đầu bulong, đai ốc hoặc bề mặt chi tiết. Điều này góp phần hạn chế khả năng tự xoay của liên kết.

Phân bố lực ép: Dù không thay thế hoàn toàn long đền phẳng, long đền vênh cũng tạo thêm một lớp đệm giữa đầu bulong hoặc tán với bề mặt chi tiết. Trong một số trường hợp, người dùng có thể kết hợp cả long đền phẳng và long đền vênh để vừa bảo vệ bề mặt vừa hỗ trợ chống lỏng.

Cách lắp phổ biến là đặt long đền vênh sát đầu bulong hoặc sát đai ốc. Nếu cần thêm long đền phẳng, thứ tự lắp thường là đầu bulong hoặc đai ốc – long đền vênh – long đền phẳng – bề mặt chi tiết. Cách bố trí này giúp long đền vênh tiếp xúc trực tiếp với bộ phận đang xoay khi siết, còn long đền phẳng nằm sát bề mặt vật liệu để phân bố lực.

Vì sao long đền vênh M8 được sử dụng phổ biến?

Long đền vênh M8 là quy cách thông dụng vì bulong M8 xuất hiện nhiều trong ngành cơ khí, xây lắp, gia công kim loại, lắp tủ điện và bảo trì thiết bị. Kích thước M8 vừa đủ gọn cho các cụm máy nhỏ và vừa, đồng thời vẫn tạo được lực siết phù hợp cho nhiều hạng mục thông dụng.

Một số ưu điểm của long đền vênh thép mạ kẽm M8 gồm:

Dễ sử dụng: Không cần dụng cụ chuyên dụng. Người lắp chỉ cần đặt long đền đúng vị trí trước khi siết bulong hoặc đai ốc.

Chi phí hợp lý: Đây là phụ kiện phổ biến, dễ mua, phù hợp cho lắp ráp số lượng lớn và công tác bảo trì.

Hỗ trợ chống lỏng cơ bản: Phù hợp với mối ghép có rung động nhẹ, tải trọng thông thường hoặc vị trí không yêu cầu giải pháp khóa chuyên dụng.

Dễ kết hợp với nhiều loại bulong M8: Có thể dùng cùng bulong lục giác ngoài, bulong lục giác chìm, vít ren máy, ty ren và đai ốc M8.

Lớp mạ kẽm hỗ trợ bảo vệ bề mặt: Bề mặt mạ giúp hạn chế oxy hóa trong môi trường khô ráo hoặc điều kiện trong nhà.

Long đền vênh đặc biệt phù hợp với các công việc bảo trì nhanh, lắp khung thép nhẹ, lắp pát treo, gá thiết bị, tủ điện, chân máy và hệ thống giá đỡ trong nhà xưởng.

Vật liệu thép và lớp mạ kẽm có ý nghĩa gì?

Long đền vênh cần có độ đàn hồi để thực hiện chức năng tạo phản lực khi bị nén. Vì vậy, vật liệu nền không chỉ cần là thép thông thường mà cần có khả năng duy trì hình dạng và độ đàn hồi phù hợp sau quá trình gia công, nhiệt luyện hoặc xử lý bề mặt.

Trong thực tế, long đền vênh có thể được sản xuất từ thép carbon, thép đàn hồi hoặc các loại thép có độ cứng phù hợp với yêu cầu sử dụng. Vật liệu cụ thể có thể khác nhau theo nhà sản xuất và lô hàng. Khi yêu cầu kỹ thuật cao, cần dựa vào chứng nhận chất lượng hoặc tài liệu kỹ thuật của nhà cung cấp thay vì suy đoán mác thép chỉ từ ngoại quan.

Lớp mạ kẽm có vai trò hỗ trợ giảm tốc độ oxy hóa bề mặt thép. Khi tiếp xúc với không khí ẩm, bề mặt thép không bảo vệ có thể xuất hiện gỉ đỏ, ảnh hưởng đến ngoại quan, khả năng tháo lắp và tuổi thọ của liên kết. Mạ kẽm tạo lớp bảo vệ ban đầu, phù hợp cho các vị trí làm việc trong nhà hoặc môi trường không quá khắc nghiệt.

Tuy nhiên, long đền vênh thép mạ kẽm không phải là lựa chọn tối ưu cho môi trường ngoài trời lâu dài, khu vực gần biển, nơi có hóa chất, nước thải, hơi axit, độ ẩm cao hoặc thường xuyên rửa nước. Trong những điều kiện này, nên cân nhắc dùng long đền vênh inox hoặc giải pháp vật liệu, lớp phủ có khả năng chống ăn mòn phù hợp hơn.

Long đền vênh M8 dùng với bulong nào?

Long đền vênh M8 được dùng với các loại bulong, vít và đai ốc có ren M8. Một số nhóm sản phẩm thường kết hợp gồm:

• Bulong lục giác thép đen 8.8 M8 dùng trong cơ khí, giá đỡ và khung máy.

• Bulong lục giác mạ kẽm M8 phù hợp các liên kết trong nhà, pát sắt và kết cấu nhẹ.

• Bulong lục giác chìm M8 dùng cho cụm máy cần đầu bulong gọn hoặc lắp trong hốc.

• Tán lục giác M8 dùng cho liên kết xuyên lỗ.

• Ty ren M8 dùng trong treo giá đỡ, treo máng cáp hoặc hệ thống cơ điện.

• Vít ren máy M8 dùng cho tủ điện, chi tiết máy và thiết bị công nghiệp.

Khi liên kết có bề mặt mềm, bề mặt sơn, tấm nhôm hoặc nhựa kỹ thuật, nên kết hợp thêm Long đền phẳng M8. Long đền phẳng giúp phân bố lực siết trên diện tích rộng hơn, hạn chế lún bề mặt và giảm nguy cơ làm trầy lớp sơn.

Với liên kết có rung động cao hoặc phải vận hành liên tục, có thể cân nhắc thêm Keo khóa ren, đai ốc tự hãm hoặc Long đền chống xoay Heico-Lock tùy mức độ quan trọng của cụm máy.

Ứng dụng thực tế của long đền vênh thép mạ kẽm M8

Long đền vênh M8 DIN 127 được sử dụng trong nhiều ngành nghề nhờ tính phổ biến và thao tác lắp đặt đơn giản.

Một số ứng dụng tiêu biểu gồm:

• Lắp đặt khung máy, giá đỡ và chân đế thiết bị.

• Lắp ráp băng tải, bàn thao tác, kệ sắt và xe đẩy công nghiệp.

• Lắp pát treo, giá treo ống, máng cáp và phụ kiện cơ điện.

• Lắp tủ điện, máng điện, thanh cái, pát gá thiết bị.

• Lắp quạt, motor nhỏ, máy bơm và phụ kiện cơ khí.

• Bảo trì bulong trên dây chuyền sản xuất và thiết bị nhà xưởng.

• Lắp lan can, hàng rào, khung thép nhẹ và cấu kiện phụ trợ.

• Lắp thiết bị dân dụng, đồ nội thất khung sắt và phụ kiện cơ khí.

• Lắp biển hiệu, giá trưng bày, kệ hàng và các cụm tháo lắp.

Trong các ứng dụng nêu trên, long đền vênh chỉ là một phần của hệ liên kết. Độ bền thực tế còn phụ thuộc vào bulong, tán, vật liệu của chi tiết lắp ghép, diện tích tiếp xúc, lực siết, điều kiện rung động và môi trường làm việc.

Long đền vênh có chống rung tốt không?

Long đền vênh có thể hỗ trợ hạn chế tự tháo lỏng trong điều kiện rung động nhẹ hoặc mối ghép thông thường. Tuy nhiên, không nên xem đây là giải pháp chống rung tuyệt đối.

Trong các cụm chịu rung động ngang mạnh, rung lắc liên tục, tải trọng thay đổi nhanh hoặc yêu cầu an toàn cao, long đền vênh dạng chẻ có thể không duy trì lực kẹp tốt bằng các giải pháp khóa chuyên dụng. Khi mối ghép bị rung động ngang, bề mặt tiếp xúc có thể dịch chuyển rất nhỏ, làm giảm lực căng của bulong theo thời gian.

Với các vị trí như motor công suất lớn, hộp số, băng tải tải nặng, kết cấu rung, thiết bị quay, máy ép, máy gia công CNC hoặc cơ cấu truyền động, nên ưu tiên giải pháp đáng tin cậy hơn như:

• Long đền chống xoay dạng nêm.

• Đai ốc tự hãm.

• Đai ốc khóa cơ khí.

• Keo khóa ren phù hợp.

• Chốt chẻ, chốt khóa hoặc dây khóa bulong.

• Thiết kế mặt tiếp xúc và lực siết theo đúng yêu cầu kỹ thuật.

Việc chọn sai giải pháp chống lỏng có thể dẫn đến bulong lỏng dần, rung máy, mòn lỗ, hư ren, mất đồng tâm hoặc dừng thiết bị ngoài kế hoạch.

Cách lắp long đền vênh M8 đúng kỹ thuật

Để long đền vênh phát huy hiệu quả, cần lắp đúng vị trí và kiểm tra tình trạng bề mặt trước khi siết.

Bước đầu tiên là vệ sinh bề mặt tiếp xúc. Ren bulong, ren đai ốc và mặt tựa nên sạch, không có ba via, mạt kim loại, lớp sơn bong hoặc gỉ sét dày. Bề mặt không sạch có thể làm lực siết không ổn định hoặc khiến long đền bị nghiêng.

Sau đó, lắp bulong xuyên qua chi tiết. Nếu dùng thêm long đền phẳng, đặt long đền phẳng sát bề mặt vật liệu. Long đền vênh nên đặt sát đầu bulong hoặc sát tán, tùy bên nào được siết xoay.

Khi siết, cần dùng đúng dụng cụ và lực siết phù hợp với quy cách M8. Không nên siết quá mạnh chỉ để ép long đền vênh phẳng hoàn toàn, đặc biệt khi liên kết dùng trên nhôm, nhựa hoặc tấm thép mỏng. Siết quá lực có thể làm biến dạng chi tiết, hư ren hoặc làm giảm hiệu quả thực tế của cả mối ghép.

Sau khi vận hành thử, nên kiểm tra lại các vị trí quan trọng. Nếu phát hiện bulong bị lỏng lặp lại, không nên chỉ tăng lực siết mà cần xem lại nguyên nhân như rung động lớn, vật liệu nền mềm, bề mặt tiếp xúc không phẳng, ren hư hỏng hoặc giải pháp chống lỏng chưa phù hợp.

Các lỗi thường gặp khi sử dụng long đền vênh

Dùng long đền vênh cho mối ghép rung động mạnh: Đây là lỗi phổ biến. Long đền vênh có thể phù hợp cho rung động nhẹ, nhưng không nên thay thế các giải pháp khóa chuyên dụng ở vị trí quan trọng.

Lắp long đền vênh sai vị trí: Nếu dùng chung với long đền phẳng nhưng lắp thứ tự không hợp lý, hiệu quả chống lỏng có thể giảm. Long đền vênh nên tiếp xúc trực tiếp với đầu bulong hoặc đai ốc.

Dùng long đền bị biến dạng: Long đền vênh đã bị ép phẳng, cong lệch, gỉ nặng hoặc mất đàn hồi không nên tái sử dụng cho liên kết cần độ ổn định.

Dùng sai quy cách: Long đền M6 không nên dùng cho bulong M8 và ngược lại. Lỗ quá rộng có thể làm vòng đệm lệch tâm, còn lỗ quá nhỏ sẽ không lắp được hoặc gây kẹt ren.

Không dùng long đền phẳng khi cần thiết: Với vật liệu mềm hoặc bề mặt sơn, chỉ dùng long đền vênh có thể gây lún, trầy bề mặt hoặc làm hỏng lớp phủ.

Siết không kiểm soát: Long đền không thể bù cho lực siết sai. Siết quá nhẹ khiến liên kết dễ lỏng, còn siết quá mạnh có thể làm hư ren hoặc biến dạng chi tiết.

So sánh long đền vênh, long đền phẳng và long đền chống xoay

Long đền vênh, long đền phẳng và long đền chống xoay đều được dùng trong liên kết bulong, nhưng mỗi loại có chức năng khác nhau.

Long đền phẳng có nhiệm vụ chính là phân bố lực siết, bảo vệ bề mặt chi tiết và giảm nguy cơ lún vật liệu. Loại này không được thiết kế chuyên để chống xoay bulong.

Long đền vênh tạo phản lực đàn hồi và tăng ma sát tại vị trí lắp. Phù hợp với các mối ghép thông thường, rung động nhẹ và nhu cầu chống lỏng cơ bản.

Long đền chống xoay dạng nêm sử dụng nguyên lý khóa cơ học giữa hai mặt răng cam, phù hợp hơn với cụm máy có rung động mạnh hoặc yêu cầu duy trì lực kẹp cao.

Trong nhiều cụm máy, có thể dùng long đền phẳng kết hợp cùng long đền vênh. Tuy nhiên, không nên chồng nhiều loại vòng đệm chỉ để “cho chắc” nếu không có tính toán hoặc yêu cầu kỹ thuật rõ ràng. Quá nhiều lớp vòng đệm có thể làm giảm độ cứng của mối ghép và khiến lực siết phân bố không ổn định.

Lưu ý về mạ kẽm và môi trường sử dụng

Lớp mạ kẽm giúp hạn chế oxy hóa cho long đền vênh thép trong điều kiện sử dụng thông thường. Đây là lựa chọn phù hợp cho thiết bị trong nhà, khung máy, tủ điện, giá đỡ và công trình có môi trường khô ráo.

Tuy nhiên, lớp mạ kẽm không bảo vệ hoàn toàn trong môi trường ăn mòn cao. Không nên dùng long đền vênh thép mạ kẽm cho các vị trí thường xuyên tiếp xúc nước, hơi muối, axit, kiềm, hóa chất hoặc môi trường ngoài trời kéo dài nếu chưa có giải pháp bảo vệ bổ sung.

Trong môi trường có độ ẩm cao, nên kiểm tra định kỳ tình trạng gỉ sét. Khi long đền bị oxy hóa nặng, khả năng tháo lắp giảm và bề mặt tiếp xúc có thể không còn ổn định. Với yêu cầu chống ăn mòn cao, nên cân nhắc dòng Long đền vênh inox 304 hoặc vật liệu, lớp phủ phù hợp với môi trường thực tế.

Câu hỏi thường gặp về long đền vênh M8 DIN 127

Long đền vênh M8 dùng cho bulong nào?

Long đền vênh M8 dùng cho bulong, vít ren máy, ty ren hoặc tán có ren M8.

Có thể dùng long đền vênh M8 với tán M8 không?

Có. Long đền vênh thường được lắp giữa tán M8 và bề mặt chi tiết, hoặc giữa đầu bulong và bề mặt chi tiết tùy vị trí siết.

Long đền vênh có dùng lại được không?

Không nên tái sử dụng nếu long đền đã bị ép phẳng, biến dạng, gỉ sét hoặc mất độ đàn hồi. Với các mối ghép quan trọng, nên dùng long đền mới khi tháo lắp bảo trì.

Long đền vênh M8 có dùng ngoài trời được không?

Có thể dùng trong thời gian ngắn hoặc môi trường ít ẩm. Với môi trường ngoài trời lâu dài, gần biển hoặc có hóa chất, nên chọn vật liệu và lớp phủ chống ăn mòn phù hợp hơn.

Có nên dùng long đền vênh cho bulong cấp bền cao 10.9 hoặc 12.9?

Không nên mặc định dùng long đền vênh DIN 127 cho mọi bulong cấp bền cao. Với liên kết chịu tải lớn hoặc rung động mạnh, cần đánh giá giải pháp khóa ren theo yêu cầu kỹ thuật của cụm máy.

Long đền vênh và long đền phẳng nên lắp thế nào?

Thông thường, long đền phẳng đặt sát bề mặt chi tiết để phân bố lực; long đền vênh đặt sát đầu bulong hoặc đai ốc để hỗ trợ chống xoay.

Kết luận

Long đền vênh thép mạ kẽm M8 DIN 127 là phụ kiện cơ khí phổ biến, dùng cùng bulong và tán M8 để hỗ trợ duy trì độ chặt của các mối ghép ren thông thường. Với cấu tạo vòng hở có độ đàn hồi, sản phẩm giúp tăng ma sát, tạo phản lực nén và hạn chế tự tháo lỏng trong điều kiện rung động nhẹ.

Sản phẩm phù hợp cho lắp ráp khung máy, giá đỡ, tủ điện, thiết bị công nghiệp, bàn thao tác, pát gá và công tác bảo trì nhà xưởng. Để mối ghép hoạt động ổn định, cần chọn đúng quy cách M8, lắp đúng thứ tự với long đền phẳng khi cần, kiểm soát lực siết và sử dụng giải pháp chống lỏng chuyên dụng đối với các vị trí rung động mạnh hoặc yêu cầu an toàn cao.
