Chốt Chẻ Inox 304 D2x40mm DIN94

Chốt chẻ inox 304 D2x40mm DIN94 là chốt khóa hãm thân dài 40mm, đường kính danh nghĩa 2mm, phù hợp các mối ghép có bề dày lớn như chốt trụ móc kéo, nông cụ và rơ-moóc. Sản phẩm theo tiêu chuẩn DIN 94, chế tạo từ thép không gỉ inox 304 chống ăn mòn, bền trong môi trường bùn đất, ẩm ướt ngoài trời.

Đặc điểm kỹ thuật chốt chẻ inox 304 D2x40mm DIN94

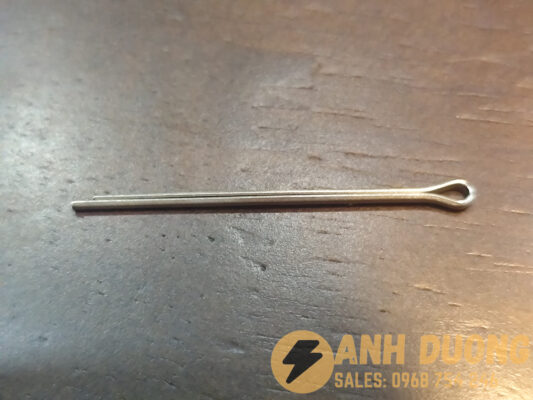

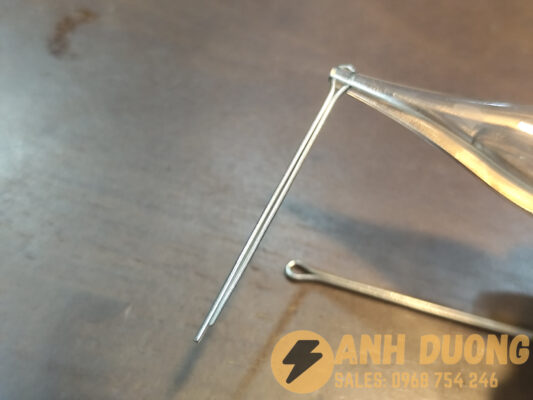

Chốt chẻ D2x40mm có cấu tạo dạng dây gập đôi tạo hai chân và một mắt vòng. Đường kính danh nghĩa 2mm tương ứng lỗ khoan khoảng 2mm, chiều dài thân 40mm cho phép xuyên qua chi tiết dày và vẫn dư đủ chân để bẻ chắc chắn.

Phiên bản inox 304 chứa khoảng 18% crom và 8% niken, chống ăn mòn tốt và dẻo, phù hợp chi tiết tháo lắp ngoài trời thường xuyên. Đây là cỡ dài nhất thông dụng của đường kính D2, dùng cho mối ghép dày.

Xem thêm các cỡ liền kề: D2x30mm, D2x20mm. Xem toàn bộ danh mục chốt chẻ inox 304, trang kỹ thuật hoặc liên hệ Ánh Dương.

Chốt chẻ DIN 94 dùng để làm gì?

Chốt chẻ theo tiêu chuẩn DIN 94 (tương đương ISO 1234) là chi tiết khóa cơ khí dạng dây gập đôi, dùng để chống xoay, chống tụt và chống nới lỏng cho các mối ghép chịu rung động. Ứng dụng điển hình là khóa đai ốc xẻ rãnh (castle nut) và giữ chốt trụ (clevis pin).

Với cỡ dài 40mm, chốt phù hợp chi tiết dày như chốt móc kéo rơ-moóc, cần liên kết máy kéo và nông cụ, bản lề cổng lớn. Hai chân dài cho phép bẻ rộng, khóa chắc ngay cả khi chi tiết rung liên tục.

Vì sao chọn chốt chẻ inox 304 cho nông cụ và móc kéo?

Thiết bị nông nghiệp và rơ-moóc luôn tiếp xúc bùn đất, phân bón, nước và bụi – môi trường rất dễ gỉ. Chốt chẻ thép mạ kẽm nhanh ăn mòn, gãy giòn khi tháo lắp. Chốt chẻ inox 304 chống ăn mòn từ bản thân vật liệu nên bền lâu, giảm hỏng hóc bất ngờ.

Inox 304 dẻo, bẻ chân không nứt gãy, phù hợp chi tiết tháo lắp nhiều lần theo mùa vụ. Độ tin cậy của chốt khóa trực tiếp ảnh hưởng an toàn khi kéo tải nặng.

Cách đọc thông số D2 và 40mm

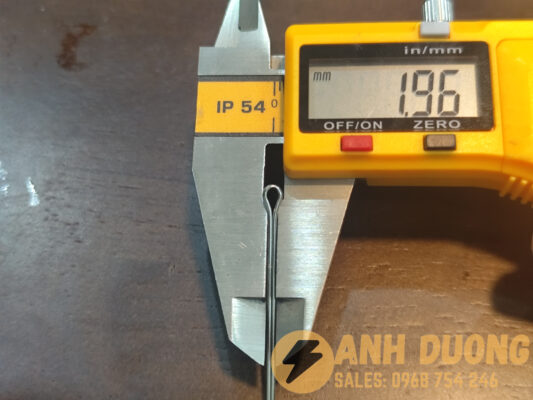

“D2” là đường kính danh nghĩa của chốt, tương ứng đường kính lỗ khoan mà chốt xuyên qua. Theo DIN 94, đường kính dây thực tế nhỏ hơn một chút để chốt lọt vừa lỗ. “40mm” là chiều dài thân, đo từ dưới mắt vòng đến đầu chân.

Chọn chiều dài dựa trên tổng bề dày chi tiết mà chốt phải xuyên qua cộng phần dư để bẻ chân. Cỡ 40mm phù hợp chi tiết dày; nếu mỏng hơn nên chọn D2x30mm hoặc D2x20mm để tránh chân thừa quá dài.

Chọn đúng cỡ chốt chẻ theo lỗ và bề dày chi tiết

Đường kính chốt chọn theo lỗ khoan ngang trên bu lông hoặc chốt trụ. Chốt D2 phù hợp lỗ khoảng 2mm. Chiều dài chọn sao cho sau khi xuyên qua, phần dư đủ để bẻ hai chân; với móc kéo, bản lề dày, cần chốt dài như 40mm.

Nếu chốt quá ngắn, chân không đủ để bẻ chắc; nếu quá dài, chân thừa vướng và có thể gây xước. Đo lỗ và bề dày thực tế trước khi đặt hàng giúp chọn đúng cỡ.

Hướng dẫn lắp đặt chốt chẻ D2x40mm đúng cách

Bước 1: siết đai ốc xẻ rãnh hoặc đặt chốt trụ đúng vị trí, xoay để rãnh trùng với lỗ khoan. Bước 2: luồn chốt chẻ qua lỗ sao cho mắt vòng tựa vào một bên. Bước 3: dùng kìm bẻ hai chân ra hai phía ngược nhau để khóa vị trí.

Với móc kéo và nông cụ tháo lắp ngoài đồng, nên bẻ chân gọn để không vướng cây cỏ, dây đai. Cắt bớt chân thừa nếu quá dài. Luôn thay chốt mới sau mỗi lần tháo vì chân cũ đã mỏi kim loại.

Có tái sử dụng chốt chẻ được không?

Không nên. Sau khi bẻ và nắn thẳng, kim loại dễ gãy. Với chi phí rất thấp, thay chốt mới giúp đảm bảo an toàn, đặc biệt ở mối ghép kéo tải nặng.

Lắp chốt chẻ cần dụng cụ gì?

Chỉ cần kìm mũi nhọn hoặc kìm cắt để luồn và bẻ chân. Với chốt dài, có thể dùng thêm búa nhẹ để đóng chân sát vào thân.

Ứng dụng của chốt chẻ inox 304 D2x40mm

Chốt chẻ D2x40mm với thân dài phù hợp mối ghép dày: chốt móc kéo rơ-moóc, cần liên kết máy kéo – nông cụ, bản lề cổng sắt, khóa cần gạt, chốt trụ mâm thiết bị. Trong nông nghiệp, chốt giữ các chi tiết kéo, cày, bừa không bị tuột khi làm việc.

Nhờ chống ăn mòn, chốt inox 304 phù hợp thiết bị dãi nắng mưa, tiếp xúc nước và phân bón. Đây là chi tiết nhỏ nhưng quyết định độ an toàn của cả cụm móc kéo.

So sánh inox 304 với inox 201 và thép mạ kẽm

Inox 304 chống ăn mòn tốt, dẻo, bền lâu; phù hợp ngoài trời và môi trường ẩm. Inox 201 rẻ hơn nhưng hàm lượng niken thấp, dễ ăn mòn điểm ở nơi ẩm mặn. Thép mạ kẽm giá thấp nhất nhưng lớp mạ dễ trầy khi bẻ chân và gỉ dần.

Với móc kéo và thiết bị ngoài trời, inox 304 đáng đồng tiền nhờ tuổi thọ cao. Môi trường biển có thể cân nhắc inox 316 để chống ăn mòn mạnh hơn.

Cấu tạo và đặc điểm hình học của chốt chẻ DIN 94

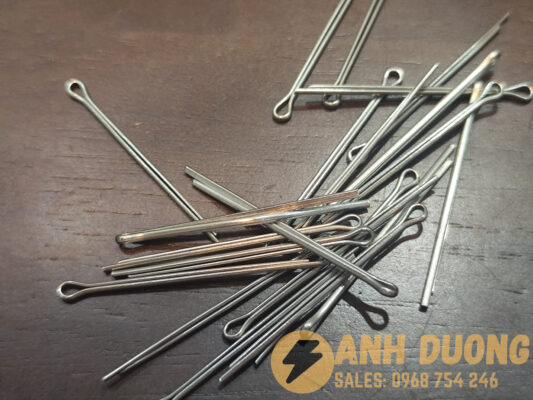

Chốt chẻ DIN 94 được tạo từ một đoạn dây bán nguyệt gập đôi, hai mặt phẳng áp vào nhau tạo thân chốt gần tròn. Đầu gập tạo mắt vòng giữ chốt không trượt qua lỗ. Hai chân dài bằng nhau để bẻ đều sang hai bên.

Thiết kế này vừa dễ lắp vừa khóa chắc. Bề mặt và mép chốt inox 304 nhẵn giúp dễ luồn qua lỗ mà không xước. Với cỡ dài 40mm, phần thân đủ để xuyên qua chi tiết dày và vẫn dư chân.

Kiểm tra chất lượng chốt chẻ inox 304

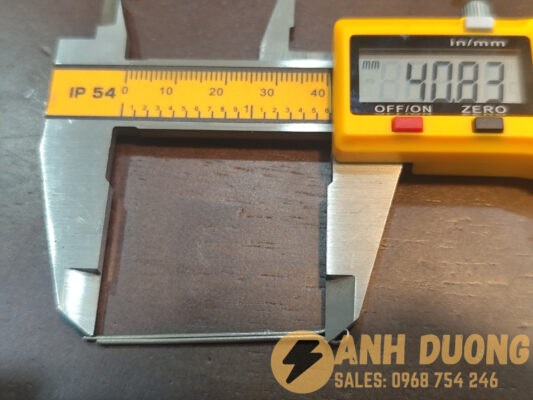

Khi nhận hàng, nên kiểm tra: đúng đường kính D2 và chiều dài 40mm, hai chân đều nhau, mắt vòng tròn đều, bề mặt sáng không rỉ sét, đúng mác inox 304. Chốt tốt khi bẻ chân không nứt gãy giòn.

Mua từ nhà cung cấp uy tín giúp đảm bảo đúng vật liệu và kích thước theo DIN 94. Ánh Dương cung cấp chốt chẻ inox 304 đúng chuẩn, hỗ trợ chứng từ khi yêu cầu.

Chốt chẻ và đai ốc xẻ rãnh: cặp đôi khóa hãm kinh điển

Đai ốc xẻ rãnh có rãnh trên đỉnh để chốt chẻ luồn qua. Đai ốc vẫn siết chặt bằng lực cơ khí, còn chốt chẻ đóng vai trò khóa cơ khí chống xoay – một lớp an toàn kép. Đây là giải pháp được dùng ở vị trí không cho phép sai sót như trục bánh xe, móc kéo.

Để cặp đôi hoạt động tốt, lỗ khoan trên bu lông phải trùng với rãnh đai ốc sau khi siết đủ lực. Có thể căn chỉnh nhỏ trong phạm vi cho phép để rãnh trùng lỗ, miễn không làm mất lực siết.

Phụ kiện đi kèm chốt chẻ

Chốt chẻ thường đi kèm đai ốc xẻ rãnh, lông đen và bu lông có lỗ khoan ngang. Với hệ inox, nên dùng đồng bộ inox 304 để tránh ăn mòn điện hóa. Ánh Dương cung cấp đồng bộ phụ kiện giúp khách đặt trọn bộ.

Với móc kéo, nên chọn đai ốc xẻ rãnh và chốt chẻ đủ cỡ để chịu rung động mạnh trong quá trình kéo tải.

Câu hỏi thường gặp (FAQ)

Chốt chẻ D2x40mm dùng cho lỗ bao nhiêu?

Chọn theo đường kính lỗ khoan ngang chứ không theo đường kính ren. Chốt D2 phù hợp lỗ khoảng 2mm. Chiều dài 40mm phù hợp chi tiết dày; nên đo lỗ và bề dày thực tế trước khi chọn.

Khi nào chọn D2x40mm thay vì D2x30mm?

Khi tổng bề dày chi tiết mà chốt phải xuyên qua lớn, cần thân dài để vẫn dư chân bẻ. Móc kéo, bản lề dày thường dùng 40mm; chi tiết mỏng hơn dùng 30mm hoặc 20mm.

Chốt chẻ inox 304 có bị gỉ ngoài đồng không?

Inox 304 chống ăn mòn tốt trong môi trường nông nghiệp thông thường. Với phân bón hóa học mạnh hoặc vùng ven biển, có thể cân nhắc inox 316 để bền hơn.

Chốt chẻ có chịu lực cắt không?

Chốt chẻ chủ yếu để khóa vị trí, chống xoay và chống tụt, không chịu lực cắt lớn như chốt trụ. Nếu mối ghép chịu tải cắt, cần dùng chốt trụ chịu lực, chốt chẻ chỉ đóng vai trò khóa.

Sai lầm thường gặp khi dùng chốt chẻ

Sai lầm phổ biến nhất là chọn chốt quá ngắn so với bề dày chi tiết khiến không đủ chân để bẻ, hoặc quá nhỏ so với lỗ khiến chốt lỏng. Một lỗi khác là tái sử dụng chốt cũ đã mỏi kim loại, dễ gãy khi vận hành.

Ngoài ra, bẻ chân không đúng cách (chỉ bẻ một bên hoặc bẻ quá gập đến nứt) làm giảm khả năng khóa. Dùng chốt thép mạ cho chi tiết inox cũng gây ăn mòn điện hóa. Nên chọn đúng cỡ, đúng vật liệu và bẻ đủ hai chân.

Lựa chọn vật liệu chốt chẻ theo môi trường

Trong nhà khô ráo, chốt thép mạ kẽm có thể đủ dùng. Ngoài trời, nơi ẩm ướt, bùn đất hoặc tiếp xúc nước, inox 304 là lựa chọn cân bằng giữa độ bền và chi phí. Môi trường biển hoặc hóa chất mạnh nên dùng inox 316.

Chọn đúng vật liệu ngay từ đầu giúp kéo dài tuổi thọ mối ghép và giảm chi phí bảo trì, nhất là ở vị trí khó tiếp cận như gầm máy, móc kéo.

Bảo quản và lưu kho chốt chẻ inox

Chốt chẻ inox 304 chống gỉ tốt nhưng vẫn nên lưu kho nơi khô ráo, tránh để chung với thép đen hay phoi sắt vì bụi sắt bám có thể gây gỉ nhiễm. Vì chốt rất nhỏ, nên phân loại theo cỡ D và chiều dài trong hộp riêng để tránh nhầm.

Với xưởng cơ khí nông nghiệp dùng nhiều, nên dự trù số lượng và dự phòng vì chốt chẻ là chi tiết dùng một lần. Ánh Dương hỗ trợ đóng gói theo số lượng và giao hàng toàn quốc.

Tổng quan dải cỡ chốt chẻ inox 304 DIN 94

Danh mục chốt chẻ inox 304 DIN 94 tại Ánh Dương trải dài nhiều đường kính từ D1, D1.2, D1.5, D1.6, D2, D2.5, D3…, mỗi đường kính có nhiều chiều dài. Chốt D2x40mm thuộc đường kính 2mm, cỡ dài, dùng cho mối ghép dày.

Cần ngắn hơn thì chọn D2x30mm hay D2x20mm; cần đường kính khác thì chọn D1.6 hoặc D2.5. Chọn đúng cỡ dựa trên lỗ và bề dày chi tiết. Đội ngũ Ánh Dương hỗ trợ tư vấn chọn cỡ phù hợp.

Chốt chẻ so với các giải pháp khóa ren khác

So với đai ốc khóa (lock nut) hay keo khóa ren, chốt chẻ là khóa cơ khí tuyệt đối: ngay cả khi đai ốc bị nới do rung, chốt vẫn giữ đai ốc không tuột khỏi bu lông. Đây là lý do chốt chẻ được ưu tiên ở các vị trí an toàn như móc kéo, trục bánh xe.

Tuy nhiên chốt chẻ cần lỗ khoan ngang và đai ốc xẻ rãnh, lắp chậm hơn đai ốc khóa thông thường. Tùy yêu cầu, có thể kết hợp nhiều giải pháp để đạt độ an toàn cao nhất.

Lưu ý chống ăn mòn điện hóa khi dùng chốt inox

Khi chốt chẻ inox 304 tiếp xúc với kim loại khác (thép đen, nhôm) trong môi trường ẩm, có thể xảy ra ăn mòn điện hóa tại điểm tiếp xúc. Nên dùng đồng bộ inox cho đai ốc, bu lông và chốt. Với chi tiết nhôm, có thể dùng lớp cách ly.

Điều này quan trọng với thiết bị ngoài trời, nơi độ ẩm và bùn đất thúc đẩy ăn mòn. Chọn đúng vật liệu đồng bộ giúp cả mối ghép bền lâu.

Tóm tắt kỹ thuật chốt chẻ inox 304 D2x40mm DIN94

Chốt chẻ inox 304 D2x40mm DIN94 có đường kính danh nghĩa 2mm, chiều dài thân 40mm, chế tạo theo tiêu chuẩn DIN 94 từ thép không gỉ 304. Công dụng chính là khóa đai ốc xẻ rãnh và chốt trụ cho mối ghép dày, chống nới lỏng do rung. Chọn cỡ theo đường kính lỗ và bề dày chi tiết.

Đây là chi tiết dùng một lần, nên thay mới sau mỗi lần tháo. Vật liệu inox 304 cho độ bền, dẻo và chống ăn mòn tốt, phù hợp nông cụ, móc kéo và thiết bị ngoài trời.

Xem thêm: D2x30mm, D2x20mm. Xem toàn bộ danh mục chốt chẻ inox 304 hoặc liên hệ Ánh Dương.

Chốt chẻ DIN 94 và ISO 1234 có giống nhau không?

Về cơ bản là tương đương. DIN 94 là tiêu chuẩn Đức, ISO 1234 là tiêu chuẩn quốc tế với thông số gần như đồng nhất. Chỉ cần nêu đúng đường kính và chiều dài là chọn được sản phẩm phù hợp.

Chốt chẻ cho hệ thống rơ-moóc và móc kéo

Trên rơ-moóc và cụm móc kéo, chốt trụ liên kết chịu rung và tải động lớn, nên chốt chẻ giữ chốt trụ là chi tiết an toàn quan trọng. Nếu chốt trụ tuột ra khi đang kéo, hậu quả có thể rất nghiêm trọng. Cỡ D2x40mm đủ dài để xuyên qua chốt trụ dày và bẻ chân chắc.

Nên kiểm tra chốt chẻ trước mỗi chuyến kéo tải, thay ngay khi thấy chân chốt bị mòn, nắn thẳng hoặc có dấu hiệu gỉ. Việc bảo trì đơn giản này giúp tránh sự cố đáng tiếc.

Độ bền và tuổi thọ của chốt chẻ inox 304

Inox 304 có độ bền kéo tốt và độ dẻo cao, phù hợp với yêu cầu bẻ chân mà không gãy. Trong điều kiện sử dụng đúng, chốt inox 304 có tuổi thọ cao hơn nhiều so với chốt thép mạ, đặc biệt ở môi trường ẩm, bùn đất.

Tuy nhiên vì chốt chẻ là chi tiết dùng một lần, độ bền vật liệu chủ yếu đảm bảo chốt không gãy trong quá trình lắp và vận hành, còn việc thay mới khi tháo vẫn được khuyến nghị.

Quy cách đóng gói và đặt hàng chốt chẻ

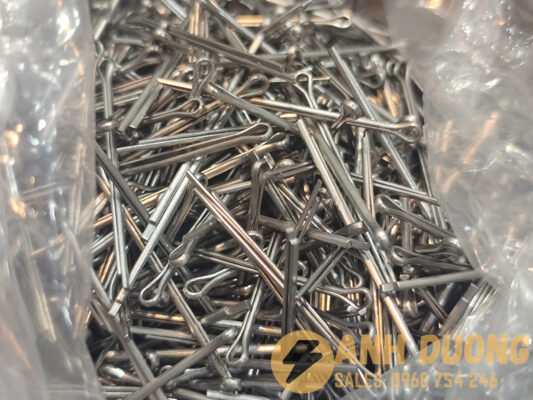

Chốt chẻ thường được đóng gói theo kg hoặc theo số lượng cái, tùy nhu cầu. Với xưởng sỪ chữa máy nông nghiệp, nên đặt theo bộ nhiều cỡ để luôn có sẵn. Với dây chuyền sản xuất, nên đặt đúng cỡ và số lượng theo bản vẽ kỹ thuật.

Khi đặt hàng, hãy cung cấp: đường kính lỗ (để chọn D), bề dày chi tiết (để chọn chiều dài), vật liệu yêu cầu và số lượng. Thông tin đầy đủ giúp chọn đúng sản phẩm, tránh nhầm cỡ.

Chốt chẻ D2x40mm giá bao nhiêu?

Giá phụ thuộc số lượng và thời điểm. Vì là chi tiết nhỏ, đơn giá mỗi cái thấp, mua số lượng lớn sẽ có mức tốt hơn. Liên hệ Ánh Dương để được báo giá cụ thể.

Mua chốt chẻ inox 304 ở đâu uy tín?

Bạn có thể đặt chốt chẻ inox 304 D2x40mm DIN94 tại Ánh Dương với cam kết đúng mác inox 304 và đúng tiêu chuẩn DIN 94, kèm tư vấn kỹ thuật chọn cỡ và vật liệu phù hợp ứng dụng.

Vì sao chọn chốt chẻ inox 304 tại Ánh Dương?

Ánh Dương chuyên cung cấp bu lông, đai ốc và phụ kiện inox với đầy đủ dải cỡ, thông số rõ ràng theo tiêu chuẩn DIN. Chốt chẻ inox 304 DIN 94 được kiểm soát chất lượng về vật liệu và kích thước, hỗ trợ chứng từ khi khách yêu cầu.

Khách hàng được tư vấn chọn đúng cỡ, đúng vật liệu theo ứng dụng, đặt đồng bộ cả bộ đai ốc xẻ rãnh và chốt chẻ, giao hàng toàn quốc và hỗ trợ kỹ thuật miễn phí. Đây là địa chỉ đáng tin cậy cho cả khách lẻ và khách sỉ.

Chốt chẻ inox 304 có hít nam châm không?

Inox 304 ở trạng thái ổn định gần như không nhiễm từ, nhưng sau gia công nguội (kéo, uốn) có thể nhiễm từ nhẹ. Điều này bình thường và không ảnh hưởng khả năng chống ăn mòn. Để kiểm tra mác chính xác, nên dùng dung dịch thử inox.

Với ưu điểm về độ bền, chống ăn mòn và độ tin cậy khóa hãm, chốt chẻ inox 304 D2x40mm DIN94 là lựa chọn phù hợp cho nông cụ, móc kéo và thiết bị ngoài trời.

Có cần bôi trơn khi lắp chốt chẻ không?

Thông thường không cần bôi trơn cho bản thân chốt chẻ. Tuy nhiên, nếu lỗ bị bám bụi bẩn hoặc rỉ, nên làm sạch lỗ trước khi luồn chốt để chốt vào dễ dàng và đúng vị trí. Với chốt trụ quay, có thể bôi trơn chốt trụ chứ không phải chốt chẻ.

Một bu lông cần mấy chốt chẻ?

Thông thường mỗi đai ốc xẻ rãnh hoặc chốt trụ chỉ cần một chốt chẻ để khóa. Số lượng chốt chẻ tương ứng với số điểm cần khóa trên thiết bị. Nên dự phòng thêm vì chốt chẻ dùng một lần và cần thay khi bảo dưỡng.

Hy vọng những thông tin trên giúp bạn chọn đúng chốt chẻ inox 304 D2x40mm DIN94 cho công việc. Mọi thắc mắc về cỡ số và vật liệu, hãy liên hệ Ánh Dương để được tư vấn chi tiết.

Lời kết

Chốt chẻ inox 304 D2x40mm DIN94 là giải pháp khóa hãm bền bỉ cho mối ghép dày, chịu rung và ẩm. Ánh Dương cung cấp đầy đủ dải cỡ chốt chẻ DIN 94 inox 304, giao hàng toàn quốc.
