Tháp giải nhiệt là gì và hoạt động như thế nào?

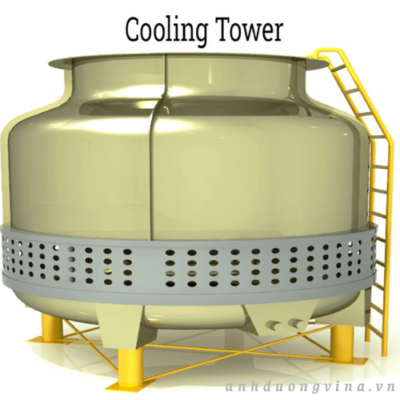

Tháp giải nhiệt là thiết bị trao đổi nhiệt chuyên dụng, có khả năng loại bỏ nhiệt dư thừa từ nước một cách hiệu quả, chủ yếu thông qua sự tiêu tán nhiệt ẩn nhờ quá trình bay hơi khi nước tương tác với luồng không khí. Bên cạnh hiệu ứng làm mát từ sự bay hơi, nước còn được làm mát bằng sự truyền nhiệt cảm ứng do sự chênh lệch nhiệt độ giữa không khí và nước. Không giống như các thiết bị trao đổi nhiệt thông thường sử dụng dẫn nhiệt và đối lưu, chẳng hạn như bộ trao đổi nhiệt dạng ống lồng hoặc dạng tấm, tháp giải nhiệt đạt được hiệu quả làm mát bằng cách tạo điều kiện cho sự tương tác trực tiếp giữa nước và không khí.

Để nắm bắt đầy đủ các chủ đề sắp tới, việc làm quen với một số thuật ngữ cơ bản liên quan đến tháp giải nhiệt là rất hữu ích.

Phạm vi làm mát

Thuật ngữ này mô tả sự chênh lệch nhiệt độ của nước giữa điểm đầu vào và đầu ra của tháp giải nhiệt.

Tải làm mát

Đây là tốc độ loại bỏ nhiệt khỏi nước.

Trang điểm

Lượng nước ngọt cần thiết để bù lại lượng nước đã bốc hơi khỏi hệ thống.

Trôi dạt

Những giọt nước rất nhỏ bị cuốn đi bởi luồng không khí khi tiếp xúc với nước.

Lông chim

Luồng khí nóng và hơi nước thoát ra từ tháp giải nhiệt, được gọi là hỗn hợp khí thải.

Tiếp cận

Chênh lệch giữa nhiệt độ nước thoát ra khỏi tháp và nhiệt độ bầu ướt của không khí được đưa vào.

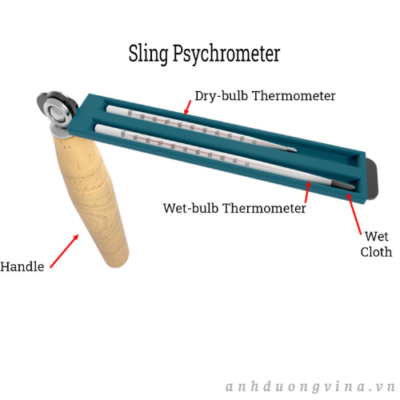

Nhiệt độ bầu ướt

Nhiệt độ này đề cập đến nhiệt độ không khí xung quanh ở trạng thái bão hòa hoàn toàn, hay độ ẩm tương đối 100%. Nó được đo bằng máy đo độ ẩm không khí (psychrometer), bằng cách phủ một lớp màng mỏng hơi ẩm lên bầu nhiệt kế và cho tiếp xúc với luồng không khí. Kết quả đo thường thấp hơn so với nhiệt kế thông thường, tùy thuộc vào độ ẩm tương đối.

Thổi tắt

Việc chủ động loại bỏ nước khỏi hệ thống để loại bỏ các chất rắn tích tụ do bay hơi, cũng như cặn bẩn từ tạp chất và sự phát triển của vi khuẩn.

Tuần hoàn

Hiện tượng này xảy ra khi luồng khí bị đẩy ra trộn lẫn trở lại với luồng khí đi vào, làm giảm hiệu quả hoạt động của tháp giải nhiệt.

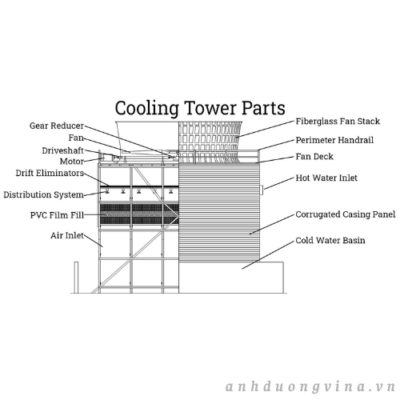

Các bộ phận và chức năng của tháp giải nhiệt?

Hiểu rõ các bộ phận khác nhau của tháp giải nhiệt và chức năng riêng của chúng là rất quan trọng để tối đa hóa hiệu quả, tuổi thọ và hiệu suất của hệ thống. Các bộ phận của tháp giải nhiệt được phân loại rộng rãi thành các yếu tố kết cấu, cơ khí và điện. Các bộ phận kết cấu của tháp giải nhiệt bao gồm các thiết bị tĩnh như bể chứa, khung tháp, sàn quạt, vỏ và cửa gió, tất cả đều cung cấp sự hỗ trợ và bao bọc nền tảng. Trong khi đó, các bộ phận cơ khí bao gồm các thiết bị quay chính: quạt, trục truyền động và bộ giảm tốc . Hệ thống điện bao gồm các động cơ điện và mạch điều khiển của chúng, đảm bảo hoạt động đáng tin cậy và tự động hóa các quá trình khác nhau của tháp.

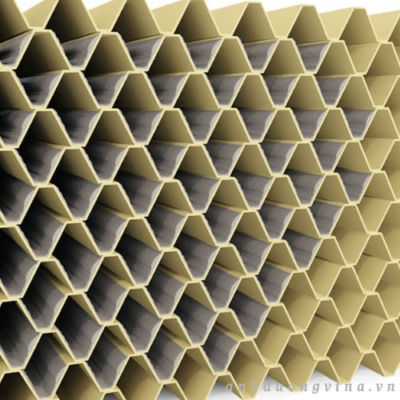

Đổ đầy

Đôi khi được gọi là lớp vật liệu làm mát hoặc lớp vật liệu lấp đầy , lớp vật liệu lấp đầy là bề mặt trao đổi nhiệt quan trọng giúp tăng diện tích tiếp xúc tổng thể giữa không khí làm mát và nước nóng trong quá trình sản xuất. Bằng cách tối đa hóa tương tác bề mặt giữa không khí và nước cũng như thời gian lưu trú, lớp vật liệu lấp đầy giúp tăng hiệu quả làm mát đồng thời giảm thiểu sức cản của luồng không khí . Các loại vật liệu lấp đầy điển hình bao gồm vật liệu lấp đầy dạng phun và vật liệu lấp đầy dạng màng, mỗi loại được thiết kế cho các ứng dụng tháp giải nhiệt công nghiệp cụ thể , chất lượng nước và yêu cầu hiệu suất.

Hệ thống phân phối

Hệ thống phân phối nước thay đổi tùy thuộc vào thiết kế tháp giải nhiệt , đặc biệt là đối với cấu hình dòng chảy ngang và dòng chảy ngược. Trong tháp giải nhiệt dòng chảy ngang, hệ thống dòng chảy trọng lực sử dụng các bể hoặc máng phân phối được đặt phía trên vật liệu làm mát, cho phép nước chảy xuống qua các lỗ. Tháp giải nhiệt dòng chảy ngược sử dụng vòi phun áp lực, đảm bảo phân phối nước đồng đều trên vật liệu làm mát theo chiều dọc. Phân phối nước hợp lý giúp duy trì hiệu quả truyền nhiệt và giảm thiểu sự hình thành cặn hoặc các điểm khô trong vật liệu làm mát.

Bộ khử trôi

Bộ lọc giọt nước là thiết bị kiểm soát ô nhiễm không khí thiết yếu trong tháp giải nhiệt. Chúng ngăn các giọt nước – hay còn gọi là giọt nước trôi – thoát ra ngoài theo luồng khí thải bằng cách tạo ra những thay đổi hướng đột ngột trong luồng khí. Khi không khí đi qua các mê cung được thiết kế phức tạp, các giọt nước lớn hơn sẽ va chạm với bề mặt và được thu gom, giúp tiết kiệm nước và giảm nguy cơ nhiễm khuẩn Legionella và các chất gây ô nhiễm môi trường khác. Điều này không chỉ làm giảm chi phí vận hành mà còn giúp đáp ứng các yêu cầu quy định về khí thải do giọt nước trôi gây ra .

Cửa chớp

Các cửa gió hút khí có nhiều chức năng: chúng ngăn nước bắn ra ngoài, giảm thiểu sự lan truyền tiếng ồn và chặn các mảnh vụn do gió cuốn. Cửa gió đặc biệt quan trọng trong thiết kế tháp giải nhiệt kiểu dòng chảy ngang, nơi chúng được đặt phía trên bể nước lạnh ở đáy khu vực chứa chất làm mát, bao quanh chu vi tháp giải nhiệt. Vị trí và thiết kế cửa gió phù hợp sẽ tối ưu hóa luồng không khí đồng thời ngăn ánh nắng mặt trời và sự phát triển của tảo trong bể.

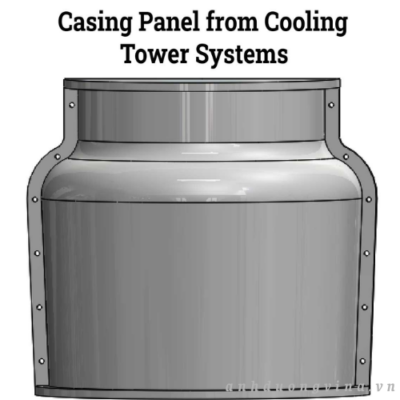

Vỏ

Vỏ tháp giải nhiệt tạo thành lớp vỏ ngoài, chứa nước làm mát và đỡ các bộ phận bên trong. Vỏ tháp truyền tải hiệu quả các tải trọng vận hành đến khung kết cấu của tháp, bảo vệ khỏi thời tiết, bức xạ tia cực tím và sự ăn mòn hóa học. Vỏ tháp hiện đại có thể được chế tạo từ các vật liệu chống ăn mòn như polyester gia cường sợi thủy tinh (FRP), thép không gỉ hoặc nhựa chịu lực cao để tăng độ bền và độ tin cậy trong vận hành.

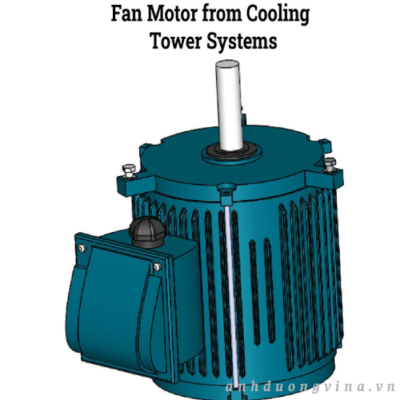

Quạt, động cơ, trục truyền động và bộ giảm tốc

Hệ thống quạt tháp giải nhiệt , bao gồm động cơ điện, quạt, trục truyền động và hộp số hoặc bộ giảm tốc, rất cần thiết để tạo ra lưu lượng gió cần thiết – trong cả tháp giải nhiệt cưỡng bức và tháp giải nhiệt hút gió. Động cơ điện cung cấp năng lượng cho các cánh quạt quay, tạo ra lưu lượng gió lớn cần thiết cho hiệu suất tản nhiệt. Bộ giảm tốc hoặc hộp số làm tăng mô-men xoắn, rất cần thiết cho các tháp giải nhiệt lớn với quạt quá khổ, giảm nhu cầu sử dụng động cơ quá mạnh và do đó làm cho thiết kế tháp tiết kiệm chi phí hơn. Các giải pháp thay thế như hệ thống dây đai và ròng rọc được sử dụng trong một số hệ thống làm mát bằng nước công nghiệp để cải thiện hiệu quả hoặc đơn giản hóa việc bảo trì. Việc căn chỉnh và bảo trì đúng cách các bộ phận truyền động cơ khí này rất quan trọng để giảm thiểu rung động và kéo dài tuổi thọ thiết bị.



Quạt xếp chồng

Ống khói quạt , còn được gọi là thân quạt hoặc nắp quạt , bao quanh cụm quạt và đảm bảo luồng không khí đồng đều, ít nhiễu loạn đi qua các cánh quạt. Bằng cách tăng độ cao thoát khí, ống khói quạt cũng giúp ngăn chặn sự tuần hoàn ngược của khí thải nóng, từ đó cải thiện hiệu suất tổng thể của tháp giải nhiệt và hiệu quả năng lượng .

Bộ quạt

Cấu kiện kết cấu này hỗ trợ các xi lanh quạt và cung cấp một bệ đỡ chắc chắn để tiếp cận bảo trì. Thiết kế chắc chắn của bệ quạt cho phép nó phân bổ tải trọng cơ học khắp khung tháp giải nhiệt, đảm bảo sự ổn định và an toàn cho nhân viên trong quá trình vận hành và bảo dưỡng định kỳ.

Van

Van đóng vai trò không thể thiếu trong việc kiểm soát mực nước , bảo trì và tính linh hoạt vận hành trong các tháp giải nhiệt. Các loại van chính được sử dụng bao gồm van cách ly, van điều khiển lưu lượng và van điều chỉnh bổ sung nước:

• Van cách ly rất cần thiết để điều chỉnh lưu lượng trong các tháp giải nhiệt nhiều ống dẫn, cách ly các ngăn để bảo trì hoặc đưa chúng vào chế độ chờ để tiết kiệm năng lượng và nước.
• Các van điều khiển lưu lượng cho phép cân bằng lưu lượng nước giữa các bể phân phối hoặc giữa nhiều ngăn tháp giải nhiệt, đảm bảo hoạt động đồng đều và giảm thiểu tải nhiệt không đều.
• Các van điều chỉnh bổ sung nước tự động bù lại lượng nước bị mất do bay hơi, rò rỉ và xả đáy, nhờ đó duy trì mực nước tối ưu trong bể chứa và ngăn ngừa hiện tượng lẫn khí hoặc xâm thực bơm.

Bể thu gom

Bể thu nước lạnh nằm ở chân tháp giải nhiệt, thu gom nước được làm mát trong quá trình vận hành. Bể này hỗ trợ các ứng dụng xử lý nước bằng hóa chất, kiểm soát thể tích bể chứa và tạo nền móng cho toàn bộ cấu trúc. Việc bảo trì thường xuyên bể chứa là rất cần thiết để ngăn ngừa sự tích tụ cặn, bám bẩn sinh học và ăn mòn, đảm bảo chất lượng nước làm mát ổn định và kéo dài tuổi thọ hệ thống .

Lưu vực phân phối

Bể phân phối nước – một chậu hoặc máng sâu được đục lỗ ở những vị trí chiến lược hoặc được trang bị vòi phun – đảm bảo nước nóng được phân tán đều khắp các lớp vật liệu làm mát. Trong các tháp giải nhiệt kiểu dòng chảy ngang, trọng lực hỗ trợ dòng chảy của nước qua các bể này, thúc đẩy sự tiếp xúc đồng đều với vật liệu làm mát để đạt hiệu quả tản nhiệt tối đa và hiệu suất làm mát cao.

Khung kết cấu tháp

Khung kết cấu tháp giải nhiệt tạo thành xương sống của toàn bộ hệ thống, nâng đỡ tất cả các bộ phận và truyền tải tải trọng vận hành và môi trường xuống móng. Khung thường được làm bằng bê tông, gỗ đã qua xử lý hoặc các vật liệu chống ăn mòn như sợi thủy tinh và thép không gỉ để tăng tuổi thọ trong môi trường có độ ẩm cao và ăn mòn hóa học. Những tiến bộ trong cấu trúc mô-đun và tiền chế đã cải thiện tốc độ lắp đặt và giảm chi phí bảo trì thường xuyên.

Việc lựa chọn các bộ phận tháp giải nhiệt phù hợp phụ thuộc rất nhiều vào yêu cầu của dự án, chẳng hạn như công suất, chất lượng nước, chênh lệch nhiệt độ, không gian sẵn có và mục tiêu hiệu quả năng lượng. Hiểu được sự phụ thuộc lẫn nhau giữa các bộ phận tháp giải nhiệt là điều then chốt đối với bất kỳ ai đang lựa chọn thiết bị, lập kế hoạch bảo trì hoặc đánh giá các nâng cấp hiệu quả trong các ứng dụng làm mát bằng nước thương mại, HVAC hoặc công nghiệp chế biến.

Các loại tháp giải nhiệt khác nhau?

Tháp giải nhiệt đóng vai trò quan trọng trong nhiều ứng dụng công nghiệp, thương mại và HVAC bằng cách tản nhiệt lượng dư thừa trong quá trình sản xuất và duy trì quản lý nhiệt hiệu quả. Để giúp bạn xác định giải pháp lý tưởng cho nhu cầu làm mát cụ thể của mình, tháp giải nhiệt thường được phân loại như sau:

Tạo luồng không khí: Tháp giải nhiệt khác nhau về cách không khí được đưa vào và lưu thông trong hệ thống, có thể bằng phương pháp đối lưu tự nhiên, đối lưu cơ học hoặc đối lưu hỗn hợp. Mỗi phương pháp tạo luồng không khí ảnh hưởng đến hiệu suất, mức tiêu thụ năng lượng và khả năng thích ứng với điều kiện môi trường của tháp giải nhiệt. Ví dụ, tháp giải nhiệt đối lưu cơ học có thể được phân loại thêm thành loại đối lưu cưỡng bức và đối lưu hút, mỗi loại được tối ưu hóa cho các yêu cầu hiệu suất khác nhau.

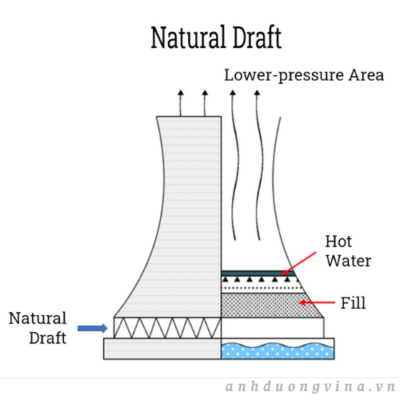

• Tháp giải nhiệt đối lưu tự nhiên: Tháp giải nhiệt đối lưu tự nhiên không sử dụng động cơ hoặc quạt để tạo luồng không khí. Những tháp cao, thường có hình hyperbol này tận dụng sự khác biệt về mật độ tự nhiên của không khí xung quanh ở đáy và đỉnh tháp. Khi không khí mát hơn, đậm đặc hơn bốc lên, một dòng đối lưu được tạo ra, cho phép làm mát thụ động nước tuần hoàn. Những tháp này tiết kiệm chi phí cho các nhà máy điện lớn và các ứng dụng công nghiệp nặng nhưng thường bị hạn chế sử dụng ngoài trời do kích thước của chúng. Mặc dù chi phí vận hành thấp – với chi phí năng lượng tối thiểu – nhưng chúng dễ bị ảnh hưởng bởi sự thay đổi thời tiết, điều này có thể làm giảm độ tin cậy tổng thể của hệ thống.



• Tháp giải nhiệt đối lưu cơ học: Các mô hình đối lưu cơ học sử dụng quạt hoặc máy thổi để chủ động tạo ra và kiểm soát luồng không khí bên trong tháp giải nhiệt. Các thiết kế này mang lại độ tin cậy cao hơn và hiệu suất làm mát ổn định, khiến chúng trở thành lựa chọn hàng đầu cho các ngành công nghiệp chế biến và các tòa nhà thương mại cao tầng. Dựa trên cách tích hợp quạt, tháp giải nhiệt đối lưu cơ học được phân loại thành các loại đối lưu cưỡng bức, đối lưu hút và đối lưu hỗn hợp:

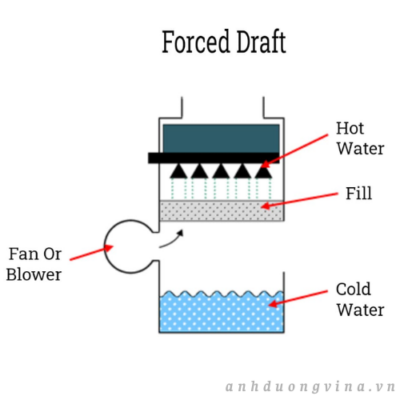

  • Tháp giải nhiệt đối lưu cưỡng bức: Các mẫu này sử dụng quạt hoặc máy thổi ly tâm ở đáy để đẩy không khí vào tháp, tạo ra luồng khí tốc độ cao ở cửa hút gió. Hệ thống đối lưu cưỡng bức lý tưởng cho các công trình có không gian hạn chế hoặc nơi áp suất tĩnh cao là vấn đề cần quan tâm—chẳng hạn như môi trường trong nhà hoặc các khu vực bị hạn chế về diện tích. Tuy nhiên, hiệu suất của chúng có thể kém ổn định hơn một chút do sự tuần hoàn tăng lên.



  • Tháp giải nhiệt kiểu đối lưu cưỡng bức: Với các quạt lớn được lắp đặt ở phía trên, tháp giải nhiệt kiểu đối lưu cưỡng bức hút (hoặc tạo áp suất) không khí đi lên qua lớp vật liệu làm mát và thoát ra khỏi tháp. Cấu hình này giảm thiểu sự tuần hoàn không khí và cung cấp hiệu suất nhiệt rất ổn định, khiến các loại tháp giải nhiệt kiểu đối lưu cưỡng bức trở nên phổ biến trong các quy trình công nghiệp đòi hỏi cao và các nhà máy điện.

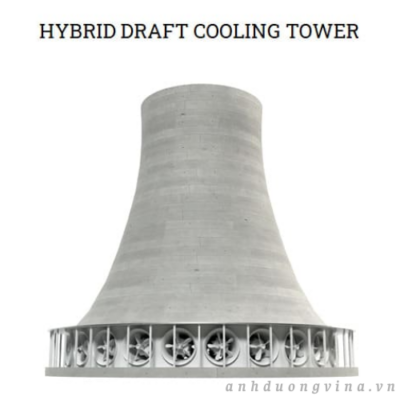

  • Tháp giải nhiệt đối lưu hỗn hợp: Tháp giải nhiệt đối lưu hỗn hợp (hoặc đối lưu tự nhiên có hỗ trợ quạt) kết hợp những lợi ích của luồng không khí tự nhiên và cơ học. Quạt công suất thấp hỗ trợ chuyển động không khí, giảm chiều cao cần thiết để đảm bảo luồng không khí hiệu quả, đồng thời mang lại hiệu suất ổn định hơn so với thiết kế đối lưu tự nhiên thuần túy. Loại tháp này lý tưởng cho các ứng dụng có hạn chế về chiều cao tại công trường hoặc nơi cần giảm tiếng ồn và tiêu thụ năng lượng.



Luồng không khí-nước: Tháp giải nhiệt được phân loại dựa trên cách thức tương tác giữa luồng không khí và nước bên trong cấu trúc tháp, chủ yếu là kiểu dòng chảy chéo hoặc dòng chảy ngược . Phân loại này ảnh hưởng đến hiệu quả truyền nhiệt, yêu cầu bảo trì và kích thước hệ thống – những yếu tố quan trọng cần xem xét khi lựa chọn tháp giải nhiệt cho quy trình công nghiệp, trung tâm dữ liệu hoặc hệ thống HVAC thương mại.

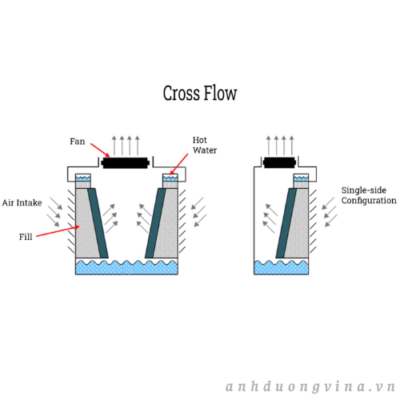

• Tháp giải nhiệt kiểu dòng chảy ngang: Trong tháp giải nhiệt kiểu dòng chảy ngang, không khí di chuyển theo chiều ngang qua dòng nước chảy xuống được phân phối nhờ trọng lực thông qua một bể chứa hở phía trên và các vòi phun. Hệ thống phân phối nước đơn giản giúp dễ bảo trì và cho phép bảo dưỡng từng phần, giảm thời gian ngừng hoạt động. Thiết kế kiểu dòng chảy ngang thường được sử dụng trong các ứng dụng thương mại và công nghiệp nhẹ do các bộ phận dễ tiếp cận và diện tích chiếm dụng vừa phải.

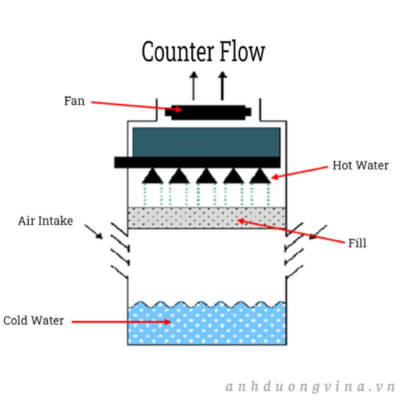

• Tháp giải nhiệt kiểu đối lưu: Các mô hình đối lưu đưa không khí lên trên và theo hướng ngược lại với hướng nước rơi xuống. Cấu hình này sử dụng các vòi phun áp lực để phân phối nước nóng đều khắp tháp. Mặc dù tháp giải nhiệt kiểu đối lưu thường yêu cầu hệ thống phân phối nước phức tạp hơn và tiêu thụ nhiều năng lượng bơm hơn, nhưng chúng lại có diện tích chiếm dụng nhỏ hơn – lý tưởng cho các công trình có công suất lớn hoặc nơi không gian hạn chế.



Để so sánh nhanh các cấu hình này, hãy xem bảng bên dưới, trong đó nêu rõ các tính năng quan trọng ảnh hưởng đến việc lựa chọn tháp giải nhiệt phù hợp với nhu cầu vận hành của bạn.

Đặc điểm của tháp giải nhiệt dòng chảy ngang và dòng chảy ngược

Các lĩnh vực cần xem xét	Dòng chảy chéo	Dòng chảy ngược
1. Kích thước	• Tốn nhiều diện tích hơn nhưng có thể xây dựng thấp hơn so với hệ thống dòng chảy ngược.	• Chiếm diện tích nhỏ hơn so với dòng chảy ngang
2. Bảo trì và vận hành	• Có thể tiếp cận các vòi phun bất cứ lúc nào. • Đối với các tháp sử dụng quạt hút, có thể tiếp cận vật liệu làm đầy tháp và bộ phận loại bỏ hơi nước bất cứ lúc nào.	• Việc kiểm tra các bộ phận nạp liệu và bộ phận loại bỏ hơi nước chỉ được thực hiện trong thời gian hệ thống ngừng hoạt động. • Không được phép tiếp cận hệ thống phân phối khi đang vận hành.
3. Tốc độ dòng chảy của nước	• Lưu lượng có thể được điều chỉnh bằng cách thay thế các lỗ phun được lắp đặt trong vòi phun trong quá trình vận hành.	• Không thể điều chỉnh lưu lượng do không thể tiếp cận các vòi phun.
4. Bơm năng lượng	• Không cần hệ thống nước áp lực, giúp giảm chi phí điện năng.	• Áp suất nước là cần thiết để đảm bảo các giọt nước được phun sương đúng cách.
5. Phân phối nước	• Nguy cơ tắc nghẽn lỗ thoát • Bể phân phối dễ bị nhiễm bẩn sinh học	• Việc phân bố tia phun giúp cải thiện kích thước giọt nước, từ đó tăng cường khả năng truyền nhiệt.

Cơ chế truyền nhiệt: Hiệu suất của tháp giải nhiệt cũng được xác định bởi phương pháp thải nhiệt chính của nó. Hầu hết các tháp giải nhiệt hoạt động bằng phương pháp làm mát bay hơi (loại bỏ nhiệt ẩn), được tăng cường bởi sự truyền nhiệt cảm ứng thông qua dẫn nhiệt và đối lưu. Tùy thuộc vào cấu hình, các tháp có thể được phân loại như sau:

• Tháp giải nhiệt kiểu ướt hoặc mạch hở: Là tiêu chuẩn trong các thị trường công nghiệp, HVAC và sản xuất điện, tháp giải nhiệt kiểu ướt tối đa hóa khả năng thải nhiệt thông qua quá trình bay hơi. Các hệ thống này đạt hiệu suất làm mát cao và có thể làm mát nước trong quá trình sản xuất xuống nhiệt độ thấp hơn mức nhiệt độ khô môi trường xung quanh. Ứng dụng bao gồm các nhà máy lọc dầu, nhà máy sản xuất và các khu phức hợp văn phòng lớn, nơi chi phí vận hành và hiệu quả làm mát là rất quan trọng.

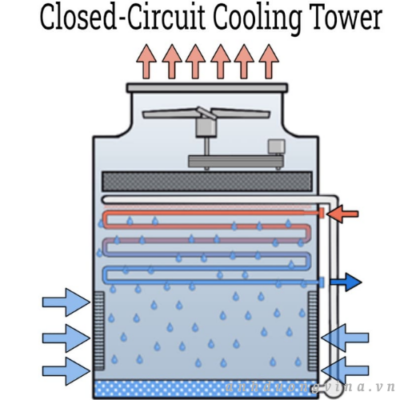

• Tháp giải nhiệt dạng tuần hoàn kín: Trong hệ thống tuần hoàn kín, nước nóng dùng trong công nghiệp được tuần hoàn qua bộ trao đổi nhiệt (một bó ống hoặc cuộn dây) được cách ly với môi trường bên ngoài, giúp bảo vệ khỏi sự ô nhiễm. Các ống được phun nước từ bên ngoài để tăng cường khả năng tản nhiệt cả nhiệt ẩn và nhiệt hiện. Thiết kế này lý tưởng cho các ngành công nghiệp như chế biến hóa chất hoặc sản xuất thực phẩm, nơi chất lượng nước và độ sạch của hệ thống là tối quan trọng.



• Tháp giải nhiệt khô: Tháp giải nhiệt khô chỉ sử dụng không khí để làm mát chất lỏng, tương tự như nguyên lý hoạt động của bộ tản nhiệt ô tô. Nước nóng hoặc không khí đi qua các ống dẫn có cánh tản nhiệt tiếp xúc với không khí xung quanh, và quá trình truyền nhiệt diễn ra mà không cần bay hơi. Các hệ thống này phù hợp nhất cho các môi trường nhạy cảm với nước hoặc khí hậu khô hạn, nơi khan hiếm nước là một vấn đề đáng lo ngại.

Phương pháp xây dựng: Phương pháp xây dựng ảnh hưởng đến khả năng mở rộng, tính linh hoạt tại công trường và sự phù hợp của tháp giải nhiệt với các yêu cầu vận hành cụ thể.

• Tháp giải nhiệt lắp đặt tại công trường: Đây là những cấu trúc mô-đun được thiết kế riêng, lắp ráp hoặc xây dựng trực tiếp tại địa điểm lắp đặt. Tháp giải nhiệt lắp đặt tại công trường thường là tiêu chuẩn cho nhu cầu làm mát công nghiệp quy mô lớn hoặc nhà máy điện, cung cấp công suất cao và nhiều lựa chọn vật liệu để chịu được môi trường khắc nghiệt và các yêu cầu quy trình đặc thù.

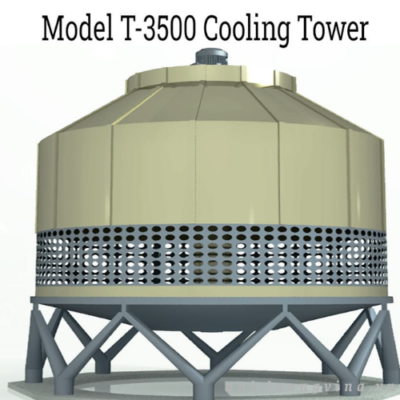

• Tháp giải nhiệt lắp ráp tại nhà máy: Còn được gọi là tháp giải nhiệt đóng gói hoặc tháp giải nhiệt nguyên khối được thiết kế sẵn, các hệ thống này được vận chuyển đến công trường dưới dạng các mô-đun hoàn chỉnh, sẵn sàng để lắp đặt. Tháp giải nhiệt lắp ráp tại nhà máy rất phổ biến đối với các cơ sở thương mại và công nghiệp cỡ trung do khả năng triển khai nhanh chóng và kiểm soát chất lượng nhất quán trong suốt quá trình sản xuất.

Lựa chọn loại tháp giải nhiệt phù hợp: Khi lựa chọn giữa các loại tháp giải nhiệt khác nhau, cần xem xét các yếu tố như công suất làm mát, hiệu quả năng lượng, hạn chế về địa điểm, chất lượng nước, điều kiện khí hậu và yêu cầu bảo trì. Ví dụ, người dùng công nghiệp tìm kiếm hiệu suất nhiệt tối đa có thể ưu tiên tháp giải nhiệt kiểu đối lưu cưỡng bức hoặc kiểu dòng chảy ngược, trong khi các cơ sở có tiêu chuẩn độ tinh khiết của nước nghiêm ngặt có thể chọn hệ thống tuần hoàn kín để giảm thiểu rủi ro ô nhiễm.

Hiểu rõ sự khác biệt giữa các loại tháp giải nhiệt—như phương pháp luồng không khí, cơ chế truyền nhiệt, cách thức xây dựng và chiến lược quản lý nước—đảm bảo hiệu suất hệ thống tối ưu, độ tin cậy và giá trị sử dụng lâu dài. Một tháp giải nhiệt được lựa chọn kỹ lưỡng sẽ giảm chi phí vận hành, cải thiện hiệu quả năng lượng và bảo vệ các quy trình nhạy cảm trong nhiều ngành công nghiệp.

Câu hỏi thường gặp

Chức năng chính của tháp giải nhiệt là gì?

Tháp giải nhiệt loại bỏ nhiệt lượng dư thừa từ nước một cách hiệu quả bằng cách tận dụng quá trình bay hơi và trao đổi nhiệt giữa không khí và nước, do đó rất cần thiết cho các ứng dụng công nghiệp, thương mại và HVAC.

Tháp giải nhiệt kiểu dòng chảy ngang và dòng chảy ngược khác nhau như thế nào?

Tháp ly tâm dòng chảy ngang cho phép không khí di chuyển theo chiều ngang qua dòng nước chảy xuống, giúp đơn giản hóa việc bảo trì. Tháp ly tâm dòng chảy ngược hướng dẫn không khí đi lên trên, ngược chiều dòng nước, thường yêu cầu ít không gian hơn nhưng hệ thống phân phối nước phức tạp hơn.

Các bộ phận chính của tháp giải nhiệt là gì và vai trò của chúng là gì?

Các bộ phận quan trọng bao gồm vật liệu trao đổi nhiệt, hệ thống phân phối nước, bộ phận giảm thất thoát nước, cửa gió để kiểm soát mảnh vụn, quạt để tạo luồng không khí và bể chứa nước làm mát.

Loại tháp giải nhiệt nào phù hợp nhất cho không gian hạn chế hoặc môi trường trong nhà?

Tháp giải nhiệt cơ học cưỡng bức lý tưởng cho những địa điểm có không gian hạn chế hoặc lắp đặt trong nhà, vì chúng sử dụng quạt ở đáy để tạo luồng không khí và phù hợp với những không gian chật hẹp.

Tháp giải nhiệt kiểu ướt, kiểu khô và kiểu tuần hoàn kín (dạng chất lỏng) khác nhau như thế nào?

Tháp ướt sử dụng phương pháp bay hơi để làm mát, tháp khô chỉ sử dụng không khí mà không cần bay hơi, còn tháp tuần hoàn kín luân chuyển nước qua các ống xoắn, giúp ngăn ngừa ô nhiễm và cải thiện chất lượng nước.

Những yếu tố bảo trì nào giúp đảm bảo độ tin cậy của tháp giải nhiệt?

Việc kiểm tra thường xuyên vật liệu lọc, bộ phận loại bỏ hơi nước và bể chứa giúp ngăn ngừa sự đóng cặn, ăn mòn và bám bẩn sinh học. Việc tiếp cận kịp thời các bộ phận trong thiết kế dòng chảy ngang càng hỗ trợ thêm hiệu suất hoạt động ổn định.

Những yếu tố nào ảnh hưởng đến hiệu suất của tháp giải nhiệt?

Thiết kế tháp giải nhiệt đòi hỏi phải xem xét nhiều yếu tố, bao gồm cả hiện tượng khí tượng học, cân bằng nhiệt và khối lượng. Bên cạnh việc phân tích các đặc tính của không khí và nước đi vào và đi ra, người ta cũng phải đánh giá các đặc điểm vật lý của tháp, chẳng hạn như khả năng tạo ra luồng gió tự nhiên, tính toàn vẹn cấu trúc và khả năng bị bám bẩn và ăn mòn của các bộ phận. Chương này đề cập đến các thông số chính ảnh hưởng đến hiệu suất của tháp giải nhiệt.

• Khoảng chênh lệch nhiệt độ và hiệu suất làm mát: Từ chương 1, khoảng chênh lệch được định nghĩa là sự khác biệt về nhiệt độ giữa nước đi vào (nước hồi về) và nước đi ra (nước cấp về) tháp giải nhiệt, trong khi hiệu suất làm mát là sự khác biệt giữa nhiệt độ của nước đi ra và nhiệt độ bầu ướt của không khí đi vào. Hiệu suất của tháp giải nhiệt được biểu thị đơn giản như sau:

  Hiệu suất tháp giải nhiệt = (Nhiệt độ nước hồi – Nhiệt độ nước cấp) / (Nhiệt độ nước hồi – Nhiệt độ bầu ướt của không khí) × 100%

  Do đó,

  Hiệu suất tháp giải nhiệt = Khoảng cách / (Khoảng cách + Khoảng cách tiếp cận) × 100%

  Từ đó, có thể thấy rằng tháp giải nhiệt có độ chênh lệch nhiệt độ nhỏ hơn sẽ hiệu quả hơn. Tháp giải nhiệt thường có độ chênh lệch nhiệt độ từ 5 đến 10⁰F. Mặc dù độ chênh lệch nhỏ là điều mong muốn, nhưng chi phí đầu tư có thể không khả thi vì kích thước của tháp giải nhiệt tăng theo cấp số nhân khi độ chênh lệch nhiệt độ giảm xuống.

  Thông thường, phạm vi làm mát và lưu lượng nước làm mát là hai thông số cần được cân bằng. Điều này là do tải nhiệt đã được xác định từ nhu cầu của người tiêu dùng, và nhiệt độ bầu ướt của không khí xung quanh không thể điều chỉnh được. Tăng phạm vi làm mát sẽ giúp tháp giải nhiệt hoạt động hiệu quả hơn. Điều này có thể được thực hiện bằng cách tăng nhiệt độ nước làm mát hồi lưu hoặc giảm nhiệt độ nước làm mát cấp vào. Trong cả hai trường hợp, thông thường một nhiệt độ sẽ được giữ cố định do yêu cầu của người sử dụng cuối. Trong hai lựa chọn này, việc tăng nhiệt độ nước làm mát hồi lưu thực tế hơn vì chênh lệch nhiệt độ giữa không khí và nước tiếp xúc sẽ lớn hơn nhiều. Chênh lệch nhiệt độ càng lớn, lượng nhiệt được tản ra càng nhiều.

  Nếu lựa chọn duy nhất là giảm nhiệt độ nước làm mát, kết quả cũng sẽ làm giảm hiệu suất làm mát. Đồng thời, thiết kế sẽ đòi hỏi một tháp giải nhiệt lớn hơn nhiều.



• Nhiệt độ bầu ướt: Đây là một thông số quan trọng đối với các tháp giải nhiệt dựa vào phương pháp làm mát bằng bay hơi. Nhiệt độ bầu ướt thiết kế phụ thuộc vào điều kiện hiện trạng của địa điểm. Do đó, cần tiến hành khảo sát địa điểm cẩn thận, đặc biệt là trong những tháng hè khi nhiệt độ môi trường và độ ẩm tương đối cao. Người thiết kế cần xem xét các ấn phẩm từ các tổ chức kỹ thuật và khoa học như Hiệp hội Kỹ sư Nhiệt, Lạnh và Điều hòa Không khí Hoa Kỳ (ASHRAE) và Cơ quan Khí tượng và Hải dương học Quốc gia (NOAA) để xác định các điều kiện thiết kế xấu nhất, đặc thù cho một địa điểm cụ thể.

  Từ điểm trên, có thể thấy rằng nhiệt độ bầu ướt môi trường cao sẽ làm giảm hiệu suất làm mát. Do đó, tại những nơi có điều kiện nhiệt độ bầu ướt cao, cần có các tháp giải nhiệt lớn hơn để đáp ứng cùng một tải làm mát.

• Tải nhiệt tiêu thụ: Kích thước và chi phí của tháp giải nhiệt tỷ lệ thuận với tải nhiệt. Tháp giải nhiệt thường được thiết kế dựa trên tải nhiệt tiêu thụ tối đa hoặc nhu cầu làm mát tối đa. Khi đó, công suất định mức của tháp giải nhiệt sẽ được xác định. Tuy nhiên, đôi khi nhu cầu làm mát thấp. Trong những trường hợp này, tháp sẽ hoạt động với hiệu suất thấp hơn.

  Để tiết kiệm năng lượng, một phương pháp là sử dụng điều khiển tốc độ quạt. Tốc độ truyền nhiệt được tăng lên nhờ vận tốc gió cao hơn. Nếu không cần nhiều truyền nhiệt hoặc làm mát bằng bay hơi, tốc độ quạt có thể được giảm xuống. Điều này có thể được thực hiện bằng cách sử dụng động cơ điều khiển tốc độ biến đổi, động cơ quạt hai hoặc ba tốc độ và cánh quạt có thể điều chỉnh góc nghiêng. Một lựa chọn khác là thiết kế tháp giải nhiệt đa ngăn. Trong trường hợp này, một ngăn có thể ở chế độ chờ trong giờ nghỉ hoặc vào thời điểm nhu cầu thấp.



Các biện pháp bảo trì cơ khí đối với tháp giải nhiệt?

Giống như bất kỳ thiết bị nào khác, tháp giải nhiệt cần được kiểm tra và bảo dưỡng định kỳ để đảm bảo chúng hoạt động hiệu quả và cung cấp khả năng làm mát cần thiết, đồng thời giúp kéo dài tuổi thọ. Sau đây là một số biện pháp bảo dưỡng và kiểm tra được khuyến nghị cho tháp giải nhiệt.

• Kiểm tra tháp giải nhiệt định kỳ. Tuân thủ lịch kiểm tra theo khuyến nghị của nhà sản xuất hoặc theo chính sách và quy trình tốt nhất của công ty. Việc kiểm tra có thể được thực hiện trong thời gian bảo trì hoặc ngừng hoạt động hoàn toàn của nhà máy khi nhu cầu sử dụng nước làm mát ở mức tối thiểu hoặc không có.

• Trong quá trình kiểm tra, hãy chú ý đến những điều sau:

  • Các bộ phận khử nhiễu giúp đảm bảo tình trạng tổng thể tốt (vị trí lắp đặt chính xác, độ sạch sẽ, v.v.);
  • Bôi trơn đúng cách các ổ trục của thiết bị quay;
  • Đảm bảo độ căng phù hợp của cụm dây đai và ròng rọc;
  • Vận hành bộ điều khiển mức;
  • Tình trạng của hệ thống nạp và phân phối nước do đóng cặn, bám bẩn hoặc tắc nghẽn;
  • Tình trạng ăn mòn của đường ống, kết cấu và phụ kiện bằng kim loại;
  • Kiểm tra xem đường ống và van cách ly có bị rò rỉ không;

  • Bất kỳ vết nứt hoặc hư hỏng nào trên bồn chứa, vỏ máy, sàn quạt và khung tháp. Khắc phục mọi vấn đề phát hiện khi kiểm tra một cách thích đáng.



• Nếu có thể, hãy loại bỏ tất cả vảy, cặn bẩn và chất lắng đọng. Đối với các bề mặt kim loại bị ăn mòn, hãy phủ các lớp bảo vệ thích hợp để ngăn ngừa sự xuống cấp thêm.
• Vệ sinh lưới lọc và loại bỏ mọi mảnh vụn khỏi chậu rửa.
• Đối với tháp giải nhiệt có bộ lọc dòng bên, cần thực hiện việc rửa ngược định kỳ.

Chứng nhận của Viện Công nghệ Làm mát

Tiêu chuẩn CTI 201 “thiết lập một chương trình theo đó Viện Công nghệ Làm mát (CTI) chứng nhận rằng tất cả các mẫu trong một dòng thiết bị tản nhiệt bay hơi từ một nhà sản xuất cụ thể sẽ hoạt động về mặt nhiệt theo đúng thông số kỹ thuật do nhà sản xuất công bố” (CTI.org, 2018). Chứng nhận CTI đảm bảo rằng tháp giải nhiệt đã được kiểm tra bởi một đơn vị kiểm định được CTI cấp phép và đáp ứng cả tiêu chuẩn CTI và thông số kỹ thuật của nhà sản xuất.

Kiểm tra chứng nhận tháp giải nhiệt

• Kiểm tra phát thải bụi lơ lửng: Tháp giải nhiệt phát thải các hạt bụi (PM) gây ăn mòn, đóng băng, lây truyền vi khuẩn Legionella và các vấn đề an toàn. Cơ quan Bảo vệ Môi trường coi tháp giải nhiệt là nguồn phát thải bụi lơ lửng và yêu cầu chúng phải đáp ứng các tiêu chuẩn cấp phép của khu vực địa phương.
• Kiểm tra kích thước hạt: Kích thước của các hạt trôi nổi phụ thuộc vào sự phân bố và thành phần hóa học của nước. Các hạt được đo bằng micromet (µ) và có thể được phát hiện bằng nhiều công nghệ khác nhau. Kích thước hạt có thể dao động từ 7 micromet đến vài nghìn micromet nhưng không thể nhìn thấy bằng mắt thường.
• Kiểm tra độ ồn: Tháp giải nhiệt có thể là nguồn phát thải tiếng ồn đáng kể. Việc kiểm tra độ ồn được thực hiện theo tiêu chuẩn CTI ATC-128.
• Chứng nhận nhiệt: Chứng nhận nhiệt dựa trên tiêu chuẩn STD-201, yêu cầu kiểm tra đạt tiêu chuẩn và kiểm tra hàng năm. Ngoài ra, tiêu chuẩn CTI ATC-105 nêu rõ các quy trình và thủ tục kiểm tra nhiệt.
• Kiểm tra khói thải và biện pháp giảm thiểu: Tháp giải nhiệt có thể tạo ra khói thải có thể nhìn thấy được, vi phạm các tiêu chuẩn địa phương. Chúng được coi là mối nguy hiểm về an toàn và gây phiền toái. Các đánh giá về chất lượng không khí được thực hiện theo tiêu chuẩn CTI ATC-150 để xác định xem hiệu quả giảm thiểu khói thải đã được đáp ứng hay chưa.

Xử lý nước là gì?

Khi nước bay hơi trong tháp giải nhiệt, các tạp chất trở nên đậm đặc hơn. Khi thêm nước bổ sung, nước này cũng bay hơi, để lại thêm các tạp chất. Các khoáng chất hòa tan này cuối cùng tích tụ thành cặn trên các bộ phận của tháp giải nhiệt tiếp xúc với nước. Sự đóng cặn này không chỉ ảnh hưởng đến tháp giải nhiệt mà còn ảnh hưởng đến các thiết bị liên quan, chẳng hạn như bộ trao đổi nhiệt và bình ngưng.

Ngoài hiện tượng đóng cặn, sự bám bẩn sinh học cũng có thể xảy ra trên bề mặt. Tháp giải nhiệt bay hơi đặc biệt dễ bị bám bẩn sinh học vì nước làm sạch vi khuẩn từ luồng không khí. Các khoáng chất tập trung do quá trình bay hơi tạo ra môi trường lý tưởng cho sự phát triển của vi khuẩn.

Các phương pháp xử lý nước khác nhau tùy thuộc vào ứng dụng và các thông số chất lượng nước. Có nhiều loại hóa chất xử lý nước và hệ thống lọc độc quyền khác nhau có sẵn để giải quyết nhiều vấn đề. Sau đây là một số phương pháp phổ biến để xử lý nước làm mát.

• Nước xả và nước bổ sung;
• Lọc;
• Làm mềm nước;

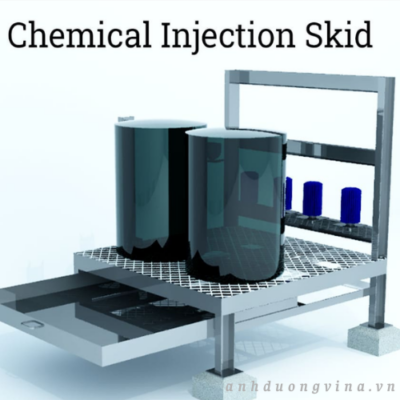

• Xử lý hóa học (chất ức chế ăn mòn, kiểm soát độ pH, chất diệt khuẩn)



Các ứng dụng của tháp giải nhiệt là gì?

Trong bất kỳ nhà máy công nghiệp nào, nhiệt lượng đều được tạo ra bởi các thiết bị được sử dụng trong các quy trình khác nhau. Loại bỏ nhiệt lượng không mong muốn này là một yêu cầu phổ biến trong sản xuất công nghiệp. Điều tương tự cũng áp dụng cho các tòa nhà thương mại và dân cư, nơi cần làm mát để tạo sự thoải mái, bảo quản lạnh và bảo quản thiết bị. Nếu không loại bỏ hoặc thải bỏ nhiệt lượng dư thừa này một cách hiệu quả, máy móc, thiết bị và hệ thống điều hòa không khí sẽ không hoạt động đúng cách.

Tháp giải nhiệt là lựa chọn phổ biến để tản nhiệt nhờ hiệu suất cao. Chúng có nhiều kích cỡ khác nhau tùy thuộc vào ứng dụng, từ các thiết bị làm lạnh nhỏ cho nhà ở đến các công trình cao 200 mét cho nhà máy điện. Dưới đây là một số ứng dụng phổ biến của tháp giải nhiệt.

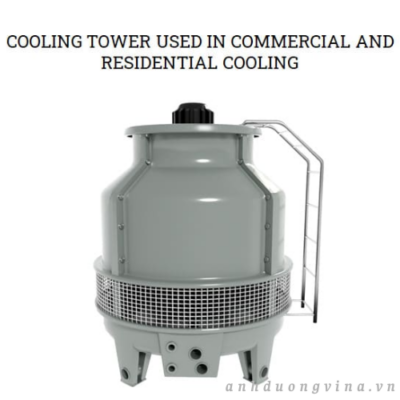

Hệ thống sưởi, thông gió và điều hòa không khí (HVAC)

Hệ thống HVAC được sử dụng để làm mát và tạo sự thoải mái cho các khu dân cư và thương mại. Nhiệt lượng sinh ra từ con người, thiết bị (máy tính, máy chủ, v.v.), hệ thống chiếu sáng, bức xạ mặt trời và không khí xung quanh được hệ thống làm mát hấp thụ và thải ra tháp giải nhiệt.

Làm lạnh

Ứng dụng này được sử dụng để bảo quản lạnh trong các ngành công nghiệp như thực phẩm và đồ uống, dược phẩm, và sản xuất khí đốt. Nó hoạt động tương tự như hệ thống HVAC, trong đó một thiết bị làm lạnh hấp thụ nhiệt từ không gian kín và truyền nhiệt đó đến tháp giải nhiệt để thải ra ngoài.

Các nhà máy phát điện

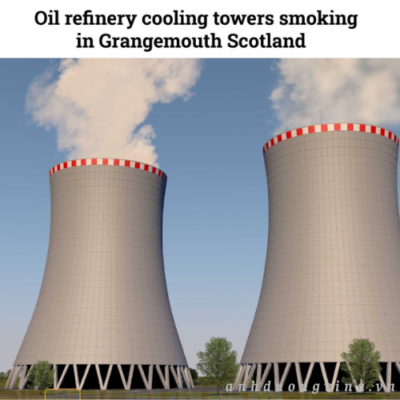

Các nhà máy điện sử dụng hơi nước làm chất làm việc. Để tạo ra điện năng, nước được đun nóng thành hơi nước bằng than đá, khí tự nhiên hoặc bức xạ hạt nhân, và nhiệt lượng này được chuyển hóa thành năng lượng cơ học. Tuy nhiên, không phải tất cả nhiệt lượng này đều có thể chuyển hóa thành năng lượng và phải được loại bỏ để hoàn thành chu trình hơi nước. Tháp giải nhiệt đóng vai trò quan trọng trong quá trình này bằng cách loại bỏ nhiệt lượng dư thừa.

Nhà máy công nghiệp (Dầu khí, hóa dầu, v.v.)

Điều này tương tự như một nhà máy điện. Các bộ ngưng tụ, bộ trao đổi nhiệt và áo làm mát đều hấp thụ nhiệt từ các quá trình. Nhiệt này sau đó được nước mang đi để thải ra ngoài qua tháp giải nhiệt.



Phần kết luận

• Tháp giải nhiệt là thiết bị trao đổi nhiệt chuyên dụng, nhưng thay vì truyền nhiệt dẫn – đối lưu thông thường của các thiết bị trao đổi nhiệt dạng ống và vỏ, nó tạo ra hiệu ứng làm mát bằng cách đưa nước và không khí tiếp xúc với nhau.
• Quá trình làm mát này được thực hiện thông qua làm mát bằng bay hơi và truyền nhiệt cảm ứng.
• Có nhiều loại tháp giải nhiệt khác nhau tùy thuộc vào cách tạo luồng khí, tỷ lệ khí-nước, phương pháp truyền nhiệt và cấu tạo của chúng. Mỗi loại đều có những ưu điểm và nhược điểm riêng.
• Có ba yếu tố quan trọng quyết định hiệu suất của tháp giải nhiệt: mối quan hệ giữa khoảng cách và độ cao tiếp cận, nhiệt độ bầu ướt và tải làm mát.
• Do sự bay hơi liên tục của nước, một số vấn đề phát sinh, chẳng hạn như đóng cặn và ô nhiễm sinh học. Các phương pháp xử lý nước phổ biến bao gồm xả nước, lọc, làm mềm nước và thêm hóa chất.
