Van màng: Các loại, vật liệu và yếu tố cần cân nhắc khi lựa chọn

Tìm hiểu về van màng

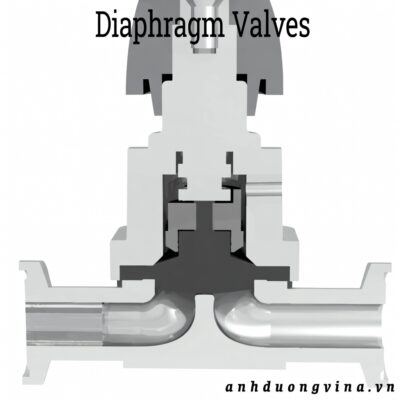

Van màng, thường được gọi là van màng chắn, có một màng chắn đàn hồi khép kín với đế van để điều tiết dòng chảy chất lỏng. Màng chắn đa năng này hoạt động như một cơ chế điều khiển dòng chảy, có khả năng dừng, điều chỉnh hoặc cô lập dòng chảy của chất lỏng.

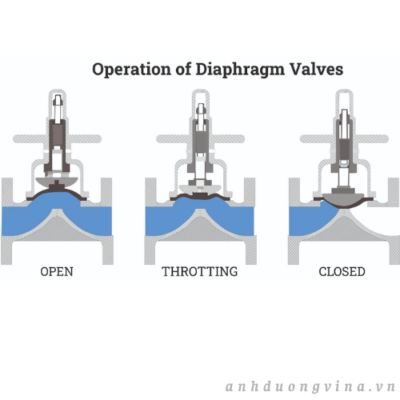

Các van này điều chỉnh vị trí của màng ngăn để kiểm soát lưu lượng chất lỏng. Khi màng ngăn được ép chặt vào đế van, van sẽ đóng lại, ngăn chặn dòng chảy hiệu quả. Thiết kế sử dụng chuyển động tuyến tính để quản lý và kiểm soát dòng chảy thông qua cơ chế chuyển động thẳng.

Được đặt tên theo đĩa mềm có khả năng ngắt dòng chảy khi tiếp xúc với đế van, van màng sử dụng màng nhạy áp này để tạo ra lực cần thiết để mở, đóng hoặc điều chỉnh hoạt động của van. Không giống như van kẹp có lớp lót bên trong thân van, van màng hoạt động thông qua chính màng van.



Van màng có ưu điểm vượt trội trong việc xử lý nhiều loại môi chất khác nhau, chẳng hạn như chất lỏng, khí và các chất bán rắn như bùn, chất keo, cặn và nước lợ. Thiết kế cấu trúc của chúng rất phù hợp để điều tiết chất lỏng có chứa các hạt rắn.

Một ưu điểm quan trọng của van màng là cấu tạo đơn giản. Với diện tích tiếp xúc bên trong hạn chế, chúng chống lại sự lắng đọng cặn và tích tụ màng sinh học, duy trì chức năng hoạt động. Đặc điểm này làm cho chúng trở nên không thể thiếu trong các lĩnh vực như thực phẩm và dược phẩm, xử lý nước và nước thải, sản xuất điện tử và công nghiệp giấy và bột giấy.

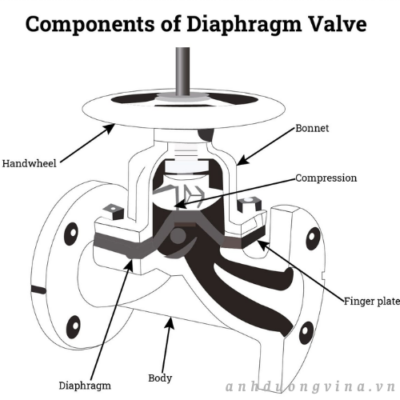

Các bộ phận cấu tạo của van màng

Van màng là một loại van điều khiển lưu lượng quan trọng được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng đóng ngắt đáng tin cậy và điều khiển quy trình chính xác. Thường được tìm thấy trong các nhà máy chế biến hóa chất, dược phẩm, thực phẩm và đồ uống, và xử lý nước, các van công nghiệp này bao gồm một số thành phần cốt lõi: trục, nắp, máy nén, màng ngăn và bộ truyền động. Vật liệu được sử dụng trong sản xuất van màng—như nhựa, gỗ, đồng thau và thép—được lựa chọn dựa trên khả năng tương thích hóa học, khả năng chịu nhiệt và độ bền cần thiết cho từng ứng dụng cụ thể. Đối với các điều kiện hoạt động có tính ăn mòn cao hoặc áp suất cao, thép không gỉ, PTFE (polytetrafluoroethylene) hoặc các vật liệu hợp kim khác có thể được chỉ định để đảm bảo tính toàn vẹn lâu dài của van và hiệu suất tối ưu trong các hệ thống xử lý chất lỏng đòi hỏi khắt khe.

Màng ngăn , một bộ phận làm kín quan trọng bên trong các van này, thường được chế tạo từ các vật liệu dẻo, kháng hóa chất như chất đàn hồi, nhựa hoặc cao su tiên tiến. Ethylene propylene diene monomer (EPDM), được gia cường bằng lớp lót polypropylene hoặc PTFE, thường được sử dụng do độ đàn hồi tuyệt vời, độ thấm thấp và khả năng chịu được hóa chất mạnh và nhiệt độ cao. Việc lựa chọn vật liệu màng ngăn ảnh hưởng đến áp suất hoạt động tối đa, nhiệt độ vận hành và khả năng tương thích hóa học tổng thể của van – những yếu tố quan trọng trong kỹ thuật quy trình và thiết kế hệ thống đường ống.



Nắp Van

Nắp van là một bộ phận quan trọng của van màng, che phủ phần trên và bảo vệ các bộ phận bên trong như máy nén, trục van, màng ngăn và các bộ phận không tiếp xúc với chất lỏng khác khỏi tác động của môi trường. Vỏ chắc chắn này được gắn vào thân van bằng bu lông và thường có thiết kế mở nhanh và vận hành bằng cần gạt để dễ bảo trì và vận hành. Các tùy chọn nắp van linh hoạt cho phép sử dụng thay thế cho các nắp van tiêu chuẩn được tìm thấy trên các thân van kiểu đập tràn thông thường, hỗ trợ cả cấu hình van màng thẳng và kiểu đập tràn. Đối với các ứng dụng chân không cao, van màng có thể có nắp van kích thước lên đến 10 cm, trong khi các quy trình công nghiệp lớn hơn hoặc đòi hỏi khắt khe hơn sử dụng nắp van được hút chân không và bịt kín để duy trì tính toàn vẹn của hệ thống và bảo vệ chống rò rỉ.

Bằng cách bắt vít vào đỉnh của van màng, nắp van bảo vệ máy nén, trục van, màng van và các bộ phận không tiếp xúc với chất lỏng khác khỏi các chất gây ô nhiễm bên ngoài, tác động cơ học và hư hỏng do điều kiện vận hành hoặc tiếp xúc với môi trường.

Các loại nắp van kín được sử dụng với các ống lót làm kín được thiết kế đặc biệt cho các van màng không có chỉ báo, trong khi sự kết hợp giữa ống lót làm kín và vòng chữ O được sử dụng cho các loại van có chỉ báo trục. Loại nắp van kín rất cần thiết cho các van màng điều khiển các môi chất nguy hiểm hoặc độc hại trong quy trình sản xuất—bao gồm cả các hóa chất và khí ăn mòn—vì bất kỳ sự cố nào của van màng sẽ được giữ lại bên trong nắp van, ngăn ngừa sự rò rỉ ra môi trường làm việc và hỗ trợ an toàn cũng như tuân thủ các quy định.

Thân van

Thân van là bộ phận chịu áp suất chính và là phần của van màng tiếp xúc trực tiếp với đường ống, dẫn chất lỏng—khí, chất lỏng hoặc hỗn hợp sệt—qua đường dẫn dòng chảy của nó. Kích thước, cấu hình và hình dạng bên trong của khu vực dòng chảy bên trong thân van có thể thay đổi để phù hợp với các thiết kế thân van thẳng, kiểu đập tràn hoặc nhiều cổng nhằm đáp ứng các yêu cầu kiểm soát dòng chảy và bố trí đường ống quy trình khác nhau.

Cả thân van và nắp van đều được chế tạo từ các vật liệu bền chắc, chống ăn mòn như thép không gỉ, gang, gang dẻo hoặc nhựa kỹ thuật (như PVC, PVDF và CPVC). Việc lựa chọn vật liệu đảm bảo độ tin cậy lâu dài, bảo trì tối thiểu và khả năng chống mài mòn, ăn mòn hoặc tấn công hóa chất mạnh, điều này đặc biệt quan trọng đối với các van công nghiệp trong môi trường khắc nghiệt.

Màng ngăn

Màng ngăn được cấu tạo từ vật liệu đàn hồi hoặc polyme có độ dẻo cao, đóng vai trò là cơ chế làm kín chính của van. Khi được kích hoạt, màng ngăn di chuyển xuống dưới để bịt kín đáy thân van hoặc một đập tràn (trong các thiết kế kiểu đập tràn), từ đó kiểm soát, điều tiết hoặc chặn hoàn toàn dòng chảy chất lỏng. Ở vị trí mở, màng ngăn nâng lên để lộ toàn bộ đường dẫn dòng chảy, giúp giảm thiểu tổn thất áp suất và mang lại đặc tính dòng chảy vượt trội cho các ứng dụng vận chuyển hàng hóa số lượng lớn hoặc trong môi trường vệ sinh.

Thiết kế và đặc tính vật liệu của màng ngăn giới hạn áp suất hoạt động tối đa, phạm vi nhiệt độ và khả năng tương thích hóa học của van—những thuộc tính quan trọng đối với các kỹ sư khi lựa chọn van cho môi trường ăn mòn, bùn hoặc hỗn hợp mài mòn. Sự uốn cong tuần hoàn của màng ngăn trong quá trình hoạt động của van có nghĩa là theo thời gian, nó sẽ bị mài mòn cơ học, mỏi hoặc suy thoái hóa học, do đó việc kiểm tra và thay thế định kỳ là một phần quan trọng của các chương trình bảo trì van phòng ngừa.

Màng ngăn có chức năng tách hoàn toàn các bộ phận không tiếp xúc với chất lỏng—như máy nén, trục van và bộ truyền động—khỏi môi chất chảy. Sự cách ly hoàn toàn này không chỉ giảm nguy cơ chất lỏng nguy hiểm hoặc ăn mòn ảnh hưởng đến cơ cấu bên trong van mà còn giúp kéo dài tuổi thọ của các bộ phận, đảm bảo sự sạch sẽ trong các quy trình vệ sinh và ngăn chất bôi trơn hoặc các chất gây ô nhiễm khác xâm nhập vào dòng chảy của quy trình.

Bộ nén

Bộ nén trong van màng chuyển đổi chuyển động tuyến tính của trục van thành lực tác động lên màng van. Về cấu tạo, nó bao gồm một đĩa được nối ở một đầu với trục van và đầu kia với chính màng van. Là một bộ phận trung gian cơ học, bộ nén hỗ trợ hiệu suất ổn định và hiệu quả bằng cách phân phối đều lực cơ học lên màng van để đóng van tối ưu, điều chỉnh lưu lượng và điều tiết chính xác – những khía cạnh quan trọng đối với các hệ thống điều khiển chất lỏng đòi hỏi độ chính xác và khả năng lặp lại.

Khi tay quay hoặc bộ truyền động được vận hành, trục sẽ di chuyển lên hoặc xuống, truyền chuyển động tuyến tính của nó đến máy nén. Chuyển động được điều khiển của máy nén sau đó sẽ nâng hoặc ép màng ngăn xuống theo tín hiệu đầu vào từ người vận hành hoặc hệ thống tự động hóa, giúp điều chỉnh chính xác lưu lượng chất lỏng, áp suất và vị trí đóng ngắt.

Trục van

Trục van trong van màng là một trục thẳng đứng chắc chắn, kết nối bộ truyền động với máy nén, cung cấp chuyển động tuyến tính cần thiết để mở và đóng van. Có nhiệm vụ chuyển đổi tín hiệu đầu vào từ bộ truyền động—bằng tay hoặc tự động—thành chuyển động thẳng đứng, trục van trực tiếp dẫn động cả máy nén và màng van, do đó đảm bảo điều chỉnh van chính xác.

Cấu hình trục van bao gồm cả trục kiểu piston và trục kiểu ren . Trục kiểu piston có cụm piston bên trong nắp van, trong đó trục van đóng vai trò như cần piston và hoạt động dựa trên lực tuyến tính từ bộ truyền động hoặc áp suất chất lỏng. Ngược lại, trục kiểu ren sử dụng đai ốc trục để vận hành bằng chuyển động quay, đòi hỏi phải tác dụng mô-men xoắn và bôi trơn định kỳ để duy trì chuyển động trơn tru, đáng tin cậy trong tất cả các ứng dụng điều khiển lưu lượng.

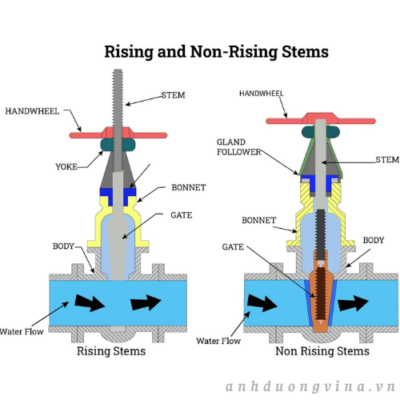

Các trục ren trong van màng có thể được thiết kế theo kiểu nâng hoặc không nâng để đáp ứng các yêu cầu cụ thể về lắp đặt và tự động hóa quy trình:

• Van có thân nâng – Thân nâng, còn được gọi là thân chỉ thị, nhô ra rõ ràng qua cụm tay quay. Khi tay quay được xoay, thân nâng sẽ nâng lên hoặc hạ xuống, cung cấp chỉ thị trực quan trực tiếp về trạng thái mở hoặc đóng của van. Loại van này được ưa chuộng để giám sát vị trí van bằng tay, đặc biệt trong các hệ thống điều khiển quy trình nơi trạng thái rõ ràng là rất quan trọng. Tuy nhiên, chúng yêu cầu không gian lắp đặt lớn hơn so với các thiết kế thân không nâng.
• Van trục không nâng – Van trục không nâng, hay van trục không chỉ thị, xoay trong một vị trí trục cố định để mở hoặc đóng van mà không cần nâng lên khỏi tay quay. Cấu hình này lý tưởng cho các hệ thống lắp đặt có không gian hạn chế hoặc cần cách ly các bộ phận chuyển động, chẳng hạn như hệ thống đường ống ngầm hoặc phòng máy kín.



Bộ truyền động

Bộ truyền động van là nguồn năng lượng giúp chuyển động đồng bộ trục van, máy nén và màng van, cung cấp lực cơ học—mô-men xoắn hoặc lực đẩy tuyến tính—cần thiết để mở, đóng hoặc điều chỉnh van màng. Việc lựa chọn bộ truyền động ảnh hưởng đến khả năng tự động hóa, tốc độ phản hồi, độ an toàn và khả năng thích ứng với các yêu cầu điều khiển quy trình cụ thể.

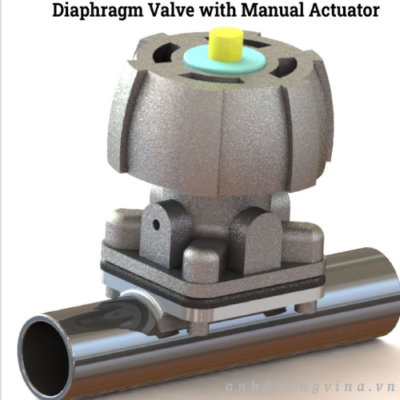

• Các bộ truyền động bằng tay sử dụng tay quay hoặc cần gạt, yêu cầu người vận hành tác động mô-men xoắn để xoay trục ren, điều chỉnh vị trí van và thay đổi lưu lượng chất lỏng. Các phương pháp điều khiển này đáng tin cậy, tiết kiệm chi phí và phù hợp cho các hoạt động không quan trọng hoặc tần suất thấp. Đối với các điều khiển bằng tay đòi hỏi khắt khe hơn, có thể lắp đặt hộp số để nhân mô-men xoắn tác dụng và tăng tốc độ đóng hoặc mở van. Các tính năng bổ sung như khả năng khóa, bộ giới hạn hành trình có thể điều chỉnh, chỉ báo vị trí van và công tắc phản hồi điện giúp tăng cường chức năng của bộ truyền động bằng tay trong môi trường điều khiển quy trình.

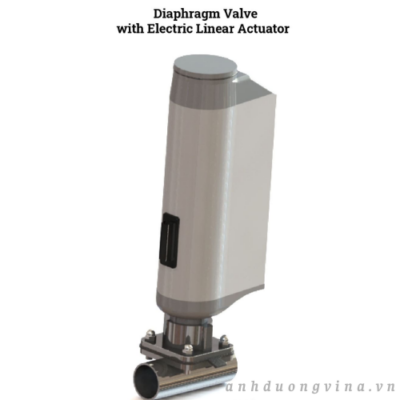

• Bộ truyền động điện sử dụng động cơ điện kết hợp với hệ thống bánh răng để giảm tốc độ và tăng mô-men xoắn, cung cấp khả năng điều khiển tự động chính xác cho hoạt động của van màng. Bộ truyền động điện lý tưởng để tích hợp với các hệ thống điều khiển phân tán (DCS), bộ điều khiển logic lập trình (PLC) và các thiết lập giám sát từ xa. Chúng cho phép hoạt động đảo chiều, phản hồi nhanh và hiệu suất ổn định, khiến chúng ngày càng phổ biến trong tự động hóa quy trình thông minh, xử lý theo lô và các nhà máy sản xuất chất bán dẫn.

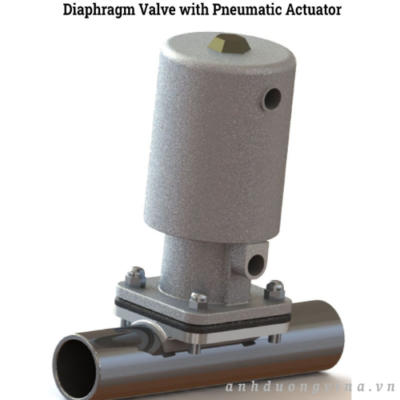

• Bộ truyền động khí nén sử dụng khí nén để di chuyển pít-tông bên trong nắp van, với cần pít-tông được nối trực tiếp với máy nén khí. Bằng cách phân phối áp suất khí đến hai phía của pít-tông, các bộ truyền động này cho phép chuyển động tuyến tính nhanh chóng để đảm bảo chức năng đóng/mở đáng tin cậy hoặc điều khiển điều biến tỷ lệ trong các ứng dụng điều tiết lưu lượng. Truyền động khí nén mang lại hoạt động an toàn trong các hệ thống quy trình quan trọng, với thời gian chu kỳ nhanh và tương thích với các yêu cầu về khu vực chống cháy nổ hoặc nguy hiểm.



• Các bộ truyền động thủy lực dựa vào chất lỏng thủy lực có áp suất như dầu hoặc nước để tạo ra lực đáng kể nhằm mở hoặc đóng van màng. Truyền động thủy lực thường được ứng dụng ở những nơi cần lực mạnh nhưng ở tốc độ vận hành thấp hơn, chẳng hạn như trong một số ứng dụng phát điện và công nghiệp nặng.
• Bộ truyền động nhiệt phản ứng với sự thay đổi nhiệt độ trong môi chất chảy. Khi nhiệt độ thay đổi, bộ truyền động sẽ giãn nở hoặc co lại, điều chỉnh vị trí của van và tự động điều chỉnh lưu lượng chất lỏng cho các ứng dụng điều tiết nhiệt trong hệ thống HVAC, hệ thống hơi nước hoặc các quy trình nhạy cảm với nhiệt độ.

Bộ chỉ thị vị trí

Bộ chỉ thị vị trí cung cấp cho người vận hành và đội ngũ bảo trì cái nhìn nhanh chóng và rõ ràng về trạng thái đóng hoặc mở hiện tại của van màng – một khía cạnh quan trọng của cả điều khiển quy trình thủ công và tự động. Các công cụ hỗ trợ trực quan này có thể bao gồm các con trỏ cơ học, vạch đánh dấu trên thân van, đèn báo màu, đèn chiếu sáng, công tắc phản hồi điện hoặc bộ truyền tín hiệu vị trí giao tiếp với bảng điều khiển từ xa hoặc hệ thống tự động hóa nhà máy. Trong các thiết lập phức tạp, tín hiệu phản hồi vị trí cho phép tích hợp với hệ thống SCADA hoặc hệ thống quản lý tòa nhà để tăng cường khả năng giám sát và cảnh báo.

Các chức năng chính của bộ chỉ thị vị trí van bao gồm:

1. Cung cấp tín hiệu trực quan trực tiếp về vị trí van, thường nằm trên đỉnh vỏ thiết bị hiển thị, giúp nhanh chóng xác minh trạng thái hệ thống và hỗ trợ an toàn vận hành.
2. Cung cấp phản hồi điện từ các công tắc, cảm biến hoặc bộ truyền tín hiệu bên trong cho PLC hoặc DCS, cho phép giám sát tập trung và các chức năng khóa liên động tự động để tối ưu hóa quy trình và phát hiện lỗi.
3. Cung cấp các hộp đấu nối cục bộ chắc chắn, bảo vệ các công tắc vị trí đồng thời cung cấp điểm lắp đặt cho van điện từ và điểm đấu nối cho dây tín hiệu, nhờ đó đơn giản hóa việc lắp đặt và bảo trì trong các hệ thống tự động hóa van phức tạp.

Các kết nối

Việc tích hợp van màng vào hệ thống đường ống công nghiệp đòi hỏi phải lựa chọn cẩn thận loại kết nối phù hợp với yêu cầu của quy trình, đảm bảo độ kín khít và tạo điều kiện thuận lợi cho việc lắp đặt hoặc thay thế. Van màng được cung cấp với nhiều tùy chọn kết nối đầu cuối—bao gồm hàn đối đầu, mặt bích, ren, ren xoắn, kẹp, rãnh và kết nối bằng dung môi—để đáp ứng các tiêu chuẩn đường ống toàn cầu và nhu cầu cụ thể của ứng dụng. Loại đầu nối được chọn không chỉ ảnh hưởng đến độ bền cơ học và sự dễ bảo trì mà còn ảnh hưởng đến khả năng làm sạch, định mức áp suất và khả năng tương thích với môi trường vệ sinh hoặc nguy hiểm.

Có ren

Các mối nối ren sử dụng ren trong hoặc ren ngoài chính xác, được vặn vào hoặc vặn lên các đầu van. Phương pháp phổ biến này cung cấp khả năng làm kín an toàn và tiết kiệm cho các hệ thống áp suất thấp đến trung bình, phù hợp với các đường ống dẫn nước và đường ống công nghiệp quy mô nhỏ.

Khớp nối nén

Các khớp nối nén tạo ra kết nối kín nước mà không cần ren hoặc hàn. Đai ốc nén được siết chặt đúng cách sẽ ép vòng đệm hoặc gioăng vào ống, đảm bảo độ kín chắc chắn giúp dễ dàng lắp đặt và tháo gỡ, đặc biệt trong các ứng dụng đo lường hoặc phòng thí nghiệm.

Mặt bích bu lông

Các mối nối mặt bích bằng bu lông tận dụng lực nén từ bu lông để gắn chặt mặt bích của van vào đường ống, tương tự như nguyên lý của các phụ kiện nén. Tùy thuộc vào yêu cầu của quy trình, người ta sử dụng bu lông đinh tán hoặc bu lông máy để đạt được định mức áp suất và độ bền của mặt bích theo quy định.

Mặt bích kẹp

Các mặt bích kẹp được gắn chặt quanh đường ống bằng cơ cấu bản lề lò xo, cung cấp các kết nối nhanh chóng, đáng tin cậy, được ưa chuộng trong các ngành công nghệ sinh học, dược phẩm và chế biến thực phẩm, nơi cần vệ sinh hoặc tháo lắp thường xuyên để đảm bảo vệ sinh van.

Đầu nối ống

Các khớp nối ống cung cấp kết nối trực tiếp, thẳng hàng giữa van và ống liền kề, tối ưu hóa đặc tính dòng chảy và giảm thiểu không gian chết nơi sản phẩm có thể tích tụ — lý tưởng cho môi trường vệ sinh, phòng thí nghiệm và quy trình sạch.

Hàn giáp mối

Mối hàn giáp mí nối vĩnh viễn đầu van và đầu ống mà không chồng lên nhau. Có nhiều kiểu mối hàn khác nhau, bao gồm hàn một mặt, hai mặt, hàn xuyên một phần hoặc xuyên toàn bộ, mỗi kiểu được thiết kế cho các tiêu chuẩn cụ thể về áp suất, độ sạch và an toàn của đường ống trong các ngành công nghiệp dịch vụ quan trọng.

Hàn ổ cắm

Trong kiểu hàn nối ống kiểu ổ cắm , ống được đưa vào khu vực lõm của van và được cố định bằng mối hàn góc. Phương pháp này tạo ra mối hàn kín chắc chắn, chống rò rỉ, phù hợp với các đường ống dẫn khí áp suất cao và nhiệt độ cao, với điều kiện tất cả các đường ống được làm sạch và chuẩn bị đúng cách trước khi lắp ráp để đảm bảo mối hàn chắc chắn.

Gioăng mặt kim loại

Các vòng đệm mặt kim loại — đôi khi được gọi là vòng đệm hình nón kép — bao gồm các vòng kim loại được gia công chính xác và các vòng chữ O lớn. Một bộ vòng chữ O và vòng kim loại được lắp đặt bên trong vỏ van; bộ còn lại ghép đôi với nhau, tạo ra tải trọng hướng trục để tạo ra một lớp đệm kín áp suất cao giữa các mặt kim loại tiếp xúc. Vòng chữ O dự phòng cung cấp khả năng làm kín mặt bổ sung, mang lại hiệu suất kín khít đáng tin cậy cho các hệ thống chân không cao, độ tinh khiết cao hoặc chất lỏng nguy hiểm.

Cách chọn van màng phù hợp cho ứng dụng của bạn

Khi đánh giá và mua van màng, điều cần thiết là phải xem xét các tiêu chí lựa chọn quan trọng phù hợp với yêu cầu quy trình riêng của bạn. Việc đánh giá cẩn thận các yếu tố như loại van (van tràn hoặc van thẳng), vật liệu thân và màng van, kiểu kết nối, loại bộ truyền động, định mức áp suất và nhiệt độ, khả năng tương thích hóa học và các chứng nhận ngành (như FDA hoặc USP cho van vệ sinh) đảm bảo rằng van màng của bạn sẽ mang lại hiệu suất đáng tin cậy và lâu dài. Ngoài ra, hãy xem xét các bảng dữ liệu của nhà sản xuất để biết thông số kỹ thuật về kích thước, giá trị Cv (hệ số lưu lượng) và các quy trình bảo trì được khuyến nghị. Tham khảo ý kiến ​​của các nhà cung cấp hoặc nhà sản xuất van uy tín có thể hỗ trợ cấu hình tùy chỉnh, hỗ trợ kỹ thuật và dịch vụ hậu mãi toàn diện – tất cả đều rất quan trọng để duy trì tính toàn vẹn của quy trình và giảm tổng chi phí sở hữu.

Các loại van màng khác nhau

Van màng là thiết bị điều khiển lưu lượng thiết yếu được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng làm kín đáng tin cậy và tính linh hoạt trong việc điều khiển các loại môi chất khác nhau. Hai loại van màng chính là van màng thẳng và van màng tràn. Sự khác biệt chính giữa hai loại van màng này nằm ở thiết kế thân van và giao diện màng, điều này ảnh hưởng trực tiếp đến hiệu suất hoạt động, khả năng điều khiển lưu lượng và tính phù hợp với các ứng dụng quy trình cụ thể.

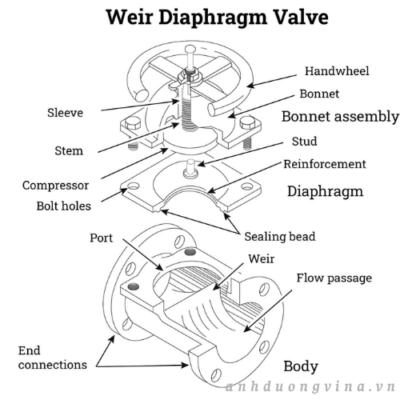

Van màng đập tràn

Van màng kiểu đập tràn là một trong những thiết kế được sử dụng phổ biến nhất trong điều khiển quy trình công nghiệp. Nó có một mép nâng cao hoặc “đê chắn” nơi màng ngăn tiếp xúc để tạo thành một lớp bịt kín chắc chắn. Thiết kế thân van độc đáo này làm giảm đáng kể quãng đường di chuyển của màng ngăn từ trạng thái mở hoàn toàn đến trạng thái đóng hoàn toàn. Bằng cách giảm thiểu chuyển động và độ uốn cong của màng ngăn, thiết kế đập tràn cũng làm giảm ứng suất cơ học trên màng ngăn trong quá trình vận hành thường xuyên. Kết quả là, các nhà sản xuất có thể sử dụng vật liệu màng ngăn dày hơn, tăng cường độ bền và làm cho van kiểu đập tràn rất phù hợp với môi trường áp suất cao, ăn mòn hoặc chân không thường gặp trong các nhà máy chế biến hóa chất và xử lý nước.

Van màng Weir hoạt động hiệu quả trong việc điều chỉnh và kiểm soát lưu lượng – ngay cả ở lưu lượng rất thấp – lý tưởng cho các ứng dụng yêu cầu định lượng hoặc đo lường chính xác. Để cải thiện khả năng điều chỉnh lưu lượng, một số van Weir sử dụng hệ thống máy nén hai mảnh. Trong thiết kế tiên tiến này, máy nén bên trong nâng phần trung tâm của màng ngăn trong quá trình chuyển động ban đầu của trục van, cho phép điều chỉnh chính xác, trong khi máy nén bên ngoài tăng lực nâng trong quá trình hoạt động hoàn toàn. Điều này cho phép tự động hóa quy trình và điều chỉnh lưu lượng vượt trội cho các hệ thống xử lý chất lỏng quan trọng.

Để xử lý an toàn các chất lỏng nguy hiểm hoặc độc hại trong quy trình sản xuất, các cụm van có nắp đậy được khuyến nghị sử dụng. Các cụm van có nắp đậy bịt kín và cách ly các bộ phận bên trong van để ngăn ngừa rò rỉ chất lỏng trong trường hợp hiếm hoi màng ngăn bị hỏng. Thêm vào đó, nhiều van màng ngăn kiểu đập tràn được thiết kế để tự thoát nước, khiến chúng trở thành lựa chọn ưu tiên trong các ứng dụng quy trình vệ sinh như chế biến thực phẩm và sản xuất đồ uống, nơi thiết kế vệ sinh và khả năng làm sạch là tối quan trọng.

Van màng chắn kiểu đập tràn lý tưởng để điều khiển khí, chất lỏng sạch, nước tinh khiết và các chất lỏng đồng nhất khác. Tuy nhiên, do phần yên nâng cao, các van này có thể không tối ưu cho các chất lỏng chứa các hạt mài mòn, cặn hoặc vật liệu có độ nhớt cao, vì chất rắn có thể tích tụ trên đập tràn, có khả năng ảnh hưởng đến độ kín của gioăng. Mặc dù vậy, cấu trúc chắc chắn của chúng cho phép hoạt động đáng tin cậy trong điều kiện ăn mòn, nguy hiểm và mài mòn vừa phải, nơi việc đóng kín và cách ly quy trình là rất quan trọng.

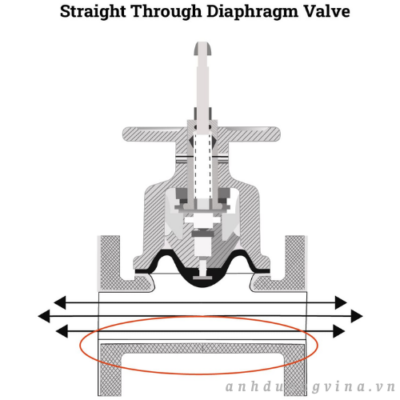

Van màng thẳng xuyên qua

Van màng thẳng, còn được gọi là van màng toàn đường kính hoặc van màng thẳng, có thân van được thiết kế hợp lý, đáy phẳng để giảm thiểu sức cản dòng chảy và tổn thất áp suất. Đường dẫn dòng chảy thẳng cho phép chất lỏng—đặc biệt là bùn, chất lỏng nhớt, huyền phù và môi trường bán rắn—di chuyển không bị gián đoạn, điều này rất cần thiết cho các ứng dụng dễ bị tắc nghẽn hoặc nơi việc duy trì tính toàn vẹn của sản phẩm là rất quan trọng. Trong thiết kế này, màng phải uốn cong xuống dưới để bịt kín trực tiếp vào đáy van, đòi hỏi vật liệu màng phải linh hoạt hơn và được thay thế thường xuyên hơn do mài mòn tăng và tuổi thọ sử dụng tương đối ngắn hơn.

Các van này đặc biệt thích hợp để xử lý các chất lỏng trong quy trình sản xuất phức tạp như bùn mài mòn, bùn thải, nước thải, bột giấy, bột và các hợp chất nhớt đặc thường gặp trong các nhà máy hóa chất, khai thác mỏ và xử lý nước thải. Chúng cũng lý tưởng cho dòng chảy hai chiều và đảo chiều dòng chảy, vì không có vật cản hoặc đập tràn bên trong nào cản trở sự chuyển động của chất lỏng hoặc giữ lại cặn bẩn. Đường dẫn dòng chảy không bị cản trở này hỗ trợ việc làm sạch và bảo trì dễ dàng, góp phần duy trì thời gian hoạt động liên tục.



Để đáp ứng các yêu cầu đa dạng trong công nghiệp và vệ sinh, van màng được phân loại tiếp dựa trên các ứng dụng chuyên biệt và tiêu chuẩn ngành:

Van màng vệ sinh

Van màng vệ sinh được thiết kế để sử dụng cho chất lỏng siêu tinh khiết trong các ngành công nghiệp đòi hỏi vệ sinh nghiêm ngặt, chẳng hạn như sản xuất rượu vang, sản xuất sữa, đóng chai đồ uống, chế biến thực phẩm và dược phẩm. Các van này được sản xuất bằng vật liệu không phản ứng, tuân thủ tiêu chuẩn FDA, có khả năng chống lại sự phát triển của vi khuẩn và ô nhiễm bề mặt, do đó đảm bảo môi trường xử lý vô trùng. Bề mặt bên trong nhẵn, không có khe hở ngăn ngừa sự tích tụ vi khuẩn và tạo điều kiện khử trùng hiệu quả thông qua các quy trình Làm sạch tại chỗ (CIP) hoặc Khử trùng bằng hơi nước tại chỗ (SIP). Van màng vệ sinh có nhiều cấu hình thân van khác nhau—chẳng hạn như kẹp ba chấu, hàn đối đầu và kết nối ren—để xử lý nhiều loại chất lỏng, khí xử lý và môi trường bán rắn.

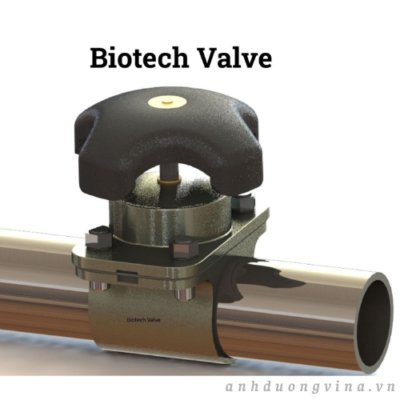

Van sinh học

Van màng sinh học được thiết kế đặc biệt để xử lý và kiểm soát chính xác các chất lỏng sinh học, môi trường nuôi cấy và các môi trường xử lý nhạy cảm chứa vi sinh vật, tế bào hoặc protein. Các ứng dụng phổ biến bao gồm đường ống phục vụ cho lò phản ứng sinh học, thiết bị lên men, hệ thống sắc ký, hệ thống tách chiết và mô-đun đông lạnh-tan chảy. Những van sinh học này đóng vai trò quan trọng trong phát triển dược phẩm, nghiên cứu y sinh, công nghệ sinh học nông nghiệp và khoa học thực phẩm, đảm bảo tính toàn vẹn và vận chuyển không bị ô nhiễm các sản phẩm sinh học quý giá.



Van vệ sinh

Van màng vệ sinh được tối ưu hóa để loại bỏ các khe hở và điểm chết bên trong, giảm thiểu nguy cơ ứ đọng chất lỏng và sự phát triển của vi sinh vật. Thiết kế này đảm bảo an toàn sản phẩm cao nhất cho các ứng dụng liên quan đến hàng tiêu dùng, chẳng hạn như sữa, nước đóng chai và thực phẩm chế biến. Van vệ sinh hỗ trợ cả hệ thống CIP (Làm sạch tại chỗ) và Làm sạch ngoài vị trí (COP), đảm bảo làm sạch hệ thống hiệu quả, giảm nguy cơ ô nhiễm và tuân thủ các quy định cho dây chuyền chế biến thực phẩm và đồ uống.

Van điều khiển quy trình

Van điều khiển công nghiệp bao gồm tất cả các loại van màng được sử dụng để điều chỉnh, cách ly hoặc tiết lưu dòng chảy chất lỏng trong các hệ thống quy trình công nghiệp. Những loại van đa năng này được sử dụng để thực hiện việc đóng ngắt, điều khiển bật/tắt và điều chỉnh tốc độ dòng chảy cho nhiều loại hóa chất lỏng và khí, bùn và chất lỏng công nghiệp. Van điều khiển công nghiệp màng được đánh giá cao trong các lĩnh vực như sản xuất hóa chất, khai thác mỏ, bột giấy và giấy, xử lý nước và dầu khí nhờ độ bền, nhu cầu bảo trì thấp và khả năng hoạt động đáng tin cậy trong môi trường ăn mòn hoặc mài mòn.

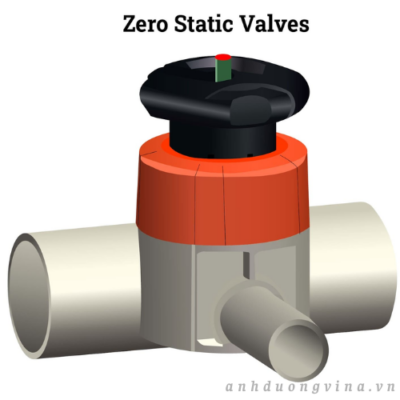

Van tĩnh bằng không

Van không tĩnh rất quan trọng trong ngành dược phẩm và công nghệ sinh học đối với các ứng dụng liên quan đến nước tinh khiết cao, nước cất dùng cho tiêm (WFI) và các chất lỏng nhạy cảm khác. Các van màng đa cổng này được thiết kế đặc biệt để giảm thiểu “chân chết” – các khu vực tù đọng có thể chứa chất gây ô nhiễm – bằng cách đặt đập tràn hoặc giao diện làm kín trực tiếp trên đường kính trong của đường ống xử lý. Van không tĩnh thúc đẩy khả năng thoát nước và làm sạch hoàn toàn của hệ thống, cho phép lấy mẫu, chuyển chất lỏng, thoát nước hoặc chuyển hướng một cách an toàn mà hầu như không có nguy cơ ô nhiễm sản phẩm hoặc sự phát triển của vi sinh vật. Kỹ thuật chính xác của chúng đảm bảo tuân thủ các tiêu chuẩn quy định nghiêm ngặt về quy trình vô trùng.



Khi lựa chọn van màng, điều quan trọng là phải cân nhắc các yếu tố như loại thân van (dạng đập tràn hoặc dạng thẳng), định mức áp suất và nhiệt độ, khả năng tương thích hóa học, độ dễ vệ sinh và các chứng nhận vệ sinh cần thiết. Bằng cách lựa chọn thiết kế và vật liệu van màng phù hợp, bạn có thể tối ưu hóa hiệu quả hệ thống, giảm thiểu bảo trì và đáp ứng các yêu cầu tuân thủ cụ thể của ngành đối với bất kỳ ứng dụng xử lý chất lỏng nào.

Câu hỏi thường gặp

Các thành phần cốt lõi của van màng là gì?

Các bộ phận chính bao gồm trục van, nắp van, máy nén, màng ngăn, bộ truyền động và thân van. Vật liệu và cấu hình được lựa chọn dựa trên khả năng tương thích hóa học, định mức áp suất và độ bền cho các ứng dụng công nghiệp cụ thể.

Van màng thẳng và van màng tràn khác nhau như thế nào?

Van màng thẳng có đường dẫn dòng chảy phẳng, lý tưởng cho chất lỏng dạng bùn hoặc nhớt, trong khi van màng kiểu đập tràn sử dụng yên nâng cao để kiểm soát tốt hơn trong môi trường sạch hoặc ăn mòn, với chuyển động màng ít hơn và độ bền cao hơn.

Vì sao van màng được ưa chuộng trong ngành vệ sinh và dược phẩm?

Van màng ngăn cung cấp bề mặt không có khe hở và cách ly hoàn toàn các bộ phận bên trong, ngăn ngừa sự tích tụ vi khuẩn. Chúng hỗ trợ quy trình vệ sinh tại chỗ (CIP) hoặc khử trùng, đáp ứng các tiêu chuẩn FDA hoặc USP, và đảm bảo độ tinh khiết của sản phẩm cũng như tuân thủ các quy định.

Van màng có những tùy chọn kết nối nào?

Các kiểu kết nối bao gồm ren, khớp nối nén, mặt bích bu lông, mặt bích kẹp, khớp nối ống, hàn đối đầu, hàn ổ cắm và gioăng mặt kim loại. Các tùy chọn này hỗ trợ nhiều yêu cầu quy trình, áp suất và tiêu chuẩn khác nhau.

Làm thế nào để chọn van màng tốt nhất cho các ứng dụng xử lý nước?

Đối với xử lý nước, cần xem xét loại van, khả năng tương thích vật liệu, định mức áp suất và nhiệt độ, kiểu kết nối và các yêu cầu chứng nhận. Xem xét kỹ thông số kỹ thuật của nhà sản xuất về độ bền và độ tin cậy khi xử lý bùn, nước lợ và hóa chất.

Bộ phận chỉ thị vị trí đóng vai trò gì trong van màng?

Các chỉ báo vị trí cung cấp trạng thái vị trí van rõ ràng, theo thời gian thực cho người vận hành và hệ thống tự động hóa, nâng cao an toàn, bảo trì và kiểm soát quy trình hiệu quả thông qua các phương pháp phản hồi trực quan hoặc từ xa.

Những vật liệu nào thường được sử dụng trong chế tạo van màng?

Màng ngăn

Màng ngăn trong van thường được làm từ vật liệu đàn hồi, mềm dẻo. Mặc dù đa dụng, những vật liệu này lại có những hạn chế về nhiệt độ và áp suất hoạt động của van màng. Nhiệt độ và áp suất cao có thể làm suy yếu các vật liệu này. Do đó, việc lựa chọn vật liệu màng ngăn phù hợp phụ thuộc vào các yếu tố như nhiệt độ và áp suất hoạt động, bản chất của chất lỏng được xử lý và tần suất hoạt động của van.

EPDM

Ethylene Propylene Diene Monomer (EPDM) là một loại chất đàn hồi tổng hợp, đa dụng. Nó có khả năng chống ăn mòn tốt và thích hợp để xử lý axit, kiềm và rượu. Nó cũng có khả năng chống lại ozone. Tuy nhiên, nó không tương thích với dầu và các sản phẩm dầu mỏ. EPDM cũng thích hợp cho quá trình khử trùng bằng hơi nước. Màng ngăn EPDM hoạt động trong khoảng nhiệt độ từ -20°F đến 230°F.

PTFE

Polytetrafluoroethylene (PTFE), thường được gọi là Teflon, là một loại fluoropolymer tổng hợp nổi tiếng với khả năng chống ăn mòn và hóa chất vượt trội, lý tưởng để xử lý các axit mạnh, kiềm và dung môi. Độ cứng của nó mang lại lực làm kín mạnh mẽ, mặc dù điều này đòi hỏi nhiều nỗ lực vận hành hơn. Màng PTFE hoạt động hiệu quả trong phạm vi nhiệt độ từ -300°F đến 3000°F. Để tăng cường độ bền nén, khả năng chống mài mòn và chịu áp suất, PTFE thường được gia cường bằng sợi thủy tinh.

Neoprene

Neoprene là một loại cao su tổng hợp thường được sử dụng làm vật liệu màng ngăn trong đường ống dẫn nước thải. Nó có khả năng chống ăn mòn và mài mòn tốt. Nó có thể xử lý các chất lỏng có lẫn dầu, cũng như axit, kiềm, xăng dầu, chất nổ và phân bón. Màng ngăn bằng neoprene hoạt động trong phạm vi nhiệt độ từ -20°F đến 200°F.

Cao su Butyl

Cao su butyl nổi tiếng với khả năng thấm hơi và khí thấp, lý tưởng cho môi trường khí. Nó cũng có thể chịu được quá trình khử trùng bằng hơi nước và nhiều loại axit và kiềm. Màng cao su butyl hoạt động hiệu quả trong khoảng nhiệt độ từ -4°F đến 248°F.

Cao su Nitrile

Cao su nitrile là một vật liệu đa năng với độ bền cao và khả năng chống mài mòn tốt. Nó có thể xử lý tốt các loại khí, nhiên liệu, chất béo, dầu, rượu và xăng dầu nhưng không phù hợp với axeton, xeton, ozon và một số hydrocacbon biến tính. Màng cao su nitrile hoạt động hiệu quả trong khoảng nhiệt độ từ -14°F đến 134°F.

Cao su tự nhiên

Cao su tự nhiên có khả năng chống mài mòn tốt và chịu được axit và kiềm ở mức độ vừa phải. Nó được sử dụng trong các chất mài mòn, axit khoáng loãng và quy trình sản xuất bia. Màng cao su tự nhiên hoạt động trong phạm vi nhiệt độ từ -40°F đến 134°F.

Viton

Viton, một loại chất đàn hồi fluorocarbon, có khả năng chống chịu tuyệt vời với hầu hết các hóa chất, dung môi và dầu, ngay cả ở nhiệt độ cao. Tuy nhiên, nó không thích hợp cho việc tiệt trùng bằng hơi nước hoặc xử lý amoniac và các dung môi phân cực. Màng ngăn Viton hoạt động trong khoảng nhiệt độ từ -20°F đến 300°F.

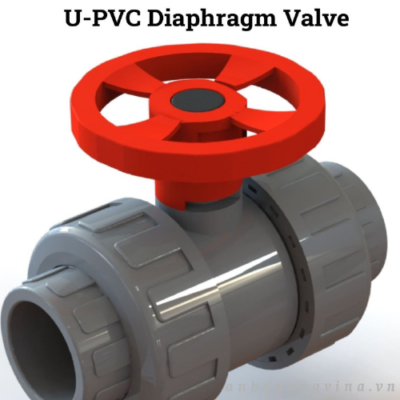

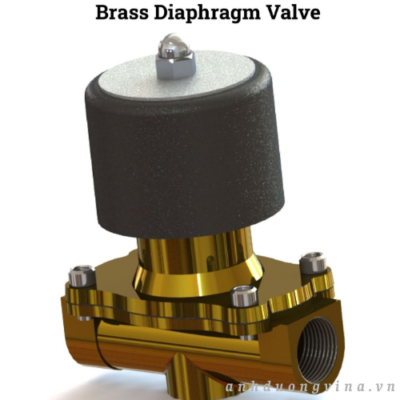

Thân van

Thân van và nắp van được chế tạo từ các vật liệu chắc chắn để đảm bảo bảo vệ các bộ phận của van màng. Trong khi nắp van có thể được làm từ các vật liệu có khả năng chống ăn mòn thấp hơn một chút do được cách ly khỏi phần tiếp xúc với chất lỏng của van, thì thân van thường có lớp lót trơn nhẵn để ngăn ngừa tắc nghẽn và đóng cặn từ các chất lỏng dính hoặc nhớt.

Tương tự như vật liệu màng ngăn, thân van phải có khả năng chống ăn mòn và chịu được các quy trình khử trùng. Để tăng cường vệ sinh, có thể lựa chọn các vật liệu có đặc tính kháng khuẩn, chẳng hạn như đồng thau và đồng đỏ. Ngoài ra, thân van có thể được lót bằng vật liệu kháng khuẩn để cải thiện hơn nữa vấn đề vệ sinh.

Các vật liệu thường được sử dụng cho thân van màng bao gồm thép không gỉ, gang, gang dẻo, thép đúc, đồng thau, đồng đỏ, PVC, U-PVC và CPVC.





Những yếu tố nào cần được xem xét khi lựa chọn và vận hành van màng?

Cần lưu ý những điểm sau đây khi lựa chọn và vận hành van màng:

Hệ số lưu lượng van

Hệ số lưu lượng (Cv) của van đo khả năng cho phép dòng chảy chất lỏng qua van. Được định nghĩa là “thể tích nước ở 60°F (tính bằng gallon Mỹ) sẽ chảy qua van mỗi phút với độ giảm áp suất 1 psi qua van”, hệ số này rất quan trọng để lựa chọn kích thước van phù hợp với lưu lượng mong muốn. Cv được tính bằng công thức:

Cv = Q√SG/ΔP

Hệ số lưu lượng của van (Cv) định lượng khả năng cho phép chất lỏng chảy qua van. Được định nghĩa là thể tích nước (tính bằng gallon Mỹ) chảy qua van mỗi phút với độ giảm áp suất 1 psi ở 60°F, Cv rất quan trọng để xác định kích thước van phù hợp nhằm đạt được lưu lượng mong muốn. Công thức là:

Trong đó, Cv là hệ số lưu lượng của van, Q là lưu lượng tính bằng gallon mỗi phút, SG là tỷ trọng của chất lỏng và ΔP là độ giảm áp suất. Giá trị Cv tăng lên khi van mở và trục van dịch chuyển.

Giảm áp suất

Sự giảm áp suất biểu thị sự giảm áp suất từ ​​đầu vào đến đầu ra của van. Nếu sự giảm áp suất qua van là tối thiểu so với tổng sự giảm áp suất của hệ thống, thì sự chênh lệch lưu lượng sẽ nhỏ cho đến khi van đóng hoàn toàn. Trong những trường hợp như vậy, van màng có cơ chế tác động nhanh là lý tưởng.

Khả năng phạm vi

Khả năng điều chỉnh lưu lượng (Rangeability) đo lường khả năng của van trong việc xử lý các lưu lượng khác nhau, được biểu thị bằng tỷ lệ giữa lưu lượng điều khiển tối đa và tối thiểu. Nó phụ thuộc vào kích thước và độ chính xác của bộ truyền động, cũng như thiết kế của thân van, màng ngăn và máy nén. Khả năng điều chỉnh lưu lượng càng cao cho thấy van có khả năng quản lý hiệu quả phạm vi lưu lượng rộng hơn.

Kích thước van

Việc lựa chọn kích thước van phù hợp là rất cần thiết đối với van màng được sử dụng trong các ứng dụng điều tiết lưu lượng. Quá trình này bao gồm việc tính toán thể tích chất lỏng đi qua van, có tính đến các yếu tố như lưu lượng, nhiệt độ và áp suất đầu vào và đầu ra, trọng lượng riêng và độ nhớt của chất lỏng. Việc lựa chọn kích thước chính xác đảm bảo van đáp ứng các thông số kỹ thuật về công suất và độ giảm áp suất yêu cầu. Các kỹ thuật như sử dụng hệ số hình học đường ống thường được sử dụng trong việc lựa chọn kích thước van màng.

Van màng có những ưu điểm và nhược điểm gì?

Những ưu điểm của van màng bao gồm:

• Van màng rất hữu ích trong các ứng dụng điều tiết lưu lượng.
• Van màng có tính vệ sinh cao và cực kỳ sạch sẽ vì các khu vực hoặc khoang chứa cặn bẩn hoặc màng sinh học được giảm thiểu.
• Van màng rất hiệu quả trong việc xử lý các môi chất có độ nhớt cao, dính và chứa các hạt rắn.
• Với van màng, khả năng rò rỉ chất lỏng ra môi trường là rất thấp.
• Cơ cấu hoạt động của van màng được cách ly hoàn toàn với môi chất dòng chảy. Do đó, khả năng nhiễm bẩn giảm đi đáng kể. Chất lỏng sẽ không gây cản trở hoạt động của cơ cấu. Việc bảo trì và sửa chữa có thể được thực hiện mà không cần gián đoạn đường ống.

Nhược điểm của van màng bao gồm:

• Van màng được sử dụng trong đường ống có nhiệt độ và áp suất trung bình.
• Màng ngăn giúp hạn chế áp suất thủy tĩnh cao.
• Màng ngăn có thể bị mòn khi sử dụng nhiều trong các ứng dụng điều tiết lưu lượng khắc nghiệt.
• Đập tràn có thể ngăn cản việc thoát nước hoàn toàn trong đường ống.

Kết luận

• Van màng sử dụng một màng chắn linh hoạt để ngăn chặn, kiểm soát hoặc cô lập dòng chảy của chất lỏng. Màng chắn di chuyển lên hoặc xuống để tăng hoặc giảm tốc độ dòng chảy của chất lỏng tương ứng.
• Các bộ phận chính của van màng bao gồm thân van, màng ngăn, máy nén và trục van. Các bộ phận khác bao gồm bộ truyền động, bộ chỉ thị vị trí và khớp nối van.
• Thân van có thể là loại piston hoặc loại có ren. Thân van có ren có thể nâng lên hoặc không nâng lên.
• Hai loại van màng chính là van màng kiểu đập tràn và van màng kiểu thẳng.
• Các loại van màng dựa trên ứng dụng bao gồm van màng vệ sinh, van công nghệ sinh học, van vệ sinh môi trường, van công nghiệp và van không có áp suất tĩnh.
• Màng ngăn phải được làm từ vật liệu đàn hồi, mềm dẻo để có thể co giãn theo đường dẫn dòng chảy. Vật liệu làm màng ngăn sẽ giới hạn nhiệt độ và áp suất hoạt động của van màng.
• Thân van và nắp van phải được làm từ vật liệu cứng cáp và chắc chắn để bảo vệ các bộ phận bên trong. Để đảm bảo vệ sinh, van phải được làm từ vật liệu có khả năng chống ăn mòn cao, có đặc tính kháng khuẩn và đáp ứng được các yêu cầu khử trùng.
• Các yếu tố cần xem xét khi lựa chọn và vận hành van màng bao gồm hệ số lưu lượng, độ sụt áp, phạm vi điều chỉnh và kích thước của van.
