Tạo hình nhiệt: Công dụng, các loại và phương pháp ứng dụng

Tìm hiểu về quá trình tạo hình nhiệt

Ép nhiệt là một kỹ thuật gia công nhựa, trong đó các tấm nhựa nhiệt dẻo được tạo hình thành nhiều hình dạng khác nhau bằng cách sử dụng áp suất hoặc chân không. Quá trình này cho phép tạo ra các vật dụng như cốc, hộp đựng, nắp đậy, khay và hộp đựng dạng vỏ sò, sử dụng các tấm nhựa nhiệt dẻo mỏng. Ngược lại, các tấm nhựa dày hơn được sử dụng để chế tạo các bộ phận như cửa ô tô, bảng điều khiển táp-lô, lớp lót tủ lạnh và pallet nhựa.

Có hai kỹ thuật tạo hình nhiệt chính: tạo hình chân không và tạo hình bằng áp suất. Cả hai phương pháp đều liên quan đến việc kéo căng một tấm nhựa nhiệt dẻo đã được nung nóng trên bề mặt khuôn, tuy nhiên mỗi phương pháp lại có những ưu điểm riêng phù hợp với những yêu cầu thiết kế cụ thể. Việc lựa chọn giữa hai kỹ thuật này phụ thuộc vào các yêu cầu cụ thể của dự án.

Trong quy trình tạo hình nhiệt, một tấm nhựa được định hình bên trong khoang khuôn bằng cách sử dụng áp suất không khí hoặc chân không. Mỗi khoang khuôn được chế tạo để sản xuất một chi tiết cụ thể, và toàn bộ hệ thống khuôn, thường được gọi là “khuôn đúc”, bao gồm nhiều khoang khuôn như vậy.

Gia công nhiệt (thermoforming) bao gồm các bước đơn giản, do đó đây là phương pháp được ưa chuộng để sản xuất nhanh chóng số lượng lớn các sản phẩm đúc. Quá trình này bao gồm việc liên tục đưa các tấm nhựa nhiệt dẻo vào buồng gia nhiệt để tạo hình. Đối với các chi tiết lớn hơn, các tấm dày hơn được xử lý riêng biệt. Một số hệ thống tích hợp máy ép đùn trước giai đoạn gia công nhiệt. Hơn nữa, một số cấu hình cho phép sản xuất đồng thời nhiều chi tiết bằng cách sử dụng khuôn có nhiều khoang trong mỗi lần ép.

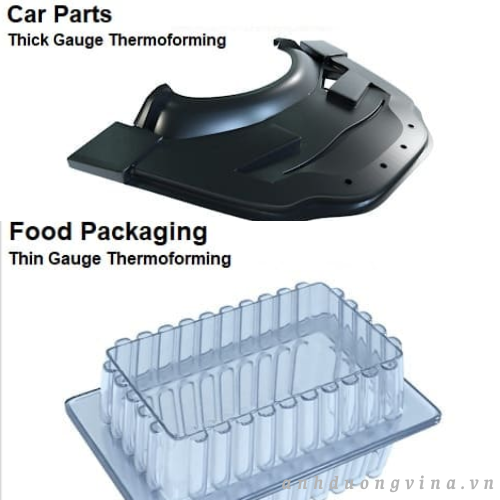

Sự khác biệt giữa ép nhiệt vật liệu dày (dày) và vật liệu mỏng?

Độ dày của vật liệu nhựa nhiệt dẻo được sử dụng trong quy trình sản xuất tạo hình nhiệt là một yếu tố quan trọng được quyết định bởi yêu cầu của sản phẩm cuối cùng. Độ dày cụ thể được lựa chọn sẽ ảnh hưởng đến kỹ thuật tạo hình, máy móc, và thậm chí cả hiệu suất tổng thể và độ bền của sản phẩm hoàn thiện. Các nhà thiết kế, kỹ sư và chuyên gia mua hàng phải hiểu rõ nhiều loại vật liệu tạo hình nhiệt hiện có và các đặc tính của chúng để đạt được chất lượng tối ưu, hiệu quả chi phí, tốc độ sản xuất và độ tin cậy của sản phẩm. Việc lựa chọn độ dày phù hợp đảm bảo tuân thủ các tiêu chuẩn ngành và yêu cầu ứng dụng cuối cùng trong các lĩnh vực như ô tô, thiết bị y tế, bao bì thực phẩm, điện tử tiêu dùng và sản xuất công nghiệp.

Tạo hình nhiệt khổ dày hoặc khổ lớn

Ép nhiệt định hình khổ lớn, còn được gọi là ép nhiệt định hình khổ dày, sử dụng tấm nhựa nhiệt dẻo có độ dày thường từ 0,060″ đến 0,500″ (1,5 – 12,7 mm). Phương pháp này bắt đầu bằng việc cắt chính xác các tấm nhựa cứng, sau đó được nung nóng đồng đều trong lò nung ở nhiệt độ cao trước khi tạo hình bằng khuôn. Ép nhiệt định hình khổ dày lý tưởng để sản xuất các bộ phận lớn, chắc chắn và bền bỉ, đòi hỏi độ bền vượt trội và tuổi thọ cao, chẳng hạn như các tấm thân xe ô tô, vỏ thiết bị, vỏ điện tử, tấm nội thất máy bay và khay công nghiệp tùy chỉnh.

Một trong những ưu điểm chính của nhựa nhiệt dẻo dày là hiệu suất cơ học được nâng cao, bao gồm khả năng chống va đập và độ bền cấu trúc vượt trội. Độ dày lớn hơn cho phép các nhà thiết kế tạo ra các hình dạng chi tiết và phức tạp với bề mặt nhẵn mịn, đẹp mắt. Ngoài ra, các loại nhựa nhiệt dẻo này có thể được điều chỉnh để có các đặc tính tiên tiến—như khả năng chống tia cực tím, chống cháy, chống tĩnh điện, độ bền điện môi cao và khả năng chống hóa chất hoặc dung môi—làm cho chúng phù hợp với các môi trường khắc nghiệt. Nhựa dày được tạo hình nhiệt có thể dễ dàng tùy chỉnh với các chất tạo màu, thương hiệu dập nổi và các tính năng giá trị gia tăng. Nhiều tấm nhựa dày có sẵn ở các loại được FDA phê duyệt, làm cho chúng an toàn để sử dụng trong vỏ thiết bị y tế và thiết bị chế biến thực phẩm. Trọng lượng giảm so với các lựa chọn thay thế bằng kim loại cũng giúp tiết kiệm chi phí vận chuyển và lắp ráp, tăng sức hấp dẫn của chúng đối với các nhà sản xuất thiết bị gốc (OEM) đang tìm kiếm các giải pháp sản xuất hiệu quả.



Tạo hình nhiệt mỏng

Công nghệ tạo hình nhiệt mỏng chuyên sản xuất các sản phẩm và vật liệu đóng gói nhẹ với độ dày dưới 0,060″ (1,5 mm). Trong quy trình này, các cuộn nhựa nhiệt dẻo lớn hoặc vật liệu trực tiếp từ dây chuyền ép đùn phía trước được đưa nhanh chóng vào các máy tạo hình nhiệt tốc độ cao. Công nghệ tạo hình nhiệt mỏng rất hiệu quả trong việc sản xuất các giải pháp đóng gói linh hoạt, dùng một lần hoặc có thể tái chế cho các thị trường như thực phẩm và đồ uống, dược phẩm, mỹ phẩm, điện tử và bán lẻ.

Kỹ thuật này cho phép sản xuất hàng loạt nhiều mặt hàng khác nhau, bao gồm bao bì vỉ mỹ phẩm, khay kẹo, bao bì dạng vỏ sò , khay đựng thiết bị y tế, hộp đựng thực phẩm tiện lợi, kệ trưng bày điểm bán lẻ, và nhiều hơn nữa. Công nghệ tạo hình nhiệt màng mỏng mang lại tốc độ sản xuất cao, chi phí vật liệu thấp, độ trong suốt tuyệt vời và trọng lượng nhẹ – những lợi thế quan trọng cho các thương hiệu đang tìm kiếm giải pháp đóng gói hiệu quả và tiết kiệm chi phí.

Việc lựa chọn vật liệu đóng vai trò quan trọng trong các ứng dụng bao bì mỏng. Polypropylene (PP), polystyrene (PS), PET, PVC và HDPE đạt tiêu chuẩn FDA về khả năng định hình nhiệt thường được sử dụng cho bao bì an toàn thực phẩm và khay y tế. Ví dụ, polypropylene được ưa chuộng nhờ khả năng kháng hóa chất, mật độ thấp (khoảng 60% mật độ của màng PVC), độ trong suốt và tuân thủ các quy định nghiêm ngặt về an toàn thực phẩm. Các vật liệu này được thiết kế để ngăn ngừa ô nhiễm và bảo toàn chất lượng sản phẩm trong quá trình xử lý, trưng bày và vận chuyển. Nhiều sản phẩm bao bì mỏng được thiết kế với mục tiêu tái chế để hỗ trợ tính bền vững và các mục tiêu môi trường trong chuỗi cung ứng bao bì hiện đại.

Khi lựa chọn giữa ép nhiệt định hình dày và mỏng, cần xem xét các yếu tố như khối lượng dự án, khả năng tùy chỉnh mong muốn, đặc tính hiệu suất yêu cầu và tuân thủ quy định. Tham khảo ý kiến ​​của các nhà sản xuất ép nhiệt định hình hoặc các nhà gia công nhựa theo yêu cầu có kinh nghiệm sẽ đảm bảo người dùng cuối được hưởng lợi từ sự hỗ trợ kỹ thuật chuyên nghiệp, từ thiết kế và tạo mẫu đến chế tạo khuôn, định hình, lắp ráp và hoàn thiện. Cho dù bạn cần các tấm nội thất ô tô chịu va đập hay bao bì bán lẻ thực phẩm bền vững, việc hiểu rõ sự khác biệt cơ bản giữa quy trình ép nhiệt định hình dày và mỏng sẽ giúp bạn đưa ra các quyết định mua hàng và thiết kế sáng suốt, tối ưu hóa giá trị và chức năng của các linh kiện nhựa.

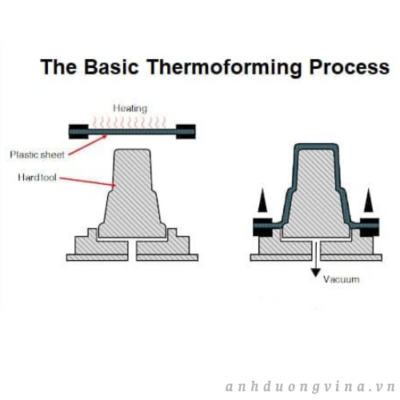

Quá trình tạo hình nhiệt là gì?

Quá trình tạo hình nhiệt là một kỹ thuật sản xuất nhựa được sử dụng rộng rãi, trong đó một tấm nhựa nhiệt dẻo được nung nóng cho đến khi trở nên dẻo, sau đó được tạo hình trên khuôn để đạt được hình dạng ba chiều cụ thể. Phương pháp tạo hình nhựa này rất quan trọng trong việc sản xuất vô số sản phẩm nhựa trong các ngành công nghiệp như bao bì, ô tô, sản xuất thiết bị y tế và hàng tiêu dùng. Các giai đoạn cuối cùng của quá trình sản xuất tạo hình nhiệt bao gồm cắt tỉa và hoàn thiện chính xác, tạo ra các bộ phận nhựa chất lượng cao và đồng nhất. Tạo hình nhiệt được đánh giá cao nhờ thao tác đơn giản, thời gian chu kỳ nhanh, hiệu quả chi phí, thời gian giao hàng ngắn và khả năng xử lý cả các lô sản xuất nhỏ và lớn. Tính linh hoạt và năng suất cao của nó khiến nó trở thành lựa chọn ưu tiên của các nhà sản xuất nhựa so với các quy trình tạo hình khác như ép phun hoặc ép quay.

Mặc dù có vẻ đơn giản, quy trình tạo hình nhiệt đòi hỏi sự kiểm soát cẩn thận và chú ý tỉ mỉ đến từng chi tiết ở mọi giai đoạn. Sai sót về nhiệt độ, thời gian hoặc thao tác khuôn có thể dẫn đến các bộ phận nhựa tạo hình nhiệt bị biến dạng, không hoàn hảo, hoặc thậm chí không thể sử dụng được. Do đó, việc tuân thủ nghiêm ngặt các thông số quy trình và biện pháp kiểm soát chất lượng là điều cần thiết để đạt được kết quả sản phẩm mong muốn và đảm bảo tính nhất quán trong sản xuất.

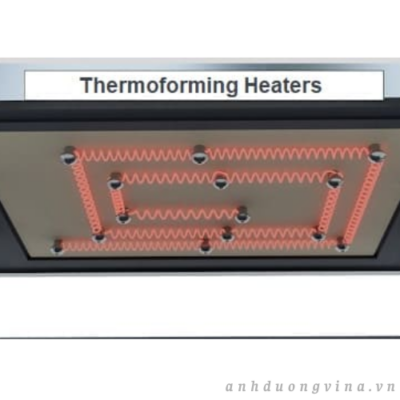

Làm nóng tấm nhựa

Bước quan trọng đầu tiên của quy trình tạo hình nhiệt là làm nóng tấm nhựa nhiệt dẻo – thường có chiều dài và chiều rộng lớn hơn sản phẩm hoàn thiện – trong thiết bị chuyên dụng. Tấm nhựa được giữ chắc chắn trong khung kẹp và vận chuyển vào máy gia nhiệt hoặc lò nung để đạt đến nhiệt độ tạo hình tối ưu. Nhiều công nghệ gia nhiệt có thể được áp dụng ở giai đoạn này, bao gồm gia nhiệt tiếp xúc bằng dẫn nhiệt (với các tấm và thanh), gia nhiệt đối lưu bằng cách sử dụng không khí nóng tuần hoàn, hoặc gia nhiệt bức xạ do máy gia nhiệt hồng ngoại cung cấp . Hệ thống gia nhiệt phù hợp được lựa chọn dựa trên loại vật liệu nhựa (như ABS, acrylic, HIPS, PETG hoặc polycarbonate) và cấu hình nhiệt cần thiết để tạo hình hiệu quả. Việc gia nhiệt chính xác và đồng đều tấm nhựa là rất quan trọng, vì nó ảnh hưởng trực tiếp đến khả năng tạo hình, chất lượng của các bộ phận được tạo hình nhiệt và tính toàn vẹn của sản phẩm cuối cùng.



Các thông số nhiệt độ cần thiết cho quá trình tạo hình nhiệt tấm kim loại thay đổi tùy thuộc vào tính chất vật liệu, độ dày và các yêu cầu cụ thể của chi tiết hoặc bộ phận thành phẩm. Ví dụ, tấm kim loại dày hơn đòi hỏi chu kỳ gia nhiệt dài hơn hoặc năng lượng đầu vào cao hơn. Ngoài ra, kỹ thuật tạo hình được lựa chọn—như tạo hình chân không, tạo hình áp suất hoặc tạo hình nhiệt hai tấm—cũng có thể ảnh hưởng đến nhiệt độ xử lý lý tưởng. Việc giám sát nhiệt độ chính xác là rất quan trọng; chỉ đo nhiệt độ bề mặt có thể dẫn đến kết quả tạo hình không nhất quán. Điều cực kỳ quan trọng là phải kiểm tra nhiệt độ lõi trên toàn bộ tấm kim loại để tối ưu hóa dòng chảy và hình dạng nhựa. Kiểm soát nhiệt độ đáng tin cậy không chỉ đảm bảo độ chính xác về kích thước mà còn giảm thiểu các vấn đề như mỏng vật liệu, bọt khí và độ phủ khuôn không hoàn chỉnh.

Để đảm bảo tính nhất quán về nhiệt độ và ngăn ngừa lỗi, các chuyên gia gia công nhiệt định hình tuân theo quy tắc 10-10-5 khi gia nhiệt tấm kim loại. Quy tắc này hướng dẫn người vận hành đo nhiệt độ tấm kim loại tại 10 điểm—mỗi góc, tâm của mỗi cạnh và cả hai mặt—để giới hạn sự chênh lệch nhiệt độ không quá 10°F (-12,2°C) giữa các điểm đo. Ngoài ra, mỗi điểm tương ứng trên hai mặt của tấm kim loại không được chênh lệch quá 5°F (-15°C). Tuân thủ quy tắc này giúp ngăn ngừa quá nhiệt và thiếu nhiệt, đảm bảo phân bố nhiệt đều, hỗ trợ kết quả định hình tối ưu, cải thiện năng suất sản phẩm và hiệu quả sản xuất.

Tạo hình tấm nhựa trong các khoang khuôn

Khi tấm nhựa nhiệt dẻo đạt đến nhiệt độ mục tiêu và đạt trạng thái dẻo, nó được nhanh chóng chuyển đến trạm khuôn đã được làm nóng trước và kiểm soát nhiệt độ. Tại đây, tấm nhựa đã được làm nóng được uốn cong và tạo hình để phù hợp với khoang của dụng cụ tạo hình nhiệt, tạo cho sản phẩm hoàn thiện hình dạng ba chiều phức tạp—chiều dài, chiều rộng và chiều sâu. Giai đoạn tạo hình này rất quan trọng trong việc xác định độ bền, độ đồng nhất về độ dày và độ hoàn thiện bề mặt của chi tiết được tạo hình nhiệt cuối cùng và là yếu tố phân biệt giữa các chi tiết được tạo hình chân không tiêu chuẩn và các chi tiết được tạo hình bằng áp suất có độ chính xác cao. Việc đồng bộ hóa chính xác nhiệt độ khuôn, áp suất chân không (đối với tạo hình chân không) hoặc áp suất không khí (đối với tạo hình bằng áp suất) là rất cần thiết để đạt được hình dạng sản phẩm chính xác và có thể lặp lại.

Khuôn mẫu dùng trong ép nhiệt công nghiệp được phân loại theo thiết kế và vật liệu chế tạo—thường là nhôm, thép hoặc vật liệu composite. Chúng chủ yếu được chia thành hai loại: khuôn dương và khuôn âm:

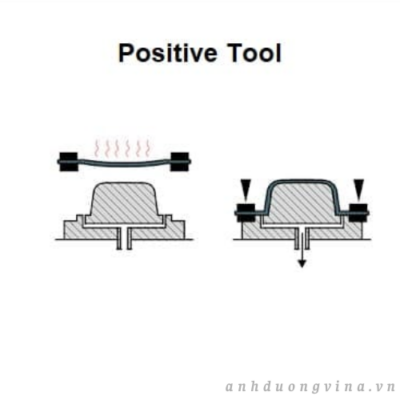

Công cụ tích cực

Khuôn định hình nhiệt dương, hay còn gọi là “khuôn đực”, có hình dạng lồi. Trong phương pháp này, tấm nhựa được nung nóng sẽ được kéo căng trên hình dạng lồi này, và bề mặt ngoài của khuôn sẽ xác định kích thước bên trong của chi tiết thành phẩm. Kỹ thuật khuôn dương thường được sử dụng cho các bộ phận yêu cầu độ sâu khi tạo hình và các đặc điểm bề mặt bên trong cụ thể, chẳng hạn như bồn tắm, thùng chứa hoặc vỏ hộp.

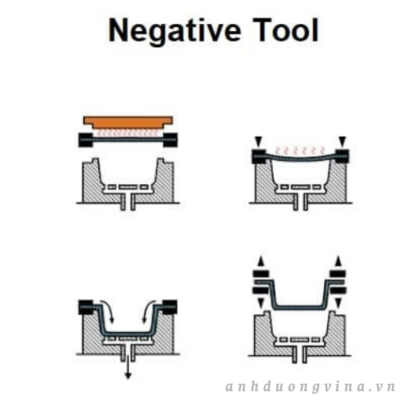

Công cụ âm bản

Khuôn âm bản, còn được gọi là “khuôn cái”, có hình dạng lõm. Tại đây, nhựa được nung nóng sẽ được tạo hình vào khoang, và sản phẩm đúc ra sẽ mô phỏng bề mặt ngoài của khuôn. Khuôn âm bản được ưa chuộng cho các bộ phận yêu cầu bề mặt ngoài nhẵn mịn, chi tiết sắc nét và đường viền bên ngoài chính xác, chẳng hạn như khay đựng sản phẩm, vỏ máy móc và bao bì y tế. Độ chính xác cao giữa khuôn âm bản và sản phẩm hoàn thiện giúp nâng cao chất lượng cho các ứng dụng mà hình thức và chi tiết là yếu tố tối quan trọng.



Sau khi tấm kim loại được ép vào hoặc phủ lên khuôn, nó sẽ nguội và đông cứng lại thành hình dạng cuối cùng. Giai đoạn làm nguội được thực hiện thông qua việc kiểm soát lưu thông không khí, các kênh làm mát bằng nước trong khuôn, hoặc các cơ chế làm mát khác được thiết kế riêng cho kích thước và vật liệu của chi tiết. Việc lựa chọn vật liệu khuôn ảnh hưởng trực tiếp đến tốc độ làm nguội và độ ổn định kích thước, thời gian chu kỳ và độ hoàn thiện bề ngoài của chi tiết. Các công cụ hiệu suất cao cho phép chu kỳ nhanh hơn và sao chép chi tiết tốt hơn, khiến chúng trở nên thiết yếu trong môi trường sản xuất tạo hình nhiệt khối lượng lớn.

Đối với các sản phẩm định hình nhiệt có độ dày lớn và các bộ phận công nghiệp chịu tải nặng, các công đoạn gia công sau định hình bổ sung—như cắt chính xác, gia công CNC, khoan hoặc lắp ráp—thường được yêu cầu để đáp ứng các yêu cầu nghiêm ngặt về kích thước hoặc chức năng. Các quy trình thứ cấp này tăng cường tính linh hoạt của nhựa định hình nhiệt và hỗ trợ sản xuất các cụm lắp ráp và linh kiện phức tạp với dung sai chặt chẽ.

Cắt tỉa các tấm đã định hình

Sau khi tạo hình và làm nguội, phần nhựa đã được định hình sẽ được tách khỏi phần vật liệu tấm còn lại thông qua nhiều phương pháp cắt gọt khác nhau. Việc cắt gọt chính xác được thực hiện tại các trạm cắt gọt chuyên dụng hoặc các trung tâm gia công tiên tiến—thường sử dụng máy phay CNC năm trục, máy cắt khuôn, máy cưa mài mòn hoặc máy cưa tròn tốc độ cao—để tạo ra các bộ phận hoàn thiện với các cạnh sắc nét và dung sai chặt chẽ. Đối với các hoạt động tạo hình nhiệt khối lượng lớn, máy móc cắt gọt tự động đảm bảo độ chính xác lặp lại và tăng năng suất sản xuất. Phần nhựa thừa được cắt gọt, được gọi là phế liệu khung hoặc màng nhựa, được thu gom, tái chế và thường được xử lý lại thành các tấm nhựa có thể tạo hình nhiệt mới, hỗ trợ các thực tiễn sản xuất bền vững và tiết kiệm chi phí.

Quy trình tạo hình nhiệt nhiều giai đoạn này—từ gia nhiệt tấm nhựa đến tạo hình khuôn và cắt tỉa chính xác—tạo ra các linh kiện nhựa bền, nhẹ và tiết kiệm chi phí, phù hợp với nhiều ứng dụng khác nhau. Cho dù sản xuất bao bì tùy chỉnh, tấm nội thất ô tô, vỏ thiết bị y tế hay vỏ sản phẩm tiêu dùng, tạo hình nhiệt vẫn là một giải pháp linh hoạt và có khả năng mở rộng trong ngành công nghiệp chế tạo nhựa.

Câu hỏi thường gặp

Ép nhiệt định hình là gì và những sản phẩm nào được sản xuất bằng quy trình này?

Ép nhiệt là một phương pháp gia công nhựa, trong đó các tấm nhựa nhiệt dẻo được nung nóng và tạo hình bằng áp suất hoặc chân không. Các sản phẩm bao gồm cốc, khay, tấm ốp ô tô, lớp lót tủ lạnh, nắp đậy, bao bì dạng vỏ sò và khay đựng thiết bị y tế.

Sự khác biệt giữa ép nhiệt vật liệu dày và vật liệu mỏng là gì?

Công nghệ ép nhiệt định hình tấm dày sử dụng các tấm vật liệu chắc chắn (0,060″–0,500″) cho các bộ phận bền và chắc như tấm thân xe ô tô. Công nghệ ép nhiệt định hình tấm mỏng sử dụng các tấm vật liệu mỏng hơn (<0,060″) cho bao bì nhẹ, tốc độ cao như hộp đựng thực phẩm và vỉ đựng thực phẩm.

Các bước chính trong quy trình tạo hình nhiệt là gì?

Quy trình tạo hình nhiệt bao gồm việc nung nóng tấm nhựa nhiệt dẻo, tạo hình trên khuôn bằng cách sử dụng chân không hoặc áp suất, làm nguội có kiểm soát và cắt tỉa chính xác. Mỗi bước đều được quản lý cẩn thận để đảm bảo độ chính xác và chất lượng sản phẩm.

Tại sao việc kiểm soát nhiệt độ lại quan trọng trong quá trình tạo hình nhiệt?

Kiểm soát nhiệt độ chính xác đảm bảo gia nhiệt đều, tối ưu hóa dòng chảy nhựa, ngăn ngừa các khuyết tật như mỏng thành phẩm hoặc nổi bọt, và tạo ra các sản phẩm chất lượng cao, đồng nhất. Giám sát nhiệt độ lõi và bề mặt tại nhiều điểm là điều cần thiết.

Những ngành công nghiệp nào được hưởng lợi nhiều nhất từ ​​quá trình tạo hình nhiệt?

Công nghệ tạo hình nhiệt được sử dụng rộng rãi trong ngành ô tô, bao bì, thiết bị y tế, sản xuất công nghiệp, điện tử tiêu dùng và công nghiệp thực phẩm và đồ uống nhờ tính linh hoạt, tốc độ và hiệu quả chi phí.

Công nghệ tạo hình nhiệt có phù hợp cho các ứng dụng bao bì an toàn thực phẩm hoặc y tế không?

Đúng vậy, nhiều loại nhựa định hình nhiệt, bao gồm cả các loại polypropylene, PET, PS và HDPE được FDA phê duyệt, được lựa chọn để sản xuất bao bì thực phẩm và khay đựng thiết bị y tế, đồng thời đáp ứng các yêu cầu về sức khỏe và an toàn.

Những loại máy tạo hình nhiệt hàng đầu?

Có rất nhiều máy ép nhiệt định hình được bày bán rộng rãi trên khắp Hoa Kỳ và Canada. Những máy móc này đóng vai trò quan trọng trong sản xuất hiện đại, vì chúng cho phép sản xuất nhiều loại sản phẩm và bao bì một cách hiệu quả và tiết kiệm chi phí. Công nghệ này hỗ trợ các ngành công nghiệp như thực phẩm, y tế, ô tô và hàng tiêu dùng. Dưới đây, chúng tôi cung cấp thông tin chi tiết về một số máy ép nhiệt định hình hàng đầu hiện có.

Máy ép nhiệt C-Series của Brown Machine

Brown Machine là nhà sản xuất hàng đầu về máy móc tạo hình nhiệt, trong đó máy tạo hình nhiệt dòng C được đánh giá cao nhờ hoạt động đáng tin cậy và hiệu quả. Mẫu máy này cung cấp khả năng kiểm soát chính xác các quá trình gia nhiệt, làm mát và xử lý vật liệu, lý tưởng để tạo ra mọi thứ từ bao bì nhẹ đến các bộ phận công nghiệp chắc chắn.

Máy ép nhiệt 2500 của SencorpWhite

SencorpWhite nổi tiếng với việc cung cấp thiết bị tạo hình nhiệt cao cấp. Máy tạo hình nhiệt 2500 nổi bật với giao diện thân thiện với người dùng, thay khuôn nhanh chóng và các tính năng điều khiển quy trình tiên tiến. Nó thường được sử dụng để sản xuất khay y tế, vỉ thuốc và các sản phẩm tạo hình chính xác khác.

Máy ép nhiệt GN800 của GN Thermoforming Equipment

Thiết bị tạo hình nhiệt GN được đánh giá cao nhờ dòng máy tạo hình nhiệt đa dạng. Máy tạo hình nhiệt GN800 nổi tiếng về tính linh hoạt, có thể xử lý nhiều loại vật liệu khác nhau như PET, PS, PP và PLA. Máy cung cấp hiệu suất năng lượng cao và khả năng điều khiển chính xác, lý tưởng cho việc sản xuất các sản phẩm như bao bì thực phẩm, linh kiện điện tử và hàng tiêu dùng.

Dòng máy ép nhiệt FT và FC của WM

WM Thermoforming Machines là một nhà sản xuất nổi tiếng của châu Âu với thị phần đáng kể tại Bắc Mỹ. Dòng máy FT và FC được đánh giá cao về độ bền, hoạt động đáng tin cậy và năng lực sản xuất ấn tượng. Các mẫu máy này thường được sử dụng để sản xuất các sản phẩm như cốc, khay và nhiều loại vật liệu đóng gói khác nhau.

Máy ép nhiệt dòng R của Multivac

Multivac, một công ty hàng đầu thế giới về công nghệ đóng gói, cung cấp dòng máy tạo hình nhiệt R-Series nổi tiếng với khả năng tự động hóa tiên tiến, dễ sử dụng và tiêu chuẩn vệ sinh vượt trội. Những máy móc này được sử dụng rộng rãi trong ngành thực phẩm để tạo ra các gói hút chân không, bao bì khí quyển biến đổi (MAP) và nhiều sản phẩm liên quan đến thực phẩm khác.

Cần lưu ý rằng mức độ phổ biến và tính sẵn có của các mẫu máy cụ thể có thể đã thay đổi kể từ khi thông tin này được công bố. Do đó, bạn nên liên hệ với nhà sản xuất hoặc nhà cung cấp địa phương để biết thông tin chi tiết mới nhất về máy ép nhiệt.

Các loại khuôn mẫu?

Thiết kế khoang khuôn cho quá trình tạo hình được nhà sản xuất chế tác tỉ mỉ để đạt được hình dạng mong muốn của sản phẩm cuối cùng, phù hợp với yêu cầu của khách hàng hoặc ứng dụng cuối cùng. Các giai đoạn sơ bộ của việc phát triển khuôn bao gồm tạo ra các thiết kế chi tiết bằng phần mềm CAD và lập trình CNC để sản xuất các mẫu dự định. Nhiều loại vật liệu được sử dụng trong việc chế tạo khuôn, bao gồm:

Gia công bằng gỗ

Gỗ là vật liệu chế tạo khuôn mẫu tiết kiệm chi phí và dễ tạo hình, cho phép các nhà sản xuất tạo ra các thiết kế phức tạp hoặc sửa đổi các chi tiết của bộ phận khi cần thiết. Tuy nhiên, nó có một số nhược điểm: nó nguội không đều và chậm vì gỗ là chất cách nhiệt, nó có thể hấp thụ độ ẩm dẫn đến hình thành các lỗ rỗng, và các vân gỗ có thể truyền sang sản phẩm. Khuôn mẫu bằng gỗ thường được sử dụng để làm nguyên mẫu và mẫu trước khi sản xuất khuôn cuối cùng.

Gia công bằng sợi thủy tinh

Tương tự như khuôn gỗ, khuôn sợi thủy tinh là một lựa chọn tiết kiệm chi phí và bền bỉ, đặc biệt đối với các nhà sản xuất có khối lượng sản xuất thấp. Tuy nhiên, khuôn sợi thủy tinh thường có chu kỳ làm nguội dài hơn từ hai đến ba lần so với khuôn điều chỉnh nhiệt độ.

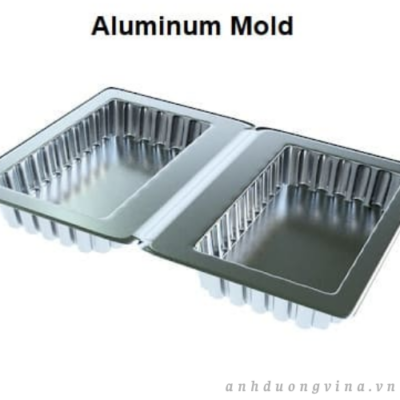

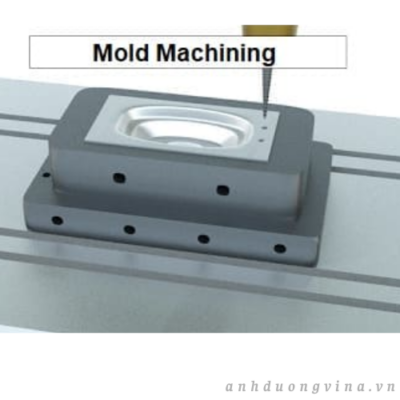

Nhôm dụng cụ

Nhôm mang lại khả năng điều chỉnh nhiệt độ vượt trội, giúp giảm thời gian chu kỳ sản xuất và tạo ra các linh kiện chất lượng cao:

Nhôm đúc

Các dụng cụ bằng nhôm đúc được tạo ra bằng cách sử dụng khuôn mẫu được gia công chính xác.

Nhôm chế tạo

Các dụng cụ bằng nhôm chế tạo được cấu tạo từ một hoặc nhiều khối nhôm được định hình và gia công chính xác để tạo thành khuôn. Mặc dù các dụng cụ này đắt hơn, nhưng chúng mang lại độ chính xác về kích thước vượt trội và cho phép tạo ra các thiết kế phức tạp hơn.

Các phương pháp khác nhau được sử dụng trong tạo hình nhiệt?

Dưới đây là giải thích về hai kỹ thuật tạo hình được sử dụng rộng rãi: tạo hình chân không và tạo hình bằng áp suất.

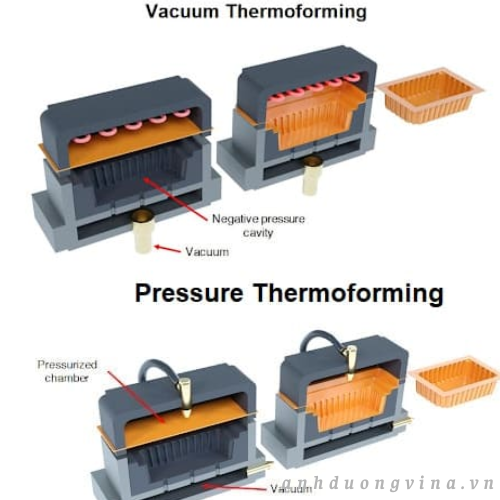

Tạo hình chân không

Trong phương pháp tạo hình bằng chân không, một lực hút chân không được tạo ra bên dưới tấm nhựa để kéo chặt nó vào khoang khuôn, tạo hình theo yêu cầu. Đây là kỹ thuật tạo hình nhiệt đơn giản nhất. Tuy nhiên, việc kiểm soát sự phân bố độ dày của chi tiết có thể là một thách thức. Điều cần thiết là áp suất chân không phải được áp dụng đều và đủ trên toàn bộ khuôn.



Tạo hình bằng áp lực

Trong phương pháp tạo hình bằng áp suất, áp suất không khí được kết hợp với chân không được tạo ra bên dưới khuôn để ép tấm nhựa vào khoang khuôn. Áp suất không khí bổ sung này cho phép tạo ra các chi tiết phức tạp hơn, chẳng hạn như bề mặt có vân, các đường cắt lõm và các cạnh sắc nét, những chi tiết khó đạt được chỉ bằng phương pháp tạo hình bằng chân không. Phương pháp này lý tưởng để tạo ra các sản phẩm có thiết kế phức tạp.

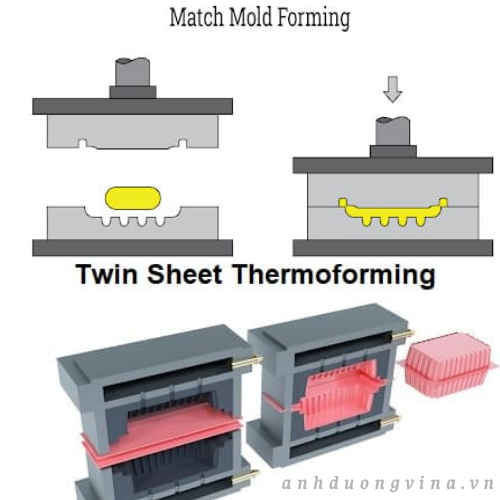

Tạo khuôn phù hợp

Gia công nhiệt bằng khuôn ghép bao gồm việc sử dụng cả khuôn đực và khuôn cái để tạo hình cho tấm nhựa nhiệt dẻo đã được nung nóng. Các khuôn này có thể được chế tạo từ các vật liệu như kim loại, thạch cao, gỗ hoặc nhựa epoxy. Khi hai nửa khuôn ghép lại với nhau, chúng sẽ ép tấm nhựa nhiệt dẻo vào đúng hình dạng của khuôn. Một lực hút chân không được áp dụng để loại bỏ không khí thừa và đảm bảo sự khít chặt. Phương pháp này tạo ra các bộ phận có độ dày thành nhất quán và tuân thủ chính xác các thông số kỹ thuật thiết kế. Nó cung cấp khả năng kiểm soát kích thước tuyệt vời và cho phép tạo ra các hình dạng chi tiết và phức tạp.



Tạo hình tấm đôi

Phương pháp tạo hình bằng hai tấm nhựa liên quan đến việc nung nóng và tạo hình đồng thời hai tấm nhựa bằng hai khuôn riêng biệt cho mỗi nửa của chi tiết. Sau đó, các khuôn được ép chặt vào nhau ở các cạnh để nối hai nửa lại với nhau. Phương pháp này được sử dụng để sản xuất các chi tiết ba chiều có thành đôi và các ống rỗng như ống dẫn khí, đường ống và bể chứa.

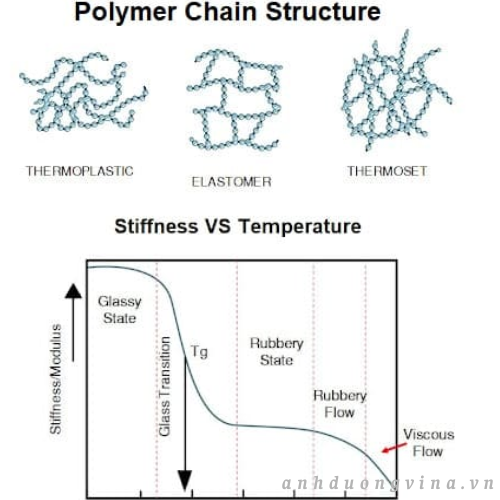

Nhựa nhiệt dẻo so với nhựa nhiệt rắn

Nhựa nhiệt dẻo và nhựa nhiệt rắn là các polyme có tính chất khác nhau khi tiếp xúc với nhiệt. Khi tiếp xúc với nhiệt, nhựa nhiệt dẻo sẽ tan chảy sau khi đóng rắn. Ngược lại, nhựa nhiệt rắn giữ nguyên hình dạng khi tiếp xúc với nhiệt và duy trì trạng thái rắn chắc. Sự khác biệt này giữa các vật liệu là yếu tố chính ảnh hưởng đến tuổi thọ và ứng dụng của chúng.

Vì nhựa nhiệt dẻo dễ dàng tan chảy khi tiếp xúc với nhiệt, chúng được sử dụng trong các ứng dụng mà vật liệu có thể tái chế. Nhựa nhiệt rắn là các polyme trải qua phản ứng hóa học khi được nung nóng, tạo ra một mạng lưới ba chiều gồm các phân tử liên kết với nhau. Quá trình này không thể đảo ngược, đảm bảo nhựa nhiệt rắn sẽ giữ nguyên hình dạng và không thể tan chảy. Kết quả là một loại nhựa cứng, rắn chắc, bền bỉ, chịu được nhiệt và hóa chất. Thuật ngữ nhựa nhiệt rắn thể hiện tính chất vật lý và thành phần hóa học của nhựa nhiệt rắn, với từ khóa là “đã đông cứng”, có nghĩa là nhựa không thể thay đổi.

Điểm khác biệt chính giữa hai loại nhựa này nằm ở quá trình đóng rắn của chúng. Nhựa nhiệt rắn tạo ra các liên kết hóa học mạnh trong quá trình đóng rắn, khiến chúng không thể định hình lại. Nhựa nhiệt dẻo không tạo ra các liên kết hóa học trong quá trình đóng rắn, yếu tố này giúp chúng có thể định hình lại và tái chế được. Các liên kết ba chiều được hình thành trong quá trình đóng rắn của nhựa nhiệt rắn là lý do tạo nên độ bền và khả năng chịu nhiệt của chúng, điều này không có trong quá trình đóng rắn của nhựa nhiệt dẻo.

Khả năng tái chế

Như có thể thấy từ đặc điểm của hai loại nhựa, nhựa nhiệt dẻo dễ tái chế và có thể được nấu chảy và tái sử dụng nhiều lần. Các bộ phận và linh kiện hiện có có thể được nghiền thành hạt và nấu chảy để tạo ra các bộ phận mới. Nhựa nhiệt dẻo có thể được xử lý theo nhiều cách, chẳng hạn như thêm nhựa nhiệt dẻo mới vào nhựa cũ đã được nghiền nhỏ để tạo ra các linh kiện mới. Việc tái sử dụng nhựa nhiệt dẻo là cần thiết vì phải mất vài thập kỷ nhựa mới phân hủy. Nhiều chương trình phát triển bền vững nhấn mạnh sự cần thiết phải tái sử dụng và tái chế nhựa nhiệt dẻo.

Các liên kết ngang của nhựa nhiệt rắn ngăn cản nhựa này tan chảy, định hình lại và tái sử dụng. Cấu trúc phân tử của nhựa nhiệt rắn mang lại cho chúng tuổi thọ sử dụng lâu dài nhưng lại cản trở việc tái cấu trúc và tái sử dụng. Cấu trúc rắn chắc của nhựa nhiệt rắn làm tăng tác hại của chúng đối với môi trường. Giống như nhựa nhiệt dẻo, nhựa nhiệt rắn phải mất nhiều thập kỷ mới phân hủy. Chúng có thể tồn tại trong bãi rác và không bao giờ thay đổi hình dạng.

Trị giá

Yếu tố chi phí đối với nhựa liên quan đến khả năng tái chế của chúng. Việc sản xuất nhựa nhiệt rắn đòi hỏi các công cụ đặc biệt cũng như chất độn và phụ gia cần thiết để hoàn thành quá trình liên kết ngang. Khía cạnh này của quy trình ảnh hưởng đến chi phí của nhựa nhiệt rắn và làm cho chúng đắt hơn. Mặc dù điều này cũng có thể đúng với nhựa nhiệt dẻo, nhưng khả năng tái chế của nhựa nhiệt dẻo có ảnh hưởng riêng biệt đến chi phí của chúng.

Cũng như nhiều khía cạnh khác trong sản xuất, các yếu tố chi phí đối với nhựa nhiệt rắn và nhựa nhiệt dẻo không nhất thiết phải đơn giản. Mặc dù quy trình sản xuất nhựa nhiệt rắn chậm và tốn thời gian, sự khác biệt về giá thành giữa hai loại nhựa này có thể dao động từ 0,90 đô la/pound đến 10 đô la/pound. Sự khác biệt này là do các đặc tính khác nhau của nhựa. Trong hầu hết các trường hợp, các kỹ sư lựa chọn giữa các loại nhựa dựa trên đặc tính, tính phù hợp với ứng dụng và chức năng của chúng mà không xét đến chi phí.

Những vật liệu nào được sử dụng trong quá trình tạo hình nhiệt?

Nhựa nhiệt dẻo là nguyên liệu thô của quá trình tạo hình nhiệt. Nhựa nhiệt dẻo là một nhóm lớn các polyme có thể được nung nóng đến một nhiệt độ cao nhất định và định hình lại một cách thuận nghịch, mà không làm thay đổi tính chất hóa học và sự chuyển pha liên quan. Chúng có thể chịu được nhiều chu kỳ nung nóng và làm nguội. Nhờ đặc tính này, nhựa nhiệt dẻo có thể được xử lý lại và là vật liệu có thể tái chế. Chỉ có nhựa nhiệt dẻo mới có thể được tạo hình nhiệt. Ngược lại, nhựa nhiệt rắn và nhựa đàn hồi không thể định hình lại sau khi các chuỗi polyme đã được liên kết chéo.



Nhiệt độ tạo hình được định nghĩa là khoảng nhiệt độ nằm giữa nhiệt độ chuyển pha thủy tinh và điểm nóng chảy của chất dẻo nhiệt. Khi nhiệt độ của chất dẻo nhiệt được tăng lên từ từ, lực liên phân tử trong chuỗi polymer sẽ yếu dần. Khi nhiệt độ vượt quá điểm chuyển pha thủy tinh, vật liệu sẽ chuyển từ trạng thái rắn cứng, giòn sang trạng thái mềm, dẻo, giống như cao su.

Nhựa nhiệt dẻo được phân loại thành hai loại: cấu trúc vô định hình và cấu trúc bán tinh thể.

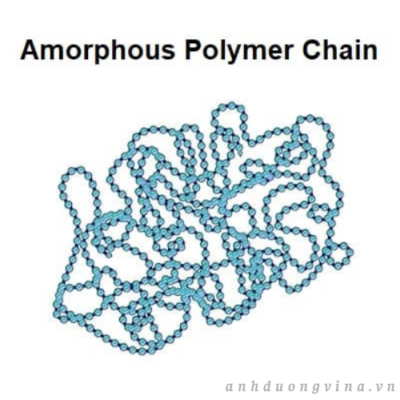

Nhựa nhiệt dẻo vô định hình

Nhựa nhiệt dẻo vô định hình có cấu trúc phân tử không trật tự và thể hiện phạm vi nhiệt độ hóa mềm rộng. Chúng mang lại một số lợi ích, bao gồm độ ổn định kích thước tuyệt vời, khả năng chống va đập được nâng cao, độ bám dính tốt với chất kết dính và dễ dàng tạo hình nhiệt hơn so với nhựa nhiệt dẻo bán tinh thể. Tuy nhiên, chúng có xu hướng có khả năng chống mỏi thấp hơn và dễ bị nứt do ứng suất hơn. Ví dụ về nhựa nhiệt dẻo vô định hình bao gồm polycarbonate, acrylic và polystyrene chịu va đập cao.

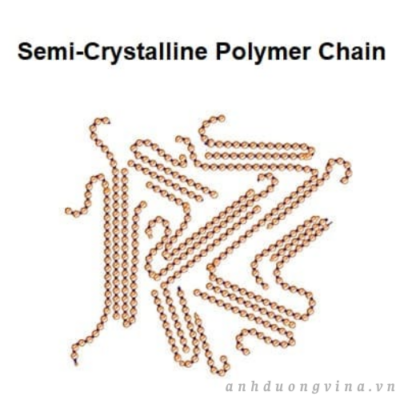

Nhựa nhiệt dẻo bán tinh thể

Nhựa nhiệt dẻo bán tinh thể có cấu trúc mạng lưới phân tử được sắp xếp tốt ở nhiệt độ dưới điểm nóng chảy. Chúng nổi tiếng với khả năng chống mài mòn và chịu lực vượt trội, thích hợp cho các ứng dụng kết cấu và các bộ phận nhựa có độ bền cao. Ngoài ra, chúng còn có khả năng kháng hóa chất và cách điện tốt hơn. Tuy nhiên, chúng cũng gặp một số khó khăn, chẳng hạn như khó khăn trong việc tạo hình nhiệt và liên kết với các thành phần khác, và khả năng chịu va đập chỉ ở mức trung bình. Ví dụ về nhựa nhiệt dẻo bán tinh thể bao gồm polyetylen, polypropylen và nylon.



Nhiều loại nhựa nhiệt dẻo rất phù hợp cho quá trình tạo hình bằng nhiệt. Bảng sau đây nêu bật những lựa chọn nổi bật nhất:

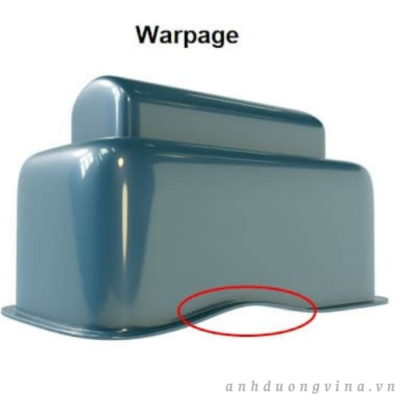

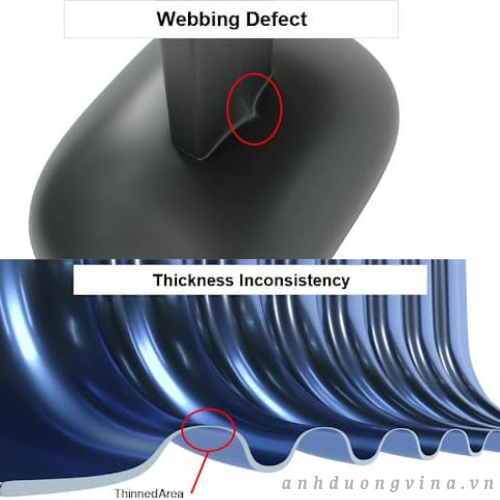

Những vấn đề và sự cố chất lượng nào có thể phát sinh trong quá trình tạo hình nhiệt?

Thành công trong quá trình tạo hình nhiệt phụ thuộc vào việc quản lý và thiết kế dụng cụ hiệu quả. Để tránh các khuyết tật do nhiễm bẩn, điều quan trọng là phải duy trì tất cả các vật liệu và dụng cụ ở nhiệt độ ổn định và đảm bảo chúng không bị ẩm và dính cặn nhựa.

Các thông số sau đây phải được tối ưu hóa và kiểm soát cẩn thận trong mỗi quy trình tạo hình nhiệt:

• Nhiệt độ tạo hình
• Nhiệt độ khuôn mẫu
• Chân không và/hoặc áp suất không khí
• Lưu lượng và nhiệt độ chất làm mát dạng lỏng hoặc không khí



Ghi chú:

1. Khi điều chỉnh nhiệt độ tạo hình, hãy đảm bảo rằng nhiệt độ đó vẫn nằm giữa nhiệt độ tạo hình và nhiệt độ nóng chảy.
2. Việc phân bố độ dày của chi tiết có thể được cải thiện bằng cách tạo hình sơ bộ tấm nhựa trước khi kéo vào khoang khuôn.

Ưu điểm và nhược điểm của phương pháp tạo hình nhiệt?

Ép nhiệt là quá trình tạo hình một tấm nhựa đã được nung nóng bằng cách đúc nó thành hình dạng mong muốn. Mặc dù quy trình đơn giản và hiệu quả, ép nhiệt tạo ra các sản phẩm bền chắc, có thể dễ dàng xử lý hoặc tái chế, và thường được thiết kế để sử dụng lâu dài. Bắt nguồn từ giải pháp thiết kế máy bay, ép nhiệt đã nhanh chóng phát triển thành một công nghệ được ứng dụng rộng rãi, nổi tiếng về sự tiện lợi và chất lượng cao.

Lợi ích của quá trình tạo hình nhiệt

Hiệu quả chi phí: Các bộ phận lớn thường là thành phần không thể thiếu trong các cụm lắp ráp và sản phẩm lớn hơn. Mặc dù các kỹ thuật tạo hình khác có thể sản xuất các bộ phận này, nhưng tạo hình nhiệt mang lại giải pháp tiết kiệm chi phí, thường đạt được kết quả với chi phí chỉ bằng một nửa và trong thời gian ngắn hơn so với các phương pháp sản xuất nhựa thay thế. Cho dù là tấm cửa xe, bảng điều khiển, đèn hậu hay bảng điều khiển trung tâm, tạo hình nhiệt đều mang lại kết quả nhanh hơn và tiết kiệm hơn.

Độ bền: Trong bối cảnh sản xuất hiện nay, độ bền của sản phẩm là vô cùng quan trọng, đặc biệt là khi xét đến những điều kiện khắc nghiệt mà chúng thường phải đối mặt. Độ bền của sản phẩm là một khía cạnh quan trọng góp phần vào sự hài lòng của khách hàng, đồng thời cũng là một lợi thế cạnh tranh then chốt trong marketing. Kỹ thuật tạo hình nhiệt với độ dày lớn rất hiệu quả trong việc tạo ra các sản phẩm lớn, chắc chắn, có thể chịu được thử thách của thời gian và đáp ứng kỳ vọng của người tiêu dùng về độ bền.

Chi phí dụng cụ: Khuôn ép nhiệt có thể được thiết kế hiệu quả bằng công nghệ in 3D hoặc thiết kế hỗ trợ máy tính (CAD). Những khuôn này, thường được chế tạo từ các vật liệu như silicone hoặc sợi thủy tinh, giúp loại bỏ nhu cầu mài, gia công hoặc các quy trình chế tạo dụng cụ phức tạp truyền thống. Ngược lại, việc phát triển khuôn kim loại tốn kém, mất thời gian và tốn nhiều công sức, đòi hỏi các chuyên gia lành nghề với chuyên môn cao.

Khuôn định hình nhiệt có thể được tạo ra và sẵn sàng sản xuất ngay trong cùng một ngày. Những khuôn này được chế tạo từ các vật liệu có giá thành rẻ hơn nhiều so với thép và sắt được sử dụng cho các loại khuôn khác, trong khi vẫn đạt được chất lượng cao tương đương.

Phát triển khuôn mẫu: Trong kỹ thuật tạo hình nhiệt, khuôn thường được chế tạo từ các vật liệu như gỗ hoặc epoxy. Những khuôn mẫu này có thể tạo ra nhiều chi tiết hoàn thiện khác nhau phản ánh thiết kế ban đầu. Các nguyên mẫu được làm từ cùng vật liệu với sản phẩm cuối cùng giúp xác định bất kỳ lỗi hoặc vấn đề nào trong thiết kế trước khi hoàn thiện khuôn mẫu sản xuất.

Tính linh hoạt trong thiết kế: Công nghệ tạo hình nhiệt mang lại tính linh hoạt đáng kể trong thiết kế, cho phép tạo ra các bộ phận phức tạp, chi tiết và có kích thước lớn mà không gặp phải những hạn chế đáng kể. Tính linh hoạt này là yếu tố then chốt trong việc sử dụng rộng rãi công nghệ này, đặc biệt là trong ngành công nghiệp ô tô, nơi việc giảm thiểu trọng lượng linh kiện là vô cùng quan trọng.

Nhược điểm

• Chi phí sản xuất từng bộ phận riêng lẻ có thể cao hơn so với phương pháp ép phun.
• Các bộ phận được đúc liền, chẳng hạn như ốc vít, chốt và kẹp, không được bao gồm.
• Với bất kỳ hình học nào, mặt trước sẽ giống với mặt sau.
• Độ dày của chi tiết có thể là một vấn đề và có thể không đồng đều trên tất cả các bề mặt của chi tiết.
• Tất cả các hình thức tạo hình nhiệt đều tạo ra một lượng lớn chất thải, và lượng chất thải này có thể được tái chế.

Phần kết luận

• Ép nhiệt là quá trình nung nóng nhựa nhiệt dẻo đến nhiệt độ tạo hình và kéo chúng qua khoang khuôn, nhờ đó chúng có được hình dạng ba chiều. Ép nhiệt có phạm vi ứng dụng rộng rãi.
• Gia công nhiệt được chia thành hai loại tùy thuộc vào độ dày tấm của chi tiết được tạo hình: gia công nhiệt tấm dày (0,060″ – 0,500″) – (1,5 – 12,7 mm) và gia công nhiệt tấm mỏng (dưới 0,060″).
• Bước đầu tiên trong quy trình tạo hình nhiệt là nung nóng tấm nhựa đến nhiệt độ tạo hình.
• Các công đoạn tạo hình giúp tấm kim loại phẳng ban đầu có các đặc tính ba chiều (chiều dài, chiều rộng và chiều cao). Các phương pháp tạo hình có thể là tạo hình chân không, tạo hình áp suất, tạo hình bằng khuôn cơ khí và tạo hình tấm đôi. Sau đó, các chi tiết đã được tạo hình sẽ được cắt bỏ khỏi tấm kim loại.
• Nhựa nhiệt dẻo dạng tấm là nguyên liệu ban đầu của quá trình tạo hình nhiệt. Loại nhựa này có thể chịu được các chu kỳ gia nhiệt và làm nguội, cho phép chúng được tái chế. Nhựa nhiệt dẻo có thể ở dạng vô định hình hoặc bán tinh thể.
• Nhiệt độ tạo hình là nhiệt độ cao hơn nhiệt độ chuyển pha thủy tinh và thấp hơn nhiệt độ nóng chảy.
• Khuôn có thể là công cụ tích cực hoặc tiêu cực, và vật liệu của nó ảnh hưởng đáng kể đến sự truyền nhiệt trên tấm kim loại.
• Các thông số cần tối ưu hóa và kiểm soát bao gồm nhiệt độ tạo hình, nhiệt độ khuôn, áp suất chân không và/hoặc áp suất không khí, và nhiệt độ chất làm mát dạng lỏng và/hoặc không khí.
• Quản lý dụng cụ và kiểm soát nhiệt độ đúng cách là chìa khóa để tạo hình nhiệt thành công.
