Phòng sạch dạng mô-đun: Công dụng, ngành công nghiệp và tiêu chuẩn

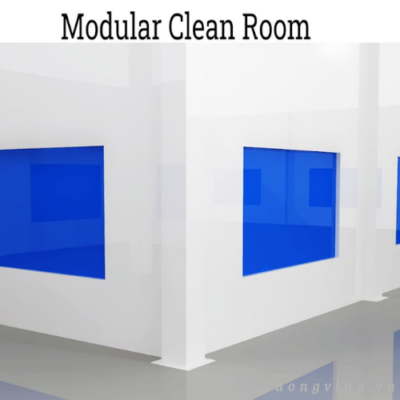

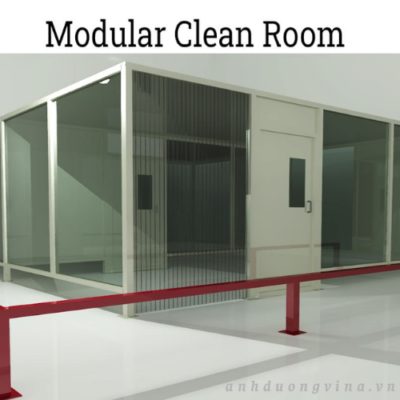

Phòng sạch dạng mô-đun là gì?

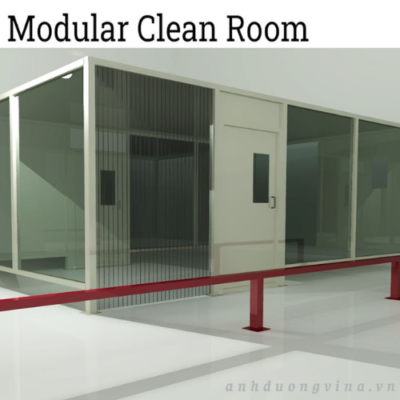

Phòng sạch dạng mô-đun là không gian được thiết kế sẵn nhằm giảm thiểu và kiểm soát sự hiện diện của các hạt siêu nhỏ. Những phòng sạch này được xây dựng bằng các tấm ghép sẵn, khớp nối liền mạch với khung. Chúng có thể được mua dưới dạng bộ kit để dễ dàng tự lắp ráp hoặc được xây dựng chuyên nghiệp bởi kỹ thuật viên lành nghề. Do thiết kế đơn giản hơn và các thành phần tiết kiệm chi phí, phòng sạch dạng mô-đun thường tiết kiệm hơn so với các phòng sạch truyền thống.

Với cấu trúc linh hoạt và khả năng lắp đặt nhanh chóng, phòng sạch dạng mô-đun có thể được lắp ráp và vận hành nhanh chóng, mang đến giải pháp tuyệt vời cho các dự án cần gấp.



Về cơ bản, có hai loại phòng sạch dạng mô-đun, được phân biệt bởi loại vách mà chúng sử dụng: vách cứng và vách mềm. Phòng sạch vách cứng sử dụng các tấm chắc chắn được làm từ các vật liệu như nhựa, nhôm, thạch cao hoặc gỗ. Ngược lại, phòng sạch vách mềm dựa vào hệ thống vách ngăn được làm từ nhiều loại rèm khác nhau, thường là nhựa hoặc vinyl.

Phòng sạch dạng mô-đun có những ứng dụng gì?

Phòng sạch dạng mô-đun là những hệ thống khép kín linh hoạt, có thể tùy chỉnh, được thiết kế để tạo ra môi trường được kiểm soát trong bất kỳ cơ sở sản xuất hoặc phòng thí nghiệm nào. Bằng cách sử dụng cấu trúc mô-đun, phòng sạch có thể được lắp ráp nhanh chóng và trang bị thêm vào các không gian hiện có, đảm bảo chất lượng không khí, độ ẩm, áp suất, nhiệt độ và mức độ hạt bụi được kiểm soát. Các hệ thống phòng sạch linh hoạt này rất quan trọng đối với các ngành công nghiệp đang nỗ lực đáp ứng các tiêu chuẩn kiểm soát ô nhiễm nghiêm ngặt, phân loại ISO và hướng dẫn GMP (Thực hành sản xuất tốt). Là các đơn vị mô-đun độc lập, chúng cung cấp điều kiện cực kỳ sạch sẽ cho các quy trình như thử nghiệm sản phẩm, kiểm soát chất lượng, lắp ráp, đóng gói và nghiên cứu.

Thiết kế tiên tiến và kỹ thuật chính xác của các phòng sạch dạng mô-đun tạo ra môi trường biệt lập, bảo vệ thiết bị hoặc quy trình nhạy cảm khỏi các chất gây ô nhiễm bao gồm bụi, vi khuẩn, vi sinh vật, các hạt trong không khí và sự thay đổi nhiệt độ. Phòng sạch dạng mô-đun được sử dụng rộng rãi trong các ngành công nghiệp như dược phẩm, công nghệ sinh học, thiết bị y tế, vi điện tử, chất bán dẫn, hàng không vũ trụ, sản xuất ô tô, chế biến thực phẩm và phòng thí nghiệm nghiên cứu. Kiến trúc có thể mở rộng và được chế tạo sẵn của chúng hỗ trợ các giải pháp phòng sạch tạm thời, di động hoặc cố định được thiết kế phù hợp với nhu cầu sản xuất đang phát triển.

Ứng dụng của phòng sạch dạng mô-đun

Xét nghiệm dịch bệnh

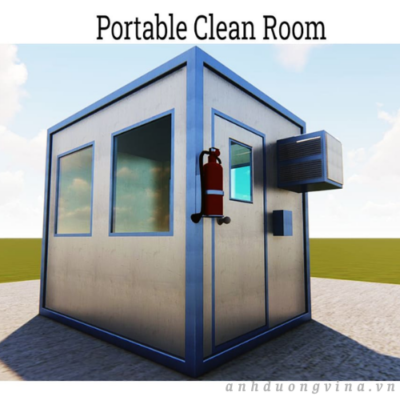

Do các phòng sạch dạng mô-đun có tính di động và có thể triển khai nhanh chóng, chúng đóng vai trò quan trọng trong ứng phó khẩn cấp, chẳng hạn như xét nghiệm dịch bệnh và đại dịch. Các mô-đun phòng sạch di động cho phép chẩn đoán y tế tại chỗ, xử lý mẫu và các hoạt động an toàn sinh học ở những khu vực thiếu cơ sở hạ tầng phòng thí nghiệm cố định. Khả năng này đặc biệt có giá trị ở các địa điểm xa xôi, nông thôn hoặc tạm bợ, đảm bảo các khu vực hạn chế nguồn lực có thể tiếp cận với việc kiểm soát nhiễm trùng đáng tin cậy và đánh giá ô nhiễm nhanh chóng trong các đợt bùng phát dịch bệnh hoặc các trường hợp khẩn cấp về sức khỏe cộng đồng.



Mở rộng

Đối với các công ty đang phát triển nhanh chóng hoặc cần tăng năng lực sản xuất, phòng sạch dạng mô-đun cung cấp giải pháp tiện lợi và hiệu quả để mở rộng không gian phòng thí nghiệm, khu vực sản xuất hoặc khu vực kiểm soát chất lượng hiện có. Các tấm panel được thiết kế sẵn có thể được lắp ráp và đưa vào hoạt động trong vòng chưa đầy một ngày, giảm thiểu thời gian ngừng hoạt động, gián đoạn và chi phí xây dựng. Việc lắp đặt nhanh chóng này làm cho phòng sạch dạng mô-đun trở thành lựa chọn lý tưởng cho các cơ sở thích ứng với các yêu cầu quy trình làm việc thay đổi, mở rộng quy mô để ra mắt sản phẩm mới hoặc đáp ứng các tiêu chuẩn quy định cao hơn mà không cần thời gian xây dựng kéo dài.

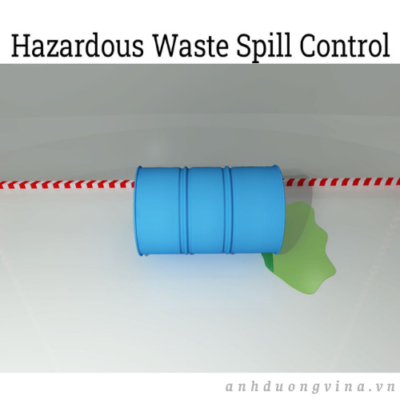

Chất thải nguy hại

Kiểm soát chất thải nguy hại là điều cần thiết cho an toàn lao động, bảo vệ môi trường và tuân thủ quy định. Phòng sạch dạng mô-đun được thiết kế đặc biệt để lắp ráp nhanh chóng thành phòng chứa hoặc buồng cách ly nhằm xử lý, lưu trữ và thải bỏ các chất nguy hại một cách an toàn. Công nghệ phòng sạch đảm bảo thu giữ hiệu quả khói hóa chất, các hạt bụi và tác nhân sinh học, giảm thiểu rủi ro liên quan đến sự cố tràn, rò rỉ hoặc lây nhiễm chéo. Phòng chứa dạng mô-đun là giải pháp vô cùng hữu ích cho các ngành công nghiệp cần khử trùng khẩn cấp, xử lý vật liệu nguy hại hoặc không gian cách ly tạm thời.



Nghiên cứu giáo dục

Các giáo sư đại học và các cơ sở giáo dục thường yêu cầu các phòng nghiên cứu chuyên dụng để phục vụ cho việc trình diễn của sinh viên và đào tạo thực hành trong phòng thí nghiệm. Phòng sạch dạng mô-đun cung cấp một giải pháp linh hoạt, tiết kiệm chi phí để tạo ra môi trường được kiểm soát trong các phòng thí nghiệm giảng dạy hoặc cơ sở nghiên cứu. Những phòng thí nghiệm khép kín dạng mô-đun này cung cấp trải nghiệm học tập thực hành an toàn, giúp sinh viên quan sát các quy trình kiểm soát ô nhiễm, kỹ thuật vô trùng và xác nhận quy trình.

Đối với các trường học đang gặp khó khăn về ngân sách, phòng sạch dạng mô-đun là một giải pháp kinh tế thay thế cho phương pháp xây dựng truyền thống, giúp đẩy nhanh quá trình phê duyệt và giảm chi phí đầu tư. Chúng cũng hỗ trợ việc cấu hình lại hoặc di dời khi yêu cầu của chương trình thay đổi, góp phần tạo nên giá trị và tiện ích lâu dài cho giáo dục STEM, nghiên cứu tiên tiến và chương trình đào tạo nghề.

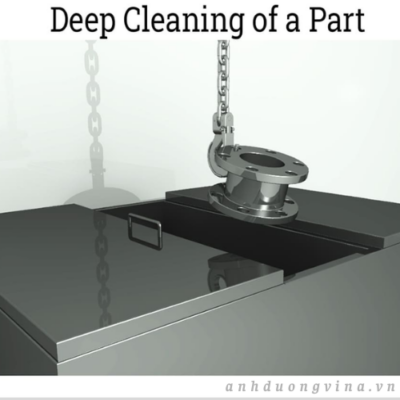

Vệ sinh sâu

Trong nhiều môi trường sản xuất và công nghiệp, thường xảy ra các tình huống mà các bộ phận hoặc linh kiện đòi hỏi quy trình làm sạch tiên tiến vượt xa các quy trình tiêu chuẩn. Phòng sạch dạng mô-đun đóng vai trò là không gian biệt lập, tiện lợi để khử trùng kỹ lưỡng, làm sạch chính xác hoặc lắp ráp cuối cùng trong điều kiện đạt tiêu chuẩn phòng sạch. Điều này đặc biệt quan trọng đối với các nhà sản xuất thực hiện các dự án ngắn hạn, sản xuất các mặt hàng chuyên dụng với số lượng thấp hoặc ứng phó với các sự cố ô nhiễm bất ngờ. Phòng làm sạch sâu dạng mô-đun được trang bị hệ thống lọc HEPA, cửa khóa khí và bố cục có thể tùy chỉnh để tối đa hóa khả năng kiểm soát quy trình và tính linh hoạt trong vận hành.

Ngay cả những công ty không thường xuyên vận hành phòng sạch cũng được hưởng lợi từ tính sẵn có và hiệu quả tức thì của việc thuê phòng sạch dạng mô-đun hoặc lắp đặt tạm thời. Các hệ thống này giúp việc tuân thủ các tiêu chuẩn làm sạch của khách hàng hoặc quy định trở nên khả thi và tiết kiệm chi phí, bảo vệ chất lượng sản phẩm và uy tín thương hiệu.



Môi trường không ô nhiễm

Phòng sạch dạng mô-đun được thiết kế đặc biệt để duy trì môi trường không khí siêu sạch, không chứa chất gây ô nhiễm, cần thiết cho các quy trình nhạy cảm trong phòng thí nghiệm, công nghiệp hoặc sản xuất công nghệ cao. Điều kiện được kiểm soát bên trong phòng sạch dạng mô-đun hầu như loại bỏ bụi, vi khuẩn, hợp chất hữu cơ dễ bay hơi (VOC) và các hạt siêu nhỏ trong không khí, những tác nhân có thể ảnh hưởng đến chất lượng sản phẩm hoặc năng suất quy trình. Hệ thống lọc không khí hiệu quả cao và hệ thống áp suất dương đảm bảo phân loại phòng sạch từ ISO 5 đến ISO 8, đáp ứng các yêu cầu của khách hàng và tuân thủ quy định về môi trường sản xuất sạch.

Khả năng lắp đặt nhanh chóng và sẵn sàng vận hành của các phòng sạch dạng mô-đun khiến chúng trở nên không thể thiếu trong việc giảm thời gian ngừng hoạt động trong các ứng dụng quan trọng như sản xuất chất bán dẫn, bào chế dược phẩm và đóng gói vô trùng. Bằng cách giảm thiểu rủi ro ô nhiễm môi trường, chúng giúp các tổ chức duy trì quản lý chất lượng nhất quán và sẵn sàng cho các cuộc kiểm toán.



Hóa chất

Từ nghiên cứu trong phòng thí nghiệm đến các quy trình công nghiệp quy mô lớn, các tổ chức xử lý hóa chất nguy hiểm, ăn mòn hoặc dễ bay hơi đều cần một môi trường với sự kiểm soát nghiêm ngặt về ô nhiễm và phơi nhiễm. Phòng sạch dạng mô-đun và vách ngăn phòng sạch mềm cung cấp một giải pháp thay thế tiết kiệm chi phí cho các cấu trúc cố định để xử lý hóa chất, phân tích hóa chất và pha chế vô trùng. Cấu trúc chắc chắn, khả năng quản lý luồng không khí có thể tùy chỉnh và khả năng tích hợp dễ dàng với tủ hút khí và hệ thống an toàn đảm bảo không gian làm việc đáng tin cậy để lưu trữ hóa chất, chuẩn bị mẫu và kiểm tra chất lượng, đồng thời giảm chi phí vận hành.

Quy trình lắp ráp

Một số hoạt động lắp ráp công nghiệp—bao gồm lắp ráp điện tử, quang học, linh kiện hàng không vũ trụ và đóng gói thực phẩm—yêu cầu không gian làm việc sạch sẽ, được kiểm soát môi trường để đảm bảo hoạt động đúng cách và tuân thủ các tiêu chuẩn chất lượng. Mặc dù không phải tất cả các quy trình đều yêu cầu tiêu chuẩn phòng sạch ISO cao nhất, nhưng phòng sạch dạng mô-đun cung cấp khả năng kiểm soát môi trường có thể cấu hình, đặc tính chống tĩnh điện và sơ đồ mặt bằng linh hoạt có thể được thiết kế xung quanh một dây chuyền lắp ráp hoặc trạm làm việc cụ thể. Khả năng thích ứng này hỗ trợ sản xuất đúng thời điểm, giảm thiểu rủi ro xử lý vật liệu và cho phép dễ dàng cấu hình lại để hỗ trợ các thay đổi quy trình trong tương lai.

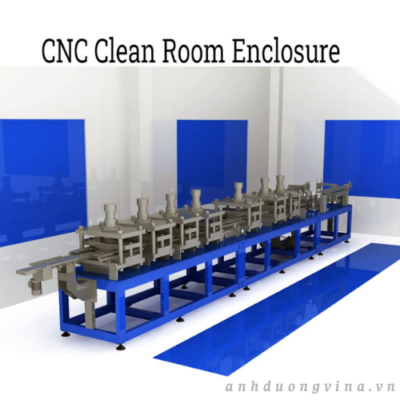

CNC

Các ứng dụng gia công chính xác, chẳng hạn như các ứng dụng liên quan đến máy CNC (Điều khiển số bằng máy tính), đòi hỏi quản lý môi trường nghiêm ngặt để ngăn ngừa các lỗi sản xuất tốn kém, hỏng hóc thiết bị hoặc các khuyết tật liên quan đến ô nhiễm. Phòng sạch CNC dạng mô-đun được thiết kế để bao bọc thiết bị phay, máy tiện và máy phay CNC, bảo vệ chúng khỏi bụi, các hạt nhỏ, sự thay đổi nhiệt độ và rung động. Vỏ bảo vệ này không chỉ kéo dài tuổi thọ máy móc mà còn đảm bảo năng suất sản phẩm cao hơn và tính lặp lại trong các hoạt động sản xuất có độ chính xác cao.

Các buồng sạch dạng mô-đun dành cho hoạt động CNC có nhiều cấp độ ISO khác nhau và có thể được thiết kế với khả năng giảm tiếng ồn, kiểm soát nhiệt độ vượt trội và tích hợp dễ dàng với hệ thống tự động hóa xử lý vật liệu. Cho dù là nâng cấp các cơ sở hiện có hay tích hợp các khu vực phòng sạch vào các công trình xây dựng mới, các buồng sạch CNC dạng mô-đun đều mang lại hiệu quả tiết kiệm chi phí, hiệu quả hoạt động và tuân thủ các quy định tốt hơn.



Công dụng và lợi ích bổ sung

Ngoài những ứng dụng cụ thể đã nêu ở trên, phòng sạch dạng mô-đun ngày càng được sử dụng rộng rãi trong các lĩnh vực mới nổi như công nghệ nano, y học tái tạo, in 3D và sản xuất pin. Tính linh hoạt vốn có, hiệu quả năng lượng và khả năng tuân thủ các tiêu chuẩn phòng sạch (bao gồm ISO 14644 và USP 797/800) khiến chúng trở thành một khoản đầu tư thông minh cho các tổ chức muốn mở rộng quy mô hoạt động, đảm bảo nguồn tài trợ hoặc đẩy nhanh tiến độ đưa sản phẩm ra thị trường. Khả năng thuê, cho thuê hoặc mua hệ thống phòng sạch dạng mô-đun càng làm tăng thêm tính linh hoạt, biến chúng trở thành lựa chọn ưu tiên cho các công ty khởi nghiệp R&D, các nhà sản xuất theo hợp đồng và các công ty đang khám phá phát triển sản phẩm mới.

Khi lựa chọn nhà cung cấp phòng sạch dạng mô-đun, cần xem xét các yếu tố như chứng nhận phòng sạch, thông số kỹ thuật hệ thống vách mô-đun, thiết kế luồng không khí (tầng hoặc xoáy), khả năng tích hợp liền mạch với hệ thống HVAC hiện có và hỗ trợ kỹ thuật sau bán hàng. Các nhà cung cấp phòng sạch hàng đầu thường cung cấp dịch vụ lắp đặt trọn gói, đào tạo nhân viên và bảo trì để đảm bảo tuân thủ quy định và hoạt động không bị gián đoạn.

Các loại phòng sạch dạng mô-đun khác nhau như thế nào?

Phòng sạch dạng mô-đun có nhiều loại khác nhau, mỗi loại được thiết kế riêng cho nhu cầu cụ thể của ngành công nghiệp mà chúng phục vụ. Các giải pháp phòng sạch lắp ghép sẵn này kết hợp chức năng và độ bền của phòng sạch truyền thống với tính linh hoạt được nâng cao, cho phép lắp đặt hiệu quả, tiết kiệm chi phí và khả năng thích ứng cao. Hệ thống phòng sạch dạng mô-đun ngày càng được áp dụng rộng rãi trong các lĩnh vực phát triển nhanh như dược phẩm, công nghệ sinh học, sản xuất điện tử, hàng không vũ trụ và sản xuất thiết bị y tế, nơi kiểm soát ô nhiễm nghiêm ngặt và tuân thủ quy định là điều thiết yếu.

Việc phân loại phòng sạch phụ thuộc vào chất lượng không khí, được đánh giá dựa trên sự hiện diện của các hạt sol khí, vi sinh vật trong không khí, bụi và hơi hóa chất. Các tiêu chuẩn phòng sạch quan trọng, chẳng hạn như ISO 14644-1 và Tiêu chuẩn Liên bang 209E, xác định mức độ sạch bằng cách định lượng số lượng hạt cho phép trên mỗi mét khối. Mỗi phòng sạch dạng mô-đun đều trải qua quá trình kiểm tra và chứng nhận nghiêm ngặt để đáp ứng phân loại phòng sạch cần thiết, đảm bảo hiệu suất ổn định cho các quy trình quan trọng.

Thiết kế và thông số kỹ thuật của phòng sạch dạng mô-đun được định hướng bởi các yêu cầu sản xuất, chế tạo và lắp ráp chính xác, từ đó quyết định các tiêu chuẩn sạch cần thiết (như ISO Class 5, 6, 7 hoặc 8). Việc lựa chọn các thành phần, vật liệu, hệ thống tường, bề mặt và các đặc điểm nội thất được xác định cẩn thận trước khi lắp ráp, với sự tuân thủ nghiêm ngặt các quy trình và thực tiễn tốt nhất về phòng sạch trong quá trình xây dựng. Kế hoạch cẩn thận này giúp duy trì kiểm soát môi trường, quản lý luồng không khí và đảm bảo tuân thủ các quy định về vệ sinh và kiểm soát ô nhiễm của ngành.

Các loại phòng sạch dạng mô-đun

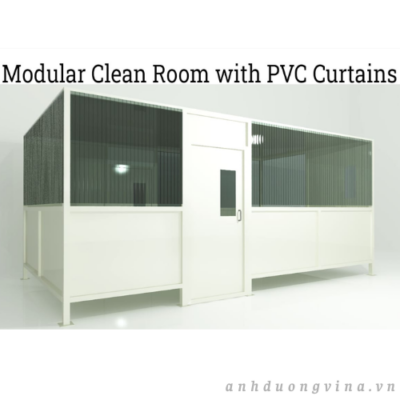

Tường mềm

Hầu hết các phòng sạch dạng mô-đun đang được sử dụng hiện nay thuộc loại vách mềm, đặc trưng bởi các bức tường rèm bằng vinyl hoặc PVC linh hoạt và cấu trúc nhỏ gọn, nhẹ hơn so với các phòng sạch vách cứng truyền thống. Phòng sạch vách mềm mang lại giải pháp tiết kiệm chi phí khi không gian, tính mô-đun và tính di động là những yếu tố quan trọng, khiến chúng trở nên phổ biến trong các ngành công nghiệp yêu cầu môi trường được kiểm soát tạm thời hoặc có thể cấu hình lại.

Phòng sạch vách mềm thường được mô tả bằng các thuật ngữ như lắp ghép sẵn, di động và dạng lều. Chúng tối ưu hóa khả năng chi phí, lắp đặt nhanh chóng và khả năng mở rộng, vì chúng có thể được mở rộng hoặc di dời nhanh chóng khi nhu cầu sản xuất thay đổi. Khi cần thêm một lớp cách ly bên trong phòng sạch vách cứng hoặc khu vực sản xuất tiêu chuẩn, phòng sạch vách mềm có thể được triển khai ngay lập tức để phân vùng và kiểm soát ô nhiễm.

Các phòng sạch này thường có kích thước mô-đun tiêu chuẩn từ 8’x8′ đến 12’x24′, với các tiêu chuẩn ISO Class 6, 7 và 8 có thể cấu hình. Các nhà sản xuất phòng sạch có thể tùy chỉnh kích thước tấm vách, hệ thống khung, lối vào và các tùy chọn lọc để đáp ứng các yêu cầu dự án cụ thể.

Phòng sạch dạng mô-đun vách mềm là lựa chọn tiết kiệm chi phí nhất cho các môi trường quan trọng, được xây dựng bằng khung nhôm hoặc thép không gỉ sơn tĩnh điện và các tấm rèm trong suốt. Bộ lọc HEPA hoặc ULPA tích hợp, đèn LED gắn trần và hệ thống luồng khí laminar thẳng đứng giúp đảm bảo kiểm soát hạt tối ưu và bảo vệ các hoạt động nhạy cảm. Không khí được lưu thông xuống dưới, loại bỏ các hạt bụi và duy trì mức độ ô nhiễm thấp cho các ngành công nghiệp nhạy cảm.

Những phòng này có thể được lắp đặt trong các cơ sở hiện có, xây dựng như các cấu trúc mô-đun độc lập hoặc treo từ trần nhà để tối ưu hóa việc sử dụng không gian sẵn có. Các ứng dụng điển hình bao gồm các nhà thuốc pha chế, nghiên cứu y tế và dược phẩm, lắp ráp vi điện tử, sản xuất chính xác, chế tạo chất bán dẫn và công việc phòng thí nghiệm nơi yêu cầu chứng nhận độ sạch ISO.

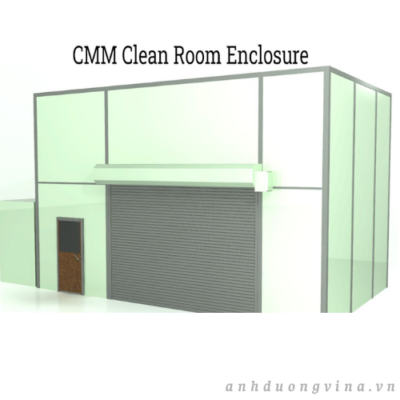

Máy đo phối hợp (Phòng sạch CMM)

Phòng sạch CMM được thiết kế đặc biệt để tạo ra môi trường được kiểm soát chặt chẽ cho Máy đo tọa độ (CMM), rất cần thiết cho việc đo chính xác tọa độ trục X, Y và Z trong các quy trình kiểm soát chất lượng. Với khả năng cách âm, điều chỉnh nhiệt độ và cách ly rung động tiên tiến, các phòng kín này bảo vệ thiết bị đo lường nhạy cảm, giảm thiểu sự biến động của môi trường và đảm bảo độ chính xác đo lường, yếu tố quan trọng đối với các ứng dụng hàng không vũ trụ, ô tô và sản xuất chính xác cao.

Chức năng chính của phòng sạch CMM là loại bỏ các rủi ro do sự thay đổi nhiệt độ và ô nhiễm trong không khí có thể ảnh hưởng đến phép đo kích thước, đảm bảo độ tin cậy và khả năng truy xuất nguồn gốc của các phép đo sản phẩm và tuân thủ các tiêu chuẩn nghiêm ngặt của ngành.

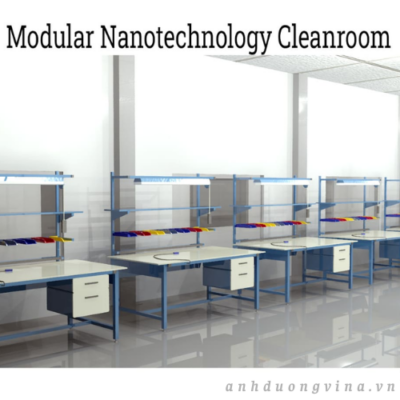

Phòng sạch công nghệ nano

Phòng sạch công nghệ nano đóng vai trò thiết yếu trong các ngành công nghiệp tiên tiến, bao gồm sản xuất chất bán dẫn, sản xuất MEMS, nghiên cứu dược phẩm và kỹ thuật vật liệu nano. Những phòng sạch này cung cấp môi trường có nồng độ hạt cực thấp—thường đạt tiêu chuẩn ISO Class 3, 4 hoặc 5—để bảo vệ các linh kiện nano cực kỳ nhạy cảm khỏi sự nhiễm bẩn bởi các hạt, khí, hợp chất hữu cơ dễ bay hơi (VOC) và độ ẩm. Thiết kế phòng sạch công nghệ nano chú trọng đến hệ thống lọc không khí hiện đại, quy trình mặc trang phục chuyên dụng và kiểm soát hơi hóa chất để ngăn ngừa lây nhiễm chéo và duy trì tính toàn vẹn cũng như hiệu suất của các quy trình chế tạo vi mô và lắp ráp nano tinh vi.

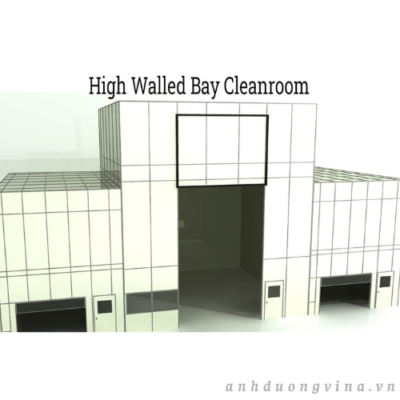

Phòng sạch dạng mô-đun cao tầng

Phòng sạch dạng mô-đun trần cao được thiết kế để đáp ứng các dự án chế tạo quy mô lớn, chủ yếu dành cho kỹ thuật hàng không vũ trụ, tích hợp vệ tinh và các ngành sản xuất tiên tiến. Với trần nhà cực cao, tấm vách chịu lực và cấu trúc được thiết kế riêng, các khoang mô-đun này cho phép lắp ráp thiết bị quá khổ, tích hợp sạch sẽ các vệ tinh nhạy cảm và duy trì các tiêu chuẩn sạch sẽ nghiêm ngặt. Phòng sạch trần cao mang lại khả năng mở rộng, kiểm soát hạt vượt trội và tích hợp liền mạch cần cẩu hoặc hệ thống nâng để xử lý các bộ phận lớn trong không gian làm việc được kiểm soát ô nhiễm.

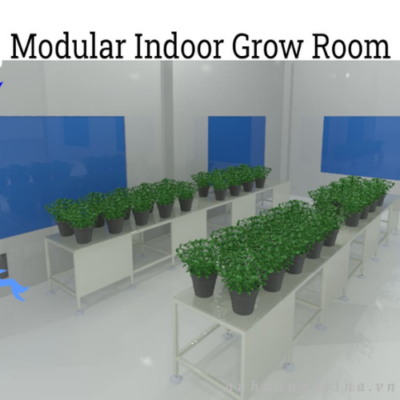

Phòng sạch để trồng trọt và canh tác

Các phòng sạch dùng để trồng trọt và canh tác được thiết kế riêng để hỗ trợ thụ phấn chéo, nghiên cứu công nghệ sinh học và nông nghiệp trong nhà thương mại bằng cách duy trì nhiệt độ, độ ẩm và chất lượng không khí chính xác cho quá trình ươm giống và sản xuất cây trồng. Các buồng sạch này có tường cách nhiệt, hệ thống HVAC hiệu suất cao và hệ thống giám sát môi trường để bảo vệ khỏi ô nhiễm, bào tử, sâu bệnh và các yếu tố bên ngoài khác có thể ảnh hưởng tiêu cực đến năng suất và chất lượng cây trồng.

Các đặc điểm quan trọng của phòng trồng trọt và canh tác bao gồm hệ thống lọc HEPA chống bụi và vi sinh vật, quy trình vệ sinh mạnh mẽ, hệ thống diệt khuẩn bằng tia cực tím và chênh lệch áp suất để ngăn ngừa lây nhiễm chéo giữa các loại cây trồng. Lối vào rộng rãi và bố cục nội thất dạng mô-đun giúp dễ dàng di chuyển cây trồng, dụng cụ và thiết bị thu hoạch, làm cho những phòng này trở nên lý tưởng cho việc trồng cần sa, nhân giống hạt giống và các cơ sở nghiên cứu và phát triển nông nghiệp yêu cầu kiểm soát khí hậu ổn định và tuân thủ các quy định.

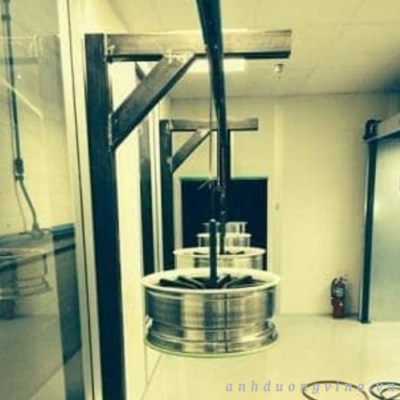

Phòng sạch phủ

Mục đích của phòng sạch dùng cho quá trình phủ lớp là để cách ly các hoạt động phủ lớp bề mặt—như phủ quang học, sơn hoặc phun—khỏi các chất gây ô nhiễm bên ngoài nhằm đảm bảo chất lượng sản phẩm và tính lặp lại của quy trình. Các phòng sạch này được thiết kế để đáp ứng các tiêu chuẩn sạch nghiêm ngặt của ISO, hỗ trợ hệ thống thông gió thích hợp giúp thu giữ các hạt bụi trong không khí và các hợp chất nguy hại được tạo ra trong quá trình phủ lớp.

Ngoài việc kiểm soát ô nhiễm, phòng sạch dùng cho lớp phủ là yếu tố thiết yếu đối với an toàn lao động, vì nhiều loại lớp phủ chứa các hóa chất dễ bay hơi hoặc dễ cháy. Môi trường khép kín giúp giảm nguy cơ bắt lửa và tiếp xúc với các chất độc hại, hỗ trợ tuân thủ các quy định của OSHA và các quy định về môi trường. Luồng không khí thích hợp, hệ thống hút khí có bộ lọc và sàn chống tĩnh điện giúp giảm thiểu hơn nữa các mối nguy hiểm trong quá trình vận hành.

Quy trình phủ lớp trong phòng sạch có thể bao gồm các khe hở băng tải xuyên tường, hộp thao tác kín hoặc tích hợp robot để tự động xử lý vật liệu và tăng năng suất trong không gian làm việc được kiểm soát ô nhiễm.

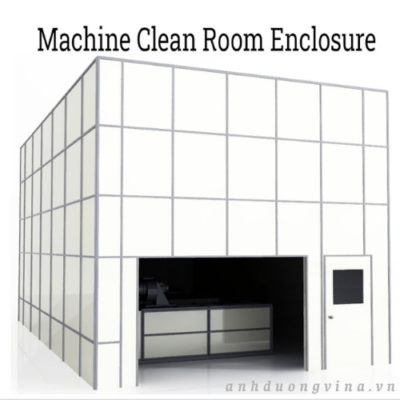

Phòng sạch bằng máy móc

Việc tiếp xúc không kiểm soát với các hạt bụi trong không khí, độ ẩm và nhiệt độ dao động có thể ảnh hưởng đến chất lượng sản phẩm trong quá trình sản xuất. Bằng cách sử dụng phòng sạch máy móc, các nhà sản xuất tạo ra một môi trường được bảo vệ và kiểm soát chặt chẽ, được thiết kế cho tự động hóa công nghiệp, lắp ráp điện cơ và vận hành thiết bị nhạy cảm. Những phòng sạch này bảo vệ các quy trình và máy móc quan trọng khỏi các chất gây ô nhiễm, cho phép doanh nghiệp đáp ứng các tiêu chuẩn đảm bảo chất lượng nghiêm ngặt.

Phòng sạch dành cho máy móc được cấu tạo từ các tấm mô-đun, gioăng kín môi trường, hệ thống tiện ích quy trình tích hợp và hệ thống thông gió tiên tiến, đảm bảo điều kiện tối ưu cho gia công CNC, lắp ráp vi điện tử hoặc sản xuất thiết bị y tế. Việc triển khai các buồng sạch mô-đun cho các quy trình máy móc có thể làm giảm đáng kể tỷ lệ sản phẩm bị loại bỏ, tăng hiệu quả hoạt động, giảm tỷ lệ phế phẩm và giảm thiểu rủi ro lây nhiễm chéo giữa các thiết bị.



Phòng sạch vô trùng

Các phòng sạch vô trùng dạng mô-đun được thiết kế đặc biệt để hoàn toàn không có chất gây ô nhiễm và các hạt vi sinh vật, trở thành tiêu chuẩn vàng cho khoa học sự sống, công nghệ sinh học, nghiên cứu y sinh và sản xuất thiết bị y tế vô trùng. Với bề mặt liền mạch, không xốp và không bong tróc, môi trường phòng sạch này dễ dàng chịu được các quy trình làm sạch và khử trùng vi sinh thường xuyên cần thiết cho các hoạt động sản xuất và pha chế dược phẩm.

Các tính năng chính bao gồm luồng khí định hướng, chênh lệch áp suất dương, cửa thông để chuyển vật liệu và hệ thống giám sát môi trường tích hợp. Mục tiêu tổng quát của phòng sạch vô trùng là loại bỏ ô nhiễm và sự phát triển của vi khuẩn, từ đó bảo vệ độ vô trùng của sản phẩm, sự an toàn của bệnh nhân và tuân thủ các quy định từ các cơ quan như FDA hoặc EMA.

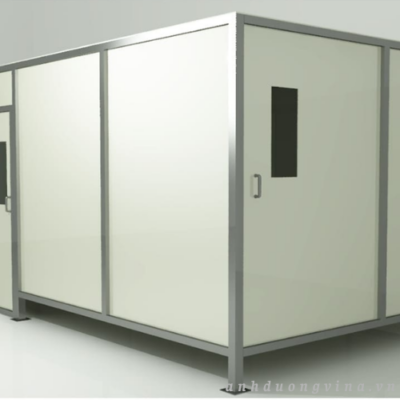

Tường cứng

Phòng sạch dạng mô-đun vách cứng có các bức tường dạng tấm đặc được làm từ các vật liệu như composite bọc nhôm, thép không gỉ hoặc laminate áp suất cao. Không giống như phòng sạch vách mềm, các buồng sạch này tạo thành một cấu trúc chắc chắn, tự đỡ hoàn chỉnh với hệ thống khung trần, hệ thống chiếu sáng tích hợp và hệ thống mái có thể đi lại được (tùy chọn), mang lại độ bền cao hơn, khả năng chống va đập tốt hơn và khả năng lắp đặt bán cố định.

Lý tưởng cho các phòng thí nghiệm thử nghiệm, môi trường nghiên cứu tiên tiến, lắp ráp điện tử và các ứng dụng mà việc kiểm soát nhiệt độ và độ ẩm chính xác là vô cùng quan trọng, phòng sạch vách cứng cung cấp khả năng bảo vệ nâng cao chống lại các hạt bụi trong không khí. Các ưu điểm chính bao gồm khả năng chống va đập cao, dễ dàng vệ sinh, hệ thống chiếu sáng LED tối ưu và khả năng quan sát toàn diện từ bên ngoài để nhân viên dễ dàng theo dõi – tất cả đều góp phần tạo nên một không gian làm việc được kiểm soát chặt chẽ và không bị ô nhiễm. Các bộ phận thường có thể được thay thế riêng lẻ, cho phép linh hoạt liên tục khi các yêu cầu vận hành thay đổi.

Câu hỏi thường gặp

Điểm khác biệt giữa phòng sạch dạng mô-đun và phòng sạch truyền thống là gì?

Phòng sạch dạng mô-đun sử dụng các tấm lắp ghép sẵn để lắp ráp nhanh chóng và tiết kiệm chi phí. Chúng thường dễ thích nghi, có khả năng mở rộng và tiết kiệm hơn so với phòng sạch truyền thống, lý tưởng cho các dự án cần gấp hoặc có thể thay đổi liên tục.

Hiện nay có những loại phòng sạch dạng mô-đun chính nào?

Các loại phòng sạch chính bao gồm phòng sạch vách mềm, vách cứng, phòng sạch CMM, phòng sạch công nghệ nano, phòng sạch nhà xưởng cao tầng, phòng sạch trồng trọt và nuôi cấy, phòng sạch phủ màng, phòng sạch gia công cơ khí, phòng sạch vô trùng và phòng sạch CNC – tất cả đều được thiết kế riêng cho các ứng dụng cụ thể và quy định của ngành.

Phòng sạch dạng mô-đun thường được sử dụng trong những ngành công nghiệp nào?

Phòng sạch dạng mô-đun được sử dụng rộng rãi trong các ngành dược phẩm, công nghệ sinh học, thiết bị y tế, điện tử, hàng không vũ trụ, chế biến thực phẩm, sản xuất ô tô, nông nghiệp và các phòng thí nghiệm nghiên cứu đòi hỏi kiểm soát ô nhiễm chính xác.

Phòng sạch dạng mô-đun hỗ trợ như thế nào trong việc ứng phó với dịch bệnh hoặc đại dịch khẩn cấp?

Tính cơ động và khả năng triển khai nhanh chóng cho phép các phòng sạch dạng mô-đun cung cấp môi trường an toàn, được kiểm soát cho các hoạt động chẩn đoán, xét nghiệm và an toàn sinh học tại chỗ ở những địa điểm xa xôi hoặc thiếu thốn dịch vụ trong các cuộc khủng hoảng sức khỏe cộng đồng.

Những tính năng nào giúp phòng sạch dạng mô-đun duy trì các tiêu chuẩn sạch nghiêm ngặt theo tiêu chuẩn ISO?

Các phòng sạch dạng mô-đun sử dụng hệ thống lọc HEPA hoặc ULPA, quản lý luồng khí chính xác, áp suất dương, giám sát môi trường và bố cục tùy chỉnh để đạt được phân loại ISO từ Loại 3 đến Loại 8 nhằm kiểm soát hạt bụi một cách nghiêm ngặt.

Liệu các phòng sạch dạng mô-đun có thể được tùy chỉnh cho mục đích trồng trọt cây trồng tại địa phương hoặc nghiên cứu nông nghiệp không?

Đúng vậy, phòng sạch dùng để trồng trọt và canh tác có thể được thiết kế phù hợp với nhu cầu nông nghiệp địa phương, cho phép kiểm soát nhiệt độ, độ ẩm và sự ô nhiễm để đảm bảo năng suất cây trồng ổn định và môi trường nghiên cứu an toàn.

Phòng sạch dạng mô-đun được chế tạo như thế nào?

Việc xây dựng phòng sạch dạng mô-đun bắt đầu bằng việc lựa chọn các thành phần phù hợp, bao gồm vật liệu cho khung, tường, trần, sàn và hệ thống lọc không khí. Việc lựa chọn vật liệu dựa trên phân loại phòng sạch yêu cầu. Để đạt được phân loại cao hơn, phòng sạch phải được xây dựng bằng vật liệu và linh kiện chất lượng cao, đáp ứng các tiêu chuẩn nghiêm ngặt.

Vật liệu phòng sạch dạng mô-đun

Việc lựa chọn vật liệu phù hợp cho phòng sạch bắt đầu bằng việc quyết định giữa vách cứng hoặc vách bằng vải. Mỗi loại đều có nhiều tùy chọn khác nhau có thể được tùy chỉnh để phù hợp với nhu cầu sản xuất hoặc thử nghiệm cụ thể.

Các loại tấm

Tấm PVC

Tấm nhựa PVC nổi tiếng về độ bền và khả năng chắn các chất gây ô nhiễm từ bên ngoài rất tốt. Chúng có khả năng chống lại hóa chất, dung môi và chất lỏng, do đó rất phù hợp để sử dụng làm vách ngăn toàn phần hoặc tấm che cửa ra vào trong các phòng sạch dạng mô-đun.



Polyethylene Terephthalate Glycol (PETg)

PETg là một loại nhựa nhiệt dẻo nổi tiếng với khả năng kháng hóa chất cao và độ bền vượt trội. Không giống như các loại nhựa khác, PETg trong suốt, cho phép dễ dàng quan sát các quy trình từ bên ngoài buồng thao tác.

Trong xây dựng phòng sạch dạng mô-đun, PETg chủ yếu được sử dụng cho cửa sổ quan sát và tấm ốp tường, mang lại cả khả năng quan sát và hiệu suất mạnh mẽ.

Các loại tấm khác

Các loại tấm vách phòng sạch dạng mô-đun phổ biến bao gồm:

• Softwall – nhựa, nhựa cán màng hoặc vinyl
• Vách cứng – nhựa gia cường sợi (FRP), polyetylen mật độ cao (HDPE), nhôm, thép hoặc vinyl
• Rigidwall – tấm ốp tường cứng tương tự như tấm ốp tường cứng thông thường nhưng giá thành thấp hơn và được làm từ vật liệu trong suốt, phẳng.

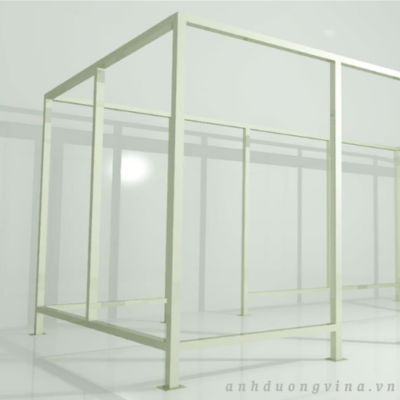

Các loại khung

Khung thép

Trong các phòng sạch dạng mô-đun có kết cấu thép, các góc và trần được hàn để tăng độ bền. Để tăng cường độ sạch, thép thường được phủ một lớp sơn tĩnh điện. Các tấm vách trong các phòng sạch như vậy có thể được làm từ nhiều vật liệu khác nhau, tùy thuộc vào các yêu cầu cụ thể của môi trường.



Khung nhôm

Khung của các phòng sạch mô-đun bằng nhôm được làm từ nhôm anod hóa đùn. Vật liệu này mang lại tính linh hoạt, cho phép khung phù hợp với những không gian chật hẹp. Đặc tính nhẹ và tính đa dụng của nhôm cho phép nó được tạo hình và tùy chỉnh theo bất kỳ kích thước nào, giúp việc lắp đặt trở nên đơn giản và dễ thích ứng.



Xây dựng phòng sạch theo mô-đun

Tường phòng sạch

Việc xây dựng phòng sạch dạng mô-đun bắt đầu bằng việc lựa chọn vật liệu làm tường, đây là yếu tố then chốt quyết định độ sạch và sự dễ dàng bảo trì của phòng. Có nhiều loại vật liệu khác nhau, mỗi loại ảnh hưởng đến yêu cầu vệ sinh và làm sạch của phòng.

Một trong những lợi ích của phòng sạch dạng mô-đun là khả năng di chuyển, dịch chuyển và định vị lại các bức tường để đáp ứng các nhu cầu thử nghiệm cụ thể. Một yếu tố quan trọng cần xem xét khi lựa chọn tường phòng sạch là khả năng dễ dàng vệ sinh và đáp ứng các tiêu chuẩn vệ sinh cần thiết. Ví dụ, môi trường vô trùng yêu cầu các bức tường có thể được làm sạch đặc biệt để duy trì mức độ sạch sẽ cao.

Sàn phòng sạch

Sàn của phòng sạch dạng mô-đun, cũng như các bức tường, có ảnh hưởng đáng kể đến phân loại phòng. Nó phải đủ bền để chịu được việc vệ sinh thường xuyên bằng nhiều loại dung môi và chất tẩy rửa khác nhau.

Các loại sàn phòng sạch dạng mô-đun phổ biến bao gồm:

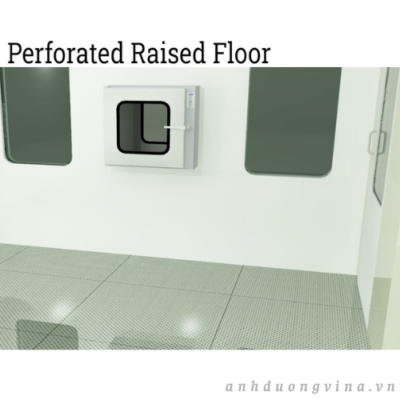

• Sàn nâng có lỗ thông hơi được thiết kế để cho phép các chất gây ô nhiễm và các hạt bụi được loại bỏ khỏi phòng nhờ hệ thống tuần hoàn không khí, đồng thời quản lý tải nhiệt. Việc sử dụng sàn nâng có lỗ thông hơi tạo ra môi trường hiệu quả hơn cho hệ thống lưu thông không khí.



• Sàn vinyl liền mạch là giải pháp tiết kiệm chi phí cho các phòng sạch lắp ghép, nơi không yêu cầu khả năng chịu tải. Nó có thể có khả năng chống tĩnh điện hoặc dẫn điện và có dạng tấm hoặc mảnh. Dạng tấm được kéo dài lên tường để tạo thành đường viền chân tường. Loại sàn liền mạch được sử dụng là loại thương mại và không cần đánh bóng để dễ dàng vệ sinh. Nó làm giảm đáng kể khả năng tích tụ chất bẩn và các hạt bụi trong các khe hở của sàn.
• Sơn epoxy trên bê tông tạo ra bề mặt dễ lau chùi, chống trầy xước và có kết cấu mịn, đều, nhẹ. Nó vừa có tính thẩm mỹ cao vừa mang lại khả năng bảo vệ tuyệt vời. Để phương pháp lát sàn này hiệu quả, bề mặt bê tông phải ở trong tình trạng hoàn hảo, không bị bong tróc hay nứt nẻ. Một lợi ích lớn của sơn epoxy là nó có thể được làm sạch và khử trùng nhưng vẫn có độ bền tuyệt vời.
• Sàn cao su có khả năng chống mài mòn vượt trội, có khả năng dẫn điện tĩnh, độ bền cao, tiết kiệm chi phí và dễ bảo trì. Nó được lắp đặt theo dạng tấm và hàn nguội. Sàn cao su được thiết kế để chịu được sự mài mòn mạnh và có nhiều màu sắc khác nhau. Các nhà thiết kế thích sử dụng sàn cao su vì nó đáp ứng nhiều yêu cầu vận hành.

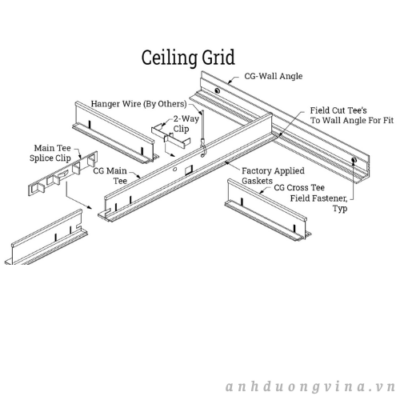

Trần nhà

Có nhiều yếu tố chi phối trần phòng sạch dạng mô-đun vì chúng phải có khả năng chịu được nhiều loại thiết bị, bao gồm hệ thống chiếu sáng, hệ thống thông gió, hệ thống phun nước chữa cháy và nhiều loại thiết bị nhỏ khác. Trần của phòng sạch dạng mô-đun bao gồm các tấm ghép treo được khóa hoặc bắt vít với nhau.

Vật liệu trần của phòng sạch dạng mô-đun được thiết kế linh hoạt và có thể điều chỉnh, cho phép lắp đặt hệ thống thông gió, chiếu sáng và lọc mà không cần thay đổi hướng của các tấm. Bề mặt đáy phẳng và nhẵn cho phép lắp đặt các bộ phận trần ở bất kỳ vị trí nào mà không gây cản trở đến khung lưới.

Một đặc điểm quan trọng của tấm ốp trần là độ khít chính xác, mỗi tấm được kết nối chắc chắn với tấm liền kề bằng một thanh kim loại cố định. Các tấm ốp trần không có tính liên tiếp được thiết kế để dễ dàng tháo rời, cho phép điều chỉnh và gỡ bỏ khi cần thiết.

Trần nhà được cấu tạo từ các tấm tôn lớn đã qua xử lý và cắt thành các tấm nhỏ. Để đảm bảo độ kín khít, có thể sử dụng gioăng hoặc các phương pháp làm kín khác. Trong quá trình lắp đặt, các tấm được ghép khít nhau để ngăn không khí bên ngoài xâm nhập vào phòng sạch.



Ánh sáng

Cũng giống như các yếu tố khác ảnh hưởng đến phòng sạch dạng mô-đun, việc lựa chọn hệ thống chiếu sáng đóng vai trò quan trọng trong điều kiện làm việc và hoạt động tổng thể của phòng. Các lựa chọn chiếu sáng bao gồm đèn sợi đốt, đèn huỳnh quang và đèn LED. Trong phòng sạch dạng mô-đun, cần phải cân nhắc kỹ lưỡng cách tích hợp hệ thống chiếu sáng, khác với phòng sạch cố định.

Việc bố trí hệ thống chiếu sáng phải được phối hợp với hệ thống cung cấp khí để giảm thiểu ô nhiễm. Vì hệ thống cung cấp khí được lắp đặt trên trần nhà, nên các thiết bị chiếu sáng cần được bố trí xung quanh hệ thống để tránh gây nhiễu.

Chi phí là một yếu tố quan trọng cần xem xét đối với hệ thống chiếu sáng, vì nó ảnh hưởng đến cả chi phí lắp đặt ban đầu và chi phí năng lượng vận hành liên tục. Ngoài ra, chi phí bảo trì cũng là một vấn đề cần tính đến, vì việc giữ cho các thiết bị chiếu sáng không bị nhiễm bẩn là điều thiết yếu. Các hoạt động trong phòng sạch thường liên quan đến các thiết bị chính xác, đòi hỏi mức độ chiếu sáng cao (độ sáng tính bằng foot-candle) để đảm bảo đủ ánh sáng.

Các loại đèn chiếu sáng bao gồm:

• Tấm đèn LED – Tấm đèn LED có cả loại LED và huỳnh quang. Chúng có khả năng chống bụi, ăn mòn và chống nước. Vì tấm đèn được thiết kế liền mạch và khít với cấu trúc phòng, chúng giúp ngăn chặn bụi bẩn và chất gây ô nhiễm xâm nhập.
• Dải đèn LED – Dải đèn LED được trang bị đèn LED và đáp ứng các yêu cầu về lưu lượng không khí của phòng sạch dạng mô-đun. Khi lắp đặt, chúng bám theo hệ thống khung trần và không cản trở hệ thống lọc, giúp tránh gây tắc nghẽn luồng không khí.
• Đèn hình giọt nước – Khác với các tấm đèn và dải đèn LED, đèn hình giọt nước được treo từ trần nhà. Vị trí lắp đặt giúp luồng không khí dễ dàng lưu thông xung quanh. Chúng được sử dụng chủ yếu do giá cả phải chăng.

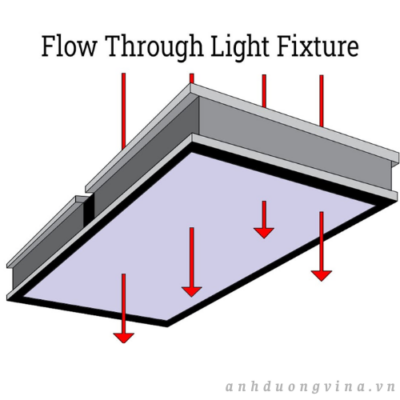

• Đèn chiếu sáng kiểu luồng khí – Đèn chiếu sáng kiểu luồng khí được kết nối trực tiếp với hệ thống lọc. Chúng cho phép không khí đi qua và xung quanh chúng mà không cản trở sự lưu thông. Loại đèn này được thiết kế cho các hệ thống lọc bao phủ toàn diện, nơi có không gian hạn chế để lắp đặt đèn.

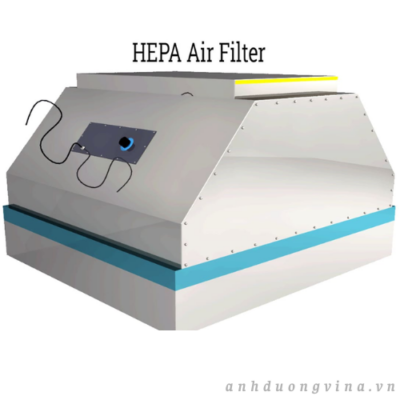

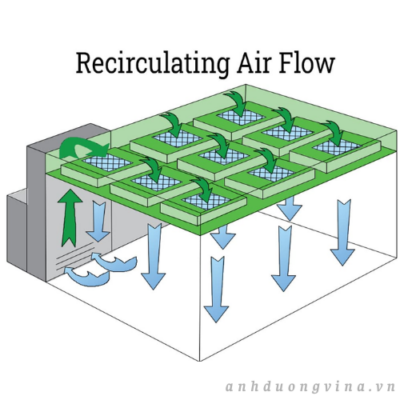

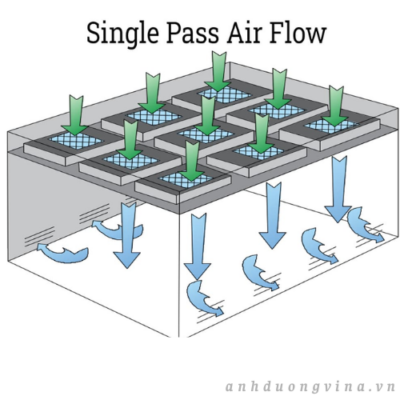

Hệ thống lọc và tuần hoàn không khí

Hệ thống lọc không khí là thành phần quan trọng nhất của phòng sạch dạng mô-đun, chịu trách nhiệm lưu thông không khí tinh khiết cao với lượng hạt ô nhiễm tối thiểu. Để duy trì các điều kiện nghiêm ngặt như vậy, phòng sạch sử dụng bộ lọc không khí hạt hiệu suất cao (HEPA), có thể loại bỏ 99,95% các hạt trong không khí.

Tất cả không khí đi vào phòng sạch đều phải đi qua một hoặc nhiều bộ lọc HEPA . Đối với các phòng sạch yêu cầu hiệu quả cao hơn, người ta sử dụng bộ lọc không khí siêu mịn (ULPA) có khả năng giữ lại các hạt nhỏ đến 0,12 micron, tương đương một phần triệu mét.



Trong các phòng sạch dạng mô-đun, không khí đã được lọc được đưa vào từ quạt phía trên và thoát ra ngoài qua sàn hoặc các lỗ thông hơi trên sàn. Trong các hệ thống một chiều, không khí được hút vào qua trần và thải ra ngoài. Ngược lại, các phòng sạch tuần hoàn hút không khí thải trở lại qua hệ thống lọc để được làm sạch và đưa trở lại. Thiết kế áp suất âm giúp ngăn chặn các chất gây ô nhiễm thoát ra khỏi phòng sạch và ảnh hưởng đến các khu vực bên ngoài.

Hệ thống luồng khí tầng sử dụng các chụp hút khí tầng để duy trì luồng khí ổn định, một chiều. Các chụp hút này hướng không khí xuống dưới vào phòng và được chế tạo từ các kim loại không phát tán bụi để tránh đưa các chất gây ô nhiễm vào. Hệ thống luồng khí tầng là một phần không thể thiếu trong hệ thống lọc tổng thể của phòng sạch.





Các thành phần bổ sung

Nhiều tính năng khác nhau có thể được tích hợp vào phòng sạch dạng mô-đun để tăng cường khả năng kiểm soát chất gây ô nhiễm và các hạt có hại.

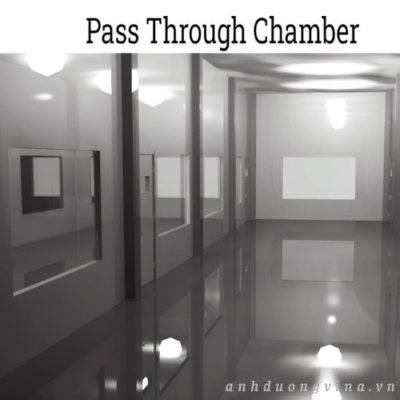

• Buồng chuyển tiếp – Để tránh việc công nhân phải liên tục thay đồ để vào phòng sạch dạng mô-đun, các buồng chuyển tiếp được thêm vào cho phép người bên ngoài buồng chuyển đồ cho người bên trong. Các buồng này được đóng kín và chỉ mở trong giây lát.



• Hệ thống khóa khí – Mối quan ngại chính đối với phòng sạch dạng mô-đun là việc ngăn ngừa ô nhiễm, có thể do công nhân ra vào gây ra. Để kiểm soát điều này, hệ thống khóa khí có thể được gắn vào phòng sạch, là một hành lang mà mọi người phải đi qua trước khi được phép vào.

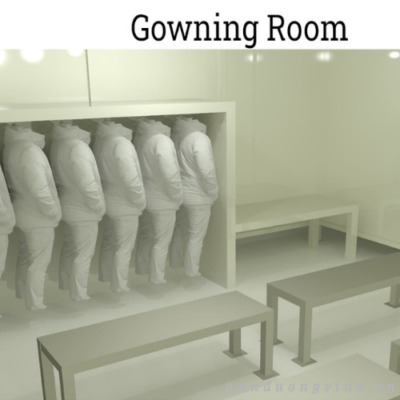

• Phòng thay đồ – Mặc dù có thể được liệt kê như một hạng mục bổ sung, phòng thay đồ là một phần phổ biến của quy trình phòng sạch vì bất kỳ ai vào phòng sạch đều phải được che chắn đúng cách và không được để bị che chắn trong phòng sạch. Phòng thay đồ là không gian được kiểm soát để người lao động mặc đồ bảo hộ phòng sạch.

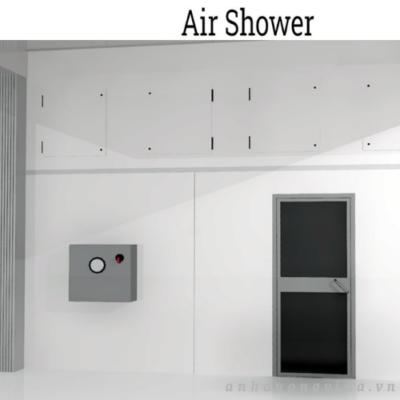

• Buồng tắm khí – Một bổ sung tiên tiến và mang tính đột phá về công nghệ cho các phòng sạch dạng mô-đun là buồng tắm khí, thường được lắp đặt thêm vào hệ thống khóa khí. Khi người lao động bước vào buồng khóa khí, một luồng khí lọc sẽ được thổi vào người đó để loại bỏ bất kỳ chất gây ô nhiễm tiềm ẩn nào có thể bị thổi bay bởi luồng khí.



Quy trình kiểm tra phòng sạch dạng mô-đun được tiến hành như thế nào?

Một khía cạnh thiết yếu của phòng sạch là việc cung cấp môi trường không có chất gây ô nhiễm với khả năng nhiễm bẩn thấp. Tất cả thiết bị , sản phẩm tẩy rửa, dụng cụ, quần áo và bất kỳ vật liệu nào khác đều phải đáp ứng các tiêu chuẩn cụ thể để duy trì phân loại ISO của phòng sạch. Để đảm bảo phòng sạch đạt tiêu chuẩn, có một số thử nghiệm được thực hiện để xác định hiệu quả của hệ thống xử lý không khí và độ kín của phòng.

Phòng sạch được thiết kế để thực hiện thử nghiệm vật liệu nhạy cảm với mức độ ô nhiễm cực thấp. Điều kiện như vậy rất quan trọng đối với các nhu cầu cụ thể trong sản xuất, dược phẩm và nghiên cứu khoa học. Mặc dù có tính di động, các phòng sạch dạng mô-đun vẫn phải tuân thủ các tiêu chuẩn ISO. Việc thử nghiệm các phòng sạch này bao gồm các mô phỏng kỹ thuật để đảm bảo chúng đáp ứng các thông số kỹ thuật yêu cầu.

Kiểm tra phòng sạch dạng mô-đun

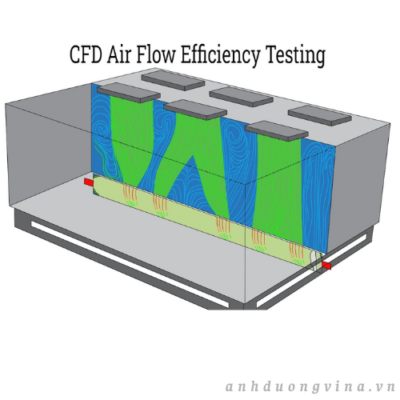

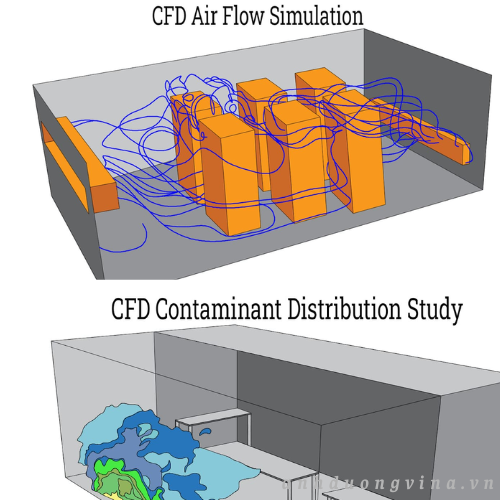

Động lực học chất lỏng tính toán (CFD)

Mô phỏng động lực học chất lỏng (CFD) là một kỹ thuật mô hình hóa toán học dòng chảy chất lỏng và các hiện tượng vật lý liên quan. Việc xây dựng và thử nghiệm nguyên mẫu vật lý của phòng sạch có thể tốn kém và mất nhiều thời gian. Thay vào đó, các kỹ sư sử dụng CFD để mô phỏng và phân tích các thành phần của phòng sạch mà không cần đến sản phẩm thực tế.

Phân tích CFD bao gồm nghiên cứu dòng chảy chất lỏng dựa trên các thuộc tính vật lý như vận tốc, áp suất, nhiệt độ, mật độ và độ nhớt – tất cả đều rất quan trọng đối với hiệu suất của phòng sạch. Phần mềm CFD cho phép kiểm tra đồng thời các yếu tố này để tạo ra dữ liệu chính xác về hành vi và hiệu quả của phòng sạch.

Các khía cạnh chính được phần mềm CFD phân tích cho phòng sạch bao gồm:

– Hiệu quả thay đổi không khí: Mô phỏng này đánh giá các mô hình lưu thông không khí bên trong phòng sạch và xác định các khu vực có thể khó thông gió hiệu quả.



– Phân bố chất gây ô nhiễm: Phân tích CFD dự đoán cách các chất gây ô nhiễm sẽ phân tán trong phòng sạch và cho phép theo dõi sự di chuyển của chúng. Dữ liệu này giúp dự báo các rủi ro tiềm tàng đối với vật liệu và nhân viên.

– Hiệu quả lưu thông không khí: Lưu thông không khí phù hợp là yếu tố then chốt trong thiết kế phòng sạch, nếu không được quản lý đúng cách có thể dẫn đến nhiều vấn đề nghiêm trọng. Phần mềm CFD giúp xác định vận tốc lưu thông không khí, cho phép các kỹ sư điều chỉnh thiết kế phòng để đảm bảo phân phối không khí đồng đều khắp không gian.



Nghiên cứu về khói

Một phương pháp quan trọng khác để kiểm tra luồng không khí trong phòng sạch là thông qua nghiên cứu khói, giúp hình dung các mô hình luồng không khí. Bằng cách đưa khói vào phòng sạch, chuyển động của nó sẽ cho thấy động lực của luồng không khí. Nghiên cứu khói, còn được gọi là hình dung động lực học không khí, rất quan trọng đối với việc đánh giá chất lượng, bảo trì và giám sát liên tục phòng sạch để đảm bảo phòng luôn không bị ô nhiễm.

Các nghiên cứu về khói xác nhận rằng luồng không khí được dẫn hướng đúng cách qua các bộ lọc không khí hạt hiệu suất cao (HEPA) hoặc bộ lọc không khí hạt cực thấp (ULPA). Các chuyên gia được đào tạo bài bản lựa chọn cẩn thận loại khói được sử dụng trong thử nghiệm, vì các đặc tính vật lý của khói ảnh hưởng đáng kể đến kết quả nghiên cứu và việc đạt tiêu chuẩn của phòng sạch.

Những ngành công nghiệp nào sử dụng phòng sạch dạng mô-đun?

Khả năng chuyên biệt của phòng sạch đã khiến chúng trở nên không thể thiếu trong nhiều ngành công nghiệp khác nhau, vì chúng cung cấp các điều kiện mà các môi trường sản xuất thông thường không thể đạt được. Với nhu cầu ngày càng tăng đối với các linh kiện điện tử phức tạp và chính xác, phòng sạch dạng mô-đun đã trở nên quan trọng trong nhiều quy trình công nghiệp.

Trong bối cảnh sản xuất hiện đại ngày càng chú trọng đến chất lượng và độ bền sản phẩm, việc thử nghiệm trong môi trường không bị ô nhiễm là điều cần thiết để đánh giá chính xác. Phòng sạch đóng vai trò then chốt trong việc này bằng cách cung cấp môi trường được kiểm soát, đảm bảo dữ liệu chính xác và đáng tin cậy về điểm mạnh và điểm yếu của sản phẩm.

Các ngành công nghiệp sử dụng phòng sạch dạng mô-đun

Hàng không vũ trụ

Trong ngành công nghiệp hàng không vũ trụ, độ chính xác trong sản xuất thiết bị là tối quan trọng, và các bộ phận phải không có chất gây ô nhiễm và các hạt bụi. Phòng sạch là yếu tố thiết yếu để đạt được mức độ sạch sẽ này, vì ngay cả một lỗi nhỏ nhất hoặc điểm yếu trong các thiết bị nhạy cảm cũng có thể dẫn đến rủi ro nghiêm trọng và tổn thất đáng kể.

Những sai sót nhỏ như vết sơn, biến dạng hoặc nhiễm bẩn có thể dẫn đến hỏng hóc thiết bị. Để giải quyết những thách thức này, các phòng sạch dạng mô-đun dành cho ngành hàng không vũ trụ được thiết kế và lắp ráp riêng theo yêu cầu cụ thể của nhà sản xuất.

Ô tô

Ngành công nghiệp ô tô phụ thuộc rất nhiều vào các phòng sạch dạng mô-đun trong toàn bộ quy trình sản xuất. Từ khâu thiết kế ban đầu đến sản phẩm cuối cùng, phòng sạch được sử dụng để thử nghiệm và kiểm định nguyên mẫu, đảm bảo tính khả thi của chúng.

Khi công nghệ ô tô phát triển và các linh kiện ngày càng trở nên phức tạp, phòng sạch được sử dụng ở mọi giai đoạn của chuỗi cung ứng. Tương tự như ngành hàng không vũ trụ, ngay cả những lỗi nhỏ hoặc chất gây ô nhiễm cũng có thể dẫn đến hỏng hóc linh kiện, khiến phòng sạch trở nên vô cùng quan trọng để duy trì chất lượng và độ tin cậy.

Dược phẩm

Ngành công nghiệp dược phẩm, chịu sự quản lý chặt chẽ của các quy định và tiêu chuẩn y tế, là một trong những ngành sử dụng phòng sạch nhiều nhất. Việc tập trung vào ngăn ngừa ô nhiễm vi khuẩn thúc đẩy các biện pháp nghiêm ngặt để đảm bảo mọi loại thuốc đều vô trùng và không có lỗi trong quá trình sản xuất.

Mỗi giai đoạn sản xuất đều được thực hiện trong môi trường chuyên biệt được thiết kế để duy trì sự sạch sẽ và vô trùng. Việc tuân thủ các quy định nghiêm ngặt của chính phủ đòi hỏi phải kiểm tra thường xuyên và tuân thủ các tiêu chuẩn đã được thiết lập, nhấn mạnh vai trò quan trọng của phòng sạch trong sản xuất dược phẩm.

Dụng cụ y tế

Các dụng cụ y tế tiếp xúc trực tiếp với cơ thể phải tuân thủ các tiêu chuẩn nghiêm ngặt về vô trùng và vệ sinh. Nhiều thiết bị trong số này, bao gồm cả cấy ghép và dụng cụ phẫu thuật, yêu cầu sản xuất trong môi trường có mức độ bụi, vi khuẩn trong không khí, các hạt khí dung và hơi hóa chất cực thấp.

Phòng sạch y tế dạng mô-đun đóng vai trò là phòng thí nghiệm được kiểm soát chặt chẽ, rất cần thiết cho việc sản xuất và nghiên cứu các dụng cụ y tế. Những phòng sạch này đóng vai trò quan trọng trong việc đảm bảo an toàn cho bệnh nhân và sản phẩm. Các nhà sản xuất thiết bị y tế dựa vào công nghệ phòng sạch để loại bỏ các hạt bụi trong không khí và duy trì môi trường kháng khuẩn.

Những sai sót trong phòng sạch y tế có thể dẫn đến hậu quả nghiêm trọng, đe dọa tính mạng. Do đó, các nhà sản xuất dụng cụ và thiết bị y tế phụ thuộc vào các tiêu chuẩn nghiêm ngặt của phòng sạch để bảo vệ cả sản phẩm của họ và sức khỏe cộng đồng.

Sản phẩm từ sữa

Mặc dù các sản phẩm từ sữa cũng có thể bị nhiễm bẩn như các sản phẩm khác, nhưng yêu cầu về phòng sạch đối với ngành sữa thường ít nghiêm ngặt hơn so với dược phẩm, thiết bị y tế và điện tử. Các quy định đối với sản xuất sữa có thể khác nhau tùy thuộc vào sản phẩm cụ thể được sản xuất.

Ví dụ, tiêu chuẩn phòng sạch cho sữa ít nghiêm ngặt hơn so với phòng sạch cho sữa chua, nơi hoạt động của vi khuẩn là một phần không thể thiếu trong quy trình sản xuất. Mặc dù có những khác biệt này, phòng sạch trong ngành sữa vẫn tập trung vào việc ngăn ngừa ô nhiễm do vi khuẩn, nấm men và nấm mốc. Thiết kế phòng sạch trong ngành sữa nhấn mạnh việc duy trì không khí sạch và không có chất gây ô nhiễm trong khu vực sản xuất.

Thuốc lá điện tử

Việc sản xuất thuốc lá điện tử đòi hỏi phòng sạch đáp ứng các tiêu chuẩn tương tự như đối với các sản phẩm y tế và dược phẩm. Mối quan ngại chính là hơi hóa chất có thể làm ô nhiễm sản phẩm và gây ra rủi ro về an toàn. Để giải quyết vấn đề này, phòng sạch dành cho thuốc lá điện tử phải tuân thủ các yêu cầu nghiêm ngặt của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO), đảm bảo giảm thiểu tối đa sự ô nhiễm.

Các nhà sản xuất thuốc lá điện tử bắt buộc phải đáp ứng ít nhất tiêu chuẩn phòng sạch cấp 7, có nghĩa là các hạt bụi không được vượt quá kích thước 0,5 micron.

Điện tử

So với các phòng sạch truyền thống, phòng sạch dạng mô-đun cung cấp giải pháp tiết kiệm chi phí và linh hoạt cho ngành công nghiệp điện tử. Thiết kế của chúng cho phép dễ dàng mở rộng và sửa đổi dựa trên nhu cầu sản xuất.

Các phòng sạch này có thể được điều chỉnh, lưu trữ và di dời, biến chúng thành một tài sản đa năng. Các bộ phận có thể được tháo rời và tái sử dụng ở các địa điểm khác nhau, mang lại sự linh hoạt với chi phí tối thiểu.

Trong ngành công nghiệp điện tử, phòng sạch dạng mô-đun giúp duy trì sự ổn định và hiệu suất của sản phẩm bằng cách đảm bảo môi trường không bị ô nhiễm. Không gian sản xuất phải cực kỳ sạch sẽ và thoáng đãng để đáp ứng các tiêu chuẩn của ngành.

Kỹ thuật chính xác

Kỹ thuật chính xác bao gồm thiết kế máy móc, đồ gá và cấu trúc với dung sai cực kỳ cao và phải duy trì ổn định theo thời gian. Bản chất nhạy cảm của các bộ phận này đòi hỏi một môi trường được kiểm soát và an toàn để đáp ứng các yêu cầu của kỹ thuật chính xác.

Các phòng sạch dạng mô-đun dành cho kỹ thuật chính xác được thiết kế để đạt độ sạch tối đa và khép kín, cung cấp khả năng bảo vệ tối đa khỏi các chất gây ô nhiễm và mầm bệnh. Việc duy trì các điều kiện này đảm bảo quá trình sản xuất, thử nghiệm và chế tạo các linh kiện siêu nhỏ diễn ra suôn sẻ. Ngay cả sự nhiễm bẩn nhỏ nhất cũng có thể ảnh hưởng đáng kể đến chất lượng sản phẩm.

In ấn

Trong khi một số quy trình in ấn liên quan đến các máy móc lớn sử dụng mực như một phần của phương tiện in, thì các phương pháp in ấn nghệ thuật và tinh tế, chẳng hạn như in lụa và in kỹ thuật số (có sự hỗ trợ của máy tính), đòi hỏi độ chính xác cao hơn và điều kiện được kiểm soát chặt chẽ hơn.

Đối với các quy trình in ấn nhạy cảm và phức tạp này, ngay cả một lượng bụi, hạt nhỏ hoặc sự nhiễu loạn không khí nhỏ nhất cũng có thể làm hỏng hoặc phá hủy sản phẩm. Để ngăn ngừa những vấn đề như vậy, các xưởng in lụa và in kỹ thuật số sử dụng phòng sạch để duy trì các điều kiện được kiểm soát và đảm bảo môi trường đồng nhất.

Các loại phòng sạch dạng mô-đun?

Tổ chức chính chịu trách nhiệm phân loại phòng sạch là Tổ chức Tiêu chuẩn hóa Quốc tế (ISO), được thành lập năm 1947. Nhiệm vụ của ISO là ban hành các tiêu chuẩn quốc tế phục vụ nghiên cứu khoa học và các hoạt động công nghiệp khác nhau.

Mặc dù việc gia nhập ISO là tự nguyện, nhưng các tiêu chuẩn của tổ chức này đóng vai trò là hướng dẫn nền tảng cho các ngành công nghiệp sử dụng phòng sạch. Kể từ khi thành lập, ISO đã công bố hơn 20.000 tiêu chuẩn bao gồm các chủ đề như hóa chất, vật liệu dễ bay hơi và thử nghiệm thiết bị nhạy cảm.

Phân loại phòng sạch dựa trên mức độ sạch sẽ, được đo bằng kích thước và số lượng các hạt bụi trong một thể tích không khí. Phân loại ISO dao động từ ISO 1, nghiêm ngặt nhất, đến ISO 9, ít sạch nhất. Hầu hết các phòng sạch nằm trong khoảng từ ISO 7 đến ISO 8.

Mặc dù ISO là hệ thống phân loại phòng sạch được công nhận rộng rãi nhất, nhưng trước đây Hoa Kỳ đã sử dụng hệ thống Tiêu chuẩn Liên bang 209 (FS209E). Mặc dù FS209E đã được thay thế bằng tiêu chuẩn ISO, nhưng một số nhà sản xuất vẫn sử dụng nó. FS209E có sáu cấp, với Cấp 1 là sạch nhất và Cấp 100.000 là bẩn nhất. Trong hệ thống ISO, FS209E Cấp 1 tương ứng với ISO Cấp 3, và FS209E Cấp 100.000 tương ứng với ISO Cấp 8.

Bảng so sánh hai hệ thống được cung cấp bên dưới.

Bên cạnh các hệ thống phân loại ISO và FS209E, Vương quốc Anh và Liên minh Châu Âu cũng có bộ tiêu chuẩn riêng của mình. Mặc dù có nhiều hệ thống phân loại khác nhau, hệ thống ISO được áp dụng rộng rãi trên toàn cầu và là hướng dẫn chính cho việc phân loại phòng sạch ở hầu hết các quốc gia và nhà sản xuất.

Duy trì phân loại phòng sạch

Ngay cả khi phòng sạch ban đầu đáp ứng các tiêu chuẩn cần thiết, nó vẫn có thể nhanh chóng mất đi phân loại đạt chuẩn nếu hệ thống lọc không khí không đủ tốt. Hiệu suất của hệ thống này bị ảnh hưởng rất nhiều bởi số lượng bộ lọc được sử dụng và hiệu quả của luồng không khí. Các cuộc kiểm tra định kỳ được tiến hành để đảm bảo rằng các phòng sạch dạng mô-đun tiếp tục đáp ứng các tiêu chuẩn và duy trì phân loại đạt chuẩn.

Hiệu quả phân loại phòng sạch phụ thuộc phần lớn vào hệ thống lọc, đây là một thành phần quan trọng. Loại và số lượng bộ lọc được sử dụng ảnh hưởng đáng kể đến mức độ hạt bụi và hiệu suất tổng thể của phòng sạch. Để đảm bảo tuân thủ liên tục, các phòng sạch dạng mô-đun tuân thủ lịch trình bảo trì nghiêm ngặt bao gồm kiểm tra và thay thế thường xuyên các bộ lọc HEPA hoặc ULPA.

Mặc dù thiết bị và bộ lọc rất quan trọng, nhưng thách thức lớn nhất thường đến từ yếu tố con người. Bất chấp các hệ thống và quy trình tốt nhất, sự ô nhiễm vẫn thường xuyên xảy ra do những người làm việc trong phòng sạch. Các nhà sản xuất giám sát và quản lý chặt chẽ các hoạt động của nhân viên để duy trì tính toàn vẹn và sạch sẽ của môi trường.

Những lợi ích của phòng sạch dạng mô-đun là gì?

Nhu cầu về môi trường vô trùng đã tăng mạnh cùng với những tiến bộ trong công nghệ, đòi hỏi các điều kiện được kiểm soát và giám sát chặt chẽ để sản xuất các thiết bị phức tạp. Mặc dù phòng sạch truyền thống rất quan trọng để xử lý các vật liệu nhạy cảm, nhưng việc lắp đặt cố định chúng có thể tốn kém và không cần thiết trong mọi trường hợp.

Phòng sạch dạng mô-đun cung cấp một giải pháp thiết thực bằng cách thu hẹp khoảng cách giữa các phòng sạch cố định, vốn đòi hỏi những sửa đổi cấu trúc lớn, và các thiết lập tạm thời như lều nhựa. Các hệ thống mô-đun này có thể được lắp đặt nhanh chóng và dễ dàng với sự gián đoạn tối thiểu, lý tưởng cho các ứng dụng tạm thời hoặc ngắn hạn, nơi không yêu cầu cam kết lâu dài.

Lợi ích của phòng sạch dạng mô-đun

Sự thi công

Ưu điểm chính của phòng sạch dạng mô-đun nằm ở tốc độ lắp đặt và xây dựng nhanh chóng. Quá trình lắp đặt bắt đầu với một khung chắc chắn hỗ trợ các tấm panel được chế tạo sẵn và thiết kế riêng, cho phép phòng sạch được lắp ráp chỉ trong vài giờ. Hiệu quả này có nghĩa là một nhóm có thể nhanh chóng tiếp cận một môi trường được kiểm soát và giám sát để bắt đầu các dự án của họ. Điều ấn tượng không kém là sự dễ dàng tháo dỡ: phòng sạch có thể được tháo dỡ nhanh chóng mà không để lại dấu vết nào.

Trị giá

Chi phí thường là mối quan tâm hàng đầu khi xem xét thay đổi quy trình sản xuất hoặc thử nghiệm. Thông thường, những điều chỉnh này liên quan đến các sửa đổi cơ khí và vận hành đáng kể, có thể tốn kém, đòi hỏi kế hoạch tỉ mỉ và làm gián đoạn quy trình làm việc. Ngược lại, phòng sạch dạng mô-đun cung cấp một giải pháp tiết kiệm chi phí. Chúng hiệu quả, nhỏ gọn và có giá cả phải chăng để lắp đặt và vận hành, tránh được các chi phí lớn và sự gián đoạn liên quan đến những thay đổi lâu dài hơn.

BẢO TRÌ

Việc bảo trì thiết bị để đảm bảo hiệu suất tối ưu có thể tốn kém và phức tạp. Đối với các phòng sạch truyền thống, bất kỳ hư hỏng hoặc sự cố nào thường yêu cầu ngừng hoạt động để sửa chữa và phân loại lại, điều này có thể tốn thời gian và gây gián đoạn.

Ngược lại, phòng sạch dạng mô-đun cung cấp một giải pháp linh hoạt hơn. Nếu một bộ phận bị hư hỏng, nó có thể được tháo ra và thay thế nhanh chóng mà không gây gián đoạn đáng kể đến hoạt động. Phòng sạch dạng mô-đun có tính năng kiểm soát độ ẩm, lọc không khí và các bộ phận bền bỉ, dễ dàng thay thế và thích ứng, đảm bảo hiệu quả và hiệu suất liên tục.

Vận hành thân thiện với môi trường

Các nhà sản xuất ngày càng tập trung vào việc giảm thiểu tác động đến môi trường bằng cách thực hiện các hoạt động và chính sách bền vững. Phòng sạch dạng mô-đun phù hợp với mục tiêu này nhờ khả năng tái sử dụng và thích ứng cao. Mỗi thành phần của phòng sạch dạng mô-đun có thể được sử dụng, tháo dỡ và tái sử dụng mà không cần xây dựng mới. Sau khi lắp đặt, phòng sạch dạng mô-đun hoạt động như một môi trường biệt lập, không để lại dấu vết gì trên môi trường xung quanh.

Khi không còn cần đến phòng sạch dạng mô-đun nữa, nó có thể được tháo dỡ và di dời hoàn toàn, không để lại dấu vết nào của sự hiện diện trước đó.

Hiệu suất

Mặc dù chi phí, xây dựng, bảo trì và tác động môi trường là những yếu tố quan trọng khi lựa chọn phòng sạch dạng mô-đun, lợi ích chính nằm ở khả năng tạo ra môi trường được kiểm soát, không bị ô nhiễm để quan sát, thử nghiệm và nghiên cứu các vật liệu nhạy cảm. Phòng sạch dạng mô-đun được trang bị hệ thống lọc HEPA để duy trì độ tinh khiết của không khí. Tính linh hoạt cho phép chúng dễ dàng được điều chỉnh, sửa đổi và cấu hình lại để đáp ứng nhu cầu và điều kiện thay đổi.

Chứng nhận

Việc dán nhãn một cấu trúc dạng mô-đun là phòng sạch ngụ ý rằng nó đáp ứng các tiêu chuẩn và chứng nhận cụ thể, bao gồm chứng nhận ISO, phê duyệt của FDA và các quy định của EU. Các nhà sản xuất phòng sạch dạng mô-đun luôn nỗ lực đảm bảo sản phẩm của họ tuân thủ các yêu cầu nghiêm ngặt do các tổ chức chứng nhận lớn đặt ra. Việc duy trì tính toàn vẹn của các tiêu chuẩn này là rất quan trọng, vì thuật ngữ “phòng sạch” chỉ dành cho các môi trường tuân thủ các quy tắc nghiêm ngặt về độ sạch và độ chính xác trong vận hành.

Ưu điểm về thuế

Các công trình xây dựng cố định được thêm vào một cơ sở sẽ khấu hao theo thời gian, với chi phí thường được phân bổ trong vòng bốn mươi năm. Ngược lại, phòng sạch dạng mô-đun đủ điều kiện để được khấu hao nhanh theo Mục 179 của IRS, cho phép các công ty phân bổ chi phí của chúng chỉ trong vòng sáu đến bảy năm. Điều này mang lại lợi thế về thuế đáng kể so với phòng sạch cố định, vốn phân bổ giá trị khấu hao trong vòng bốn mươi năm. Mặc dù cung cấp các khả năng tương đương, phòng sạch dạng mô-đun có lịch trình khấu hao thuận lợi hơn, khiến chúng trở thành lựa chọn tiết kiệm chi phí cho các công ty.

Phần kết luận

• Phòng sạch dạng mô-đun là một môi trường được kiểm soát, lắp ghép sẵn, được xây dựng để hạn chế sự hiện diện của các hạt siêu nhỏ.
• Phòng sạch dạng mô-đun mang lại thiết kế linh hoạt và lắp ráp nhanh chóng, cho phép chúng được lắp đặt nhanh và sẵn sàng cho quá trình xử lý dự án ngay lập tức.
• Các phòng sạch dạng mô-đun có thể được lắp đặt trong bất kỳ môi trường sản xuất nào để cung cấp điều kiện được kiểm soát và không bị ô nhiễm cho việc thử nghiệm sản phẩm và thiết bị.
• Giống như phòng sạch tiêu chuẩn, cố định, phòng sạch dạng mô-đun cũng khác nhau tùy thuộc vào ngành công nghiệp mà chúng phục vụ.
• Tổ chức chính chịu trách nhiệm phân loại phòng sạch là Tổ chức Tiêu chuẩn Quốc tế (ISO), được thành lập năm 1947.
