Giới thiệu

Bài viết này cung cấp thông tin về máy làm lạnh, các loại máy làm lạnh khác nhau và nguyên lý hoạt động của chúng.

Bạn sẽ học được:

Máy làm lạnh là gì?
Ứng dụng của máy làm lạnh
Cách thức hoạt động của máy làm lạnh
Các loại máy làm lạnh
Máy làm lạnh bằng laser và nguyên lý hoạt động của chúng
Và còn nhiều hơn thế nữa…

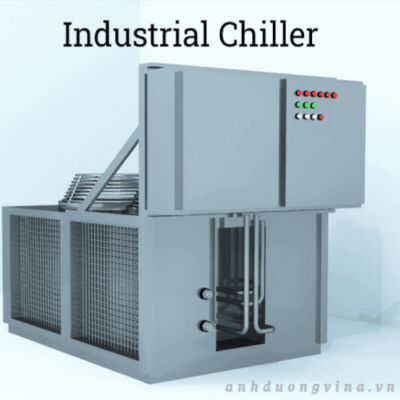

Máy làm lạnh là gì?

Máy làm lạnh đóng vai trò như một cơ chế làm mát, được thiết kế đặc biệt để loại bỏ nhiệt bằng cách dẫn chất làm lạnh qua nhiều bộ phận, nơi năng lượng nhiệt được truyền và thải ra. Các bộ phận thiết yếu của một máy làm lạnh công nghiệp bao gồm máy nén, dàn ngưng tụ, van giãn nở và dàn bay hơi. Các bộ phận này phối hợp với nhau để tuần hoàn chất làm lạnh một cách hiệu quả, cho phép loại bỏ triệt để nhiệt từ các quy trình, hoạt động hoặc môi trường.

Có nhiều loại máy làm lạnh công nghiệp, mỗi loại sử dụng các phương pháp tản nhiệt riêng biệt. Chúng sử dụng không khí hoặc nước làm môi chất làm mát. Ví dụ, máy làm lạnh công nghiệp làm mát bằng không khí sử dụng quạt để phân tán nhiệt. Ngược lại, máy làm lạnh làm mát bằng nước sử dụng tháp giải nhiệt để tuần hoàn nước, giúp loại bỏ nhiệt.

Ngoài phương pháp làm lạnh, máy làm lạnh công nghiệp còn được phân loại theo loại máy nén được sử dụng. Mặc dù tất cả các máy nén đều có vai trò cơ bản là nén chất làm lạnh để nâng cao nhiệt độ và áp suất trước khi đến dàn ngưng tụ, nhưng chúng sử dụng các thiết kế và cơ chế hoạt động khác nhau để thực hiện quá trình nén này.

Máy làm lạnh công nghiệp hoạt động dựa trên nguyên lý nén hơi hoặc công nghệ hấp thụ. Chúng được thiết kế đặc biệt để cung cấp liên tục chất làm lạnh nhằm duy trì nhiệt độ mong muốn. Việc điều chỉnh nhiệt độ ổn định này đạt được thông qua hệ thống chất lỏng tuần hoàn liên tục, giúp giảm nhiệt độ hiệu quả bằng cách hấp thụ nhiệt.

Máy làm lạnh công nghiệp được sử dụng như thế nào?

Máy làm lạnh công nghiệp là hệ thống làm mát quy trình thiết yếu được sử dụng trong nhiều ngành công nghiệp để điều chỉnh và ổn định nhiệt độ quy trình. Chúng hoạt động dựa trên nguyên lý nén hơi hoặc hấp thụ và được thiết kế để cung cấp dòng chất làm mát liên tục—thường là nước, dung dịch muối hoặc dung dịch glycol-nước—để duy trì nhiệt độ chính xác đã được thiết lập. Bằng cách tuần hoàn chất lỏng được làm lạnh qua hệ thống vòng kín, máy làm lạnh truyền nhiệt không mong muốn ra khỏi máy móc, vật liệu hoặc môi trường xung quanh một cách hiệu quả, đảm bảo sự ổn định hoạt động và tiết kiệm năng lượng.

Từ những năm 1950, những tiến bộ công nghệ trong thiết kế hệ thống làm lạnh và công nghệ điện lạnh đã cách mạng hóa phạm vi và độ tin cậy của các giải pháp làm mát công nghiệp. Các bể nước được sử dụng vào giữa thế kỷ 20 đã được thay thế bằng các hệ thống làm lạnh chất lỏng được thiết kế kỹ thuật cao, có khả năng đạt được nhiệt độ cần thiết cho các quy trình công nghiệp đòi hỏi khắt khe như cắt laser, đúc khuôn, chụp ảnh y tế và sản xuất hóa chất. Ngày nay, máy làm lạnh đóng vai trò là một thành phần không thể thiếu trong sản xuất hiện đại, thúc đẩy năng suất và chất lượng sản phẩm trong vô số ứng dụng.

Ứng dụng của máy làm lạnh công nghiệp

Ứng dụng công nghiệp

Hầu hết các hoạt động công nghiệp đều tạo ra lượng nhiệt đáng kể thông qua máy móc công suất cao, lò nung hạng nặng, thiết bị ép phun, máy dập, máy phay và lò nướng. Để ngăn ngừa máy móc quá nóng và giảm thiểu thời gian ngừng hoạt động của thiết bị, các hệ thống làm lạnh công nghiệp hiện đại tuần hoàn nước làm mát hoặc chất lỏng trong quá trình sản xuất qua các bộ trao đổi nhiệt, loại bỏ hiệu quả nhiệt dư thừa từ các điểm quan trọng trong quy trình. Bằng cách duy trì nhiệt độ tối ưu, máy làm lạnh giúp kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và tối đa hóa hiệu quả năng lượng cũng như năng suất sản xuất.

Môi trường làm việc và hệ thống làm mát

Các nhà máy sản xuất và môi trường công nghiệp khác thường phải đối mặt với tình trạng tích tụ nhiệt đáng kể do hoạt động liên tục của thiết bị công nghiệp. Điều này có thể nhanh chóng tạo ra điều kiện không an toàn hoặc khó chịu cho người lao động và ảnh hưởng tiêu cực đến sản lượng sản xuất. Để bảo vệ an toàn lao động, đáp ứng các tiêu chuẩn quy định và nâng cao sự thoải mái, các nhà quản lý cơ sở sử dụng hệ thống nước lạnh công nghiệp hoặc máy làm lạnh HVAC – thường được kết hợp với các thiết bị xử lý không khí – để phân phối không khí lạnh khắp các không gian làm việc, tương tự như điều hòa không khí thương mại. Việc tích hợp máy làm lạnh bằng không khí hoặc máy làm lạnh làm mát bằng không khí cho phép lắp đặt linh hoạt trên mái nhà, bên trong phòng máy hoặc cạnh các tòa nhà. Hệ thống điều khiển nhiệt độ tiên tiến giúp quản lý điều kiện khí hậu một cách chính xác, giảm nguy cơ say nắng và cải thiện hiệu suất hoạt động tổng thể.

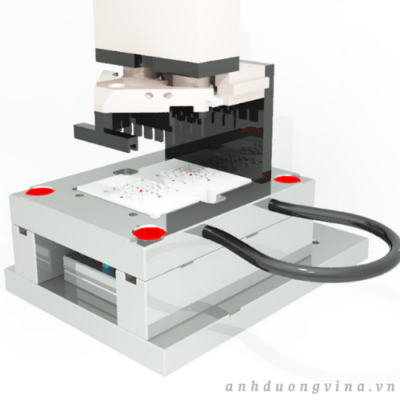

Sản xuất nhựa và ép phun

Trong sản xuất nhựa—đặc biệt là ép phun, ép thổi và ép đùn—kiểm soát nhiệt độ quy trình chính xác là rất quan trọng để đảm bảo tính nhất quán của sản phẩm và độ chính xác về kích thước. Làm mát quá mức hoặc không đủ có thể dẫn đến các khuyết tật, biến dạng hoặc bề mặt hoàn thiện kém. Máy làm lạnh công nghiệp cung cấp bể làm mát được kiểm soát hoặc cung cấp nước xử lý ở các điểm đặt cụ thể, được điều khiển thông qua bộ trao đổi nhiệt, để loại bỏ nhiệt thải từ khuôn và dây chuyền ép đùn. Làm mát đúng cách giúp duy trì hiệu quả thời gian chu kỳ và tính toàn vẹn của vật liệu, ảnh hưởng trực tiếp đến năng suất và chất lượng của các linh kiện nhựa được sản xuất cho nhiều ứng dụng khác nhau, từ ô tô đến hàng tiêu dùng.

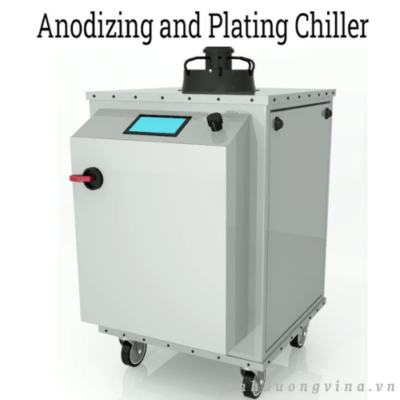

Mạ kim loại, anot hóa và xử lý bề mặt

Các quy trình hoàn thiện kim loại—bao gồm mạ điện, mạ không điện phân, anot hóa và khắc hóa học—thường tạo ra nhiệt lượng cao trong các bể hóa chất và bể xử lý. Nếu không được kiểm soát, nhiệt độ này có thể làm giảm chất lượng lớp phủ và rút ngắn tuổi thọ của bể. Các máy làm lạnh công nghiệp công suất lớn được tích hợp vào dây chuyền mạ để loại bỏ nhiệt lượng dư thừa, cung cấp khả năng làm mát quy trình chính xác bằng cách tuần hoàn nước lạnh qua các bộ trao đổi nhiệt bên ngoài. Nhiệt độ được kiểm soát chính xác giúp tạo ra các lớp phủ kim loại đồng nhất, hỗ trợ độ ổn định hóa học và cải thiện năng suất sản xuất tổng thể trong các hoạt động hoàn thiện kim loại.

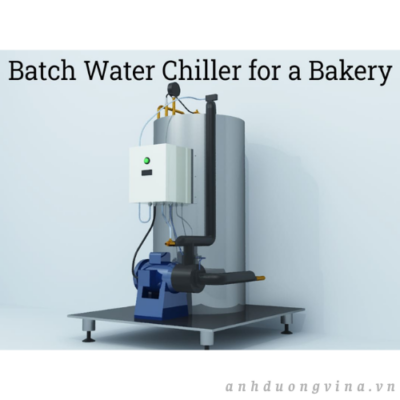

Sản xuất thực phẩm và đồ uống

Các quy định nghiêm ngặt về nhiệt độ trong ngành thực phẩm, đồ uống và sữa khiến việc làm mát quy trình một cách đáng tin cậy trở nên thiết yếu. Máy làm lạnh công nghiệp đóng vai trò quan trọng trong sản xuất thực phẩm bằng cách duy trì nhiệt độ thích hợp cho việc bảo quản, lên men, tiệt trùng và đóng gói. Máy làm lạnh bằng glycol hoặc máy làm lạnh bằng nước thường được sử dụng cho các ứng dụng như làm lạnh bột trong các tiệm bánh, kiểm soát bể lên men trong các nhà máy bia và rượu vang, hoặc làm lạnh nhanh các sản phẩm đã nấu chín để ức chế sự phát triển của vi khuẩn. Khi các máy làm lạnh tiết kiệm năng lượng duy trì các điểm nhiệt độ đã cài đặt, chất lượng thực phẩm được bảo quản, thời hạn sử dụng được kéo dài và việc tuân thủ các yêu cầu về sức khỏe và an toàn được đảm bảo.

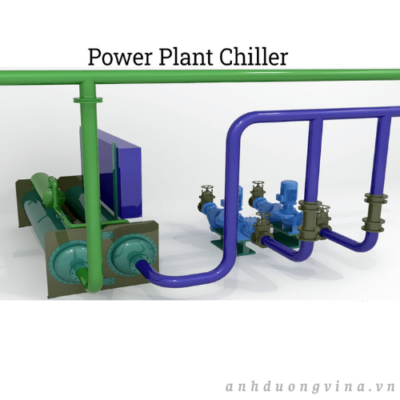

Ngành sản xuất điện và năng lượng

Các nhà máy điện—bao gồm các nhà máy nhiệt điện, thủy điện và năng lượng tái tạo—tạo ra lượng nhiệt thải đáng kể trong quá trình phát điện. Máy làm lạnh công nghiệp và hệ thống làm mát trung tâm được sử dụng để hấp thụ và loại bỏ nhiệt từ tua bin, máy phát điện, phòng điện và các bộ phận liên quan của nhà máy điện. Bằng cách tản nhiệt hiệu quả, máy làm lạnh bảo vệ các thiết bị nhạy cảm, ngăn ngừa sự cố hệ thống và thúc đẩy độ tin cậy lâu dài trong môi trường phát điện quan trọng.

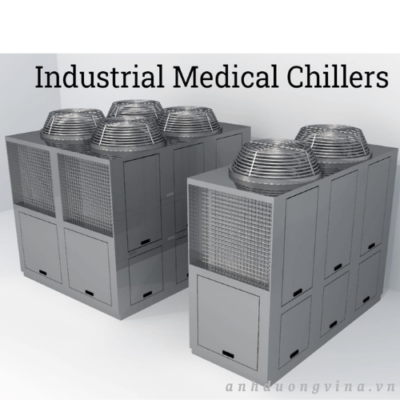

Làm mát trong ngành y tế và phòng thí nghiệm

Các cơ sở y tế và phòng thí nghiệm nghiên cứu phụ thuộc vào các giải pháp làm mát chính xác để đảm bảo hoạt động an toàn của các thiết bị nhạy cảm và bảo quản các mẫu sinh học. Máy làm lạnh được sử dụng rộng rãi để điều chỉnh nhiệt độ trong máy quét MRI, máy quét CT, máy gia tốc tuyến tính (LINAC) và tủ ấm thí nghiệm, vì các thiết bị này tạo ra nhiệt trong quá trình hoạt động. Máy làm lạnh y tế chuyên dụng duy trì nhiệt độ tối ưu cho thiết bị, đảm bảo thời gian hoạt động liên tục và hỗ trợ chẩn đoán và hình ảnh y tế chính xác, khiến chúng trở nên không thể thiếu trong lĩnh vực y tế.

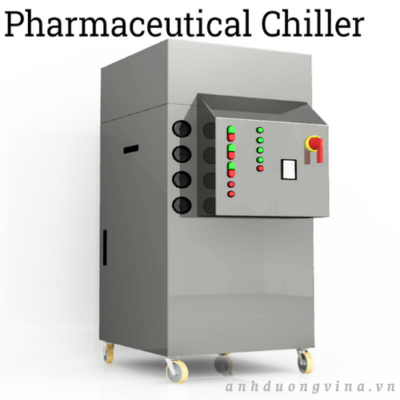

Sản xuất dược phẩm

Ngành công nghiệp dược phẩm dựa vào các thiết bị làm lạnh quy trình để kiểm soát nhiệt độ nghiêm ngặt trong quá trình tổng hợp hóa học, làm mát bình phản ứng, kết tinh, thu hồi dung môi và bảo quản các hợp chất nhạy cảm với nhiệt độ. Các thiết bị làm lạnh công nghiệp trong lĩnh vực này—có các loại piston, trục vít, ly tâm và hấp thụ—được thiết kế để hoạt động chính xác cao và đảm bảo vệ sinh. Thiết bị làm lạnh dược phẩm ngăn ngừa ô nhiễm lô sản phẩm và đảm bảo kết quả lâm sàng nhất quán, hỗ trợ tuân thủ các quy định cGMP và FDA. Cả thiết bị làm lạnh quy trình tập trung và nhỏ gọn đều được sử dụng tùy thuộc vào quy mô sản xuất và yêu cầu làm lạnh cụ thể.

Làm mát bằng laser và thiết bị chính xác

Các hệ thống laser công nghiệp, bao gồm laser CO2 _, laser sợi quang và laser diode, cũng như các laser quang học và y tế công suất cao, đòi hỏi việc quản lý nhiệt độ nghiêm ngặt để duy trì độ ổn định bước sóng tối ưu và hiệu suất tối đa. Máy làm lạnh laser được thiết kế để cung cấp hệ thống làm mát bằng nước khép kín, hấp thụ nhiệt thải và duy trì độ chính xác hoạt động của các nguồn laser nhạy cảm này. Máy làm lạnh công nghiệp chuyên dụng cho ứng dụng laser cũng giúp ngăn ngừa hư hỏng do nhiệt và giảm chi phí bảo trì thiết bị, hỗ trợ năng suất ổn định trong môi trường sản xuất và y tế.

Hệ thống làm lạnh tạm thời và giải pháp cho thuê

Trong xây dựng, tổ chức sự kiện và nâng cấp cơ sở công nghiệp, nhu cầu về hệ thống làm mát quy trình và HVAC ngắn hạn hoặc khẩn cấp thường xuyên phát sinh. Các hệ thống làm lạnh tạm thời hoặc cho thuê được triển khai để cung cấp hệ thống sưởi, thông gió, điều hòa không khí và làm mát quy trình trong thời gian ngừng hoạt động theo kế hoạch, nhu cầu tăng đột biến theo mùa hoặc sự cố thiết bị bất ngờ. Máy làm lạnh công nghiệp di động, có cả loại làm mát bằng không khí và làm mát bằng nước, cho phép triển khai nhanh chóng và công suất linh hoạt để phù hợp với các yêu cầu cụ thể của dự án. Hiệu suất đáng tin cậy, khả năng giám sát từ xa và hiệu quả năng lượng giúp các nhà thầu và người quản lý cơ sở duy trì điều kiện khí hậu và quy trình tối ưu với sự gián đoạn tối thiểu.

Có ba lý do phổ biến dẫn đến việc sử dụng hệ thống HVAC tạm thời, bao gồm:

Sưởi ấm và hút ẩm: Cần thiết cho các công trình xây dựng mới trong thời tiết lạnh, khi thay thế thiết bị HVAC quan trọng hoặc trong trường hợp hệ thống sưởi bị hỏng. Rất quan trọng để duy trì độ ẩm trong các trung tâm dữ liệu, cơ sở viễn thông và các môi trường nhạy cảm với độ ẩm khác.
Thông gió: Duy trì áp suất âm hoặc lưu thông không khí trong lành trong môi trường có chất gây ô nhiễm trong không khí (ví dụ: khu vực đầy khói), tạo áp suất dương cho phòng sạch hoặc các công trình lớn, hoặc hỗ trợ hệ thống làm mát chuyên dụng cho tàu ngầm và tàu lớn.
Điều hòa không khí: Cung cấp khả năng làm mát hiệu quả tại các địa điểm dự án ngoài trời trong mùa hè, làm hệ thống dự phòng trong thời gian bảo trì định kỳ hoặc sự cố đột xuất của hệ thống làm lạnh, hoặc tạm thời thay thế hệ thống điều hòa không khí hiện có trong quá trình cải tạo.

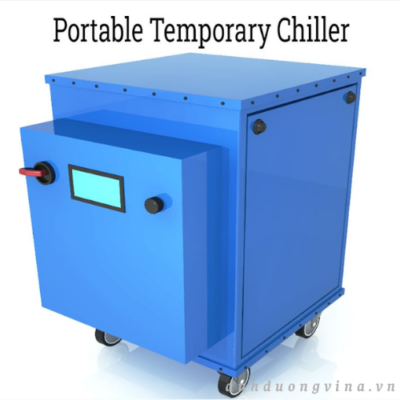

Máy làm lạnh công nghiệp di động được minh họa bên dưới là một ví dụ về giải pháp làm mát tạm thời đa năng, phù hợp cho các công trình xây dựng, sự kiện công nghiệp và ứng phó khẩn cấp. Các thiết bị này thường có hệ thống điều khiển dễ sử dụng, máy nén tốc độ biến đổi và chẩn đoán hệ thống thời gian thực để đảm bảo hiệu suất và độ tin cậy vượt trội.

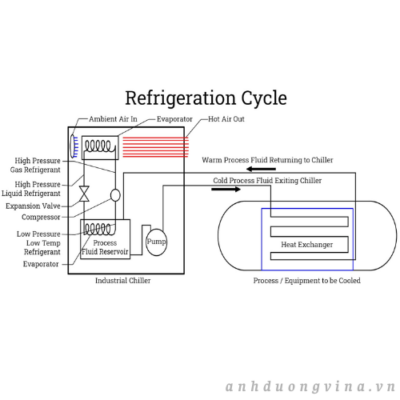

Máy làm lạnh công nghiệp hoạt động như thế nào?

Máy làm lạnh công nghiệp đóng vai trò thiết yếu trong việc làm mát quy trình cho nhiều ứng dụng thương mại và sản xuất. Mặc dù có nhiều loại máy làm lạnh công nghiệp khác nhau—như máy làm lạnh bằng không khí, máy làm lạnh bằng nước và máy làm lạnh hấp thụ—nhưng tất cả các hệ thống này đều hoạt động dựa trên cùng một nguyên tắc loại bỏ nhiệt cơ bản, được thúc đẩy bởi chu trình làm lạnh. Một thành phần quan trọng của quá trình này là chất làm lạnh (như R410A hoặc R134A), có khả năng hấp thụ nhiệt cao hơn đáng kể so với không khí, giúp duy trì nhiệt độ chính xác và ổn định trong môi trường khắc nghiệt. Khái niệm cốt lõi đằng sau máy làm lạnh công nghiệp là làm mát bao gồm việc trích xuất nhiệt một cách hiệu quả từ một quy trình, máy móc hoặc thiết bị và thải nhiệt an toàn vào môi trường xung quanh.

Tất cả các hệ thống làm lạnh công nghiệp đều được cấu tạo từ một số thành phần quan trọng, bao gồm dàn ngưng tụ, máy nén, van giãn nở và dàn bay hơi. Các thành phần này hoạt động cùng nhau để tuần hoàn chất lỏng hoặc chất làm lạnh qua một hệ thống khép kín. Trong quá trình hoạt động, chất làm lạnh chuyển đổi giữa trạng thái lỏng và hơi: đầu tiên nó hấp thụ nhiệt trong dàn bay hơi (trở thành hơi áp suất thấp), sau đó được nén (trở thành khí áp suất cao, nhiệt độ cao), và cuối cùng giải phóng nhiệt trong dàn ngưng tụ trước khi tuần hoàn trở lại. Chu trình liên tục này cho phép máy làm lạnh thu giữ, loại bỏ và thải nhiệt không mong muốn từ quá trình hoặc môi trường xung quanh – đảm bảo làm mát tối ưu cho các quy trình công nghiệp, ép nhựa, hệ thống HVAC, chế biến thực phẩm và các hoạt động nhạy cảm với nhiệt khác.

Các thành phần chính của mạch làm lạnh trong máy làm lạnh công nghiệp

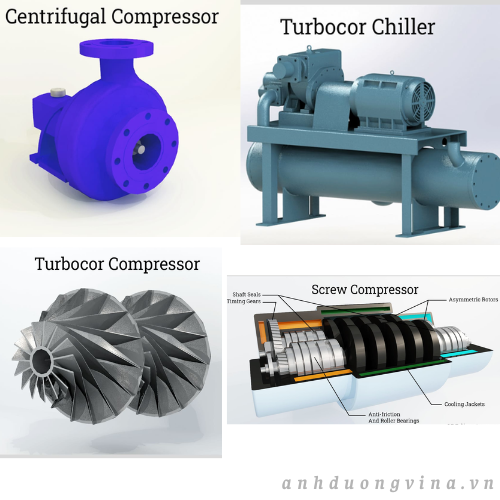

Máy nén

Máy nén đóng vai trò như động cơ của máy làm lạnh công nghiệp, lấy môi chất lạnh ở áp suất và nhiệt độ thấp từ dàn bay hơi và nén nó thành khí ở áp suất và nhiệt độ cao để đi vào dàn ngưng tụ. Có ba loại máy nén chính được sử dụng trong các hệ thống làm lạnh hiện đại, mỗi loại đều có những ưu điểm riêng về hiệu suất, công suất và bảo trì phù hợp với các nhu cầu làm lạnh công nghiệp khác nhau:

Máy nén ly tâm – Nổi tiếng với hiệu suất năng lượng cao trong các máy làm lạnh công suất lớn và được sử dụng rộng rãi trong các hệ thống nước lạnh trung tâm.
Máy nén Turbocor – Máy nén không dầu, sử dụng ổ trục từ, được đánh giá cao về khả năng tiết kiệm năng lượng và công nghệ điều tốc tiên tiến.
Máy nén khí trục vít – Mạnh mẽ và đáng tin cậy, phù hợp với nhiều dải lưu lượng và có độ bền tuyệt vời trong môi trường vận hành liên tục.

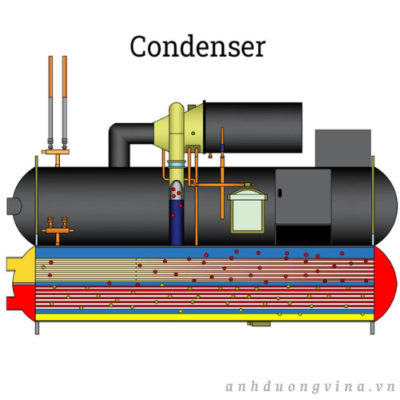

Bộ ngưng tụ

Sau khi nén, chất làm lạnh nóng, có áp suất cao sẽ chảy qua các cuộn dây trong dàn ngưng tụ, nơi nó được làm mát bằng không khí (trong máy làm lạnh bằng không khí ) hoặc nước tuần hoàn (trong máy làm lạnh bằng nước ). Dàn ngưng tụ đóng vai trò là bộ trao đổi nhiệt quan trọng , cho phép nhiệt được truyền ra khỏi chất làm lạnh và thải ra môi trường bên ngoài. Khi chất làm lạnh giải phóng nhiệt và mất năng lượng, nó sẽ ngưng tụ trở lại thành dạng lỏng, sẵn sàng lặp lại chu trình.

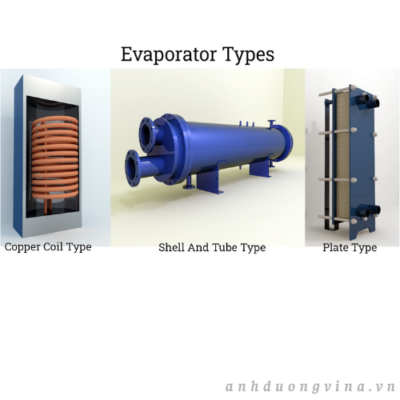

Bộ bay hơi

Trong thiết bị bay hơi, chất làm lạnh ở dạng lỏng sẽ giãn nở nhanh chóng, làm giảm áp suất và hấp thụ nhiệt từ chất lỏng trong quá trình hoặc vòng tuần hoàn chất làm mát thứ cấp. Quá trình này làm lạnh nước, hỗn hợp glycol hoặc chất lỏng trong quá trình sản xuất được sử dụng để làm mát thiết bị sản xuất, laser, máy ép phun hoặc các ứng dụng HVAC. Các loại thiết bị bay hơi phổ biến trong hệ thống làm mát bao gồm ống đồng, bộ trao đổi nhiệt dạng ống và vỏ , và bộ trao đổi nhiệt dạng tấm, mỗi loại được lựa chọn dựa trên hiệu suất và khả năng truyền nhiệt trong các ngành công nghiệp cụ thể.

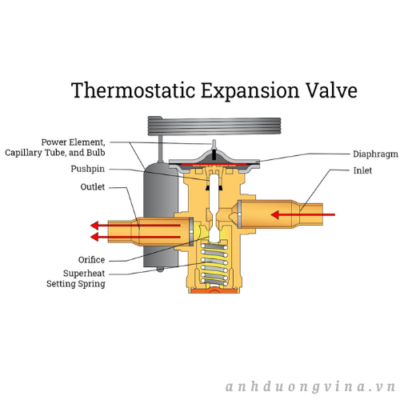

Van giãn nở

Van tiết lưu – còn được gọi là van tiết lưu nhiệt hoặc van tiết lưu điện tử – điều chỉnh chính xác lưu lượng chất làm lạnh đi vào dàn bay hơi. Bằng cách điều chỉnh theo nhu cầu làm mát thực tế, van giúp duy trì hiệu suất tối ưu, giảm tiêu thụ năng lượng và bảo vệ hệ thống khỏi sự kém hiệu quả hoặc hình thành băng.

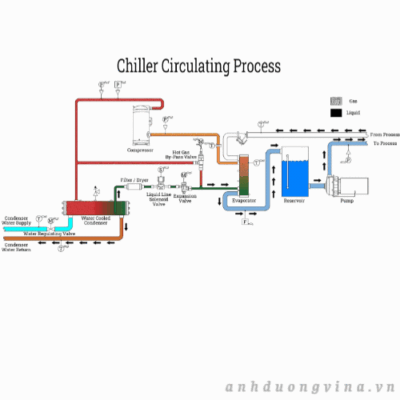

Mạch chất lỏng và truyền nhiệt trong hệ thống làm lạnh

Hệ thống tuần hoàn chất lỏng, còn được gọi là vòng tuần hoàn nước xử lý, là mạng lưới các đường ống và các bộ phận cung cấp chất lỏng đã được làm mát đến thiết bị, dây chuyền xử lý hoặc bộ điều hòa không khí. Hệ thống này rất quan trọng đối với các ứng dụng công nghiệp, nơi việc kiểm soát nhiệt độ chính xác và loại bỏ nhiệt là điều cần thiết để duy trì chất lượng sản phẩm và hiệu suất thiết bị.

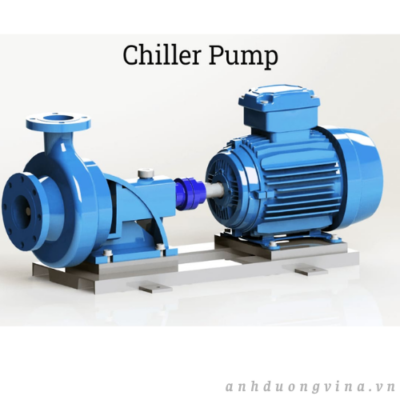

Bơm

Máy bơm có nhiệm vụ tuần hoàn nước lạnh hoặc hỗn hợp nước/glycol từ thiết bị làm lạnh đi khắp quy trình hoặc tòa nhà. Lưu lượng phù hợp là điều cần thiết để đảm bảo làm mát ổn định và ngăn ngừa hiện tượng quá nhiệt đối với các thiết bị xử lý quan trọng hoặc các thiết bị điện tử nhạy cảm. Máy bơm tốc độ biến đổi thường được sử dụng trong các hệ thống làm lạnh hiện đại để cải thiện hiệu quả năng lượng và thích ứng với các điều kiện tải thay đổi.

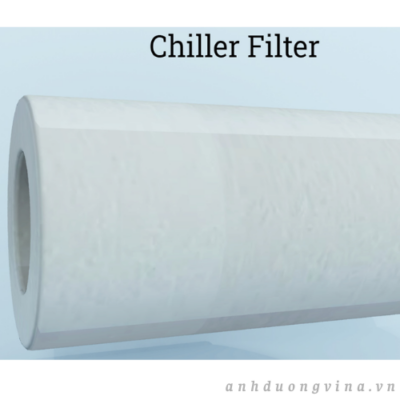

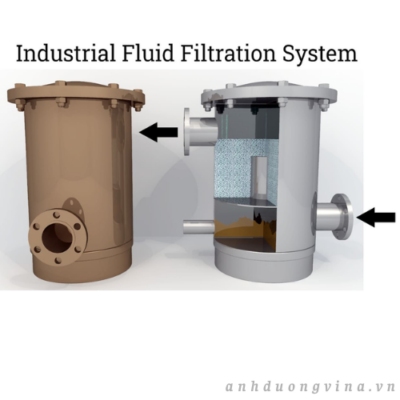

Lọc

Bộ lọc loại bỏ các chất gây ô nhiễm, các hạt và mảnh vụn khỏi chất lỏng tuần hoàn, bảo vệ các bộ phận bên trong của máy làm lạnh và thiết bị mà nó làm mát. Một hệ thống lọc được bảo trì tốt sẽ giảm thiểu sự bám bẩn, ăn mòn và nguy cơ ngừng hoạt động tốn kém, do đó là một phần thiết yếu của bất kỳ chương trình bảo trì máy làm lạnh công nghiệp nào.

Bộ trao đổi nhiệt bên ngoài

Bộ trao đổi nhiệt ngoài thường được tích hợp cho các quy trình yêu cầu sự tách biệt hoàn toàn giữa chất làm lạnh của máy làm lạnh và chất lỏng trong quy trình (như trong sản xuất dược phẩm, thực phẩm hoặc chất bán dẫn). Các bộ trao đổi nhiệt ngoài điển hình của máy làm lạnh bao gồm các cuộn làm mát ngâm, bộ trao đổi nhiệt dạng tấm và khung, các mô hình dạng vỏ và ống, hoặc các bể chứa có lớp vỏ bọc. Các bộ trao đổi nhiệt này giúp tối đa hóa việc truyền năng lượng và duy trì điều kiện vệ sinh hoặc tuần hoàn kín cho các ứng dụng làm mát quy trình quan trọng.

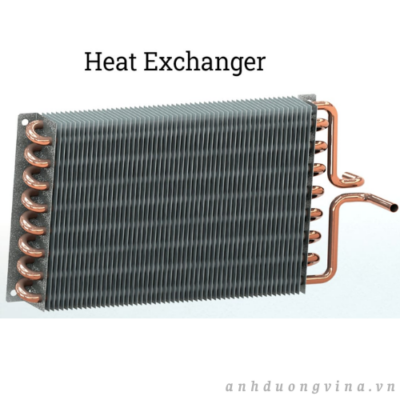

Bộ trao đổi nhiệt

Trong khi dàn ngưng đóng vai trò là bộ trao đổi nhiệt chính trong máy làm lạnh, nhiều hệ thống tích hợp thêm các bộ trao đổi nhiệt khác trong mạch chất lỏng để cải thiện khả năng kiểm soát nhiệt độ, tăng tính dự phòng của hệ thống hoặc thu hồi nhiệt thải cho các mục đích khác. Việc lựa chọn loại bộ trao đổi nhiệt phù hợp là một khía cạnh quan trọng trong việc thiết kế hệ thống làm lạnh hiệu quả và đáng tin cậy đáp ứng nhu cầu làm mát quy trình của cơ sở bạn.

Hiệu suất năng lượng, IPLV và xếp hạng hiệu năng của máy làm lạnh công nghiệp

Máy làm lạnh là một trong những thiết bị tiêu thụ điện năng lớn nhất trong các tòa nhà thương mại và nhà máy sản xuất, vì vậy việc tối đa hóa hiệu quả năng lượng của máy làm lạnh là ưu tiên hàng đầu. Hiệu suất và mức tiêu thụ năng lượng của máy làm lạnh thường được đo bằng Hệ số hiệu suất (COP) và Tỷ lệ hiệu quả năng lượng (EER) – các chỉ số giúp người quản lý cơ sở đánh giá và so sánh chi phí vận hành. Chỉ số COP hoặc EER cao cho thấy máy làm lạnh cung cấp khả năng làm mát tốt hơn với mỗi đơn vị năng lượng tiêu thụ.

Tuy nhiên, vì máy làm lạnh thường hoạt động ở điều kiện tải một phần trong hầu hết thời gian trong năm, nên việc chỉ dựa vào hệ số hiệu suất (COP) hoặc hiệu suất năng lượng (EER) ở tải đầy đủ có thể gây hiểu nhầm. Giá trị tải một phần tích hợp (IPLV) , được thiết lập bởi Viện Điều hòa không khí, Sưởi ấm và Làm lạnh (AHRI), cung cấp một đánh giá chính xác hơn. IPLV đo lường hiệu suất năng lượng ở các mức tải khác nhau, cung cấp xếp hạng hiệu quả thực tế dựa trên các điều kiện hoạt động điển hình, chứ không phải các kịch bản lý tưởng nhất. Các tính năng tiết kiệm năng lượng quan trọng—chẳng hạn như bộ điều khiển tốc độ biến đổi, hệ thống điều khiển tiên tiến và điều chỉnh năng lượng theo mùa—có thể cải thiện hơn nữa điểm IPLV của máy làm lạnh.

Hiểu rõ các chỉ số hiệu quả năng lượng này cho phép chủ sở hữu và kỹ sư của các cơ sở đưa ra quyết định mua hàng sáng suốt, ước tính chi phí vòng đời và lợi tức đầu tư, đồng thời tuân thủ các tiêu chuẩn xây dựng xanh như LEED, ASHRAE và các tiêu chuẩn khác. Vì máy làm lạnh công nghiệp và máy làm lạnh HVAC chiếm một phần đáng kể chi phí điện năng, việc đầu tư vào hệ thống làm lạnh hiệu suất cao sẽ giảm tiêu thụ năng lượng, giảm chi phí vận hành và hỗ trợ hoạt động bền vững, thân thiện với môi trường của các cơ sở.

Khi lựa chọn máy làm lạnh công nghiệp, điều quan trọng là phải đánh giá các yếu tố như công suất làm lạnh, độ tin cậy, tổng chi phí sở hữu, loại chất làm lạnh và khả năng tương thích với các yêu cầu quy trình của nhà máy. Tham khảo ý kiến của các kỹ sư HVAC hoặc nhà sản xuất máy làm lạnh có thể giúp bạn xác định thiết kế hệ thống tối ưu về hiệu quả năng lượng, hiệu suất và tiết kiệm lâu dài.

Câu hỏi thường gặp

Chức năng chính của máy làm lạnh công nghiệp là gì?

Máy làm lạnh công nghiệp loại bỏ nhiệt từ các quy trình, máy móc hoặc môi trường bằng cách tuần hoàn chất làm lạnh qua các bộ phận chính, đảm bảo kiểm soát nhiệt độ chính xác và thúc đẩy sự ổn định hoạt động.

Máy làm lạnh bằng không khí và máy làm lạnh bằng nước khác nhau như thế nào?

Máy làm lạnh bằng không khí tản nhiệt bằng quạt, giúp chúng phù hợp với việc lắp đặt linh hoạt. Máy làm lạnh bằng nước sử dụng tháp giải nhiệt để tuần hoàn nước, giúp tản nhiệt hiệu quả trong môi trường lớn hơn hoặc đòi hỏi cao hơn.

Những ngành công nghiệp nào sử dụng máy làm lạnh công nghiệp để kiểm soát nhiệt độ?

Các ngành công nghiệp như nhựa, gia công kim loại, thực phẩm và đồ uống, dược phẩm, sản xuất điện và các cơ sở y tế đều dựa vào máy làm lạnh công nghiệp để kiểm soát nhiệt độ môi trường và quy trình một cách chính xác.

Các thành phần chính của hệ thống làm lạnh công nghiệp là gì?

Các bộ phận cốt lõi bao gồm máy nén, dàn ngưng tụ, dàn bay hơi và van giãn nở. Các thành phần bổ sung như bơm, bộ lọc và bộ trao đổi nhiệt bên ngoài giúp tối ưu hóa lưu lượng chất lỏng và hiệu suất hệ thống.

Hiệu suất năng lượng của máy làm lạnh được đo lường như thế nào?

Hiệu suất của máy làm lạnh được đo bằng Hệ số hiệu suất (COP), Tỷ lệ hiệu suất năng lượng (EER) và Giá trị tải một phần tích hợp (IPLV) để đánh giá hiệu suất hoạt động ở tải toàn phần và tải một phần, giúp giảm chi phí điện năng.

Có sẵn các hệ thống làm lạnh tạm thời hoặc di động để đáp ứng nhu cầu ngắn hạn không?

Đúng vậy, các máy làm lạnh công nghiệp di động và hệ thống tạm thời được triển khai để làm mát khẩn cấp, phục vụ xây dựng và nâng cấp cơ sở vật chất, cung cấp khả năng làm mát HVAC và quy trình linh hoạt trong thời gian mất điện hoặc nhu cầu cao điểm.

Các Loại Máy Làm Lạnh Công Nghiệp

Máy làm lạnh công nghiệp được phân loại dựa trên cách chất làm lạnh giải phóng nhiệt lượng đã hấp thụ và loại máy nén được sử dụng. Ngoài ra, còn có các máy làm lạnh được thiết kế đặc biệt để phục vụ các chức năng độc đáo và cụ thể. Do những tiến bộ công nghệ và thay đổi liên tục trong thiết kế máy làm lạnh, việc lập một danh sách đầy đủ tất cả các loại máy làm lạnh công nghiệp là không khả thi.

Các loại máy làm lạnh

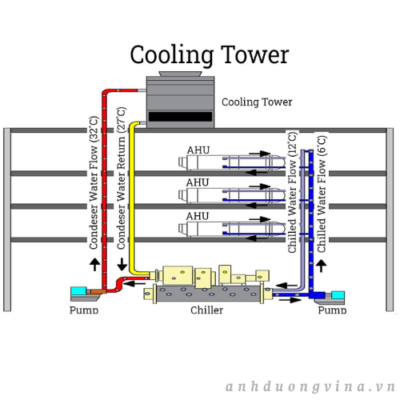

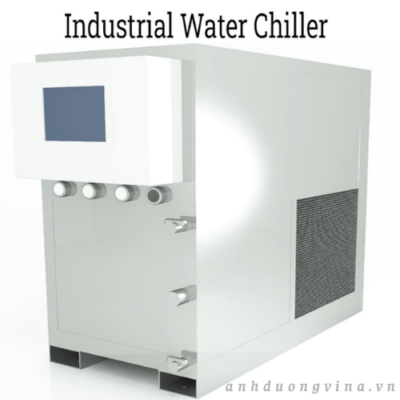

Máy làm lạnh công nghiệp làm mát bằng nước

Máy làm lạnh công nghiệp làm mát bằng nước thường được kết hợp với tháp giải nhiệt và sử dụng hệ thống xử lý nước ngưng tụ để loại bỏ cặn khoáng. Tháp giải nhiệt cung cấp nước cho máy làm lạnh, nơi nước được làm mát.

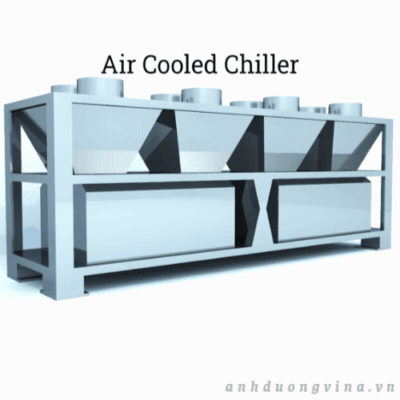

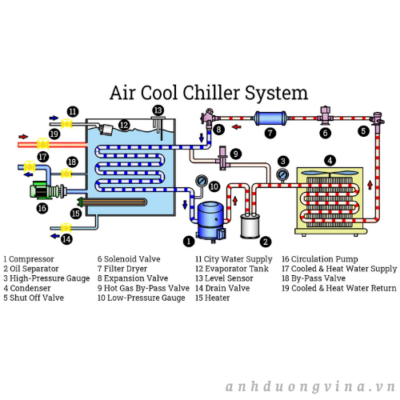

Máy làm lạnh công nghiệp làm mát bằng không khí

Máy làm lạnh công nghiệp làm mát bằng không khí được sử dụng khi việc thải nhiệt không phải là vấn đề đáng quan tâm. Nó hấp thụ nhiệt từ nước tuần hoàn và truyền nhiệt đó vào không khí. Đầu tiên, dàn bay hơi hấp thụ nhiệt từ nước lạnh, sau đó dàn ngưng tụ giải phóng nhiệt này vào không khí khi chất làm lạnh ngưng tụ.

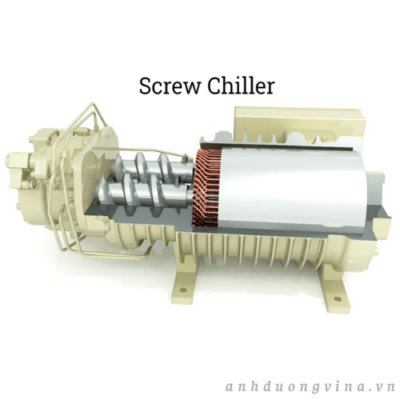

Máy làm lạnh công nghiệp trục vít

Máy làm lạnh công nghiệp kiểu trục vít, có cả phiên bản làm mát bằng nước và làm mát bằng không khí, sử dụng rôto xoắn ốc để nén và tuần hoàn hơi chất làm lạnh.

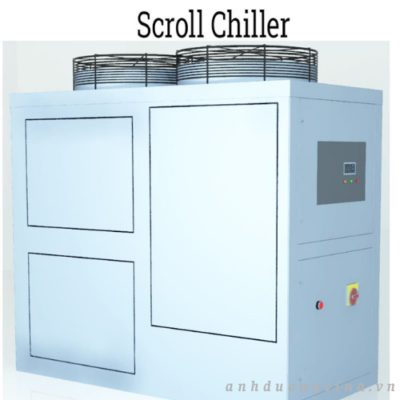

Cuộn làm lạnh

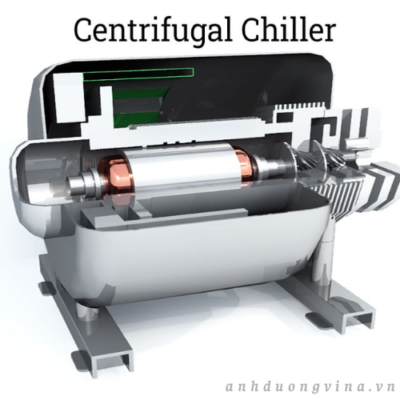

Máy làm lạnh ly tâm công nghiệp

Máy làm lạnh công nghiệp ly tâm sử dụng phương pháp nén để chuyển đổi động năng thành tĩnh năng, từ đó tăng nhiệt độ và áp suất của chất làm lạnh. Các cánh quạt hút chất làm lạnh vào và nén nó.

Máy làm lạnh hấp thụ

Trong máy làm lạnh công nghiệp hấp thụ, bộ tạo hơi sử dụng hơi nước hoặc nước nóng để chuyển chất làm lạnh thành dạng hơi. Hơi này sau đó di chuyển đến bộ ngưng tụ trước khi quay trở lại bộ hấp thụ. Trong bộ hấp thụ, hơi chất làm lạnh được hấp thụ bởi dung dịch, sau đó ngưng tụ để giải phóng nhiệt.

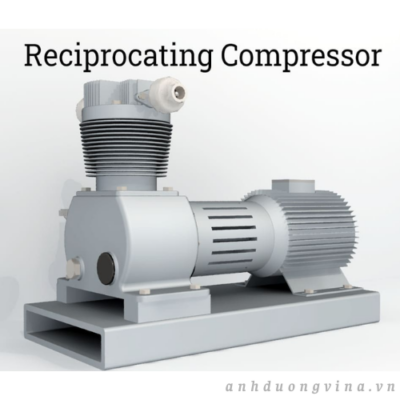

Máy làm lạnh công nghiệp kiểu piston

Máy làm lạnh công nghiệp kiểu piston sử dụng piston và buồng để tạo áp suất trong chất làm lạnh. Chúng có thể có thiết kế kín hoặc hở, với các thiết bị kín chứa tất cả các bộ phận bên trong một vỏ bọc duy nhất. Vì máy làm lạnh kiểu piston hoạt động tương tự như động cơ ô tô, chúng cần được bảo trì thường xuyên.

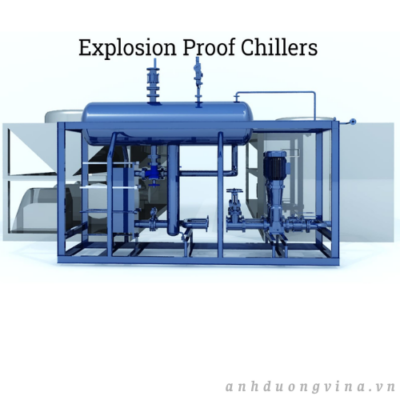

Máy làm lạnh công nghiệp chống cháy nổ

Máy làm lạnh công nghiệp chống cháy nổ được chế tạo cho các ứng dụng tải nặng và phải tuân thủ các hướng dẫn cụ thể của Cơ quan Phòng cháy chữa cháy Quốc gia (NFPA) trong quá trình sản xuất. Chúng có cấu trúc được gia cố đặc biệt để bảo vệ chống lại các vật liệu dễ cháy và phải được đặt hàng theo yêu cầu. Được thiết kế chủ yếu để bảo vệ và đảm bảo an toàn cho người lao động, các máy làm lạnh này hoạt động dựa trên các nguyên tắc tương tự như máy làm lạnh tiêu chuẩn nhưng với khả năng bảo vệ được gia cố tăng cường.

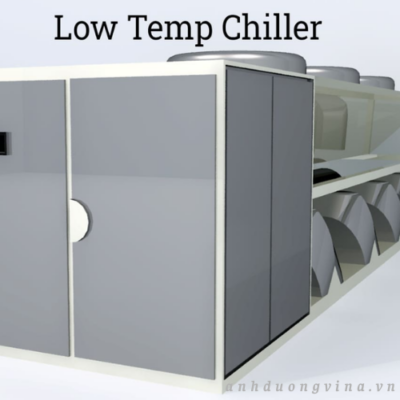

Máy làm lạnh công nghiệp nhiệt độ thấp

Máy làm lạnh công nghiệp nhiệt độ thấp được sử dụng trong các ngành công nghiệp hoạt động ở nhiệt độ dưới điểm đóng băng và yêu cầu máy làm lạnh có thể tạo ra nhiệt độ ở -40°F (-40°C). Chúng được sử dụng cho sân trượt băng, làm lạnh trong ngành hóa dầu, chiết xuất hóa chất, và các ngành công nghiệp y tế, dược phẩm và chế biến thực phẩm cũng như các phòng thí nghiệm kiểm tra sản phẩm.

Máy làm lạnh công nghiệp bay hơi

Máy làm lạnh công nghiệp bay hơi sử dụng quá trình bay hơi để làm mát không khí. Khi nước bay hơi, nó chuyển thành dạng khí, mang theo các hạt năng lượng cao và làm giảm đáng kể nhiệt độ không khí xung quanh. Hiệu ứng làm mát này có thể cảm nhận được khi sương mù được đưa vào phòng. Máy làm lạnh bay hơi khuếch đại quá trình bay hơi tự nhiên này bằng công nghệ tiên tiến.

Máy làm lạnh công nghiệp bay hơi hoạt động bằng cách sử dụng một bể chứa nước, một quạt và các tấm đệm dày. Quạt hút không khí nóng vào, sau đó không khí này đi qua các tấm đệm ẩm hấp thụ nước từ bể chứa. Khi không khí nóng đi qua các tấm đệm, nước trên bề mặt bay hơi, dẫn đến nhiệt độ giảm gần 20 độ Fahrenheit.

Máy làm lạnh công nghiệp nhiệt điện (TEC)

Bộ làm mát nhiệt điện (TEC) sử dụng hiệu ứng Peltier, tạo ra dòng nhiệt tại điểm giao nhau của hai vật liệu khác nhau khi có dòng điện một chiều chạy qua. Trong cấu hình này, các chất bán dẫn dương và âm được bố trí song song theo đường dẫn nhiệt và nối tiếp theo đường dẫn điện. Khi có điện áp, các electron vận chuyển nhiệt đến một phía, làm mát phía còn lại. Nhiệt sau đó được hấp thụ bởi bộ tản nhiệt và được quạt đẩy ra không khí xung quanh.

Bộ trao đổi nhiệt điện (TEC) có thể được gắn trực tiếp lên tấm làm mát hoặc được sử dụng để làm mát chất làm lạnh dạng lỏng. TEC thường được sử dụng trong các ứng dụng có yêu cầu làm mát nhỏ hơn 400 watt.

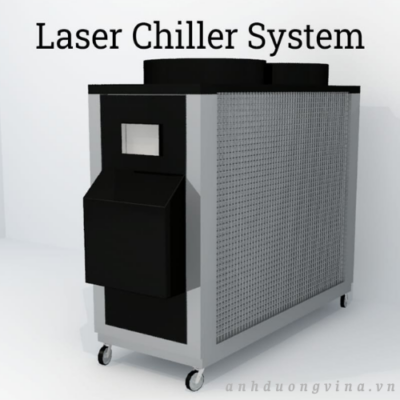

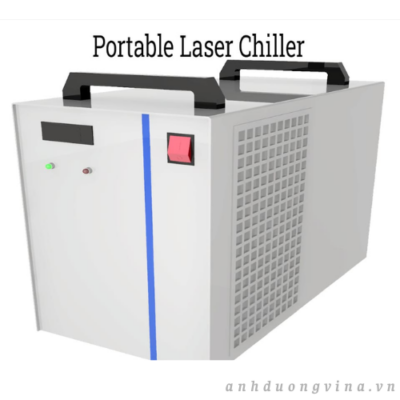

Máy làm lạnh công nghiệp bằng laser

Thuật ngữ “laser” là viết tắt của Light Amplification by Stimulated Emission of Radiation (Khuếch đại ánh sáng bằng phát xạ kích thích). Laser được tạo ra khi các electron trong các nguyên tử của vật liệu quang học—như thủy tinh, tinh thể hoặc khí—hấp thụ năng lượng từ dòng điện. Năng lượng này kích thích các electron, khiến chúng chuyển từ trạng thái năng lượng thấp hơn lên trạng thái năng lượng cao hơn và phát ra bức xạ điện từ.

Trong ánh sáng thông thường, sóng ánh sáng truyền đi với nhiều bước sóng và hướng khác nhau, mỗi bước sóng tương ứng với một màu sắc khác nhau với các đỉnh và đáy rõ rệt. Mắt thường nhìn thấy ánh sáng này có màu trắng. Ngược lại, chùm tia laser bao gồm ánh sáng kết hợp, với tất cả các sóng chuyển động cùng một hướng và các đỉnh và đáy được căn chỉnh đồng bộ. Năng lượng ánh sáng tập trung trong tia laser tạo ra một lượng nhiệt đáng kể.

Khi chiếu tia laser vào một bề mặt, năng lượng ánh sáng của nó chuyển hóa thành nhiệt, có thể cắt, làm tan chảy hoặc đốt cháy vật liệu. Quá trình này tạo ra nhiệt lượng cần được kiểm soát để duy trì hiệu quả của laser và ngăn ngừa hư hỏng. Laser công nghiệp sử dụng nhiều hệ thống làm lạnh và phương pháp làm mát khác nhau để giữ nhiệt độ ổn định.

Bộ làm mát laser được thiết kế để tản nhiệt sinh ra trong quá trình hoạt động của laser, giúp duy trì bước sóng của laser và đảm bảo chất lượng chùm tia. Laser công suất cao thường yêu cầu bộ làm mát bằng nước mạnh mẽ, trong khi laser công suất thấp hơn có thể được làm mát hiệu quả bằng các phương pháp khác, chẳng hạn như các loại quạt khác nhau.

Tia laser UV
Ống thủy tinh laser CO2
Bán dẫn
Laser ống tần số vô tuyến CO2
Laser sợi quang dùng để cắt, đánh dấu và khắc.

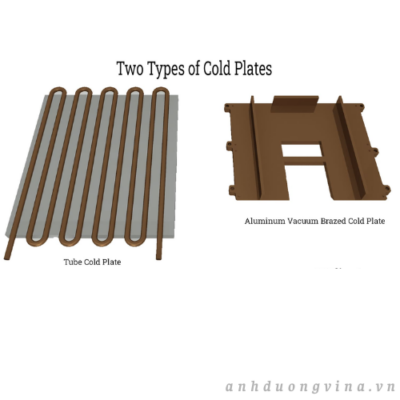

Tấm lạnh

Các tấm làm mát rất cần thiết cho việc làm mát laser và được sử dụng kết hợp với các hệ thống làm lạnh tuần hoàn. Chúng có nhiều dạng khác nhau, chẳng hạn như dạng ống và dạng hàn chân không bằng nhôm.

Tấm tản nhiệt dạng ống là những tấm kim loại phẳng có các rãnh ở một hoặc cả hai mặt của tấm, dùng để giữ các ống uốn cong qua lại trên bề mặt tấm. Chất làm mát chảy đến chùm tia laser thông qua các ống này. Các đầu vào và đầu ra của ống được kết nối với nguồn chất làm mát. Các ống có sự tiếp xúc bề mặt tốt để tối ưu hóa việc truyền nhiệt.
Tấm tản nhiệt chân không bằng nhôm có một vây nhôm dạng lượn sóng được hàn vào khoang chứa chất lỏng bên dưới bề mặt lắp đặt của tấm tản nhiệt. Vây nhôm trong tấm tản nhiệt tạo ra sự nhiễu loạn giúp giảm điện trở nhiệt. Tấm tản nhiệt chân không bằng nhôm có kích thước từ vài inch đến vài trăm inch.

Các tấm làm mát có thể được gắn trên laser và nhận chất lỏng làm mát từ bộ làm lạnh. Chất lỏng đã được làm nóng từ quá trình này sau đó được đưa trở lại bộ làm lạnh. Trong một số trường hợp, tấm làm mát cũng có thể được thiết kế để hoạt động như các điện cực trong hệ thống laser.

Máy làm lạnh công nghiệp nén hơi

Máy làm lạnh công nghiệp nén hơi sử dụng chất làm lạnh tuần hoàn qua dàn bay hơi, máy nén, dàn ngưng tụ và van giãn nở. Quá trình này rất hiệu quả trong việc làm mát các tải công suất cao trong khi tiêu thụ ít năng lượng hơn. Trong hệ thống laser, có thể sử dụng máy làm lạnh nén hơi bằng cách điều chỉnh chu trình bay hơi. Ngoài ra, các phương pháp làm mát khác bao gồm việc cho chất làm lạnh chạy trực tiếp qua tấm làm lạnh.

Bộ làm lạnh chất lỏng kiểu nén hơi là phương pháp làm mát được sử dụng phổ biến nhất cho các laser công suất cao. Các bộ làm lạnh này có thể làm mát đến 10 kW và tương thích với tất cả các loại laser.

Máy nén quay thu nhỏ

Hệ thống nén quay thu nhỏ đã trở thành một phương pháp phổ biến để làm mát laser. Những tiến bộ trong máy nén quay đã cho phép thu nhỏ hệ thống nén để xử lý tải nhiệt lên đến 100 watt. Thiết kế nhỏ gọn này được sử dụng rộng rãi với laser nhờ hiệu quả và lợi thế tiết kiệm không gian.

Máy làm lạnh nén quay thu nhỏ có tính di động cao và cung cấp khả năng kiểm soát nhiệt độ chính xác. Chúng cung cấp công suất làm lạnh từ 3 kW đến 140 kW và hoạt động trong phạm vi nhiệt độ từ 20 °F đến 80 °F (-6,6 °C đến 26,6 °C).

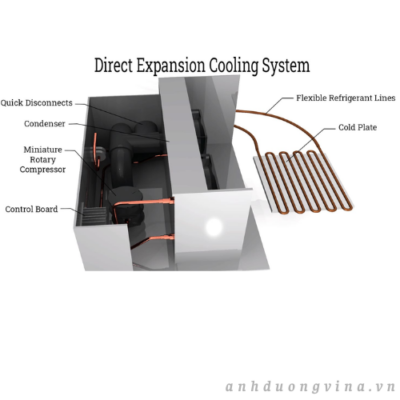

Làm mát bằng giãn nở trực tiếp (DX)

Trong hệ thống làm lạnh giãn nở trực tiếp, chất làm lạnh chảy trực tiếp qua tấm làm lạnh và được dẫn động bởi máy nén, loại bỏ nhu cầu về vòng tuần hoàn làm mát bằng nước và đơn giản hóa hệ thống. Thiết kế này loại bỏ yêu cầu về vòng tuần hoàn chất làm lạnh thứ cấp. Trong quá trình này, chất làm lạnh trải qua quá trình chuyển pha đẳng nhiệt, cung cấp khả năng kiểm soát nhiệt độ vượt trội trên toàn bộ tấm làm lạnh.

Hệ thống làm mát bằng giãn nở trực tiếp bao gồm các thành phần tiêu chuẩn như máy nén, dàn ngưng tụ, van giãn nở và dàn bay hơi, có chức năng hấp thụ nhiệt trực tiếp. Hệ thống này cung cấp giải pháp làm mát nhỏ gọn với máy nén quay thu nhỏ. Ưu điểm chính của hệ thống này là khả năng kiểm soát nhiệt độ chính xác. Hệ thống làm mát bằng giãn nở trực tiếp được thiết kế đặc biệt cho các ứng dụng có lưu lượng nhiệt cao, chẳng hạn như cắt và đốt bằng laser.

Làm thế nào để bảo trì hệ thống làm lạnh công nghiệp?

Mặc dù nguyên lý hoạt động cơ bản của máy làm lạnh công nghiệp là nhất quán giữa các loại khác nhau, việc bảo trì thường xuyên là rất cần thiết để đảm bảo hiệu suất tối ưu. Giống như bất kỳ thiết bị công nghiệp nào khác, việc giám sát và kiểm tra định kỳ là vô cùng quan trọng. Các nhà sản xuất khuyến nghị nên tuân thủ các hướng dẫn của họ về bảo trì và kiểm tra các bộ phận của máy làm lạnh để đảm bảo chúng hoạt động theo đúng thông số kỹ thuật.

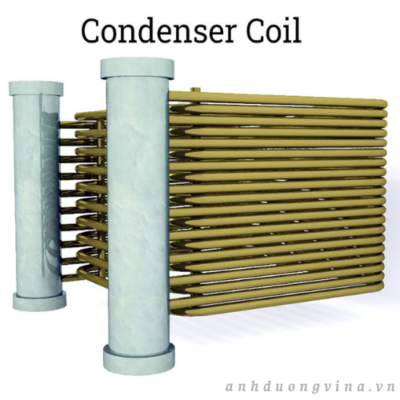

Bảo trì dàn ngưng tụ

Truyền nhiệt là một khía cạnh quan trọng trong hoạt động của máy làm lạnh. Các cuộn dây dàn ngưng tụ có thể bị tắc nghẽn, ảnh hưởng đến sự lưu thông không khí tự do.

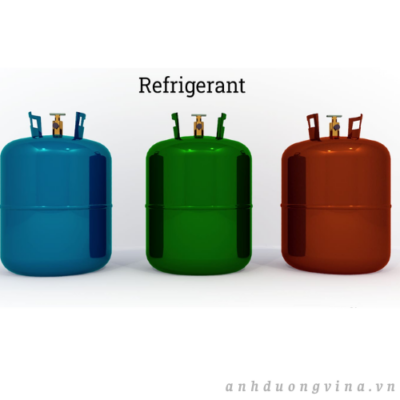

Bảo trì hệ thống làm lạnh

Hiệu suất của máy làm lạnh công nghiệp phụ thuộc rất nhiều vào chất làm lạnh. Chất làm lạnh được nạp không đúng tỷ lệ có thể ảnh hưởng đáng kể đến hiệu quả và hoạt động của máy làm lạnh.

Nước

Nước sử dụng trong tháp giải nhiệt phải đáp ứng các thông số lưu lượng cụ thể. Bụi bẩn, cặn bám, chất rắn và các chất gây ô nhiễm có thể làm gián đoạn dòng chảy của nước và ảnh hưởng xấu đến hiệu suất của máy làm lạnh.

Kiểm tra hồ chứa

Để đảm bảo hiệu suất tối ưu của máy làm lạnh, tất cả các bể chứa cần được kiểm tra thường xuyên để xác nhận chúng có đủ lượng chất lỏng.

Kiểm tra nhiệt độ

Máy làm lạnh hoạt động tối ưu ở nhiệt độ 50 °F (10 °C). Sự dao động nhiệt độ không được kiểm soát có thể ảnh hưởng tiêu cực đến hoạt động của chúng. Để đạt được kết quả tốt nhất, việc thường xuyên kiểm tra nhiệt độ đầu vào và đầu ra của dung dịch glycol giúp phát hiện sớm các vấn đề tiềm ẩn.

Dọn dẹp

Tất cả thiết bị đều tích tụ bụi bẩn trong quá trình sản xuất. Để duy trì hiệu suất tối ưu, hãy thường xuyên vệ sinh các bộ phận tiếp xúc của máy làm lạnh và thay thế bộ lọc để tránh tắc nghẽn.

Phần kết luận

Máy làm lạnh công nghiệp là một cơ chế làm mát được thiết kế để tạo ra các chất lỏng có thể làm giảm nhiệt độ bằng cách loại bỏ nhiệt từ chất lỏng đó.
Những phát minh vào cuối thế kỷ XX đã tạo ra các thiết bị làm lạnh có khả năng tạo ra nhiệt độ cần thiết cho các quy trình làm mát trong nhiều ngành công nghiệp khác nhau.
Có nhiều loại máy làm lạnh công nghiệp dựa trên cách chất làm lạnh tản nhiệt và loại máy nén. Ngoài ra còn có các máy làm lạnh được thiết kế đặc biệt để thực hiện các chức năng độc đáo và khác thường.
Mặc dù có rất nhiều loại máy làm lạnh công nghiệp khác nhau, nhưng phần lớn chúng hoạt động dựa trên cùng một nguyên lý là loại bỏ nhiệt.
Mặc dù cơ chế hoạt động cơ bản của máy làm lạnh công nghiệp là giống nhau đối với tất cả các loại, nhưng cũng như bất kỳ loại thiết bị công nghiệp nào khác, việc bảo trì thường xuyên đảm bảo rằng máy sẽ hoạt động theo đúng thông số kỹ thuật.
