Máy bơm chân không: Các loại và nguyên lý hoạt động

Tìm hiểu về bơm chân không

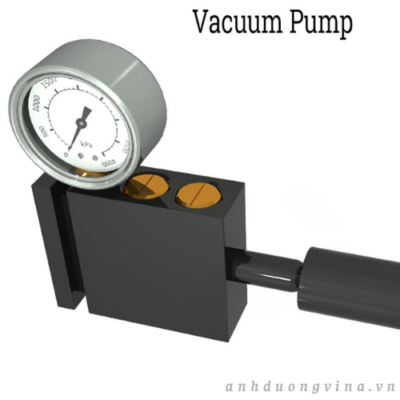

Máy bơm chân không là thiết bị được thiết kế để tạo ra chân không một phần hoặc chân không áp suất thấp bằng cách hút các phân tử khí hoặc không khí ra khỏi môi trường kín. Từ “chân không” chỉ trạng thái áp suất trong đó áp suất của buồng thấp hơn áp suất khí quyển hoặc áp suất của các hệ thống lân cận. Tình trạng này khác với chân không tuyệt đối, mô tả trạng thái có áp suất 0 Pa (Pascal), hoàn toàn không có các hạt khí.

Áp suất khí quyển, lực do không khí tác dụng lên bề mặt Trái đất, là yếu tố trung tâm trong hoạt động của bơm chân không. Áp suất này là kết quả của trọng lượng các phân tử không khí và giảm dần khi lên đến độ cao cao hơn. Áp suất khí quyển có ảnh hưởng sâu sắc đến hoạt động của máy móc, bao gồm cả bơm chân không. Nó tìm kiếm sự cân bằng bằng cách di chuyển các phân tử từ vùng áp suất cao đến vùng áp suất thấp hơn, phù hợp với xu hướng lấp đầy khoảng trống chân không hoặc áp suất thấp.

Mục tiêu chính của máy bơm là chuyển đổi năng lượng thành áp suất. Năng lượng cần thiết cho hoạt động của máy bơm phụ thuộc vào áp suất khí quyển. Nói chung, áp suất khí quyển tăng sẽ làm tăng hiệu suất của máy bơm chân không. Vì áp suất khí quyển ảnh hưởng rất lớn đến hiệu suất của máy bơm chân không, nên nó tác động trực tiếp đến chi phí vận hành và có thể thay đổi theo nhiệt độ, độ ẩm và độ cao.

Có thể đạt được nhiều mức độ chân không khác nhau, từ chân không thấp với áp suất tuyệt đối từ 1 đến 0,03 bar đến chân không cao đạt áp suất tối thiểu như một phần tỷ Pascal. Chân không thấp và trung bình thường được sử dụng trong công nghiệp như kẹp chân không, máy hút bụi, bóng đèn sợi đốt, sơn, phun cát, lò chân không và hệ thống thông gió áp suất âm. Ngược lại, hệ thống chân không cao hơn rất quan trọng đối với các hoạt động chuyên biệt trong phòng thí nghiệm như máy gia tốc hạt và lò phản ứng.



Có hai kỹ thuật chính để tạo ra chân không một phần: truyền khí và bẫy khí. Các phương pháp truyền khí bao gồm bơm chân không thể tích dương, sử dụng các buồng giãn nở và co lại theo chu kỳ bằng van một chiều để hút và đẩy khí, và bơm chân không truyền động lượng, giúp tăng tốc khí, tạo thành một luồng khí áp suất thấp. Ngược lại, bơm chân không bẫy khí giữ lại các phân tử khí thông qua nhiều quá trình khác nhau như ngưng tụ, chuyển khí thành trạng thái lỏng hoặc rắn; thăng hoa, trong đó khí chuyển trực tiếp thành chất rắn; hấp phụ, liên quan đến sự bám dính của các phân tử khí vào bề mặt; và ion hóa, trong đó khí được ion hóa trước khi bị giữ lại. Mỗi kỹ thuật đều có những lợi ích riêng tùy thuộc vào nhu cầu của hệ thống chân không.



Các loại máy hút chân không

Các dải chân không đề cập đến việc phân loại các mức độ chân không dựa trên phép đo áp suất tuyệt đối bên trong một hệ thống kín. Áp suất tuyệt đối cho biết số lượng phân tử khí còn lại—chủ yếu là nitơ, oxy và hơi nước, cùng với một lượng nhỏ neon, heli và hydro—bên trong buồng hoặc môi trường xử lý. Hiểu rõ các dải chân không này rất cần thiết trong các ứng dụng yêu cầu kiểm soát khí quyển chính xác, chẳng hạn như nghiên cứu trong phòng thí nghiệm, sản xuất chất bán dẫn, luyện kim và xử lý chân không công nghiệp.

Quá trình tạo ra chân không, cụ thể là giảm áp suất và hút các phân tử khí ra khỏi một không gian kín, trở nên ngày càng khó khăn hơn khi số lượng phân tử bị loại bỏ càng nhiều. Khi làm việc với công nghệ chân không tiên tiến, nhu cầu năng lượng và nỗ lực của hệ thống sẽ tăng lên ở áp suất thấp hơn, vì số lượng phân tử cần hút ra càng ít. Áp suất tuyệt đối càng thấp, hệ thống càng tiến gần đến “chân không hoàn hảo” – một trạng thái không thể đạt được, nhưng có thể đạt được thông qua các hệ thống bơm chân không mạnh mẽ và hiệu quả cao.



Các dải chân không khác nhau đòi hỏi các loại bơm chân không và kỹ thuật chuyên dụng để đạt được mức áp suất mục tiêu. Chân không thấp (còn được gọi là chân không thô) và chân không trung bình thường được tạo ra bằng cách sử dụng các loại bơm thể tích dương, bao gồm bơm cánh quay, bơm màng và bơm piston. Các loại bơm chân không này lý tưởng cho hầu hết các ứng dụng chân không công nghiệp, chẳng hạn như đóng gói, khử khí và lọc. Tuy nhiên, khi các hoạt động đòi hỏi mức chân không cao hơn—được phân loại là chân không cao hoặc chân không siêu cao (UHV) —phải sử dụng các loại bơm chân không tiên tiến hơn.

Việc đạt được môi trường chân không cao hoặc siêu cao là rất quan trọng trong các ứng dụng chuyên biệt như kính hiển vi điện tử, quang phổ khối, khoa học bề mặt, khắc nano và mô phỏng không gian. Các phạm vi chân không đầy thách thức này đòi hỏi các bơm truyền động lượng (còn được gọi là bơm phân tử, chẳng hạn như bơm turbomolecular và bơm khuếch tán), hoạt động bằng cách tăng tốc các phân tử khí để hút chân không hiệu quả. Đối với các ứng dụng chân không siêu cao đòi hỏi khắt khe nhất, các bơm bẫy (bao gồm bơm đông lạnh và bơm hấp thụ ion) được sử dụng, dựa vào sự ngưng tụ, hấp phụ hoặc các phản ứng hóa học để thu giữ và loại bỏ những dấu vết cuối cùng của các phân tử khí.

Để lựa chọn máy bơm chân không hoặc hệ thống chân không phù hợp cho hoạt động của bạn, điều quan trọng là phải đảm bảo phạm vi chân không mục tiêu phù hợp với cả yêu cầu quy trình và các chất gây ô nhiễm dự kiến. Các yếu tố quan trọng khác cần xem xét bao gồm lưu lượng bơm, bảo trì, độ tin cậy và khả năng tương thích với khí trong quy trình của bạn. Đầu tư vào công nghệ bơm phù hợp đảm bảo hiệu suất ổn định và tối ưu hóa quy trình trong nhiều ngành công nghiệp khác nhau.

Những điểm quan trọng cần lưu ý khi lựa chọn dòng máy hút bụi:

• Tính tương thích quy trình: Hãy đảm bảo phạm vi chân không phù hợp với ứng dụng của bạn—cho dù đó là phân tích trong phòng thí nghiệm, phủ chân không, sản xuất thiết bị y tế hay đóng gói thực phẩm.

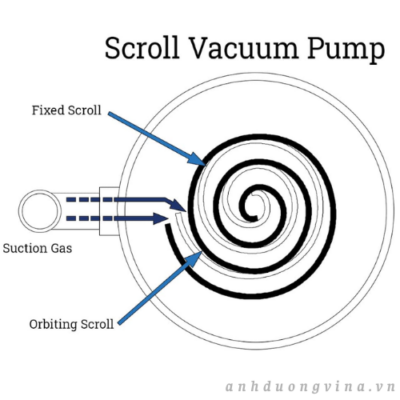

• Công nghệ bơm: Chọn các loại bơm chân không—như bơm cánh quay, bơm xoắn ốc, bơm piston, bơm turbomolecular, bơm khuếch tán hoặc bơm đông lạnh—được thiết kế cho mức áp suất mong muốn của bạn.
• Áp suất tối đa: Hiểu rõ áp suất tuyệt đối thấp nhất có thể đạt được cần thiết cho quy trình của bạn.
• Xử lý chất gây ô nhiễm: Hãy xem xét liệu máy bơm có thể xử lý hơi, các hạt vật chất và khí hóa học thường gặp trong ứng dụng của bạn hay không.
• Hiệu quả năng lượng: Đánh giá chi phí dài hạn để đạt được và duy trì mức độ chân không mong muốn, đặc biệt đối với các hệ thống chân không cao và siêu cao.

Để được hướng dẫn thêm về việc lựa chọn bơm chân không, yêu cầu ứng dụng hoặc tối ưu hóa hệ thống chân không của bạn, hãy tham khảo ý kiến ​​của các chuyên gia hàng đầu trong ngành hoặc các nhà sản xuất đáng tin cậy. Việc tận dụng công nghệ chân không phù hợp sẽ nâng cao năng suất, cải thiện độ tin cậy của quy trình và cho phép đạt được những kết quả nghiên cứu tiên tiến trong khoa học, sản xuất và kỹ thuật.

Các loại bơm chân không và nguyên lý hoạt động của chúng

Hai phân loại chính của nguyên lý bơm chân không là truyền khí và giữ khí . Cơ chế truyền khí được chia nhỏ hơn nữa thành bơm thể tích và bơm truyền động lượng . Để hiểu đầy đủ về bơm chân không công nghiệp và ứng dụng của chúng trong công nghệ chân không, điều cần thiết là phải nắm vững ba loại dòng chảy chính mà khí thể hiện dưới các mức độ chân không khác nhau: dòng chảy nhớt, dòng chảy chuyển tiếp và dòng chảy phân tử.

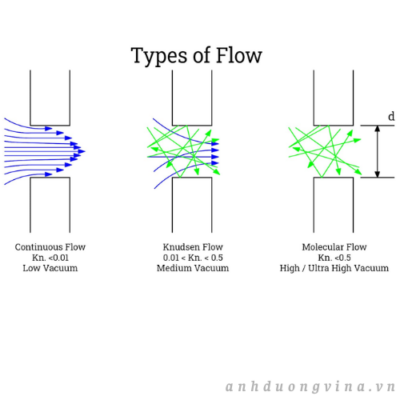

Dòng chảy nhớt hoặc liên tục xuất hiện ở áp suất cao và trong phạm vi chân không thô và chân không trung bình , nơi các phân tử khí được sắp xếp dày đặc và thường xuyên va chạm với nhau. Ở đây, quãng đường tự do trung bình — khoảng cách trung bình mà một phân tử khí di chuyển trước khi va chạm khác — ngắn hơn nhiều so với kích thước vật lý của buồng. Khi đạt được mức độ chân không cao hơn và áp suất giảm, chuyển động của các phân tử khí chuyển sang tương tác thường xuyên hơn với các bề mặt của buồng thay vì với các phân tử khí khác.

Chế độ dòng chảy chuyển tiếp thể hiện trạng thái trung gian giữa dòng chảy nhớt và dòng chảy phân tử, trong đó cả va chạm giữa các phân tử và giữa phân tử với thành buồng xảy ra với tần suất tương đương. Cuối cùng, trong chế độ dòng chảy phân tử , điển hình cho các ứng dụng chân không cao và siêu cao, quãng đường tự do trung bình vượt xa kích thước buồng, dẫn đến chuyển động phân tử rất ngẫu nhiên với các va chạm giữa các phân tử hiếm khi xảy ra. Hiểu rõ các hành vi dòng khí này rất quan trọng để lựa chọn và vận hành các loại bơm chân không khác nhau một cách phù hợp cho mục đích sử dụng trong phòng thí nghiệm, công nghiệp và khoa học.



Trong dòng chảy nhớt, chất lỏng có thể được bơm hiệu quả bằng cơ học bởi các bơm thể tích dương, thường được sử dụng cho các quy trình chân không thấp và chân không trung bình . Khi hệ thống tiến gần đến điều kiện chân không cao hơn và dòng chảy phân tử, các bơm thể tích dương trở nên kém hiệu quả hơn, đòi hỏi phải tích hợp các bơm truyền động lượng (còn gọi là bơm phân tử ) hoặc hệ thống bơm giữ. Hầu hết các hệ thống chân không cao được sử dụng trong các phòng thí nghiệm nghiên cứu và nhà máy sản xuất đều yêu cầu sự kết hợp (hoặc hệ thống bơm chân không ) — với các bơm sơ cấp thiết lập áp suất thấp và các bơm chân không cao đạt được phạm vi chân không sâu hơn. Điều quan trọng cần lưu ý là trong khi các bơm thể tích dương gặp khó khăn ở chân không cực cao, các bơm truyền động lượng có thể bị ảnh hưởng xấu nếu hoạt động trong chế độ nhớt. Bơm giữ, mặc dù có khả năng tạo ra chân không cực kỳ sạch, có thể cần phải tái tạo thường xuyên nếu xử lý một lượng lớn khí hoặc hơi ngưng tụ.



Máy bơm chân không thể tích dương

Máy bơm chân không thể tích dương hoạt động bằng cách liên tục giãn nở và nén một thể tích kín, với chu kỳ hút và xả được điều chỉnh bởi các van một chiều (không hồi lưu) hiệu suất cao. Trong quá trình giãn nở, một chân không cục bộ được tạo ra, cho phép không khí hoặc khí xử lý đi vào buồng bơm. Khi đạt đến thể tích buồng tối đa, van hút đóng lại, van xả mở ra và quá trình nén đẩy chất lỏng ra ngoài. Chuyển động qua lại nhanh chóng này tạo ra dòng chảy xung đặc trưng và làm cho các máy bơm này phù hợp với nhiều ứng dụng chân không công nghiệp và phòng thí nghiệm .

Các loại bơm chân không cơ khí này được phân loại theo thiết kế và chuyển động của các buồng bên trong — loại tác động đơn hoặc tác động kép, và cấu hình chuyển động tịnh tiến hoặc quay là phổ biến nhất.

• Máy bơm chân không kiểu piston: Loại bơm này tạo ra chân không bằng chuyển động qua lại (tịnh tiến) của các bộ phận bên trong. Mỗi chu kỳ di chuyển chất lỏng vào và ra, hướng chuyển động được điều khiển bởi các van hút và xả. Phạm vi chuyển động được gọi là hành trình, và các thiết kế chính bao gồm máy bơm chân không kiểu piston, kiểu pít tông và kiểu màng – mỗi loại được tối ưu hóa cho các yêu cầu cụ thể về hiệu suất, bảo trì hoặc khả năng tương thích hóa học, rất quan trọng trong các ngành công nghiệp chế biến hóa chất , dược phẩm hoặc thiết bị phân tích .

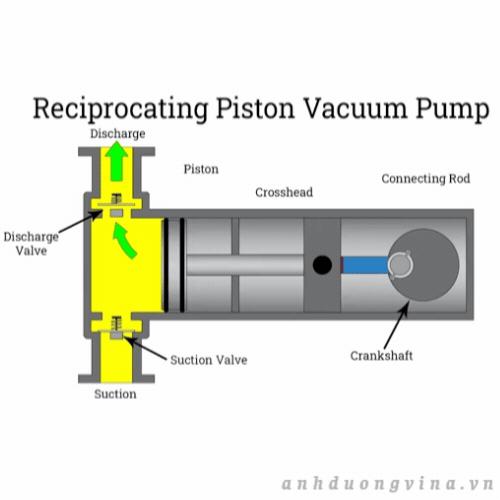

  • Bơm chân không piston chuyển động tịnh tiến: Loại bơm cổ điển này sử dụng một piston dẫn động bằng trục khuỷu bên trong một xi lanh, với vật liệu piston được lựa chọn dựa trên độ bền và khả năng chống hóa chất. Piston bằng gang, đồng và thép là những vật liệu phổ biến, đặc biệt là trong các ứng dụng công nghiệp và nghiên cứu đòi hỏi cao, nơi độ tin cậy và hiệu suất thể tích cao là yếu tố then chốt.

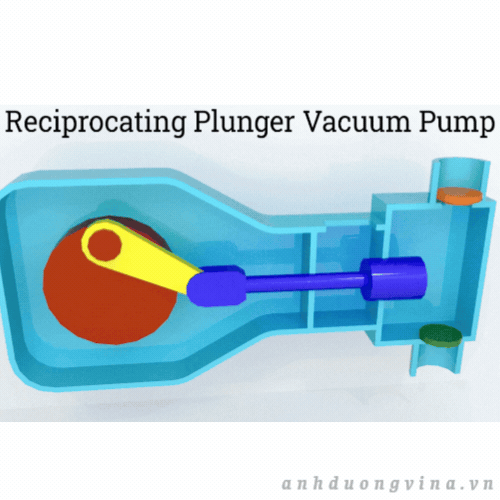

  • Bơm chân không kiểu pít tông: Tương tự như bơm piston, thiết kế kiểu pít tông sử dụng một pít tông dài, chắc chắn (thường bằng gốm để đảm bảo khả năng tương thích hóa học và chống mài mòn) với gioăng kín áp suất cao cố định, giúp loại bơm này có lợi thế trong các quy trình liên quan đến chênh lệch áp suất lớn hoặc khí xử lý ăn mòn.

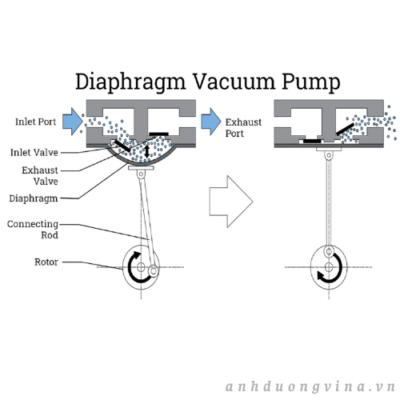

  • Bơm chân không màng: Loại bơm không dầu này sử dụng một màng linh hoạt để tách môi chất được bơm khỏi các bộ phận chuyển động, giúp ngăn chặn hiệu quả sự xâm nhập của các khí ăn mòn hoặc nguy hiểm. Do đó, bơm màng thường được sử dụng trong các hệ thống chân không phòng thí nghiệm , phân tích môi trường và các quy trình lọc yêu cầu hoạt động không bị nhiễm bẩn.



  Để tạo ra dòng chảy mượt mà hơn và giảm thiểu sự rung giật, máy bơm chân không kiểu piston có thể sử dụng cấu hình đa tầng—kết hợp nhiều piston hoặc màng ngăn song song để tạo ra chân không liên tục và ổn định hơn ở tốc độ dòng chảy thay đổi. Tính linh hoạt này giúp chúng thích ứng cao với các yêu cầu quy trình chân không đa dạng.

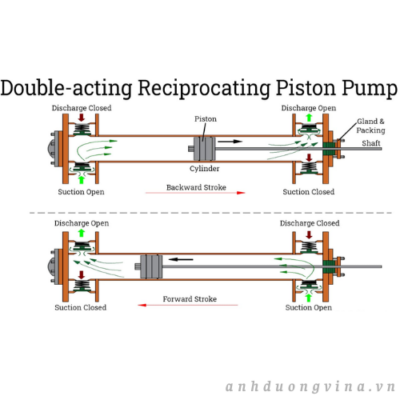

  Máy bơm piston cũng khác nhau về cơ chế hoạt động: máy bơm tác động đơn chỉ thực hiện hút hoặc nén ở một phía của piston trong mỗi chu kỳ, trong khi máy bơm tác động kép tạo ra chân không và nén đồng thời ở cả hai phía của piston hoặc màng ngăn trong mỗi vòng quay, giúp cải thiện hiệu suất và năng suất tổng thể – một lợi thế quan trọng đối với các ứng dụng chân không trong công nghiệp và sản xuất, nơi tốc độ và độ ổn định của quy trình là rất quan trọng.



• Máy bơm chân không quay: Máy bơm chân không quay tạo ra áp suất thấp thông qua sự quay liên tục của các bộ phận bên trong một vỏ máy kín. Các thiết kế này cung cấp dòng chảy gần như không có xung động và nổi tiếng về hiệu suất ổn định trong nhiều nhiệm vụ tạo chân không, bao gồm bảo trì hệ thống HVAC , đo phổ khối lượng , sấy đông khô và khử khí . Tuy nhiên, thiết kế quay phù hợp nhất với dòng khí sạch; môi trường chứa chất mài mòn hoặc các hạt rắn có thể gây mài mòn quá mức.

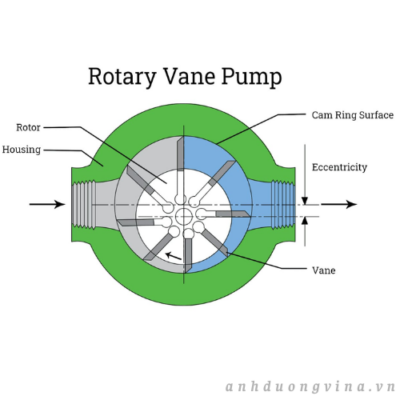

  • Bơm chân không cánh quay : Là một trong những loại bơm thể tích dương phổ biến nhất, bơm cánh quay có các cánh di động được đặt bên trong một rôto lệch tâm. Khi rôto quay, các khoang giữa các cánh sẽ giãn nở và co lại theo chu kỳ, tạo ra chân không hiệu quả cao cho các ứng dụng từ sử dụng cơ bản trong phòng thí nghiệm đến các hệ thống công nghiệp phức tạp. Bơm cánh quay có thể được bịt kín bằng dầu để tạo ra chân không sâu hơn hoặc được cấu hình như bơm cánh khô cho môi trường sạch.



  • Bơm chân không vòng chất lỏng : Bơm vòng chất lỏng sử dụng một cụm quay và chất lỏng làm kín (thường là nước hoặc dầu) để tạo ra chân không. Thiết kế tự bôi trơn này hoạt động hiệu quả trong các ứng dụng có độ ẩm và quy trình ướt, chẳng hạn như chưng cất chân không, thu hồi hơi và chiết xuất dung môi. Đặc tính bền bỉ của các loại bơm này làm cho chúng trở nên lý tưởng để xử lý hơi ngưng tụ mà không gây hư hại cho bơm.

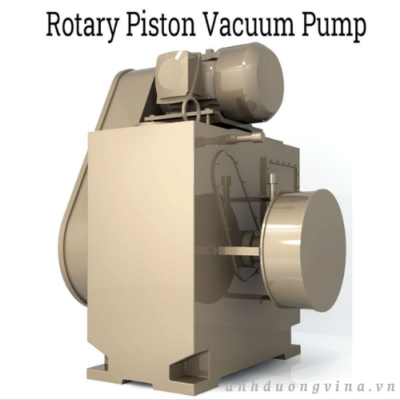

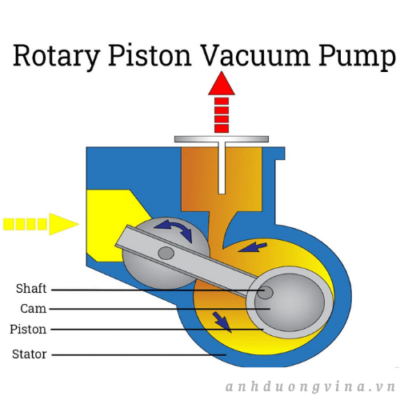

  • Bơm chân không piston quay: Với hệ thống piston lệch tâm quay và van trượt, các loại bơm này đạt được mức độ chân không mạnh mẽ và thường được sử dụng trong các môi trường xử lý đòi hỏi độ tin cậy và hiệu quả cao, chẳng hạn như khử khí nhựa, sấy máy biến áp và luyện kim.

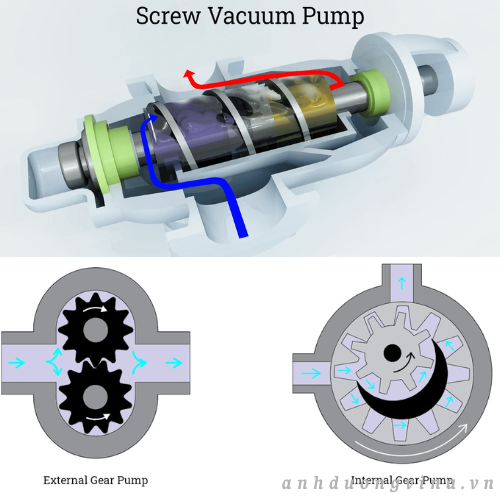

  • Bơm chân không trục vít: Dựa trên nguyên lý của trục vít Archimedes, các bơm chân không trục vít hiện đại sử dụng các trục vít kép hoặc ba trục vít ăn khớp với nhau, mang lại khả năng hoạt động không cần dầu bôi trơn, chống nhiễm bẩn và có thể xử lý nhiều loại khí và hơi, bao gồm cả các ứng dụng yêu cầu môi trường phòng sạch và xử lý bụi nhẹ hoặc các hạt nhỏ.



  • Bơm chân không bánh răng: Sử dụng các bánh răng được gia công chính xác, những chiếc bơm thể tích dương nhỏ gọn này rất hiệu quả cho các ứng dụng hút chân không hoặc truyền chất lỏng áp suất cao, thể tích nhỏ — lý tưởng cho việc hiệu chuẩn thiết bị, bệ thử thủy lực hoặc thiết bị xử lý quy mô thí điểm.

  • Bơm chân không kiểu cánh quạt (Roots): Máy thổi khí kiểu cánh quạt (Roots) có các cánh quạt lồng vào nhau, nén và vận chuyển khí mà không tiếp xúc bên trong. Với lưu lượng cao và hoạt động khô ráo, không dầu, chúng rất cần thiết cho các ứng dụng bơm sơ cấp và tăng áp trong các quy trình công nghiệp quy mô lớn, lò phản ứng hóa học và vận chuyển chân không.

  • Bơm chân không kiểu trục vít: Sử dụng các trục vít quay để nén và đẩy không khí, bơm trục vít tạo ra chân không siêu mịn, không dầu, phù hợp cho các phòng thí nghiệm nhạy cảm và sản xuất thiết bị bán dẫn, cũng như trong việc cung cấp chân không y tế.



Khi lựa chọn máy bơm chân không thể tích dương cho quy trình của bạn, điều quan trọng là phải xem xét độ chân không tối đa (áp suất thấp nhất có thể đạt được), tốc độ bơm hoặc lưu lượng , khả năng bảo trì và khả năng tương thích với các loại khí, hơi hoặc chất gây ô nhiễm đặc thù của hoạt động của bạn. Để được hướng dẫn chi tiết hơn, việc xem xét các bảng thông số kỹ thuật của máy bơm và tham khảo ý kiến ​​của nhà sản xuất máy bơm có thể đảm bảo thiết kế và hiệu suất hệ thống tối ưu.

Bơm truyền động lượng

Máy bơm chân không truyền động lượng , hay còn gọi là bơm phân tử , tạo ra chân không bằng cách truyền động năng cho các phân tử khí, đẩy chúng theo hướng nhất định thông qua các va chạm tốc độ cao lặp đi lặp lại hoặc các tia chất lỏng. Không giống như các máy bơm thể tích dương hoạt động dựa trên dòng chảy nhớt, máy bơm truyền động lượng hoạt động trong chế độ dòng chảy phân tử, khiến chúng trở nên không thể thiếu để đạt được mức độ chân không cao hoặc siêu cao (UHV) trong các lĩnh vực như khoa học bề mặt , lắng đọng màng mỏng và sản xuất chất bán dẫn . Các loại phổ biến là bơm turbomolecular và bơm khuếch tán .

Vì các loại bơm này yêu cầu áp suất đầu vào cực thấp để hoạt động chính xác, chúng thường được hỗ trợ bởi các bơm sơ cấp (thường là bơm cánh quay hoặc bơm trục vít khô) để ngăn ngừa hiện tượng dòng chảy ngược hoặc mất hiệu suất. Việc cấu hình đúng hệ thống bơm chân không của bạn—bao gồm lựa chọn bơm hỗ trợ phù hợp và đảm bảo kiểm soát áp suất đường ống đầu vào hiệu quả—sẽ tối đa hóa tính toàn vẹn của chân không, tăng tuổi thọ hệ thống và giảm chi phí bảo trì.

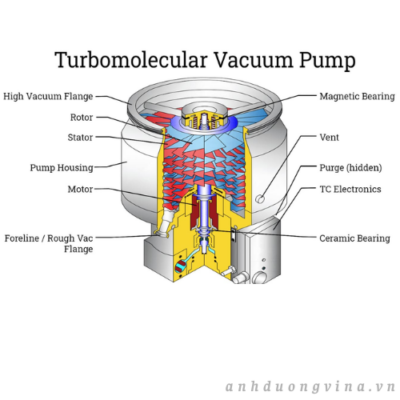

• Bơm chân không turbomolecular: Được đặc trưng bởi nhiều tầng cánh rôto và stato được thiết kế chính xác, bơm turbomolecular quay ở tốc độ cực cao (đôi khi vượt quá 60.000 vòng/phút) để truyền năng lượng cho các phân tử khí đi vào. Góc tối ưu của các cánh giúp tăng tốc khí theo hướng ưu tiên, dẫn đến tỷ lệ nén đặc biệt và chân không cực sạch – khiến những chiếc bơm này trở nên lý tưởng cho các thiết bị phân tích nhạy cảm và các quy trình không gây ô nhiễm.

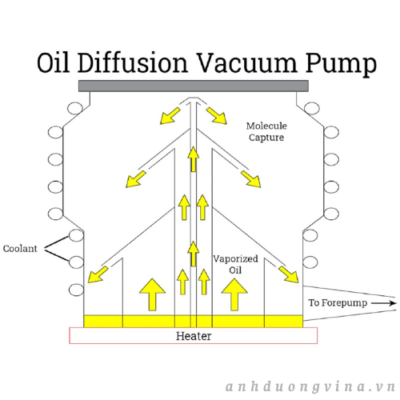

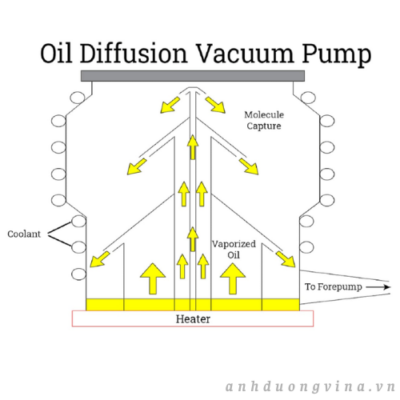

• Bơm chân không khuếch tán: Sử dụng hơi dầu hoặc tia hơi nước, bơm khuếch tán nhanh chóng truyền động lượng cho các phân tử khí còn lại, đẩy chúng về phía cửa xả ở đế bơm. Được sử dụng rộng rãi trên toàn thế giới trong sản xuất, nghiên cứu và phát triển, cũng như các hoạt động phủ màng đòi hỏi chân không sâu, bơm khuếch tán được đánh giá cao về hiệu suất, chi phí hợp lý và độ rung tối thiểu. Để có chân không sạch, bẫy dầu hoặc vách ngăn có thể giảm thiểu hiện tượng hydrocarbon chảy ngược. Các loại bơm phun tia hơi nước cung cấp giải pháp không dầu cho các ứng dụng siêu tinh khiết cụ thể.



Khi lựa chọn giữa bơm chân không turbomolecular và bơm chân không khuếch tán, cần xem xét các yêu cầu về áp suất cơ bản , độ nhạy cảm với chất gây ô nhiễm, tốc độ bơm cần thiết và nhu cầu bảo trì định kỳ. Tìm hiểu thêm về thiết kế hệ thống chân không.

Máy bơm chân không bẫy

Máy bơm chân không kiểu bẫy, còn được gọi là máy bơm thu giữ , loại bỏ các phân tử khí bằng cách liên kết chúng về mặt vật lý hoặc hóa học với các bề mặt bên trong hoặc vật liệu hấp phụ. Các máy bơm này không đưa dầu hoặc các hạt mài mòn cơ học vào, tạo ra môi trường chân không sạch, cao và siêu cao, rất quan trọng cho các quy trình như sản xuất chất bán dẫn , phân tích bề mặt và kỹ thuật lạnh. Các cơ chế bẫy phổ biến bao gồm ngưng tụ lạnh, hấp phụ và thu gom bằng ion hóa hoặc liên kết hóa học.

Do không có bộ phận chuyển động, máy bơm chân không kiểu bẫy khí có chi phí bảo trì thấp nhưng cần được bảo dưỡng định kỳ khi môi chất bẫy bị bão hòa. Nhược điểm chính của chúng là khả năng bơm hạn chế đối với các khí nhẹ như hydro hoặc heli, đòi hỏi hệ thống chân không lai ghép cho một số ứng dụng.

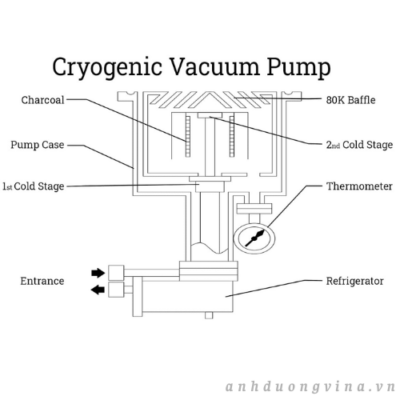

• Bơm chân không đông lạnh: Sử dụng các tầng làm lạnh mạnh mẽ, bơm đông lạnh ngưng tụ hoặc đóng băng các khí đi vào trên các bề mặt lạnh—thường đạt đến nhiệt độ dưới 10 K để giữ lại hiệu quả hầu hết các khí, trừ những khí nhẹ nhất. Loại bơm này hoạt động xuất sắc trong các ứng dụng yêu cầu chân không siêu tinh khiết, chẳng hạn như đường dẫn chùm tia gia tốc , chế tạo bán dẫn và lắng đọng màng mỏng .

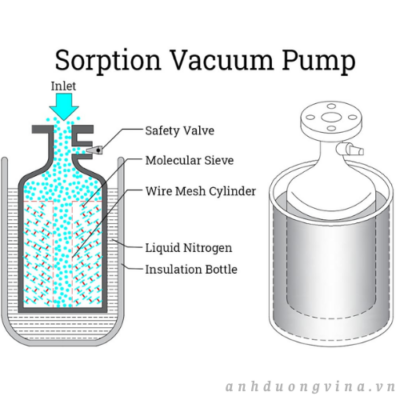

• Bơm chân không hấp phụ: Bằng cách sử dụng các chất hấp phụ có diện tích bề mặt lớn—như sàng phân tử, zeolit ​​hoặc than hoạt tính—bơm hấp phụ giữ lại các phân tử khí thông qua quá trình hấp phụ vật lý. Thường được kết hợp với bơm đông lạnh trong việc cách ly chân không và bảo vệ thiết bị, các loại bơm này đơn giản, sạch sẽ và được sử dụng rộng rãi trong các ứng dụng thể tích nhỏ hoặc dự phòng.

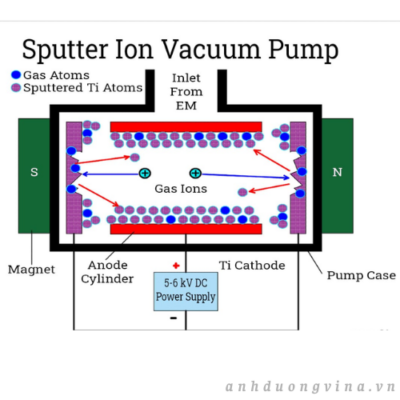

• Máy bơm chân không ion phun: Đôi khi được gọi là máy bơm thu ion, các thiết bị này ion hóa khí dư bằng cách sử dụng một trường điện từ mạnh. Các ion tạo thành sẽ bắn phá cực âm titan, tự bám vào hoặc gây ra sự phóng thích các nguyên tử phản ứng liên kết vĩnh viễn với các phân tử khác — một công nghệ quan trọng trong các ứng dụng chân không cực cao (UHV) như phân tích bề mặt và kính hiển vi điện tử.

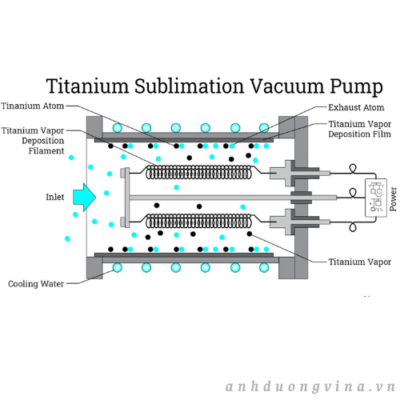

• Bơm chân không thăng hoa titan: Bằng cách nung nóng dây tóc titan, các bơm này tạo ra hơi titan phản ứng, phủ lên bề mặt bên trong buồng, liên kết hóa học và giữ lại khí dư. Được sử dụng như bơm bổ sung trong các buồng chân không siêu cao và thiết bị khoa học, việc bảo trì rất đơn giản, chỉ cần thay thế dây tóc định kỳ.



• Bơm ly tâm : Mặc dù chủ yếu được sử dụng để vận chuyển chất lỏng chứ không phải tạo chân không, bơm ly tâm sử dụng cánh quạt quay để tạo vận tốc và áp suất cho chất lỏng – một nguyên lý được tận dụng trong việc truyền chất lỏng hỗ trợ chân không và một số hệ thống chân không lai. Tốc độ dòng chảy có thể điều chỉnh và thiết kế chắc chắn khiến chúng trở nên không thể thiếu trong xử lý hóa chất, xử lý nước và xử lý chất lỏng công nghiệp, nhưng chúng không được sử dụng để tạo ra chân không thực sự trong các hệ thống pha khí.

  Cánh quạt, được dẫn động thông qua một trục chính xác, tạo ra lực động cần thiết cho sự chuyển động liên tục của chất lỏng – một khái niệm cơ bản trong cơ học chất lỏng và là nền tảng của kỹ thuật chế tạo bơm.



Lựa chọn bơm chân không phù hợp: Việc lựa chọn bơm chân không phù hợp đòi hỏi phải đánh giá cẩn thận áp suất cuối cùng cần thiết, lưu lượng, khả năng tương thích với khí, khả năng chịu đựng ô nhiễm và điều kiện hoạt động. Công nghệ chân không hiện đại cung cấp nhiều lựa chọn được thiết kế riêng cho các nhu cầu công nghiệp, phòng thí nghiệm và khoa học cụ thể . Hãy xem xét tổng chi phí vòng đời , tần suất bảo trì , hiệu quả năng lượng và khả năng tích hợp với hệ thống điều khiển khi thiết kế giải pháp chân không của bạn để đạt hiệu suất tối ưu và độ tin cậy lâu dài.

Câu hỏi thường gặp

Máy bơm chân không là gì và nó hoạt động như thế nào?

Máy bơm chân không hút các phân tử khí hoặc không khí từ môi trường kín, làm giảm áp suất xuống dưới mức áp suất khí quyển. Nó hoạt động bằng cách chuyển khí ra ngoài (truyền khí) hoặc thu giữ khí (bẫy khí), cho phép thực hiện nhiều quy trình công nghiệp và khoa học khác nhau đòi hỏi môi trường áp suất thấp được kiểm soát.

Các loại máy hút bụi khác nhau được phân loại như thế nào?

Các dải chân không được phân loại theo áp suất tuyệt đối: chân không thấp (1,01×10⁵ đến 3,33×10³ Pa), chân không trung bình, chân không cao (xuống đến 10⁻⁷ Pa) và chân không cực cao (thấp đến 10⁻¹⁰ Pa). Mỗi dải yêu cầu công nghệ bơm chuyên dụng và phù hợp với các ứng dụng cụ thể.

Loại bơm chân không nào phù hợp nhất cho sử dụng trong công nghiệp?

Trong các ứng dụng công nghiệp, các loại bơm thể tích dương như bơm cánh quay, bơm piston quay hoặc bơm màng được sử dụng rộng rãi cho các nhiệm vụ chân không thấp và trung bình. Đối với chân không cao hoặc siêu cao, các loại bơm turbomolecular, bơm khuếch tán hoặc bơm bẫy được ưa chuộng hơn nhờ khả năng tạo chân không tiên tiến của chúng.

Cần cân nhắc những yếu tố nào khi lựa chọn máy bơm chân không?

Các yếu tố chính bao gồm phạm vi chân không yêu cầu, khả năng tương thích với khí xử lý, khả năng xử lý chất gây ô nhiễm, tốc độ bơm, hiệu suất năng lượng, tần suất bảo trì và nhu cầu tích hợp. Mỗi ứng dụng có thể đòi hỏi các công nghệ bơm cụ thể phù hợp với yêu cầu của nó.

Điều gì làm cho máy bơm bẫy trở nên độc đáo trong công nghệ chân không?

Máy bơm hút chân không loại bỏ khí bằng cách ngưng tụ, hấp phụ hoặc liên kết hóa học, tạo ra môi trường chân không cao hoặc siêu cao, sạch sẽ và không dầu. Chúng có ít bộ phận chuyển động và ít cần bảo trì, lý tưởng cho các quy trình siêu sạch như sản xuất chất bán dẫn và phân tích bề mặt.

Độ cao hoặc áp suất khí quyển có ảnh hưởng đến hiệu suất của bơm chân không không?

Đúng vậy, độ cao và sự thay đổi áp suất khí quyển ảnh hưởng trực tiếp đến hiệu suất của máy bơm chân không. Áp suất khí quyển tăng cao giúp tăng hiệu suất bơm, trong khi áp suất thấp hơn ở độ cao lớn có thể làm giảm hiệu quả hút chân không và ảnh hưởng đến chi phí vận hành.

Máy bơm chân không ướt và khô

Ngoài nguyên lý hoạt động, máy bơm chân không còn được phân loại dựa trên hệ thống bôi trơn và làm kín. Chúng có thể được bôi trơn bằng chất lỏng hoặc chất bôi trơn khô. Việc lựa chọn giữa các loại bôi trơn này ảnh hưởng đến nhiều yếu tố hiệu suất, bao gồm khả năng chống mài mòn, tốc độ bơm và sự nhiễm bẩn chất lỏng.



• Máy bơm chân không ướt: Trái ngược với máy bơm chân không khô, máy bơm chân không ướt thường rẻ hơn. Chất lỏng bôi trơn chính được sử dụng là dầu. Các loại dầu khác nhau được sử dụng tùy thuộc vào ứng dụng. Dầu được cung cấp cho máy bơm bởi một hệ thống bôi trơn phụ trợ thực hiện các chức năng bổ sung như tản nhiệt và lọc chất gây ô nhiễm. Nhược điểm của việc sử dụng hệ thống ướt là dầu tiếp xúc với chất lỏng. Một bộ tách dầu được sử dụng ở phía sau để tách dầu khỏi khí.

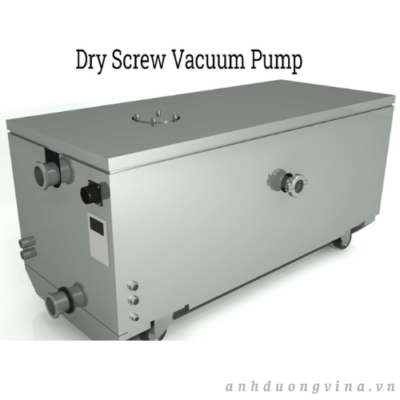

• Máy bơm chân không khô : Loại máy bơm này không có hệ thống bôi trơn. Thay vào đó, chúng sử dụng chất bôi trơn khô hoặc rắn như than chì, PTFE và molypden disulfua. Các vật liệu này có hệ số ma sát thấp và ngăn các bề mặt tiếp xúc được phủ tiếp xúc trực tiếp với kim loại. Áo làm mát bằng nước được lót dọc theo vỏ máy bơm được sử dụng để loại bỏ nhiệt khỏi hệ thống. Ưu điểm chính của hệ thống khô là khả năng bơm không bị nhiễm bẩn. Hơn nữa, chúng cần ít bảo trì hơn so với máy bơm chân không ướt.

Bộ phun chân không và bơm chân không Venturi

Máy phun chân không và bơm chân không Venturi sử dụng nguyên lý Venturi, trong đó vòi phun Venturi tăng tốc vật liệu ở tốc độ cao. Các thiết bị này hoạt động dựa trên nguyên lý Bernoulli và không có bộ phận chuyển động.

Máy hút chân không

Máy hút chân không, còn được gọi là bơm chân không Venturi , hoạt động dựa trên hiệu ứng Venturi, xuất phát từ nguyên lý Bernoulli. Nguyên lý này, dựa trên định luật bảo toàn năng lượng của chất lỏng, phát biểu rằng khi vận tốc của chất lỏng tăng lên, áp suất của nó giảm xuống và ngược lại. Máy hút chân không sử dụng khí nén làm nguồn năng lượng, thay vì điện.

Bên trong một thiết bị hút chân không là một ống Venturi, một vòi phun tia đẩy không khí áp suất cao qua một buồng và ra ngoài qua một vòi phun thu nhận. Vòi phun Venturi có một lỗ thu hẹp dần rồi giãn ra, làm tăng tốc không khí và giảm áp suất. Luồng không khí tốc độ cao giữa các vòi phun tạo ra một vùng áp suất thấp hơn. Kết quả là, không khí bên ngoài được hút vào buồng và được dẫn ra ngoài qua vòi phun thu nhận cùng với không khí đã được nén.

Máy bơm Venturi được đặt bên trong một bộ phun chân không, bao gồm một cổng giữa các vòi phun cho phép máy bơm tạo ra chân không cho nhiều ứng dụng khác nhau.

Ưu điểm của bộ phun chân không:

• Nó không có bộ phận chuyển động: Không giống như các loại bơm chân không khác, bên trong máy hút chân không không có bộ phận chuyển động tịnh tiến hoặc quay. Nó chỉ bao gồm một ống Venturi tĩnh. Cấu tạo này giúp tăng độ tin cậy của thiết bị và hầu như không cần bảo trì.
• Có thể bật và tắt máy hút bụi khi cần thiết, giúp tiết kiệm khí nén khi không sử dụng.
• Chúng nhỏ gọn, nhẹ và có thể đặt gần vị trí cần ứng dụng.
• Chúng không sinh nhiệt và thực tế còn mát hơn khi hoạt động.
• Nhờ có bộ giảm âm ở ống xả, chúng hoạt động với độ ồn dưới 80 decibel.
• Chúng là loại bơm chân không có giá thành thấp nhất.

Tuy nhiên, một nhược điểm của việc sử dụng bộ phun chân không là sự trộn lẫn không thể tránh khỏi giữa chất lỏng dẫn động và chất lỏng từ đường ống hút chân không. Nếu muốn thu hồi chất lỏng đã được hút ra từ buồng chân không, cần phải sử dụng thêm các kỹ thuật tách chiết khác.

Máy hút chân không thường được sử dụng trong các ứng dụng liên quan đến việc hút chất lỏng như nước và hơi nước, nơi việc trộn lẫn giữa dòng chất lỏng dẫn động và dòng chân không không gây vấn đề. Chúng thường được sử dụng trong các nhà máy điện, các cơ sở lọc dầu và hóa dầu, và các nhà máy xử lý nước.

Bơm chân không Venturi

Máy bơm chân không Venturi có một đầu vào và một đầu ra, với một vòi phun nằm giữa chúng. Vòi phun hạn chế dòng chảy của chất lỏng, làm tăng vận tốc của chất lỏng và giảm áp suất của nó. Sự giảm áp suất này tạo ra chân không, hút chất lỏng vào vòi phun và sau đó đẩy nó ra ngoài qua đầu ra.

Khác với nhiều loại bơm chân không khác, bơm chân không Venturi không cần nguồn điện bên ngoài; thay vào đó, chúng hoạt động bằng khí nén. Chúng nhỏ gọn, nhẹ và có thể hoạt động liên tục trong thời gian dài mà không gặp sự cố. Vì không phụ thuộc vào nguồn điện, chúng không sinh nhiệt và do đó không có nguy cơ quá nhiệt. Ngoài ra, bơm chân không Venturi có thể được tùy chỉnh cho các ứng dụng cụ thể bằng cách điều chỉnh đường kính vòi phun, giúp tối ưu hóa tổn thất áp suất và áp suất chênh lệch để đáp ứng yêu cầu của ứng dụng.

Ưu điểm của bơm chân không Venturi:

• Tạo ra lực vận chuyển mạnh để di chuyển vật liệu.
• Giảm chi phí năng lượng
• Luồng không khí không bị ô nhiễm
• Vòi phun giúp ngăn ngừa tắc nghẽn.
• Nhẹ và dễ mang theo
• Có sẵn các chất liệu nhôm anod hóa, thép không gỉ và Teflon.
• Bền lâu và chắc chắn
• Không gây ra bất kỳ nguy hiểm nào.

Máy bơm chân không Venturi được sử dụng trong các ứng dụng cần kiểm soát chính xác và giảm thiểu tổn thất áp suất. Chúng có thể xử lý cả vật liệu và chất lỏng khô và ướt, vận chuyển chúng qua đường ống. Tương tự như máy phun chân không, máy bơm chân không Venturi thường được sử dụng kết hợp với máy bơm chân không thông thường để hỗ trợ vận chuyển vật liệu trên quãng đường dài.

Phần kết luận:

• Máy bơm chân không là một thiết bị có khả năng tạo ra chân không một phần hoặc không gian áp suất thấp bằng cách hút các phân tử khí ra khỏi một buồng kín.
• Chân không là trạng thái tương đối mà áp suất trong buồng thấp hơn áp suất khí quyển xung quanh hoặc các hệ thống liền kề.
• Các dải hoặc chế độ chân không là các phân loại chất lượng chân không được đặc trưng bởi phép đo áp suất tuyệt đối của hệ thống.
• Hai phân loại chính của nguyên lý bơm chân không là truyền khí và giữ khí. Truyền khí được chia nhỏ hơn nữa thành truyền thể tích và truyền động lượng.
• Máy bơm chân không cũng có thể được phân loại theo loại hệ thống bôi trơn và làm kín. Máy bơm chân không có thể được bôi trơn bằng chất lỏng hoặc chất rắn.
