Long Đền Chống Xoay Thép Mạ Kẽm M14 DIN 25201

long đền chống xoay thép mạ kẽm M14 DIN 25201 là cặp vòng đệm khóa nêm dùng cho bu lông M14, có đường kính trong 15,2 mm, đường kính ngoài 23 mm và tổng chiều dày danh nghĩa 3,4 mm theo dữ liệu sản phẩm. Bài viết này tiếp cận sản phẩm từ góc nhìn máy nông nghiệp và thiết bị khai thác hạng trung – nhóm ứng dụng mà đội sửa chữa máy làm việc ngoài hiện trường thường phải xử lý tình trạng rung, tải đổi chiều hoặc vị trí gá bị xê dịch sau thời gian vận hành.

Vấn đề thực tế là thiết bị di động chịu rung đa hướng, bụi, va đập và tải thay đổi; cỡ M14 thường xuất hiện ở những pát đặc thù nơi không nên thay tùy tiện bằng M12 hoặc M16. Khi lực kẹp của mối ghép giảm, chi tiết có thể phát tiếng động, sai vị trí căn chỉnh hoặc làm tăng thời gian dừng máy. Vòng đệm khóa nêm không thay thế việc tính toán bu lông, mô-men siết hay kiểm tra nền lắp, nhưng là một lựa chọn cơ khí đáng cân nhắc khi thiết kế yêu cầu hỗ trợ hạn chế tự nới do rung.

Khách hàng có thể xem toàn bộ cỡ tại danh mục long đền chống xoay thép mạ kẽm M3–M24 hoặc đối chiếu các dòng vật liệu khác trong nhóm long đền chống xoay. Khi gửi yêu cầu, nên ghi rõ M14, số lượng, môi trường làm việc và mã bu lông để được kiểm tra nhanh hơn.

long đền chống xoay thép mạ kẽm M14 giải quyết bài toán nào?

Một mối ghép ren giữ ổn định khi lực kẹp còn đủ lớn và các bề mặt tiếp xúc không trượt ngoài dự tính. Trong thiết bị rung, chuyển động rất nhỏ giữa đầu bu lông, vòng đệm và chi tiết gá có thể tích lũy qua nhiều chu kỳ. Nếu chỉ quan sát khi máy dừng, kỹ thuật viên đôi khi khó nhận ra quá trình suy giảm đã diễn ra từ trước. Vì vậy, giải pháp chống nới cần được xem như một phần của hệ thống gồm bu lông đúng cấp bền, chiều dài ăn ren phù hợp, bề mặt đủ cứng, mô-men siết kiểm soát và lịch kiểm tra hợp lý.

Cặp vòng đệm dạng nêm có hai mặt chức năng. Các răng ở phía ngoài tạo điểm bám với mặt dưới đầu bu lông hoặc đai ốc và bề mặt chi tiết. Hai mặt cam nằm đối diện nhau ở giữa cặp. Khi xu hướng tháo làm hai nửa dịch chuyển tương đối, hình học cam tạo tác động chống lại quá trình mất lực kẹp. Cơ chế này khác với một vòng đệm phẳng chỉ phân bố tải và cũng khác vòng vênh đàn hồi thông thường.

long đền chống xoay thép mạ kẽm M14 phải được sử dụng nguyên cặp, không tách đôi cho hai vị trí. Kích thước M14 chỉ cho biết khả năng lắp với thân ren danh nghĩa tương ứng; nó không tự quyết định cấp bền bu lông, chiều sâu ren hay mô-men. Với mối ghép an toàn, thiết bị nâng, bộ phận quay tốc độ cao hoặc cụm chịu tải người, cần tuân thủ hồ sơ thiết kế và quy trình của đơn vị chế tạo.

Góc ứng dụng riêng: máy nông nghiệp và thiết bị khai thác hạng trung

Điểm quan trọng của nhóm này không nằm ở việc “máy có rung hay không”, mà là nguồn rung, hướng tải, chu kỳ làm việc và hậu quả nếu pát bị dịch chuyển. Sáu tình huống dưới đây giúp người mua nhận diện nơi nên kiểm tra thêm trước khi chọn long đền chống xoay thép mạ kẽm M14, mã LDCXMKM14. Các hình là minh họa ứng dụng, không phải bản vẽ lắp bắt buộc cho mọi thiết bị.

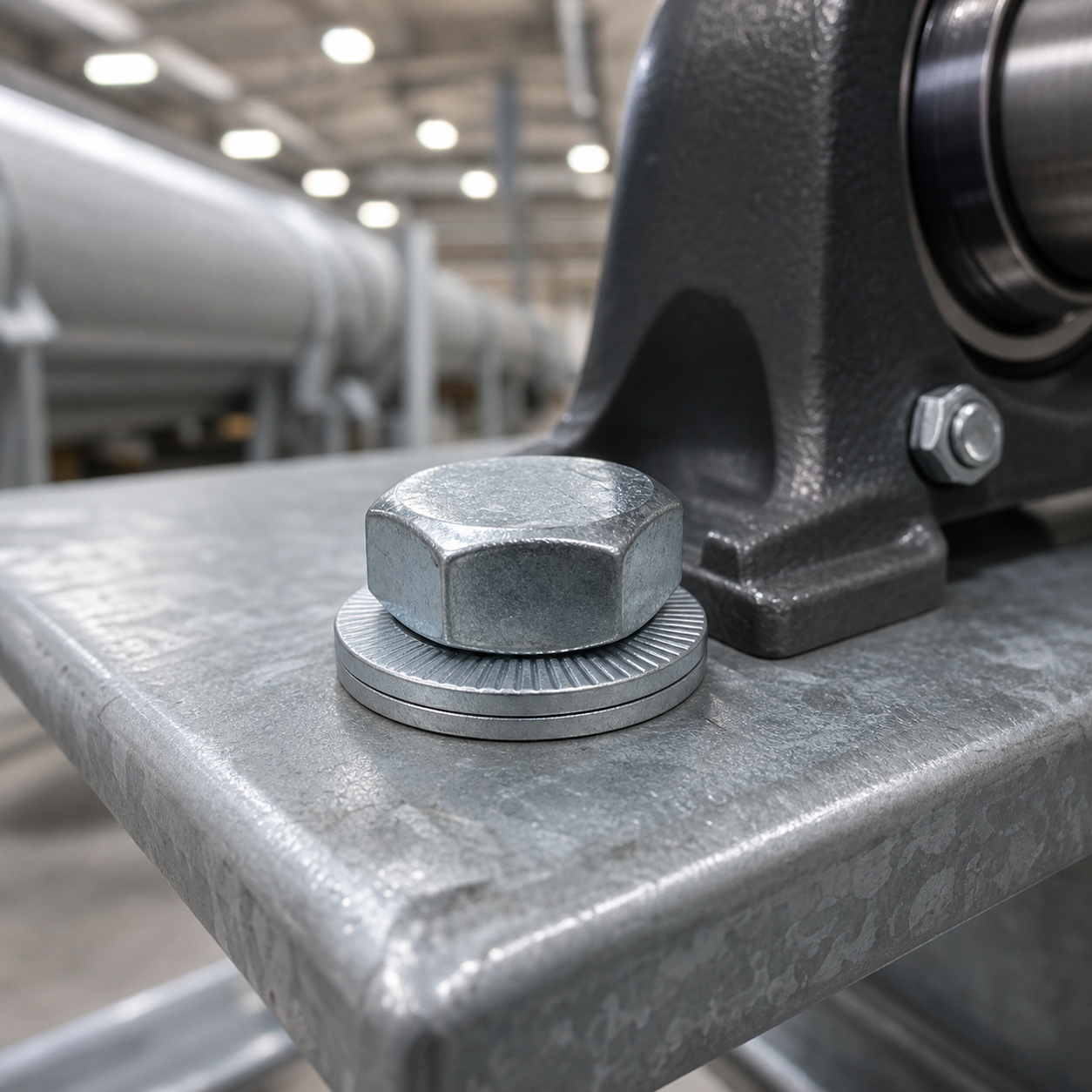

1. cụm sàng rung nông sản

Ở cụm sàng rung nông sản, chuyển động cưỡng bức tạo chu kỳ tải lớn tại khung và pát che. Trước khi lắp, hãy kiểm tra bề rộng vùng tỳ lớn hơn đường kính ngoài 23 mm, đầu bu lông che phủ đủ mặt vòng đệm và không có gờ khiến cặp bị kê lệch. Nếu pát có rãnh dài, tải trượt của toàn cụm cũng phải được đánh giá; vòng đệm không thay thế khả năng chịu tải của vật liệu pát.

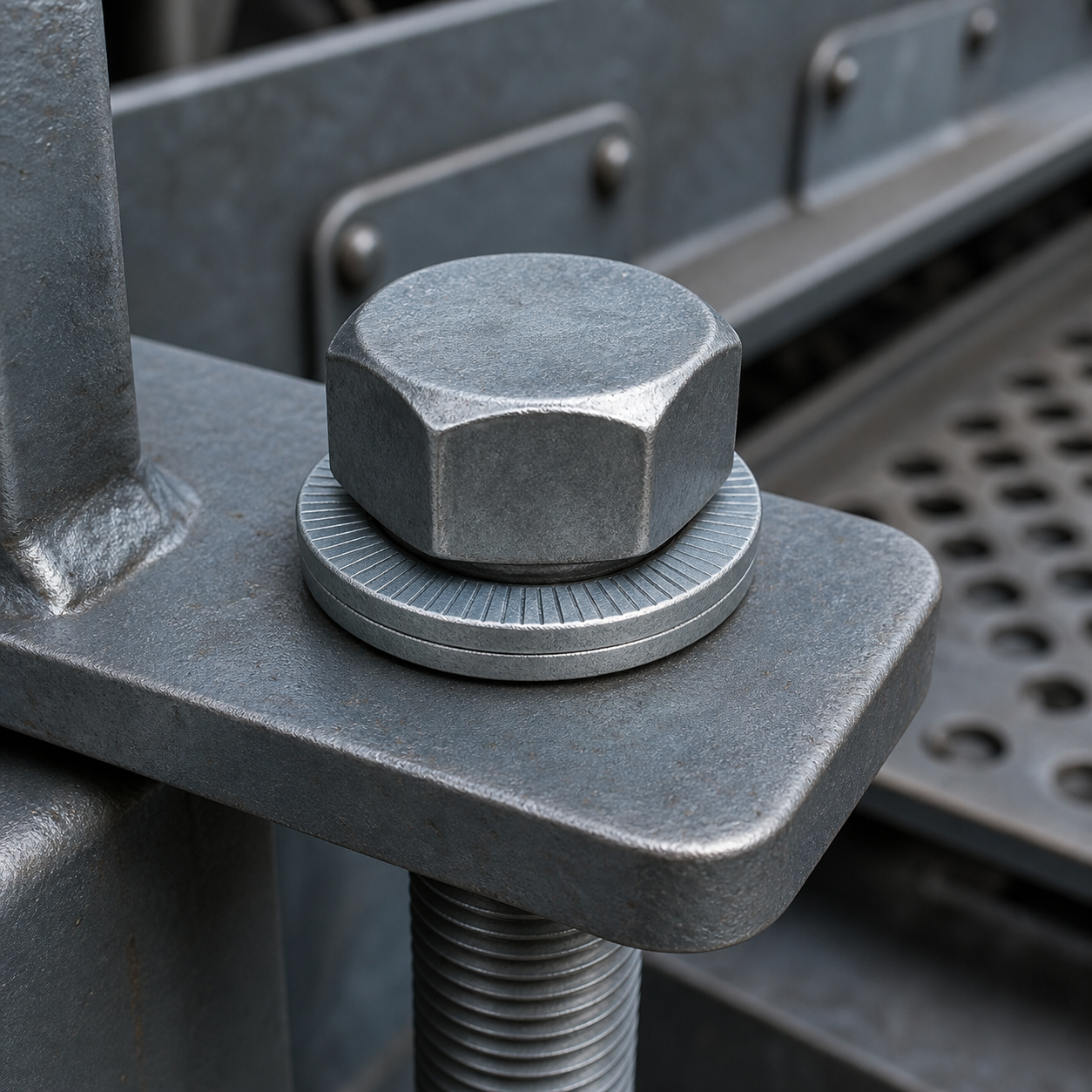

2. máy băm và nghiền thức ăn

Đối với máy băm và nghiền thức ăn, mất cân bằng tạm thời khi vật liệu vào làm rung cụm dao và vỏ bảo vệ. Vị trí lắp thường bị che sau dây dẫn, nắp bảo vệ hoặc chi tiết truyền động, nên việc ghi mã vòng đệm vào danh mục vật tư sẽ giúp bảo trì không lắp nhầm cỡ. Sau lần vận hành đầu, nên quan sát dấu dịch chuyển, tiếng rung bất thường và tình trạng bề mặt quanh đầu bu lông.

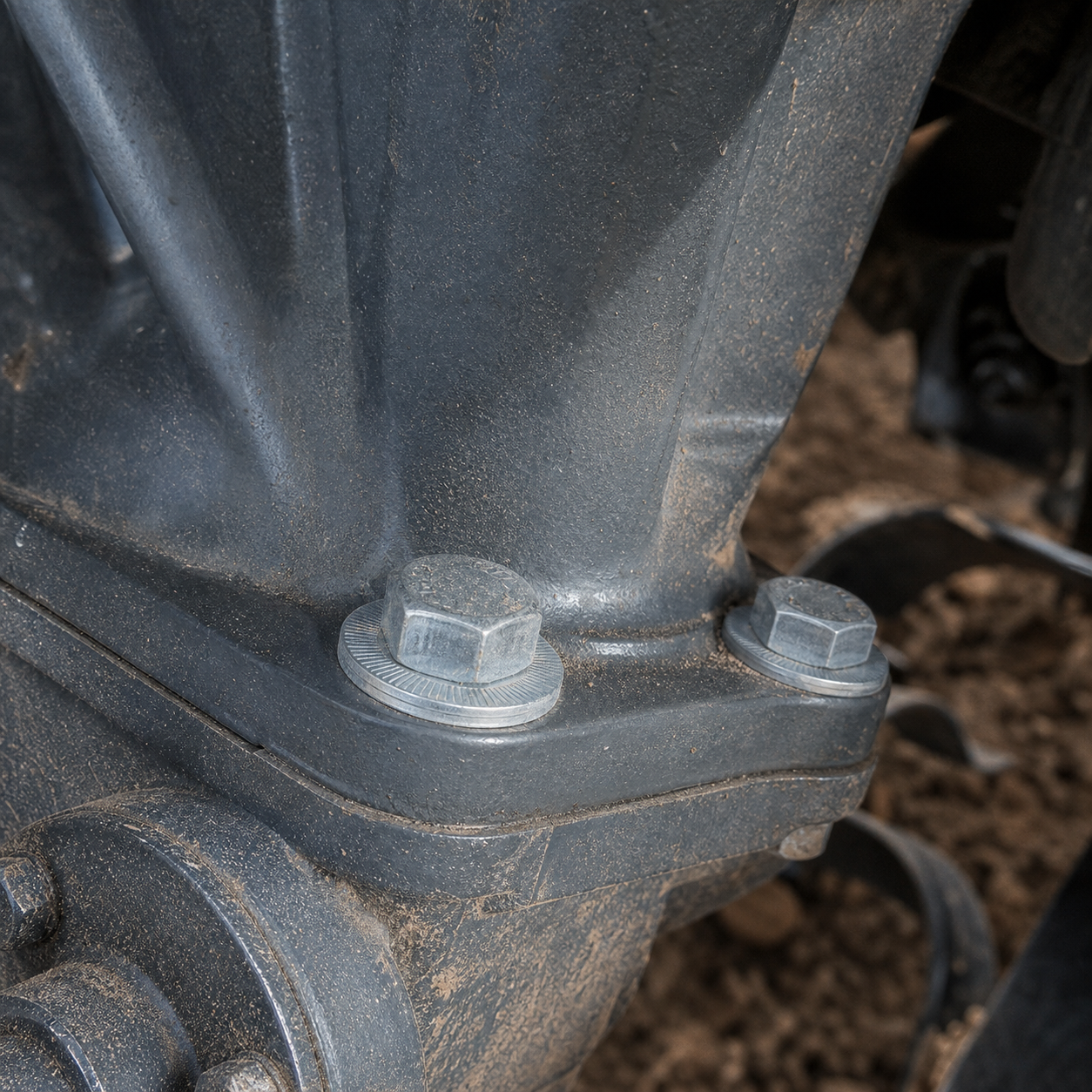

3. giá đỡ động cơ diesel nhỏ

Với giá đỡ động cơ diesel nhỏ, dao động động cơ truyền qua bệ và khung xe. Nếu thiết bị có nhiều điểm bắt, cần siết theo trình tự cân đối để nền lắp không bị kéo vênh. Một bu lông siết quá mức và ba bu lông thiếu lực kẹp không tạo ra liên kết tốt; mục tiêu là đạt sự đồng đều theo tài liệu kỹ thuật của cụm máy.

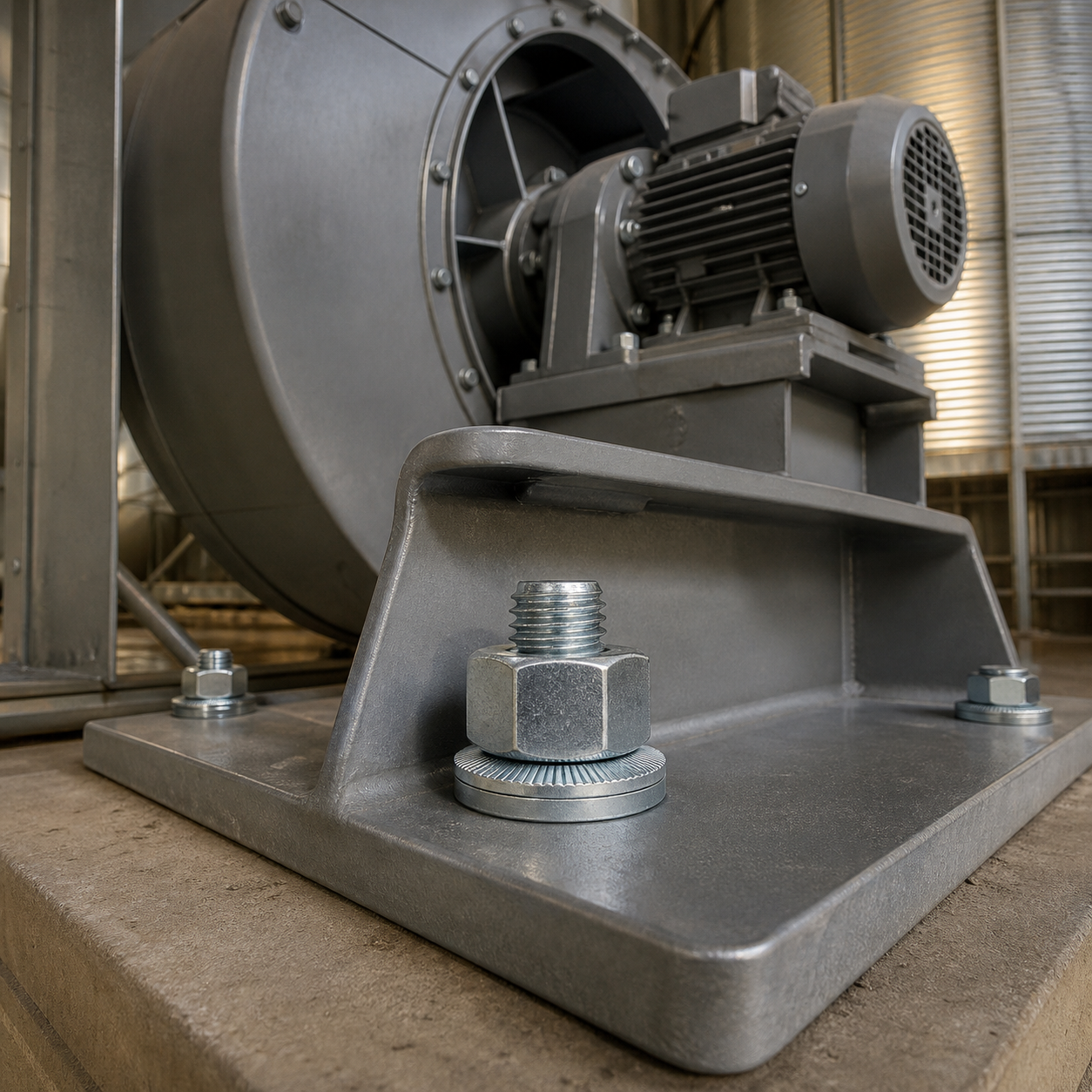

4. pát che dây đai ngoài hiện trường

Tại pát che dây đai ngoài hiện trường, bụi và thao tác mở bảo trì làm yêu cầu nhận diện chi tiết càng quan trọng. Khi tháo lắp, hai nửa vòng đệm phải đi cùng nhau và mặt cam vẫn hướng vào trong. Nếu răng bị bẹt, cặp cong, lớp mạ bong nhiều hoặc có ăn mòn đáng kể, không nên chỉ lau rồi lắp lại theo thói quen. Cần phân loại và thay mới theo mức độ quan trọng của mối ghép.

5. cụm cấp liệu rung

Trong cụm cấp liệu rung, biên độ làm việc tác động trực tiếp lên bulông nối máng với bộ truyền rung. Kỹ thuật viên nên đánh dấu vị trí ban đầu của pát và ghi nhận điều kiện vận hành trước khi thay đổi cấu hình. Cách làm này giúp phân biệt lỗi do mối ghép với lỗi do mất cân bằng, sai đồng tâm, nền yếu hoặc tải vượt thiết kế.

6. khung xe kéo chuyên dụng

Ở khung xe kéo chuyên dụng, tải xóc từ mặt đường làm mối ghép chịu lực đổi chiều khó dự đoán. Nếu kết cấu làm bằng nhôm mềm, nhựa hoặc bề mặt sơn dày, răng ngoài có thể làm hằn hoặc phá lớp phủ. Khi đó cần thử nghiệm mẫu và xin xác nhận kỹ thuật thay vì mặc định dùng cùng cấu hình như trên thép.

Cách đọc kích thước long đền chống xoay thép mạ kẽm M14

• Dùng cho bu lông: M14 hệ mét.
• Đường kính trong: 15,2 mm, tạo khe lắp cho thân ren M14.
• Đường kính ngoài: 23 mm, cần nằm trọn trên vùng tỳ.
• Độ dày: 3,4 mm theo bảng thông số sản phẩm; cần tính vào chiều dài ăn ren.
• Vật liệu và bề mặt: thép mạ kẽm.
• Tiêu chuẩn tham chiếu: DIN 25201; thông tin bộ tiêu chuẩn có thể xem tại DIN Media.

Đường kính trong không phải đường kính ngoài của bu lông để suy ra bằng mắt. Nếu sửa máy không có bản vẽ, hãy đo ren, kiểm tra bước ren và so sánh với dưỡng ren. Đường kính ngoài 23 mm lại liên quan trực tiếp đến không gian lắp: mép pát, thành hộp, rãnh trượt hoặc đầu lục giác quá nhỏ đều có thể làm vùng tiếp xúc không đủ.

Chiều dày 3,4 mm làm tăng chiều cao cụm dưới đầu bu lông hoặc đai ốc. Sau khi thêm vòng đệm, phần ren ăn khớp còn lại phải đáp ứng thiết kế. Không khắc phục thiếu chiều dài bằng cách chỉ siết mạnh hơn. Nếu thay từ vòng đệm mỏng sang cặp khóa nêm, cần kiểm tra lại chiều dài bu lông và khoảng hở với chi tiết chuyển động.

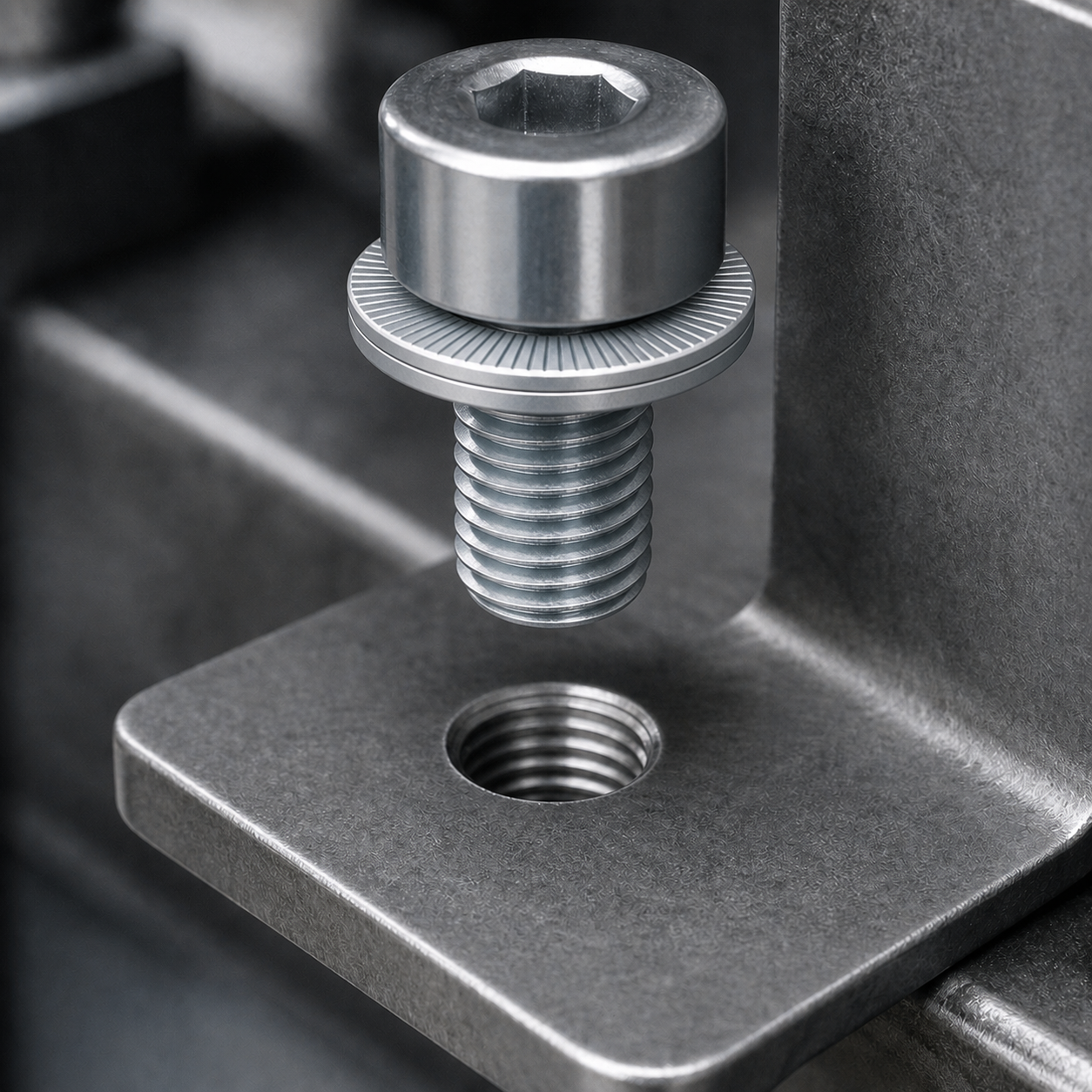

Hướng dẫn lắp long đền chống xoay thép mạ kẽm M14 DIN 25201

1. Xác nhận đúng cỡ: bu lông M14, đường kính trong vòng đệm 15,2 mm và mã vật tư tương ứng.
2. Làm sạch: loại bỏ phoi, bụi, gỉ rời và dầu thừa trên vùng tiếp xúc; xử lý nguyên nhân nếu bề mặt đã biến dạng.
3. Giữ nguyên cặp: hai mặt cam áp vào nhau ở giữa, hai mặt răng hướng ra đầu bu lông/đai ốc và chi tiết gá.
4. Đặt phẳng: cặp vòng đệm không được kê lên mép lỗ, mối hàn, góc bo hoặc gờ dập.
5. Siết có kiểm soát: dùng dụng cụ phù hợp và giá trị mô-men theo bu lông, vật liệu ren, lớp bôi trơn và tài liệu thiết bị.
6. Kiểm tra sau chạy thử: quan sát dấu trượt, độ phẳng, tiếng rung, nhiệt và sự thay đổi vị trí của pát.

Không dùng một nửa cặp cho một bu lông khác. Không tự thêm vòng đệm phẳng giữa mặt răng và bề mặt kẹp nếu thiết kế chưa được đánh giá, vì lớp trung gian làm thay đổi cơ chế bám. Với lỗ dài hoặc pát điều chỉnh, cần xét cả tải trượt và khả năng giữ vị trí của kết cấu. long đền chống xoay thép mạ kẽm M14 hỗ trợ chống tự nới nhưng không biến một pát mỏng, nền nứt hoặc lỗ quá rộng thành mối ghép đạt yêu cầu.

long đền chống xoay thép mạ kẽm M14 phù hợp môi trường nào?

Thép mạ kẽm phù hợp nhiều thiết bị trong nhà xưởng và môi trường ăn mòn thông thường, đồng thời có lợi thế chi phí cho đơn hàng số lượng lớn. Lớp mạ hỗ trợ bảo vệ thép nền trước độ ẩm và oxy hóa bề mặt, nhưng không có nghĩa là phù hợp mặc định với nước biển, clorua, hóa chất mạnh hoặc nơi rửa áp lực liên tục.

Nếu vị trí lắp thường xuyên ngoài trời hoặc yêu cầu chống ăn mòn cao, hãy so sánh với long đền chống xoay Inox 304 và long đền chống xoay Inox 316. Cần xem đồng thời vật liệu bu lông, nguy cơ ăn mòn điện hóa, nhiệt độ, hóa chất và quy trình vệ sinh. Việc đổi sang inox không nên thực hiện chỉ dựa trên màu sắc hay cảm giác “bền hơn”.

So sánh M14 với cỡ lân cận

long đền chống xoay thép mạ kẽm M14 chỉ nên đi với bu lông M14. Nếu bản vẽ dùng M12, hãy chọn long đền chống xoay thép mạ kẽm M12; nếu dùng M16, xem cỡ M16 DIN 25201. Không khoan rộng lỗ hoặc đổi cỡ bu lông chỉ để dùng vật tư đang có, bởi thay đổi đó ảnh hưởng tiết diện chịu lực, vùng tỳ, khoảng cách mép và chiều sâu ren.

Khi lựa chọn giữa các cỡ, trình tự đúng là xác định tải và bu lông theo thiết kế, sau đó chọn vòng đệm tương thích. Đường kính ngoài lớn hơn không tự động đồng nghĩa mối ghép tốt hơn. Một cặp đúng cỡ, nằm phẳng và được siết đúng thường có giá trị hơn một cặp quá lớn bị kê mép hoặc che phủ không đều.

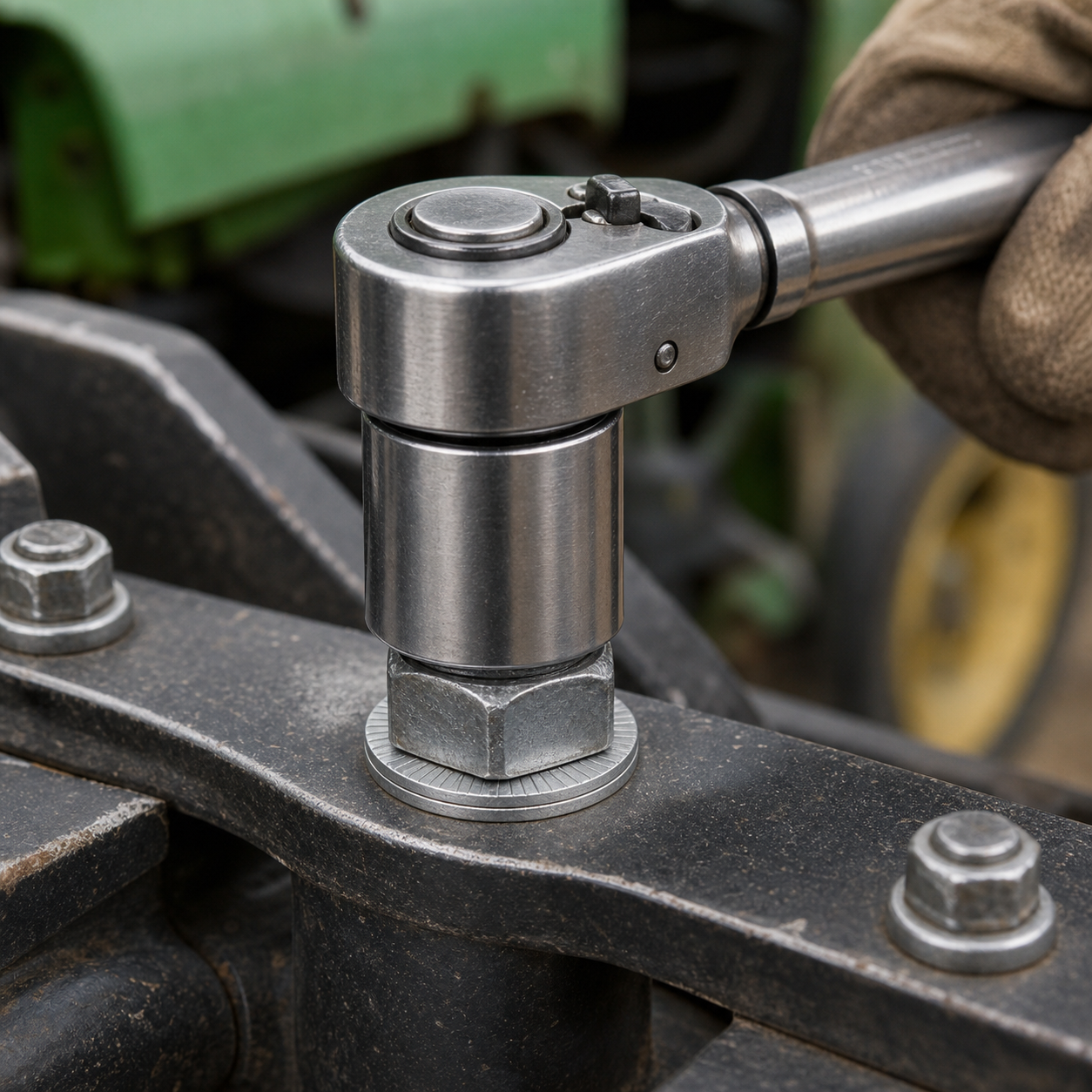

Kiểm tra bảo trì và tiêu chí nghiệm thu

Đối với máy nông nghiệp và thiết bị khai thác hạng trung, các vị trí dùng long đền chống xoay thép mạ kẽm M14 nên được đưa vào danh sách kiểm tra theo ca hoặc theo kỳ bảo trì. Quan sát vạch dấu, bụi kim loại quanh mép, lớp sơn bị cào, tiếng gõ, nhiệt bất thường và độ lệch của pát. Những dấu hiệu này không phải lúc nào cũng do vòng đệm; chúng là dữ liệu để tìm nguyên nhân gốc như mất cân bằng, lệch trục, quá tải hoặc nền lắp yếu.

Khi nghiệm thu một lô hàng, hãy đối chiếu mã cỡ, kích thước danh nghĩa, tình trạng lớp mạ và việc hai nửa được ghép thành cặp. Bề mặt không nên cong vênh, bẩn dầu nặng hoặc lẫn cỡ. Với dự án cần truy xuất, cần thống nhất yêu cầu chứng từ trước khi đặt. Thông tin bán hàng trên website cho biết có xuất hóa đơn VAT và hỗ trợ CO/CQ; hồ sơ cụ thể nên được xác nhận theo từng đơn.

Câu hỏi thường gặp về long đền chống xoay thép mạ kẽm M14

Một vị trí cần một hay hai vòng đệm?

Một vị trí dùng một cặp long đền chống xoay thép mạ kẽm M14 gồm hai nửa vòng đệm. Không tách cặp để lắp cho hai bu lông. Hai mặt cam nằm đối diện nhau ở giữa, còn mặt răng hướng ra bề mặt kẹp.

Có thể dùng cỡ M14 cho bu lông M16 không?

Không. Đường kính trong 15,2 mm được thiết kế cho thân ren M14. Hãy chọn đúng cỡ theo bu lông và kiểm tra đường kính ngoài còn nằm trọn trên vùng tỳ.

Có cần cộng thêm chiều dày vào chiều dài bu lông?

Có. Cặp vòng đệm có chiều dày danh nghĩa 3,4 mm theo dữ liệu trang sản phẩm. Sau lắp phải còn đủ phần ren ăn khớp theo thiết kế; nếu thiếu, cần chọn chiều dài bu lông phù hợp thay vì tăng lực siết.

Có tái sử dụng được không?

Việc tái sử dụng phụ thuộc tình trạng răng, mặt cam, độ phẳng, lớp mạ và mức độ quan trọng của mối ghép. Với vị trí chịu tải cao hoặc liên quan an toàn, hãy theo quy trình bảo trì của nhà sản xuất thiết bị và thay mới khi có dấu hiệu hư hỏng.

Dùng trên nhôm hoặc bề mặt sơn được không?

Cần thử nghiệm và đánh giá vì răng ngoài có thể hằn lên vật liệu mềm hoặc phá lớp phủ. Độ cứng bề mặt, chiều dày pát và tải kẹp quyết định cấu hình phù hợp; không nên mặc định áp dụng như trên thép trần.

Làm sao nhận báo giá đúng mã?

Gửi kích thước M14, số lượng, ảnh vị trí lắp, môi trường và yêu cầu chứng từ qua trang Yêu cầu báo giá. Với dự án có nhiều cỡ, hãy gửi bảng kê để Ánh Dương đối chiếu M3–M24, hạn chế nhầm đường kính trong và mã hàng.

Đặt mua long đền chống xoay thép mạ kẽm M14 DIN 25201

long đền chống xoay thép mạ kẽm M14 DIN 25201 phù hợp khi bản vẽ dùng bu lông M14 và mối ghép cần hỗ trợ hạn chế tự nới trong điều kiện rung. Trước khi đặt, hãy xác nhận đường kính trong 15,2 mm, ngoài 23 mm, dày 3,4 mm, vật liệu thép mạ kẽm và điều kiện môi trường. Giá, tồn kho và số lượng tối thiểu nên được xác nhận tại thời điểm mua.

Nếu chưa chắc cỡ, đừng chọn theo đường kính ngoài bằng mắt. Hãy đo ren hoặc gửi mã bu lông, bản vẽ và ảnh tổng thể của cụm máy. Bạn cũng có thể xem hướng dẫn mua hàng hoặc liên hệ bộ phận kinh doanh để được kiểm tra cấu hình trước khi chốt đơn.
