Gốm alumina: Tính chất và quy trình sản xuất

Gốm Alumina là gì?

Gốm alumina, nổi tiếng với độ cứng vượt trội, là loại gốm oxit công nghiệp bền chắc. Loại gốm này được sản xuất từ ​​quặng bauxite và có thể được chế tạo bằng nhiều kỹ thuật khác nhau như ép phun, ép khuôn, ép đẳng tĩnh, đúc khuôn lỏng, gia công kim cương và ép đùn. Cấu trúc tinh thể sau khi nung kết của chúng tương tự như cấu trúc của sapphire và ruby.

Về cơ bản, gốm alumina được sử dụng làm vật liệu cách điện trong các ứng dụng điện. Chúng được đánh giá cao nhờ độ bền vượt trội, cũng như khả năng chống mài mòn và ăn mòn tuyệt vời.

Các sản phẩm làm từ gốm alumina, như minh họa trong hình dưới đây, có khả năng chống lại hóa chất, nhiệt độ cao, mài mòn, xói mòn và ăn mòn. Tính chất trơ sinh học của chúng cũng làm cho chúng phù hợp để cấy ghép y tế.



Gốm alumina được xếp vào loại gốm kỹ thuật nhờ các đặc tính vượt trội và tỷ lệ chi phí/hiệu suất ưu việt. Chúng được phân loại dựa trên hàm lượng alumina, dao động từ 70% đến 99,9%. Các sản phẩm alumina có độ tinh khiết cao hơn thể hiện khả năng chống mài mòn và ăn mòn tốt hơn.

Gốm alumina có những đặc tính gì?

Gốm alumina, còn được gọi là gốm oxit nhôm hoặc gốm Al₂O₃ _{, là một loại vật liệu gốm tiên tiến quan trọng được sử dụng rộng} rãi trong nhiều ngành công nghiệp nhờ các đặc tính cơ học, nhiệt và điện vượt trội. Thường có màu trắng và dạng hạt, chúng có thể trông giống như muối ăn hoặc xuất hiện dưới dạng bột trắng mịn, đặc. Có ba loại alumina chính: alumina ngậm nước, alumina nung và alumina dạng tấm. Mỗi loại đều có nhiều cấp độ và công thức khác nhau, được thiết kế riêng cho các ứng dụng công nghiệp cụ thể.

Các loại alumina khác nhau tùy thuộc vào hàm lượng soda (Na₂O ₎ , sắt (Fe₂O₃ ₎ và silica (SiO₂ _{) , cũng như độ tinh khiết hóa học và các đặc tính cụ thể của bột được sử dụng trong sản xuất} . Việc lựa chọn đúng loại gốm alumina rất quan trọng đối với các ứng dụng trong điện tử, linh kiện y tế, dụng cụ cắt gọt, các bộ phận chịu mài mòn và lớp lót chịu nhiệt, nơi hiệu suất và độ tin cậy là yếu tố thiết yếu.

Đã nung

Nhôm oxit nung được sản xuất bằng cách nung nóng nhôm oxit đến 1050°C (1900°F). Quá trình này loại bỏ tất cả các tạp chất và nước, tạo ra một dạng nhôm oxit rất tinh khiết với độ tinh khiết 99,99%. Nó đạt độ cứng 9 trên thang Mohs, chỉ thấp hơn một chút so với độ cứng 10 của kim cương. Được sử dụng rộng rãi trong các chất mài mòn hiệu suất cao, các bộ phận được chế tạo chính xác và chất cách điện, nhôm oxit nung được biết đến với tính ổn định nhiệt, độ bền cao và khả năng chống lại sự ăn mòn hóa học.

Đã được cấp nước

Nhôm hydroxit (còn gọi là alumina hydroxit hoặc nhôm hydrat) được đánh giá cao nhờ khả năng phân tán đều trong hỗn hợp men và đặc tính kết dính. Nó cũng đóng vai trò là chất chống cháy, chất độn và tiền chất trong quy trình tinh chế Bayer để sản xuất alumina có độ tinh khiết cao. Nhôm hydroxit được sử dụng trong xử lý nước, chất mang xúc tác và công thức gốm sứ đặc biệt, khiến nó trở nên vô cùng quan trọng trong cả ứng dụng công nghiệp và môi trường.

Bảng

Nhôm oxit dạng tấm được tạo ra bằng cách nung nóng oxit nhôm đến 1650°C (3000°F). Nó có khả năng chịu nhiệt cao, độ ổn định nhiệt độ vượt trội và độ bền tuyệt vời. Loại nhôm oxit này được sản xuất bằng cách thiêu kết các viên nhôm oxit đã nung, sau đó nghiền thành bột. Nhôm oxit dạng tấm nổi tiếng với khả năng chịu nhiệt cao, độ bền cơ học, khả năng chống mài mòn, độ tinh khiết hóa học, tính chất điện môi và khả năng chống ăn mòn trong cả axit và kiềm. Những đặc tính này làm cho nhôm oxit dạng tấm trở nên lý tưởng cho gạch chịu lửa, vật liệu lót lò nung, lớp lót lò nung nhiệt độ cao và gốm kỹ thuật tiên tiến được sử dụng trong môi trường công nghiệp khắc nghiệt.

Tính chất của alumina

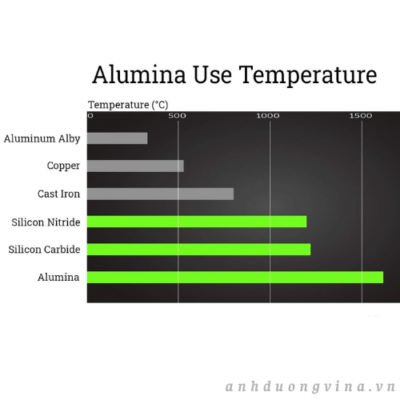

Khả năng chịu nhiệt độ cao

Nhôm oxit (alumina) duy trì các tính chất vật lý và cơ học của nó trong cả môi trường oxy hóa và khử lên đến 1650°C (2900°F) và trong môi trường chân không lên đến 2000°C (3600°F). Ở 1000°C, nó vẫn giữ được 50% độ bền kéo so với nhiệt độ phòng. Không giống như kim loại, vốn bị yếu đi và biến dạng ở nhiệt độ cao, gốm nhôm oxit giữ được độ bền và cấu trúc ổn định khi nhiệt độ trở lại bình thường. Khả năng chịu nhiệt vượt trội này làm cho nhôm oxit trở nên lý tưởng cho các ứng dụng như lớp lót lò nung, cách nhiệt và nồi nấu kim loại, nơi nhiệt độ khắc nghiệt thường xuyên xảy ra trong các ngành công nghiệp như luyện kim, sản xuất thủy tinh và chế biến chất bán dẫn.



Chống mài mòn

Sự mài mòn xảy ra khi vật liệu bị bào mòn do ma sát và cọ xát. Khả năng chống mài mòn của vật liệu có nghĩa là nó duy trì cấu trúc ban đầu ngay cả sau khi chịu sự mài mòn cơ học. Gốm alumina thể hiện khả năng chống mài mòn cao nhờ độ cứng vốn có của chúng. Đặc tính này đặc biệt được đánh giá cao trong các ngành công nghiệp như khai thác mỏ, sản xuất điện và chế biến vật liệu, nơi alumina được sử dụng cho các lớp lót chống mài mòn, gioăng bơm, van và dụng cụ cắt, giúp cải thiện đáng kể tuổi thọ và độ bền của thiết bị so với các kim loại hoặc nhựa truyền thống.

Khả năng kháng hóa chất

Nhôm oxit (Alumina) thể hiện khả năng chống chịu tuyệt vời với cả axit và kiềm ở nhiệt độ cao vì nó trơ về mặt hóa học. Sự thiếu phản ứng hóa học này giúp nó chống lại tác động của nhiều loại hóa chất khác nhau, bao gồm dung môi, dung dịch muối và các chất phản ứng công nghiệp mạnh. Do đó, gốm nhôm oxit được sử dụng rộng rãi trong các ngành công nghiệp chế biến hóa chất, dụng cụ phòng thí nghiệm, sản xuất chất bán dẫn và thiết bị y sinh, nơi khả năng chống ăn mòn và độ tinh khiết là tối quan trọng.

Tỉ trọng

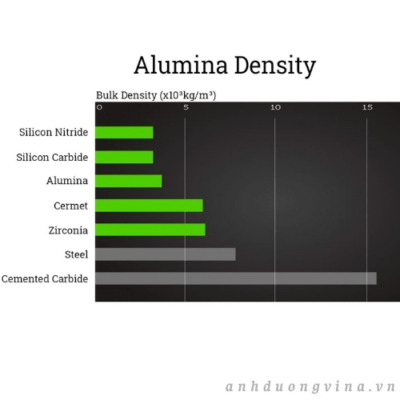

Mật độ là khối lượng của một vật liệu chia cho thể tích của nó, thường được biểu thị bằng gam trên centimet khối (g/cm³). Trong ngữ cảnh này, khối lượng được đo bằng gam và thể tích bằng centimet khối. Mật độ của một vật liệu tỷ lệ nghịch với thể tích của nó.

Gốm alumina được sản xuất từ ​​các hạt mịn giúp giảm thiểu sự hiện diện của các lỗ rỗng trong vật liệu. Ít lỗ rỗng hơn góp phần làm tăng mật độ và thể tích. Ví dụ, ở 25°C (77°F), gốm alumina có mật độ 3,965 g/cm³ ở áp suất khí quyển tiêu chuẩn. Mật độ cao hơn tương quan với độ bền cơ học và khả năng chống mài mòn được cải thiện, làm cho gốm alumina có mật độ cao trở nên lý tưởng cho các ứng dụng kết cấu và kỹ thuật đòi hỏi khắt khe.

Để đạt được bề mặt chịu mài mòn tối ưu, các nhà sản xuất nghiền bột alumina đến mức dưới micromet (nanomet), dẫn đến kích thước hạt nhỏ hơn năm micromet sau khi nung. Gốm sứ có hàm lượng alumina 95% sẽ có kích thước hạt từ 30 đến 40 micromet sau khi nung, dẫn đến nhiều lỗ rỗng hơn và tốc độ mài mòn cao hơn. Ngược lại, gốm sứ có hàm lượng alumina 87% sẽ có kích thước hạt từ ba đến năm micromet sau khi nung, dẫn đến ít lỗ rỗng hơn và khả năng chống mài mòn được cải thiện. Gốm alumina có cấu trúc hạt mịn, mật độ cao đặc biệt được ưa chuộng cho các linh kiện chính xác, chất nền điện tử và cấy ghép y sinh, nơi cả độ nhẵn bề mặt và hiệu suất cơ học đều rất quan trọng.



Cơ khí

Các đặc tính cơ học của vật liệu được xác định bởi khả năng chịu ứng suất và biến dạng của nó. Alumina nổi tiếng với độ bền và độ cứng vượt trội, tăng lên theo độ tinh khiết của các loại khác nhau. Các đặc tính cơ học như độ bền nén, độ bền uốn và độ dai chống gãy xác định hiệu suất của nó trong các ứng dụng chịu tải nặng. Các thành phần gốm alumina được sử dụng rộng rãi cho các tấm chống mài mòn, vật liệu mài, ổ trục và làm vật liệu nền cho mạch điện tử, nhờ độ bền và độ tin cậy trong điều kiện khắc nghiệt.

Nhiệt

Độ dẫn nhiệt đề cập đến khả năng truyền nhiệt của một vật liệu. Ví dụ, chảo nấu ăn cần có độ dẫn nhiệt cao để nấu chín thức ăn hiệu quả. Khi một vật liệu được nung nóng, các nguyên tử của nó rung động mạnh hơn, khiến các liên kết giữa chúng bị giãn ra. Hiện tượng này được mô tả bằng hệ số giãn nở nhiệt. Do các liên kết nguyên tử bền vững, gốm alumina có hệ số giãn nở nhiệt thấp, giúp tăng cường độ ổn định của chúng ở nhiệt độ cao.

Gốm alumina có điện trở suất cao, giúp giảm thiểu sốc nhiệt. Hơn nữa, các dạng alumina có độ tinh khiết cao hơn còn có điện trở suất lớn hơn nữa. Đặc tính nhiệt vượt trội cho phép alumina được sử dụng làm chất cách nhiệt, tản nhiệt và lớp vỏ bảo vệ trong các cụm điện và điện tử, đảm bảo hoạt động an toàn và bền vững trong điều kiện chu kỳ nhiệt khắc nghiệt.

Chất điện môi

Gốm alumina có đặc tính điện môi vượt trội so với kim loại hoặc nhựa. Tổn hao điện môi là thước đo lượng năng lượng bị mất khi gốm chịu tác động của điện áp điện từ. Với độ dẫn điện cao, các electron di chuyển tự do khi tiếp xúc với điện áp điện từ. Mục đích của chất cách điện là ngăn chặn dòng chảy của electron. Gốm alumina có khả năng chịu được sự tiếp xúc cực độ với điện tích mà không bị tổn hao điện môi. Điều này làm cho nó trở thành vật liệu cách điện hoàn hảo nhờ tính chất điện môi cân bằng. Dòng điện không thể truyền qua nó.

Là một chất cách điện, gốm alumina không thể thiếu trong sản xuất chất cách điện bugi, bao bì mạch tích hợp, linh kiện điện tử công suất và linh kiện vi sóng, đáp ứng các yêu cầu khắt khe về độ bền điện môi, điện trở cách điện và độ tin cậy trong các lĩnh vực công nghệ tiên tiến.

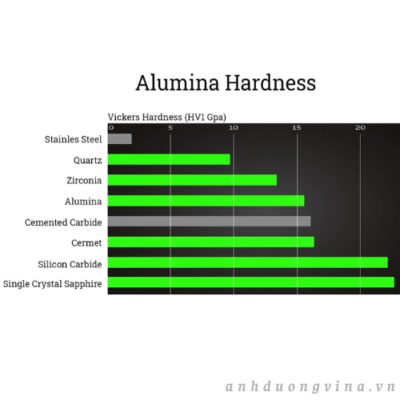

Độ cứng

Độ cứng đánh giá khả năng chống mài mòn và trầy xước cơ học của vật liệu. Gốm alumina có độ cứng vượt trội so với thép và các dụng cụ cacbua vonfram. Trên thang đo độ cứng Rockwell, gốm alumina đạt từ HRA80-90, chỉ đứng sau kim cương và trên thép không gỉ. Độ cứng đáng kể này hỗ trợ các ứng dụng bao gồm mảnh dao cắt, vòng bi, lớp giáp bảo vệ và răng giả, nơi khả năng chống mài mòn vượt trội và độ ổn định kích thước đảm bảo hiệu suất lâu dài và giảm chi phí bảo trì.



Lợi ích bổ sung và ưu điểm trong sản xuất

Gốm alumina có khả năng tương thích sinh học cao, thích hợp sử dụng trong cấy ghép y tế và nha khoa. Tính chất không từ tính cho phép ứng dụng trong các thiết bị điện tử và MRI nhạy cảm, trong khi độ thoát khí thấp và độ tinh khiết cao cho phép sử dụng trong quy trình sản xuất chất bán dẫn và môi trường phòng sạch. Tính linh hoạt của các phương pháp sản xuất tiên tiến—như ép phun, ép đẳng tĩnh và đúc khuôn—mở rộng hơn nữa khả năng thiết kế các linh kiện alumina tùy chỉnh phù hợp với các yêu cầu công nghiệp riêng biệt.

Lựa chọn loại gốm alumina phù hợp

Khi lựa chọn gốm alumina cho dự án của bạn, hãy cân nhắc kỹ các yêu cầu ứng dụng như khả năng tiếp xúc với hóa chất, nhiệt độ hoạt động, tải trọng cơ học, cách điện và điều kiện mài mòn. Tham khảo ý kiến ​​của các nhà sản xuất và nhà cung cấp gốm alumina chuyên nghiệp có thể giúp bạn xác định thành phần, loại và phương pháp xử lý tối ưu để tối đa hóa hiệu suất và giá trị trong ngành cụ thể của bạn—cho dù đó là ngành điện tử, hàng không vũ trụ, khai thác mỏ, năng lượng hay công nghệ y sinh.

Gốm alumina được sản xuất như thế nào?

Nguyên liệu thô để sản xuất gốm alumina, hay gốm oxit nhôm, được lấy từ quặng bauxite, một chất giàu nhôm, có cấu trúc giống đất sét, nằm cách mặt đất chỉ vài mét. Khai thác quặng bauxite là giai đoạn đầu tiên trong quy trình sản xuất alumina, cho phép chiết xuất nguyên liệu thô quan trọng này. Quy trình sản xuất alumina—thường được gọi là quy trình Bayer—được phát triển vào năm 1887 và vẫn là tiêu chuẩn công nghiệp để tạo ra alumina có độ tinh khiết cao được sử dụng trong các ứng dụng gốm sứ tiên tiến.

Sản xuất gốm alumina

Nghiền

Sau khi khai thác, quặng bauxite được vận chuyển đến cơ sở chế biến, nơi nó được nghiền và xay để thu được oxit nhôm (Al₂O₃ _{) . Oxit nhôm tinh khiết này có dạng bột mịn màu trắng, đóng vai trò là nguyên liệu cơ bản để sản xuất} gốm kỹ thuật , bao gồm các thành phần gốm alumina hiệu suất cao được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau như điện tử, thiết bị y tế và hàng không vũ trụ.



Giặt và sấy

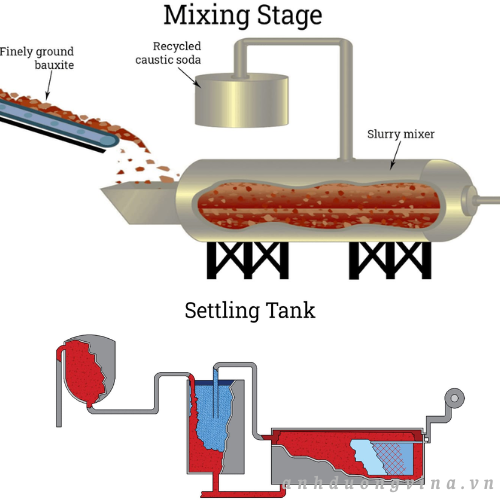

Quặng bauxite nghiền mịn được rửa sạch, sấy khô và trộn với xút ăn da (natri hydroxit) và vôi để tạo thành hỗn hợp sệt. Hỗn hợp có tính kiềm cao này sau đó được đun nóng trong lò nung đến khoảng 145°C (300°F) và duy trì dưới áp suất 22,7 kg (50 pound) trong vài giờ. Bước này hòa tan các hợp chất chứa nhôm và tách chúng khỏi các tạp chất còn lại—bao gồm silica và oxit sắt—rất cần thiết để sản xuất alumina có độ tinh khiết cao, phù hợp cho chất nền điện tử và các bộ phận gốm chịu mài mòn.



Bể chứa tức thời

Hỗn hợp bùn đã được đun nóng được chuyển qua một loạt các bể tách hơi để nhanh chóng giảm áp suất và nhiệt độ. Các bể tách hơi này tạo điều kiện thuận lợi cho quá trình làm nguội ở áp suất khí quyển, giải phóng hơi nước đồng thời cho phép tách các hợp chất nhôm hòa tan ra khỏi phần cặn rắn còn lại.

Bể lắng

Trong các bể lắng, các tạp chất không tan như cát, sắt và các kim loại khác sẽ kết tủa và lắng xuống đáy. Lớp chất lỏng trong ở phía trên được lọc và rửa nhiều lần để thu hồi alumina hòa tan một cách hiệu quả trước khi chuyển sang giai đoạn kết tủa tiếp theo. Bước này rất quan trọng để tạo ra gốm alumina siêu tinh khiết, lý tưởng cho các ứng dụng công nghiệp và kỹ thuật quan trọng.

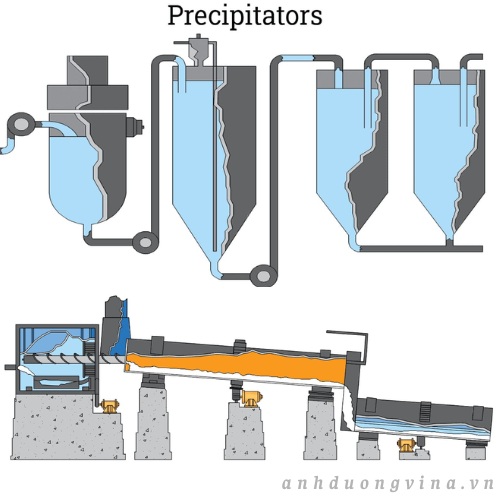

Máy lọc bụi

Dung dịch natri aluminat đã lọc được chuyển vào các thiết bị kết tủa, nơi các hạt alumina mịn được đưa vào làm chất mồi để kích hoạt quá trình kết tủa nhôm hydroxit. Alumina kết tinh xung quanh các chất mồi này, và các hạt thu được lắng xuống đáy, tạo thành một hỗn hợp sệt. Alumina kết tủa này sau đó được xử lý trong các bể làm đặc để tinh chế và lọc thêm, đảm bảo độ tinh khiết cao nhất và kiểm soát kích thước hạt cho sản xuất gốm sứ tiên tiến.



Nung

Trong giai đoạn nung quan trọng, nhôm hydroxit được nung nóng trong lò quay hoặc lò nghiêng đốt bằng khí ở nhiệt độ trên 1.000°C (1.832°F), giúp loại bỏ hiệu quả các phân tử nước và tạo ra bột alumina tinh khiết, khan. Các bước lọc và rửa bổ sung loại bỏ mọi tạp chất và độ ẩm còn sót lại. Công nghệ nung tầng sôi hiện đại ngày càng được áp dụng rộng rãi, trong đó các hạt alumina được treo lơ lửng trên một lớp không khí nóng để đạt được sự gia nhiệt đồng đều. Kết quả là thu được bột alumina có độ đồng nhất cao, dễ chảy – nguyên liệu chính để chế tạo các sản phẩm gốm đặc chắc, có độ bền cao, chẳng hạn như lớp lót chống mài mòn, chất nền điện tử và các thành phần vật liệu sinh học.

Những tiến bộ trong quy trình nung này giúp tăng độ tinh khiết của alumina và tối ưu hóa sự phân bố kích thước hạt để đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt trong các ứng dụng gốm kỹ thuật, nhiệt và kết cấu tiên tiến.

Bột nhôm oxit cuối cùng



Sản xuất gốm alumina

Bột alumina có độ tinh khiết cao thu được sẽ được trộn cẩn thận với chất kết dính, chất làm dẻo và các chất phụ gia khác tùy thuộc vào loại gốm alumina mục tiêu, chẳng hạn như hàm lượng alumina 96%, 99% hoặc 99,9%. Công thức cụ thể ảnh hưởng đến các tính chất vật lý cuối cùng của gốm, bao gồm độ bền cơ học, khả năng chống mài mòn, khả năng cách điện và độ dẫn nhiệt. Các phương pháp trộn phổ biến bao gồm sấy phun bột, xử lý bằng dung dịch nước và chuẩn bị nguyên liệu dạng bột nhão gốm.

Bột sấy phun

Quá trình sấy phun tạo ra bột dạng hạt được tối ưu hóa cho các kỹ thuật ép đơn trục và ép đẳng tĩnh. Bột được trộn với dung môi, chẳng hạn như nước hoặc dung dịch hữu cơ, và chất kết dính được thêm vào trước khi phun sương, giúp tăng cường độ kết dính của các hạt trong quá trình ép. Phương pháp này rất cần thiết để sản xuất các phôi thô đặc, đồng nhất, đóng vai trò quan trọng trong việc chế tạo các bộ phận gốm kỹ thuật có độ chính xác cao.

Trượt nước

Trong quy trình tạo khuôn trượt bằng nước, alumina và các chất phụ gia cần thiết được nghiền trong nước, cùng với chất phân tán hữu cơ, bằng máy nghiền bi. Hỗn hợp sệt thu được, hay còn gọi là khuôn trượt, rất lý tưởng cho các ứng dụng đúc khuôn trượt và đúc màng, thường được sử dụng để chế tạo các linh kiện gốm thành mỏng như ống, nồi nấu chảy và chất nền điện tử.

Nguyên liệu bột gốm

Kỹ thuật tạo nguyên liệu bột gốm bao gồm việc trộn nước, alumina tinh khiết cao, chất kết dính và chất làm dẻo để đạt được độ dẻo, dễ tạo hình. Đạt được độ dẻo và mật độ tối ưu là rất quan trọng để giảm thiểu sự co ngót và biến dạng trong các quá trình nung hoặc thiêu kết tiếp theo, do đó phương pháp này rất phù hợp cho các ứng dụng ép đùn và ép phun.

Quá trình tạo hình

Quá trình nén chặt hay tạo hình đề cập đến việc định hình vật liệu gốm thành “khối thô” – một dạng sơ bộ có thể chịu được việc xử lý và gia công tiếp theo. Việc lựa chọn kỹ thuật tạo hình ảnh hưởng trực tiếp đến độ bền cơ học, mật độ, hình dạng và chất lượng tổng thể của các cấu kiện gốm alumina thành phẩm. Các phương pháp nén chặt phổ biến trong công nghiệp bao gồm ép đùn, ép đơn trục và ép đẳng tĩnh, lắng đọng điện di và đúc khuôn lỏng.

Ép phun

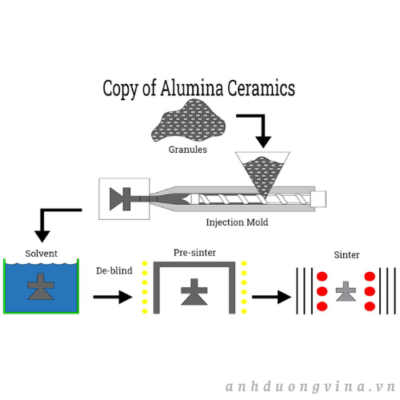

Quá trình ép phun gốm sứ tiên tiến bao gồm việc trộn bột alumina siêu mịn với hệ thống chất kết dính polyme để tạo ra nguyên liệu đầu vào. Hợp chất này sau đó được nung nóng để tạo ra hỗn hợp sệt có độ nhớt cao, được bơm vào các khuôn có hình dạng phức tạp để tạo thành sản phẩm gốm “thô”. Sau khi tạo hình, chất kết dính được loại bỏ bằng nhiệt hoặc hóa chất, và sản phẩm thô được nung kết ở nhiệt độ cao hoặc ép đẳng nhiệt nóng. Quá trình này cung cấp khả năng kiểm soát hình dạng tuyệt vời, dung sai kích thước chặt chẽ và được sử dụng cho các sản phẩm gốm kỹ thuật có hình dạng phức tạp trong các ngành công nghiệp như y tế, điện tử và sản xuất ô tô.

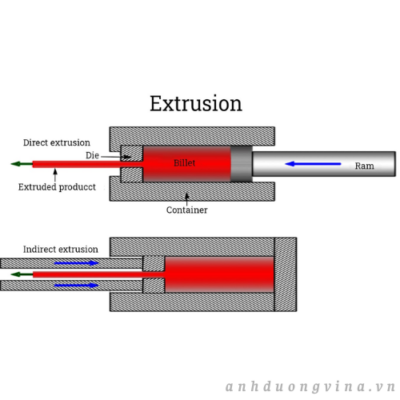

Phun ra

Quá trình ép đùn bao gồm việc đẩy nguyên liệu bột gốm qua các khuôn được thiết kế đặc biệt dưới áp suất cao. Kỹ thuật này tạo ra các hình dạng liên tục với tiết diện không đổi (ví dụ: thanh, ống, rãnh) và được sử dụng rộng rãi trong sản xuất chất nền gốm, các bộ phận lọc và các bộ phận kết cấu. Chất kết dính và chất làm dẻo đóng vai trò quan trọng trong việc duy trì tính toàn vẹn của chi tiết được tạo hình cho đến khi nó trải qua quá trình sấy khô và xử lý nhiệt.



Ép đẳng tĩnh

Ép đẳng tĩnh, có thể được phân loại thành ép túi ướt hoặc ép túi khô, rất quan trọng để sản xuất các vật thể gốm có mật độ cao và đồng nhất. Trong quá trình này, bột alumina sấy phun được niêm phong trong khuôn đàn hồi (thường làm bằng cao su hoặc polyurethane) và chịu áp suất thủy lực đều từ mọi hướng. Ép túi ướt thường tạo ra các hình dạng đơn giản, trong khi ép túi khô có thể tạo ra các chi tiết gốm phức tạp hơn. Phương pháp này đảm bảo giảm thiểu lỗ rỗng, cải thiện các tính chất cơ học và mật độ đẳng hướng — điều cực kỳ quan trọng đối với gốm kỹ thuật được sử dụng trong môi trường mài mòn cao và nhiệt độ cao.

Đúc trượt

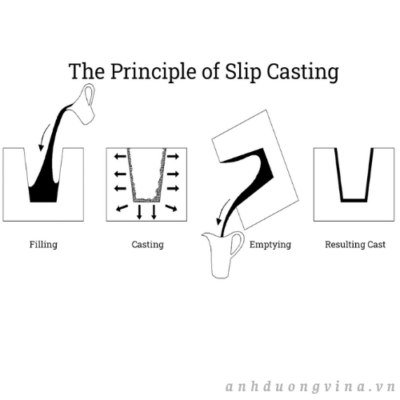

Đúc khuôn lỏng (hay đúc khuôn thoát nước) là một công nghệ tạo hình đã được kiểm chứng qua thời gian trong sản xuất gốm sứ. Dung dịch lỏng đậm đặc – chứa alumina nghiền mịn và chất phân tán hữu cơ – được đổ vào khuôn xốp, thường làm bằng thạch cao. Hiện tượng mao dẫn loại bỏ nước khỏi hỗn hợp, tạo thành một lớp gốm rắn trên bề mặt bên trong khuôn. Khi độ dày tăng lên, lượng dung dịch lỏng dư thừa được thoát ra ngoài, và sản phẩm được làm khô trước khi lấy ra. Đúc áp lực là một tiến bộ hiện đại có liên quan, sử dụng áp suất cao hơn để tạo ra các sản phẩm thô có đặc hơn, thành dày hơn, lý tưởng cho các ứng dụng chính xác như chén nung trong phòng thí nghiệm, vật liệu cách điện và ống gốm.

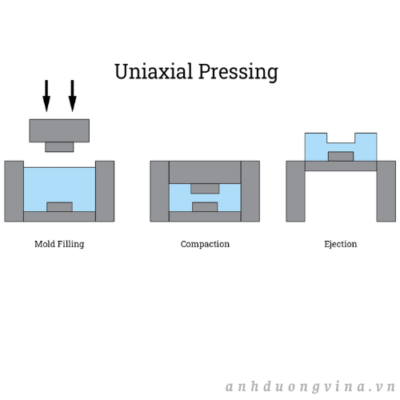

Ép đơn trục

Ép đơn trục (ép một trục) nén bột alumina bên trong khuôn bằng cách sử dụng chày trên và chày dưới, thường được vận hành bằng thủy lực hoặc cơ khí. Quá trình này tạo ra các sản phẩm nén thô có mật độ đồng nhất và được sử dụng rộng rãi để sản xuất gạch, chất nền và các hình dạng gốm alumina phẳng hoặc đơn giản khác. Việc sử dụng bột có độ tinh khiết cao và hệ thống chất kết dính được phối hợp tốt là rất quan trọng để giảm thiểu khuyết tật và đạt được độ bền mong muốn trong sản phẩm hoàn thiện.

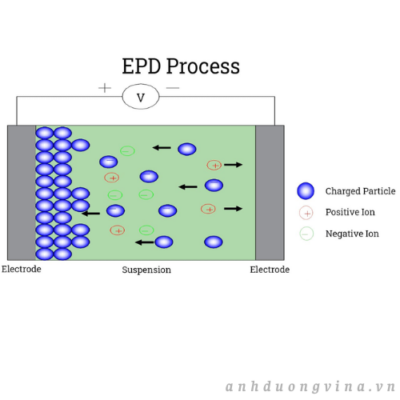

Phương pháp lắng đọng điện di (EPD)

Phương pháp lắng đọng điện di (EPD) là một công nghệ tiên tiến được sử dụng trong sản xuất gốm sứ cao cấp và các lớp phủ công nghiệp. Các hạt gốm alumina, được phân tán trong môi trường lỏng, bị hút vào một khuôn tích điện, tạo thành một lớp được nén chặt khi đạt được độ dày mong muốn. Sau khi nén chặt, khuôn được loại bỏ hoặc phần dung dịch dư thừa được rút ra, tạo ra một sản phẩm thô sẵn sàng cho quá trình thiêu kết. EPD cho phép phủ đều các hình dạng phức tạp, do đó rất phổ biến trong ngành điện tử và gốm sứ ô tô cho các ứng dụng như linh kiện pin và lớp bảo vệ.



Các quy trình hoàn thiện

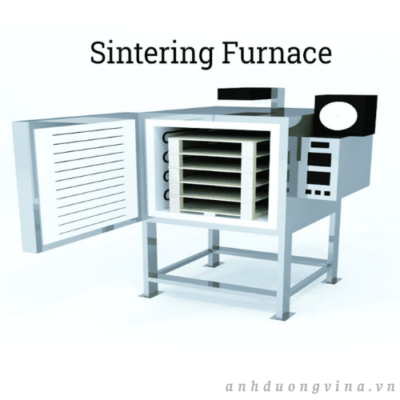

Thiêu kết

Quá trình thiêu kết, còn được gọi là nung hoặc làm đặc, là quá trình nung nóng các phôi alumina thô đã được tạo hình ở nhiệt độ thường từ 1.600°C đến 1.800°C. Điều này dẫn đến sự làm đặc và cải thiện đáng kể cấu trúc vi mô của gốm – sự phát triển của các hạt tinh thể, loại bỏ lỗ rỗng và tăng cường hiệu suất cơ học. Thiêu kết trạng thái rắn là phương pháp thông thường đối với gốm alumina và có thể dẫn đến độ co ngót tổng thể lên đến 20% đến 25%, đòi hỏi sự kiểm soát chính xác về mật độ và kích thước của phôi thô ban đầu. Thiêu kết thành công sẽ tạo ra một sản phẩm gốm có mật độ cao, độ bền cao, rất phù hợp cho các ứng dụng yêu cầu cách điện, khả năng chống mài mòn và độ ổn định nhiệt.



Gia công xanh

Các thao tác gia công trên alumina có thể được thực hiện ở hai giai đoạn quan trọng: ở trạng thái “thô” (trước khi nung kết) hoặc sau khi nung kết hoàn toàn. Gia công ở trạng thái thô cho phép tạo hình các hình dạng phức tạp dễ dàng và nhanh chóng hơn bằng các dụng cụ cắt hoặc khoan thông thường. Tuy nhiên, do sự co ngót đáng kể trong quá trình nung kết, dung sai cuối cùng không thể được đảm bảo, vì vậy việc gia công thứ cấp sau khi nung kết thường được yêu cầu đối với các ứng dụng đòi hỏi độ chính xác cao. Gia công sau khi nung kết đối với gốm alumina thường được thực hiện bằng các dụng cụ phủ kim cương do độ cứng đặc biệt của vật liệu này.

Mài kim cương

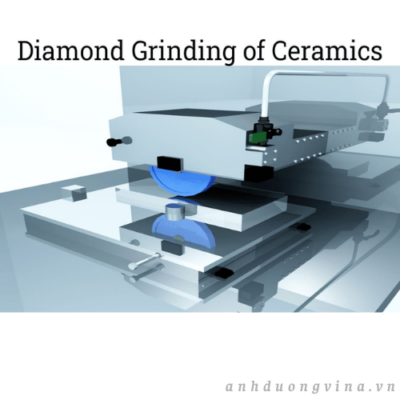

Mài kim cương là một kỹ thuật hoàn thiện thiết yếu cho gốm alumina, được thực hiện sau quá trình thiêu kết để đạt được dung sai kích thước cực kỳ chính xác, bề mặt siêu mịn và loại bỏ mọi khuyết tật bề mặt. Các kỹ thuật như cắt kim cương, mài bóng, đánh bóng và mài mịn được sử dụng, tận dụng độ cứng vượt trội của cả chất mài mòn kim cương và vật liệu gốm alumina. Điều này tạo ra các bộ phận có độ chính xác cao, lý tưởng cho cấy ghép y sinh, sản xuất chất bán dẫn và các bộ phận chịu mài mòn trong công nghiệp.



Tóm lại: Quy trình sản xuất gốm alumina tinh vi—từ khai thác và tinh chế quặng bauxite thô đến các quy trình tạo hình và hoàn thiện tiên tiến—cho phép tạo ra các linh kiện gốm hiệu suất cao, hoạt động xuất sắc trong các môi trường khắc nghiệt. Hiểu rõ các bước xử lý này rất quan trọng đối với các kỹ sư, chuyên gia thu mua và nhà sản xuất khi đánh giá và lựa chọn alumina để sử dụng trong các ứng dụng điện tử, ô tô, hàng không vũ trụ và công nghiệp, nơi đòi hỏi khả năng chống mài mòn, cách điện và độ bền cơ học vượt trội.

Câu hỏi thường gặp

Điều gì khiến gốm alumina phù hợp để cách điện?

Gốm alumina thể hiện các đặc tính điện môi vượt trội và điện trở suất cao, khiến chúng trở thành chất cách điện tuyệt vời. Chúng ngăn chặn dòng electron và chịu được điện tích cao mà không bị suy giảm điện môi, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng điện tử và điện tiên tiến.

Độ tinh khiết của alumina ảnh hưởng như thế nào đến hiệu suất của gốm sứ?

Các thành phần gốm sứ có độ tinh khiết alumina cao hơn (lên đến 99,99%) thể hiện độ bền, khả năng chống mài mòn và chống ăn mòn được cải thiện. Các loại có độ tinh khiết cao rất cần thiết trong các môi trường đòi hỏi khắt khe, chẳng hạn như cấy ghép y sinh, chất nền điện tử và các bộ phận công nghiệp được chế tạo chính xác.

Những phương pháp sản xuất nào được sử dụng để tạo hình gốm alumina?

Gốm alumina được tạo thành bằng các phương pháp ép đùn, ép phun, ép đẳng tĩnh, ép khuôn, đúc khuôn lỏng, ép đơn trục và lắng đọng điện di. Mỗi phương pháp cho phép kiểm soát chính xác hình dạng, mật độ và các đặc tính phù hợp với các ứng dụng kỹ thuật cụ thể.

Tại sao mài bằng kim cương lại cần thiết trong quá trình hoàn thiện gốm alumina?

Sau quá trình thiêu kết, mài bằng kim cương giúp đạt được dung sai cực kỳ nhỏ và bề mặt hoàn thiện hoàn hảo nhờ độ cứng vượt trội của alumina. Điều này đảm bảo các bộ phận có độ chính xác cao cho các ứng dụng quan trọng trong lĩnh vực y sinh, bán dẫn và các bộ phận chịu mài mòn công nghiệp.

Các nguồn nguyên liệu chính để sản xuất gốm alumina là gì?

Gốm alumina chủ yếu được sản xuất từ ​​bauxite, một loại khoáng chất giống đất sét giàu hàm lượng nhôm. Khai thác bauxite là bước đầu tiên quan trọng, tiếp theo là quá trình tinh chế thông qua các phương pháp như phương pháp Bayer để thu được bột alumina có độ tinh khiết cao.

Quy trình sản xuất gốm alumina giải quyết vấn đề nguồn nguyên liệu địa phương như thế nào?

Quá trình sản xuất gốm alumina bắt đầu bằng việc khai thác quặng bauxite từ các mỏ nằm cách mặt đất chỉ vài mét, nhấn mạnh tầm quan trọng của các nguồn tài nguyên địa chất địa phương đối với việc thu mua và chế biến nguyên liệu thô một cách hiệu quả.

Những loại máy móc hàng đầu để gia công gốm alumina là?

Mục tiêu của gốm alumina là tạo ra các linh kiện có khả năng chịu nhiệt cao, độ cứng vượt trội, cách điện và trơ về mặt hóa học cho nhiều ứng dụng khác nhau. May mắn thay, một số nhà sản xuất đã hoàn thiện thiết bị của họ để sản xuất loại gốm này. Dưới đây là năm thương hiệu máy móc nổi bật được sử dụng tại Hoa Kỳ và Canada để sản xuất gốm alumina, bao gồm các mẫu cụ thể và các tính năng độc đáo của chúng:

Tập đoàn CeraNova

Mẫu: Máy phay gốm tốc độ cao

Đặc điểm nổi bật: Máy phay gốm tốc độ cao của CeraNova Corporation được thiết kế để phay chính xác gốm alumina. Máy sử dụng công nghệ tiên tiến để đạt được tốc độ loại bỏ vật liệu cao và độ hoàn thiện bề mặt vượt trội. Máy bao gồm các tùy chọn cho trục chính tốc độ cao, điều khiển đa trục và dụng cụ chuyên dụng để gia công gốm hiệu quả.

CoorsTek

Model: Máy mài gốm CeraSurf™

Đặc điểm: CoorsTek cung cấp nhiều loại vật liệu nghiền gốm, bao gồm cả CeraSurf™ gốc alumina. Các vật liệu này phù hợp cho các ứng dụng như nghiền bi và nghiền bằng máy nghiền trục vít. CeraSurf™ có khả năng chống mài mòn vượt trội, tính trơ về mặt hóa học và phân bố kích thước hạt đồng nhất, giúp nâng cao hiệu quả nghiền và chất lượng sản phẩm.

Tập đoàn Sacmi Hoa Kỳ

Mẫu: Máy ép dòng PH

Đặc điểm: Máy ép dòng PH của Sacmi USA Group là máy thủy lực được thiết kế riêng cho sản xuất gốm alumina. Chúng cung cấp khả năng kiểm soát chính xác áp suất, tốc độ và hành trình, cho phép tạo ra các hình dạng phức tạp với mật độ cao. Máy ép có giao diện trực quan, các tính năng tự động hóa tiên tiến và khả năng tương thích với các quy trình tiếp theo.

Harper International

Mẫu: Lò đẩy

Đặc điểm: Lò nung đẩy của Harper International được thiết kế để thiêu kết gốm alumina. Những lò nung này cung cấp môi trường nhiệt độ cao được kiểm soát, rất cần thiết cho quá trình thiêu kết. Chúng có tính năng kiểm soát nhiệt độ chính xác, cấu hình gia nhiệt đồng đều và thời gian lưu có thể điều chỉnh, hỗ trợ năng suất cao và nhiều hình dạng, kích thước gốm khác nhau.

Tập đoàn LECO

Mẫu: Máy phân tích xác định độ ẩm AMH43

Tính năng: Máy phân tích xác định độ ẩm AMH43 của LECO Corporation được sử dụng để đo độ ẩm trong gốm alumina và các vật liệu khác. Máy có cân chính xác, sấy khô ở nhiệt độ cao và các thuật toán phần mềm tiên tiến để phân tích hàm lượng ẩm chính xác. Máy phân tích này cho phép kiểm tra nhanh chóng, dễ sử dụng và các thông số có thể tùy chỉnh.

Hãy nhớ rằng tính sẵn có và thông số kỹ thuật của các mẫu sản phẩm này có thể thay đổi, vì vậy tốt nhất nên liên hệ với nhà sản xuất để có thông tin cập nhật nhất.

Sản phẩm gốm alumina là gì?

Nhôm oxit là một vật liệu kỹ thuật quan trọng, nổi tiếng với các đặc tính cơ học và điện học vượt trội, phù hợp với nhiều ứng dụng khác nhau. Một số ứng dụng phổ biến của nó được nêu dưới đây.

Sản phẩm gốm alumina

Cách nhiệt

Gốm alumina được sử dụng rộng rãi làm vật liệu cách điện nhờ đặc tính điện môi và khả năng chịu sốc nhiệt tuyệt vời. Trong các ứng dụng tần số cao, người ta sử dụng alumina cực kỳ tinh khiết và đặc, được nung ở nhiệt độ lên đến 1600°C. Điều này làm cho gốm alumina trở nên thiết yếu đối với các thành phần cách điện trong ống phát tín hiệu truyền hình và vệ tinh, máy phát vi sóng và laser, nơi độ bền và độ chắc chắn là rất quan trọng.



Dụng cụ phòng thí nghiệm

Đồ dùng phòng thí nghiệm bằng gốm alumina rất lý tưởng cho môi trường phòng thí nghiệm yêu cầu nhiệt độ cao và điều kiện không bị nhiễm bẩn. Khả năng chống hóa chất và ăn mòn, kết hợp với độ cứng, độ bền, độ chắc chắn và khả năng chống mài mòn cao, làm cho gốm alumina trở thành lựa chọn tuyệt vời cho nhiều ứng dụng trong phòng thí nghiệm.



Điện tử

Trong ngành công nghiệp điện tử, gốm alumina được sử dụng cho các bộ phận kết nối, điện trở và tụ điện. Chúng đóng vai trò là vật liệu kinh tế và bền bỉ cho chất nền trong các mạch tích hợp lai, các thiết bị gắn bề mặt và cảm biến.



Dụng cụ cắt gọt

Dụng cụ cắt bằng gốm alumina nổi tiếng về độ bền và khả năng dẫn nhiệt. Trước đây có giá thành cao, dụng cụ cắt alumina hiện nay đã trở nên phải chăng hơn nhờ việc sử dụng vật liệu composite và được sản xuất bằng phương pháp thiêu kết và ép khuôn. Các vật liệu composite này thường được sử dụng làm vật liệu thay thế cho dụng cụ mài mòn và cắt gọt, cũng như trong các sản phẩm đùn ép, vòi phun, các bộ phận ma sát trong động cơ piston và máy móc nơi khả năng chống mài mòn là rất quan trọng. Ngoài ra, gốm alumina còn được sử dụng đặc biệt trong lưỡi giày trượt băng nghệ thuật Olympic.



Sử dụng trong quân sự

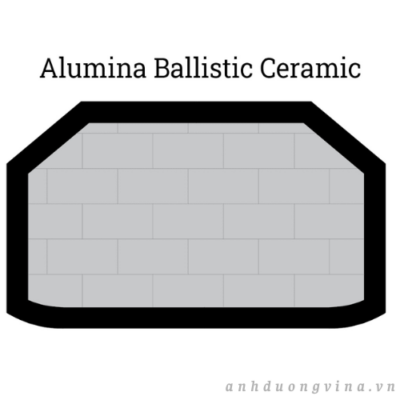

Gốm alumina được sử dụng trong kỹ thuật chống đạn nhờ khả năng chịu va đập vượt trội, thích hợp cho áo giáp bảo hộ trong xe tăng, trực thăng và áo chống đạn. Gốm alumina đóng vai trò là lớp phòng thủ đầu tiên chống lại đạn bắn, được thiết kế để hấp thụ lực tác động ban đầu. Sau khi gốm alumina hấp thụ lực tác động này, một lớp vật liệu tiếp theo được sử dụng để tiêu tán năng lượng động học còn lại, làm cho đạn trở nên vô hiệu.



Vật liệu y sinh

Gốm alumina có tính trơ về mặt hóa học, khả năng chống mài mòn và có thể đạt được độ bóng cao, khiến chúng trở nên có giá trị như vật liệu sinh học. Do đó, gốm alumina được sử dụng trong nhiều ứng dụng y tế khác nhau, bao gồm khớp nhân tạo, miếng đệm xương, cấy ghép ốc tai và cấy ghép nha khoa. Chúng cũng được sử dụng trong sản xuất ống và thiết bị khoa học. Những đặc tính ưu việt này làm cho gốm alumina trở thành lựa chọn tuyệt vời để thay thế các bộ phận cơ thể.



Tấm gốm

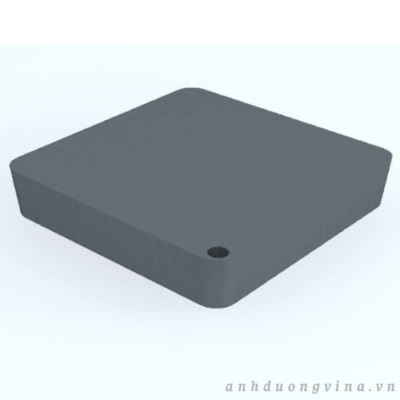

Tấm gốm alumina có nhiều ứng dụng đa dạng nhờ khả năng chịu được nhiệt độ khắc nghiệt. Tấm có hàm lượng alumina 99% lý tưởng để sử dụng trong môi trường chân không. Ngoài ra, khả năng gia công giúp chúng có thể được tạo hình để sử dụng trong điều kiện khắc nghiệt, bao gồm cả môi trường có độ ẩm cao.

Vì tấm gốm alumina có thể chịu được nhiệt độ lên đến 2600 °F (1426 °C), nên chúng thường được sử dụng để làm gioăng cho lò nung và nồi hơi và có thể dễ dàng tạo hình bằng bất kỳ loại dụng cụ cắt nào. Độ bền và độ cứng của tấm gốm alumina thay đổi tùy thuộc vào tỷ lệ phần trăm hàm lượng alumina. Độ dày dao động từ 0,01 in (0,0254 cm) đến 0,5 in (1,27 cm) và có nhiều chiều dài và chiều rộng khác nhau. Chiều dài và chiều rộng này bị giới hạn bởi kích thước của lò nung có sẵn để hoàn thiện chúng.

Các loại và cấp độ vật liệu gốm alumina?

Các loại và cấp độ gốm alumina được xác định bởi hàm lượng alumina của chúng, dao động từ 70% đến 99,9%. Tỷ lệ phần trăm alumina cụ thể phụ thuộc vào tỷ lệ các nguyên tố bổ sung có trong hỗn hợp.

Các loại vật liệu gốm alumina

92% Alumina

Gốm alumina có đặc điểm là tính chất điện, độ bền cơ học, khả năng chống mài mòn, khả năng chống hóa chất và ăn mòn, độ ổn định nhiệt, đồng thời chúng đặc chắc và không xốp. Những đặc tính này làm cho chúng phù hợp với các ứng dụng như bao bì điện, ống lót, vật liệu mài, các bộ phận chống mài mòn và nhiều ứng dụng công nghiệp khác. Ví dụ, lớp lót ống được minh họa bên dưới được cấu tạo từ 92% gốm alumina.



94% Alumina

Vật liệu này có hệ số giãn nở nhiệt thấp, điện trở suất thể tích cao, khả năng chống mài mòn và hóa chất, hằng số điện môi tốt, và có thể phủ lớp kim loại mangan để hàn ở nhiệt độ cao. Nó có thể được sử dụng làm cảm biến áp suất , lớp phủ ổ trục, ống điện tử và các thành phần laser.

95% Alumina

Loại nhôm oxit này có đặc tính tương tự như nhôm oxit 94%, với độ bền nén và uốn được cải thiện, cùng khả năng kín khí tuyệt vời. Nó lý tưởng cho các ứng dụng như các đường dẫn xuyên gốm-kim loại, các đường dẫn xuyên linh kiện tia X, các ống lót điện áp cao và các thiết bị cấy ghép y tế. Ngoài ra, nhôm oxit 95% có thể được đúc thành áo giáp chống đạn cho mục đích quân sự.

96% Alumina

Được sử dụng chủ yếu trong các ứng dụng y tế, alumina 96% kết hợp các đặc tính cơ học, điện, nhiệt và hóa học. Những đặc tính này làm cho nó phù hợp để chế tạo các vòi phun chống mài mòn, ống dẫn, van máu, vỏ đầu nối điện và các ứng dụng công nghiệp khác.



97% Alumina

Loại vật liệu này có thể được phủ kim loại để sử dụng trong các cụm hàn nhiệt độ cao và có tác dụng cách điện hiệu quả. Nó thích hợp để sử dụng trong các hệ thống chân không cao, thiết bị laser, ống tia X, kính hiển vi điện tử, cửa sổ lò vi sóng và vật liệu cách điện cho thiết bị y tế.

97,5% Alumina

Alumina 97,5% là vật liệu chất lượng cao, dạng hạt mịn, được sử dụng cho các linh kiện điện và cơ khí đòi hỏi lớp phủ kim loại dày và khả năng chống mài mòn và hóa chất cao. Nó được sử dụng trong các linh kiện phủ kim loại như mạng dẫn điện và điện trở, lớp điện môi, và được ứng dụng trong ngành công nghiệp quốc phòng, lĩnh vực y tế và nghiên cứu khoa học.

97,6 Alumina

Loại vật liệu này mang lại sự ổn định và độ tin cậy trong vận hành, duy trì sự ổn định về điện và kích thước trong phạm vi nhiệt độ rộng. Nó được sử dụng trong các linh kiện laser, thiết bị điện quang, dụng cụ đo lưu lượng, cảm biến và thiết bị X-ray.

98,6% Alumina

Nhôm oxit 98,6% là một vật liệu nhẹ được sử dụng làm lớp giáp cho các phương tiện và công trình quân sự. Nó có khả năng chống lại hỏa lực súng bộ binh và đạn cỡ trung bình.

99% Alumina

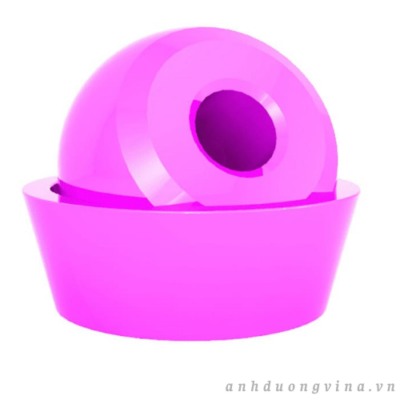

Nhôm oxit 99% cực kỳ cứng và được sử dụng trong các bộ phận của bơm quay và bơm piston dùng để xử lý hóa chất. Nó được dùng trong trục, ổ bi , vòng đệm chặn, pít tông và vòng đệm kín mặt tiếp xúc trong bơm hóa chất.

99,5% Alumina

Alumina 99,5% là một dạng alumina có độ tinh khiết cao được sử dụng trong các ứng dụng bán dẫn, bao gồm cả buồng và thiết bị cố định. Nó có đặc điểm là ít tạo ra hạt và kín chân không.

99,7% Alumina

Loại vật liệu này có hiệu suất phản xạ 98% ở bước sóng 1064 nanomet (nm) và 96% ở các bước sóng từ 500 đến 2000 nm, lý tưởng cho các gương phản xạ laser. Nó phù hợp để sử dụng trong các buồng bơm cho đèn flash và laser sóng liên tục.

99,8% Alumina

Alumina 99,8% cực kỳ tinh khiết và được phát triển cho các ứng dụng bán dẫn. Nó có khả năng chống chịu hóa chất và plasma tuyệt vời với các đặc tính điện môi cao cho các ứng dụng điện áp cao. Nó được sử dụng trong nhiều quy trình bán dẫn khác nhau, bao gồm PVD, CVD, khắc oxit CMP, cấy ion và quang khắc, cùng nhiều quy trình khác.

99,9% Alumina

Nhôm oxit 99,9% là dạng siêu tinh khiết, phù hợp cho các ứng dụng khắc nghiệt như khắc plasma các linh kiện và chất cách điện cấp hạt nhân. Các đặc tính của nhôm oxit 99,9% được trình bày chi tiết trong bảng dưới đây từ CoorsTek.

Tính chất của alumina 99,9%

Nguồn: CoorsTek

Tài sản	Đơn vị	Giá trị
Độ bền uốn, MOR (20 °C)	MPa	350 – 600
Độ bền chống gãy, KIc	MPa m1/2	4.0 – 5.0
Độ dẫn nhiệt (20 °C)	W/m K	28 – 35
Hệ số giãn nở nhiệt	1 x 10-6/°C	8.0 – 8.5
Nhiệt độ sử dụng tối đa	°C	1750 – 1800
Độ bền điện môi (6,35mm)	ac-kV/mm	8.7
Tổn hao điện môi (tan δ)	1MHz, 25 °C	10-4 đến 10-3
Điện trở suất thể tích (25°C)	Ω-cm	1014 đến > 1015

Nhôm oxit được gia cường bằng zirconia (ZTA)

Nhôm oxit được gia cường bằng zirconia được sản xuất bằng cách kết hợp oxit nhôm với 10% đến 20% oxit zirconium. Vật liệu thu được có độ bền, độ dẻo dai, độ cứng vượt trội và khả năng chống mài mòn tuyệt vời. Nó cung cấp một giải pháp thiết kế ít tốn kém hơn so với việc chỉ sử dụng zirconia, vốn có giá từ 75 đến 400 đô la mỗi carat. Chi phí của zirconia thay đổi tùy thuộc vào độ tinh khiết và chất lượng của nó.

Quá trình kết hợp oxit nhôm với oxit zirconia giúp tăng cường độ bền chống nứt của nhôm oxit gia cường zirconia (ZTA). Khi zirconia chịu ứng suất, cấu trúc tinh thể của nó biến đổi, dẫn đến sự giãn nở thể tích, nén chặt mọi vết nứt bên trong ma trận nhôm oxit. Sự biến đổi này làm tăng đáng kể độ bền cấu trúc của nhôm oxit, khiến nó phù hợp với nhiều ứng dụng đòi hỏi cao.

Phần kết luận

• Gốm alumina, hay oxit nhôm (Al₂O₃ _) , là một loại gốm công nghiệp có độ cứng cao, khả năng chống mài mòn tốt và chỉ có thể được tạo hình bằng phương pháp mài kim cương.
• Gốm alumina được làm từ vật liệu dạng hạt màu trắng hoặc bột mịn, đặc, được tinh chế từ quặng bauxite.
• Nhôm oxit là một vật liệu kỹ thuật quan trọng có đặc tính cơ học và điện tuyệt vời, do đó có thể ứng dụng rộng rãi trong nhiều lĩnh vực.
• Nguyên liệu dạng bột dùng để sản xuất gốm alumina được tạo ra từ quá trình chế biến quặng bauxite, một loại vật liệu giống đất sét giàu nhôm nằm ở độ sâu vài mét dưới lớp vỏ trái đất.
