Gia công CNC: Các loại, phần mềm và quy trình của máy CNC

Tìm hiểu về CNC

Điều khiển số bằng máy tính (CNC) đề cập đến một quy trình sản xuất tinh vi, trong đó phần mềm được lập trình điều khiển hoạt động của máy móc trong nhà máy. Phương pháp này rất quan trọng trong việc quản lý nhiều loại máy móc phức tạp, chẳng hạn như máy mài, máy tiện, máy phay và máy định tuyến. Công nghệ CNC khắc phục những hạn chế vốn có trong vận hành máy móc thủ công, vốn phụ thuộc vào các nút bấm, cần gạt và núm xoay bằng tay. Về cơ bản, CNC tạo điều kiện cho việc cắt ba chiều chính xác thông qua một tập hợp các hướng dẫn được lập trình duy nhất, tối ưu hóa quy trình sản xuất và tăng hiệu quả đáng kể.

Máy CNC hoạt động thông qua hệ thống điều khiển số được điều khiển bởi một chương trình phần mềm, điều chỉnh quy trình sản xuất. Ngôn ngữ lập trình được sử dụng là mã G, điều khiển các hoạt động phức tạp của máy. CNC cho phép người vận hành lập trình máy móc để thực hiện các nhiệm vụ lặp đi lặp lại, có thể dự đoán được. Nhờ độ chính xác và hiệu quả, CNC là phương pháp được ưa chuộng trong ngành gia công kim loại và sản xuất nhựa.

Lập trình CNC bắt đầu bằng bản thiết kế CAD, sau đó được chuyển đổi thành mã máy tính tương thích với hệ thống CNC. Để kiểm tra độ chính xác, máy được chạy thử nhằm xác định và khắc phục mọi lỗi tiềm ẩn. Sau khi giải quyết các sai sót, chương trình cuối cùng được nhập vào máy và quá trình sản xuất bắt đầu.

Hệ thống điều khiển vòng hở và vòng kín

Cách thức gia công vật liệu trên máy CNC được điều khiển bởi hệ thống vòng hở hoặc vòng kín. Hệ thống vòng hở hoạt động theo một chiều cho đến khi hoàn thành công việc, trong khi hệ thống vòng kín có thể nhận phản hồi và sửa lỗi như tốc độ cấp liệu hoặc vị trí vật liệu.

Hệ thống điều khiển vòng hở rất đơn giản, dựa vào hiệu chuẩn để đạt độ chính xác. Vật liệu được đưa vào máy, và máy sẽ trả về sản phẩm hoàn chỉnh. Không có sự thay đổi nào xảy ra trong quá trình sản xuất, vì vậy cần phải hiệu chuẩn tỉ mỉ và chính xác để tránh sai sót của con người. Máy giặt là một ví dụ về hệ thống vòng hở: nó hoàn thành chu trình giặt mà không cần dừng lại để điều chỉnh hoặc kiểm tra độ sạch.

Hệ thống vòng kín phức tạp hơn hệ thống vòng hở. Nó sử dụng bộ điều khiển cùng với các thành phần bổ sung như bộ khuếch đại và cơ chế phản hồi. Hệ thống vòng kín liên tục giám sát quá trình, không giống như hệ thống vòng hở chỉ tuân theo các lệnh. Ví dụ, trong hệ thống sưởi ấm gia đình, máy sưởi sẽ hoạt động nếu nhiệt độ giảm xuống dưới mức đã đặt, và điều chỉnh cho đến khi đạt được nhiệt độ mong muốn. Các hệ thống này có thể hoạt động chậm hơn do giám sát liên tục nhưng lại dễ hiệu chỉnh hơn vì hệ thống tự động thực hiện hầu hết các điều chỉnh.

Thiết bị CNC hoạt động bằng cách tham chiếu nhiều điểm trục để loại bỏ vật liệu khỏi phôi. Số lượng trục có thể khác nhau, bao gồm 3, 4 hoặc 5 trục. Với hệ thống ba trục cơ bản, vật liệu được giữ cố định trong khi máy di chuyển dọc theo mặt phẳng XYZ. Hệ thống bốn trục mô phỏng cách tiếp cận của hệ thống ba trục với khả năng bổ sung cho các tác vụ như khoan lỗ hoặc thực hiện các vết cắt cụ thể. Hệ thống năm trục cung cấp độ phức tạp và khả năng điều khiển cao hơn, cho phép thao tác trên năm mặt của vật liệu, lý tưởng cho các chi tiết phức tạp, đòi hỏi kỹ thuật cao.

Quy trình sản xuất CNC

Khác với các phương pháp sản xuất bồi đắp truyền thống, quy trình CNC là một phương pháp gia công bóc tách, loại bỏ các lớp vật liệu để tạo ra các hình dạng tùy chỉnh. Ngược lại, các quy trình bồi đắp xây dựng bằng cách xếp chồng vật liệu. Sản xuất CNC là quy trình sản xuất hoàn toàn tự động , đảm bảo độ chính xác và độ tin cậy cao.

Thành công trong sản xuất CNC phụ thuộc vào việc lập trình ban đầu chính xác. Phần mềm phải được mã hóa tỉ mỉ với các hướng dẫn chính xác để máy có thể hoạt động trong giới hạn của nó. Chức năng của thiết bị CNC được điều khiển bởi các hướng dẫn được nhúng trong CAD (Thiết kế hỗ trợ máy tính), một phần mềm kỹ thuật quan trọng. Để tránh sai sót và giảm thiểu thời gian ngừng hoạt động, việc phát triển cẩn thận các hướng dẫn lập trình này là rất quan trọng để tối đa hóa hiệu quả sản xuất.



Sau khi thiết kế CAD được hoàn thiện, nó sẽ được chuyển đổi thành định dạng tệp tương thích với CNC như STEP hoặc IGES. Tệp STEP, một tiêu chuẩn để trao đổi dữ liệu sản phẩm, rất linh hoạt, chứa thông tin ba chiều có thể đọc được bởi nhiều chương trình khác nhau, tương tự như cách hoạt động của tệp PDF đối với tài liệu. Tệp IGES, hay thông số kỹ thuật trao đổi đồ họa ban đầu, phục vụ các mục đích tương tự, chuyển đổi tệp CAD dưới dạng sơ đồ mạch, khung dây hoặc mô hình khối rắn. Cả hai định dạng đều phù hợp cho gia công CNC.

Máy CNC sử dụng các ngôn ngữ lập trình khác nhau, chủ yếu là mã G và mã M. Mã G chủ yếu điều khiển các hoạt động của máy, bao gồm tốc độ di chuyển, chức năng bật/tắt dụng cụ và đường đi của máy. Mã M, hay mã đa năng, quản lý các thao tác khởi động và dừng trong quá trình gia công CNC.

Trước khi kích hoạt chương trình CNC, việc thiết lập máy là vô cùng quan trọng. Điều này bao gồm việc cố định phôi vào các thiết bị kẹp và thêm các dụng cụ cần thiết như máy tiện, máy cắt plasma hoặc máy cắt tia nước . Mỗi dụng cụ phải được lắp đặt chính xác và căn chỉnh chuẩn xác.

Tương tự như hướng dẫn bằng lời nói chỉ dẫn một người, chương trình CNC điều khiển máy móc thông qua một chuỗi các lệnh quy định hành động và chuyển động của dụng cụ. Sau khi được khởi động, quy trình sản xuất sẽ tuân theo từng bước lập trình, dẫn đến việc tạo ra một chi tiết hoặc sản phẩm được thiết kế riêng.

Các loại máy CNC khác nhau và các thao tác liên quan?

Quy trình CNC (Điều khiển số bằng máy tính) kết hợp nhiều kỹ thuật gia công tiên tiến, tận dụng tự động hóa chính xác để sản xuất trong nhiều ngành công nghiệp. Các phương pháp gia công CNC này—bao gồm các quy trình cơ khí, điện, hóa học và nhiệt—được thiết kế để loại bỏ vật liệu khỏi phôi một cách hiệu quả, biến nguyên liệu thô thành các bộ phận hoàn thiện với độ chính xác vượt trội. Hiểu rõ các loại máy CNC chính và các hoạt động cốt lõi của chúng là rất quan trọng đối với các nhà sản xuất, kỹ sư và bất kỳ ai đang đánh giá dịch vụ CNC hoặc tìm kiếm thiết bị CNC phù hợp nhất cho ứng dụng của họ. Dưới đây, chúng tôi sẽ nêu ra các loại máy CNC phổ biến nhất, khả năng độc đáo của chúng và các ứng dụng mà mỗi loại máy phát huy tối đa hiệu quả.

Máy tiện

Trong gia công CNC hiện đại, máy tiện được sử dụng để sản xuất các thiết kế phức tạp và hình dạng hình học phức tạp mà sẽ rất khó hoặc không thể thực hiện được với các công cụ thủ công. Máy tiện CNC tự động hóa các thao tác tiện chính xác để tạo ra các chi tiết hình trụ đối xứng với chất lượng nhất quán—lý tưởng cho việc sản xuất trục, bạc lót và phụ kiện. Các máy này hoạt động chủ yếu trên hai trục, trục X và trục Z (không phải trục Y), cho phép tiện, phay mặt và tiện ren chính xác. Tuy nhiên, không giống như các trung tâm gia công CNC nhiều trục, máy tiện CNC thông thường bị hạn chế về khả năng tạo ra các hình dạng không phải hình trụ, mặc dù các trung tâm tiện CNC tiên tiến có thể hỗ trợ thêm các trục cho các thao tác CNC phức tạp hơn.

Máy cắt plasma

Máy cắt plasma là máy cắt CNC tốc độ cao được sử dụng để cắt các kim loại dẫn điện như thép, thép không gỉ và nhôm. Các hệ thống cắt tự động này sử dụng mỏ hàn plasma, kết hợp khí nén hoặc khí trơ với hồ quang điện để tạo thành plasma cực nóng – một trạng thái vật chất có khả năng làm tan chảy kim loại một cách dễ dàng. Cắt plasma CNC mang lại những đường cắt nhanh chóng, chính xác trong gia công kim loại, xây dựng và sửa chữa ô tô. Công nghệ này cho phép tạo ra các hình dạng, lỗ và đường viền chi tiết, lý tưởng cho việc chế tạo các bộ phận kim loại theo yêu cầu và tạo mẫu nhanh.

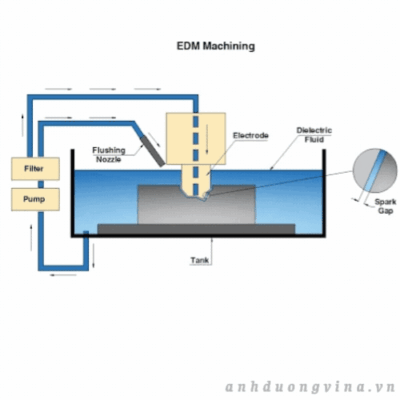

Máy phóng điện

Gia công bằng phóng điện (EDM) —còn được gọi là gia công ăn mòn bằng tia lửa điện, hoặc gia công EDM bằng dây— tạo hình các chi tiết có độ chính xác cao bằng cách ăn mòn các vật liệu dẫn điện bằng tia lửa điện. Công nghệ EDM hoạt động bằng cách phóng dòng điện giữa điện cực và phôi được ngâm trong chất lỏng điện môi. Khi khoảng cách thu hẹp, điện trường ngày càng mạnh sẽ nhanh chóng loại bỏ vật liệu ở cấp độ vi mô, cho phép tạo ra các chi tiết phức tạp, dung sai chặt chẽ và gia công thép cứng hoặc hợp kim đặc biệt. EDM rất quan trọng trong việc chế tạo khuôn mẫu, sản xuất khuôn dập, hàng không vũ trụ và sản xuất thiết bị y tế đối với các bộ phận có hình dạng bên trong phức tạp hoặc vật liệu nhạy nhiệt.



Máy cắt tia nước

Máy cắt bằng tia nước sử dụng tia nước áp suất cao—đôi khi được trộn lẫn với chất mài mòn như đá garnet—để cắt các vật liệu cứng như đá granit, thủy tinh, gốm sứ, thép, vật liệu composite, v.v. Quá trình cắt nguội này tránh được sự biến dạng hoặc cứng lại do nhiệt, lý tưởng cho các vật liệu không chịu được nhiệt độ của cắt laser hoặc plasma. Máy cắt tia nước CNC có thể tạo hình các bộ phận phức tạp cho các ngành công nghiệp bao gồm hàng không vũ trụ, ô tô và kiến ​​trúc, mang lại độ chi tiết cao và các cạnh mịn. Máy cắt tia nước CNC được đánh giá cao về độ chính xác, thân thiện với môi trường và khả năng duy trì độ bền và đặc tính vật liệu trong quá trình cắt phức tạp.



Khoan

Khoan là một thao tác gia công CNC cơ bản sử dụng mũi khoan đa điểm quay để tạo ra các lỗ hình trụ chính xác, vuông góc với bề mặt phôi. Máy khoan CNC đảm bảo độ chính xác lặp lại cho dù là tạo mẫu nhanh, sản xuất hàng loạt hay chế tạo các bộ phận theo yêu cầu. Khoan chuyên dụng có thể được thực hiện ở nhiều góc độ khác nhau bằng cách sử dụng các đồ gá kẹp phôi có thể điều chỉnh, cho phép thực hiện các thao tác như khoét lỗ, vát mép, doa và taro để thêm ren hoặc nâng cao chất lượng lỗ. Các ứng dụng phổ biến bao gồm chế tạo bảng mạch, lắp ráp các bộ phận kim loại và sản xuất vỏ nhựa, hỗ trợ nhiều nhu cầu công nghiệp và thương mại.



Xay

Gia công phay là một trong những quy trình sản xuất CNC linh hoạt và được sử dụng rộng rãi nhất, sử dụng các dụng cụ cắt quay nhiều điểm để loại bỏ vật liệu khỏi phôi. Với các máy phay CNC tiên tiến , các kỹ sư có thể thực hiện phay mặt phẳng, phay đường viền cho các hình dạng 3D phức tạp và phay biên cho các rãnh sâu, hốc, ren và răng bánh răng. Máy phay CNC có thể hoạt động với nhiều trục (cấu hình 3, 4 hoặc 5 trục) để mang lại tính linh hoạt và tốc độ vượt trội, lý tưởng cho các bộ phận chính xác được sử dụng trong hàng không vũ trụ, ô tô, robot và sản xuất khuôn mẫu. Việc thay dao tự động, tích hợp thiết kế hỗ trợ máy tính (CAD) và tốc độ và bước tiến được tối ưu hóa giúp tăng cường năng suất cho cả việc tạo mẫu và sản xuất hàng loạt.

Quay

Gia công tiện là một phương pháp gia công CNC sử dụng dụng cụ cắt một điểm để loại bỏ vật liệu một cách có hệ thống từ bề mặt ngoài đang quay của phôi. Các trung tâm gia công tiện CNC được sử dụng để sản xuất các chi tiết hình trụ, chẳng hạn như thanh, ống, trục và phụ kiện thủy lực, với cả biên dạng bên trong và bên ngoài. Quá trình gia công tiện hỗ trợ khoan, phay mặt, tạo rãnh, tạo vân và cắt ren chính xác, cho phép sản xuất hàng loạt hiệu quả và tính nhất quán trong sản xuất chính xác cao. Tùy thuộc vào độ phức tạp, gia công tiện CNC có thể được kết hợp với phay để tạo ra các hoạt động lai ghép, mở rộng hơn nữa các cơ hội thiết kế và sản xuất.

Các loại máy CNC khác và công nghệ mới nổi

Ngoài các danh mục chính nêu trên, thế giới gia công CNC bao gồm một loạt các máy móc chuyên dụng và các công nghệ sản xuất kỹ thuật số mới nổi. Chúng bao gồm máy phay CNC cho chế biến gỗ và làm biển hiệu, máy mài CNC cho mài bề mặt và mài trụ, máy cắt laser CNC cho cắt không tiếp xúc nhanh và chính xác cao, và các hệ thống CNC kết hợp gia công bồi đắp/bóc tách kết hợp in 3D với gia công truyền thống. Khi sản xuất kỹ thuật số phát triển, máy CNC ngày càng tích hợp các cảm biến thông minh, tự động hóa và tích hợp IoT để giám sát thời gian thực, bảo trì dự đoán và kiểm soát quy trình nâng cao. Khi so sánh các dịch vụ gia công CNC hoặc đánh giá các nhà cung cấp linh kiện CNC tùy chỉnh , việc hiểu rõ sự đa dạng của các công cụ máy móc hiện có sẽ giúp đảm bảo kết quả tối ưu cho loại vật liệu, dung sai yêu cầu và khối lượng sản xuất của bạn.

Các loại phần mềm CNC hiện có là gì?

Mặc dù phần mềm thiết kế hỗ trợ máy tính (CAD) vẫn là định dạng phần mềm trung tâm để lập trình thiết bị CNC , hệ sinh thái sản xuất kỹ thuật số hiện nay cung cấp nhiều giải pháp phần mềm CNC đa dạng được thiết kế riêng cho từng giai đoạn cụ thể của quy trình sản xuất. Các kỹ sư và thợ máy lành nghề dựa vào nhiều công cụ và ứng dụng lập trình CNC khác nhau để chuyển đổi các ý tưởng thiết kế thành các bộ phận được sản xuất chính xác. Việc lựa chọn phần mềm CNC, cho dù là phay CNC, tiện, cắt laser hay in 3D, phụ thuộc vào cả bản chất của dự án và sở thích kỹ thuật cũng như chuyên môn của người dùng. Hiểu được vai trò độc đáo của các hệ thống CAD, CAM và CAE là rất quan trọng để tối ưu hóa độ chính xác, thúc đẩy hiệu quả và hợp lý hóa các quy trình sản xuất tự động.

Phần mềm CAD (Thiết kế hỗ trợ bằng máy tính)

Phần mềm thiết kế hỗ trợ máy tính (CAD) là nền tảng của sản xuất kỹ thuật số và quy trình gia công CNC. Nó được sử dụng để phác thảo các bản vẽ vector 2D phức tạp cũng như các mô hình khối 3D chi tiết cao, cùng với tài liệu kỹ thuật toàn diện và thông số kỹ thuật chi tiết chính xác. Các chương trình CAD phổ biến như AutoCAD, SolidWorks và Fusion 360 cho phép các kỹ sư hình dung và tinh chỉnh các ý tưởng sản phẩm trước khi bắt đầu chế tạo. Các mô hình kỹ thuật số này sau đó được sử dụng bởi các hệ thống sản xuất hỗ trợ máy tính (CAM) để tạo ra mã G và đường chạy dao cần thiết cho máy CNC. Các công cụ CAD cho phép người dùng xác định hình học chi tiết, phân tích và xác minh các thiết kế phức tạp, mô phỏng lắp ráp sản phẩm mà không cần chi phí tạo mẫu vật lý và truyền đạt dữ liệu thiết kế cần thiết để đảm bảo chất lượng. Bằng cách tận dụng các tính năng CAD mạnh mẽ, các nhà sản xuất có thể đẩy nhanh thời gian đưa sản phẩm ra thị trường, giảm thiểu lỗi thiết kế và đảm bảo khả năng tương thích với máy móc CNC.

Phần mềm CAM (Sản xuất hỗ trợ bằng máy tính)

Phần mềm Gia công Hỗ trợ Máy tính (CAM) được xây dựng dựa trên các mô hình kỹ thuật số được tạo ra thông qua CAD, trích xuất dữ liệu kỹ thuật và chuyển đổi chúng thành các chương trình điều khiển số dành riêng cho máy CNC. Phần mềm CAM tự động hóa việc tạo mã G hoặc mã NC, xác định chính xác đường chạy dao, trình tự cắt, thay dao, tốc độ trục chính và tốc độ cấp liệu—những yếu tố quan trọng đối với các hoạt động như phay CNC, tiện, định tuyến hoặc cắt plasma. Bằng cách cho phép mô phỏng và trực quan hóa nâng cao quá trình gia công, các công cụ CAM giúp loại bỏ các lỗi và va chạm tốn kém đồng thời cải thiện hiệu quả quy trình làm việc. Việc sử dụng phần mềm CAM làm giảm đáng kể sự can thiệp của người vận hành, giúp tối ưu hóa việc sử dụng máy móc và hợp lý hóa việc tự động hóa kiểm tra sản phẩm hoàn thiện. Các hệ thống CAM phổ biến như Mastercam và Siemens NX rất cần thiết cho môi trường sản xuất hiện đại tập trung vào tính lặp lại, tính nhất quán và năng suất cao trong các dây chuyền sản xuất CNC.

Phần mềm CAE (Kỹ thuật hỗ trợ máy tính)

Phần mềm Kỹ thuật Hỗ trợ Máy tính (CAE) trang bị cho các kỹ sư những công cụ phân tích và mô phỏng tiên tiến trong suốt các giai đoạn tiền xử lý, phân tích và hậu xử lý của quá trình phát triển sản phẩm. Các ứng dụng CAE là không thể thiếu trong việc xác thực thiết kế sản phẩm thông qua thử nghiệm ảo, phân tích cấu trúc, dự đoán lỗi và tối ưu hóa hiệu suất. Các mô-đun thường được sử dụng bao gồm phân tích phần tử hữu hạn (FEA), động lực học chất lỏng tính toán (CFD) và mô phỏng động lực học đa vật thể (MBD), cung cấp cái nhìn sâu sắc về các yếu tố ứng suất, tác động nhiệt, động lực học chuyển động và dòng chảy chất lỏng. Phần mềm CAE nâng cao độ tin cậy của sản phẩm, đảm bảo tuân thủ quy định và hỗ trợ quy trình xem xét thiết kế, do đó giảm nhu cầu về các nguyên mẫu vật lý tốn kém và đẩy nhanh chu kỳ thiết kế. Các công cụ CAE tích hợp, chẳng hạn như ANSYS hoặc Abaqus, rất quan trọng trong các ngành công nghiệp từ hàng không vũ trụ và ô tô đến điện tử tiêu dùng và sản xuất thiết bị y tế.

Sự xuất hiện của các giải pháp CAD/CAM/CAE tích hợp đã kết hợp sức mạnh của cả ba nền tảng vào một hệ sinh thái duy nhất, được tối ưu hóa. Các chuỗi công cụ toàn diện này cung cấp không gian làm việc thống nhất và tính liên tục của dữ liệu, quản lý toàn bộ quy trình chế tạo — từ ý tưởng và thiết kế ban đầu đến mô phỏng, tối ưu hóa và sản xuất CNC. Các nền tảng phần mềm tích hợp như vậy cho phép cộng tác liền mạch, loại bỏ việc nhập dữ liệu trùng lặp và giúp các nhà sản xuất giảm thiểu các điểm nghẽn trong sản xuất đồng thời nâng cao hiệu quả tổng thể của quy trình làm việc CNC.

Các loại phần mềm CNC thiết yếu khác

Bên cạnh các nền tảng CAD, CAM và CAE, còn có một số loại phần mềm khác rất quan trọng đối với hoạt động CNC và sản xuất kỹ thuật số:

• Trình soạn thảo mã G: Các công cụ chuyên dụng để viết, chỉnh sửa, kiểm tra và khắc phục sự cố mã G — ngôn ngữ cơ bản được bộ điều khiển CNC sử dụng để vận hành máy công cụ với độ chính xác cao.
• Phần mềm điều khiển máy móc: Các chương trình như Mach3 hoặc LinuxCNC cho phép điều khiển máy móc trực tiếp và theo thời gian thực, can thiệp thủ công và giám sát, chuyển đổi mã kỹ thuật số thành chuyển động thực tế của công cụ.
• Phần mềm mô phỏng: Các công cụ mô phỏng CNC độc lập cho phép gia công ảo, xác minh quy trình và phát hiện va chạm, giảm thiểu rủi ro sai sót trong quá trình sản xuất thực tế.
• Phần mềm xử lý hậu kỳ: Các tiện ích chuyển đổi đầu ra CAM chung thành định dạng mã G dành riêng cho máy, đảm bảo khả năng tương thích với nhiều loại bộ điều khiển CNC và hệ thống cũ.

Bằng cách tận dụng bộ phần mềm CNC hoàn chỉnh—từ thiết kế đến điều khiển máy móc—các nhà sản xuất, kỹ sư và nhà phát triển sản phẩm có thể tối đa hóa chất lượng sản phẩm, tối ưu hóa tự động hóa và duy trì khả năng cạnh tranh trong bối cảnh sản xuất đang phát triển nhanh chóng hiện nay. Việc lựa chọn sự kết hợp phù hợp giữa các giải pháp phần mềm đảm bảo tính linh hoạt, độ chính xác và quy trình làm việc có thể mở rộng, phù hợp với hầu hết mọi nhu cầu gia công CNC hoặc chế tạo kỹ thuật số.

Câu hỏi thường gặp

CNC là gì và nó khác với vận hành máy móc thủ công như thế nào?

CNC, hay Điều khiển số bằng máy tính, sử dụng phần mềm lập trình để tự động hóa hoạt động của máy móc trong nhà máy. Không giống như các phương pháp thủ công dựa vào điều khiển bằng tay, CNC cho phép các chuyển động chính xác, tự động và lặp lại, cải thiện độ chính xác và hiệu quả đồng thời giảm thiểu lỗi do con người gây ra.

Hệ thống điều khiển vòng hở và vòng kín ảnh hưởng đến độ chính xác của máy CNC như thế nào?

Hệ thống vòng hở tuân theo các chỉ dẫn đã được thiết lập và yêu cầu hiệu chuẩn chính xác nhưng thiếu phản hồi để điều chỉnh. Hệ thống vòng kín liên tục giám sát và điều chỉnh hoạt động, sửa chữa các lỗi như tốc độ cấp liệu hoặc định vị để cải thiện độ chính xác, mặc dù chúng có thể hoạt động chậm hơn.

Các loại máy CNC chính là gì và chúng có những ứng dụng chuyên biệt nào?

Các máy CNC chính bao gồm máy tiện để gia công các chi tiết hình trụ, máy phay để gia công các hình dạng 3D đa dạng, máy cắt plasma để cắt kim loại nhanh, máy EDM để gia công chi tiết kim loại phức tạp và máy cắt tia nước để cắt nguội các vật liệu nhạy nhiệt. Mỗi máy đều có chức năng riêng biệt trong việc sản xuất các chi tiết công nghiệp phức tạp.

Những loại phần mềm nào là cần thiết cho quy trình sản xuất CNC?

Các phần mềm CNC quan trọng bao gồm CAD để thiết kế mô hình, CAM để tạo đường chạy máy, CAE để mô phỏng và phân tích, trình soạn thảo mã G để tinh chỉnh chương trình, phần mềm điều khiển máy để vận hành thời gian thực và các tiện ích xử lý hậu kỳ để đảm bảo khả năng tương thích với bộ điều khiển.

Một file CAD được chuyển đổi thành một chi tiết CNC hoàn chỉnh như thế nào?

Quy trình bắt đầu với bản thiết kế CAD, được chuyển đổi thành tệp tương thích với máy CNC như STEP hoặc IGES. Dữ liệu này được sử dụng để lập trình máy CNC, sau đó được thiết lập và kiểm tra trước khi bắt đầu sản xuất tự động, tạo ra các bộ phận được chế tác chính xác.

Các ứng dụng gia công CNC phổ biến trong các ngành công nghiệp như hàng không vũ trụ hoặc ô tô là gì?

Máy CNC được sử dụng rộng rãi trong ngành hàng không vũ trụ và ô tô để sản xuất các bộ phận chính xác, bao gồm các hình dạng 3D phức tạp, các bộ phận động cơ và các cụm lắp ráp bằng kim loại hoặc nhựa tùy chỉnh đòi hỏi độ chính xác và khả năng lặp lại cao.

Máy CNC là gì?

Máy CNC là máy tự động điều khiển số sử dụng một bộ công cụ để tạo ra một chi tiết chính xác theo yêu cầu bằng cách loại bỏ vật liệu thừa và định hình. Hình ảnh ba chiều được lập trình bằng phần mềm CAD được tải xuống máy tính của máy CNC. Chi tiết gia công làm bằng kim loại, nhựa, gỗ, gốm sứ hoặc vật liệu tổng hợp được đặt vào máy CNC để gia công bằng các lệnh được lập trình mã hóa. Ngoại trừ việc thiết lập ban đầu thiết bị, không cần người vận hành thủ công.



Chương trình của máy CNC được thiết kế bằng phần mềm CAD, phần mềm này tạo ra một tập hợp các lệnh đầu vào được truyền tải thông qua mã hóa chung hoặc chuyên dụng. Gần đây, in 3D đã trở nên phổ biến để tạo ra các nguyên mẫu cho máy CNC. Không giống như CAD, nơi các bộ phận thường được hoàn thiện, các bộ phận được in 3D phải được cắt lát trước khi nhập lệnh bằng mã G-Code. Mặc dù máy in 3D hoạt động tốt với các vật liệu mềm, nhưng các bộ phận thường cần được hoàn thiện thêm sau khi được lấy ra khỏi máy, trong khi các bộ phận được sản xuất bằng CAD thường sẵn sàng để sử dụng ngay sau khi hoàn thành.

Máy CNC là một quy trình hoàn toàn tự động, không yêu cầu bất kỳ thao tác thủ công nào với vật liệu trong quá trình sản xuất. Kích thước và thông số kỹ thuật của một chi tiết được xác định trước bằng phần mềm CAD, được chuyển đổi thành các chỉ thị bằng phần mềm CAM và gửi đến tệp STEP hoặc IGES để tương thích với máy CNC.

Hầu hết các máy CNC sử dụng nhiều công cụ để thực hiện các đường cắt chính xác. Thông thường, các máy này hoạt động dọc theo trục X và Y. Trong cấu hình này, máy được coi là một ô đơn, vì phôi vẫn đứng yên và không quay. Tuy nhiên, khi cần nhiều công cụ, máy sẽ tích hợp chuyển động dọc theo các trục X, Y và Z. Những máy như vậy được gọi là máy đa ô, có khả năng thay đổi hướng của phôi và xoay nó. Máy đa trục có thể tự động lật và xoay chi tiết, nâng cao độ chính xác. Đối với các chi tiết phức tạp hơn, thường cần lập trình mở rộng để đáp ứng tất cả các tính năng cần thiết.

Gia công CNC rất cần thiết cho việc sản xuất các linh kiện và phụ tùng máy tính , cũng như các bộ phận ô tô và linh kiện hàng không vũ trụ. Công nghệ gia công CNC tiên tiến đã nâng cao quy trình sản xuất và cho phép tạo ra các sản phẩm gia dụng và công nghiệp tinh xảo. Phương pháp phức tạp để phát triển mã lập trình cho máy CNC rất khó khăn và đòi hỏi sự thao tác thông minh với nhiều biến số.

Máy CNC mang lại sự linh hoạt vượt trội, cho phép thiết kế, lập trình và sản xuất các bộ phận chính xác theo đúng thông số kỹ thuật, thậm chí đến từng chi tiết nhỏ nhất. Mặc dù có một số hạn chế, khả năng của chúng rất rộng lớn. Chúng thực hiện các đường cắt phức tạp ở nhiều góc độ khác nhau một cách hiệu quả với tốc độ và độ chính xác cao, nếu được lập kế hoạch cẩn thận và lập trình chính xác. Sau khi xử lý dữ liệu và hoàn thành quá trình gia công, máy CNC sẽ tạo ra sản phẩm hoàn thiện không tỳ vết.



Phần kết luận

Công nghệ CNC đã trở thành sự lựa chọn hoàn hảo cho ngành sản xuất trong thế kỷ 21. Nó kết hợp các thành phần của máy công cụ đã được chứng minh và các yếu tố của thời đại máy tính để tạo ra một thiết bị có thể tạo ra các sản phẩm hoàn hảo. Trong năm mươi năm qua, máy CNC đã có những bước tiến vượt bậc và trở thành một phần thiết yếu của nhiều ngành công nghiệp. Rất có thể công nghệ này sẽ tiếp tục phát triển khi nó tích hợp các quy trình xử lý vật liệu AGV .

Gia công CNC có nhiều ưu điểm. Nó chính xác hơn và lặp lại mỗi thao tác một cách nhất quán. Những quy trình trước đây được coi là bất khả thi và vượt quá khả năng của máy móc giờ đây có thể dễ dàng được hoàn thành bởi máy CNC. Nó có thể biến bất kỳ dự án nào thành một chi tiết hoàn chỉnh chính xác, sẵn sàng cho ứng dụng của chi tiết đó.

Gia công CNC được sử dụng cho các công việc đòi hỏi độ chính xác cao, chẳng hạn như trong việc tạo ra các nguyên mẫu và các bộ phận thử nghiệm. Độ chính xác tuyệt đối, không có sai sót, là lý do khiến nó trở thành nền tảng của sản xuất hiện đại. Gia công CNC là một bước tiến và quy trình đưa chúng ta đến tương lai của sản xuất và chế tạo.
