Đúc khuôn mẫu: Các loại, kim loại và quy trình sản xuất

Đúc khuôn mẫu là một kỹ thuật gia công kim loại bao gồm việc tạo một lớp vỏ gốm xung quanh một mô hình sáp để tạo ra các chi tiết có bề mặt cực kỳ nhẵn và đồng nhất. Mô hình sáp thường được chế tạo bằng khuôn nhôm . Sau khi đúc, sản phẩm cuối cùng có rất ít đường phân khuôn hoặc dấu vết khuôn, sau đó được loại bỏ trong quá trình hoàn thiện thứ cấp để đạt được độ nhẵn và đồng nhất cần thiết.



Quy trình này tạo ra các bộ phận, linh kiện và sản phẩm đồng thời giảm thiểu chất thải và năng lượng tiêu thụ. Đặc điểm nổi bật của phương pháp đúc khuôn đầu tư là độ chính xác cao và dung sai tuyệt vời trong các sản phẩm cuối cùng.

Quy trình đúc khuôn đầu tư

Đúc khuôn mẫu, còn được gọi là đúc sáp mất hoặc cire perdue trong tiếng Pháp, là một phương pháp gia công kim loại cổ xưa có từ hàng nghìn năm trước. Ban đầu được phát triển ở Trung Quốc, kỹ thuật đúc kim loại chính xác này phần lớn bị ngành công nghiệp hiện đại bỏ qua cho đến thế kỷ 20, khi những tiến bộ trong công nghệ sản xuất giúp việc loại bỏ sáp khỏi khuôn gốm trở nên dễ dàng và hiệu quả hơn. Ngày nay, đúc khuôn mẫu là một quy trình quan trọng để sản xuất các bộ phận phức tạp, có độ chính xác cao với chất lượng bề mặt tuyệt vời và dung sai chặt chẽ, khiến nó trở thành lựa chọn ưu tiên trong các lĩnh vực hàng không vũ trụ, ô tô, y tế và năng lượng.



Trong Thế chiến II, công nghệ đúc khuôn mẫu đã phát triển mạnh mẽ nhờ khả năng sản xuất các chi tiết có độ chính xác và hoàn hảo vượt trội mà các phương pháp sản xuất truyền thống như đúc khuôn cát hoặc gia công cơ khí không thể đạt được. Sau chiến tranh, đúc khuôn mẫu trở thành quy trình được ưa chuộng cho các ứng dụng công nghiệp đòi hỏi thiết kế phức tạp và tinh xảo, chẳng hạn như cánh tuabin, cánh quạt và cấy ghép chỉnh hình, nơi độ chính xác về kích thước và độ hoàn thiện bề mặt vượt trội là rất quan trọng.

Quy trình đúc khuôn đầu tư

Quy trình đúc khuôn mẫu, đôi khi còn được gọi là đúc chính xác, bao gồm nhiều bước tỉ mỉ, mỗi bước đều góp phần vào chất lượng và tính nhất quán tổng thể của chi tiết kim loại cuối cùng. Bằng cách sử dụng các khuôn mẫu được thiết kế kỹ thuật cao, lớp phủ vỏ và chu kỳ gia nhiệt được kiểm soát, đúc khuôn mẫu cho phép sản xuất các chi tiết có hình dạng gần như hoàn chỉnh, giảm nhu cầu gia công sau đúc phức tạp. Dưới đây, chúng ta sẽ trình bày chi tiết từng bước của quy trình và nêu bật những yếu tố quan trọng cần xem xét để tối ưu hóa chất lượng chi tiết, hiệu quả chi phí và lựa chọn vật liệu cho các yêu cầu dự án khác nhau.

Khuôn đúc đầu tư

Công cụ chế tạo khuôn mẫu cho đúc khuôn đầu tư xoay quanh các khuôn phun sáp được sử dụng để tạo ra các mẫu sáp chi tiết, rất cần thiết cho quy trình đúc khuôn sáp chảy. Công cụ chính xác đảm bảo tính nhất quán về kích thước, khả năng lặp lại và độ hoàn thiện bề mặt tối ưu trong các sản phẩm đúc cuối cùng. Công cụ cụ thể cần thiết phụ thuộc vào các yếu tố như hình dạng chi tiết, dung sai, khối lượng sản xuất và vật liệu hợp kim được chọn, tất cả đều được xác định bởi nhóm kỹ thuật của dự án và yêu cầu của người dùng cuối. Công cụ là một phần không thể thiếu trong giai đoạn thiết kế và tạo mẫu và bao gồm Lập kế hoạch chất lượng sản phẩm nâng cao (APQP), một phương pháp quản lý chất lượng và lập kế hoạch thiết kế toàn diện được phát triển vào những năm 1980 và thường được sử dụng trong ngành công nghiệp ô tô và hàng không vũ trụ.

Cốt lõi của Quy trình Lập kế hoạch Chất lượng Sản phẩm Nâng cao (APQP) là việc kiểm tra kỹ lưỡng quy trình sản xuất và đánh giá từng giai đoạn để ngăn ngừa lỗi, giảm thiểu phế phẩm và tránh lặp lại không cần thiết. Trong quá trình APQP, mọi khía cạnh của sản phẩm cuối cùng đều được xem xét kỹ lưỡng, thiết kế và thảo luận để đảm bảo rằng các công cụ – bao gồm khuôn ép phun, khuôn mẫu và lõi gốm – được thiết kế chính xác nhằm ngăn ngừa khuyết tật và tối ưu hóa quy trình. Phát triển công cụ thành công là rất quan trọng đối với các dự án có các chi tiết phức tạp, thành mỏng hoặc yêu cầu đặc tính cơ học cụ thể.

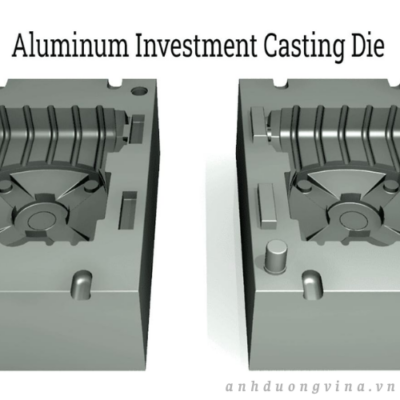

Khuôn đúc đầu tư

Khuôn ép sáp là kết quả của quy trình APQP, đóng vai trò là nền tảng để tạo ra từng mẫu sáp. Khuôn ép sáp thường được chế tạo từ nhôm chất lượng cao nhờ khả năng dẫn nhiệt tuyệt vời, cho phép tản nhiệt nhanh, hỗ trợ thời gian chu kỳ hiệu quả và giảm thiểu các khuyết tật như co ngót hoặc biến dạng. Tính dễ uốn và dẻo của nhôm giúp dễ dàng tạo hình và định hình các hình dạng phức tạp, và khả năng chống mài mòn do ép sáp lặp đi lặp lại giúp tăng tuổi thọ của khuôn trong môi trường sản xuất khối lượng lớn. Trong một số trường hợp, dụng cụ bằng thép có thể được sử dụng khi yêu cầu độ bền vượt trội hoặc dung sai cực kỳ chặt chẽ.



Các loại sáp được sử dụng trong đúc khuôn đầu tư

Trong phương pháp đúc khuôn sáp chảy, người ta sử dụng nhiều loại sáp khác nhau để tạo khuôn mẫu, mỗi loại được lựa chọn dựa trên các yếu tố như tính chất chảy, nhiệt độ nóng chảy, khả năng tái sử dụng, độ đồng nhất về kích thước, độ hoàn thiện bề mặt đạt được và các yêu cầu ứng dụng cụ thể. Việc lựa chọn sáp là một biến số quan trọng ảnh hưởng đến năng suất, độ lặp lại, tốc độ sản xuất và chất lượng cuối cùng của sản phẩm đúc. Các loại sáp thông dụng bao gồm:

• Sáp tạo hình đã được đổ đầy
• Sáp tạo hình không chứa chất độn
• Sáp chạy
• Sáp tan trong nước
• Sáp dính

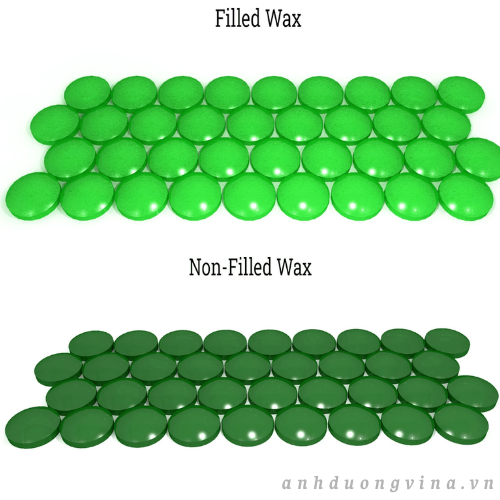

Sáp tạo hình đã được đổ đầy

Sáp khuôn mẫu có chứa các chất phụ gia và chất độn để tăng độ ổn định kích thước, độ bền, khả năng chống giãn nở nhiệt và giảm co ngót của vật đúc. Các chất độn phổ biến bao gồm bisphenol, hợp chất hữu cơ, axit terephthalic và polystyrene liên kết chéo. Loại sáp này đặc biệt được đánh giá cao trong quy trình đúc khuôn mẫu chính xác đối với các chi tiết lớn hoặc có độ phức tạp cao, nơi việc duy trì dung sai chính xác và giảm thiểu biến dạng khuôn mẫu là điều cần thiết để thành công trong các lĩnh vực đòi hỏi khắt khe như hàng không vũ trụ và máy móc công nghiệp.

Sáp tạo hình không chứa chất độn

Sáp không chứa chất độn có hàm lượng chất độn thấp hơn so với sáp chứa chất độn, nhưng vẫn mang lại các đặc tính cơ học tuyệt vời và hiệu suất nhiệt ổn định. Loại sáp này được ưa chuộng để tạo ra các hình dạng phức tạp, các chi tiết lồi lõm và các hoa văn cực kỳ mịn, chi tiết. Do hàm lượng chất độn thấp hơn, sáp không chứa chất độn dễ dàng loại bỏ chất độn hơn và thường được sử dụng cho các sản phẩm đúc chính xác cao trong các ngành công nghiệp như sản xuất thiết bị y tế và dụng cụ đo lường chính xác.

Sáp chạy

Sáp dẫn được thiết kế cho các sản phẩm đúc đòi hỏi độ bền cơ học cao và tính linh hoạt khi sử dụng, nhưng có độ nhớt thấp hơn để tăng hiệu quả quy trình. Điểm nóng chảy thấp của sáp dẫn cho phép thoát nhanh khỏi vỏ gốm trong giai đoạn khử sáp, hỗ trợ thời gian chu kỳ nhanh và giảm thiểu nguy cơ nứt hoặc biến dạng vỏ.

Sáp tan trong nước

Sáp tan trong nước cho phép tạo ra các bộ phận có hoa văn hoặc hình dạng bên trong cực kỳ phức tạp, bao gồm cả các lõi phức tạp có thể tháo rời. Sau khi lõi chính được hoàn thành, khuôn mẫu bằng sáp tan trong nước được đặt xung quanh hoặc bên trong nó. Khi khuôn mẫu nguội đi, sáp tan sẽ được hòa tan một cách chọn lọc, để lại các khoang bên trong được thiết kế, đây là yếu tố quan trọng để chế tạo các bộ phận hàng không vũ trụ, cấy ghép y tế và cánh tuabin khí. Các cụm lắp ráp đa thành phần được hưởng lợi từ công nghệ này nhờ khả năng tạo ra các chi tiết bên trong chính xác mà nó cho phép.

Sau khi bơm khuôn sáp xung quanh lớp sáp hòa tan, lớp sáp hòa tan được loại bỏ cẩn thận bằng cách nhúng cụm chi tiết vào bể nước có pha thêm axit nhẹ, chẳng hạn như axit citric hoặc axit axetic, để đẩy nhanh quá trình hòa tan và đảm bảo khoang khuôn sạch sẽ, không còn cặn – đây là bước thiết yếu để sản xuất các chi tiết có độ chính xác cao.

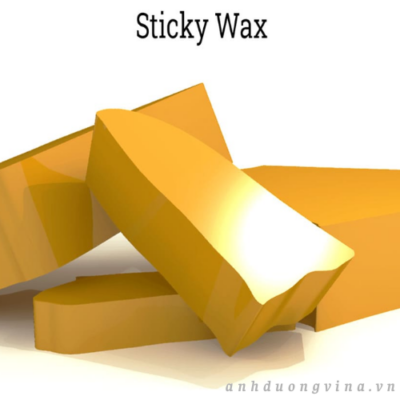

Sáp dính

Sáp dính là một chất hỗ trợ lắp ráp thiết yếu được sử dụng để liên kết và cố định các mẫu sáp với nhau trước khi phủ lớp vỏ gốm. Độ bám dính mạnh mẽ và lâu dài của nó đảm bảo sự thẳng hàng và độ cứng trong quá trình lắp ráp, ngăn ngừa sự dịch chuyển hoặc tách rời của các mẫu trong quá trình xử lý và nhúng nhiều lớp phủ, điều này rất quan trọng đối với cả sản xuất theo lô nhỏ và lớn.

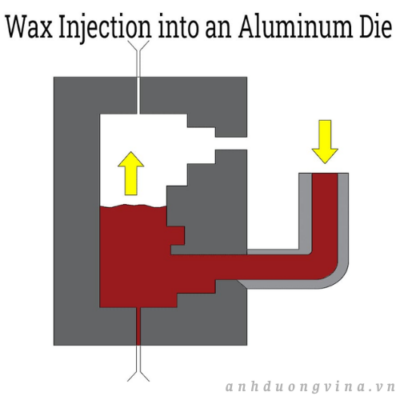

Đúc khuôn đầu tư bằng phương pháp phun sáp

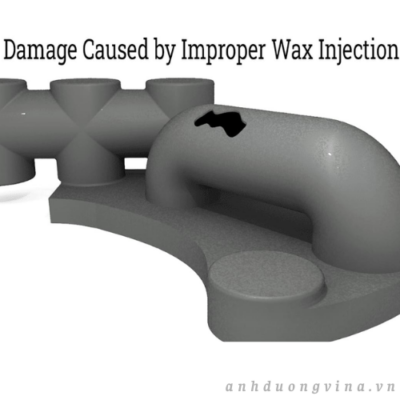

Sáp được bơm vào khuôn ở nhiệt độ và áp suất được kiểm soát để tạo hình chính xác theo hình dạng mong muốn, một bước cơ bản đối với độ chính xác của chi tiết đúc khuôn cuối cùng. Mẫu sáp được thiết kế lớn hơn một chút so với sản phẩm kim loại hoàn thiện để bù trừ cho sự co ngót tự nhiên xảy ra trong quá trình hình thành lớp vỏ gốm và quá trình đông đặc kim loại. Sau đó, khuôn được kẹp chặt và vòi phun được căn chỉnh với ống dẫn (kênh chuyên dụng để sáp chảy vào khoang khuôn).

Ở giai đoạn này, các viên sáp được nung chảy trong một bể chứa, được nối với máy ép phun. Bể này liên tục khuấy trộn hỗn hợp sáp nóng chảy để duy trì độ đồng nhất về hóa học và độ nhớt tối ưu. Sau đó, một xi lanh hoặc pít tông thủy lực sẽ đẩy sáp nóng chảy qua một ống dẫn được gia nhiệt trực tiếp vào rãnh dẫn, lấp đầy mọi ngóc ngách của khoang khuôn. Quy trình có độ chính xác cao này rất cần thiết để tạo ra các chi tiết sắc nét và các đường nét tinh tế – những phẩm chất mà phương pháp đúc khuôn mẫu được đánh giá cao hơn so với các quy trình đúc khác.

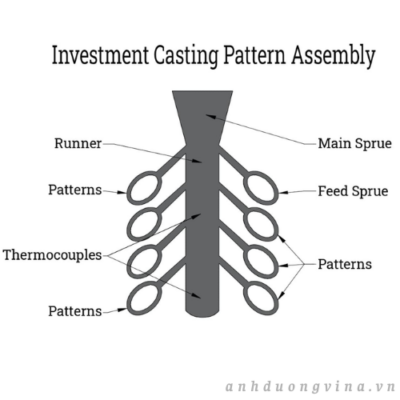

Lắp ráp khuôn mẫu

Đúc khuôn mẫu đạt được độ chính xác kích thước vượt trội và sản xuất hàng loạt hiệu quả về chi phí bằng cách lắp ráp nhiều khuôn sáp riêng lẻ lên một hệ thống dẫn sáp trung tâm. Việc lắp ráp khuôn là một giai đoạn quan trọng, vì nó không chỉ sắp xếp các khuôn để xử lý hàng loạt mà còn tạo thành mạng lưới dẫn và cấp kim loại nóng chảy trong quá trình đúc. Hệ thống dẫn sáp, được tạo ra bằng kỹ thuật phun tương tự như các khuôn, hoạt động như một hệ thống phân phối để dẫn kim loại đến từng chi tiết, cho phép sản xuất đồng thời và chất lượng nhất quán trong suốt quá trình sản xuất.

Các rãnh dẫn sáp được sản xuất bằng phương pháp tương tự như khuôn mẫu. Một chi tiết kim loại được đặt ở cuối rãnh dẫn, xung quanh đó sáp được bơm vào. Một chốt gắn vào chi tiết kim loại nhô ra ngoài và sẽ được nối với một tấm treo sau này trong quá trình sản xuất. Ngoài ra, một cốc gốm được tích hợp như một phễu để dẫn kim loại nóng chảy vào rãnh dẫn và các khuôn mẫu được gắn kèm. Việc bố trí chiến lược các cửa rót và ống dẫn trong cụm này giúp điều chỉnh dòng chảy và giảm thiểu các khuyết tật đúc thường gặp như rỗ khí hoặc điền đầy không hoàn toàn.

Các đầu khuôn được gắn vào đường dẫn bằng cách làm chảy đầu các đầu khuôn trên bề mặt, nhúng chúng vào sáp dính nóng chảy như sáp dính thông thường, rồi ấn chúng lên đường dẫn. Khi sáp nóng chảy nguội đi, nó sẽ tạo thành một liên kết chắc chắn. Sau đó, có thể dùng đèn khò nhỏ để hàn và làm mịn mối nối nhằm đảm bảo độ khít cơ học và nhiệt, đảm bảo tính toàn vẹn cấu trúc của cụm sáp trước khi chuyển sang giai đoạn tạo vỏ.

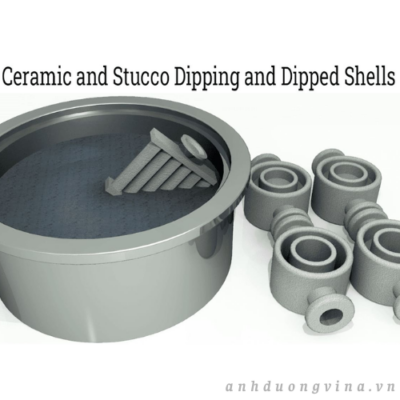

Lớp phủ vỏ

Sau khi lắp ráp và định hình khuôn đúc, toàn bộ cụm sáp được nhúng nhiều lần vào hỗn hợp dạng sệt để bắt đầu giai đoạn tạo lớp vỏ. Hỗn hợp sệt chuyên dụng này—bao gồm silica chịu nhiệt dạng hạt mịn, nước, chất kết dính tiên tiến và chất chống tạo bọt—tạo thành một lớp phủ gốm chắc chắn trên khuôn sáp. Khuôn thường được nhúng nhiều lần, xen kẽ với việc phủ thêm lớp vữa chịu nhiệt (cát thô hoặc hạt chịu nhiệt), để dần dần tạo lớp vỏ đến độ dày cần thiết cho việc rót kim loại và độ bền mong muốn của sản phẩm cuối cùng.

Sau khi nhúng khuôn ban đầu bằng hỗn hợp bùn, cụm khuôn được phủ vữa theo quy định trong APQP. Quy trình bắt đầu với một lớp phủ mỏng để làm mịn bề mặt, sau đó là các lớp phủ dày hơn, mỗi lớp đều được để khô hoàn toàn trước khi phủ lớp tiếp theo. Cấu trúc vỏ nhiều lớp này rất quan trọng, vì nó phải chịu được cả quá trình loại bỏ sáp trong quá trình khử sáp và các ứng suất nhiệt và cơ học cao của quá trình đúc kim loại nóng chảy.

Lớp phủ vỏ là yếu tố cơ bản của quy trình đúc khuôn đầu tư, ảnh hưởng trực tiếp đến chất lượng bề mặt, độ bền cơ học và sự thành công của việc tách sản phẩm hoàn thiện. Nhiều lần nhúng và chu kỳ sấy được kiểm soát cẩn thận đảm bảo tính ổn định và độ bền của lớp vỏ, trong khi độ dày lớp đồng nhất ngăn ngừa các vấn đề như nứt, biến dạng hoặc sự xâm nhập kim loại vào sản phẩm đúc cuối cùng.

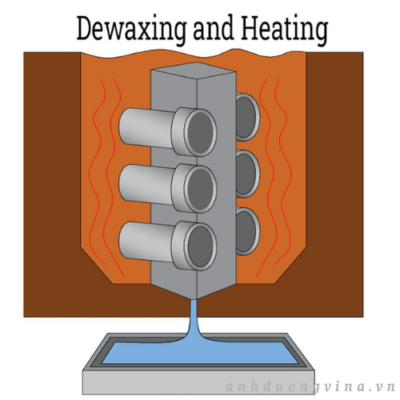

Tẩy sáp và gia nhiệt

Người ta sử dụng nhiều phương pháp gia nhiệt khác nhau để loại bỏ sáp khỏi lớp vỏ gốm đã đông cứng, bước này được gọi là khử sáp. Kỹ thuật hiện đại phổ biến nhất sử dụng nồi hấp công nghiệp , nơi hơi nước ở nhiệt độ được điều chỉnh cẩn thận sẽ làm tan chảy và loại bỏ sáp một cách hiệu quả, giảm thiểu hiện tượng nứt vỏ và ngăn ngừa các khuyết tật. Điều này cũng loại bỏ bất kỳ vật liệu dễ bay hơi hoặc cặn bẩn nào. Đối với hầu hết các hợp kim, khuôn đúc đầu tư sau đó được nung nóng trong lò nung đến 1800 °F (982 °C) để làm sạch và thiêu kết hoàn toàn lớp vỏ gốm, cải thiện độ bền và độ thấm của nó, đồng thời chuẩn bị cho việc rót kim loại dưới áp suất. Việc kiểm soát chặt chẽ nhiệt độ khử sáp và nhiệt độ làm nóng trước là rất quan trọng để đảm bảo tính lặp lại của quy trình và giảm thiểu khuyết tật.

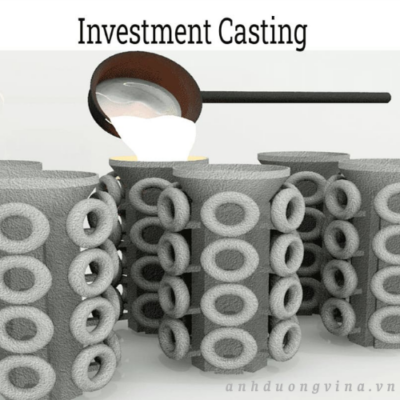

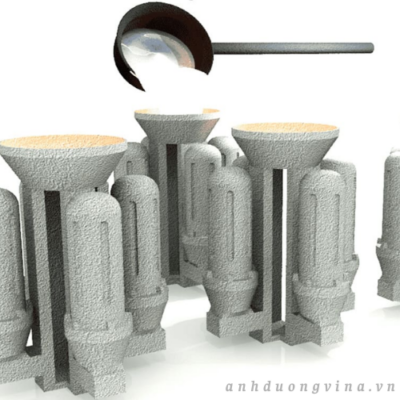

Đúc kim loại nóng chảy

Quá trình đúc bao gồm việc rót, bơm hoặc cấp liệu bằng trọng lực kim loại nóng chảy vào các khoang vỏ đã được làm nóng trước. Chất lượng của sản phẩm đúc phụ thuộc rất nhiều vào thời gian và nhiệt độ chính xác của quá trình này, cũng như độ sạch của kim loại nóng chảy và thành phần hóa học của kim loại. Sau khi đưa kim loại nóng chảy vào – thường là thép, nhôm hoặc hợp kim siêu bền – một bàn rung hoặc máy lắc có thể nhẹ nhàng khuấy cụm vỏ trong vài giây để đảm bảo phân bố kim loại đồng đều và ngăn ngừa hiện tượng kẹt khí hoặc đóng kín do nguội. Kim loại nóng chảy, được lấy từ các thỏi có độ tinh khiết cao hoặc phế liệu, nhanh chóng lấp đầy toàn bộ cụm vỏ và sau đó được làm nguội và đông đặc ở tốc độ được kiểm soát. Việc quản lý quá trình đông đặc đúng cách rất quan trọng để giảm độ rỗ và tạo ra sản phẩm đúc đặc chắc, có độ bền cao, phù hợp cho các ứng dụng chịu tải hoặc hiệu suất cao.

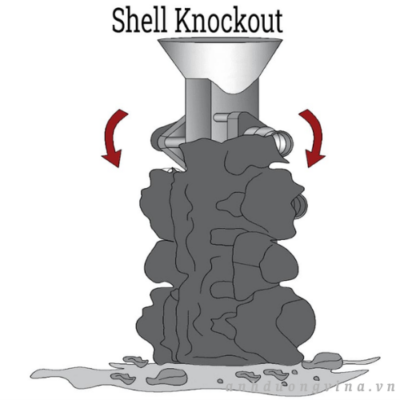

Tháo hoặc loại bỏ vỏ

Sau khi lớp vỏ và kim loại bên trong nguội, lớp vỏ gốm giòn sẽ được loại bỏ – bước này được gọi là tách vỏ. Quá trình tách vỏ có thể sử dụng các phương pháp cơ học, thủy lực hoặc khí nén như búa, phun nước áp lực cao, bàn rung hoặc thậm chí là hòa tan hóa học đối với các thiết kế phức tạp. Các chi tiết đúc khuôn đầu tư có mặt cắt ngang phức tạp hoặc mỏng manh có thể cần thiết bị tách vỏ chuyên dụng để tránh làm hỏng kim loại mới đúc. Quá trình loại bỏ được kiểm soát chính xác để bảo tồn các chi tiết nhỏ hoặc dễ vỡ đồng thời đảm bảo loại bỏ hoàn toàn lớp vỏ gốm để hoàn thiện các bước tiếp theo.

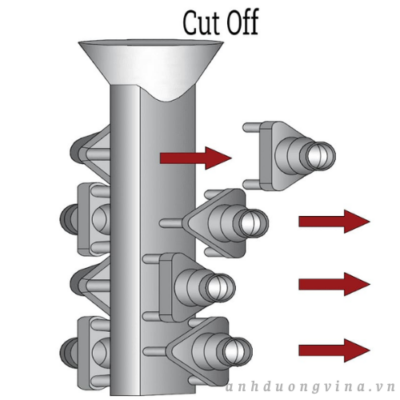

Cắt đứt

Cắt rời là quá trình tách các chi tiết đúc riêng lẻ khỏi cuống chính hoặc ống dẫn nhựa. Sau khi chi tiết được tách ra, các phần thừa và bất kỳ dấu vết nào còn lại sẽ được mài bỏ, một quy trình thiết yếu để tạo ra các chi tiết đáp ứng các yêu cầu nghiêm ngặt về kích thước và độ hoàn thiện bề mặt của các ngành công nghiệp như quốc phòng, năng lượng và vận tải. Các phương pháp cắt rời bao gồm cưa mài mòn hoặc cưa kim cương, đèn khò oxy-nhiên liệu, cắt laser hoặc cắt bằng robot lập trình – đặc biệt trong các môi trường sản xuất khối lượng lớn hoặc phức tạp, đòi hỏi quy trình làm việc lặp lại và hiệu quả cao.



Hoàn thiện đúc đầu tư

Các quy trình hoàn thiện khác nhau tùy thuộc vào vật liệu, hình dạng và yêu cầu ứng dụng của sản phẩm đúc. Mục tiêu của quá trình hoàn thiện là loại bỏ mọi khuyết điểm, đạt được dung sai yêu cầu và mang lại chất lượng bề mặt cuối cùng theo yêu cầu của người sử dụng. Các thao tác hoàn thiện phổ biến bao gồm mài chính xác, đánh bóng bề mặt, loại bỏ bavia hoặc gia công kích thước. Nhiều chi tiết đúc có bề mặt hoàn thiện tuyệt vời ngay sau khi đúc, nhưng một số ứng dụng nhất định—chẳng hạn như các bộ phận trong thiết bị y tế, dụng cụ đo lường hoặc các cụm lắp ráp trực quan—có thể yêu cầu xử lý hậu kỳ nhiều giai đoạn để đạt được kết quả hoàn hảo, bóng như gương.

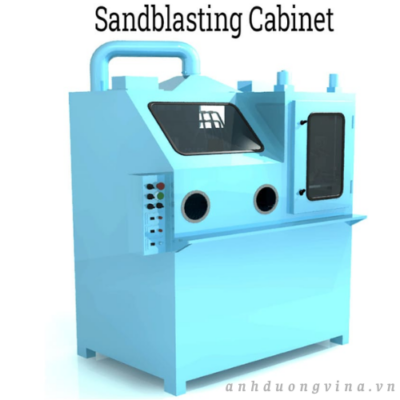

Quá trình hoàn thiện có thể được thực hiện bằng phương pháp phun cát (phun mài mòn), bắn bi, hoàn thiện rung, đánh bóng thùng quay, hoặc gia công tiên tiến và EDM (gia công bằng phóng điện). Mỗi kỹ thuật được lựa chọn dựa trên loại hợp kim, độ mịn mong muốn và nhu cầu của khâu lắp ráp tiếp theo.



Xử lý nhiệt

Xử lý nhiệt đóng vai trò quan trọng trong việc cải thiện các tính chất cơ học và hiệu suất hoạt động của chi tiết đúc khuôn mẫu. Mặc dù quá trình đúc có thể tạo ra ứng suất bên trong và đôi khi làm giảm độ bền và độ dẻo vốn có của kim loại, nhưng các phương pháp xử lý nhiệt—được tùy chỉnh cho từng loại hợp kim đúc—sẽ khôi phục và tăng cường các đặc tính này. Đối với đúc khuôn mẫu, các phương pháp xử lý nhiệt sau đúc phổ biến bao gồm ủ dung dịch chân không, tôi cứng, ram và tôi cứng kết tủa (lão hóa). Các phương pháp xử lý này rất cần thiết để sản xuất các bộ phận được sử dụng trong các môi trường quan trọng, chẳng hạn như động cơ phản lực hoặc thiết bị cấy ghép y tế, nơi độ tin cậy và tuổi thọ là tối quan trọng.

Ủ dung dịch chân không

Ủ dung dịch chân không là một phương pháp xử lý nhiệt nhằm loại bỏ các kết tủa và đạt được cấu trúc tinh thể đơn pha trong phôi. Sau quá trình này, phôi trở nên mềm và dẻo, sẵn sàng cho quá trình tôi cứng hoặc gia công tiếp theo. Môi trường chân không ngăn ngừa quá trình oxy hóa, đảm bảo bề mặt sạch, không đóng cặn và khả năng chống ăn mòn vượt trội – điều cực kỳ quan trọng đối với thép không gỉ và hợp kim niken cao được sử dụng trong môi trường hoạt động khắc nghiệt.

Tôi cứng kim loại

Tôi cứng vật đúc bao gồm việc nung nóng vật đúc đến nhiệt độ austenit hóa, gây ra sự biến đổi pha, sau đó làm nguội nhanh (tôi luyện) để giữ lại cấu trúc vi mô cứng. Kỹ thuật này làm tăng độ bền kéo và khả năng chống mài mòn của vật liệu, lý tưởng cho các bộ phận bánh răng, cánh quạt bơm và các bộ phận máy móc chịu tải trọng cao.

Tôi luyện kim loại

Tôi luyện là quá trình nung nóng lại phôi đã được tôi cứng đến nhiệt độ được kiểm soát cẩn thận, ngay dưới pha tới hạn. Bằng cách giữ nhiệt và sau đó làm nguội từ từ, quá trình này làm giảm độ giòn và sự tập trung ứng suất trong khi vẫn duy trì độ cứng cần thiết. Bước này tối ưu hóa độ dẻo dai và khả năng phục hồi cho các bộ phận chịu tải trọng dao động hoặc chu kỳ.

Làm cứng bằng kết tủa

Tôi cứng bằng kết tủa, hay còn gọi là “tôi cứng lão hóa”, được thực hiện trong môi trường chân không ở nhiệt độ từ 900 °F (482 °C) đến 1150 °F (621 °C). Quá trình nhiều bước này thúc đẩy sự hình thành các hạt kết tủa mịn, giúp ngăn chặn sự chuyển động của các lệch mạng trong ma trận hợp kim, từ đó tăng đáng kể độ cứng, độ bền và khả năng chịu nhiệt độ cao cho các sản phẩm đúc bằng thép, nhôm và hợp kim siêu bền.

Các phương pháp hoàn thiện xử lý bề mặt

Xử lý bề mặt cho các sản phẩm đúc khuôn mẫu bao gồm nhiều quy trình hoàn thiện và bảo vệ được thiết kế riêng cho ứng dụng, hợp kim cơ bản và yêu cầu về khả năng chống ăn mòn hoặc tính thẩm mỹ. Độ hoàn thiện bề mặt của một chi tiết đúc khuôn mẫu có thể rất khác nhau tùy thuộc vào hợp kim được chọn, yêu cầu về độ nhám bề mặt và mục đích sử dụng. Các phương pháp xử lý bề mặt sau khi đúc điển hình bao gồm:

• Anốt hóa (lý tưởng cho các sản phẩm đúc bằng nhôm để cải thiện khả năng chống oxy hóa và tính thẩm mỹ về màu sắc)
• Đánh bóng điện hóa (tạo ra bề mặt siêu mịn, chống ăn mòn cho thép không gỉ/sử dụng trong ngành thực phẩm và y tế)
• Đánh bóng rung/Đánh bóng bằng thùng quay (để làm mịn các cạnh và cải thiện cảm giác cầm nắm trên các sản phẩm tiêu dùng)
• Quá trình thụ động hóa (loại bỏ các chất gây ô nhiễm trên bề mặt, tăng cường khả năng chống ăn mòn của hợp kim thép không gỉ)
• Lớp phủ màng hóa chất trong suốt (ngăn ngừa quá trình oxy hóa, hỗ trợ dẫn điện trong các sản phẩm đúc hàng không vũ trụ)
• Mạ kẽm (tạo lớp bảo vệ chống gỉ, thường được áp dụng cho các sản phẩm đúc bằng thép)
• Sơn tĩnh điện (dùng cho các lớp hoàn thiện trang trí có màu sắc hoặc kết cấu)
• Lớp phủ niken không điện phân (tạo ra các lớp kim loại bảo vệ đồng nhất để tăng cường khả năng chống ăn mòn và mài mòn)
• Sơn (để nhận diện thương hiệu, xây dựng thương hiệu hoặc tăng tính thẩm mỹ trong các sản phẩm đúc kiến ​​trúc)

Việc lựa chọn phương pháp xử lý bề mặt phù hợp là yếu tố then chốt để tối ưu hóa tuổi thọ sản phẩm, hiệu suất hoạt động và sự hài lòng của khách hàng. Các xưởng đúc hàng đầu thường cung cấp các dịch vụ hoàn thiện gia tăng giá trị ngay tại xưởng hoặc thông qua các đối tác được chứng nhận, đảm bảo các bộ phận đúc khuôn đầu tư của bạn sẵn sàng cho việc lắp ráp cuối cùng hoặc lắp đặt ngay lập tức—tiết kiệm thời gian, giảm chi phí và tối ưu hóa quản lý chuỗi cung ứng của bạn.

Các Loại Đúc Đầu Tư

Mặc dù phương pháp đúc khuôn mẫu (thường được gọi là đúc sáp chảy ) đã được sử dụng hàng nghìn năm để sản xuất các chi tiết kim loại chính xác, nhưng những tiến bộ hiện đại đã cải thiện đáng kể cả hiệu quả và tính linh hoạt của nó. Những cải tiến liên tục này tập trung vào việc phát triển các phương pháp tạo khuôn mẫu chính xác hơn và quản lý tốt hơn sáp hoặc các vật liệu làm khuôn khác. Nhìn chung, đúc khuôn mẫu thuộc loại đúc khuôn mẫu bay hơi , đề cập đến bất kỳ phương pháp đúc nào mà vật liệu làm khuôn được loại bỏ hoặc bay hơi để tạo ra khoang khuôn trước khi rót kim loại.

Mặc dù một số phương pháp đúc thay thế sử dụng các cách khác nhau để tạo ra khuôn mẫu tạm thời, nhưng về cơ bản chúng tương tự như phương pháp đúc khuôn mẫu chính xác và có thể được phân loại là các biến thể hoặc nhánh của kỹ thuật này. Sự khác biệt đáng kể nhất giữa các phương pháp này nằm ở vật liệu được lựa chọn để tạo khuôn mẫu—từ sáp, xốp hoặc chất kết dính thủy tinh lỏng—đến các kỹ thuật chi tiết được sử dụng trong việc sản xuất các khuôn mẫu này. Do đó, mỗi biến thể của phương pháp đúc khuôn mẫu chính xác đều mang lại những lợi ích cụ thể về độ phức tạp trong sản xuất, hiệu quả chi phí và chất lượng bề mặt đạt được.

Các loại đúc khuôn đầu tư

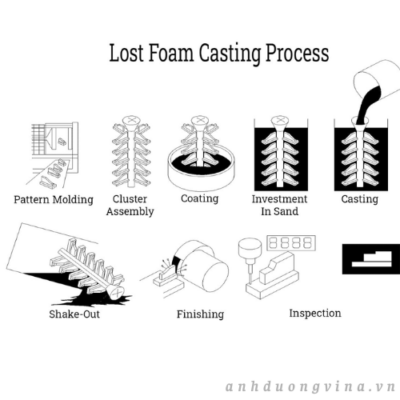

Đúc khuôn xốp

Đúc khuôn xốp ngày càng được công nhận trong ngành công nghiệp đúc kim loại như một giải pháp thay thế tiết kiệm chi phí cho phương pháp đúc khuôn truyền thống, đặc biệt là đối với sản xuất hàng loạt và các quy trình tự động hóa quy mô lớn. Được khởi xướng bởi HF Shroyer vào năm 1958, phương pháp hiện đại này – còn được gọi là đúc polystyrene giãn nở – sử dụng khuôn xốp polystyrene thay vì sáp để tạo khuôn. Nhờ tính linh hoạt và yêu cầu dụng cụ giảm thiểu, phương pháp này rất phù hợp cho các ứng dụng đúc ô tô , khối động cơ và các bộ phận kim loại phức tạp, có hình dạng gần như hoàn chỉnh khác.

Trong quy trình đúc khuôn xốp , khuôn nhôm thường được sử dụng để tạo hình. Các hạt polystyrene được bơm vào khuôn và được nung nóng bằng hơi nước, khiến các hạt nở ra và lấp đầy các đường nét phức tạp của khoang khuôn. Sau đó, các khuôn xốp được nối với hệ thống ống dẫn hoặc kênh dẫn, sau đó được phủ một lớp gốm chịu nhiệt để đảm bảo độ bền của khuôn và giảm thiểu khuyết tật. Toàn bộ cụm khuôn đã được phủ lớp gốm được đặt trong bình có lỗ thông hơi và được ổn định bằng cát đúc không liên kết.

Sau khi khuôn được chuẩn bị, kim loại nóng chảy—như nhôm, gang hoặc thép—được đổ cẩn thận vào bình chứa đầy cát. Bọt khí bay hơi ngay lập tức khi tiếp xúc với chất lỏng ở nhiệt độ cao, cho phép kim loại dễ dàng định hình theo mẫu ban đầu. Quá trình chuyển đổi hiệu quả này tạo ra các sản phẩm đúc có độ chính xác cao, chi tiết tỉ mỉ với độ chính xác kích thước tuyệt vời. Do đó, phương pháp đúc khuôn bọt khí mang lại những lợi thế quan trọng trong việc sản xuất các hình dạng phức tạp, trang trí hoặc thành mỏng mà các quy trình khác khó thực hiện.

Các khuôn mẫu để đúc khuôn bằng phương pháp tạo mẫu xốp cũng có thể được chạm khắc thủ công hoặc gia công bằng thiết bị CNC cho các ứng dụng tùy chỉnh hoặc nguyên mẫu. Sự dễ dàng trong việc cắt, tạo hình và liên kết polystyrene cho phép thay đổi thiết kế linh hoạt và lặp lại nhanh chóng, làm cho phương pháp này lý tưởng cho việc tạo mẫu nhanh và sản xuất số lượng nhỏ song song với sản xuất quy mô lớn.

Nhờ khả năng tạo ra bề mặt hoàn thiện vượt trội và giảm thiểu nhu cầu gia công thứ cấp, phương pháp đúc khuôn xốp đã trở thành lựa chọn ưu tiên của các kỹ sư và nhà thiết kế khi tạo ra các cấu kiện kim loại ba chiều phức tạp trong các ngành công nghiệp như hàng không vũ trụ , ô tô và kỹ thuật hàng hải .



Đúc đầu tư trực tiếp

Phương pháp đúc khuôn trực tiếp , trái ngược với phương pháp đúc khuôn gián tiếp truyền thống , khác biệt chủ yếu ở cách tạo mẫu. Trong phương pháp đúc gián tiếp, bước đầu tiên là tạo mô hình bằng sáp bằng khuôn kim loại; nhiều mẫu sáp được lắp ráp xung quanh hệ thống dẫn liệu, phủ nhiều lớp hỗn hợp gốm chịu nhiệt, sau đó loại bỏ sáp để tạo ra khuôn rỗng sẽ chứa kim loại nóng chảy. Quy trình này lý tưởng cho sản xuất hàng loạt và sản xuất quy mô lớn các bộ phận giống hệt nhau như cánh quạt, cánh tuabin và bánh răng chính xác.

Tuy nhiên, phương pháp đúc trực tiếp thường phù hợp với những tình huống đòi hỏi tạo mẫu nhanh, kiểm định thiết kế hoặc sản xuất số lượng nhỏ. Trong trường hợp này, khuôn mẫu có thể được chạm khắc thủ công hoặc gia công trực tiếp từ sáp hoặc các vật liệu phù hợp khác, bỏ qua nhu cầu sử dụng khuôn kim loại chuyên dụng. Điều này cho phép sản xuất nhanh các bộ phận chức năng, đầu tư ngắn hạn hoặc đánh giá kích thước linh kiện mới mà không cần chi phí dụng cụ lớn.

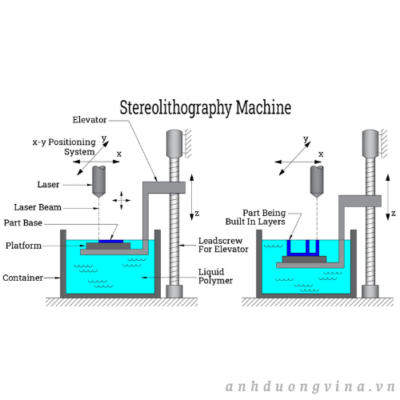

Một trong những tiến bộ quan trọng nhất trong đúc khuôn trực tiếp là việc ứng dụng thiết kế hỗ trợ máy tính (CAD) và công nghệ in 3D . Phần mềm CAD cho phép mô hình hóa kỹ thuật số chính xác các bộ phận phức tạp, trong khi các phương pháp sản xuất bồi đắp — chẳng hạn như quang khắc lập thể (STL) — tạo ra các mẫu sáp hoặc polymer có độ chính xác cao dựa trên các thiết kế kỹ thuật số này. Trong quang khắc lập thể, tia laser sẽ làm cứng chọn lọc các lớp nhựa nhạy sáng, dần dần xây dựng mẫu 3D cho quá trình đúc.

Việc sử dụng các khuôn mẫu được tạo bằng STL trong ngành đúc khuôn đầu tư giúp đẩy nhanh quá trình chuyển đổi từ ý tưởng sang sản xuất, cho phép các nhà sản xuất và kỹ sư thiết kế cung cấp các linh kiện đúc tùy chỉnh với thời gian sản xuất ngắn hơn và độ chính xác đáng kể. Khả năng này đặc biệt có giá trị trong các ngành công nghiệp mà thời gian đưa sản phẩm ra thị trường và tính linh hoạt trong thiết kế là rất quan trọng, chẳng hạn như hàng không vũ trụ , sản xuất thiết bị y tế và kỹ thuật tiên tiến .



Đúc khuôn thủy tinh nước

Đúc khuôn bằng thủy tinh lỏng , còn được gọi là đúc khuôn bằng natri silicat , là một kỹ thuật được sử dụng rộng rãi ở Trung Quốc và các thị trường đúc kim loại trên toàn cầu. Quy trình này sử dụng natri silicat (thường được gọi là thủy tinh lỏng) làm chất kết dính chính trong lớp vỏ, thay thế cho chất kết dính etyl silicat đắt tiền hơn. Được phát triển ở Nga vào những năm 1950, đúc khuôn bằng thủy tinh lỏng được đánh giá cao nhờ chi phí vật liệu thấp hơn, chu kỳ tạo vỏ nhanh hơn và phù hợp để sản xuất các sản phẩm đúc thép và gang có kích thước trung bình đến lớn.

Mặc dù phương pháp đúc khuôn bằng thủy tinh lỏng thường cho chất lượng bề mặt hoàn thiện thấp hơn một chút so với các phương pháp sử dụng dung dịch silica cao cấp nhất, nhưng nó vẫn tạo ra các bộ phận có ít khuyết tật, dung sai kích thước tuyệt vời và giảm cường độ lao động. Quy trình làm việc được tối ưu hóa và vận hành đơn giản giúp đảm bảo chất lượng đáng tin cậy—ngay cả với những người vận hành không được đào tạo chuyên sâu. Điều này làm cho phương pháp này đặc biệt được ưa chuộng để sản xuất hiệu quả các bộ phận máy móc nông nghiệp, thân bơm và van, các bộ phận thiết bị khai thác mỏ và nhiều loại phần cứng công nghiệp khác.

Phương pháp đúc khuôn bằng thủy tinh lỏng thường được lựa chọn khi tiết kiệm chi phí và tăng sản lượng là ưu tiên hàng đầu, trong khi độ hoàn thiện bề mặt hoặc chi tiết phức tạp không quá quan trọng như trong các sản phẩm đúc hiệu năng cao cho ngành hàng không vũ trụ hoặc y tế. Các xưởng đúc sử dụng phương pháp này có thể cung cấp thời gian hoàn thành nhanh chóng, chi phí sản xuất thấp hơn và các bộ phận đúc chắc chắn, khiến phương pháp đúc khuôn bằng thủy tinh lỏng trở thành giải pháp tối ưu cho các ngành công nghiệp nặng, xây dựng và các ứng dụng kỹ thuật nói chung. Các nhà sản xuất tìm kiếm các giải pháp đúc kim loại đáng tin cậy, có khả năng mở rộng và tiết kiệm chi phí thường lựa chọn phương pháp đúc khuôn bằng thủy tinh lỏng vì độ tin cậy đã được chứng minh và những lợi thế về vận hành của nó.

Câu hỏi thường gặp

Ưu điểm chính của phương pháp đúc khuôn mẫu là gì?

Đúc khuôn đầu tư tạo ra các chi tiết kim loại phức tạp, có độ chính xác cao với bề mặt hoàn thiện tuyệt vời và dung sai chặt chẽ, giảm thiểu phế phẩm và nhu cầu gia công bổ sung.

Quy trình đúc khuôn đầu tư đảm bảo chất lượng và tính nhất quán như thế nào?

Thông qua việc tạo mẫu tỉ mỉ, chế tạo dụng cụ chuyên dụng, phủ lớp vỏ được kiểm soát và phun sáp chính xác, phương pháp đúc khuôn mẫu tạo ra các chi tiết có hình dạng gần như hoàn chỉnh với độ chính xác kích thước lặp lại và chất lượng nhất quán.

Những loại sáp nào được sử dụng trong kỹ thuật đúc khuôn đầu tư?

Đúc khuôn mẫu sử dụng sáp mẫu có chất độn và không chất độn, sáp dẫn, sáp tan trong nước và sáp dính, mỗi loại được lựa chọn dựa trên độ bền cơ học, đặc tính chảy, khả năng tái chế và yêu cầu ứng dụng.

Phương pháp đúc khuôn bằng bọt xốp khác với phương pháp đúc khuôn truyền thống như thế nào?

Đúc khuôn xốp sử dụng khuôn mẫu bằng xốp polystyrene, chất này sẽ bay hơi khi kim loại nóng chảy được đổ vào, mang lại phương pháp đúc chính xác, tiết kiệm chi phí cho sản xuất hàng loạt và các hình dạng phức tạp, đặc biệt là trong ngành ô tô.

Có những phương pháp xử lý hoàn thiện nào sau khi đúc đối với các chi tiết được đúc bằng phương pháp đúc khuôn mẫu?

Các phương pháp hoàn thiện bề mặt bao gồm phun cát, bắn bi, đánh bóng rung, đánh bóng điện hóa, anot hóa, thụ động hóa, sơn tĩnh điện, sơn phủ và mạ niken không điện phân, được lựa chọn dựa trên hợp kim, yêu cầu bề mặt và mục đích sử dụng.

Vì sao kỹ thuật đúc khuôn thủy tinh lỏng lại phổ biến ở Trung Quốc?

Được sử dụng rộng rãi ở Trung Quốc, phương pháp đúc khuôn bằng thủy tinh lỏng (natri silicat) mang lại chi phí vật liệu thấp hơn, thời gian tạo khuôn nhanh hơn và lý tưởng cho việc sản xuất các sản phẩm đúc thép và sắt cỡ lớn trong các ứng dụng công nghiệp quy mô lớn.

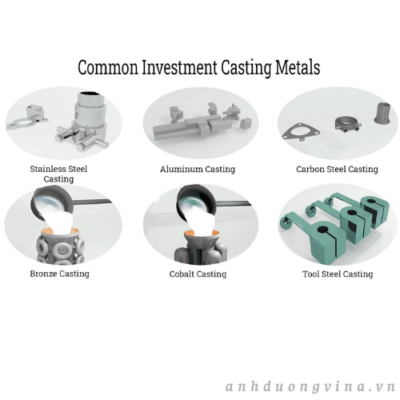

Các kim loại được sử dụng trong đúc khuôn đầu tư

Đúc khuôn mẫu là một quy trình gia công kim loại rất linh hoạt, được sử dụng để tạo hình nhiều loại chi tiết khác nhau, bao gồm phụ kiện đường ống, phụ tùng ô tô, thiết bị hàng hải và máy móc chế biến thực phẩm. Nó phù hợp với nhiều loại kim loại, mỗi loại đều có những đặc tính riêng biệt, giúp tăng tính ứng dụng của chúng trong các lĩnh vực khác nhau.

Đúc khuôn mẫu có thể tạo hình cả kim loại đen và kim loại màu. Trong số các kim loại đen, gang dẻo, thép cacbon và thép hợp kim, và một số loại thép không gỉ thường được sử dụng. Đối với kim loại màu, hợp kim đồng, magie và nhôm là những vật liệu phù hợp, trong đó nhôm là lựa chọn phổ biến nhất.

Các kim loại được sử dụng trong đúc khuôn mẫu

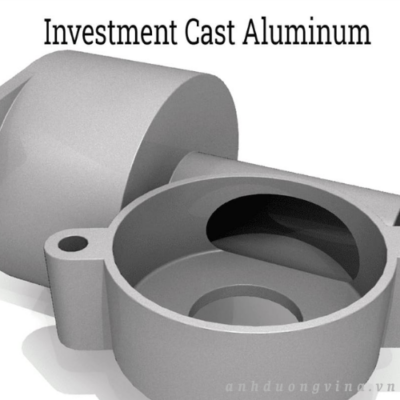

Hợp kim nhôm

Hợp kim nhôm dùng trong đúc khuôn mẫu thường có mật độ khoảng 2,7 g/cm³ hoặc cao hơn một chút. Các hợp kim này thường được sử dụng để sản xuất các bộ phận cho máy bay và động cơ. Các hợp kim nhôm được sử dụng phổ biến nhất trong đúc khuôn mẫu bao gồm A-356, A-357, C-355 và F-357, chứa các nguyên tố như silic, magie, sắt và kẽm. Các bộ phận được làm từ các hợp kim này có ưu điểm là khả năng chống ăn mòn, khả năng hàn và, trong một số trường hợp, độ bền vượt trội.



Thép không gỉ

Thép không gỉ là hợp kim kim loại sắt được pha với crom để tăng cường khả năng chống gỉ và ăn mòn. Các loại thép không gỉ khác nhau có những đặc tính hữu ích khác nhau, tùy thuộc vào thành phần hóa học của chúng. Nhờ độ bền và khả năng chịu nhiệt độ cao và môi trường ăn mòn, thép không gỉ là lựa chọn lý tưởng cho các bộ phận tiếp xúc với những điều kiện như vậy.

Các loại thép không gỉ chính được sử dụng trong đúc khuôn mẫu là loại 300 và 400. Thép không gỉ austenit loại 300 có khả năng chống ăn mòn tuyệt vời nhưng không đạt được độ bền cao hơn thông qua xử lý nhiệt. Ngược lại, thép không gỉ mactenit loại 400 có độ bền và khả năng gia công vượt trội. Nó có thể được làm cứng bằng phương pháp tôi và ram, giúp tăng cường độ bền hơn nữa.

Thép cacbon

Thép cacbon là lựa chọn ưu tiên cho phương pháp đúc khuôn mẫu chính xác nhờ khả năng hoạt động tốt trong điều kiện áp suất cao, cũng như khả năng chống mài mòn, độ bền, độ dẻo dai và khả năng tôi cứng vượt trội. Các đặc tính của thép cacbon bị ảnh hưởng bởi hàm lượng cacbon, giúp tăng cường độ cứng và độ bền trong quá trình xử lý nhiệt.

Thép cacbon trung bình và thấp thường được sử dụng trong đúc khuôn mẫu. Thép cacbon trung bình có sự cân bằng giữa độ dẻo, độ bền và khả năng chống mài mòn, đồng thời có thể được tôi cứng và ram nhiệt. Thép cacbon thấp, mặc dù dễ tạo hình, nhưng không tăng độ bền khi xử lý nhiệt, bù lại được đánh giá cao vì dễ tạo hình.

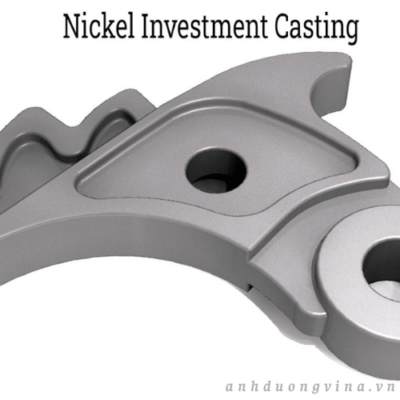

Hợp kim Niken

Hợp kim niken nổi tiếng với độ bền cao và khả năng chịu nhiệt, ăn mòn và mài mòn. Chúng có thể hàn và gia công dễ dàng, đồng thời có khả năng chống nứt và ăn mòn do ứng suất. Các sản phẩm đúc khuôn bằng hợp kim niken chủ yếu được sử dụng trong môi trường có nhiệt độ cao và các yếu tố ăn mòn.

Các sản phẩm đúc khuôn bằng hợp kim niken được ưa chuộng nhờ dung sai chặt chẽ và bề mặt hoàn thiện cực kỳ nhẵn mịn, cũng như khả năng tạo hình thành các hình dạng phức tạp và tinh xảo. Trong số các kim loại khác nhau được sử dụng trong đúc khuôn, hợp kim niken mang lại giải pháp tiết kiệm chi phí trong khi vẫn duy trì chất lượng cao.



Hợp kim đồng

Hợp kim đồng được đánh giá cao trong kỹ thuật đúc khuôn đầu tư nhờ khả năng chống ăn mòn, dẫn nhiệt và độ bền cao. Chúng dễ đúc và có khả năng gia công tuyệt vời. Ngoài ra, hợp kim đồng còn có các đặc tính cơ học ấn tượng, cùng với khả năng chống ma sát và mài mòn mạnh mẽ.

Các hợp kim đồng được sử dụng trong đúc khuôn mẫu bao gồm các dòng C-84500, C-85800, C-86000, C-87000, C-90000 và C-95000. Sự đa dạng về các hợp kim này mang đến nhiều lựa chọn để đảm bảo sự phù hợp cho các ứng dụng khác nhau.

Hợp kim Coban

Hợp kim coban nổi tiếng với độ bền cao, khả năng chịu nhiệt và mài mòn vượt trội, cũng như khả năng chống oxy hóa tự nhiên. Điểm nóng chảy rất cao của chúng làm cho chúng trở nên lý tưởng để sử dụng trong môi trường ăn mòn và hóa chất mạnh. Ngoài ra, hợp kim coban còn có khả năng chống biến dạng dẻo và chống mỏi nhiệt, khiến chúng phù hợp cho các ứng dụng ở nhiệt độ cao.

Hợp kim coban được cấu tạo từ các tổ hợp khác nhau của crom, niken, vonfram và molypden, điều này ảnh hưởng đến các đặc tính và loại khả năng chống chịu của chúng. Đối với phương pháp đúc khuôn mẫu, các hợp kim coban thường được sử dụng bao gồm các mác 6, 21, 25, 31 và 93.

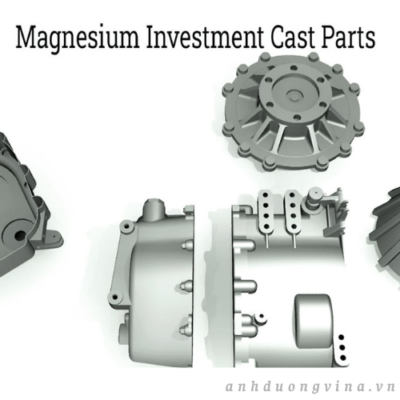

Magiê

Trong nhiều năm, việc đúc magie bằng phương pháp đúc khuôn mẫu gặp nhiều khó khăn do phản ứng giữa magie nóng chảy và lớp vỏ khuôn silica. Gần đây, việc đưa chất ức chế vào đã giải quyết được vấn đề này, cho phép sử dụng thành công magie trong phương pháp đúc khuôn mẫu.

Magie được đánh giá cao nhờ đặc tính nhẹ và tỷ lệ độ bền trên trọng lượng tuyệt vời. Nó có sẵn ở nhiều dạng hợp kim khác nhau, chẳng hạn như AZ91D và AM60B, và các hợp kim khác như AZ81, AM50A, AM20, AE42 và AS41B được lựa chọn đặc biệt vì khả năng chống biến dạng dẻo và phù hợp với các ứng dụng ở nhiệt độ cao.



Đúc khuôn mẫu so với đúc ly tâm

Đúc khuôn mẫu và đúc ly tâm đều tạo ra các chi tiết có chất lượng cực cao nhưng khác nhau về quy trình và khuôn. Đúc khuôn mẫu sử dụng khuôn gốm sẽ bị phá hủy sau khi đúc, trong khi đúc ly tâm sử dụng khuôn vĩnh cửu, có thể tái sử dụng.

Ngoài sự khác biệt về khuôn dập, còn có sự khác biệt đáng kể trong các quy trình được sử dụng để tạo ra các chi tiết có hình dạng tốt và chất lượng cao. Đúc khuôn mẫu là một phương pháp truyền thống, trong đó kim loại nóng chảy được đổ vào khuôn gốm được thiết kế để sản xuất một lần.

Ngược lại, phương pháp đúc ly tâm sử dụng cách tiếp cận năng động hơn, trong đó khuôn được quay nhanh khi kim loại nóng chảy được rót vào. Lực ly tâm do khuôn quay tạo ra đảm bảo kim loại nóng chảy được phân bố đều trên các bề mặt bên trong của khuôn đúc.

Khác với đúc khuôn mẫu, đúc ly tâm chủ yếu phù hợp để sản xuất các hình dạng đơn giản với độ chính xác cao và dung sai lớn. Đúc ly tâm nằm ngang lý tưởng để tạo ra các chi tiết dài như ống, trong khi đúc ly tâm thẳng đứng được sử dụng để sản xuất các hình trụ.

Quy trình đúc ly tâm

Quá trình đúc ly tâm bắt đầu bằng việc rót kim loại nóng chảy vào khuôn quay đã được làm nóng trước, khuôn này có thể được đặt nằm ngang hoặc thẳng đứng tùy thuộc vào hình dạng của chi tiết. Khuôn quay tạo ra lực ly tâm, tạo áp suất lên đến 100 lần lực hấp dẫn, đảm bảo kim loại nóng chảy được phân bố đều trên bề mặt bên trong của khuôn.



Khi khuôn quay, các phần kim loại nóng chảy có mật độ cao hơn sẽ bị đẩy vào thành khuôn hoặc đường kính ngoài (OD) của khuôn, trong khi vật liệu có mật độ thấp hơn và các tạp chất sẽ tích tụ về phía đường kính trong (ID). Sự phân tách này cho phép loại bỏ tạp chất trong quá trình gia công hoàn thiện.

Các bộ phận đúc ly tâm

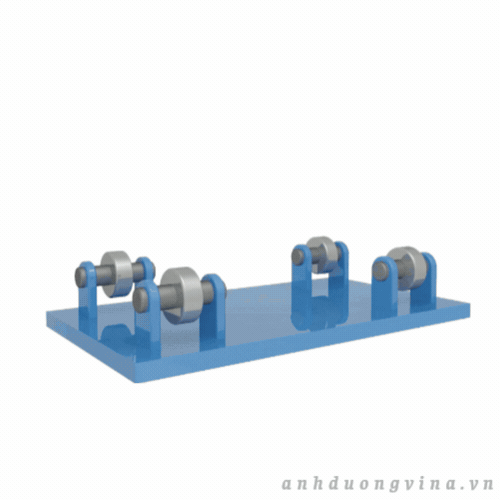

Một khía cạnh thiết yếu của quy trình đúc ly tâm là thiết bị được sử dụng, thiết bị này phải chịu được nhiệt độ cực cao và hoạt động liên tục. Mặc dù có sự khác biệt về thiết bị, tất cả các hệ thống đúc ly tâm đều có chung các thành phần cơ bản, bao gồm gáo múc, bể rót, lõi, con lăn, động cơ và khuôn.

• Muỗng múc – Muỗng múc, được làm bằng thép hoặc thép không gỉ, dùng để rót kim loại nóng chảy vào chậu.
• Bể rót – Bể rót là nơi kim loại nóng chảy được rót từ gáo múc vào. Nó có một lỗ thông vào khuôn.
• Lõi – Lõi được làm từ cát đã được định hình và kết dính, đặt trong khuôn kim loại. Nó có hình dạng của sản phẩm đúc cuối cùng và có thể chứa các khoang, phần rỗng và các chi tiết khác.
• Con lăn dẫn động – Các con lăn dẫn động tạo ra lực để quay khuôn.
• Con lăn dẫn hướng – Các con lăn dẫn hướng hỗ trợ khuôn khi nó quay.
• Động cơ – Động cơ là nguồn năng lượng làm quay các con lăn, từ đó làm quay khuôn.
• Khuôn kim loại – Khuôn chứa kim loại nóng chảy, quay nhanh khuôn đúc và nhận kim loại nóng chảy từ bể rót.

Các loại đúc ly tâm

Có ba loại đúc ly tâm chính: ngang, dọc và chân không, mỗi loại được lựa chọn dựa trên yêu cầu của chi tiết. Trong đúc ly tâm dọc, khuôn quay quanh một trục thẳng đứng. Trong đúc ly tâm ngang, khuôn quay quanh một trục nằm ngang. Đúc ly tâm chân không bao gồm việc hút kim loại nóng chảy vào khuôn trong môi trường chân không để giảm thiểu tác động của quá trình oxy hóa.

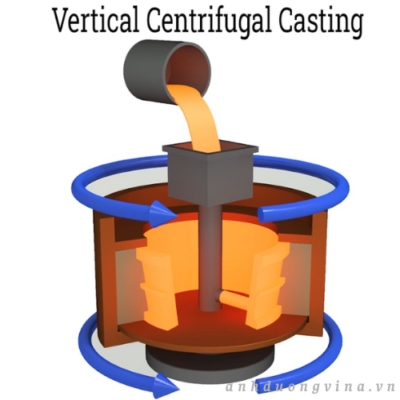

Đúc ly tâm thẳng đứng

Trong phương pháp đúc ly tâm thẳng đứng, thiết bị được đặt theo chiều dọc, với khuôn quay quanh trục thẳng đứng của nó. Kim loại nóng chảy được rót vào bể rót nằm ở phía trên của thiết bị. Phương pháp này lý tưởng để sản xuất các hình trụ có đường kính lớn hơn chiều cao của vật đúc. Nó thường được sử dụng để sản xuất các bộ phận trong ngành công nghiệp quân sự, hàng không vũ trụ và hóa dầu.

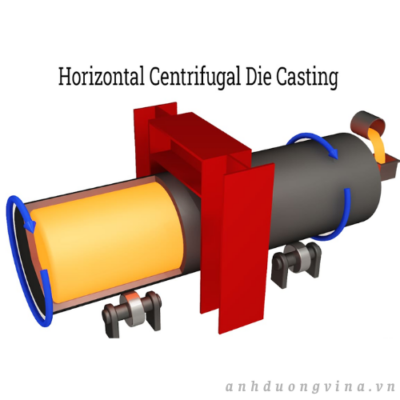

Đúc ly tâm nằm ngang

Trong phương pháp đúc ly tâm nằm ngang, khuôn quay quanh một trục nằm ngang. Phương pháp này rất phù hợp để đúc các chi tiết hình ống dài có chiều dài lớn hơn đường kính. Để chống lại tác động của trọng lực lên kim loại nóng chảy, phương pháp đúc ly tâm nằm ngang đòi hỏi tốc độ quay cực kỳ cao. Khuôn có một nắp kín ở một đầu, và một chậu rót nằm ở đầu đối diện.



Đúc ly tâm chân không

Phương pháp đúc ly tâm chân không được phát triển để giải quyết những thách thức trong việc đúc các kim loại phản ứng với oxy. Trong quy trình này, một máy bơm chân không áp suất cao được sử dụng để làm tan chảy kim loại, và chân không được sử dụng để hút kim loại nóng chảy vào máy ly tâm. Kết hợp đúc chân không với đúc ly tâm tạo ra các chi tiết có sự đông đặc theo hướng xác định, loại bỏ độ rỗ và giảm nhu cầu hoàn thiện.

Quy trình đúc ly tâm chân không giảm thiểu quá trình oxy hóa, cho phép tốc độ dòng chảy tốt hơn và kiểm soát nhiệt độ chính xác. Điều này giúp tạo ra các chi tiết đồng nhất và có dung sai chặt chẽ.

Sự đông đặc theo hướng

Một lợi ích quan trọng của phương pháp đúc ly tâm là khả năng tạo ra các chi tiết không có lỗ rỗng và co ngót. Trong quá trình đông đặc, diễn ra từ hình dạng bên ngoài của khuôn vào bên trong, quy trình sử dụng các vật liệu tỏa nhiệt được thêm vào đường kính trong (ID) và bộ tản nhiệt ở đường kính ngoài (OD). Điều này tạo ra một gradient nhiệt độ đảm bảo quá trình đông đặc theo hướng từ OD đến ID, nâng cao chất lượng của chi tiết cuối cùng.

Trong phương pháp đúc ly tâm, kim loại lỏng từ đường kính trong (ID) sẽ lấp đầy vật đúc, loại bỏ các lỗ rỗng và khuyết tật. Mặc dù vật đúc đã đặc, nó vẫn cần được gia công để xử lý độ nhám bề mặt và đảm bảo độ đồng tâm.

Lý do sử dụng phương pháp đúc ly tâm

Lợi ích chính của phương pháp đúc ly tâm là năng suất cao hơn, vì quy trình này loại bỏ nhu cầu sử dụng các ống dẫn hoặc ống nâng, do đó giảm thời gian hoàn thiện. Việc kiểm soát quá trình đông đặc theo hướng nhất định đảm bảo sản xuất ra các chi tiết và linh kiện đồng nhất.

Đúc ly tâm có thể là lựa chọn lý tưởng vì những lý do sau:

• Tính toàn vẹn về chiều
• Các phần đối xứng
• Loại bỏ hiện tượng co ngót và rỗ khí.
• Các đặc điểm nhận dạng không quan trọng
• Các bộ phận lớn, nặng vài tấn
• Chi phí gia công cho đường kính ngoài
• Loại hợp kim được sử dụng
• Cấu trúc hạt đồng nhất là điều cần thiết.

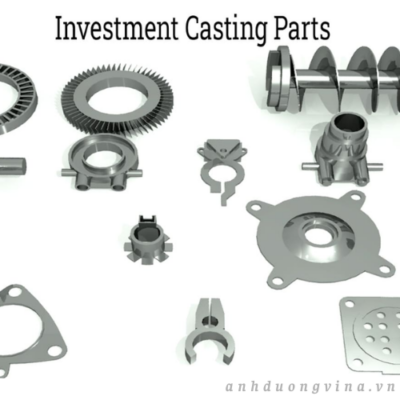

Các sản phẩm được làm từ phương pháp đúc khuôn mẫu

Đúc khuôn mẫu là một phương pháp được ưa chuộng rộng rãi để sản xuất nhiều loại chi tiết và linh kiện khác nhau. Quy trình này cho phép tạo ra các hình dạng phức tạp từ nhiều loại kim loại và hợp kim.

Sự đơn giản của phương pháp đúc khuôn mẫu khiến nó trở nên lý tưởng cho các dây chuyền sản xuất số lượng lớn với độ chính xác kích thước vượt trội. Ban đầu được áp dụng vào thế kỷ 20 để sản xuất các bộ phận động cơ phản lực vào những năm 1940, nơi mà bất kỳ sự không nhất quán hoặc khiếm khuyết nào cũng không thể chấp nhận được, phương pháp đúc khuôn mẫu đã trở thành một phương pháp quan trọng trong sản xuất hiện đại nhờ khả năng đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt.

Sản phẩm được làm từ phương pháp đúc khuôn mẫu.

Đúc khuôn đầu tư trong ngành hàng không vũ trụ

Ngành công nghiệp hàng không vũ trụ là ngành đầu tiên áp dụng phương pháp đúc khuôn mẫu để sản xuất các bộ phận với dung sai và độ hoàn thiện vượt trội. Phương pháp này hỗ trợ nhiều loại kim loại phù hợp cho các bộ phận máy bay, đảm bảo độ chính xác và chất lượng. Đúc khuôn mẫu không chỉ cho phép sử dụng nhiều loại kim loại mà còn tạo ra các bộ phận có độ chính xác cao với lượng vật liệu thừa tối thiểu và tiêu thụ năng lượng hạn chế.

Các bộ phận hàng không vũ trụ phải chịu đựng các điều kiện thời tiết khắc nghiệt, áp suất biến đổi và nhiều dạng hao mòn trong quá trình vận hành, đòi hỏi độ bền đặc biệt cao. Các sản phẩm đúc khuôn đầu tư cung cấp độ đồng nhất, độ chính xác và độ bền kéo cần thiết để đáp ứng và vượt qua những yêu cầu này. Ưu điểm chính của chúng trong các ứng dụng hàng không vũ trụ là độ chính xác, đảm bảo các bộ phận liên kết được căn chỉnh hoàn hảo và tích hợp liền mạch.

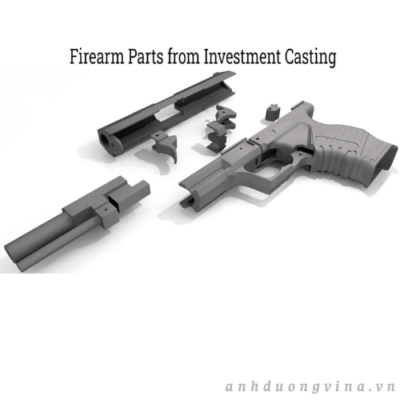

Súng đúc khuôn đầu tư

Các nhà sản xuất súng phụ thuộc vào phương pháp đúc khuôn đầu tư vì khả năng đáp ứng các thiết kế độc đáo và phức tạp. Với yêu cầu về độ chính xác trong sản xuất súng, phương pháp đúc khuôn đầu tư cung cấp các hình dạng cuối cùng cần thiết và có thể được thực hiện với nhiều loại hợp kim khác nhau để đáp ứng các yêu cầu cụ thể.

Đúc khuôn đầu tư giúp giảm lượng kim loại cần loại bỏ trong quá trình hoàn thiện. Bằng cách sử dụng gia công CNC, các nhà sản xuất có thể tạo ra các bộ phận đồng nhất với độ sai lệch tối thiểu và với chi phí thấp hơn.



Đúc khuôn đầu tư cho ngành y tế và nha khoa

Lĩnh vực y tế và nha khoa đòi hỏi các dụng cụ và linh kiện có độ chính xác cao để đáp ứng các dung sai nghiêm ngặt và tiêu chuẩn kích thước. Phương pháp đúc khuôn đầu tư được sử dụng để sản xuất nhiều loại vật phẩm, bao gồm dụng cụ phẫu thuật, cấy ghép, máy móc, cáng và xe lăn.

Tiềm năng cứu sống của các bộ phận đúc khuôn đầu tư nhấn mạnh tầm quan trọng sống còn của việc sản xuất đúng cách. Mỗi thiết bị phải được sản xuất theo tiêu chuẩn chất lượng cao nhất.

Khóa đúc khuôn đầu tư

Yêu cầu hàng đầu đối với khóa là độ bền và khả năng chịu lực. Phương pháp đúc khuôn đầu tư giúp sản xuất cả khóa chuyên dụng và khóa tiêu chuẩn cho nhiều ứng dụng khác nhau. Nhu cầu về độ chính xác cao đòi hỏi quá trình đúc phải chính xác đến từng chi tiết nhỏ nhất.

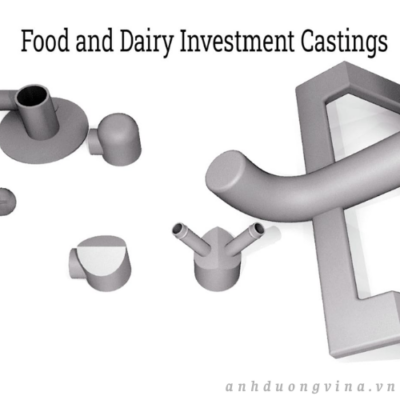

Đúc khuôn đầu tư cho ngành công nghiệp thực phẩm và sữa

Ngành sản xuất thực phẩm sử dụng nhiều loại thiết bị khác nhau, trong đó nhiều bộ phận được sản xuất bằng phương pháp đúc khuôn đầu tư. Các bộ phận cho ngành công nghiệp thực phẩm thường được làm từ thép không gỉ hoặc hợp kim đặc biệt để đảm bảo độ chính xác và độ bền. Phương pháp đúc khuôn đầu tư được sử dụng để sản xuất các bộ phận cho máy thái thịt, thiết bị chế biến gia cầm, máy làm đá, bếp nướng và máy giữ ấm, cùng nhiều loại máy móc khác liên quan đến thực phẩm.



Đúc khuôn đầu tư trong ngành thủy lực và khí nén

Thiết bị thủy lực và khí nén sử dụng năng lượng chất lỏng để truyền năng lượng thông qua khí hoặc chất lỏng. Ngành này đòi hỏi nhiều thành phần khác nhau, bao gồm van bi, bẫy hơi, cánh quạt, van kim, máy nén và bơm. Tương tự như ngành công nghiệp thực phẩm và sữa, ngành công nghiệp thủy lực thường sử dụng thép không gỉ, nhôm và các kim loại đặc biệt cho các thành phần này để đảm bảo độ bền và hiệu suất.

Ưu điểm của phương pháp đúc khuôn mẫu

Có rất nhiều phương pháp sản xuất các bộ phận kim loại, mỗi phương pháp đều có những ưu điểm riêng biệt về hiệu quả sản xuất, chất lượng và độ chính xác. Trong số các phương pháp này, đúc khuôn mẫu nổi bật nhờ khả năng sản xuất các bộ phận chính xác với bề mặt hoàn thiện vượt trội. Tính hiệu quả về chi phí, tính linh hoạt trong thiết kế và khả năng sản xuất số lượng lớn khiến đúc khuôn mẫu trở thành lựa chọn ưu tiên cho nhu cầu sản xuất hiện đại.

Những ưu điểm vượt trội của phương pháp đúc khuôn mẫu đã đưa nó trở thành quy trình gia công kim loại hàng đầu cho cả sản phẩm công nghiệp và thương mại. Độ chính xác, tính linh hoạt và hiệu quả của nó khiến phương pháp này trở thành lựa chọn hàng đầu để sản xuất các bộ phận phức tạp, chất lượng cao trong nhiều ứng dụng khác nhau.

Ưu điểm của phương pháp đúc khuôn mẫu

Tính linh hoạt trong thiết kế

Tự do thiết kế là yếu tố then chốt để tạo ra các chi tiết phức tạp và tinh xảo với nhiều hình dạng bên trong và bên ngoài khác nhau. Đúc khuôn mẫu chính xác vượt trội trong lĩnh vực này, mang lại sự linh hoạt chưa từng có vì không bị giới hạn bởi kích thước, độ dày hoặc cấu hình. Khả năng thích ứng này cho phép nó đáp ứng nhiều thách thức trong sản xuất, lý tưởng cho việc sản xuất các bộ phận có độ chi tiết cao và được tùy chỉnh theo yêu cầu.

Dung sai chặt chẽ hơn

Trong số nhiều ưu điểm của phương pháp đúc khuôn mẫu, dung sai chặt chẽ hơn có lẽ là quan trọng nhất. Đối với các bộ phận cần tích hợp liền mạch với các thành phần khác, việc tuân thủ chính xác các thông số kỹ thuật thiết kế là điều thiết yếu. Phương pháp đúc khuôn mẫu đạt được điều này bằng cách cung cấp các dung sai khác nhau dựa trên thiết kế của bộ phận. Các hình dạng đối xứng với thành đồng nhất có thể được sản xuất với dung sai chặt chẽ hơn so với các hình dạng không đồng nhất hoặc bất đối xứng, đảm bảo độ chính xác và tính nhất quán cao trong sản phẩm cuối cùng.

Hoàn thiện bề mặt

Đúc khuôn mẫu nổi tiếng với khả năng tạo ra bề mặt hoàn thiện vượt trội, đòi hỏi ít công đoạn gia công sau sản xuất. Quy trình này nổi bật nhờ khả năng đạt được độ hoàn thiện cao hơn so với các phương pháp đúc khác. Bề mặt hoàn thiện chất lượng cao này, kết hợp với dung sai chặt chẽ mà đúc khuôn mẫu có thể đạt được, đã tạo nên sự khác biệt so với các kỹ thuật sản xuất khác. Không có phương pháp sản xuất nào khác cung cấp sự kết hợp tương tự giữa độ chính xác và chất lượng hoàn thiện vượt trội, khiến đúc khuôn mẫu trở thành lựa chọn ưu tiên cho các bộ phận yêu cầu cả độ chính xác và bề mặt tinh xảo.

Ít lỗi hơn

Các nhà quản lý sản xuất thường nhấn mạnh rằng các lỗi là nguyên nhân chính gây ra sự chậm trễ và tăng chi phí nhân công. Các lỗi trong quá trình sản xuất dẫn đến lãng phí, gia công bổ sung và tốc độ sản xuất chậm hơn. Đúc khuôn mẫu được đánh giá cao nhờ khả năng giảm thiểu lỗi, dẫn đến ít điều chỉnh và sửa đổi hơn. Tỷ lệ lỗi thấp này góp phần vào quy trình sản xuất trơn tru hơn và giảm chi phí tổng thể, khiến đúc khuôn mẫu trở thành một lựa chọn hấp dẫn cho sản xuất chất lượng cao và hiệu quả.

Giảm thiểu chất thải

Một khoản chi phí đáng kể khác trong sản xuất là chất thải – vật liệu còn sót lại sau khi sản xuất. Đúc khuôn đầu tư vượt trội trong lĩnh vực này vì yêu cầu tối thiểu công đoạn hoàn thiện sau sản xuất, giúp giảm đáng kể lượng chất thải phát sinh. Việc giảm thiểu chất thải mang lại nhiều lợi ích, bao gồm chi phí sản xuất thấp hơn, chi phí nhân công giảm và thời gian hoàn thành nhanh hơn. Bằng cách tối ưu hóa việc sử dụng vật liệu và giảm thiểu chất thải, đúc khuôn đầu tư góp phần vào cả hiệu quả chi phí và tính bền vững môi trường.

Việc giảm thiểu chất thải cũng đồng nghĩa với việc không cần đến các thiết bị chuyên dụng như máy mài cạnh, máy mài công suất lớn hoặc các dụng cụ cắt gọt khác nhau, vốn có thể rất tốn kém. Điều này góp phần giảm chi phí năng lượng và tăng hiệu quả, nâng cao hiệu suất tổng thể của công ty. Quy trình đúc khuôn đầu tư được tối ưu hóa đảm bảo các nguồn lực được sử dụng hiệu quả, thúc đẩy hơn nữa các hoạt động sản xuất tiết kiệm và bền vững.

Số lượng lớn hơn

Đúc khuôn mẫu mang lại sự linh hoạt vượt trội về quy mô sản xuất, có khả năng xử lý cả các lô hàng nhỏ và lớn với độ chính xác cao. Cho dù yêu cầu là vài chi tiết hay hàng nghìn chi tiết, đúc khuôn mẫu có thể sản xuất hiệu quả các linh kiện có kích thước từ rất nhỏ đến những chi tiết nặng hàng trăm cân. Khả năng thích ứng này đảm bảo rằng đúc khuôn mẫu vẫn là một giải pháp khả thi và hiệu quả cho nhiều nhu cầu sản xuất khác nhau, đáp ứng được khối lượng sản xuất và kích thước chi tiết đa dạng.

Có tác dụng trên mọi loại kim loại.

Tính linh hoạt của phương pháp đúc khuôn mẫu thể hiện ở khả năng làm việc với rất nhiều loại kim loại và hợp kim, đây là một lợi thế đáng kể so với các phương pháp đúc khác. Cho dù là kim loại đen, kim loại màu hay hợp kim đặc biệt, phương pháp đúc khuôn mẫu có thể đáp ứng hầu hết mọi loại kim loại nóng chảy, đảm bảo sản xuất các bộ phận chất lượng cao và đáng tin cậy. Khả năng tương thích vật liệu rộng rãi này làm cho phương pháp đúc khuôn mẫu trở thành lựa chọn lý tưởng để sản xuất các bộ phận trong nhiều ngành công nghiệp khác nhau, đáp ứng các yêu cầu đa dạng và khắt khe.



Nhận thức về môi trường

Tính bền vững là yếu tố then chốt trong hoạt động kinh doanh hiện đại, và phương pháp đúc khuôn mẫu chính xác (investment casting) hoàn toàn phù hợp với nguyên tắc này. Quy trình này cho phép tái sử dụng khuôn mẫu, sáp và kim loại từ các đường dẫn khuôn, giảm đáng kể lượng chất thải và chi phí. Bằng cách tái chế các vật liệu này, phương pháp đúc khuôn mẫu chính xác không chỉ góp phần bảo vệ môi trường mà còn nâng cao hiệu quả chi phí, trở thành lựa chọn phổ biến cho các công ty chú trọng đến hoạt động sản xuất bền vững.

Chi tiết tinh tế

Khả năng sản xuất các chi tiết với độ chính xác cực cao của phương pháp đúc khuôn đầu tư là không thể sánh kịp với nhiều quy trình đúc khác. Độ chính xác này là lý do tại sao nó được lựa chọn để hỗ trợ ngành công nghiệp hàng không vũ trụ và sự phát triển của máy bay phản lực đầu tiên. Khi công nghệ tiếp tục phát triển, nhu cầu về các bộ phận hoàn hảo và dung sai kích thước chính xác sẽ ngày càng tăng, củng cố vai trò của phương pháp đúc khuôn đầu tư trong việc sản xuất các bộ phận chất lượng cao, có độ chính xác đến từng chi tiết.

Từ khâu tạo khuôn mẫu ban đầu đến quá trình hình thành lớp vỏ gốm và cắt bỏ các chi tiết cuối cùng, mỗi bước trong quy trình đúc khuôn mẫu đều được thiết kế tỉ mỉ để đảm bảo sản xuất ra các chi tiết phức tạp và chính xác với độ chuẩn xác vượt trội.

Các yếu tố ảnh hưởng đến độ chính xác về kích thước trong đúc khuôn mẫu

Nhiều yếu tố ảnh hưởng đến chất lượng và độ chính xác của các chi tiết đúc khuôn đầu tư. Các yếu tố quan trọng cần xem xét bao gồm cấu trúc của chi tiết, vật liệu đúc, quy trình tạo khuôn, chế tạo vỏ khuôn và việc phun kim loại nóng chảy. Bất kỳ sai sót nào trong các giai đoạn này đều có thể ảnh hưởng đến tỷ lệ co ngót, dẫn đến sai lệch về kích thước cuối cùng và ảnh hưởng đến chất lượng tổng thể của các chi tiết đúc.

Bước quan trọng đầu tiên trong quy trình đúc khuôn đầu tư là tạo ra mẫu sáp. Mẫu sáp này phải được tạo ra với độ chính xác cao, vì bất kỳ sự không hoàn hảo hoặc sai lệch nào ở giai đoạn này đều có thể ảnh hưởng đến sản phẩm đúc cuối cùng. Chất lượng của mẫu sáp ảnh hưởng trực tiếp đến sự thành công chung của quá trình đúc, tác động đến kích thước cuối cùng, độ hoàn thiện bề mặt và chức năng của chi tiết.

Các yếu tố ảnh hưởng đến độ chính xác về kích thước trong đúc khuôn mẫu

Cấu trúc đúc

Cấu trúc của vật đúc chịu ảnh hưởng đáng kể bởi độ dày thành của chi tiết. Nếu thành quá dày, chúng có thể dẫn đến tỷ lệ co ngót cao hơn, tiềm ẩn nguy cơ gây ra các khuyết tật như lỗ rỗng hoặc biến dạng. Ngược lại, nếu độ dày thành quá mỏng, nó có thể dẫn đến độ bền không đủ và các vấn đề tiềm tàng về tính toàn vẹn cấu trúc của vật đúc. Ngoài ra, nếu tốc độ chảy tự do (tốc độ kim loại nóng chảy chảy vào khuôn) quá lớn, nó có thể cản trở sự co ngót thích hợp, dẫn đến kích thước nhỏ hơn dự định và các khuyết tật khác.

Vật liệu đúc

Trong các quy trình đúc, vật liệu sử dụng đóng vai trò quan trọng trong việc quyết định chất lượng cuối cùng của sản phẩm. Cụ thể, hàm lượng carbon thấp trong vật liệu có thể làm giảm tốc độ co ngót trong quá trình đông đặc. Điều này là do các vật liệu có hàm lượng carbon thấp hơn thường ít bị co thể tích, giúp đạt được kích thước ổn định và nhất quán hơn trong sản phẩm đúc cuối cùng.

Nhiệt độ phun sáp

Áp suất và nhiệt độ phun là những yếu tố quan trọng trong quá trình đúc. Áp suất phù hợp đảm bảo kim loại được lấp đầy hoàn toàn và đồng đều vào khuôn, trong khi nhiệt độ ảnh hưởng đến khả năng chảy và lấp đầy của kim loại. Cân bằng các biến số này là điều cần thiết để tạo ra các chi tiết đúc chính xác và không có khuyết tật.



Vật liệu vỏ

Việc lựa chọn vật liệu làm vỏ có thể ảnh hưởng đáng kể đến tỷ lệ co ngót. Các vật liệu như cát zircon, với hệ số giãn nở thấp, được ưu tiên sử dụng vì chúng giúp duy trì độ chính xác về kích thước trong suốt quá trình đúc.

Sưởi ấm vỏ sò

Việc gia nhiệt vỏ khuôn không đúng cách có thể dẫn đến giảm độ giãn nở của vỏ khuôn, ảnh hưởng tiêu cực đến độ chính xác về kích thước và chất lượng tổng thể của chi tiết đúc.

Nhiệt độ rót hoặc phun

Nhiệt độ phun là yếu tố cực kỳ quan trọng đối với chất lượng sản phẩm đúc. Nếu nhiệt độ quá cao, nó có thể gây ra các khuyết tật như hạt thô trong cấu trúc bên trong, trong khi nhiệt độ thấp có thể ảnh hưởng đến độ chảy của kim loại nóng chảy. Nhiệt độ phun tối ưu phụ thuộc vào hợp kim cụ thể được sử dụng.

Việc duy trì nhiệt độ phun ổn định là rất quan trọng để ngăn ngừa hiện tượng co ngót trong quá trình phun. Nhiệt độ cao và ổn định giúp đảm bảo sản xuất các chi tiết chính xác mà không cần tiêu tốn thêm năng lượng.

Phần kết luận

• Đúc khuôn mẫu là một quy trình gia công kim loại sử dụng lớp vỏ gốm được tạo ra trên khuôn sáp từ khuôn nhôm để sản xuất các chi tiết có bề mặt cực kỳ đồng nhất và nhẵn mịn.
• Quy trình đúc khuôn đầu tư tạo ra các chi tiết với lượng chất thải và năng lượng tiêu thụ tối thiểu, đồng thời hầu như không cần đến công đoạn hoàn thiện sau khi đúc.
• Đúc khuôn đầu tư, còn được gọi là đúc sáp mất hoặc cire perdue trong tiếng Pháp, đã được sử dụng như một phương pháp gia công kim loại trong hàng nghìn năm.
• Mặc dù kỹ thuật đúc khuôn mẫu đã được sử dụng hàng nghìn năm, nhưng đã có những cải tiến giúp tăng thêm hiệu quả của quy trình này.
• Đúc khuôn đầu tư là một quy trình gia công kim loại rất linh hoạt, được sử dụng để tạo hình các phụ kiện đường ống, các bộ phận ô tô, thiết bị hàng hải và máy móc chế biến thực phẩm.
