Đúc khuôn cát: Các loại, ứng dụng, ưu điểm và tổng quan quy trình

Hiểu về cấu trúc và kỹ thuật đúc khuôn cát

Có nguồn gốc từ khoảng năm 1000 trước Công nguyên, đúc khuôn cát được xếp vào một trong những phương pháp đúc kim loại lâu đời nhất. Qua thời gian, những tiến bộ trong quản lý quy trình, vật liệu và các chi tiết thiết kế đã giảm thiểu khuyết điểm và tăng tính linh hoạt, khiến nó trở thành kỹ thuật đúc kim loại phổ biến và đa năng nhất được sử dụng trong các ngành công nghiệp hiện đại.

Tìm hiểu về kỹ thuật đúc khuôn cát

Đúc khuôn cát là quá trình đổ kim loại nóng chảy vào khuôn cát được tạo hình theo hình dạng mong muốn. Sau khi kim loại nguội và đạt được hình dạng yêu cầu, khuôn cát sẽ bị phá hủy và loại bỏ. Các vật liệu thường được sử dụng trong đúc khuôn cát bao gồm kim loại, bê tông, epoxy, thạch cao và thậm chí cả đất sét.Đúc cát



Đúc thường đề cập đến quy trình sản xuất trong đó vật liệu lỏng được đổ đầy vào khuôn có hình dạng rỗng của sản phẩm mong muốn. Bài viết này tập trung vào đúc khuôn cát, nổi bật với khả năng sản xuất nhiều kích thước, trọng lượng và độ phức tạp khác nhau bằng nhiều loại kim loại. Việc sử dụng cát làm vật liệu khuôn chính giúp giảm đáng kể chi phí tổng thể so với đúc khuôn kim loại, vốn thường bị hạn chế bởi chi phí gia công khuôn đắt đỏ.

Việc lựa chọn loại cát chủ yếu phụ thuộc vào khả năng tái sử dụng của nó. Đúc bằng cát xanh cho phép tái sử dụng khuôn, trái ngược với đúc bằng cát khô, trong đó cát thường bị loại bỏ sau khi sử dụng.

Với khả năng xử lý các kim loại có điểm nóng chảy cao, chẳng hạn như titan, thép và niken, phương pháp đúc khuôn cát vẫn vô cùng quan trọng đối với các ngành công nghiệp như hàng không vũ trụ và ô tô, vốn đòi hỏi sản xuất theo lô nhỏ với chi phí hiệu quả.

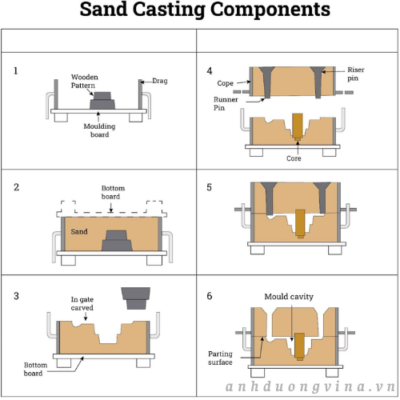

Các thành phần cốt lõi của khuôn đúc cát

Việc chế tạo khuôn đúc cát thường bao gồm bốn thành phần chính:

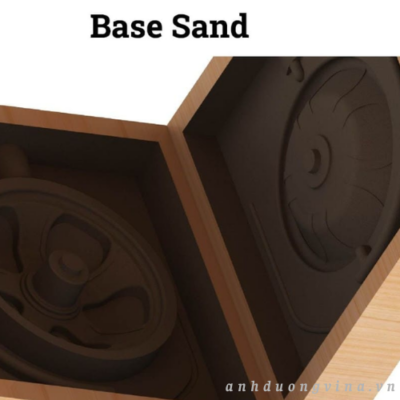

Cát nền cơ bản

Cát nền tạo nên cấu trúc khung của khuôn và được sử dụng ở dạng nguyên chất. Chất kết dính được thêm vào để đảm bảo độ kết dính. Lõi khuôn, cũng được làm từ cát nền, là không thể thiếu trong quá trình này. Các loại phổ biến bao gồm:

• Cát silic
• Cát olivin
• Cát cromit
• Cát zircon
• Cát Chamotte



Chất kết dính hoặc chất liên kết

Chất kết dính đóng vai trò như chất keo giữ các hạt cát lại với nhau. Các loại phổ biến bao gồm:

• Đất sét và nước
• Dầu
• Nhựa
• Natri silicat



Cải tiến bằng chất phụ gia

Các chất phụ gia giúp cải thiện các đặc tính của khuôn như độ hoàn thiện bề mặt, độ bền, khả năng chịu nhiệt và khả năng giảm chấn.



Hợp chất phân tách

Các hợp chất, bột hoặc chất lỏng tách khuôn giúp dễ dàng tách mẫu ra khỏi khuôn.

Phương pháp đúc khuôn cát

Bắt nguồn từ Trung Quốc khoảng năm 1600 trước Công nguyên, kỹ thuật đúc cát ra đời để tạo ra tượng, đồ trang trí và hiện vật, sau đó trở nên nổi bật trong thế kỷ 20 nhờ việc chế tạo máy bay và ô tô với độ chính xác cao. Gần đây, những kỹ thuật cổ xưa này đã được phát triển để đáp ứng nhu cầu hiện đại trong sản xuất linh kiện.

Theo ước tính, 70% các sản phẩm đúc kim loại trên toàn thế giới được thực hiện bằng phương pháp đúc khuôn cát, một phương pháp không thể thiếu để chế tạo các bộ phận như thân động cơ, đầu xi lanh, vỏ bơm, thân van và hộp số.

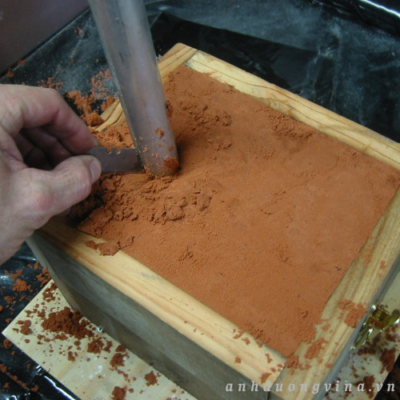

Đúc khuôn cát

Phương pháp “đúc khuôn” là một kỹ thuật được sử dụng để tạo ra một khuôn hình trụ chắc chắn. Ban đầu, cát được đổ vào rãnh và nén chặt cho đến khi khuôn được ép chặt, với cát được nén chặt bao quanh. Nếu xuất hiện bất kỳ chỗ nào mềm, việc nén chặt hơn sẽ đảm bảo độ chắc chắn. Phương pháp đúc khuôn cũng phù hợp với việc tạo khuôn dạng hố cho các khuôn lớn hơn.

Đúc cát giả

Quy trình tạo khuôn giả tạo ra các khuôn hình trụ rắn chắc, chú trọng đến việc nén chặt cát bên dưới khuôn để tạo ra bề mặt phân tách mịn. Khuôn giả, được phủ một lớp cát phân tách, được kẹp chặt và lăn trên một lớp cát trước khi tiến hành đầm nén tiêu chuẩn với một “khuôn giả” đóng vai trò như một khối tạm thời để tạo hình phần kéo.

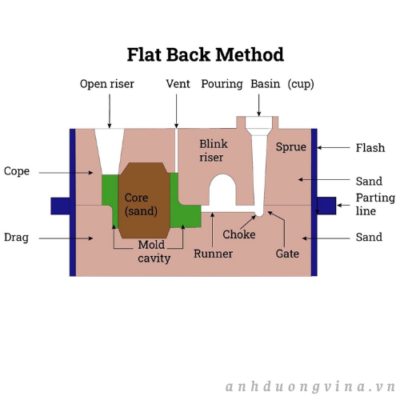

Đúc cát mặt phẳng

Khuôn đúc phẳng tạo khoang khuôn ở phía dưới hoặc phía trên, hoặc cả hai. Sau khi sắp xếp mẫu và cát, các cửa rót và ống dẫn hướng kim loại nóng chảy đi vào. Sau khi tách rời, việc lắp ráp lại phần trên và phần dưới giúp ngăn chuyển động, đảm bảo quá trình rót và làm nguội diễn ra đều đặn cho đến khi sản phẩm nguội hoàn toàn và hoàn thiện.



Đúc cát khô da

Đúc khuôn cát khô phủ một lớp cát mịn đã được sấy khô lên khuôn, tạo ra bề mặt nhẵn mịn. Bề mặt tinh xảo này lý tưởng cho các bộ phận đòi hỏi độ hoàn thiện cao, phù hợp với các ngành như hàng không vũ trụ và linh kiện động cơ.

Đúc bằng cát silicat hoặc thủy tinh lỏng

Trong phương pháp này, CO2 làm đông đặc cát trộn natri silicat, cho phép đúc các chi tiết phức tạp. Mặc dù tạo ra bề mặt thô ráp, phương pháp đúc thủy tinh lỏng tiết kiệm chi phí, yêu cầu thiết bị tối thiểu, trở thành một lựa chọn cho việc tạo hình các chi tiết phức tạp.

Đúc cát chân không

Đúc chân không, hay còn gọi là quy trình V, sử dụng các tấm nhựa và kỹ thuật chân không để đúc chính xác và tạo ra bề mặt hoàn thiện vượt trội. Sự đổi mới này giảm thiểu các khuyết tật do độ ẩm, chi phí chất kết dính và khí thải độc hại, nâng cao dung sai sản xuất và chất lượng bề mặt.

Đúc cát vỏ sò

Đúc vỏ khuôn, sử dụng cát khuôn phủ nhựa, đạt được độ chính xác và hiệu quả cao, phù hợp cho sản xuất hàng loạt các chi tiết phức tạp. Mặc dù tốn kém hơn so với các phương pháp truyền thống, nhưng nó giúp tối ưu hóa sản xuất, giảm thiểu lãng phí và loại bỏ công đoạn gia công sau sản xuất.

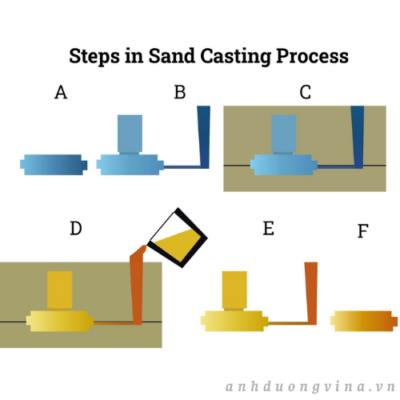

Quy trình đúc cát

Quá trình đúc khuôn cát bao gồm nhiều giai đoạn quan trọng:

Thiết kế mẫu – Sản phẩm mong muốn

Mẫu có thể tái sử dụng tạo nền tảng bằng cách sao chép thành phần cuối cùng. Việc tính toán độ co ngót, khoảng trống cho ống dẫn và sự co lại sau đó đảm bảo kích thước chính xác sau khi làm nguội. Khoảng dung sai nghiêng giúp đơn giản hóa việc tháo gỡ, trong khi khoảng dung sai gia công chuẩn bị cho bất kỳ sự tinh chỉnh cuối cùng nào.



Tạo mẫu – Hệ thống phân phối cho kim loại: Cửa và ống dẫn

Các khuôn mẫu tích hợp các rãnh dẫn dòng kim loại, cho phép bố trí đủ cổng và ống dẫn. Được chế tạo từ gỗ, kim loại, EPS hoặc vật liệu tổng hợp, các khuôn mẫu này có thể điều chỉnh dựa trên thể tích và dung sai, cung cấp cấu trúc cho các thiết kế phức tạp hoặc rỗng thông qua các lõi bổ sung.

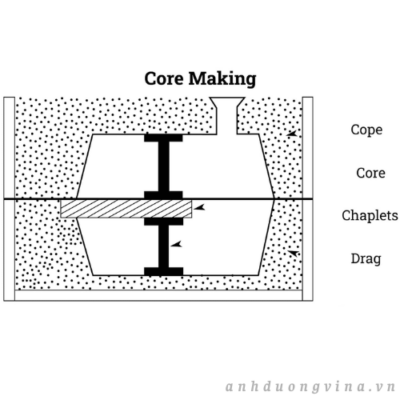

Tạo lõi

Lõi tạo thành các đặc điểm hoặc khoang liền mạch mà khuôn không thể tạo ra, và đòi hỏi độ bền, độ cứng và độ thấm đặc biệt để dẫn hướng vật liệu nóng chảy mà không bị biến dạng hoặc giữ khí.

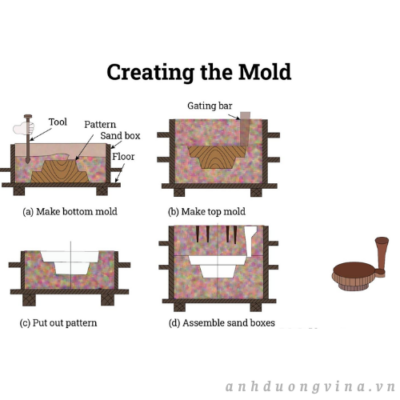

Tạo khuôn

Được chế tạo từ vật liệu chịu nhiệt như cát, tăng cường bằng chất kết dính và bổ sung thêm lõi, khuôn đúc mang lại sự linh hoạt trong thiết kế và chịu được nhiệt độ rót cao. Đảm bảo độ bền trong khi vẫn duy trì độ giòn để dễ dàng tháo gỡ sau khi đông cứng, khuôn đúc đáp ứng được nhiều nhu cầu khác nhau.



Đổ kim loại vào khuôn

Quá trình rót kim loại được thực hiện tỉ mỉ đảm bảo dòng chảy thích hợp, với các ống dẫn giúp chống co ngót, tạo ra các chi tiết hoàn hảo. Khí argon bảo vệ các hợp kim dễ phản ứng, duy trì chất lượng đúc trên nhiều loại hợp kim khác nhau, ưu tiên quá trình chuyển đổi kim loại ổn định.

Quá trình sàng lọc

Giai đoạn tháo dỡ giúp phân rã vật đúc, thu hồi cát khuôn để tái sử dụng. Việc thu hồi cẩn thận và tái chế để sử dụng lâu dài đảm bảo giảm thiểu lãng phí trong tương lai.

Kết thúc các hoạt động đúc

Sau khi hoàn thành, các chi tiết không mong muốn như cửa van và ống dẫn sẽ được loại bỏ, tiếp theo là phun cát hoặc các biện pháp can thiệp khác nếu cần thiết. Gia công cơ khí và xử lý nhiệt đảm bảo đáp ứng các thông số kỹ thuật, với các phương pháp kiểm tra không phá hủy (NDT) xác minh các tiêu chuẩn chất lượng cuối cùng trước khi phân phối.

Ai là những nhà sản xuất máy đúc cát hàng đầu?

Mục tiêu của quy trình đúc cát là sản xuất các bộ phận và linh kiện kim loại với độ chính xác cao, khả năng dung sai chặt chẽ và chất lượng ổn định. Để đạt được những mục tiêu này, các nhà sản xuất hàng đầu đã thiết kế các máy đúc cát tiên tiến với tính linh hoạt, hiệu quả và hiệu suất đáng tin cậy. Việc lựa chọn thiết bị đúc cát phù hợp là một bước quan trọng đối với các xưởng đúc, nhà sản xuất và các cơ sở đúc kim loại đang tìm cách tối ưu hóa sản xuất, giảm thiểu lỗi và đảm bảo hoạt động tiết kiệm chi phí. Dưới đây, chúng tôi nêu bật năm thương hiệu máy đúc cát hàng đầu được sử dụng rộng rãi tại Hoa Kỳ và Canada. Mỗi danh sách bao gồm các mẫu máy đúc cụ thể, các tính năng đặc trưng và những lợi thế chính dành cho người dùng công nghiệp trong các lĩnh vực ô tô, hàng không vũ trụ, máy móc và gia công kim loại nói chung.

Công ty Hunter Foundry Machinery

Mẫu: Máy ép khuôn dòng HLM

Đặc điểm nổi bật: Dòng máy Hunter HLM đặt ra tiêu chuẩn cao trong công nghệ đúc khuôn cát, nổi tiếng với khả năng đúc tốc độ cao và áp suất cao. Với thiết kế máy đúc tự động, phân khuôn ngang, các máy này mang lại độ bền khuôn vượt trội, giảm thiểu khả năng xảy ra lỗi đúc và rỗ khí. Hệ thống điều khiển PLC tiên tiến tích hợp đảm bảo độ nén và độ đồng nhất cát chính xác, rất quan trọng đối với khả năng lặp lại và độ chính xác về kích thước. Hoạt động tiết kiệm năng lượng giúp giảm chi phí vận hành, trong khi tính linh hoạt của dòng HLM trong việc điều chỉnh kích thước khuôn và thay đổi mẫu nhanh chóng giúp tăng năng suất và hỗ trợ nhiều ứng dụng đúc, từ gang xám đến kim loại màu.

Sinto America

Model: Máy ép khuôn không cần khuôn FBO

Tính năng: Máy đúc khuôn không cần bình Sinto FBO mang đến giải pháp đúc cát tự động tiên tiến bằng cách loại bỏ thao tác xử lý bình truyền thống, giúp tối ưu hóa quy trình sản xuất và giảm chi phí nhân công. Các chức năng tự động bao gồm mọi bước: làm khuôn, nén cát, tháo khuôn và chuyển khuôn. Giao diện màn hình cảm ứng thân thiện với người dùng kết hợp với các thông số đúc có thể lập trình đảm bảo hiệu quả hoạt động và kết quả nhất quán. Được thiết kế để giảm thiểu thời gian ngừng hoạt động, FBO có kết cấu chắc chắn cho tuổi thọ cao và lý tưởng cho các xưởng đúc cần sự linh hoạt trong sản xuất theo đơn đặt hàng và sản xuất số lượng lớn với nhiều hợp kim đúc cát và độ phức tạp của mẫu khác nhau.

Tập đoàn DISA

Model: Máy ép khuôn DISAMATIC C Line

Đặc điểm nổi bật: Dòng máy DISAMATIC C nổi tiếng toàn cầu với công nghệ đúc đứng tốc độ cao, sản lượng lớn, sử dụng hệ thống tấm định vị để đạt độ chính xác kích thước cực cao và thời gian chu kỳ nhanh. Các máy đúc cát tự động này tích hợp hệ thống điều khiển tiên tiến để đảm bảo độ nén cát đồng nhất, căn chỉnh khuôn chính xác và giảm thiểu sự dịch chuyển lõi cát – điều cực kỳ quan trọng đối với các sản phẩm đúc phức tạp trong ngành ô tô và máy móc hạng nặng. Việc xử lý khuôn tự động, can thiệp thủ công tối thiểu và các tùy chọn cấu hình có thể mở rộng khiến dòng máy C trở thành lựa chọn ưu tiên cho các xưởng đúc lớn hướng đến sản lượng tối đa và chất lượng đúc cao cấp.

Tập đoàn Roberts Sinto

Model: Máy ép khuôn không cần khuôn dòng FDNX

Đặc điểm: Máy đúc khuôn không dùng bình chứa FDNX Series của Roberts Sinto được thiết kế cho nhiều ứng dụng đúc cát khác nhau, bao gồm cả hợp kim sắt và kim loại màu. Dòng máy này tự hào với khả năng vận hành tốc độ cao, nén cát đáng tin cậy, khớp mẫu chính xác và khả năng xử lý khuôn mạnh mẽ. Các thông số đúc có thể tùy chỉnh, thiết kế dạng mô-đun và các tùy chọn tích hợp máy trộn cát hoặc hệ thống làm mát cho phép các máy này thích ứng với bố cục hoặc quy trình làm việc cụ thể của xưởng đúc. Người vận hành được hưởng lợi từ việc bảo trì dễ dàng, thay đổi mẫu nhanh chóng và hỗ trợ các quy trình đúc thân thiện với môi trường bằng cách sử dụng cát tái chế.

Công ty TNHH Sản xuất và Cung ứng Palmer

Mô hình: Hệ thống lắc không cần nung

Tính năng: Hệ thống sàng lọc cát không cần nung của Palmer là giải pháp thu hồi cát thiết yếu cho các hoạt động đúc cát không cần nung. Hệ thống sử dụng công nghệ rung cơ học tiên tiến và tách khí để chiết xuất cát từ vật đúc một cách hiệu quả, thu hồi cát đúc có thể tái sử dụng và giảm thiểu chất thải. Cường độ sàng lọc có thể điều chỉnh cho phép xử lý các loại và trọng lượng vật đúc khác nhau, trong khi hệ thống làm mát cát tích hợp tối ưu hóa các đặc tính của cát khuôn để tái sử dụng. Với khả năng thu gom và xử lý cát tự động, hệ thống này giúp các xưởng đúc giảm chi phí vật liệu, giảm tác động đến môi trường và luôn đạt được chất lượng đúc cao.

Khi đánh giá các nhà cung cấp máy đúc cát và thiết bị, cần xem xét các yếu tố như phương pháp tạo khuôn (cát tươi so với cát không nung), thời gian chu kỳ, mức độ tự động hóa, khả năng thích ứng với các hợp kim đúc khác nhau và khả năng tích hợp với hệ thống làm lõi hoặc xử lý cát. Việc lựa chọn các thương hiệu đã được khẳng định sẽ đảm bảo hỗ trợ sản phẩm, sự sẵn có của phụ tùng và hướng dẫn kỹ thuật để tối ưu hóa quy trình và lập kế hoạch năng lực sản xuất.

Xin lưu ý rằng tình trạng sẵn có, thông số kỹ thuật và tính năng của máy có thể thay đổi khi nhà sản xuất cải tiến dòng sản phẩm của họ. Để có thông tin cập nhật nhất về các loại máy đúc cát, tài liệu kỹ thuật và các tùy chọn mua hàng, bạn nên liên hệ trực tiếp với nhà sản xuất hoặc nhà phân phối được ủy quyền.

Các loại cát đúc khác nhau là gì?

Đúc khuôn cát là một kỹ thuật sản xuất rất linh hoạt, mang lại cho các nhà phát triển, nhà thiết kế và kỹ sư sự thuận tiện để sản xuất các bộ phận và linh kiện kim loại phức tạp và chi tiết với dung sai chính xác. Là một trong những quy trình đúc kim loại lâu đời và được sử dụng rộng rãi nhất, đúc khuôn cát phù hợp với nhiều loại kim loại đen và kim loại màu – khiến nó trở nên phổ biến trong các ngành công nghiệp như ô tô, hàng không vũ trụ, khai thác mỏ, nông nghiệp và sản xuất máy móc hạng nặng. Khả năng tương thích với nhiều hợp kim khác nhau, hiệu quả về chi phí cho cả sản xuất nguyên mẫu và sản xuất hàng loạt, cùng khả năng tạo ra các thiết kế phức tạp, khiến đúc khuôn cát trở thành lựa chọn ưu tiên cho nhiều ứng dụng công nghiệp khác nhau.

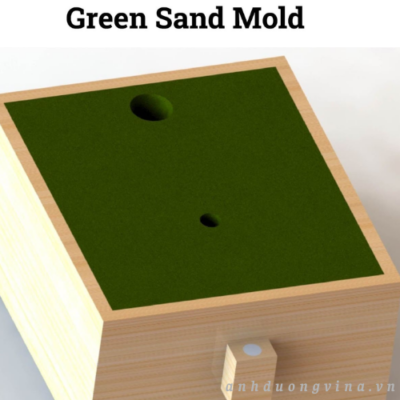

Cát xanh

Đúc khuôn cát xanh là loại đúc khuôn cát phổ biến nhất, được đánh giá cao nhờ giá cả phải chăng và tính linh hoạt. Mặc dù có tên gọi như vậy, nhưng cát thực chất không có màu xanh; nó được gọi là “xanh” vì hàm lượng độ ẩm và khả năng tạo khuôn sẵn sàng mà không cần sấy khô hoặc nung. Hỗn hợp cát này, bao gồm cát đúc, đất sét bentonit, nước và các chất phụ gia hữu cơ khác nhau, được sử dụng để tạo ra các khuôn dùng một lần, tiết kiệm chi phí và phù hợp với sản xuất nhanh chóng, số lượng lớn. Tuy nhiên, bản thân cát thường không thể tái chế và sẽ bị loại bỏ sau khi sử dụng.

Trong phương pháp đúc khuôn cát xanh, thành phần thường bao gồm 75% đến 85% cát có hàm lượng silica cao, 5% đến 11% đất sét bentonit, 2% đến 4% nước và 3% đến 5% các vật liệu khác như than đá dạng bột hoặc than biển để cải thiện độ nhẵn bề mặt. Đất sét và nước đóng vai trò là chất kết dính, tạo độ bền cấu trúc cho khoang khuôn. Mặc dù phương pháp đúc khuôn cát xanh rất hiệu quả để sản xuất số lượng lớn các sản phẩm đúc – chẳng hạn như khối động cơ, đầu xi lanh và các bộ phận ô tô – nhưng nó thường không tạo ra các sản phẩm có dung sai chặt chẽ hoặc bề mặt hoàn thiện cực kỳ nhẵn mịn. Thường cần thêm các quy trình gia công hoặc hoàn thiện để đáp ứng các thông số kỹ thuật chính xác. Tính linh hoạt và chi phí dụng cụ thấp cũng làm cho phương pháp đúc khuôn cát xanh trở thành lựa chọn hàng đầu cho việc tạo mẫu các bộ phận và sản xuất với khối lượng thấp đến trung bình.



Cát khô

Đúc khuôn cát khô bao gồm việc trộn cát với đất sét hoặc các chất kết dính tiên tiến, tạo hình hỗn hợp vào khuôn, sau đó nung hoặc sấy khô trong lò để tăng độ bền và ổn định. Quá trình xử lý nhiệt đảm bảo khuôn giữ được tính toàn vẹn trong quá trình rót kim loại nóng chảy. Kỹ thuật này thường được sử dụng để đúc các chi tiết kim loại đen và kim loại màu kích thước lớn như khối động cơ, vỏ bơm, hộp số, vỏ tuabin và khung máy móc công nghiệp.

Đúc cát khô được ưa chuộng vì khả năng tạo ra các sản phẩm đúc chi tiết và chính xác về kích thước với độ chính xác cao hơn và bề mặt hoàn thiện tốt hơn so với đúc cát xanh. Tương tự như đúc cát xanh, lõi và ống dẫn được sử dụng để dẫn hướng dòng kim loại nóng chảy vào khoang khuôn. Mặc dù quy trình phức tạp hơn, tốn thời gian và chi phí hơn, nhưng nó mang lại kết quả vượt trội cho các bộ phận cần độ bền cao, độ tin cậy và chất lượng ổn định. Không giống như đúc cát xanh, cát được sử dụng trong đúc cát khô thường không thể tái sử dụng sau khi đúc do sự thay đổi về tính chất cấu trúc của nó.

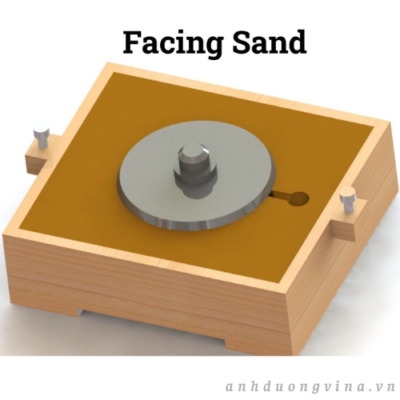

Đối diện với cát

Cát tráng khuôn, đôi khi còn được gọi là cát mặt, được sử dụng để phủ hoặc lót bề mặt khoang khuôn tiếp xúc trực tiếp với kim loại nóng chảy. Thường bao gồm cát silica mịn và đất sét có độ tinh khiết cao, cát tráng khuôn được chuẩn bị mới cho mỗi lần đúc và không bao giờ được lấy từ các dự án trước đó. Bằng cách được phủ trực tiếp sát bề mặt mẫu, loại cát này đảm bảo khuôn có thể chịu được nhiệt độ cực cao và chống lại sự xâm nhập của kim loại. Cát tráng khuôn phải có khả năng chịu nhiệt cao, độ ổn định nhiệt tuyệt vời và khả năng dễ vỡ để cải thiện độ hoàn thiện bề mặt của vật đúc và giảm các khuyết tật như tạp chất cát hoặc bề mặt thô ráp. Loại cát đúc chuyên dụng này đảm bảo độ mịn hạt đặc biệt trong khuôn để đáp ứng các tiêu chuẩn chất lượng khắt khe.



Cát lõi

Cát làm lõi khuôn là hỗn hợp được pha chế đặc biệt gồm cát silica tinh khiết cao với dầu làm lõi (có thể bao gồm dầu hạt lanh, nhựa và dầu khoáng) và các chất kết dính bổ sung như dextrin, bột ngô và natri silicat. Hỗn hợp này được thiết kế đặc biệt để sản xuất lõi dùng để tạo các khoang bên trong hoặc các đường dẫn phức tạp trong vật đúc mà khuôn hai phần không thể thực hiện được. Nhờ độ bền nén, độ thấm và khả năng giữ hình dạng phức tạp dưới ứng suất nhiệt tuyệt vời, cát làm lõi là không thể thiếu đối với các vật đúc phức tạp cần thiết trong các ngành công nghiệp như sản xuất ô tô và máy bơm. Lõi được làm từ loại cát này đảm bảo các kênh làm mát, lỗ và các chi tiết bên trong khác chính xác, rất cần thiết cho chức năng của sản phẩm.



Đất thịt pha cát

Cát pha mùn bao gồm hỗn hợp cát và đất sét với tỷ lệ bằng nhau, kết hợp với lượng nước vừa đủ để tạo ra vật liệu khuôn dẻo nhưng vẫn chắc chắn. Nó thường được sử dụng để đúc các chi tiết lớn, nặng như phễu, tuabin và ống lớn, nơi các khuôn có hình dạng đặc biệt được tạo hình thủ công. Đúc bằng cát pha mùn đặc biệt phù hợp cho công việc tại chỗ hoặc sản xuất đơn lẻ, nơi việc làm khuôn mẫu và đúc khuôn bằng bình truyền thống không khả thi hoặc không kinh tế.

Cát chia đôi

Cát tách khuôn, là loại cát silica tinh khiết, đóng vai trò quan trọng trong việc ngăn ngừa sự dính kết giữa các phần của khuôn cát trong quá trình đúc. Nó được rắc lên trên mẫu trước khi nhúng vào cát đúc, tạo ra một rào cản vật lý và giúp dễ dàng tháo mẫu và tách hai nửa khuôn. Ngoài ra, cát tách khuôn được trải đều trên các bề mặt tiếp xúc của phần trên, phần dưới và phần má khuôn để đảm bảo sự tách rời trơn tru và ngăn ngừa sự dính kết, giảm nguy cơ hư hỏng khuôn hoặc các khuyết tật khi đúc.

Cát lót và cát lát sàn

Loại cát đúc này, được gọi là cát lót hoặc cát nền, được sử dụng để lấp đầy khoảng trống phía sau lớp cát mặt và cung cấp sự hỗ trợ và độ cứng cần thiết cho khoang khuôn trong quá trình rót. Cát lót thường được tái chế từ các lần đúc trước, làm cho nó trở thành một vật liệu lót tiết kiệm chi phí, giúp tăng cường độ bền, thể tích và độ ổn định cho cấu trúc khuôn tổng thể. Thành phần và độ tinh khiết của nó ít quan trọng hơn so với cát mặt, nhưng nó vẫn phải duy trì đủ độ bền để đỡ các vật đúc nặng.

Cát hệ thống

Cát hệ thống được thiết kế đặc biệt cho các quy trình đúc tự động hoặc cơ giới hóa, đặc biệt là trong các xưởng đúc lớn và môi trường sản xuất hàng loạt. Loại cát đúc này được chế tạo cho các sản phẩm đúc cơ khí lớn nhờ khả năng chịu nhiệt cao, độ thấm tối ưu và độ bền chắc. Được sử dụng độc quyền trong quá trình đúc máy để lấp đầy hoàn toàn khuôn, cát hệ thống không cần thêm cát phủ riêng biệt vì hỗn hợp được chuẩn bị đồng nhất và chứa các chất phụ gia đặc biệt để mang lại hiệu suất và độ hoàn thiện bề mặt tốt hơn. Ưu điểm bao gồm độ ổn định khuôn được cải thiện, tỷ lệ tái chế tốt hơn và tính nhất quán trong chất lượng sản phẩm đúc.

Cát mật mía

Cát mật mía sử dụng mật mía làm chất kết dính tự nhiên, tạo ra loại cát lõi chắc chắn, mịn và dễ vỡ, thích hợp cho việc làm lõi và trong một số trường hợp, đúc các hình dạng phức tạp. Loại cát này được ưa chuộng khi cần độ mịn bề mặt và khả năng dễ vỡ cao, chẳng hạn như trong các sản phẩm đúc kim loại thành mỏng hoặc có hình dạng phức tạp.

Lựa chọn loại cát đúc phù hợp

Khi lựa chọn loại cát đúc lý tưởng cho nhu cầu sản xuất của bạn, các yếu tố cần xem xét bao gồm loại kim loại, độ hoàn thiện bề mặt mong muốn, kích thước vật đúc, độ chính xác về kích thước và khối lượng sản xuất. Hiểu rõ các loại vật liệu đúc cát khác nhau này giúp tối ưu hóa quy trình, quản lý chi phí và đảm bảo chất lượng tốt hơn. Các ngành công nghiệp cần các nguyên mẫu có độ chính xác cao, các bộ phận sử dụng cuối bền bỉ hoặc các bộ phận kết cấu lớn có thể hưởng lợi từ việc lựa chọn hỗn hợp cát phù hợp với thiết bị đúc, hợp kim kim loại và yêu cầu dự án cụ thể của họ.

Ứng dụng của quy trình đúc cát

Phương pháp đúc khuôn cát được sử dụng rộng rãi cho nhiều ứng dụng khác nhau, bao gồm các bộ phận động cơ ô tô chế tạo theo yêu cầu, các bộ phận bơm, vỏ máy móc, van, phần cứng và các dụng cụ công nghiệp đúc. Tính linh hoạt của nó cho phép các nhà sản xuất tạo ra các bộ phận có trọng lượng từ vài ounce đến vài tấn, phục vụ các thị trường như năng lượng, chế biến hóa chất, quốc phòng hàng hải, xây dựng và khai thác mỏ. Những cải tiến hiện đại trong khuôn cát, vật liệu làm khuôn và lựa chọn chất phụ gia giúp nâng cao hơn nữa chất lượng sản phẩm và giảm thiểu các khuyết tật khi đúc, đưa phương pháp đúc khuôn cát trở thành một trong những quy trình đúc hàng đầu.

Câu hỏi thường gặp

Điều gì khiến phương pháp đúc khuôn cát trở thành quy trình đúc kim loại phổ biến nhất?

Đúc khuôn cát được đánh giá cao nhờ khả năng thích ứng để sản xuất các bộ phận có kích thước, trọng lượng và độ phức tạp khác nhau trên nhiều loại kim loại, đồng thời giữ chi phí thấp hơn so với đúc khuôn kim loại.

Những ngành công nghiệp nào được hưởng lợi nhiều nhất từ ​​phương pháp đúc khuôn cát?

Các ngành công nghiệp như ô tô, hàng không vũ trụ, khai thác mỏ, nông nghiệp, máy móc hạng nặng và quốc phòng hàng hải đều dựa vào phương pháp đúc khuôn cát để sản xuất và tạo mẫu linh kiện chính xác, tiết kiệm chi phí.

Những lợi ích chính của việc sử dụng cát hệ thống trong các xưởng đúc tự động là gì?

Cát hệ thống có khả năng chịu nhiệt, độ thấm và độ bền cao. Nó giúp nâng cao hiệu suất, độ hoàn thiện bề mặt và độ ổn định của khuôn, cải thiện tỷ lệ tái chế và tính nhất quán trong sản xuất hàng loạt.

Trong quy trình đúc khuôn cát, cát lõi khác với cát mặt như thế nào?

Cát lõi tạo thành các khoang bên trong và các đường dẫn phức tạp, cung cấp độ bền và độ thấm cho các chi tiết tinh xảo. Cát mặt ngoài lót trực tiếp khuôn, đảm bảo bề mặt hoàn thiện vượt trội và chống lại sự xâm nhập của kim loại.

Những thương hiệu máy đúc cát hàng đầu nào được ưa chuộng tại Hoa Kỳ và Canada?

Các thương hiệu hàng đầu bao gồm Hunter Foundry Machinery, Sinto America, DISA Group, Roberts Sinto Corporation và Palmer Manufacturing, mỗi thương hiệu đều được công nhận về sự đổi mới, độ chính xác và độ tin cậy trong thiết bị đúc khuôn cát.

Cần xem xét những yếu tố nào khi lựa chọn loại cát đúc phù hợp?

Các yếu tố chính bao gồm loại kim loại, độ hoàn thiện bề mặt yêu cầu, kích thước vật đúc, độ chính xác và khối lượng sản xuất. Việc lựa chọn cát phù hợp với thiết bị đúc và các yêu cầu cụ thể của dự án sẽ tối ưu hóa chất lượng và chi phí.

Những kim loại nào thường được sử dụng trong đúc khuôn cát?

Đúc khuôn cát là một quy trình có tính linh hoạt cao, có thể tạo hình bất kỳ hợp kim kim loại nào, bao gồm cả những hợp kim có nhiệt độ nóng chảy cao như thép, niken và titan. Các loại kim loại phổ biến nhất là nhôm, đồng thau, gang và thép đúc. Việc lựa chọn kim loại để đúc sẽ quyết định chức năng thiết kế của chi tiết hoàn thiện và ảnh hưởng đến chất lượng, hiệu suất và đặc tính của sản phẩm đúc.

Các yếu tố như thời hạn sản xuất, số lượng và khối lượng linh kiện, cũng như tốc độ làm nguội và đông đặc khác nhau đều ảnh hưởng đến việc lựa chọn kim loại. Các đặc tính quan trọng được xem xét trong quá trình lựa chọn bao gồm khả năng chống ăn mòn, độ dẫn nhiệt, độ cứng và phản ứng của kim loại với sự thay đổi nhiệt độ.

Kim loại màu

Nhôm

Nhôm bao gồm nhiều hợp kim có đặc điểm nhẹ, dễ gia công và có độ bền tương đương với thép mềm nhưng lại có mật độ thấp hơn. Các đặc tính thuận lợi của nó trong quá trình đúc bao gồm khả năng đúc tuyệt vời, mật độ thấp và khả năng chống ăn mòn cao. Các loại cát cơ bản được sử dụng để đúc nhôm bao gồm silica, olivine, chromite, zircon và chamotte, được trộn với các chất kết dính như đất sét, dầu, nhựa và natri silicat.

Đồng

Cũng như nhôm, đồng thau là thuật ngữ dùng để mô tả một số hợp kim của đồng và thiếc được điều chỉnh bởi tỷ lệ phần trăm đồng, tỷ lệ phần trăm thiếc và việc bổ sung các hợp kim khác như nhôm, kẽm, niken và sắt. Ba loại đồng thau được sử dụng trong đúc khuôn cát là đồng thau nhôm, đồng thau mangan và đồng thau silic.

• Đồng nhôm bao gồm từ 9% đến 12% nhôm và từ 4% đến 6% sắt và niken, phần trăm còn lại là đồng. Giống như các loại đồng khác, đồng nhôm có khả năng chống ăn mòn và mài mòn, đồng thời có độ bền và độ dẻo dai vượt trội.
• Đồng mangan có thành phần từ 55% đến 65% đồng, từ 20% đến 25% kẽm, từ 1% đến 5% mangan và từ 1% đến 5% sắt, có khả năng chống ăn mòn, độ bền tuyệt vời với khả năng chống mài mòn và các đặc tính cơ học vượt trội.
• Đồng silic là một hợp kim đồng với thành phần gồm 96% đồng và 4% silic, giúp dễ gia công và đúc. Nó thường được sử dụng để sản xuất vòng bi, lồng vòng bi, vòng đệm, bánh răng và các bộ phận của van.

Thau

Đồng thau, một hợp kim của đồng và kẽm, có các đặc tính khác nhau tùy thuộc vào tỷ lệ của hai kim loại này, ảnh hưởng đến đặc điểm và vẻ ngoài của nó. Khả năng chống gỉ và ăn mòn của nó là do không có sắt hoặc oxit sắt, kết hợp với hàm lượng kẽm và đồng.

Hàm lượng đồng cao trong đồng thau mang lại khả năng dẫn điện và độ bền kéo tuyệt vời, giúp nó dễ dàng uốn cong và tạo hình. Khả năng duy trì độ bền vượt trội sau khi đúc góp phần vào sự phổ biến của nó trong các ứng dụng đúc.

Kẽm

Đúc khuôn cát kẽm cho phép sản xuất các chi tiết có thành mỏng hơn, góc nghiêng nhỏ hơn và các lỗ dài, hẹp. Kẽm được hợp kim với đồng, nhôm và magie để tăng cường độ bền, độ cứng, khả năng đúc và độ dẻo dai. Mặc dù kẽm dễ gia công hơn nhôm, nhưng nó nặng hơn khoảng hai lần rưỡi. Giống như nhôm, kẽm có khả năng chống ăn mòn tuyệt vời.

Độ cứng cao của kẽm cho phép tạo ra các bộ phận có thành mỏng và hình dạng phức tạp mà vẫn đảm bảo dung sai chặt chẽ và độ bền lâu dài.

Chỉ huy

Chì đã được sử dụng trong đúc khuôn cát từ thời La Mã. Đây là một kim loại nặng nổi tiếng với khả năng chống ăn mòn. Tuy nhiên, việc sử dụng chì trong đúc khuôn cát đòi hỏi sự cẩn thận do những rủi ro về sức khỏe liên quan đến việc hít phải. Nhiều quốc gia đã thiết lập các tiêu chuẩn để hạn chế lượng chì được sử dụng trong sản xuất.

Mặc dù gây ra những lo ngại về sức khỏe, chì vẫn được sử dụng trong kỹ thuật đúc khuôn cát ngày nay, chủ yếu để sản xuất các chi tiết nhỏ đến trung bình như phụ kiện đường ống và đồ trang trí.

Đồng

Đồng thường được pha trộn với các kim loại khác để cải thiện các tính chất cơ học và vật lý. Mặc dù bền hơn và đắt hơn nhôm, đồng có độ bền kéo cao và khả năng dẫn điện và dẫn nhiệt tuyệt vời. Khả năng chống ăn mòn của nó làm cho nó phù hợp với nhiều loại sản phẩm.

Giống như chì, đồng đã được sử dụng hàng nghìn năm để sản xuất nhiều sản phẩm gia dụng và công nghiệp khác nhau. Đúc khuôn cát vẫn là một phương pháp kinh tế để sản xuất các mặt hàng bằng đồng với số lượng lớn, chẳng hạn như thiết bị vệ sinh và phần cứng.

Kim loại sắt

Sắt

Sắt rất thích hợp cho quá trình đúc do tính lưu động cao, độ co ngót thể tích thấp và độ co ngót tuyến tính tối thiểu. Mặc dù có các tính chất cơ học kém, với độ bền nén cao hơn đáng kể so với độ bền kéo, sắt vẫn được ưa chuộng để tạo ra các hình dạng phức tạp, cấu trúc bất đối xứng và các chi tiết tinh xảo.

• Gang xám – Gang xám có khả năng đúc và gia công tuyệt vời, nổi tiếng với chi phí sản xuất thấp và độ bền nén cao. Giống như nhiều kim loại màu khác, gang có khả năng dẫn nhiệt vượt trội và giữ được độ ổn định kích thước ở nhiệt độ cao. Tuy nhiên, nó là một kim loại dễ vỡ với độ bền va đập và độ bền kéo thấp.
• Gang đúc dẻo – Gang dẻo có tính lưu động tốt nhưng độ co ngót lớn, điều này khiến nó dễ bị rỗ và tạo lỗ rỗng do co ngót. Không giống như gang xám, gang đúc dẻo có các đặc tính cơ học tốt với khả năng chống mài mòn, va đập và độ bền mỏi cao.
• Gang dẻo – Gang dẻo là loại gang trắng đã được ủ, quá trình này biến đổi cấu trúc giòn của gang trắng thành cấu trúc dẻo. Đúng như tên gọi, gang dẻo có độ dẻo dai, khả năng gia công, độ bền và khả năng chống ăn mòn tuyệt vời. Giống như hầu hết các loại gang khác, gang dẻo bị gỉ nhưng được sử dụng để sản xuất dụng cụ cầm tay, phụ kiện đường ống, giá đỡ và phụ kiện điện. Ngoài khả năng dễ bị gỉ, gang dẻo còn có tỷ lệ độ bền trên trọng lượng kém.

Thép nhẹ

Thép cacbon thấp là loại thép có hàm lượng cacbon thấp, được cấu tạo từ sắt, cacbon và các nguyên tố khác. Với hàm lượng cacbon từ 0,15% đến 0,30%, nó có tính dễ uốn và dễ kéo sợi cao. Tăng hàm lượng cacbon sẽ làm tăng độ cứng, độ bền và khả năng tôi cứng của nó. Được sử dụng rộng rãi trong đúc khuôn cát do giá thành phải chăng và dễ gia công, thép cacbon thấp có thể được gia công cơ khí, rèn và hàn, làm cho nó phù hợp với nhiều dự án kỹ thuật khác nhau. Tuy nhiên, các vấn đề thường gặp với thép cacbon thấp bao gồm tạp chất cát, lỗ khí, vết nứt và co ngót.

Thép không gỉ

Thép không gỉ là lựa chọn phổ biến cho phương pháp đúc khuôn cát nhờ các đặc tính vượt trội, bao gồm khả năng chống ăn mòn, độ bền và độ chắc chắn. Hệ số giãn nở nhiệt thấp của nó làm cho nó trở nên lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao, dung sai lớn và độ ổn định kích thước.

Mặc dù có độ bền và chắc chắn cao, thép không gỉ có mật độ 7,8 gam trên mỗi centimet khối, khiến nó trở thành một kim loại tương đối nhẹ để đúc các bộ phận quan trọng. Tuy nhiên, nó đắt tiền do hàm lượng crom và niken. Thêm vào đó, độ bền và độ cứng cao của thép không gỉ có thể gây khó khăn trong việc lấy các bộ phận ra khỏi khuôn đúc cát.

Thép hợp kim

Thép hợp kim được sản xuất bằng cách kết hợp thép cacbon với các nguyên tố như coban, crom, mangan, niken, vonfram, molypden hoặc vanadi. Các nguyên tố hợp kim này làm thay đổi độ bền, độ cứng và khả năng chống ăn mòn của thép. Thép hợp kim thường có độ dẻo, khả năng chống mài mòn và va đập, độ bền và độ dai tuyệt vời, mặc dù việc gia công, tạo hình và hàn có thể khó khăn hơn so với thép cacbon.

Thép hợp kim được sử dụng rộng rãi trong nhiều ngành công nghiệp để sản xuất các bộ phận phải chịu được ứng suất đáng kể, bao gồm các bộ phận ô tô, kết cấu chịu lực, đường ống và các bộ phận cũng như cấu trúc tàu thủy. Tính hiệu quả về chi phí, thấp hơn so với thép không gỉ, góp phần vào việc sử dụng rộng rãi loại thép này.

Cần lưu ý những yếu tố nào khi thực hiện đúc khuôn cát?

Khi thiết kế khuôn đúc cát, điều quan trọng là phải hiểu mục đích sử dụng của sản phẩm đúc và bất kỳ quy trình bổ sung nào mà sản phẩm sẽ trải qua sau khi rót. Đối với các sản phẩm đúc có thể nhìn thấy được, bề mặt nhẵn mịn có thể cần thiết thông qua gia công hoặc phủ lớp. Nếu sản phẩm đúc là một phần của cấu trúc hoặc cụm lắp ráp đòi hỏi độ cứng cao, các dịch vụ xử lý nhiệt có thể là cần thiết.

Để đạt được kết quả cuối cùng như mong muốn, hầu hết các sản phẩm đúc sẽ cần trải qua một số hình thức gia công hoặc xử lý. Những yếu tố cần xem xét bao gồm:

Bản vẽ và sơ đồ chi tiết

Đặc điểm quan trọng nhất của thiết kế khuôn đúc cát là việc cung cấp các bản vẽ và sơ đồ cực kỳ chi tiết. Một xưởng đúc cát cần bản vẽ cho cả sản phẩm đúc và sản phẩm đã được gia công hoàn chỉnh.

Bản vẽ chi tiết là công cụ giao tiếp quan trọng trong quá trình thiết kế đúc cát, vì chúng truyền tải kỳ vọng và yêu cầu của nhà thiết kế đối với sản phẩm hoàn thiện. Những thông tin sau đây cần được bao gồm trong thiết kế sản phẩm đúc cát của bạn:

• Kích cỡ
• Hình dạng
• Bản nháp
• Bán kính
• Mức độ dung sai
• Mức độ lỗi
• Hoàn thiện bề mặt
• Yêu cầu kiểm tra

Khi thiết kế đúc của bạn bao gồm các dấu hiệu nhận dạng được đúc sẵn như số hiệu linh kiện, mã xưởng đúc hoặc lô mẻ nấu, hãy đảm bảo rằng kích thước và vị trí được thể hiện rõ ràng trong bản vẽ chi tiết.

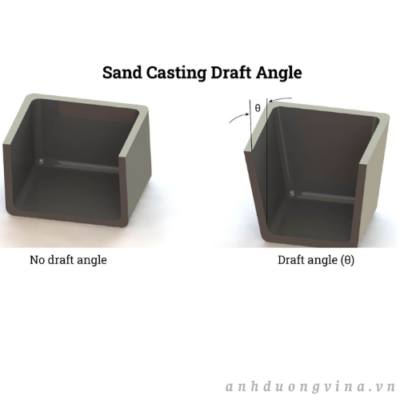

Góc nghiêng khuôn đúc cát

Góc nghiêng trong đúc cát là một góc quan trọng được áp dụng vuông góc với mẫu để tạo điều kiện thuận lợi cho việc dễ dàng lấy vật đúc ra khỏi khuôn cát dễ vỡ mà không làm hỏng bề mặt bên ngoài. Các yếu tố như quy trình đúc, thiết kế vật đúc và độ sâu của mẫu bên trong khuôn giúp xác định góc này. Tuy nhiên, nhiều nhà thiết kế thường bỏ qua tầm quan trọng của nó. Việc lựa chọn góc nghiêng phù hợp có thể nâng cao hiệu quả của các bề mặt côn trong thiết kế vật đúc.

Hơn nữa, nhờ tối ưu hóa dòng chảy kim loại, nó có thể góp phần giảm chi phí gia công. Do đó, tuân thủ tiêu chuẩn ISO về góc nghiêng trong đúc cát là điều cần thiết và không ảnh hưởng đến chức năng của thiết kế. Thực hành này cho phép sản xuất khuôn hiệu quả hơn với chi phí thấp hơn trong khi vẫn duy trì chất lượng. Thông thường, góc nghiêng tiêu chuẩn cho đúc cát là 2 độ, với góc nghiêng tối thiểu khoảng 1 độ cho cả các chi tiết bên ngoài và bên trong.



Thịt thăn và thịt phi lê

Việc sử dụng nhiều đường bo tròn và góc lượn là yếu tố quan trọng trong quá trình thiết kế đúc cát. Các đường bo tròn và góc lượn được thiết kế đúng cách không chỉ cải thiện tính thẩm mỹ của sản phẩm đúc mà còn giúp phân bổ ứng suất đồng đều và giảm thiểu ứng suất liên quan đến quá trình đúc. Các góc lượn được đặt đúng vị trí còn góp phần vào quá trình đúc bằng cách ngăn chặn dòng chảy rối và đảm bảo kim loại nóng chảy chảy trơn tru để lấp đầy khuôn một cách chính xác.

Đường phân chia

Trong thiết kế đúc cát, việc xác định chính xác đường phân khuôn là rất quan trọng. Đường này đóng vai trò là điểm phân chia nơi khuôn tách ra, và vị trí của nó rất quan trọng vì nó ảnh hưởng đến cả chi phí sản xuất và chất lượng của sản phẩm đúc. Điều quan trọng là các kỹ sư thiết kế phải xác định rõ ràng và ghi lại đường phân khuôn trên bản vẽ đúc. Chỉ dựa vào kinh nghiệm thực tế của công nhân xưởng đúc để đưa ra quyết định này có thể không đủ.

Đường phân khuôn lý tưởng nhất nên được đặt càng thấp càng tốt, và thiết kế nên hướng đến một đường rộng, ngắn và phẳng. Nếu đường phân khuôn không thẳng hàng với các gờ mối nối, dung sai giữa chúng không được vượt quá 0,020 inch.

Hơn nữa, phần vật liệu thừa tối đa cho đường phân khuôn nên vào khoảng 0,015 inch. Nếu vị trí đường phân khuôn thay đổi, điều quan trọng là phải ghi chú lại, vì nó có thể ảnh hưởng đến các yếu tố như việc sử dụng lõi, vị trí rót, trọng lượng của vật đúc và độ chính xác về kích thước.

Lựa chọn hợp kim

Việc lựa chọn hợp kim phù hợp cho sản phẩm đúc là rất quan trọng, vì loại hợp kim có thể ảnh hưởng đáng kể đến các đặc tính như:

• Sức mạnh
• Độ bền
• Độ bền
• Khả năng chống ăn mòn
• Độ dẻo
• Sự co ngót
• Khả năng làm cứng
• Trị giá
• Khả năng hàn

Các vết cắt và lõi

Trong thiết kế đúc cát, đặc điểm rãnh lõm được sử dụng để đảm bảo có thể lấy mẫu ra mà không làm hỏng khuôn trong quá trình sản xuất. Tuy nhiên, việc sử dụng lõi có thể làm tăng cả thời gian và chi phí đúc. Do đó, điều quan trọng là phải giảm thiểu hoặc loại bỏ nhu cầu sử dụng các phần cát lõi trong thiết kế. Ban đầu, các chuyên gia đã đưa ra hướng dẫn để xác định đường phân khuôn, giúp hiểu rõ các đặc điểm của sản phẩm và tránh các vấn đề về rãnh lõm. Theo thời gian, những hướng dẫn này đã phát triển, khiến việc hiểu rõ các quy chuẩn và tiêu chuẩn hiện hành trong thiết kế đúc cát trở nên vô cùng quan trọng.

Mặt cắt ngang

Việc duy trì tiết diện hoặc độ dày thành đồng nhất thường mang lại lợi ích. Tuy nhiên, trong thiết kế đúc khuôn cát, điều này không phải lúc nào cũng khả thi vì nhiều sản phẩm đúc không thể đáp ứng được sự thay đổi đột ngột về độ dày tiết diện. Lý tưởng nhất là các phần dày hơn của sản phẩm đúc không nên nguội riêng lẻ, vì tiết diện hoạt động hiệu quả nhất khi nó vẫn đồng nhất. Điều này là do các phần dày hơn cần thời gian nguội lâu hơn.

Các phần dày hơn không bị ảnh hưởng bởi quá trình đông đặc của kim loại xung quanh và sẽ đông đặc sau cùng. Điều này có thể dẫn đến các khuyết tật đúc như rỗ khí hoặc rách nếu không được xử lý đúng cách. Do đó, điều quan trọng là phải tính đến độ dày tối đa cho phép trong thiết kế đúc cát của bạn để tránh những vấn đề này.

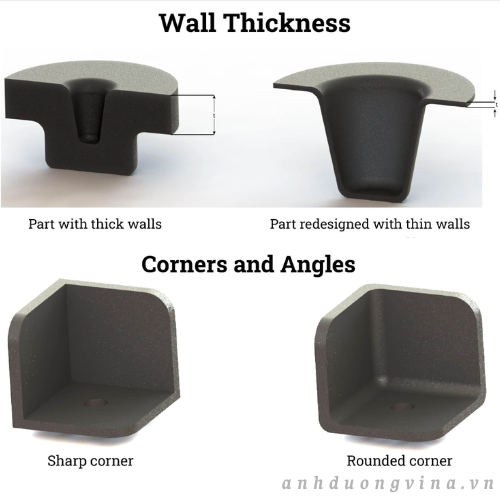

Độ dày thành

Trong thiết kế đúc khuôn cát, việc đạt được sự đông đặc đồng đều và ngăn ngừa sự hình thành các lỗ rỗng là rất quan trọng. Điều này liên quan đến việc quản lý tỷ lệ thể tích trên diện tích bề mặt của khuôn. Nói chung, tốc độ đông đặc của vật đúc phải tỷ lệ thuận với bình phương của tỷ lệ này.

Các chi tiết có tỷ lệ thể tích trên diện tích bề mặt nhỏ hơn sẽ đông đặc nhanh hơn so với các chi tiết có tỷ lệ lớn hơn, và ngược lại. Để khắc phục điều này, nhiều xưởng đúc đã tăng độ dày tổng thể của khuôn hoặc thêm vật liệu để hỗ trợ các khu vực chịu lực. Tuy nhiên, một giải pháp hiệu quả hơn là sử dụng các thanh gia cường và các tấm nối. Các thanh gia cường giúp tăng cường độ bền cấu trúc, trong khi các tấm nối giúp giảm độ dày thành cục bộ, đảm bảo quá trình đông đặc đồng đều hơn.



Góc và cạnh

Đặc tính làm mát của vật liệu dùng cho khuôn cát đóng vai trò quan trọng trong chất lượng của sản phẩm đúc cát. Do đó, yếu tố này cần được xem xét cẩn thận trong giai đoạn thiết kế. Việc làm mát không đầy đủ đối với sản phẩm đúc hoặc khuôn cát có thể dẫn đến sự tích tụ nhiệt cục bộ tại các góc nhọn và các điểm nối của chi tiết.

Sự tập trung nhiệt cục bộ này tạo ra các điểm ứng suất, có thể gây ra biến dạng, co ngót và nứt vỡ trong quá trình gia công tiếp theo, cuối cùng làm ảnh hưởng đến chất lượng sản phẩm cuối cùng. Điều quan trọng là phải giải quyết những vấn đề này trong thiết kế khuôn đúc cát để tránh những sự cố như vậy.

Thiết kế nút giao

Sự phức tạp của thiết kế khuôn đúc cát cho phép tạo ra các hình dạng chi tiết rất tinh xảo, thường liên quan đến nhiều điểm nối khác nhau. Những điểm nối này, chẳng hạn như các loại L, X, V, Y và XT, tạo ra sự tập trung khối lượng cục bộ. Sự tập trung này có thể dẫn đến các vấn đề như nứt, co ngót và biến dạng. Cách tiếp cận tốt nhất trong thiết kế đúc cát là giảm thiểu sự tập trung khối lượng cục bộ do các điểm nối gây ra, đảm bảo chúng được tích hợp trơn tru vào sản phẩm cuối cùng.

Phụ cấp diễn viên

Trước hết, điều quan trọng là phải hiểu rằng các kim loại như thép, đồng, nhôm, magie và kẽm đều bị co ngót khi đông đặc. Khi thiết kế khuôn đúc cát, điều cần thiết là phải tính đến dung sai gia công tại các điểm nối giữa hai chi tiết đúc cát.

Về cơ bản, cần tránh các cạnh cong ở các mặt tiếp xúc của vật đúc cát. Điều này là do sự co ngót có liên quan đến điểm đông đặc của vật liệu và tỷ lệ diện tích bề mặt so với thể tích của vật đúc.

Tái chế cát đúc

Sau khi loại bỏ cát khỏi sản phẩm đúc hoàn chỉnh, các cục cát được làm nguội và sau đó nghiền nhỏ. Từ trường thường được sử dụng để tách tất cả các hạt kim loại và các mảnh vụn. Máy lắc, sàng quay và sàng rung được sử dụng để phân loại cát và các thành phần. Cát đã được làm sạch sau đó được đưa trở lại quy trình sản xuất cát đúc.

Máy trộn Muller được sử dụng để trộn cát với chất kết dính và nước để tạo ra cát đúc. Máy sục khí được sử dụng cùng với máy trộn này để làm tơi cát, tăng khả năng tạo hình. Xe xúc hoặc băng tải vận chuyển cát đã chuẩn bị đến khu vực đúc, nơi nó được tạo hình thành khuôn. Những khuôn này có thể được đặt trên sàn hoặc được di chuyển đến trạm rót bằng băng tải. Tại trạm tách khuôn, các sản phẩm đúc được tách khỏi phần cát còn lại sau khi rót. Cát đã sử dụng sau đó được đưa trở lại các thùng chứa bằng băng tải hoặc các phương pháp khác.

Trong quy trình sản xuất, cát đúc thường được thu hồi và tái sử dụng. Ước tính của ngành cho thấy khoảng 100 triệu tấn cát được sử dụng hàng năm, trong đó chỉ có từ bốn đến bảy triệu tấn bị loại bỏ. Nhiều công ty cũng tái chế cả lượng cát đã bị loại bỏ.

Các ứng dụng và ưu điểm của phương pháp đúc khuôn cát là gì?

Chương này khám phá các ứng dụng khác nhau của phương pháp đúc khuôn cát và nêu bật những lợi ích của nó.

Ứng dụng của phương pháp đúc cát

Các ứng dụng của phương pháp đúc khuôn cát bao gồm:

• Thân bơm
• Vòng bi
• Ống lót
• Piston máy nén khí
• Cánh quạt
• Thiết bị điện tử
• Vỏ trục khuỷu động cơ
• Phụ kiện
• Bể chứa dầu động cơ
• Bánh răng
• Các bộ phận đúc bánh đà
• Bể chứa khí đốt và dầu mỏ
• Các bộ phận máy móc

Ưu điểm của phương pháp đúc khuôn cát

Mặc dù có nhiều ưu điểm, phương pháp đúc khuôn cát cũng có một số nhược điểm, bao gồm:

• Độ bền vật liệu thấp – So với sản phẩm được gia công cơ khí, độ bền vật liệu thấp hơn do độ xốp quá mức.
• Độ chính xác kích thước thấp – Độ chính xác kích thước đặc biệt kém khi thu nhỏ và hoàn thiện bề mặt.
• Bề mặt thành khuôn cát bên trong không được nhám dẫn đến chất lượng bề mặt hoàn thiện kém.
• Sai sót là điều không thể tránh khỏi – Các khuyết tật hoặc sự khác biệt về chất lượng, chẳng hạn như co ngót, độ rỗ, khuyết tật kim loại khi rót và khuyết tật bề mặt, là điều vốn có trong bất kỳ quy trình luyện kim nào. So với các phương pháp đúc khác như đúc khuôn và đúc mẫu chính xác, các sản phẩm đúc bằng khuôn cát có độ rỗ cao hơn.
• Gia công sau sản xuất — nếu cần dung sai chặt chẽ hơn để khớp với các bộ phận ghép nối khác, thường cần thêm một công đoạn gia công nữa. So với chi phí dụng cụ và vật liệu, chi phí gia công là đáng kể.

Tuy nhiên, những lợi ích của phương pháp đúc khuôn cát thường vượt trội hơn so với những nhược điểm của nó. Những ưu điểm chính của phương pháp đúc khuôn cát bao gồm:

• Nó được sử dụng để tạo thành các hình dạng phức tạp.
• Nó có thể sản xuất các bộ phận rất lớn.
• Chi phí dụng cụ rất thấp.
• Tái chế phế liệu
• Nó rất đa dụng và có thể áp dụng cho tất cả các kim loại, kể cả những kim loại có điểm nóng chảy cao.
• Dễ dàng mở rộng quy mô
• Các hình dạng phức tạp với các phần thành mỏng
• Chi phí sản xuất thấp
• Các hình dạng phức tạp với các phần thành mỏng

Phần kết luận

Đúc khuôn cát là một quy trình sản xuất trong đó kim loại lỏng được đổ vào khuôn cát, có chứa một khoang rỗng với hình dạng mong muốn, và sau đó được để đông đặc. Khi đúc, vật liệu lỏng được đổ vào khuôn, sau đó đông đặc để tạo ra hình dạng mong muốn. Vật liệu đúc bao gồm kim loại, bê tông, epoxy, thạch cao và đất sét. Điều cần thiết là phải lựa chọn phương pháp/kỹ thuật phù hợp trong đúc khuôn cát, lưu ý đến loại cát dự định sử dụng.
