Đúc gang: Các loại, nguyên lý và ứng dụng

Hiểu Khái Niệm Cốt Lõi Về Sản Phẩm Đúc Bằng Gang

Phần này đi sâu vào những nguyên tắc cơ bản của việc đúc gang, khám phá định nghĩa, phương pháp sản xuất và các quy trình đúc đa dạng được sử dụng.

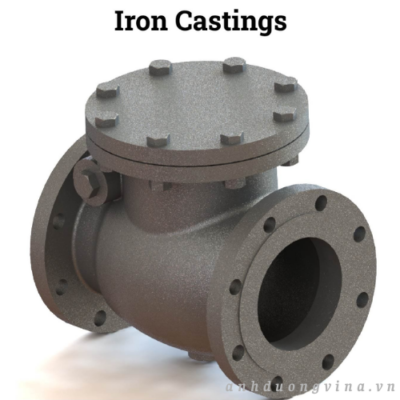

Định nghĩa về vật đúc gang

Gang đúc là một vật liệu bền chắc được tạo thành bằng cách nung chảy sắt với cacbon, giúp dễ dàng tạo hình. Nó thường có hàm lượng cacbon cao hơn thép, thường nằm trong khoảng từ 2% đến 4,3%.



Ngoài sắt, gang còn chứa các thành phần khác nhau như silic, mangan, cùng với các tạp chất nhỏ như lưu huỳnh và phốt pho. Quá trình sản xuất bắt đầu bằng việc khử quặng sắt trong lò cao, tạo ra gang nóng chảy. Sắt lỏng này được đổ vào khuôn, sau đó đông đặc thành các thỏi thô gọi là gang thỏi. Những thỏi này sau đó được nấu chảy lại cùng với phế liệu kim loại và các thành phần hợp kim khác trong lò cao để đúc lại thành sản phẩm cuối cùng.

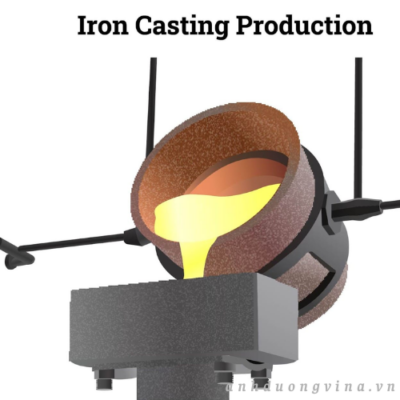

Quy trình sản xuất các sản phẩm đúc gang

Quá trình sản xuất gang bắt đầu từ gang thô, được tạo ra bằng cách nấu chảy quặng sắt trong lò cao. Gang có thể được tạo ra trực tiếp từ gang thô nóng chảy hoặc thông qua quá trình nấu chảy lại gang thô. Các chất phụ gia khác, bao gồm một lượng đáng kể sắt, thép, đá vôi và than cốc (một dạng cacbon), thường được thêm vào. Nhiều quy trình khác nhau được thực hiện để loại bỏ các tạp chất không mong muốn khỏi hỗn hợp.



Mặc dù các tạp chất như lưu huỳnh và phốt pho có thể được loại bỏ khỏi sắt nóng chảy bằng cách đốt cháy, nhưng điều này có thể vô tình làm giảm lượng carbon thiết yếu, vốn cần phải được bổ sung. Hàm lượng carbon và silic được điều chỉnh cẩn thận dựa trên ứng dụng của sản phẩm cuối cùng, thông thường duy trì carbon ở mức từ 2% đến 3,5% và silic từ 1% đến 3%. Các nguyên tố bổ sung được thêm vào trước giai đoạn đúc cuối cùng.

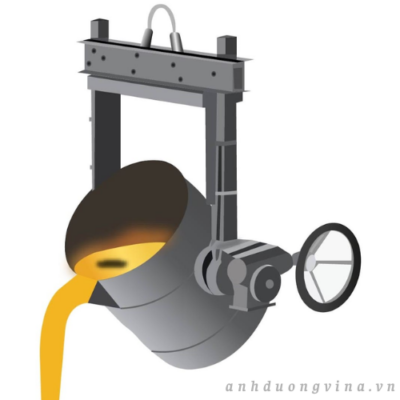

Đúc kim loại bao gồm việc rót kim loại lỏng vào khuôn, thường là thông qua một nồi nấu kim loại, có hình dạng âm bản của hình cần đúc. Kim loại chảy vào khuôn qua một ống dẫn nhỏ. Sau khi nguội, vật đúc đã đông cứng được lấy ra khỏi khuôn.

Phương pháp này lý tưởng để tạo ra các hình dạng phức tạp mà nếu không sẽ khó hoặc quá tốn kém để sản xuất. Các kỹ thuật đúc truyền thống bao gồm đúc sáp chảy, phân nhánh thành đúc ly tâm và đúc trực tiếp hỗ trợ chân không. Các phương pháp khác bao gồm đúc khuôn thạch cao và đúc cát.



Gang thường được nấu chảy trong lò cao chuyên dụng gọi là lò cao luyện gang. Ngoài ra, cũng có thể sử dụng lò cảm ứng điện hoặc lò hồ quang điện. Sau khi quá trình nấu chảy kết thúc, gang nóng chảy được chuyển sang lò giữ nhiệt hoặc thùng chứa để xử lý tiếp.

Tính chất cơ học của vật đúc gang

Các sản phẩm đúc bằng gang được biết đến với độ cứng cao, mang lại khả năng chống mài mòn và biến dạng đáng kể. Chúng thể hiện độ dẻo dai, cho phép hấp thụ năng lượng, và độ đàn hồi, cho phép khôi phục kích thước ban đầu sau khi biến dạng. Hơn nữa, các sản phẩm đúc bằng gang còn có tính dẻo, cho phép biến dạng mà không bị gãy.

Tính dễ uốn là một đặc điểm khác, cho phép các sản phẩm đúc bằng gang chịu được lực nén mà không bị vỡ. Các đặc tính cơ học đáng chú ý bao gồm độ bền kéo, đo lường ứng suất dọc tối đa trước khi đứt, và độ bền mỏi, cho biết ứng suất tối đa mà vật liệu chịu được qua nhiều chu kỳ trước khi hỏng.

Các quy trình đúc khác nhau là gì?

Đúc là một kỹ thuật sản xuất cơ bản để tạo ra các bộ phận và linh kiện kim loại bằng cách rót vật liệu nóng chảy vào khuôn, nơi nó đông đặc thành hình dạng mong muốn. Có hai loại đúc chính: đúc dùng một lần và đúc không dùng một lần. Các loại này được chia nhỏ hơn nữa dựa trên vật liệu làm khuôn—có thể là cát, thạch cao, gốm sứ hoặc kim loại—và phương pháp rót, chẳng hạn như đúc trọng lực, đúc chân không hoặc đúc áp suất thấp. Hiểu được sự khác biệt giữa mỗi công nghệ đúc là điều cần thiết để lựa chọn quy trình tốt nhất cho các ứng dụng công nghiệp, linh kiện ô tô và các dự án kỹ thuật yêu cầu các đặc tính cơ học, độ hoàn thiện bề mặt hoặc khối lượng sản xuất cụ thể.

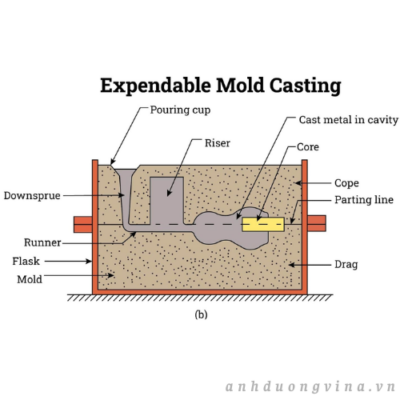

Đúc khuôn dùng một lần

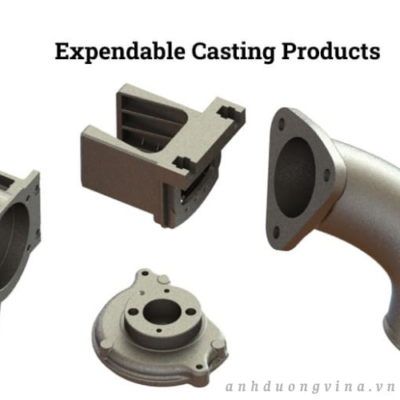

Đúc khuôn dùng một lần là một phân loại rộng bao gồm nhiều loại khác nhau như đúc cát, đúc nhựa, đúc thạch cao, đúc vỏ và đúc đầu tư. Phương pháp này sử dụng các khuôn tạm thời không thể tái sử dụng, lý tưởng cho các hình dạng phức tạp, nguyên mẫu hoặc sản xuất số lượng hạn chế. Các quy trình đúc dùng một lần này thường được áp dụng cho các bộ phận kỹ thuật, thiết bị công nghiệp và các sản phẩm kim loại chế tạo theo yêu cầu, nơi đòi hỏi hình dạng phức tạp.



So với đúc khuôn vĩnh cửu, đúc khuôn cát tiết kiệm chi phí hơn khi sản xuất các lô hàng nhỏ. Quy trình đúc khuôn cát cho phép tạo ra sản phẩm với chi phí thấp hơn và phù hợp cho cả các hoạt động quy mô nhỏ và các xưởng đúc công nghiệp lớn. Sản phẩm đúc có thể nhỏ như lòng bàn tay hoặc lớn như các bộ phận máy móc hạng nặng, cho thấy tính linh hoạt của phương pháp này.

Đúc khuôn cát thường cho phép đúc hầu hết các kim loại – bao gồm sắt, thép, nhôm và đồng – mặc dù điều này phụ thuộc vào loại cát được sử dụng cho khuôn. Đối với sản xuất số lượng lớn, quá trình đúc cần thời gian chuẩn bị từ vài ngày đến thậm chí vài tuần, với năng suất khoảng 1 đến 20 sản phẩm mỗi giờ cho mỗi khuôn. Cát xanh có màu đen, hầu như không có giới hạn trọng lượng sản phẩm, trong khi khuôn cát khô có giới hạn khối lượng thực tế. Cát được liên kết với nhau bằng đất sét, chất kết dính hóa học hoặc dầu được polyme hóa, chẳng hạn như dầu động cơ. Cát có ưu điểm là có thể được tái chế nhiều lần và yêu cầu bảo trì tối thiểu, làm cho nó trở thành một lựa chọn thân thiện với môi trường trong các xưởng đúc hiện đại.

Các kỹ thuật tạo khuôn cát bổ sung, chẳng hạn như làm lõi và thiết kế hoa văn, càng làm tăng thêm tính linh hoạt của phương pháp đúc cát. Phương pháp đúc bằng đất sét được sử dụng để tạo ra các vật thể lớn, đối xứng như pháo và chuông nhà thờ. Quá trình này bao gồm việc trộn đất sét và cát với rơm hoặc phân động vật để tạo thành đất sét. Một mô hình của vật thể, được gọi là chemise, được tạo ra từ vật liệu dễ vỡ này. Sau đó, một khuôn được xây dựng xung quanh chemise bằng cách phủ đất sét lên trên, sau đó được sấy khô hoặc nung. Sau khi lấy chemise ra, khuôn được đặt thẳng đứng trong một hố trước lò nung để rót kim loại nóng chảy. Sau khi quá trình đúc hoàn tất, khuôn được đập vỡ, minh họa tính chất sử dụng một lần của phương pháp đúc khuôn dùng một lần.

Đúc khuôn thạch cao tương tự như đúc khuôn cát nhưng sử dụng thạch cao thay vì cát làm vật liệu khuôn. Quy trình này được đánh giá cao nhờ khả năng tạo ra các chi tiết tinh xảo, các cạnh sắc nét và bề mặt hoàn thiện nhẵn mịn, rất cần thiết cho các nguyên mẫu công nghiệp và các bộ phận chuyên dụng. Phương pháp này thường mất chưa đến một tuần để chuẩn bị và có thể sản xuất từ ​​1 đến 10 sản phẩm mỗi giờ cho mỗi khuôn. Đúc khuôn thạch cao phù hợp với các vật phẩm có trọng lượng từ 30 gram đến 45 kg, cho bề mặt hoàn thiện tốt và dung sai chặt chẽ. Đúc khuôn thạch cao thường tiết kiệm hơn đối với các bộ phận phức tạp do chi phí thạch cao thấp và khả năng tạo ra các sản phẩm đúc gần như hoàn chỉnh. Tuy nhiên, nó chỉ giới hạn ở các kim loại màu có điểm nóng chảy thấp như đồng, kẽm, magie và hợp kim nhôm.



Đúc vỏ có nhiều điểm tương đồng với đúc cát, nhưng thay vì sử dụng khuôn chứa cát thông thường, nó sử dụng một lớp vỏ cát cứng để tạo thành khoang đúc. Cát được sử dụng trong quy trình này mịn hơn và được trộn với nhựa nhiệt rắn, loại nhựa này sẽ cứng lại khi được nung nóng bởi khuôn mẫu để tạo thành vỏ. Điều này giúp tạo ra bề mặt hoàn thiện mịn hơn và dung sai kích thước chặt chẽ hơn so với đúc cát truyền thống. Đúc vỏ đặc biệt phù hợp với các chi tiết phức tạp có kích thước nhỏ đến trung bình – chẳng hạn như vỏ hộp số, thân van và trục cam – mang lại độ chính xác cao hơn và bề mặt hoàn thiện mịn hơn, đáp ứng các yêu cầu sản xuất trong ngành công nghiệp ô tô và hàng không vũ trụ.

Đúc khuôn mẫu bằng sáp (còn gọi là đúc sáp mất ) là phương pháp tốt nhất để đảm bảo sản xuất các chi tiết chất lượng cao, chính xác. Những lợi ích chính của đúc khuôn mẫu bằng sáp bao gồm độ chính xác, tính toàn vẹn cấu trúc, tính linh hoạt và khả năng lặp lại, khiến nó trở thành phương pháp thiết yếu để sản xuất các chi tiết đúc phức tạp, có hình dạng chính xác với bề mặt hoàn thiện tuyệt vời. Trong quy trình này, mẫu sáp được bao quanh bởi vật liệu chịu nhiệt để tạo thành khuôn. Các mẫu sáp cần được bảo quản cẩn thận vì chúng không đủ mạnh để chịu được các lực tác động trong quá trình làm khuôn, điều này phản ánh sự cần thiết phải xử lý nhẹ nhàng và tay nghề cao. Một trong những ưu điểm của phương pháp này là sáp trong sản phẩm đúc khuôn mẫu có thể được tái chế và tái sử dụng, giúp tiết kiệm chi phí và bền vững.

Đúc khuôn mẫu là phương pháp lý tưởng để sản xuất các bộ phận hiệu suất cao với hình dạng chính xác từ nhiều kim loại và hợp kim đặc biệt, chẳng hạn như thép không gỉ, coban và titan. Quy trình này thường được lựa chọn để sản xuất các bộ phận hàng không vũ trụ, thiết bị y tế, cánh tuabin và đồ trang sức. Mặc dù đúc khuôn mẫu có thể đắt hơn các phương pháp khác, nhưng nó đặc biệt phù hợp với các sản phẩm đúc phức tạp có kích thước nhỏ và trung bình. Một trong những ưu điểm chính của đúc khuôn mẫu là các sản phẩm được sản xuất thường yêu cầu rất ít hoặc không cần gia công hoặc hoàn thiện thứ cấp, giúp tối ưu hóa chu kỳ sản xuất và giảm chi phí về lâu dài.

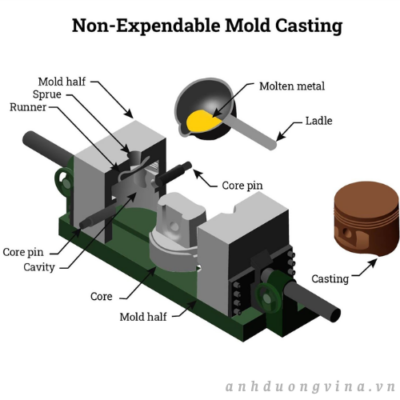

Đúc khuôn không tiêu hao

Đúc khuôn không dùng một lần, còn được gọi là đúc khuôn vĩnh cửu, khác với đúc khuôn dùng một lần ở chỗ khuôn không cần phải làm lại sau mỗi chu kỳ sản xuất. Quy trình này bao gồm các kỹ thuật đúc kim loại tiên tiến, bao gồm đúc khuôn vĩnh cửu, đúc khuôn áp lực, đúc ly tâm và đúc liên tục. Đúc khuôn không dùng một lần thường mang lại chất lượng sản phẩm được cải thiện, độ chính xác kích thước cao và kết quả đạt hình dạng cuối cùng hoặc gần như cuối cùng. Khuôn bền chắc cho phép sản xuất hàng loạt và các đặc tính cơ học ổn định, làm cho các quy trình này trở nên phổ biến trong ngành sản xuất ô tô, máy móc, hàng hải và công nghiệp.



Đúc khuôn vĩnh cửu

Đúc khuôn vĩnh cửu là một kỹ thuật đúc kim loại sử dụng khuôn có thể tái sử dụng, thường được chế tạo từ gang hoặc thép. Khuôn thường được đổ đầy bằng trọng lực – được gọi là đúc khuôn trọng lực – mặc dù phương pháp áp suất khí (đúc khuôn vĩnh cửu áp suất thấp) hoặc phương pháp hỗ trợ chân không cũng có thể được sử dụng cho các hợp kim và hình dạng chi tiết cụ thể. Một biến thể được gọi là đúc hỗn hợp lỏng được sử dụng để sản xuất các chi tiết đúc rỗng, chẳng hạn như các chi tiết trang trí rỗng và các chi tiết phức tạp. Các kim loại thường được sử dụng trong quy trình này bao gồm nhôm, hợp kim đồng, magie, và đôi khi là thép hoặc sắt có điểm nóng chảy thấp. Đúc khuôn vĩnh cửu mang lại bề mặt hoàn thiện vượt trội và các đặc tính cơ học tốt, khiến nó trở thành quy trình được lựa chọn cho piston ô tô, đầu xi lanh, phôi bánh răng và vỏ bơm.

Quy trình đúc khuôn

Quá trình đúc khuôn ép kim loại nóng chảy dưới áp suất cao vào các khoang khuôn, được gia công chính xác trên các khuôn cứng. Kim loại không chứa sắt thường được sử dụng trong sản xuất hầu hết các sản phẩm đúc khuôn—cụ thể là hợp kim gốc kẽm, đồng, nhôm và magie—mặc dù cũng có thể sử dụng hợp kim gốc sắt. Phương pháp sản xuất tốc độ cao này tạo ra các bộ phận có số lượng lớn, độ chính xác cao với chất lượng bề mặt tuyệt vời và dung sai kích thước chặt chẽ.

Đúc khuôn đặc biệt phù hợp với các ngành công nghiệp yêu cầu sản xuất hàng loạt các linh kiện có kích thước nhỏ đến trung bình, chẳng hạn như vỏ thiết bị điện tử, phụ tùng động cơ ô tô, linh kiện thiết bị gia dụng và các sản phẩm tiêu dùng. Máy đúc khuôn hiện đại cung cấp hệ thống điều khiển quy trình bằng máy tính, giúp tăng năng suất và tính nhất quán. Hiệu quả trong đúc khuôn cũng giúp giảm thiểu lãng phí, vì kim loại dư thừa thường có thể được tái chế trong quá trình sản xuất.

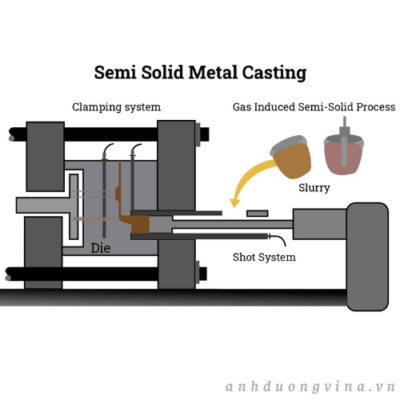

Đúc kim loại bán rắn

Đúc kim loại bán rắn là một biến thể lai tiên tiến của phương pháp đúc khuôn truyền thống, được phát triển để giảm hoặc loại bỏ độ rỗ dư thường thấy trong các sản phẩm đúc khuôn thông thường. Phương pháp này sử dụng vật liệu cấp liệu có độ nhớt cao hơn—một phần lỏng và một phần rắn—thay vì kim loại nóng chảy hoàn toàn. Một máy đúc khuôn được cải tiến được sử dụng để bơm hỗn hợp bán rắn vào khuôn thép đã được tôi cứng. Độ nhớt tăng lên và khả năng kiểm soát dòng chảy kim loại tốt hơn đảm bảo quá trình điền đầy diễn ra hỗn loạn nhưng vẫn được kiểm soát, giúp giảm thiểu độ rỗ và cải thiện tính đồng nhất của vật liệu, độ bền và khả năng chịu áp lực.



Các quy trình đúc bán rắn (ví dụ: đúc thixocasting và đúc rheocasting) lý tưởng cho các ứng dụng cần các sản phẩm đúc có hiệu suất cao và độ bền cấu trúc tốt, chẳng hạn như các bộ phận hệ thống treo ô tô và các linh kiện hàng không vũ trụ chính xác. Quy trình đúc này cung cấp các đặc tính cơ học vượt trội và giảm thiểu yêu cầu xử lý sau đúc.

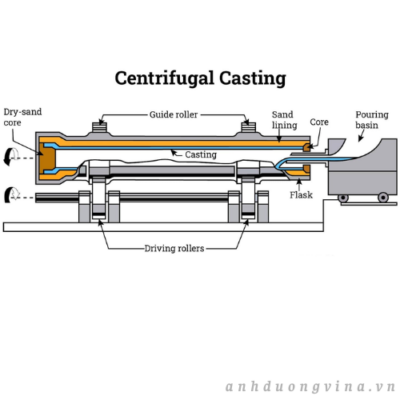

Đúc ly tâm

Đúc ly tâm là một quy trình đúc kim loại trong đó kim loại nóng chảy được rót vào khuôn hình trụ và để đông đặc trong khi khuôn quay với tốc độ cao. Lực hấp dẫn và lực ly tâm phân bố kim loại nóng chảy ra các thành ngoài, tạo ra cấu trúc vi mô dày đặc, đồng nhất và ít tạp chất. Kim loại được đưa vào trục quay, và lực tạo ra đẩy kim loại vào thành ngoài của khuôn, tạo thành các chi tiết hình trụ liền mạch đặc trưng của quá trình đúc ly tâm thực sự và bán ly tâm.

Quá trình này không phụ thuộc vào trọng lực hay áp suất vì nó tạo ra cơ chế cấp liệu cưỡng bức thông qua chuyển động quay. Có thể sử dụng khuôn cát tạm thời, vỏ khuôn hoặc khuôn vĩnh cửu trong đúc ly tâm. Thời gian sản xuất và năng suất (30 đến 50 sản phẩm mỗi giờ mỗi khuôn) được xác định bởi kích thước vật đúc và loại hợp kim, với giới hạn khối lượng thực tế mỗi sản phẩm dao động từ 2,3 kg đến 4,5 kg và tiềm năng sản lượng cả mẻ lên đến 9000 kg. Đúc ly tâm thường được sử dụng để sản xuất ống, bạc lót, vòng, lớp lót xi lanh và ống lót ổ trục, được đánh giá cao trong các ngành công nghiệp ô tô, hàng hải và máy móc hạng nặng.



Đúc liên tục

Đúc liên tục là một quy trình đúc công nghiệp tiên tiến được thiết kế để sản xuất số lượng lớn các sản phẩm kim loại có tiết diện đồng nhất và đều đặn. Trong phương pháp này, kim loại nóng chảy được rót liên tục vào khuôn làm mát bằng nước, hở cả hai đầu, cho phép một lớp vỏ kim loại rắn hình thành xung quanh lõi vẫn còn lỏng. Lõi này dần dần đông đặc từ ngoài vào trong khi đi qua khuôn. Khi kim loại đã đông đặc hoàn toàn, sợi kim loại liên tục được kéo ra khỏi khuôn với tốc độ được kiểm soát.

Sau khi đông đặc, phôi kim loại được cắt thành các đoạn có chiều dài định trước bằng máy cắt cơ khí hoặc đèn hàn oxy-axetylen di động, tùy theo yêu cầu của quá trình gia công hoặc vận chuyển tiếp theo. Đúc liên tục giúp giảm đáng kể chi phí sản xuất các sản phẩm kim loại tiêu chuẩn – như phôi thép, tấm đồng, thỏi nhôm và các hình dạng dài khác – đồng thời cải thiện chất lượng vật liệu và tính đồng nhất về cấu trúc. Phương pháp này rất cần thiết trong các nhà máy thép, xưởng đúc kim loại màu và các hoạt động đúc quy mô lớn đòi hỏi nguyên liệu thô chất lượng cao, ổn định để cán, rèn hoặc gia công.

Hiểu rõ toàn bộ các quy trình đúc – từ các hệ thống khuôn dùng một lần như đúc cát và đúc khuôn mẫu đến các kỹ thuật khuôn vĩnh cửu tiên tiến như đúc áp lực, đúc ly tâm và đúc liên tục – cho phép các kỹ sư và người mua lựa chọn quy trình phù hợp, cân bằng giữa chi phí, tính chất vật liệu, độ phức tạp của thiết kế, độ hoàn thiện bề mặt và khối lượng sản xuất yêu cầu. Để biết thêm thông tin về lựa chọn quy trình, ước tính chi phí hoặc khả năng tương thích vật liệu, hãy tham khảo ý kiến ​​của xưởng đúc hoặc nhà cung cấp vật liệu đúc chuyên nghiệp để được hỗ trợ kỹ thuật và các giải pháp tùy chỉnh.

Những loại máy móc hàng đầu nào được sử dụng để đúc gang?

Trong ngành công nghiệp đúc kim loại, việc lựa chọn thiết bị phù hợp là rất quan trọng để đạt được sản phẩm đúc gang chất lượng cao một cách hiệu quả về chi phí và năng suất. Ngày nay, các xưởng đúc dựa vào công nghệ tiên tiến và máy móc đúc khuôn hiện đại để tối ưu hóa dây chuyền sản xuất và cải thiện kết quả đúc. Nhiều nhà sản xuất cung cấp máy móc hiện đại để sản xuất gang dẻo, gang xám và các sản phẩm đúc kim loại màu khác trên khắp Bắc Mỹ. Dưới đây là năm thương hiệu nổi bật có trụ sở tại Hoa Kỳ và Canada, mỗi thương hiệu đều có một mẫu máy cụ thể làm nổi bật các tính năng riêng biệt, hệ thống đúc khuôn và khả năng công nghệ của chúng:

Công ty Hunter Foundry Machinery Corporation:

Mẫu: Dòng Hunter HLM

Tính năng: Dòng máy Hunter HLM thể hiện công nghệ đúc áp suất cao tiên tiến cho sản xuất gang đúc chính xác. Bằng cách kết hợp hệ thống thủy lực và khí nén, máy đúc tự động này mang lại độ cứng khuôn và độ chính xác kích thước nhất quán trong mỗi lần rót, giảm thiểu lỗi. Khả năng nhận dạng mẫu mạnh mẽ, giao diện người dùng thân thiện và hệ thống tự động hóa đáng tin cậy cho phép các xưởng đúc tối đa hóa năng suất và giảm thiểu thời gian ngừng hoạt động trong các dây chuyền đúc không lõi và không khuôn. Dòng máy HLM lý tưởng cho những người ưu tiên chất lượng nhất quán, bảo trì hiệu quả và sản xuất có thể mở rộng trong các ứng dụng đúc khuôn cát xanh.

Sinto America, Inc.:

Model: Máy ép khuôn không cần khuôn dòng FBO

Đặc điểm nổi bật: Dòng máy Sinto FBO là giải pháp hàng đầu trong công nghệ máy đúc không cần khuôn, được thiết kế để đơn giản hóa các hoạt động đúc. Sử dụng phương pháp đổ và nén cát tiên tiến, các máy đúc này loại bỏ nhu cầu sử dụng khuôn truyền thống, giúp quá trình tạo khuôn nhanh hơn và giảm chi phí dụng cụ. Hệ thống tự động hóa cao tối ưu hóa việc sử dụng cát và giảm yêu cầu về nhân công, đáp ứng nhu cầu của các xưởng đúc về cả tính linh hoạt và sản xuất đúc cát khối lượng lớn. Dòng máy FBO phù hợp với các nhà sản xuất đang tìm kiếm độ chính xác trong thiết kế mẫu, thay đổi mẫu nhanh chóng và hiệu quả năng lượng trong các hoạt động đúc gang của họ.

Tập đoàn DISA:

Model: Máy ép khuôn đứng DISAMATIC D3

Đặc điểm nổi bật: Máy đúc đứng DISAMATIC D3 là một thiết bị hàng đầu được thiết kế dành cho các xưởng đúc gang có yêu cầu cao và sản lượng lớn. Với quy trình đúc đứng độc đáo và phân khuôn ngang, hệ thống tự động này đạt được dung sai kích thước tuyệt vời, mật độ nhỏ gọn và tỷ lệ sai lệch cực thấp. Thời gian chu kỳ nhanh và chi phí vận hành thấp làm cho nó trở nên lý tưởng cho việc đúc các bộ phận ô tô, các bộ phận thiết bị hạng nặng và các linh kiện công nghiệp. D3 tích hợp các điều khiển quy trình tiên tiến và giám sát thời gian thực, tối ưu hóa hơn nữa năng suất đúc kim loại đen và quy trình làm việc của xưởng đúc.

Tập đoàn Roberts Sinto:

Model: Máy ép khuôn không cần khuôn dòng FDNX

Tính năng: Dòng máy Roberts Sinto FDNX giới thiệu thế hệ máy đúc không cần khuôn tiếp theo cho các ứng dụng đúc gang linh hoạt. Công nghệ đổ đầy cát có bọt khí, điều chỉnh chiều cao khuôn có thể lập trình và hệ thống nén tiên tiến cho phép sản xuất khuôn có độ bền cao, mật độ cao. Tính linh hoạt này hỗ trợ nhiều kích thước và hình dạng vật đúc khác nhau, cho phép các xưởng đúc đáp ứng các yêu cầu phức tạp của khách hàng đồng thời giảm chi phí vận hành. Dòng máy FDNX là giải pháp tối ưu cho các xưởng đúc gia công đang tìm cách cân bằng tính linh hoạt trong sản xuất, đảm bảo chất lượng và tự động hóa quy trình trong dây chuyền đúc cát của họ.

Công ty Buhler Prince Inc.:

Mẫu: Buhler Prince Casting Solutions

Đặc điểm: Buhler Prince cung cấp đầy đủ các loại máy đúc gang, bao gồm cả máy đúc áp lực cao dạng đứng và nằm ngang được thiết kế riêng cho các sản phẩm đúc phức tạp. Các hệ thống này sử dụng hệ thống điều khiển thủy lực chính xác để đảm bảo độ cứng khuôn tối ưu, khả năng tái tạo mẫu lặp lại và kết quả nén cát vượt trội. Được biết đến với kết cấu chắc chắn và độ bền vượt trội, máy móc của Buhler Prince có thể đáp ứng nhiều loại hợp kim gang và sản phẩm đúc gần như hoàn chỉnh. Thiết bị đúc của họ được tin dùng trong các xưởng đúc yêu cầu sản xuất các sản phẩm đúc khổ lớn, chất lượng cao và tích hợp liền mạch vào các dây chuyền sản xuất tự động.

Để biết thông tin chi tiết về các thông số kỹ thuật, cải tiến quy trình và ưu điểm về hiệu suất của các máy đúc gang này—như dây chuyền rót, hệ thống xử lý khuôn tự động, hệ thống tái tạo cát và công nghệ thay đổi khuôn mẫu—hãy truy cập trang web của từng nhà sản xuất hoặc liên hệ trực tiếp để được hỗ trợ và tư vấn từ nhà máy.

Khi đánh giá máy đúc gang và thiết bị xưởng đúc, cần xem xét các yếu tố như phạm vi kích thước khuôn, độ lặp lại mẫu, thời gian chu kỳ, tỷ lệ cát/kim loại, khả năng tự động hóa và hỗ trợ sau bán hàng. Việc so sánh cẩn thận sẽ đảm bảo xưởng đúc của bạn lựa chọn giải pháp tiết kiệm chi phí và tiên tiến nhất về công nghệ cho mục tiêu sản xuất của mình, cho dù đó là sản xuất linh kiện ô tô, sản phẩm đúc công nghiệp hay các bộ phận được thiết kế riêng. Đầu tư vào công nghệ xưởng đúc tiên tiến giúp nâng cao chất lượng đúc, giảm lao động thủ công và hỗ trợ khả năng mở rộng sản xuất trong tương lai.

Câu hỏi thường gặp

Sản phẩm đúc bằng gang được định nghĩa như thế nào và được sản xuất ra sao?

Đúc gang được tạo ra bằng cách nấu chảy sắt với 2–4,3% cacbon, cộng thêm silic và mangan, sau đó đổ kim loại nóng chảy vào khuôn để đông đặc. Quá trình này bao gồm tinh luyện vật liệu và có thể sử dụng lò cao, lò cảm ứng hoặc lò hồ quang tùy thuộc vào ứng dụng.

Các quy trình đúc chính để sản xuất các sản phẩm đúc bằng gang là gì?

Các quy trình đúc chính bao gồm đúc cát, đúc khuôn vỏ, đúc khuôn mẫu (đúc sáp), đúc khuôn thạch cao, đúc khuôn vĩnh cửu (đúc áp lực), đúc ly tâm, đúc kim loại bán rắn và đúc liên tục, mỗi quy trình được lựa chọn dựa trên độ phức tạp, vật liệu và nhu cầu sản lượng.

Những đặc tính cơ học nào làm cho vật đúc bằng gang phù hợp để sử dụng trong công nghiệp?

Các sản phẩm đúc bằng gang được đánh giá cao nhờ độ cứng, khả năng chống mài mòn, độ bền, độ đàn hồi, độ dẻo và khả năng định hình. Chúng cũng có độ bền kéo và độ bền mỏi cao, cho phép chúng hấp thụ năng lượng, chống biến dạng và hoạt động đáng tin cậy trong các môi trường khắc nghiệt.

Đúc khuôn cát khác với đúc khuôn vỏ và đúc khuôn mẫu như thế nào?

Đúc khuôn cát sử dụng khuôn làm từ cát để có tính linh hoạt và chi phí thấp, đúc khuôn vỏ sử dụng cát phủ nhựa để tạo ra bề mặt mịn hơn và dung sai chặt chẽ hơn, trong khi đúc khuôn mẫu sử dụng khuôn sáp và khuôn chịu nhiệt để tạo ra các bộ phận phức tạp, độ chính xác cao với khâu hoàn thiện tối thiểu.

Các loại máy đúc gang hàng đầu được sử dụng ở Bắc Mỹ là gì?

Các máy đúc gang hàng đầu Bắc Mỹ bao gồm dòng Hunter HLM, dòng Sinto FBO, DISAMATIC D3, dòng Roberts Sinto FDNX và các giải pháp đúc của Buhler Prince, mỗi loại đều cung cấp các tính năng độc đáo về tự động hóa, độ chính xác và khả năng mở rộng trong hoạt động đúc.

Các xưởng đúc ở Mỹ và Canada nên cân nhắc những yếu tố nào khi lựa chọn thiết bị đúc gang?

Các xưởng đúc ở Mỹ và Canada nên so sánh phạm vi kích thước khuôn, độ lặp lại của mẫu, thời gian chu kỳ, tỷ lệ cát/kim loại, tự động hóa và hỗ trợ sau bán hàng để lựa chọn các giải pháp đúc tiết kiệm chi phí và tiên tiến về công nghệ phù hợp với yêu cầu sản xuất của họ.

 Các loại sản phẩm đúc bằng gang khác nhau là gì?

Chương này sẽ tìm hiểu về các loại sản phẩm đúc bằng sắt khác nhau.

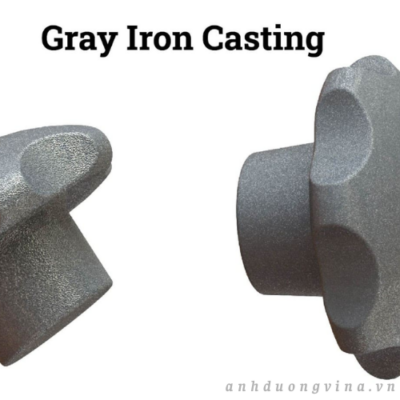

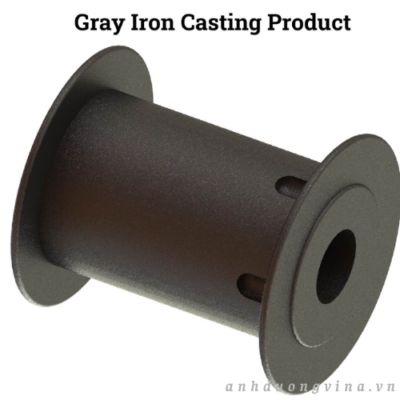

Đúc gang xám

Gang xám được phân biệt bởi cấu trúc vi mô graphit, có thể dẫn đến nứt vỡ và tạo nên màu xám cho vật liệu. Đây là loại gang được sử dụng rộng rãi nhất và thường được sử dụng dựa trên trọng lượng. Thông thường, gang xám chứa từ 2,5% đến 4% cacbon, từ 1% đến 3% silic, phần còn lại là sắt.



Loại gang này có độ bền kéo và khả năng chịu va đập thấp hơn so với thép. Tuy nhiên, độ bền nén của nó tương đương với thép cacbon thấp và trung bình.



Các tính chất cơ học của gang xám chịu ảnh hưởng bởi hình dạng và kích thước của các mảnh graphit trong cấu trúc vi mô của nó.

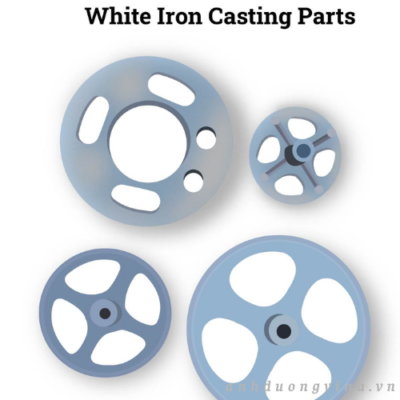

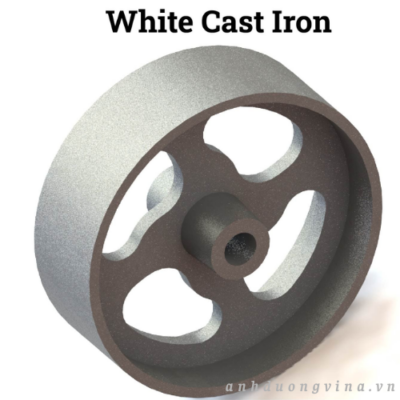

Đúc gang trắng

Loại gang này có bề mặt bị nứt vỡ và có màu trắng do sự hiện diện của cacbua sắt, còn được gọi là xementit. Trong gang trắng, cacbon đông đặc thành xementit thay vì graphit do hàm lượng silic thấp hơn và tốc độ làm nguội nhanh. Điều này dẫn đến sự hình thành các hạt xementit lớn bên trong gang.

Khi cacbua sắt hình thành, nó sẽ hút cacbon từ hỗn hợp nóng chảy ban đầu, làm cho thành phần hỗn hợp tiến gần hơn đến hỗn hợp eutectic. Pha còn lại bao gồm austenit có hàm lượng cacbon thấp hơn, sẽ chuyển hóa thành mactenxit khi nguội.



Các cacbua eutectic có trong gang trắng quá lớn để mang lại lợi ích của việc làm cứng bằng kết tủa. Trong một số loại thép, các kết tủa xementit nhỏ hơn nhiều có thể tăng cường khả năng chống biến dạng dẻo bằng cách cản trở sự chuyển động của các lệch mạng qua ma trận ferit sắt nguyên chất. Các kết tủa nhỏ này cải thiện độ cứng tổng thể của gang do độ cứng và tỷ lệ thể tích riêng của chúng. Do đó, độ cứng khối của gang có thể được ước tính bằng cách sử dụng quy tắc hỗn hợp.



Mặc dù gang trắng có độ cứng tuyệt vời, nhưng điều đó lại đánh đổi bằng độ dẻo dai. Nhìn chung, gang trắng được phân loại là loại xi măng do hàm lượng cacbua cao. Nó quá giòn để sử dụng trong các ứng dụng kết cấu nhưng được sử dụng làm bề mặt chịu mài mòn trong máy bơm bùn do độ cứng, khả năng chống mài mòn và hiệu quả về chi phí.

Làm nguội nhanh các vật đúc dày để chúng đông đặc thành gang trắng có thể là một thách thức. Tuy nhiên, có thể sử dụng phương pháp làm nguội nhanh để đông đặc một lớp gang trắng mỏng bên ngoài, trong khi phần lõi nguội chậm hơn, tạo ra gang xám. Sự kết hợp này, được gọi là đúc nguội nhanh, tạo ra lớp vỏ ngoài cứng chắc với phần lõi dẻo dai hơn.

Hợp kim gang trắng hàm lượng crom cao cho phép đúc khuôn cát các chi tiết lớn, chẳng hạn như cánh quạt nặng 10 tấn. Crom làm giảm tốc độ làm nguội cần thiết để tạo thành cacbua ở các phần dày hơn và tăng cường khả năng chống mài mòn của gang đúc.

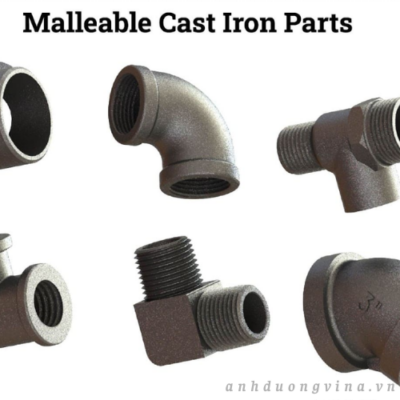

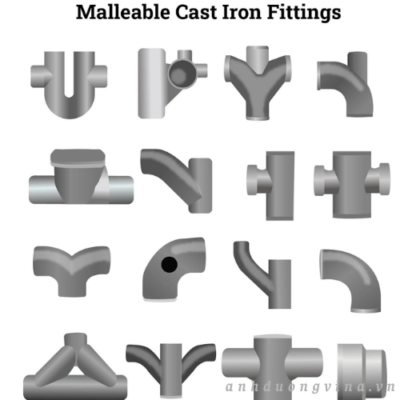

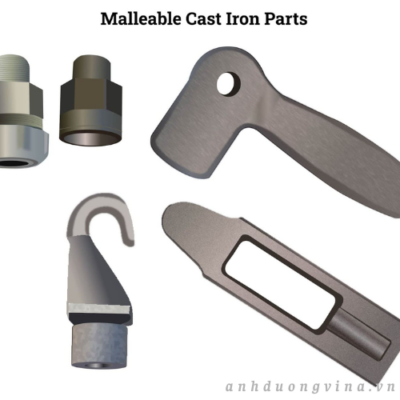

Đúc gang dẻo

Gang dẻo bắt đầu từ gang trắng và trải qua quá trình xử lý nhiệt ở khoảng 950°C trong một đến hai ngày. Sau khi nung nóng, nó được làm nguội trong cùng khoảng thời gian đó.



Trong quá trình nung nóng và làm nguội này, cacbon trong cacbua sắt chuyển hóa thành graphit, cùng với sự hình thành ferit và cacbon bổ sung. Quá trình diễn ra từ từ này cho phép sức căng bề mặt chuyển đổi graphit từ dạng vảy thành các hạt hình cầu.



Các hạt graphit hình cầu trong gang dẻo có kích thước tương đối nhỏ và phân bố cách xa nhau do tỷ lệ chiều dài/chiều rộng thấp. Các hạt này có tiết diện nhỏ hơn, giúp giảm sự lan truyền vết nứt và tập trung ứng suất so với các mảnh graphit trong gang xám. Với các ranh giới cùn, các hạt graphit hình cầu giúp giảm thiểu vấn đề tập trung ứng suất, dẫn đến các đặc tính tương tự như thép mềm.

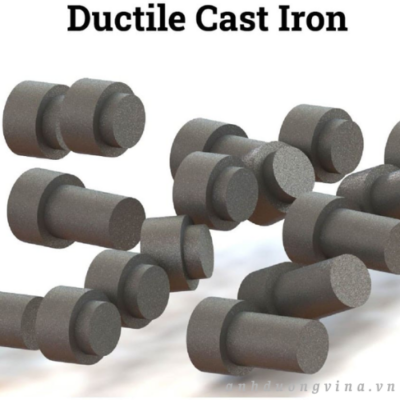

Đúc gang dẻo

Đôi khi được gọi là gang cầu, loại gang này có graphit ở dạng các nốt rất nhỏ, với graphit tạo thành các lớp đồng tâm tạo nên các nốt. Do đó, gang dẻo có đặc tính giống như thép xốp, không có hiện tượng tập trung ứng suất do các mảnh graphit gây ra.



Hàm lượng cacbon trong gang dẻo thường dao động từ 3% đến 4%, trong khi hàm lượng silic nằm trong khoảng từ 1,8% đến 2,8%. Một lượng nhỏ magiê (0,02% đến 0,1%) và xeri (0,02% đến 0,04%) được thêm vào các hợp kim này. Các nguyên tố này giúp làm chậm tốc độ kết tủa graphit bằng cách liên kết với các cạnh của các mảnh graphit.

Với sự kiểm soát cẩn thận các yếu tố này và thời gian chính xác trong quá trình đúc, cacbon có thể phân tách thành các hạt hình cầu khi vật liệu đông đặc. Điều này dẫn đến các sản phẩm đúc có hình dạng tương tự như gang dẻo nhưng có thể bao gồm các phần lớn hơn.



Các nguyên tố hợp kim

Các đặc tính của gang có thể được thay đổi bằng cách thêm vào các nguyên tố hợp kim khác nhau. Silic đóng vai trò quan trọng trong việc kiểm soát hàm lượng cacbon trong gang. Khi silic có mặt với lượng thấp, nó không loại bỏ hoàn toàn cacbon khỏi dung dịch, dẫn đến sự hình thành cacbua sắt và tạo ra gang trắng.

Ngược lại, hàm lượng silic cao hơn sẽ đẩy cacbon ra khỏi dung dịch, dẫn đến sự hình thành than chì và sản xuất gang xám. Các nguyên tố hợp kim khác, như mangan, crom, titan và vanadi, cũng ảnh hưởng đến đặc tính của gang bằng cách chống lại tác dụng của silic, giữ lại cacbon và thúc đẩy sự hình thành cacbua. Niken và đồng làm tăng độ bền và khả năng gia công của gang nhưng không làm thay đổi hàm lượng cacbon.

Graphit trong gang làm cho vật liệu mềm hơn, điều này có thể làm giảm độ co ngót, giảm độ bền và giảm mật độ. Lưu huỳnh, thường được coi là chất gây ô nhiễm, tạo thành sắt sunfua, chất này ức chế sự hình thành graphit và làm tăng độ cứng.

Lưu huỳnh cũng làm tăng độ nhớt của gang nóng chảy, dẫn đến các khuyết tật. Để giải quyết vấn đề này, mangan được thêm vào hỗn hợp nóng chảy. Mangan phản ứng với lưu huỳnh tạo thành mangan sunfua, chất này nhẹ hơn kim loại nóng chảy và nổi lên bề mặt, nơi nó được loại bỏ dưới dạng xỉ.

Để trung hòa hiệu quả tác động của lưu huỳnh, cần khoảng 1,7 lần hàm lượng lưu huỳnh trong mangan, cộng thêm 0,3%. Vượt quá lượng mangan này có thể dẫn đến sự hình thành mangan cacbua, làm tăng độ cứng và gây ra hiện tượng đông cứng nhanh. Tuy nhiên, trong gang xám, hàm lượng mangan lên đến 1% có thể cải thiện độ bền và mật độ. Niken được sử dụng rộng rãi vì nó tinh chế cấu trúc perlit và graphit, tăng cường độ dẻo dai và cân bằng độ cứng trên các độ dày tiết diện khác nhau.

Crom, khi được thêm vào với lượng nhỏ, có tác dụng làm giảm lượng graphit tự do và thúc đẩy quá trình làm nguội nhờ đặc tính ổn định cacbua mạnh mẽ của nó. Nó cũng có thể hoạt động cộng hưởng với niken. Ngoài ra, một lượng nhỏ thiếc có thể được sử dụng để thay thế crom. Đồng, thường được thêm vào với lượng từ 0,5% đến 2,5%, giúp giảm quá trình làm nguội, tinh chế graphit và cải thiện độ lưu động. Molypden, ở nồng độ từ 0,3% đến 1%, cũng góp phần làm tăng quá trình làm nguội, tinh chế graphit và cải thiện cấu trúc perlit.

Titan được thêm vào để hoạt động như một chất khử khí và khử oxy, tăng cường tính lưu động. Vanadi, thường được thêm vào với lượng từ 0,15% đến 0,5%, giúp ổn định xi măngit, tăng độ cứng và khả năng chống mài mòn và chịu nhiệt.

Zirconium hỗ trợ quá trình hình thành graphit và được thêm vào với tỷ lệ khoảng 0,1% đến 0,3%. Nó cũng hỗ trợ quá trình khử oxy và tăng tính lưu động. Đối với gang dẻo, bismuth được thêm vào với lượng nhỏ (0,002% đến 0,01%) để tạo điều kiện cho việc bổ sung nhiều silic hơn. Trong gang trắng, boron được thêm vào để tăng tính dẻo và giảm thiểu tác động làm thô của bismuth.

Các ứng dụng và lợi ích của gang đúc là gì?

Chương này sẽ tìm hiểu các ứng dụng và ưu điểm khác nhau của gang đúc.

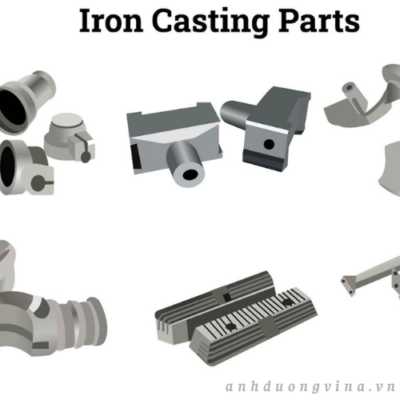

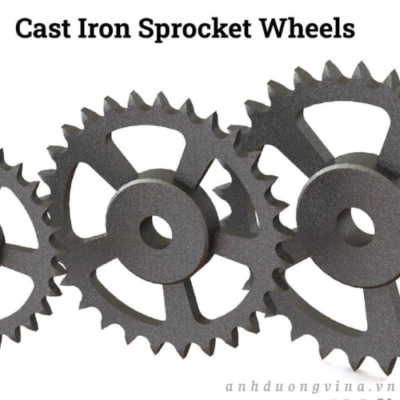

Ứng dụng của gang đúc

Gang thép được sử dụng rộng rãi trong nhiều lĩnh vực kỹ thuật khác nhau, bao gồm kỹ thuật cơ khí, xây dựng, chế biến gỗ và nhiều lĩnh vực khác.



Gang đúc được ứng dụng trong sản xuất các vật dụng trang trí như cổng, cột đèn và cột sắt trang trí. Ngoài ra, gang đúc còn được sử dụng trong xây dựng các cấu kiện chịu nén.



Gang thép được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm sản xuất ống dẫn nước, ống dẫn khí, cống rãnh, phụ kiện vệ sinh và nắp cống. Nó cũng được sử dụng trong sản xuất xích đường ray và bánh xe toa xe. Gang xám, với đặc tính chống mài mòn, thường được sử dụng để sản xuất thân động cơ, đầu xi lanh, ống góp, vỏ bọc, phôi bánh răng đốt gas và vỏ máy.



Gang trắng, nổi tiếng với tính giòn, lý tưởng cho các ứng dụng đòi hỏi khả năng chống mài mòn cao. Nó thường được sử dụng trong thiết bị phun bi, vòi phun, lớp lót máy nghiền, máy cán, vỏ bơm bùn, máy nghiền đá và má phanh đường sắt. Tính giòn của nó là do quá trình làm nguội nhanh được sử dụng trong quá trình sản xuất.

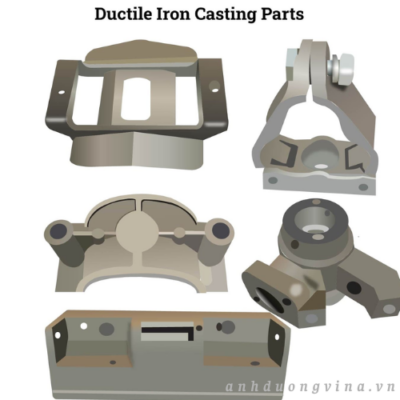

Các sản phẩm đúc gang dẻo mang lại tính linh hoạt nhờ nhiều mác thép khác nhau và được đánh giá cao về khả năng gia công, khả năng chống mỏi, độ bền kéo và khả năng chống mài mòn. Chúng được sử dụng rộng rãi trong sản xuất các bộ phận như khớp lái, các bộ phận thủy lực, trục khuỷu, bánh răng chịu tải nặng, các bộ phận hệ thống treo ô tô và bản lề cửa ô tô.



Gang dẻo có nhiều loại khác nhau và nổi tiếng với khả năng giữ và lưu trữ chất bôi trơn và các hạt mài mòn không gây mài mòn. Bề mặt xốp của nó có thể giữ lại các mảnh vụn mài mòn, làm cho nó phù hợp với các ứng dụng chịu tải nặng. Điều này bao gồm việc sử dụng trong các bề mặt ổ trục, các bộ phận xích, thanh truyền, bánh răng, các bộ phận truyền động, các bộ phận trục và toa xe lửa.



Lợi ích của gang đúc

Các sản phẩm đúc gang được sử dụng rộng rãi trong nhiều lĩnh vực nhờ các đặc tính ưu việt, bao gồm độ bền và độ dẻo. Chúng có sẵn với số lượng lớn và giá cả phải chăng. Đặc biệt, gang xám có khả năng gia công tốt, lý tưởng cho các ứng dụng như đầu xi lanh. Các sản phẩm đúc này được gia cường bằng hợp kim, giúp tăng cường khả năng chống mài mòn.

Phần kết luận

Các sản phẩm đúc bằng gang thường là kết quả cuối cùng của quá trình sản xuất trong đó vật liệu ở trạng thái nóng chảy được đổ vào khuôn và sau đó để đông đặc. Phần đã đông đặc này được gọi là sản phẩm đúc, và vật liệu đúc chủ yếu là kim loại được tạo thành sau khi trộn hai hoặc nhiều thành phần với nhau. Epoxy, đất sét và thạch cao thường được dùng làm ví dụ. Đúc gang được sử dụng đặc biệt để tạo ra các hình dạng phức tạp mà khó có thể tạo ra bằng các phương pháp sản xuất khác.
