Đồng berili: Các loại, đặc điểm và so sánh

Tìm hiểu về đồng berili

Đồng berili (BeCu) là một hợp kim được xử lý nhiệt để có độ bền vượt trội cùng với các đặc tính không nhiễm từ và không phát tia lửa điện. Nó được tạo ra bằng cách pha trộn đồng với 0,5% đến 3% berili, tạo ra một vật liệu mạnh hơn đáng kể so với các hợp kim gốc đồng khác. Hàm lượng berili quyết định cấp độ cụ thể của nó, ảnh hưởng đến cả độ bền và độ dẫn điện. Sự khác biệt này làm nổi bật những ưu điểm và đặc tính độc đáo của các cấp độ khác nhau của đồng berili.

Mặc dù đồng berili là một bước tiến hiện đại hơn trong luyện kim, nó lại hoàn toàn trái ngược với các hợp kim cổ xưa như đồng thau và đồng đỏ, vốn đã được biết đến từ nhiều thế kỷ trước. Bản thân berili được phân lập vào năm 1828 bằng phản ứng giữa berili clorua và kali. Những ứng dụng đầu tiên của đồng berili, đặc biệt là lò xo dẫn điện, xuất hiện vào năm 1920 cho các rơle tổng đài điện thoại. Đến những năm 1970, hợp kim này đã được sử dụng rộng rãi trong ngành công nghiệp ô tô và viễn thông.



Ngày nay, đồng berili được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm năng lượng (các công cụ hỗ trợ khai thác dầu khí và khai thác than), sản xuất điện, điện tử (đầu nối), cũng như kỹ thuật đông lạnh và ngành công nghiệp ô tô (các bộ phận như đế van, dẫn hướng và hệ thống chống bó cứng phanh). Chất lượng âm thanh đồng đều và độ vang của nó làm cho nó phù hợp với các nhạc cụ như tam giác, kèn trumpet, chuông và trống lục lạc. Hơn nữa, nhờ độ bền và khả năng chống chịu môi trường biển, nhờ đặc tính chống bám bẩn, nó được sử dụng trong điều kiện khắc nghiệt. Đồng berili cũng được sử dụng trong máy chụp cộng hưởng từ (MRI) để khắc phục các vấn đề liên quan đến các thành phần sắt từ.

Sự khác biệt giữa đồng berili, đồng thau và đồng đỏ là gì?

Hợp kim là sự kết hợp giữa kim loại với các kim loại khác hoặc các nguyên tố phi kim để tăng cường các đặc tính của nó cho các ứng dụng công nghiệp và sản xuất cụ thể. Trong số các hợp kim gốc đồng được sử dụng rộng rãi nhất là đồng berili, đồng thau và đồng thiếc, mỗi loại đều có những đặc tính vật lý và cơ học riêng biệt phù hợp với các loại ứng dụng kỹ thuật, điện và trang trí khác nhau. Đồng đóng vai trò là thành phần chính hoặc “dung môi” trong các hợp kim này, mang lại những lợi ích vốn có như khả năng chống ăn mòn vượt trội, giảm thiểu sự bám bẩn sinh học và khả năng dẫn nhiệt và dẫn điện đặc biệt – những đặc tính làm cho các hợp kim này trở nên có giá trị đối với các linh kiện điện, phụ kiện hàng hải và các bộ phận hiệu suất cao trong nhiều ngành công nghiệp khác nhau.

• Đồng thau : Đồng thau là một hợp kim chủ yếu gồm đồng và kẽm. Nó nổi tiếng với độ bền cơ học tốt, độ dẻo ấn tượng và khả năng gia công tuyệt vời, tất cả là nhờ tỷ lệ kẽm được pha trộn với đồng. Đồng thau có tính dễ uốn hơn đồng đỏ, cho phép nó dễ dàng được tạo hình thành các hình dạng phức tạp mà không bị gãy. Tính linh hoạt này đã khiến đồng thau trở thành vật liệu được lựa chọn từ thời tiền sử, lần đầu tiên được phát hiện vào khoảng năm 1400 trước Công nguyên, và thường được gọi là “đồng vàng” do màu sắc đặc trưng của nó, từ màu vàng xỉn đến màu đỏ nhạt, tùy thuộc vào hàm lượng kẽm.

  Đồng thau thường được sử dụng để chế tạo nhạc cụ (như kèn trumpet và kèn trombone), phụ kiện đường ống chất lượng cao, vỏ đạn, đầu nối điện và các phụ kiện trang trí. Khả năng chống ăn mòn của nó làm cho nó phù hợp với các ứng dụng hàng hải, trong khi các loại đồng thau nhẹ hơn lại phổ biến trong đồ trang sức và các chi tiết trang trí như một lựa chọn thay thế vàng giá cả phải chăng. Vì đồng thau không nhiễm từ và có đặc tính âm thanh tốt, nó vẫn là vật liệu được ưa chuộng trong cả nghệ thuật và sản xuất công nghiệp.



• Đồng thau là một hợp kim bền chắc được tạo thành bằng cách kết hợp đồng với thiếc – chất phụ gia chính – cùng với các nguyên tố như phốt pho, mangan, và đôi khi là niken hoặc nhôm cho các loại đặc biệt. Được phát hiện sớm hơn cả đồng đỏ (có niên đại từ năm 3500 trước Công nguyên), đồng thau đã đóng vai trò quan trọng trong các công cụ, áo giáp, tiền xu và tác phẩm điêu khắc trong suốt lịch sử. Về mặt vật lý, đồng thau thường cứng hơn và giòn hơn đồng đỏ, có điểm nóng chảy cao hơn và màu vàng đỏ đặc trưng giúp phân biệt nó với các hợp kim đồng khác về mặt hình ảnh.

  Nhờ độ bền vượt trội, đặc tính ma sát thấp và khả năng chống mài mòn cao, đồng thau được ưa chuộng cho các bộ phận chịu chuyển động và ứng suất lặp đi lặp lại, chẳng hạn như ổ bi, bạc lót, bánh răng và lò xo. Nó cũng thường được sử dụng cho các phụ kiện kiến ​​trúc, đầu nối điện, phụ kiện hàng hải và các tác phẩm điêu khắc cao cấp. Các biến thể của đồng phosphor và đồng nhôm có khả năng chống ăn mòn tốt hơn, làm cho chúng rất phù hợp cho các ứng dụng trong môi trường nước biển và các điều kiện công nghiệp khắc nghiệt. Bản chất bền bỉ và thẩm mỹ của đồng thau góp phần vào sự phổ biến liên tục của nó cho cả mục đích chức năng và nghệ thuật.



• Đồng berili: Đồng berili, thường được gọi là đồng thau berili, là một hợp kim đồng hiệu suất cao bao gồm đồng và khoảng 0,5–3% berili, đôi khi có thêm coban hoặc niken để tăng cường các đặc tính. Beryli, được tìm thấy trong hơn 30 loại khoáng chất khác nhau, mang lại độ bền và độ cứng vượt trội cho đồng, tạo ra một hợp kim có độ bền kéo và độ dẫn điện vượt trội so với hầu hết các hợp kim đồng khác. Vật liệu thu được có màu xám thép, kết hợp mật độ thấp với độ bền và khả năng chống mỏi đáng kể—ngay cả ở nhiệt độ cao.

  Đồng berili có giá trị đặc biệt nhờ các đặc tính không phát tia lửa điện và không nhiễm từ, khiến nó trở thành lựa chọn quan trọng để sử dụng trong môi trường nguy hiểm (như ngành dầu khí, hàng không vũ trụ và quốc phòng). Nó thường được sử dụng để sản xuất lò xo chính xác, đầu nối điện, công tắc điện tử, dụng cụ khuôn mẫu và các bộ phận cho thiết bị đo lường, nơi yêu cầu cả hiệu suất điện và cơ khí. Khả năng chống ăn mòn và gia công tuyệt vời cũng khiến nó trở thành lựa chọn hàng đầu cho các ứng dụng đòi hỏi độ tin cậy cao, tuổi thọ dài và hiệu suất ổn định dưới áp lực. Các chương tiếp theo sẽ đi sâu vào các đặc điểm riêng biệt, ưu điểm và các trường hợp sử dụng cụ thể trong ngành của hợp kim đồng berili.



Tổng quan so sánh giữa đồng berili, đồng thau và đồng thiếc: Khi xem xét loại hợp kim đồng nào phù hợp nhất với nhu cầu của bạn, điều quan trọng là phải phân tích các yêu cầu cụ thể của ứng dụng như độ bền cơ học, độ dẫn điện hoặc dẫn nhiệt, khả năng gia công, khả năng chống ăn mòn và chi phí. Ví dụ, đồng thau thường được chọn vì tính dễ gia công và vẻ ngoài trang trí, đồng thiếc vì khả năng chống mài mòn trong các ứng dụng ma sát, và đồng berili được sử dụng trong môi trường đòi hỏi sự kết hợp giữa độ bền cao, độ tin cậy về điện và an toàn, nơi cần các dụng cụ hoặc linh kiện không phát tia lửa điện.

Hiểu rõ những điểm khác biệt này giúp các kỹ sư, quản lý mua hàng và nhà sản xuất lựa chọn hợp kim tối ưu cho các bộ phận tùy chỉnh, hệ thống điện, phần cứng hàng hải, v.v. Để được hướng dẫn thêm về việc tìm nguồn cung cấp hợp kim đồng chất lượng cao, hãy xem xét tìm hiểu các nhà cung cấp đồng thau và đồng đỏ để so sánh thông số kỹ thuật sản phẩm, chứng nhận và thời gian giao hàng cho ứng dụng trong ngành của bạn. Lựa chọn đúng vật liệu sẽ mang lại lợi ích về hiệu suất, an toàn và giá trị lâu dài.

Các loại hợp kim đồng berili khác nhau?

Đồng berili, còn được gọi là BeCu hoặc đồng thau berili, là một hợp kim gốc đồng độc đáo, sở hữu sự kết hợp quý giá giữa độ bền cao, khả năng dẫn điện và khả năng chống ăn mòn. Đồng berili có thể được sản xuất dưới nhiều dạng khác nhau như tấm, thanh, dải và dây, bằng phương pháp gia công rèn hoặc đúc. Hợp kim đồng berili gia công rèn thường được tạo hình bằng các kỹ thuật gia công nóng hoặc nguội để đạt được các đặc tính cơ học chính xác. Ngược lại, đồng berili đúc được tạo ra bằng cách rót hoặc bơm kim loại nóng chảy vào khuôn. Sau quá trình tạo hình, vật liệu thường trải qua quá trình tôi cứng (tôi cứng kết tủa) để đạt được độ bền, độ cứng và khả năng gia công mong muốn.

Hợp kim đồng berili được phân loại thành hai loại chính dựa trên thành phần hóa học và các tính chất vật lý mà chúng mang lại. Các tính chất này chủ yếu bị ảnh hưởng bởi hàm lượng berili, việc bổ sung các nguyên tố hợp kim khác (như coban và niken), và các quy trình xử lý nhiệt cụ thể được sử dụng trong quá trình sản xuất. Hiểu rõ những điểm khác biệt này giúp các kỹ sư, nhà thiết kế và người mua lựa chọn loại đồng berili lý tưởng cho các ứng dụng công nghiệp đòi hỏi khắt khe, cần các kim loại đặc biệt không phát tia lửa điện, không nhiễm từ và có hiệu suất cao.

Hợp kim đồng berili cường độ cao

Hợp kim đồng berili cường độ cao, chứa từ 1,6% đến 2,05% berili, được chế tạo để có độ bền cơ học, độ bền lâu và khả năng chống mỏi và biến dạng. Độ bền vượt trội của chúng có được nhờ quá trình tôi cứng do lão hóa hoặc tôi cứng do kết tủa, một kỹ thuật luyện kim trong đó các nguyên tử berili kết tủa từ dung dịch rắn bão hòa quá mức của đồng khi hợp kim được xử lý nhiệt và làm nguội.

Trong quá trình xử lý nhiệt này, độ hòa tan của berili trong đồng giảm xuống—đặc biệt là trong khoảng nhiệt độ từ 392°F đến 860°F (200°C đến 460°C)—khiến các hạt beryllide hình thành. Các cấu trúc nano này tạo ra các biến dạng liên kết tại giao diện giữa ma trận và kết tủa, dẫn đến sự gia tăng đáng kể về độ bền kéo và độ cứng. Đồng berili được tôi cứng cũng thể hiện khả năng chống giãn nở ứng suất cao, điều này rất quan trọng đối với các bộ phận chịu tải trọng lặp đi lặp lại, chẳng hạn như lò xo công nghiệp, đầu nối điện và dụng cụ cầm tay không phát tia lửa điện. Các đặc tính bổ sung bao gồm khả năng chống ăn mòn vượt trội, khả năng gia công và khả năng tạo hình thành các hình dạng phức tạp.

Các hợp kim đồng berili cường độ cao đáng chú ý bao gồm:

C17200 hoặc Hợp kim 25

Hợp kim C17200, được biết đến với tên gọi Hợp kim 25, là loại hợp kim đồng berili cường độ cao được sử dụng rộng rãi nhất. Với hàm lượng berili 2%, nó đạt được độ bền kéo vượt quá 200 ksi và độ cứng Rockwell C45, sánh ngang với thép tôi cứng. Với độ dẫn điện tối thiểu 22% IACS, Hợp kim 25 mang lại sự kết hợp hiếm có giữa hiệu suất điện và cơ học. Độ bền mỏi cao, khả năng chống giãn nở ứng suất ở nhiệt độ cao và độ ổn định kích thước tuyệt vời khiến nó trở nên lý tưởng cho các bộ phận quan trọng trong ngành dầu khí, hàng không vũ trụ và quốc phòng.

Trong ép phun nhựa, C17200 là lựa chọn hàng đầu cho các chi tiết khuôn và lõi khuôn nhờ khả năng dẫn nhiệt vượt trội—cao hơn đến bốn lần so với thép khuôn tiêu chuẩn. Đặc tính này giúp làm nguội các chi tiết đúc nhanh hơn và đồng đều hơn, giảm thời gian chu kỳ, giảm thiểu biến dạng và cải thiện chất lượng sản phẩm. Tính chất không nhiễm từ và không phát tia lửa điện của hợp kim cũng cho phép sử dụng trong môi trường công nghiệp có nguy cơ cháy nổ hoặc ăn mòn.



C17300 hoặc Hợp kim M25

Hợp kim C17300, còn được gọi là hợp kim M25 hoặc “đồng berili pha chì”, chứa từ 0,2% đến 0,6% chì để tăng cường khả năng gia công. Việc bổ sung chì giúp giảm mài mòn dụng cụ và hiện tượng sứt mẻ trong quá trình cắt tốc độ cao, giúp C17300 trở thành lựa chọn hàng đầu để gia công các chi tiết chính xác phức tạp trong ngành điện tử, ô tô, bán dẫn và hàng không vũ trụ. Bên cạnh khả năng gia công dễ dàng, hợp kim M25 còn có khả năng chống mỏi và mài mòn vượt trội, cũng như các chỉ số hiệu suất độ bền cao tương tự như hợp kim 25.

Với khả năng dẫn nhiệt cao, chống ăn mòn, dễ đánh bóng và có thể rèn hoặc hàn (trừ hàn oxy-axetylen), C17300 thường được sử dụng trong sản xuất lò xo , ốc vít cầu chì, đầu nối, que hàn điểm, con lăn hàn đường nối, đầu đúc khuôn và dụng cụ khuôn ép phun. Những đặc tính này làm cho C17300 trở nên không thể thiếu đối với các nhà sản xuất đang tìm kiếm các giải pháp hợp kim đồng hiệu suất cao, đáng tin cậy cho các ứng dụng tiên tiến.



C17000 hoặc Hợp kim 165

Hợp kim C17000, hay hợp kim 165, có hàm lượng berili thấp hơn so với C17200, dẫn đến độ bền giảm nhẹ nhưng hiệu quả chi phí được cải thiện. Hợp kim đồng có độ bền cao, có khả năng tôi cứng theo thời gian này duy trì các đặc tính cơ học mạnh mẽ ngay cả ở nhiệt độ cực thấp, kết hợp độ cứng, độ dẻo và độ ổn định nhiệt. C17000 được ưa chuộng trong sản xuất các dụng cụ công nghiệp, ốc vít, vòng bi, bạc lót, các bộ phận hàn điện trở và các ứng dụng đòi hỏi sự cân bằng giữa độ bền và độ dẫn điện.

Với khả năng gia công vượt trội, khả năng tôi cứng khi cán và khả năng chống kẹt ren (với chính nó hoặc với thép không gỉ), C17000 có thể được hàn thiếc, hàn đồng thau, hàn hồ quang, hàn điểm và hàn giáp mối, nhưng không được khuyến khích sử dụng cho hàn oxy-axetylen. Độ dẫn điện cân bằng và độ bền mỏi cao của nó hỗ trợ việc sử dụng trong các đầu nối điện tử, rơle và các cụm cơ khí chuyển động, đáp ứng nhu cầu của người dùng về một hợp kim đồng berili đáng tin cậy và đa năng.

Hợp kim đồng berili có độ dẫn điện cao:

Hợp kim đồng berili có độ dẫn điện cao chứa nồng độ berili thấp hơn (thường từ 0,2%–0,7%) cùng với coban và niken để tăng cường hơn nữa khả năng dẫn điện và dẫn nhiệt. Các hợp kim đồng này được thiết kế cho các ứng dụng cần truyền tải năng lượng hiệu quả, khả năng tạo hình tuyệt vời và độ bền cơ học vừa phải. Mặc dù việc tăng hàm lượng berili thường làm tăng độ bền của hợp kim nhưng lại làm giảm khả năng dẫn điện (một sự đánh đổi được quan sát thấy ở các hợp kim đồng khác như đồng thau và đồng đỏ), các loại hợp kim này mang lại sự cân bằng tối ưu cho các linh kiện điện và điện tử hiệu suất cao.

Các hợp kim đồng berili có độ dẫn điện cao phổ biến bao gồm:

C17510 hoặc Hợp kim 3

Hợp kim C17510, hay Hợp kim 3, chứa 0,2%–0,6% berili và 1,4%–2,2% niken, tạo nên độ dẫn nhiệt và dẫn điện cao trong khi vẫn duy trì độ bền vừa phải và khả năng chống mỏi nhiệt. Hợp kim 3 thường được chỉ định sử dụng trong cáp điện và cáp tín hiệu trong các hoạt động khai thác dầu khí ngoài khơi, cũng như trong thiết bị đóng cắt, tiếp điểm rơle và đầu nối pin, nơi yêu cầu truyền tải dòng điện đáng tin cậy và độ bền dưới tác động lặp đi lặp lại.

Với độ bền kéo 140 ksi, độ cứng Rockwell B100 và độ dẫn điện từ 45%–60% IACS (Tiêu chuẩn đồng ủ quốc tế), C17510 thể hiện hiệu suất mạnh mẽ trong các điện cực hàn điểm và hàn đường nối để ghép nối các vật liệu có điện trở cao. Nó có nhiều dạng sản phẩm khác nhau như dây, dải và thanh – trở thành hợp kim đồng berili có độ dẫn điện cao thiết yếu cho các cụm lắp ráp điện và cơ khí quan trọng, đòi hỏi độ tin cậy cao.



C17500 hoặc Hợp kim 10

Hợp kim C17500, còn được gọi là Hợp kim 10, chứa 0,4%–0,7% berili và hàm lượng coban cao hơn, từ 2,4%–2,7%. Hợp kim này có các tính chất cơ học và vật lý tương tự như C17510, nhưng có khả năng gia công nóng và nguội tốt hơn, đặc biệt hiệu quả cho việc đúc và chế tạo khuôn mẫu. Mặc dù có độ dẫn nhiệt thấp hơn một chút so với Hợp kim 3, C17500 được ưa chuộng trong các ứng dụng chuyên biệt, nơi hiệu suất ở nhiệt độ cao và khả năng chịu đựng dưới các ứng suất cơ học nặng là rất cần thiết.

Các đặc tính của C17500—độ bền kéo lên đến 140 ksi, độ cứng Rockwell B100 và độ dẫn điện IACS 45%–60%—đáp ứng các yêu cầu khắt khe đối với que hàn, tiếp điểm công nghiệp và thiết bị đóng cắt tải nặng. Tất cả các hợp kim đồng berili dòng C175 đều chứa coban, trong khi Hợp kim 3 có thêm niken, mang lại cho các kỹ sư sự linh hoạt trong thiết kế để đáp ứng các yêu cầu về hiệu suất điện và cơ khí.



Hợp kim 10X

Hợp kim 10X là một hợp kim đồng berili độc quyền, bao gồm đồng, coban, berili và zirconi, được chế tạo đặc biệt để mang lại hiệu suất cao ở nhiệt độ cao. Nó duy trì độ bền và độ dẻo tuyệt vời lên đến 806°F (430°C), kết hợp với khả năng chống nứt do nhiệt và mỏi vượt trội. Những đặc tính này rất lý tưởng cho các ứng dụng hệ thống truyền động ô tô đòi hỏi khắt khe, chẳng hạn như đế van xả và buồng đánh lửa sớm, nơi độ tin cậy trong điều kiện nhiệt độ khắc nghiệt là rất quan trọng.

Hợp kim 310

Hợp kim 310, một hỗn hợp của đồng, berili, niken và coban, thể hiện những đặc tính tốt nhất của cả C17500 và C17510. Với khả năng dẫn điện và dẫn nhiệt vượt trội kết hợp với độ bền và độ cứng cao, hợp kim 310 thường được lựa chọn cho que hàn, khuôn đúc kim loại màu, vòi phun và đầu pít tông. Khả năng chống mỏi nhiệt vượt trội và tỷ lệ hiệu suất chi phí tuyệt vời khiến nó được sử dụng rộng rãi trong các ngành công nghiệp sản xuất, nơi tuổi thọ dụng cụ và tính toàn vẹn của chi tiết là ưu tiên hàng đầu.

Sự kết hợp độc đáo giữa các đặc tính vật lý và giá cả phải chăng đã tạo nên sự khác biệt của hợp kim 310 đối với những người dùng đang tìm kiếm các hợp kim đồng đặc biệt, bền, có độ dẫn điện cao cho các quy trình gia công và hàn kim loại.



Câu hỏi thường gặp

Điều gì làm cho đồng berili khác với đồng thau và đồng đỏ?

Đồng berili sở hữu sự kết hợp độc đáo giữa độ bền cao, tính không nhiễm từ và không phát tia lửa điện, vượt trội hơn đồng thau và đồng đỏ trong các môi trường đòi hỏi độ tin cậy về điện và độ bền cơ học.

Những ngành công nghiệp nào thường sử dụng hợp kim đồng berili?

Đồng berili được sử dụng trong khai thác năng lượng, điện tử, ô tô, sản xuất điện, hàng hải, công nghệ đông lạnh và nhạc cụ nhờ độ bền, độ đàn hồi, tính dẫn điện và khả năng chống chịu môi trường khắc nghiệt.

Các loại hợp kim đồng berili chính là gì?

Hợp kim đồng berili được phân loại thành các loại có độ bền cao (như C17200, C17300 và C17000) và các loại có độ dẫn điện cao (C17510, C17500, Hợp kim 10X, Hợp kim 310), mỗi loại đều có sự cân bằng độc đáo giữa độ bền và hiệu suất điện.

Tại sao hợp kim 25 (C17200) lại phổ biến trong việc chế tạo khuôn ép phun?

Hợp kim 25, hay C17200, có độ bền và khả năng dẫn nhiệt vượt trội, cho phép làm nguội nhanh hơn và giảm thời gian chu kỳ trong quá trình ép phun, đồng thời giảm thiểu hiện tượng cong vênh của chi tiết và nâng cao chất lượng sản phẩm.

Những hợp kim đồng berili nào phù hợp để chế tạo đầu nối điện?

Các hợp kim đồng berili có độ dẫn điện cao như C17510 (Hợp kim 3) và C17500 (Hợp kim 10) thường được sử dụng cho các đầu nối, rơle và tiếp điểm đòi hỏi khả năng truyền tải dòng điện tuyệt vời và độ bền cao dưới tác động của ứng suất.

Hợp kim đồng berili có hữu ích trong môi trường biển không?

Đúng vậy, đặc tính chống ăn mòn và chống bám bẩn của đồng berili khiến nó trở nên lý tưởng cho các phụ kiện và linh kiện hàng hải hoạt động trong môi trường khắc nghiệt hoặc nước mặn.

Đặc điểm của đồng berili là gì?

Đồng berili nổi tiếng là loại hợp kim đồng có độ bền cao nhất, đồng thời vẫn giữ được khả năng dẫn nhiệt và dẫn điện tuyệt vời. Những đặc điểm nổi bật này khiến nó được đánh giá cao. Hợp kim đồng berili cường độ cao có thể đạt độ bền kéo vượt quá 200 ksi (khoảng 1.400 MPa). Độ bền và độ cứng đáng kể này đạt được thông qua quá trình xử lý nhiệt gọi là làm cứng kết tủa, trong đó berili được kết tủa từ hỗn hợp hợp kim.

Các đặc tính độc đáo khác của đồng berili, giúp phân biệt nó với các kim loại khác, bao gồm:

Không phát tia lửa điện khi tiếp xúc với kim loại

Một trong những đặc điểm nổi bật nhất của đồng berili là khả năng ngăn ngừa tia lửa ma sát khi va chạm với các kim loại khác. Điều này làm cho nó trở thành lựa chọn lý tưởng cho các dụng cụ được sử dụng trong môi trường dễ xảy ra cháy nổ, chẳng hạn như giàn khoan dầu và mỏ than. Nếu một hạt đồng berili bị bong ra và nóng lên, nó sẽ nguội nhanh chóng và khó có khả năng gây cháy các vật liệu dễ cháy gần đó.



Khả năng chống mài mòn và trầy xước

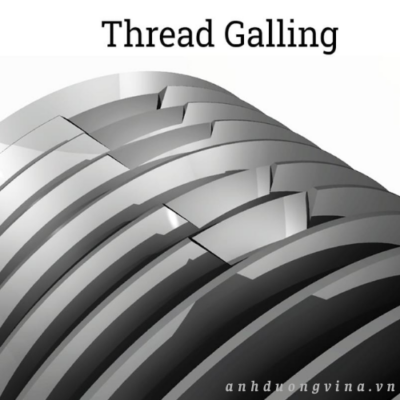

Hiện tượng mài mòn do ma sát (galling) là một dạng mài mòn cơ học trên bề mặt kim loại do sự bám dính và ma sát, đặc biệt là khi không có chất bôi trơn. Hiện tượng này thường xảy ra khi hai kim loại trượt lên nhau dưới tác dụng của lực nén, chẳng hạn như trong các mối nối ren. Đồng beryllium có khả năng chống mài mòn này, thể hiện ma sát và hư hại bề mặt tối thiểu ngay cả dưới tải trọng nặng và rung động liên tục. Ngoài ra, nó còn có khả năng chống mài mòn tuyệt vời.



Tính chất không từ tính

Là một kim loại không chứa sắt, đồng berili vốn dĩ không có từ tính. Điều này có nghĩa là từ trường không ảnh hưởng đến hiệu suất hoạt động của các bộ phận làm từ đồng berili. Không giống như một số hợp kim kim loại khác, đồng berili không thể hiện tính chất từ ​​tính hoặc bị nhiễm từ trong quá trình gia công và tạo hình.

Khả năng thích ứng tuyệt vời với nhiệt độ khắc nghiệt.

Độ bền kéo và độ dẻo dai của đồng berili được duy trì ở nhiệt độ khắc nghiệt, ngay cả khi tiếp xúc trong thời gian dài. Đồng berili có thể được sử dụng trong điều kiện nhiệt độ cực thấp, trong khi thép trở nên giòn ở nhiệt độ rất thấp. Hiệu suất của đồng berili ở nhiệt độ cao vượt trội so với các hợp kim đồng khác . Điều này cùng với độ cứng vốn có của nó là lý do tại sao đồng berili thường được sử dụng trong các dụng cụ đúc và điện cực hàn.



Khả năng chống ăn mòn

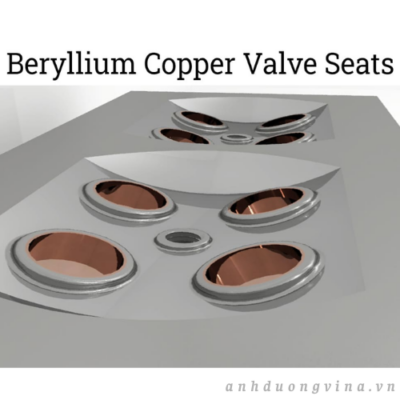

Đồng berili có khả năng chống ăn mòn cao trong môi trường khắc nghiệt, không dễ bị xỉn màu và được bảo vệ khỏi sự bám bẩn sinh học. Không giống như thép không gỉ, có thể bị nứt do ăn mòn ứng suất trong điều kiện hàm lượng clorua cao, đồng berili không bị ảnh hưởng bởi clo. Điều này làm cho nó trở thành lựa chọn tuyệt vời để sử dụng trong môi trường mặn và trong ngành công nghiệp dầu khí.

Đồng berili thích hợp để xử lý thường xuyên nhiều loại hóa chất như glycol, ketone, hydrocarbon và ester. Tuy nhiên, sự hiện diện của các tạp chất như sulfide, axit và muối trong các chất này có thể đẩy nhanh quá trình ăn mòn. Ngoài ra, khói thải ra trong quá trình đóng rắn polyvinyl clorua và silicon lưu hóa ở nhiệt độ phòng cũng có thể dẫn đến ăn mòn các bộ phận bằng đồng berili.

Khả năng gia công tốt

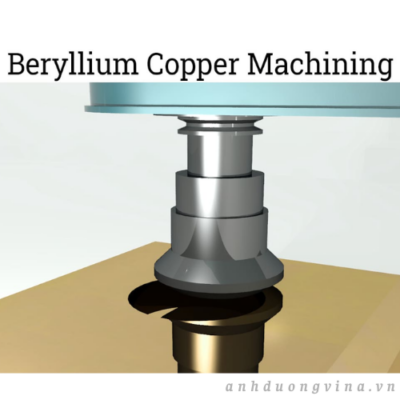

Đồng berili tương đối dễ gia công. Nó thường được tạo hình và gia công trước khi trải qua quá trình tôi cứng. Trước khi tôi cứng, đồng berili có độ cứng vừa phải và độ dẻo cao, tạo điều kiện thuận lợi cho việc chế tạo.



Ngoài ra, đồng berili có khả năng chống lại hiện tượng giòn hydro, một tình trạng trong đó các nguyên tử hydro bị mắc kẹt trong cấu trúc vi mô của kim loại trong các quá trình như hàn, tạo hình nóng hoặc mạ điện. Các bộ phận bị ảnh hưởng bởi hiện tượng giòn hydro có thể dễ bị nứt dưới tác động của ứng suất. Khả năng chống lại hiện tượng này của đồng berili giúp duy trì tính toàn vẹn và hiệu suất của nó trong nhiều ứng dụng khác nhau.

Tính ổn định về kích thước

Quá trình kết tủa lão hóa đối với đồng berili giúp tăng cường đáng kể độ bền và độ cứng, dẫn đến cải thiện độ ổn định kích thước trong các thao tác dập và cắt. Xử lý nhiệt này giúp giải phóng hiệu quả các ứng suất bên trong, đảm bảo rằng chi tiết kim loại duy trì hình dạng và độ chính xác trong các quá trình cơ khí khác nhau.

Quá trình xử lý nhiệt đối với đồng berili?

Xử lý nhiệt đồng berili bao gồm một chuỗi các chu kỳ nung nóng và làm nguội chính xác, giúp tạo ra các tính chất cơ học mong muốn cho vật liệu. Quá trình xử lý này giúp tăng cường đáng kể độ bền, độ dẻo dai và khả năng gia công của đồng berili. Nó có thể áp dụng cho cả hợp kim đồng berili được gia công và đúc.

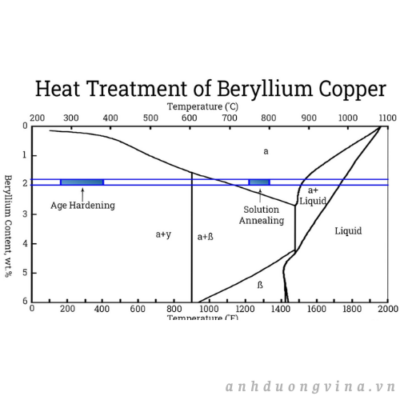

Các trạng thái vật lý của đồng berili ở các nhiệt độ và nồng độ khác nhau được thể hiện trong giản đồ pha nhị phân bên dưới. Giản đồ này là một nguồn tài liệu quý giá để hiểu quá trình xử lý nhiệt. Các tính chất nhiệt của đồng berili, chẳng hạn như điểm nóng chảy và điểm sôi, bị ảnh hưởng bởi hàm lượng berili.



Quá trình xử lý nhiệt đối với đồng berili bao gồm hai giai đoạn chính: ủ dung dịch và kết tủa lão hóa.

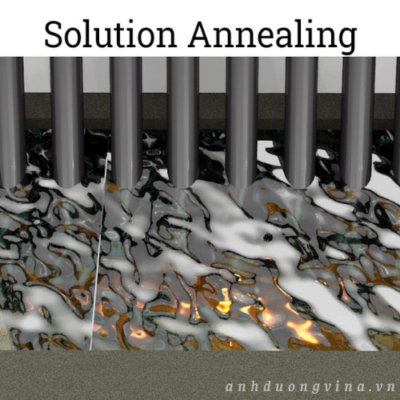

Ủ dung dịch

Quá trình ủ dung dịch thường được thực hiện tại nhà cung cấp và chuẩn bị mẫu đồng berili cho quá trình tôi cứng. Ở giai đoạn này, các kết tủa berili được hòa tan trong ma trận đồng để tạo thành dung dịch đồng berili bão hòa, thông qua sự khuếch tán của các nguyên tử berili trong pha alpha. Quá trình này cũng đảm bảo nồng độ berili đồng đều trong hệ hợp kim và điều chỉnh kích thước hạt. Tùy thuộc vào thành phần hợp kim, đồng berili được nung nóng ở nhiệt độ thấp hơn một chút so với nhiệt độ hóa rắn, dao động quanh mức 1450⁰F (790⁰C) đối với hợp kim cường độ cao và 1652⁰F (900⁰C) đối với hợp kim dẫn điện cao, cho đến khi thu được hỗn hợp đồng nhất ở trạng thái rắn. Tại đường cong hóa rắn (đường cong BC) trong giản đồ pha nhị phân, pha rắn và pha lỏng của đồng berili cùng tồn tại. Nhiệt độ hóa rắn giảm khi nồng độ berili tăng. Nhiệt độ và thời gian ủ được kiểm soát để ngăn ngừa sự phát triển hạt và sự nóng chảy không mong muốn.



Sau quá trình ủ, để duy trì cấu trúc bão hòa quá mức ở nhiệt độ phòng, đồng berili được làm nguội nhanh bằng cách nhúng vào nước. Quá trình làm nguội nhanh này tạo ra một kim loại mềm và dẻo, có thể dễ dàng gia công nguội thông qua các quy trình như tạo hình, kéo sợi hoặc cán.

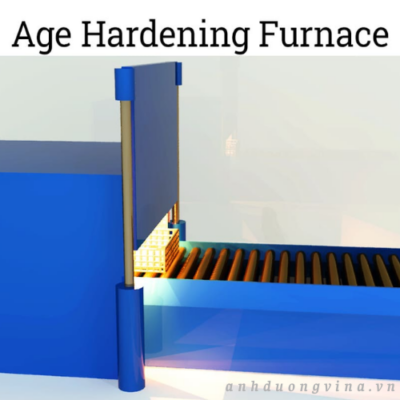

Làm cứng theo thời gian

Tôi cứng bằng phương pháp lão hóa, còn được gọi là tôi cứng bằng kết tủa, bao gồm việc nung nóng hợp kim đồng berili đã được ủ đến nhiệt độ dưới điểm hòa tan, sau đó làm nguội chậm. Quá trình này thường diễn ra trong lò nung ở nhiệt độ từ 392-752°F (200-400°C) trong một giờ hoặc hơn. Trong giản đồ pha nhị phân, dưới nhiệt độ hòa tan, berili và đồng tạo thành các pha rắn riêng biệt. Nhiệt độ hòa tan tăng lên khi hàm lượng berili cao hơn. Quá trình tôi cứng được thực hiện sau khi hợp kim đồng berili đã được tạo hình và định hình.

Sự tăng cường độ bền của đồng berili là do sự kết tủa berili từ dung dịch, xảy ra trong quá trình làm nguội chậm. Khi nhiệt độ giảm, độ hòa tan của berili trong ma trận đồng giảm, dẫn đến sự hình thành các pha beryllide dọc theo ranh giới hạt. Sự kết tủa này làm tăng độ cứng và độ bền của vật liệu.

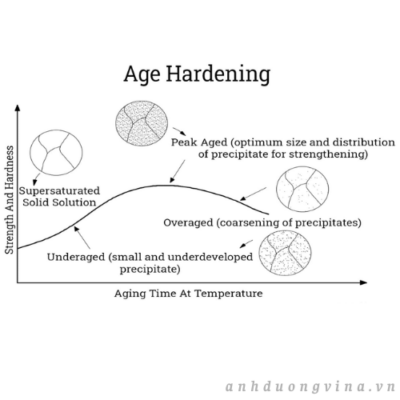

Nhiệt độ và thời gian nung là những yếu tố quan trọng trong quá trình tôi cứng lão hóa, ảnh hưởng đến các tính chất vật lý của vật liệu như độ bền và độ dẫn điện. Các điều kiện tôi cứng lão hóa cụ thể có thể được điều chỉnh dựa trên ứng dụng dự định của linh kiện đồng berili. Các điều kiện tôi cứng lão hóa điển hình bao gồm:

• Ép nhiệt dưới nhiệt độ cao: Ép nhiệt dưới nhiệt độ cao được thực hiện ở nhiệt độ nung thấp hơn và/hoặc thời gian nung ngắn hơn. Ép nhiệt dưới nhiệt độ cao giúp miếng đồng berili giãn dài đồng đều, tăng độ dẻo và độ dai. Tuy nhiên, độ bền và độ cứng thấp hơn mức tối ưu.
• Quá trình lão hóa quá mức: Mặt khác, quá trình lão hóa quá mức được thực hiện ở nhiệt độ nung cao hơn và/hoặc thời gian nung dài hơn. Điều kiện làm cứng do lão hóa này tạo ra một mảnh đồng berili có độ ổn định nhiệt và kích thước, dẻo dai, bền chắc, và có độ dẫn điện và dẫn nhiệt cao.
• Quá trình lão hóa đạt đỉnh: Trạng thái hóa cứng này đạt được nhờ nhiệt độ và thời gian nung tối ưu, mang lại độ bền kéo, độ cứng, độ dẫn nhiệt và dẫn điện cao nhất.



Trong quá trình tôi cứng kim loại, oxit berili và đồng có thể hình thành trên bề mặt kim loại. Quá trình oxy hóa này là không thể tránh khỏi, ngay cả trong môi trường hydro tinh khiết hoặc điều kiện chân không, nhưng nó không ảnh hưởng tiêu cực đến hiệu suất của vật liệu. Tuy nhiên, đối với các ứng dụng liên quan đến mạ hoặc hàn, việc loại bỏ các oxit bề mặt này là rất quan trọng để đảm bảo liên kết và chức năng hoạt động tốt.

Các biện pháp xử lý an toàn đối với đồng berili?

Đồng berili, giống như các hợp kim kim loại khác, có thể gây nguy hiểm cho sức khỏe. Các cách thức xâm nhập vào cơ thể người và những tác động tiềm tàng đến sức khỏe bao gồm:

• Hít phải bụi và khói. Các hoạt động như mài, cắt mài mòn, đánh bóng và gia công điện hóa tạo ra các hạt đồng berili mịn. Xử lý nhiệt và hàn có thể tạo ra khói có nồng độ berili thấp đến trung bình. Các hạt đồng berili có thể gây kích ứng mũi, họng, phổi và niêm mạc. Tiếp xúc lâu dài với các hạt đồng berili có thể gây ra một bệnh phổi nghiêm trọng gọi là bệnh berili mãn tính (CBD) ở những người dễ mẫn cảm.

  Beryllium được biết đến là chất gây ung thư ở người. Công nhân tham gia sản xuất đồng beryllium có nguy cơ cao mắc ung thư phổi.

• Nuốt phải do vô tình hoặc do ăn phải thức ăn và đồ uống bị nhiễm beryllium copper. Beryllium copper không gây tác dụng gì khi nuốt phải với lượng nhỏ. Tuy nhiên, liều lượng lớn có thể gây loét, vàng da, và tổn thương thận và gan.
• Khả năng thẩm thấu qua da hoặc mắt của các hạt đồng berili mịn. Vì đồng berili không tan ở nhiệt độ phòng nên nó không thể thẩm thấu qua da và mắt, do đó không gây nguy hiểm khi xử lý ở dạng rắn hoặc khối lượng lớn. Tuy nhiên, nó có thể gây dị ứng da đối với một số người và có thể gây kích ứng mắt.

Để giảm thiểu rủi ro về sức khỏe khi xử lý đồng berili và bảo vệ người lao động khỏi tiếp xúc với bụi và khói độc hại, các biện pháp thực hành sau đây được khuyến nghị trong ngành:



• Trong quá trình gia công, cần sử dụng chất làm mát và chất bôi trơn để thu gom bụi và vụn đồng berili.
• Nhân viên phải đeo thiết bị bảo hộ cá nhân. Người vận hành lò nung phải đeo mặt nạ thở chuyên dụng có cung cấp khí.
• Cần lắp đặt hệ thống lọc không khí.
• Cần theo dõi hàm lượng berili trong không khí tại nơi làm việc. Giới hạn phơi nhiễm nghề nghiệp do OSHA quy định là 2 microgam berili trên mỗi mét khối không khí (2 µg/m3) cho ca làm việc 8 giờ.

Đồng berili thường được sử dụng trong những lĩnh vực nào?

Những đặc tính vượt trội của đồng berili đã dẫn đến việc nó được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và thương mại. Nghiên cứu, thử nghiệm và thực nghiệm liên tục đã hé lộ nhiều công dụng khác ngoài vai trò ban đầu là vật liệu dẫn điện có độ bền cao. Một ưu điểm đáng kể của đồng berili là tính đàn hồi, giúp nó có độ bền gấp đôi so với các hợp kim đồng khác.

• Các phần tử đàn hồi dẫn điện: Hơn 60% đồng berili được sử dụng làm các phần tử đàn hồi cho công tắc, lưỡi gà, tiếp điểm, ống thổi và màng ngăn.
• Vòng bi: Vòng bi phải có khả năng chống mài mòn tốt do ma sát mà chúng tạo ra. Vì hợp kim đồng berili có khả năng chống mài mòn vượt trội, chúng đang được sử dụng làm vòng bi trong máy tính và máy bay. Một số hãng hàng không đã dần thay thế các vòng bi đồng hiện tại của họ bằng vòng bi đồng berili.
• Dụng cụ: Một mối lo ngại thường trực trong ngành công nghiệp dầu khí và hóa chất là hiện tượng phát tia lửa điện ngẫu nhiên, rất nguy hiểm và có thể dẫn đến cháy nổ. Vì đồng berili không phát tia lửa điện, nên nó thường được sử dụng để chế tạo dụng cụ cho các ngành công nghiệp mà tia lửa điện là một mối nguy hiểm.
• Khuôn đúc: Độ cứng, độ bền, khả năng dẫn nhiệt và khả năng đúc của đồng berili đã biến nó thành vật liệu lý tưởng để sản xuất khuôn đúc có khả năng tạo ra các hình dạng phức tạp, độ chính xác cao. Ngoài ra, khuôn đồng berili mang lại bề mặt hoàn thiện tốt với hoa văn rõ nét trong chu kỳ sản xuất ngắn.
• Nhạc cụ: Đồng berili được sử dụng trong sản xuất các nhạc cụ gõ, tạo ra âm thanh ổn định với độ vang đặc biệt rõ ràng.

Các kỹ sư và nhà thiết kế liên tục khám phá ra những ứng dụng mới và sáng tạo cho các đặc tính độc đáo của đồng berili. Độ tin cậy, độ bền và sức mạnh vượt trội, kết hợp với hiệu suất ổn định, khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng bền vững và đáng tin cậy.

Phần kết luận

• Đồng berili là một hợp kim kim loại quý giá, nổi tiếng với độ bền và độ cứng cao, kết hợp với khả năng dẫn điện và dẫn nhiệt tốt. Nó là kim loại không chứa sắt, không nhiễm từ và không phát tia lửa điện. Nó được sử dụng rộng rãi trong các ngành công nghiệp như năng lượng, ô tô, điện tử và nhiều ngành khác.
• Đồng thau và đồng đỏ là những hợp kim gốc đồng khác. Đồng thau là một kim loại bền và dẻo, là hợp kim của đồng và kẽm. Đồng đỏ là một kim loại cứng và giòn, là sự kết hợp của đồng với các nguyên tố hợp kim khác như thiếc (chất phụ gia chính), phốt pho và mangan.
• Hợp kim đồng berili được chia thành hai loại: hợp kim cường độ cao và hợp kim dẫn điện cao.
• Những đặc tính khác giúp đồng berili nổi bật so với các kim loại khác là khả năng không phát tia lửa điện khi ma sát, khả năng chống mài mòn và trầy xước, không có phản ứng từ tính, khả năng chịu được nhiệt độ khắc nghiệt, khả năng chống ăn mòn, khả năng gia công tốt và độ ổn định kích thước.
• Xử lý nhiệt đồng berili mang lại các tính chất cơ học mong muốn. Quá trình này diễn ra qua hai giai đoạn: ủ dung dịch và làm cứng bằng lão hóa.
• Các điều kiện dẫn đến hiện tượng cứng hóa do lão hóa bao gồm: lão hóa chưa đủ, lão hóa quá mức và lão hóa tối ưu.
• Việc xử lý đồng berili tiềm ẩn nhiều nguy hiểm cho sức khỏe. Nó có thể xâm nhập vào cơ thể người qua đường hô hấp (nguy hiểm nhất), đường tiêu hóa, và qua da và mắt. Cần phải thực hiện các biện pháp an toàn tại xưởng khi làm việc với đồng berili.
