Dây đai phẳng: Các loại, vật liệu và ưu điểm

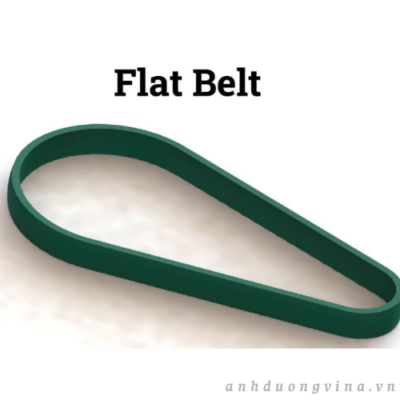

Dây đai phẳng là gì?

Dây đai phẳng, một bộ phận thiết yếu trong truyền động, được chế tạo từ các vật liệu như cao su, vật liệu tổng hợp tiên tiến hoặc da truyền thống. Chúng đóng vai trò quan trọng trong việc truyền tải năng lượng quay một cách hiệu quả trong các máy móc công nghiệp và hệ thống băng tải . Nhờ thiết kế mỏng và độ bám chắc chắn, dây đai phẳng hoạt động xuất sắc trong các tình huống truyền động tốc độ cao.



Đặc trưng bởi mặt cắt ngang phẳng với hình dạng hình thang, dây đai phẳng giúp giảm đáng kể hiện tượng trượt, từ đó tăng hiệu quả truyền tải năng lượng. Được sản xuất bằng cách kết hợp cao su với các sợi gia cường bền chắc, các loại dây đai này có nhiều kích cỡ và độ bền khác nhau để đáp ứng các yêu cầu ứng dụng đa dạng.

Các loại dây đai phẳng khác nhau là gì?

Dây đai phẳng là thành phần truyền động thiết yếu được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp và thương mại nhờ hiệu suất cao, tính linh hoạt và tiết kiệm chi phí. Chương này sẽ tìm hiểu các loại dây đai phẳng chính, các đặc điểm riêng biệt, vật liệu của chúng và các yếu tố quan trọng cần xem xét khi lựa chọn loại dây đai tối ưu cho máy móc hoặc hệ thống băng tải của bạn. Bằng cách hiểu rõ sự khác biệt giữa các loại này, các nhà quản lý bảo trì, kỹ sư công nghiệp và chuyên gia mua sắm có thể đưa ra những lựa chọn sáng suốt giúp tăng năng suất, giảm thiểu thời gian ngừng hoạt động và hỗ trợ hoạt động tiết kiệm năng lượng.

Các loại dây đai phẳng khác nhau bao gồm:

Dây đai cao su

Dây đai phẳng bằng cao su ban đầu được giới thiệu như một giải pháp thay thế cho dây đai da, nhưng sau đó phần lớn được thay thế bằng dây đai chữ V do các vấn đề về độ ổn định và khả năng chịu lực căng cao. Tuy nhiên, những tiến bộ trong công nghệ sản xuất dây đai phẳng, chẳng hạn như sự phát triển của các hợp chất cao su được cải tiến và các kỹ thuật gia cường tiên tiến, đã nâng cao tính thực tiễn và hiệu quả chi phí của chúng. Dây đai phẳng bằng cao su hiện đại có độ đàn hồi vượt trội, khả năng chống mài mòn tuyệt vời và đặc tính bám dính ưu việt, khiến chúng phù hợp cho cả các ứng dụng truyền tải điện tốc độ cao và tải nặng, cũng như các hệ thống băng tải chính xác.

Việc sử dụng ngày càng nhiều dây đai phẳng là do hiệu suất cơ học cao của chúng—thường vượt quá 98%—và tổn thất uốn cong tối thiểu, nhờ vào tiết diện mỏng và độ rão thấp. Hơn nữa, dây đai phẳng ít bị mài mòn hơn so với dây đai chữ V truyền thống và có nhiều kích thước chiều rộng và độ dày khác nhau để phù hợp với nhiều ứng dụng công nghiệp chuyên biệt, bao gồm hệ thống đóng gói và xử lý vật liệu. Vì chúng yêu cầu ít bảo trì và có thể hoạt động êm ái hơn, dây đai phẳng bằng cao su là lựa chọn ưu tiên trong môi trường mà việc tiết kiệm năng lượng, thời gian hoạt động ổn định và độ tin cậy là những ưu tiên hàng đầu.

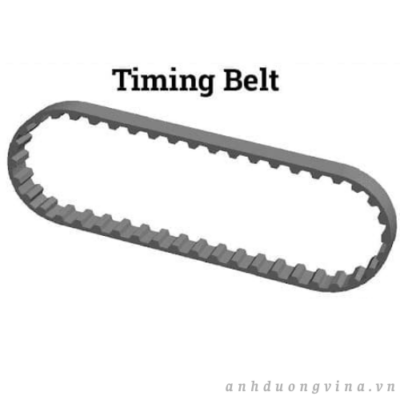

Dây đai thời gian

Dây đai truyền động được trang bị răng cao su ở mặt trong để đảm bảo độ bám chắc chắn, giúp truyền động chính xác và hiệu quả. Những dây đai này đóng vai trò quan trọng trong việc đồng bộ hóa các bộ phận cơ khí và rất cần thiết để duy trì hiệu suất, độ lặp lại và sự thẳng hàng của máy móc chính xác. Dây đai truyền động là thành phần quan trọng trong hệ thống tự động hóa băng tải, máy dệt và động cơ ô tô, nơi sự sai lệch hoặc trượt có thể dẫn đến các sự cố tốn kém hoặc giảm năng suất.

Dây đai truyền động được làm từ nhiều loại vật liệu khác nhau, bao gồm cao su tự nhiên và các vật liệu tổng hợp như neoprene, polyurethane và nitrile bão hòa. Để tăng độ bền và ngăn ngừa sự giãn hoặc biến dạng, các dây đai cao su này được gia cường bằng các sợi gia cường—thường được làm từ sợi thủy tinh, Kevlar hoặc thép—để đạt được độ bền kéo và tuổi thọ tối đa.

Khác với các loại dây đai phẳng khác, dây đai truyền động có các răng được thiết kế để ăn khớp chính xác với các ròng rọc hoặc bánh răng của máy móc. Các răng này thường có hình thang hoặc hình cong (tròn) để ăn khớp chắc chắn với các ròng rọc mà chúng dẫn động, loại bỏ khả năng trượt và tối ưu hóa truyền mô-men xoắn. ​​Dây đai truyền động đặc biệt phổ biến trong các ứng dụng mà việc định vị góc chính xác, đồng bộ hóa và giảm rung động là những yêu cầu thiết yếu.

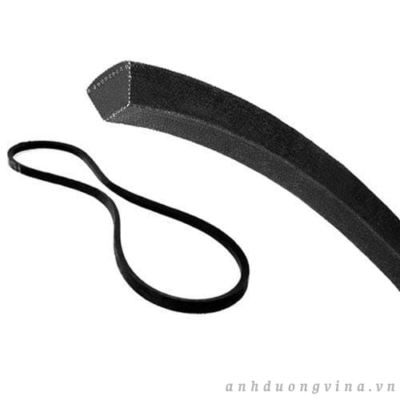

Dây đai chữ V

Dây đai chữ V có tiết diện hình thang và được thiết kế để truyền tải công suất cơ học hiệu quả giữa các bộ phận truyền động, chẳng hạn như động cơ điện và trục dẫn động. Hình dạng độc đáo này giúp ngăn ngừa trượt và tăng cường độ bám bằng cách tăng diện tích tiếp xúc giữa dây đai và ròng rọc. Do đó, dây đai chữ V vừa đáng tin cậy vừa hiệu quả, mang lại hiệu suất tuyệt vời cho các ứng dụng yêu cầu mô-men xoắn cao, khả năng giảm xóc và chịu tải động.

Tất cả các loại dây đai chữ V đều được làm từ cao su chắc chắn với các sợi gia cường—thường là sợi polyester hoặc aramid—để tăng cường độ bền. Ngoài ra, để tăng độ bền và độ chắc chắn, dây đai chữ V được phủ một lớp vải bảo vệ hoặc bọc bằng cao su, giúp bảo vệ chúng khỏi sự mài mòn, dầu và hóa chất. Dây đai chữ V được sử dụng rộng rãi trong hệ thống HVAC, băng tải công nghiệp, máy móc nông nghiệp và các hệ thống truyền động cơ khí đa năng, nhờ tính linh hoạt và dễ bảo trì.

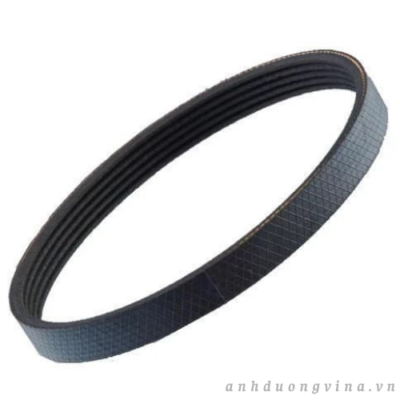

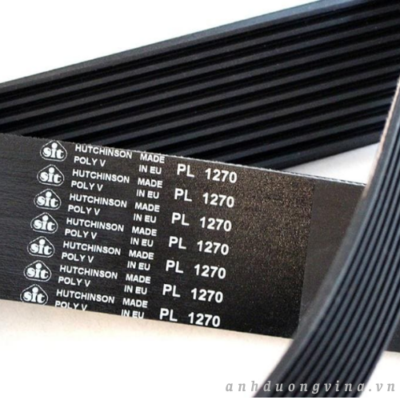

Dây đai Poly-V

Dây đai chữ V phẳng, còn được gọi là dây đai nhiều gân hoặc dây đai hình rắn, có nhiều gân hình chữ V trên bề mặt bên trong, ăn khớp với các rãnh tương ứng của ròng rọc để tăng độ bám và giảm thiểu trượt. Các gân này kéo dài dọc theo toàn bộ chiều dài của dây đai, đảm bảo tiếp xúc đều đặn và lực căng cân bằng trên tất cả các rãnh, tối ưu hóa truyền mô-men xoắn và giảm mài mòn dây đai.

Sự hiện diện của nhiều gân trên dây đai poly V giúp giảm độ dày tổng thể của dây đai đồng thời mang lại độ linh hoạt cao hơn, cho phép dây đai được quấn chặt hơn quanh các ròng rọc có đường kính nhỏ hoặc được sử dụng trong hệ thống truyền động hình rắn. Dây đai poly V được ưa chuộng trong động cơ ô tô, thiết bị gia dụng và thiết bị công nghiệp hiệu suất cao nhờ khả năng truyền tải điện năng cao, độ linh hoạt tuyệt vời và tuổi thọ cao.



Dây đai Wedgelock

Dây đai Wedgelock là một loại dây đai chữ V chuyên dụng, đặc trưng bởi các thành có góc nghiêng lớn, giúp tăng khả năng chịu tải thông qua cơ chế nêm. Chúng vẫn giữ hình dạng hình thang cổ điển nhưng có những biến thể về kích thước được thiết kế để tăng khả năng nêm và độ ổn định trục.

Thiết kế của đai khóa nêm giúp giảm thiểu hiện tượng trượt, tăng hiệu suất truyền tải điện năng và ngăn ngừa chuyển động ngang trong quá trình hoạt động. Loại đai này thường được sử dụng trong các ứng dụng đòi hỏi cao—như máy móc công nghiệp nặng, thiết bị khai thác mỏ và hệ thống truyền tải điện quan trọng—nơi độ tin cậy, tuổi thọ cao và độ căng ổn định là rất quan trọng. Đai khóa nêm thường được chế tạo từ cao su tổng hợp hoặc cao su tự nhiên chất lượng cao để đạt hiệu suất tối đa trong môi trường khắc nghiệt.

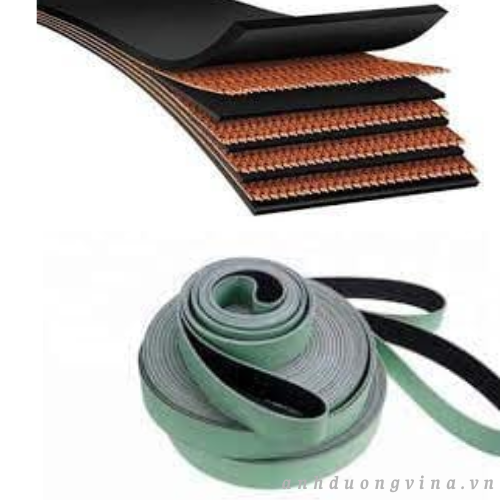

Dây đai nhiều lớp vải

Dây đai nhiều lớp vải được cấu tạo từ nhiều lớp vải, gọi là các lớp vải, và được thiết kế cho các ứng dụng đòi hỏi độ bền kéo cao và độ bền lâu dài. Các lớp vải thường được gia cường bằng sợi tổng hợp như polyester hoặc nylon để tăng cường khả năng chống giãn, mài mòn và tiếp xúc với hóa chất. Loại dây đai này thường được sử dụng trong băng tải, thang máy và các quy trình sản xuất hạng nặng, nơi mà khả năng theo dõi chính xác và tuổi thọ hoạt động lâu dài là rất quan trọng.



Dây thắt lưng bằng vải

Những loại dây đai này tương tự như dây đai nhiều lớp bằng vải nhưng bao gồm một lớp vải duy nhất được gia cố bằng các sợi dây song song. Các sợi dây bổ sung, thường là polyester hoặc aramid, mang lại độ bền, độ linh hoạt và độ ổn định kích thước cao hơn, giúp chúng phù hợp với các ứng dụng liên quan đến tải trọng căng cao hoặc chu kỳ tải thường xuyên. Dây đai gia cường bằng vải hoạt động hiệu quả trong cả hệ thống băng tải tốc độ cao và hệ thống băng tải chịu tải nặng, nơi khả năng chống giãn và khả năng định vị chính xác là rất quan trọng đối với thời gian hoạt động của hệ thống.

Dây đai phẳng tổng hợp

Dây đai phẳng tổng hợp, được chế tạo từ các vật liệu tiên tiến như polyurethane (PU), polyvinyl clorua (PVC) hoặc silicone, được biết đến với độ bền vượt trội, tính linh hoạt và khả năng chống mài mòn, trầy xước và các tác động từ môi trường như độ ẩm, dầu mỡ và hóa chất. Những dây đai này được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau—bao gồm chế biến thực phẩm, đóng gói dược phẩm, dệt may và sản xuất tốc độ cao—nơi mà việc tuân thủ quy định của FDA, vệ sinh và chuyển động chính xác là rất cần thiết.

Thông thường, việc lựa chọn giữa băng tải phẳng nhiều lớp vải, băng tải phẳng có dây vải và băng tải phẳng tổng hợp phụ thuộc vào yêu cầu ứng dụng cụ thể và điều kiện môi trường. Các yếu tố cần xem xét bao gồm khả năng chịu tải, độ thẳng hàng và độ bám của băng tải, phạm vi nhiệt độ cho phép, khả năng chống dầu và hóa chất, và khả năng tương thích với các tiêu chuẩn an toàn thực phẩm hoặc phòng sạch. Nên tham khảo ý kiến ​​của nhà cung cấp băng tải phẳng hoặc nhà sản xuất thiết bị gốc (OEM) đáng tin cậy để tối ưu hóa hiệu suất hệ thống và đảm bảo tuân thủ các quy định.

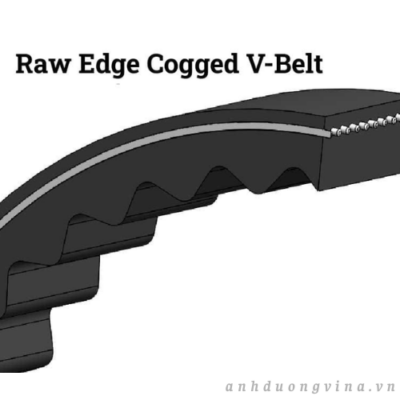

Dây đai cạnh thô

Dây đai không phủ lớp bảo vệ được thiết kế để mang lại độ bám tối ưu và giảm thiểu hiện tượng trượt, lý tưởng cho các ứng dụng mô-men xoắn cao và máy móc truyền động chính xác. Loại dây đai này thường được cấu tạo từ hỗn hợp cao su tổng hợp và sợi gia cường cường độ cao, với nhiều kích cỡ và độ bền khác nhau để đáp ứng nhu cầu riêng của từng hệ thống. Các cạnh không phủ lớp bảo vệ của dây đai mang lại độ linh hoạt vượt trội và cho phép bán kính puly nhỏ hơn, góp phần truyền tải điện năng hiệu quả và giảm tổn thất năng lượng.



Dây đai phẳng quấn

Dây đai bọc phẳng trông giống như dây đai không có mép nhưng được cấu tạo bằng cách bọc hoặc phủ vải, giúp tăng cường độ ổn định, độ bền và khả năng chống mài mòn. Quá trình bọc cung cấp thêm lớp bảo vệ chống ma sát, nhiệt và bụi bẩn, kéo dài tuổi thọ của dây đai và giảm tần suất bảo trì. Dây đai bọc phẳng thường được sử dụng trong môi trường chịu tải cao—chẳng hạn như hệ thống truyền động, dây chuyền sản xuất tự động, máy móc chế biến gỗ và các thiết bị công nghiệp khác nhau—nơi hoạt động liên tục và độ tin cậy là rất quan trọng.



Thắt lưng da

Dây đai da được giới thiệu lần đầu tiên vào giai đoạn đầu của cuộc cách mạng công nghiệp và được sử dụng rộng rãi trong các hệ thống truyền động nhà máy và thiết bị nông nghiệp cho đến cuối thế kỷ 19 và đầu thế kỷ 20. Mặc dù chúng phần lớn đã được thay thế bằng dây đai cao su phẳng và các chất liệu tổng hợp khác, nhưng chúng vẫn được sử dụng trong một số ứng dụng chuyên biệt ngày nay và có các biến thể một, hai hoặc ba lớp. Bề mặt nhẵn, độ linh hoạt và khả năng tích điện thấp khiến dây đai da rất phù hợp để sử dụng với ròng rọc đường kính nhỏ, phục chế máy móc cổ điển và các ứng dụng tốc độ thấp, ít tiếng ồn.



Lựa chọn loại dây đai phẳng phù hợp cho ứng dụng của bạn

Khi lựa chọn giữa các loại dây đai phẳng khác nhau—như cao su, dây đai định thời, dây đai poly-V, dây đai vải hoặc dây đai tổng hợp—điều quan trọng là phải đánh giá các tiêu chí quan trọng bao gồm yêu cầu về tải trọng và tốc độ, kích thước ròng rọc, điều kiện môi trường, nhu cầu bảo trì và tổng chi phí sở hữu. Các yếu tố cần xem xét chính có thể bao gồm khả năng chống mài mòn, hiệu suất, tuân thủ tiêu chuẩn an toàn thực phẩm, độ dẫn tĩnh điện và sự dễ dàng lắp đặt hoặc thay thế. Các nhà sản xuất và nhà cung cấp hàng đầu cung cấp các giải pháp dây đai phẳng tùy chỉnh, hỗ trợ kỹ thuật và tạo mẫu nhanh để giúp người dùng cuối tối đa hóa thời gian hoạt động, hợp lý hóa hoạt động và giảm chi phí bảo trì tổng thể.

Nếu bạn quan tâm đến việc tìm hiểu thêm về dây đai phẳng—cho dù bạn đang nâng cấp hệ thống băng tải, tăng cường truyền tải điện năng hay thay thế các bộ phận đã mòn—hãy tham khảo ý kiến ​​của nhà sản xuất hoặc nhà phân phối dây đai có kinh nghiệm để được tư vấn toàn diện phù hợp với ngành nghề và mục tiêu hoạt động cụ thể của bạn.

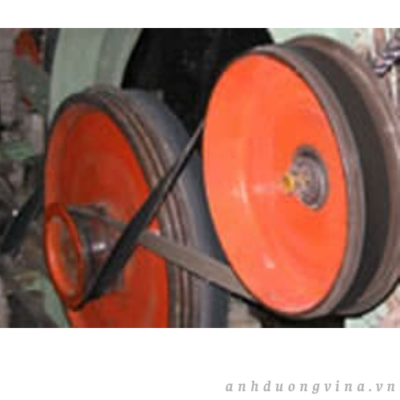

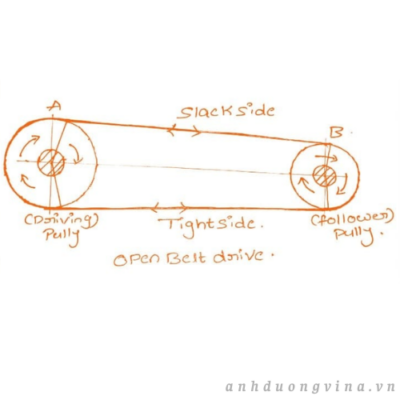

Nguyên lý hoạt động của băng tải phẳng và hệ thống băng tải phẳng

Dây đai phẳng hoạt động dựa trên nguyên lý cơ bản của sự tiếp xúc ma sát giữa dây đai và bề mặt ròng rọc. Khi ròng rọc dẫn động quay, nó tạo ra lực căng trong dây đai phẳng, lực căng này sau đó được truyền đến ròng rọc bị dẫn động, cho phép truyền tải công suất cơ học hoặc chuyển động quay một cách trơn tru. Sự tiếp xúc ma sát giữa dây đai và ròng rọc này rất cần thiết để truyền mô-men xoắn và tốc độ quay trong nhiều loại máy móc công nghiệp, thiết bị sản xuất và hệ thống băng tải.

Để truyền tải công suất tối ưu trong hệ thống truyền động bằng dây đai phẳng, điều quan trọng là các ròng rọc phải được căn chỉnh đúng cách và độ căng của dây đai phải được điều chỉnh chính xác. Hiệu suất của hệ thống dây đai phẳng cũng phụ thuộc vào việc bảo trì định kỳ, chẳng hạn như sử dụng chất bôi trơn phù hợp để giảm thiểu ma sát không mong muốn, giảm mài mòn bề mặt và kéo dài tuổi thọ. Việc kiểm tra thường xuyên về độ mài mòn hoặc lệch trục được khuyến nghị để ngăn ngừa thời gian ngừng hoạt động và duy trì hiệu quả năng lượng trong thiết bị truyền động bằng dây đai.



Hệ thống truyền động bằng dây đai, đặc biệt là hệ thống sử dụng dây đai phẳng, được đánh giá cao nhờ hoạt động êm ái, độ rung thấp và tính linh hoạt trong việc truyền tải năng lượng trên các khoảng cách khác nhau. Phần dây đai phẳng được gọi là “mặt chùng” chịu lực căng thấp hơn khi quay ngược chiều kim đồng hồ từ ròng rọc dẫn động đến ròng rọc bị dẫn động, trải qua quá trình nén dần dần. Ngược lại, phần dưới của dây đai, thường được gọi là “mặt căng”, chịu lực căng cao nhất và rất quan trọng đối với việc truyền mô-men xoắn hiệu quả. Sự phân chia này rất quan trọng để chẩn đoán các vấn đề của hệ thống dây đai, bao gồm hiện tượng trượt và tiếng ồn.

Việc truyền tải năng lượng trong hệ thống truyền động bằng dây đai phẳng chịu ảnh hưởng rất lớn bởi hệ số ma sát giữa vật liệu dây đai và bề mặt ròng rọc. Để giảm nguy cơ trượt – đặc biệt là trong các ứng dụng tốc độ cao hoặc khi truyền tải tải trọng lớn hơn – dây đai thường được vận hành ở tốc độ phù hợp. Việc tạo độ cong nhẹ cho vành ròng rọc (puly crowning) là một kỹ thuật quan trọng để duy trì sự thẳng hàng của dây đai, ngăn ngừa sự dịch chuyển ngang và hỗ trợ hoạt động ở tốc độ cao hơn. Tính năng kỹ thuật này rất cần thiết cho cả băng tải phẳng và hệ thống truyền động công nghiệp.

Nhờ thiết kế của mình, hệ truyền động bằng dây đai phẳng hoạt động hiệu quả trong việc truyền tải công suất trên quãng đường dài giữa các ròng rọc hoặc trục máy, trong khi dây đai chữ V – nhờ mặt cắt ngang hình thang – phù hợp hơn với khoảng cách tâm giữa các ròng rọc ngắn hơn và ma sát cao hơn.

Khi lựa chọn dây đai phẳng cho mục đích công nghiệp hoặc ô tô, các thông số kỹ thuật chính bao gồm chiều rộng, độ dày, độ bền kéo và chiều dài tổng thể của dây đai, như minh họa trong Hình 7. Những thuộc tính này ảnh hưởng trực tiếp đến khả năng chịu tải, khả năng tương thích tốc độ và độ linh hoạt của dây đai. Ngược lại, thông số kỹ thuật của dây đai chữ V không chỉ đề cập đến chiều dài và độ dày mà còn cả góc của các bề mặt bên và chiều rộng của các phần trên và dưới để đảm bảo sự vừa khít chính xác và hiệu suất tối ưu trong các ròng rọc được thiết kế cho dây đai chữ V.

Kỹ thuật nối hoặc ghép dây đai rất quan trọng trong việc lắp đặt và bảo dưỡng dây đai phẳng. Các đầu dây đai có thể được nối bằng đinh tán, đai ốc, bu lông chắc chắn , buộc cơ khí hoặc keo dán để cố định chắc chắn. Ngoài ra, các bộ phận buộc bằng dây thép cung cấp một giải pháp tiết kiệm thời gian cho các điều kiện ít khắt khe hơn. Bề mặt tiếp xúc của vành ròng rọc có thể được thiết kế với độ cong hoặc độ lồi, như minh họa trong Hình 8, để giúp giữ cho dây đai phẳng nằm ở vị trí trung tâm trong quá trình hoạt động ở tốc độ cao và ngăn ngừa lệch hướng. Việc tạo độ lồi bao gồm việc tạo hình ròng rọc hoặc dây đai phẳng sao cho các cạnh của dây đai hơi nhô lên, với vùng lõm ở giữa được gọi là độ cong, giúp tăng cường cả khả năng giữ hướng và tuổi thọ.

Các hệ thống truyền động bằng dây đai này được biết đến rộng rãi nhờ khả năng truyền động cơ học hiệu quả và không rung động. Phần trên (phần chùng) và phần dưới (phần căng) được theo dõi để đảm bảo hiệu suất tối ưu và giảm thiểu mài mòn. Việc kiểm tra, điều chỉnh và căng dây đai thường xuyên là những biện pháp tốt nhất trong bảo dưỡng dây đai công nghiệp nhằm đảm bảo năng suất tối đa và giảm thiểu thời gian ngừng hoạt động tốn kém của máy móc.

Trong hệ thống truyền động bằng dây đai, khả năng truyền tải tải trọng lớn hoặc thay đổi với tổn thất năng lượng tối thiểu là rất quan trọng đối với nhiều ứng dụng kỹ thuật cơ khí. Để tối ưu hóa độ tin cậy của hệ thống dây đai, nhà sản xuất có thể khuyến nghị sử dụng các vật liệu dây đai phẳng cụ thể cho môi trường dự định—chẳng hạn như các tùy chọn chịu dầu hoặc chịu nhiệt. Độ cong của puly vẫn rất cần thiết, đặc biệt đối với các băng tải phẳng được sử dụng trong xử lý vật liệu, hậu cần và dây chuyền sản xuất tự động. Ở những nơi cần chuyển động chính xác và độ trượt tối thiểu, bộ căng dây, puly dẫn hướng và cảm biến theo dõi cũng có thể được thêm vào hệ thống (tìm hiểu cách chọn và hiệu chỉnh các thành phần này trong hướng dẫn về hệ thống truyền động bằng dây đai của chúng tôi ).



Khi được lắp đặt đúng cách, dây đai phẳng có thể chịu được khoảng cách tâm dài và duy trì độ chính xác khi dẫn hướng nhờ lực ly tâm khi được căn chỉnh chính xác trên ròng rọc, mang lại chuyển động đáng tin cậy và công suất đầu ra ổn định. Độ cong hoặc độ lồi của ròng rọc đặc biệt hiệu quả trong việc hạn chế chuyển động ngang của dây đai và giảm nguy cơ trượt khi chịu tải hoặc khi hoạt động trong môi trường sản xuất khắc nghiệt. Những đặc tính này làm cho hệ thống dây đai phẳng trở thành lựa chọn hàng đầu trong sản xuất, máy móc nông nghiệp và các ứng dụng băng tải tốc độ cao.

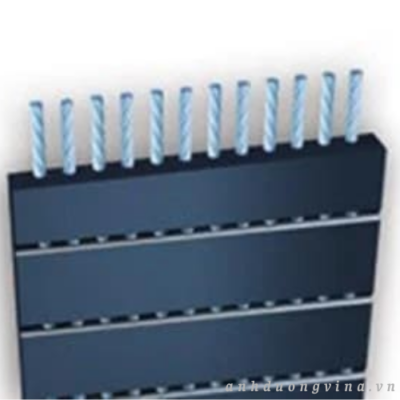

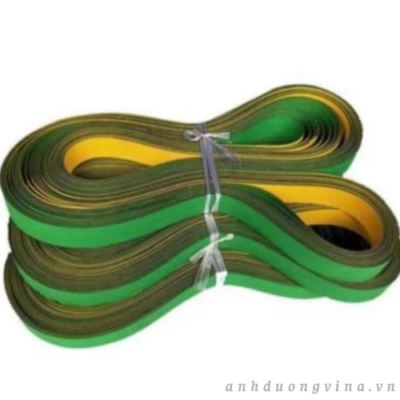

Cấu tạo của dây đai phẳng

Dây đai phẳng thường được cấu tạo từ nhiều lớp cao su và sợi gia cường cường độ cao, được thiết kế để chịu được tải trọng cơ học khắc nghiệt và các tác động từ môi trường. Lớp lõi cao su—tự nhiên hoặc tổng hợp—cung cấp độ dẻo dai, đàn hồi và khả năng giảm chấn rung động, những yếu tố cần thiết cho việc truyền tải năng lượng hiệu quả. Vật liệu dây đai phẳng hiện đại được thiết kế để chống nứt, tích tụ nhiệt và tiếp xúc với hóa chất, do đó rất phù hợp để sử dụng trong cả dây đai truyền động công nghiệp và băng tải hạng nặng.

Cao su tự nhiên, được chiết xuất từ ​​nhựa cây Hevea brasiliensis, có độ đàn hồi và độ bền kéo vượt trội, là lựa chọn lý tưởng cho các ứng dụng máy móc tiêu chuẩn, nơi nhiệt độ hoạt động và tiếp xúc với dầu hoặc ozone được kiểm soát. Tuy nhiên, trong môi trường khắc nghiệt hơn—chẳng hạn như môi trường có nhiệt độ cao, tiếp xúc với dầu hoặc hóa chất—các loại cao su tổng hợp như polychloroprene (neoprene), polyisoprene (IR) và cao su styrene-butadiene (SBR) được ưa chuộng hơn nhờ khả năng chống mài mòn, nhiệt độ khắc nghiệt và sự phân hủy oxy hóa vượt trội.

Để tăng cường độ bền, các loại sợi tiên tiến như polyester, Kevlar và sợi thủy tinh được kết hợp vào cấu trúc của dây đai. Sợi polyester được lựa chọn nhờ độ ổn định kích thước tuyệt vời, khả năng kháng hóa chất và khả năng chịu tải. Sợi Kevlar (aramid), nổi tiếng với độ bền kéo cao và độ giãn tối thiểu, lý tưởng cho các ứng dụng tải nặng hoặc mô-men xoắn cao đòi hỏi độ bền tối đa và độ giãn thấp. Sợi thủy tinh, mặc dù không mạnh bằng Kevlar, nhưng được đánh giá cao nhờ khả năng chống ẩm và nhiều loại hóa chất, giúp tiết kiệm chi phí cho các môi trường có ứng suất thấp hơn và dễ bị ăn mòn hoặc ẩm ướt.

Để nâng cao hiệu suất của băng tải phẳng và kéo dài tuổi thọ sản phẩm, các vật liệu phụ trợ như chất độn, chất chống oxy hóa và chất chống ozone được thêm vào hỗn hợp. Chất độn có thể tăng độ cứng và khả năng chống va đập của băng tải, trong khi chất chống oxy hóa và chất chống ozone bảo vệ vật liệu băng tải khỏi hư hại do môi trường gây ra bởi nhiệt, ozone và tia cực tím. Việc lựa chọn đúng vật liệu cấu tạo, chất gia cường và chất phụ gia bảo vệ cho băng tải phẳng là rất cần thiết để đảm bảo hoạt động đáng tin cậy trong nhiều ngành công nghiệp khác nhau—bao gồm tự động hóa, hậu cần, nông nghiệp và máy móc OEM tùy chỉnh.

Điều quan trọng là phải tham khảo hướng dẫn sử dụng cụ thể hoặc bảng dữ liệu của nhà sản xuất khi lựa chọn hoặc bảo trì hệ thống truyền động bằng dây đai phẳng. Cần xem xét các yếu tố như đường kính puly, tốc độ vận hành, điều kiện môi trường và khoảng thời gian bảo dưỡng cần thiết để tối ưu hóa hiệu suất, giảm thiểu tổn thất năng lượng và ngăn ngừa thời gian ngừng hoạt động ngoài dự kiến. Để được tư vấn chuyên nghiệp và các phương pháp tốt nhất trong bảo trì hệ thống truyền động bằng dây đai phẳng, hãy tham khảo các nguồn tài liệu toàn diện về truyền động bằng dây đai của chúng tôi .

Câu hỏi thường gặp

Dây đai phẳng là gì và nó hoạt động như thế nào?

Dây đai phẳng là loại dây đai mềm dẻo có tiết diện phẳng, được sử dụng để truyền tải công suất quay hiệu quả giữa các ròng rọc thông qua ma sát. Nó hoạt động bằng cách tạo ra lực căng trên ròng rọc dẫn động và ròng rọc bị dẫn động, cho phép chuyển động quay trơn tru trong các hệ thống công nghiệp và băng tải.

Các loại dây đai phẳng chính là gì?

Các loại dây đai phẳng chính bao gồm dây đai cao su, dây đai truyền động, dây đai chữ V, dây đai poly-V, dây đai nhiều lớp vải, dây đai có lõi vải, dây đai tổng hợp, dây đai mép thô, dây đai bọc phẳng, dây đai da và dây đai khóa nêm. Mỗi loại đều có những đặc điểm riêng biệt phù hợp với các ứng dụng và ngành công nghiệp cụ thể.

Dây đai phẳng được cấu tạo như thế nào để có độ bền cao?

Dây đai phẳng được cấu tạo từ nhiều lớp cao su tự nhiên hoặc tổng hợp, được gia cường bằng các sợi như polyester, Kevlar hoặc sợi thủy tinh. Các vật liệu bổ sung như chất độn, chất chống oxy hóa và chất chống ozone giúp tăng độ cứng, chịu nhiệt và bảo vệ khỏi tác hại của môi trường.

Những ngành công nghiệp nào thường sử dụng băng tải phẳng?

Dây đai phẳng được sử dụng rộng rãi trong sản xuất, hậu cần, chế biến thực phẩm, nông nghiệp, máy móc dệt may, hệ thống băng tải tự động và các lĩnh vực yêu cầu truyền tải điện năng đáng tin cậy và độ rung tối thiểu.

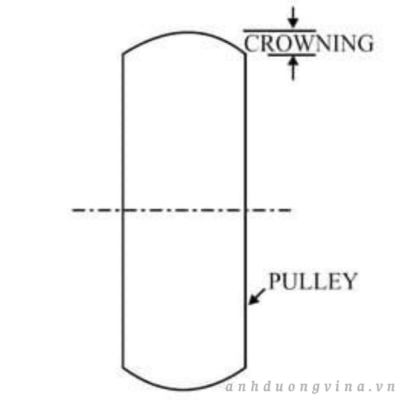

Việc căn chỉnh và tạo độ cong cho ròng rọc đúng cách có thể cải thiện hiệu suất của dây đai phẳng như thế nào?

Việc căn chỉnh và tạo độ cong cho ròng rọc đúng cách giúp duy trì độ thẳng của dây đai, giảm trượt và cho phép vận hành tốc độ cao đáng tin cậy. Tạo độ cong là việc thêm độ nghiêng vào vành ròng rọc để định tâm dây đai và kéo dài tuổi thọ của nó.

Tại sao băng tải phẳng tổng hợp được ưa chuộng trong ngành công nghiệp thực phẩm và dược phẩm?

Dây đai phẳng tổng hợp, được làm từ các vật liệu như polyurethane và PVC, có khả năng chống mài mòn, ẩm ướt, dầu mỡ và hóa chất vượt trội. Chúng lý tưởng cho các ứng dụng đòi hỏi tiêu chuẩn vệ sinh cao, tuân thủ quy định của FDA và chuyển động chính xác.

Dây đai phẳng được làm như thế nào?

Quá trình sản xuất dây đai phẳng bắt đầu bằng việc lựa chọn cao su và vật liệu gia cường, sau đó được trộn, tạo hình, lưu hóa, cắt và lắp ráp. Những dây đai này có thể được làm từ cao su tự nhiên hoặc cao su tổng hợp, thường kết hợp thêm các chất phụ gia như dây bố, lớp phủ vải và các chất tăng cường khác. Sản phẩm cuối cùng là một dây đai phẳng chắc chắn và đáng tin cậy.

Các vật liệu được chọn để làm dây đai phẳng được trộn và nung nóng trước khi cho vào khuôn dưới áp suất để làm cứng cao su. Khuôn được sử dụng trong quá trình này thường được chế tạo từ thép tôi cứng hoặc các kim loại khác, trong đó thép là vật liệu được sử dụng phổ biến nhất.

Bước quan trọng trong sản xuất dây đai cao su là quá trình lưu hóa. Quá trình này giúp tăng cường độ bền, độ đàn hồi và độ bền lâu của cao su bằng cách sử dụng lưu huỳnh làm chất hoạt hóa để liên kết chéo các phân tử cao su, giúp dây đai có độ bền kéo và khả năng chống giãn tốt hơn.

Sau khi đóng rắn, khuôn được mở ra và dây đai thành phẩm được lấy ra. Sau đó, dây đai được cắt theo chiều dài yêu cầu và các đầu được nối lại để tạo thành một vòng khép kín, sử dụng nhiệt và áp suất để hoàn thành quá trình này.

Ngoài các bước sản xuất cơ bản, các tính năng bổ sung có thể được tích hợp để nâng cao hiệu suất và tuổi thọ của dây đai phẳng. Ví dụ, lớp phủ bề mặt có thể được áp dụng để cải thiện khả năng chịu nhiệt, dầu và mài mòn. Các rãnh cũng có thể được thêm vào để tăng độ bám và giảm trượt.



Dây đai phẳng có những ứng dụng nào?

Dây đai phẳng, hay hệ thống truyền động bằng dây đai phẳng, được sử dụng rộng rãi trong môi trường công nghiệp và cơ khí để truyền lực giữa các ròng rọc. Những dây đai này thường được làm từ cao su hoặc vật liệu tổng hợp dẻo và đàn hồi, có bề mặt phẳng và nhẵn.

Việc truyền động bằng dây đai phẳng có thể rất đa dạng và thường bao gồm một hệ thống hai ròng rọc—một ròng rọc dẫn động và một ròng rọc bị dẫn động—được nối với nhau bằng dây đai phẳng. Một trong những ưu điểm chính của dây đai phẳng là tính linh hoạt, vì chúng có thể được tùy chỉnh cho các ứng dụng cụ thể. Ví dụ, chúng có thể được trang bị ống dẫn hướng hoặc điều chỉnh hệ số ma sát để giảm thiểu hiện tượng trượt.

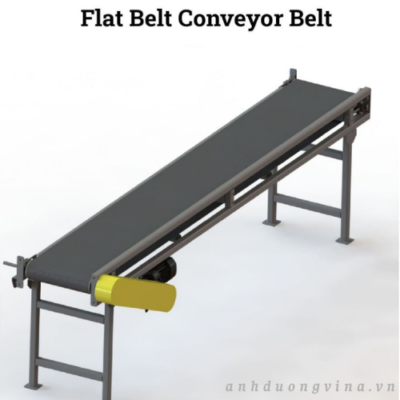

Băng tải

Dây đai phẳng thường được sử dụng trong hệ thống băng tải để vận chuyển các vật phẩm như thùng, kiện hàng và nguyên vật liệu từ điểm này đến điểm khác.

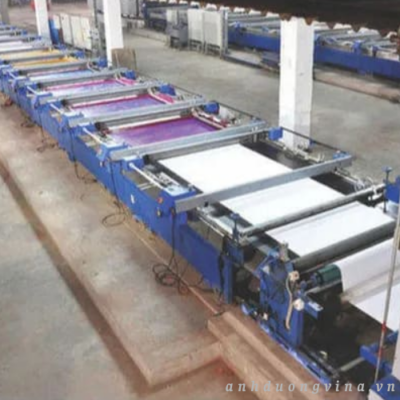

Máy in

Dây đai phẳng được sử dụng trong máy in để truyền lực từ động cơ đến các trục in.



Máy công cụ

Trong các máy công cụ như máy tiện, dây đai phẳng được sử dụng để truyền lực từ động cơ đến các dụng cụ cắt.



Dây đai phẳng có thể được sử dụng trong hệ thống truyền động để truyền tải năng lượng từ động cơ đến nhiều loại máy móc khác nhau, bao gồm máy bơm nông nghiệp hoặc máy phát điện.

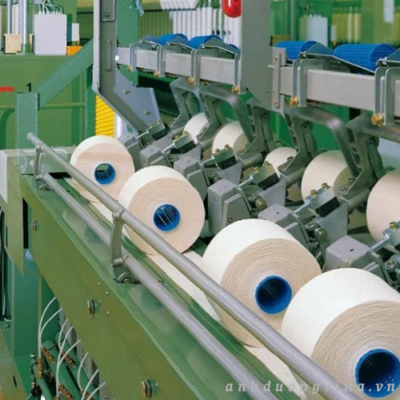

Máy móc dệt

Dây đai phẳng được sử dụng trong máy móc dệt để truyền lực đến các trục quay, kim và các bộ phận khác. Trong ngành công nghiệp dệt may, dây đai phẳng rất đa năng và phục vụ nhiều chức năng, bao gồm truyền tải năng lượng, vận chuyển vật liệu và kiểm soát quy trình. Chúng thường được sử dụng để dẫn động và vận hành các thiết bị như máy kéo sợi và dệt, máy cán và máy hoàn thiện sản phẩm.



Trong ngành dệt may, băng tải phẳng thường được ưa chuộng hơn băng tải tròn vì chúng có diện tích bề mặt lớn hơn để chịu tải và có thể được sản xuất với nhiều chiều rộng và độ dày khác nhau để phù hợp với các yêu cầu cụ thể.

Khi lựa chọn dây đai phẳng để sử dụng trong ngành dệt may, các yếu tố quan trọng cần xem xét bao gồm khả năng chịu tải, tốc độ dây đai, khoảng cách giữa các ròng rọc và môi trường hoạt động, chẳng hạn như nhiệt độ và sự tiếp xúc với hóa chất. Việc lựa chọn dây đai phù hợp với các yêu cầu cụ thể của ứng dụng là rất quan trọng để đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài.

Các loại dây đai phẳng thông dụng trong ngành dệt may bao gồm dây đai da, dây đai tổng hợp và dây đai cao su. Điều cần thiết là phải lựa chọn vật liệu dây đai có độ bền, độ dẻo dai và khả năng chịu được các điều kiện cụ thể của ứng dụng.

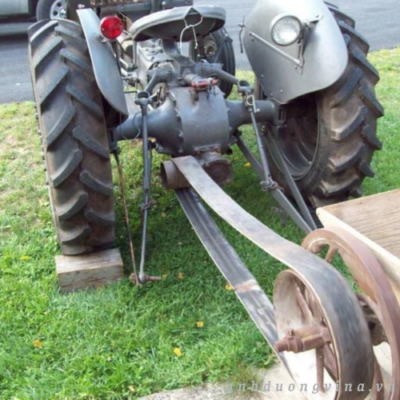

Thiết bị nông nghiệp

Dây đai phẳng thường được sử dụng trong thiết bị nông nghiệp để truyền công suất từ ​​động cơ đến các dụng cụ như máy cày và máy bừa. Dây đai phẳng trong thiết bị nông nghiệp được sử dụng để dẫn động và cung cấp năng lượng cho nhiều loại máy móc nông nghiệp khác nhau, chẳng hạn như máy đập lúa, máy gặt đập liên hợp, máy đóng kiện và máy cày. Dây đai phẳng được ưa chuộng trong thiết bị nông nghiệp vì khả năng truyền công suất trên diện tích bề mặt lớn hơn và khả năng chế tạo với nhiều chiều rộng và độ dày khác nhau để phù hợp với các yêu cầu cụ thể.



Khi lựa chọn dây đai phẳng cho máy móc nông nghiệp, các yếu tố quan trọng cần xem xét bao gồm khả năng chịu tải, tốc độ dây đai, khoảng cách giữa các ròng rọc và môi trường hoạt động, có thể bao gồm tiếp xúc với độ ẩm, bụi bẩn và các điều kiện khắc nghiệt khác.

Việc lựa chọn vật liệu dây đai có độ bền, độ dẻo dai và khả năng chống chịu các điều kiện môi trường cụ thể là rất quan trọng. Các vật liệu phổ biến cho dây đai phẳng được sử dụng trong thiết bị nông nghiệp bao gồm cao su, da và các vật liệu tổng hợp.

Ngoài ra, cần phải tính đến loại máy móc và các nhu cầu đặc thù của nó, chẳng hạn như yêu cầu về độ thẳng hàng của dây đai và nguy cơ trượt dây đai. Việc lựa chọn đúng loại dây đai phẳng đảm bảo hiệu suất tối ưu, truyền tải điện năng đáng tin cậy và tuổi thọ cao cho thiết bị nông nghiệp.

Máy móc chế biến gỗ

Trong máy móc chế biến gỗ, dây đai phẳng được sử dụng để truyền lực từ động cơ đến lưỡi cắt và các bộ phận thiết yếu khác.



Trong máy móc chế biến gỗ, dây đai phẳng được sử dụng để dẫn động và cung cấp năng lượng cho nhiều thiết bị khác nhau. Chúng được ưa chuộng hơn dây đai tròn vì có thể truyền tải năng lượng trên diện tích bề mặt lớn hơn và có thể được sản xuất với nhiều chiều rộng và độ dày khác nhau để đáp ứng các nhu cầu cụ thể.

Khi lựa chọn dây đai phẳng cho máy móc chế biến gỗ, các yếu tố quan trọng cần xem xét bao gồm khả năng chịu tải, tốc độ dây đai, khoảng cách giữa các ròng rọc và môi trường hoạt động, chẳng hạn như nhiệt độ và mức độ tiếp xúc với bụi bẩn và mảnh vụn.

Việc lựa chọn vật liệu dây đai bền, dẻo và phù hợp với điều kiện ứng dụng là rất quan trọng. Các vật liệu phổ biến cho dây đai phẳng được sử dụng trong máy móc chế biến gỗ là cao su, da và các vật liệu tổng hợp.

Điều quan trọng nữa là phải xem xét loại máy móc và các yêu cầu cụ thể của nó, chẳng hạn như nhu cầu về độ thẳng hàng của dây đai và khả năng trượt dây đai. Việc lựa chọn loại dây đai phẳng phù hợp có thể đảm bảo hiệu suất tối ưu, truyền tải điện năng đáng tin cậy và tuổi thọ cao trong các ứng dụng máy móc chế biến gỗ.

Một số thuật ngữ và phép tính quan trọng liên quan đến dây đai phẳng?

Các phép tính để xác định loại dây đai phẳng phù hợp

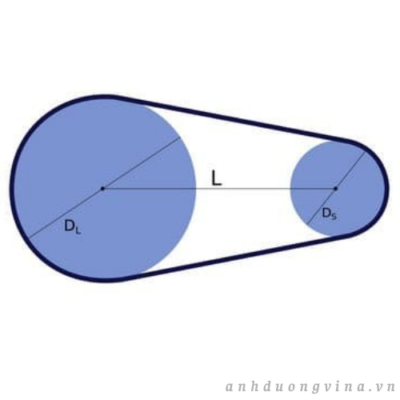

• Chiều dài đai: Chiều dài đai là khoảng cách giữa hai ròng rọc và khoảng cách xung quanh chu vi của ròng rọc. Nó được tính bằng công thức sau: Chiều dài đai = 2π x Bán kính ròng rọc + 2 x Chiều dài cung tròn.

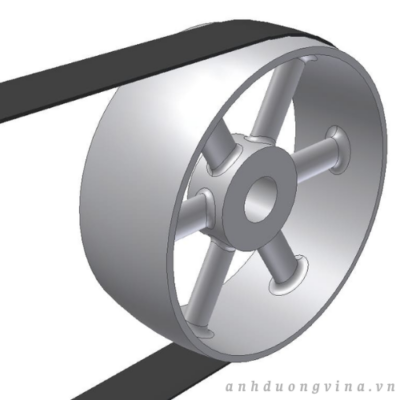

• Đường kính ròng rọc: Dây đai cần phải phù hợp với đường kính của ròng rọc và các rãnh của nó. Đường kính này ảnh hưởng đến chiều dài dây đai theo quy định của nhà sản xuất.
• Khoảng cách giữa tâm các ròng rọc: Khoảng cách giữa tâm các ròng rọc là khoảng cách giữa tâm của hai ròng rọc và là một phần trong việc tính toán chiều dài dây đai.
• Lực căng vận hành: Chiều rộng của đai phải đủ để chịu được tải trọng và tạo độ bám chắc chắn cho ròng rọc. Lực căng vận hành là lượng lực căng cần thiết để truyền tải trọng và được sử dụng để xác định chiều rộng của đai.
• Tải trọng cần truyền tải: Tải trọng cần truyền tải được sử dụng để xác định lực căng vận hành và chiều rộng đai phù hợp.
• Tốc độ quay của đai: Tốc độ quay của đai ảnh hưởng đến lực căng khi vận hành và thường được nhà sản xuất quy định.

Những điều cần cân nhắc khi sử dụng dây đai phẳng

• Bảo trì: Chi phí bảo trì bao gồm chi phí sửa chữa hoặc thay thế.
• Mức độ tiếng ồn: Mức độ tiếng ồn do dây đai phẳng và hệ thống ròng rọc của nó tạo ra.
• Vật liệu dây đai: Việc lựa chọn vật liệu phù hợp cho công việc đòi hỏi phải xem xét môi trường, bao gồm nhiệt độ, độ ẩm và sự tiếp xúc với hóa chất.
• Khả năng tương thích: Vật liệu của dây đai và ròng rọc phải tương thích với nhau để tránh trượt và hư hỏng.
• Chi phí: Chi phí là một khía cạnh của mọi giao dịch mua sắm công nghiệp. Khi xem xét các loại dây đai phẳng, chi phí ban đầu có thể cao do loại vật liệu. Tuy nhiên, nếu vật liệu được chọn có độ bền cao, chi phí có thể được khấu hao trong suốt vòng đời của dây đai (lên đến vài năm) trước khi cần thay thế. Chi phí của dây đai thay thế cũng là một yếu tố cần xem xét.

Ưu điểm và nhược điểm của dây đai phẳng?

Ưu điểm của dây đai phẳng

Dây đai phẳng mang lại nhiều lợi ích hơn so với các loại dây đai truyền động khác, chẳng hạn như dây đai tròn hoặc dây đai chữ V. Những ưu điểm chính bao gồm:

Tốc độ cao: Dây đai phẳng có khả năng hoạt động ở tốc độ cao hơn, do đó rất phù hợp cho các ứng dụng yêu cầu truyền tải năng lượng nhanh chóng và hiệu quả.

Truyền tải năng lượng hiệu quả: Các loại dây đai này được thiết kế để truyền tải năng lượng với tổn thất năng lượng tối thiểu, nâng cao hiệu quả so với các loại dây đai khác.

Độ bền: Được chế tạo từ các vật liệu bền chắc như da, cao su hoặc vật liệu tổng hợp, dây đai phẳng có khả năng chịu được sự mài mòn, lý tưởng cho các môi trường công nghiệp khắc nghiệt.

Giảm tiếng ồn: Hoạt động êm ái, băng tải phẳng góp phần giảm tiếng ồn trong môi trường sản xuất hoặc công nghiệp.

Tính linh hoạt: Dây đai phẳng có thể thích ứng với nhiều ứng dụng khác nhau, bao gồm máy móc tốc độ cao, băng tải và hệ thống đóng gói.

Truyền động ổn định: Được thiết kế để đảm bảo truyền tải năng lượng đáng tin cậy mà không bị trượt, dây đai phẳng cung cấp khả năng truyền động nhất quán.

Dễ dàng lắp đặt: Việc lắp đặt và bảo trì dây đai phẳng rất đơn giản, giúp giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì liên quan.

Không co giãn: Dây đai phẳng được thiết kế để chống giãn theo thời gian, giảm thiểu nhu cầu điều chỉnh độ căng thường xuyên.

Vận hành sạch sẽ: Các loại băng tải này không tạo ra mảnh vụn hoặc cần bôi trơn, do đó phù hợp với môi trường sạch sẽ.

Hiệu quả về chi phí: Nhìn chung, dây đai phẳng có giá cả phải chăng hơn các loại dây đai khác, mang đến giải pháp tiết kiệm chi phí cho nhu cầu truyền tải năng lượng.

Dễ dàng tùy chỉnh: Dây đai phẳng có thể được tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể, mang lại tính linh hoạt cho nhiều mục đích sử dụng.

Độ bền cao: Được thiết kế để có độ bền và chắc chắn, dây đai phẳng rất lý tưởng cho các ứng dụng công nghiệp nặng.

Nhìn chung, dây đai phẳng mang lại nhiều ưu điểm, khiến chúng trở thành lựa chọn ưu tiên cho nhiều ứng dụng khác nhau. Cho dù là cho máy móc tốc độ cao hay truyền tải điện năng tiết kiệm chi phí, dây đai phẳng đều mang lại độ tin cậy và tính linh hoạt.

Nhược điểm của dây đai phẳng

Mặc dù dây đai phẳng mang lại nhiều ưu điểm, nhưng cũng có một số nhược điểm cần được xem xét khi lựa chọn chúng cho một ứng dụng cụ thể. Những nhược điểm này bao gồm:

Tính linh hoạt hạn chế: Dây đai phẳng kém linh hoạt hơn so với dây đai tròn hoặc dây đai chữ V, điều này có thể khiến chúng không phù hợp với các ứng dụng yêu cầu giải pháp truyền động năng lượng linh hoạt hơn.

Thiết kế phức tạp: Thiết kế của dây đai phẳng phức tạp hơn so với các loại dây đai khác, điều này có thể làm phức tạp quá trình lắp đặt và bảo trì.

Phạm vi tốc độ hạn chế: Dây đai phẳng được tối ưu hóa cho các ứng dụng tốc độ cao và có thể không hoạt động hiệu quả ở tốc độ thấp hơn.

Vấn đề rung động: Dây đai phẳng có thể tạo ra rung động, dẫn đến tiếng ồn và làm tăng tốc độ mài mòn cả dây đai và các bộ phận liên quan.

Tuổi thọ ngắn hơn: So với các loại dây đai khác, dây đai phẳng thường có tuổi thọ ngắn hơn, khiến chúng không lý tưởng cho các ứng dụng đòi hỏi độ bền lâu dài.

Khả năng truyền tải thấp hơn: Dây đai phẳng thường có khả năng truyền tải thấp hơn so với các loại dây đai khác, điều này có thể hạn chế việc sử dụng chúng trong các ứng dụng truyền tải công suất cao.

Nhu cầu điều chỉnh độ căng: Duy trì độ căng phù hợp là rất quan trọng đối với dây đai phẳng, nếu không sẽ làm tăng nhu cầu bảo trì và có khả năng dẫn đến thời gian ngừng hoạt động nhiều hơn.

Chi phí ban đầu cao hơn: Dây đai phẳng thường có chi phí ban đầu cao hơn so với các loại dây đai khác, điều này có thể ảnh hưởng đến hiệu quả chi phí của chúng đối với một số ứng dụng nhất định.

Không phù hợp với đường cong: Dây đai phẳng được thiết kế để truyền tải năng lượng theo đường thẳng và có thể không hiệu quả hoặc không đáng tin cậy trên các đường cong.

Yêu cầu về giá đỡ: Để đảm bảo sự thẳng hàng chính xác, dây đai phẳng cần có giá đỡ dọc theo toàn bộ chiều dài, điều này có thể làm phức tạp thiết kế hệ thống và tăng số lượng các bộ phận cần thiết.

Cần bôi trơn: Dây đai phẳng có thể cần bôi trơn để giảm ma sát và mài mòn, điều này có thể làm tăng yêu cầu bảo trì và tăng nguy cơ nhiễm bẩn.

Phần kết luận:

• Dây đai phẳng là loại dây đai truyền động phẳng được làm từ cao su, vật liệu tổng hợp hoặc da. Chúng được sử dụng để truyền công suất quay trong thiết bị công nghiệp và hệ thống băng tải.
• Việc sử dụng dây đai phẳng ngày càng tăng là do hiệu suất tuyệt vời và tổn thất uốn cong thấp nhờ tiết diện mỏng và độ rão thấp của chúng.
• Trong hệ thống đai phẳng, các ròng rọc phải được căn chỉnh chính xác và độ căng phải được điều chỉnh phù hợp để đảm bảo truyền tải năng lượng hiệu quả.
• Còn được gọi là hệ thống truyền động bằng dây đai phẳng, dây đai phẳng thường được sử dụng trong công nghiệp và cơ khí như một phương tiện truyền lực từ ròng rọc này sang ròng rọc khác. Chúng thường được làm từ cao su hoặc cao su tổng hợp dẻo và bền, có bề mặt phẳng và nhẵn.
• Mặc dù từng được coi là lỗi thời, dây đai phẳng đã tìm thấy những ứng dụng mới nhờ hiệu suất truyền tải điện năng cao, tiết kiệm chi phí và dễ sử dụng.
