Dây đai chữ V: Các loại, thuật ngữ và tổng quan

Giới thiệu

Bài viết này chứa tất cả thông tin bạn cần biết về dây đai chữ V.

Hãy đọc tiếp để tìm hiểu thêm về các chủ đề như:

  • Dây đai chữ V là gì?
  • Tổng quan về hệ thống truyền động bằng dây đai
  • Cấu trúc đai chữ V
  • Thuật ngữ hình học của đai chữ V
  • Các loại dây đai chữ V
  • Và còn nhiều hơn thế nữa…


Tìm hiểu về dây đai chữ V

Dây đai chữ V là một bộ phận quan trọng và đa năng trong việc truyền lực giữa các trục. Hình dạng hình thang độc đáo của nó đảm bảo sự ăn khớp chắc chắn với các ròng rọc của trục. Hình dạng chính xác này cho phép dây đai chữ V nằm gọn trong các rãnh, cải thiện sự tiếp xúc và mang lại sự ổn định cao hơn.

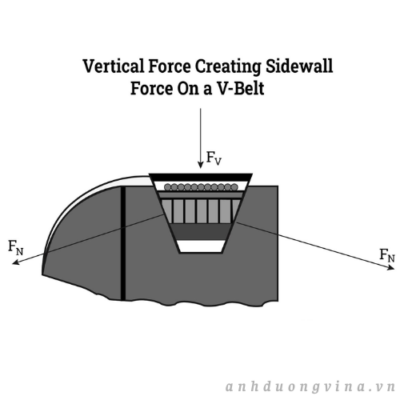

Khi có lực căng tác dụng, các lực thẳng đứng sẽ tác động vuông góc với bề mặt trên của dây đai chữ V, ép các cạnh của nó vào các rãnh của ròng rọc. Khi các lực này tăng lên, dây đai sẽ bị kẹp chặt hơn vào ròng rọc, làm tăng ma sát giữa dây đai và bề mặt ròng rọc. Độ bám chắc hơn này giúp cải thiện khả năng truyền mô-men xoắn và giảm thiểu tổn thất công suất do trượt.

Khả năng chịu tải lớn hơn được nâng cao nhờ vào nhiều lực ma sát tác động. Hiệu quả của dây đai chữ V phụ thuộc đáng kể vào độ bám chắc của nó với rãnh puli dưới sức căng cao.

Dây đai chữ V được sản xuất từ ​​sự kết hợp giữa cao su tổng hợp và cao su tự nhiên, đảm bảo độ dẻo dai và đàn hồi cần thiết để phù hợp với các ròng rọc. Những dây đai này được chế tạo bằng cách nén nhiều sợi chịu lực khác nhau thành hình dạng chữ V đặc trưng, ​​mang lại cho chúng độ bền và tuổi thọ vượt trội. Một số loại dây đai chữ V còn tích hợp thêm các răng cưa để tăng khả năng chống uốn và giảm nhiệt độ hoạt động.

Tổng quan về hệ thống truyền động bằng dây đai là gì?

Hệ thống truyền động bằng dây đai là hệ thống cơ khí thiết yếu được sử dụng để truyền chuyển động quay và công suất một cách hiệu quả giữa hai hoặc nhiều trục quay song song. Các hệ thống này là nền tảng của công nghệ truyền tải điện năng hiện đại, được sử dụng rộng rãi trong máy móc công nghiệp, ứng dụng ô tô, thiết bị nông nghiệp, hệ thống HVAC và các quy trình sản xuất. Hệ thống truyền động bằng dây đai bao gồm một dây đai vòng liên tục được gắn quanh các ròng rọc được gắn vào trục dẫn động và trục bị dẫn động. Khoảng cách được thiết lập cẩn thận giữa các ròng rọc đảm bảo độ căng dây đai tối ưu, trong khi thành phần vật liệu và sự tiếp xúc bề mặt giữa dây đai và ròng rọc tạo ra ma sát cần thiết cho độ bám chắc chắn và truyền mô-men xoắn.

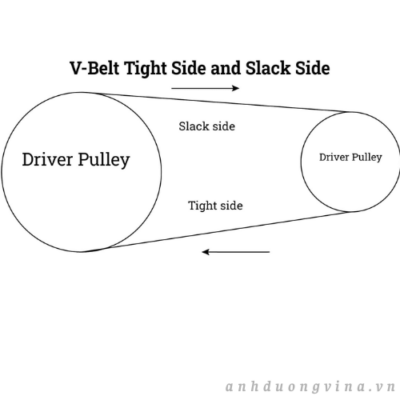

Trong quá trình hoạt động, ròng rọc dẫn động quay và làm tăng lực căng ở một bên của dây đai—được gọi là “phía căng”—tạo ra một lực tiếp tuyến tác dụng lên ròng rọc bị dẫn động. Điều này truyền mô-men xoắn và lực quay đến trục dẫn động, truyền tải năng lượng cơ học một cách hiệu quả. Đoạn đối diện, được gọi là “phía chùng”, có lực căng giảm, cân bằng hệ thống và giúp ngăn ngừa sự giãn quá mức hoặc trượt trong quá trình hoạt động. Cấu trúc này cho phép hệ thống truyền động bằng dây đai cung cấp khả năng truyền tải năng lượng mượt mà, linh hoạt và ổn định cho rất nhiều ứng dụng công nghiệp.



Có nhiều loại hệ thống truyền động bằng dây đai khác nhau, mỗi loại được thiết kế cho các ứng dụng và nhu cầu hiệu suất cụ thể. Các hệ thống truyền động bằng dây đai sớm nhất là dây đai phẳng , thường được sản xuất từ ​​da hoặc vải dệt. Trong lịch sử, hệ thống dây đai phẳng đã được sử dụng trong các thiết bị công suất thấp, bao gồm các thiết bị nông nghiệp cổ điển, băng tải khai thác mỏ và máy móc khai thác gỗ. Tuy nhiên, trong môi trường mô-men xoắn cao hoặc tốc độ cao, dây đai phẳng có xu hướng trượt và tuột khỏi ròng rọc, hạn chế tính phù hợp của chúng đối với các yêu cầu truyền tải điện năng công nghiệp khắt khe.

Những tiến bộ trong công nghệ truyền động bằng dây đai hiện đại đã cách mạng hóa hiệu suất, độ tin cậy và tuổi thọ của hệ thống. Các thiết kế dây đai phẳng mới hơn kết hợp các vật liệu tổng hợp tiên tiến như polyamide, polyester và sợi aramid đùn, mang lại độ bền kéo tuyệt vời, khả năng chống mài mòn và trầy xước được nâng cao, đồng thời giảm tổn thất năng lượng do ma sát và trượt. Những cải tiến này cho phép dây đai phẳng và các loại dây đai khác hoạt động ở tốc độ cao hơn, chịu tải trọng nặng hơn, giảm quá tải trục và cải thiện hiệu quả tổng thể của hệ thống trong các hệ thống truyền động công nghiệp.

Trong lịch sử, các hệ thống truyền động bằng dây thừng làm từ bông hoặc gai dầu được kết hợp với các ròng rọc có rãnh hình chữ V để ngăn ngừa trượt, cho phép truyền tải năng lượng trên quãng đường dài. Sự phát triển quan trọng này đã mở đường cho sự ra đời của các loại dây đai tròn làm từ cao su, nylon hoặc hợp chất urethane hiệu suất cao, mang lại tính linh hoạt và độ bền hoạt động được cải thiện cho các ứng dụng truyền động bằng dây đai công nghiệp hạng nặng.

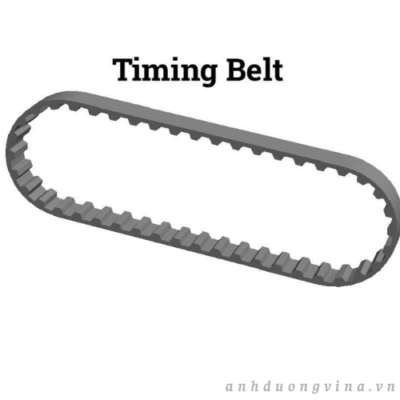

Bước đột phá mang tính cách mạng nhất trong kỹ thuật truyền động bằng dây đai là sự ra đời của các hợp chất đàn hồi bền lâu—như cao su tự nhiên, cao su tổng hợp và các polyme kỹ thuật khác—có độ bền và khả năng chống mỏi vượt trội. Những vật liệu này đã mở đường cho các loại dây đai tiên tiến bao gồm dây đai chữ V, dây đai có gân, dây đai nhiều rãnh và dây đai định thời (còn được gọi là dây đai răng hoặc dây đai đồng bộ). Những loại dây đai cải tiến này giải quyết hiệu quả các vấn đề về trượt, lệch trục và mất công suất gặp phải trong các hệ thống truyền động trước đây, và đã trở thành một phần không thể thiếu trong các hệ thống băng tải, động cơ ô tô và các thiết bị có độ chính xác cao đòi hỏi sự định thời và đồng bộ đáng tin cậy.

Hệ thống truyền động bằng dây đai mang lại nhiều ưu điểm so với các giải pháp truyền động khác như bánh răng, truyền động bằng xích hoặc khớp nối trực tiếp, khiến chúng trở thành lựa chọn ưu tiên trong nhiều lĩnh vực công nghiệp khác nhau:

  • Khả năng hấp thụ các dao động điện áp, xung động và quá tải: Vì hệ thống truyền động bằng dây đai sử dụng khớp nối dựa trên ma sát giữa ròng rọc dẫn động và ròng rọc bị dẫn động, nên các xung động tức thời hoặc điều kiện quá tải có thể được tiêu tán một cách an toàn thông qua sự trượt được kiểm soát. Tính năng này bảo vệ các bộ phận máy móc nhạy cảm và giúp ngăn ngừa hư hỏng thiết bị tốn kém bằng cách làm giảm bớt những thay đổi đột ngột về tải trọng.
  • Điều chỉnh tốc độ và mô-men xoắn linh hoạt: Hệ thống truyền động bằng dây đai cho phép dễ dàng thay đổi tốc độ hoạt động và mô-men xoắn đầu ra bằng cách thay đổi đường kính ròng rọc. Tính linh hoạt này cho phép các kỹ sư đạt được lợi thế cơ học mong muốn và điều chỉnh tốc độ quay cho các ứng dụng chuyên biệt. Lợi thế cơ học của hệ thống truyền động bằng dây đai được xác định bởi:

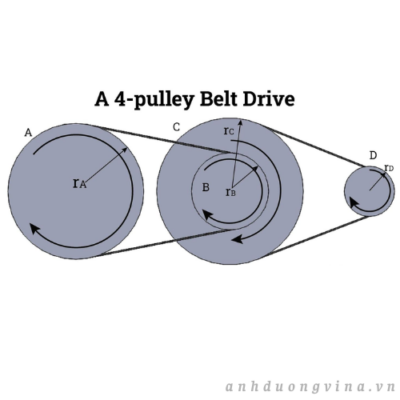

    \begin{equation} \ MA = \frac{τ_b}{τ_a} = \frac{r_b}{r_a} = \frac{ω_b}{ω_a} \end{equation}

    Trong đó MA là lợi thế cơ học, ωb và ωa là mômen xoắn, rb và ra là bán kính của ròng rọc, và ωa và ωb là tốc độ góc. Các phương trình này áp dụng trong điều kiện lý tưởng với tổn thất truyền tải công suất không đáng kể.

  • Độ ồn và độ rung khi vận hành thấp: Không giống như các hệ truyền động bánh răng và truyền động xích tạo ra tiếng ồn đáng kể do tiếp xúc kim loại với kim loại, hầu hết các hệ truyền động bằng dây đai (ngoại trừ dây đai định thời) hoạt động êm ái, với độ rung tối thiểu và không có độ rơ. Tính đàn hồi và khả năng giảm chấn vốn có của dây đai cao su hoặc vải góp phần tạo nên hoạt động trơn tru và yên tĩnh — lý tưởng cho các hệ thống HVAC, hệ truyền động thiết bị gia dụng và máy móc văn phòng.
  • Hiệu quả về chi phí trên quãng đường dài: Hệ thống truyền động bằng dây đai là giải pháp kinh tế cho việc truyền tải năng lượng trên quãng đường dài. Vì chi phí tăng thêm chủ yếu là do chiều dài dây đai, nên việc lắp đặt và bảo trì hệ thống truyền động bằng dây đai ít tốn kém hơn so với hệ thống truyền động bằng bánh răng hoặc xích và nhông, đặc biệt trong các ứng dụng liên quan đến các trục ở xa nhau.
  • Tính linh hoạt cho các trục không song song hoặc lệch tâm: Tính linh hoạt vốn có của dây đai cho phép kết nối hiệu quả giữa các trục không song song hoặc thậm chí hơi lệch nhau—loại bỏ nhu cầu sử dụng các khớp nối tốn kém hoặc các hệ thống bánh răng phức tạp. Khả năng thích ứng trong thiết kế này đặc biệt có giá trị trong các hệ thống băng tải phân tán, máy đóng gói và các thiết lập tự động hóa công nghiệp tùy chỉnh.

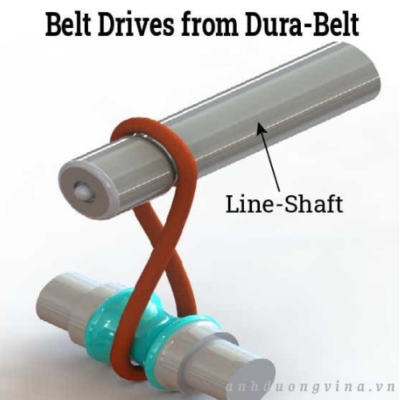

  • Khả năng thích ứng với chiều quay ngược: Với cấu hình “dây đai chéo” đơn giản, hệ thống truyền động bằng dây đai có thể đảo ngược hướng quay của trục dẫn động, đơn giản hóa bố cục khi cần chiều quay trục ngược chiều — mà không cần thêm bánh răng.

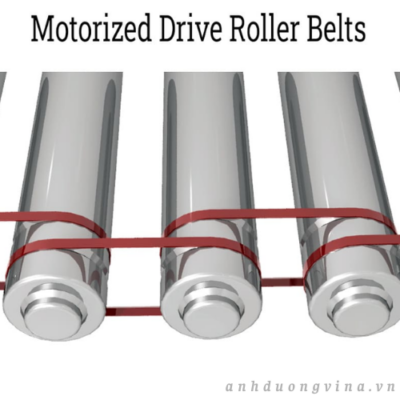

  • Khả năng thích ứng với các ròng rọc không thẳng hàng và lệch tâm: Hệ thống truyền động bằng dây đai có thể chịu được các lệch trục nhỏ và vị trí trục không đều. Tính linh hoạt này cho phép sử dụng nhiều ròng rọc được đặt cạnh nhau, cung cấp tốc độ con lăn thay đổi để đáp ứng các yêu cầu sản xuất năng động.
  • Ít cần bảo trì và vận hành không cần bôi trơn: Hầu hết các hệ thống truyền động bằng dây đai không cần bôi trơn, không giống như truyền động bằng bánh răng và xích. Điều này giúp đơn giản hóa việc bảo trì, giảm nguy cơ ô nhiễm và lý tưởng cho môi trường chế biến thực phẩm, phòng sạch hoặc sản xuất dược phẩm.

    Tuy nhiên, giải pháp truyền động bằng dây đai cũng có những hạn chế và nhược điểm:

  • Nguy cơ tổn thất công suất và giảm hiệu suất: Hệ thống truyền động bằng dây đai truyền thống vốn dĩ bị mất một phần hiệu suất do hiện tượng trượt, uốn cong của dây đai và sinh nhiệt do ma sát, khiến chúng kém hiệu quả hơn so với các hệ thống truyền động đồng bộ như hệ thống bánh răng hoặc hệ thống truyền động xích chính xác cao. Thiết kế dây đai chữ V và dây đai truyền động đồng bộ đã được chế tạo để giải quyết những thách thức về tổn thất công suất này và tối ưu hóa việc truyền tải năng lượng.
  • Thiếu độ chính xác cho các ứng dụng đồng bộ: Hệ thống truyền động bằng dây đai thông thường không thể sử dụng được ở những nơi yêu cầu sự quay hoặc định vị chính xác, đồng bộ. Thách thức này đã được khắc phục bằng dây đai răng, giúp ngăn ngừa hiện tượng trượt và được sử dụng rộng rãi trong các hệ thống truyền động đòi hỏi sự căn chỉnh chính xác, chẳng hạn như trục cam ô tô và robot sản xuất có độ chính xác cao.
  • Phạm vi tốc độ vận hành xác định: Hiệu suất và độ tin cậy của hệ truyền động bằng dây đai giảm ở tốc độ quá cao do các vấn đề như dây đai bị giật, giãn và rung động tăng lên. Ở tốc độ thấp, hiện tượng trượt có thể xảy ra nhiều hơn do lực căng sẵn có trong dây đai giảm. Việc lựa chọn loại dây đai và phương pháp căng phù hợp là rất quan trọng để kiểm soát tốc độ tối ưu và đảm bảo độ tin cậy lâu dài.

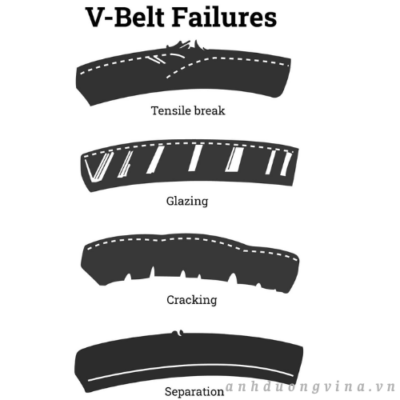

  • Tuổi thọ sử dụng giảm và dễ bị ảnh hưởng bởi các yếu tố môi trường: Việc kéo giãn liên tục, uốn cong lặp đi lặp lại và mài mòn trong quá trình sử dụng góp phần làm hao mòn và rút ngắn tuổi thọ của dây đai so với các bánh răng kim loại bền hoặc hệ thống truyền động bằng xích. Hơn nữa, dây đai đàn hồi có thể bị xuống cấp nhanh chóng dưới nhiệt độ khắc nghiệt, tiếp xúc với hóa chất hoặc ozone, do đó việc kiểm tra định kỳ và bảo trì phòng ngừa là rất cần thiết đối với người sử dụng trong công nghiệp.
  • Tăng tải trọng hướng tâm lên trục và ổ bi: Duy trì độ căng dây đai thích hợp là cần thiết để giảm nguy cơ trượt, nhưng độ căng quá mức sẽ tạo thêm tải trọng hướng tâm lên ổ bi và trục. Theo thời gian, điều này có thể góp phần gây mài mòn ổ bi sớm, biến dạng trục và tăng rung động—đặc biệt nếu không được quản lý bằng các biện pháp tốt nhất trong việc căn chỉnh và bảo trì hệ thống truyền động.

Việc lựa chọn hệ thống truyền động bằng dây đai phù hợp phụ thuộc vào việc phân tích cẩn thận các yêu cầu ứng dụng—bao gồm khả năng chịu tải, tỷ số tốc độ mong muốn, quãng đường truyền động, điều kiện môi trường, hiệu suất năng lượng, mức độ tiếng ồn và các yêu cầu bảo trì. Các nhà sản xuất và nhà cung cấp hàng đầu cung cấp nhiều lựa chọn đa dạng về dây đai và giải pháp ròng rọc công nghiệp, bao gồm cả các hệ thống truyền động được thiết kế riêng cho các ngành công nghiệp đòi hỏi khắt khe như sản xuất ô tô, chế biến thực phẩm, đóng gói và xử lý vật liệu. Tham khảo ý kiến ​​của nhà cung cấp hoặc kỹ sư truyền động bằng dây đai giàu kinh nghiệm có thể giúp đảm bảo độ tin cậy truyền tải điện năng tối ưu và hiệu quả chi phí cho ứng dụng truyền động cơ khí cụ thể của bạn.

Dây đai chữ V được cấu tạo như thế nào?

Dây đai chữ V được chế tạo tỉ mỉ bằng cách sử dụng hỗn hợp cao su tự nhiên và tổng hợp, các polyme tiên tiến và vật liệu gia cường chắc chắn. Thiết kế độc đáo của nó đảm bảo hiệu suất tối ưu trong các hệ thống truyền động cơ khí như máy móc công nghiệp, hệ thống HVAC, động cơ ô tô và hệ thống truyền động băng tải. Trong quá trình hoạt động, dây đai chữ V chịu cả ứng suất kéo và nén: phần trên chịu lực kéo dọc, trong khi phần dưới chịu lực nén do tiếp xúc với các ròng rọc có rãnh và lực uốn khi dây đai quấn quanh các bánh xe. Điều này đảm bảo chuyển động quay trơn tru, đáng tin cậy, truyền mô-men xoắn hiệu quả và tuổi thọ sử dụng kéo dài. Bề mặt ngoài được cấu tạo bằng các hợp chất đặc biệt cung cấp hệ số ma sát cao và khả năng chống mài mòn vượt trội , giảm thiểu nguy cơ trượt dây đai và kéo dài tuổi thọ dây đai trong môi trường khắc nghiệt.

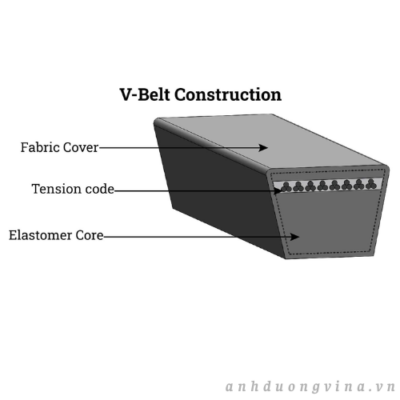

Vỏ bọc vải dây đai chữ V

Lớp vải bọc hoặc vỏ ngoài đóng vai trò là lớp bảo vệ đầu tiên của dây đai chữ V, tiếp xúc trực tiếp với ròng rọc. Nó được thiết kế đặc biệt để chịu được sự mài mòn đáng kể, chống lại dầu, mỡ, bụi và các chất gây ô nhiễm công nghiệp thông thường. Lớp vỏ ngoài này bảo vệ chất đàn hồi bên trong và các sợi chịu lực khỏi các tác hại từ môi trường như hóa chất, chất ăn mòn, tia cực tím, ozone và nhiệt độ cao – những nguyên nhân phổ biến gây hỏng dây đai sớm trong các hệ thống truyền động công nghiệp.

Được biết đến như là dây đai chữ V bọc , loại dây đai có lớp bọc bảo vệ này có vẻ ngoài đồng nhất, hoạt động êm ái hơn và giảm rung động. Lớp bọc hoặc vỏ bọc chất lượng cao có thể triệt tiêu tiếng ồn hiệu quả, giúp hệ thống cơ khí hoạt động êm hơn – một tính năng thiết yếu trong các ứng dụng ô tô hoặc HVAC.

Ngoài lợi ích về mặt thẩm mỹ, lớp bọc bền chắc giúp tăng độ bám của dây đai vào bề mặt ròng rọc, tăng ma sát tổng thể và giảm hiện tượng trượt, ngay cả khi có sự tăng đột ngột mô-men xoắn hoặc điều kiện quá tải . Trong điều kiện bình thường và khi có sự tăng đột biến mô-men xoắn, lớp vải bọc cho phép dây đai trượt một cách an toàn thay vì bị đứt, bảo vệ các bộ phận phía sau như hộp số và động cơ điện. Chức năng trượt này hoạt động như một cơ chế bảo vệ quá tải tích hợp, rất quan trọng đối với sự an toàn và tuổi thọ của hệ thống truyền động quay .

Dây căng đai chữ V hoặc bộ phận

Nằm bên trong cấu trúc cao su của đai chữ V, dây căng (còn được gọi là thanh chịu lực) đóng vai trò là xương sống để truyền tải năng lượng cơ học. Các sợi dây này được bố trí chiến lược dọc theo đường tâm của mặt cắt ngang đai, cung cấp độ bền kéo và độ linh hoạt cần thiết cho việc truyền tải năng lượng hiệu quả trong các hệ thống truyền động bằng đai.

Dây căng đai chữ V hiện đại thường được làm từ các sợi cường độ cao liên tục, không có mối nối như polyester, thép, aramid (Kevlar®) và sợi thủy tinh . Dây sợi aramid tiên tiến được ưa chuộng cho các ứng dụng tải nặng hoặc công suất cao do tỷ lệ độ bền trên trọng lượng vượt trội, khả năng chống mỏi và khả năng chống giãn dài.

Các sợi dây được thiết kế để duy trì độ cứng cao trên toàn bộ chiều rộng của đai, điều này không chỉ phân bổ tải trọng đồng đều mà còn giảm thiểu độ giãn của đai và ứng suất bên trong khi uốn cong trên các ròng rọc và bánh xe . Sự sắp xếp song song của các sợi dây này cung cấp độ linh hoạt cần thiết để giảm sự tích tụ nhiệt và hấp thụ các tải trọng va đập – những yếu tố quan trọng trong việc ngăn ngừa sự xuống cấp do nhiệt và tối đa hóa tuổi thọ của đai .

Bao quanh các sợi căng là một lớp keo dính—một hợp chất cao su kết dính—đảm bảo liên kết cực kỳ chắc chắn với lõi đàn hồi. Cấu trúc composite này cho phép tất cả các thành phần hoạt động cùng nhau một cách hiệu quả, ngăn ngừa sự dịch chuyển của sợi căng và bảo toàn tính toàn vẹn cấu trúc của dây đai chữ V hoàn chỉnh.

Lõi đàn hồi V-Belt

Lõi đàn hồi tạo thành phần thân chính của dây đai chữ V và mang lại cho nó hình dạng hình thang đặc trưng cần thiết để ăn khớp tối ưu với các ròng rọc tương ứng. Được chế tạo từ các hợp chất tiên tiến như neoprene, EPDM (ethylene propylene diene monomer) hoặc polyurethane , lõi này mang lại khả năng hấp thụ sốc tuyệt vời, độ bền uốn cao và độ ổn định nhiệt vượt trội ở nhiệt độ hoạt động cao.

Trong một số cấu hình dây đai chữ V hiệu suất cao hoặc chuyên dụng, lõi đàn hồi được chia thành nhiều phần. Thông thường, dây căng được kẹp giữa một lớp đệm cao su phía trên và một lớp cao su nén phía dưới. Các đoạn này thường được thiết kế với các công thức cao su khác nhau để chịu được các kiểu ứng suất đặc thù—như lực nén, lực kéo và lực cắt—xuất hiện trong quá trình tăng tốc, giảm tốc nhanh hoặc điều kiện tải trọng thay đổi.

Việc lựa chọn chất đàn hồi là rất quan trọng, ảnh hưởng đến phạm vi nhiệt độ, khả năng chống dầu, độ dẫn tĩnh điện (đối với các ứng dụng dây đai chống tĩnh điện) và độ bền tổng thể của dây đai chữ V. Việc lựa chọn loại và thành phần dây đai chữ V phù hợp cho ứng dụng công nghiệp hoặc ô tô cụ thể của bạn sẽ đảm bảo giảm thiểu thời gian ngừng hoạt động và tối đa hóa độ tin cậy vận hành.



Dây đai chữ V có mép bọc và mép thô

Dây đai chữ V chủ yếu được phân loại thành hai loại cấu tạo — dây đai chữ V bọc và dây đai chữ V không bọc — mỗi loại được thiết kế để đáp ứng các yêu cầu vận hành riêng biệt:

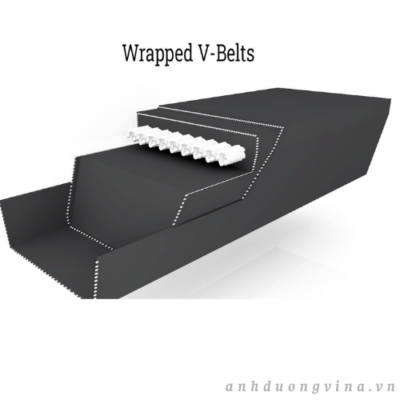

Dây đai chữ V bọc (còn gọi là dây đai chữ V truyền thống hoặc cổ điển) được bao bọc hoàn toàn trong một lớp vải dệt. Chúng nổi tiếng với khả năng chống mài mòn, chống bụi bẩn và hoạt động êm ái, trơn tru. Mặc dù dây đai bọc mang lại độ bền và độ ồn thấp ở các thiết lập mô-men xoắn thấp đến trung bình, lớp vỏ vải của chúng tạo ra ma sát ít hơn một chút với ròng rọc, dẫn đến lượng tổn thất công suất được kiểm soát. Chúng lý tưởng cho các hệ thống truyền động đa năng, máy móc nông nghiệp và môi trường mà sự trượt nhẹ sẽ không làm hỏng hệ thống.

Ngược lại, dây đai chữ V không cắt có các cạnh tiếp xúc trực tiếp giữa lõi đàn hồi có độ ma sát cao và ròng rọc. Thiết kế này làm tăng hệ số ma sát, cải thiện độ bám và hiệu suất truyền động trong các ứng dụng mô-men xoắn cao hoặc tốc độ cao. Dây đai chữ V không cắt thường mang lại mật độ công suất cao hơn, độ giãn ít hơn và chi phí bảo trì thấp hơn, khiến chúng rất phù hợp cho các thiết bị chính xác, máy nén khí và động cơ ô tô hiện đại.

Dây đai chữ V không có lớp phủ được chia nhỏ hơn nữa thành các loại chuyên dụng được thiết kế cho các nhu cầu vận hành cụ thể:

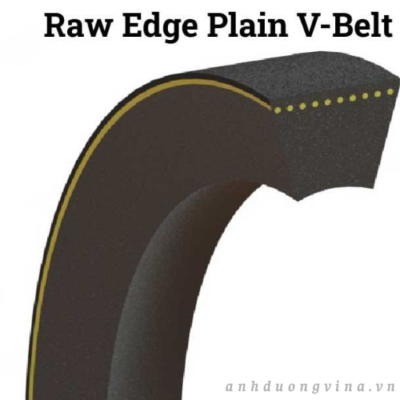

  • Mái bằng không viền (REP): Có một hoặc nhiều lớp vải phủ trên bề mặt trên cùng, với lớp phủ phía dưới tùy chọn theo thiết kế. Phù hợp nhất cho các ứng dụng công nghiệp nói chung, yêu cầu độ ồn thấp và khả năng chịu tải vừa phải.

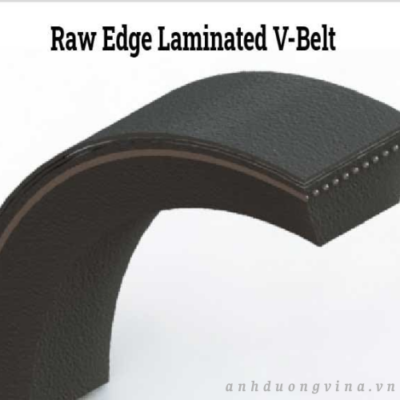

  • Dây đai cán màng cạnh thô (REL): Kết hợp thêm các lớp vải cán màng ở lõi đàn hồi, giúp giảm tiếng ồn khi vận hành và cải thiện độ ổn định kích thước. Dây đai REL lý tưởng cho các hệ thống truyền động tốc độ biến đổi và môi trường có độ rung cao, nơi việc giảm tiếng ồn và căn chỉnh chính xác là ưu tiên hàng đầu.

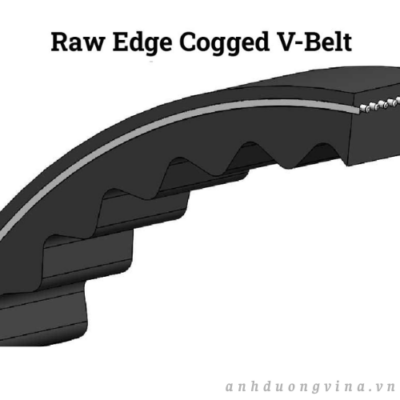

  • Dây đai răng cưa cạnh thô (REC): Còn được gọi là dây đai chữ V có khía cạnh thô , loại dây đai này được thiết kế với các răng cưa hoặc khía được đúc trên bề mặt dưới. Cấu hình răng cưa giúp cải thiện đáng kể độ linh hoạt của dây đai, cho phép sử dụng với các ròng rọc có đường kính nhỏ hơn, và tăng cường khả năng tản nhiệt để hoạt động đáng tin cậy trong môi trường nhiệt độ cao. Dây đai REC mang lại hiệu suất uốn cong và tốc độ truyền tải điện năng vượt trội, lý tưởng cho máy móc nhỏ gọn và hệ thống dẫn động hình rắn trong ô tô.

Khi lựa chọn dây đai chữ V cho thiết bị của bạn , điều quan trọng là phải xem xét các yếu tố như loại ứng dụng, yêu cầu tải trọng, tốc độ, điều kiện môi trường và chu kỳ bảo dưỡng. Hiểu được sự khác biệt giữa các loại dây đai chữ V, vật liệu và tùy chọn cấu tạo sẽ giúp bạn chọn được giải pháp truyền động tối ưu hóa hiệu quả, giảm tổn thất năng lượng và kéo dài tuổi thọ – những yếu tố then chốt trong việc giảm tổng chi phí sở hữu và giảm thiểu thời gian ngừng hoạt động trong quá trình vận hành.

Để được tư vấn tùy chỉnh hoặc yêu cầu thông số kỹ thuật về kích thước, hình dạng, lắp đặt và bảo trì dây đai chữ V, hãy tham khảo ý kiến ​​của các nhà sản xuất và nhà phân phối uy tín có kinh nghiệm trong công nghệ truyền động bằng dây đai. Việc này đảm bảo bạn được trang bị loại dây đai chữ V phù hợp để đạt hiệu suất cao lâu dài trong hệ thống truyền động của mình.

Câu hỏi thường gặp

Dây đai chữ V là gì và hình dạng của nó đóng góp như thế nào vào việc truyền lực?

Dây đai chữ V là loại dây đai truyền động hình thang, có độ ma sát cao, được lắp vào các rãnh của ròng rọc. Hình dạng của nó cho phép lắp ráp chắc chắn, tăng ma sát và nâng cao độ ổn định, giúp tối đa hóa truyền mô-men xoắn và giảm thiểu hiện tượng trượt trong hệ thống truyền động.

Các bộ phận chính của dây đai chữ V là gì?

Dây đai chữ V được cấu tạo từ ba bộ phận chính: lớp vải bọc chống mài mòn và bảo vệ môi trường, các sợi căng cường độ cao để truyền lực, và lõi đàn hồi để tạo độ linh hoạt, giảm chấn và duy trì hình dạng của dây đai.

Dây đai chữ V có mép bọc và dây đai chữ V không bọc khác nhau như thế nào?

Dây đai chữ V bọc vải có lớp vỏ bằng vải giúp tăng độ bền và vận hành êm ái; chúng phù hợp với các ứng dụng thông thường. Dây đai chữ V không bọc vải có các cạnh lộ ra ngoài để tăng độ bám và hiệu quả, lý tưởng cho các thiết bị có mô-men xoắn cao hoặc cần độ chính xác cao, và có các dạng trơn, nhiều lớp hoặc có răng cưa.

Hệ thống truyền động bằng dây đai có những ưu điểm gì so với truyền động bằng bánh răng hoặc xích?

Hệ thống truyền động bằng dây đai hoạt động êm ái, hấp thụ chấn động, cho phép điều chỉnh tốc độ và mô-men xoắn dễ dàng, thích ứng với trục không thẳng hàng và thường yêu cầu ít bảo trì hơn so với bánh răng hoặc xích. Chúng là giải pháp tiết kiệm chi phí để truyền tải năng lượng trên quãng đường dài.

Các điều kiện môi trường ảnh hưởng như thế nào đến hiệu suất của dây đai chữ V trong môi trường công nghiệp?

Việc tiếp xúc với hóa chất, nhiệt độ khắc nghiệt, bụi bẩn, tia cực tím hoặc ozone có thể làm suy giảm chất lượng dây đai chữ V. Lớp vải bọc và chất đàn hồi đặc biệt giúp bảo vệ chống lại các tác nhân gây hại này, nhưng việc kiểm tra và bảo dưỡng định kỳ là rất cần thiết để tối đa hóa tuổi thọ sử dụng trong môi trường khắc nghiệt.

Loại dây đai chữ V nào là tốt nhất cho các ứng dụng HVAC tốc độ cao hoặc ô tô?

Dây đai chữ V răng cưa cạnh thô (REC) được khuyến nghị sử dụng cho các ứng dụng tốc độ cao hoặc nhỏ gọn như hệ thống HVAC hoặc động cơ ô tô. Thiết kế có khía của chúng giúp tăng tính linh hoạt, khả năng tản nhiệt và mật độ công suất, đảm bảo hiệu suất đáng tin cậy và giảm chi phí bảo trì.

Thuật ngữ nào được sử dụng cho hình học của đai chữ V?

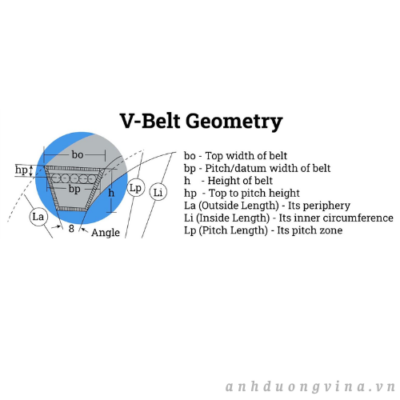

Mặt cắt ngang điển hình của dây đai chữ V là hình thang, với hai cạnh trên và dưới song song. Kích thước cụ thể của hình thang này giúp xác định loại dây đai chữ V và rất quan trọng để đảm bảo tính tương thích với ròng rọc phù hợp.

Ngoài hình dạng hình thang, dây đai chữ V còn có các đặc điểm hình học khác như vị trí đường tâm và chiều dài bên trong và bên ngoài. Việc nắm rõ các kích thước này rất cần thiết để lựa chọn đúng loại dây đai chữ V phù hợp với yêu cầu ứng dụng.



  • Chiều rộng cạnh trên: Đây là cạnh lớn hơn của hình thang, song song với cạnh ngắn hơn.
  • Đường tâm đai hay vùng tâm đai: Khi bị uốn cong, dây đai chữ V không tải sẽ chịu cả ứng suất kéo và ứng suất nén. Mặt ngoài chịu lực kéo, trong khi mặt trong chịu lực nén. Đường mà tại đó ứng suất bằng không được gọi là đường tâm đai hay vùng tâm đai.
  • Từ đỉnh sân đến mặt sân: Đây là khoảng cách giữa đỉnh sân và khu vực sân bóng.
  • Chiều rộng bước sóng: Đây là chiều rộng của hình thang được đo tại bước sóng.
  • Chiều cao: Đây là khoảng cách giữa cạnh trên và cạnh dưới của hình thang.
  • Chiều cao tương đối: Chiều cao tương đối là một đặc tính không thứ nguyên được định nghĩa là tỷ lệ giữa chiều cao và chiều rộng bước ren.
  • Chiều dài bên ngoài: Đây là chu vi của dây thắt lưng được đo dọc theo cạnh trên.
  • Chiều dài bên trong: Đây là chiều dài của dây thắt lưng được đo dọc theo cạnh dưới.
  • Chiều dài bước răng: Đây là chiều dài của đai dọc theo đường bước răng.
  • Góc tạo bởi hai bên đai: Đây là góc tạo bởi hai bên đai khi được kéo giãn. Góc tạo bởi hầu hết các đoạn đai chữ V là 40°.

Các loại dây đai chữ V?

Dây đai chữ V có nhiều loại khác nhau, và phần này sẽ phân loại chúng dựa trên kích thước mặt cắt ngang. Các mặt cắt ngang phổ biến nhất bao gồm tiêu chuẩn, hình nêm, hẹp, dành cho động cơ công suất nhỏ, có dải, có răng cưa và kép. Các kích thước này được tiêu chuẩn hóa bởi các tổ chức như ISO, BS và DIN.

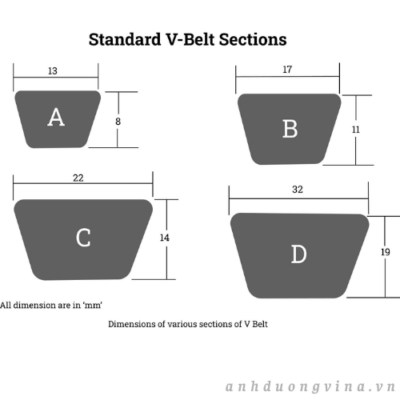

  • Dây đai chữ V tiêu chuẩn: Dây đai chữ V tiêu chuẩn, còn được gọi là dây đai chữ V cổ điển hoặc thông thường, là dạng dây đai chữ V sớm nhất và được sử dụng rộng rãi trong truyền động . Dây đai chữ V tiêu chuẩn có nhiều kích thước khác nhau được ký hiệu là Y, Z, A, B, C, D và E. Khi sử dụng tiêu chuẩn DIN, ký hiệu của chúng được biểu thị bằng các số bằng với chiều rộng mặt trên của dây đai tính bằng milimét. Tất cả các kích thước đều có góc nghiêng 40° và tỷ lệ chiều rộng mặt trên so với chiều cao là 1,6:1. Bảng dưới đây tóm tắt các ký hiệu này.

    Tiêu chuẩn BS, ISO, IS, JIS Ký hiệu DIN Chiều rộng đỉnh (mm) Chiều cao (mm) Đường kính bước răng tối thiểu được khuyến nghị
    (mm)
      5 5 3 20
    Y 6 6 4 28
      8 8 5 40
    Z 10 10 6 50
    MỘT 13 13 8 13
    B 17 17 11 125
      20 20 12,5 160
    C 22 22 14 200
      25 25 16 250
    D 32 32 19 355
    E   38 23 500
      40 40 24 500
  • Dây đai chữ V dạng nêm: Dây đai dạng nêm chủ yếu được sử dụng để truyền tải công suất cao với yêu cầu về không gian hạn chế. Chúng có thể hoạt động ở tải trọng gấp 1,5 đến 2 lần so với dây đai chữ V thông thường có cùng chiều rộng đỉnh. Do khả năng truyền tải công suất cao hơn, nên cần ít dây đai dạng nêm hơn để truyền tải trọng. Giống như dây đai chữ V thông thường, góc nghiêng của dây đai dạng nêm cũng là 40°, nhưng chúng có tỷ lệ chiều rộng đỉnh so với chiều cao khác nhau là 1,2:1. Chúng có cấu trúc và vị trí dây tốt hơn, mang lại độ bền cao nhất khi hoạt động. Dây đai dạng nêm được ký hiệu là SPZ, SPA, SPB và SPC.
    Chỉ định Chiều rộng đỉnh (mm) Chiều cao (mm) Đường kính bước răng tối thiểu được khuyến nghị
    (mm)
    SPZ 10 8 63
    SPA 13 10 90
    SPB 17 14 140
    SPC 22 18 224

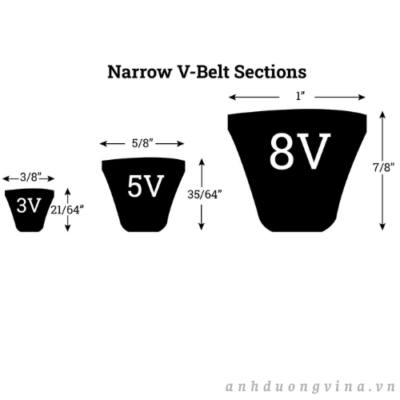

  • Dây đai chữ V hẹp: Dây đai hẹp tương tự như dây đai hình nêm. Chúng cũng được sử dụng để truyền tải tải trọng lớn hơn với kích thước nhỏ gọn hơn. Các ký hiệu được sử dụng cho dây đai hẹp là 3V, 5V và 8V. Các con số biểu thị chiều rộng mặt trên của dây đai nhân với 1/8 inch. Giống như các tiết diện dây đai khác, góc kẹp của nó cũng là 40°. Các tiết diện dây đai hẹp được tiêu chuẩn hóa và chủ yếu được sử dụng ở khu vực Bắc Mỹ. Chúng phù hợp một phần với hình dạng của dây đai hình nêm. Tiết diện 3V tương ứng với SPZ và 5V với SPB. Dây đai 3V và 5V có thể được sử dụng cho ròng rọc SPZ và SPB tương ứng. Tuy nhiên, không nên sử dụng ròng rọc SPZ và SPB trên ròng rọc tiêu chuẩn Mỹ.

    Chỉ định Chiều rộng đỉnh (mm) Chiều cao (mm) Đường kính bước răng tối thiểu được khuyến nghị
    (mm)
    3V 9,7 (3/8″) 8 63
    5V 15,8 (5/8″) 14 140
    8V 25,4 (1″) 23 335

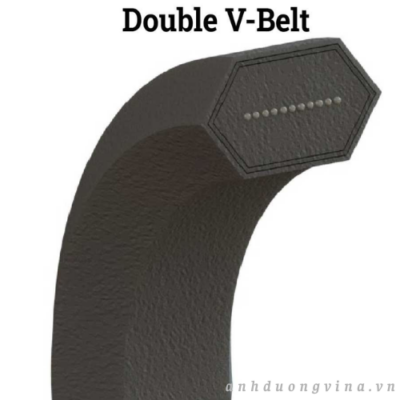

  • Dây đai chữ V kép hoặc hình lục giác: Loại này tương tự như hai dây đai chữ V đối xứng nhau, với mặt trên của chúng là mặt tiếp giáp. Dây căng được đặt giữa hai phần hình chữ V. Dây đai chữ V kép được sử dụng cho các hệ thống truyền động có một hoặc nhiều đoạn uốn ngược chiều kim đồng hồ vì hai lõi nén cho phép dây đai được uốn cong từ cả hai phía. Đặc tính này làm cho dây đai chữ V kép phù hợp với các hệ thống truyền động có nhiều ròng rọc phải được dẫn động theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ. Các tiết diện của dây đai chữ V kép được ký hiệu là AA, BB và CC.

    Chỉ định Chiều rộng đỉnh (mm) Chiều cao (mm) Đường kính bước răng tối thiểu được khuyến nghị
    (mm)
    AA 13 10 80
    BB 17 14 125
    CC 22 17 224
  • Dây đai chữ V nhiều lớp: Dây đai nhiều lớp là một cụm nhiều dây đai chữ V được nối song song với nhau bằng một lớp vải hoặc dải vải ở phía trên. Mỗi tiết diện chữ V có thể có kích thước của dây đai cổ điển, dây đai hình nêm hoặc dây đai hẹp. Dây đai nhiều lớp chủ yếu được sử dụng trong các ứng dụng công suất cao. Chúng được ký hiệu bằng chữ H theo sau là số thứ tự của tiết diện dây đai chữ V. Ví dụ về dây đai chữ V nhiều lớp là HA, HB, HSPA, HSPB, H3V và H5V.
  • Dây đai chữ V công suất nhỏ: Loại dây đai chữ V này được sử dụng cho các ứng dụng tải nhẹ. Ví dụ về các ứng dụng như vậy là các thiết bị gia dụng và thiết bị xưởng cơ khí có yêu cầu công suất khoảng 1 mã lực hoặc ít hơn. Các tiết diện dây đai công suất nhỏ phổ biến là 2L, 3L, 4L và 5L. Con số trước chữ L biểu thị chiều rộng phía trên của dây đai được nhân với 1/8 inch.
    Chỉ định Chiều rộng đỉnh (mm) Chiều cao (mm)
    2 lít 1/4 1/8
    3 lít 3/8 7/32
    4 lít 1/2 5/16
    5 lít 21/32 3/8

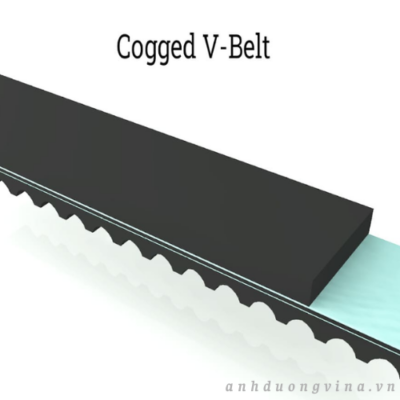

  • Dây đai chữ V có răng cưa : Như đã thảo luận trước đó, loại dây đai này có các răng cưa hoặc khía ở mặt dưới, cho phép chúng uốn cong ở bán kính nhỏ hơn. Chúng không được bọc hoàn toàn bằng lớp sợi như các loại trước đó. Dây đai có răng cưa có thể có kích thước mặt cắt ngang tương tự như dây đai chữ V cổ điển, hình nêm, hẹp, có dải và dây đai chữ V công suất nhỏ. Dây đai có răng cưa được ký hiệu bằng chữ X sau số hiệu tiết diện dây đai chữ V, ngoại trừ dây đai hình nêm. Ví dụ về ký hiệu là ZX, AX, 3VX, 5VX, HAX, H3VX, v.v. Dây đai hình nêm có răng cưa được ký hiệu là XPA, XPB, v.v.

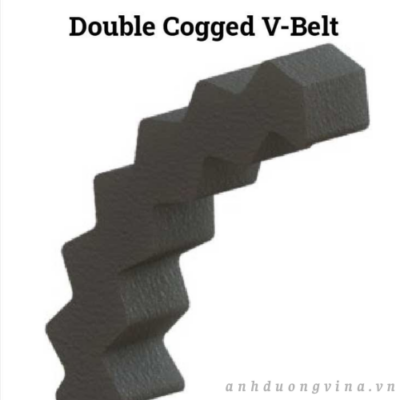

  • Dây đai chữ V răng kép: Thiết kế này kết hợp các nguyên lý của dây đai chữ V kép và dây đai chữ V răng. Chúng được sử dụng trong các ứng dụng yêu cầu độ linh hoạt cao của dây đai với bán kính ròng rọc nhỏ. Cấu trúc răng ở mặt trên của dây đai cho phép nó uốn cong theo hình zigzag. Điều này được sử dụng để dẫn động nhiều ròng rọc. Kích thước của dây đai chữ V răng kép phụ thuộc vào tiêu chuẩn của nhà sản xuất.
  • Dây đai chữ V nông nghiệp: Đây là loại dây đai được thiết kế để chịu được sự mài mòn khắc nghiệt từ bụi, cát, ngũ cốc và các tác nhân khác. Ngoài ra, chúng còn tiếp xúc với mưa và ánh nắng mặt trời, những yếu tố có thể dễ dàng làm suy giảm chất lượng của các hợp chất cao su thông thường. Vì những lý do này, dây đai chữ V nông nghiệp được làm từ hỗn hợp polyurethane bền hơn cho lõi đàn hồi và sợi Kevlar cho các sợi chịu lực. Một số nhà sản xuất kết hợp các thông số kỹ thuật của dây đai chữ V cổ điển, loại hẹp, loại đôi và loại có dải. Khi đề cập đến các tiêu chuẩn ISO, dây đai chữ V nông nghiệp được ký hiệu là HI, HJ, HK, HL và HM.

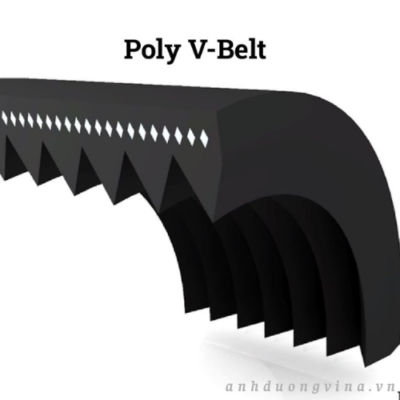

  • Dây đai Poly-V: Poly-V là thuật ngữ phổ biến trên thị trường dùng để chỉ các loại dây đai có gân chữ V, nhiều rãnh hoặc đa rãnh. Khác với dây đai chữ V dạng dải, chúng không có kích thước mặt cắt tiêu chuẩn như dây đai chữ V cổ điển, dạng nêm và dạng hẹp. Chúng có cấu trúc nhỏ gọn hơn so với dây đai chữ V dạng dải. Chúng có độ linh hoạt được cải thiện nhờ độ dày giảm, giúp chúng phù hợp để dẫn động nhiều ròng rọc. Dây đai Poly-V có thể uốn cong theo hình zigzag nhờ sự hỗ trợ của các con lăn dẫn hướng. Dây đai Poly-V được ký hiệu là PH, PJ, PK, PL và PM.
  • Dây đai chữ V điều chỉnh tốc độ: Đây là loại dây đai chữ V có răng cưa, mép thô, với tiết diện rộng hơn so với các loại dây đai thông thường. Chúng được thiết kế để sử dụng với các ròng rọc điều chỉnh tốc độ. Tiết diện của chúng có thể được làm theo kích thước tiêu chuẩn hoặc không tiêu chuẩn. Ký hiệu cho dây đai điều chỉnh tốc độ khác nhau tùy thuộc vào từng nhà sản xuất. Chúng thường được làm từ cao su chloroprene (Neoprene) hoặc EPDM.

Phần kết luận

  • Dây đai chữ V là một chi tiết máy linh hoạt được sử dụng để truyền lực giữa một bộ ròng rọc hoặc bánh xe có rãnh. Chúng có đặc điểm là tiết diện hình thang.
  • Dây đai chữ V được sử dụng vì khả năng bám chặt vào các rãnh của ròng rọc. Điều này giúp giảm ma sát bề mặt, giảm trượt và tổn thất công suất.
  • Dây đai chữ V có thể được phân loại thành dây đai có lớp bọc hoặc dây đai có mép trần. Dây đai chữ V có lớp bọc được phủ hoàn toàn bằng lớp sợi, trong khi dây đai có mép trần có các cạnh không được bọc.
  • Dây đai chữ V cũng có thể được phân loại theo tiết diện. Các tiết diện phổ biến nhất là tiêu chuẩn, hình nêm, hẹp, dành cho động cơ công suất nhỏ, có dải, có răng cưa và dây đai kép.
