Chiller giải nhiệt gió: Phân loại, ứng dụng và nguyên lý hoạt động

Chương này giới thiệu những nguyên lý cơ bản của máy làm lạnh bằng không khí, thảo luận về các thành phần thiết yếu và cơ chế hoạt động của chúng.

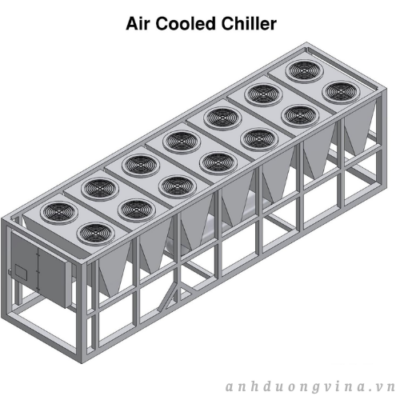

Chiller giải nhiệt gió thực chất là gì?

Máy làm lạnh bằng không khí là một loại hệ thống làm lạnh được sử dụng để hạ nhiệt độ chất lỏng, hoạt động cùng với hệ thống xử lý không khí của tòa nhà. Không giống như các máy làm lạnh công nghiệp thông thường cần tháp giải nhiệt, các máy làm lạnh này thải nhiệt ra ngoài bằng cách sử dụng quạt. Bằng cách sử dụng không khí để làm mát nước và các chất lỏng khác, chúng làm giảm nhiệt độ của thiết bị, quy trình và không gian một cách hiệu quả bằng cách hấp thụ nhiệt và tản nhiệt hiệu quả.



Bao gồm máy nén, dàn bay hơi, dàn ngưng tụ và van giãn nở, máy làm lạnh công nghiệp làm mát bằng không khí được sử dụng trong nhiều môi trường khác nhau, bao gồm các hoạt động công nghiệp quy mô lớn, trung tâm thương mại, khu phức hợp công nghiệp, khách sạn và cơ sở y tế. Những máy làm lạnh này cũng lý tưởng cho các địa điểm có nhiều tòa nhà như công viên giải trí và trung tâm mua sắm ngoài trời, cung cấp giải pháp làm mát đáng tin cậy cho cả các hoạt động quy mô lớn và nhỏ.

Với thiết kế nhỏ gọn, chúng dễ dàng di chuyển, tiết kiệm chi phí bảo trì và dễ lắp đặt. Máy làm lạnh không khí di động đa năng rất thiết thực cho các sự kiện quy mô lớn hoặc các tình huống khẩn cấp, có cấu trúc đơn giản tương tự như máy làm lạnh nước. Hầu hết các máy làm lạnh không khí đều sử dụng máy nén trục vít hoặc máy nén xoắn ốc.



Thường được gọi là máy làm lạnh dạng mô-đun, các dàn máy làm lạnh bằng không khí có thể được xếp chồng lên nhau theo chiều ngang để tăng khả năng làm lạnh, từ khoảng 10 tấn lạnh (RT) đến 550 RT. Một máy làm lạnh bằng không khí đơn lẻ với máy nén xoắn ốc có thể đạt công suất tối đa khoảng 200 RT, trong khi những máy được trang bị máy nén trục vít có thể đạt tới 550 RT.

Các thiết bị này thường tích hợp ít nhất hai máy nén để tăng độ tin cậy. Nếu một máy nén gặp sự cố, máy còn lại vẫn tiếp tục hoạt động, mặc dù công suất làm lạnh giảm xuống còn 50%. Máy làm lạnh bằng không khí có hiệu suất thấp hơn so với máy làm lạnh bằng nước, với tỷ lệ hiệu suất năng lượng gần 1,00 kW/tấn, trái ngược với hiệu suất cao hơn được thấy ở máy làm lạnh bằng nước.

Các thành phần chính của máy làm lạnh công nghiệp làm mát bằng không khí

Các thành phần chính của máy làm lạnh bằng không khí bao gồm:

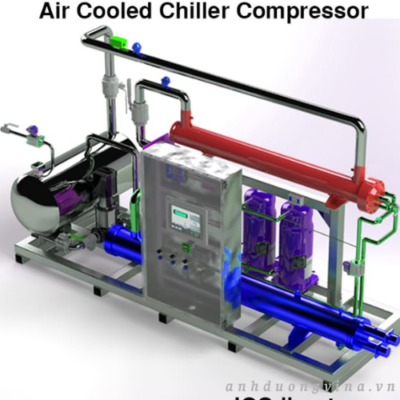

Máy nén

Máy nén điều khiển dòng chất làm lạnh bên trong máy làm lạnh. Các loại máy nén bao gồm máy nén trục vít, máy nén piston, máy nén xoắn ốc, máy nén quay và máy nén ly tâm. Máy nén ly tâm đặc biệt năng động, hoạt động khác biệt bằng cách sử dụng cánh quạt để tăng tốc và sau đó giảm tốc độ từ từ của khí để nén nó, trái ngược với máy nén thể tích dương làm ngưng tụ khí bằng các cơ chế như trục vít, piston hoặc rôto để nâng cao áp suất hơi.



Lý tưởng cho các ứng dụng công suất cao, máy nén khí có ba dạng: kín hoàn toàn, bán kín hoàn toàn và hở. Trong máy nén khí kín hoàn toàn, cả máy nén và động cơ điện đều được đặt trong một vỏ kín, thường phục vụ nhu cầu công suất thấp. Máy nén khí bán kín hoàn toàn có vỏ hai phần, cho phép công suất tầm trung, với động cơ điện và máy nén dùng chung một vỏ. Máy nén khí hở, với các bộ phận động cơ và máy nén tách rời nhưng được nối với nhau, phù hợp với các ứng dụng công suất cao.

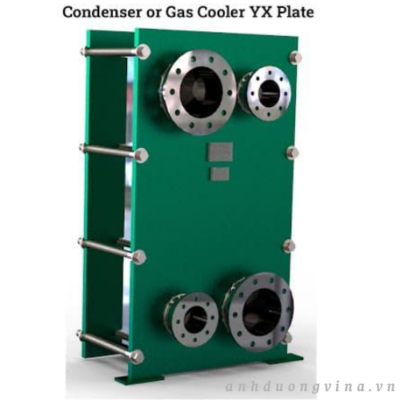

Bộ ngưng tụ

Bộ phận này hoạt động như một bộ trao đổi nhiệt, truyền nhiệt từ chất làm lạnh sang không khí, sử dụng các ống đồng chứa chất làm lạnh dạng lỏng và các cánh tản nhiệt bằng nhôm để thúc đẩy quá trình trao đổi nhiệt. Các máy làm lạnh bằng không khí hiệu quả cao thường sử dụng dàn ngưng tụ làm mát bằng không khí, trong khi một số khác có thể sử dụng phương pháp làm mát bằng bay hơi hoặc làm mát bằng nước.

Trong các phiên bản làm mát bằng nước, nước hỗ trợ làm mát chất làm lạnh, khác với các dàn ngưng tụ bay hơi trộn cả không khí và nước để tăng nhiệt độ không khí thông qua quá trình bay hơi nước. Không khí hỗ trợ quá trình này bằng cách tạo điều kiện thuận lợi cho việc loại bỏ hơi nước.

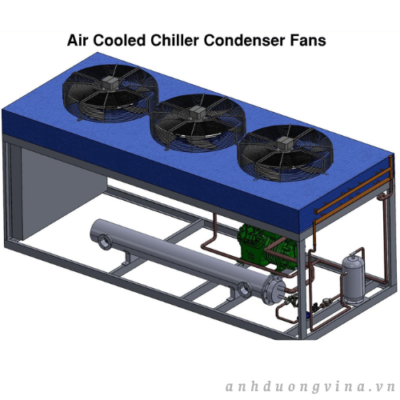

Quạt của dàn ngưng tụ

Đặc điểm nổi bật của máy làm lạnh bằng không khí là các quạt này giúp lưu thông không khí qua dàn ngưng tụ, tản nhiệt và cho phép hệ thống khởi động lại chu trình làm lạnh một cách hiệu quả.



Van giãn nở

Van tiết lưu điều khiển lưu lượng chất làm lạnh một cách chính xác dựa trên sự thay đổi tải làm lạnh. Bằng cách tiếp nhận và giảm áp suất chất làm lạnh dạng lỏng trước khi nó đi vào dàn bay hơi, nó tạo ra dòng chảy ngược và chuyển đổi chất làm lạnh thành hỗn hợp lỏng và hơi ở áp suất thấp, cuối cùng chuyển thành khí nóng rồi khí lạnh khi áp suất tăng lên.

Có bảy loại van giãn nở khác nhau—van nhiệt, van áp suất thấp, van áp suất cao, van điện tử và van tự động, cùng nhiều loại khác—mỗi loại điều chỉnh lưu lượng chất làm lạnh và giúp duy trì sự chênh lệch áp suất giữa dàn ngưng và dàn bay hơi đồng thời cho phép chuyển đổi chất làm lạnh bên trong.



Bộ bay hơi hoặc bộ trao đổi nhiệt

Bộ bay hơi lấy nhiệt từ chất làm lạnh trước khi nhiệt được đưa trở lại bộ ngưng tụ. Nó là một bộ trao đổi nhiệt chuyển nhiệt từ chất làm lạnh sang nước hoặc chất làm mát. Các loại bộ bay hơi bao gồm dạng ống xoắn, dạng ống lồng và dạng tấm, được phân loại theo hiệu suất truyền nhiệt.



Bằng cách làm lạnh chất làm lạnh thành dạng khí, thiết bị bay hơi cho phép nó hấp thụ nhiệt từ nước hoặc các thiết bị xử lý không khí. Các biến thể của thiết bị bay hơi, như dạng ống lồng, dạng cánh tản nhiệt và dạng tấm, hỗ trợ các ứng dụng làm mát khác nhau bằng cách tạo ra diện tích tiếp xúc lớn hơn để truyền nhiệt hiệu quả.



Đáng chú ý, các thiết bị bay hơi có nhiều kiểu dáng khác nhau.

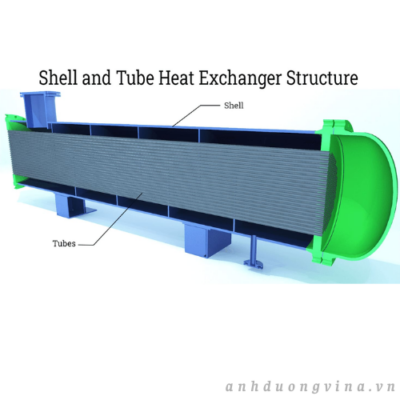

1. Cấu trúc vỏ và ống: Thường bao gồm các ống bằng đồng hoặc thép, lý tưởng cho hệ thống làm mát bằng chất lỏng.

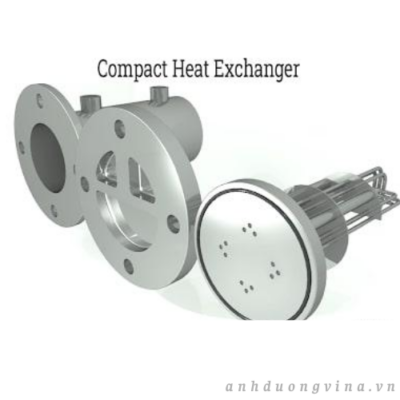

2. Bộ trao đổi nhiệt dạng cánh tản nhiệt: Có các cánh tản nhiệt phụ giúp tăng cường trao đổi nhiệt, cải thiện hiệu quả làm mát không khí thông qua việc tăng diện tích bề mặt tiếp xúc.

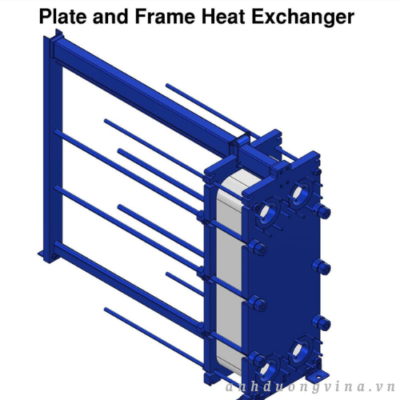

3. Bộ bay hơi dạng tấm: Sử dụng các tấm kim loại có rãnh để phân phối chất làm lạnh. Các biến thể bao gồm các tấm kim loại hàn bao quanh một ống, sử dụng dung dịch eutectic để tăng cường tiếp xúc.



Bộ lọc sấy của máy làm lạnh công nghiệp làm mát bằng không khí

Bộ phận này bảo vệ hệ thống bằng cách loại bỏ tạp chất và hơi ẩm. Do bị tắc nghẽn trong thời gian sử dụng dài, việc thay thế bộ lọc sấy định kỳ là cần thiết để đảm bảo tuổi thọ và hiệu quả hoạt động của hệ thống.

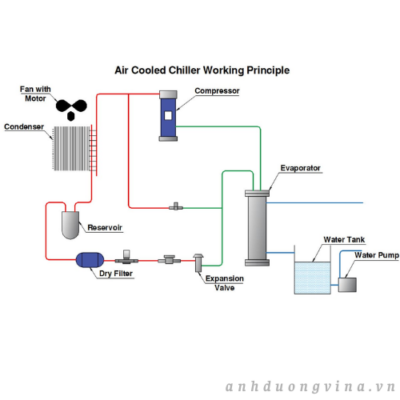

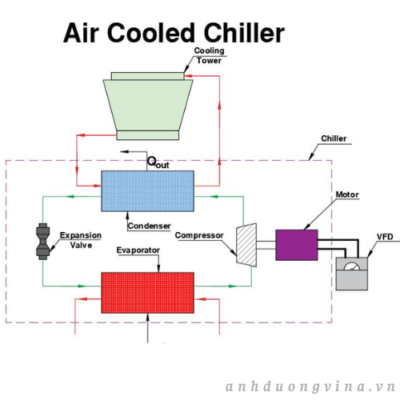

Máy Chiller giải nhiệt gió hoạt động như thế nào?

Nguyên lý hoạt động của máy làm lạnh công nghiệp bằng không khí xoay quanh việc trích nhiệt từ nước đã qua xử lý trong một hệ thống làm lạnh khép kín. Các thiết bị làm lạnh này rất cần thiết trong các ứng dụng làm mát quy trình cho sản xuất, nhựa, thực phẩm và đồ uống, và hệ thống HVAC. Sau khi nước lạnh lưu thông qua bộ xử lý không khí hoặc thiết bị xử lý của nhà máy, nó hấp thụ nhiệt và quay trở lại máy làm lạnh. Bên trong dàn bay hơi của máy làm lạnh , quá trình trao đổi nhiệt hiệu quả diễn ra khi chất làm lạnh dạng lỏng hấp thụ năng lượng nhiệt không mong muốn từ nước. Chất làm lạnh bay hơi trên bó ống bay hơi, chuyển thành hơi áp suất thấp.



Khí chất làm lạnh áp suất thấp này sau đó di chuyển đến máy nén , nơi nó được nén thành hơi áp suất cao, nhiệt độ cao. Tiếp theo, chất làm lạnh di chuyển vào các cuộn dây dàn ngưng làm mát bằng không khí . Tại đây, quạt dàn ngưng sẽ thổi không khí xung quanh qua các cuộn dây, nhanh chóng tản nhiệt và ngưng tụ khí chất làm lạnh trở lại thành chất lỏng áp suất cao. Việc lắp đặt máy làm lạnh bằng không khí ngoài trời hoặc trong khu vực trong nhà thông gió tốt giúp loại bỏ sự tích tụ nhiệt dư thừa, làm cho chúng trở nên lý tưởng cho những môi trường mà việc sử dụng nước bị hạn chế hoặc không khả thi.

Sau khi nhiệt được giải phóng từ dàn làm lạnh nhờ quạt dàn ngưng, chất làm lạnh dạng lỏng ở áp suất cao sẽ được dẫn qua van giãn nở . Van này điều chỉnh lưu lượng và giảm áp suất cũng như nhiệt độ của chất làm lạnh, biến nó thành chất lỏng ở áp suất thấp. Là một quá trình làm lạnh tuần hoàn liên tục, chất làm lạnh đã được làm mát này sẽ quay trở lại dàn bay hơi, nơi nó bắt đầu hấp thụ nhiệt trở lại. Chu trình liên tục này cung cấp khả năng làm mát đáng tin cậy cho các thiết bị quan trọng, quy trình công nghiệp và các giải pháp kiểm soát khí hậu.

Các hệ thống làm lạnh bằng không khí hiện đại cung cấp các tính năng như điều khiển bằng vi xử lý, máy nén tốc độ biến đổi, quạt EC tiết kiệm năng lượng và chất làm lạnh thân thiện với môi trường để tối ưu hóa hiệu suất, tiết kiệm năng lượng và tuân thủ các quy định hiện hành về chất làm lạnh trong công nghiệp.

So sánh máy làm lạnh công nghiệp làm mát bằng không khí và máy làm lạnh công nghiệp làm mát bằng nước.

Máy làm lạnh bằng không khí và máy làm lạnh công nghiệp bằng nước đều là các loại hệ thống nén hơi thường được sử dụng để làm mát trong quy trình sản xuất và điều hòa không khí thương mại. Cả hai đều sử dụng máy nén cơ khí (như máy nén xoắn ốc, máy nén trục vít hoặc máy nén ly tâm) để tuần hoàn chất làm lạnh trong toàn bộ hệ thống làm lạnh, nhưng sự khác biệt chính nằm ở cách mỗi loại thải nhiệt ra khỏi chu trình làm lạnh.



Trong hệ thống làm lạnh bằng nước , nước được tuần hoàn qua một bình ngưng kín và sau đó chảy đến tháp giải nhiệt, nơi nước được làm mát bằng phương pháp bay hơi. Điều này đòi hỏi cơ sở hạ tầng bổ sung, bao gồm tháp giải nhiệt, bơm nước bình ngưng và hệ thống xử lý. Ngược lại, máy làm lạnh bằng không khí sử dụng quạt bình ngưng mạnh mẽ để thổi không khí ngoài trời (hoặc không khí trong nhà máy) qua các cuộn dây bình ngưng, loại bỏ nhu cầu về tháp giải nhiệt. Vì các mẫu máy làm lạnh bằng không khí không yêu cầu các thành phần hệ thống nước bổ sung, chúng có thiết kế nhỏ gọn hơn, dễ lắp đặt hơn, chi phí đầu tư ban đầu thấp hơn và chi phí bảo trì dài hạn giảm – khiến chúng trở thành lựa chọn phổ biến cho nhiều ứng dụng làm mát công nghiệp, thể chế và thương mại.

Mặc dù máy làm lạnh bằng nước có thể mang lại hiệu quả cao hơn trong các ứng dụng quy mô lớn hoặc nhiệt độ cao, nhưng chúng lại phát sinh thêm chi phí bảo trì và yêu cầu xử lý nước thường xuyên. Máy làm lạnh bằng không khí được đánh giá cao nhờ chi phí vận hành thấp hơn, dễ bảo trì và hoạt động đáng tin cậy trong điều kiện khí hậu thay đổi. Khi so sánh các công nghệ máy làm lạnh, cần xem xét tổng chi phí sở hữu, yêu cầu lắp đặt, tỷ lệ hiệu quả năng lượng (EER), hiệu suất theo mùa và nguồn nước sẵn có tại địa phương.

Các yếu tố cần cân nhắc khi lựa chọn máy làm lạnh bằng không khí

Khi lựa chọn máy làm lạnh bằng không khí hoặc hệ thống làm mát công nghiệp cho cơ sở của bạn, một số yếu tố chính có thể ảnh hưởng đến hiệu quả hoạt động, mức tiêu thụ năng lượng và tuổi thọ của hệ thống:

Công suất tối thiểu của máy làm lạnh công nghiệp

Khi lựa chọn kích thước máy làm lạnh công nghiệp bằng không khí, hãy đánh giá tải nhiệt cực đại của quy trình và xem xét các điều kiện môi trường. Máy làm lạnh bằng không khí rất phù hợp với khí hậu mát mẻ có sự chênh lệch nhiệt độ ngày đêm hoặc theo mùa đáng kể. Hãy đảm bảo công suất làm lạnh của thiết bị (được đo bằng tấn hoặc kilowatt) đáp ứng nhu cầu cụ thể của quy trình hoặc hệ thống HVAC của bạn. Đối với thiết bị hoặc ứng dụng có tải làm lạnh vừa phải, máy làm lạnh bằng không khí cung cấp một giải pháp linh hoạt và tiết kiệm năng lượng.

Ảnh hưởng của chiều cao máy làm lạnh công nghiệp

Độ cao đóng vai trò quan trọng trong khả năng làm lạnh của máy làm lạnh bằng không khí. Ở độ cao lớn hơn, không khí loãng hơn đồng nghĩa với hiệu suất tản nhiệt giảm, điều này có thể làm giảm hiệu suất tổng thể của hệ thống. Các nhà sản xuất cung cấp hướng dẫn giảm công suất để điều chỉnh cho các ứng dụng ở độ cao lớn trong môi trường công nghiệp và thương mại.

Loại điều khiển máy làm lạnh công nghiệp

Việc lựa chọn hệ thống điều khiển có thể ảnh hưởng đáng kể đến hiệu quả năng lượng và khả năng giám sát từ xa. Các máy làm lạnh tiên tiến được trang bị hệ thống điều khiển kỹ thuật số hoặc dựa trên bộ vi xử lý để tăng độ chính xác, thông báo cảnh báo và tích hợp vào hệ thống quản lý tòa nhà (BMS).

Máy làm lạnh công nghiệp và áp suất chất làm lạnh

Máy làm lạnh công nghiệp được thiết kế để quản lý an toàn áp suất chất làm lạnh cao. Hãy chọn các thiết bị có cơ chế an toàn đã được chứng minh và bộ trao đổi nhiệt chất lượng cao. Sử dụng chất làm lạnh áp suất thấp hơn, thân thiện với môi trường (như R410a, R134a hoặc hỗn hợp HFO thế hệ mới) có thể cải thiện hiệu suất và giảm chi phí tuân thủ các quy định về môi trường.

Khả năng chống chịu nhiệt độ không khí

Nhiệt độ môi trường ảnh hưởng đáng kể đến hiệu suất của máy làm lạnh và mức tiêu thụ năng lượng của máy nén. Cứ mỗi 1°C tăng nhiệt độ môi trường, công suất của máy làm lạnh bằng không khí có thể giảm khoảng 1%. Hãy cân nhắc sử dụng các thiết bị có dàn ngưng tụ lớn, quạt điều tốc và tối ưu hóa cho thời tiết nóng nếu hoạt động của bạn diễn ra ở vùng khí hậu ấm áp hoặc được lắp đặt ở vị trí lộ thiên.

Giá trị giảm áp suất dàn bay hơi

Giảm thiểu tổn thất áp suất trong dàn bay hơi để tối đa hóa hiệu suất hệ thống và giảm chi phí năng lượng. Chọn máy làm lạnh có thiết kế dàn bay hơi đường kính lớn hoặc diện tích bề mặt được cải tiến để giảm tổn thất ma sát chất lỏng, đảm bảo quá trình làm lạnh ổn định và hiệu quả.

Kích thước vật lý của máy làm lạnh công nghiệp

Kích thước nhỏ gọn là một lợi thế lớn của máy làm lạnh bằng không khí, giúp dễ dàng lắp đặt trong các cơ sở có diện tích lớn hoặc hạn chế. Hãy đảm bảo kiểm tra khoảng trống cho luồng không khí và việc tiếp cận để bảo trì trong quá trình thiết kế hệ thống.

Lượng tiếng ồn do thiết bị tạo ra

Tiếng ồn khi vận hành là một yếu tố quan trọng trong nhiều môi trường công nghiệp. Hãy tìm kiếm các mẫu máy làm lạnh bằng không khí được thiết kế với quạt giảm tiếng ồn, vỏ cách âm và khả năng cách ly rung động. Đối với môi trường nhạy cảm với tiếng ồn, hãy chọn các mẫu có mức áp suất âm thanh được đảm bảo dưới 75 dBA ở khoảng cách 16,4 feet (5 mét).

Số lượng máy nén

Cấu hình nhiều máy nén cung cấp khả năng dự phòng và kiểm soát công suất theo từng giai đoạn, tối ưu hóa hiệu suất trong điều kiện tải thay đổi. Hãy xem xét các thông số kỹ thuật để lựa chọn số lượng máy nén phù hợp với mục tiêu về độ tin cậy và hiệu quả năng lượng của bạn.

Những điểm cần xem xét thêm:

• Hệ số hiệu suất năng lượng (EER) và hệ số hiệu năng (COP): Ưu tiên các máy làm lạnh bằng không khí có chỉ số EER hoặc COP cao để giảm thiểu tiêu thụ điện năng và chi phí vận hành.
• Chứng nhận và tuân thủ tiêu chuẩn ngành: Hãy đảm bảo máy làm lạnh của bạn đáp ứng các tiêu chuẩn liên quan như chứng nhận AHRI, CE, UL hoặc ISO dành cho hệ thống làm lạnh công nghiệp.
• Yêu cầu bảo trì: Đánh giá mức độ dễ dàng bảo dưỡng, khả năng tiếp cận các bộ phận chính và sự sẵn có của dịch vụ hỗ trợ sau bán hàng từ nhà sản xuất hoặc nhà phân phối.
• Thỏa thuận bảo hành và dịch vụ: Xem xét kỹ các điều khoản bảo hành và cân nhắc các thỏa thuận dịch vụ mở rộng cho các hệ thống lắp đặt quan trọng.

Các loại máy Chiller giải nhiệt gió?

Máy làm lạnh công nghiệp làm mát bằng không khí là thành phần thiết yếu trong hệ thống làm mát quy trình và hệ thống HVAC trong nhiều ngành công nghiệp. Các hệ thống làm lạnh này được phân loại theo loại máy nén được sử dụng, bao gồm máy nén trục vít, máy nén piston, máy nén xoắn ốc, máy nén quay và máy nén ly tâm. Hiểu rõ các loại máy làm lạnh làm mát bằng không khí khác nhau giúp lựa chọn tối ưu cho các ứng dụng làm mát công nghiệp cụ thể, tối đa hóa hiệu quả năng lượng, hiệu suất làm mát và độ tin cậy của hệ thống.

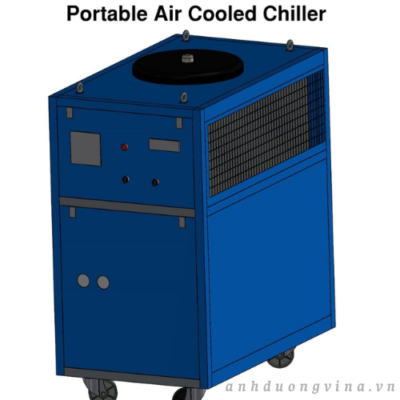

Máy làm lạnh công nghiệp di động làm mát bằng không khí

Thuật ngữ ” máy làm lạnh công nghiệp di động làm mát bằng không khí ” đề cập đến cấu hình tiêu chuẩn của hệ thống, chứ không phải khả năng di chuyển của thiết bị. Trên thực tế, sau khi lắp đặt, hầu hết các máy làm lạnh công nghiệp di động làm mát bằng không khí đều cố định và không được thiết kế để di chuyển thường xuyên. Thuật ngữ này mô tả bất kỳ hệ thống làm lạnh trọn gói nào tích hợp tất cả các thành phần cần thiết—bao gồm mạch làm lạnh, bơm tuần hoàn và bể chứa nước—trong một tủ nhỏ gọn.



Các máy làm lạnh bằng không khí này được thiết kế để lắp đặt dễ dàng (plug-and-play), cho phép thiết lập nhanh chóng cho việc làm lạnh quy trình công nghiệp, sản xuất, phòng thí nghiệm hoặc các ứng dụng y tế. Bộ điều khiển tích hợp của máy làm lạnh thường có bộ khởi động động cơ với kết nối điện một điểm duy nhất để đơn giản hóa việc lắp đặt. Bộ điều khiển tiên tiến trên các máy làm lạnh bằng không khí hiện đại cung cấp các lời nhắc bảo trì tự động, mã lỗi chẩn đoán, cảnh báo kỹ thuật và cảnh báo hệ thống để giảm thiểu thời gian ngừng hoạt động ngoài kế hoạch và kéo dài tuổi thọ hoạt động. Máy làm lạnh di động có nhiều công suất làm lạnh khác nhau, từ 2 đến 100 tấn, đáp ứng nhu cầu của cả các cơ sở quy mô nhỏ và lớn.

Máy làm lạnh công nghiệp di động làm mát bằng không khí, lưu lượng tiêu chuẩn

Hệ thống làm lạnh dòng chảy tiêu chuẩn được trang bị bình chứa nước tích hợp. Hệ thống hoạt động trong một quy trình làm mát khép kín, trong đó nước lạnh được bơm từ máy làm lạnh, tuần hoàn qua thiết bị hoặc bộ trao đổi nhiệt, và trở lại thiết bị dưới áp suất bơm, đảm bảo nhiệt độ chất làm mát ổn định và nguồn cung cấp nước lạnh liên tục.

Máy làm lạnh công nghiệp di động làm mát bằng không khí, kiểu dòng chảy ngược

Máy làm lạnh công nghiệp làm mát bằng không khí ngược chiều không có bình chứa tích hợp, thay vào đó sử dụng thiết kế làm mát vòng hở. Với cấu hình này, máy làm lạnh dựa vào một bình chứa hoặc máng đặt bên ngoài. Nước được dẫn từ bể chứa bên ngoài đến bơm của máy làm lạnh bằng trọng lực, đi qua dàn bay hơi và hệ thống lọc, rồi được dẫn trở lại bể chứa, lý tưởng cho việc làm mát trong các quy trình cần tuần hoàn chất lỏng trực tiếp.

Máy làm lạnh công nghiệp di động làm mát bằng không khí, lưu lượng liên tục

Các thiết bị làm lạnh công nghiệp di động dòng chảy liên tục được thiết kế cho các hoạt động có lưu lượng cao, yêu cầu kiểm soát nhiệt độ chất lỏng trong một lần chảy. Các hệ thống này bao gồm một máy bơm chuyên dụng, bể chứa tích hợp và bộ trao đổi nhiệt thứ cấp, tiếp theo là bộ lọc inline, đảm bảo quản lý nhiệt độ chính xác và kiểm soát ô nhiễm ngay cả trong điều kiện tải công nghiệp khắc nghiệt.

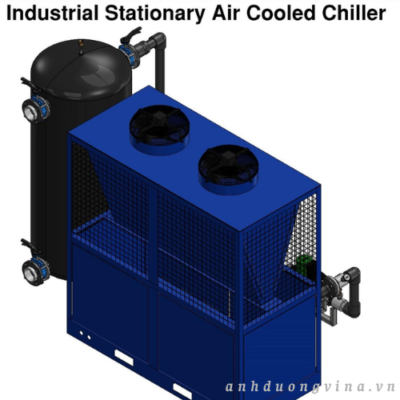

Máy làm lạnh công nghiệp cố định làm mát bằng không khí

Máy làm lạnh công nghiệp cố định làm mát bằng không khí, còn được gọi là hệ thống máy làm lạnh dạng mô-đun, được thiết kế để lắp đặt vĩnh viễn và sử dụng trong các môi trường thương mại hoặc công nghiệp quy mô lớn. Một “máy làm lạnh công nghiệp cố định làm mát bằng không khí” thường không bao gồm bơm hoặc bể chứa nước tích hợp. Thay vào đó, các máy làm lạnh này hoạt động như các mô-đun làm mát trung tâm, được kết nối với các bơm và bể chứa bên ngoài thông qua mạng lưới đường ống được thiết kế chuyên dụng.



Mỗi thành phần chính—máy làm lạnh, bơm và bình chứa—đều yêu cầu các kết nối điện riêng biệt và hệ thống điều khiển chính xác. Trình tự và đấu dây chính xác của hệ thống điều khiển điện là rất quan trọng, đảm bảo máy làm lạnh không khởi động chu trình làm lạnh cho đến khi quá trình tuần hoàn bơm được thiết lập. Máy làm lạnh không khí cố định có công suất làm lạnh từ 2 tấn đến 200 tấn, phù hợp cho việc làm lạnh quy mô lớn, hệ thống HVAC công nghiệp, sản xuất nhựa, chế biến hóa chất và các ứng dụng nước lạnh đòi hỏi cao khác.

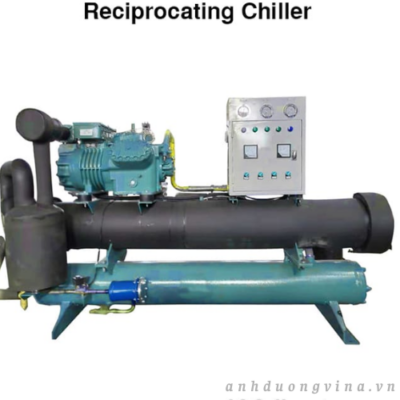

Máy làm lạnh công nghiệp kiểu piston

Máy làm lạnh công nghiệp kiểu piston sử dụng công nghệ máy nén piston để nén khí chất làm lạnh. Thiết kế piston chuyển động tịnh tiến tạo áp suất tăng dần lên khí, làm tăng nhiệt độ của khí để trao đổi nhiệt. Các van hút và xả có thể điều chỉnh giúp điều hòa chu kỳ hoạt động của piston, và các hệ thống tiên tiến sẽ ngắt hoạt động của piston để đáp ứng nhu cầu làm lạnh ở tải một phần, mang lại khả năng thích ứng cao với tải nhiệt dao động. Để kiểm soát nhiệt độ chính xác, một số hệ thống máy làm lạnh công nghiệp kiểu piston sử dụng sự kết hợp giữa đường dẫn khí nóng và điều khiển công suất kỹ thuật số để phù hợp với nhu cầu làm lạnh của người dùng, mặc dù đường dẫn khí nóng có thể làm giảm hiệu suất năng lượng so với các chiến lược điều khiển hiện đại hơn.



Hoạt động ổn định phụ thuộc vào việc thiết lập điện chính xác cho từng bộ phận. Máy làm lạnh kiểu piston thường được sử dụng trong các cơ sở công nghiệp nhỏ và phòng thí nghiệm, với các mẫu có công suất làm lạnh từ 2 đến 200 tấn. Những máy làm lạnh này hoạt động hiệu quả trong việc làm mát quy trình khi có khối lượng công việc không liên tục hoặc thay đổi.

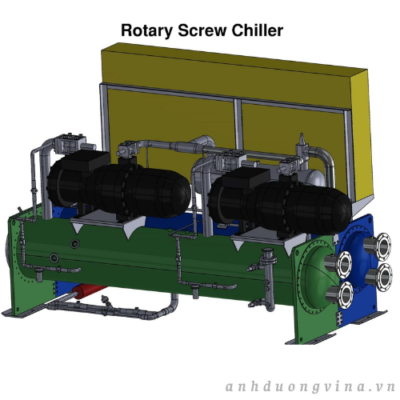

Máy làm lạnh công nghiệp trục vít quay

Máy làm lạnh công nghiệp trục vít sử dụng công nghệ máy nén xoắn ốc (kiểu trục vít) để hoạt động liên tục và tiết kiệm năng lượng. Máy nén có các rôto lồng vào nhau bên trong một vỏ được chế tạo chính xác, giúp giảm thể tích chất làm lạnh thông qua tác động cơ học trực tiếp khi các rôto xoắn ốc quay. Thiết kế này giảm thiểu độ rung và yêu cầu bảo trì, mang lại khả năng làm lạnh công nghiệp đáng tin cậy cho các hoạt động quy mô lớn.



Máy làm lạnh nén trục vít được ưa chuộng nhờ hiệu suất mạnh mẽ và đặc tính tiếng ồn thấp. Công suất làm lạnh của máy nén trục vít dao động từ 20 tấn đến 450 tấn, phục vụ rộng rãi các ứng dụng công nghiệp, thương mại và thể chế. Việc điều khiển công suất được thực hiện bằng van cửa hút trượt hoặc bộ điều khiển tốc độ biến đổi (VSD/VFD), cho phép điều chỉnh chính xác theo nhu cầu làm lạnh của quy trình hoặc tòa nhà trong thời gian thực – một yếu tố quan trọng để tiết kiệm năng lượng và đạt được các mục tiêu bền vững.

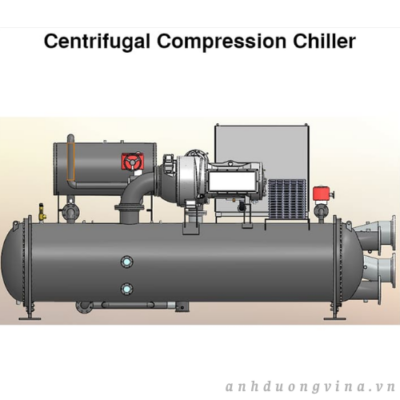

Máy làm lạnh công nghiệp nén ly tâm

Máy làm lạnh công nghiệp nén ly tâm sử dụng cánh quạt tốc độ cao—tương tự như cánh quạt trong máy bơm ly tâm—để nén chất làm lạnh một cách hiệu quả. Thiết kế này mang lại kích thước nhỏ gọn và khả năng làm lạnh vượt trội, khiến máy làm lạnh ly tâm trở nên phổ biến trong các tòa nhà thương mại lớn, nhà máy làm lạnh khu vực và môi trường công nghiệp nặng cần cung cấp nước lạnh với số lượng lớn.



Các máy làm lạnh công nghiệp ly tâm hiện đại tích hợp các công nghệ tiết kiệm năng lượng như bộ điều khiển tốc độ biến đổi (VSD) và cánh dẫn hướng cửa hút có thể điều chỉnh để tối ưu hóa hiệu suất làm lạnh trong điều kiện tải một phần, giảm chi phí năng lượng và giảm thiểu hao mòn hệ thống. Với công suất thường bắt đầu từ 150 tấn và có thể mở rộng lên cao hơn nhiều, các máy làm lạnh này cung cấp khả năng làm lạnh hiệu quả cao cho nhiều môi trường quan trọng.

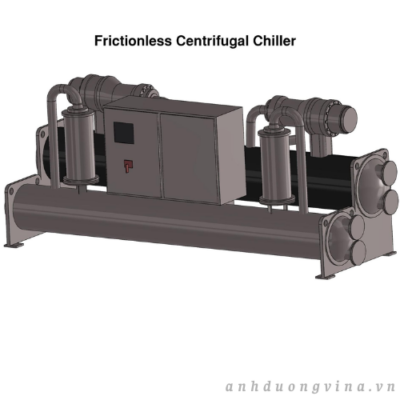

Máy làm lạnh công nghiệp ly tâm không ma sát

Máy làm lạnh công nghiệp ly tâm không ma sát đại diện cho công nghệ tiên tiến nhất trong thiết kế máy làm lạnh không dầu. Tương tự như máy làm lạnh ly tâm tiêu chuẩn, chúng được phân biệt bởi việc sử dụng ổ trục từ tính, giúp loại bỏ ma sát cơ học và nhu cầu bôi trơn. Điều này mang lại hoạt động cực kỳ yên tĩnh, giảm bảo trì và tăng hiệu quả năng lượng – những lợi thế quan trọng trong các trung tâm dữ liệu, bệnh viện và các nhà máy sản xuất có hệ thống kiểm soát môi trường nhạy cảm.



Các máy làm lạnh này tích hợp động cơ DC tốc độ biến đổi hiệu suất cao để quản lý năng lượng chính xác. Hệ thống máy làm lạnh ly tâm không ma sát có công suất từ ​​60 tấn đến 300 tấn, đáp ứng nhu cầu của người dùng cuối về độ tin cậy vượt trội, hoạt động êm ái và tiết kiệm năng lượng tối đa.

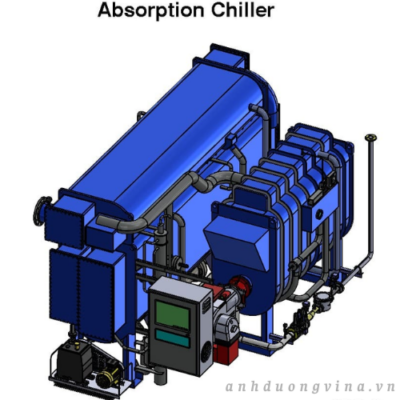

Máy làm lạnh công nghiệp hấp thụ

Khác với các máy làm lạnh dựa trên máy nén cơ học, máy làm lạnh công nghiệp hấp thụ cung cấp khả năng làm lạnh bằng quy trình làm lạnh dựa trên nhiệt năng, sử dụng nhiệt thải, hơi nước hoặc khí tự nhiên. Công nghệ này được ưa chuộng trong các cơ sở ưu tiên giảm nhu cầu điện năng hoặc nơi có sẵn nhiệt thải, chẳng hạn như các nhà máy nhiệt điện kết hợp (CHP) và các khu phức hợp sản xuất lớn. Hai chất lỏng làm việc, thường là lithium bromide làm chất hấp thụ và nước làm chất làm lạnh, tương tác với nhau thông qua các chu trình được kiểm soát cẩn thận để cung cấp nước lạnh cho nhu cầu điều hòa không khí hoặc làm mát trong quy trình sản xuất.



Chu trình làm lạnh hấp thụ bắt đầu bằng việc sử dụng năng lượng nhiệt để loại bỏ hơi nước từ dung dịch hấp thụ. Hơi chất làm lạnh sau đó được ngưng tụ để giải phóng nhiệt trước khi được dẫn đến thiết bị bay hơi áp suất thấp, nơi quá trình bay hơi nhanh chóng hấp thụ nhiệt từ mạch nước lạnh. Quá trình này mang lại hiệu quả làm lạnh cao với lượng điện năng tiêu thụ tối thiểu, khiến máy làm lạnh hấp thụ trở thành lựa chọn thân thiện với môi trường với lượng khí thải nhà kính thấp. Các hệ thống này đặc biệt hấp dẫn đối với các địa điểm đang tìm kiếm chứng nhận bền vững hoặc cho các ứng dụng có nguồn năng lượng thay đổi.

Khi đánh giá loại máy làm lạnh công nghiệp làm mát bằng không khí nào phù hợp nhất cho cơ sở của bạn, hãy xem xét các yếu tố quan trọng như yêu cầu tải làm mát, nguồn năng lượng sẵn có, không gian lắp đặt, ưu tiên bảo trì và khả năng tích hợp với cơ sở hạ tầng làm mát hoặc quy trình hiện có. Các nhà sản xuất và nhà cung cấp máy làm lạnh công nghiệp có thể hỗ trợ bạn trong việc tính toán kích thước hệ thống, thiết kế ứng dụng và phân tích chi phí vòng đời để đảm bảo bạn lựa chọn công nghệ máy làm lạnh tối ưu cho nhu cầu cụ thể của mình.

Câu hỏi thường gặp

Máy làm lạnh bằng không khí là gì và chúng khác với máy làm lạnh bằng nước như thế nào?

Máy làm lạnh bằng không khí sử dụng quạt để thải nhiệt ra không khí, trong khi máy làm lạnh bằng nước dựa vào tháp giải nhiệt và hệ thống nước. Các mẫu máy làm lạnh bằng không khí yêu cầu ít cơ sở hạ tầng hơn, dễ lắp đặt hơn và cần ít bảo trì hơn, nhưng nhìn chung hoạt động ở hiệu suất thấp hơn so với các thiết bị làm lạnh bằng nước.

Máy làm lạnh công nghiệp làm mát bằng không khí bao gồm những thành phần chính nào?

Các bộ phận chính bao gồm máy nén, dàn ngưng tụ, quạt dàn ngưng tụ, van giãn nở, dàn bay hơi (bộ trao đổi nhiệt) và bộ lọc sấy. Mỗi bộ phận đóng vai trò quan trọng trong việc truyền nhiệt, lưu lượng chất làm lạnh và hiệu suất tổng thể của hệ thống.

Nhiệt độ môi trường hoặc độ cao ảnh hưởng như thế nào đến hiệu suất của máy làm lạnh bằng không khí?

Nhiệt độ môi trường xung quanh cao hơn có thể làm giảm công suất của máy làm lạnh bằng không khí khoảng 1% cho mỗi độ C tăng lên. Ở những vùng cao, không khí loãng hơn làm giảm hiệu quả tản nhiệt, đòi hỏi phải điều chỉnh kích thước và công suất của máy làm lạnh để đạt hiệu suất tối ưu.

Các loại máy nén nào được sử dụng trong máy làm lạnh bằng không khí?

Các loại máy nén khí thông dụng bao gồm máy nén trục vít, máy nén piston, máy nén xoắn ốc, máy nén quay và máy nén ly tâm. Mỗi loại đều có những ưu điểm riêng biệt về công suất, hiệu suất, độ ồn và tính phù hợp ứng dụng trong các môi trường công nghiệp khác nhau.

Cần xem xét những yếu tố nào khi lựa chọn máy làm lạnh bằng không khí?

Khi lựa chọn máy làm lạnh bằng không khí, hãy đánh giá công suất làm lạnh, loại điều khiển, áp suất chất làm lạnh, điều kiện môi trường xung quanh, kích thước vật lý, số lượng máy nén, độ ồn, xếp hạng hiệu quả năng lượng, chứng nhận, độ dễ bảo trì và hỗ trợ bảo hành.

Máy làm lạnh bằng không khí có phù hợp cho các khu phức hợp nhiều tòa nhà hoặc sử dụng thương mại cục bộ không?

Đúng vậy, máy làm lạnh bằng không khí rất lý tưởng cho các trung tâm thương mại, khu công nghiệp, khách sạn, cơ sở y tế và các địa điểm ngoài trời. Thiết kế dạng mô-đun, linh hoạt của chúng hỗ trợ hiệu quả nhu cầu làm mát của nhiều tòa nhà trong một khu vực nhất định.

Các ứng dụng và lợi ích liên quan đến máy Chiller giải nhiệt gió

Chương này sẽ tìm hiểu các ứng dụng và ưu điểm của máy làm lạnh bằng không khí.

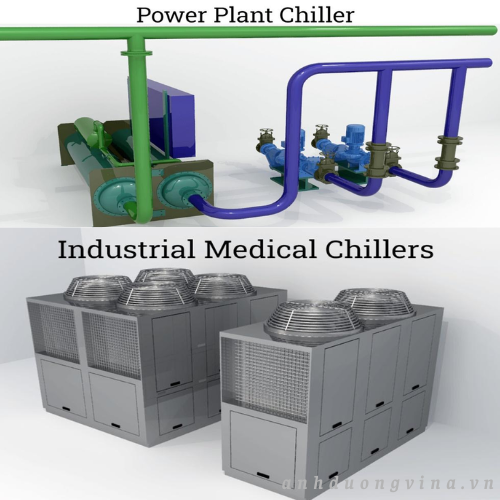

Ứng dụng của máy làm lạnh công nghiệp làm mát bằng không khí

Trong các hoạt động công nghiệp, máy làm lạnh bằng không khí được sử dụng để tạo nhiệt thông qua ma sát, thiết bị công suất cao và lò nung hoặc lò sấy. Chúng có khả năng kéo dài tuổi thọ của thiết bị hạng nặng bằng cách tuần hoàn chất lỏng được làm mát qua thiết bị để duy trì hiệu quả và năng suất. Do ngành công nghiệp thực phẩm có các quy định nghiêm ngặt về nhiệt độ bảo quản nguyên liệu và sản phẩm, máy làm lạnh công nghiệp bằng không khí được sử dụng như một hệ thống làm mát truyền thống cho thực phẩm. Trong lĩnh vực dược phẩm, thuốc cần sử dụng nước lạnh trong quá trình sản xuất và kiểm soát nhiệt độ chính xác. Hệ thống máy làm lạnh công nghiệp có độ chính xác cao cho quá trình làm lạnh và có thể là máy làm lạnh trung tâm hoặc máy làm lạnh nhỏ gọn.



Các loại máy làm lạnh dược phẩm phổ biến bao gồm máy làm lạnh kiểu piston, ly tâm và hấp thụ. Trong ngành sản xuất điện, các nhà máy điện tạo ra lượng nhiệt đáng kể trong quá trình sản xuất điện năng. Máy làm lạnh được sử dụng để làm mát các bộ phận và quy trình bằng cách hấp thụ nhiệt lượng sinh ra. Các thiết bị y tế, chẳng hạn như máy chụp CT, máy chụp MRI và máy LINAC, yêu cầu kiểm soát nhiệt độ chính xác để quản lý lượng nhiệt chúng tạo ra. Máy làm lạnh bằng không khí được sử dụng để duy trì nhiệt độ mát ổn định, đảm bảo hoạt động hiệu quả của các thiết bị quan trọng.

Lợi ích của máy làm lạnh công nghiệp làm mát bằng không khí

Máy làm lạnh bằng không khí có thể được tích hợp nhanh chóng vào các hệ thống hiện có, tiết kiệm cả thời gian và tiền bạc trong quá trình lắp đặt. Việc thiết lập đơn giản hơn so với hệ thống làm lạnh bằng nước có nghĩa là đội ngũ lắp đặt cần ít thời gian hơn, dẫn đến tiết kiệm chi phí ban đầu đáng kể. Một ưu điểm khác của máy làm lạnh bằng không khí là số lượng linh kiện cần bảo trì ít hơn so với hệ thống làm lạnh bằng nước. Chúng không cần bơm ngưng tụ, tháp giải nhiệt hoặc các bộ phận phức tạp khác, do đó giảm nhu cầu bảo trì. Máy làm lạnh bằng không khí đặc biệt có lợi ở những khu vực dễ bị hạn hán hoặc nguồn nước hạn chế, cung cấp một giải pháp tiết kiệm nước thay thế cho các hệ thống truyền thống. Bằng cách sử dụng không khí xung quanh thay vì nước để làm mát, máy làm lạnh bằng không khí loại bỏ nhu cầu sử dụng nước, tối ưu hóa hiệu suất. Ngoài ra, hệ thống làm mát bằng không khí không làm thay đổi độ ẩm hoặc nhiệt độ môi trường xung quanh đáng kể như các hệ thống làm lạnh khác.

Nhược điểm của máy làm lạnh công nghiệp làm mát bằng không khí

Máy làm lạnh bằng gió có thể có tuổi thọ ngắn hơn do vị trí đặt ngoài trời, tiếp xúc với các yếu tố môi trường như băng, mưa, tuyết, gió và mưa đá. Ngoài ra, máy làm lạnh bằng gió thường tạo ra tiếng ồn lớn hơn do quạt làm mát.

Phần kết luận

• Máy làm lạnh công nghiệp làm mát bằng không khí là hệ thống làm lạnh chất lỏng và hoạt động song song với hệ thống xử lý không khí của một cơ sở.
• Máy làm lạnh công nghiệp làm mát bằng không khí là loại máy làm lạnh công nghiệp dựa vào việc sử dụng quạt để thải nhiệt ra ngoài tòa nhà thay vì dựa vào tháp giải nhiệt, và có bốn bộ phận chính: máy nén, dàn bay hơi, dàn ngưng tụ và van giãn nở.
• Máy làm lạnh công nghiệp làm mát bằng không khí có nhiều loại khác nhau, bao gồm máy làm lạnh làm mát bằng không khí di động và máy làm lạnh làm mát bằng không khí cố định công nghiệp.
• Nguyên lý hoạt động của máy làm lạnh công nghiệp làm mát bằng không khí dựa trên sự hấp thụ nhiệt từ nước được xử lý. Khi hệ thống xử lý không khí sử dụng hết nước, nước sẽ ấm lên và được đưa trở lại máy làm lạnh. Bộ phận bay hơi của máy làm lạnh được sử dụng để truyền nhiệt ra khỏi nước.
