Các lệnh M-Code: Ý nghĩa, lệnh và trình mô phỏng

Điều khiển số bằng máy tính (CNC) là một phần cơ bản của sản xuất hiện đại. Hầu hết các máy móc hoạt động bằng cách sử dụng các lệnh và hướng dẫn đã được tải xuống thông qua bộ điều khiển chương trình CNC. Để máy móc có thể hiểu các lệnh từ CNC , các lệnh phải được nhập bằng mã G và M. Người vận hành CNC cần phải biết các mã và lệnh thích hợp cũng như cách sử dụng chúng. Cả hai loại mã này đều cần thiết để hệ thống của thiết bị CNC hoạt động chính xác.



Mã M là một phần của ngôn ngữ mà AutoCAD và CAM (sản xuất hỗ trợ bằng máy tính) sử dụng để nhập lệnh vào máy CNC . Mã G và mã M hoạt động đồng bộ để định vị phôi và điều khiển hoạt động của máy. Mã M, hay mã máy, điều khiển hoạt động của thiết bị, cho biết khi nào máy cần vận hành hoặc ngừng hoạt động. Trong khi mã G có thể điều khiển máy di chuyển theo đường thẳng hoặc cung tròn, một khi dụng cụ đã được định vị, máy sẽ không tự biết dừng lại, thay dụng cụ, thêm chất làm mát hoặc thực hiện bất kỳ hành động nào khác, những hành động này được cung cấp bởi mã M. Lệnh bật hoặc tắt dụng cụ là một phần của ngôn ngữ mã M.

Việc sử dụng mã M thay đổi tùy thuộc vào từng loại máy. Trong quá trình lập trình, mỗi khối mã cần một mã M để ra lệnh bật/tắt công cụ và kích hoạt các thao tác khác. Việc có nhiều hơn một mã M trong một khối mã có thể gây ra sự cố. Định nghĩa về chức năng và cách sử dụng mã M được nhà sản xuất máy quy định rõ ràng.

Người vận hành sử dụng mã M để ra lệnh cho máy thay dụng cụ, bật trục chính, nạp chất làm mát hoặc mở và đóng cửa. Có một số mã M mà người vận hành cần biết để máy hoạt động đúng cách. Ngoài ra, mỗi máy có một phương pháp tải mã M khác nhau. Một số bộ điều khiển có thể yêu cầu số 0 giữa chữ M và số, trong khi những bộ điều khiển khác không cần số 0. Phương pháp cụ thể cho từng máy được nêu rõ trong hướng dẫn của nhà sản xuất.

Các loại lệnh được lập trình vào máy CNC

Mã M là một thành phần quan trọng trong hoạt động của máy CNC. Trong khi mã G mô tả vị trí cho một thao tác, mã M cung cấp dữ liệu cho các hành động của máy. Để máy CNC hoạt động đúng cách, mã G và mã M phải được nhập. Chúng hoạt động song song và cùng nhau để hướng dẫn, chỉ đạo và lập trình phản hồi của thiết bị CNC . Giống như bất kỳ máy tính nào, máy CNC cũng có bộ điều khiển để nhập dữ liệu. Mặc dù hầu hết các ngôn ngữ lập trình được xây dựng trên C hoặc C++, nhưng vẫn có các biến thể cho mỗi loại bộ điều khiển.

Fanuc sản xuất các bộ điều khiển robot sử dụng mã M để ra lệnh cho máy CNC . Các bộ điều khiển của họ sử dụng dạng mã M số 0. Dưới đây là một số mã M của bộ điều khiển Fanuc.

• Dừng chương trình M00
• M01 Dừng chương trình tùy chọn
• M02 Kết thúc chương trình
• M03 Khởi động trục chính theo chiều kim đồng hồ
• M04 Khởi động trục chính ngược chiều kim đồng hồ
• Chốt chặn trục chính M05
• Nước làm mát M08
• M09 Tắt hệ thống làm mát
• Chế độ chạm cứng M29
• M99 Kết thúc chương trình

Các lệnh M là một phần của nhóm thông tin xác định cách thức và thời điểm máy móc bắt đầu hoặc dừng một hành động. Bắt đầu từ M00, chúng tiếp tục theo cấp số cộng đến M99, lệnh kết thúc chương trình. Cách sử dụng mã M khác nhau giữa các nhà cung cấp và nhà sản xuất. Trong nhiều trường hợp, không phải mã M nào cũng được lập trình vào máy . Việc hiểu rõ các mã và cách chúng làm cho máy hoạt động là rất quan trọng. Trong một số trường hợp, khi một mã không được sử dụng hoặc lập trình, định nghĩa của mã đó được để lại cho người dùng tự quyết định.

Dưới đây là một số ví dụ về mã lập trình cho hoạt động tiện và phay. Bảng 1 chứa mã cho máy tiện, trong khi bảng 2 chứa mã M cho hoạt động phay . Cả hai bảng đều là ví dụ về mã M dành cho bộ điều khiển Fanuc.

Danh sách mã M của Fanuc (Máy tiện)

Nguồn dữ liệu bảng

Mã M	Sự miêu tả
M00	Dừng chương trình
M01	Dừng chương trình tùy chọn
M02	Kết thúc chương trình
M03	Trục chính bắt đầu quay theo chiều kim đồng hồ
M04	Khởi động trục chính ngược chiều kim đồng hồ
M05	Dừng trục chính
M08	Nước làm mát
M09	Tắt hệ thống làm mát
M29	Chế độ chạm cứng
M30	Kết thúc quá trình đặt lại chương trình
M40	Bánh răng trục chính ở giữa
M41	Chọn số thấp
M42	Lựa chọn số cao
M68	Mâm cặp thủy lực đóng
M69	Mâm cặp thủy lực mở
M78	Ổ trục chính dịch chuyển
M79	Đảo chiều ụ sau
M94	Hủy ảnh phản chiếu
M95	Ảnh đối xứng qua trục X
M98	Gọi chương trình con
M99	Kết thúc chương trình con

Danh sách mã M của Fanuc (Máy phay)

Nguồn dữ liệu bảng

Mã M	Sự miêu tả
M00	Dừng chương trình
M01	Dừng chương trình tùy chọn
M02	Kết thúc chương trình
M03	Trục chính bắt đầu quay theo chiều kim đồng hồ
M04	Khởi động trục chính ngược chiều kim đồng hồ
M05	Dừng trục chính
M06	Thay đổi công cụ
M07	Hệ thống làm mát BẬT – Phun sương làm mát/Làm mát qua trục chính
M08	Hệ thống làm mát đang hoạt động – Làm ngập hệ thống làm mát
M09	Tắt hệ thống làm mát
M19	Định hướng trục chính
M28	Trở về điểm xuất phát
M29	Vòi cứng
M30	Kết thúc chương trình (Đặt lại)
M41	Chọn số thấp
M42	Chọn số cao
M94	Hủy bỏ ảnh phản chiếu
M95	Ảnh đối xứng qua trục X
M96	Ảnh đối xứng qua trục Y
M98	Gọi chương trình con
M99	Kết thúc chương trình con

Có thể có một số nhầm lẫn về mã lệnh cho máy CNC vì một số người vận hành coi tất cả các mã lệnh đều là mã G mặc dù họ nhập cả mã G và mã M. Để tránh thông tin sai lệch và hiểu lầm, điều quan trọng là phải biết rằng mỗi khối mã phải có một mã M để bắt đầu và kết thúc một chức năng. Mã G cho máy biết vị trí và thời điểm thực hiện công việc. Mã M dừng một thao tác, kết thúc một tác vụ đã lập trình hoặc bắt đầu một chuyển động sau khi dụng cụ đã được định vị.



Hầu hết các bộ phận và sản phẩm được sản xuất bằng máy CNC đều được lập trình bằng phần mềm CAD hoặc CAM, cung cấp hướng dẫn cho máy CNC bằng lập trình chữ số. Mặc dù các kỹ sư thông thạo hai loại phần mềm này, nhưng việc họ hiểu cách mã G và M điều khiển máy CNC vẫn rất quan trọng.

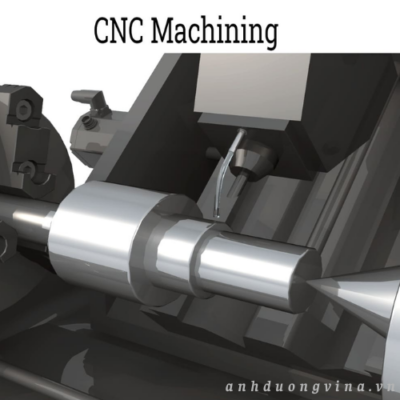

Gia công CNC?

Gia công CNC là một quy trình cơ điện phức tạp, điều khiển chính xác máy móc theo ba đến năm trục, cắt bỏ vật liệu thừa một cách có hệ thống để chế tạo các bộ phận và linh kiện phức tạp. Các thiết kế ban đầu cho gia công CNC được tạo ra bằng phần mềm CAD, sau đó được chuyển đổi thành mã CNC chuyên dụng để điều khiển các công cụ bên trong máy CNC.

Công nghệ này đảm bảo chất lượng hoàn thiện cao nhất cho các chi tiết được gia công tiện thông qua nhiều ứng dụng khác nhau, đáp ứng cả yêu cầu gia công theo phương thẳng đứng và phương ngang.



Khả năng của máy CNC cho phép sản xuất các bộ phận một cách liền mạch và hiệu quả chỉ trong một thao tác. Những máy này rất đa năng, thực hiện nhiều ứng dụng khác nhau như sản xuất bạc lót, vòng đệm, ốc vít, phụ kiện, chi tiết chèn, các bộ phận gia công, vòng đệm, chốt, đai ốc, miếng đệm, trục chính, trụ đỡ, trục truyền động và trục có khía, cùng nhiều ứng dụng khác.

Câu hỏi thường gặp

Gia công CNC là gì và nó hoạt động như thế nào?

Gia công CNC là một quy trình cơ điện sử dụng máy móc điều khiển bằng máy tính để cắt bỏ vật liệu và tạo ra các chi tiết phức tạp. Các thiết kế được thực hiện trong phần mềm CAD, chuyển đổi thành mã CNC và được thực thi trên ba đến năm trục để đạt được kết quả chính xác.

Vai trò của CAD và CAM trong gia công CNC là gì?

CAD (Thiết kế hỗ trợ bằng máy tính) được sử dụng để thiết kế và tạo mô hình các bộ phận. CAM (Sản xuất hỗ trợ bằng máy tính) chuyển đổi các thiết kế này thành các lệnh G-Code, xác định đường chạy dao và hướng dẫn máy CNC thực hiện các thao tác gia công chính xác.

Tại sao trình mô phỏng mã M lại quan trọng trong lập trình CNC?

Phần mềm mô phỏng mã M cho phép kiểm tra và phân tích chương trình CNC một cách ảo, xác định lỗi, xung đột và sự thiếu hiệu quả trước khi gia công thực tế. Điều này giúp giảm thiểu những sai sót tốn kém, thời gian ngừng hoạt động và tối ưu hóa quy trình làm việc cho nhiều ngành công nghiệp khác nhau.

Kiểm tra chương trình giúp ngăn ngừa lỗi gia công CNC như thế nào?

Kiểm tra chương trình giúp xác minh độ chính xác của mã G và thiết lập CNC bằng cách chạy mô phỏng hoặc “cắt không khí” để phát hiện các vấn đề. Bước này rất quan trọng để ngăn ngừa lỗi trước khi bắt đầu gia công thực tế.

Những ngành nào được hưởng lợi nhiều nhất từ ​​các phần mềm mô phỏng mã M tiên tiến?

Các ngành công nghiệp như hàng không vũ trụ, ô tô, sản xuất thiết bị y tế, năng lượng và sản xuất chính xác đều được hưởng lợi rất nhiều từ các phần mềm mô phỏng mã M tiên tiến do nhu cầu về các chương trình CNC phức tạp, chính xác và không có lỗi.

Gia công CNC có thể hỗ trợ cả sản xuất quy mô nhỏ và quy mô lớn không?

Đúng vậy, gia công CNC rất linh hoạt, cho phép sản xuất hiệu quả từ các nguyên mẫu đơn lẻ đến các dây chuyền sản xuất quy mô lớn, với độ lặp lại và độ chính xác cao trong từng chi tiết được sản xuất.

Những trình giả lập M-Code hàng đầu là gì?

Phần mềm mô phỏng mã M là công cụ thiết yếu được thiết kế để mô phỏng và phân tích hoạt động của mã M – các lệnh máy không thể thiếu trong hệ thống CNC (Điều khiển số bằng máy tính). Các chương trình mô phỏng CNC tiên tiến này đóng vai trò quan trọng trong sản xuất bằng cách xác minh, tối ưu hóa và khắc phục sự cố các chương trình máy công cụ CNC trước khi chúng được vận hành trên thiết bị thực tế. Bằng cách cung cấp môi trường ảo để kiểm thử chương trình mã M, các phần mềm mô phỏng này giúp các nhà sản xuất ngăn ngừa các lỗi gia công tốn kém, giảm thiểu thời gian ngừng hoạt động và hợp lý hóa quy trình lập trình CNC. Một loạt các nhà cung cấp phần mềm hàng đầu cung cấp các phần mềm mô phỏng mã M chuyên dụng được thiết kế riêng cho các ngành công nghiệp cụ thể, chẳng hạn như hàng không vũ trụ, ô tô và sản xuất chính xác. Dưới đây, bạn sẽ tìm hiểu đánh giá toàn diện về phần mềm mô phỏng mã M tốt nhất trên thị trường và các công ty tiên tiến đứng sau chúng.

Phần mềm Predator Virtual CNC của Predator Software

Predator Virtual CNC nổi bật như một phần mềm mô phỏng máy CNC toàn diện với khả năng mô phỏng mã M và mã G mạnh mẽ. Nền tảng này cung cấp môi trường mô phỏng 3D cực kỳ chân thực, cho phép người dùng xem trước, xác nhận và tối ưu hóa các chương trình CNC—bao gồm cả các đường chạy dao và chương trình con phức tạp—trước khi chạy chúng trên máy CNC vật lý. Các tính năng mô phỏng của nó giúp xác định lỗi lập trình, va chạm dao và sự thiếu hiệu quả trong gia công, điều này vô cùng quý giá đối với các lập trình viên CNC, kỹ sư sản xuất và thợ máy đang tìm kiếm độ chính xác cao và độ tin cậy của quy trình.

Được thành lập vào năm 1994, Predator Software là một công ty hàng đầu trong lĩnh vực giải pháp phần mềm sản xuất, chuyên về lập trình CNC, tự động hóa nhà xưởng, công nghệ mô hình kỹ thuật số (digital twin), giám sát máy móc và tích hợp cho môi trường Công nghiệp 4.0. Với khả năng hỗ trợ rộng rãi cho nhiều mẫu máy CNC và bộ điều khiển khác nhau, Predator Virtual CNC hỗ trợ các sáng kiến ​​chuyển đổi số của các nhà máy sản xuất hiện đại.

Vericut của CGTech

Vericut của CGTech là một trong những phần mềm mô phỏng mã M nổi bật nhất , được biết đến với khả năng xác thực, tối ưu hóa chương trình CNC và gia công ảo tiên tiến. Vericut cung cấp khả năng mô phỏng toàn diện toàn bộ quy trình gia công, bao gồm chuyển động của dụng cụ, trực quan hóa quá trình loại bỏ vật liệu và phát hiện lỗi lập trình, va chạm, vượt quá hành trình và sự thiếu hiệu quả trong mã lệnh. Phần mềm hỗ trợ cả mô phỏng mã G và mã M cho máy CNC đa trục và đa kênh, trở thành lựa chọn hàng đầu cho sản xuất các chi tiết phức tạp và các ngành công nghiệp đòi hỏi độ chính xác cao.

CGTech, được thành lập năm 1988, là công ty hàng đầu quốc tế về mô phỏng CNC, kiểm chứng chương trình NC và tối ưu hóa điều khiển số. Phục vụ các ngành công nghiệp như hàng không vũ trụ, ô tô, sản xuất thiết bị y tế và năng lượng, phần mềm Vericut của CGTech giúp cải thiện độ an toàn, năng suất và hiệu quả tổng thể của máy CNC bằng cách cung cấp kết quả mô phỏng có độ chính xác cao và xác thực mã CNC.

Cimco DNC-Max của CIMCO A/S

Cimco DNC-Max là bộ phần mềm toàn diện cung cấp các tính năng mô phỏng DNC (Điều khiển số trực tiếp) và mã M hàng đầu . Ngoài việc hỗ trợ truyền tải chương trình CNC đáng tin cậy, phần mềm còn cung cấp khả năng mô phỏng nâng cao để xác thực cả mã G và mã M, giúp người dùng xác định các vấn đề như lỗi logic chương trình, lỗi cú pháp và các vấn đề tương thích máy móc. Bằng cách tự động hóa việc truyền tải tệp CNC và mô phỏng chương trình, Cimco DNC-Max giảm thiểu thời gian thiết lập, hỗ trợ sản xuất dựa trên dữ liệu và tăng cường khả năng kết nối trong xưởng sản xuất cho các nhà sản xuất thuộc mọi quy mô.

CIMCO A/S, thành lập năm 1991, là nhà phát triển đáng tin cậy các phần mềm DNC, giải pháp truyền thông CNC, thu thập dữ liệu máy móc và công cụ phân tích sản xuất. Các giải pháp của công ty được sử dụng rộng rãi để tích hợp máy CNC một cách trơn tru và đáng tin cậy trong sản xuất thông minh và các ứng dụng Công nghiệp 4.0.

Phần mềm mô phỏng Mastercam của CNC Software, Inc.

Mastercam là phần mềm CAD/CAM được công nhận rộng rãi dành cho lập trình CNC phức tạp, với môi trường mô phỏng mã M và đường chạy dao tích hợp mạnh mẽ . Trình mô phỏng Mastercam cho phép người dùng hình dung, vẽ lại và phân tích các chương trình CNC với hỗ trợ các đường chạy dao đa trục phức tạp và xác thực xử lý hậu kỳ. Bằng cách mô phỏng và tối ưu hóa chương trình trước khi chúng được đưa vào máy, Mastercam nâng cao độ chính xác gia công, tuổi thọ dụng cụ và hiệu quả quy trình sản xuất.

Được phát triển bởi CNC Software, Inc. (thành lập năm 1983), Mastercam là một trong những giải pháp phần mềm CAM được sử dụng phổ biến nhất trên thế giới. Phần mềm mô phỏng này giúp người dùng tự tin hơn bằng cách ngăn ngừa lỗi và giảm thời gian thiết lập máy móc cũng như khắc phục sự cố. Cộng đồng người dùng năng động và thư viện xử lý hậu kỳ phong phú của Mastercam càng củng cố vị thế của nó như một nền tảng hàng đầu cho lập trình CNC tiên tiến và mô phỏng mã M.

Fusion 360 của Autodesk

Fusion 360 của Autodesk là một nền tảng phát triển sản phẩm tất cả trong một, kết hợp CAD 3D, CAM và CAE tiên tiến vào một môi trường thống nhất, dựa trên điện toán đám mây. Các công cụ mô phỏng CNC mạnh mẽ của nó bao gồm xác minh mã M và mã G tương tác , tối ưu hóa đường chạy dao và phát hiện va chạm máy công cụ. Với khả năng hiển thị trực quan các hoạt động gia công theo thời gian thực, Fusion 360 hỗ trợ các lập trình viên và nhà sản xuất CNC bằng cách xác định lỗi, đảm bảo tính tương thích của mã và cho phép tối ưu hóa quy trình cho nhiều loại máy và bộ điều khiển khác nhau.

Autodesk, được thành lập năm 1982, nổi tiếng với các giải pháp phần mềm tiên tiến trải rộng trên nhiều lĩnh vực thiết kế và kỹ thuật. Fusion 360 được đánh giá cao nhờ giao diện thân thiện với người dùng, các tính năng cộng tác trên nền tảng đám mây và quy trình mô phỏng tích hợp, lý tưởng cho việc tạo mẫu thử nghiệm, sản xuất hàng loạt nhỏ và mục đích giáo dục.

Việc lựa chọn phần mềm mô phỏng mã M phù hợp phụ thuộc vào nhu cầu sản xuất, loại máy CNC, yêu cầu ngành và ngân sách của bạn. Các phần mềm mô phỏng mã M hiện đại không chỉ giúp tăng năng suất và độ chính xác gia công mà còn giải quyết những thách thức đang phát triển như tích hợp mô hình kỹ thuật số song sinh, tối ưu hóa mã NC và tuân thủ các tiêu chuẩn sản xuất kỹ thuật số. Các phần mềm mô phỏng hàng đầu như Predator Virtual CNC, Vericut, Cimco DNC-Max, Mastercam Simulator và Fusion 360 giúp người dùng đạt được khả năng xác thực chương trình CNC đáng tin cậy, tiết kiệm chi phí và triển khai liền mạch trên dây chuyền sản xuất.

Đối với các chuyên gia sản xuất đang tìm cách tối ưu hóa quy trình lập trình CNC, giảm thiểu phế phẩm và cải thiện thời gian đưa sản phẩm ra thị trường, đầu tư vào công nghệ mô phỏng mã M tiên tiến là điều cần thiết. Khi nghiên cứu và lựa chọn phần mềm mô phỏng mã M, hãy xem xét các tính năng quan trọng như khả năng tương thích với bộ điều khiển CNC của bạn, giao diện người dùng, hỗ trợ các thao tác gia công phức tạp và khả năng mô phỏng các tình huống thực tế với độ chính xác cao. Yêu cầu bản demo phần mềm, đọc đánh giá của khách hàng và tham khảo ý kiến ​​chuyên gia có thể giúp nhóm của bạn lựa chọn phần mềm mô phỏng mã M tốt nhất cho nhu cầu sản xuất của mình.

Quy trình gia công CNC?

Gia công CNC, hay điều khiển số bằng máy tính, là một quy trình có hệ thống nhằm mục đích sản xuất các bộ phận một cách hiệu quả. Kỹ thuật này sử dụng các máy móc được điều khiển bằng máy tính để thực hiện các tác vụ dựa trên các hướng dẫn được lập trình sẵn, bắt đầu từ bản thiết kế 2D hoặc 3D được hiển thị trên máy tính.

Sau khi tệp thiết kế được nhập và lập trình, máy CNC sẽ thực hiện từng thao tác theo các thông số thiết kế đã được chỉ định.

Quy trình gia công CNC

Điểm khác biệt chính giữa gia công CNC và các phương pháp sản xuất khác là gia công CNC là một quá trình bóc tách. Nó bao gồm việc loại bỏ các lớp vật liệu để đạt được hình dạng mong muốn, trái ngược với các kỹ thuật sản xuất bồi đắp hoặc tạo hình.

Lập trình máy tính

Thành công của gia công CNC phụ thuộc rất nhiều vào khâu lập trình ban đầu. Phần mềm phải được lập trình chính xác với các hướng dẫn cụ thể, đảm bảo máy hoạt động trong phạm vi giới hạn đã được quy định. Hiệu quả của các quy trình CNC bị ảnh hưởng trực tiếp bởi chất lượng của các hướng dẫn được cung cấp. Cần đặc biệt chú ý trong giai đoạn lập trình để giảm thiểu lỗi và ngăn ngừa sự chậm trễ trong sản xuất.



Thiết kế hỗ trợ bằng máy tính (CAD) và Sản xuất hỗ trợ bằng máy tính (CAM)

CAD-CAM đề cập đến phần mềm được sử dụng cho cả thiết kế và gia công các chi tiết bằng máy CNC. Phần mềm CAD (Thiết kế hỗ trợ máy tính) được sử dụng để tạo, vẽ và mô hình hóa các chi tiết bằng các hình dạng và cấu trúc hình học. Phần mềm CAM (Sản xuất hỗ trợ máy tính) sau đó chuyển đổi dữ liệu CAD thành ngôn ngữ máy, được gọi là mã G.

Trước khi chuyển đổi mô hình CAD thành lệnh máy, phần mềm CAM sẽ xác định các đường chạy dao cần thiết để loại bỏ phần vật liệu thừa khỏi phôi. Cả CAD và CAM cùng nhau cung cấp cho máy CNC các lệnh chính xác cần thiết cho các thao tác cắt chính xác và hiệu quả.



Thiết lập máy CNC

Trước khi tải chương trình CAD-CAM lên máy CNC, việc chuẩn bị các dụng cụ cắt phù hợp là rất cần thiết. Một phương pháp là chọn dụng cụ thủ công từ xe đựng dụng cụ và lắp đặt chúng vào máy.

Ngoài ra, hệ thống thay dao tự động (ATC) có thể giúp đơn giản hóa quy trình này. Hệ thống ATC giữ các dụng cụ trên một trống hoặc xích quay và tự động thay thế chúng khi cần thiết. Phương pháp này được thiết kế để nâng cao hiệu quả và giảm thiểu thời gian ngừng hoạt động.

Một bước thiết lập quan trọng khác là xác định điểm đo, xác định khoảng cách từ đầu dụng cụ đến một điểm tham chiếu. Việc hiệu chuẩn chính xác phép đo này đảm bảo dụng cụ cắt ở độ sâu mong muốn. Ngoài ra, việc kiểm tra hệ thống làm mát hoặc bôi trơn là rất quan trọng. Chất làm mát có thể được cung cấp bằng phương pháp khí nén, phun sương, phun ngập hoặc áp suất cao. Việc thiết lập áp suất chính xác là cần thiết để ngăn ngừa hư hỏng dụng cụ và bảo vệ máy móc.

Những lỗi thường gặp khi thiết lập bao gồm việc bỏ qua việc kiểm tra chất lượng dung dịch làm mát, điều này có thể dẫn đến mùi khó chịu, mức dung dịch không đủ, nồng độ thấp hoặc khả năng lọc không hiệu quả.



Giữ phôi

Các thiết bị kẹp phôi được sử dụng để cố định, nâng đỡ và định vị phôi trong quá trình gia công. Còn được gọi là đồ gá CNC, các dụng cụ này đảm bảo độ chính xác, tính nhất quán và hoạt động trơn tru bằng cách ổn định phôi. Không giống như đồ gá dẫn hướng dụng cụ, các thiết bị kẹp phôi chủ yếu tập trung vào việc cố định và nâng đỡ chính phôi.

Tương tự như các dụng cụ CNC, đồ gá kẹp phôi cũng có nhiều loại, mỗi loại phù hợp với các thao tác cụ thể như tiện, phay, khoan, doa và mài.



Đang tải mã G

Mã G được công nhận rộng rãi là ngôn ngữ tiêu chuẩn cho gia công CNC. Mặc dù có những mã G phổ biến áp dụng cho tất cả các máy CNC, nhưng các nhà sản xuất thường tùy chỉnh các mã này để phù hợp với thiết bị cụ thể của họ. Mỗi mã G tương ứng với một chuyển động hoặc chức năng cụ thể của các dụng cụ cắt trong máy CNC.

Mã G có thể được tạo ra bởi nhiều chương trình phần mềm khác nhau từ thiết kế CAD, nhưng chúng cũng có thể được viết thủ công hoặc tạo ra thông qua lập trình hội thoại, không phụ thuộc vào thiết kế CAD. Các mã này có thể được chuyển đến máy CNC thông qua ổ USB, trực tiếp từ máy tính CAM hoặc được lập trình trực tiếp vào chính máy.

Kiểm tra chương trình

Kiểm tra chương trình là bước cuối cùng trước khi thực hiện các thao tác cắt thực tế. Mục đích là để xác minh độ chính xác của chương trình và đảm bảo thiết lập máy CNC chính xác, ngăn ngừa các sự cố tiềm ẩn với mã G.

Bước này rất quan trọng để phát hiện bất kỳ lỗi nào trong mã G. Việc kiểm tra có thể được thực hiện bằng cách chạy máy qua quá trình cắt mà không có phôi, được gọi là “cắt không khí”, phương pháp này tuy hiệu quả nhưng tốn thời gian và chiếm dụng máy. Ngoài ra, có thể sử dụng phần mềm mô phỏng mã G, cung cấp mô phỏng ảo của quá trình CNC để xác định bất kỳ vấn đề nào.

Gia công chi tiết

Sau khi hoàn tất mọi công tác chuẩn bị, bước tiếp theo là đưa phôi vào và bắt đầu quá trình cắt. Phôi đầu tiên cần được theo dõi sát sao trong suốt quá trình gia công. Mẫu thử này đóng vai trò là tiêu chuẩn cho tất cả các chi tiết tiếp theo và sẽ cung cấp những hiểu biết quý giá về hiệu quả của việc lập trình và thiết lập máy.



Thực thi

Sau khi hoàn tất các giai đoạn thiết lập và thử nghiệm, máy CNC đã sẵn sàng cho sản xuất. Gia công CNC cho phép các nhà sản xuất tạo ra các bộ phận một cách nhanh chóng, hiệu quả và an toàn, với mỗi bộ phận là bản sao chính xác của thiết kế ban đầu.
