Bộ làm mát laser và quá trình làm mát laser: Nguyên lý và ứng dụng

Chương này đi sâu vào những kiến ​​thức cơ bản về làm mát laser, khám phá các kỹ thuật làm mát khác nhau và giải thích cách thức hoạt động của bộ làm mát laser.

Làm mát bằng laser là gì?

Làm lạnh bằng laser bao gồm nhiều chiến lược được thiết kế để giảm nhiệt độ của các mẫu nguyên tử và phân tử xuống gần độ không tuyệt đối. Các kỹ thuật này tận dụng hiện tượng trong đó một nguyên tử hoặc phân tử thay đổi động lượng của nó khi phát xạ lại một photon, dẫn đến sự suy giảm năng lượng động học tổng thể của nó.



Trong một tập hợp các hạt, nhiệt độ nhiệt động học có mối tương quan với sự phân bố vận tốc của các hạt. Do đó, sự phân bố vận tốc đồng đều hơn giữa các hạt dẫn đến nhiệt độ thấp hơn.

Các phương pháp làm lạnh bằng laser tận dụng quang phổ nguyên tử cùng với các hiệu ứng cơ học của ánh sáng để đạt được sự phân bố vận tốc hẹp hơn trong các nhóm hạt, từ đó làm lạnh chúng.

Các phương pháp làm mát bằng laser

Làm mát Doppler nổi bật trong số các kỹ thuật được sử dụng trong làm mát bằng laser; tính thực tiễn của nó thường khiến người ta coi nó tương đương với chính kỹ thuật làm mát bằng laser.



Các kỹ thuật làm mát bằng laser khác bao gồm làm mát Sisyphus, làm mát dải biên phân giải, làm mát dải biên Raman, bẫy dân số kết hợp chọn lọc vận tốc (VSCPT), mật đường xám, làm mát qua khoang cộng hưởng, làm mát gradient phân cực, làm mát anti-Stokes trong chất rắn, làm mát trong suốt cảm ứng điện từ (EIT) và sử dụng bộ làm chậm Zeeman.

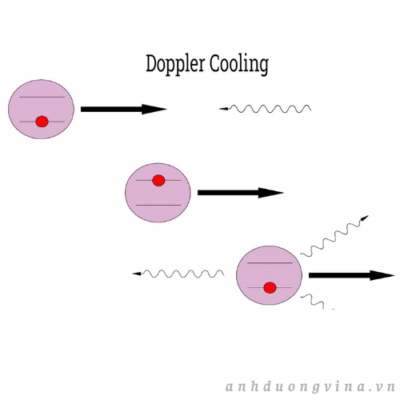

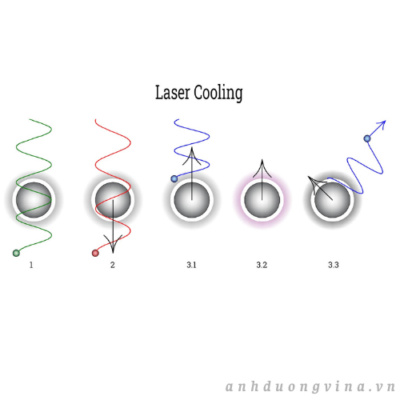

Làm mát Doppler

Phương pháp làm lạnh Doppler được sử dụng để giữ lại và giảm chuyển động của nguyên tử, từ đó làm lạnh hiệu quả các chất. Một nguyên tử đứng yên sẽ không bị dịch chuyển trong ánh sáng laser và do đó không hấp thụ photon.

Một nguyên tử di chuyển ra xa sẽ nhận thấy ánh sáng bị dịch chuyển về phía đỏ và không hấp thụ photon. Tuy nhiên, một nguyên tử di chuyển về phía tia laser sẽ thấy ánh sáng bị dịch chuyển về phía xanh và hấp thụ nó, làm chậm lại. Sự hấp thụ này kích thích nguyên tử, nâng một electron lên trạng thái cao hơn, và khi photon được phát xạ lại, diễn ra theo hướng ngẫu nhiên, sẽ không có sự thay đổi động lượng tổng thể nào qua nhiều lần phát xạ.



Nguyên lý cốt lõi của kỹ thuật này là các photon tương tác với nguyên tử hầu như không bị ảnh hưởng bởi nguyên tử đó. Nguyên tử trong suốt đối với hầu hết các tần số photon, chỉ cộng hưởng ở các dải tần số rất hẹp. Sự tương tác xảy ra ở các màu sắc cụ thể, không giống như các màu hỗn hợp của ánh sáng trắng.

Khi một photon cộng hưởng tương tác với nguyên tử, nó sẽ bị hấp thụ trong thời gian ngắn. Nguyên tử phát xạ lại photon theo các hướng ngẫu nhiên, điều này không ảnh hưởng đáng kể đến năng lượng nhiệt của nguyên tử, trái ngược với quan niệm phổ biến cho rằng laser làm tăng năng lượng nhiệt.

Nếu ở trạng thái gần như bất động và được điều khiển tần số cẩn thận, nguyên tử sẽ không phản ứng với hầu hết các tần số laser, chỉ phản ứng ở một số tần số điện từ nhất định. Khi được ghép nối với các tần số này, nguyên tử hấp thụ một photon, thu được động lượng của nó và chuyển động cùng với photon. Sau một thời gian ngắn, nguyên tử phát ra một photon, thường theo hướng ngẫu nhiên, có thể làm mất đi động lượng đã thu được. Nếu photon phát lại chuyển động ngược hướng, nguyên tử sẽ thu được thêm động lượng theo hướng đó.

Để duy trì động lượng, điều này làm cho vận tốc của nguyên tử tăng gấp đôi. Thông thường, các photon phát xạ lại tạo ra lực đẩy ngang. Tần số laser được điều chỉnh bằng cách sử dụng ánh sáng đơn sắc, hơi thấp hơn tần số cộng hưởng. Ban đầu, tần số thấp hơn nhiều so với tần số cộng hưởng sẽ đi qua. Cuối cùng, các nguyên tử chuyển động hấp thụ photon và chậm lại, trong khi các nguyên tử chuyển động ra xa vẫn không bị ảnh hưởng.

Trên đồ thị vận tốc, các nguyên tử chuyển động nhanh hơn sang phải được biểu diễn bằng các chấm ở bên phải, và các nguyên tử chuyển động nhanh hơn sang trái được biểu diễn bằng các chấm ở bên trái. Một dải hẹp ở bên trái biểu thị vận tốc hấp thụ photon từ tia laser bên trái. Trong dải này, mỗi va chạm làm chậm các nguyên tử dựa trên động lượng của photon. Điều chỉnh tần số laser sẽ thu hẹp dải tương tác, gây ra sự dịch chuyển vận tốc về 0, đạt được trạng thái lạnh.

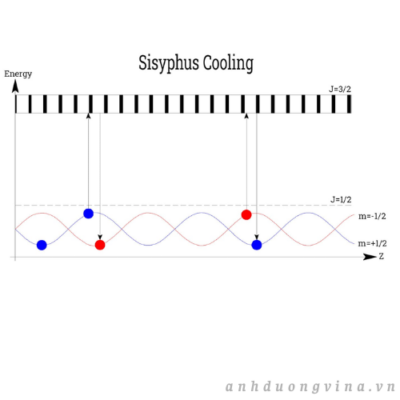

Sisyphus làm nguội

Phương pháp làm lạnh Sisyphus đạt được nhiệt độ dưới giới hạn làm lạnh Doppler bằng cách sử dụng hai chùm tia laser ngược chiều nhau với phân cực vuông góc. Khi các nguyên tử di chuyển trong không gian thế năng được tạo ra bởi các tia laser sóng đứng này, chúng mất động năng. Quá trình bơm quang học chuyển chúng sang các trạng thái năng lượng thấp hơn, làm giảm tổng năng lượng nguyên tử.



Nguyên lý này liên quan đến sự thay đổi độ phân cực được tạo ra bởi các tia laser truyền ngược chiều có độ phân cực vuông góc, dẫn đến sóng dừng. Độ thay đổi này xen kẽ giữa ánh sáng phân cực tròn, biến thiên trên λ/2, và ánh sáng phản xạ qua mặt phẳng yz. Tùy thuộc vào vị trí, các chùm tia này có thể tạo ra sự chênh lệch pha π/2. Sự phân cực chuyển sang phân cực tròn khi không có sự chênh lệch pha, chuyển tiếp sang phân cực tuyến tính. Trong các vùng có độ thay đổi độ phân cực này, hiện tượng lệch tâm xuất hiện.

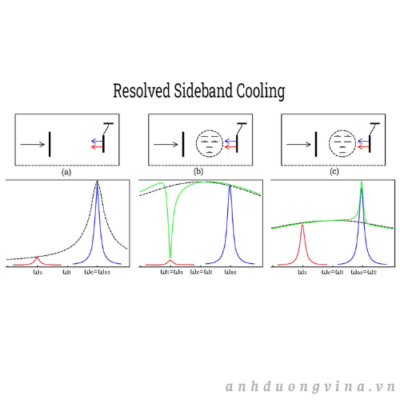

Giải quyết vấn đề làm mát dải biên

Phương pháp này làm lạnh các nguyên tử và ion liên kết chặt chẽ vượt quá giới hạn Doppler, tiến gần đến trạng thái cơ bản. Nó chủ yếu được áp dụng cho các nguyên tử bị giữ lại mạnh, đạt đến mức năng lượng chuyển động thấp nhất.

Ở trạng thái lạnh và bị giam hãm, các nguyên tử giống như các dao động điều hòa trong cơ học lượng tử. Nếu tốc độ phân rã tự phát thấp hơn tần số dao động của nguyên tử, các hệ thống này sẽ phân chia thành các mức năng lượng bên trong, mỗi mức có các trạng thái dao động.



Làm mát bằng laser hiệu quả đòi hỏi phải điều chỉnh tần số laser sao cho phù hợp với dải tần đỏ. Phát xạ tự phát xảy ra ở tần số sóng mang, làm mát ion xuống một mức dao động khi năng lượng giật lùi không đáng kể so với năng lượng lượng tử dao động. Quá trình làm mát dải tần phân giải hiệu quả bắt đầu ở nhiệt độ ban đầu thấp.

Thông thường, các hạt trước tiên đạt đến giới hạn Doppler, sau đó trải qua một vài chu kỳ dải biên. Tiếp theo đó, các phép đo hoặc thao tác trạng thái được thực hiện. Quá trình chuyển tiếp tứ cực hẹp để làm mát kết nối các trạng thái cơ bản với một trạng thái có thời gian sống dài, điều cần thiết cho hiệu quả làm mát.

Làm mát Raman

Làm lạnh Raman, một kỹ thuật vật lý nguyên tử, đạt được nhiệt độ thấp hơn giới hạn làm lạnh Doppler bằng các phương pháp quang học. Kỹ thuật này vượt qua những hạn chế của làm lạnh Doppler bằng cách sử dụng các lớp quang học chồng lên nhau hoặc các mạng tinh thể quang học để kiểm soát nhiệt độ nguyên tử tốt hơn.

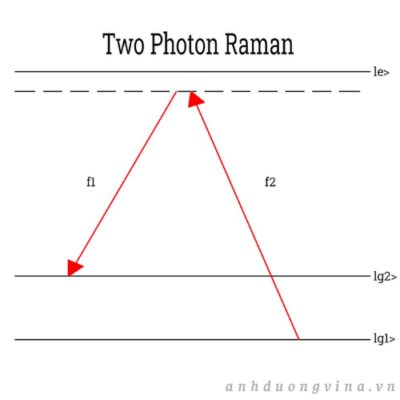

Quá trình Raman hai photon

Phương pháp làm lạnh Raman sử dụng hai tia laser để chuyển đổi các nguyên tử giữa các trạng thái siêu tinh tế. Tia laser thứ nhất kích thích nguyên tử xuống dưới tần số chuyển tiếp thực tế đến một trạng thái ảo, trong khi tia laser thứ hai khử kích thích nó trở lại. Các chùm tia này điều chỉnh sự khác biệt về tần số của chúng sao cho phù hợp với sự chuyển tiếp giữa các trạng thái siêu tinh tế, cho phép làm lạnh hiệu quả.

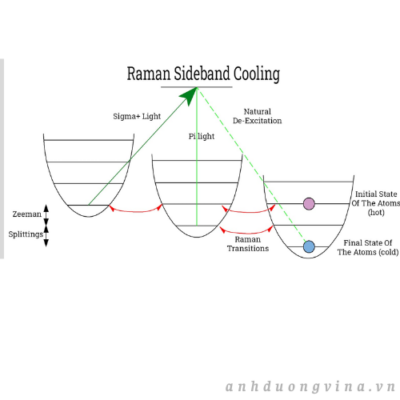

Làm mát dải phụ Raman

Quá trình làm mát dải biên Raman bắt đầu với các nguyên tử trong bẫy từ quang, làm tăng cường mạng tinh thể quang học để giữ lại một phần đáng kể các nguyên tử. Mỗi vị trí trên mạng tinh thể tương tự như một bẫy điều hòa nếu laser mạng tinh thể có đủ công suất. Ban đầu, các nguyên tử ở trạng thái điều hòa kích thích, nhưng mục tiêu là chuyển về trạng thái cơ bản tại mỗi vị trí.



Đối với nguyên tử hai mức năng lượng (F=1), các trạng thái m suy biến bậc ba (m=-1, 0, 1) đòi hỏi phải loại bỏ sự suy biến thông qua từ trường và sự tách Zeeman. Sự tách Zeeman phải phù hợp với khoảng cách năng lượng giữa các mức thế điều hòa.

Các quá trình Raman cho phép chuyển đổi sang các trạng thái có mômen từ và trạng thái dao động giảm. Sau khi chuyển đổi, các nguyên tử ở trạng thái dao động mạng tinh thể thấp nhất, được kích thích quang học đến trạng thái m=1, sẽ không thay đổi thêm về mặt dao động nếu nhiệt độ thấp hơn so với tần số kích thích, tạo điều kiện thuận lợi cho quá trình làm mát. Điều chỉnh công suất laser và thời gian để chuyển đổi trạng thái dao động hiệu quả.

Làm mát cho phép đạt được mật độ nguyên tử cao hơn ở nhiệt độ thấp. Mặc dù hiện tượng giật lùi của photon làm phức tạp quá trình, nhưng hoạt động trong chế độ Lamb-Dicke sẽ giảm thiểu hiện tượng này.

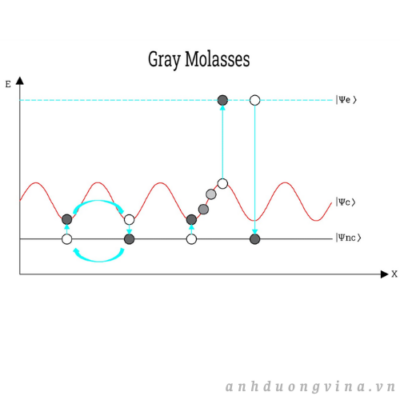

Mật mía xám

Phương pháp làm lạnh bằng laser dưới ngưỡng Doppler, gọi là “mật đường xám”, kết hợp quá trình làm lạnh Sisyphus với trạng thái tối, không bị ảnh hưởng bởi laser cộng hưởng,用于 các thí nghiệm vật lý nguyên tử siêu lạnh với các loài có độ phân giải kém, như các đồng vị lithi và kali. Phương pháp này đạt được nhiệt độ dưới giới hạn Doppler.



Không giống như bẫy từ quang học, phương pháp “mật đường xám” (gray molasses), chỉ có tác dụng làm chậm nguyên tử chứ không bẫy, làm mát hiệu quả nhưng chỉ hoạt động trong vài mili giây trước khi bẫy và làm mát thêm. Phương pháp này dựa trên sự chuyển tiếp hai photon và Raman giữa các trạng thái cơ bản phân tách siêu tinh tế, được trung gian hóa thông qua kích thích.

Các trạng thái sáng và tối, là sự chồng chất trực giao của trạng thái cơ bản, tương tác với nhau thông qua các chuyển tiếp do lưỡng cực điều khiển. Trạng thái sáng dẫn đến trạng thái kích thích; trạng thái tối, có thể đạt được từ trạng thái kích thích thông qua phát xạ tự phát, dao động do sự ghép nối trạng thái phụ thuộc vào động lượng biến đổi.

Độ dốc phân cực tạo ra điện thế trạng thái sáng hình sin. Các nguyên tử mất động năng khi hướng tới cực đại điện thế, tương ứng với sự chuyển tiếp lưỡng cực điện cho phép phân cực tròn. Các nguyên tử chuyển tiếp bằng cách bơm quang học trở lại các chu kỳ kích thích trạng thái tối, tạo ra quá trình làm lạnh giống như Sisyphus. Các nguyên tử lạnh đi vào và ra khỏi các chu kỳ thông qua các trạng thái từ sáng, kích thích đến tối.

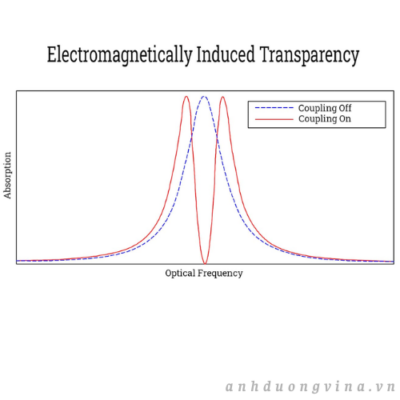

Hiện tượng trong suốt do cảm ứng điện từ

Thông qua hiện tượng phi tuyến quang học kết hợp, một môi trường trở nên trong suốt trên một dải phổ hẹp tập trung vào một vạch hấp thụ, cho phép “ánh sáng chậm”. Hiện tượng này liên quan đến sự giao thoa lượng tử cho phép ánh sáng truyền qua các môi trường vốn không trong suốt và sử dụng hai trường quang học có độ kết hợp cao tương tác với ba trạng thái lượng tử khác nhau.



Việc cấu hình trường thăm dò gần điểm cộng hưởng cho thấy tính trong suốt và sự tán xạ đáng kể. Nguyên lý này dựa trên sự giao thoa biên độ xác suất chuyển trạng thái nguyên tử. Tối ưu hóa quá trình làm mát đòi hỏi ba hệ thống ở cấp độ nguyên tử: trạng thái cơ bản, trạng thái kích thích và trạng thái trung gian.

Đảm bảo sự ghép nối lưỡng cực giữa các trạng thái, laser ghép nối kích thích các trạng thái, trong khi laser làm mát yếu gây ra các chuyển đổi. Làm mát trong suốt xảy ra khi sự khác biệt giữa trạng thái cơ bản và trạng thái ổn định cân bằng với năng lượng chuyển đổi của các hạt tải điện. Việc căn chỉnh theo đặc điểm cộng hưởng tối kiểu Fano giúp tăng cường khả năng làm mát so với các phương pháp khác thông qua tỷ lệ xác suất kích thích lớn hơn.

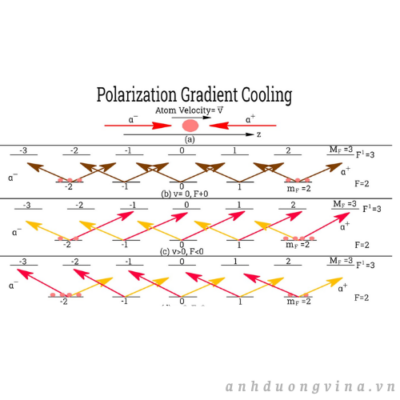

Làm mát bằng độ dốc phân cực

Được phát triển để giải thích hiện tượng làm mát dưới giới hạn Doppler, làm mát bằng gradient phân cực đạt được nhiệt độ từ microkelvin đến dưới microkelvin. Nó tạo ra các gradient thay đổi theo không gian thông qua việc chồng chất các chùm tia sáng phân cực vuông góc, tạo ra các trạng thái phân cực khác nhau.

Các phân cực tuyến tính vuông góc dao động giữa tuyến tính và tròn trong khoảng thời gian không gian bằng nửa bước sóng, trong khi các phân cực tròn quay tuyến tính dọc theo trục truyền, tạo ra hiệu ứng làm mát tương tự nhưng cơ chế khác nhau.

Trong các phân cực tuyến tính, quá trình làm mát phát sinh từ sự dịch chuyển trạng thái cơ bản của nguyên tử theo chu kỳ dẫn đến các quá trình Sisyphus. Các phân cực tròn tạo ra sự mất cân bằng mức Zeeman do sự khác biệt về phân cực gây ra bởi chuyển động, ảnh hưởng đến khả năng chống lại chuyển động nguyên tử do bức xạ gây ra, đạt đến giới hạn giật lùi. Tuy nhiên, phạm vi bắt giữ hẹp của nó đòi hỏi phải làm mát Doppler trước đó mặc dù cho phép nhiệt độ thấp hơn.



Được thực hiện bằng cách sử dụng thiết lập quang học 3D, hệ thống này bao gồm sáu tia laser vuông góc với một tập hợp nguyên tử, mỗi tia được cân bằng, tạo ra sự phân cực ánh sáng vuông góc. Tần số laser lệch khỏi các chuyển tiếp trạng thái cơ bản-kích thích. Để tránh các chuyển tiếp trạng thái không liên quan, một tia laser bơm lại sẽ đưa các nguyên tử trở về trạng thái cơ bản.

Sự suy giảm và lệch tần số xảy ra sau hiện tượng làm mát Doppler. Sử dụng phương pháp thời gian bay, việc tắt laser cho phép đo sự giãn nở của tập hợp nguyên tử bằng các chùm tia thăm dò sau một khoảng thời gian trễ để theo dõi tốc độ giãn nở, từ đó cho biết nhiệt độ nguyên tử.

Các loại thiết bị làm mát laser và máy làm lạnh (Chiller) có những loại nào?

Các loại thiết bị làm mát laser và máy làm lạnh (Chiller) có những loại nào?

Chương này tìm hiểu về các thiết bị làm mát laser phổ biến nhất và các loại máy làm lạnh khác nhau được sử dụng trong việc kiểm soát nhiệt độ hệ thống laser. Bằng cách hiểu rõ phạm vi các thiết bị và kiến ​​trúc máy làm lạnh hiện có, người dùng có thể cải thiện hiệu suất laser, kéo dài tuổi thọ thiết bị và duy trì sự ổn định nhiệt độ cần thiết trong các ứng dụng từ cắt laser công nghiệp đến phòng thí nghiệm phân tích.

Các dụng cụ được sử dụng trong làm mát bằng laser

Công nghệ làm mát bằng laser dựa trên một số thiết bị tiên tiến được thiết kế để quản lý nhiệt độ chính xác và điều khiển hạt. Các thiết bị làm mát bằng laser quan trọng bao gồm:

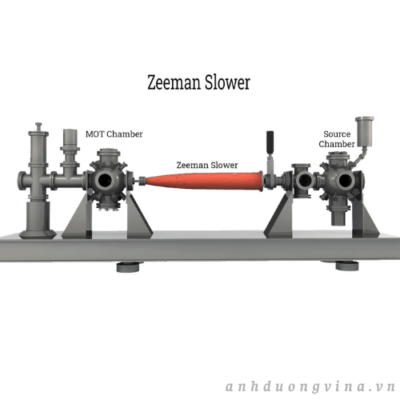

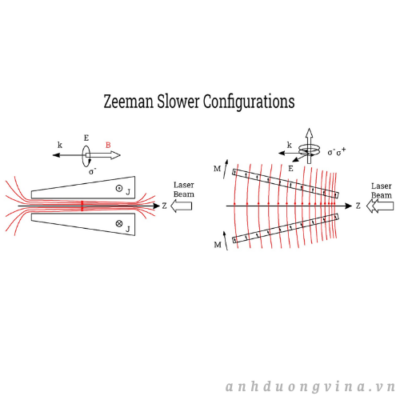

Zeeman Slower

Bộ làm chậm Zeeman là một công cụ cơ bản trong nghiên cứu quang học lượng tử và vật lý nguyên tử. Được sử dụng để giảm động năng và nhiệt độ của chùm nguyên tử từ nhiệt độ phòng xuống chỉ còn vài Kelvin, nó tạo ra các điều kiện tối ưu để bẫy các nguyên tử trong các ứng dụng như điện toán lượng tử, đồng hồ nguyên tử và thí nghiệm ngưng tụ Bose-Einstein. Các nguyên tử thường bắt đầu với vận tốc vài trăm mét mỗi giây; khi chúng di chuyển qua bộ làm chậm, vận tốc của chúng giảm đi đáng kể, cho phép điều khiển chính xác hơn.

Thiết bị này hoạt động dựa trên nguyên lý làm lạnh bằng laser Doppler bằng cách điều chỉnh laser đến tần số cộng hưởng của nguyên tử hai mức năng lượng. Khi các nguyên tử di chuyển dọc theo một đường dẫn xác định, chúng hấp thụ các photon từ chùm tia laser ngược chiều, tạo ra động lượng giật lùi—làm chậm nguyên tử theo định luật bảo toàn động lượng. Sau khi hấp thụ, các nguyên tử trở về trạng thái cơ bản thông qua phát xạ tự phát, phân phối lại năng lượng thông qua các photon định hướng ngẫu nhiên.



Quá trình này dẫn đến sự làm mát tổng thể dọc theo trục của tia laser, khiến bộ làm chậm Zeeman trở nên thiết yếu cho việc điều khiển laser và quang phổ học với độ chính xác cao. Hoạt động chính xác của chúng giúp nâng cao hiệu suất và độ chính xác của bẫy nguyên tử lạnh, mạng tinh thể quang học và các dụng cụ đo lường tiên tiến.

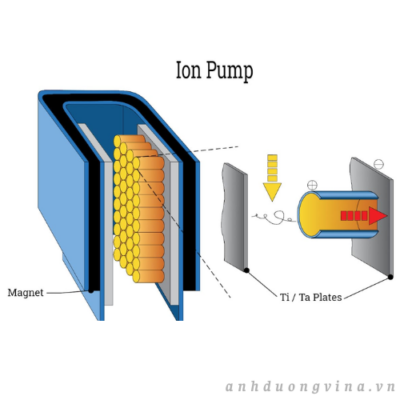

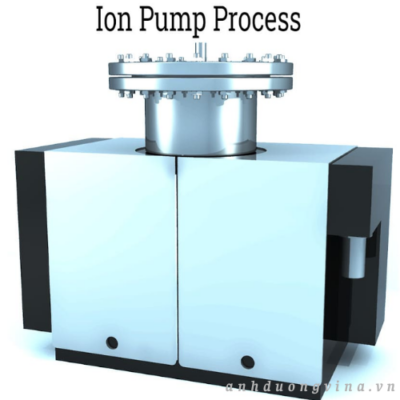

Bơm ion

Máy bơm ion là một loại máy bơm chân không hiệu suất cao được sử dụng rộng rãi trong vật lý nguyên tử, máy gia tốc hạt và hệ thống làm mát laser. Nó hoạt động bằng cách bắn phá bề mặt kim loại để tạo ra môi trường chân không siêu cao (UHV), rất quan trọng cho các thí nghiệm làm mát laser ổn định và mức độ ô nhiễm thấp. Máy bơm ion có thể đạt áp suất thấp tới 10⁻¹¹ ^mbar , đáp ứng cả nhu cầu thiết bị chân không cơ bản và tiên tiến.



Quá trình này bao gồm việc ion hóa các phân tử khí còn sót lại trong buồng và sau đó tăng tốc các ion này về phía cực âm dưới điện áp cao (3–7 kV). Quá trình điện áp cao này cho phép bơm ion giữ lại và phản ứng hóa học với các phân tử khí, loại bỏ chúng khỏi buồng một cách vĩnh viễn và đảm bảo môi trường được kiểm soát chặt chẽ, không có chất gây ô nhiễm.



Các loại máy làm lạnh dùng cho hệ thống làm mát laser

Hệ thống làm lạnh đóng vai trò quan trọng trong các ứng dụng làm mát laser, nơi cần phải quản lý nhiệt để đảm bảo đầu ra laser ổn định, giảm thiểu sự thay đổi nhiệt độ và kéo dài tuổi thọ linh kiện. Hệ thống làm lạnh được phân loại theo cơ chế làm mát, phương pháp tản nhiệt và loại máy nén hoặc hấp thụ, mỗi loại phù hợp với các yêu cầu cụ thể về công suất laser, thông lượng và tích hợp.

Máy làm lạnh ly tâm

Máy làm lạnh ly tâm sử dụng phương pháp nén ly tâm để chuyển đổi động năng thành áp suất tĩnh, giúp tăng hiệu quả cả nhiệt độ và áp suất của chất làm lạnh. Với các cánh quạt hút và nén chất làm lạnh một cách hiệu quả, thiết kế máy làm lạnh này lý tưởng cho các hệ thống làm mát tập trung công suất lớn, thường thấy trong các nhà máy chế tạo laser, sản xuất chất bán dẫn và gia công laser quy mô công nghiệp. Máy làm lạnh ly tâm mang lại hiệu quả năng lượng và độ tin cậy cao, với yêu cầu bảo trì thấp và khả năng xử lý tải nhiệt lớn.

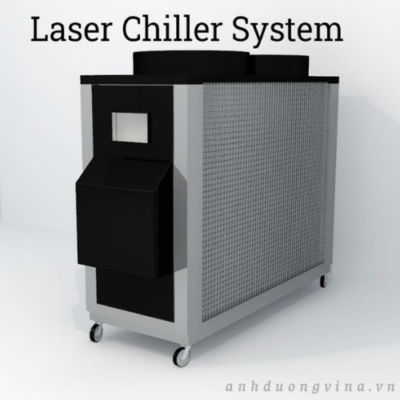

Hệ thống làm lạnh bằng laser

Hệ thống làm mát laser được thiết kế để duy trì sự điều chỉnh nhiệt độ chính xác cho tất cả các loại thiết bị laser, bao gồm laser sợi quang, laser CO2 _, laser Nd:YAG, laser excimer và laser diode. Các hệ thống làm mát này đảm bảo công suất đầu ra laser tối ưu, giảm nguy cơ trôi bước sóng và bảo vệ các thành phần quang học và điện tử nhạy cảm khỏi quá nhiệt.



Máy làm lạnh laser tích hợp các công nghệ làm mát tiên tiến như bộ điều khiển nhiệt độ chính xác, hệ thống tuần hoàn nước và bộ ngắt an toàn tự động. Giám sát kỹ thuật số và chẩn đoán từ xa ngày càng phổ biến đối với các hệ thống lắp đặt ở xa hoặc không cần người giám sát. Trong các ứng dụng nghiên cứu và y tế đòi hỏi khắt khe, máy làm lạnh hai vùng cho phép điều khiển nhiệt độ riêng biệt cho từng phần của hệ thống laser, tối đa hóa tính linh hoạt.



Các ứng dụng như laser CO2 _, laser excimer và bộ kích thích laser công nghiệp công suất cao đòi hỏi hệ thống làm mát bằng nước lạnh đáng tin cậy và hiệu quả để đảm bảo hiệu suất ổn định, giảm thiểu thời gian ngừng hoạt động và kéo dài tuổi thọ thiết bị.



Lựa chọn máy làm lạnh laser: Khi lựa chọn máy làm lạnh laser, cần xem xét loại laser, công suất làm lạnh, độ ổn định nhiệt độ (thường là ±0,1°C), lưu lượng và các tùy chọn tích hợp với hệ thống làm mát tổng thể của cơ sở. Việc lựa chọn từ các nhà sản xuất chuyên biệt hoặc nhà cung cấp máy làm lạnh theo yêu cầu có thể cải thiện khả năng phù hợp và tối đa hóa hiệu quả hoạt động.

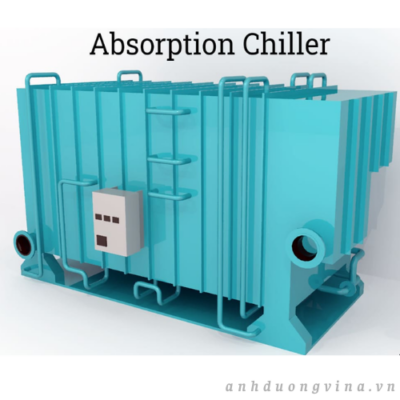

Máy làm lạnh hấp thụ

Máy làm lạnh hấp thụ cung cấp một công nghệ làm mát thay thế sử dụng máy phát nhiệt – được cung cấp năng lượng bởi hơi nước hoặc nước nóng – để làm bay hơi chất làm lạnh. Giải pháp này thường được sử dụng trong các cơ sở ưu tiên hiệu quả năng lượng và tính bền vững, chẳng hạn như phòng thí nghiệm, bệnh viện hoặc các địa điểm có hệ thống thu hồi nhiệt thải. Máy làm lạnh hấp thụ có ít bộ phận chuyển động, dẫn đến tiếng ồn thấp và giảm rung động, điều này có thể có lợi cho các hệ thống lắp đặt laser nhạy cảm.



Bên trong thiết bị, hơi chất làm lạnh được ngưng tụ và hấp thụ vào dung dịch, nơi nhiệt được giải phóng. Hỗn hợp chất lỏng thu được được bơm trở lại máy phát để lặp lại chu trình. Các hệ thống này lý tưởng cho các cơ sở lớn muốn tối ưu hóa chi phí vận hành và tận dụng cơ sở hạ tầng năng lượng hiện có.

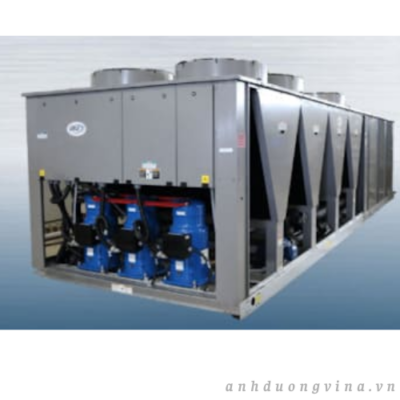

Máy làm lạnh bằng không khí

Máy làm lạnh bằng không khí lấy nhiệt từ nước (hoặc chất làm mát gốc glycol) và tản nhiệt trực tiếp vào không khí xung quanh, lý tưởng cho những môi trường không dễ tiếp cận với cơ sở hạ tầng nước hoặc nơi nhiệt thải ra không phải là vấn đề đáng lo ngại. Loại máy làm lạnh này phổ biến với các hệ thống laser công nghiệp cỡ nhỏ đến trung bình, laser phòng thí nghiệm và hệ thống laser y tế do chi phí lắp đặt thấp hơn và bảo trì dễ dàng hơn.



Bộ phận bay hơi bên trong máy làm lạnh hấp thụ nhiệt từ nước sử dụng trong quá trình sản xuất, trong khi dàn ngưng tụ và quạt tích hợp sẽ thải nhiệt này ra không khí. Máy làm lạnh bằng không khí có cấu trúc mô-đun, có thể mở rộng và thường được lắp đặt ngoài trời, mang lại sự linh hoạt hơn cho bố trí vận hành. Phù hợp với môi trường ưu tiên tiết kiệm nước, các hệ thống này giúp giảm chi phí tiện ích của nhà máy đồng thời bảo vệ thiết bị laser nhạy cảm khỏi những biến động nhiệt độ một cách đáng tin cậy.

Các loại giải pháp làm mát laser bổ sung: Bên cạnh các hệ thống làm lạnh truyền thống, các ứng dụng làm mát laser mới nổi sử dụng phương pháp làm mát bằng chất lỏng trực tiếp lên chip, hệ thống làm lạnh khép kín cho laser trong phòng thí nghiệm và các hệ thống lai kết hợp làm mát bằng không khí và nước. Mỗi phương pháp đều có những ưu điểm riêng dựa trên các hạn chế về không gian, mức độ tiếng ồn, độ chính xác nhiệt độ và công suất làm mát cần thiết.

Các ứng dụng của bộ làm mát laser và quá trình làm mát laser?

Chương này khám phá các ứng dụng đa dạng và những công dụng tiên tiến của bộ làm mát laser cũng như quy trình công nghệ làm mát laser hiện đại trong nghiên cứu khoa học, sản xuất công nghiệp và các công nghệ lượng tử mới nổi.

Ứng dụng của bộ làm mát laser và hệ thống làm mát laser

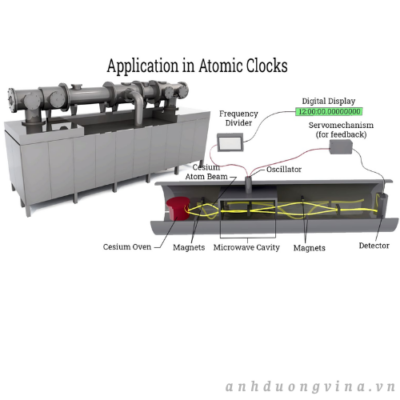

Các kỹ thuật làm lạnh bằng laser rất cần thiết trong các phép đo quang phổ độ phân giải cao, bao gồm cả các chuẩn tần số trong đồng hồ nguyên tử quang học. Những đồng hồ nguyên tử siêu ổn định này phụ thuộc vào các nguyên tử hoặc ion cực lạnh, giúp giảm đáng kể hiệu ứng giãn rộng Doppler và đạt được độ chính xác giữ thời gian vượt trội. Bằng cách triệt tiêu chuyển động của nguyên tử, làm lạnh bằng laser cho phép chuyển đổi nguyên tử chính xác hơn và hỗ trợ những tiến bộ trong đo lường thời gian và các hệ thống đồng bộ hóa được sử dụng trong định vị và viễn thông toàn cầu.

Ngoài ra, làm lạnh bằng laser đóng vai trò quan trọng trong việc đo trường hấp dẫn siêu chính xác. Những phép đo này không chỉ quan trọng đối với nghiên cứu vật lý hấp dẫn mà còn đối với các ứng dụng thực tiễn như thăm dò dầu khí và khoáng sản. Các máy đo trọng lực tiên tiến, dựa trên các nguyên tử được làm lạnh bằng laser và khai thác hiệu ứng Doppler trong quá trình rơi tự do hoặc thông qua dao động Bloch, mang lại độ nhạy chưa từng có khi phát hiện những biến đổi nhỏ trong trường hấp dẫn của Trái đất. Điều này đã cách mạng hóa độ chính xác của việc lập bản đồ dưới lòng đất và các cuộc khảo sát địa vật lý.



Công nghệ làm lạnh bằng laser là không thể thiếu trong kỹ thuật in thạch bản chính xác, cho phép chế tạo các cấu trúc bán dẫn và vật liệu nano với độ chính xác ở cấp độ nguyên tử. Việc sử dụng các chùm nguyên tử lạnh cho phép tạo hình có kiểm soát, độ chính xác cao ở cấp độ nano, đây là nền tảng cho sản xuất vi điện tử và sản xuất thiết bị quang tử. Hơn nữa, các thiết bị làm lạnh bằng laser là cốt lõi của các thí nghiệm vật lý lượng tử gần nhiệt độ tuyệt đối bằng không, nơi các hiện tượng lượng tử độc đáo—như ngưng tụ Bose-Einstein—có thể được thực hiện và nghiên cứu. Các khí nguyên tử siêu lạnh này mở đường cho những tiến bộ trong mô phỏng lượng tử, tính toán lượng tử và các thử nghiệm cơ bản về cơ học lượng tử.

Hơn nữa, làm mát laser là yếu tố không thể thiếu trong việc phát triển các hệ thống làm lạnh quang học không rung và laser trạng thái rắn cân bằng bức xạ. Bằng cách quản lý chính xác tải nhiệt trong bộ khuếch đại laser và các thành phần quang tử nhạy cảm, các giải pháp làm mát tiên tiến này giúp tăng hiệu quả hoạt động và mở rộng phạm vi hiệu suất của các hệ thống laser công suất cao được sử dụng trong thiết bị y tế, thiết bị hàng không vũ trụ và xử lý laser công nghiệp.



Các ứng dụng mới nổi khác của bộ làm mát laser bao gồm những tiến bộ trong cảm biến lượng tử, nơi các ion và nguyên tử được làm mát mang lại độ nhạy cực cao để phát hiện từ trường và điện trường, cũng như trong giao thoa kế nguyên tử, nền tảng của các hệ thống định vị quán tính thế hệ tiếp theo. Khi nhu cầu về môi trường nhiệt được kiểm soát chặt chẽ ngày càng tăng trong sản xuất chất bán dẫn, nghiên cứu trong phòng thí nghiệm và chế tạo thiết bị quang tử, bộ làm mát laser và công nghệ làm mát bằng laser tiếp tục thúc đẩy sự đổi mới, cho phép những đột phá trong cả khoa học cơ bản và các giải pháp công nghiệp tiên tiến.

Câu hỏi thường gặp

Nguyên lý chính đằng sau việc làm mát bằng laser là gì?

Làm lạnh bằng laser sử dụng sự thay đổi động lượng của các nguyên tử hoặc phân tử do hấp thụ và phát xạ lại photon, làm giảm động năng của chúng và hạ nhiệt độ mẫu xuống gần độ không tuyệt đối.

Những kỹ thuật tiên tiến nào cho phép đạt được nhiệt độ dưới giới hạn làm mát Doppler?

Nhiệt độ dưới ngưỡng Doppler được đạt được bằng cách sử dụng phương pháp làm lạnh Sisyphus, làm lạnh dải biên phân giải, làm lạnh Raman, phương pháp mật đường xám, làm lạnh gradient phân cực và làm lạnh trong suốt do điện từ gây ra.

Những loại máy làm lạnh nào thường được sử dụng trong các ứng dụng làm mát laser?

Các loại máy làm lạnh phổ biến bao gồm máy làm lạnh ly tâm, máy làm lạnh hấp thụ, máy làm lạnh bằng không khí và hệ thống làm lạnh laser chuyên dụng, mỗi loại được lựa chọn dựa trên công suất làm lạnh, quy mô cơ sở và yêu cầu vận hành.

Công nghệ làm mát bằng laser tác động như thế nào đến các ứng dụng công nghiệp và khoa học?

Làm mát bằng laser cho phép đạt được những tiến bộ trong các tiêu chuẩn tần số, công nghệ lượng tử, đo trọng lực, in thạch bản chính xác, laser công suất cao và cảm biến lượng tử bằng cách cung cấp môi trường siêu lạnh, ổn định để nâng cao hiệu suất.

Bộ giảm tốc Zeeman trong hệ thống làm mát laser có tác dụng gì?

Bộ làm chậm Zeeman làm giảm động năng của các chùm nguyên tử, làm lạnh các nguyên tử từ nhiệt độ phòng xuống vài Kelvin, tạo điều kiện thuận lợi cho việc bẫy và thao tác để thực hiện các thí nghiệm lượng tử chính xác.

Có giải pháp làm mát laser nào phù hợp cho các cơ sở có hệ thống cấp nước hạn chế không?

Đúng vậy, máy làm lạnh bằng không khí rất lý tưởng cho những môi trường như vậy, chúng trực tiếp tản nhiệt vào không khí và cung cấp khả năng lắp đặt linh hoạt cho các hệ thống laser trong phòng thí nghiệm, y tế và công nghiệp quy mô nhỏ đến trung bình.

Máy làm lạnh bằng laser?

Từ “laser” là viết tắt của “Light Amplification by Stimulated Emission of Radiation” (Khuếch đại ánh sáng bằng phát xạ kích thích), xảy ra khi các electron trong vật liệu quang học như thủy tinh, tinh thể hoặc khí hấp thụ năng lượng từ dòng điện. Năng lượng này làm cho các electron bị kích thích, chuyển từ trạng thái năng lượng thấp lên trạng thái năng lượng cao hơn, do đó tạo ra bức xạ điện từ.

Trong ánh sáng thông thường, bước sóng thay đổi về hướng và độ dài, mỗi bước sóng đại diện cho một màu sắc khác nhau, tạo ra ánh sáng trắng mà mắt thường nhìn thấy. Ngược lại, chùm tia laser bao gồm ánh sáng kết hợp, trong đó tất cả các bước sóng đều thẳng hàng và di chuyển theo cùng một hướng, với các đỉnh và đáy được đồng bộ hóa. Ánh sáng hội tụ này tạo ra một lượng nhiệt năng đáng kể.

Khi chùm tia laser chiếu vào một bề mặt, năng lượng ánh sáng của nó chuyển hóa thành nhiệt, có thể cắt, làm tan chảy hoặc đốt cháy vật liệu. Nhiệt lượng sinh ra phải được tản ra để duy trì hiệu quả hoạt động của laser và ngăn ngừa hư hỏng. Laser công nghiệp sử dụng nhiều phương pháp làm mát khác nhau, bao gồm cả máy làm lạnh, để duy trì nhiệt độ ổn định.

Bộ làm mát laser được thiết kế đặc biệt để loại bỏ nhiệt lượng dư thừa từ quá trình laser, giúp duy trì sự ổn định bước sóng của laser và đảm bảo chất lượng chùm tia. Laser công suất cao thường yêu cầu bộ làm mát bằng nước, trong khi laser công suất thấp hơn có thể được làm mát đầy đủ bằng quạt hoặc các cơ chế làm mát khác.

Khi lựa chọn thiết bị làm mát laser, điều quan trọng là phải chọn thiết bị tương thích với loại laser cụ thể đang sử dụng. Thiết bị làm mát laser thường được sử dụng với:

• Tia laser UV
• Ống thủy tinh laser CO2
• Bán dẫn
• Laser ống tần số vô tuyến CO2
• Laser sợi quang dùng để cắt, đánh dấu và khắc.

Tấm làm mát

Các tấm làm mát đóng vai trò quan trọng trong hệ thống làm mát laser và thường được sử dụng kết hợp với các bộ làm lạnh tuần hoàn. Chúng có nhiều kiểu dáng khác nhau, bao gồm các tấm làm mát dạng ống và các phiên bản hàn chân không bằng nhôm.

• Tấm tản nhiệt dạng ống là một tấm kim loại phẳng có các rãnh ở một hoặc cả hai mặt của tấm, dùng để giữ các ống uốn cong qua lại trên bề mặt tấm. Chất làm mát chảy đến chùm tia laser thông qua các ống này. Các đầu vào và đầu ra của ống được kết nối với nguồn chất làm mát. Các ống có sự tiếp xúc bề mặt tốt để tối ưu hóa việc truyền nhiệt.
• Tấm tản nhiệt chân không bằng nhôm có một vây nhôm dạng lượn sóng được hàn vào khoang chứa chất lỏng bên dưới bề mặt lắp đặt của tấm tản nhiệt. Vây nhôm trong tấm tản nhiệt tạo ra sự nhiễu loạn giúp giảm điện trở nhiệt. Tấm tản nhiệt chân không bằng nhôm có kích thước từ vài inch đến vài trăm inch.

Các tấm làm mát thường được lắp đặt trên laser để nhận chất lỏng làm mát được cung cấp bởi máy làm lạnh. Chất lỏng được làm nóng từ quá trình làm mát sau đó được dẫn trở lại máy làm lạnh. Ngoài ra, trong một số thiết kế, tấm làm mát có thể hoạt động như các điện cực trong hệ thống laser.

Bộ làm mát nhiệt điện (TEC)

Bộ làm mát nhiệt điện (TEC) hoạt động dựa trên hiệu ứng Peltier, liên quan đến việc tạo ra dòng nhiệt tại điểm giao nhau của hai vật liệu khác nhau khi dòng điện một chiều (DC) được cấp vào. Trong một TEC, các chất bán dẫn dương và âm được bố trí song song trong đường dẫn nhiệt và nối tiếp trong đường dẫn điện. Khi có điện áp được cấp vào, các electron vận chuyển nhiệt từ phía này sang phía kia, làm mát một phía trong khi làm nóng phía đối diện. Sau đó, quạt sẽ tản nhiệt tích tụ vào không khí xung quanh.

Bộ trao đổi nhiệt điện (TEC) có thể được gắn trực tiếp vào tấm làm mát hoặc được sử dụng để làm mát chất làm lạnh dạng lỏng. Thông thường, TEC phù hợp với các ứng dụng yêu cầu công suất làm mát lên đến 400 watt.

Máy làm lạnh nén hơi

Máy làm lạnh nén hơi hoạt động bằng cách tuần hoàn chất làm lạnh qua một chuỗi các bộ phận: dàn bay hơi, máy nén, dàn ngưng tụ và van giãn nở. Phương pháp này hiệu quả trong việc làm mát các tải công suất cao trong khi tiêu thụ năng lượng tương đối ít. Trong các hệ thống laser, máy làm lạnh nén hơi có thể được điều chỉnh bằng cách thay đổi chu trình bay hơi, trong khi các phương pháp khác có thể liên quan đến việc dẫn chất làm lạnh trực tiếp qua tấm làm lạnh.

Hệ thống làm lạnh hơi lỏng dựa trên máy nén là một kỹ thuật làm mát được sử dụng rộng rãi cho các laser công suất cao. Các hệ thống làm lạnh này có khả năng xử lý tải làm mát lên đến 10 kW và tương thích với nhiều loại laser khác nhau.

Máy nén quay thu nhỏ

Hệ thống nén quay thu nhỏ hiện nay là lựa chọn phổ biến cho các ứng dụng làm mát laser. Những tiến bộ trong công nghệ máy nén quay đã cho phép tạo ra các hệ thống nhỏ gọn có khả năng xử lý tải nhiệt lên đến 100 watt. Thiết kế nhỏ gọn và hiệu quả hơn này đã được áp dụng rộng rãi cho nhiều nhu cầu làm mát laser khác nhau.

Máy làm lạnh nén quay thu nhỏ mang lại tính di động, khả năng kiểm soát nhiệt độ chính xác và công suất làm lạnh từ 3 kW đến 140 kW. Chúng hoạt động hiệu quả trong phạm vi nhiệt độ từ 20°F đến 80°F.

Làm mát bằng giãn nở trực tiếp (DX)

Trong hệ thống làm lạnh giãn nở trực tiếp, chất làm lạnh tuần hoàn trực tiếp qua tấm làm lạnh, được dẫn động bởi máy nén. Cách tiếp cận này loại bỏ sự cần thiết của một vòng tuần hoàn làm mát bằng nước riêng biệt, đơn giản hóa thiết kế hệ thống tổng thể. Bằng cách loại bỏ nhu cầu về một vòng tuần hoàn chất làm mát bổ sung, phương pháp này cung cấp khả năng kiểm soát nhiệt độ chính xác thông qua sự thay đổi pha đẳng nhiệt của chất làm lạnh khi nó đi qua tấm làm lạnh.

Hệ thống làm mát bằng giãn nở trực tiếp bao gồm các thành phần điển hình như máy nén, dàn ngưng tụ, van giãn nở và dàn bay hơi, trong đó dàn bay hơi hấp thụ nhiệt trực tiếp. Đây là giải pháp làm mát nhỏ gọn với máy nén quay thu nhỏ. Ưu điểm của hệ thống là độ chính xác cao trong việc kiểm soát nhiệt độ. Hệ thống làm mát bằng giãn nở trực tiếp được thiết kế cho các ứng dụng có lưu lượng nhiệt cao như cắt và đốt bằng laser.

Phần kết luận

Nhìn chung, làm lạnh bằng laser đề cập đến việc sử dụng lực ánh sáng tiêu tán để giảm chuyển động ngẫu nhiên của các nguyên tử bên trong và đồng thời giảm nhiệt độ của các hạt nhỏ như nguyên tử và ion. Nhiệt độ đạt được có thể khác nhau tùy thuộc vào loại cơ chế được sử dụng.
