Băng tải trục vít: Các loại, linh kiện, cấu hình và ứng dụng

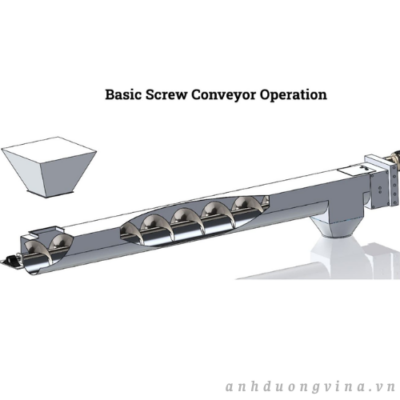

Băng tải trục vít là gì?

Băng tải trục vít, còn được gọi là băng tải dạng xoắn ốc, là những máy móc công nghiệp được thiết kế tỉ mỉ để vận chuyển hiệu quả một lượng lớn vật liệu dạng hạt như bột, ngũ cốc và hạt. Chúng cũng có thể vận chuyển chất bán rắn, chất lỏng và các vật liệu không dễ chảy. Bằng cách loại bỏ sự cần thiết phải xử lý vật liệu bằng tay, chúng giúp tăng năng suất hoạt động đáng kể. Các bộ phận cơ bản của băng tải trục vít bao gồm một trục vít quay được đặt bên trong một máng. Khi trục vít này quay, nó đẩy vật liệu tiến về phía trước theo một đường thẳng. Băng tải trục vít có thể được thiết lập để vận chuyển dọc theo các tuyến đường nằm ngang, thẳng đứng hoặc nghiêng.



Các loại băng tải trục vít đa dạng được chế tạo để xử lý các đặc tính vật liệu khác nhau. Vật liệu rời có thể mài mòn, không chảy, dễ hóa lỏng, hút ẩm (hút ẩm) hoặc tiềm ẩn nguy hiểm. Băng tải trục vít xử lý hiệu quả các sản phẩm như ngũ cốc, phân bón, thức ăn chăn nuôi, tro, sỏi, xi măng và chất thải rắn.

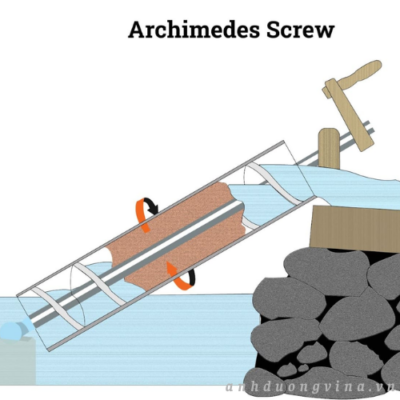

Máy bơm trục vít Archimedes, có niên đại khoảng năm 250 trước Công nguyên, là hình thức vận chuyển bằng trục vít sớm nhất. Ban đầu được phát minh như một loại bơm dịch chuyển tích cực thô sơ, nó được sử dụng để bơm nước từ các vùng thấp hơn lên các kênh tưới tiêu ở vùng cao hơn. Qua nhiều năm, thiết kế và cơ chế truyền động của máy bơm trục vít Archimedes đã được cải tiến để nâng cao hiệu quả, độ bền và tốc độ, đồng thời vẫn duy trì khái niệm cơ bản của phát minh ban đầu.

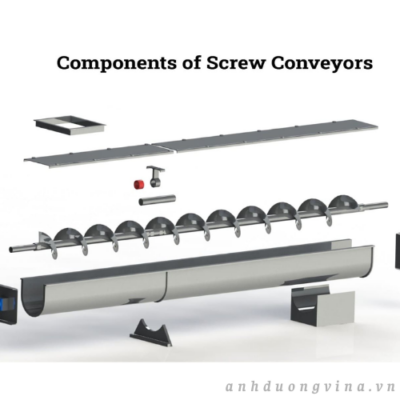

Các bộ phận của băng tải trục vít?

Băng tải trục vít là một hệ thống vận chuyển cơ khí thiết yếu được sử dụng rộng rãi trong nhiều ngành công nghiệp như nông nghiệp, khai thác mỏ, chế biến hóa chất, sản xuất thực phẩm và xử lý vật liệu rời để vận chuyển hiệu quả và có kiểm soát các chất rắn dạng hạt hoặc bột. Hiểu rõ các thành phần chính của băng tải trục vít—và các kiểu thiết kế khác nhau của chúng—đảm bảo lựa chọn tối ưu, nâng cao hiệu quả hoạt động và giảm thiểu chi phí bảo trì cho các ứng dụng vận chuyển vật liệu rời. Dưới đây, chúng tôi trình bày chi tiết các bộ phận chính của băng tải trục vít và các biến thể kỹ thuật quan trọng đối với các chuyên gia trong ngành, kỹ sư thiết bị và người mua khi đánh giá các giải pháp băng tải.

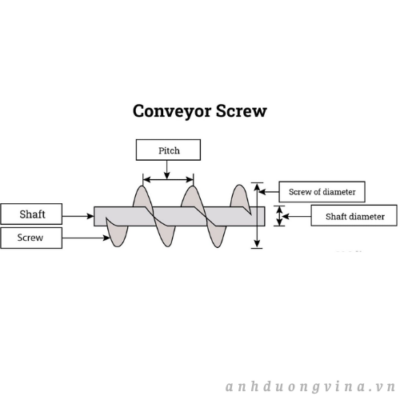

Trục vít băng tải (Trục vít dạng lưỡi hoặc dạng xoắn ốc)

Trục vít băng tải — đôi khi được gọi là lưỡi vít, mũi khoan hoặc hình xoắn ốc — là động lực chính giúp băng tải trục vít vận chuyển vật liệu rời dọc theo máng hoặc vỏ băng tải. Trục quay này có một lưỡi rộng, được quấn theo hình xoắn ốc gọi là cánh xoắn , giúp vận chuyển vật liệu hiệu quả từ điểm cấp liệu đến khu vực xả liệu. Trục vít băng tải hoạt động theo nguyên lý Archimedes, di chuyển vật rắn tiến lên một bước xoắn với mỗi vòng quay hoàn chỉnh. Bước xoắn được định nghĩa là khoảng cách trục giữa các đỉnh của các cánh xoắn liền kề. Thiết kế trục vít được lựa chọn tốt đảm bảo dòng chảy ổn định, được kiểm soát, vận chuyển nhẹ nhàng và giảm thiểu sự hư hỏng hoặc tích tụ vật liệu.



Các loại băng tải trục vít được phân loại theo thiết kế cánh và bước ren:

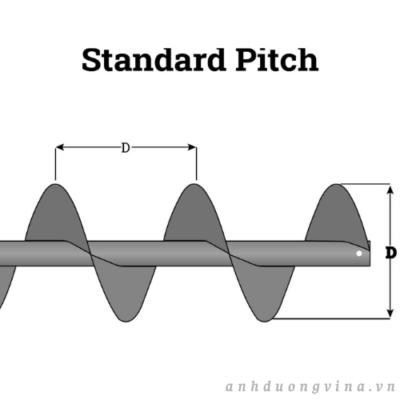

Băng tải vít me bước ren tiêu chuẩn

Băng tải trục vít bước tiêu chuẩn có bước ren bằng đường kính trục vít, cung cấp một lựa chọn linh hoạt và hiệu quả để vận chuyển các vật liệu chảy tự do hoặc hơi chậm trong các hệ thống nằm ngang hoặc có độ nghiêng nhẹ (thường dưới 10°). Các hệ thống băng tải này phổ biến trong việc xử lý ngũ cốc, chế biến công nghiệp và nhà máy xử lý nước thải, và được biết đến với độ tin cậy và khả năng vận chuyển vật liệu đồng đều.

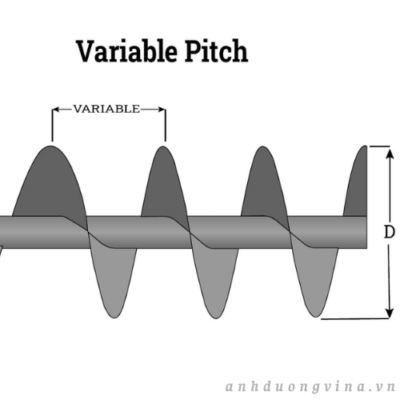

Băng tải vít có bước ren thay đổi

Thiết kế băng tải có bước răng thay đổi được đặc trưng bởi các cánh quạt có bước răng tăng dần từ đầu vào đến đầu ra. Điều này cho phép tăng công suất ở đầu cấp liệu và ngăn ngừa hiện tượng tắc nghẽn hoặc dồn vật liệu, khiến chúng trở nên phổ biến trong các ứng dụng định lượng và trong các bộ cấp liệu trục vít , nơi việc kiểm soát mật độ khối lượng và lưu lượng thể tích là rất cần thiết. Các ngành công nghiệp như nhựa, sản xuất thực phẩm và hóa chất thường sử dụng băng tải có bước răng thay đổi để cấp liệu với số lượng được kiểm soát vào thiết bị ở phía hạ lưu.

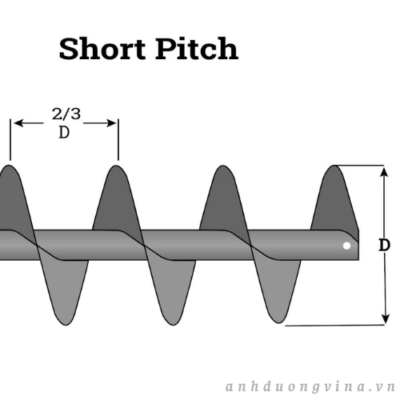

Băng tải vít ren ngắn

Ốc vít băng tải bước ngắn, với bước ren chỉ bằng hai phần ba đường kính ốc vít, được thiết kế đặc biệt để sử dụng trong các hệ thống băng tải có độ dốc lớn, thẳng đứng hoặc nâng cao. Bước ren giảm giúp ngăn ngừa hiện tượng vật liệu bị cuốn ngược (đôi khi gọi là hiện tượng xả tràn) và tăng hiệu quả khi xử lý các vật liệu khô, dễ chảy – lý tưởng cho các bộ cấp liệu hoặc thang máy thẳng đứng được sử dụng trong các hoạt động xây dựng và khai thác mỏ.

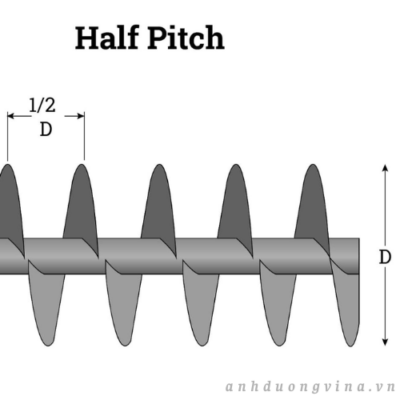

Băng tải vít nửa bước

Các biến thể bước ren nửa có bước ren bằng một nửa đường kính của vít. Chúng tối ưu trong các hệ thống băng tải vít dốc, thẳng đứng hoặc nghiêng để chống lại trọng lực và duy trì sự chuyển động tích cực của vật liệu, đặc biệt là trong thang máy vít xoắn thẳng đứng, thiết bị xả silo và thiết bị định lượng thức ăn chăn nuôi.



Băng tải vít xoắn bước dài

Trục vít băng tải bước ren dài (gấp 1,5 lần đường kính trục vít) là lựa chọn tốt nhất để vận chuyển chất lỏng, bán lỏng hoặc vật liệu rắn dạng khối ở trạng thái tầng sôi. Chúng cho phép vận chuyển nhanh chóng, hoạt động tốc độ cao và cải thiện khả năng khuấy trộn và sục khí vật liệu, thường được sử dụng trong xử lý nước thải, khử nước trong ngành công nghiệp giấy và bột giấy, hoặc vận chuyển khối lượng lớn với mức tiêu thụ năng lượng tối thiểu.

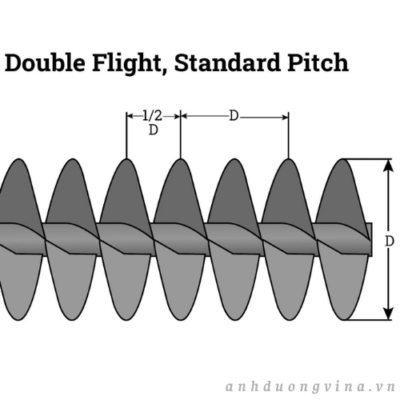

Băng tải trục vít đôi

Với hai bộ cánh xoắn ốc được bố trí lệch nhau 180°, cấu hình cánh kép giúp tăng gấp đôi công suất mỗi vòng quay và cung cấp dòng chảy vật liệu rời ổn định, liên tục. Chúng thường được lắp đặt trong máy trộn, máy đùn trục vít đôi hoặc hệ thống vận chuyển công suất lớn, nơi ưu tiên việc xả liệu không bị gián đoạn và xử lý vật liệu nhẹ nhàng.



Băng tải vít me côn

Các cánh vít hình nón kết hợp bước ren không đổi với chiều rộng cánh vít tăng dần từ đầu vào đến đầu ra, giúp tăng cường khả năng kiểm soát lượng vật liệu nạp vào và phân phối đều. Hệ thống băng tải vít này được ưa chuộng để xử lý các vật liệu vón cục, không đồng nhất hoặc dễ bị tắc nghẽn và rất phù hợp cho việc phá vỡ cục vật liệu, xử lý khoáng sản nặng hoặc cấp liệu định lượng từ phễu và thùng chứa.

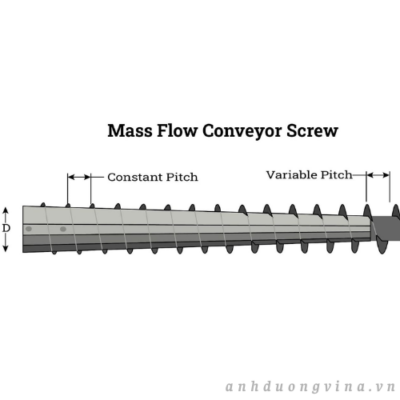

Băng tải trục vít lưu lượng lớn

Thiết kế băng tải trục vít dòng chảy khối lượng lớn sử dụng trục vít hình nón ở đầu vào, với bước ren thay đổi dọc theo lưỡi trục. Được thiết kế để đảm bảo xả liệu đồng đều và ngăn ngừa tình trạng ứ đọng hoặc tạo lỗ hổng, các băng tải trục vít này thường được lắp đặt bên dưới silo, thùng chứa hoặc phễu lưu trữ trong các ngành công nghiệp xử lý bột, hạt hoặc vật liệu rắn dạng khối như xi măng, cát hoặc bột mì. Chúng duy trì lưu lượng ổn định và giảm thiểu nguy cơ tắc nghẽn.



Các cánh vít cũng có thể được phân biệt dựa trên phương pháp chế tạo của chúng:

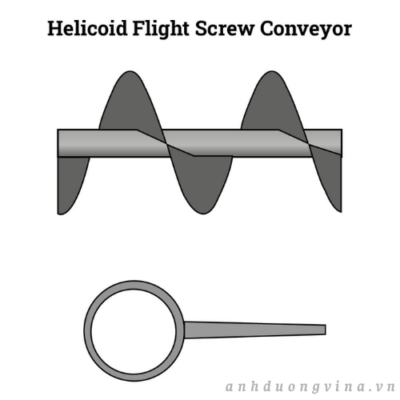

Băng tải vít xoắn ốc

Các cánh xoắn ốc được tạo thành từ các dải thép liên tục được cán nguội thành hình xoắn ốc. Phương pháp này tạo ra các cánh xoắn ốc có cấu trúc bền chắc, cứng cáp, phù hợp cho sản xuất số lượng lớn với chi phí thấp. Băng tải trục vít xoắn ốc hoạt động hiệu quả trong việc vận chuyển các vật liệu bán mài mòn và dễ chảy như đá vôi, xi măng, ngũ cốc, cát hoặc phân bón. Bề mặt được tôi cứng giúp giảm mài mòn, và cánh xoắn ốc trơn tru giúp giảm thiểu cặn sản phẩm và nguy cơ ô nhiễm, đáp ứng các tiêu chuẩn vệ sinh của OSHA và FDA.

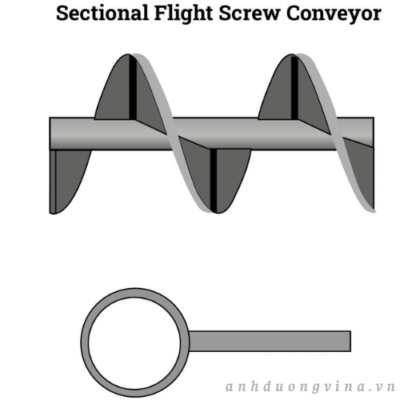

Băng tải vít xoắn phân đoạn

Các cánh xoắn ốc dạng phân đoạn được chế tạo riêng từ các đĩa thép được cắt và ép chính xác thành các đoạn xoắn ốc. Sau đó, các đoạn này được hàn vào một ống trung tâm, tạo ra độ dày đồng nhất chắc chắn và khả năng chống mài mòn cao hơn (tùy chọn) để xử lý các vật liệu có độ mài mòn cao – chẳng hạn như thủy tinh vụn, alumina hoặc khoáng chất – trong môi trường công nghiệp khắc nghiệt. Các cánh xoắn ốc dạng phân đoạn lý tưởng cho các ứng dụng băng tải trục vít tùy chỉnh đòi hỏi kết cấu dày hơn hoặc bằng hợp kim đặc biệt để chịu được các dòng chảy hóa chất khắc nghiệt, nhiệt độ cao hoặc có tính mài mòn.



Thiết kế cánh vít đặc biệt giúp tăng cường hiệu suất vận chuyển và trộn:

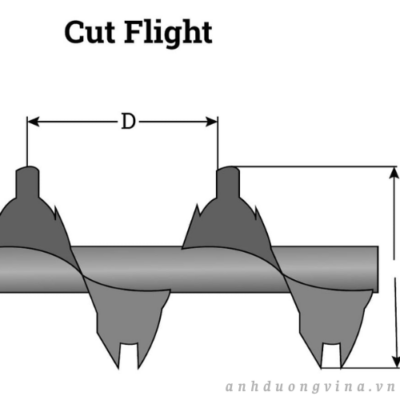

Băng tải vít cắt

Băng tải trục vít có các rãnh được bố trí đều đặn dọc theo mép ngoài của mỗi cánh vít, cho phép trộn, khuấy và thông khí tốt hơn cho vật liệu rời. Thiết kế này giảm thiểu sự nén chặt và thúc đẩy sự trộn đều, thường được sử dụng để xử lý các vật liệu dễ bị dính hoặc vón cục như vôi tôi, sữa bột, bột talc hoặc bột dược phẩm.



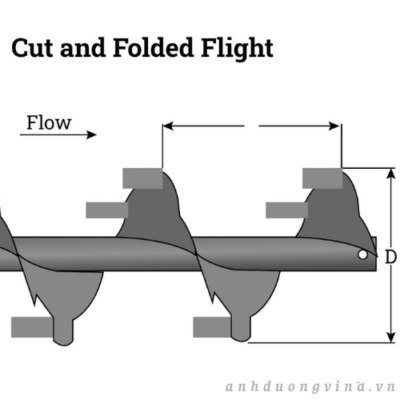

Băng tải vít me cắt và gấp

Kết hợp các rãnh cắt và các nếp gấp hướng lên trên mép cánh, băng tải trục vít cắt và gấp mang lại khả năng trộn và sục khí cao nhất cho các loại bột nhẹ, kết dính hoặc nhạy nhiệt. Hình dạng cánh này tạo điều kiện thuận lợi cho việc phân bố nhiệt độ đồng đều, lý tưởng cho việc gia nhiệt, làm mát hoặc xử lý hóa học trong chế biến thực phẩm, hóa chất hoặc polyme.

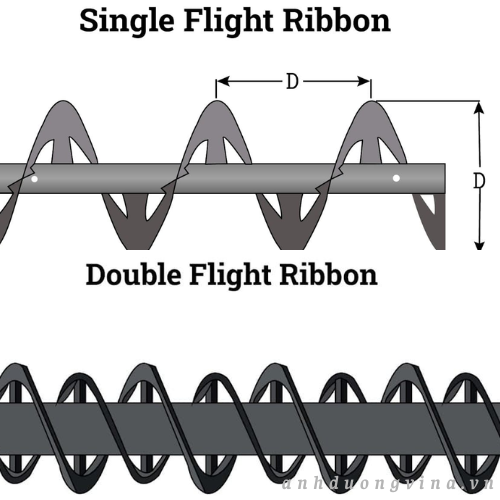

Băng tải vít ruy băng

Băng tải trục vít dạng ruy băng, với thiết kế hở giữa mép trong của ruy băng và trục, rất phù hợp với các vật liệu nhớt, dính hoặc đóng cục—như chất kết dính, bùn hoặc bột làm bánh—thường bám quanh trục đặc. Băng tải trục vít dạng ruy băng giúp giảm thiểu sự tích tụ và tắc nghẽn. Có cả hai loại băng tải trục vít dạng ruy băng đơn và đôi:

Băng tải trục vít ruy băng một cánh

Các mẫu này được thiết kế cho các vật liệu dính hoặc các chất có độ ẩm cao, giúp ngăn ngừa hiện tượng tắc nghẽn trục và tạo điều kiện thuận lợi cho việc làm sạch trong các dây chuyền chế biến và máy trộn theo mẻ.



Băng tải trục vít ruy băng đôi giúp cải thiện hơn nữa khả năng khuấy trộn, trộn đều và xả liệu đồng đều cho các sản phẩm khô hoặc kết dính. Cấu trúc ruy băng xen kẽ độc đáo của chúng tạo ra dòng chảy ngược chiều, mang lại khả năng trộn đều vượt trội và chất lượng sản phẩm ổn định. Điều này khiến chúng trở nên phổ biến trong các nhà máy trộn khô, làm bánh, hóa chất và chế biến thực phẩm.

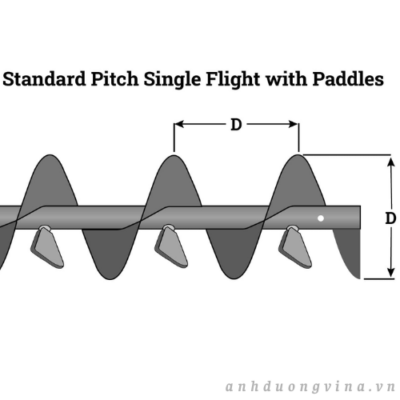

Băng tải trục vít một cánh tiêu chuẩn có cánh khuấy

Trong các băng tải này, các cánh khuấy được đặt giữa các cánh dẫn hướng làm gián đoạn dòng chảy khối lượng thông thường và tạo ra sự trộn nhẹ nhàng nhưng hiệu quả, phù hợp với các vật liệu rắn dạng khối cần trộn chính xác, phân tán hoặc khuấy trộn có kiểm soát (ví dụ: viên nén, thức ăn chăn nuôi hoặc hóa chất chuyên dụng).

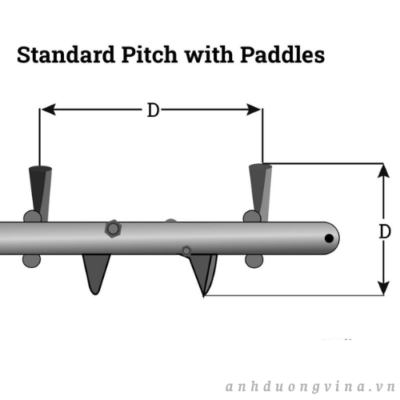

Băng tải trục vít tiêu chuẩn có cánh khuấy

Các băng tải này cung cấp các cánh khuấy có thể điều chỉnh và bố trí dạng xoắn ốc dọc theo trục vít, với tối đa bốn cánh khuấy trên mỗi bước xoắn để khuấy trộn tối đa. Mặc dù mang lại khả năng trộn và sục khí mạnh mẽ nhất, nhưng mức tiêu thụ năng lượng có thể cao hơn, vì vậy chúng được sử dụng khi hiệu quả quy trình hoặc tính đồng nhất trong quá trình trộn là ưu tiên hàng đầu.

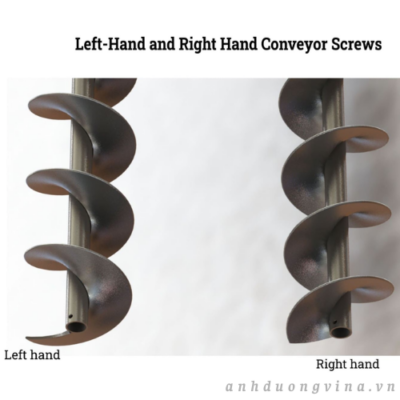

Tính thuận nghịch của băng tải trục vít

Hướng quay của trục vít – thuận chiều kim đồng hồ hay ngược chiều kim đồng hồ – quyết định hướng dòng chảy vật liệu và chi phối cách tích hợp trục vít với các hệ thống xử lý vật liệu hiện có. Trục vít thuận chiều kim đồng hồ là tiêu chuẩn trong ngành, trong khi trục vít ngược chiều kim đồng hồ được dành cho các ứng dụng chuyên biệt hoặc những nơi có không gian hạn chế. Việc lựa chọn và lắp đặt đúng cách giúp tối đa hóa hiệu quả và giảm thiểu tổn thất hoặc ô nhiễm sản phẩm trong quá trình vận chuyển.



Máng (Nhà ở hoặc chuồng trại)

Máng chứa vật liệu, hay còn gọi là vỏ băng tải, bao bọc trục vít băng tải để chứa vật liệu được vận chuyển, ngăn ngừa phát thải bụi và cung cấp sự hỗ trợ cấu trúc quan trọng. Việc lựa chọn máng chứa phù hợp đảm bảo hoạt động an toàn, hợp vệ sinh và đáng tin cậy—bảo vệ cả trục vít và cơ sở của bạn. Việc lựa chọn máng chứa dựa trên ứng dụng, độ mài mòn của vật liệu, yêu cầu vệ sinh của quy trình và môi trường lắp đặt. Các bộ phận gia cố, giá đỡ, nắp có thể tháo rời và các cổng cấp liệu hoặc xả liệu tích hợp giúp tăng cường hiệu suất và khả năng tiếp cận cho người vận hành để vệ sinh hoặc bảo trì.

Các ứng dụng công nghiệp được hưởng lợi từ những thiết kế máng phổ biến này:

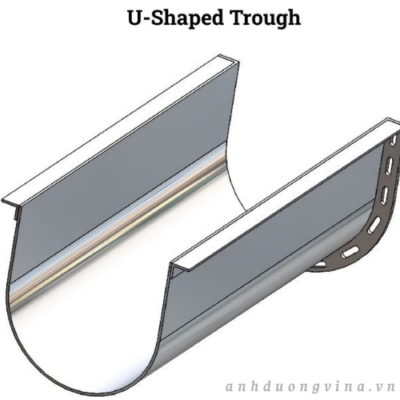

Máng hình chữ U

Máng hình chữ U là loại máng băng tải được sử dụng rộng rãi và dễ thích nghi nhất, được đánh giá cao nhờ dễ tiếp cận, tiết kiệm chi phí và ứng dụng trong công nghiệp nói chung và vận chuyển vật liệu rắn số lượng lớn, chẳng hạn như xử lý ngũ cốc và vận chuyển bột. Các loại bao gồm:

• Máng mặt bích góc
• Máng mặt bích định hình
• Máng có gờ định hình kép
• Kênh rãnh được hình thành
• Máng đáy thả
• Rãnh loe

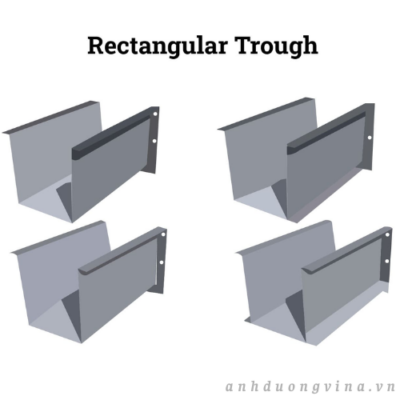

Máng hình chữ nhật

Được thiết kế để vận chuyển vật liệu mài mòn hoặc khối lượng lớn (như xi măng, clinker hoặc cát thủy tinh), máng hình chữ nhật với “lớp đáy chết” độc đáo cho phép một lớp vật liệu được vận chuyển hình thành trên thành máng để bảo vệ. Điều này giúp giảm mài mòn, kéo dài tuổi thọ của máng và giảm thiểu bụi, khiến nó trở thành lựa chọn hàng đầu cho môi trường khắc nghiệt, nhà máy xi măng và khai thác mỏ.

• Máng mặt bích góc
• Máng mặt bích định hình
• Mặt bích góc – Rãnh trên và dưới
• Mặt bích định hình – Rãnh trên và rãnh dưới

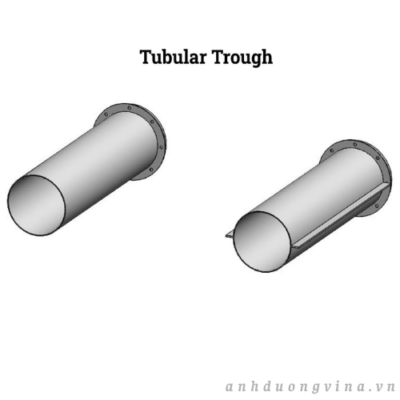

Máng hình ống

Máng hình ống (hoặc dạng ống) cung cấp một hệ thống kín giúp vận chuyển vật liệu chống bụi, chống thời tiết, không bị ô nhiễm và đảm bảo vệ sinh. Rất phù hợp với các ngành công nghiệp thực phẩm, dược phẩm, nhựa hoặc hóa chất, máng hình ống có thể xử lý đường kính vít lớn hơn, giảm thiểu ô nhiễm từ bên ngoài và hỗ trợ hoạt động của băng tải vít công suất cao và có độ nghiêng. Độ khít chặt của vít và thể tích ống được xác định giúp tối ưu hóa việc định lượng chính xác, đặc biệt khi cấp liệu cho máy đóng gói hoặc máy móc xử lý tiếp theo. Thiết kế dạng ống được cung cấp với các kiểu dáng sau:

• Máng hình ống không tách rời (cấu trúc nguyên khối đảm bảo độ cứng và dễ vệ sinh)
• Máng hình ống chia đôi (hai nửa có mặt bích, lý tưởng cho việc kiểm tra và bảo trì)

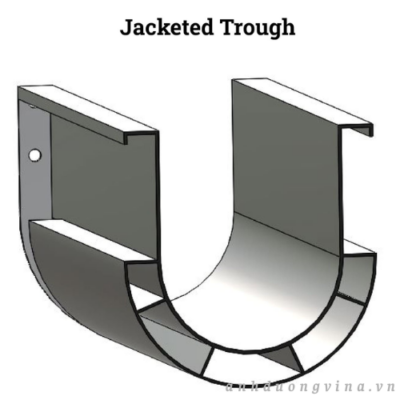

Máng có lớp vỏ bọc là thiết kế đặc biệt dùng để làm nóng hoặc làm mát vật liệu rời khi nó di chuyển qua băng tải. Cấu trúc hai lớp cho phép các môi chất như hơi nước hoặc chất làm mát lưu thông giữa các lớp, khiến máng có lớp vỏ bọc trở nên vô cùng hữu ích cho các ứng dụng nhạy cảm với nhiệt độ (ví dụ: ép đùn nhựa, lò phản ứng hóa học hoặc chế biến thực phẩm, nơi kiểm soát nhiệt độ là rất quan trọng).

Vật liệu máng

Việc lựa chọn vật liệu máng dẫn rất quan trọng đối với tuổi thọ thiết bị và việc vận chuyển an toàn, hiệu quả:

• Thép mềm – Một lựa chọn tiết kiệm chi phí cho hệ thống vận chuyển vít tải đa dụng trong nông nghiệp, vận chuyển vật liệu rắn dạng khối và vận chuyển hóa chất không ăn mòn.

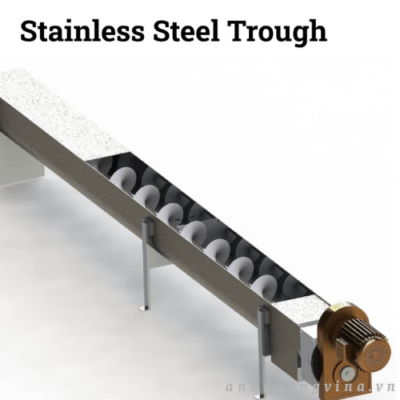

• Thép không gỉ loại 304 và 316 – Băng tải trục vít bằng thép không gỉ có khả năng chống ăn mòn, rỗ và tấn công hóa chất trong môi trường thực phẩm, dược phẩm, nước thải hoặc môi trường ẩm ướt. Loại 316 vượt trội trong môi trường khắc nghiệt nhờ khả năng kháng hóa chất cao hơn.
• Thép chịu mài mòn loại AR235 hoặc AR400 – Được sử dụng cho các ứng dụng chịu mài mòn khắc nghiệt (ví dụ: cát, khoáng chất, chất thải khai thác mỏ), thép AR có tuổi thọ chịu mài mòn cao hơn từ hai đến bốn lần so với thép thường, giúp kéo dài tuổi thọ thiết bị.

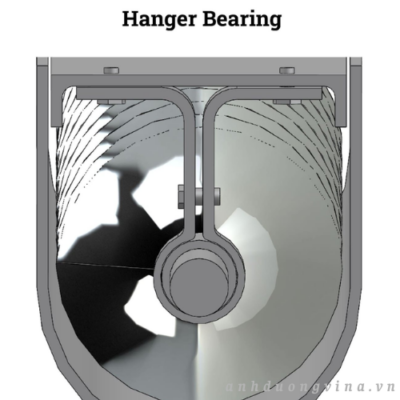

Các ổ đỡ treo hỗ trợ trục vít băng tải quay bên trong máng, giảm độ võng của trục và cho phép căn chỉnh hiệu quả trên các chiều dài trục vít kéo dài. Có sẵn bằng đồng, nhựa và các vật liệu composite đặc biệt, các ổ đỡ treo được lựa chọn dựa trên tải trọng, tốc độ, nhiệt độ và khả năng tương thích hóa học cho ứng dụng (ví dụ: môi trường an toàn thực phẩm, nhiệt độ cao hoặc môi trường mài mòn).

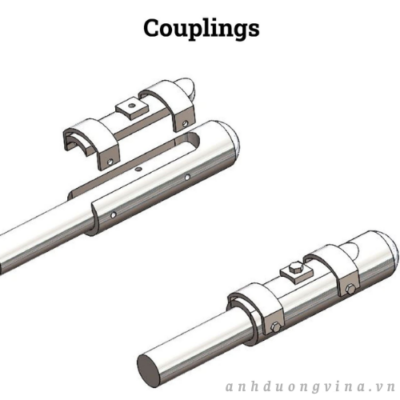

Các khớp nối liên kết các đoạn vít, đảm bảo truyền mô-men xoắn ổn định đồng thời bù đắp cho những sai lệch nhỏ của trục do giãn nở nhiệt hoặc do chiều dài băng tải. Các khớp nối được lựa chọn đúng cách sẽ giảm thiểu ứng suất cơ học, rung động và kéo dài tuổi thọ của hệ thống băng tải.

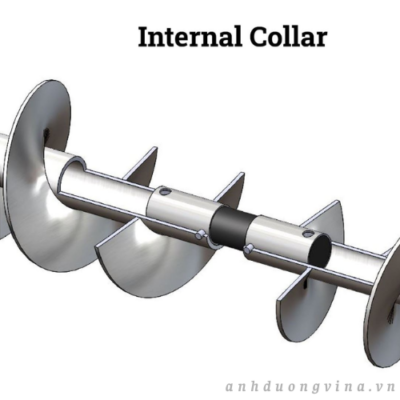

Vòng đệm bên trong là một ống có độ chính xác cao ở đầu trục vít, giúp căn chỉnh và tạo điều kiện thuận lợi cho các kết nối truyền động hoặc ổ trục tiêu chuẩn mà không cần gia công tùy chỉnh.

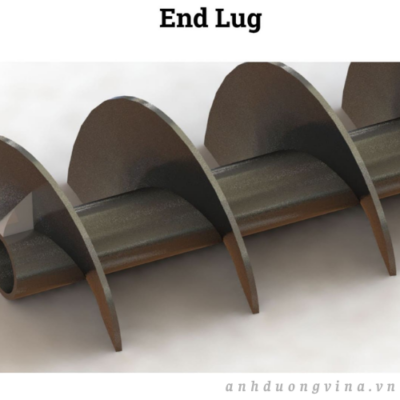

Các gờ ở đầu và cuối đoạn ống giúp ngăn ngừa sự tích tụ sản phẩm và đảm bảo dòng chảy không bị cản trở, hỗ trợ cả chất lượng sản phẩm và quá trình làm sạch.



Động cơ điện

Mỗi băng tải trục vít đều dựa vào một động cơ điện, được lựa chọn kích thước phù hợp với đặc tính vật liệu (mật độ, độ nhớt, độ mài mòn), tải trọng băng tải, tốc độ và chu kỳ hoạt động. Việc đặt động cơ ở đầu ra giúp vận chuyển vật liệu rời hiệu quả, giảm lực căng trên các cánh trục vít và kéo dài tuổi thọ của các bộ phận. Động cơ phải tuân thủ các tiêu chuẩn công nghiệp (NEMA, IEC) về hiệu suất và an toàn.

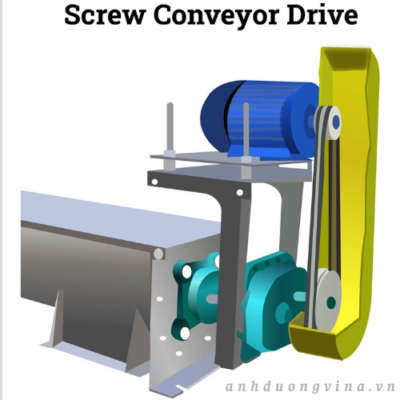

Cụm truyền động

Hệ thống truyền động thường bao gồm hộp số chịu tải nặng hoặc bộ giảm tốc gắn trên trục, dây đai chữ V hoặc khớp nối trực tiếp, và một động cơ điện công nghiệp. Các tùy chọn bao gồm:

• Bộ giảm tốc gắn trục dùng để truyền mô-men xoắn trực tiếp
• Hệ thống truyền động bằng dây đai chữ V giúp điều chỉnh tốc độ và giảm xóc.
• Hệ thống truyền động bằng xích và bánh răng cho các yêu cầu điều khiển từ xa hoặc nhiều tốc độ.
• Biến tần (VFD) cho phép điều khiển tốc độ và lưu lượng chính xác để phù hợp với điều kiện quy trình hoặc kích thước lô hàng.

Hệ thống băng tải trục vít dẫn động bằng hộp số thường được ưa chuộng nhờ tính nhỏ gọn, hiệu quả và khả năng đáp ứng chu kỳ khởi động/dừng cao, điều cần thiết cho các nhà máy thông minh và tự động hóa quy trình trong các ngành công nghiệp hiện đại.



Cách lựa chọn linh kiện băng tải trục vít phù hợp với ứng dụng của bạn

Khi lựa chọn hệ thống băng tải trục vít, các kỹ sư và người mua phải xem xét các yếu tố như loại vật liệu (mật độ khối lượng, độ mài mòn, hàm lượng ẩm), công suất yêu cầu, chiều dài và độ dốc của băng tải, nhu cầu vệ sinh và tích hợp quy trình. Việc lựa chọn đúng loại trục vít, máng, vật liệu chế tạo và bộ truyền động ảnh hưởng trực tiếp đến chất lượng sản phẩm, hiệu quả và chi phí bảo trì dài hạn. Tham khảo ý kiến ​​của các nhà sản xuất băng tải trục vít giàu kinh nghiệm sẽ đảm bảo lựa chọn phù hợp nhất cho các ứng dụng đòi hỏi khắt khe trong nông nghiệp, khai thác mỏ, chế biến thực phẩm và sản xuất công nghiệp. Yêu cầu bản vẽ CAD, bảng dữ liệu sản phẩm và các nghiên cứu điển hình cho phép người mua so sánh các tính năng và lựa chọn hệ thống băng tải đáp ứng tối ưu nhu cầu của họ.

Các cấu hình khác nhau của băng tải trục vít?

Băng tải trục vít – còn được gọi là băng tải dạng vít xoắn – là thiết bị xử lý vật liệu công nghiệp thiết yếu, giúp vận chuyển vật liệu rời một cách hiệu quả theo các đường dẫn được kiểm soát bằng cách sử dụng các trục vít xoắn quay. Các băng tải cơ khí này cung cấp các giải pháp linh hoạt cho nhiều ngành công nghiệp, bao gồm nông nghiệp, chế biến thực phẩm, xử lý nước thải, khai thác mỏ và sản xuất. Băng tải trục vít có thể được phân loại và lựa chọn theo các đường dẫn dòng chảy, hướng và phương pháp cấu tạo khác nhau, phù hợp nhất để vận chuyển vật liệu rời, dạng hạt hoặc bán rắn.

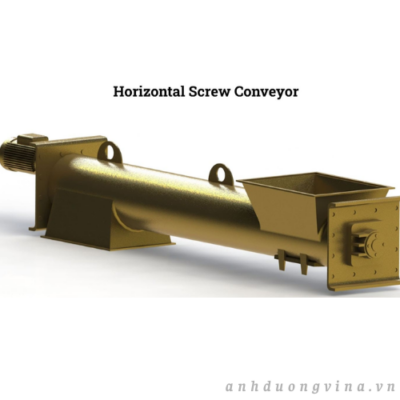

Băng tải trục vít nằm ngang

Băng tải trục vít nằm ngang là loại băng tải trục vít đơn giản và tiêu chuẩn nhất. Thường được sử dụng trong các ứng dụng vận chuyển vật liệu rời, chúng có thể xử lý nhiều loại vật liệu khác nhau—từ bột mịn và hạt đến các vật liệu dạng khối và hạt lớn hơn—và phân phối sản phẩm hiệu quả đến các vị trí khác nhau bằng nhiều điểm đầu vào và đầu ra. Các băng tải trục vít nằm ngang này thường được thiết kế với khả năng chịu tải máng từ 15-45%, cân bằng tốc độ vận chuyển và giảm thiểu yêu cầu bảo trì.

Tải trọng máng đề cập đến độ sâu đổ đầy tối đa trong máng băng tải trục vít mà không gây mài mòn quá mức hoặc ứng suất cơ học lên trục vít hoặc các bộ phận của băng tải. Tải trọng máng phù hợp tối ưu hóa công suất băng tải và phụ thuộc vào các đặc tính của vật liệu như mật độ khối, khả năng chảy, độ mài mòn và kích thước hạt. Các vật liệu nhẹ, dễ chảy và không mài mòn hỗ trợ tỷ lệ tải trọng máng cao hơn, trong khi các vật liệu đặc, nặng, dính hoặc mài mòn yêu cầu mức đổ đầy thấp hơn để tránh tắc nghẽn, tiêu thụ điện năng quá mức và mài mòn. Lựa chọn đường kính và bước ren tối ưu là chìa khóa để thiết kế băng tải trục vít nằm ngang hiệu quả cho các ứng dụng cụ thể trong nông nghiệp, hóa chất, thực phẩm hoặc các quy trình công nghiệp.

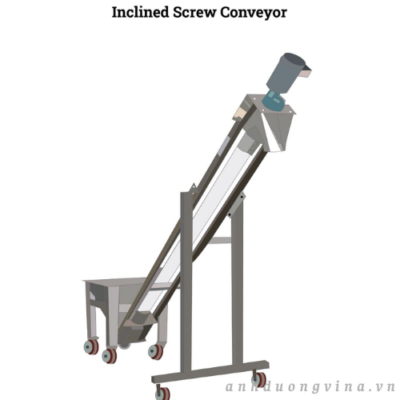

Băng tải vít nghiêng

Băng tải trục vít nghiêng —còn được gọi là băng tải xoắn ốc—cung cấp giải pháp hiệu quả để nâng vật liệu rời giữa các tầng xử lý hoặc thiết bị có độ cao khác nhau. Bằng cách tạo ra đường dẫn nghiêng lên trên, các băng tải trục vít này loại bỏ nhu cầu sử dụng các thiết bị vận chuyển riêng biệt, chẳng hạn như thang máy hoặc băng tải đai, trong nhiều ứng dụng vận chuyển vật liệu rắn rời. Điều này không chỉ tiết kiệm không gian mà còn giảm chi phí thiết bị tổng thể và diện tích chiếm dụng của nhà máy.

Băng tải trục vít nghiêng có thể được thiết kế với góc nghiêng từ 0° đến 45° so với phương ngang. Khi góc nghiêng tăng lên, hiệu suất và năng suất của băng tải trục vít có xu hướng giảm, trong khi yêu cầu về công suất tăng lên do lực hấp dẫn lớn hơn và hiện tượng vật liệu rơi ngược trở lại. Để tối đa hóa hiệu suất và giảm thiểu những ảnh hưởng tiêu cực này, các sửa đổi thiết kế như giảm bước ren trục vít (thường bằng một nửa hoặc hai phần ba đường kính trục vít) và máng hình ống được thực hiện. Những sửa đổi này giúp giảm thiểu hiện tượng vật liệu rơi ngược trở lại và tăng cường khả năng vận chuyển đáng tin cậy của bột, hạt và thậm chí cả các sản phẩm bán ẩm. Các ứng dụng điển hình của băng tải trục vít nghiêng bao gồm vận chuyển ngũ cốc, cốt liệu, phân bón, xi măng và các nguyên liệu thực phẩm trong các nhà máy chế biến hoặc hệ thống silo.

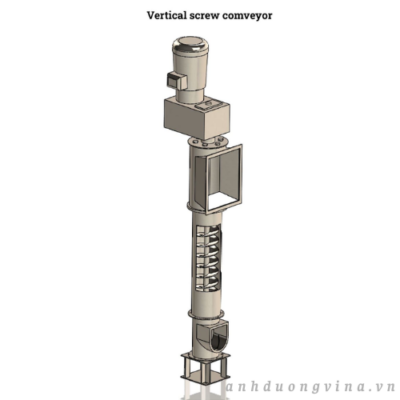

Băng tải trục vít thẳng đứng

Băng tải trục vít đứng là các thiết bị chuyên dụng kín bụi được thiết kế để vận chuyển vật liệu rời theo chiều dọc hoặc ở độ dốc rất lớn, với góc nghiêng thường lớn hơn 45° so với mặt phẳng ngang. Băng tải trục vít đứng mang lại nhiều lợi thế cho các hoạt động bị hạn chế về không gian, giúp giảm thiểu diện tích chiếm dụng và chi phí vận hành so với thang máy gầu hoặc hệ thống vận chuyển khí nén. Việc kiểm soát cấp liệu chính xác là rất cần thiết đối với băng tải trục vít đứng – thường được thực hiện bằng cách sử dụng các thiết bị định lượng vật liệu rời như bộ cấp liệu trục vít – đảm bảo hoạt động ổn định, kéo dài tuổi thọ băng tải, giảm tiêu thụ điện năng và nâng cao hiệu quả tổng thể. Lý tưởng để vận chuyển bột khô, ngũ cốc, thức ăn chăn nuôi và bùn thải trong chế biến thực phẩm, sản xuất hóa chất và xử lý nước thải.



Dưới đây là các loại băng tải trục vít khác được thiết kế chuyên dụng để xử lý vật liệu rời:

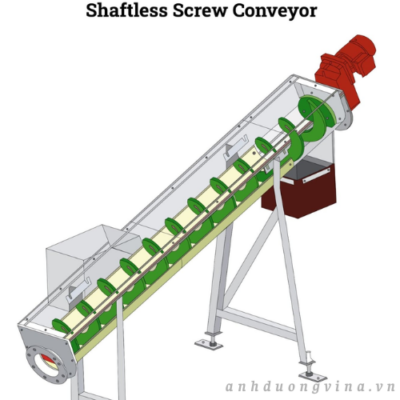

Băng tải trục vít không trục

Băng tải trục vít không trục là giải pháp mạnh mẽ để xử lý các vật liệu dính, nhớt, dạng sợi và khó vận chuyển thường gặp trong các quy trình công nghiệp và đô thị. Bằng cách loại bỏ trục trung tâm và ổ bi bên trong có trong các thiết kế băng tải trục vít truyền thống, các mô hình không trục giảm thiểu sự tích tụ sản phẩm và loại bỏ tắc nghẽn, dẫn đến lưu lượng được cải thiện và thời gian hoạt động liên tục của hệ thống. Điều này làm cho chúng trở nên lý tưởng để vận chuyển bùn, chất thải sàng lọc, cát, sinh khối và chất thải dạng sợi phát sinh từ máy trộn, máy ly tâm, máy ép lọc hoặc thiết bị xử lý công nghiệp.

Thiết kế xoắn ốc không trục độc đáo cho phép tốc độ đổ đầy máng cao hơn, giảm tốc độ quay và giảm bảo trì, dẫn đến chi phí vận hành thấp hơn đáng kể và tuổi thọ thiết bị dài hơn. Các trục xoắn ốc có thể được chế tạo từ các loại thép tiêu chuẩn hoặc thép chống mài mòn—bao gồm cả thép Thụy Điển—để có độ bền cơ học và độ bền vượt trội trong điều kiện hoạt động khắc nghiệt.

Các ngành công nghiệp thường sử dụng băng tải trục vít không trục bao gồm xử lý nước thải, chế biến chất thải thực phẩm, sản xuất bột giấy và giấy, dược phẩm và sản xuất hóa chất. Các hệ thống này có thể được bao kín hoàn toàn, đảm bảo kiểm soát bụi, ngăn mùi và vận chuyển vật liệu an toàn. Việc bổ sung các lớp lót máng chống mài mòn (như Duraflo SPX®) với các chỉ báo mài mòn tích hợp giúp kéo dài tuổi thọ hệ thống và giảm thời gian ngừng hoạt động ngoài kế hoạch.

Hơn nữa, băng tải trục vít không trục hỗ trợ công nghệ truyền động trực tiếp giúp vận hành tiết kiệm năng lượng và có thể vận chuyển vật liệu rời theo chiều ngang, chiều dọc hoặc ở bất kỳ độ nghiêng nào mong muốn, đảm bảo việc xử lý vật liệu tích hợp với các băng tải và thùng chứa khác trong nhà máy.

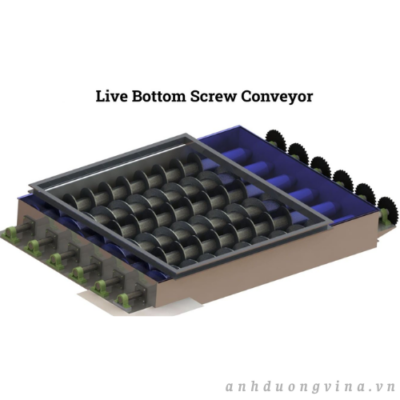

Băng tải trục vít đáy di động

Hệ thống băng tải trục vít đáy mở – được thiết kế để định lượng và xả chính xác các vật liệu rắn dạng khối khó vận chuyển – được lắp đặt bên dưới phễu, thùng chứa, silo hoặc các thùng chứa nguyên liệu lớn. Các hệ thống này có các đoạn trục vít lồng vào nhau, có bước ren thay đổi hoặc kiểu dòng chảy khối lượng, được thiết kế để kiểm soát tốc độ đầu ra, xử lý các vấn đề tắc nghẽn và điều chỉnh lượng xả vật liệu khó chảy như sinh khối ướt, dăm gỗ, bột hoặc sỏi. Băng tải đáy mở cũng có thể hoạt động như bộ cấp liệu trục vít, đảm bảo tích hợp liền mạch vào các quy trình xử lý vật liệu rời tự động và cung cấp nguyên liệu ổn định cho thiết bị chế biến ở khâu tiếp theo.

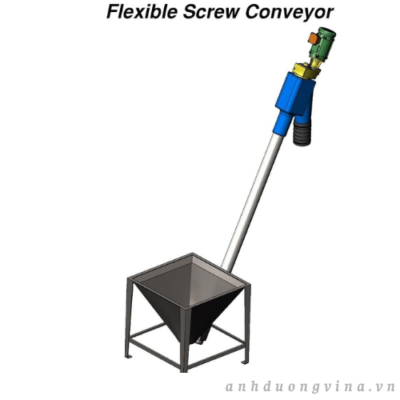

Băng tải trục vít linh hoạt

Băng tải trục vít mềm — đôi khi còn được gọi là băng tải xoắn ốc hoặc băng tải dạng ống — được cấu tạo từ một trục vít mềm không có trục chính và một vỏ bọc vận chuyển hình ống làm từ polyethylene UHMW chất lượng cao, đạt tiêu chuẩn an toàn thực phẩm . Nhờ tính linh hoạt và bán kính uốn cong vượt trội, các băng tải này vận chuyển vật liệu rời trên nhiều khoảng cách, vượt qua các thay đổi độ cao và thậm chí cả xung quanh các chướng ngại vật phức tạp, hỗ trợ các bố trí có không gian hạn chế hoặc cấu hình tùy chỉnh.

Băng tải trục vít mềm được đánh giá cao nhờ dễ lắp đặt, nhiều tùy chọn định tuyến và khả năng xử lý nhiều loại bột, hạt, viên và nguyên liệu thực phẩm dạng chảy tự do. Động cơ điện và cửa xả có thể được đặt độc lập với cửa nạp, phù hợp với bố cục nhà máy không đều. Người vận hành có thể lựa chọn giữa cấu hình xoắn ốc tròn hoặc phẳng để phù hợp với đặc tính vật liệu cụ thể và đạt được tốc độ cấp liệu cao hơn—với cấu hình xoắn ốc phẳng giúp tăng năng suất cho các sản phẩm đặc hơn. Các băng tải này thường được sử dụng trong ngành thực phẩm, dược phẩm, hóa chất, nhựa và tái chế để vận chuyển mọi thứ từ bột mì, đường và nhựa tổng hợp đến phân bón dạng hạt hoặc phụ gia. Cấu trúc kín, chống bụi giúp ngăn ngừa sự tràn đổ và ô nhiễm, góp phần tạo ra môi trường sản xuất an toàn và sạch sẽ hơn.



Câu hỏi thường gặp

Băng tải trục vít có thể vận chuyển hiệu quả những loại vật liệu nào?

Băng tải trục vít được thiết kế để vận chuyển nhiều loại vật liệu khác nhau, bao gồm bột, ngũ cốc, thức ăn chăn nuôi, phân bón, tro, sỏi, xi măng, bùn, và thậm chí cả chất bán rắn hoặc chất lỏng, khiến chúng rất linh hoạt cho nhiều ngành công nghiệp khác nhau.

Các cấu hình băng tải trục vít khác nhau ảnh hưởng đến việc vận chuyển vật liệu như thế nào?

Cấu hình nằm ngang cho phép phân phối hiệu quả đến nhiều vị trí, trong khi thiết kế nghiêng và thẳng đứng cho phép nâng hạ độ cao giữa các tầng xử lý. Các mô hình linh hoạt và không trục xử lý được các bố cục phức tạp hoặc các vật liệu khó xử lý như bùn hoặc các chất dính.

Các bộ phận chính của băng tải trục vít là gì?

Các bộ phận chính bao gồm vít tải, máng hoặc vỏ bọc, động cơ điện, cụm truyền động, ổ trục treo, khớp nối, vòng đệm bên trong và tai nối đầu. Mỗi bộ phận đều đảm bảo việc vận chuyển vật liệu rời hiệu quả và độ bền của hệ thống.

Tôi nên chọn thiết kế cánh quạt nào cho ứng dụng của mình?

Chọn bước răng tiêu chuẩn cho vật liệu chảy tự do, bước răng ngắn hoặc nửa bước răng cho độ dốc lớn, bước răng dài cho chất lỏng hoặc chuyển động nhanh, và các loại cánh răng đặc biệt như cánh răng dạng ruy băng hoặc cắt rãnh cho các ứng dụng dính, mài mòn hoặc cần trộn kỹ.

Loại máng nào phù hợp cho môi trường chế biến thực phẩm hoặc dược phẩm?

Các máng hình ống và kết cấu bằng thép không gỉ rất phù hợp cho các ứng dụng vệ sinh, cung cấp khả năng vận chuyển kín, không bị ô nhiễm và dễ dàng vệ sinh, lý tưởng cho ngành công nghiệp thực phẩm, dược phẩm và chế biến sạch.

Việc lựa chọn vật liệu máng ảnh hưởng như thế nào đến tuổi thọ của băng tải trong môi trường mài mòn?

Việc sử dụng các loại thép chống mài mòn như AR235 hoặc AR400 cho máng dẫn giúp tăng đáng kể tuổi thọ – gấp hai đến bốn lần so với thép thường – lý tưởng cho việc vận chuyển cát, khoáng sản hoặc chất thải khai thác mỏ.

Những yếu tố nào cần được xem xét khi thiết kế hoặc lựa chọn băng tải trục vít?

Khi lựa chọn và thiết kế băng tải trục vít, điều cần thiết là phải xem xét các đặc điểm của vật liệu rời cần vận chuyển.

• Vật liệu chế tạo rất quan trọng đối với các vật liệu có tính mài mòn. Do đó, băng tải trục vít phải được chế tạo từ kim loại cứng và có khả năng chống mài mòn như thép tôi cứng, thép cacbon hoặc thép cán. Giảm góc nghiêng xuống dưới 15° sẽ giảm thiểu sự mài mòn gây ra trên các bộ phận của băng tải trục vít.
• Các vật liệu dạng lỏng thường có xu hướng “tràn” và chảy không kiểm soát khi bị khuấy trộn hoặc sục khí. Cách dễ nhất để tránh điều này là giảm tốc độ băng tải. Có thể sử dụng vít băng tải có bước ren ngắn hơn để làm chậm tốc độ của các vật liệu này.
• Đối với các vật liệu dính, hút ẩm và nhớt , phải sử dụng băng tải trục vít dạng dải hoặc không trục để ngăn ngừa sự tích tụ vật liệu. Các bộ phận có thể được lót bằng PTFE để ngăn vật liệu bám dính. Các bộ phận bên trong của băng tải trục vít dùng cho vật liệu hút ẩm phải không có không khí và hơi nước để ngăn ngừa sự hấp thụ độ ẩm.

Việc nắm rõ các đặc tính khác của vật liệu rời, chẳng hạn như mật độ và kích thước hạt, là rất quan trọng. Ước tính tốc độ cấp liệu theo thể tích và khối lượng cũng rất cần thiết. Thông tin này giúp xác định các yêu cầu về kết cấu và độ bền, cũng như kích thước phù hợp cho băng tải trục vít.

Cuối cùng, cần phải tính đến khoảng cách và điều kiện môi trường dọc theo đường đi của vật liệu.

Kết luận

• Băng tải trục vít vận chuyển hiệu quả số lượng lớn vật liệu. Vật liệu có thể là chất rắn dạng hạt, bán rắn, chất lỏng và chất rắn không chảy.
• Các bộ phận của băng tải trục vít bao gồm trục vít, máng, ổ đỡ treo, khớp nối, vòng đệm bên trong, tai đầu và động cơ điện.
• Các loại băng tải trục vít (dựa trên bước ren và thiết kế cánh vít) bao gồm: băng tải trục vít bước ren tiêu chuẩn, băng tải trục vít bước ren thay đổi, băng tải trục vít bước ren nửa, băng tải trục vít bước ren dài, băng tải trục vít bước ren ngắn, băng tải trục vít cánh kép, băng tải trục vít cánh côn và băng tải trục vít dòng chảy khối lượng lớn.
• Các loại băng tải trục vít đặc biệt có thiết kế hình học khác nhau bao gồm: băng tải trục vít cắt cánh, băng tải trục vít cắt và gấp, băng tải trục vít dạng dải, băng tải trục vít có cánh tiêu chuẩn và băng tải trục vít có cánh tiêu chuẩn.
• Theo phương pháp cấu tạo cánh vít, các loại băng tải trục vít bao gồm băng tải trục vít cánh xoắn ốc và băng tải trục vít cánh phân đoạn.
• Băng tải trục vít có thể là loại thuận chiều kim đồng hồ hoặc ngược chiều kim đồng hồ. Chiều kim đồng hồ quyết định hướng dòng chảy của vật liệu khi trục vít băng tải quay theo một hướng cụ thể.
• Các loại máng chính bao gồm máng hình chữ U, máng hình chữ nhật và máng hình ống. Máng hình chữ U phổ biến hơn. Máng hình ống lý tưởng cho băng tải trục vít nghiêng.
• Các loại băng tải trục vít (dựa trên đường dẫn dòng chảy) bao gồm băng tải trục vít nằm ngang, băng tải trục vít nghiêng và băng tải trục vít thẳng đứng. Các loại băng tải trục vít khác bao gồm băng tải trục vít không trục và băng tải trục vít đáy di động.
• Trong thiết kế, lựa chọn và vận hành băng tải trục vít, cần phải xem xét bản chất, kích thước hạt tối đa và mật độ của vật liệu rời, tốc độ cấp liệu thể tích, tốc độ cấp liệu khối lượng, cũng như khoảng cách và môi trường của đường đi.
