Băng tải rung: Khám phá các ứng dụng và loại khác nhau

Tìm hiểu về băng tải rung — Chức năng, tiêu chí lựa chọn và các tính năng chính

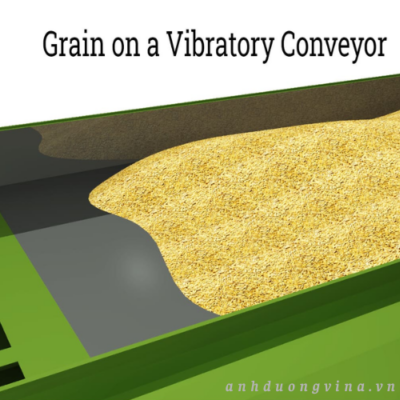

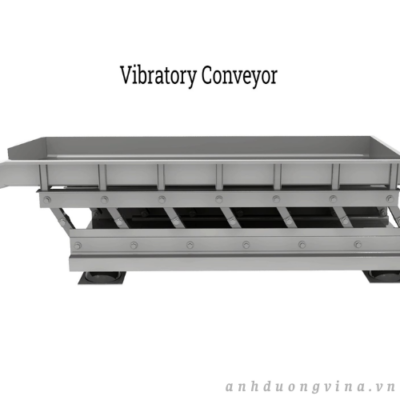

Băng tải rung là thiết bị chuyên dụng được thiết kế để vận chuyển các loại vật liệu, từ bột mịn đến hạt thô. Những cỗ máy mạnh mẽ này hỗ trợ vận chuyển vật liệu rời với nhiều kích cỡ hạt khác nhau . Chuyển động ngang hiệu quả giúp dễ dàng vận chuyển các vật liệu này, với thiết kế hệ thống treo là hạn chế chính. Các băng tải này mang lại lợi thế đáng kể về tốc độ vận chuyển so với băng tải truyền thống, đặc biệt dễ nhận thấy trong các ứng dụng silo, nơi băng tải thường bị hỏng do áp lực vật liệu hoặc mài mòn nhanh. Băng tải rung có khả năng ngăn ngừa tắc nghẽn hiệu quả trong việc vận chuyển vật liệu, thường hoạt động trơn tru ngay cả sau khi gặp sự cố. Thiết kế của chúng hoạt động tối ưu ở vị trí nằm ngang hoặc hơi nghiêng.

Băng tải rung bao gồm một đường ray tích trữ, có thể là đường thẳng hoặc dựa trên trọng lực, để ổn định vật liệu đồng thời giảm thiểu rung động. Các hệ thống truyền động như động cơ khí nén, điện từ hoặc áp điện tạo ra mô-men xoắn, lực và độ rung cần thiết để vận chuyển vật liệu hiệu quả.



Cốt lõi của thiết kế là máng hoặc bệ vận chuyển, vận chuyển vật liệu bằng cách sử dụng các rung động tuyến tính chính xác giúp vật liệu nảy và di chuyển. Tốc độ có thể thay đổi từ vài feet đến hơn 100 feet (30 mét) mỗi phút, được điều khiển bằng cách thay đổi tần số rung, biên độ và góc nghiêng.

Tương tự như cách các lỗ hoặc van điều khiển dòng chảy chất lỏng, các loại băng tải rung điều chỉnh dòng chảy vật liệu. Các hệ thống này sử dụng khung được trang bị lò xo mềm để giảm chấn rung động, cho phép vận chuyển vật liệu rời ổn định với tốc độ từ vài pound đến nhiều tấn mỗi giờ. Bộ cấp liệu rung ngăn ngừa hiện tượng tắc nghẽn, một vấn đề phổ biến có thể cản trở dòng chảy và làm gián đoạn các quy trình vận hành. Thiết kế dòng chảy xuyên suốt của chúng làm giảm hiện tượng tắc nghẽn do ma sát, mang lại dòng chảy ổn định thông qua lực trực tiếp – tác dụng trực tiếp lên mặt băng tải – hoặc lực gián tiếp, được khai thác thông qua tần số cộng hưởng hoặc tần số tự nhiên.

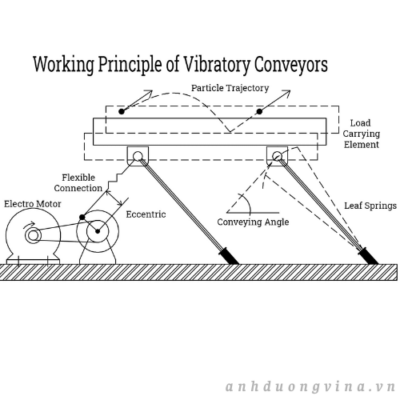

Nguyên lý hoạt động của băng tải rung

Đúng như tên gọi, băng tải rung sử dụng rung động để vận chuyển vật liệu dọc theo dây chuyền sản xuất. Nam châm điện chịu trách nhiệm tạo ra các rung động này, chuyển đổi năng lượng trường điện từ thành chuyển động cơ học. Chuyển động này được khai thác để di chuyển các bộ phận dọc theo dây chuyền sản xuất. Băng tải được lắp đặt trên một cuộn dây nam châm vĩnh cửu được cấp điện bởi một nguồn điện bên ngoài, khởi động hoạt động điện từ. Hoạt động này khiến băng tải di chuyển theo chiều dọc, được hỗ trợ bởi các lò xo. Thông thường, từ 1 đến 6 nam châm điện hoạt động song song bên dưới đế cấp liệu. Các rung động cơ học, sản phẩm của hoạt động điện từ, vận chuyển các bộ phận lên các rãnh băng tải dạng bát để xử lý tiếp.

Những điều cần cân nhắc khi lựa chọn băng tải rung

• Đánh giá khoảng cách vật liệu cần vận chuyển, chiều rộng lý tưởng và độ rung cần thiết để hỗ trợ quá trình di chuyển. Ví dụ, vận chuyển đá trên quãng đường dài đòi hỏi máng rộng hơn và hệ thống truyền động lớn hơn. Những yếu tố này giúp lựa chọn băng tải rung tối ưu cho dự án và xác định các yêu cầu về hệ thống truyền động và công suất cần thiết.
• Việc xác định rõ băng tải cần vận chuyển gì, khối lượng bao nhiêu và tốc độ yêu cầu giúp mô tả khả năng chịu tải và số lượng sản phẩm mỗi phút. Với thông tin này, nhà cung cấp có thể đề xuất kích thước, hình dạng và công suất hoạt động phù hợp cho băng tải. Nếu người dùng không chắc chắn, nhà cung cấp có thể hỗ trợ xác định khả năng chịu tải và tốc độ chính xác cho ứng dụng.
• Kiểm soát và các cân nhắc bổ sung: Thông thường, các băng tải này ít cần bảo trì và hoạt động thụ động, có thể được tích hợp vào các hệ thống điều khiển hiện có nếu cần. Có nhiều lựa chọn hoạt động thụ động hiệu quả mà không cần thêm bộ điều khiển. Cần xem xét các thông số kỹ thuật đặc biệt, chẳng hạn như đối với nền móng giảm chấn, khả năng chứa trong môi trường vô trùng hoặc phòng ngừa nguy hiểm. Các nhà cung cấp nên trao đổi những cân nhắc này với các nhà cung cấp và các bên liên quan để đề xuất các giải pháp tốt nhất.

Đặc điểm của băng tải rung

• Công suất xả có thể dễ dàng điều chỉnh. Ví dụ, sử dụng biến tần cho phép kiểm soát chính xác công suất xả (tấn/giờ).
• Hệ thống băng tải rung vận chuyển hiệu quả nhiều loại vật liệu khác nhau, bao gồm bột, hạt và các khối lớn hơn.
• Các hệ thống này có chi phí bảo trì thấp và độ hao mòn tối thiểu.
• Trong những điều kiện đặc biệt, băng tải rung có thể được trang bị các tính năng như tấm chắn bụi, tấm lót hoặc các bộ phận làm kín phù hợp với môi trường hoạt động của chúng.
• Chúng đảm bảo hoạt động trơn tru với độ rung ổn định.
• Thiết kế dạng lưới độc đáo giúp ngăn ngừa tắc nghẽn, với khoảng cách giữa các mắt lưới có thể điều chỉnh.
• Động cơ biến tần tùy chọn cho phép điều chỉnh tần số động cơ, giúp kiểm soát tốc độ cấp liệu dễ dàng mà không cần khởi động lại động cơ thường xuyên.

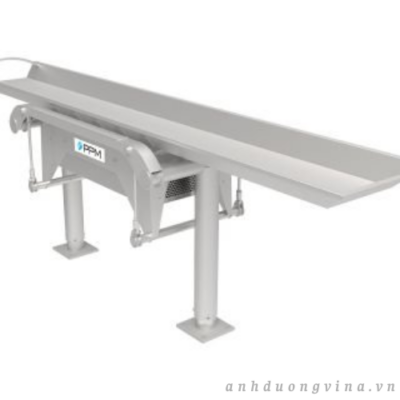

Hệ thống băng tải rung điện từ của PPM Technologies

Câu hỏi thường gặp

Những lợi ích chính của việc sử dụng băng tải rung trong các ứng dụng công nghiệp là gì?

Băng tải rung mang lại hiệu quả năng lượng cao, vận chuyển vật liệu nhẹ nhàng, bảo trì tối thiểu, dễ vệ sinh và kiểm soát lưu lượng chính xác. Chúng giảm thiểu sự tích tụ sản phẩm, giảm hao mòn và đảm bảo thời gian hoạt động cao, lý tưởng cho việc vận chuyển vật liệu rời trong nhiều ngành công nghiệp.

Làm thế nào băng tải rung có thể ngăn ngừa tắc nghẽn và đảm bảo hoạt động trơn tru?

Băng tải rung sử dụng rung động tuyến tính và thiết kế dạng lưới với khoảng cách có thể điều chỉnh để ngăn ngừa tắc nghẽn và kẹt vật liệu. Các giá đỡ lò xo mềm giúp giảm chấn động, thúc đẩy dòng chảy ổn định của vật liệu rời và giảm thiểu sự dừng lại và gián đoạn quy trình.

Những ngành công nghiệp nào thường sử dụng băng tải rung?

Băng tải rung được sử dụng trong nông nghiệp, khai thác mỏ, công nghiệp hóa chất và thực phẩm cho các nhiệm vụ như chế biến, vận chuyển, phân tách và đóng gói vật liệu như ngũ cốc, quặng, hóa chất và thực phẩm với hiệu quả và độ sạch cao.

Cần thực hiện bảo trì như thế nào để đảm bảo hoạt động đáng tin cậy của băng tải rung?

Các bước bảo trì được khuyến nghị bao gồm siết chặt bu lông thường xuyên, kiểm tra và bôi trơn ổ bi, kiểm tra bu lông neo và đảm bảo an toàn điện. Việc kiểm tra thường xuyên giúp ngăn ngừa hao mòn sớm và tối đa hóa tuổi thọ cũng như hiệu suất của thiết bị.

Thiết kế của băng tải rung cho phép nó xử lý các loại vật liệu khác nhau như thế nào?

Băng tải rung có khả năng thích ứng cao với chiều rộng máng, hệ thống truyền động và tốc độ điều chỉnh được. Chúng vận chuyển hiệu quả các vật liệu từ dạng bột và hạt đến các khối lớn, dễ mài mòn, bằng cách sử dụng các tính năng như tấm chắn bụi và tấm lót khi cần thiết.

Tại sao băng tải rung được ưa chuộng trong các hoạt động nông nghiệp hoặc khai thác mỏ tại địa phương?

Hệ thống băng tải rung giúp tăng hiệu quả cho nông nghiệp và khai thác mỏ địa phương bằng cách vận chuyển các sản phẩm dạng khối như ngũ cốc và quặng, giảm lao động thủ công và cho phép vận chuyển nhanh chóng, đáng tin cậy – thích ứng với khoảng cách ngắn hoặc dài tùy thuộc vào nhu cầu của dự án.

Các loại băng tải rung khác nhau?

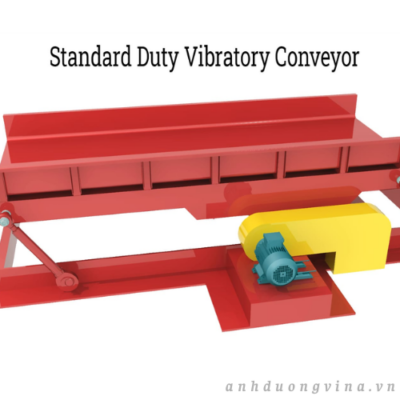

Băng tải rung tiêu chuẩn

Băng tải rung tiêu chuẩn được thiết kế để vận chuyển các vật liệu rời có mật độ trung bình đến nhẹ, chẳng hạn như nhựa, gỗ và đá xốp. Các giải pháp vận chuyển vật liệu đa năng này lý tưởng cho việc vận chuyển sản phẩm hiệu quả trong nhiều ngành công nghiệp, bao gồm sản xuất polymer, chế biến hóa chất, vật liệu xây dựng và sản xuất thực phẩm. Băng tải rung tiêu chuẩn có thể được thiết kế để dễ di chuyển và có tính mô đun, với công suất từ ​​1 đến 40 tấn/giờ và tốc độ băng tải lên đến 60 feet/phút. Cấu trúc chắc chắn của chúng đảm bảo độ bền và giảm thiểu hao mòn, dẫn đến chi phí bảo trì thấp hơn và thời gian hoạt động tăng lên. Những băng tải công nghiệp này được đánh giá cao về hiệu suất ổn định và khả năng vận chuyển an toàn các vật liệu như hạt, mảnh vụn, viên nén và bột. Cho dù được tích hợp vào hệ thống tự động hay được sử dụng trong các hoạt động độc lập, băng tải rung tiêu chuẩn cung cấp một giải pháp vận chuyển đáng tin cậy với thiết kế máng kín hoặc hở để đáp ứng các yêu cầu khác nhau của ngành và tăng cường an toàn lao động.

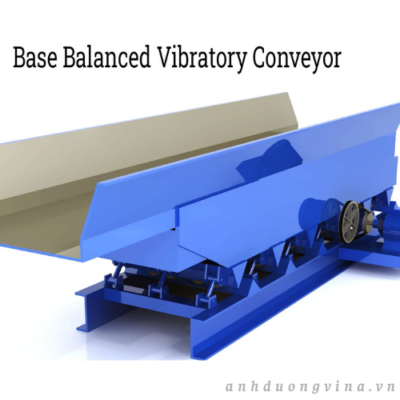

Băng tải rung cân bằng đế

Hệ thống băng tải rung cân bằng đế có khung chắc chắn được cách ly khỏi cấu trúc đỡ chính, hoạt động gần tần số cộng hưởng tự nhiên để kiểm soát rung động tốt hơn. Thiết kế này cho phép lắp đặt trên các cấu trúc nhẹ hơn hoặc kém bền hơn so với các hệ thống băng tải rung không cân bằng. Khung nặng hơn giúp hấp thụ và giảm thiểu hiệu quả các lực phản lực sinh ra bởi các dao động động học của máng băng tải, từ đó giảm tiếng ồn, rung động và tác động tiềm tàng lên cấu trúc của các tòa nhà hoặc sàn nhà xung quanh. Điều này làm cho hệ thống cân bằng đế trở thành lựa chọn tối ưu cho những vị trí mà tính toàn vẹn cấu trúc và khả năng cách ly rung động là rất quan trọng.

Máng băng tải được nối với khung bằng hệ thống truyền động lệch tâm lắp đặt trên trục và được dẫn động bằng dây đai. Việc lựa chọn lò xo sợi thủy tinh hoặc lò xo xoắn mang lại độ linh hoạt và khả năng phản hồi tuyệt vời. Tốc độ vận chuyển của băng tải được điều chỉnh chính xác bằng cách sử dụng một số lượng lò xo nhất định, trong khi kết nối truyền động lệch tâm điều chỉnh cẩn thận biên độ chuyển động để kiểm soát chuyển động chính xác. Một khớp nối đàn hồi được đặt giữa bộ phận lệch tâm (một bánh xe hoặc đĩa được gắn điện) và máng giúp giảm tiêu thụ điện năng, cải thiện hiệu quả năng lượng và bảo vệ các kết nối quan trọng khỏi quá tải có thể dẫn đến hư hỏng tốn kém. Thiết kế truyền động tiên tiến này giúp tăng hiệu quả vận chuyển tối đa trong môi trường công nghiệp.

Băng tải rung cân bằng đế thường chỉ hoạt động với chiều dài khoảng 40 feet (khoảng 12 mét). Vượt quá giới hạn này có thể gây ra hiện tượng cộng hưởng không mong muốn ở tần số cao hơn, ảnh hưởng đến hiệu suất và độ ổn định. Mặc dù có hạn chế này, các băng tải này rất hiệu quả cho các ứng dụng đòi hỏi cao như làm đặc, tách nước, phân loại, sàng lọc và vận chuyển nhẹ nhàng các sản phẩm nhạy cảm với nhiệt hoặc dễ vỡ. Thiết kế dạng mô-đun của chúng hỗ trợ việc tùy chỉnh dễ dàng và tích hợp liền mạch vào các dây chuyền quy trình khác nhau.

Thiết kế băng tải này đòi hỏi các quy trình bảo trì thường xuyên, chẳng hạn như bôi trơn ổ trục, kiểm tra dây đai và kiểm tra toàn diện thiết bị, để đảm bảo hoạt động đáng tin cậy và tuân thủ các tiêu chuẩn an toàn của ngành. Băng tải rung cân bằng đế có tính linh hoạt cao, có thể sử dụng trong cả môi trường công nghiệp và vệ sinh, đáp ứng các yêu cầu nghiêm ngặt về vệ sinh và an toàn thực phẩm.

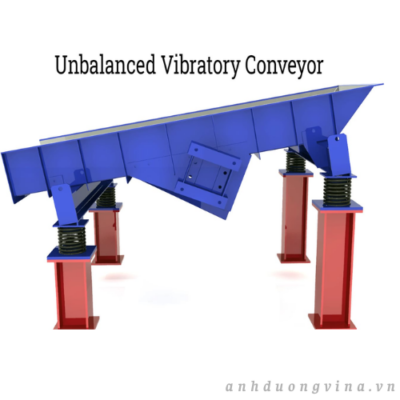

Băng tải rung không cân bằng

Băng tải rung không cân bằng được chuyên dụng để vận chuyển vật liệu rời với công suất lớn, liên tục và được thiết kế để nối đất. Các băng tải này thường được sử dụng gần các nguồn tần số cộng hưởng, chẳng hạn như máy móc công nghiệp nặng hoặc sàn rung. Do độ rung và lực động đáng kể, băng tải không cân bằng phải được lắp đặt chắc chắn vào các cấu trúc đỡ vững chắc, chẳng hạn như tấm bê tông cốt thép hoặc khung thép chịu lực, để hấp thụ và phân tán các ứng suất trong quá trình vận hành. Nền móng vững chắc này rất quan trọng để đảm bảo tuổi thọ thiết bị và an toàn nhà máy.

Máng rung được gắn vào khung cố định bằng nhiều lò xo cường độ cao, thường được làm từ sợi thủy tinh hoặc vật liệu dạng cuộn, mang lại hiệu suất đáng tin cậy. Một cụm truyền động lệch tâm—truyền động bằng dây đai và gắn trên trục—cung cấp năng lượng cho máng băng tải, tạo ra chuyển động đồng đều và biên độ được kiểm soát. Tốc độ dòng chảy vật liệu của băng tải phụ thuộc vào cấu hình lò xo, trong khi cụm truyền động lệch tâm kiểm soát biên độ chuyển động của máng, hay còn gọi là “độ dịch chuyển”. Ngoài ra, một khớp nối đàn hồi được lắp đặt giữa cụm truyền động lệch tâm và máng giúp giảm thiểu tổn thất năng lượng, tối ưu hóa hiệu suất và bảo vệ các kết nối quan trọng khỏi tải trọng va đập và các hư hỏng tiềm tàng trong môi trường sản xuất khắc nghiệt.



Băng tải rung không cân bằng có thể được kéo dài hơn 30 mét khi được lắp đặt trên các cấu trúc đỡ phù hợp, mang lại giải pháp tiết kiệm chi phí cho các nhà máy chế biến quy mô lớn. Loại băng tải này hoạt động hiệu quả trong việc làm tơi vật liệu, tách nước, phân loại, sàng lọc và vận chuyển vật liệu rắn dạng khối với nhiều kích thước hạt khác nhau. Chúng đặc biệt phổ biến trong các ngành công nghiệp như khai thác mỏ, chế biến khoáng sản, xử lý vật liệu xây dựng và sản xuất thép. Các công tác bảo trì thường xuyên, bao gồm bôi trơn ổ trục, kiểm tra băng tải và kiểm tra hiệu suất tổng thể, đảm bảo thời gian ngừng hoạt động tối thiểu và năng suất tối đa. Các nhà sản xuất công nghiệp và các cơ sở chế biến vật liệu thường xuyên sử dụng băng tải rung không cân bằng cho các ứng dụng đòi hỏi độ bền cao và năng suất lớn.

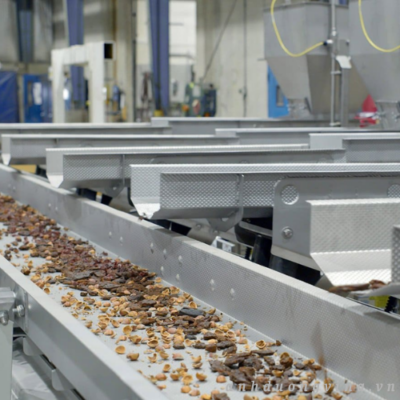

Băng tải rung ngang của PPM Technologies

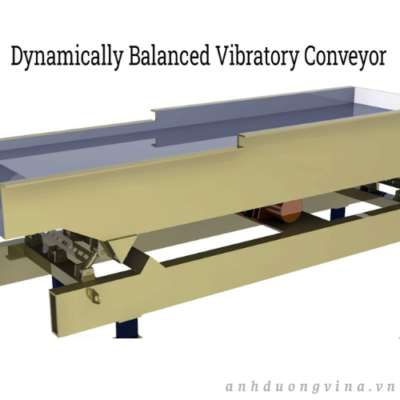

Băng tải rung cân bằng động

Băng tải rung cân bằng động có thiết kế tỉ mỉ với khối lượng phân bố đều, hoạt động gần tần số cộng hưởng tự nhiên của hệ thống, giúp giảm tiêu thụ điện năng và vận hành êm ái hơn. Không giống như các thiết kế băng tải không cân bằng, sự cân bằng này cho phép băng tải cân bằng động được lắp đặt chắc chắn trên các cấu trúc đỡ nhẹ hơn hoặc cao hơn, chẳng hạn như tầng lửng hoặc bệ treo. Sự phân bố khối lượng tối ưu giúp giảm thiểu lực phản lực và cách ly rung động, khiến chúng trở thành lựa chọn lý tưởng cho các môi trường yêu cầu kiểm soát quy trình chính xác và xử lý vật liệu nhẹ nhàng.

Máng băng tải được gắn vào khung thông qua hệ thống truyền động lệch tâm gắn trên trục và được dẫn động bằng dây đai. Các lò xo bền chắc, thường được làm bằng sợi thủy tinh hoặc lò xo xoắn, giữ chặt máng một cách linh hoạt, cho phép dao động có kiểm soát. Tốc độ và tần số băng tải được tinh chỉnh bằng cách điều chỉnh số lượng lò xo, trong khi hệ thống truyền động lệch tâm điều chỉnh biên độ dao động để đạt hiệu suất vận chuyển tối ưu. Khớp nối đàn hồi giúp giảm thiểu tiêu thụ năng lượng và hoạt động như một lớp bảo vệ bằng cách cách ly hệ thống truyền động khỏi tải trọng nặng và các tác động cơ học, kéo dài tuổi thọ của máy và bảo vệ các bộ phận trong các ứng dụng có chu kỳ hoạt động cao.



Trong khi băng tải rung cân bằng đế có giới hạn chiều dài khoảng 40 feet do nguy cơ rung động tần số cao, các thiết kế cân bằng động được ưu tiên cho các ứng dụng xử lý vật liệu rắn rời tiên tiến, bao gồm làm tơi xốp, tách nước, phân loại, sàng lọc và phân loại vật liệu. Kích thước nhỏ gọn và khả năng vận chuyển vật liệu êm ái, ít tác động khiến chúng trở nên lý tưởng để xử lý các sản phẩm nhạy cảm với nhiệt, dễ mài mòn hoặc dễ vỡ.

Bảo trì phòng ngừa định kỳ, chẳng hạn như bôi trơn ổ trục định kỳ, kiểm tra dây đai và đánh giá toàn diện thiết bị, là rất cần thiết để duy trì hiệu suất tối ưu. Băng tải rung cân bằng động được sử dụng rộng rãi trong các lĩnh vực có tiêu chuẩn vệ sinh và công nghiệp nghiêm ngặt, bao gồm chế biến thực phẩm và đồ uống, dược phẩm, hóa chất và sản xuất chính xác.

Cách lựa chọn giữa băng tải rung cân bằng đế và băng tải rung cân bằng động: Khi lựa chọn giữa hai thiết kế này, hãy đánh giá khả năng chịu tải của kết cấu nhà máy, lưu lượng mong muốn, yêu cầu kiểm soát quy trình và tuân thủ các quy định về rung động/tiếng ồn. Phần mềm thiết kế hiện đại và phân tích rung động có thể tối ưu hóa hơn nữa lựa chọn của bạn để giải quyết các thách thức cụ thể trong việc xử lý vật liệu.

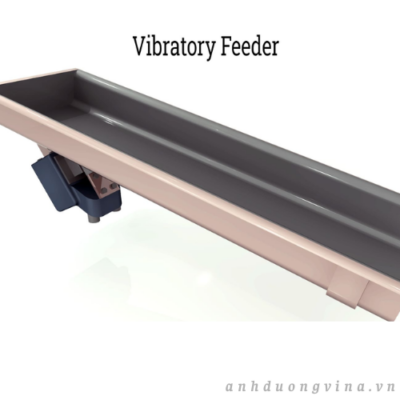

Băng tải rung cấp liệu

Băng tải rung kiểu cấp liệu, hay còn gọi là băng tải rung, là một loại băng tải rung đơn giản và hiệu quả, thường được lựa chọn để định lượng, phân liều và điều chỉnh dòng chảy vật liệu hoặc linh kiện rời một cách đáng tin cậy. Nó hoạt động chủ yếu dựa trên chuyển động thô mà không cần điều chỉnh phức tạp, giúp giảm thiểu các bộ phận hoạt động bên ngoài và đơn giản hóa thiết kế. Những băng tải rung thô này được thiết kế cho cả hoạt động vệ sinh và thương mại, do đó rất phổ biến trong chế biến thực phẩm, đóng gói, dược phẩm và sản xuất.



Băng tải rung cấp liệu thường có chiều dài máng từ 12 feet (khoảng 3,6 mét) trở xuống, lý tưởng cho việc cấp liệu có kiểm soát từ các thùng chứa hoặc bể chứa phía trên xuống các giai đoạn xử lý tiếp theo. Chiều rộng máng được lựa chọn tùy chỉnh để phù hợp với yêu cầu sản xuất, dao động từ 4 inch (khoảng 10cm) đến vài feet (khoảng 0,9m). Được vận hành bởi hai động cơ lệch tâm, các băng tải rung cấp liệu này cung cấp chuyển động ổn định, một chiều dọc theo chiều dài băng tải để kiểm soát dòng chảy vật liệu chính xác. Các bộ phận giảm chấn lò xo cuộn bên dưới máng băng tải giúp giảm thiểu sự truyền rung động đến các cấu trúc đỡ, tăng cường độ ổn định khi vận hành.

Tốc độ dòng chảy của quy trình có thể điều chỉnh bằng bộ biến tần, điều chỉnh tốc độ động cơ và lượng vật liệu được vận chuyển đến các trạm đóng gói, cân, chiết rót hoặc trộn ở các khâu tiếp theo trên dây chuyền sản xuất. Bằng cách điều chỉnh bước ren và lực đối trọng lệch tâm, người vận hành có thể tinh chỉnh khoảng cách vận chuyển của băng tải và thích ứng với tốc độ cấp liệu thay đổi, cho phép tích hợp liền mạch vào các hệ thống công nghiệp tự động. Các bộ truyền động linh hoạt này là không thể thiếu đối với các nhà sản xuất đang tìm kiếm các giải pháp xử lý vật liệu rời chính xác và đáp ứng nhanh chóng.

Băng tải rung cấp liệu được đánh giá cao về vệ sinh, an toàn, độ tin cậy và hiệu quả chi phí. Thiết kế này giảm thiểu các điểm tích tụ chất gây ô nhiễm, tạo điều kiện thuận lợi cho các hoạt động vệ sinh tại chỗ (CIP) và thay đổi dây chuyền nhanh chóng. Hầu hết các động cơ kích thích kín tiêu chuẩn đều được bôi trơn vĩnh viễn, giúp vận hành gần như không cần bảo trì, chỉ cần kiểm tra định kỳ. Các ứng dụng độc đáo bao gồm sử dụng như bàn rung để san phẳng, làm lắng hoặc nén vật liệu trong thùng chứa, cải thiện chất lượng bao bì cuối cùng.

Tùy thuộc vào yêu cầu ứng dụng, các bộ giảm chấn lò xo cuộn có thể được đặt phía trên hoặc phía dưới máng băng tải để tăng cường khả năng giảm rung. Lựa chọn hệ thống băng tải rung cấp liệu tối ưu: Khi đánh giá các mô hình, hãy xem xét các đặc tính của vật liệu rời (mật độ, khả năng chảy, độ dễ vỡ), lưu lượng yêu cầu, tích hợp với các khâu tiếp theo và tuân thủ các quy định về vệ sinh và an toàn để đạt được hiệu quả quy trình tối đa.

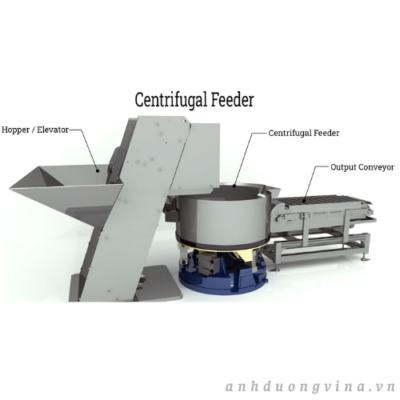

Băng tải rung ly tâm

Băng tải rung ly tâm, còn được gọi là bộ cấp liệu quay hoặc bộ cấp liệu ly tâm, sử dụng cơ chế thùng quay để đẩy các sản phẩm ra ngoài bằng lực ly tâm. Thùng được thiết kế với các thành dốc ra ngoài để chứa một rôto hình nón được dẫn động ở trung tâm. Khi các bộ phận được nạp vào, sự quay tốc độ cao của bộ cấp liệu khiến các bộ phận di chuyển lên thành thùng, nơi các thanh dẫn hướng và dụng cụ định hướng và phân loại chúng cho các hoạt động tiếp theo. Hệ thống cấp liệu ly tâm đặc biệt hiệu quả trong việc phân loại, đếm và định hướng các bộ phận nhỏ, có hình dạng không đều ở tốc độ cao, đáp ứng nhu cầu của môi trường tự động hóa khối lượng lớn.

Các ngành công nghiệp như chế biến thực phẩm, sản xuất dược phẩm, điện tử và lắp ráp thiết bị y tế sử dụng băng tải rung ly tâm để xử lý các bộ phận yêu cầu định hướng nhanh và định vị chính xác. Các hệ thống này có thể xử lý nhiều kích thước và hình dạng khác nhau, đạt tốc độ xử lý hơn 3.000 bộ phận mỗi phút. Bằng cách duy trì gia tốc nhẹ nhàng nhưng được kiểm soát, băng tải rung ly tâm giảm thiểu sự tiếp xúc giữa các bộ phận, giảm thiểu trầy xước, tĩnh điện hoặc hư hỏng – một yếu tố quan trọng trong việc đảm bảo chất lượng cho các sản phẩm nhạy cảm.



Những ưu điểm chính bao gồm khả năng chuyển đổi nhanh chóng, giảm chi phí nhân công, kích thước nhỏ gọn và khả năng tích hợp liền mạch với hệ thống kiểm tra hình ảnh hoặc hệ thống tự động hóa robot gắp và đặt. Khi lựa chọn băng tải rung ly tâm, cần xem xét hình dạng chi tiết, nhu cầu định hướng, tốc độ yêu cầu và khả năng tương thích với các hệ thống tự động hóa ở phía trước và phía sau.

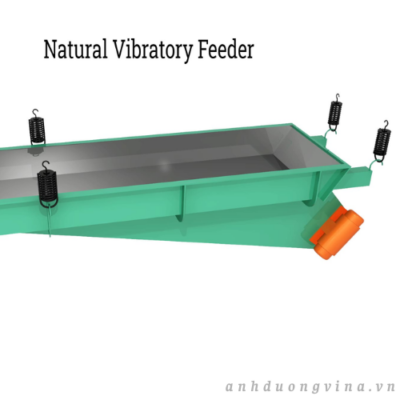

Băng tải rung tần số tự nhiên

Máy cấp liệu rung tần số tự nhiên—còn được gọi là máy băng tải rung “điều chỉnh” hoặc “cộng hưởng”—hoạt động bằng cách tận dụng nguyên lý cộng hưởng cơ học. Thông thường được cấu hình như một hệ thống hai khối lượng, khối lượng truyền động (kích thích) được tách biệt với khối lượng máng bằng các lò xo điều chỉnh để khuếch đại năng lượng dao động. Các máy băng tải tần số tự nhiên này yêu cầu công suất đầu vào tối thiểu để đạt được sự vận chuyển vật liệu mạnh mẽ, dẫn đến tiết kiệm năng lượng đáng kể và giảm chi phí vận hành, góp phần nâng cao hiệu quả hoạt động lâu dài của nhà máy.

Các loại máy cấp liệu này sử dụng nam châm điện quay hoặc quả cân lệch tâm để tạo ra lực rung. Khả năng khuếch đại năng lượng ở tần số cộng hưởng khiến chúng trở nên lý tưởng cho các ứng dụng xử lý vật liệu rời hạng nặng, đòi hỏi hiệu quả cao với độ ồn vận hành thấp và độ mài mòn cơ học tối thiểu. Hiệu quả của các thiết kế tần số tự nhiên bị ảnh hưởng rất nhiều bởi đặc tính giảm chấn của vật liệu rời: các sản phẩm như bột, hạt và viên nén tiêu tán năng lượng rung khác nhau tùy thuộc vào độ nén và ma sát, ảnh hưởng đến yêu cầu điều chỉnh máy cấp liệu.

Khi lựa chọn băng tải rung tần số tự nhiên, cần xem xét kỹ các yếu tố như độ cứng của nền móng, ứng suất cho phép trên các kết cấu đỡ, đặc tính dòng chảy của sản phẩm và xu hướng gây ra hiệu ứng giảm chấn. Các ngành công nghiệp thường sử dụng băng tải rung tần số tự nhiên bao gồm sản xuất xi măng, nhà máy thép, sản xuất điện và nhà máy tái chế trong các ứng dụng mà tuổi thọ vận hành lâu dài và năng suất ổn định là rất quan trọng.

Lợi ích của băng tải tần số tự nhiên: Các tính năng chính bao gồm độ ồn thấp, độ tin cậy cao, yêu cầu bảo trì tối thiểu và khả năng thích ứng với các thiết kế máng rung tùy chỉnh để phù hợp với nhiều kích cỡ và loại vật liệu rắn rời khác nhau.

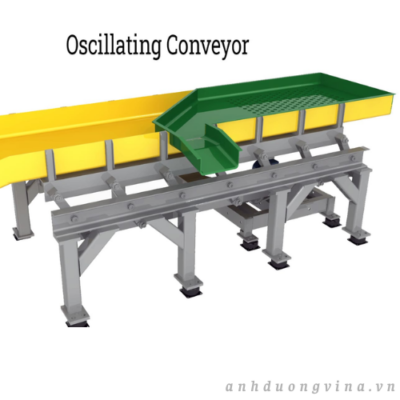

Băng tải dao động

Băng tải dao động, đôi khi được các nhà sản xuất băng tải phân loại là một loại phụ của băng tải rung, hoạt động ở tần số thấp hơn và với biên độ dao động cao hơn. Đặc tính chuyển động này đặc biệt phù hợp để vận chuyển các vật liệu rời dễ bị xáo trộn hoặc va đập—như dăm gỗ, mùn cưa, cốt liệu, phế liệu và vật liệu thải—trên quãng đường vừa phải. Biên độ lớn hơn của băng tải dao động cho phép chuyển động êm ái, nhẹ nhàng, giảm thiểu sự hư hỏng hoặc vỡ vụn của các sản phẩm dễ vỡ.

Các ngành công nghiệp như quản lý chất thải, tái chế, chế biến gỗ, chế biến khoáng sản và xử lý vật liệu rắn số lượng lớn sử dụng băng tải dao động cho các nhiệm vụ như xả chất thải phụ phẩm hoặc vận chuyển vật liệu tái chế đã được phân loại giữa các trạm phân tách. Trong hoạt động khai thác đá, những máy móc này thường được gọi là băng tải nhảy, trong khi ngành công nghiệp khai thác mỏ có thể gọi chúng là băng tải châu chấu – cả hai đều thể hiện tính chất di động, xách tay hoặc tạm thời của chúng.



Ưu điểm đối với các ứng dụng chuyên biệt: Băng tải rung đặc biệt hiệu quả khi cần giảm thiểu tối đa sự hư hỏng sản phẩm hoặc khi việc vận chuyển ít gây tác động là điều cần thiết để đảm bảo chất lượng quy trình. Hãy cân nhắc sử dụng băng tải rung để nâng cao kiểm soát chất lượng, thúc đẩy phân phối đồng đều hoặc tạo điều kiện thuận lợi cho việc vận chuyển an toàn các vật liệu rời khó xử lý có mật độ và độ ẩm thay đổi.

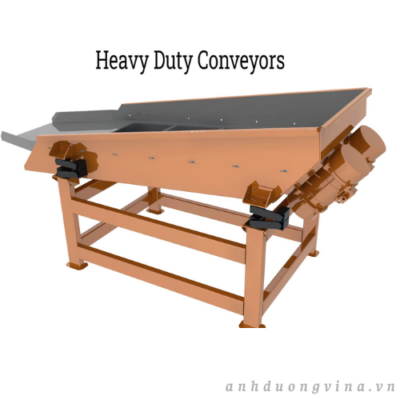

Băng tải rung tải nặng

Băng tải rung tải trọng nặng được chế tạo chắc chắn cho các ứng dụng vận chuyển vật liệu công suất cao, đòi hỏi độ bền cao, vận chuyển các vật liệu lớn, mài mòn hoặc đặc như đá, phế liệu kim loại, cát đúc và khoáng sản. Các băng tải này được thiết kế với hệ thống truyền động công suất cao, máng gia cố và các bộ phận hỗ trợ—thường bao gồm bộ giảm chấn rung, bộ khuếch tán và giá đỡ bằng thép—để đảm bảo khả năng chịu tải tối đa và an toàn vận hành. Với công suất vượt quá 500 tấn/giờ và tốc độ băng tải lên đến 90 feet/phút, băng tải rung tải trọng nặng rất quan trọng đối với các ngành công nghiệp như khai thác mỏ, khai thác đá, chế biến kim loại, xưởng đúc, xưởng gỗ và các nhà máy tái chế cao su quy mô lớn.

Thiết kế hệ thống có thể bao gồm các tính năng tùy chỉnh như lớp lót chống mài mòn, hệ thống chứa bụi kín, phân tách từ tính, khả năng chịu nhiệt và máng xả liên tục để đáp ứng các yêu cầu sản xuất khắt khe nhất. Lợi ích bao gồm: tăng thời gian hoạt động của thiết bị, giảm thiểu thời gian ngừng hoạt động để sửa chữa, an toàn vượt trội cho người vận hành và khả năng hoạt động liên tục 24/7 trong môi trường công nghiệp khắc nghiệt. Khi lựa chọn băng tải rung tải trọng lớn, cần xem xét tải trọng dự kiến, tính chất mài mòn của vật liệu, phạm vi nhiệt độ, lịch trình bảo trì và khả năng tích hợp với các sàng, máy nghiền hoặc hệ thống xếp dỡ ở phía trước.

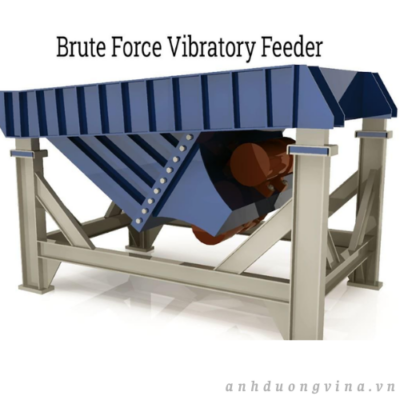

Máy cấp liệu rung lực mạnh

Máy cấp liệu rung lực thô, được phân loại là hệ thống khối đơn, sử dụng bộ truyền động rung được nối trực tiếp với cụm máng. Các máy cấp liệu hạng nặng này được thiết kế để vận chuyển vật liệu rời với tốc độ không đổi, ít phức tạp và dễ điều chỉnh, ưu tiên độ tin cậy cao trong môi trường sản xuất khắc nghiệt. Mặc dù có sẵn các hệ thống truyền động điện từ để điều khiển tốc độ cấp liệu thay đổi, nhưng các bộ truyền động cơ điện sử dụng các đối trọng ly tâm quay lớn phổ biến hơn do tính hiệu quả về chi phí và khả năng truyền mô-men xoắn. ​​Máy cấp liệu rung lực thô xử lý hiệu quả các vật liệu như khoáng sản, quặng, cốt liệu, hóa chất và vật liệu tái chế trong các hoạt động chế biến và trộn sơ cấp.



Việc điều khiển tốc độ cấp liệu được thực hiện bằng cách điều chỉnh độ dốc máng, kích thước lỗ, số lượng đối trọng và chiều dài hành trình. Máy cấp liệu rung lực mạnh hoạt động ở biên độ ổn định và thường không cần bộ truyền động tốc độ biến đổi hoặc điều chỉnh tinh, giúp đơn giản hóa hoạt động và giảm nguy cơ cấu hình sai. Các máy cấp liệu này được thiết kế cho các ứng dụng yêu cầu định lượng vật liệu đồng đều, đóng vai trò là máy cấp liệu chính bên dưới phễu, thùng chứa hoặc silo. Các ngành công nghiệp như xây dựng, xi măng, nông nghiệp và chế biến hóa chất số lượng lớn thường xuyên lựa chọn máy cấp liệu rung lực mạnh vì thiết kế chắc chắn, dễ bảo trì và tuổi thọ cao trong điều kiện khắc nghiệt.

Lựa chọn máy cấp liệu hạng nặng hoặc công suất lớn phù hợp: Đánh giá các biến số ứng dụng như loại vật liệu, tốc độ cấp liệu tối đa, điều kiện môi trường, yêu cầu về công suất và nhu cầu tích hợp với các máy nghiền, sàng, băng tải hoặc hệ thống xếp dỡ vật liệu ở khâu tiếp theo.

Ưu điểm, nhược điểm, ứng dụng và yêu cầu bảo trì của băng tải rung?

Ưu điểm của băng tải rung

• Điều chỉnh dòng chảy vật liệu để trải đều trên băng tải kiểm tra hoặc đổ đầy thùng chứa: Lợi ích tiết kiệm thời gian tương tự như việc dễ dàng vệ sinh và giảm hao mòn cũng có ở băng tải rung, loại băng tải này cũng sử dụng động cơ điện từ để điều khiển dòng chảy vật liệu. Việc điều khiển dòng chảy này rất hữu ích trong quá trình tái chế khi cần kiểm soát dòng chảy hoặc đổ đầy thùng chứa đến một trọng lượng cụ thể. Khả năng dừng/khởi động tức thời và tính linh hoạt trong việc làm chậm hoặc tăng tốc dòng chảy sản phẩm cho phép thích ứng trong việc cấp liệu các loại vật liệu khác nhau, như thường thấy trong các quy trình tái chế. Ngoài ra, các tính năng này cho phép độ chính xác trong các ứng dụng chiết rót chính xác.
• Việc tách nước và phân loại vật liệu theo kích thước thường cần thiết để phân biệt giữa chất thải và vật liệu có thể tái chế. Máy sàng rung tuyến tính tách vật liệu theo kích thước một cách hiệu quả trong khi đưa chúng vào băng tải. Để kiểm soát vật liệu và tách sản phẩm hữu ích khỏi bất cứ thứ gì cần xử lý thêm, máy này thường được sử dụng để tách bụi khỏi vật liệu hữu ích hoặc loại bỏ các phần lớn khỏi sản phẩm dạng khối. Ngoài ra, máy sàng tách nước được sử dụng để giải quyết vấn đề cặn lỏng trong vỏ chai, đặc biệt là vỏ chai thủy tinh hoặc nhựa. Máy rung có thể tách chất lỏng khỏi vật liệu bằng cách cho thủy tinh hoặc nhựa chạy qua sàng. Chất lỏng chảy ra khu vực được chỉ định, và vật liệu tiếp tục chảy để xử lý thêm hoặc vào thùng chứa. Phương pháp này thiết thực và hiệu quả, và thiết kế của máy sàng rung đã được chú trọng để việc dọn dẹp trở nên đơn giản.
• Một trong những yêu cầu thường gặp nhất trong ngành tái chế là việc vận chuyển vật liệu hiệu quả giữa hai địa điểm. Băng tải rung được vận hành bằng hai động cơ rung và là giải pháp vận chuyển khối lượng lớn hiệu quả với mức tiêu thụ điện năng thấp. Vì không có điểm nào vật liệu có thể bị kẹt lại và máng vận chuyển không bị mòn nhanh, nên băng tải rung không cần bảo trì định kỳ như băng tải đai. Thêm vào đó, việc vệ sinh rất đơn giản, giúp tiết kiệm thời gian trong lĩnh vực đề cao hiệu quả này.
• Việc nén vật liệu để làm phẳng các chỗ lồi lõm và lấp đầy có thể là một thách thức khi đóng gói các bao jumbo hoặc thùng chứa IBC (thùng chứa hàng rời trung gian) bằng vật liệu nhựa tái chế, thủy tinh hoặc kim loại. Các phần không đều có thể bắt đầu “hình nón” và tạo thành đỉnh ở phía trên, thường chồng chất lên nhau thay vì trải đều ra các góc của thùng chứa. Bàn rung có thể nén vật liệu, thúc đẩy sự di chuyển về phía các góc của thùng chứa và làm phẳng phần vật liệu bị lồi lõm ở phía trên cùng của bao. Sự rung động này sẽ đảm bảo dung tích đóng gói và độ ổn định của bao. Ngoài ra, bàn rung tầm thấp nằm gần mặt đất. Do đó, chúng có thể được chế tạo để phù hợp với các thiết lập đóng gói hiện có vì các vấn đề về đóng gói thùng chứa thường được phát hiện trước khi bổ sung phễu.
• Thùng chứa rung không có bộ phận chuyển động và rất dễ vệ sinh. Do không có bộ phận chuyển động, băng tải rung dễ vệ sinh hơn và cần ít bảo trì hơn so với các loại băng tải cơ khí khác.
• Băng tải rung có yêu cầu công suất thấp, tiết kiệm năng lượng. Băng tải rung chỉ cần một lượng công suất nhỏ để vận chuyển hàng hóa. Công suất thấp hơn giúp cải thiện hiệu quả năng lượng và giảm chi phí vận hành.
• Vận hành cực kỳ êm ái: Một ưu điểm khác của công suất thấp là độ ồn khi vận hành rất thấp, thường nằm trong khoảng từ 60 đến 75 decibel (dBA) theo thang đo A.
• Băng tải rung có thiết kế chắc chắn và không cần bảo trì. Thiết kế mạnh mẽ này cho phép vận hành liên tục đồng thời ngăn ngừa sự cố tràn và rò rỉ, những vấn đề nếu không có băng tải sẽ cần sửa chữa và thời gian ngừng hoạt động.
• So với các loại băng tải khác, băng tải rung ít cần đến các linh kiện thay thế hơn.
• Băng tải rung thường tiêu thụ rất ít năng lượng (chỉ khoảng 14 xu mỗi giờ).
• Hiệu quả của băng tải rung giúp tăng năng suất.
• Hệ thống băng tải rung bao gồm khả năng khởi động nhẹ nhàng.
• Hệ thống băng tải rung có thể lập trình được thông qua giao diện PLC.
• Băng tải rung cung cấp nhiều lựa chọn tốc độ khác nhau, cho phép kiểm soát hoàn toàn tốc độ xử lý.

Nhược điểm của băng tải rung

• Hệ thống băng tải rung là một khoản đầu tư tốn kém.
• Băng tải rung có thể tạo ra tiếng ồn “quá mức”; các thiết bị giảm tiếng ồn có sẵn với chi phí bổ sung.
• Cần phải nghiên cứu kỹ loại băng tải rung nào phù hợp nhất với ứng dụng cụ thể của mình.

Các ngành công nghiệp sử dụng băng tải rung

• Có nhiều ứng dụng của băng tải rung trong lĩnh vực nông nghiệp. Thứ nhất, chúng được sử dụng trong các quy trình chuẩn bị rau, quả và các sản phẩm nông nghiệp khác để đóng gói và vận chuyển đến các nhà bán lẻ hoặc các cơ sở chế biến khác. Ngoài ra, các băng tải này được sử dụng hiệu quả để chất các kiện hàng nông sản lớn lên xe vận chuyển đến địa điểm mong muốn. Thêm vào đó, băng tải rung giúp chế biến, sấy khô và bảo quản nông sản rất hiệu quả. Băng tải rung được sử dụng để cho gia súc ăn và vận chuyển, chế biến đường, thuốc lá, phân bón và trái cây. Các băng tải này giúp giảm nhân lực cho các cơ sở nông nghiệp và giảm chi phí vận hành.
• Các băng tải này giúp đơn giản hóa việc đồng bộ hóa các quy trình nông nghiệp. Chúng xử lý các vật liệu một cách chuyên nghiệp và mang lại thời gian quay vòng nhanh chóng. Các băng tải nông nghiệp này được chế tạo đặc biệt để đáp ứng nhu cầu của ngành. Do đó, chúng vừa hiệu quả vừa tiết kiệm chi phí. Ngoài ra, chúng có khả năng thích ứng với mọi nhiệt độ. Vì vậy, nhiều loại băng tải khác nhau được sử dụng trong các ứng dụng nông nghiệp.

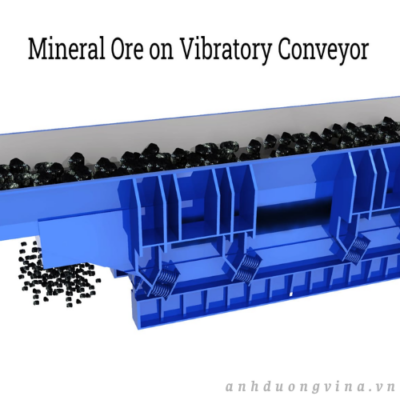

• Ngành công nghiệp khai thác mỏ: Qua các giai đoạn khác nhau của chu trình khai thác, quặng, tinh quặng và chất thải được vận chuyển bằng băng tải rung. Băng tải rung vận chuyển hàng hóa đến các kho chứa và quặng đến các cơ sở chế biến. Tùy thuộc vào loại mỏ, băng tải có thể hoạt động trên quãng đường ngắn hoặc quãng đường dài, chẳng hạn như những băng tải được sử dụng cho các mỏ sâu hoặc các hoạt động dưới lòng đất. Vật liệu cần vận chuyển và công suất cần thiết, cùng với các yếu tố khác, ảnh hưởng đến chiều rộng của băng tải rung. Sự cuốn ngược và rơi vãi vật liệu, tiếng ồn và độ rung là một vài vấn đề liên quan đến hệ thống băng tải rung trong ứng dụng khai thác mỏ. Việc bảo trì các hệ thống băng tải này là cần thiết để hoạt động khai thác mỏ đạt hiệu quả cao, năng suất và hiệu quả tối đa.




• Công nghiệp hóa chất: Băng tải rung vận chuyển phân bón và bột hóa chất để sản xuất các sản phẩm khác nhau như chất tẩy rửa.
• Ngành công nghiệp thực phẩm: Việc sử dụng băng tải rung trong ngành thực phẩm luôn rất quan trọng vì chúng ảnh hưởng đến tốc độ vận chuyển thực phẩm để chế biến. Cần có các loại băng tải khác nhau cho các loại thực phẩm khác nhau, chẳng hạn như bánh kẹo, bánh nướng, bột nhào, thịt, gia cầm, v.v., để vận chuyển chúng từ nơi này đến nơi khác một cách hiệu quả và tiết kiệm hơn. Ngoài ra, băng tải cần được làm sạch và khử trùng vì chúng tiếp xúc trực tiếp với thực phẩm cần vận chuyển. Do đó, luôn phải lưu ý đến khả năng dễ dàng làm sạch của băng tải rung khi lựa chọn băng tải phù hợp trong ngành công nghiệp thực phẩm để đảm bảo chất lượng thực phẩm được duy trì và không bị thất thoát do ô nhiễm. Ngành công nghiệp thực phẩm luôn nổi tiếng với các tiêu chuẩn chất lượng cao. Vì vậy, điều quan trọng là phải hết sức cẩn thận và thận trọng khi lựa chọn bất kỳ thiết bị nào được sử dụng trong sản xuất hoặc gần thực phẩm.

Mẹo bảo trì cho băng tải rung

• Sự rung động liên tục đôi khi có thể khiến các bu lông bị lỏng ở những vị trí không đúng chỗ, điều này có nghĩa là chúng cần được siết chặt theo đúng dung sai quy định.
• Năng lượng quý giá đang bị lãng phí vào việc tạo ra những tiếng ồn lạch cạch thay vì làm quay các bộ phận khi xảy ra rung động.
• Sự rung động khiến các bộ phận của bát cấp liệu, vốn được cố định chắc chắn, cọ xát vào nhau, gây mài mòn sớm. Đảm bảo hệ thống được cố định chắc chắn trên bề mặt: Máy cấp liệu rung được thiết kế để hoạt động trên bề mặt bằng phẳng, thường là kết cấu hàn hoặc sàn nhà chắc chắn. Do đó, hãy đảm bảo hệ thống được đặt bằng phẳng và cố định đều vào sàn/kết cấu hàn. Ngoài ra, hãy kiểm tra xem mỗi chân đế điều chỉnh độ cao trên cấu trúc đỡ của hệ thống cấp liệu có tiếp xúc chắc chắn và đều với mặt đất hay không. Để đạt hiệu suất tốt nhất, cần điều chỉnh các chân đế điều chỉnh độ cao để hệ thống càng gần mức bằng phẳng càng tốt.
• Kiểm tra độ chặt của từng bu lông trên bộ cấp liệu rung: Kiểm tra độ chặt của từng bu lông; bắt đầu từ các bát cấp liệu và các bộ truyền động rung để đảm bảo hệ thống cấp liệu được khóa chặt như dự định.
• Băng tải rung cần được trang bị các biện pháp bảo vệ điện.
• Kiểm tra các bu lông neo ít nhất một lần mỗi ngày trong quá trình vận hành ban đầu của thiết bị để tránh bị lỏng.
• Thay thế mỡ bôi trơn gốc lithium và tra dầu kỹ lưỡng cho động cơ hai tuần một lần. Thêm lượng mỡ bôi trơn gốc lithium cần thiết thông qua cốc dầu khi tiếp nhiên liệu. Động cơ sử dụng bạc đạn kín không có cốc dầu.
• Các núm bôi trơn mỡ được bố trí trên các bộ phận chuyển động, chẳng hạn như ổ đỡ bạc đạn và ổ đỡ bạc đạn thanh giằng. Do đó, mỗi ca vận hành cần phải bao gồm việc bơm mỡ gốc lithium hoặc canxi để đảm bảo bôi trơn và hoạt động bình thường của các bộ phận chuyển động.
• Băng tải rung cần được kiểm tra ổ bi sau 1500 giờ hoạt động, và nếu phát hiện hư hỏng nghiêm trọng thì cần thay thế ngay lập tức.
• Khi người vận hành phát hiện sự bất thường trong công việc, họ nên kiểm tra và dừng lại càng sớm càng tốt để khắc phục vấn đề.
