Xi lanh khí nén: Các loại, linh kiện và quy trình

Tìm hiểu về xi lanh khí nén

Xi lanh khí nén là hệ thống cơ khí tạo ra lực bằng cách sử dụng khí nén. Thông thường, các xi lanh này bao gồm một pít tông, một cần pít tông và một thân hình trụ. Khi không khí được đưa vào một đầu của xi lanh, áp suất bên trong tăng lên, khiến pít tông di chuyển theo hướng đã định. Chuyển động này sau đó được truyền bởi cần pít tông đến vật cần di chuyển.

Chất lỏng vận hành bên trong xi lanh khí nén là khí nén, khiến loại xi lanh này trở thành lựa chọn tuyệt vời cho các ứng dụng đòi hỏi độ sạch cao. Trong trường hợp rò rỉ, môi trường xung quanh vẫn không bị ô nhiễm. Hơn nữa, xi lanh khí nén hoạt động êm ái và không cần đến các bể chứa lớn cho môi chất làm việc của chúng.

Xi lanh khí nén đóng vai trò không thể thiếu trong việc tối ưu hóa máy móc và quy trình công nghiệp bằng cách cung cấp lực và chuyển động cho nhiều ứng dụng khác nhau như kẹp, đẩy, chặn và nâng. Trong môi trường sản xuất, chúng thường được sử dụng cho các thao tác lặp đi lặp lại, chẳng hạn như di chuyển các vật phẩm đến và đi từ máy móc hoặc thiết bị. Hơn nữa, trong hệ thống đường ống, xi lanh khí nén giúp quản lý hoạt động của van một cách hiệu quả.

Các bộ phận cấu thành của xi lanh khí nén là gì?

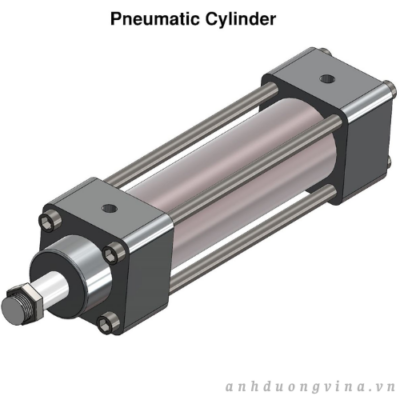

Xi lanh khí nén, còn được gọi là xi lanh khí hoặc bộ truyền động, là những thành phần thiết yếu trong các hệ thống tự động hóa công nghiệp. Chúng chuyển đổi năng lượng khí nén thành chuyển động tuyến tính và lực cơ học, điều khiển máy móc trong các ứng dụng từ sản xuất và robot đến dây chuyền đóng gói. Hiểu rõ các bộ phận chính cấu thành nên xi lanh khí nén giúp người dùng lựa chọn, bảo trì và tối ưu hóa các thiết bị này để đạt hiệu suất và độ tin cậy tối đa.

• Thân xi lanh khí nén: Thân xi lanh khí nén là phần thân chính và là bình chịu áp lực của xi lanh, bao bọc và bảo vệ tất cả các bộ phận chuyển động bên trong. Nó được gia công chính xác để đảm bảo độ kín khí tối ưu và chuyển động trơn tru của piston. Thân xi lanh được đóng kín bởi hai nắp : nắp trước (đầu xi lanh) và nắp sau (nắp xi lanh). Nắp trước nằm liền kề với vị trí kéo dài của cần piston, trong khi nắp sau được gắn ở phía đối diện. Một hoặc cả hai nắp đều có các cổng (cổng dẫn khí vào và ra) để đưa không khí nén vào bên trong thân xi lanh, điều cần thiết cho hoạt động của xi lanh. Các vòng đệm – thường được làm bằng chất đàn hồi được thiết kế cho các ứng dụng khí nén – được đặt giữa thân xi lanh và các nắp để ngăn rò rỉ khí và giảm chấn các lực tác động mạnh ở cuối hành trình. Các ống xi lanh này thường được chế tạo từ các vật liệu chống ăn mòn như nhôm hoặc thép không gỉ, lý tưởng cho môi trường công nghiệp.
• Piston: Piston là một đĩa bên trong chắc chắn, hoạt động như một rào chắn di động, chia buồng xi lanh thành hai khu vực riêng biệt (thường được gọi là buồng đầu nắp và buồng đầu cần piston). Trong quá trình hoạt động, không khí nén đi vào cổng ở đầu nắp phía sau tạo áp suất lên piston, khiến nó di chuyển dọc theo lỗ xi ​​lanh và đẩy cần piston ra ngoài. Chuyển động tiến về phía trước này được gọi là hành trình dương hoặc hành trình sinh lực, được điều khiển bởi buồng dương (buồng áp suất). Khi piston di chuyển, nó làm thay đổi thể tích buồng và tạo ra chuyển động cơ học cần thiết cho các tác vụ tự động hóa khác nhau. Khi không khí được cung cấp vào phía đối diện, piston trở lại vị trí ban đầu, hoàn thành chu kỳ chuyển động tịnh tiến. Cơ chế trở lại phụ thuộc vào loại xi lanh – xi lanh tác động đơn thường sử dụng lò xo, trong khi xi lanh tác động kép sử dụng áp suất không khí cho cả việc đẩy ra và thu vào. Lực đầu ra của xi lanh khí nén được xác định bằng cách nhân áp suất không khí (đo bằng psi hoặc bar) với diện tích của piston. Thuật ngữ “kích thước lỗ xi ​​lanh” đề cập đến đường kính trong của xi lanh hoặc piston, ảnh hưởng trực tiếp đến việc tạo ra lực và tính phù hợp của ứng dụng.
• Thanh piston: Thanh piston là một thanh chắc chắn, được gia công chính xác, truyền lực do piston tạo ra đến tải trọng bên ngoài hoặc chi tiết máy. Nó kết nối piston với bộ phận máy chuyển động, tạo ra giao diện để đẩy hoặc kéo. Chiều dài hành trình đo khoảng cách mà piston và thanh di chuyển trong một chu kỳ, ảnh hưởng đến phạm vi chuyển động tuyến tính mà xi lanh có thể cung cấp. Các phương pháp xử lý bề mặt như mạ crom được sử dụng để tăng khả năng chống mài mòn và giảm ma sát trong các ứng dụng khí nén đòi hỏi cao.
• Giảm chấn piston: Giảm chấn piston là một tính năng thiết kế tiên tiến giúp giảm tốc độ piston trước khi nó chạm vào nắp cuối của xi lanh. Bằng cách dần dần tiêu tán năng lượng dư thừa, các cơ chế giảm chấn—có thể điều chỉnh hoặc cố định—giảm thiểu va chạm, tiếng ồn và rung động trong quá trình hoạt động. Điều này kéo dài tuổi thọ của xi lanh và cho phép tốc độ chu kỳ cao hơn trong các hệ thống tự động.
• Gioăng tĩnh piston: Gioăng tĩnh piston tạo ra một lớp chắn kín khí giữa piston và cần piston, ngăn ngừa rò rỉ khí có thể ảnh hưởng đến hiệu suất xi lanh hoặc gây mất áp suất.
• Gioăng piston: Gioăng piston bao quanh chính piston, đảm bảo sự kín khí giữa hai khoang bên trong xi lanh. Điều này ngăn không cho khí nén thoát ra từ khoang này sang khoang khác, duy trì hiệu suất và khả năng điều khiển chuyển động chính xác.
• Vòng dẫn hướng piston: Vòng dẫn hướng piston, còn được gọi là vòng chống mài mòn, ngăn chặn sự tiếp xúc trực tiếp giữa kim loại với kim loại giữa piston và thành xi lanh trong quá trình chuyển động tịnh tiến. Chúng hấp thụ lực hướng tâm và cung cấp sự dẫn hướng, giảm mài mòn và kéo dài tuổi thọ hoạt động. Được làm từ các loại nhựa kháng hóa chất, ma sát thấp như PTFE (Teflon) và polyamide, vòng dẫn hướng rất cần thiết trong các hệ thống khí nén hoạt động nhiều chu kỳ hoặc tải nặng.
• Cảm biến: Cảm biến được tích hợp vào xi lanh khí nén để phát hiện vị trí tuyến tính của piston trong suốt hành trình. Việc cảm biến vị trí cho phép tự động hóa nâng cao, phản hồi và các tính năng an toàn, rất quan trọng đối với các ứng dụng yêu cầu đồng bộ hóa và điều khiển chính xác. Các cảm biến xi lanh khí nén điển hình bao gồm công tắc từ và cảm biến hiệu ứng Hall, cả hai đều cho phép giám sát thời gian thực để cải thiện độ tin cậy của quy trình.

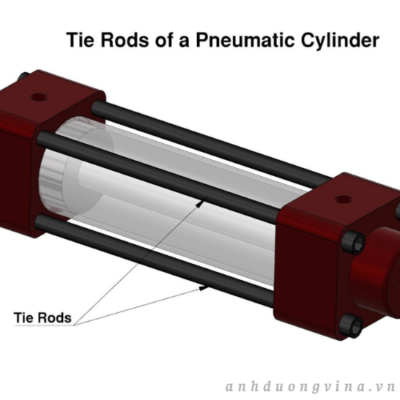

• Thanh giằng: Thanh giằng là những thanh thép có ren, chịu lực cao, dùng để kẹp các nắp đầu vào lỗ xi ​​lanh khí nén, duy trì tính toàn vẹn của xi lanh dưới áp suất hoạt động cao. Một lớp đệm kín tĩnh được bố trí tại giao diện giữa nắp và lỗ xi ​​lanh để ngăn ngừa rò rỉ. Tùy thuộc vào kích thước xi lanh và lực đầu ra, một bộ truyền động khí nén có thể có từ 4 đến 20 thanh giằng, giúp tăng cường độ bền và chắc chắn tổng thể của xi lanh. Cấu trúc thanh giằng thường được tìm thấy trong các xi lanh khí nén theo tiêu chuẩn ISO và NFPA, khiến chúng trở thành lựa chọn phổ biến cho nhiều ngành công nghiệp do dễ bảo trì và tính linh hoạt. Các thanh giằng cũng cung cấp khả năng bảo vệ chống lại các tác động và va đập từ bên ngoài.

Khi đánh giá hoặc mua xi lanh khí nén cho tự động hóa công nghiệp, cần xem xét một số yếu tố, bao gồm loại xi lanh (tác động đơn so với tác động kép), đường kính lỗ, chiều dài hành trình, kiểu lắp đặt, áp suất hoạt động và sự có sẵn của các tính năng đặc biệt như giảm chấn điều chỉnh được hoặc cảm biến tích hợp. Việc lựa chọn đúng xi lanh khí nén hoặc bộ truyền động khí nén đảm bảo khả năng tương thích với thiết bị cụ thể và tối đa hóa hiệu suất trong ứng dụng của bạn. Các nhà sản xuất xi lanh khí nén đáng tin cậy thường cung cấp thông tin chi tiết về khả năng tương thích vật liệu, khả năng chống ăn mòn, yêu cầu bảo trì và các bộ phận có thể thay thế, tất cả đều rất quan trọng để tối ưu hóa thời gian hoạt động và giảm thời gian ngừng hoạt động. Ngoài ra, xi lanh khí nén cao cấp mang lại hiệu quả năng lượng, độ chính xác và tuổi thọ cao hơn – những yếu tố quan trọng trong môi trường sản xuất tự động hóa hiện nay.

Để biết thêm thông tin hoặc tìm nhà cung cấp xi lanh khí nén đáng tin cậy , hãy tham khảo các lựa chọn từ các nhà sản xuất hàng đầu trong ngành. Họ cung cấp hướng dẫn chuyên môn về lựa chọn xi lanh, thiết kế tùy chỉnh, dịch vụ sửa chữa và hỗ trợ tích hợp xi lanh vào cả hệ thống mới và hiện có. Hiểu biết sâu sắc về các thành phần của xi lanh khí nén và chức năng của chúng giúp người dùng đưa ra các quyết định sáng suốt và tiết kiệm chi phí trong suốt vòng đời sản phẩm.

Các loại xi lanh khí nén khác nhau là gì?

Xi lanh khí nén, còn được gọi là xi lanh hơi hoặc bộ truyền động khí nén, là thiết bị chuyển động tuyến tính thiết yếu được sử dụng rộng rãi trong tự động hóa công nghiệp và sản xuất. Hoạt động của chúng dựa trên khí nén, và chúng có thể được phân loại là tác động đơn hoặc tác động kép dựa trên cơ chế chuyển động và chức năng của chúng. Hiểu rõ các loại và biến thể chính của xi lanh khí nén là rất quan trọng để lựa chọn đúng linh kiện cho một ứng dụng cụ thể, tối ưu hóa hiệu quả hệ thống và đạt được khả năng điều khiển chuyển động chính xác.

Xi lanh khí nén tác động kép

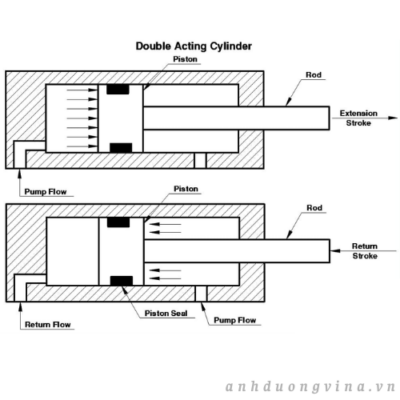

Trong xi lanh tác động kép , không khí nén được luân phiên đưa vào cả hai phía của pít tông. Cụm pít tông và cần đẩy di chuyển về phía buồng có áp suất không khí bên trong thấp hơn, cho phép cả hành trình mở rộng và thu hồi. Bằng cách đảo chiều dòng khí nén, pít tông sẽ trở lại vị trí ban đầu một cách đáng tin cậy, mang lại chuyển động hai chiều chính xác.

Trong các xi lanh khí nén tác động kép, lực kéo dài thường lớn hơn lực thu hồi do diện tích bề mặt phía piston lớn hơn so với phía cần piston, với điều kiện áp suất khí nén bằng nhau. Tốc độ thu hồi thường nhanh hơn vì cần piston chiếm không gian, làm giảm thể tích cần nạp khí. Các bộ truyền động khí nén tốc độ cao, lực mạnh này rất lý tưởng cho các ứng dụng công nghiệp đòi hỏi khắt khe như điều khiển cổng và van tự động, xử lý vật liệu và robot, nơi lực đáng tin cậy và định vị chính xác là rất quan trọng.

Xi lanh tác động kép cung cấp công suất mạnh mẽ và ổn định, hỗ trợ hành trình dài hơn, thường yêu cầu hệ thống giảm chấn mạnh mẽ để xử lý va đập ở giới hạn hành trình. Thiết kế tác động kép của chúng mang lại chuyển động nhanh chóng, được kiểm soát và tính linh hoạt cao hơn, khiến chúng trở nên phổ biến trong các hệ thống tự động hóa và máy móc phức tạp. Tuy nhiên, các bộ truyền động khí nén này tiêu thụ nhiều khí nén hơn so với xi lanh tác động đơn, có thể đắt hơn và có thể có vị trí piston không xác định nếu có sự mất áp suất hoặc công suất khí đột ngột.

Xi lanh khí nén tác động đơn

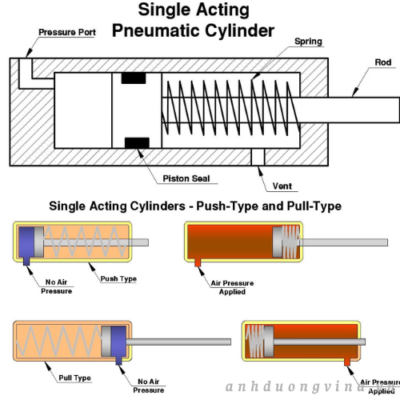

Trong các xi lanh khí nén tác động đơn , một lò xo được tích hợp xung quanh cần xi lanh để hỗ trợ việc thu hồi sau khi hành trình giãn nở hoàn tất. Khí nén được đưa vào một phía của xi lanh (thường là đầu nắp), làm dịch chuyển pít tông và kéo dài cần xi lanh đồng thời nén lò xo. Khi giải phóng áp suất khí, lò xo tự nhiên đưa cần pít tông trở lại vị trí thu hồi. Thiết kế này hỗ trợ các hoạt động như nâng, ép hoặc định vị, nơi chỉ cần lực theo một hướng. Trong trường hợp mất khí hoặc mất điện, lò xo đảm bảo xi lanh trở lại vị trí ban đầu một cách an toàn, giúp tăng cường an toàn trong các ứng dụng nhạy cảm như hệ thống kẹp hoặc phanh.



Xi lanh khí nén tác động đơn có thể được phân loại thành loại đẩy hoặc loại kéo. Trong xi lanh loại đẩy , khí nén đẩy cần piston ra ngoài. Trong xi lanh loại kéo , khí nén kéo cần piston vào trong thân xi lanh. Những xi lanh khí nén tiết kiệm chi phí này rất phù hợp cho các ứng dụng chỉ cần chuyển động theo một hướng và cần giảm thiểu lượng khí tiêu thụ.

Xi lanh khí nén tác động đơn thường được tìm thấy trong các thiết bị kẹp, đột dập, đẩy, định vị đồ gá và đóng gói. Thiết kế đơn giản của chúng giúp giảm chi phí và bảo trì nhưng lại hạn chế lực đầu ra và chiều dài hành trình do lực cản của lò xo. Việc sử dụng lò xo trong thời gian dài có thể gây ra hoạt động không đều, và nhìn chung chúng không phù hợp với các tác vụ yêu cầu hành trình hồi mạnh hoặc quãng đường di chuyển dài.

Xi lanh khí nén không cần cần đẩy

Xi lanh khí nén không cần cần đẩy tạo chuyển động tuyến tính mà không cần cần đẩy bên ngoài, thay vào đó sử dụng một piston bên trong được liên kết với một giá đỡ hoặc bệ đỡ bên ngoài để di chuyển tải trọng. Được kích hoạt bằng khí nén, các xi lanh này cho phép bệ đỡ di chuyển dọc theo thân xi lanh, tiết kiệm không gian và cho phép chiều dài hành trình lớn hơn so với kích thước xi lanh. Điều này làm cho các bộ truyền động không cần cần đẩy trở nên lý tưởng cho các ứng dụng có hạn chế về không gian hoặc khi khoảng cách hành trình vượt quá giới hạn của các xi lanh kiểu cần đẩy tiêu chuẩn, chẳng hạn như trong hệ thống băng tải, máy gắp và đặt, và dây chuyền lắp ráp tự động.

Xi lanh khí nén không cần cần đẩy hoạt động hiệu quả ở tốc độ cao hơn và yêu cầu bộ phận giảm chấn đầu cuối phù hợp để giảm thiểu va đập và đảm bảo tuổi thọ lâu dài. Chúng có thể được cấu hình để lắp đặt theo chiều ngang hoặc chiều dọc, tùy thuộc vào yêu cầu lắp đặt. Đặc biệt, một số xi lanh không cần cần đẩy tác động đơn sử dụng lực bên ngoài hoặc trọng lực thay vì cơ cấu tích hợp để thu hồi pít tông sau khi kích hoạt, khiến chúng phù hợp với các môi trường chuyên biệt.

Xi lanh không cần cần đẩy được sản xuất với ba kiểu thiết kế chính, mỗi kiểu được tối ưu hóa cho các yêu cầu về tải trọng và độ chính xác khác nhau:

Ống trụ băng

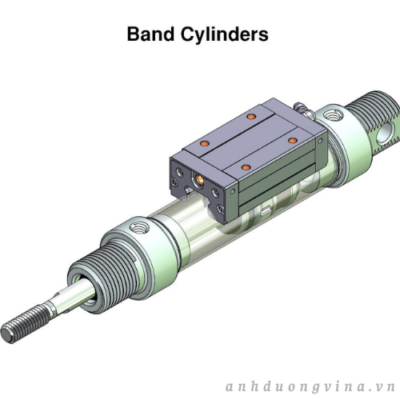

Xi lanh không cần cần đẩy kiểu đai bao gồm một thân kín có rãnh với hai đai bên trong và bên ngoài—thường được làm bằng nhựa hoặc thép không gỉ. Bộ phận đỡ được gắn vào piston thông qua các đai này, đảm bảo độ kín khí và chuyển động tuyến tính trơn tru. Thiết kế đai mang lại khả năng chịu tải cao và dẫn hướng chính xác cho chuyển động nhất quán, lặp lại trong các ứng dụng tự động hóa và vận chuyển vật liệu.

Ống trụ cáp

Xi lanh cáp hoạt động bằng cách kết nối pít tông bên trong với một giá đỡ bên ngoài bằng một sợi cáp được luồn qua các ròng rọc ở nắp chụp đầu. Khi pít tông di chuyển, nó truyền lực thông qua cáp, làm cho tải trọng di chuyển đồng bộ. Các xi lanh này được đánh giá cao vì sự đơn giản, chi phí thấp và hình dạng nhỏ gọn; tuy nhiên, sự mài mòn của cáp có thể ảnh hưởng đến độ chính xác định vị và làm tăng nguy cơ rò rỉ khí theo thời gian. Việc kiểm tra định kỳ và thay thế cáp được khuyến nghị đối với các hoạt động đòi hỏi cao.

Các hình trụ ghép nối từ tính

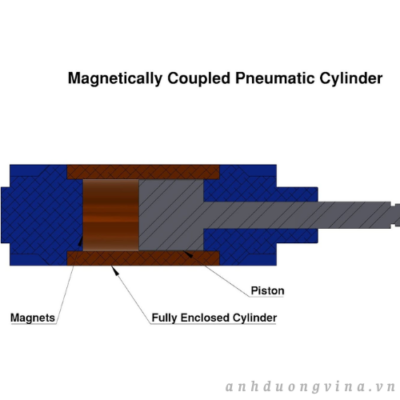

Xi lanh không cần thanh truyền động bằng từ trường dựa vào lực từ thay vì cơ cấu truyền động cơ khí để di chuyển giá đỡ dọc theo thân xi lanh. Một nam châm mạnh bên trong pít tông sẽ thẳng hàng với nam châm bên ngoài của giá đỡ, giúp vận hành trơn tru, không rò rỉ trong môi trường nhạy cảm với chất gây ô nhiễm hoặc phòng sạch. Các xi lanh này loại bỏ hiện tượng rò rỉ khí và cho phép thiết kế hoàn toàn kín. Tuy nhiên, người sử dụng cần lưu ý đến nguy cơ tách rời dưới tải trọng momen quá lớn hoặc lắp đặt không đúng cách.

Các loại xi lanh và bộ truyền động khí nén khác

Xi lanh thủy lực khí nén

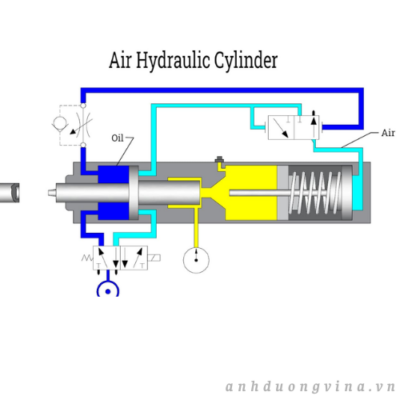

Xi lanh thủy lực khí nén, còn được gọi là xi lanh khí nén trên dầu, kết hợp các tính năng của công nghệ thủy lực và khí nén để mang lại chuyển động mượt mà và được kiểm soát. Chúng sử dụng khí nén làm môi chất dẫn động để di chuyển pít-tông, từ đó tác dụng lực lên chất lỏng thủy lực để tăng độ chính xác và công suất. Thiết kế lai này lý tưởng cho các ứng dụng cần cả tốc độ cao và lực đầu ra chính xác, chẳng hạn như thiết bị ép, tạo hình hoặc nâng hạ tự động. Hệ thống kín giúp giảm thiểu ô nhiễm và hạn chế rò rỉ chất lỏng.

Xi lanh khí nén đa lực

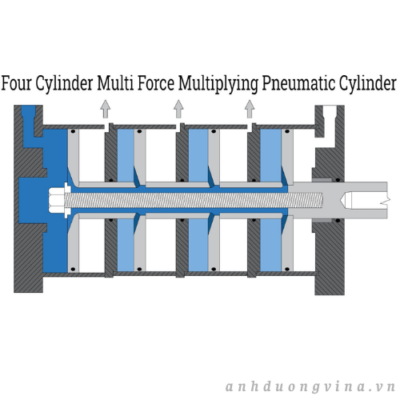

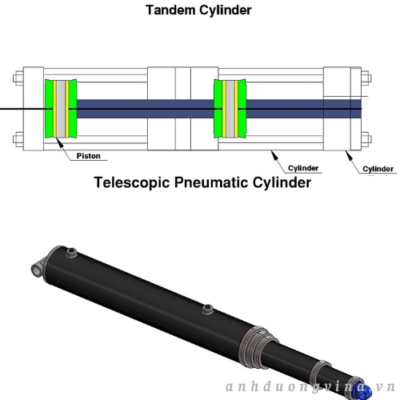

Xi lanh khí nén đa lực – đôi khi được gọi là xi lanh nhiều tầng hoặc xi lanh song song – có cấu tạo gồm nhiều xi lanh được kết nối với nhau, có chung đường dẫn khí bên trong và một thanh piston chung. Mỗi piston bổ sung sẽ làm tăng tổng lực đầu ra, thường tạo ra lực lớn hơn từ 2 đến 4 lần so với xi lanh một piston tiêu chuẩn có cùng đường kính lỗ. Các bộ truyền động chuyên dụng này đáp ứng nhu cầu trong sản xuất công nghiệp nặng, đột dập, dập khuôn và bất kỳ công việc nào mà thiết kế nhỏ gọn, tiết kiệm không gian phải cung cấp lực khí nén tối đa.

Xi lanh khí nén quay

Xi lanh quay, hay bộ truyền động quay khí nén , được thiết kế để chuyển đổi năng lượng của khí nén thành chuyển động quay hoặc mô-men xoắn. ​​Không giống như bộ truyền động tuyến tính, xi lanh quay tạo ra sự dịch chuyển góc để dẫn động các cơ cấu trong không gian hạn hẹp hoặc máy móc nhỏ gọn. Thường được chế tạo dưới dạng xi lanh tác động kép nhỏ, chúng tạo ra lực theo cả hai chiều thuận và ngược chiều kim đồng hồ. Thanh piston thường có cấu hình quay hoặc ăn khớp với bánh răng trục vít, giúp tạo ra chuyển động quay trơn tru và được kiểm soát, thích hợp sử dụng trong robot, điều khiển van, hệ thống phân loại và định vị.

Bộ truyền động quay sử dụng một hoặc nhiều piston bên trong các buồng khí chuyên dụng, tạo ra mô-men xoắn đáng kể so với kích thước và diện tích nhỏ gọn của chúng. Chúng được bịt kín để chống lại các chất gây ô nhiễm và có cấu trúc đơn giản, chắc chắn, lý tưởng cho các môi trường công nghiệp khắc nghiệt. Nhu cầu bảo trì giảm và tuổi thọ cao là kết quả của vỏ liền khối, khép kín. Thông thường, bộ truyền động quay được chia thành hai loại—bộ truyền động bánh răng và thanh răng và bộ truyền động cánh quạt—mỗi loại có những lợi ích cơ học riêng biệt để điều khiển quay chính xác.

Xi lanh khí nén song song

Xi lanh khí nén song song, đôi khi được gọi là xi lanh kết hợp hoặc xi lanh lực kép, bao gồm hai xi lanh tác động kép riêng biệt được bố trí nối tiếp trên một thanh piston duy nhất. Thiết kế này cung cấp lực gấp đôi so với xi lanh đơn, mang đến giải pháp nhỏ gọn khi không gian lắp đặt bị hạn chế nhưng cần lực tác động cao hơn. Xi lanh song song rất phù hợp cho các ứng dụng như kẹp nặng, các thao tác ép hoặc thiết bị gắp và đặt có yêu cầu cao.

Xi lanh khí nén dạng ống lồng

Xi lanh thủy lực dạng ống lồng được thiết kế để có chiều dài hành trình cực lớn trong một kích thước nhỏ gọn. Cấu tạo của chúng bao gồm một loạt các đoạn ống lồng vào nhau, với ống nhỏ nhất đóng vai trò là cần piston. Khi không khí nén đi vào xi lanh, mỗi ống sẽ giãn ra tuần tự, làm tăng đáng kể chiều dài tổng thể. Khi thu lại, các ống sẽ gập lại vào nhau, tiết kiệm không gian lắp đặt quý giá. Xi lanh khí nén dạng ống lồng có thể được thiết kế là loại tác động đơn hoặc tác động kép, nhưng thiết kế này thường được tìm thấy ở xi lanh thủy lực hơn là xi lanh khí nén. Các ứng dụng điển hình bao gồm xe tải tự đổ, xe nâng trên không và thiết bị công nghiệp yêu cầu tầm với thay đổi.

Xi lanh khí nén thanh truyền

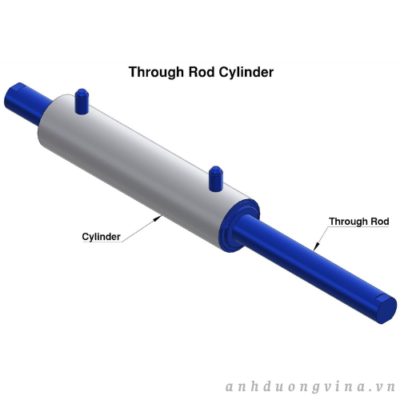

Xi lanh kiểu cần xuyên có cần piston kéo dài từ cả hai đầu của thân xi lanh, giúp việc kéo dài và thu hồi diễn ra đối xứng. Cấu hình này đảm bảo lực và tốc độ đầu ra bằng nhau trong cả hai hướng hành trình, điều này rất quan trọng đối với các ứng dụng yêu cầu chuyển động nhất quán, chẳng hạn như định lượng, nâng hạ đồng bộ hoặc các tác vụ căng. Thiết kế cần xuyên cũng được đánh giá cao vì cải thiện độ ổn định và tăng độ chính xác trong các hệ thống dẫn hướng tuyến tính.

Có hai loại bộ truyền động khí nén quay chính:

Xi lanh quay kiểu bánh răng và thanh răng

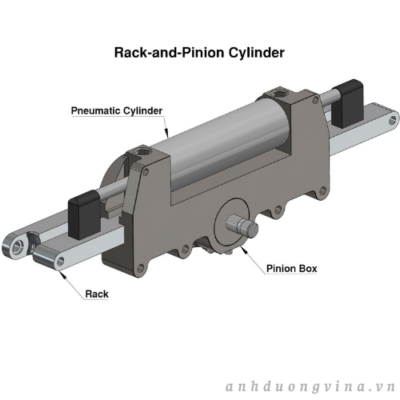

Xi lanh bánh răng và thanh răng hoạt động bằng cách truyền lực từ một piston tuyến tính đến một bánh răng trụ quay thông qua một thanh răng tuyến tính có răng. Khi khí nén tác động lên piston, thanh răng sẽ dẫn động bánh răng trụ, tạo ra chuyển động quay. Thông thường, người ta sử dụng hai bộ thanh răng và piston ở cả hai phía của bánh răng trụ để tăng mô-men xoắn đầu ra và độ ổn định. Thiết kế này cung cấp chuyển động góc chính xác và có thể lặp lại, làm cho nó tối ưu cho tự động hóa cơ khí, đóng gói và máy móc định vị quay.

Bộ truyền động cánh quạt

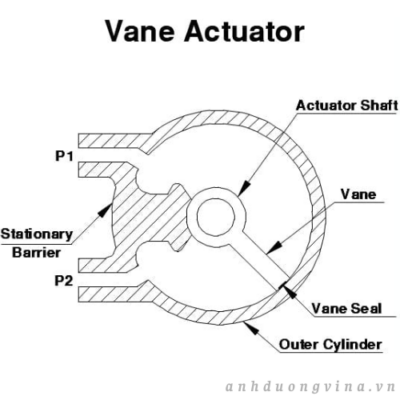

Bộ truyền động cánh gạt sử dụng một cánh gạt được gắn trên khớp xoay, gắn trực tiếp vào trục đầu ra bên trong vỏ. Khi không khí nén được đưa vào một phía của cánh gạt, nó tạo ra sự chênh lệch áp suất, khiến trục và cánh gạt quay. Đồng thời, không khí thải được thoát ra từ buồng đối diện. Bộ truyền động cánh gạt có thể sử dụng cánh gạt đơn hoặc đôi để điều chỉnh mô-men xoắn đầu ra và góc quay, làm cho chúng phù hợp với việc dịch chuyển góc nhanh và có kiểm soát trong kẹp khí nén, bàn xoay và trạm lắp ráp.



Xi lanh khí nén hàn

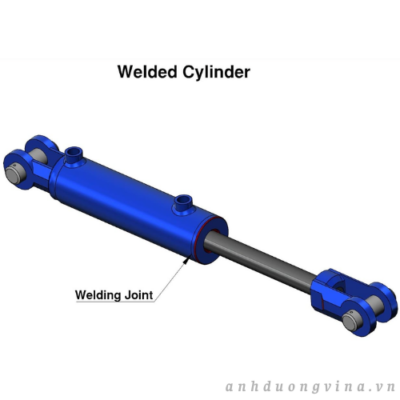

Các xi lanh hàn có nắp chụp ở hai đầu được hàn trực tiếp vào thân xi lanh, loại bỏ nhu cầu sử dụng thanh giằng trong nhiều thiết kế truyền thống. Cấu trúc này tạo ra một bộ truyền động khí nén nhỏ gọn và chắc chắn hơn, có khả năng chịu được áp suất không khí bên trong cao hơn và bền bỉ trong môi trường khắc nghiệt. Kích thước nhỏ gọn của xi lanh hàn cho phép tích hợp vào các ứng dụng cần tiết kiệm không gian như thiết bị di động và hệ thống chuyển đổi thủy lực. Tuy nhiên, cấu trúc hàn vĩnh viễn làm phức tạp việc tháo lắp và sửa chữa, vì vậy chúng phù hợp nhất cho các hệ thống đáng tin cậy, ít cần bảo trì.

Tóm lại, việc lựa chọn xi lanh khí nén phù hợp đòi hỏi phải xem xét các yếu tố như tải trọng, tốc độ, chiều dài hành trình, độ chính xác, lượng khí tiêu thụ, các ràng buộc lắp đặt và ứng dụng dự định. Cho dù bạn cần xi lanh khí nén tuyến tính tiêu chuẩn, bộ truyền động không cần cần piston, bộ truyền động khí nén quay hay xi lanh nhân lực nhiều tầng, việc hiểu rõ các loại này sẽ giúp đảm bảo hoạt động hiệu quả và tuổi thọ lâu dài cho hệ thống tự động hóa của bạn.

Câu hỏi thường gặp

Xi lanh khí nén là gì và nó hoạt động như thế nào?

Xi lanh khí nén là thiết bị chuyển đổi khí nén thành lực và chuyển động tuyến tính. Nó di chuyển một pít tông bên trong xi lanh, truyền năng lượng thông qua cần pít tông để thực hiện các tác vụ như kẹp, nâng hoặc di chuyển thiết bị.

Các bộ phận chính của một xi lanh khí nén là gì?

Các bộ phận chính bao gồm lỗ khoan, nắp chụp đầu, piston, thanh piston, gioăng, vòng dẫn hướng, thanh giằng, cảm biến và cơ cấu giảm chấn. Mỗi bộ phận đóng một vai trò cụ thể trong việc tạo ra, truyền tải và kiểm soát lực trong quá trình hoạt động của xi lanh.

Xi lanh khí nén tác động đơn và tác động kép khác nhau như thế nào?

Xi lanh tác động đơn sử dụng khí nén để chuyển động theo một hướng, kết hợp với lò xo để hồi vị. Xi lanh tác động kép sử dụng áp suất khí luân phiên ở cả hai phía của pít tông để chuyển động theo cả hai hướng, tạo ra lực mạnh hơn và linh hoạt hơn.

Xi lanh khí nén không cần cần đẩy mang lại những ưu điểm gì?

Xi lanh khí nén không cần cần đẩy cung cấp hành trình dài hơn trong một thiết kế nhỏ gọn, giúp tiết kiệm không gian. Chúng sử dụng một piston bên trong được kết nối với một giá đỡ bên ngoài, lý tưởng cho các ứng dụng có hạn chế về không gian hoặc yêu cầu tầm với mở rộng.

Loại xi lanh khí nén nào là tốt nhất cho các ứng dụng cần lực mạnh hoặc độ chính xác cao?

Các loại xi lanh nhân lực đa cấp (nối tiếp), xi lanh khí nén thủy lực và bộ truyền động quay nổi bật trong việc cung cấp lực mạnh hoặc điều khiển chính xác. Việc lựa chọn phụ thuộc vào lực cần thiết, độ chính xác và không gian lắp đặt sẵn có.

Tôi cần cân nhắc những gì khi tìm mua xi lanh khí nén cho tự động hóa công nghiệp?

Hãy xem xét loại xi lanh, đường kính và hành trình piston, kiểu lắp đặt, áp suất hoạt động, vật liệu và các tính năng đặc biệt như giảm chấn điều chỉnh được hoặc cảm biến. Chọn xi lanh phù hợp với thiết bị của bạn, đảm bảo hoạt động hiệu quả và tuổi thọ cao.

Các phương pháp lắp đặt xi lanh khí nén khác nhau là gì?

Dưới đây là các loại xi lanh khí nén được phân loại theo kiểu lắp đặt. Việc lựa chọn kiểu lắp đặt ảnh hưởng đáng kể đến hiệu suất, độ bền và độ tin cậy tổng thể của xi lanh.

Giá đỡ tâm trục

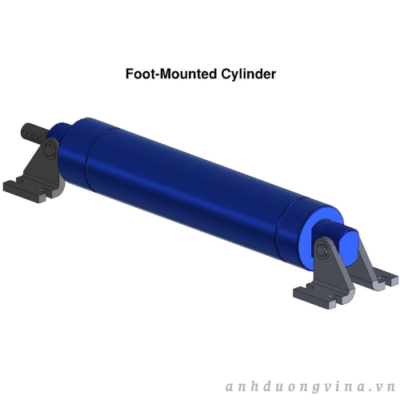

Giá đỡ tâm trục được thiết kế để đỡ các tải trọng thẳng hàng với đường tâm của xi lanh khí nén. Các giá đỡ này phù hợp cho cả ứng dụng đẩy và kéo, phân bổ đều tải trọng trên các bu lông lắp đặt và giảm thiểu tải trọng ngang. Các loại xi lanh khí nén thuộc loại này bao gồm:

Xi lanh thanh giằng

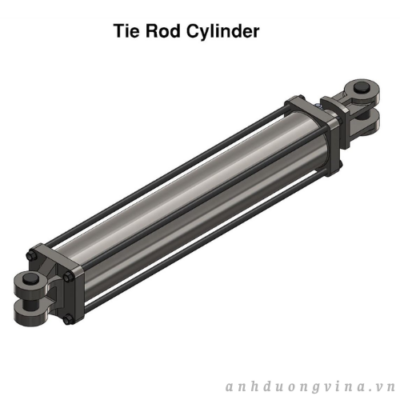

Xi lanh thanh giằng nổi tiếng với khả năng chịu áp suất bên trong cao và là loại xi lanh khí nén được sử dụng phổ biến nhất về kiểu lắp đặt. Các xi lanh này có các thanh giằng kéo dài qua các đầu bịt, cho phép chúng được gắn chắc chắn trên bề mặt hoặc máy móc. Chúng hấp thụ lực đẩy hoặc kéo đối xứng dọc theo đường tâm, giúp giảm thiểu ứng suất cắt trên các bu lông lắp đặt.

Xi lanh có mặt bích

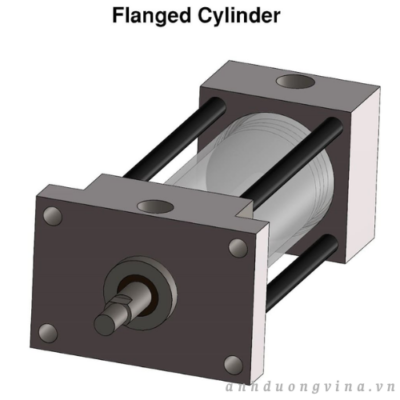

Xi lanh có mặt bích được trang bị một mặt bích gắn trên một trong hai đầu nắp, giúp truyền lực hiệu quả theo đường tâm và đảm bảo lắp đặt ổn định. Thông thường, mặt bích được gắn vào đầu nắp trước đối với các ứng dụng kéo hoặc vào đầu nắp sau đối với các ứng dụng đẩy. Tuy nhiên, xi lanh có mặt bích ít chịu được sự lệch trục hơn.

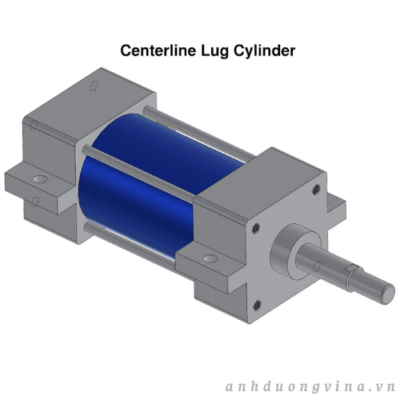

Xi lanh tai tâm

Các xi lanh có tai gắn tâm được lắp đặt bằng các chốt đặt ở điểm giữa của mỗi nắp đầu. Thiết kế này cho phép xi lanh hấp thụ lực đồng đều dọc theo đường tâm của nó, rất phù hợp cho các ứng dụng yêu cầu lực tác dụng theo đường thẳng. Đối với các trường hợp áp suất cao hoặc va đập mạnh, nên sử dụng các chốt định vị để cố định chắc chắn xi lanh vào bề mặt lắp đặt.

Giá đỡ bên hông

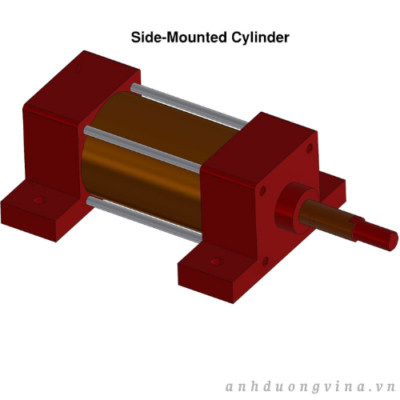

Kiểu lắp đặt bên hông đề cập đến các kiểu lắp đặt trong đó bề mặt lắp đặt lệch khỏi đường tâm của xi lanh. Xi lanh có thể được cố định ở hai bên của nắp chụp đầu ( xi lanh lắp đặt bên hông ) hoặc ở phía trước và phía sau của xi lanh ( xi lanh lắp đặt chân đế ). Cấu hình lắp đặt này khiến xi lanh dễ bị chịu tải trọng momen, có thể gây ra hiện tượng xoay quanh các bu lông lắp đặt. Để giảm thiểu vấn đề này, điều quan trọng là chiều dài hành trình và đường kính lỗ xi ​​lanh phải bằng nhau. Xi lanh có đường kính lỗ lớn và hành trình ngắn hơn có thể chịu ứng suất cao hơn trên các bu lông lắp đặt, dẫn đến hiện tượng xoay và có khả năng bị lệch.

Giá đỡ xoay

Xi lanh gắn trục xoay cho phép điều chỉnh độ lệch trong một mặt phẳng duy nhất, giúp khắc phục khi xi lanh không được căn chỉnh hoàn hảo hoặc khi tải trọng di chuyển theo đường không tuyến tính. Các loại giá đỡ này cung cấp sự tự do quay cho xi lanh. Tuy nhiên, cần tránh độ lệch quá mức để ngăn ngừa ứng suất uốn quá mức và sự biến dạng của cần piston.

Góc tác động ảnh hưởng đến lực truyền bởi xi lanh khí nén, có thể được tính bằng tích của lực tạo ra và sin của góc tác động.

Xi lanh khí nén gắn trên trục xoay có hai loại khác nhau:

• Xi lanh khí nén gắn bằng khớp nối chữ U: Một khớp nối chữ U cái được bắt vít vào nắp sau của xi lanh khí nén. Nó có một rãnh khớp với chốt của khớp nối chữ U đực. Xi lanh được lắp ráp vào khớp nối chữ U đực, được cố định vào một bề mặt. Điều này cho phép xi lanh quay quanh chốt khớp nối chữ U trong khi cần piston truyền tải trọng. Các bu lông chịu ứng suất cắt trong quá trình vận hành xi lanh.
• Xi lanh khí nén gắn trục quay: Trong kiểu lắp đặt này, các xi lanh được gắn ở nắp trước, nắp sau hoặc ở vị trí trung gian bằng cách ghim chúng vào một giá đỡ trục quay được cố định trên một bề mặt. Giống như xi lanh gắn bằng càng cua, xi lanh gắn trục quay cho phép quay quanh các chốt trục quay. Các chốt trục quay được thiết kế để chịu ứng suất cắt và phải được lắp chặt vào giá đỡ để giảm ứng suất uốn.

Các tiêu chuẩn ISO dành cho xi lanh khí nén là gì?

Một số xi lanh khí nén tuân thủ các tiêu chuẩn ISO, đảm bảo khả năng tương thích với nhiều bộ phận máy móc, phương pháp kết nối, giá đỡ và phụ kiện khác nhau. Bằng cách tuân thủ các tiêu chuẩn này, các nhà sản xuất giúp khách hàng dễ dàng tìm thấy các xi lanh khí nén phù hợp với nhu cầu cụ thể của họ.

Dưới đây là một số tiêu chuẩn ISO dành cho xi lanh khí nén:

ISO 15552

Tiêu chuẩn ISO 15552 quy định các kích thước thiết yếu cho xi lanh khí nén một và hai cần, bao gồm cả những loại có cảm biến từ. Tiêu chuẩn này áp dụng cho các xi lanh có áp suất định mức tối đa 10 bar và đường kính lỗ từ 32 mm đến 320 mm.

ISO 6432

Tiêu chuẩn ISO 6432 áp dụng cho các xi lanh khí nén một cần nhỏ gọn, cụ thể là những xi lanh có đường kính lỗ từ 8 mm đến 25 mm và áp suất định mức tối đa 10 bar.

ISO 21287

Tiêu chuẩn ISO 21287 áp dụng cho các xi lanh khí nén nhỏ gọn một cần, cả loại có và không có tính năng từ tính, với đường kính lỗ từ 20 mm đến 100 mm và áp suất định mức tối đa 10 bar. Các xi lanh này không có bộ giảm chấn điều chỉnh được; thay vào đó, chúng sử dụng các bộ phận giảm chấn bằng cao su để hấp thụ xung lực. Đối với các xi lanh có đường kính lỗ từ 32 mm đến 100 mm, có thể sử dụng các đầu nối tuân thủ tiêu chuẩn ISO 15552.

ISO 8139

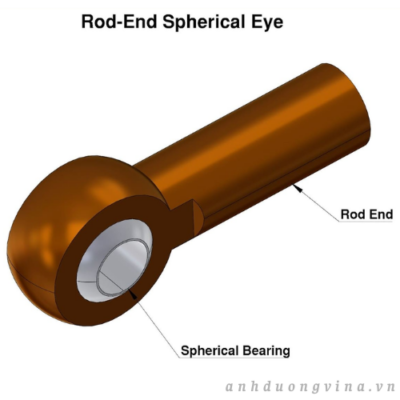

Tiêu chuẩn ISO 8139 quy định kích thước lắp đặt cho các khớp cầu đầu cần piston dùng cho xi lanh khí nén. Các khớp cầu này có ren ngoài hoặc ren trong cho phép chúng kết nối với cần piston có ren. Chúng cũng có thể được sử dụng để gắn xi lanh vào một bề mặt. Thông thường, chúng được gắn vào nắp sau của xi lanh, với một chốt nối dạng càng cua được luồn qua tâm, cho phép chuyển động quay quanh chốt.

Các khớp cầu đầu cần tuân thủ tiêu chuẩn ISO 8139 được thiết kế để chịu được áp suất lên đến 10 bar và tương thích với các xi lanh khí nén đáp ứng các tiêu chuẩn ISO 15552, ISO 6432 và ISO 6430.

ISO 8140

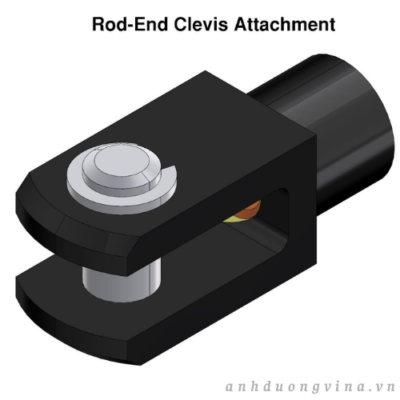

Tiêu chuẩn ISO 8140 quy định kích thước lắp đặt cho các khớp nối càng nối dùng với xi lanh khí nén. Các khớp nối càng nối này có hình dạng giống như cái nĩa, cho phép chúng được kết nối với tải trọng hoặc được sử dụng để cố định xi lanh vào bề mặt.

Tóm tắt

• Xi lanh khí nén là thiết bị cơ khí tạo ra lực bằng cách sử dụng năng lượng từ không khí nén.
• Các bộ phận chính của xi lanh khí nén bao gồm thân xi lanh, piston và cần piston. Hệ thống giảm chấn, gioăng, vòng dẫn hướng, cảm biến và thanh giằng giúp tăng hiệu suất và kéo dài tuổi thọ của xi lanh khí nén.
• Xi lanh khí nén chủ yếu được phân loại thành xi lanh tác động đơn và xi lanh tác động kép.
• Xi lanh tác động đơn chỉ tạo ra lực theo một hướng. Piston của chúng trở về vị trí ban đầu nhờ lực lò xo, trọng lực hoặc tải trọng bên ngoài.
• Trong các xi lanh tác động kép, không khí nén có thể được đưa vào cả hai phía của xi lanh. Piston của chúng trở lại vị trí ban đầu bằng cách cung cấp không khí nén ở phía bên kia của piston.
• Các loại xi lanh khí nén khác bao gồm xi lanh lồng nhau, xi lanh không cần cần piston, xi lanh song song, xi lanh có cần piston xuyên suốt, xi lanh quay và xi lanh hàn.
• Các kiểu lắp đặt xi lanh khí nén bao gồm: lắp đặt tâm trục, lắp đặt bên hông và lắp đặt xoay.
• Các tiêu chuẩn ISO cho phép thay thế lẫn nhau các xi lanh khí nén. Một số tiêu chuẩn ISO quy định về xi lanh khí nén là ISO 15552, ISO 6432 và ISO 21287. ISO 8139 và ISO 8140 là một số tiêu chuẩn ISO áp dụng cho các phụ kiện đầu cần xi lanh khí nén.
