Vòng bi: Các loại, ứng dụng, thiết kế và lợi ích

Thiết kế và chức năng của vòng bi là gì?

Chương này sẽ tìm hiểu về thiết kế, cấu trúc và mục đích của vòng bi.

Tìm hiểu về vòng bi

Vòng bi cầu là loại vòng bi có các phần tử lăn được tạo ra để chịu tải, giảm ma sát và định vị các bộ phận chuyển động bên trong máy móc, giúp chuyển động trơn tru.



Ổ bi sử dụng hai vòng riêng biệt hoặc “vòng ngoài” để giảm thiểu tiếp xúc bề mặt và ma sát giữa các bộ phận chuyển động. Chuyển động lăn của các viên bi làm giảm hệ số ma sát so với các bề mặt phẳng chuyển động đối diện nhau.

Thiết kế ổ bi

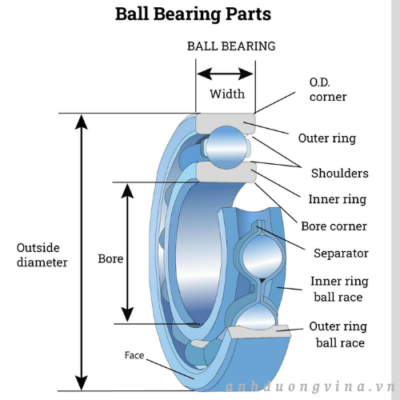

Vòng bi cầu bao gồm bốn thành phần chính: hai vòng ngoài (vòng đai), các viên bi (các phần tử lăn) và vòng giữ (giúp giữ cho các viên bi cách nhau). Vòng bi cầu tiếp xúc góc và vòng bi cầu hướng tâm bao gồm một vòng trong và một vòng ngoài, được thiết kế để chịu tải trọng hướng tâm, tác dụng vuông góc với trục quay.



Vòng ngoài cố định được đặt trong khung để truyền tải tải trọng hướng tâm. Vòng trong, gắn với trục quay, có chức năng đỡ và điều khiển hướng quay của trục. Các phần tử lăn đóng vai trò quan trọng trong việc chịu tải và phân tán tải trọng trên các rãnh lăn.

Các phần tử này quay với tốc độ khác nhau so với tốc độ của vòng trong nhưng vẫn quay quanh vòng trong. Vòng phân cách đóng vai trò như một bộ phận đệm để ngăn các viên bi va chạm. Được đặt giữa các viên bi, nó ngăn chặn sự tiếp xúc. Ổ trục chặn được thiết kế để chịu tải trọng song song với trục quay (tải trọng hướng trục), bao gồm hai vòng có kích thước bằng nhau.

Vật liệu được sử dụng trong vòng bi

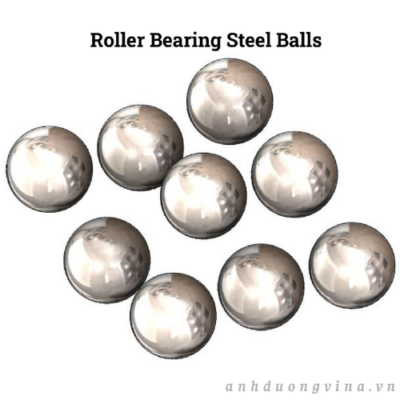

Vật liệu chế tạo bi trong ổ lăn rất đa dạng, chủ yếu là để phù hợp với vật liệu của vòng bi nhằm đảm bảo hiệu suất tối ưu. Sự phù hợp này rất quan trọng, đặc biệt khi ổ bi trải qua quá trình gia nhiệt hoặc làm nguội. Dưới đây là các vật liệu phổ biến được sử dụng cho ổ bi và khả năng tương thích của chúng với vật liệu của vòng bi:

Thép ổ bi lăn 1.3505/100Cr6

Vòng bi thép thường sử dụng các viên bi thép đã được tôi cứng. Thép crom, với hàm lượng carbon khoảng 1% và crom khoảng 1,5%, được ưa chuộng nhờ hiệu suất mạnh mẽ và độ bền cao.



Bi thép crom mactenxit tăng cường độ ổn định và độ bền cho hoạt động liên tục, mang lại khả năng chống mài mòn. Thép ổ bi, được sử dụng trong các con lăn kim và con lăn trụ, cung cấp độ bền và khả năng chống ăn mòn cho các ứng dụng đòi hỏi cao.

Thép không gỉ 1.4401 và 14401

Được sử dụng trong vòng bi nhựa, vật liệu này bao gồm các viên bi thép không gỉ không tôi cứng, có khả năng chống ăn mòn bởi nước mặn và kiềm. So với các viên bi thép tôi cứng, viên bi thép không gỉ tương thích hơn với vòng nhựa. Độ bền của nhựa quyết định khả năng chịu tải tối đa. Viên bi thép không gỉ tiết kiệm hơn so với viên bi thủy tinh.

Ly soda-vôi

Đối với vòng bi không chứa kim loại, bi thủy tinh, đặc biệt là thủy tinh soda-lime, có khả năng kháng hóa chất. Được sử dụng trong các ứng dụng thông thường như chai lọ, thủy tinh soda-lime phù hợp với môi trường có tác động hóa học nhẹ nhưng không lý tưởng cho điều kiện hóa học khắc nghiệt. Nó đôi khi được gọi là “thủy tinh chanh” do màu xanh lục nhạt của nó.

Thủy tinh borosilicat

Thủy tinh borosilicat, mặc dù đắt hơn thủy tinh soda-lime, nhưng có khả năng kháng hóa chất tuyệt vời và phù hợp với các ứng dụng liên quan đến axit mạnh. Các lợi ích bao gồm:

• Khả năng chịu nhiệt vượt trội và khả năng thích ứng với sự thay đổi nhiệt độ.
• Tính ổn định cơ học
• Hệ số giãn nở tuyến tính rất thấp

Nhôm oxit

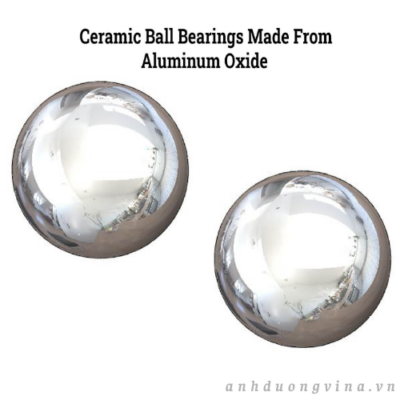

Vòng bi gốm sử dụng các viên bi oxit nhôm. Loại gốm nhẹ này có các đặc tính như khả năng chống ăn mòn, mài mòn và chịu nhiệt độ cao.

Chúng có khả năng chống ăn mòn bởi nước, axit và dung dịch muối nhưng không chịu được axit clohydric và axit flohydric, kiềm mạnh và axit sulfuric ấm. Với đặc tính tự bôi trơn và cách điện, các loại gốm màu trắng đến màu ngà này đáp ứng tiêu chuẩn ASTM F 2094 Loại II/III.

Silicon Nitride

Các viên bi gốm silicon nitride nhẹ, bền và chống ăn mòn. Mặc dù chúng chịu được nhiều dung dịch axit và bazơ, nhưng một số chất ăn mòn có thể ảnh hưởng đến chúng. Silicon nitride có khả năng cách điện, tự bôi trơn và chịu được sự thay đổi nhiệt độ, giúp tăng hiệu suất mặc dù đắt hơn so với nhôm oxit. Thường có màu đen với sắc ngọc trai, các đặc tính ưu việt của chúng khiến chúng trở thành lựa chọn cao cấp.

Thông số kỹ thuật vòng bi

Các thông số kỹ thuật chính của vòng bi bao gồm kích thước và đặc tính hoạt động, được mô tả chi tiết bên dưới.

Kích thước vòng bi

Khi lựa chọn vòng bi, hãy xem xét các kích thước quan trọng sau:

• Đường kính lỗ

  Sử dụng hệ thống tiêu chuẩn, kích thước lỗ khoan hệ mét được xác định. Nhân kích thước lỗ khoan từ 04 trở lên với 5 để xác định milimét. Đối với lỗ khoan lục giác, điều này đề cập đến phép đo khoảng cách giữa hai mặt phẳng. Đối với ổ bi côn, hãy tham khảo đường kính nhỏ hơn.

• Đường kính ngoài

  Nếu được đặt trong vỏ bọc, đường kính ngoài bao gồm cả vỏ bọc nhưng không bao gồm mặt bích trong trường hợp ổ trục có mặt bích. Chiều rộng vòng ngoài thể hiện toàn bộ chiều rộng bên ngoài của ổ trục.

• Chiều rộng tổng thể

  Nếu có, vòng khóa sẽ trở thành một phần của toàn bộ chiều rộng của cụm ổ trục.

Thông số vận hành

• Các ổ trục được bôi trơn bằng mỡ có tốc độ định mức thấp hơn so với các ổ trục được bôi trơn bằng dầu.
• Lực đẩy động (tải trọng trục) là tải trọng trục không đổi mà một nhóm ổ trục giống hệt nhau với vòng ngoài cố định có thể chịu được trong khoảng một triệu vòng quay lý thuyết của vòng trong.
• Tải trọng hướng tâm động là tải trọng không đổi mà một nhóm ổ trục giống hệt nhau với vòng ngoài cố định phải chịu được một triệu vòng quay của vòng trong.

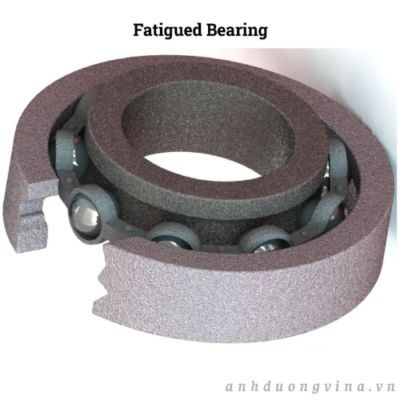

Tải trọng, độ mỏi và tuổi thọ của ổ bi

Để tối ưu hóa tuổi thọ ổ bi, cần giảm thiểu sự tiếp xúc giữa các viên bi và rãnh lăn, đồng thời đảm bảo bôi trơn tốt. Ổ bi chịu được tải trọng động và tĩnh, tải trọng hướng tâm và tải trọng hướng trục. Việc xem xét các biến số này rất quan trọng để xác định tải trọng hoạt động của ổ bi.



Chúng chịu được tải trọng động và hướng tâm cao hơn nhưng tải trọng tĩnh và hướng trục thấp hơn. Dấu hiệu đầu tiên của biến dạng phi đàn hồi xuất hiện dưới dạng các vùng bị bẹp trên các viên bi, cản trở sự quay. Tuổi thọ của ổ bi phụ thuộc vào tốc độ, tải trọng và điều kiện môi trường. Các tiêu chuẩn công nghiệp cho thấy chúng có thể hoạt động đến một triệu vòng quay, duy trì chức năng trong 90% trường hợp, hiện tượng này được gọi là mỏi ổ bi.

Chức năng của vòng bi

Vòng bi cầu giúp giảm ma sát quay đồng thời chịu được tải trọng hướng trục và hướng tâm. Bằng cách sử dụng hai vòng để chứa các viên bi truyền tải trọng, một vòng thường được gắn cố định vào cụm quay như trục, trong khi vòng còn lại đứng yên.

Khi một vòng bi quay, các viên bi cũng quay theo. Chuyển động lăn của chúng giúp giảm thiểu ma sát so với hai bề mặt phẳng tiếp xúc với nhau. Mặc dù khả năng chịu tải thấp hơn do diện tích tiếp xúc giữa vòng bi và các viên bi nhỏ hơn, nhưng chúng cho phép một số sai lệch nhỏ giữa vòng bi trong và vòng bi ngoài.

Câu hỏi thường gặp

Các thành phần thiết yếu của một ổ bi là gì?

Các bộ phận chính bao gồm hai vòng bi (vòng trong và vòng ngoài), các viên bi đóng vai trò là các phần tử lăn, và một vòng giữ hoặc vòng phân cách ngăn các viên bi va chạm. Chúng hoạt động cùng nhau để chịu tải và giảm ma sát.

Vòng bi giúp giảm ma sát và chịu tải như thế nào?

Vòng bi sử dụng các viên bi lăn giữa hai vòng để giảm thiểu diện tích tiếp xúc. Chuyển động lăn của các viên bi làm giảm hệ số ma sát và chịu được cả tải trọng hướng tâm và hướng trục trong các bộ phận máy móc chuyển động.

Những vật liệu nào làm vòng bi có khả năng chống ăn mòn hoặc chịu nhiệt độ cao tốt nhất?

Thép không gỉ có khả năng chống ăn mòn, thủy tinh soda-lime có khả năng kháng hóa chất nhẹ, thủy tinh borosilicate chịu được nhiệt và axit, còn gốm sứ như oxit nhôm hoặc nitrua silic chịu được nhiệt độ cao và có khả năng kháng hóa chất.

Các loại vòng bi chính là gì và chúng thích hợp sử dụng cho những mục đích nào?

Các loại ổ trục bao gồm ổ trục tiếp xúc góc, ổ trục rãnh sâu, ổ trục kép, ổ trục lai, ổ trục thu nhỏ, ổ trục chính xác, ổ trục tự căn chỉnh và ổ trục chặn. Chúng được sử dụng trong các ứng dụng hàng không vũ trụ, ô tô, y tế, hàng tiêu dùng và máy móc, được lựa chọn dựa trên loại tải và yêu cầu độ chính xác.

Vòng bi tự căn chỉnh giúp khắc phục tình trạng lệch trục như thế nào?

Ổ bi tự căn chỉnh có hai hàng bi và một vòng ngoài hình cầu, cho phép tự động bù trừ độ lệch trục hoặc sai sót khi lắp đặt. Điều này giúp giảm rung động và tiếng ồn, cải thiện độ tin cậy của máy móc.

Có loại vòng bi chuyên dụng nào dành cho các ứng dụng hàng không vũ trụ hoặc ô tô không?

Đúng vậy, vòng bi dùng trong khung máy bay, hệ thống điều khiển máy bay và ngành ô tô được thiết kế đáp ứng các yêu cầu cụ thể. Ứng dụng hàng không vũ trụ đòi hỏi cấu trúc chắc chắn cho động cơ phản lực và máy bay trực thăng, trong khi vòng bi ô tô được chế tạo riêng cho nhu cầu của từng loại xe.

Các loại vòng bi khác nhau?

Chương này cung cấp tổng quan chuyên sâu về các loại vòng bi khác nhau được sử dụng trong nhiều ngành công nghiệp. Hiểu rõ đặc điểm, thiết kế và ưu điểm của từng loại vòng bi giúp các kỹ sư, nhà thiết kế và người quản lý mua hàng lựa chọn giải pháp phù hợp cho hệ thống cơ khí của họ, đảm bảo hiệu suất tối ưu, độ tin cậy và hiệu quả chi phí.

Vòng bi cầu tiếp xúc góc

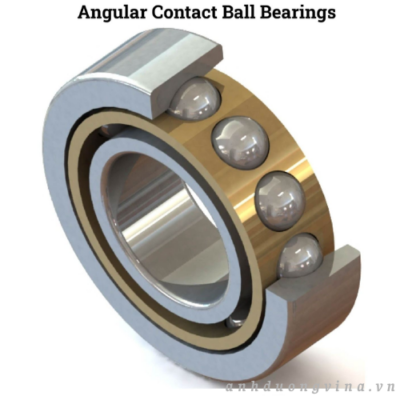

Ổ bi tiếp xúc góc là loại ổ bi được chế tạo chính xác, có rãnh lăn trên cả vòng trong và vòng ngoài, được bố trí lệch nhau dọc theo trục ổ bi. Sự lệch nhau này cho phép chúng chịu được tải trọng kết hợp—hỗ trợ đồng thời cả lực hướng trục (lực đẩy) và lực hướng tâm—điều này làm cho chúng lý tưởng cho các ứng dụng tốc độ cao như trục chính máy công cụ, máy bơm và hộp số ô tô. Cấu trúc đặc biệt của chúng giúp giảm ma sát và tăng độ chính xác quay, đáp ứng nhu cầu của các ứng dụng yêu cầu định vị trục chính xác.

Có nhiều cấu hình khác nhau, vòng bi cầu tiếp xúc góc có thể được trang bị tấm chắn hoặc vòng đệm để bảo vệ khỏi các chất gây ô nhiễm và duy trì tính toàn vẹn của chất bôi trơn. Các tùy chọn vật liệu bao gồm vật liệu lai gốm, thép không gỉ, mạ cadmium và nhựa – mỗi loại đều mang lại sự kết hợp độc đáo giữa khả năng chống ăn mòn, tiết kiệm trọng lượng và khả năng chịu tải. Lớp phủ bề mặt như mạ crom giúp tăng cường độ bền trong môi trường khắc nghiệt. Vòng bi có thể được bôi trơn trước, bôi trơn lại hoặc sử dụng chất bôi trơn rắn để kéo dài thời gian sử dụng. Các lĩnh vực ứng dụng chính bao gồm hàng không vũ trụ, robot công nghiệp và thiết bị sản xuất chính xác.

• Ổ trục tiếp xúc góc một hàng: Loại ổ trục này có một hàng bi, cung cấp khả năng chịu tải cao chủ yếu theo một hướng tải trọng trục. Thường được sử dụng theo cặp để đạt được khả năng chịu tải trọng trục hai chiều, cấu trúc không thể tách rời của chúng góp phần vào độ cứng vững và độ chính xác của kết cấu.
• Vòng bi cầu tiếp xúc góc hai hàng: Loại vòng bi này tích hợp chức năng của hai vòng bi một hàng, mang lại khả năng chịu tải hướng tâm và hướng trục mạnh mẽ đồng thời tiết kiệm không gian theo trục. Thiết kế nhỏ gọn và độ cứng cao của chúng phù hợp với các ứng dụng đòi hỏi khắt khe như động cơ điện, hộp số và máy bơm.
• Ổ trục tiếp xúc góc bốn điểm: Được thiết kế đặc biệt để chịu tải trọng hướng trục đáng kể từ mọi hướng, chúng dễ dàng tháo rời và tiết kiệm không gian. Chúng hoạt động xuất sắc trong các bàn xoay, máy móc hạng nặng và các cụm lắp ráp hàng không vũ trụ, nơi có điều kiện tải trọng kết hợp.

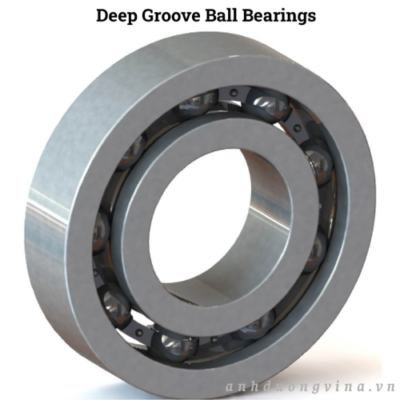

Vòng bi rãnh sâu

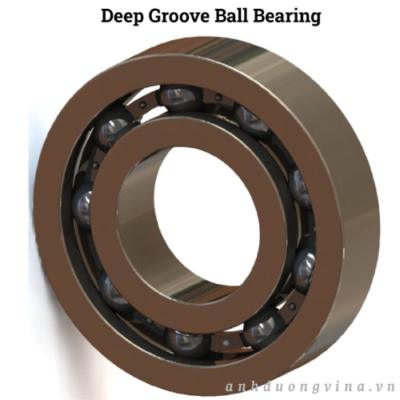

Ổ bi rãnh sâu là loại ổ bi lăn phổ biến nhất trong công nghiệp hiện đại. Đặc trưng bởi các rãnh lăn sâu, đối xứng và sự ăn khớp chặt chẽ giữa các viên bi và vòng bi, loại ổ bi này vốn dĩ phù hợp cho hoạt động tốc độ cao và có thể chịu được cả tải trọng hướng tâm từ trung bình đến nặng và tải trọng hướng trục (lực đẩy) hạn chế theo cả hai hướng. Tính linh hoạt, ma sát thấp và thiết kế đơn giản khiến chúng trở thành lựa chọn ưu tiên cho động cơ điện, thiết bị gia dụng, bánh xe ô tô, quạt và hệ thống tự động hóa công nghiệp.

Các tùy chọn có sẵn bao gồm kiểu hở, có tấm chắn, kín và kiểu vòng kẹp để phù hợp với các yêu cầu về ô nhiễm và bôi trơn khác nhau. Tuy nhiên, do góc tiếp xúc cố định, các loại ổ trục này không phù hợp với tải trọng đẩy cao. Ổ trục cầu rãnh sâu có các dạng chuyên dụng sau:

• Vòng bi cầu rãnh sâu một hàng: Cấu hình phổ biến nhất, được tối ưu hóa để giảm ma sát và tổn thất công suất tối thiểu trong các tình huống tốc độ cao. Có nhiều loại vật liệu vòng cách và tùy chọn bôi trơn, các vòng bi này được sử dụng trong máy phát điện ô tô, hệ thống băng tải, thiết bị nông nghiệp, v.v.

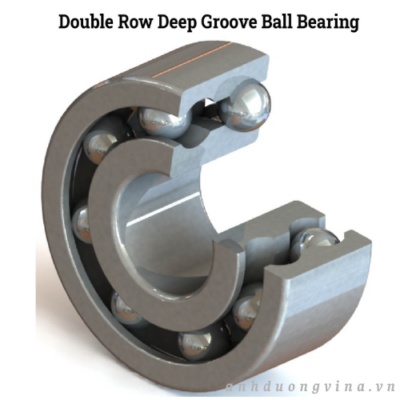

• Vòng bi cầu rãnh sâu hai hàng: Với hai hàng bi giúp tăng khả năng chịu tải, loại vòng bi này đáp ứng các ứng dụng mà vòng bi một hàng không đủ đáp ứng. Chúng duy trì cùng đường kính lỗ và đường kính ngoài (ở dòng 63 và 62) như vòng bi một hàng nhưng rộng hơn một chút, cho phép chúng chịu được ứng suất hướng tâm và hướng trục cao hơn trong máy nén khí, băng tải hạng nặng và dụng cụ điện.

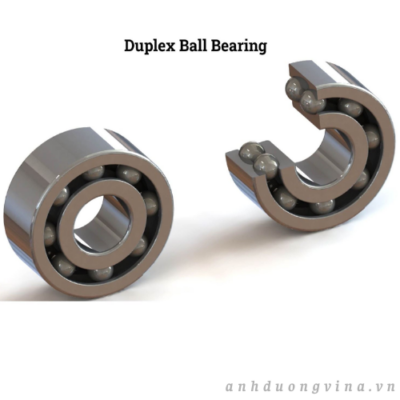

Vòng bi kép

Vòng bi cầu kép là cụm gồm hai vòng bi tiếp xúc góc được ghép đôi để tăng khả năng chịu tải và tính linh hoạt. Các bộ vòng bi ghép đôi này cho phép các kỹ sư tùy chỉnh hiệu suất cho các điều kiện tải cụ thể. Các cách bố trí có thể bao gồm:



• Kết cấu đối xứng (DB): Cung cấp độ cứng momen được cải thiện và chịu được tải trọng hướng tâm và hướng trục theo cả hai hướng.
• Giao tiếp trực diện (DF): Xử lý hiệu quả tình trạng lệch trục đồng thời hỗ trợ tải trọng hướng trục hai chiều.
• Tandem (DT): Được sử dụng khi tải trọng tác dụng theo trục chính là một chiều, phân bổ đều tải trọng này trên các ổ trục ghép đôi để tăng tuổi thọ sử dụng.

Ổ trục kép đặc biệt có giá trị trong các trục chính CNC độ chính xác cao, hộp số công nghiệp, bàn xoay và khớp robot, nơi cần sự căn chỉnh tối ưu, độ cứng vững và phân bố tải trọng đồng đều.

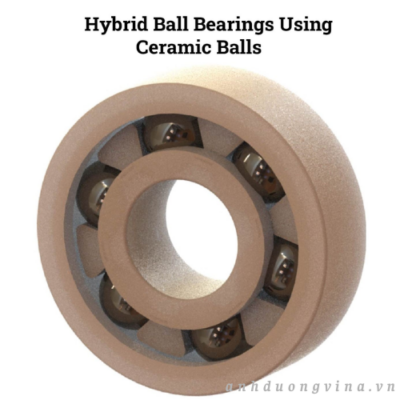

Vòng bi lai sử dụng bi gốm

Vòng bi lai kết hợp vòng thép với bi gốm – thường là silicon nitride (Si₃N₄ _) để tăng độ bền. Bi gốm nhẹ hơn thép tới 40 % , giúp giảm đáng kể lực ly tâm và giảm thiểu hiện tượng trượt trong quá trình quay tốc độ cao. Ưu điểm này cho phép vòng bi gốm lai đạt tốc độ cao hơn từ 20% đến 40% so với vòng bi thông thường, khiến chúng trở nên lý tưởng cho các máy công cụ chính xác cao, động cơ điện và các bộ phận hàng không vũ trụ.



Việc giảm ma sát và lực cản lăn góp phần kéo dài tuổi thọ ổ bi, giảm sinh nhiệt và giảm tiêu thụ năng lượng. Vật liệu gốm mang lại độ cứng và khả năng chống ăn mòn cao hơn so với thép; tuy nhiên, độ cứng tăng lên có thể gây thêm áp lực lên vòng bi, hạn chế khả năng chịu tải tối đa. Các ứng dụng phù hợp nhất cho ổ bi lai bao gồm máy khoan nha khoa tần số cao, tuabin và thiết bị đua xe chuyên dụng, nơi tốc độ, độ chính xác và độ tin cậy là yếu tố then chốt.

Vòng bi thu nhỏ

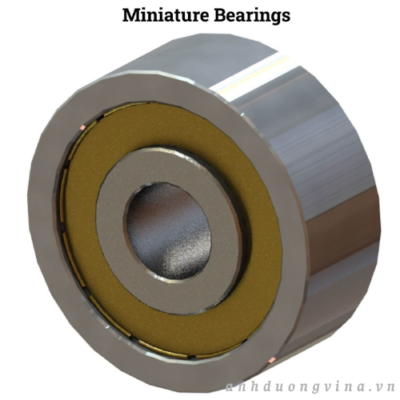

Ổ bi thu nhỏ, còn được gọi là ổ bi siêu nhỏ hoặc ổ bi dụng cụ, được thiết kế để sử dụng trong các thiết bị nhỏ gọn, độ chính xác cao, nơi mà kích thước và hiệu suất là yếu tố quan trọng. Ổ bi thu nhỏ thường có đường kính ngoài nhỏ hơn 20 mm và rất cần thiết cho các ứng dụng như tay khoan nha khoa và phẫu thuật, ổ cứng, động cơ điện nhỏ và dụng cụ khoa học.



Các ổ bi thu nhỏ được sản xuất theo các tiêu chuẩn nghiêm ngặt của châu Âu và quốc tế, đảm bảo ma sát cực thấp và hoạt động êm ái. Có nhiều kích thước lỗ trục khác nhau—từ nhỏ nhất là 0,04 inch đến 1/4 inch—các ổ bi này cung cấp mô-men xoắn vận hành thấp, khả năng hoạt động ở tốc độ cao và độ bền vượt trội so với kích thước của chúng. Các vật liệu thường được lựa chọn bao gồm thép không gỉ để chống ăn mòn và thép hợp kim cho các yêu cầu về độ bền cao. Mặc dù các ổ bi thu nhỏ cung cấp hiệu suất đáng tin cậy dưới tải trọng hướng tâm và lực đẩy vừa phải, nhưng chúng thường không được thiết kế cho các ứng dụng tải nặng.

Khi lựa chọn vòng bi cầu thu nhỏ cho hệ thống lắp ráp của bạn, hãy đánh giá nhu cầu chịu tải dự kiến, tốc độ quay, yêu cầu bôi trơn và môi trường hoạt động. Xu hướng thị trường gần đây cho thấy việc sử dụng ngày càng nhiều vòng bi chính xác thu nhỏ trong robot, chẩn đoán y tế và thiết bị điện tử cá nhân do nhu cầu ngày càng tăng về độ nhỏ gọn và độ tin cậy.

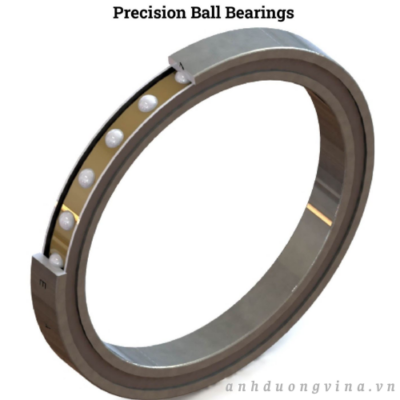

Vòng bi chính xác

Được thiết kế với dung sai kích thước nghiêm ngặt và độ chính xác quay vượt trội, vòng bi cầu chính xác được chế tạo để đáp ứng các yêu cầu khắt khe trong ngành hàng không vũ trụ, trục chính máy công cụ, hộp số ô tô và dụng cụ quang học. Vòng bi chính xác có sẵn cả cấu hình tiếp xúc góc và rãnh sâu, cho phép kiểm soát tối ưu tải trọng hướng tâm và tải trọng kết hợp ở tốc độ vận hành cao. Khả năng chịu được cả lực đẩy và lực hướng tâm khiến chúng phù hợp với các cơ cấu chính xác động và tĩnh.



Các loại ổ trục rãnh sâu mang lại tính linh hoạt và dễ dàng trong việc lắp thêm vòng đệm hoặc tấm chắn, trong khi các biến thể tiếp xúc góc với cấu hình vai vòng độc đáo cho phép chứa các viên bi lớn hơn để đạt tốc độ và khả năng chịu tải cao hơn. Các đặc điểm chung bao gồm nhiều thiết kế lồng khác nhau (như đồng thau, polyamide hoặc phenolic), chất bôi trơn chuyên dụng và kích thước nhỏ gọn. Việc lựa chọn cấp độ chính xác phù hợp theo tiêu chuẩn công nghiệp (như ABEC, ISO hoặc DIN) là rất quan trọng để đảm bảo hiệu suất và độ bền tối ưu của ổ trục.

Vòng bi cầu chính xác không chỉ nâng cao độ chính xác và tuổi thọ của máy móc mà còn giảm thiểu đáng kể tổn thất ma sát và tiếng ồn, góp phần tiết kiệm năng lượng và giảm chi phí bảo trì.

Những thách thức của vòng bi thu nhỏ

Do kích thước nhỏ và dung sai chính xác cao, vòng bi cầu thu nhỏ đòi hỏi sự xử lý tỉ mỉ và bảo trì định kỳ. Bôi trơn không đầy đủ hoặc nhiễm bẩn có thể nhanh chóng làm giảm hiệu suất, dẫn đến hỏng hóc sớm. Khó khăn trong việc tìm nguồn cung ứng các loại, kích thước hoặc vật liệu vòng bi thu nhỏ phù hợp có thể gây chậm trễ dự án.

Để giải quyết những lo ngại này, hãy tham khảo ý kiến ​​của nhà sản xuất hoặc nhà cung cấp vòng bi uy tín, những người cung cấp đầy đủ các lựa chọn vòng bi thu nhỏ, hướng dẫn kỹ thuật và hỗ trợ liên tục. Việc chủ động duy trì chế độ bôi trơn và tuân thủ các quy trình lắp đặt chính xác sẽ đảm bảo độ tin cậy và tuổi thọ cao nhất, ngay cả trong các ứng dụng y tế, phòng thí nghiệm hoặc hệ thống vi cơ điện tử (MEMS) đòi hỏi khắt khe.

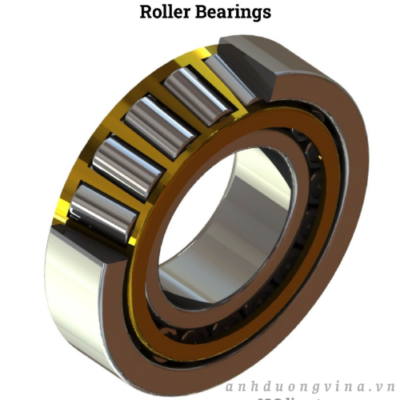

Vòng bi lăn

Ổ bi lăn —thường được gọi là ổ bi con lăn—sử dụng các phần tử lăn hình trụ, hình cầu hoặc hình côn thay cho các viên bi. Các ổ bi này được thiết kế cho các ứng dụng công nghiệp hạng nặng, đòi hỏi khả năng chịu tải trọng hướng tâm đáng kể, tải trọng va đập hoặc độ lệch trục. Các loại ổ bi lăn phổ biến bao gồm ổ bi lăn hình trụ, ổ bi lăn hình côn và ổ bi lăn hình cầu.

Ngược lại, vòng bi cầu thu nhỏ mang lại ma sát thấp hơn, độ chính xác quay cao hơn và lý tưởng cho các ứng dụng tốc độ cao, tải nhẹ. Bất kể loại nào, tất cả các vòng bi lăn đều được thiết kế để tối đa hóa khả năng thay thế, giảm thiểu bảo trì và tuân thủ các tiêu chuẩn công nghiệp như ISO, DIN hoặc ANSI. Chúng đóng vai trò then chốt trong mọi thứ, từ máy móc hạng nặng và hệ thống băng tải đến động cơ điện và hệ thống truyền động ô tô, góp phần giảm tiêu thụ năng lượng và tăng tuổi thọ thiết bị.

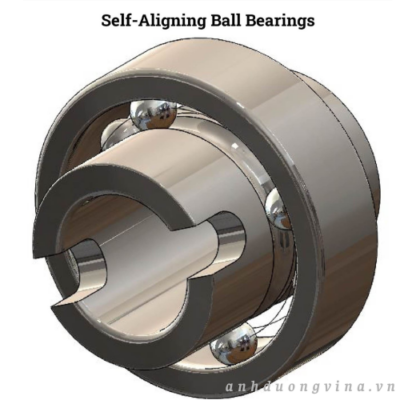

Vòng bi tự căn chỉnh

Ổ bi tự căn chỉnh có hai hàng bi với vòng ngoài được thiết kế để căn chỉnh hình cầu, cho phép các ổ bi này bù trừ sự sai lệch giữa trục và vỏ. Thiết kế này đặc biệt có giá trị trong các ứng dụng mà sự lệch trục hoặc sai sót khi lắp đặt có thể làm giảm tuổi thọ của ổ bi, chẳng hạn như máy làm giấy, dây chuyền sản xuất dệt may và hệ thống băng tải.



Có cả dạng kín và dạng hở, vòng bi tự căn chỉnh duy trì hoạt động trơn tru ngay cả khi có những sai lệch góc nhỏ, giảm rung động và tiếng ồn, đảm bảo hiệu suất ổn định lâu dài. Khả năng tự động căn chỉnh lại dưới tải trọng khiến chúng đặc biệt hấp dẫn đối với các máy móc hoạt động liên tục và dễ bị lệch trục.

Vòng bi thép

Vòng bi thép nổi tiếng về độ bền, tính linh hoạt và hiệu quả chi phí. Được sử dụng trong nhiều ứng dụng, từ các cơ cấu công nghiệp chính xác cao đến các dự án DIY thông thường, các vòng bi này có thể được sản xuất từ ​​thép crom cacbon cao hoặc thép không gỉ chống ăn mòn. Các ngành công nghiệp sử dụng vòng bi thép bao gồm sản xuất xe đạp, dụng cụ điện, động cơ điện, kỹ thuật mô hình và ngành hàng không vũ trụ.



Có rất nhiều kiểu thiết kế khác nhau, bao gồm vòng bi cầu hướng tâm, hướng trục và tiếp xúc góc – mỗi loại được tối ưu hóa cho các yêu cầu tải trọng và môi trường cụ thể. Vòng bi cầu thép có khả năng chống mài mòn và ăn mòn cao, có thể được cung cấp với các phương pháp xử lý bề mặt chuyên biệt và có cả kích thước nhỏ và lớn. Tính sẵn có rộng rãi và khả năng thích ứng cao khiến chúng trở thành lựa chọn phổ biến cho cả ứng dụng OEM và thay thế.

Vòng bi chặn

Vòng bi chặn lực chuyên dụng chỉ chịu tải trọng hướng trục, nghĩa là chúng không phù hợp với tải trọng hướng tâm. Thiết kế độc đáo của chúng, bao gồm các vòng đệm phẳng hoặc có rãnh và lồng bi, mang lại khả năng quay trơn tru và chính xác trong các ứng dụng như hộp số ô tô, máy móc công nghiệp và dụng cụ đo chính xác, nơi cần quản lý hiệu quả lực đẩy ngang hoặc lực đẩy dọc trục.

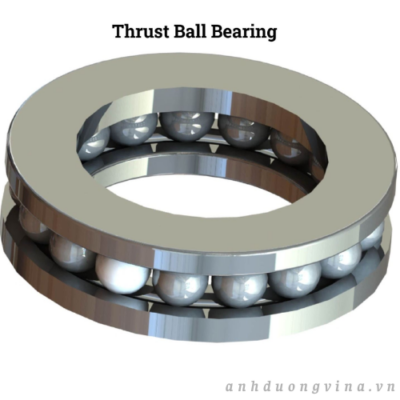

Ổ bi chặn lực đẩy nổi bật nhờ hoạt động êm ái và khả năng vận hành ở tốc độ cao. Người dùng có thể lựa chọn giữa thiết kế một chiều và hai chiều, tùy thuộc vào việc lực hướng trục được tác dụng một chiều hay cả hai chiều. Việc căn chỉnh và lắp đặt đúng cách là rất quan trọng, đặc biệt đối với các yêu cầu tốc độ cao và ứng dụng tải trọng liên tục.

• Ổ bi cầu chịu lực đẩy một chiều: Có hai vòng bi (vòng bi trục và vòng bi vỏ), được thiết kế để chịu tải trọng hướng trục một chiều.
• Vòng bi cầu chịu lực đẩy hai chiều: Có ba rãnh vòng bi để chịu tải trọng đẩy hai chiều, với tùy chọn căn chỉnh vòng đệm để bù sai lệch. Lồng vòng bi có thể được làm bằng thép dập hoặc gia công cơ khí để tăng độ bền, tùy thuộc vào kích thước vòng bi.

Vòng bi có những ứng dụng và lợi ích gì?

Phần này sẽ khám phá các ứng dụng và ưu điểm khác nhau của việc sử dụng vòng bi.

Ứng dụng của vòng bi

Vòng bi được ứng dụng chuyên biệt trong nhiều lĩnh vực khác nhau như hàng không vũ trụ, ô tô, nông nghiệp, hỗ trợ vít me bi, y tế và nha khoa, dụng cụ chính xác, máy bơm, quân sự, thể thao, trục chính xác cao, sản phẩm tiêu dùng và điều khiển máy bay hoặc khung máy bay.

Khung máy bay và điều khiển máy bay

Các loại vòng bi được sử dụng trong khung máy bay và hệ thống điều khiển máy bay được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe của ứng dụng hàng không vũ trụ. Chúng có nhiều kiểu thiết kế khác nhau, bao gồm các cấu hình con lăn, bi và con lăn kim.

Ứng dụng hàng không vũ trụ

Vòng bi cầu được thiết kế đặc biệt cho nhiều ứng dụng hàng không vũ trụ khác nhau, bao gồm cả những ứng dụng trong động cơ phản lực và máy bay trực thăng.

Máy móc nông nghiệp

Có các loại vòng bi chuyên dụng được sử dụng trong máy móc và môi trường nông nghiệp.

Ngành công nghiệp ô tô

Các loại vòng bi được thiết kế cho ngành công nghiệp ô tô được chế tạo riêng để đáp ứng các nhu cầu đặc thù của lĩnh vực này.

Giá đỡ vít bi

Các ổ bi dùng trong ứng dụng vít me bi thường là loại tiếp xúc góc với góc tiếp xúc lớn, chẳng hạn như 60 độ, và có thể được cấu hình theo kiểu song song, ba hoặc bốn ổ. Các thiết kế khác bao gồm ổ bi có con lăn hướng tâm và con lăn chặn riêng biệt trong một cụm duy nhất và các phiên bản dạng hộp tích hợp gioăng, vỏ và ổ bi.

Vòng bi thu nhỏ và vòng bi dụng cụ

Ổ bi thu nhỏ hoặc ổ bi dụng cụ là các loại ổ bi tiếp xúc góc hoặc ổ bi rãnh sâu nhỏ gọn được sử dụng trong các ứng dụng yêu cầu ổ bi rất nhỏ, chẳng hạn như ổ đĩa máy tính và máy khoan nha khoa.

Vòng bi y tế hoặc nha khoa

Các vòng bi này được thiết kế đặc biệt để sử dụng trong thiết bị y tế và nha khoa, thường có kích thước nhỏ gọn.

Ứng dụng bơm

Vòng bi dùng trong máy bơm được chế tạo để chịu được các điều kiện khắc nghiệt, bao gồm bôi trơn không đầy đủ, tải trọng cao và nhiệt độ hoạt động cao.

Trục chính và độ chính xác siêu cao

Các ổ bi cầu độ chính xác cao được sử dụng trong trục chính của máy công cụ, được thiết kế để đạt độ chính xác và hiệu suất vượt trội.

Hàng hóa thể thao và tiêu dùng

Các loại vòng bi dùng cho thị trường đồ thể thao và hàng tiêu dùng bao gồm vòng bi được sử dụng trong ván trượt, giày trượt patin và máy câu cá.

Lợi ích của vòng bi

• Các ổ trục thu nhỏ mang lại độ rung, tiếng ồn và mô-men xoắn ma sát thấp.
• Vòng bi làm từ thép rất chắc chắn và bền bỉ; chúng ít bị ăn mòn hơn.
• Vòng bi làm từ thủy tinh borosilicat có khả năng chịu nhiệt tốt và chống lại sự thay đổi nhiệt độ. Chúng có độ ổn định cơ học cao. Hệ số giãn nở tuyến tính của chúng thấp.
• Khả năng chịu tải của vòng bi cầu tiếp xúc góc một hàng rất cao. Chúng có đặc tính vận hành rất tốt. Việc lắp đặt các vòng bi có thể ghép nối phổ biến rất dễ dàng.
• Ổ trục tiếp xúc góc hai hàng cũng có nhiều ưu điểm, bao gồm chiếm ít không gian theo trục hơn và chịu được cả tải trọng hướng trục và hướng tâm theo cả hai hướng. Chúng có khả năng chịu được mômen nghiêng. Chúng có cấu trúc ổ trục cứng vững.
• Ổ bi cầu tiếp xúc góc bốn điểm có nhiều ưu điểm, bao gồm: không gian trục nhỏ hơn. Chúng có khả năng chịu tải trọng trục theo cả hai hướng. Khả năng chịu tải cao. Chúng có thiết kế có thể tháo rời. Chúng có khả năng lưu thông dầu được cải thiện. Biến dạng vòng trong được hạn chế khi chịu lực kẹp lớn.
• Vòng bi cầu tự căn chỉnh có khả năng chịu được sai lệch động và tĩnh. Chúng cũng có tốc độ hoạt động rất tốt. Chúng yêu cầu bảo trì tối thiểu. Chúng có ma sát thấp. Khả năng chịu tải tuyệt vời và nhẹ. Vòng bi cầu tự căn chỉnh có khả năng giảm mức độ rung động và tiếng ồn, ví dụ như trong quạt.

Phần kết luận

Vòng bi là các phần tử lăn giúp tạo chuyển động đồng thời giảm ma sát trong các bộ phận máy móc chuyển động. Có nhiều loại vật liệu khác nhau được sử dụng để sản xuất vòng bi, bao gồm thép, nhựa, gốm sứ, v.v., mỗi loại vật liệu đều có những đặc tính riêng biệt. Cũng có nhiều loại vòng bi khác nhau, bao gồm vòng bi tiếp xúc góc, vòng bi thép, vòng bi rãnh sâu, và một số loại được phân loại tiếp thành các nhóm nhỏ, mỗi nhóm nhỏ lại có những điểm khác biệt so với các nhóm khác.

Mỗi loại vòng bi có ứng dụng cụ thể riêng tùy thuộc vào vật liệu, khả năng chịu tải, kích thước hoặc thiết kế của nó. Do đó, khi lựa chọn vòng bi, cần phải xem xét loại vật liệu được sử dụng để sản xuất vòng bi, kích thước của vòng bi, thiết kế của vòng bi và khả năng chịu tải của vòng bi. Vòng bi phải phù hợp với ứng dụng của nó dựa trên các thông số đã nêu.
