Vít me dẫn hướng: Các loại, vật liệu và lợi ích

Vít me dẫn hướng là gì?

Trục vít dẫn hướng là một cơ cấu truyền động tuyến tính cơ khí chuyển đổi chuyển động quay thành chuyển động thẳng. Nó hoạt động thông qua tương tác trượt giữa trục vít và ren đai ốc mà không cần sử dụng ổ bi. Giao diện trực tiếp giữa trục vít và đai ốc dẫn đến ma sát tăng và tổn thất năng lượng cao hơn. Tuy nhiên, những tiến bộ trong thiết kế ren trục vít dẫn hướng đang liên tục làm giảm ma sát và nâng cao hiệu quả hoạt động của chúng.

So với vít me bi, vít me dẫn động cung cấp giải pháp tiết kiệm chi phí cho các tác vụ công suất thấp và tải nhẹ đến trung bình. Do hiệu suất hạn chế, chúng không được khuyến khích sử dụng cho truyền tải điện năng liên tục. Trái ngược với vít me bi, chúng hoạt động êm ái, không rung động và có kích thước nhỏ gọn hơn. Thông thường, chúng được sử dụng như một cặp động học (cơ cấu liên kết) để điều khiển và định vị trong các thiết bị như máy tiện, máy quét, máy ghi âm, máy hàn dây và máy kiểm tra ổ đĩa cứng. Chúng cũng được sử dụng để truyền lực trong các thiết bị như máy thử nghiệm, máy ép và kích vít.



Những yếu tố quan trọng cần xem xét trong thiết kế vít me dẫn hướng?

Khi thiết kế vít me dẫn hướng — những bộ phận thiết yếu trong hệ thống điều khiển chuyển động, bộ truyền động tuyến tính và máy móc chính xác — việc hiểu rõ các yếu tố thiết kế của chúng là rất quan trọng để đạt được hiệu suất và độ tin cậy tối ưu. Các thành phần cốt lõi và đặc điểm hình học của vít me dẫn hướng ảnh hưởng trực tiếp đến khả năng chịu tải, hiệu suất, độ rơ và tính phù hợp của chúng trong nhiều ứng dụng công nghiệp.

Trục vít

Trục vít là một thanh hình trụ dài có một hoặc nhiều ren xoắn ốc chạy dọc theo chiều dài của nó, còn được gọi là ren ngoài . Bộ phận này đóng vai trò là yếu tố cấu trúc chính trong cả hệ thống truyền động và hệ thống chuyển động tuyến tính , chẳng hạn như máy CNC, máy in 3D và thiết bị y tế.

Chủ đề

Ren là một đặc điểm cơ khí cơ bản giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến chính xác. Khi trục vít hoặc đai ốc quay, hình dạng của ren đảm bảo chuyển động trơn tru, chính xác và lặp lại. Hiểu rõ hình học ren là điều cần thiết để tối ưu hóa hiệu suất của vít me và giảm thiểu mài mòn, ma sát và độ rơ.

Hạt

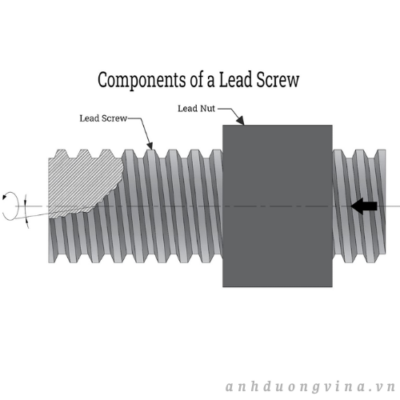

Đai ốc trục vít là một chi tiết hình trụ có ren trong khớp hoàn hảo với ren ngoài của trục vít. Việc lựa chọn vật liệu đai ốc—như đồng thau, nhựa (acetal hoặc nylon) hoặc thép—ảnh hưởng đến tuổi thọ, đặc tính tự bôi trơn và khả năng chống ma sát và mài mòn của trục vít. Lựa chọn đai ốc phù hợp rất quan trọng để đảm bảo độ rơ tối thiểu và độ chính xác vị trí cao trong các cụm chuyển động tuyến tính.



Trục vít dẫn hướng được thiết kế để hoạt động ở hai cấu hình khác nhau:

• Thiết kế cơ cấu vít chuyển động: Trong kiểu bố trí này, một trong hai trục vít hoặc đai ốc được cố định trong khi trục còn lại quay, tạo ra chuyển động tuyến tính có kiểm soát. Các ứng dụng điển hình bao gồm bộ truyền động tuyến tính, thiết bị y tế, robot và tự động hóa phòng thí nghiệm.
• Thiết kế vít quay: Trục vít hoặc đai ốc quay mà không tạo ra chuyển động tuyến tính. Cấu hình này được ưa chuộng trong các ứng dụng như máy ép, ê tô và máy tiện, nơi mô-men xoắn quay và định vị là rất quan trọng.

Việc xác định cấu hình phù hợp dựa trên ứng dụng dự định giúp tối ưu hóa điều khiển chuyển động , hiệu quả hệ thống và tuổi thọ hoạt động.

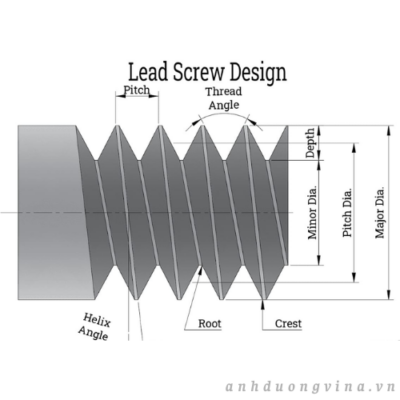

Thiết kế vít me dẫn hướng được chi phối bởi một số đặc điểm chính xác ảnh hưởng đến đặc tính cơ học, khả năng chịu tải và tính phù hợp tổng thể cho các nhiệm vụ cụ thể:

Đường kính lớn

Đường kính ngoài là điểm rộng nhất của ren vít. Trên trục vít, nó đo khoảng cách giữa hai đỉnh đối diện, trong khi trên đai ốc, nó đề cập đến khe hở giữa hai chân ren tương ứng. Đường kính ngoài là yếu tố quan trọng trong việc xác định độ bền tổng thể và khả năng chịu tải.

Đường kính nhỏ

Đường kính trong đo kích thước nhỏ nhất của ren. Đối với trục vít, nó nối hai chân ren đối diện, còn đối với đai ốc, nó nối hai đỉnh ren đối diện. Đường kính trong ảnh hưởng đến cả độ bền lõi của trục và sự ăn khớp cơ học với đai ốc.

Huy hiệu

Đỉnh ren là phần nhô lên, xoắn ốc của ren ngoài trên trục vít, và phần lõm, xoắn ốc trên ren trong của đai ốc.

Chân ren

Chân ren là phần lõm của ren ngoài (trục vít) và phần nhô lên của ren trong (đai ốc). Hình dạng chân ren phù hợp giúp tăng tuổi thọ mỏi và giảm nguy cơ hỏng ren.

Độ sâu ren

Chiều sâu ren biểu thị khoảng cách dọc trục giữa đỉnh và chân ren. Tính toán chính xác chiều sâu ren đảm bảo sự ăn khớp chắc chắn, tối đa hóa khả năng truyền tải tải trọng và giảm thiểu hiện tượng trượt trong quá trình hoạt động.

Hông

Mặt bên của ren là bề mặt nối đỉnh và chân ren. Góc nghiêng và độ hoàn thiện bề mặt ren ảnh hưởng đến hệ số ma sát và sự phân bố tải trọng giữa các ren ăn khớp.

Đường kính bước

Đường kính bước ren, đôi khi còn được gọi là đường kính hiệu dụng , là đường kính của hình trụ tưởng tượng nơi các bộ phận có ren về mặt lý thuyết ăn khớp với nhau. Thông số này rất quan trọng để tính toán độ ăn khớp của ren, độ rơ và khả năng tương thích cơ học tổng thể — đặc biệt trong các ứng dụng cần độ chính xác định vị cao .

Sân bóng đá

Bước ren là khoảng cách tuyến tính, được đo song song với trục vít, giữa các ren liền kề. Bước ren ảnh hưởng đến độ phân giải của vít, hay độ mịn của chuyển động tuyến tính cho mỗi vòng quay. Vít có bước ren mịn được ưa chuộng cho các ứng dụng yêu cầu độ chính xác cao, trong khi vít có bước ren thô mang lại tốc độ cao hơn và khả năng chịu tải lớn hơn.

Bước ren

Bước ren là khoảng cách trục mà đai ốc hoặc vít di chuyển trong một vòng quay hoàn chỉnh (360 độ). Vít có bước ren cao cho phép di chuyển tuyến tính nhanh nhưng thường chịu được lực tối đa thấp hơn, trong khi vít có bước ren thấp tối đa hóa lực đẩy và lực giữ, thường được sử dụng để nâng vật nặng hoặc thực hiện các nhiệm vụ định vị theo phương thẳng đứng.

Lượng ren bắt đầu

“Số lượng vòng xoắn” đề cập đến số lượng ren độc lập quấn dọc theo chiều dài của vít. Nó quyết định bước ren của vít – một biến số quan trọng đối với tốc độ và hiệu suất chuyển động mong muốn. Càng nhiều vòng xoắn thì quãng đường tuyến tính trên mỗi vòng quay càng tăng, giúp tăng tốc độ hoạt động và giảm thời gian di chuyển. Việc lựa chọn đúng số lượng vòng xoắn sẽ ảnh hưởng trực tiếp đến khả năng chịu tải, yêu cầu mô-men xoắn và hiệu quả.

Hầu hết các vít me công nghiệp đều có kiểu ren đơn, đôi hoặc đa điểm:

• Trục vít dẫn động một bước: Bước ren bằng bước ren. Loại này mang lại mô-men xoắn cao, khả năng điều khiển vị trí tốt hơn và khả năng chịu tải cao.
• Trục vít dẫn hướng nhiều vòng xoắn: Ví dụ như thiết kế hai hoặc bốn vòng xoắn, giúp tăng tốc độ và giảm mài mòn cho các ứng dụng chu kỳ cao, chẳng hạn như dây chuyền lắp ráp tự động hoặc máy in khổ lớn.

Ví dụ: Trong vít me dẫn hướng kép, bước ren bằng hai lần bước ren, cho phép di chuyển tuyến tính gấp đôi mỗi vòng quay.





Góc xoắn ốc

Góc xoắn ốc biểu thị độ nghiêng của ren so với mặt phẳng vuông góc với trục vít. Góc xoắn ốc lớn hơn thường dẫn đến hiệu suất vít me cao hơn và tốc độ tuyến tính nhanh hơn, lý tưởng cho việc định vị nhanh trong thiết bị điều khiển số bằng máy tính (CNC). Tuy nhiên, góc xoắn ốc lớn hơn đòi hỏi mô-men xoắn lớn hơn và có thể cung cấp khả năng tự khóa kém hơn, điều quan trọng đối với tải trọng thẳng đứng hoặc các ứng dụng chống quay ngược.

Góc dẫn đầu

Góc ren là góc bù của góc xoắn ốc, mô tả đường đi của ren so với trục vít. Góc này ảnh hưởng đến lợi thế cơ học, mô-men xoắn truyền động cần thiết và rất quan trọng khi tối ưu hóa hiệu suất vít me để đáp ứng các yêu cầu tải động hoặc tĩnh cụ thể.

Góc ren

Góc ren là góc đo được giữa các mặt bên của các ren liền kề. Nó ảnh hưởng đến cả ma sát và sự phân bố tải trọng dọc theo vít, ảnh hưởng trực tiếp đến tuổi thọ và hiệu quả của cụm lắp ráp.

Sự thuận tay của vít

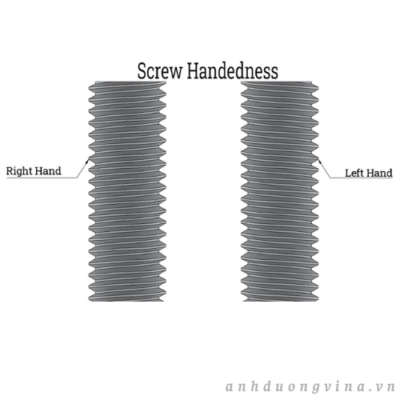

Chiều xoắn của vít me cho biết ren xoắn theo chiều kim đồng hồ (thuận tay phải) hay ngược chiều kim đồng hồ (ngược chiều kim đồng hồ). Hầu hết các vít me đều là vít me thuận chiều kim đồng hồ, nhưng đôi khi vít me ngược chiều kim đồng hồ được chỉ định cho các máy móc yêu cầu khả năng tương thích hướng hoặc để chống lại các kiểu chuyển động cụ thể. Hiểu rõ chiều xoắn của vít me là cần thiết cho việc thay thế phụ tùng và chuyển động đa trục đồng bộ.



Các yếu tố cần xem xét thêm về thiết kế trục vít dẫn hướng

Để tối đa hóa hiệu suất và tuổi thọ trong môi trường đòi hỏi độ chính xác cao hoặc hoạt động cường độ cao, các kỹ sư thiết kế phải đánh giá thêm một số tiêu chí khác:

• Lựa chọn vật liệu: Chọn giữa thép carbon, thép không gỉ, thép hợp kim hoặc nhựa kỹ thuật tùy thuộc vào tải trọng dự kiến, điều kiện môi trường và chu kỳ sử dụng mong muốn.
• Xử lý bề mặt và lớp phủ: Xử lý bề mặt đúng cách giúp giảm ma sát, tăng cường khả năng chống ăn mòn và cải thiện độ tin cậy lâu dài trong môi trường công nghiệp khắc nghiệt.
• Quản lý độ rơ: Đai ốc chống rơ tích hợp hoặc cụm lò xo là rất cần thiết cho các ứng dụng yêu cầu độ lặp lại chính xác và độ rơ tối thiểu, chẳng hạn như thiết bị phòng thí nghiệm và hệ thống quang học.
• Bôi trơn và bảo dưỡng: Bôi trơn đúng cách giúp giảm thiểu mài mòn và đảm bảo hoạt động trơn tru, không gây tiếng ồn. Một số loại đai ốc tích hợp vật liệu tự bôi trơn để kéo dài chu kỳ bảo dưỡng.



Bằng cách cân nhắc kỹ lưỡng tất cả các đặc điểm và thuộc tính thiết kế này, người dùng có thể lựa chọn vít me và đai ốc vít me phù hợp để đạt được tốc độ, độ chính xác, khả năng chịu tải và độ bền tối ưu cho môi trường sản xuất hoặc tự động hóa đặc thù của họ.

Các loại ren vít me khác nhau là gì?

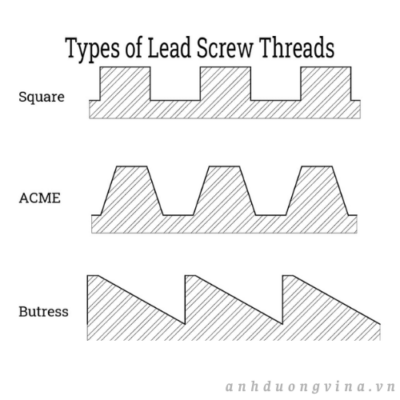

Ren vít me là thành phần cơ bản trong hệ thống truyền động cơ khí, cung cấp chuyển động tuyến tính được điều khiển cho nhiều ứng dụng công nghiệp. Hiểu rõ các loại ren vít me khác nhau có thể giúp các kỹ sư, nhà thiết kế và người quản lý mua hàng lựa chọn trục ren lý tưởng cho nhu cầu của họ, tối ưu hóa hiệu quả, khả năng chịu tải, độ bền và độ chính xác. Dưới đây, các dạng ren vít me chính được phân loại để giúp hướng dẫn quá trình lựa chọn của bạn và nâng cao kiến ​​thức về các loại ốc vít công nghiệp.



Chỉ vuông

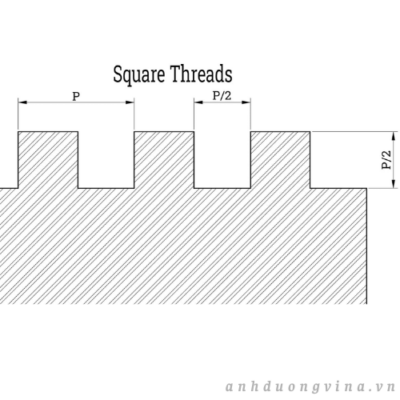

Ren vuông có các cạnh vuông góc với trục vít, tạo thành góc ren 90 độ. Hình dạng này rất hiệu quả trong việc giảm thiểu áp lực hướng tâm và áp lực nổ lên đai ốc vít dẫn hướng, dẫn đến lực cản thấp hơn và giảm ma sát khi vận hành. Ren vuông được đánh giá cao về hiệu quả trong việc chuyển đổi chuyển động quay thành chuyển động tuyến tính, điều này khiến chúng trở thành lựa chọn ưu tiên của các kỹ sư cho các nhiệm vụ truyền tải năng lượng quan trọng.

Ren vuông thường được sử dụng trong các ứng dụng truyền động, chẳng hạn như trong máy tiện, máy móc chính xác, cơ cấu kẹp và vít nâng, nơi chuyển động hiệu quả và kiểm soát tải trọng chính xác là tối quan trọng. Mặc dù hiệu quả, ren vuông rất khó sản xuất và tốn kém, thường yêu cầu dụng cụ cắt một điểm và quy trình sản xuất chính xác. Ngoài ra, khả năng chịu tải của chúng tương đối thấp vì diện tích đỉnh và chân ren gần như giống hệt nhau. Do đó, chúng phù hợp nhất cho các dự án cần hiệu quả cao và giảm ma sát nhưng không yêu cầu tải trọng trục quá lớn.



Ren Acme

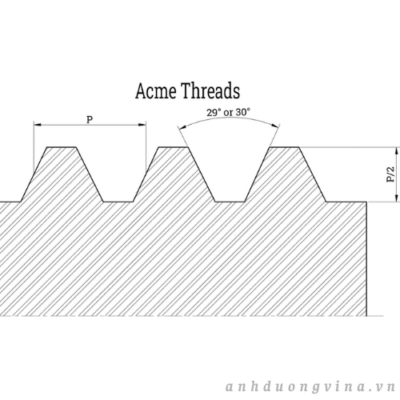

Ren Acme có góc ren 29 độ và được giới thiệu vào giữa những năm 1800 như một cải tiến so với ren vuông trong thiết kế vít me. Hình dạng chắc chắn của nó mang lại khả năng chịu tải lớn hơn nhờ đế ren rộng hơn và có khả năng chống mài mòn tốt hơn, khiến nó trở thành loại ren tiêu chuẩn cho các vít me đa dụng trong thiết bị công nghiệp và tự động hóa, chẳng hạn như trong ê tô, kẹp, trục van, bộ truyền động chính xác và máy tiện. Bước ren thô và số ren trên mỗi inch thấp hơn cho phép chuyển động tuyến tính trên mỗi vòng quay tăng lên, được ưa chuộng trong các ứng dụng cần truyền động tuyến tính nhanh và đáng tin cậy.

Mặc dù ren Acme kém hiệu quả hơn trong việc giảm ma sát so với ren vuông, nhưng chúng dễ sản xuất hơn, với các cạnh vát góc phù hợp với các dụng cụ cắt nhiều điểm và quy trình cán ren. Điều này cho phép sản xuất hàng loạt với chi phí thấp hơn, càng làm tăng thêm sự phổ biến của chúng trong kỹ thuật cơ khí. Ren Acme cũng chịu mài mòn tốt hơn và ít bị kẹt hơn khi sử dụng nhiều.

Có ba loại ren Acme phổ biến: ren Acme đa dụng , ren Acme định tâm và ren Acme ngắn . Các loại ren đa dụng và định tâm có chiều sâu ren xấp xỉ bằng một nửa đường kính bước ren, trong đó loại định tâm cho phép dung sai lắp ghép chặt hơn để giảm thiểu hiện tượng kẹt ren dưới tải trọng hướng tâm hoặc tải trọng ngang đáng kể. Ren Acme ngắn có chiều sâu ren nông hơn—ít hơn một nửa bước ren—lý tưởng cho các ứng dụng cần giảm lượng vật liệu nhưng vẫn đảm bảo độ cứng và khả năng ăn khớp ren cao.

Có mối liên hệ mật thiết với ren hình thang là loại ren vít dẫn hướng hệ mét, thường được biết đến với tên gọi ren vít dẫn hướng hệ mét. Loại ren này có góc ren 30 độ và thường được quy định bằng kích thước hệ mét ISO. Vì lý do này, các loại vít dẫn hướng như vậy thường được gọi là “vít dẫn hướng hệ mét” hoặc ” vít hình thang hệ mét “. Ren hình thang là tiêu chuẩn trong các ứng dụng cơ khí ở châu Âu và quốc tế, chẳng hạn như máy CNC, robot và tự động hóa công nghiệp, đòi hỏi định vị tuyến tính chính xác và khả năng lặp lại cao.



Sợi gia cố

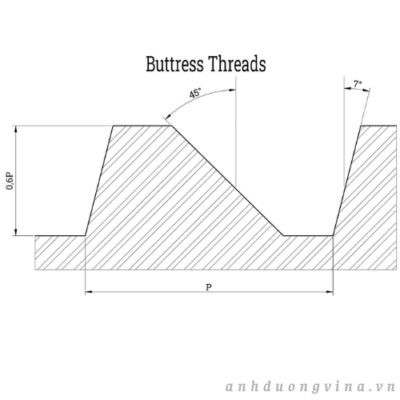

Ren trụ được thiết kế đặc biệt để chịu được tải trọng trục cao và truyền lực hiệu quả chỉ theo một hướng, được xác định bởi hướng của mặt chịu tải và mặt không chịu tải. Trong ren trụ tiêu chuẩn, mặt chịu tải thường nghiêng 7 độ, trong khi mặt không chịu tải nghiêng 45 độ. Với đế ren rộng hơn, khác biệt so với ren hình chóp và ren vuông, ren trụ mang lại độ bền cắt được cải thiện đáng kể, lý tưởng cho các ứng dụng chịu lực một chiều cực mạnh.

Ren trụ đỡ (buttress threads) vượt trội trong các trường hợp cần truyền tải năng lượng hiệu quả và khả năng chống biến dạng cao, chẳng hạn như trong các máy ép vít lớn, kích nâng hạng nặng, bộ truyền động thẳng đứng, máy ép phun và thiết bị phay. Chúng đạt được hiệu suất cơ học gần như tương đương với ren vuông, với tổn thất ma sát tối thiểu trong khi cung cấp độ bền gấp đôi. Tuy nhiên, ren trụ đỡ hoạt động kém hiệu quả nếu chịu tải trọng trục ngược chiều, do đó không được khuyến nghị sử dụng trong các ứng dụng hai chiều.



Để tối ưu hóa hiệu suất hơn nữa, việc lựa chọn loại ren vít dẫn hướng phù hợp dựa trên hướng tải dự kiến ​​của ứng dụng, độ chính xác yêu cầu, hiệu quả và điều kiện môi trường, chẳng hạn như tiếp xúc với bụi hoặc chất gây ô nhiễm có thể làm tăng ma sát và mài mòn, là rất quan trọng.

Sau đây là các phương pháp thường được sử dụng để sản xuất vít me dẫn hướng, mỗi phương pháp đều ảnh hưởng đến độ chính xác, độ bền, độ chắc chắn của vật liệu và tổng chi phí sản phẩm:

Cuộn chỉ

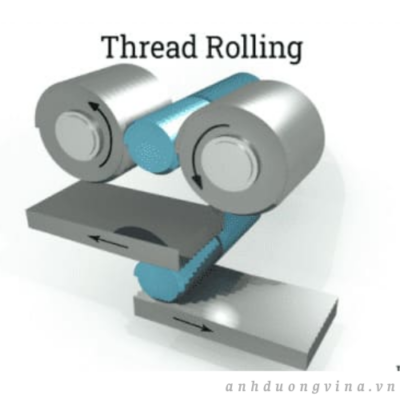

Trong phương pháp cán ren, phôi vít me – thường được làm từ thép hợp kim cao cấp, thép không gỉ hoặc đồng – được ép giữa hai khuôn lăn chính xác có khắc hình dạng ren. Qua nhiều lần cán, các khuôn sẽ tạo hình nguội bề mặt, tạo ra hình dạng ren chính xác và tăng độ cứng cũng như độ bền kéo của vít me thành phẩm do hiện tượng hóa bền vật liệu. Cán ren là một quy trình tạo hình nguội kim loại được ưa chuộng vì khả năng tạo ra các ” ren cán ” mịn, độ chính xác cao và chống mài mòn trong sản xuất hàng loạt. Vít me cán ren được sử dụng rộng rãi trong các ứng dụng điều khiển chuyển động tiết kiệm chi phí, sản lượng lớn, đặc biệt là những nơi cần giảm ma sát bề mặt và đảm bảo hình dạng ren nhất quán.

Sợi chỉ xoáy

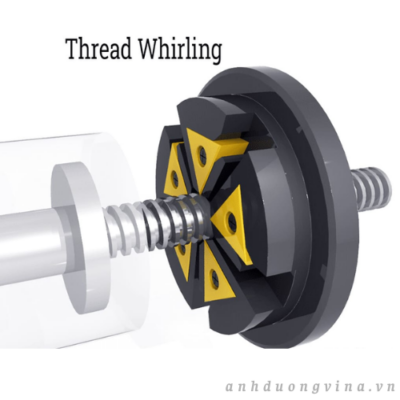

Gia công ren bằng phương pháp xoáy là một quy trình sản xuất có độ chính xác cao, lý tưởng để tạo ra các vít me có biên dạng phức tạp, ren sâu hoặc vật liệu đặc biệt. Trong phương pháp này, một thanh kim loại được kẹp chắc chắn vào đầu xoáy, sau đó được nghiêng để phù hợp với góc xoắn hoặc góc bước ren mong muốn. Đầu xoáy quay phôi ở tốc độ cao trong khi di chuyển chậm rãi so với một hoặc nhiều dụng cụ cắt – tạo điều kiện thuận lợi cho việc hình thành ren chỉ trong một lần gia công. Điều này cho phép kiểm soát vượt trội về bước ren, độ sâu và độ hoàn thiện, tạo ra các ” ren cắt ” chất lượng cao với dung sai chặt chẽ.

Gia công ren xoắn được ưa chuộng cho sản xuất theo đơn đặt hàng hoặc sản xuất theo lô nhỏ, cũng như để sản xuất các vít me dẫn hướng có độ chính xác cao được sử dụng trong các dụng cụ khoa học, thiết bị y tế, bộ truyền động hàng không vũ trụ, tự động hóa phòng thí nghiệm và các cụm chuyển động tuyến tính hiệu suất cao, nơi cần độ rơ tối thiểu và độ hoàn thiện bề mặt vượt trội.



Tóm lại, việc lựa chọn loại ren vít me – dù là ren vuông, ren acme, ren hình thang hay ren trụ – phụ thuộc vào nhu cầu về hiệu quả, khả năng chịu tải, độ chính xác chuyển động, phương pháp sản xuất và tuổi thọ hệ thống. Lựa chọn chính xác và phương pháp sản xuất chất lượng cao là rất quan trọng để tối đa hóa hiệu suất, độ tin cậy và hiệu quả chi phí trong các hệ thống điều khiển chuyển động và truyền động.

Câu hỏi thường gặp

Trục vít dẫn hướng là gì và nó hoạt động như thế nào?

Trục vít là một bộ truyền động tuyến tính cơ khí chuyển đổi chuyển động quay thành chuyển động thẳng bằng cách sử dụng trục vít và đai ốc, hoạt động mà không cần ổ bi. Hình dạng ren và lựa chọn vật liệu ảnh hưởng đến hiệu suất và ma sát.

Các loại ren vít me chính là gì?

Các loại ren vít me chính bao gồm ren vuông, ren acme (bao gồm ren hình thang/hệ mét) và ren trụ. Mỗi loại đều có những ưu điểm khác nhau về khả năng chịu tải, ma sát và độ phức tạp trong sản xuất, do đó phù hợp với các nhiệm vụ truyền động và điều khiển chuyển động cụ thể.

Trục vít dẫn hướng một vòng và trục vít dẫn hướng nhiều vòng khác nhau như thế nào?

Trục vít một ren có một ren chạy dọc theo chiều dài, cung cấp khả năng chịu tải cao và điều khiển chính xác. Trục vít nhiều ren (như trục vít hai ren) cho phép di chuyển tuyến tính nhanh hơn trên mỗi vòng quay, phù hợp với các hoạt động tốc độ cao hoặc chu kỳ cao.

Các phương pháp sản xuất nào được sử dụng để tạo ren cho vít me?

Ren vít me chủ yếu được tạo ra bằng phương pháp cán ren hoặc tạo ren xoáy. Cán ren lý tưởng cho sản xuất số lượng lớn, tiết kiệm chi phí, trong khi tạo ren xoáy được sử dụng cho các biên dạng chính xác, đặc biệt hoặc tùy chỉnh với dung sai chặt chẽ.

Những đặc điểm thiết kế nào ảnh hưởng đến hiệu suất của trục vít dẫn hướng?

Các đặc điểm thiết kế chính bao gồm đường kính lớn và nhỏ, chiều sâu ren, bước ren, độ nghiêng ren, góc xoắn, điểm bắt đầu ren, vật liệu đai ốc, độ nhẵn bề mặt và khả năng kiểm soát khe hở. Những yếu tố này quyết định khả năng chịu tải, hiệu suất và tuổi thọ.

Khi nào nên chọn loại ren cụ thể cho các ứng dụng công nghiệp?

Chọn loại ren dựa trên nhu cầu ứng dụng: ren vuông cho hiệu suất cao, ren hình thang/acme cho khả năng chịu tải và gia công, và ren trụ cho tải trọng trục cao một chiều. Cần xem xét hướng, độ chính xác và môi trường làm việc.

Các loại vít me dẫn hướng nào hiện có?

Bộ truyền động trục vít

Bộ truyền động tuyến tính là thiết bị di chuyển tải trọng theo đường thẳng một trục. Chúng có thể được dẫn động bằng vít me. Có hai loại mà bộ truyền động vít me có thể hoạt động:

1. Trục vít được cố định ở hai đầu, với đai ốc quay theo chuyển động qua lại dọc theo chiều dài của trục vít. Sự quay của đai ốc được điều khiển bởi một động cơ điện.
2. Trục vít được quay bởi một động cơ bước với sự hỗ trợ của khớp nối thanh. Sự quay của trục vít tạo ra chuyển động tịnh tiến của đai ốc dọc theo chiều dài của trục vít. Khớp nối thanh giúp bù đắp những sai lệch có thể xảy ra trong quá trình chuyển động tốc độ cao.

Đai ốc giúp cho chuyển động tuyến tính của tải trọng được dễ dàng hơn. Để tăng cường độ ổn định và khả năng chịu tải, nó thường được hỗ trợ bởi một hệ thống dẫn hướng tuyến tính, bao gồm các thanh dẫn hướng, ổ bi và giá đỡ. Ngoài ra, đai ốc thường được trang bị cơ cấu chống rung lắc để duy trì độ chính xác và tính nhất quán trong chuyển động tuyến tính.

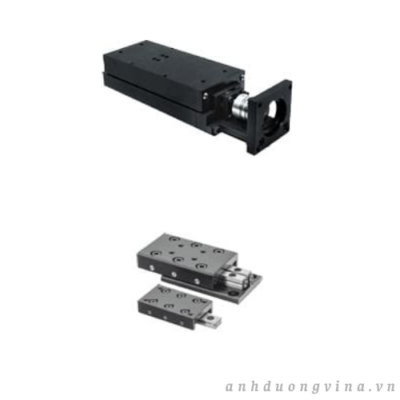

Bàn vít me

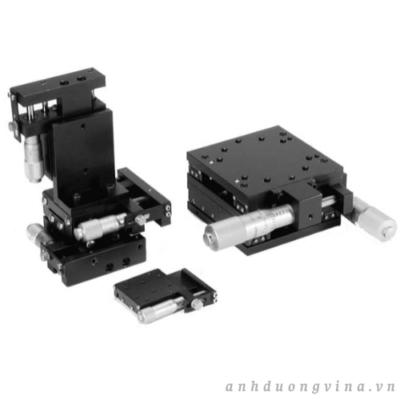

Bàn vít me là một dạng tiên tiến của bộ truyền động vít me, được thiết kế với bệ đỡ rộng hơn để lắp đặt các tải trọng lớn hơn. Vít me thường được căn chỉnh song song với hai thanh dẫn hướng, với đai ốc nằm bên trong giá đỡ của thanh dẫn hướng tuyến tính. Bàn vít me thường được sử dụng trong các hệ thống định vị cho các vật thể lớn.

Các giai đoạn vít me

Hệ thống dẫn động trục vít là các bộ truyền động được thiết kế cho các ứng dụng định vị chính xác. Chúng có độ cứng xoắn cao và bao gồm cơ chế khóa ma sát, làm cho chúng phù hợp cho cả sử dụng theo phương ngang và phương thẳng đứng. Một số hệ thống dẫn động trục vít có khả năng chuyển động đa trục và chúng có các cấu hình như X, XY và XYZ.



Các vật liệu thường được sử dụng trong chế tạo vít me là gì?

Hiệu suất và độ bền của vít me chịu ảnh hưởng đáng kể bởi hệ số ma sát giữa bề mặt đai ốc và trục vít. Hệ số này là đặc tính vốn có của vật liệu được sử dụng. Điều quan trọng là vật liệu của trục vít và đai ốc phải tương thích với nhau. Nói chung, người ta tránh sử dụng vật liệu cứng vì chúng có thể dẫn đến tăng mài mòn vít me. Vật liệu lý tưởng cho vít me cần có độ bền kéo và nén cao, khả năng chống mỏi, độ cứng và khả năng chống ăn mòn và hóa chất.

Các vật liệu thường được sử dụng cho trục vít bao gồm thép carbon, thép không gỉ, nhôm và titan . Đối với đai ốc, các vật liệu như nhựa hoặc đồng thường được sử dụng:

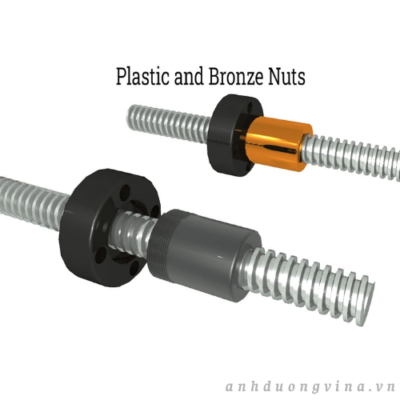

• Đai ốc nhựa có hệ số ma sát thấp hơn và khả năng chống ăn mòn và hóa chất cao hơn, nhưng nhiệt độ hoạt động của chúng bị giới hạn ở nhiệt độ thấp. Các loại nhựa được sử dụng để chế tạo đai ốc bao gồm nylon, polyetylen trọng lượng phân tử cực cao (UHMWPE), polyvinylidene (PVDF), copolyme acetal (POM-C) và các loại khác.
• Đai ốc bằng đồng khắc phục được hạn chế của đai ốc bằng nhựa khi hoạt động ở nhiệt độ cao. Đai ốc bằng đồng được thay thế cho đai ốc bằng thép để giảm tổn thất ma sát trong khi vẫn duy trì khả năng chịu tải cao, khả năng chống va đập và độ bền. Chúng cũng có khả năng chống ăn mòn và hóa chất tốt. Tuy nhiên, đai ốc bằng đồng có hệ số ma sát cao hơn so với đai ốc bằng nhựa và sinh ra nhiều nhiệt hơn.



Để giảm ma sát hơn nữa và tăng cường khả năng chống ăn mòn và chịu nhiệt, vật liệu trục vít thường được phủ bằng các vật liệu composite đặc biệt có đặc tính tự bôi trơn. Các lớp phủ này loại bỏ nhu cầu bôi trơn bổ sung và cung cấp khả năng bảo vệ trong môi trường khắc nghiệt. Các vật liệu phủ phổ biến bao gồm polytetrafluoroethylene (PTFE), polyether ether ketone (PEEK), Torlon® và Vespel®.

Độ rơ trong vít me là gì?

Hiện tượng khe hở (backlash) đề cập đến sự chuyển động dọc trục của trục vít và đai ốc mà không có sự quay tương ứng của bất kỳ bộ phận nào. Đây là đặc tính vốn có của vít me và xảy ra do khe hở không mong muốn và sự lắp ghép không đầy đủ của các ren trong và ngoài, dẫn đến sự mất chuyển động giữa các bộ phận của vít me.

Độ rơ có thể ảnh hưởng đến độ chính xác và tính nhất quán của hệ thống trục vít. Mặc dù một mức độ rơ nhất định có thể chấp nhận được trong các ứng dụng như máy ép, kích nâng, kẹp và ê tô, nhưng nó có thể ảnh hưởng xấu đến hiệu suất của các hệ thống định vị, phân phối và lắp ráp. Ngoài ra, độ rơ có thể góp phần làm tăng sự mài mòn trên trục vít.

Đai ốc chống giật ngược

Đai ốc chống rung được thiết kế để duy trì sự tiếp xúc chặt chẽ giữa trục vít và đai ốc, giảm khe hở và hạn chế tối đa hiện tượng rung lắc. Các loại đai ốc chống rung khác nhau bao gồm:

Đai ốc chống rung lắc trục

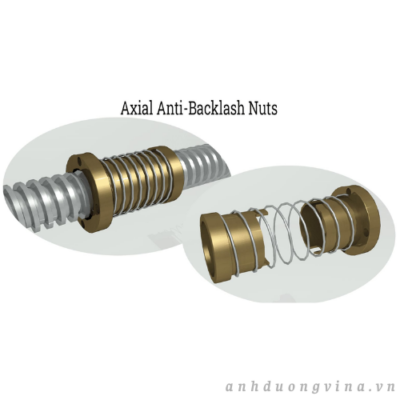

Đai ốc chống rơ trục sử dụng một lò xo được đặt giữa hai nửa của đai ốc. Lò xo này nén các mặt đối diện của ren trong và ren ngoài, loại bỏ hiệu quả khe hở trục không mong muốn. Tuy nhiên, loại đai ốc này yêu cầu mô-men xoắn lớn hơn để vận hành trục vít, làm tăng tổn thất ma sát và giảm hiệu suất tổng thể. Để giảm thiểu rơ, lực lò xo phải lớn hơn tải trọng tác dụng.



Đai ốc chống rung lắc xuyên tâm

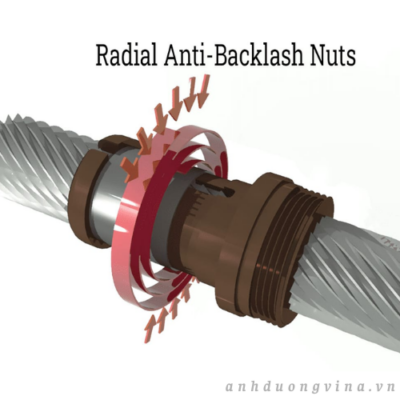

Đai ốc chống rơ hướng tâm giải quyết hiện tượng rơ bằng cách tác dụng lực hướng tâm để nén trục vít và ren, từ đó loại bỏ khe hở hướng tâm không mong muốn giữa đỉnh và chân ren. Phương pháp này loại bỏ hiệu quả hiện tượng rơ bất kể tải trọng tác dụng và bù đắp cho sự mài mòn ren. Việc giảm rơ hướng tâm được thực hiện thông qua hai cách tiếp cận chính: một cách tiếp cận liên quan đến thân đai ốc với các ngón tay linh hoạt được ép xuống bởi một lò xo hướng trục, trong khi cách tiếp cận khác có một lò xo điều chỉnh được quấn bên ngoài quanh thân đai ốc để thiết lập tải trọng trước và khe hở khi cần thiết.



Đai ốc tách rời chống rung lắc kèm miếng đệm

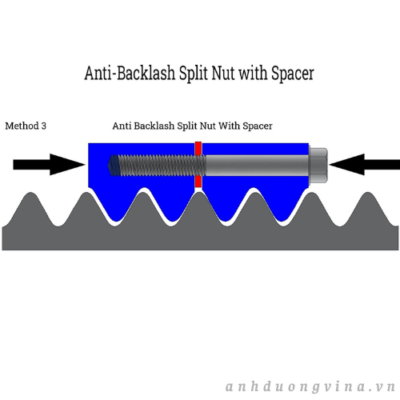

Một phương pháp khác để loại bỏ độ rơ dọc trục là sử dụng một miếng đệm giữa hai nửa đai ốc được bắt chặt với nhau bằng bu lông. Bu lông cố định hai mặt đối diện của đai ốc, trong khi miếng đệm ngăn ngừa việc siết quá chặt. Cấu hình này tạo thêm lực nén lên trục vít, giúp giảm thiểu độ rơ.



Trong các hệ thống tiên tiến và tự động hóa hơn, hiện tượng rơ có thể được dự đoán và điều chỉnh điện tử thông qua phần mềm, cho phép bù trừ chính xác.

Những yếu tố quan trọng cần xem xét khi lựa chọn và vận hành vít me?

Ngoài việc giải quyết vấn đề độ rơ và lựa chọn vật liệu, cần lưu ý các yếu tố sau đây khi lựa chọn, vận hành và bảo trì vít me:

Đánh giá PV

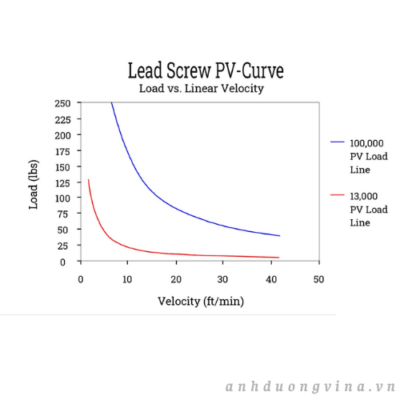

Chỉ số PV cho biết sự kết hợp tối đa cho phép giữa tải trọng trục và số vòng quay mỗi phút (rpm) mà vít me có thể chịu được. Nó được xác định bởi nhiệt lượng sinh ra trong quá trình hoạt động và độ mài mòn mà vít me phải chịu. Giá trị PV thể hiện tích của áp suất bề mặt tiếp xúc và vận tốc trượt, là hai thông số độc lập của vít me.

Đường cong PV phác thảo các giới hạn hoạt động an toàn cho vít me, minh họa mối quan hệ nghịch đảo giữa áp suất bề mặt tiếp xúc và vận tốc trượt để đảm bảo hoạt động an toàn. Khi xử lý tải trọng trục lớn hơn, nên giảm tốc độ quay của vít me. Nguyên tắc này nên được áp dụng bất cứ khi nào điều chỉnh tải trọng trục hoặc tốc độ quay.

Giá trị PV bị ảnh hưởng bởi các vật liệu được sử dụng trong cấu tạo của trục vít và điều kiện bôi trơn của nó.

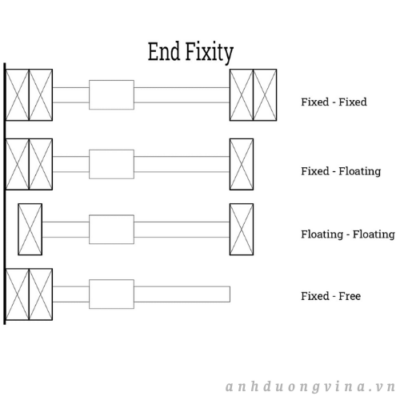

Kết thúc sự cố định

Kiểu cố định đầu trục vít mô tả cách bố trí giá đỡ của trục vít, ảnh hưởng đến độ cứng, tốc độ tới hạn và tải trọng uốn cong của nó. Các kiểu cố định đầu trục vít khác nhau bao gồm cấu hình cố định-tự do, nổi-nổi, cố định-nổi và cố định-cố định.

Tốc độ tới hạn

Tốc độ tới hạn của vít me là tốc độ quay cao nhất mà nó có thể đạt được mà không gây ra rung động quá mức hoặc hư hỏng tiềm tàng. Ngưỡng này được xác định bởi tần số tự nhiên của vít me và các yếu tố như đường kính nhỏ, chiều dài, độ thẳng của trục, sự thẳng hàng của cụm lắp ráp và độ cố định đầu trục. Để đảm bảo hiệu suất đáng tin cậy, nên giữ tốc độ quay vận hành dưới 80% tốc độ tới hạn đã tính toán.

Tải trọng uốn cong

Tải trọng uốn cong, hay còn gọi là sức bền cột, là lực nén tối đa mà vít me có thể chịu được trước khi bắt đầu bị uốn hoặc cong vênh. Đây là yếu tố quan trọng trong việc xác định kích thước phù hợp của vít me. Đối với cùng một kiểu cố định đầu trục, tải trọng uốn cong tăng lên khi đường kính nhỏ hơn lớn hơn và giảm xuống khi khoảng cách giữa các điểm tựa ngắn lại.

Độ chính xác của chì

Độ chính xác bước ren đo lường sự khác biệt giữa độ dịch chuyển tuyến tính thực tế của vít me so với khoảng cách lý thuyết được xác định bởi bước ren và độ dịch chuyển của nó. Thông số này thường được ghi trong thông số kỹ thuật của nhà sản xuất. Vít me có giá trị độ chính xác bước ren càng nhỏ thì độ chính xác càng cao.

Ưu điểm và nhược điểm của việc sử dụng vít me là gì?

Trục vít dẫn động mang lại một số ưu điểm, bao gồm:

• Trục vít dẫn động có giá thành thấp hơn và dễ sản xuất hơn. Nó tiết kiệm chi phí hơn so với trục vít bi trong các ứng dụng hoạt động gián đoạn, tốc độ thấp và tải trọng nhẹ đến trung bình.
• Trục vít dẫn động hoạt động hiệu quả trong các ứng dụng theo phương thẳng đứng.
• Một số loại vít me có khả năng tự khóa và không cần hệ thống phanh. Tự khóa là đặc tính ngăn chặn sự chuyển động của trục vít và đai ốc mà không cần tác động lực bên ngoài. Đặc tính này thường có ở các vật liệu vít me có hệ số ma sát cao.
• Trục vít có kích thước nhỏ gọn hơn do số lượng bộ phận cấu thành tối thiểu.
• Trục vít dẫn động hoạt động êm ái.
• Các trục vít dẫn hướng được phủ lớp tự bôi trơn không cần phải bôi trơn thêm từ bên ngoài.

Trục vít dẫn hướng có một số nhược điểm nhất định, chẳng hạn như:

• Trục vít có hiệu suất thấp hơn, chỉ dao động từ 20-80%. Do đó, chúng không được khuyến khích sử dụng cho việc truyền tải điện năng liên tục.
• Ốc vít dẫn hướng cần được thay thế thường xuyên hơn so với ốc vít bi. Sự mài mòn của ren ốc vít dẫn hướng diễn ra nhanh hơn do ma sát lớn. Có thể bù đắp sự mài mòn này bằng cách sử dụng đai ốc chia.
• Nhiệt lượng sinh ra do ma sát có thể gây ra sự giãn nở nhiệt, ảnh hưởng tiêu cực đến độ chính xác của trục vít.
• Trục vít dẫn động đòi hỏi mô-men xoắn lớn hơn và do đó, cần động cơ lớn hơn.

Phần kết luận

• Trục vít dẫn hướng là một loại cơ cấu truyền động tuyến tính cơ khí chuyển đổi chuyển động quay thành chuyển động thẳng. Nó hoạt động dựa trên sự trượt của trục vít và ren đai ốc mà không cần ổ bi giữa chúng.
• Các loại vít me dựa trên hình dạng ren bao gồm ren vuông, ren Acme, ren hình thang và ren trụ. Vít me có thể được sản xuất bằng phương pháp cán ren hoặc phương pháp tạo ren xoáy.
• Hiệu suất và độ mài mòn của vít me phụ thuộc rất nhiều vào hệ số ma sát của vật liệu cấu tạo nên chúng. Lý tưởng nhất là hệ số ma sát càng thấp.
• Các đặc tính mong muốn khác của vật liệu trục vít là độ bền kéo và nén cao, khả năng chống mỏi, độ cứng, và khả năng chống ăn mòn và kháng hóa chất.
• Khe hở (backlash) là hiện tượng mất chuyển động do khe hở không mong muốn và sự lắp ghép không đủ chặt chẽ giữa các bộ phận của trục vít dẫn hướng. Đai ốc chống khe hở được sử dụng để giảm thiểu hiện tượng này. Các loại đai ốc chống khe hở bao gồm: đai ốc chống khe hở trục, đai ốc chống khe hở hướng tâm và đai ốc chống khe hở có vòng đệm.
• Các yếu tố khác cần xem xét đối với vít me dẫn hướng bao gồm định mức PV, độ cố định đầu vít, tốc độ tới hạn, tải trọng uốn cong và độ chính xác của bước ren.
• Trục vít có giá thành thấp hơn, dễ sản xuất hơn và nhỏ gọn hơn vì chúng có ít bộ phận hơn. Chúng có khả năng tự khóa, phù hợp với các ứng dụng thẳng đứng và tiết kiệm chi phí hơn trong các ứng dụng gián đoạn, tốc độ thấp và trọng lượng nhẹ đến trung bình. Tuy nhiên, chúng kém hiệu quả hơn, cần mô-men xoắn lớn hơn để truyền động và tạo ra nhiều ma sát hơn; điều này làm tăng sự mài mòn của ren và làm giảm độ chính xác.
