Vít me bi: Các loại, linh kiện và lợi ích về hiệu suất

Tìm hiểu về vít bi

Ốc vít bi là loại cơ cấu truyền động tuyến tính chuyên dụng được cấu tạo từ trục vít và đai ốc bao quanh một viên bi lăn. Viên bi này di chuyển dọc theo các rãnh xoắn ốc thẳng hàng của trục. Vai trò chính của ốc vít bi là chuyển đổi chuyển động quay thành chuyển động tuyến tính một cách hiệu quả. Đai ốc bi cho phép truyền lực đến tải trọng đứng yên hoặc di chuyển với độ chính xác, độ tin cậy và tính nhất quán cao.

Đặc trưng bởi việc sử dụng sáng tạo các viên bi lăn trong rãnh xoắn ốc, vít bi giúp giảm đáng kể ma sát cơ học bên trong cụm vít. Thiết kế khéo léo này thay thế ma sát trượt bằng ma sát lăn, làm giảm ma sát đáng kể và mang lại hiệu suất truyền tải năng lượng vượt trội. Hiệu quả của vít bi được đánh giá bằng khả năng chuyển đổi lực quay thành chuyển động tuyến tính một cách liền mạch.



Ốc vít bi có thiết kế phức tạp hơn và thường lớn hơn các loại ốc vít khác. Mặc dù giá thành có thể cao hơn, nhưng hiệu suất vượt trội và những lợi ích mà chúng mang lại thường xứng đáng với chi phí bổ sung.

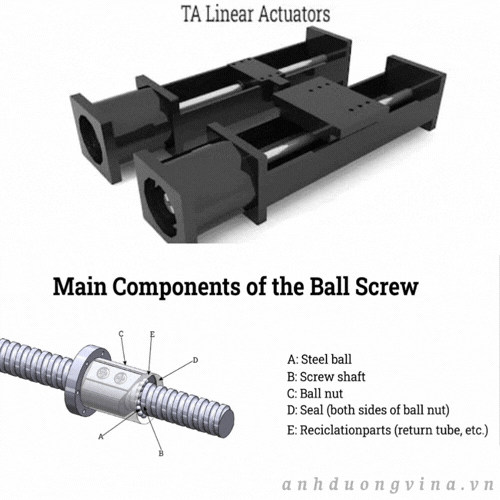

Các bộ phận của vít me bi?

Ốc vít bi là thiết bị chuyển động tuyến tính quan trọng được sử dụng rộng rãi trong tự động hóa, robot và máy CNC để chuyển đổi chuyển động quay thành chuyển động tuyến tính chính xác với ma sát tối thiểu. Các thành phần chính của một cụm ốc vít bi bao gồm trục vít, đai ốc bi và vòng bi (hoặc bi). Hiểu rõ các thành phần của ốc vít bi, cũng như các thông số kỹ thuật chính và thuật ngữ chuyên ngành, là điều cơ bản để tối ưu hóa hiệu suất, hiệu quả và tuổi thọ của hệ thống. Dưới đây, chúng ta sẽ tìm hiểu chi tiết các thuộc tính quan trọng của chúng và thảo luận về cách mỗi yếu tố đóng góp vào chức năng và độ chính xác đáng tin cậy của ốc vít bi.

Trục vít

Trục vít là bộ phận chịu tải trung tâm của hệ thống vít bi, nhận lực quay từ động cơ servo hoặc bộ truyền động khác. Khi trục quay quanh trục của nó, nó chuyển đổi chuyển động quay thành chuyển động tịnh tiến được điều khiển. Chuyển động chính xác này làm cho vít bi trở nên thiết yếu trong các ứng dụng định vị chính xác cao và tự động hóa công nghiệp.

Trục vít là một thanh hình trụ dài, được tôi cứng, có rãnh xoắn ốc liên tục, còn gọi là rãnh bi , được gia công dọc theo chiều dài của nó. Rãnh này tạo thành ren của vít, đóng vai trò như một đường dẫn cho các viên bi lăn truyền lực giữa trục và đai ốc.

Rãnh bi được tối ưu hóa để tiếp xúc với các ổ bi, thường sử dụng hình bán nguyệt hoặc hình vòm Gothic. Việc lựa chọn giữa hai hình dạng này ảnh hưởng đến sự phân bố tải trọng, độ cứng và khả năng giảm độ rơ của cụm vít me bi. Hình bán nguyệt sử dụng một đường cong bán kính đơn, trong khi hình vòm Gothic được tạo thành từ hai đường cong giao nhau, tạo ra các điểm tiếp xúc bổ sung để cải thiện khả năng chịu tải và độ chính xác định vị.

Trục vít bi được phân loại là trục vít bi thuận chiều nếu rãnh xoắn theo chiều kim đồng hồ dọc theo trục – nghiêng về bên phải. Ngược lại, trục vít bi nghịch chiều có rãnh xoắn ngược chiều kim đồng hồ. Việc xác định chính xác hướng ren rất quan trọng đối với việc lắp đặt và thiết kế máy móc đúng cách, vì nó xác định hướng chuyển động so với sự quay của trục.



Thông số kỹ thuật trục vít then chốt rất cần thiết cho thiết kế ứng dụng:

Đường kính danh nghĩa

Đường kính danh nghĩa là đường kính ngoài lớn nhất của trục vít, không bao gồm ổ bi, và rất quan trọng để lựa chọn kích thước vít bi sao cho phù hợp với tải trọng và độ lắp đặt trong hệ thống chuyển động tuyến tính của bạn. Đường kính lớn hơn thường mang lại độ bền cao hơn và khả năng chịu tải tốt hơn.

Đường kính vòng tròn quả cầu

Đường kính vòng bi hay đường kính vòng chia (PCD) là đường kính đi qua tâm của các viên bi khi được lắp đặt giữa đai ốc và trục vít. Số đo này xác định đường tâm hình học cho sự tiếp xúc giữa các viên bi và ảnh hưởng đến khả năng truyền mô-men xoắn, độ êm ái và độ cứng vững của hệ thống.

Đường kính rễ

Đường kính chân ren là đường kính lõi nhỏ nhất của trục vít, được đo giữa điểm thấp nhất của các rãnh đối diện. Kích thước này xác định diện tích mặt cắt ngang tối thiểu của trục, ảnh hưởng đến độ bền kéo và khả năng chống uốn cong trong các ứng dụng hành trình dài.

Đường kính danh nghĩa, đường kính vòng bi và đường kính chân ren là những thông số thiết yếu để tính toán các thông số ứng dụng như tải trọng định mức của vít me bi, mô-men xoắn yêu cầu, tốc độ tới hạn và khả năng tương thích tổng thể của hệ thống.

Sân bóng đá

Bước ren là khoảng cách dọc trục giữa hai ren liền kề, được đo song song với trục vít. Bước ren của vít me bi ảnh hưởng trực tiếp đến độ phân giải tuyến tính và độ chính xác định vị cho mỗi vòng quay của trục.

Chỉ huy

Bước ren được định nghĩa là khoảng cách dọc trục mà đai ốc di chuyển trong một vòng quay hoàn chỉnh (360 độ) của vít me bi. Đây là một thông số quan trọng trong việc lựa chọn vít me bi, ảnh hưởng trực tiếp đến hành trình tuyến tính trên mỗi vòng quay, tốc độ đạt được, gia tốc và khả năng chịu tải động. Đối với định vị tuyến tính nhanh và tự động hóa tốc độ cao, bước ren lớn hơn thường được sử dụng, nhưng điều này có thể dẫn đến giảm khả năng chịu tải do số lượng bi ăn khớp đồng thời ít hơn.

Khi bước ren tăng, cả quãng đường di chuyển tuyến tính và tốc độ tối đa đều tăng. Tuy nhiên, bước ren lớn hơn sẽ làm giảm số lượng bi tiếp xúc, điều này có thể làm giảm khả năng chịu tải động và độ cứng vững của hệ thống. Việc lựa chọn bước ren phù hợp là rất quan trọng dựa trên hiệu suất, độ chính xác và yêu cầu tải trọng của ứng dụng.

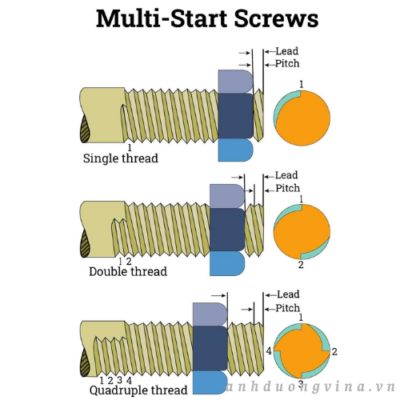

Bắt đầu

Số vòng xoắn (start) đề cập đến số lượng các vòng xoắn riêng lẻ trên trục vít—thường thấy trong cấu hình một vòng xoắn, hai vòng xoắn hoặc bốn vòng xoắn. ​​Tổng chiều dài ren được tính bằng số vòng xoắn nhân với bước ren. Vít nhiều vòng xoắn thường được lựa chọn để chuyển động tuyến tính nhanh với ít vòng quay hơn, mang lại khả năng chịu tải cao hơn và giảm thiểu khả năng rung động hoặc cộng hưởng.

Ví dụ, trong vít me bi hai đầu, bước ren gấp đôi bước răng, cho phép tốc độ tuyến tính cao hơn với mỗi vòng quay. Vít me bi nhiều đầu lý tưởng cho máy CNC hiệu suất cao, robot gắp đặt và các ứng dụng khác đòi hỏi tốc độ di chuyển lớn hơn và độ lặp lại cao hơn, mà không ảnh hưởng đến khả năng chịu tải hoặc độ chính xác.

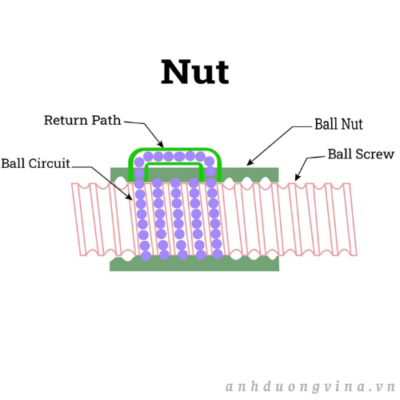

Hạt

Đai ốc của vít me bi là một chi tiết hình trụ được gia công chính xác, chứa các ổ bi tuần hoàn và cơ cấu hồi vị của chúng. Bên trong đai ốc có các rãnh bi khớp với ren của trục vít. Sự khớp nối này đảm bảo các điểm tiếp xúc hiệu quả, ma sát thấp cho các viên bi lăn để truyền lực và chuyển động.



Thông số kỹ thuật quan trọng của đai ốc bi:

Mạch điện

Mạch vòng mô tả đường đi khép kín mà các viên bi di chuyển theo trong quá trình tuần hoàn bên trong đai ốc. Đai ốc bi đa mạch có thể có hai hoặc nhiều đường dẫn độc lập, phân bổ tải trọng đồng đều hơn và cho phép chịu được lực đẩy lớn hơn cũng như tuổi thọ cao hơn, phù hợp với các ứng dụng đòi hỏi khắt khe và chu kỳ làm việc cao.

Xoay

Chu kỳ quay của mạch xác định số vòng quay mà mỗi viên bi hoàn thành trong đường đi trước khi được bộ phận tuần hoàn đưa trở lại. Thông số kỹ thuật này ảnh hưởng đến số lượng viên bi hoạt động trong việc truyền tải tải trọng tại bất kỳ thời điểm nào, từ đó ảnh hưởng đến độ rơ, độ mượt mà và việc giảm thiểu rung động trong các chuyển động có độ chính xác cao.

Hệ thống tuần hoàn bi trong đai ốc đảm bảo chuyển động liên tục và trơn tru của các vòng bi bằng cách đưa chúng trở lại điểm bắt đầu của mạch sau khi hoàn thành hành trình. Các phương pháp tuần hoàn tiên tiến sử dụng các tấm chắn, ống dẫn hồi hoặc nắp bịt đầu để dẫn hướng các viên bi—các thiết kế này được điều chỉnh để giảm thiểu tiếng ồn, cải thiện tuổi thọ hoạt động và giảm mài mòn trong các chu kỳ tốc độ cao hoặc tải nặng.

Vòng bi

Các viên bi (bi) là những quả cầu thép được mài chính xác, thường là thép tôi cứng, lăn với ma sát tối thiểu trong khe hở giữa đai ốc và trục vít. Các bộ phận có độ chính xác cao này là cốt lõi của hiệu suất vít bi, giúp giảm đáng kể tổn thất chuyển đổi và sinh nhiệt so với các cơ cấu thay thế như vít dẫn hướng. Một số vít bi hiệu suất cao sử dụng bi gốm hoặc thép không gỉ cho các ứng dụng chuyên biệt yêu cầu khả năng chống ăn mòn cực cao hoặc đặc tính không từ tính.



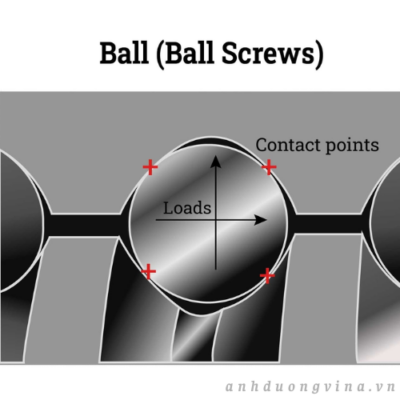

Trong quá trình hoạt động, các viên bi lăn giữa các rãnh được thiết kế sẵn trong cả trục vít và đai ốc, tạo ra các điểm tiếp xúc riêng biệt. Việc lựa chọn hình dạng rãnh—chẳng hạn như hình cung Gothic hoặc hình cung tròn—ảnh hưởng đến số lượng và vị trí của các điểm tiếp xúc này, do đó tác động đến khả năng chịu tải, độ cứng và đặc tính khe hở của cụm chi tiết.

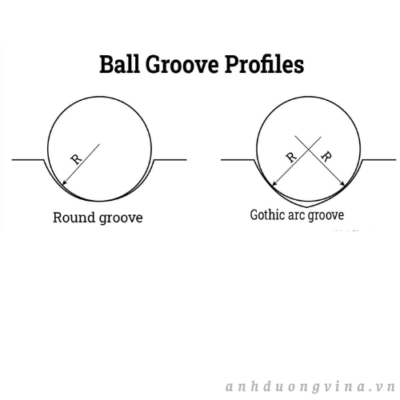

Hồ sơ vòm Gothic

Thiết kế rãnh phổ biến này sử dụng hai cung tròn giao nhau, cung cấp cho mỗi viên bi hai điểm tiếp xúc trên cả đai ốc và trục. Cấu hình này cho phép độ cứng cao hơn, độ chính xác định vị được cải thiện và khả năng chịu tải trọng dọc trục lớn hơn, lý tưởng cho các máy CNC chính xác và robot công nghiệp.

Hồ sơ cung bán nguyệt

Ở đây, hình dạng rãnh tạo thành một đường ray bán nguyệt có bán kính đơn, với viên bi chỉ tiếp xúc với một điểm trên trục và đai ốc. Mặc dù hình dạng này có thể mang lại chuyển động mượt mà hơn và ma sát thấp hơn, nhưng khả năng chịu tải và độ cứng thường thấp hơn so với thiết kế hình vòm Gothic.



Cả hai kiểu rãnh đều được thiết kế với bán kính lớn hơn một chút so với chính các viên bi, tạo ra một khe hở được kiểm soát. Khe hở nhỏ này, nếu không được xử lý, có thể dẫn đến hiện tượng rơ – một vấn đề phổ biến trong các cụm vít me bi ảnh hưởng đến độ chính xác định vị. Để giảm thiểu hiện tượng rơ, các kỹ sư thường áp dụng các kỹ thuật tải trước , sử dụng các viên bi quá khổ, thiết kế đai ốc kép hoặc điều chỉnh độ căng để loại bỏ chuyển động dư thừa và mang lại độ chính xác vượt trội trong môi trường đòi hỏi độ chính xác cao.

Một yếu tố quan trọng khác của cụm vít me bi là gioăng làm kín . Tuy nhỏ gọn nhưng vô cùng cần thiết, gioăng được thiết kế để bảo vệ các bộ phận bên trong khỏi ô nhiễm, bụi bẩn, mảnh vụn và hơi ẩm. Điều này không chỉ duy trì hiệu suất hoạt động tối ưu mà còn kéo dài tuổi thọ của cả vít me và đai ốc bằng cách giữ lại chất bôi trơn và ngăn các hạt mài mòn gây ra sự hao mòn hoặc ăn mòn. Gioăng làm kín rất cần thiết trong các bộ truyền động tuyến tính công nghiệp, thiết bị in 3D, sản xuất chất bán dẫn và các hệ thống tự động hóa nhạy cảm khác.

Khi lựa chọn hoặc chỉ định vít me bi, cần xem xét: tải trọng tối đa (trục và động), cấp độ chính xác, yêu cầu về tốc độ, quản lý bôi trơn, dung sai khe hở, môi trường làm việc và tuổi thọ mong muốn. Việc lựa chọn sự kết hợp phù hợp giữa hình dạng trục, biên dạng rãnh, thiết kế đai ốc, kích thước bi và vật liệu sẽ đảm bảo hiệu suất tối ưu cho các hệ thống chuyển động tuyến tính, bàn định vị và máy móc tự động.

Độ chính xác của vít bi như thế nào?

Ốc vít bi độ chính xác cao, còn được gọi là ốc vít dẫn hướng chính xác, có sai số bước ren tối thiểu – điều này làm cho nó trở nên thiết yếu đối với các ứng dụng trong máy CNC, robot và thiết bị sản xuất tự động. Sai số bước ren đề cập đến sự chênh lệch giữa quãng đường lý thuyết và quãng đường thực tế mà đai ốc bi di chuyển khi trục vít quay. Độ chính xác của cụm ốc vít bi phụ thuộc vào một số yếu tố quan trọng, bao gồm dung sai sản xuất của rãnh bi, độ chặt và độ khít của đai ốc bi với trục vít, sự căn chỉnh trong quá trình lắp đặt và độ chính xác của hệ thống hồi bi. Sai số bước ren có thể thay đổi tùy thuộc vào bước ren cụ thể của vít và cấp độ của ốc vít bi, chẳng hạn như C0 (siêu chính xác), C3 hoặc C5 theo tiêu chuẩn ISO và DIN.



Thường được sử dụng trong các ứng dụng yêu cầu chuyển động tuyến tính chính xác và định vị chuẩn xác, các cấp độ chính xác xác định dung sai ảnh hưởng đến việc lựa chọn vít me bi cho tự động hóa công nghiệp hiệu suất cao. Các kỹ thuật để nâng cao độ chính xác bước ren và giảm độ rơ trong vít me bi bao gồm các phương pháp tải trước khác nhau, sử dụng các kỹ thuật bôi trơn tiên tiến và cải thiện độ chính xác lắp đặt và căn chỉnh. Chú trọng đến các yếu tố này đảm bảo hiệu suất tối ưu của vít me bi và tăng khả năng lặp lại, độ tin cậy và tuổi thọ – những yếu tố quan trọng cần xem xét khi mua hàng đối với các kỹ sư và chuyên gia bảo trì.

Tải trước

Quá trình nạp trước bao gồm việc tác dụng một lực dọc trục có chủ đích lên các viên bi và rãnh của trục vít và đai ốc, đảm bảo sự ăn khớp chặt chẽ. Quá trình này rất quan trọng để loại bỏ độ rơ – chuyển động bị mất hoặc độ lỏng giữa viên bi và rãnh dẫn hướng – giúp cải thiện cả độ chính xác và độ lặp lại trong các ứng dụng đòi hỏi chuyển động tuyến tính chính xác, chẳng hạn như sản xuất chất bán dẫn, thiết bị y tế và hệ thống kiểm tra độ phân giải cao. Bằng cách giảm thiểu độ rơ, quá trình nạp trước giúp duy trì độ chính xác vị trí, độ cứng vững và hiệu quả cần thiết trong các hệ thống truyền động bằng vít bi.

Việc lựa chọn cơ cấu tải trước sẽ quyết định xem vít me bi sử dụng cấu hình đai ốc đơn hay đai ốc kép. Việc lựa chọn phương pháp tải trước phù hợp phụ thuộc vào độ cứng yêu cầu, định mức tải và điều kiện hoạt động dự kiến. Các cơ cấu tải trước phổ biến trong các cụm vít me bi bao gồm:

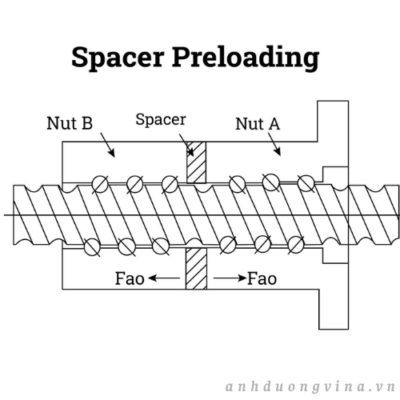

Tải trước miếng đệm

Phương pháp tạo tải trước bằng miếng đệm bao gồm việc chèn một miếng đệm đặc hoặc miếng đệm mỏng giữa hai đai ốc bi để đạt được tải trọng cần thiết. Miếng đệm truyền lực lên các mặt liền kề của cả hai đai ốc bi, nhờ đó bù đắp độ rơ giữa các rãnh bi và các viên bi. Kỹ thuật này được ưu tiên sử dụng trong các cấu hình yêu cầu tải trọng lớn để tăng độ cứng và giảm thiểu độ lệch – một đặc tính quan trọng đối với trục chính máy công cụ và bộ truyền động tuyến tính hoạt động dưới tải trọng cao.

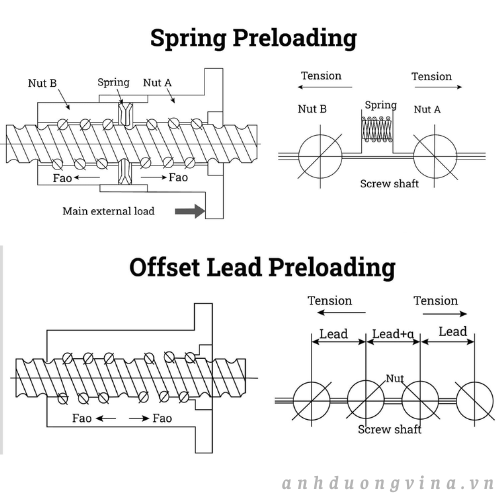

Tải trước lò xo

Trong phương pháp nạp trước bằng lò xo, một lò xo được đặt giữa hai đai ốc bi, truyền lực nạp trước dưới dạng lực căng được kiểm soát. Cấu hình này cho phép hấp thụ các dung sai lắp ráp nhỏ và sự giãn nở nhiệt, mang lại chuyển động mượt mà hơn và khả năng bù khe hở ổn định trong các điều kiện hoạt động khác nhau. Các cụm vít me bi nạp trước bằng lò xo lý tưởng cho các thiết bị chính xác yêu cầu lực ổn định và độ chính xác định vị cao trong phạm vi nhiệt độ rộng.



Nạp trước dây dẫn lệch

Với phương pháp tải trước bằng cách dịch chuyển đầu bi, nhà sản xuất gia công các rãnh bi với độ lệch đầu bi có chủ ý, thường là ở điểm giữa của mạch tuần hoàn. Cách tiếp cận này loại bỏ nhu cầu sử dụng các miếng đệm hoặc lò xo bổ sung, dẫn đến thiết kế nhỏ gọn và nhẹ hơn. Tuy nhiên, tải trước bằng cách dịch chuyển đầu bi thường tạo ra lực tải nhỏ hơn và có thể làm giảm nhẹ khả năng chịu tải. Kỹ thuật này phù hợp nhất với các môi trường mà tính nhỏ gọn, tiết kiệm trọng lượng và hiệu quả chi phí là những yếu tố quan trọng hàng đầu—chẳng hạn như hệ thống tự động hóa, máy in 3D và máy gắp đặt linh kiện.

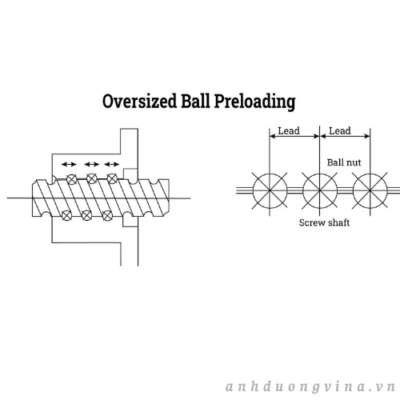

Nạp bóng quá khổ

Việc tạo tải trước được thực hiện bằng cách tích hợp các vòng bi đường kính lớn hơn vào đai ốc bi. Các viên bi quá khổ loại bỏ khe hở, dẫn đến sự vừa khít và diện tích tiếp xúc lớn hơn với rãnh. Việc tạo tải trước bằng bi quá khổ mang lại tải trước nhỏ nhất và có lợi cho các ứng dụng yêu cầu độ chính xác vừa phải hoặc nhạy cảm về chi phí, chẳng hạn như hệ thống điều khiển bằng động cơ bước và tự động hóa giá cả phải chăng. Tuy nhiên, tải trước giảm do phương pháp này mang lại không lý tưởng cho chuyển động siêu chính xác hoặc các hoạt động tốc độ cao, tải trọng lớn.

Tối ưu hóa giá trị tải trước trong các cụm vít me bi và bảo trì thường xuyên là điều cần thiết để cân bằng hiệu suất với độ bền. Tải trước quá lớn sẽ làm tăng yêu cầu mô-men xoắn, gây ma sát cao hơn và có thể dẫn đến sinh nhiệt quá mức—có khả năng làm giảm tuổi thọ tổng thể và ảnh hưởng đến độ chính xác chuyển động. Thực hiện đúng phương pháp tải trước là yếu tố chính trong việc giảm khoảng thời gian bảo trì và giảm thiểu thời gian ngừng hoạt động, một mối quan tâm quan trọng đối với các hoạt động sản xuất và dây chuyền sản xuất tự động.

Bôi trơn

Bôi trơn đúng cách là một thao tác bảo trì quan trọng đối với vít me bi, ảnh hưởng trực tiếp đến tuổi thọ, tốc độ, độ êm ái và độ chính xác tổng thể. Chất bôi trơn, chẳng hạn như mỡ vít me bi hoặc dầu tổng hợp, ngăn ngừa sự mài mòn sớm của cả ổ bi và rãnh dẫn hướng, đồng thời nâng cao hiệu quả năng lượng bằng cách giảm thiểu ma sát và tản nhiệt sinh ra trong quá trình chuyển động tuyến tính tốc độ cao, tải trọng lớn. Chất bôi trơn công nghiệp được lựa chọn dựa trên môi trường ứng dụng, tải trọng dự kiến ​​và độ sạch cần thiết — ví dụ, chất bôi trơn dùng trong thực phẩm thường được sử dụng trong thiết bị tự động hóa y tế hoặc thiết bị đóng gói.

Bôi trơn không đầy đủ hoặc không đúng cách có thể dẫn đến hiện tượng mài mòn gây ra các vết rách siêu nhỏ trên bề mặt kim loại, làm ảnh hưởng đến cả hiệu suất và tuổi thọ của chi tiết. Nguy cơ mài mòn đặc biệt cao ở các chi tiết lắp ghép có ren và các bộ truyền động tuyến tính chịu tải trọng dao động. Đảm bảo bôi trơn nhất quán là rất quan trọng đối với các vít me bi có độ chính xác cao trong các ứng dụng quan trọng đòi hỏi thời gian hoạt động và độ tin cậy tối đa, chẳng hạn như lắp ráp hàng không vũ trụ, quang học và sản xuất điện tử.

Các biện pháp bảo trì tốt nhất bao gồm kiểm tra định kỳ sự xuống cấp của chất bôi trơn và bôi lại loại chất bôi trơn phù hợp cho tất cả các bộ phận chuyển động, đảm bảo chuyển động ổn định và giảm thiểu tiếng ồn và độ rung.

Tăng độ chính xác khi lắp đặt

Độ chính xác khi lắp đặt đóng vai trò nền tảng trong hiệu suất thực tế của hệ thống vít me bi. Việc lắp đặt đúng và chính xác đảm bảo rằng độ chính xác bước ren cao về mặt lý thuyết sẽ chuyển thành độ chính xác định vị tuyến tính thực tế. Sai lệch, lắp đặt lỏng lẻo hoặc khớp nối không đúng cách sẽ gây ra tiếng ồn, rung động quá mức, sai số định vị và có thể dẫn đến hỏng hóc các bộ phận của hệ thống. Theo thời gian, những lỗi này có thể dẫn đến mài mòn sớm, mỏi vật liệu hoặc trục trặc nghiêm trọng—đặc biệt là trong môi trường hoạt động có chu kỳ cao.



Để tối đa hóa hiệu suất của vít me bi, hãy thường xuyên kiểm tra tất cả các bộ phận phụ trợ—như ổ đỡ, khớp nối mềm và đai ốc—để phát hiện sự hao mòn hoặc lắp đặt không đúng cách. Nên sử dụng các dụng cụ căn chỉnh chính xác và đồng hồ đo độ lệch để kiểm tra độ lệch tâm và độ song song trong quá trình lắp ráp. Việc lắp đặt đúng cách không chỉ kéo dài tuổi thọ của vít me bi mà còn giúp đảm bảo hoạt động liên tục, đáng tin cậy và êm ái trong robot gắp đặt, hệ thống servo, máy CNC và thiết bị tự động hóa công nghiệp.

Đối với các kỹ sư và người mua, việc hiểu rõ mối tương quan giữa độ chính xác của vít me bi, các tùy chọn tải trước, yêu cầu bôi trơn và kỹ thuật lắp đặt có thể trực tiếp hỗ trợ các quyết định về thông số kỹ thuật, lựa chọn và bảo trì thường xuyên. Xem xét các yếu tố chuyên môn này khi tìm nguồn cung cấp vít me bi hiệu suất cao đảm bảo kết quả tối ưu, tối đa hóa lợi tức đầu tư và kéo dài độ tin cậy của hệ thống trong các ứng dụng điều khiển chuyển động tiên tiến.

Câu hỏi thường gặp

Ưu điểm chính của việc sử dụng vít bi so với các loại vít khác là gì?

Ốc vít bi sử dụng các viên bi lăn để giảm thiểu ma sát và tối đa hóa hiệu quả chuyển đổi chuyển động quay thành chuyển động tịnh tiến, mang lại khả năng truyền tải năng lượng, độ chính xác và độ mượt mà vượt trội so với ốc vít tiếp xúc trượt.

Một cụm vít me bi điển hình bao gồm những thành phần nào?

Bộ vít me bi bao gồm trục vít, đai ốc bi và các ổ bi chính xác. Các bộ phận này hoạt động cùng nhau để tạo ra chuyển động tuyến tính chính xác, ma sát thấp trong tự động hóa, robot và máy móc CNC.

Hình dạng rãnh ảnh hưởng đến hiệu suất của vít me bi như thế nào?

Các hình dạng rãnh, chẳng hạn như hình cung Gothic hoặc hình cung bán nguyệt, quyết định các điểm tiếp xúc của các viên bi. Hình cung Gothic mang lại độ cứng và khả năng chịu tải cao hơn, trong khi hình cung bán nguyệt giảm ma sát nhưng độ cứng thấp hơn.

Những phương pháp nào được sử dụng để giảm độ rơ trong hệ thống vít me bi?

Hiện tượng rơ được giảm thiểu bằng các kỹ thuật tải trước, bao gồm tải trước bằng miếng đệm, tải trước bằng lò xo, tải trước bằng dây dẫn lệch tâm và sử dụng các viên bi quá khổ, mỗi kỹ thuật được điều chỉnh phù hợp với các yêu cầu cụ thể về độ chính xác, tải trọng hoặc không gian.

Tại sao bôi trơn lại cần thiết cho tuổi thọ của vít me bi?

Bôi trơn giúp giảm ma sát, mài mòn và sinh nhiệt, từ đó kéo dài tuổi thọ và duy trì độ chính xác của vít me bi. Bảo trì thường xuyên đảm bảo hoạt động ổn định và ngăn ngừa hỏng hóc sớm.

Các phương pháp lắp ráp ảnh hưởng đến độ chính xác của vít me bi như thế nào?

Việc lắp đặt chính xác là rất quan trọng để chuyển độ chính xác lý thuyết thành hiệu suất thực tế. Sai lệch hoặc lắp đặt lỏng lẻo có thể gây ra rung động, sai số định vị và mài mòn sớm trong hệ thống vít me bi.

Các loại vít bi khác nhau?

Trục vít bi có thể được phân loại dựa trên cơ chế tuần hoàn bi của chúng. Hai loại hệ thống tuần hoàn bi chính là hệ thống tuần hoàn bên trong và hệ thống tuần hoàn bên ngoài.

Tuần hoàn bóng bên trong

Trong hệ thống tuần hoàn bi bên trong, các viên bi vẫn nằm bên trong vỏ đai ốc trong suốt quá trình tuần hoàn. Thiết kế này tránh được các phần nhô ra bên ngoài, giúp đai ốc bi có hệ thống tuần hoàn bên trong nhỏ gọn hơn. Ngoài ra, các hệ thống này tạo ra ít tiếng ồn và độ rung hơn vì quá trình tuần hoàn chỉ diễn ra bên trong vỏ đai ốc. Các loại vít bi thuộc loại này bao gồm:

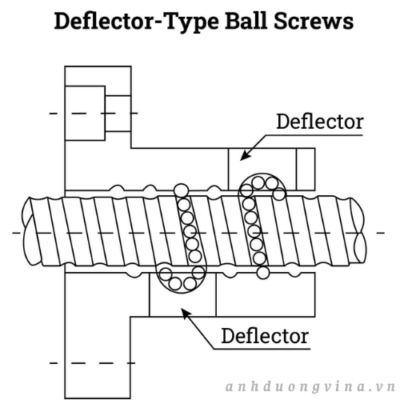

Vít bi kiểu lệch hướng

Các bộ phận dẫn hướng giúp đưa các viên bi di chuyển dọc theo đường kính trục vít và hướng chúng trở lại rãnh liền kề mà chúng xuất phát. Mỗi vòng quay của vít cần một bộ phận dẫn hướng để hoàn thành quỹ đạo của viên bi, có nghĩa là số vòng quay bằng số chu trình trong hệ thống hồi bi bên trong.

Thiết kế này lý tưởng cho các ứng dụng cần dây dẫn mảnh và có kích thước nhỏ gọn, phù hợp với các cụm lắp ráp có không gian hạn chế.

Khi sử dụng ống hoặc nắp để trả bóng, chúng có thể được thiết kế để tạo ra nhiều mạch độc lập được đặt cạnh nhau.

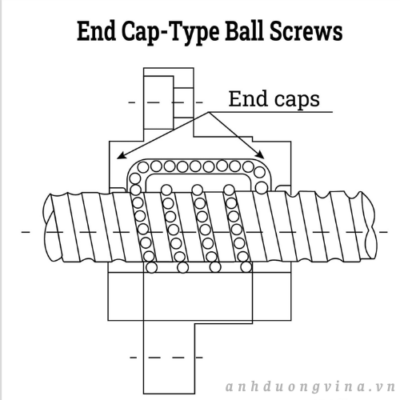

Vít bi kiểu nắp chụp đầu

Các nắp chụp đầu được lắp đặt để dẫn các viên bi đi qua một đường hầm bên trong đai ốc bi, đưa chúng trở lại điểm xuất phát. Thiết kế này đặc biệt phù hợp cho các ứng dụng vít me bi có bước ren lớn vì nó có thể chịu được lực từ các viên bi chuyển động nhanh.



Tuần hoàn bóng bên ngoài

Trong hệ thống tuần hoàn bi ngoài, các viên bi di chuyển bên ngoài vỏ đai ốc trong quá trình tuần hoàn. Hệ thống này hỗ trợ các cụm vít me bi có bước ren nhỏ và phù hợp với nhiều đường kính trục vít khác nhau. Nó tiết kiệm chi phí hơn và phù hợp cho sản xuất hàng loạt so với hệ thống tuần hoàn bi trong. Tuy nhiên, cơ chế tuần hoàn có thể làm tăng đáng kể kích thước tổng thể của vít me bi.

Loại vít me bi duy nhất sử dụng hệ thống tuần hoàn bi bên ngoài là vít me bi kiểu ống hồi.

Một cách khác để phân loại vít bi là dựa trên phương pháp chế tạo được sử dụng để tạo ra các rãnh bi:

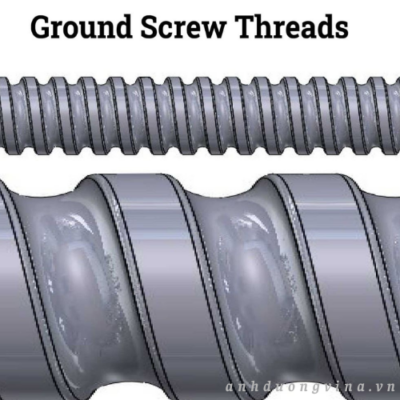

Ren vít nối đất

Ren vít được tạo ra bằng phương pháp mài mòn. Trong phương pháp này, trục phôi được đặt nằm ngang, và một dao cắt mài mòn rất cứng sẽ khắc ra các rãnh. Quá trình này tạo ra bề mặt rãnh mịn hơn so với vít được sản xuất bằng phương pháp cán. Vít bi được sản xuất bằng phương pháp này có độ chính xác cao nhưng đắt hơn và tốc độ sản xuất chậm hơn.

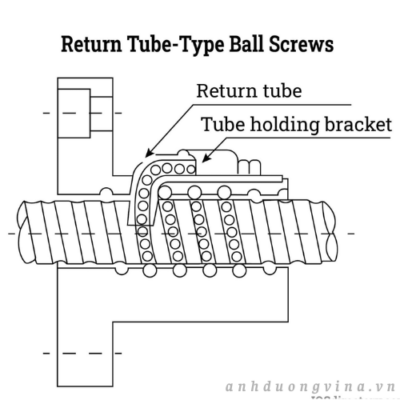

Trục vít bi kiểu ống hồi

Trong hệ thống tuần hoàn bi ngoài, các viên bi di chuyển qua một ống nhô ra từ thành của đai ốc bi. Ống dẫn này dẫn các viên bi trở lại điểm xuất phát. Các ngón tay gắn ở hai đầu ống dẫn giúp điều hướng các viên bi khi chúng đi vào và ra khỏi ống. Chiều dài của ống dẫn được đỡ bởi một giá đỡ ống, giúp việc lắp ráp ống dẫn dễ dàng hơn.



Vít cán

Ren vít cán được tạo ra thông qua quá trình biến dạng gia công nguội. Trục vít chưa cắt được đưa qua các khuôn dụng cụ quay để tạo rãnh. Quá trình này gây ra biến dạng dẻo đáng kể trong phôi, dẫn đến trục vít có độ bền cao. Mặc dù phương pháp này tiết kiệm hơn và đơn giản hơn để chế tạo so với vít mài, nhưng nó tạo ra bề mặt thô hơn. Độ thô ráp này có thể làm giảm hiệu suất và khả năng chống mài mòn của vít bi do ma sát tăng lên.



Như đã thảo luận trong chương trước, vít me bi cũng có thể được phân loại dựa trên phương pháp tải trước.

So sánh vít bi và vít dẫn hướng như thế nào?



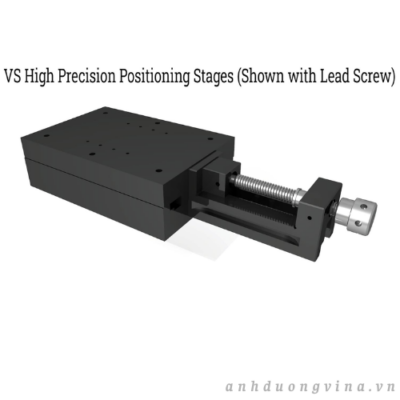

Ốc vít chì , giống như vít bi, có chức năng tương tự như các bộ truyền động tuyến tính cơ khí, chuyển đổi chuyển động quay thành chuyển động thẳng. Tuy nhiên, các loại vít này khác nhau ở nhiều khía cạnh. Sự khác biệt của chúng được liệt kê trong chương này, cũng như ưu điểm và nhược điểm của từng loại.

Chế độ hoạt động

Sự khác biệt chính giữa vít bi và vít dẫn hướng nằm ở phương pháp truyền tải tải trọng. Vít bi sử dụng các ổ bi lăn và tuần hoàn bên trong các rãnh của vít và đai ốc. Ngược lại, vít dẫn hướng có các ren xoắn sâu hơn trượt trên một đai ốc tương ứng.

Hiệu quả

So với vít me bi, vít me bi thường đạt hiệu suất chuyển đổi mô-men xoắn cao hơn (khoảng 90%), trong khi vít me dẫn động kém hiệu quả hơn do tổn thất ma sát lớn hơn. Vít me bi giảm ma sát trượt bằng cách tận dụng ma sát lăn, thấp hơn ma sát trượt gặp phải ở vít me dẫn động.

Vật liệu

Trục vít dẫn hướng thường được làm từ vật liệu polyme phủ các chất tự bôi trơn như PTFE, silicon hoặc than chì, giúp giảm ma sát. Trục vít bi thường được chế tạo từ các vật liệu có độ cứng cao như thép không gỉ để đáp ứng các ứng dụng đòi hỏi khắt khe hơn.

Dung tích

Vít bi có khả năng chịu tải cao hơn vít dẫn hướng. Trong khi vít dẫn hướng phù hợp và tiết kiệm chi phí cho các tải trọng thấp đến trung bình, vít bi lại thích hợp hơn cho các ứng dụng tải nặng.

Yêu cầu về nguồn điện

So với vít me bi, vít me bi thường yêu cầu động cơ nhỏ hơn do tiêu thụ điện năng thấp hơn.

Thiết kế

Ốc vít dẫn hướng có thiết kế đơn giản và nhỏ gọn hơn, đồng thời dễ tùy chỉnh hơn. Chúng tự khóa và không cần hệ thống phanh. Ngược lại, ốc vít bi thường cần cơ chế phanh để ngăn ngừa hiện tượng quay ngược do thiết kế phức tạp, điều này cũng góp phần làm tăng chi phí của chúng.

Ứng dụng

Ốc vít bi lý tưởng cho các ứng dụng đòi hỏi tốc độ cao, độ chính xác, độ chuẩn xác và độ bền. Chúng được sử dụng trong các hệ thống định vị chính xác, cơ cấu lái ô tô, xe điện, máy móc sản xuất năng lượng (ví dụ: tua bin gió, tấm pin mặt trời, thiết bị thủy điện), máy móc hàng không và hệ thống quang khắc.

Trục vít dẫn động phù hợp hơn cho các ứng dụng mà tốc độ, độ chính xác và độ chuẩn xác không quá quan trọng. Chúng hoạt động hiệu quả trong việc truyền tải tải trọng theo phương thẳng đứng và thường được sử dụng trong thiết bị y tế, máy móc chế biến thực phẩm và thiết bị phòng thí nghiệm.

BẢO TRÌ

So với vít me bi, vít me cần bảo trì và bôi trơn thường xuyên hơn để duy trì hiệu suất tối ưu.

Tiếng ồn

Ốc vít bi thường tạo ra nhiều tiếng ồn hơn so với ốc vít dẫn hướng.

Tóm lại, vít bi được đánh giá cao nhờ hiệu suất năng lượng, độ chính xác, độ chuẩn xác và khả năng chịu tải. Mặc dù chúng mang lại hiệu suất vượt trội so với vít dẫn hướng, nhưng vít dẫn hướng lại tiết kiệm chi phí hơn trong các ứng dụng mà lợi ích của chúng phù hợp với yêu cầu.

Phần kết luận

• Ốc vít bi là một loại cơ cấu truyền động tuyến tính cơ khí. Ốc vít bi bao gồm một vít và đai ốc có các rãnh khớp nhau và các ổ bi chuyển động giữa chúng.
• Điểm độc đáo của vít me bi là các ổ bi, giúp tăng hiệu suất năng lượng bằng cách giảm thiểu ma sát trong quá trình chuyển động của bi và đai ốc. Thiết kế vít me bi mang lại độ chính xác cao trong quá trình vận hành.
• Trục vít là bộ phận chịu lực quay. Nó là một thân hình trụ dài có chứa các rãnh bi.
• Bước ren và độ dịch chuyển ren là hai thông số kỹ thuật liên quan của vít me bi. Bước ren là khoảng cách giữa hai ren liên tiếp, trong khi độ dịch chuyển ren là khoảng cách tuyến tính đi được trong một vòng quay hoàn chỉnh. Vít me bi có độ dịch chuyển ren lớn hơn sẽ có tốc độ hoạt động cao hơn nhưng khả năng chịu tải thấp hơn.
• Số lượng ren khởi đầu là số lượng ren độc lập chạy quanh trục vít. Việc có nhiều ren khởi đầu giải quyết được vấn đề do số lượng ren khởi đầu lớn gây ra.
• Đai ốc này chứa các vòng bi và cơ cấu tuần hoàn của chúng.
• Mạch vòng là số lượng đường dẫn khép kín trong một hệ thống tuần hoàn. Lượt là số chuyến đi mà một quả bóng thực hiện trước khi được tuần hoàn lại.
• Độ chính xác của vít me bi được cải thiện bằng cách tải trước, bôi trơn và tăng độ chính xác khi lắp đặt.
• Nạp lực trước là việc tác dụng lực để nén cấu trúc vít me bi nhằm tránh hiện tượng rơ. Điều này được thực hiện bằng cách sử dụng một miếng đệm hoặc lò xo giữa hai đai ốc, bằng cách sử dụng các viên bi có kích thước lớn hơn, hoặc bằng cách bù trừ bước ren.
• Việc bôi trơn là cần thiết cho vít me bi để tránh giãn nở nhiệt và hiện tượng kẹt vít.
• Các bộ phận phụ trợ hỗ trợ trục vít bi phải được lắp đặt chính xác để nâng cao độ chính xác.
• Trục vít bi được phân loại theo cơ chế tuần hoàn, phương pháp chế tạo ren và phương pháp tải trước.
• Trục vít bi có hiệu suất, tốc độ, độ chính xác và khả năng chịu tải cao hơn, do đó rất hữu ích trong nhiều ứng dụng công nghiệp.
• Việc sử dụng vít me là một lựa chọn tiết kiệm chi phí hơn cho các tải trọng thấp đến trung bình và các ứng dụng mà độ chính xác và khả năng chịu tải không phải là mối quan tâm chính.
