Van bướm vi sinh ( Van bướm vệ sinh )

Van bướm vi sinh ( Van bướm vệ sinh ) là gì?

Van bướm vệ sinh là loại van bướm được làm bằng thép không gỉ và được thiết kế cho các điều kiện môi trường vệ sinh, sạch sẽ và khử trùng. Chúng có độ bền cao, chắc chắn vượt trội và khả năng chống ăn mòn, được ưa chuộng cho các ứng dụng áp suất và nhiệt độ cao.

Van bướm vệ sinh có chức năng tương tự như các loại van bướm khác, đó là điều khiển lưu lượng chất lỏng bằng cách xoay một đĩa đặt trong đường ống. Sự khác biệt cơ bản giữa van bướm vệ sinh và tất cả các loại khác là việc sử dụng thép không gỉ để chế tạo các bộ phận của van, giúp tăng cường hiệu suất, đảm bảo vệ sinh và độ bền của van.



Thép không gỉ từ lâu đã là vật liệu chủ lực trong các ứng dụng công nghiệp nhờ nhiều ưu điểm vượt trội. Việc sử dụng thép không gỉ trong sản xuất van bướm vệ sinh đã biến nó trở thành lựa chọn hàng đầu cho các ứng dụng vệ sinh và vô trùng. Việc sử dụng thép không gỉ dựa trên khả năng chịu được nhiệt độ khắc nghiệt khi có dòng chảy chất lỏng và khí. Các hệ thống làm sạch tại chỗ (CIP) và khử trùng tại chỗ (SIP), được sử dụng trong chế biến thực phẩm, dựa vào van bướm bằng thép không gỉ để đảm bảo tính tương thích với hệ thống và khả năng chịu được tác động của hóa chất tẩy rửa.

Thép không gỉ được giới thiệu cách đây vài năm, mặc dù người ta cho rằng nó đã được giới thiệu vào đầu thế kỷ XX. Thép không gỉ có nhiều tên gọi khác nhau, bao gồm inox hoặc inoxidable (tiếng Pháp), nichtrostende Stähle (tiếng Đức) và thép không gỉ. Nó là một hợp kim gốc sắt chứa một tỷ lệ nhất định các nguyên tố crom, molypden, carbon, niken và nitơ, tùy thuộc vào loại thép không gỉ.

Các loại thép không gỉ được sử dụng để chế tạo van bướm vi sinh

Một trong những bước trong quá trình sản xuất van bướm là lựa chọn kim loại hoặc vật liệu được sử dụng để tạo thành thân và đĩa van. Mặc dù thép không gỉ là loại kim loại tốt nhất để sản xuất van bướm, nhưng thuật ngữ thép không gỉ bao gồm một danh sách dài các hợp kim kim loại được gọi là thép không gỉ. Trên thực tế, có hơn 150 loại thép không gỉ khác nhau tùy thuộc vào cách chúng được hợp kim hóa.

Thép không gỉ có nhiều loại và được chia thành năm nhóm, được thiết kế cho các ứng dụng công nghiệp khác nhau. Việc hiểu rõ các loại thép không gỉ khác nhau là rất cần thiết để lựa chọn loại và cấp độ phù hợp cho van bướm vệ sinh. Năm nhóm thép không gỉ được phân biệt bởi cấu trúc tinh thể và các kim loại hợp kim của chúng. Các nhóm thép không gỉ bao gồm: austenit, ferrit, martensit, duplex và thép tôi cứng bằng kết tủa.

• Thép không gỉ Austenit – Thép không gỉ Austenit là loại thép không gỉ phổ biến nhất và được sử dụng để sản xuất van bướm vệ sinh. Ngoài sắt, thép không gỉ Austenit còn chứa crom (có trong tất cả các loại) và niken, một số loại còn có thêm mangan và molypden.
• Thép ferit – Thép ferit có hàm lượng niken thấp nhưng cứng hơn do có mặt molypden và titan. Nó được sử dụng cho đồ dùng nhà bếp và các ứng dụng trong nhà khác.
• Thép Martensitic – Thép Martensitic là loại ít phổ biến nhất trong năm loại. Nó có hàm lượng cacbon cao hơn, cho phép tôi cứng và ram kim loại.
• Thép song pha – Thép song pha có sự kết hợp các đặc tính của thép không gỉ austenit và ferrit. Đặc điểm của thép song pha thay đổi tùy thuộc vào ngành công nghiệp sử dụng. Thành phần hợp kim ảnh hưởng đến trọng lượng, độ dẻo dai và độ bền kéo của nó.
• Thép tôi cứng bằng kết tủa (PH) – Thép không gỉ tôi cứng bằng kết tủa là một dạng thép không gỉ độc đáo vì nó được phân loại thành PH mactenxit, PH austenit và PH bán austenit. Mỗi loại khác nhau tùy thuộc vào cấu trúc tinh thể của nó. Trong nhiều trường hợp, nó không được coi là một loại riêng biệt mà là một phần của các loại khác.

Van bướm vệ sinh bằng thép không gỉ

Van bướm bằng thép không gỉ đã trở thành một phần thiết yếu trong nhiều ứng dụng công nghiệp khác nhau. Các loại thép Austenit 304 và 306 được sử dụng phổ biến nhất do khả năng chống ăn mòn, độ bền và khả năng chịu áp suất cao vượt trội. Cấu trúc của van bướm bao gồm thân van, đĩa van và trục van.

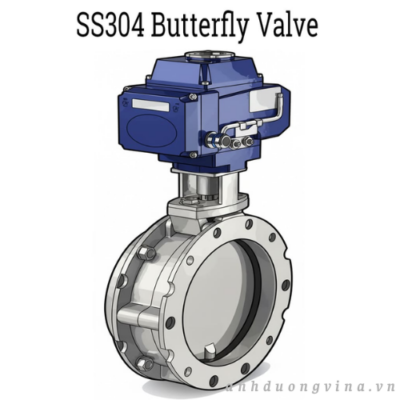

Thép không gỉ 304

Thép không gỉ 304 là loại thép không gỉ thuộc dòng T300. Nó bao gồm sắt, 18% crom và 8% niken, và thường được gọi là thép không gỉ 18/8 do tỷ lệ phần trăm crom và niken. Việc sử dụng thép không gỉ loại 304 trong sản xuất van bướm là do khả năng kéo sâu của nó, giúp dễ dàng uốn cong, tạo hình, cắt và định hình.

Giống như thép không gỉ 316, thép không gỉ 304 thuộc nhóm thép không gỉ austenit. Điểm nóng chảy cao của nó, nằm trong khoảng từ 1398,9°C đến 1451,4°C (2550°F đến 2650°F), làm cho nó lý tưởng để chế tạo van bướm. Hàm lượng niken mang lại cho nó cấu trúc tinh thể độc đáo và khả năng chống ăn mòn rỗ. Khả năng chống ăn mòn và gỉ sét của thép không gỉ 304 là do hàm lượng crom tạo thành một lớp màng oxit khi tiếp xúc với không khí. Đó là một lớp tự phục hồi, che chắn và bảo vệ lớp kim loại bên dưới.

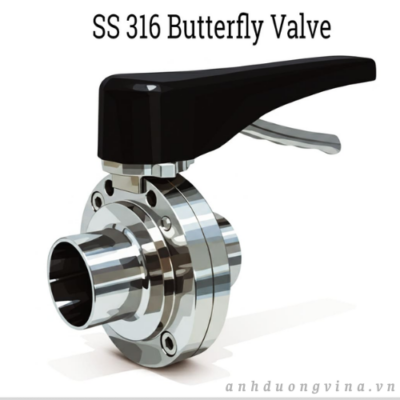

Thép không gỉ 316

Sự khác biệt chính giữa thép không gỉ 304 và 316 là việc bổ sung một lượng nhỏ molypden, giúp tăng khả năng chống ăn mòn của kim loại. Có nhiều phiên bản thép không gỉ 316 khác nhau về hàm lượng carbon trong mỗi phiên bản. Loại 316L có hàm lượng carbon thấp trong khi 316H có hàm lượng carbon cao. Độ bền của mỗi loại được xác định bởi hàm lượng carbon, với 316H mạnh hơn 316L. Như vậy, hàm lượng carbon cao hơn của 316H làm cho nó cứng hơn và có độ bền cao hơn.

Hàm lượng molypden trong thép không gỉ 316 là yếu tố phân biệt nó với các loại thép không gỉ khác. Hợp kim molypden giúp thép không gỉ 316 chống lại các hóa chất chứa clorua và các dạng hóa chất khác. Mặc dù thép không gỉ 304 là loại thép không gỉ được sử dụng nhiều nhất, nhưng thép không gỉ loại 316 đứng thứ hai nhờ hiệu suất vượt trội trong môi trường hàng hải, dược phẩm, chế biến thực phẩm và sản xuất hóa chất. Các hợp kim có trong thép không gỉ 316 tạo nên một trong những tên gọi của nó, đó là Cr-Ni-Mo, trong đó Mo đại diện cho hàm lượng molypden từ 2% đến 3% của kim loại.



Thép không gỉ 321

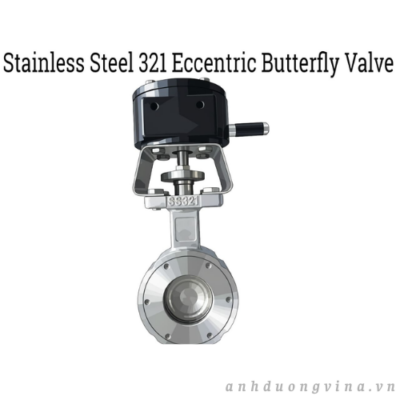

Thép không gỉ 321 là một loại thép không gỉ titan nổi tiếng về độ bền và khả năng chịu ứng suất nhiệt. Nó có thể chịu được các ứng dụng áp suất cao, điều này làm cho nó trở nên đáng tin cậy trong các môi trường và điều kiện khắc nghiệt. Thép không gỉ 321 có khả năng chống ăn mòn tương tự như các loại thép không gỉ khác nhưng có thể chịu được các môi trường ăn mòn mạnh trong các trường hợp có khả năng bị oxy hóa.

Thép không gỉ SS321 có thể hàn bằng phương pháp hàn nóng chảy và hàn điện trở sử dụng que hàn hoặc điện cực 347. Nó có thể chịu được nhiệt độ 700°C (1290°F) trong hai giờ trước khi cần làm nguội. Tính chất chịu ứng suất của thép không gỉ 321 tốt hơn thép không gỉ 304 nhờ hàm lượng titan. Nó có khả năng chống gãy do ứng suất và chống rão đặc biệt tốt ở nhiệt độ cao.



Nhiều đặc tính tích cực của thép không gỉ là lý do chính khiến nó được lựa chọn để sản xuất van bướm vệ sinh. Các kim loại khác, chẳng hạn như thép carbon, rẻ hơn và bền hơn nhưng dễ bị ăn mòn bởi các yếu tố môi trường, những yếu tố không ảnh hưởng đến thép không gỉ. Ngoài ra, thép carbon không đủ vệ sinh để sử dụng trong chế biến thực phẩm và ứng dụng dược phẩm. Trong số rất nhiều lợi ích của van bướm thép không gỉ, điều quan trọng cần hiểu là van bướm thép không gỉ đắt hơn so với van bướm thép carbon, nhựa và các loại van bướm khác, nhưng chúng là loại duy nhất đáp ứng các tiêu chuẩn FDA về quy trình vệ sinh. Khía cạnh khiến chúng trở nên hợp lý hơn là tuổi thọ rất cao và khả năng kháng khuẩn.

Cấu hình van bướm vi sinh

Van bướm vệ sinh có nhiều cấu hình khác nhau. Tuy nhiên, bất kể sự khác biệt đó, tất cả các van bướm vệ sinh đều thực hiện cùng một chức năng là kiểm soát dòng chảy của chất lỏng và khí. Tên gọi van bướm xuất phát từ đĩa quay để cho phép và ngăn chặn dòng chảy. Mặc dù chức năng khá đơn giản, van bướm cần phải chắc chắn, bền bỉ, có tuổi thọ cao và hoạt động trơn tru, đó là lý do tại sao thép không gỉ được sử dụng làm vật liệu chính cho thân van.

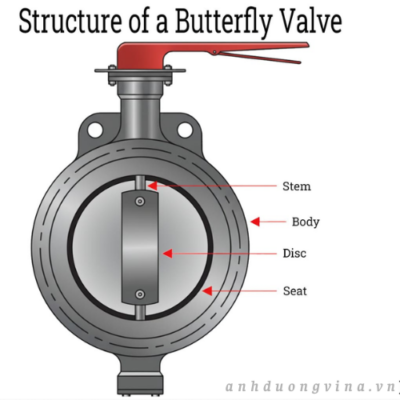

Tất cả các van bướm đều bao gồm thân hoặc vỏ, đĩa, trục, bộ truyền động, đế van và bu lông. Tất cả các bộ phận này hoạt động cùng nhau để kiểm soát dòng chảy. Hình dạng, sự sắp xếp và cấu hình của chúng tạo nên sự khác biệt giữa các loại van bướm khác nhau. Trong số các bộ phận, bộ phận không được làm bằng thép không gỉ là đế van, được làm bằng vật liệu tạo thành một lớp đệm kín, chắc chắn và đảm bảo vệ sinh.



Thân hình

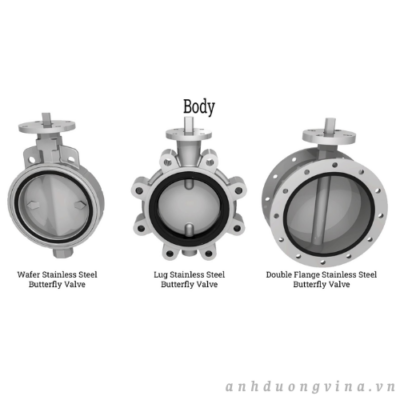

Thiết kế thân van bướm vệ sinh được cấu hình để lắp vừa giữa các mặt bích ống, với các kiểu kết nối đầu phổ biến nhất là mặt bích, tai kép và kiểu mỏng (wafer). Van bướm vệ sinh phải đủ nhỏ gọn để lắp vừa vào ống nhưng đủ chắc chắn để kiểm soát lưu lượng. Kiểu thân mỏng (wafer) là tiết kiệm nhất và được cố định vào ống bằng các lỗ bu lông. Nó dễ lắp đặt và ngăn ngừa dòng chảy ngược.

Van bướm bằng thép không gỉ kiểu tai lắp có giá thành cao hơn và được kết nối với đường ống bằng các lỗ tai lắp ở bên ngoài van bướm. Kiểu tai lắp giúp chịu được trọng lượng của đường ống và cho phép lắp đặt ở đầu cuối của đường ống. Các bộ phận chèn được ren ở cả hai đầu, cho phép lắp đặt van bướm kiểu tai lắp bằng bu lông mà không cần đai ốc.

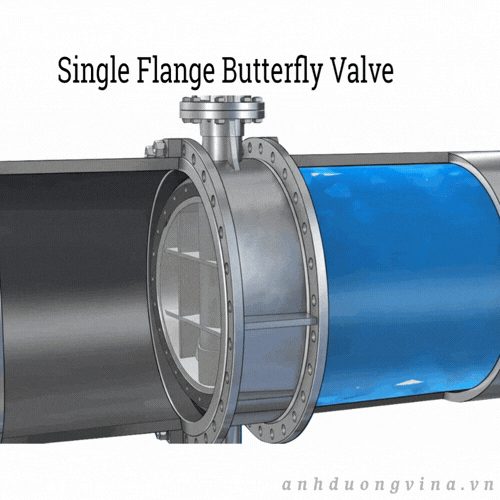

Một loại van bướm vệ sinh khác với van kiểu tai và kiểu mỏng là van kiểu mặt bích hoặc mặt bích kép, có hai mặt bích, mỗi mặt bích nằm ở một bên của van. Các mặt bích được bắt vít vào đường ống để tạo kết nối chắc chắn và kín. Việc sử dụng van bướm thép không gỉ mặt bích kép nhằm đảm bảo tính ổn định và cấu trúc chắc chắn, đặc biệt trong các ứng dụng có áp suất cao.

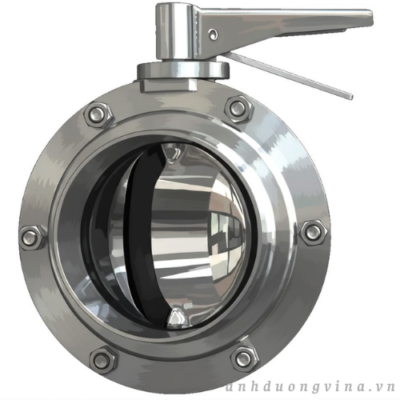

Đĩa

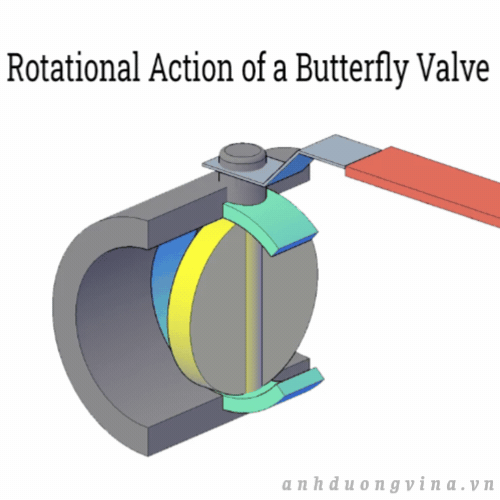

Đĩa van là cánh cửa đóng mở để điều khiển dòng chảy chất lỏng. Quá trình này hoàn tất khi đĩa van quay quanh trục được khoan xuyên qua đĩa. Mặc dù chức năng của tất cả các đĩa van bướm đều giống nhau, nhưng chúng khác nhau về thiết kế và hướng để cải thiện lưu lượng, độ kín và mô-men xoắn. ​​Đĩa van, cũng được viết là disk, có thể là đồng tâm hoặc lệch tâm, trong đó đồng tâm là phổ biến nhất.

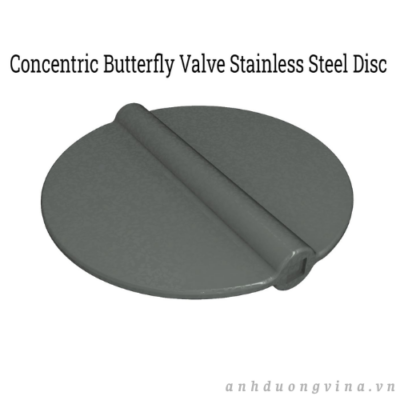

Với loại van đĩa đồng tâm, thân van đi qua đường tâm của đĩa, với hai phần bằng nhau của đĩa nằm ở hai bên thân van. Đây là dạng van đĩa đơn giản nhất. Van đĩa đồng tâm có trục thẳng hàng với đường tâm của ống. Với van đĩa đồng tâm, hai đầu trên và dưới của đĩa là các bề mặt nhẵn và phẳng để tạo ra một vòng đệm kín khít. Trong quá trình đóng van, đĩa bị nén khi quay khiến vòng đệm biến dạng đàn hồi.

Van bướm đĩa lệch tâm có trục không đi qua đường tâm mà nằm phía sau đường tâm, ngược chiều dòng chảy. Chúng được thiết kế để ngăn chặn sự tiếp xúc giữa đĩa và gioăng trước khi đĩa đóng hoàn toàn, giúp kéo dài tuổi thọ của van. Với van bướm đĩa lệch tâm, vị trí lệch tâm của trục tạo ra độ kín khít hơn với đế van.



Thân cây

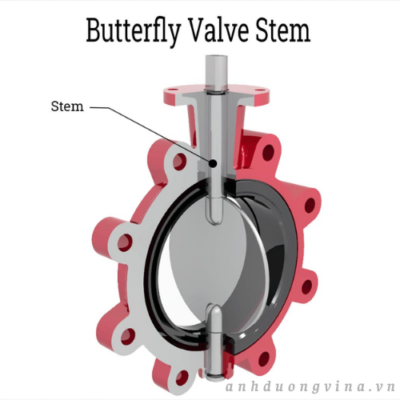

Trục van bướm vệ sinh, còn được gọi là thân van, là bộ phận kết nối đĩa van với cơ cấu truyền động và truyền mô-men xoắn. ​​Tên gọi của thân van là loại có tiếp xúc với chất lỏng (wetted) hoặc không tiếp xúc với chất lỏng (non-wetted), đề cập đến mức độ bảo vệ mà vật liệu của thân van cung cấp. Tất cả các loại thân van bằng thép không gỉ đều không tiếp xúc với chất lỏng do khả năng bảo vệ chống lại các chất ăn mòn và mài mòn.

Cũng như với đĩa phanh, vị trí của trục lái thay đổi tùy thuộc vào việc đĩa phanh đồng tâm hay lệch tâm. Trục lái có thể không lệch tâm hoặc lệch tâm, bao gồm lệch tâm đơn, đôi và ba. Tất cả các dạng lệch tâm đều có trục lái được đặt ở vị trí lệch tâm phía sau đĩa phanh. Mỗi dạng lệch tâm có đĩa phanh tiếp xúc với yên xe ở một góc khác nhau.

Trong nhiều trường hợp, van bướm vệ sinh được lắp đặt thẳng đứng, một thiết kế có thể sử dụng được nhiều năm. Vị trí bền nhất là nằm ngang và song song với đường ống. Nói chung, hướng của trục van được lựa chọn dựa trên các đặc điểm cụ thể của ứng dụng. Mặc dù thiết kế trục van liền khối khá phổ biến, nhưng cũng có loại trục van chia làm hai mảnh.

Trong số nhiều bộ phận của van bướm vệ sinh, trục van là bộ phận bền nhất và cần được bảo vệ khỏi môi chất. Vị trí lệch tâm của thiết kế trục van giúp tăng tuổi thọ nhờ vào vị trí đặt trục van theo cách này. Độ bền, độ chắc chắn và độ dẻo dai của thép không gỉ là lý do tại sao nó được sử dụng rộng rãi trong sản xuất van bướm vệ sinh và đặc biệt là trục van bướm.



Ghế

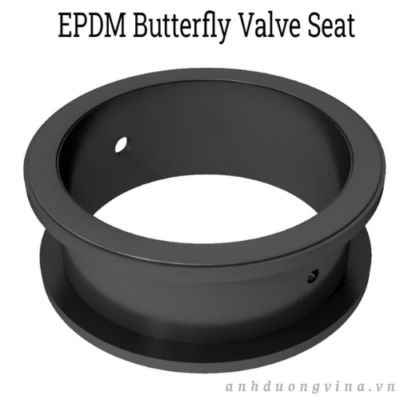

Ghế van bướm bằng thép không gỉ là nơi đĩa van tựa vào khi van đóng. Nó đảm bảo độ kín khít bất kể ứng suất nhiệt, ma sát hay va đập từ quá trình vận hành. Các loại ghế van bướm khác nhau có hình dạng và được làm từ các vật liệu vệ sinh khác nhau.

Một trong những điểm khác biệt giữa các loại gioăng là khả năng chịu nhiệt, ví dụ như ethylene propylene diene monomer (EPDM) có thể chịu được nhiệt độ từ -34,44°C đến 121,11°C (-30°F đến 250°F) trong khi fluoroelastomer (FKM) có phạm vi nhiệt độ từ -17,78°C đến 148,89°C (0°F đến 300°F). Các nhà sản xuất van bướm vệ sinh lựa chọn gioăng phù hợp với áp suất và nhiệt độ của từng ứng dụng cụ thể.



Bộ truyền động

Bộ truyền động cho van bướm vệ sinh có thể có nhiều dạng khác nhau, có thể là điều khiển bằng tay hoặc tự động. Việc lựa chọn phương pháp truyền động phụ thuộc vào ứng dụng của van bướm. Bộ truyền động là các thiết bị cơ khí điều khiển cơ cấu của van bướm và xoay trục để kích hoạt đĩa van. Mặc dù điều khiển bằng tay khá phổ biến, nhưng bộ truyền động tự động tiện lợi hơn và được vận hành bằng khí nén, điện hoặc chất lỏng.

Van bướm vệ sinh điện tử sử dụng động cơ hai chiều cho phép điều khiển van từ xa. Hệ thống bao gồm hộp số giúp giảm tốc độ động cơ và tăng mô-men xoắn. ​​Việc sử dụng bộ truyền động điện tử là do chúng dễ lắp đặt và không cần bảo trì. Chúng được sử dụng trong các ứng dụng không quan trọng và tải nhẹ. Bộ truyền động điện tử hoạt động êm ái và tiêu thụ ít năng lượng. Trong một số trường hợp, bộ truyền động điện tử có công tắc giới hạn tự động ngắt nguồn khi van đóng hoàn toàn.

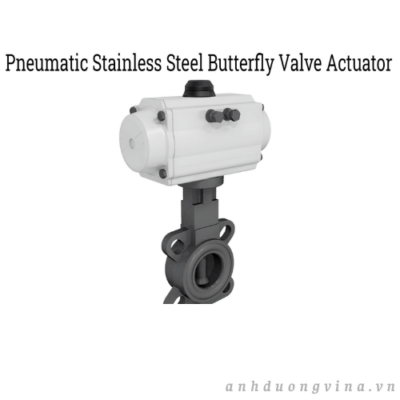

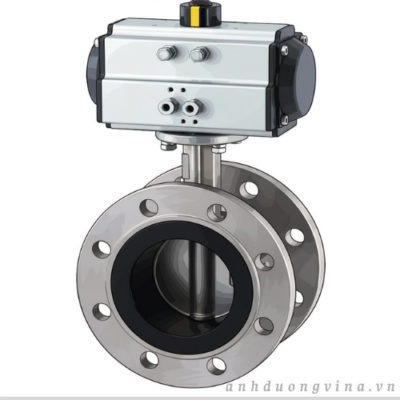

Các bộ truyền động khí nén có nhiều cổng để đưa và rút khí nén. Việc đưa khí vào tạo ra chuyển động quay cho pít tông, làm tăng mô-men xoắn trên trục và xoay đĩa để mở hoặc đóng. Trong một số trường hợp, bộ truyền động khí nén có thể có các van điện từ phản hồi tín hiệu điện để điều khiển vị trí của bộ truyền động. Việc sử dụng rộng rãi các bộ truyền động khí nén là do thiết kế nhỏ gọn và nhẹ, giúp chúng có giá thành thấp hơn. Hoạt động nhanh chóng của các bộ truyền động khí nén làm cho chúng lý tưởng cho các ứng dụng trộn và pha chế yêu cầu kích hoạt lặp đi lặp lại van bướm vệ sinh.

Van bướm tải nặng cần mô-men xoắn lớn hơn để xoay đĩa van. Trong những trường hợp như vậy, cần đến sức mạnh và lực của bộ truyền động thủy lực sử dụng áp suất chất lỏng để mở và đóng van. Khi áp suất tăng lên trên van, lực của chất lỏng đẩy một piston làm mở van. Khi áp suất giảm xuống, piston đóng van lại. Bộ truyền động thủy lực cung cấp một phương pháp kinh tế để tự động mở và đóng các van bướm lớn.

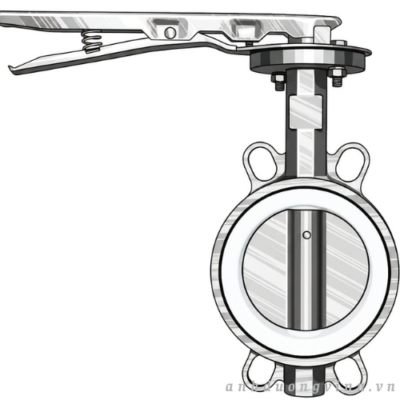

Loại van lâu đời nhất, nổi tiếng nhất và đáng tin cậy nhất là van điều khiển bằng tay, sử dụng tay quay, cần gạt và đòn bẩy để xoay đĩa van nhằm mở hoặc đóng van. Đây là dạng van điều khiển đơn giản nhất và dễ vận hành nhất. Tay cầm được nối với trục van, cho phép người vận hành xoay tay cầm để mở hoặc đóng van. Trong số các loại khác nhau, loại cần gạt là phương pháp điều khiển lưu lượng đơn giản và tiết kiệm chi phí nhất. Đối với tất cả các loại van bướm vệ sinh vận hành bằng tay, trục và đĩa van được làm bằng thép không gỉ do độ bền và khả năng chống gỉ và ăn mòn của thép không gỉ.

Mặc dù việc vận hành van bướm điều khiển bằng tay khá đơn giản, nhưng độ phức tạp sẽ tăng lên khi kích thước van lớn hơn. Trong trường hợp van bướm vệ sinh điều khiển bằng tay quay, các bánh răng có thể được tích hợp vào bộ truyền động để giảm lực cần thiết để tạo mô-men xoắn quay trục và đĩa van. Van bướm vệ sinh điều khiển bằng tay được sử dụng trong các điều kiện đặc biệt không yêu cầu vận hành van thường xuyên.



Cấu hình của hệ thống vệ sinh là một trong những yếu tố quyết định việc lựa chọn van bướm vệ sinh và bộ truyền động của nó. Như mong đợi, trục của van bướm vệ sinh phải có khả năng kết nối với bộ truyền động, điều này được xác định trong giai đoạn lựa chọn và thiết kế van bướm vệ sinh. Các yếu tố khác cần xem xét bao gồm thời gian chu kỳ, tốc độ của bộ truyền động, cũng như chi phí và bảo trì. Về cơ bản, bộ truyền động phải đơn giản hóa quá trình vận hành trơn tru, kịp thời và tối ưu của van bướm vệ sinh.

Câu hỏi thường gặp

Điều gì làm cho van bướm được coi là “hợp vệ sinh”?

Van bướm vệ sinh được làm bằng thép không gỉ, mang lại hiệu suất vệ sinh, sạch sẽ và chống ăn mòn cần thiết trong môi trường vô trùng như chế biến thực phẩm và dược phẩm.

Các loại thép không gỉ nào thường được sử dụng nhất trong van bướm vệ sinh?

Thép không gỉ Austenit 304 và 316 thường được sử dụng cho van bướm vệ sinh do khả năng chống ăn mòn, độ bền và tính phù hợp cho các ứng dụng áp suất cao, vệ sinh.

Van bướm vệ sinh có đĩa đồng tâm và đĩa lệch tâm khác nhau như thế nào?

Các đĩa đồng tâm có các trục nằm chính giữa đĩa, mang lại sự đơn giản và khả năng đóng kín tuyệt vời. Các đĩa lệch tâm có các trục lệch tâm, giúp giảm mài mòn và tạo ra lớp bịt kín tốt hơn khi đĩa đóng lại.

Có những loại bộ truyền động nào dành cho van bướm vệ sinh?

Van bướm vệ sinh có thể được trang bị bộ truyền động bằng tay, khí nén, điện hoặc thủy lực, mỗi loại được lựa chọn để phù hợp với nhu cầu tự động hóa, yêu cầu mô-men xoắn và môi trường lắp đặt của ứng dụng.

Van bướm vệ sinh có phù hợp với môi trường chế biến thực phẩm không?

Đúng vậy, van bướm vệ sinh rất lý tưởng cho ngành chế biến thực phẩm, vì cấu tạo bằng thép không gỉ của chúng đáp ứng các tiêu chuẩn của FDA và chịu được các hóa chất tẩy rửa được sử dụng trong hệ thống CIP và SIP.

Các loại vật liệu làm gioăng nào được sử dụng trong van bướm vệ sinh có khả năng chịu nhiệt?

Vòng đệm EPDM chịu được nhiệt độ từ -34,44°C đến 121,11°C, trong khi vòng đệm FKM chịu được nhiệt độ từ -17,78°C đến 148,89°C. Vật liệu vòng đệm được lựa chọn dựa trên yêu cầu về áp suất và nhiệt độ của ứng dụng.

Các mối nối đầu cuối của van bướm vi sinh

Có nhiều lựa chọn khác nhau cho các kiểu kết nối đầu ống, trong đó kiểu wafer, lug, mặt bích kép, kẹp và hàn đầu ống là một số loại phổ biến. Việc lựa chọn kiểu kết nối đầu ống dựa trên sự dễ bảo trì, khả năng hoạt động ở đầu ống cụt, trọng lượng và chi phí. Kết nối đầu ống của van bướm vệ sinh là giao diện giữa van bướm và đường ống, ảnh hưởng đến cách lắp đặt van. Nó quyết định hoạt động và hiệu suất của van bướm cũng như hiệu quả của nó.

Mặt bích

Mối nối mặt bích là một trong những dạng mối nối phổ biến nhất. Loại mối nối này được sử dụng cho các đường ống có đường kính trung bình và lớn do khả năng tạo ra mối nối kín và chắc chắn. Mối nối mặt bích dễ lắp đặt, có thể chịu được áp suất cao và thấp, được sử dụng cho đường ống nước áp suất thấp và đường ống hơi nước áp suất trung bình. Nó cũng được sử dụng cho đường ống kiềm và axit do khả năng tháo rời và kiểm tra dễ dàng. Nhược điểm chính của mối nối mặt bích là không gian cần thiết và khoảng hở đủ lớn cho mặt bích và bu lông.



Bánh wafer

Các mối nối đầu dạng wafer được cố định bằng cách kẹp chặt các đầu thân van lại với nhau bằng mặt bích ống. Loại mối nối này nhẹ và có khả năng chịu được các ứng dụng áp suất trung bình và thấp. Mối nối đầu dạng wafer có thân mỏng không có mặt bích và sử dụng mặt bích trên ống để bắt vít chúng lại với nhau. Mặc dù mối nối đầu dạng wafer nhẹ, dễ lắp đặt và tiết kiệm vật liệu, nhưng chúng đòi hỏi độ song song cao của mặt bích để đảm bảo độ kín và chắc chắn.



Hàn

Các mối nối đầu hàn có sẵn ở dạng hàn ổ cắm cho các đường ống đường kính nhỏ chịu áp suất cao và hàn đối đầu cho các đường ống đường kính lớn chịu áp suất và nhiệt độ cao. Việc sử dụng các mối nối đầu hàn cho van bướm vệ sinh cần được xem xét cẩn thận do tính chất cố định và khó tiếp cận của van. Đặc điểm nổi bật của các mối nối đầu hàn là khả năng làm kín tuyệt đối, điều này làm cho chúng lý tưởng cho các ứng dụng chịu áp suất và nhiệt độ cao khi xử lý các môi chất ăn mòn. Quá trình hàn loại bỏ các khe hở tiềm ẩn và đảm bảo độ kín tuyệt đối, đây có thể là một yếu tố tích cực trong các ứng dụng vệ sinh.

Mặc dù các mối nối hàn khó bảo trì, chúng lại lý tưởng cho các ứng dụng có áp suất và nhiệt độ cao. Như có thể thấy, một khi van bướm vệ sinh đã được hàn, việc tháo rời gần như là không thể. Các mối nối hàn được thiết kế để sử dụng trong thời gian dài mà không cần thay thế.

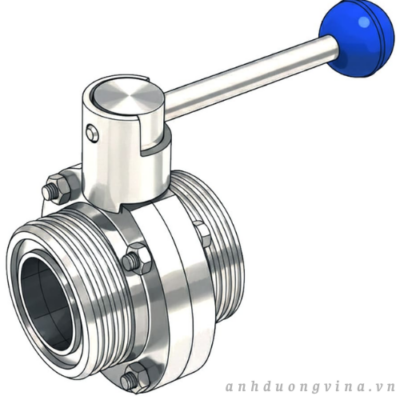

Có ren

Các khớp nối ren được thiết kế cho các ứng dụng đường kính nhỏ, áp suất thấp. Van bướm vệ sinh được vặn vào các đường ống có ren, giúp việc lắp đặt đơn giản và dễ dàng. Ren của van nằm ở bên ngoài hoặc bên trong ở cả hai đầu và được vặn vào đường ống giống như kết nối vòi nước. Trong nhiều trường hợp, các khớp nối ren được đặt trước hoặc sau đồng hồ đo nước. Van bướm ren được sử dụng do thép không gỉ có khả năng chống ăn mòn so với các vật liệu khác theo thời gian, điều này làm cho chúng lý tưởng cho các ứng dụng vệ sinh. Chúng được sử dụng cho các đường ống nước sạch, áp suất thấp, nhiệt độ bình thường.

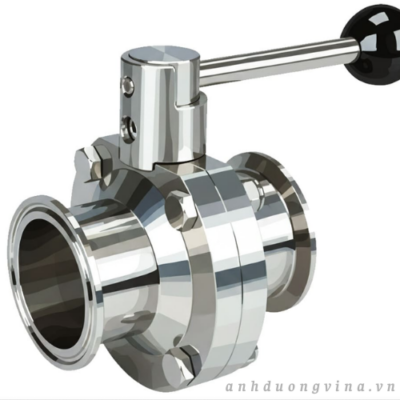

Kẹp

Việc sử dụng phổ biến các khớp nối kẹp ở đầu ống là để lắp đặt nhanh chóng cho các đường ống áp suất thấp, chẳng hạn như đường ống phòng cháy chữa cháy và đường ống tạm thời của thành phố. Van bướm vệ sinh có khớp nối kẹp ở đầu có một vòng đệm ở cả hai đầu và được cố định bằng kẹp. Chúng được sử dụng rộng rãi nhờ khả năng kết nối và ngắt kết nối nhanh chóng để làm sạch, bảo trì và kiểm tra đường ống, điều này làm cho chúng lý tưởng cho ngành chế biến thực phẩm và dược phẩm. Khớp nối kẹp ở đầu ống không chịu được áp suất cao, và độ bền của chúng bị hạn chế với định mức áp suất dưới 1,6 MPa.



Có ba yếu tố giúp xác định loại kết nối cho van bướm vệ sinh. Yếu tố đầu tiên là liệu ứng dụng có yêu cầu lắp ráp và tháo rời van bướm nhanh chóng hay không, điều này quyết định loại đầu nối và khả năng của van bướm vệ sinh. Các yếu tố phổ biến khác áp dụng cho tất cả các loại van bướm là áp suất và đường kính của ống.

Loại kết nối đầu ống phổ biến nhất là kết nối mặt bích, do khả năng chịu được áp suất cao và có thể cấu hình cho mọi đường kính ống. Việc sử dụng kết nối đầu ống hàn cần được cân nhắc kỹ lưỡng do tính chất vĩnh viễn của nó. Kết nối đầu ống dạng kẹp được sử dụng vì dễ lắp đặt và linh hoạt. Chúng có sẵn để phù hợp với mọi kích thước đường kính ống nhưng bị hạn chế trong các ứng dụng cụ thể. Điều cần thiết là phải lựa chọn kết nối đầu ống phù hợp với ứng dụng để đảm bảo hiệu suất tốt nhất của van bướm vệ sinh.

Lợi ích của van bướm vi sinh

Van bướm là một bộ phận quan trọng trong ngành công nghiệp thực phẩm và đồ uống. Bất kể loại bộ truyền động và kiểu kết nối đầu cuối nào, chúng đều được sử dụng nhờ thiết kế đơn giản và dễ vận hành. Van bướm vệ sinh thường được lắp đặt giữa các đoạn ống dẫn trong quá trình chế biến để giúp người vận hành kiểm soát lưu lượng sản phẩm. Chúng được lựa chọn vì khả năng tạo ra một lớp bịt kín chắc chắn, an toàn và bảo mật để ngăn ngừa ô nhiễm sản phẩm.

Van bướm vệ sinh chủ yếu được sử dụng trong chế biến thực phẩm và dược phẩm, nơi các tiêu chuẩn cao về vệ sinh, hiệu quả và sạch sẽ là vô cùng quan trọng và cần thiết. Van bướm vệ sinh là một phần thiết yếu để duy trì điều kiện không bị ô nhiễm. Chúng kiểm soát lưu lượng, đảm bảo điều kiện sạch sẽ và hoạt động trơn tru, nhanh chóng. Van bướm vệ sinh được thiết kế đặc biệt cho các ứng dụng đòi hỏi mức độ sạch sẽ và khử trùng cao nhất. Chúng được thiết kế để dễ dàng làm sạch và khử trùng trong quá trình bảo trì, điều này khiến chúng trở thành lựa chọn ưu tiên cho các ứng dụng vệ sinh.

Vệ sinh

Vệ sinh là yếu tố hàng đầu đối với van bướm vệ sinh. Chúng có khả năng duy trì tiêu chuẩn vệ sinh cực kỳ cao trong khi vẫn đảm bảo hiệu quả hoạt động. Cũng như tất cả các loại van bướm vệ sinh khác, những van này được làm bằng thép không gỉ chất lượng cao nhờ khả năng chống ăn mòn và nhiễm bẩn. Ngoài ra, thép không gỉ được sử dụng vì nó không phản ứng với các hóa chất và sản phẩm mà van điều khiển.

Hiệu quả

Từ trục và đĩa van đến thân van, tất cả các van bướm vệ sinh đều được thiết kế để hoạt động hiệu quả và nhanh chóng trong mọi điều kiện. Chúng giúp dễ dàng kiểm soát lưu lượng đồng thời hỗ trợ quá trình xử lý. Khía cạnh này của van bướm vệ sinh làm cho chúng rất có lợi cho việc sử dụng trong công nghiệp.

Khả năng làm sạch

Van bướm vệ sinh cần phải dễ dàng vệ sinh. Đây là một trong những lý do khiến thép không gỉ được ưa chuộng làm vật liệu cơ bản. Các kim loại và nhựa khác có khả năng phản ứng với các chất đi qua van. Thép không gỉ, với lớp màng oxit, không phản ứng và hoàn hảo cho điều kiện vệ sinh.

Tích hợp hệ thống

Thiết kế và nhiều cấu hình khác nhau của van bướm vệ sinh mà các nhà sản xuất cung cấp giúp dễ dàng tìm được loại van phù hợp và hiệu quả vào hệ thống. Các nhà sản xuất hợp tác chặt chẽ với khách hàng để tìm ra loại van phù hợp cho từng ứng dụng. Thông tin và các tùy chọn được cung cấp cho mọi điều kiện, từ nhu cầu về áp suất và nhiệt độ đến các kết nối đầu cuối.

Nguyên vật liệu

Lựa chọn vật liệu là một trong những bước đầu tiên trong việc chế tạo van bướm vệ sinh. Kim loại được sử dụng để chế tạo tất cả các loại van bướm vệ sinh là thép không gỉ, cấu thành nên thân van, trục van và đĩa van. Mặc dù gioăng cứng là một lựa chọn khả thi, nhưng chúng hiếm khi được sử dụng cho van bướm vệ sinh do khả năng làm kín kém.

Vật liệu dùng để tạo gioăng cho van bướm vệ sinh là cao su dùng trong thực phẩm, bao gồm silicone, cao su tự nhiên, nitrile, neoprene và polyurethane. Cao su dùng trong thực phẩm đã được Cục Quản lý Thực phẩm và Dược phẩm (FDA) chứng nhận và phê duyệt để sử dụng trong chế biến thực phẩm, sản xuất vệ sinh và đóng gói.

Chương 6: Ứng dụng của van bướm vệ sinh

Van bướm ban đầu được sử dụng cho các ứng dụng áp suất thấp, yêu cầu chức năng hạn chế. Qua nhiều năm, khi van bướm được cải tiến, chúng đã trở thành một phần quan trọng của nhiều ứng dụng công nghiệp. Việc sử dụng ngày càng nhiều van bướm là do những đổi mới trong thiết kế và việc bổ sung nhiều tính năng giúp cải thiện khả năng thích ứng của chúng với nhiều chức năng công nghiệp khác nhau.

Các ứng dụng phổ biến của van bướm vệ sinh

• Chức năng Bật/Tắt và Điều khiển Lưu lượng Khởi động/Dừng – Thiết kế đơn giản của van bướm vệ sinh cho phép chúng hoạt động nhanh chóng và dễ dàng đồng thời giới hạn và kiểm soát lưu lượng. Chỉ cần xoay một phần tư vòng là có thể mở hoặc đóng van, điều này làm cho chúng trở nên lý tưởng cho việc thay đổi vị trí van thường xuyên.
• Điều chỉnh lưu lượng chất lỏng – Việc điều chỉnh và thay đổi vị trí của đĩa van cho phép điều chỉnh tốc độ dòng chảy, đảm bảo lượng vật liệu được giải phóng ở mức phù hợp.
• Ngăn ngừa dòng chảy ngược – Van bướm vệ sinh cho phép dòng chảy theo một chiều và ngăn chặn hoặc chặn dòng chảy ngược gây hư hại cho hệ thống.
• Điều tiết lưu lượng – Thiết kế của van bướm vệ sinh cho phép chúng phản ứng hiệu quả với những thay đổi về áp suất và lưu lượng, tạo ra dòng chảy tuyến tính và trơn tru.

Các ngành công nghiệp phụ thuộc vào van bướm vệ sinh

Một trong những khía cạnh thú vị của van bướm vệ sinh là số lượng các ngành công nghiệp dựa vào chúng để cung cấp dịch vụ tối ưu. Cấu trúc và chức năng cơ bản của van bướm vệ sinh khá đơn giản, điều này không phản ánh hết tầm quan trọng của chúng trong việc bảo vệ thiết bị và quy trình. Mặc dù ngành công nghiệp thực phẩm và dược phẩm là những người sử dụng chính van bướm vệ sinh, nhưng nhiều ngành công nghiệp khác cũng dựa vào các đặc tính vệ sinh của chúng.

Xử lý nước

Van bướm vệ sinh được ưa chuộng hơn van cổng trong xử lý nước vì trọng lượng nhẹ, dễ thao tác và tổn thất áp suất thấp. Loại van bướm vệ sinh phổ biến nhất được sử dụng trong xử lý nước là van bướm lệch tâm kép do khả năng đóng kín chắc chắn và an toàn của chúng.

Thực phẩm và đồ uống

Ngành công nghiệp thực phẩm và đồ uống phụ thuộc vào độ chính xác, độ bền, khả năng chịu đựng và khả năng kiểm soát chính xác mà van bướm vệ sinh mang lại. Như bất kỳ đầu bếp nào cũng sẽ cho bạn biết, kiểm soát việc phân phối nguyên liệu là một phần thiết yếu để tạo ra một sản phẩm tốt. Sự dễ dàng thao tác khiến van bướm vệ sinh trở thành công cụ hoàn hảo để đảm bảo chất lượng sản phẩm cao. Bề mặt nhẵn mịn do thép không gỉ cung cấp giúp van bướm vệ sinh dễ dàng làm sạch và bảo trì. Điều chỉnh lưu lượng, ngăn chảy ngược và cách ly là những tính năng thiết yếu và quan trọng cần thiết cho quá trình chế biến thực phẩm và đồ uống. Danh sách dài các sản phẩm yêu cầu môi trường vệ sinh đều dựa vào van bướm vệ sinh và bề mặt sạch sẽ, hợp vệ sinh của chúng.

Bột

Van bướm vệ sinh dạng bột bao gồm các khía cạnh đặc biệt của ngành công nghiệp thực phẩm, bao gồm các sản phẩm như sữa công thức hữu cơ cho trẻ sơ sinh, sữa công thức hữu cơ cho trẻ lớn hơn, sữa hữu cơ, ngũ cốc hữu cơ, sữa công thức dành cho trẻ dị ứng, sữa công thức không chứa sữa bò, thức ăn dặm cho trẻ em, men vi sinh và axit béo không bão hòa đa. Những sản phẩm thực phẩm đặc biệt này đòi hỏi độ chính xác cao trong sản xuất và đóng gói. Các ngành công nghiệp sản xuất những sản phẩm này nằm giữa ngành công nghiệp sữa và ngành dược phẩm. Họ đặc biệt chú trọng đến việc lựa chọn các thành phần đáp ứng các tiêu chuẩn vệ sinh cao nhất.

Trong quá trình sản xuất, các nguyên liệu được trộn với nước. Hỗn hợp sau đó được bơm đến bộ trao đổi nhiệt để tiệt trùng. Chất lỏng thu được được đồng nhất hóa, sau đó được làm bay hơi hoặc sấy phun. Khi sản phẩm khô, các giọt bột rơi xuống đáy máy sấy và được thải ra ngoài qua van bướm vệ sinh. Bản chất của các sản phẩm dạng bột đòi hỏi tiêu chuẩn vệ sinh cao nhất do điều kiện môi trường thuận lợi cho sự phát triển của vi khuẩn.



Dược phẩm

Cũng giống như trong ngành công nghiệp thực phẩm và đồ uống, van bướm vệ sinh dùng trong ngành dược phẩm được sử dụng để điều chỉnh lưu lượng, ngăn chảy ngược và cách ly. Trong ngành dược phẩm, van bướm vệ sinh được ưa chuộng nhờ yêu cầu bảo trì thấp và khả năng đóng kín tuyệt vời. Bề mặt thép không gỉ nhẵn giúp chúng dễ dàng vệ sinh và đảm bảo môi trường vô trùng. Ứng dụng chính của van bướm vệ sinh là trong sản xuất vắc-xin và các loại thuốc khác.

Phần kết luận

• Van bướm vệ sinh được sử dụng rộng rãi nhờ độ bền, độ chắc chắn, độ dẻo dai, khả năng chống ăn mòn và tuổi thọ cao. Chúng mang lại hiệu suất chất lượng cao bất kể ứng dụng nào.
• Cũng như tất cả các loại van bướm khác, van bướm vệ sinh điều khiển dòng chảy của chất lỏng hoặc khí. Khía cạnh này của chức năng van bướm đặc biệt quan trọng đối với van bướm vệ sinh phải chịu đựng việc sử dụng liên tục. Van bướm vệ sinh có độ bền vượt trội khi đối mặt với các ứng dụng chịu áp lực cao.
• Bất kể đặc tính của thân van bướm vệ sinh bằng thép không gỉ, chúng đều thực hiện các chức năng tương tự như bất kỳ loại vật liệu nào khác. Bên cạnh những đặc tính tích cực của kim loại, van bướm vệ sinh điều chỉnh lưu lượng một cách chính xác.
• Van bướm vệ sinh có thể điều khiển nhiều loại môi chất khác nhau, bao gồm chất lỏng, bột, các thành phần quan trọng, và nhiều hợp chất, hỗn hợp khác, đây là một trong những lý do khiến chúng được sử dụng rộng rãi.
• Van bướm vệ sinh là một công cụ có giá trị, đóng vai trò thiết yếu trong việc pha trộn các hóa chất, nguyên liệu và chất lỏng để sản xuất thực phẩm, đồ uống và thuốc.
