Thiết kế ren lửng có tác dụng thế nào?
Trong thiết kế cơ khí, ren lửng là dạng kết cấu rất thường gặp trên bu lông, trục ren hoặc các chi tiết lắp ghép. Tuy nhiên, nhiều người vẫn cho rằng ren lửng chỉ là hệ quả của quá trình gia công hoặc để “dễ sản xuất”. Trên thực tế, việc thiết kế ren lửng mang ý nghĩa kỹ thuật rõ ràng và ảnh hưởng trực tiếp đến độ bền cũng như độ ổn định của mối ghép.
Ren lửng không phải là phần ren bị thiếu, mà là phần được chủ động bỏ ren theo tính toán.
1. Giảm tập trung ứng suất tại chân ren
Một trong những nguyên nhân chính gây gãy bu lông là tập trung ứng suất tại chân ren, đặc biệt là tại vị trí ren đầu tiên sát bề mặt kẹp. Khi bu lông chịu lực kéo hoặc tải động, ứng suất thường tập trung mạnh tại vùng này.

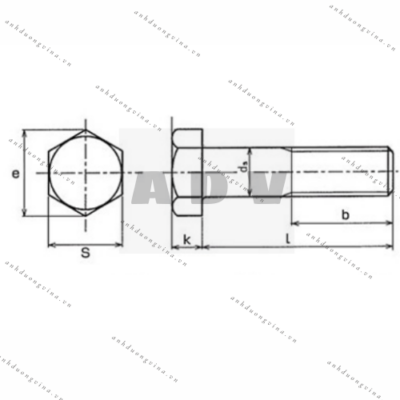

Thiết kế ren lửng giúp dịch chuyển vùng chịu ứng suất cao ra khỏi phần ren, đưa nó về thân trơn của bu lông. Thân trơn có tiết diện đều và không có rãnh ren nên khả năng chịu tải tốt hơn, giảm nguy cơ nứt gãy tại chân ren.
Đây là lý do vì sao các bu lông chịu lực quan trọng thường không được tiện ren suốt toàn bộ chiều dài.
2. Cải thiện khả năng chịu lực của mối ghép
Trong mối ghép bu lông, lực kẹp thực tế không phân bố đều trên toàn bộ chiều dài ren. Các vòng ren đầu tiên thường chịu phần lớn tải trọng.
Khi sử dụng ren lửng, phần thân trơn của bu lông sẽ nằm trong vùng kẹp của chi tiết, giúp truyền lực trực tiếp qua thân bu lông thay vì qua các vòng ren. Điều này làm giảm tải cục bộ trên ren và nâng cao khả năng chịu lực tổng thể của mối ghép.
Với các mối ghép chịu tải lớn hoặc tải thay đổi, thiết kế này giúp mối ghép làm việc ổn định hơn theo thời gian.
3. Tăng độ bền mỏi của bu lông
Đối với các chi tiết làm việc trong điều kiện rung động hoặc tải chu kỳ, độ bền mỏi là yếu tố quan trọng. Ren là nơi dễ phát sinh nứt mỏi do hình dạng rãnh ren tạo ra các điểm tập trung ứng suất.
Ren lửng giúp đảm bảo vùng chịu tải chính không trùng với vùng có rãnh ren. Khi đó, ứng suất dao động tác dụng lên bu lông được phân bố đều hơn, làm chậm quá trình hình thành và phát triển vết nứt mỏi.
Trong nhiều tiêu chuẩn bu lông cường độ cao, ren lửng gần như là yêu cầu bắt buộc đối với các mối ghép quan trọng.
4. Hỗ trợ lắp ráp và căn chỉnh
Ngoài yếu tố chịu lực, ren lửng còn giúp quá trình lắp ráp dễ dàng và chính xác hơn. Phần thân trơn đóng vai trò như đoạn dẫn hướng, giúp bu lông đi thẳng khi lắp vào lỗ, hạn chế hiện tượng kẹt ren hoặc lắp lệch.
Trong các mối ghép có dung sai lắp ráp chặt hoặc lỗ khoan sâu, thân trơn giúp căn chỉnh bu lông tốt hơn so với bu lông tiện ren suốt.
5. Khi nào nên và không nên dùng ren lửng
Ren lửng đặc biệt phù hợp trong các trường hợp sau:
– Mối ghép chịu lực kéo lớn
– Mối ghép chịu tải động hoặc rung động
– Bu lông cường độ cao
– Kết cấu yêu cầu độ bền mỏi cao
Ngược lại, với các mối ghép nhẹ, tải nhỏ hoặc chiều dày chi tiết mỏng, việc dùng ren suốt có thể thuận tiện hơn và không gây ảnh hưởng đáng kể đến độ bền.
6. Nhìn từ góc độ thiết kế
Thiết kế ren lửng không phải là chi tiết thừa, mà là một giải pháp kỹ thuật nhằm nâng cao độ bền và độ tin cậy của mối ghép. Việc lựa chọn ren lửng hay ren suốt cần dựa trên điều kiện làm việc, tải trọng và yêu cầu tuổi thọ của chi tiết.
Trong thiết kế cơ khí, những chi tiết tưởng chừng nhỏ như chiều dài ren lại có ảnh hưởng rất lớn đến hiệu quả làm việc lâu dài của toàn bộ hệ thống.
