Ổ trục tuyến tính: Các loại, thiết kế và quy trình sản xuất

Ổ trục tuyến tính được chế tạo để chịu tải trọng của một con trượt khi nó di chuyển dọc theo một trục duy nhất, tạo ra một giao diện ma sát thấp giúp trượt mượt mà trên ray dẫn hướng. Trong hệ thống dẫn hướng tuyến tính, con trượt di chuyển theo đường thẳng hoặc đường cong dọc theo ray dẫn hướng, được gắn trong ổ trục tuyến tính.

Các loại ổ trục này có nhiều dạng khác nhau, bao gồm các phần tử lăn và các thiết bị sử dụng chất lỏng, nhằm giảm thiểu ma sát. Chúng đảm bảo độ chính xác cao, lắp đặt ổn định và chuyển động mượt mà. Ổ trục tuyến tính được ứng dụng trong máy in 3D, cửa trượt và các hệ thống tự động khác yêu cầu chuyển động ray chính xác.

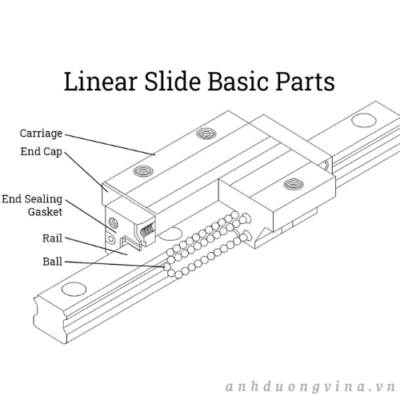

Ổ trục tuyến tính là một bộ phận quan trọng của hệ thống dẫn hướng tuyến tính. Nó được sử dụng rộng rãi trong máy cắt gọt, bàn định vị XY, thanh trượt máy, robot công nghiệp và hệ thống đo lường. Chuyển động có thể được điều khiển bằng vít me bi dẫn động bằng động cơ , vít me dẫn hướng, xi lanh khí nén, xi lanh thủy lực hoặc lực tay, với chuyển động giới hạn trên một trục duy nhất trong mặt phẳng XY. Xi lanh thủy lực và khí nén cũng là các thành phần cơ bản của bàn máy XY trong máy phay điều khiển số bằng máy tính (CNC).

Các ổ trục tuyến tính chủ yếu được phân loại thành hai loại: ổ trục tuyến tính lăn và ổ trục tuyến tính trơn. Các phần tiếp theo sẽ đi sâu vào tìm hiểu các thành phần, nguyên lý hoạt động và các yếu tố thiết kế của từng loại.

Ổ bi lăn tuyến tính

Ổ bi lăn tuyến tính là một thành phần thiết yếu trong tự động hóa công nghiệp và máy móc chính xác, cho phép chuyển động tuyến tính trơn tru và chính xác dọc theo thanh dẫn hướng hoặc trục. Được đánh giá cao nhờ ma sát thấp và chuyển động hiệu quả, các ổ bi tuyến tính này sử dụng các phần tử lăn – bi hoặc con lăn – được đặt giữa các rãnh khớp trên ổ bi và thanh dẫn hướng tuyến tính. Thiết kế này giảm thiểu ma sát so với ổ trơn, đảm bảo khả năng chống mài mòn và hiệu suất đáng tin cậy cho các ứng dụng quan trọng từ máy CNC đến thiết bị y tế và thiết bị sản xuất tự động.

Một yếu tố quan trọng cần xem xét khi lựa chọn hệ thống ổ trục tuyến tính tối ưu là đường kính của các viên bi hoặc con lăn, vì nó ảnh hưởng trực tiếp đến tốc độ di chuyển tối đa và độ ổn định của hệ thống. Các phần tử lăn lớn hơn thường hỗ trợ tốc độ cao hơn và khả năng chịu tải động lớn hơn. Ngoài ra, góc tiếp xúc — góc mà các phần tử lăn tiếp xúc với rãnh — quyết định khả năng chịu lực của ổ trục. Ví dụ, góc tiếp xúc 45° mang lại hiệu suất cân bằng cho tải trọng hướng tâm, hướng tâm ngược và tải trọng ngang, tăng tính linh hoạt cho các ứng dụng chịu lực đa hướng đồng thời ảnh hưởng tích cực đến tải trọng hướng tâm nhưng làm giảm nhẹ khả năng chịu tải trọng ngang.

Ổ bi lăn tuyến tính có nhiều thiết kế và cấu hình chuyên dụng, mỗi loại được phân loại theo đặc điểm cấu trúc và vật liệu cụ thể, phù hợp với môi trường hoạt động riêng biệt. Hiểu rõ những khác biệt về kỹ thuật này là điều cần thiết để đảm bảo điều khiển chuyển động tối ưu, tuổi thọ cao và bảo trì tối thiểu trong các ngành công nghiệp đòi hỏi khắt khe.

Hình học của các phần tử lăn

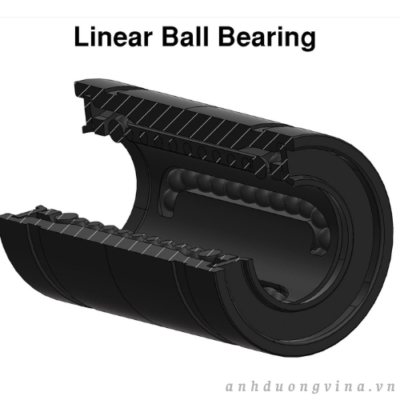

Vòng bi tuyến tính

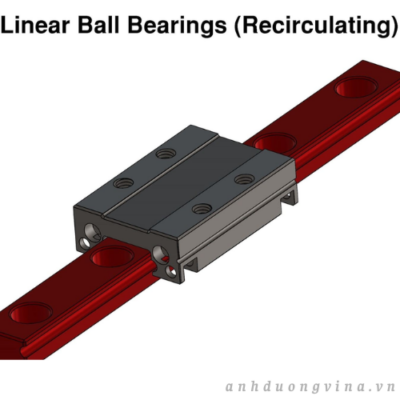

Ổ bi tuyến tính , hay đơn giản là ổ bi, sử dụng các phần tử lăn hình cầu được làm từ thép tôi cứng hoặc gốm sứ tiên tiến. Hình dạng này được đánh giá cao vì mang lại lực cản lăn thấp, dẫn hướng tuyến tính chính xác và độ chính xác lặp lại – những phẩm chất không thể thiếu đối với các hệ thống tự động hóa , robot và thiết bị chẩn đoán y tế. Ổ bi tuyến tính có khả năng thích ứng cao, hỗ trợ nhiều ứng dụng chuyển động tuyến tính đòi hỏi hiệu quả cao, định vị đáng tin cậy và tổn thất ma sát tối thiểu. Sự phổ biến của chúng xuất phát từ độ chính xác vượt trội, hoạt động ít tiếng ồn và khả năng tốc độ hàng đầu trong ngành, khiến chúng trở thành lựa chọn ưu tiên khi hiệu suất và tuổi thọ là yếu tố quan trọng.

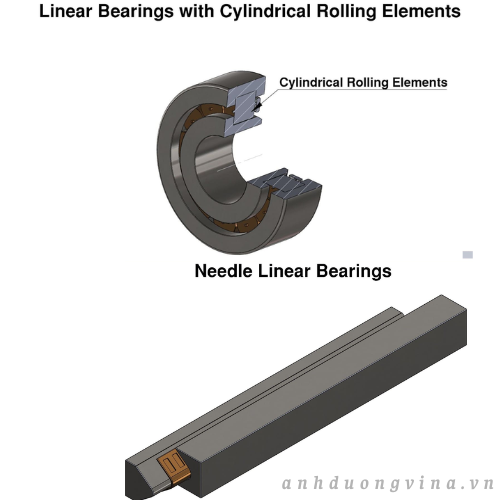

Ổ trục tuyến tính với các phần tử lăn hình trụ

Với các con lăn hình trụ, các loại ổ trục tuyến tính này, bao gồm cả ổ trục con lăn tuyến tính , được thiết kế để có khả năng chịu tải cao hơn, độ cứng vững và khả năng chống sốc vượt trội so với các thiết kế ổ trục bi. Diện tích tiếp xúc lăn kéo dài giúp phân bổ lực trên một bề mặt rộng hơn, lý tưởng cho chuyển động tuyến tính tải nặng trong xử lý vật liệu, máy móc đóng gói và tự động hóa xây dựng. Sự đánh đổi cho độ bền và độ chắc chắn được nâng cao là sự gia tăng nhẹ ma sát hoạt động, do diện tích tiếp xúc mở rộng và cần phải căn chỉnh chính xác để tránh mài mòn không đều hoặc lệch trục.



Vòng bi tuyến tính kim

Ổ trục kim sử dụng các con lăn hình trụ mảnh mai – được gọi là kim – với tỷ lệ chiều dài trên đường kính cao, thường từ 3:1 đến 10:1. Hình dạng độc đáo này tối đa hóa diện tích tiếp xúc và cải thiện đáng kể khả năng phân bố tải trọng, độ cứng và khả năng chống biến dạng. Thiết kế nhỏ gọn và khả năng chịu được tải trọng hướng tâm khắc nghiệt khiến chúng trở nên lý tưởng cho việc lắp đặt trong không gian hạn chế của các thiết bị công nghiệp có độ chính xác cao, dây chuyền lắp ráp tự động và máy móc vận tải. Ổ trục kim thường được sử dụng ở những nơi mà khả năng chịu tải cực cao, hoạt động trơn tru và độ bền là yếu tố tối quan trọng.

Hình học đường ray

Hình dạng hình học của rãnh trượt đóng vai trò quyết định trong việc xác định sự tương tác giữa các viên bi hoặc con lăn và rãnh lăn của ổ bi. Thiết kế rãnh trượt ảnh hưởng trực tiếp đến số điểm tiếp xúc, khả năng chịu tải tổng thể của hệ thống và hệ số ma sát. Do đó, việc lựa chọn hình dạng rãnh trượt phù hợp là rất quan trọng để tối ưu hóa hiệu suất ổ bi trong các hệ thống tự động hóa tốc độ cao, giàn nâng chuyển vật liệu và hệ thống điều khiển chuyển động.

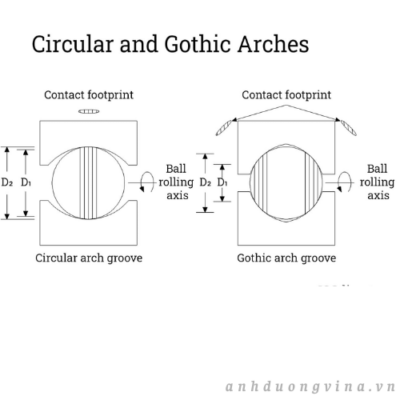

Hồ sơ vòm Gothic

Thiết kế rãnh hình vòm Gothic tạo ra bốn điểm tiếp xúc riêng biệt giữa bi và rãnh dẫn hướng, giúp cải thiện khả năng chịu tải momen và lắp đặt nhỏ gọn hơn so với thiết kế rãnh hình cung tròn có cùng kích thước. Điều này cho phép các nhà sản xuất thiết kế các thanh dẫn hướng tuyến tính nhỏ gọn và cứng cáp hơn, phù hợp cho các ứng dụng định vị chính xác và giảm chấn. Tuy nhiên, số lượng điểm tiếp xúc tăng lên cũng dẫn đến hiện tượng trượt vi sai lớn hơn, đòi hỏi lực bổ sung để khắc phục ma sát phát sinh. Thiết kế này được ưa chuộng trong các máy CNC tiên tiến và tự động hóa bán dẫn, nơi khả năng chịu tải momen là rất quan trọng.

Hồ sơ cung tròn

Thiết kế hình cung tròn giảm thiểu tiếp xúc xuống còn hai điểm (một điểm trên mỗi rãnh ở mỗi bề mặt tiếp xúc), nhờ đó giảm thiểu sự trượt khác biệt và tổn thất ma sát. Mặc dù điều này mang lại chuyển động mượt mà hơn và ít tiếng ồn hơn, nhưng khả năng chịu tải lại bị hạn chế phần nào so với thiết kế hình cung Gothic. Thiết kế hình cung tròn phổ biến trong tự động hóa phòng thí nghiệm, đường ray thiết bị và các ứng dụng khác ưu tiên chuyển động mượt mà, chính xác hơn là khả năng chịu tải tối đa.

Hình dạng biên dạng của thanh dẫn hướng tuyến tính

Hình dạng của ray dẫn hướng tuyến tính quyết định độ cứng, khả năng chịu lực và tính phù hợp của hệ thống với các yêu cầu lắp đặt khác nhau. Bằng cách lựa chọn đúng hình dạng ổ trục và ray dẫn hướng, người quản lý nhà máy và các nhà thiết kế máy móc có thể đạt được cả độ tin cậy lâu dài và khả năng điều khiển chuyển động chính xác cho môi trường tự động hóa hoặc sản xuất cụ thể của họ.

Đường ray tròn

Các thanh dẫn hướng tuyến tính dạng ray tròn và các bạc lót bi tuyến tính liên quan sử dụng trục hình trụ để hỗ trợ chuyển động. Bạc lót bi tuyến tính bao quanh trục, sử dụng các viên bi tuần hoàn để chuyển động không ma sát dọc theo trục. Cấu trúc này rất linh hoạt, có thể điều chỉnh độ lệch trục và cung cấp giải pháp lắp đặt đơn giản, tiết kiệm chi phí – ngày càng phổ biến trong máy in 3D, dụng cụ phòng thí nghiệm và sản xuất điện tử . Các khớp nối bi dạng răng cưa là một dạng chuyên biệt, sử dụng các rãnh dọc trục để ngăn trục quay và truyền mô-men xoắn. ​​Các thiết kế linh hoạt này cho phép hỗ trợ tải trọng nhô ra và rất cần thiết cho các ứng dụng yêu cầu cả chuyển động tuyến tính và chuyển động quay.

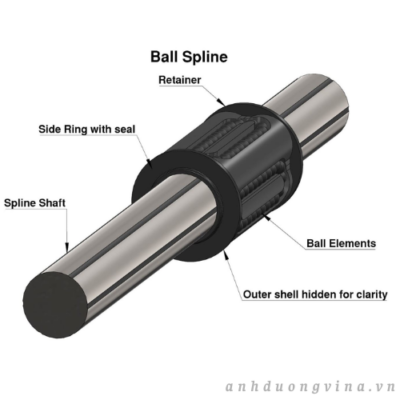

Khớp cầu spline là một biến thể của bạc đạn bi tuyến tính. Nó có một trục với các rãnh dọc khớp với các rãnh tương ứng trên đai ốc spline. Các rãnh này ngăn trục quay và cho phép truyền mô-men xoắn. ​​Khớp cầu spline được thiết kế để chịu được tải trọng momen lớn hơn và có khả năng chịu tải trọng treo hiệu quả, lý tưởng cho các cánh tay robot, dụng cụ tự động hóa và thiết bị truyền tải yêu cầu sự tự do quay và tuyến tính cùng với khả năng chịu tải cao.

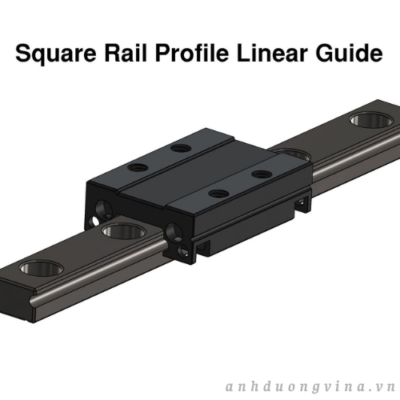

Đường ray vuông

Ray dẫn hướng tuyến tính dạng vuông , còn được gọi là ray dẫn hướng định hình, bao gồm các con lăn được bố trí dọc theo bề mặt ray phẳng, có cạnh vuông. Các hệ thống chắc chắn này được lựa chọn nhờ độ cứng vượt trội, khả năng chịu tải cao, giảm độ võng dưới tải trọng tập trung và khả năng giảm chấn rung động tốt. Chúng hoạt động hiệu quả hơn các thiết kế ray tròn trong các ứng dụng đòi hỏi độ chính xác tối đa, độ cứng và khả năng chịu momen cao hơn, chẳng hạn như máy CNC, bộ truyền động tuyến tính và các nền tảng chuyển động công nghiệp. Hệ thống ray vuông đặc biệt có lợi trong các dây chuyền sản xuất tự động và thiết bị định vị chính xác cao, nơi không gian bị hạn chế và độ ổn định ngang là rất quan trọng.



Ray dẫn hướng tuyến tính Vee

Hệ thống dẫn hướng tuyến tính dựa trên con lăn sử dụng các con lăn được mài chính xác, mỗi con lăn đều được gắn vòng bi, chạy dọc theo các rãnh thép có cạnh hình chữ V đặc trưng – một thiết kế được tối ưu hóa cho khả năng chịu sai lệch và loại bỏ mảnh vụn. Hệ thống ray dẫn hướng chữ V mang lại ma sát lăn thấp và hoạt động êm ái, đồng thời các con lăn được bịt kín giúp bảo vệ khỏi các chất gây ô nhiễm. Cấu hình độc đáo này ngày càng được sử dụng rộng rãi trong tự động hóa công nghiệp, máy móc chế biến thực phẩm, hệ thống đóng gói và môi trường tiếp xúc với nhiều bụi hoặc các hạt nhỏ . Các hệ thống này hoạt động hiệu quả trong các trường hợp yêu cầu bảo trì tối thiểu, lắp đặt nhanh chóng và khả năng chịu được điều kiện khắc nghiệt.

Khả năng thích ứng mạnh mẽ của hệ thống dẫn hướng DualVee—được thiết kế cho môi trường hoạt động cường độ cao, độ ồn thấp và nhiều chất gây ô nhiễm—đảm bảo hiệu suất ổn định, trơn tru và bền bỉ ngay cả khi các cơ chế dẫn hướng khác có thể gặp trục trặc. Tính chất mô-đun của chúng cho phép cấu hình tùy chỉnh, giảm thời gian ngừng hoạt động và tối ưu hóa năng suất máy móc trong môi trường sản xuất đòi hỏi cao.

Hệ thống ray trượt ngăn kéo

Hệ thống ray trượt ngăn kéo ưu tiên tính hiệu quả về chi phí và lắp ráp đơn giản, với các thanh trượt hình chữ C và các con lăn được chế tạo từ tấm kim loại bền chắc. Mỗi con lăn trượt trên hai bộ vòng bi trung gian (nằm ở cả hai bên), hệ thống này mang lại chuyển động êm ái, nhẹ nhàng cho chuyển động tuyến tính tải trọng trung bình trên quãng đường vừa phải. Không giống như hệ thống ray định hình với vòng bi tuần hoàn, ray trượt ngăn kéo sử dụng lồng bi giữ bi bên trong con lăn, mang lại chuyển động đáng tin cậy trong tủ, thiết bị điện tử tiêu dùng và các lắp đặt công nghiệp tải trọng trung bình, nơi chuyển động trượt mượt mà và khả năng tiếp cận dễ dàng là những yếu tố quan trọng hàng đầu. Khi đánh giá các lựa chọn, người dùng nên cân nhắc sự đánh đổi giữa khả năng chịu tải, độ chính xác, độ mở rộng hành trình và khả năng chống ăn mòn cho môi trường ứng dụng của họ.

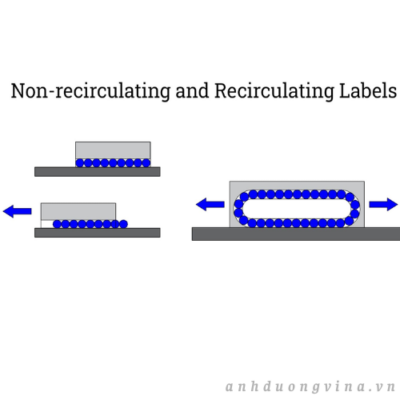

Ổ trục tuyến tính tuần hoàn hoặc không tuần hoàn

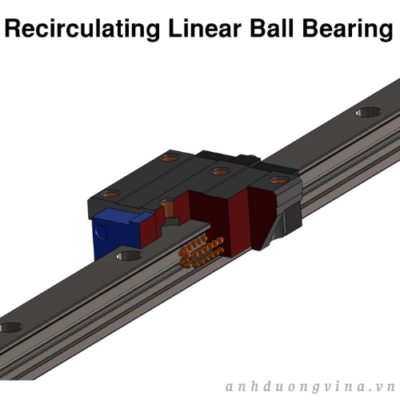

Ổ trục tuyến tính tuần hoàn

Ổ trục tuyến tính tuần hoàn sử dụng các phần tử lăn, thường là bi hoặc con lăn, di chuyển theo một mạch liên tục bên trong vỏ ổ trục. Cấu hình này cho phép giá đỡ ổ trục tuyến tính di chuyển dọc theo toàn bộ chiều dài của thanh dẫn hướng, hỗ trợ quãng đường di chuyển không giới hạn và cho phép tích hợp vào các hệ thống tự động hóa quy mô lớn, dây chuyền băng tải và máy công cụ. Ổ trục tuần hoàn thường có nhiều rãnh lăn, giúp tăng khả năng chịu tải và độ bền trong các chu kỳ hoạt động kéo dài. Đối với các kỹ sư và người vận hành nhà máy, việc hiểu cách các thanh dẫn hướng tuyến tính tuần hoàn tương tác với các lực xoắn và lực động là điều cần thiết để đảm bảo hiệu suất hệ thống đáng tin cậy và điều khiển tự động hóa chính xác.





Rãnh dẫn hướng – kênh tuyến tính tạo điều kiện cho đường đi của các viên bi hoặc con lăn – không chỉ ảnh hưởng đến chiều dài hành trình mà còn ảnh hưởng đến độ ổn định xoắn của dẫn hướng tuyến tính và khả năng duy trì dung sai chặt chẽ dưới gia tốc, giảm tốc mạnh và tải trọng thay đổi. Các kỹ sư lựa chọn dẫn hướng tuần hoàn cần đánh giá chu kỳ hoạt động dự kiến, nhu cầu bôi trơn và khả năng tiếp xúc với chất gây ô nhiễm để tối ưu hóa tuổi thọ và độ chính xác.

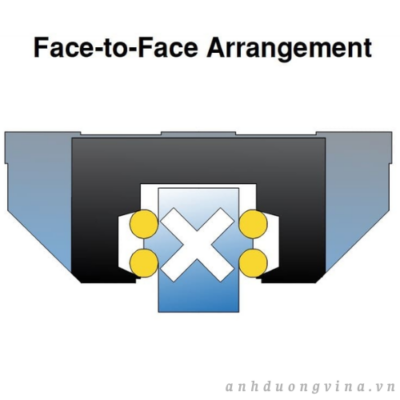

Sắp xếp gặp mặt trực tiếp

Trong cấu hình đối diện (hình chữ X), các phần tử lăn hướng vào bên trong các thanh dẫn hướng. Thiết kế đối xứng này đảm bảo hiệu suất chịu tải đồng đều theo mọi hướng, phù hợp nhất cho chuyển động đa trục cân bằng, nơi khả năng chống lại mômen lật không phải là yêu cầu chính. Các hệ thống chuyển động tuyến tính , robot gắp đặt và hệ thống kiểm tra chính xác thường sử dụng cấu hình này vì khả năng phản hồi dễ dự đoán và chuyển động mượt mà.

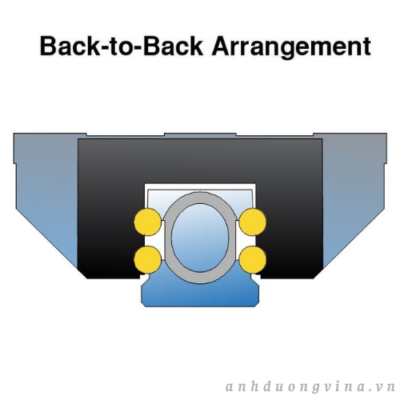

Sắp xếp liền kề

Cấu hình song song (kiểu chữ O) định hướng các phần tử lăn ra ngoài, tăng khả năng chịu tải momen và độ cứng của hệ thống. Cấu trúc này lý tưởng cho các ứng dụng yêu cầu sự ổn định dưới tải trọng ngang hoặc nhịp dài, chẳng hạn như máy phay CNC khổ lớn, giàn công nghiệp và hệ thống vận chuyển vật liệu. Khả năng đòn bẩy được tăng cường giúp các thanh dẫn hướng này trở thành tiêu chuẩn trong điều khiển chuyển động tải nặng và môi trường sản xuất năng suất cao.



Ổ trục tuyến tính không tuần hoàn

Ổ trục tuyến tính không tuần hoàn sử dụng các con lăn hoặc bi cố định nằm trong một lồng (vòng giữ hoặc vòng phân cách) bên trong vỏ ổ trục. Lồng này giữ cho các phần tử lăn được phân bố đều, giảm thiểu tiếp xúc trực tiếp, giảm ma sát và cải thiện độ chính xác định vị. Thường được chế tạo từ nhựa chất lượng cao hoặc thép không gỉ, các ổ trục này mang lại ma sát cực thấp, hoạt động êm ái và chuyển động tuyến tính ổn định trong chiều dài hành trình giới hạn của chúng. Độ cứng và độ chính xác cao của chúng khiến chúng trở thành lựa chọn ưu tiên cho các bàn quang học, thiết bị đo lường và tự động hóa chính xác cao , nơi cần hoạt động tầm ngắn, không cần bảo trì và không có độ rơ.



Chuyển động tuyến tính bị giới hạn bởi chiều dài của ổ trục, với các phần tử lăn mang lại chuyển động mượt mà, chính xác và khả năng chịu được tải trọng tĩnh và động đáng kể. Việc lựa chọn cẩn thận giữa các biến thể tuần hoàn và không tuần hoàn phụ thuộc vào các tiêu chí cụ thể của ứng dụng, bao gồm chiều dài hành trình, yêu cầu tải trọng, độ chính xác và tuổi thọ dự kiến.

Các loại ổ trục tuyến tính không tuần hoàn bao gồm:

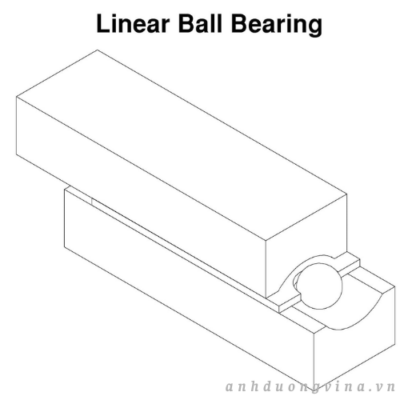

Vòng bi tuyến tính không tuần hoàn

Các thiết bị này có các viên bi thép được giữ chặt trong các lồng chính xác, được căn chỉnh theo các rãnh hình tròn hoặc hình cung Gothic để chuyển động trơn tru, không rung lắc. Thiết kế nhỏ gọn của chúng đặc biệt phù hợp với các bàn định vị tuyến tính thu nhỏ hoặc các môi trường mà không gian, độ ồn thấp và độ chính xác cao là rất quan trọng, như trong sản xuất chất bán dẫn và tự động hóa phòng thí nghiệm.

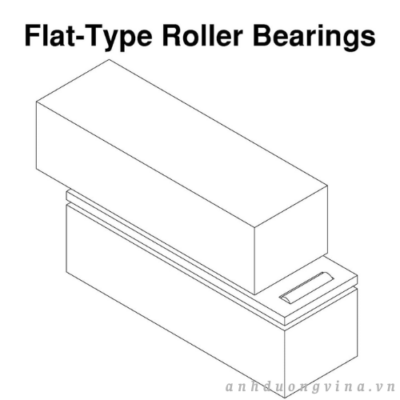

Vòng bi lăn kiểu phẳng

Ổ bi lăn kiểu phẳng sử dụng các con lăn hình trụ hoặc hình kim được bố trí vuông góc với hướng chuyển động dự định, tối đa hóa diện tích tiếp xúc và chịu được tải trọng đáng kể trên một rãnh dẫn hướng phẳng. Cấu hình này lý tưởng cho các dây chuyền sản xuất chính xác cao, bàn mài bề mặt và các đường ray truyền tải chịu tải, nơi cần sự căn chỉnh nhất quán và độ rơ dọc tối thiểu.

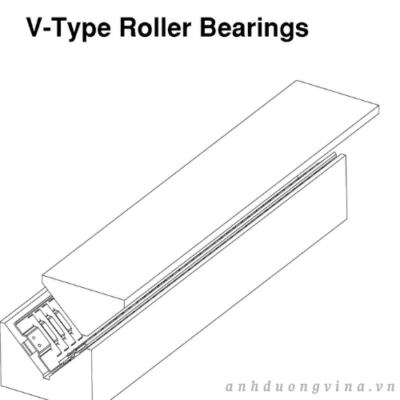

Vòng bi lăn kiểu V

Ổ bi lăn kiểu V có rãnh hình chữ V—thường là ở góc 90°—với mỗi bên sườn có một hàng con lăn hình trụ hoặc hình kim. Thiết kế đặc biệt này đảm bảo khả năng dẫn hướng và độ ổn định nhất quán, giúp loại ổ bi này phù hợp với các hệ thống vận chuyển, bàn định vị XY và dây chuyền kiểm tra tự động, nơi cần sự căn chỉnh chính xác và theo dõi đáng tin cậy.

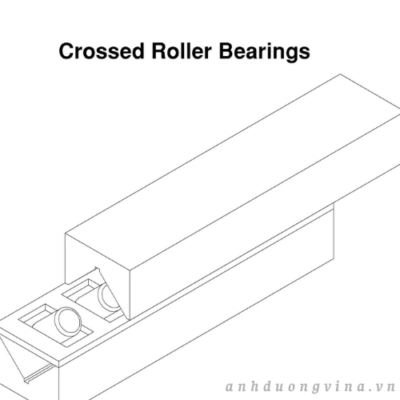

Vòng bi con lăn chéo

Các ổ bi con lăn chéo tận dụng các xi lanh được đặt ở các góc xen kẽ, tạo thành một cụm lắp ráp chéo với trục của mỗi con lăn tạo thành góc 90° với các con lăn lân cận. Sự sắp xếp này tạo ra độ cứng cao, chuyển động mượt mà, khả năng chịu tải momen tối đa và khả năng chịu rung động vượt trội. Mặc dù việc lắp ráp phức tạp và đòi hỏi sự thao tác chính xác, nhưng các ổ bi con lăn chéo là không thể thiếu đối với robot tiên tiến, máy đo tọa độ (CMM) và các nền tảng hình ảnh độ phân giải cao, nơi độ chính xác và khả năng lặp lại của chuyển động là điều không thể thiếu.

Ổ trục tuyến tính trơn là gì?

Ổ trục tuyến tính trơn là thành phần thiết yếu trong các hệ thống điều khiển chuyển động và tự động hóa, hoạt động thông qua tiếp xúc trượt trực tiếp giữa hai bề mặt mà không cần sử dụng các phần tử lăn như bi hoặc con lăn. So với ổ trục tuyến tính có con lăn và bạc đạn bi, ổ trục tuyến tính trơn có cấu tạo đơn giản hơn và cơ chế hoạt động dễ dàng hơn, dẫn đến hiệu quả chi phí cao hơn cho nhiều ứng dụng. Diện tích tiếp xúc lớn hơn giữa các bề mặt ổ trục giúp phân bổ tải trọng đồng đều hơn và tạo ra áp suất bề mặt thấp hơn, cho phép các ổ trục này chịu được tải trọng tĩnh và động cao hơn, giảm trọng lượng tổng thể của hệ thống và hấp thụ hiệu quả các cú sốc và giảm rung động. Những đặc tính này làm cho ổ trục tuyến tính trơn trở thành lựa chọn tối ưu cho các thiết bị yêu cầu khả năng chịu tải mạnh mẽ, bảo trì thấp và khả năng chống chịu môi trường khắc nghiệt.

Tuy nhiên, ổ trượt tuyến tính trơn thường tạo ra ma sát cao hơn so với ổ bi lăn. Ma sát cao làm hạn chế tốc độ chuyển động tuyến tính và đẩy nhanh quá trình mài mòn, do đó việc bôi trơn định kỳ rất quan trọng để đảm bảo hiệu suất hoạt động đáng tin cậy và kéo dài tuổi thọ của ổ trượt. Để giảm hệ số ma sát và cải thiện đặc tính trượt, các nhà sản xuất thường sử dụng vật liệu trượt tiên tiến, chất bôi trơn rắn hoặc bề mặt có lớp phủ tự bôi trơn như PTFE hoặc vật liệu composite đồng. Mặc dù có nhiều ưu điểm, ổ trượt tuyến tính trơn thường có độ chính xác và độ lặp lại chuyển động thấp hơn, khiến chúng ít phù hợp hơn cho các hệ thống dẫn hướng tuyến tính độ chính xác cao, máy CNC hoặc hệ thống đo lường so với ổ bi tuần hoàn hoặc thanh trượt con lăn chéo.

Hiểu rõ các loại ổ trục tuyến tính trơn khác nhau, ưu điểm của chúng và các ứng dụng phù hợp nhất là điều vô cùng quan trọng đối với các kỹ sư thiết kế, nhà sản xuất máy móc và các chuyên gia tự động hóa đang tìm kiếm hiệu suất và độ tin cậy tối ưu trong tự động hóa công nghiệp, robot và máy móc.

Các loại ổ trục tuyến tính trơn bao gồm các loại sau:

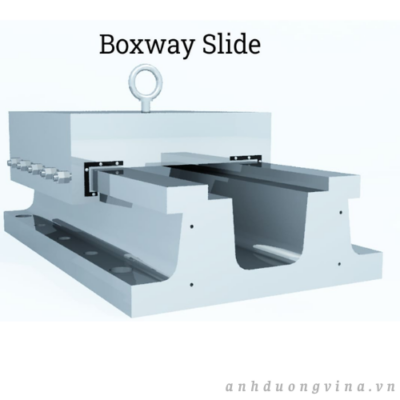

Trượt hộp

Ray trượt kiểu hộp, còn được gọi là ổ trục tuyến tính kiểu hộp, sử dụng cấu hình hình chữ T được tạo thành bởi một đế cố định (ray dẫn hướng) và một bàn trượt di động (giá đỡ hoặc thanh trượt). Đế cung cấp bề mặt chịu tải chắc chắn, trong khi bàn trượt trượt dọc theo ray. Các tấm điều chỉnh – đôi khi được gọi là tấm chống mài mòn – được lắp đặt một cách chiến lược giữa đế và bàn trượt để tạo tải trọng trước chính xác, loại bỏ độ rơ và tăng cường độ cứng cho các ứng dụng tải nặng. Ray trượt kiểu hộp mang lại khả năng chịu tải và chống rung vượt trội so với các loại ray dẫn hướng tuyến tính khác nhờ diện tích tiếp xúc lớn giữa giá đỡ và ray. Điều này làm cho chúng trở thành lựa chọn phổ biến trong các máy CNC tải nặng, máy phay, tự động hóa công nghiệp và các ứng dụng đòi hỏi độ cứng cao, khả năng hấp thụ sốc tốt và tuổi thọ sử dụng lâu dài trong điều kiện sử dụng thường xuyên.

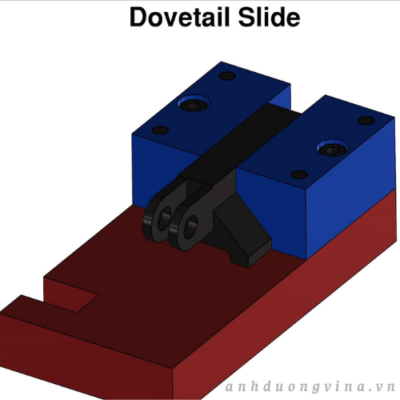

Ray trượt đuôi én

Ray trượt hình đuôi én là một hệ thống ổ trục tuyến tính được đặc trưng bởi một đế có lưỡi hình chữ V (bộ phận đực) khớp với một yên trượt tương ứng (bộ phận cái), đảm bảo tiếp xúc trượt liên tục và ổn định. Thiết kế chắc chắn, tiếp xúc toàn diện này mang lại khả năng chịu tải cao, độ tin cậy và khả năng chống nhiễm bẩn trong môi trường khắc nghiệt. Không giống như ray trượt hình hộp, ray trượt hình đuôi én thường không cho phép điều chỉnh tải trọng trước; tuy nhiên, các tấm điều chỉnh hoặc vít định vị dọc theo yên trượt bù lại khe hở và sự mài mòn, đảm bảo hiệu suất ổn định. Ray trượt hình đuôi én thường được sử dụng trong các bàn định vị thủ công, máy móc chế biến gỗ, thiết bị chính xác và đồ gá nơi yêu cầu chuyển động tuyến tính lặp lại và khả năng chịu tải mạnh.

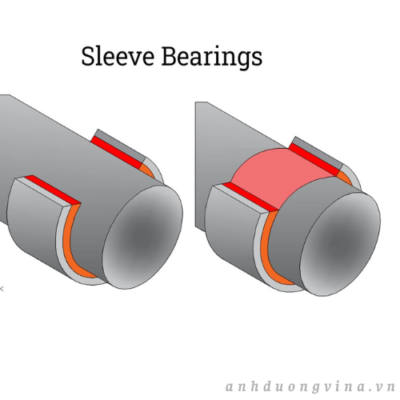

Vòng bi trượt tuyến tính

Ổ trượt tuyến tính, còn được gọi là bạc lót trơn, ổ trượt trơn hoặc bạc lót trục, là các bộ phận hình trụ đỡ một trục (trục quay hoặc thanh dẫn hướng) khi nó trượt dọc theo bề mặt bên trong được bôi trơn của ổ trượt. Các vật liệu điển hình cho ổ trượt bao gồm đồng thau, vật liệu composite polymer, PTFE (Teflon) hoặc kim loại thiêu kết có chứa chất bôi trơn để giảm nhu cầu bảo trì. Các ổ trượt tuyến tính này cung cấp chuyển động êm ái, ít cần bảo trì và có thể chịu được cả tải trọng hướng trục và hướng tâm, nhưng có khả năng chịu tải và độ cứng thấp hơn so với ray trượt hộp và ray trượt đuôi én. Chúng lý tưởng để sử dụng trong các ứng dụng tải nhẹ đến trung bình – chẳng hạn như máy in 3D, máy đóng gói, hệ thống băng tải và các sản phẩm tiêu dùng – nơi chi phí, hoạt động êm ái và dễ dàng thay thế được ưu tiên. Việc lựa chọn kích thước và vật liệu phù hợp là rất quan trọng để tối ưu hóa tuổi thọ của ổ trượt và giảm thiểu sự mài mòn trong môi trường chu kỳ cao hoặc mài mòn.

Ổ trục tuyến tính không tiếp xúc , đôi khi được gọi là dẫn hướng tuyến tính không tiếp xúc hoặc bôi trơn bằng khí, hoạt động mà không có sự tiếp xúc cơ học trực tiếp giữa giá đỡ và thanh dẫn hướng. Bằng cách loại bỏ ma sát, các loại ổ trục tiên tiến này mang lại tuổi thọ cao, giảm yêu cầu bảo trì, giảm tiếng ồn và cho phép tốc độ tuyến tính cao hơn so với các loại có tiếp xúc trượt. Ổ trục tuyến tính không tiếp xúc đặc biệt có giá trị trong sản xuất chất bán dẫn, môi trường phòng sạch và tự động hóa tốc độ cao, nơi chuyển động tuyến tính cực kỳ mượt mà và chính xác là điều cần thiết. Có hai loại ổ trục tuyến tính không tiếp xúc chính:

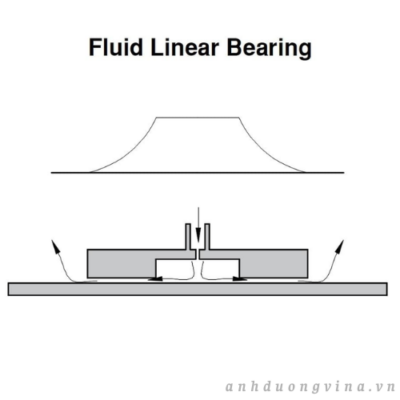

Ổ trục tuyến tính chất lỏng

Ổ trục tuyến tính chất lỏng, đôi khi được gọi là ổ trục thủy tĩnh hoặc ổ trục màng chất lỏng, sử dụng một lớp màng mỏng chất lỏng có áp suất—thường là dầu, không khí hoặc nước—để ngăn cách các bề mặt ổ trục và giảm thiểu tiếp xúc vật lý. Hai thiết kế chính là:

• Ổ trục thủy tĩnh : Bơm chủ động cung cấp chất lỏng để duy trì áp suất không đổi, nâng đỡ toa xe và cung cấp khả năng chịu tải vượt trội, đặc biệt ở tốc độ thấp.
• Ổ trục thủy động : Dựa vào chuyển động tương đối giữa giá đỡ và ray để tạo ra áp suất chất lỏng, tạo thành một lớp màng chịu tải ở tốc độ vận hành.

Các ổ trục tuyến tính chính xác này có khả năng chịu tải cao, độ mài mòn tối thiểu, độ rung thấp và hoạt động gần như không gây tiếng ồn, khiến chúng trở thành lựa chọn tuyệt vời cho các ứng dụng tốc độ cao, độ chính xác cao như thiết bị kiểm tra, hệ thống xử lý tấm bán dẫn và máy móc sản xuất tiên tiến. Tuy nhiên, cần cân nhắc chi phí ban đầu cao hơn, nhu cầu bảo trì thường xuyên, độ nhạy cảm với rò rỉ chất lỏng và khả năng bị ảnh hưởng bởi sự thay đổi nhiệt độ hoặc ô nhiễm.

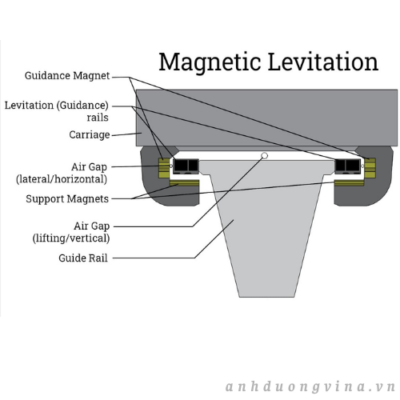

Ổ trục tuyến tính từ tính

Ổ trục tuyến tính từ tính, hay còn gọi là ổ trục maglev, sử dụng từ trường mạnh để nâng đỡ toa xe chuyển động phía trên thanh dẫn hướng, tạo ra chuyển động tuyến tính hoàn toàn không tiếp xúc và không ma sát. Công nghệ tiên tiến này cho phép chuyển động cực kỳ mượt mà, độ chính xác định vị cao và khả năng chống mài mòn vượt trội, ngay cả trong môi trường khắc nghiệt. Ổ trục tuyến tính từ tính đặc biệt phù hợp với các hệ thống tự động hóa tiên tiến, thiết bị phòng thí nghiệm và dây chuyền sản xuất chất bán dẫn, nơi việc không có tiếp xúc cơ học giúp tối đa hóa độ tin cậy và tốc độ của hệ thống.

Mặc dù có nhiều ưu điểm—như khả năng chịu tải cao và không bị mài mòn cơ học—vòng bi tuyến tính từ tính có thể gây nhiễu điện từ (EMI), có khả năng ảnh hưởng đến các thiết bị điện tử hoặc thiết bị đo lường nhạy cảm ở gần đó. Ngoài ra, sự phức tạp và chi phí của các hệ thống điện từ có thể là rào cản đối với một số ứng dụng.

Khi lựa chọn loại ổ trục tuyến tính phù hợp—cho dù là loại trơn, loại có chất lỏng hay loại từ tính—điều quan trọng là phải đánh giá các yêu cầu cụ thể của ứng dụng như tải trọng dự kiến, tốc độ, độ chính xác của hệ thống, môi trường hoạt động, nhu cầu bôi trơn và các yếu tố chi phí. Bằng cách hiểu rõ ưu điểm và hạn chế của từng lựa chọn, các kỹ sư và nhà sản xuất có thể tối ưu hóa hiệu suất máy móc, kéo dài tuổi thọ thiết bị và đạt được khả năng điều khiển chuyển động tuyến tính chính xác và đáng tin cậy. Để được hướng dẫn lựa chọn chi tiết hơn, hãy tham khảo ý kiến ​​của các chuyên gia về chuyển động tuyến tính hoặc nhà sản xuất ổ trục để so sánh các thông số kỹ thuật, khả năng tương thích vật liệu và kỳ vọng bảo trì.

Câu hỏi thường gặp

Các loại ổ trục tuyến tính chính là gì?

Ổ trục tuyến tính chủ yếu được phân loại thành ổ trục tuyến tính có bi (sử dụng bi hoặc con lăn) và ổ trục tuyến tính trơn (bề mặt trượt). Mỗi loại đều có những ưu điểm riêng về khả năng chịu tải, ma sát, bảo trì và tính phù hợp ứng dụng.

Ổ trục tuyến tính tuần hoàn và không tuần hoàn khác nhau như thế nào?

Ổ trục tuyến tính tuần hoàn sử dụng các phần tử lăn chuyển động tuần hoàn bên trong vỏ, cho phép di chuyển không giới hạn dọc theo ray. Các loại không tuần hoàn sử dụng các phần tử lăn cố định trong một lồng, mang lại chuyển động ngắn, chính xác, mượt mà với độ chính xác cao và ma sát tối thiểu.

Những ứng dụng nào được hưởng lợi từ bạc đạn tuyến tính trơn?

Ổ trục tuyến tính trơn rất phù hợp với các thiết bị cần khả năng chịu tải mạnh mẽ, ít bảo trì và khả năng chống chịu môi trường khắc nghiệt. Chúng thường được sử dụng trong các máy CNC hạng nặng, máy chế biến gỗ, máy in 3D và hệ thống băng tải, nơi sự đơn giản và khả năng giảm chấn được đánh giá cao hơn độ chính xác.

Khi nào nên sử dụng ổ trục tuyến tính bằng chất lỏng hoặc từ tính?

Ổ trục tuyến tính thủy lực và từ tính là lựa chọn tốt nhất cho các ứng dụng tốc độ cao, độ chính xác cao và không tiếp xúc như sản xuất chất bán dẫn, phòng sạch và thiết bị kiểm tra. Chúng mang lại ma sát tối thiểu, tuổi thọ cao và hoạt động gần như im lặng nhưng có thể cần cân nhắc kỹ lưỡng về chi phí và bảo trì.

Những loại ổ trục tuyến tính nào hỗ trợ cả chuyển động tịnh tiến và chuyển động quay?

Thiết kế rãnh xoắn bi – một loại cấu hình ray tròn – cho phép cả chuyển động tuyến tính và quay với khả năng truyền mô-men xoắn. ​​Chúng rất lý tưởng cho các cánh tay robot, dụng cụ tự động hóa và thiết bị vận chuyển đòi hỏi khả năng chịu tải trọng nhô ra và các loại chuyển động kết hợp.

Các nhà sản xuất ở vùng Trung Tây Hoa Kỳ nên cân nhắc điều gì khi lựa chọn bạc đạn tuyến tính?

Đối với các nhà sản xuất ở vùng Trung Tây, việc đánh giá yêu cầu về tải trọng, mức độ tiếp xúc với môi trường, chu kỳ hoạt động và nhu cầu về độ chính xác so với độ bền là rất quan trọng. Môi trường ứng dụng và mức độ ô nhiễm dự kiến ​​sẽ ảnh hưởng đến việc lựa chọn ổ trục tuyến tính tối ưu.

Những vật liệu nào được sử dụng trong cấu tạo của ổ trục tuyến tính?

Các bộ phận ổ trục tuyến tính được làm từ các vật liệu sau:

Thép

Thép, một hợp kim chủ yếu gồm cacbon và sắt, là vật liệu được sử dụng phổ biến nhất cho các ổ trục tuyến tính. Ổ trục thép được đánh giá cao nhờ các đặc tính cơ học tuyệt vời, bao gồm độ bền và độ cứng cao, cho phép chúng chịu được tải trọng nặng và đảm bảo chuyển động trơn tru, chính xác. Thép cacbon và thép không gỉ là những loại thép điển hình được sử dụng trong các ổ trục này. Hàm lượng cacbon càng cao trong thép thì độ cứng càng tăng, điều này có thể ảnh hưởng đến hiệu suất của ổ trục tuyến tính.

Nhôm

Nhôm là một kim loại nhẹ, có độ bền cao, nổi tiếng với khả năng chống ăn mòn và kháng hóa chất. Nó mềm hơn và tiết kiệm chi phí hơn so với thép. Mặc dù ổ trục tuyến tính bằng nhôm có khả năng chịu tải thấp hơn so với ổ trục bằng thép, nhưng chúng vẫn mang lại chuyển động mượt mà và chính xác.

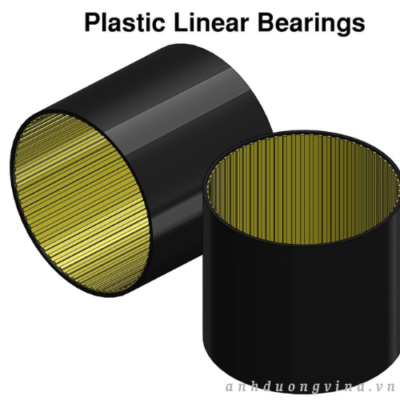

Nhựa

Vòng bi tuyến tính bằng nhựa mềm hơn, giá cả phải chăng hơn và có hệ số ma sát thấp hơn so với vòng bi kim loại. Các loại nhựa thường được sử dụng trong các vòng bi này bao gồm nylon, polyetylen và PVDF, thường được phủ các vật liệu tự bôi trơn như PTFE. Chúng cũng có thể được gia cường bằng sợi và chất độn để cải thiện khả năng chịu tải. Mặc dù vòng bi nhựa có thể hoạt động với vật liệu trục mềm hơn, nhưng chúng thường có khả năng chịu tải thấp hơn và chỉ giới hạn sử dụng trong phạm vi nhiệt độ phòng.

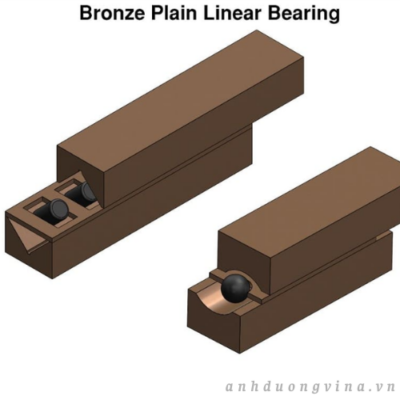

Đồng

Đồng thau, một hợp kim chủ yếu được làm từ đồng và kẽm, cùng với các nguyên tố khác như mangan và phốt pho, là một kim loại mềm hơn. Vòng bi tuyến tính bằng đồng thau có khả năng chịu tải cao hơn so với vòng bi bằng nhựa. Tuy nhiên, do tiếp xúc kim loại với kim loại, chúng tạo ra nhiều ma sát hơn, đòi hỏi phải bảo trì thường xuyên để đảm bảo bôi trơn đầy đủ.



Gốm sứ

Ổ trục tuyến tính bằng gốm thường được làm từ các vật liệu như silicon nitride, nhôm oxit, zirconium oxit và silicon carbide. Các ổ trục này có độ cứng cao, đảm bảo chuyển động chính xác và độ chuẩn xác ngay cả ở tốc độ cao. Độ cứng của chúng giúp tăng tuổi thọ và khả năng chống mài mòn, đồng thời giảm thiểu sự sinh ra các hạt do ma sát giữa các bộ phận. Ổ trục gốm cũng thích hợp để sử dụng trong môi trường chân không và với các thiết bị nhạy cảm với phóng điện tĩnh (ESD).

Trong các ổ trục tuyến tính tuần hoàn, các phần tử lăn bằng gốm được sử dụng để hỗ trợ tốc độ cao hơn.



Vật liệu tổng hợp

Vòng bi composite có cấu tạo gồm lớp đế kim loại kết hợp với ống lót bằng nhựa hoặc lớp lót PTFE. Thành phần polymer giúp loại bỏ sự tiếp xúc trực tiếp giữa kim loại với kim loại, giảm ma sát trong khi vẫn duy trì khả năng chịu tải cao của vòng bi. Lớp đế kim loại giúp tản nhiệt.

Thông thường, người ta sử dụng các vật liệu khác nhau cho ổ trục và thanh dẫn hướng. Vật liệu làm thanh dẫn hướng thường có khả năng giảm ma sát tốt hơn. Sự mài mòn chủ yếu tập trung vào bề mặt tiếp xúc của ổ trục tuyến tính, vốn là bộ phận mềm hơn. Ngược lại, thanh dẫn hướng, trục và đế (đối với ổ trục tuyến tính trơn) thường được làm từ các vật liệu cứng hơn như thép tôi cứng, thép mài hoặc nhôm anot hóa.

Cần cân nhắc điều gì khi lựa chọn và vận hành ổ trục tuyến tính?

Chúng ta đã tìm hiểu về các loại ổ trục tuyến tính khác nhau, vật liệu cấu tạo của chúng và cách các yếu tố này ảnh hưởng đến khả năng chịu tải, tốc độ và tuổi thọ. Dưới đây là một số lưu ý bổ sung khi lựa chọn, vận hành và bảo trì ổ trục tuyến tính:

Đánh giá PV

Chỉ số PV đề cập đến một thông số kỹ thuật cho biết sự kết hợp tối đa cho phép giữa áp suất bề mặt và vận tốc trượt mà ổ trục tuyến tính có thể chịu được trong khi hoạt động hiệu quả. Chỉ số này tính đến nhiệt lượng và sự mài mòn do ma sát tạo ra. Ví dụ, tốc độ cao hơn có thể làm giảm khả năng chịu tải tối đa cho phép của ổ trục tuyến tính. Giá trị PV, là tích của áp suất bề mặt hoạt động và tốc độ, phải luôn thấp hơn chỉ số PV định mức.

Bản chất của đơn đăng ký

Phòng sạch

Phòng sạch là môi trường được kiểm soát được thiết kế để giảm thiểu các chất gây ô nhiễm, tạp chất và các hạt bụi trong không khí. Nó được sử dụng trong sản xuất các sản phẩm như thực phẩm, đồ uống, dược phẩm, chất bán dẫn, thiết bị điện tử và thiết bị y tế.

Trong môi trường phòng sạch, ổ trục tuyến tính tuần hoàn có thể tạo ra bụi mịn từ các mảnh kim loại do sự tiếp xúc kim loại với kim loại tốc độ cao giữa các phần tử lăn. Do đó, ổ trục tuyến tính không tuần hoàn thường được ưu tiên sử dụng trong các ứng dụng phòng sạch vì chúng có các vòng cách ly các phần tử lăn, giảm thiểu sự phát sinh bụi. Ổ trục tuyến tính trơn cũng phù hợp.

Việc bôi trơn đặt ra một thách thức khác trong môi trường phòng sạch. Các chất bôi trơn bên ngoài như dầu và mỡ phải được giữ ở mức tối thiểu để tránh làm ô nhiễm các sản phẩm trong phòng sạch. Do đó, các vòng bi làm từ nhựa hoặc vật liệu composite được ưu tiên sử dụng. Ngoài ra, bất kỳ chất bôi trơn nào được sử dụng cũng phải tương thích với các tiêu chuẩn phòng sạch và hệ thống rửa sạch hoặc làm sạch tại chỗ được sử dụng trong phòng sạch.

Môi trường chân không

Hiện tượng thoát khí là sự giải phóng các khí và hơi bị giữ lại trong vật liệu rắn thông qua quá trình bay hơi hoặc thăng hoa ở áp suất thấp. Hiện tượng này có thể làm tăng áp suất trong môi trường xung quanh vật liệu và làm gián đoạn khả năng tạo ra hoặc duy trì áp suất thấp trong chân không. Các vật liệu thường thoát khí bao gồm nhựa, gốm sứ, kim loại xốp, chất đàn hồi và một số chất bôi trơn.

Để giảm thiểu hiện tượng thoát khí, nên sử dụng vật liệu ổ trục tuyến tính đã trải qua quá trình nung nóng. Quá trình nung nóng bao gồm việc nung nóng vật liệu đến khoảng 200°C trong vài giờ để loại bỏ các chất dễ bay hơi. Tuy nhiên, không phải tất cả các vật liệu đều chịu được nhiệt độ này. Ngoài ra, chất bôi trơn cũng có thể thoát khí, vì vậy việc sử dụng các lớp phủ tự bôi trơn và chất bôi trơn rắn tương thích với môi trường chân không là rất cần thiết.

Ổ trục tuyến tính khí nén

Ổ trục tuyến tính khí nén khác với ổ trục tuyến tính cơ khí thông thường, vốn dựa vào các phần tử lăn hoặc trượt. Thay vào đó, chúng sử dụng không khí nén hoặc màng dầu để đỡ tải trọng, loại bỏ sự tiếp xúc cơ học có thể tạo ra ma sát hoặc nhiệt. Loại ổ trục này đặc biệt phù hợp cho các ứng dụng đòi hỏi độ chính xác và độ cứng cao.

Các loại ổ trục tuyến tính khí nén

Ổ trục tuyến tính khí được phân loại thành hai loại: thủy động và thủy tĩnh, dựa trên phương pháp tạo màng nâng đỡ. Cả hai loại đều sử dụng môi trường khí, thường là không khí, để nâng đỡ tải trọng. Trong môi trường mà chất lượng không khí là vấn đề cần quan tâm—chẳng hạn như trong phòng sạch—các loại khí thay thế như nitơ có thể được sử dụng để tránh các vấn đề như ăn mòn do độ ẩm.

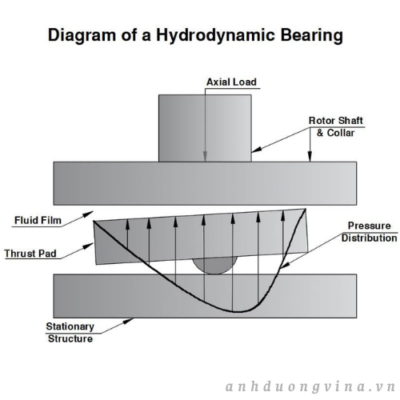

Ổ trục khí tuyến tính thủy động lực học

Ổ trục tuyến tính thủy động sử dụng một lớp màng mỏng chất lỏng hoặc không khí để đỡ các bộ phận quay, thường được gọi là ổ trục màng chất lỏng. Thiết kế này giảm thiểu ma sát và mài mòn bằng cách duy trì sự tách biệt giữa bề mặt tĩnh và bề mặt quay, giúp kéo dài tuổi thọ của ổ trục.

Trong các ổ trục tuyến tính thủy động, khe hở giữa các bề mặt được tạo ra bởi chuyển động của chính các ổ trục. Trong quá trình khởi động, chúng cần áp suất bên ngoài để ngăn ngừa ma sát. Các ổ trục này được thiết kế để chịu được cả tải trọng hướng tâm và tải trọng dọc trục.

Các loại ổ trục tuyến tính thủy động phổ biến bao gồm ổ trục rãnh chu vi, ổ trục áp lực và ổ trục nhiều rãnh. Chúng được sử dụng trong nhiều ứng dụng khác nhau như tua bin hơi, động cơ điện, bơm làm mát, máy nghiền đá, cũng như ly hợp, quạt gió và các máy móc phụ trợ khác.



Ổ trục khí tuyến tính thủy tĩnh

Ổ trục khí tuyến tính thủy tĩnh sử dụng nguồn cung cấp áp suất không khí dương để tạo ra khe hở giữa bề mặt quay và bề mặt cố định. Giống như ổ trục thủy động, ổ trục khí tuyến tính thủy tĩnh được phân loại là ổ trục màng chất lỏng.

Ổ trục thủy tĩnh nổi tiếng với độ cứng cao và tuổi thọ dài, thích hợp cho các máy móc chính xác. Vì không cần bôi trơn để duy trì chuyển động tương đối, chúng có thể chịu được tải trọng nặng hơn ở tốc độ thấp hơn và cho phép kiểm soát trực tiếp độ cứng và hệ số giảm chấn.

Lợi ích của ổ trục tuyến tính khí nén

Ưu điểm chính của ổ trục tuyến tính khí nén là loại bỏ ma sát, mài mòn và sinh nhiệt do không có sự tiếp xúc cơ học giữa các bề mặt quay và bề mặt cố định. Việc không có tiếp xúc này đồng nghĩa với việc không cần bôi trơn, giảm thiểu sự phát sinh hạt và tạo ra ít tiếng ồn hơn so với ổ trục lăn hoặc ổ trục trượt.

Ổ trục khí có thể đạt được tốc độ và gia tốc cao hơn vì chúng không có các bộ phận tuần hoàn. Chúng mang lại chuyển động cực kỳ chính xác với sai số tỷ lệ tối thiểu. Màng chất lỏng nâng đỡ hoàn toàn tải trọng, cung cấp độ cứng và độ chính xác cao.

Phần kết luận

• Ổ trục tuyến tính là một loại ổ trục hỗ trợ tải trọng của giá đỡ trong quá trình chuyển động tuyến tính một trục và cung cấp bề mặt trượt có ma sát thấp cho thanh dẫn hướng.
• Hai loại ổ trục tuyến tính chính là ổ trục lăn và ổ trục trơn.
• Ổ trục lăn tuyến tính bao gồm các phần tử lăn bên trong vỏ; điều này tạo điều kiện cho chuyển động tuyến tính. Các phần tử lăn của chúng có thể là loại tuần hoàn hoặc không tuần hoàn.
• Các ổ trục tuyến tính trơn dựa vào chuyển động trượt để tạo điều kiện cho chuyển động tuyến tính. Chúng tạo ra ma sát lớn hơn, nhưng cũng có thể chịu được tải trọng cao hơn.
• Các ổ trục tuyến tính không tiếp xúc dựa vào áp suất chất lỏng hoặc lực từ mạnh để nâng giá đỡ khỏi ray dẫn hướng. Chúng tạo ra ma sát rất nhỏ và có tuổi thọ vô hạn.
• Ổ trục tuyến tính thường được chế tạo từ thép và nhôm. Ổ trục tuyến tính trơn có thể được làm từ nhiều loại vật liệu khác nhau; bao gồm đồng thau, nhựa, gốm sứ và vật liệu composite ngoài thép và nhôm. Các vật liệu có độ cứng khác nhau thường được sử dụng cho ổ trục trơn để tập trung sự mài mòn vào bộ phận mềm hơn.
• Chỉ số PV là sự kết hợp cao nhất giữa áp suất bề mặt và vận tốc mà ổ trục tuyến tính có thể chịu được. Giá trị PV khi vận hành không được vượt quá chỉ số PV.
• Khi lựa chọn ổ trục tuyến tính, cần phải xem xét bản chất của ứng dụng.
