Nồi hơi: Các loại, công dụng và quy trình sản xuất

Lò hơi là gì?

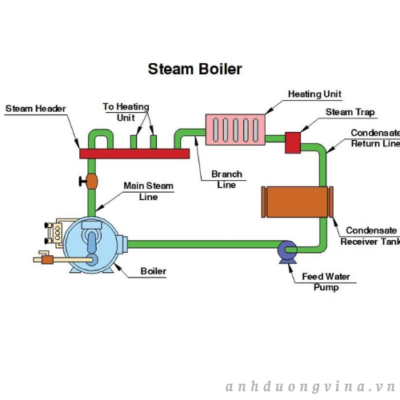

Nồi hơi là thiết bị được thiết kế để tạo ra hơi nước bằng cách đun nóng nước. Nó hoạt động như một bộ trao đổi nhiệt, chuyển hóa nước thành hơi nước cho nhiều mục đích sử dụng bên ngoài. Nồi hơi thường bao gồm một buồng đốt bên cạnh một bể chứa nước. Nồi hơi có nhiều kích cỡ khác nhau, từ các thiết bị nhỏ gọn đến các phiên bản lớn hơn có khả năng thực hiện các hoạt động cường độ cao hơn.

Lò hơi tạo ra hơi nước bằng cách đốt nhiên liệu để tăng nhiệt độ của nước. Quá trình này sử dụng ba phương pháp truyền nhiệt: bức xạ, đối lưu và dẫn nhiệt.

 Các Loại Nồi Hơi Nước

Lò hơi là thành phần thiết yếu trong hệ thống sưởi ấm công nghiệp và thương mại, được phân loại dựa trên cấu tạo, tính di động, loại ống, nguồn nhiên liệu và áp suất hoạt động. Các lò hơi đời đầu, mặc dù hiệu quả, thường thiếu hệ thống điều khiển tiên tiến, khiến chúng trở nên nguy hiểm so với các lò hơi hiện đại ngày nay, vốn tích hợp các tính năng an toàn để nâng cao độ tin cậy. Kích thước, loại nhiên liệu và thiết kế của lò hơi được điều chỉnh phù hợp với các ứng dụng công nghiệp, thương mại hoặc dân dụng cụ thể, đáp ứng các yêu cầu về sưởi ấm và hơi nước trong quy trình sản xuất đa dạng. Các loại nhiên liệu điển hình bao gồm điện, gỗ, khí tự nhiên, than đá, dầu mỏ và các nhiên liệu hóa thạch khác. Mỗi loại nhiên liệu khác nhau về chi phí vận hành, hiệu suất năng lượng, mức độ phát thải và tác động đến môi trường. Khi nhu cầu về sản xuất nhiệt và điện hiệu quả tăng lên, các ngành công nghiệp ngày càng chuyển sang sử dụng các loại nhiên liệu lò hơi thay thế, chẳng hạn như sinh khối và nhiên liệu từ chất thải (RDF), để hỗ trợ các mục tiêu năng lượng bền vững, giảm phát thải carbon và tuân thủ các quy định về môi trường. Hiểu rõ các loại lò hơi chính và ứng dụng của chúng là chìa khóa để lựa chọn hệ thống tối ưu cho quản lý năng lượng, tiết kiệm chi phí và tối ưu hóa quy trình.

Các loại nồi hơi

Lò hơi nước nóng

Bình đun nước nóng là các thiết bị chịu áp lực được thiết kế để truyền năng lượng nhiệt cho nước nhằm phục vụ hệ thống sưởi ấm bằng nước và cung cấp nước nóng. Các bình đun nước nóng công nghiệp và thương mại này được chế tạo từ các vật liệu như thép không gỉ, gang, nhôm và thép carbon, cho phép chúng chịu được nhiệt độ và áp suất hoạt động cao liên tục. Bình đun nước nóng được sử dụng rộng rãi trong hệ thống sưởi ấm tòa nhà, hệ thống sưởi sàn bức xạ và các quy trình cung cấp nhiệt áp suất thấp và trung bình. Các thiết bị này cũng được phân loại theo hệ thống ống bên trong của chúng.

Lò hơi nước nóng sử dụng thiết kế ống lửa hoặc ống nước. Trong lò hơi ống lửa, nhiệt từ khí thải truyền qua các ống ngâm trong nước, truyền nhiệt cho bể nước xung quanh. Ngược lại, thiết kế lò hơi ống nước tuần hoàn nước bên trong các ống trong khi khí thải thoát ra bên ngoài, tạo ra sự truyền nhiệt nhanh và hơi nước áp suất cao hơn. Việc lựa chọn lò hơi nước nóng phù hợp phụ thuộc vào yêu cầu về tải, chất lượng nước, hiệu suất năng lượng và nguồn nhiên liệu sẵn có.

Lò hơi điện

Lò hơi điện sử dụng các bộ phận gia nhiệt bằng điện để trực tiếp tạo ra nhiệt lượng cho việc sản xuất hơi nước hoặc nước nóng, cung cấp hiệu suất nhiệt nhanh chóng và hiệu quả mà không cần đốt nhiên liệu. Là một hệ thống thân thiện với môi trường, phát thải thấp và sạch hơn, lò hơi điện không tạo ra khí thải, khí nhà kính hoặc sản phẩm phụ của quá trình đốt cháy, khiến chúng trở thành lựa chọn lý tưởng cho các cơ sở ưu tiên chất lượng không khí trong nhà và tuân thủ các quy định về môi trường. Ngoài hiệu quả năng lượng, hệ thống lò hơi điện còn nổi bật về độ bền, yêu cầu vệ sinh tối thiểu và hầu như không cần bảo trì định kỳ do có ít bộ phận chuyển động và không có đầu đốt.

Lò hơi điện ngày càng được ưa chuộng cho các ứng dụng quy mô nhỏ, phân tán hoặc sử dụng tại chỗ, đặc biệt là ở những nơi tiếng ồn và khí thải khi vận hành là vấn đề cần quan tâm. Tuy nhiên, việc giám sát và quản lý hiện tượng đóng cặn do khoáng chất trong bể chứa nước là rất quan trọng để ngăn ngừa tổn thất hiệu suất và các vấn đề về độ tin cậy.

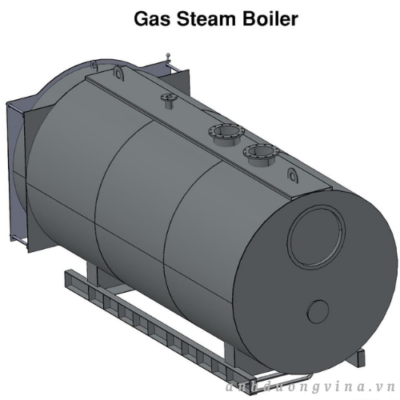

Lò hơi gas

Lò hơi đốt khí sử dụng khí tự nhiên hoặc propan làm nguồn năng lượng chính để tạo nhiệt, khiến chúng trở thành một trong những loại lò hơi hiệu quả và tiết kiệm chi phí nhất cho các cơ sở công nghiệp và thương mại. Nhiên liệu khí được cung cấp trực tiếp đến hệ thống đầu đốt, hệ thống này sẽ đốt cháy và làm nóng bộ trao đổi nhiệt, cuối cùng truyền năng lượng nhiệt cho nước hoặc tạo ra hơi nước. Các lò hơi này có sẵn các mẫu ngưng tụ và không ngưng tụ hiệu suất cao, mang lại lượng khí thải thấp hơn và chi phí vận hành giảm so với lò hơi đốt dầu hoặc than đá.

Lò hơi đốt khí rất lý tưởng cho việc sưởi ấm không gian, cung cấp nhiệt cho các quy trình công nghiệp và tạo hơi nước áp suất thấp hoặc cao trong các ngành sản xuất, chế biến thực phẩm, sản xuất hóa chất và các cơ sở công cộng. Đặc tính đốt sạch của khí tự nhiên góp phần giảm lượng khí thải carbon, tăng hiệu suất hệ thống và tuân thủ các quy định môi trường hiện đại.

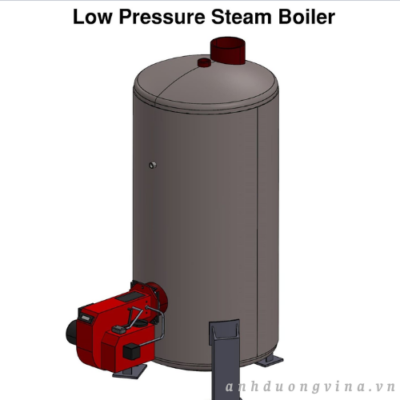

Lò hơi áp suất thấp

Lò hơi áp suất thấp hoạt động ở áp suất từ ​​10 đến 15 psi với nhiệt độ đầu ra khoảng 300°F (149°C). Loại lò hơi này lý tưởng cho các ứng dụng yêu cầu nhiệt độ ổn định, vừa phải, bao gồm sưởi ấm không gian, tạo ẩm và cung cấp hơi nước cho các ngành công nghiệp nhẹ. Hệ thống áp suất thấp được ưa chuộng do hoạt động an toàn, thời gian phản hồi nhanh hơn và yêu cầu bảo trì thấp hơn so với lò hơi áp suất cao. Chúng thường được sử dụng trong trường học, bệnh viện, các tòa nhà thương mại và các hoạt động công nghiệp nhỏ, nơi việc tạo hơi nước nhanh chóng và độ tin cậy của hệ thống là rất quan trọng.

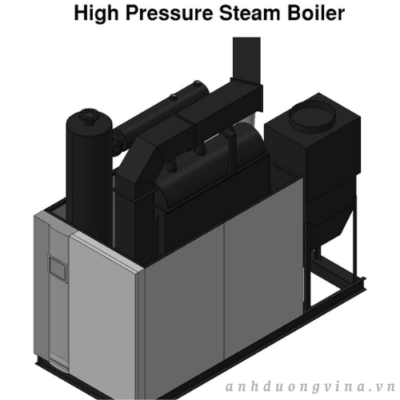

Lò hơi áp suất cao

Hệ thống nồi hơi cao áp tạo ra áp suất hơi nước cao để cung cấp năng lượng cho tuabin, thiết bị xử lý và máy móc hạng nặng trong các ngành công nghiệp quy mô lớn như chế biến hóa chất, sản xuất điện, lọc dầu hóa dầu và sản xuất bột giấy & giấy. Lực và công suất của hệ thống nồi hơi cao áp được tạo ra bởi một máy bơm tuần hoàn hiệu suất cao, cung cấp hơi nước với áp suất từ ​​15 psi đến 800 psi ở nhiệt độ trên 250°F (121°C). Các hệ thống này tối đa hóa sản lượng năng lượng và hỗ trợ các hoạt động quy trình liên tục, đòi hỏi cao.

Để đảm bảo an toàn và hiệu quả tối ưu, nồi hơi cao áp cần được giám sát thường xuyên áp suất hệ thống, nhiệt độ, mực nước và lượng nhiên liệu cung cấp để ngăn ngừa hư hỏng cơ khí và tuân thủ các quy định. Nồi hơi cao áp có thể hoạt động ở chế độ tải theo mẻ hoặc liên tục, tùy thuộc vào việc chúng phục vụ các quy trình theo chu kỳ hay liên tục. Người sử dụng nên xem xét tính dự phòng, công nghệ điều khiển nồi hơi và các khóa an toàn tiên tiến khi lựa chọn nồi hơi cao áp để tối đa hóa thời gian hoạt động và năng suất.

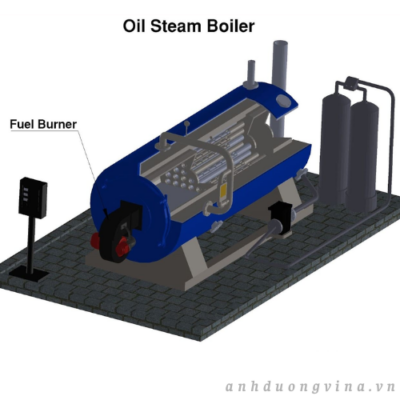

Lò hơi dầu

Lò hơi đốt dầu sử dụng nhiên liệu có nguồn gốc từ dầu mỏ—như dầu sưởi số 2—thay vì khí tự nhiên để đốt cháy trong buồng đốt của lò. Dầu cháy làm nóng bộ trao đổi nhiệt hoặc bể chứa nước của lò hơi, tạo ra hơi nước hiệu suất cao để phát điện hoặc nhiệt. Lò hơi đốt dầu thường đạt hiệu suất trên 90%, là giải pháp thay thế trong trường hợp không có đường ống dẫn khí đốt.

Mặc dù chi phí mua và lắp đặt nồi hơi dầu thường cao hơn so với nồi hơi hơi nước bằng khí đốt, nhưng các bộ phận bền chắc của chúng có thể dẫn đến tuổi thọ hoạt động gấp đôi. Một điểm cần lưu ý đối với hệ thống nồi hơi dầu là việc lưu trữ nhiên liệu: một bể chứa dầu tại chỗ—nằm trên hoặc dưới mặt đất—phải được bảo trì và bổ sung thường xuyên để đảm bảo nguồn cung cấp nhiên liệu ổn định. Các mẫu nồi hơi hơi nước bằng dầu hiện đại thường có hệ thống điều khiển đầu đốt tiên tiến và thiết kế phát thải thấp để đáp ứng các tiêu chuẩn môi trường và cải thiện hiệu quả đốt cháy.

Lò hơi ống nước

Nồi hơi ống nước được thiết kế để tuần hoàn nước bên trong các ống đặt bên trong nồi hơi, trong khi nhiệt từ buồng đốt bao quanh bên ngoài các ống đó. Cấu trúc này cho phép tạo ra hơi nước áp suất cao một cách hiệu quả bằng cách sử dụng áp suất tiếp tuyến (vòng) trên chu vi ống—tương tự như lực tác dụng của các dây đai quanh một thùng gỗ. Thiết kế này mang lại khả năng chịu áp suất cao hơn, khả năng tạo hơi nước nhanh chóng và hiệu suất nhiệt cao.

Lò hơi ống nước là lựa chọn ưu tiên cho các nhà máy điện quy mô công nghiệp, sản xuất hơi nước công suất lớn và các hoạt động quy trình liên tục. Theo thời gian, nhiều thiết kế lò hơi ống nước khác nhau—như loại D, loại O và loại A—đã được phát triển, mỗi loại được tối ưu hóa cho các yêu cầu cụ thể về sản lượng hơi nước và áp suất hoạt động.

Lò hơi La Mont, lò hơi Benson và lò hơi Loeffler

Các loại nồi hơi La Mont, Benson và Loeffler sử dụng thiết kế ống nước tiên tiến, kết hợp tuần hoàn cưỡng bức và quạt hút để cung cấp lượng lớn hơi nước áp suất cao, nhiệt độ cao với hiệu suất vượt trội. Trong các hệ thống này, nước được bơm qua các ống nhỏ, kín bằng máy bơm ly tâm, tối đa hóa khả năng truyền nhiệt và giảm nguy cơ quá nhiệt cục bộ hoặc đóng cặn. Hiệu suất năng lượng cao của chúng còn được tăng cường hơn nữa nhờ bộ tiết kiệm nhiệt tích hợp, giúp làm nóng trước nước cấp cho nồi hơi bằng nhiệt thải từ ống khói hoặc khí thải đốt cháy, làm giảm tổng lượng nhiên liệu tiêu thụ và khí thải.

Các loại nồi hơi chuyên dụng này thường được sử dụng trong các nhà máy nhiệt điện, hệ thống đẩy tàu biển và các quy trình công nghiệp đòi hỏi cao, nơi mà sản lượng hơi nước ổn định, khởi động nhanh và thu hồi năng lượng là rất quan trọng.

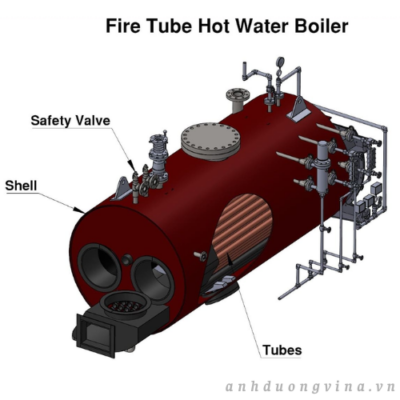

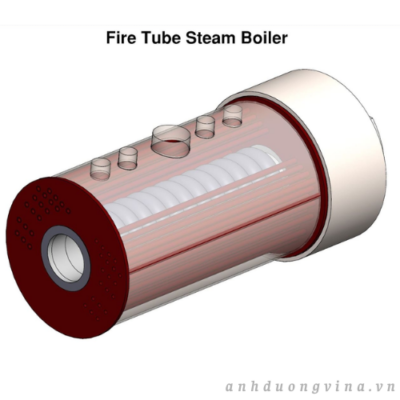

Lò hơi ống lửa

Nồi hơi ống lửa có các ống bên trong dẫn khí thải nóng từ quá trình đốt cháy, được bao quanh bởi nước đang được đun nóng. Sự truyền năng lượng nhiệt từ khí thải nóng sang nước trong nồi hơi tạo ra hơi nước để sử dụng trong các quy trình hoặc để sưởi ấm. Thiết kế nồi hơi ống lửa thường được sử dụng cho các ứng dụng áp suất thấp đến trung bình, cung cấp các hệ thống đáng tin cậy, dễ vận hành với chi phí ban đầu thấp hơn. Các loại nồi hơi ống lửa chính bao gồm nồi hơi Cochran, nồi hơi đầu máy xe lửa và nồi hơi Lancashire, mỗi loại được thiết kế để phù hợp với các yêu cầu cụ thể về nhiệt và không gian.

Để tăng cường hiệu quả năng lượng và thu hồi nhiệt thải, nhiều hệ thống nồi hơi ống lửa có thể được trang bị bộ tiết kiệm nhiệt hoặc các thiết bị thu hồi nhiệt tiên tiến, giúp giảm chi phí nhiên liệu và lượng khí thải hơn nữa. Những loại nồi hơi này phổ biến trong các trường học, nhà máy dệt, cơ sở giặt là và các môi trường sản xuất nhẹ cần nguồn cung cấp hơi nước ổn định, ít bảo trì.

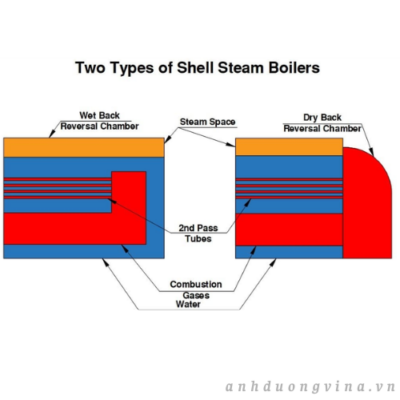

Lò hơi vỏ sò

Lò hơi vỏ là một loại lò hơi ống lửa có bề mặt truyền nhiệt được bao bọc bên trong một lớp vỏ thép chắc chắn. Loại lò hơi này sử dụng nhiều bố trí ống khác nhau để xác định tần suất và đường đi của quá trình truyền nhiệt trước khi khí thải thoát ra ngoài. Còn được gọi là lò hơi ống khói hoặc lò hơi vỏ và ống, chúng thường bao gồm một bể hình trụ dài chứa đầy nước, được bao quanh bởi các ống lửa dẫn khí thải nóng.

Lò hơi Cornish, phiên bản đầu tiên, sử dụng một ống khói lớn duy nhất trong một hình trụ dài để truyền nhiệt. Điều này đã phát triển thành lò hơi Lancashire, được phân biệt bởi hai ống khói riêng biệt để tăng diện tích bề mặt gia nhiệt và tăng sản lượng hơi nước. Ngày nay, lò hơi dạng vỏ được đánh giá cao nhờ sự đơn giản, dễ lắp đặt, thiết kế nhỏ gọn và sản xuất hơi nước hiệu quả về chi phí, khiến chúng trở nên phổ biến cho các ứng dụng sưởi ấm và hơi nước áp suất trung bình và thấp cũng như các ứng dụng hơi nước trong công nghiệp.



Các phương pháp dùng để làm nóng nồi hơi

Lò hơi tạo ra năng lượng thông qua quá trình đốt cháy nhiên liệu – như khí tự nhiên, dầu mỏ, than đá hoặc sinh khối – truyền năng lượng nhiệt cho nước bên trong lò để tạo ra nước nóng hoặc hơi nước. Cơ chế truyền nhiệt trong lò hơi được chia thành ba loại chính: bức xạ, đối lưu và dẫn nhiệt, mỗi loại đóng vai trò quan trọng trong việc xác định hiệu suất lò hơi, mức tiêu thụ nhiên liệu và hiệu suất tổng thể. Việc lựa chọn phương pháp gia nhiệt tối ưu và diện tích bề mặt trao đổi nhiệt phù hợp có thể cải thiện đáng kể hiệu suất hệ thống, giảm chi phí vận hành và kéo dài tuổi thọ lò hơi.

Bức xạ

Bức xạ là sự truyền năng lượng dưới dạng sóng điện từ phát ra từ mọi vật chất có nhiệt độ trên độ không tuyệt đối. Trong nồi hơi, năng lượng nhiệt bức xạ từ quá trình đốt cháy được hấp thụ trực tiếp bởi các ống nồi hơi, thành lò và bề mặt chịu nhiệt. Hiệu quả truyền nhiệt bức xạ bị ảnh hưởng bởi hệ số phát xạ của bề mặt và độ chênh lệch nhiệt độ giữa nguồn nhiệt và bề mặt nồi hơi. Các bề mặt bức xạ được cải tiến và các bộ hấp thụ nhiệt bức xạ thường được sử dụng trong thiết kế nồi hơi hiệu suất cao để tăng công suất nồi hơi và giảm chi phí nhiên liệu.

Đối lưu

Đối lưu mô tả sự chuyển động và truyền nhiệt bên trong chất lỏng và chất khí khi chúng được làm nóng và trở nên ít đặc hơn. Trong nồi hơi, dòng đối lưu xảy ra khi nước hoặc hơi nước được làm nóng bốc lên và được thay thế bằng chất lỏng mát hơn từ bên dưới, tạo thành một vòng tuần hoàn liên tục giúp tăng tốc độ phân bố nhiệt. Việc kiểm soát đúng cách các dòng đối lưu bên trong nồi hơi thúc đẩy sự phân bố nhiệt độ đồng đều, giảm các điểm nóng và tăng cường khả năng đáp ứng của nồi hơi đối với nhu cầu tải dao động. Cải thiện sự tuần hoàn bên trong và duy trì xử lý nước tối ưu sẽ tiếp tục tăng cường khả năng truyền nhiệt bằng đối lưu trong hệ thống nồi hơi.

Dẫn truyền

Dẫn nhiệt là sự truyền năng lượng nhiệt vật lý thông qua tiếp xúc trực tiếp giữa các vật liệu rắn. Bên trong nồi hơi, các ống và thành kim loại dẫn nhiệt từ khí thải nóng đến nước, cho phép tạo ra hơi nước ổn định và đáng tin cậy. Việc lựa chọn vật liệu chế tạo nồi hơi—bao gồm các kim loại có độ dẫn nhiệt cao như thép hoặc đồng—ảnh hưởng trực tiếp đến hiệu quả dẫn nhiệt. Thiết kế bộ trao đổi nhiệt hiệu quả và duy trì bề mặt sạch sẽ, không đóng cặn đảm bảo rằng dẫn nhiệt vẫn là con đường truyền nhiệt hiệu quả trong suốt vòng đời của hệ thống nồi hơi.

Lò hơi nước được chế tạo như thế nào?

Nồi hơi là một bộ phận thiết yếu trong hệ thống sưởi ấm công nghiệp và thương mại, hoạt động tương tự như một ấm trà cỡ lớn nhưng với kỹ thuật và độ chính xác cao hơn. Nồi hơi hiện đại sử dụng công nghệ đốt cháy và truyền nhiệt tiên tiến để chuyển đổi nước thành hơi nước áp suất cao một cách hiệu quả. Mặc dù các mẫu mã và cấu hình nồi hơi cụ thể có thể khác nhau, nhưng mọi nồi hơi đều có chung một số bộ phận cơ bản và nguyên tắc hoạt động được thiết kế để tạo ra hơi nước tối ưu, tiết kiệm năng lượng và hoạt động ổn định cho các ứng dụng sưởi ấm, phát điện hoặc chế biến. Các bộ phận chính của bất kỳ hệ thống nồi hơi hiệu quả nào bao gồm đầu đốt, buồng đốt, bộ trao đổi nhiệt, bình giãn nở, bộ điều khiển nhiệt độ hơi nước, van an toàn và thiết bị ngắt nước thấp.

Các nhà sản xuất cung cấp nhiều loại thiết kế nồi hơi khác nhau, bao gồm nồi hơi ống lửa, nồi hơi ống nước, nồi hơi điện và nồi hơi sinh khối công nghiệp, để đáp ứng các yêu cầu đa dạng của doanh nghiệp, tổ chức và nhà máy sản xuất. Việc lựa chọn nồi hơi phụ thuộc vào các yếu tố như loại nhiên liệu (khí đốt, dầu mỏ, than đá, điện hoặc sinh khối), áp suất định mức của nồi hơi, yêu cầu về công suất và mục đích sử dụng trong hệ thống phân phối hơi nước công nghiệp hoặc hệ thống HVAC.

Danh sách các bộ phận được sử dụng để chế tạo nồi hơi.

Đầu đốt

Bộ đốt là hệ thống đánh lửa và cung cấp nhiên liệu chính cho nồi hơi, được thiết kế để đưa vào và trộn nhiên liệu (khí tự nhiên, dầu nhiên liệu hoặc than nghiền) với không khí theo tỷ lệ chính xác để đốt cháy hiệu quả. Luồng không khí được cân bằng tỉ mỉ với luồng nhiên liệu đi vào thông qua các van điều tiết và cánh quạt, thúc đẩy quá trình đốt cháy nhiên liệu hoàn toàn và hiệu suất nhiệt cao. Công nghệ bộ đốt khác nhau tùy thuộc vào ứng dụng của nồi hơi, với những cân nhắc về bộ đốt phát thải thấp và NOx thấp trong các hệ thống nồi hơi công nghiệp và hệ thống sưởi ấm thương mại. Nhiên liệu đi vào nồi hơi thông qua đường ống hoặc đầu nối, và bộ đánh lửa khởi động quá trình đốt cháy để cung cấp nhiệt cho chu trình hơi nước.



Buồng đốt

Buồng đốt, một yếu tố cốt lõi trong kỹ thuật nồi hơi, là nơi diễn ra phản ứng hóa học được kiểm soát giữa nhiên liệu và oxy để tạo ra năng lượng nhiệt độ cao. Được cấu tạo như một khoang cách nhiệt, buồng đốt ngăn ngừa sự thất thoát nhiệt tốn kém và tối đa hóa sự truyền nhiệt bức xạ đến các ống nồi hơi chứa nước. Các ống này hấp thụ năng lượng nhiệt, nhanh chóng chuyển đổi nước thành hơi nước để phân phối. Thiết kế buồng đốt đúng cách giúp đảm bảo hiệu suất đầu đốt tối ưu, giảm lượng khí thải và sản lượng hơi nước ổn định. Các hệ thống điều khiển an toàn tích hợp và hệ thống tự động hóa tiên tiến giúp cải thiện hơn nữa việc kiểm soát quá trình đốt cháy và giám sát hệ thống.

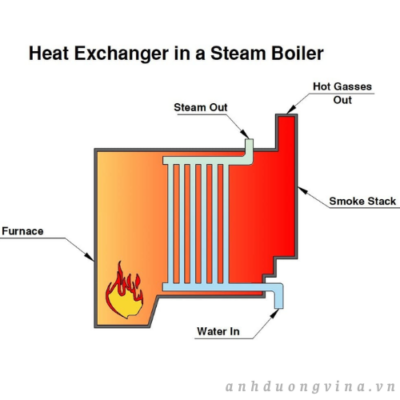

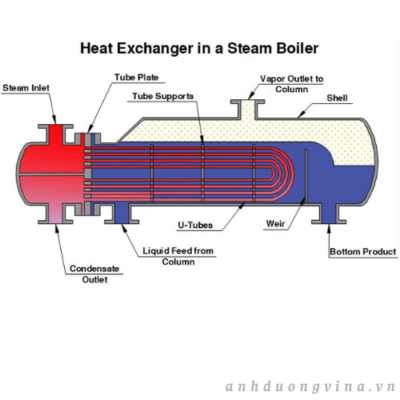

Bộ trao đổi nhiệt

Bộ trao đổi nhiệt, một bộ phận quan trọng của bất kỳ hệ thống tạo hơi nước nào, cho phép truyền năng lượng nhiệt hiệu quả và an toàn từ nhiên liệu đang cháy sang nước mà không làm trộn lẫn hai chất này. Thường được cấu tạo từ các vật liệu bền chắc, chống ăn mòn như thép không gỉ, đồng hoặc gang, bộ trao đổi nhiệt tối đa hóa diện tích truyền nhiệt thông qua các thiết kế ống hoặc cuộn dây phức tạp được ngâm trong nước nồi hơi. Chức năng chính của nó là nhanh chóng nâng cao nhiệt độ nước, tạo điều kiện thuận lợi cho việc sản xuất hơi nước nhanh chóng trong các hệ thống nồi hơi hiệu suất cao. Cấu trúc bộ trao đổi nhiệt bền chắc đảm bảo tuổi thọ và bảo trì tối thiểu trong các quy trình công nghiệp đòi hỏi khắt khe. Việc lựa chọn thiết kế bộ trao đổi nhiệt phù hợp là rất quan trọng đối với độ tin cậy của hệ thống, tiết kiệm năng lượng và tuân thủ các tiêu chuẩn ngành.

Bình giãn nở

Bình giãn nở được thiết kế để quản lý sự dao động áp suất trong hệ thống nồi hơi khi nước nóng lên và giãn nở. Bình chịu áp suất này chứa một màng ngăn hoặc túi khí để phân tách phần chứa nước với buồng khí. Khi nhiệt độ nước trong nồi hơi tăng lên và thể tích giãn nở, áp suất dư được hấp thụ một cách an toàn, ngăn ngừa hư hỏng cấu trúc hoặc quá áp. Bình giãn nở là thiết bị tiêu chuẩn trong cả hệ thống nồi hơi dân dụng và công nghiệp, giúp ổn định áp suất hệ thống và giảm thiểu rủi ro liên quan đến giãn nở nhiệt. Duy trì áp suất chính xác trong bình giãn nở là điều cần thiết cho sự an toàn của hệ thống, hiệu quả sưởi ấm và kéo dài tuổi thọ thiết bị.

Kiểm soát nhiệt độ hơi nước

Kiểm soát nhiệt độ hơi nước chính xác là rất quan trọng đối với chất lượng hơi nước, hiệu quả năng lượng và việc ngăn ngừa sốc nhiệt trong thiết bị hoặc đường ống phía sau. Các hệ thống lò hơi tiên tiến sử dụng bộ điều chỉnh nhiệt độ hoặc bộ giảm nhiệt để phun nước lên các cuộn dây siêu nhiệt ở các giai đoạn khác nhau, điều chỉnh nhiệt độ hơi nước đến các điểm đặt mong muốn. Các phương pháp quản lý nhiệt độ hơi nước bổ sung bao gồm tuần hoàn khí thải, bỏ qua khí thải và điều chỉnh động góc nghiêng của đầu đốt trong lò. Kiểm soát nhiệt độ hiệu quả không chỉ đảm bảo điều kiện quy trình ổn định mà còn góp phần tuân thủ các tiêu chuẩn môi trường và các sáng kiến ​​tiết kiệm năng lượng trong hoạt động công nghiệp. Người vận hành thường dựa vào phản hồi cảm biến mục tiêu để tự động điều chỉnh van, đảm bảo cung cấp hơi nước ổn định và an toàn.

Việc duy trì nhiệt độ hơi nước tối ưu trong nồi hơi cũng ảnh hưởng trực tiếp đến hiệu quả quy trình, chất lượng sản phẩm (trong các ứng dụng như chế biến thực phẩm hoặc khử trùng) và kiểm soát chi phí vận hành. Giám sát và điều chỉnh kỹ lưỡng các điều kiện hơi nước là một thực tiễn tốt nhất được các kỹ sư vận hành nồi hơi và kỹ sư nhà máy giàu kinh nghiệm áp dụng.

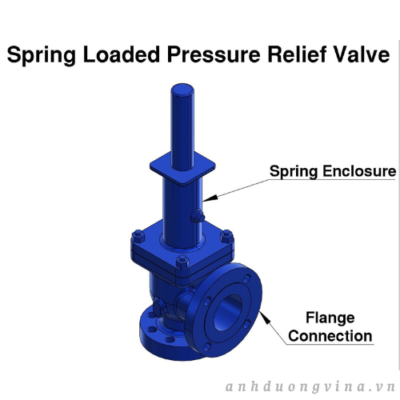

Van an toàn xả áp

Van an toàn áp suất là thiết bị an toàn thiết yếu cho bất kỳ hệ thống nồi hơi nào, được thiết kế để tự động xả hơi nước và giảm áp suất bên trong nồi hơi nếu vượt quá giới hạn an toàn đã đặt. Van an toàn áp suất ngăn ngừa nguy cơ cháy nổ, hỏng hóc thiết bị và thiệt hại tài sản bằng cách xả áp suất dư thừa cho đến khi hệ thống đạt trạng thái cân bằng. Các van này là bắt buộc theo quy định và tiêu chuẩn về nồi hơi, và việc kiểm tra và bảo trì thường xuyên đảm bảo độ tin cậy liên tục trong các ứng dụng nồi hơi công nghiệp áp suất cao. Các yếu tố chính trong việc lựa chọn van an toàn áp suất bao gồm định mức áp suất đặt, vật liệu van và khả năng tương thích với môi chất cụ thể (hơi nước, nước hoặc các chất lỏng khác).

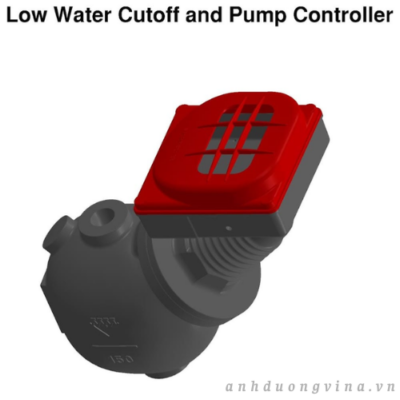

Ngắt nguồn khi mực nước thấp

Thiết bị ngắt nước thấp cung cấp chức năng tự động tắt máy cho nồi hơi khi mực nước giảm xuống dưới mức nguy hiểm, giảm thiểu nguy cơ hư hỏng nghiêm trọng hoặc quá nhiệt do đốt khô. Các cơ chế an toàn mạnh mẽ này, được tích hợp với các hệ thống điều khiển hiện đại và bộ điều khiển bơm, giám sát mực nước và kích hoạt việc ngắt nhiên liệu đầu đốt khi cần thiết. Các quy định an toàn bắt buộc phải có thiết bị ngắt nước thấp đối với cả nồi hơi công nghiệp và hệ thống sưởi thủy lực. Việc kiểm tra thường xuyên và thử nghiệm chức năng của các thiết bị ngắt nước thấp là rất quan trọng để tuân thủ quy định và đảm bảo an toàn vận hành liên tục. Việc đảm bảo nồi hơi của bạn được trang bị công nghệ ngắt nước thấp chính xác và nhạy bén sẽ kéo dài đáng kể tuổi thọ thiết bị và bảo vệ nhân viên vận hành.

Lựa chọn nồi hơi phù hợp cho ứng dụng của bạn

Việc lựa chọn, lắp đặt và vận hành nồi hơi đòi hỏi phải xem xét cẩn thận các yêu cầu ứng dụng và tiêu chuẩn ngành. Khi đánh giá các nhà sản xuất và mẫu nồi hơi, các cơ sở cần đánh giá hiệu quả nhiên liệu, tuân thủ quy định về khí thải, công suất, độ tin cậy và các tính năng an toàn sẵn có. Các tùy chọn kỹ thuật tùy chỉnh và hỗ trợ dịch vụ sau bán hàng có thể mang lại giá trị bổ sung cho người dùng thương mại và công nghiệp có nhu cầu cao.

Hiểu rõ chức năng của từng bộ phận, như đã mô tả ở trên, giúp người dùng đưa ra quyết định mua hàng sáng suốt và duy trì hoạt động an toàn, hiệu quả của hệ thống lò hơi trong suốt vòng đời của hệ thống. Hãy tham khảo ý kiến ​​của các chuyên gia trong ngành hoặc các nhà cung cấp lò hơi uy tín để được tư vấn phù hợp về kích thước hệ thống, lắp đặt và các chương trình bảo trì phòng ngừa nhằm tối đa hóa lợi ích từ khoản đầu tư vào lò hơi của bạn.

Câu hỏi thường gặp

Chức năng chính của nồi hơi là gì?

Lò hơi được thiết kế để đun nóng nước và chuyển hóa thành hơi nước bằng nhiều nguồn nhiên liệu khác nhau, phục vụ cho các ứng dụng sưởi ấm, phát điện và xử lý trong môi trường công nghiệp và thương mại.

Lò hơi ống nước và lò hơi ống lửa khác nhau ở điểm nào?

Lò hơi ống nước tuần hoàn nước bên trong các ống và khí nóng bên ngoài, cho phép tạo ra hơi nước áp suất cao. Lò hơi ống lửa có khí nóng bên trong các ống và nước bên ngoài, phù hợp với các ứng dụng áp suất thấp đến trung bình.

Những thiết bị an toàn nào là cần thiết trong nồi hơi?

Các thiết bị an toàn chính bao gồm van xả áp để ngăn ngừa quá áp và thiết bị ngắt nước thấp để dừng hoạt động khi mực nước xuống mức nguy hiểm, giảm nguy cơ cháy nổ và quá nhiệt.

Các loại nhiên liệu thường được sử dụng trong nồi hơi là gì?

Lò hơi hoạt động bằng điện, khí đốt tự nhiên, dầu mỏ, than đá, gỗ, sinh khối và nhiên liệu từ chất thải. Mỗi loại nhiên liệu ảnh hưởng khác nhau đến hiệu suất, lượng khí thải, chi phí vận hành và việc tuân thủ quy định.

Việc kiểm soát nhiệt độ hơi nước ảnh hưởng đến hiệu suất của nồi hơi như thế nào?

Kiểm soát nhiệt độ hơi nước chính xác đảm bảo hiệu quả năng lượng, vận hành an toàn và hiệu suất quy trình tối ưu. Điều này đạt được bằng cách sử dụng bộ điều chỉnh nhiệt độ, bộ giảm nhiệt hoặc hệ thống tự động hóa tiên tiến dựa trên cảm biến để đảm bảo chất lượng hơi nước ổn định.

Các cơ sở địa phương cần xem xét những yếu tố nào khi lựa chọn nồi hơi?

Các cơ sở cần đánh giá nhu cầu ứng dụng, nguồn cung nhiên liệu, quy định về khí thải, hiệu suất, áp suất và công suất nồi hơi, các tính năng an toàn và hỗ trợ liên tục để đảm bảo hoạt động an toàn và tiết kiệm chi phí tại địa phương.

Nồi hơi có những công dụng gì?

Theo truyền thống, nồi hơi được sử dụng để sưởi ấm trung tâm trong nhà ở, văn phòng, doanh nghiệp, bệnh viện và các cơ sở khác. Mặc dù có nhiều ứng dụng khác nhau, tất cả các nồi hơi đều hoạt động với các chức năng và cơ chế cơ bản giống nhau, liên quan đến quá trình đốt cháy khép kín để tạo ra nhiệt.

Có thể sử dụng nhiều loại nhiên liệu khác nhau để tạo nhiệt trong nồi hơi và đốt cháy đầu đốt. Nhiệt lượng sinh ra sau đó được tuần hoàn khắp hệ thống bằng máy bơm và bộ trao đổi nhiệt. Để điều chỉnh chức năng của nồi hơi cho phù hợp với nhu cầu cụ thể, các cơ chế điều khiển bổ sung thường được tích hợp.

Ứng dụng của nồi hơi

Hồ cá

Các thủy cung sử dụng nồi hơi để vận hành. Nhiều bể chứa trong thủy cung đòi hỏi sự điều chỉnh chính xác nhiệt độ và điều kiện nước để bảo vệ các loài sinh vật đa dạng được trưng bày. Nồi hơi chạy bằng khí đốt, kết hợp với bộ trao đổi nhiệt, được sử dụng để điều khiển cả bể nước ngọt và nước mặn, cũng như tạo ra dòng chảy và sóng nước, mô phỏng môi trường giống như đại dương.

Thực phẩm và đồ uống

Quá trình tiệt trùng Pasteur bao gồm việc làm nóng sản phẩm đến nhiệt độ cụ thể để loại bỏ mầm bệnh. Kiểm soát nhiệt độ chính xác là điều cần thiết, vì bất kỳ sự sai lệch nào cũng có thể ảnh hưởng đến hương vị của sản phẩm cuối cùng. Các nhà sản xuất bia và rượu mạnh sử dụng nhiệt hơi nước áp suất thấp để sản xuất các mẻ sản phẩm đồng nhất một cách tiết kiệm chi phí. Các nhà sản xuất sữa dựa vào nồi hơi nước để làm sạch và khử trùng.

Phòng thí nghiệm

Các phòng thí nghiệm đại học thường sử dụng khí thải trong quá trình thí nghiệm và kiểm tra. Để thay thế lượng khí thải này, không khí bên ngoài, vốn có thể lạnh, được đưa vào và cần được làm nóng. Do diện tích phòng thí nghiệm lớn và rộng, việc làm nóng là rất cần thiết. Để đáp ứng nhu cầu này, các trường đại học và cao đẳng thường sử dụng nồi hơi hơi nước áp suất thấp.

Nhà chọc trời

Việc sưởi ấm các tòa nhà chọc trời nhiều tầng đòi hỏi một hệ thống sản xuất năng lượng mạnh mẽ được thiết kế để hoạt động liên tục. Do kích thước khổng lồ, các tòa nhà chọc trời cần nhiều nồi hơi để đảm bảo việc sưởi ấm hiệu quả. Nồi hơi dùng cho mục đích này có thể nặng tới 165 tấn và tiêu thụ 3.000 lít nhiên liệu mỗi giờ, đủ để sưởi ấm khoảng 2.000 hộ gia đình.

Việc sử dụng nước và hơi nước để sưởi ấm các tòa nhà chọc trời rất thiết thực và hiệu quả do chúng dễ vận chuyển và có sẵn rộng rãi.

Pha chế bia

Bia được ủ trong các nồi lớn, được làm nóng và khử trùng bằng nồi hơi. Sau mỗi chu kỳ ủ, các nồi phải được làm sạch và khử trùng kỹ lưỡng để loại bỏ mọi chất gây ô nhiễm. Khi thiết kế nhà máy bia, việc lựa chọn nồi hơi là yếu tố quan trọng để đảm bảo các nồi luôn sạch sẽ và hoạt động tốt.

Bã ngũ cốc còn sót lại từ quá trình sản xuất bia có thể được tái sử dụng làm nhiên liệu cho nồi hơi, mang lại cả lợi ích về môi trường và tiết kiệm chi phí.

Phát điện

Một chức năng quan trọng của nồi hơi là vận hành tuabin để phát điện. Một nồi hơi lớn và mạnh có thể tạo ra tới 225.000 pound hơi nước mỗi giờ ở áp suất 900 psi, tiềm năng tạo ra 20 megawatt điện. Những tiến bộ trong công nghệ và thiết kế đã cho phép tối ưu hóa nồi hơi để đạt hiệu quả năng lượng cao nhất mà vẫn đảm bảo sản xuất điện năng.

Lò sấy gỗ

Trong ngành công nghiệp chế biến gỗ, nồi hơi áp suất thấp được sử dụng để vận hành lò sấy các sản phẩm gỗ chuyên dụng. Gỗ cứng dùng làm đồ nội thất và ván gỗ tuyết tùng dùng để nấu nướng đều cần được sấy khô bằng lò. Nồi hơi áp suất thấp cho phép các nhà sản xuất thực hiện quy trình sấy khô này một cách an toàn và hiệu quả, nâng cao chất lượng sản phẩm gỗ. Nhiệt lượng ổn định và dễ kiểm soát của chúng khiến chúng rất phù hợp cho ứng dụng sấy khô này.

Các Quy Định và Tiêu Chuẩn Về Nồi Hơi Nước

Cũng như tất cả các thiết bị công nghiệp khác, việc sản xuất và vận hành nồi hơi phải tuân theo các quy tắc, quy định và tiêu chuẩn do các cơ quan quản lý, các tổ chức tự nguyện và chính phủ Hoa Kỳ đặt ra. Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) công bố các quy tắc được chấp nhận rộng rãi nhất cho nồi hơi và bình chịu áp lực trong cuốn cẩm nang Quy tắc về Nồi hơi và Bình chịu áp lực của mình.

Các quy định liên quan nhất đến nồi hơi được ban hành năm 2013 và được chia thành các phần khác nhau:

• Phần I: Nồi hơi công suất cao. Phần này áp dụng cho các nồi hơi áp suất cao.
• Mục II Vật liệu Bao gồm tất cả các kim loại được chấp nhận để sử dụng trong nồi hơi.
• Mục IV Lò hơi sưởi ấm. Mục này áp dụng cho các lò hơi áp suất thấp.
• Mục V Kiểm tra không phá hủy Phần này bao gồm việc kiểm tra và chứng nhận nồi hơi và thiết bị tạo áp suất.
• Phần VI đề cập đến việc bảo dưỡng và vận hành nồi hơi.
• Mục VII Hướng dẫn về việc bảo dưỡng nồi hơi sản xuất điện

• Mục VIII Hướng dẫn về các bình chịu áp lực, gồm ba loại:

  1. Các bình chịu áp suất có và không có bộ phận đốt nóng hoạt động ở áp suất trên 15 psig.
  2. Các quy tắc thiết kế bình chịu áp lực
  3. Quy định đối với bình chịu áp suất cao.
• Mục IX Chứng chỉ Hàn và Hàn thiếc

ASME cũng có các quy chuẩn và tiêu chuẩn bổ sung cho hệ thống nồi hơi, bao gồm bộ tiêu chuẩn B31 cho đường ống và bộ tiêu chuẩn CSD cho thiết bị điều khiển và an toàn.

Cơ quan Quản lý An toàn và Sức khỏe Nghề nghiệp (OSHA)

Mục tiêu chính của OSHA là đảm bảo an toàn cho người lao động. Lò hơi được coi là thiết bị tiềm ẩn nguy hiểm và chỉ được vận hành bởi những người được đào tạo, có kinh nghiệm và được ủy quyền. OSHA yêu cầu kiểm tra định kỳ và thường xuyên các lò hơi để đảm bảo chúng không bị rò rỉ, quá trình đốt cháy hoạt động chính xác và tất cả các thiết bị an toàn và đồng hồ đo đều hoạt động tốt.

Các nồi hơi cũ được cách nhiệt bằng lớp phủ, màng bọc hoặc vật liệu cách nhiệt amiăng cần được kiểm tra xem có rò rỉ, hư hỏng, bong tróc hoặc xuống cấp hay không. Bất kỳ vật liệu amiăng nào bị hư hỏng phải được loại bỏ và thay thế một cách an toàn.

Hiệp hội các nhà sản xuất nồi hơi Hoa Kỳ (ABMA)

Được thành lập vào năm 1888, ABMA là hiệp hội thương mại lâu đời nhất tại Hoa Kỳ. Ban đầu được thành lập để giải quyết các mối lo ngại về an toàn phổ biến vào đầu thế kỷ, ABMA đã đóng vai trò quan trọng trong việc thực hiện nhiều biện pháp an toàn cho nồi hơi, thúc đẩy việc sử dụng chúng trong thế kỷ 21.

Sứ mệnh của ABMA hiện đại là dẫn dắt và thống nhất ngành công nghiệp nồi hơi thông qua giáo dục, nâng cao nhận thức và cam kết giải quyết các vấn đề và thách thức liên quan đến nồi hơi hơi nước. ABMA đại diện cho các nhà sản xuất trong tất cả các lĩnh vực của ngành, từ nồi hơi hơi nước công suất lớn cho nhà máy điện đến những nồi hơi được sử dụng trong lĩnh vực tiện ích. Hiệp hội bao gồm tất cả các thiết bị tạo ra hơi nước và nước nóng.

Phần kết luận

• Lò hơi là một hệ thống sưởi tạo ra hơi nước; nó tạo ra năng lượng bằng cách đun nóng nước để tạo thành hơi nước.
• Lò hơi đốt nhiên liệu để đun nóng nước. Sự kết hợp giữa nhiệt và nước tạo ra hơi nước.
• Nồi hơi được phân loại dựa trên cấu tạo, tính di động, loại ống, loại nhiên liệu và áp suất mà chúng tạo ra.
• Nồi hơi hấp thụ nhiệt lượng tỏa ra từ quá trình đốt cháy. Ba phương thức truyền nhiệt là bức xạ, đối lưu và dẫn nhiệt.
• Thiết kế và các loại nồi hơi nước rất đa dạng tùy thuộc vào cấu tạo và mục đích sử dụng của chúng.
