Những trường hợp nên cân nhắc sử dụng vòng đệm răng cưa

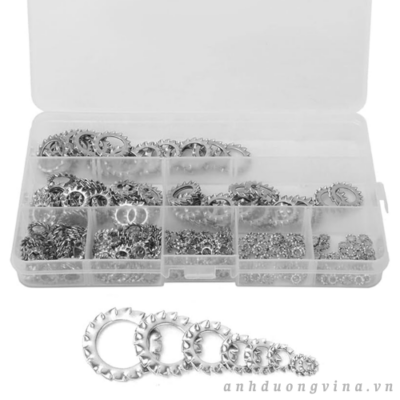

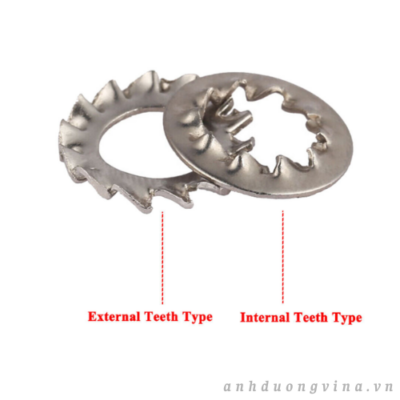

Long đệm răng cưa (hay còn gọi là vòng đệm răng cưa, serrated lock washer, toothed lock washer) là loại vòng đệm đặc biệt với các răng cưa (gai) hướng vào trong (internal tooth) hoặc ra ngoài (external tooth). Khi siết chặt bulong hoặc đai ốc, các răng cưa sẽ cắn sâu vào bề mặt chi tiết lắp ráp và đầu bulong/đai ốc, tạo lực ma sát cực cao, giúp chống tự nới lỏng hiệu quả do rung động, va đập hoặc tải trọng thay đổi liên tục.
Không phải lúc nào cũng cần dùng long đệm răng cưa, nhưng trong nhiều trường hợp cụ thể, nó mang lại hiệu quả vượt trội so với long đệm phẳng thông thường hoặc các phương pháp khóa ren khác. Dưới đây là các trường hợp chính mà kỹ sư cơ khí tại Việt Nam thường cân nhắc sử dụng long đệm răng cưa.
1. Môi trường rung động mạnh và va đập liên tục
Đây là trường hợp phổ biến nhất và cũng là lý do chính khiến long đệm răng cưa được ưa chuộng. Khi mối ghép chịu rung lắc lớn, tải trọng động hoặc dao động thường xuyên, các răng cưa sẽ cắn sâu và tạo lực khóa ma sát mạnh, ngăn bulong/đai ốc tự nới lỏng theo thời gian. Ứng dụng điển hình:
- Máy móc công nghiệp rung sàng, máy nén khí piston, máy rung bê tông.
- Hệ thống truyền động xe máy, ô tô (cố định chi tiết nhỏ trong hệ thống treo, động cơ, thân xe).
- Thiết bị vận tải nặng như xe tải, máy xúc, máy bay, tàu biển – nơi rung động là yếu tố chính gây lỏng bulong.
2. Lắp ráp trên bề mặt vật liệu mềm hoặc dễ trầy xước
Vòng đệm răng cưa giúp tăng độ bám mà không cần siết quá chặt, tránh làm lõm sâu, biến dạng hoặc trầy xước bề mặt vật liệu. Loại internal tooth (răng cưa trong) thường được chọn cho vật liệu mềm, trong khi external tooth (răng cưa ngoài) phù hợp hơn với bề mặt cứng. Ứng dụng phổ biến:
- Nhôm, nhựa kỹ thuật, composite, gỗ công nghiệp.
- Tấm nhôm anodized, tấm mỏng hoặc chi tiết dễ biến dạng trong máy in 3D, khung máy CNC mini.
- Các chi tiết cần phân tán lực đều, tránh tập trung ứng suất tại một điểm.
3. Ứng dụng điện, điện tử và tiếp xúc điện

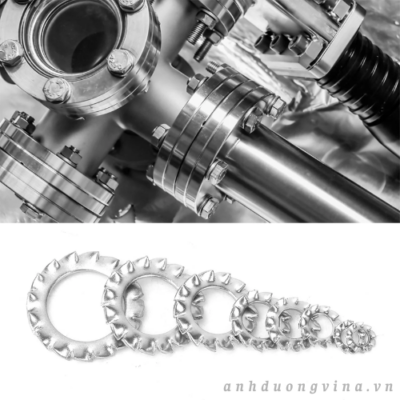

Răng cưa có khả năng cắn qua lớp sơn phủ, oxit hoặc lớp oxi hóa trên bề mặt kim loại, đảm bảo tiếp xúc điện tốt và giảm điện trở đáng kể. Đây là lý do external tooth (hay còn gọi là star washer) thường được dùng cho các mối nối tiếp địa. Ứng dụng điển hình:
- Tủ điện, bo mạch, vít grounding trong thiết bị điện cơ.
- Hệ thống tiếp địa (grounding) trên khung kim loại sơn phủ.
- Linh kiện điện tử, thiết bị đo lường cần độ dẫn điện ổn định và liên tục.
4. Mối ghép cần chống xoay và tự tháo lỏng trong điều kiện tải trọng xoắn
Khi bulong/đai ốc chịu lực xoắn hoặc tải trọng thay đổi theo chu kỳ, vòng đệm răng cưa cung cấp lực khóa ma sát mạnh mẽ, ngăn hiện tượng xoay và nới lỏng. Thích hợp cho:
- Cụm chi tiết di chuyển trong máy ép, máy dập tiến, máy đột dập.
- Thiết bị gia dụng công suất lớn như máy giặt, quạt công nghiệp, máy bơm.
- Các ứng dụng cần độ bền cao mà không muốn dùng keo khóa ren hoặc đai ốc nylon (vì keo có thể khó tháo sau này).
5. Trường hợp cần phân bố lực đều và lắp ráp an toàn trên lỗ dài hoặc vật liệu mỏng
Vòng đệm răng cưa giúp phân tán lực siết đều hơn, đặc biệt khi lắp trên lỗ dài (elongated holes) hoặc giữa các chi tiết điều chỉnh vị trí. Nó còn có thể tái sử dụng nhiều lần nếu răng cưa chưa bị mòn. Ứng dụng thực tế:
- Khung máy, ray trượt tuyến tính trong máy CNC, máy in 3D.
- Lắp ráp nội thất công nghiệp, bàn nâng tự động, thiết bị y tế.
- Các mối ghép cần độ chắc chắn cao nhưng vẫn dễ tháo lắp bảo dưỡng.
Lưu ý quan trọng khi sử dụng long đệm răng cưa
- Chọn loại phù hợp: External tooth cho lực khóa mạnh hơn, internal tooth cho tiếp xúc tốt hơn ở vị trí hẹp hoặc bề mặt mềm.
- Vật liệu: Thép lò xo mạ kẽm (Cr3+) cho môi trường thông thường; inox 304/316 cho môi trường ẩm ướt, hóa chất.
- Không dùng trên bề mặt cần thẩm mỹ cao hoặc nơi răng cưa có thể gây trầy xước lộ ra ngoài (nên che khuất hoặc dùng loại internal tooth).
- Trong môi trường rung cực mạnh hoặc tải trọng cực lớn, nên cân nhắc các giải pháp cao cấp hơn như wedge lock washer (Nord-Lock), keo khóa ren Loctite hoặc đai ốc tự khóa nylon.
Tóm lại, long đệm răng cưa là giải pháp kinh tế, hiệu quả và phổ biến tại Việt Nam khi mối ghép chịu rung động, va đập, hoặc cần chống lỏng trên bề mặt mềm/tiếp xúc điện. Nếu bạn đang thiết kế hoặc bảo dưỡng máy móc, đây là một trong những phụ kiện “nhỏ mà có võ” đáng cân nhắc nhất.
