Máy vặn vít tự động: Các loại, quy trình và ứng dụng

Máy vặn vít tự động là gì?

Máy vặn vít tự động là một công cụ được thiết kế để tự động lắp vít vào các bộ phận trong quá trình sản xuất và lắp ráp. Do mỗi môi trường sản xuất có những yêu cầu riêng biệt, máy vặn vít tự động có nhiều kích cỡ, kiểu dáng, khả năng và cấu hình khác nhau. Bất kể những khác biệt này, mục đích cốt lõi của chúng vẫn giống nhau: tạo điều kiện thuận lợi cho việc lắp vít. Các thiết bị này giúp tăng đáng kể tốc độ, độ chính xác, chất lượng và hiệu quả trong các kịch bản sản xuất hiện đại.

Cơ chế hoạt động của máy vặn vít tự động bao gồm việc đưa vít vào máy, sau đó máy sẽ gắn chúng vào chi tiết một cách hiệu quả và chắc chắn. Quá trình này được điều phối bởi sự phối hợp của ba thành phần chính: bộ phận vặn vít, bộ điều khiển và bộ cấp vít. Các thành phần này hoạt động cùng nhau một cách liền mạch để thực hiện các thao tác vặn vít hoặc siết chặt.

Máy vặn vít tự động tỏ ra đặc biệt hữu ích trong những trường hợp cụ thể. Khi cần nhiều nhân công để thực hiện thao tác vặn vít, máy vặn vít tự động giúp giảm đáng kể chi phí nhân công. Thêm vào đó, trong các quy trình thường xuyên sử dụng cùng một loại vít, máy vặn vít tự động trở thành giải pháp tiết kiệm chi phí, giúp cải thiện đáng kể năng suất sản xuất.

Các loại tua vít tự động khác nhau?

Máy vặn vít tự động đóng vai trò quan trọng trong việc nâng cao năng suất sản xuất hàng loạt, kiểm soát tốc độ quy trình và mang lại sự linh hoạt trong hoạt động sản xuất. Trong các dây chuyền sản xuất và lắp ráp hiện đại, máy vặn vít tự động giúp tối ưu hóa quy trình làm việc bằng cách cung cấp khả năng siết vít nhất quán với độ chính xác, độ tin cậy và khả năng lặp lại cao. Chúng vượt trội về tốc độ, độ tin cậy và hiệu quả, đồng thời yêu cầu bảo trì tối thiểu so với các giải pháp vặn vít thủ công. Một tính năng nổi bật của máy vặn vít tự động là khả năng hoạt động nhanh chóng và tự động, có thể vặn và siết chặt hàng nghìn vít với cài đặt mô-men xoắn được lập trình và sự can thiệp tối thiểu của người lao động. Công nghệ vặn vít tự động này giảm thiểu đáng kể lỗi do con người và đảm bảo chất lượng siết vít, khiến nó trở nên không thể thiếu trong các ngành công nghiệp như lắp ráp điện tử, sản xuất ô tô, sản xuất thiết bị y tế và chế tạo thiết bị gia dụng.

Khi đánh giá các loại tua vít tự động cho tự động hóa công nghiệp, hai yếu tố chính cần được xem xét: cơ chế hoạt động của chính tua vít và hệ thống cấp liệu, thường bao gồm cánh tay robot hoặc thiết bị lắp đặt cố định. Có rất nhiều loại tua vít tự động – từ các mẫu điện và khí nén đến các hệ thống điều khiển mô-men xoắn và lập trình – mỗi loại được thiết kế với các tính năng cụ thể để phù hợp với nhiều hệ thống tua vít tự động khác nhau. Việc lựa chọn cơ chế cấp liệu hoặc hệ thống cấp liệu bị ảnh hưởng bởi các yếu tố như kích thước sản phẩm, tốc độ sản xuất, mức độ tự động hóa, độ chính xác siết chặt yêu cầu và kích thước của tua vít hoặc ốc vít. Hiểu rõ những điểm khác biệt này giúp người dùng xác định được loại tua vít tự động tốt nhất cho quy trình lắp ráp của họ, cho dù đó là các bộ phận nhỏ hay các tác vụ siết chặt công nghiệp đòi hỏi mô-men xoắn cao.

Năm hệ thống tua vít tự động được mô tả dưới đây chỉ là một phần nhỏ trong số rất nhiều loại hiện có trên thị trường. Các nhà sản xuất liên tục đổi mới để phát triển các hệ thống được thiết kế riêng nhằm đáp ứng các yêu cầu ngày càng cao cho các quy trình lắp ráp cụ thể hoặc các ứng dụng công nghiệp. Ngoài ra, số lượng tua vít tự động trong một hệ thống (một đầu hoặc nhiều trục) và mức độ lập trình (bao gồm điều khiển thông minh, hỗ trợ IoT hoặc hỗ trợ thị giác) là những yếu tố quan trọng tạo nên sự khác biệt giữa các sản phẩm. Khi xu hướng sản xuất thông minh phát triển, các nhà sản xuất thiết bị gốc (OEM) và các kỹ sư tích cực tìm hiểu các tính năng mới của tua vít tự động để tối ưu hóa hiệu quả, theo dõi các chỉ số sản xuất và tạo điều kiện thuận lợi cho việc kiểm soát chất lượng tích hợp trong các hoạt động lắp ráp vít tự động.

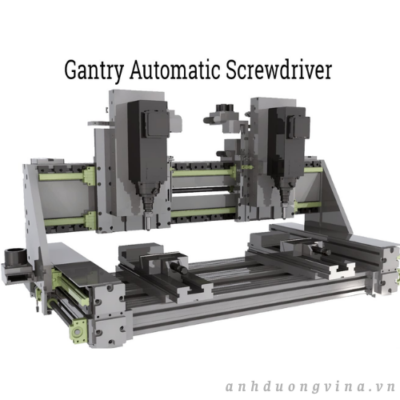

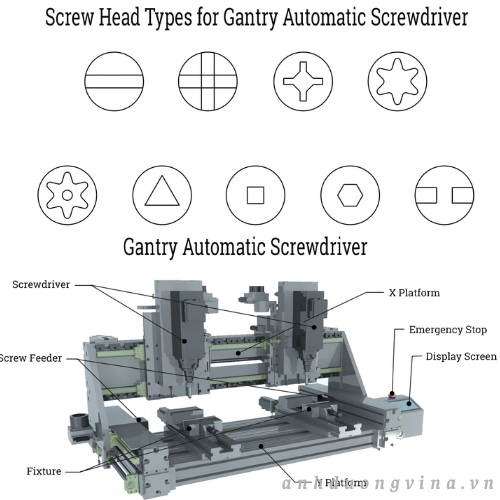

Máy vặn vít tự động kiểu khung cổng

Máy vặn vít tự động kiểu khung giàn hoạt động dọc theo trục X và Y, sử dụng động cơ servo và hệ thống bàn trượt để tự động vặn vít. Máy có các thanh ray trục X và thanh ray giá đỡ trục Y chắc chắn để định vị chính xác các cụm chi tiết và siết chặt vít ở các vị trí chính xác. Loại máy vặn vít này có khả năng lập trình cao và có thể được tích hợp với bộ cấp vít tự động để hoạt động liên tục. Có thể lắp đặt nhiều đầu vặn vít, với chuyển động được điều chỉnh thông qua bộ điều khiển trục X trong khi bệ trục Y di chuyển các chi tiết theo chương trình đã được lập trình sẵn, hỗ trợ các trình tự lắp ráp phức tạp trong môi trường sản xuất đa dạng sản phẩm.

Mặc dù máy vặn vít tự động kiểu khung giàn tự động hóa quy trình siết vít, nhưng nó thường vẫn cần người vận hành để nạp và dỡ phôi hoặc cụm chi tiết bằng tay. Không giống như các máy vặn vít tự động được tích hợp trong dây chuyền lắp ráp cố định hoặc các tế bào robot, kiểu khung giàn có tính di động và có thể được trang bị thêm hoặc định vị lại dựa trên nhu cầu của dự án. Nó có tính linh hoạt cao, hỗ trợ tùy chỉnh cho các loại vít, chiều dài, đường kính và kiểu truyền động khác nhau – làm cho nó trở nên có giá trị đối với nhiều ứng dụng điện tử, ô tô và công nghiệp với các yêu cầu về ốc vít đa dạng.

Một tính năng quan trọng của máy vặn vít tự động kiểu khung là khả năng giám sát mô-men xoắn và điều khiển mô-men xoắn tự động, cho phép thiết lập và điều chỉnh chính xác mô-men xoắn siết chặt để phù hợp với thông số kỹ thuật của vít và yêu cầu lắp ráp. Các cảm biến tích hợp và bộ điều khiển kỹ thuật số đảm bảo kiểm soát mô-men xoắn và độ sâu nhất quán, giảm nguy cơ siết chưa đủ hoặc làm hỏng ren vít và đảm bảo chất lượng sản phẩm. Các cơ chế phản hồi tiên tiến này cho phép người dùng đáp ứng nhất quán các dung sai chặt chẽ được yêu cầu trong các ngành công nghiệp chú trọng chất lượng.

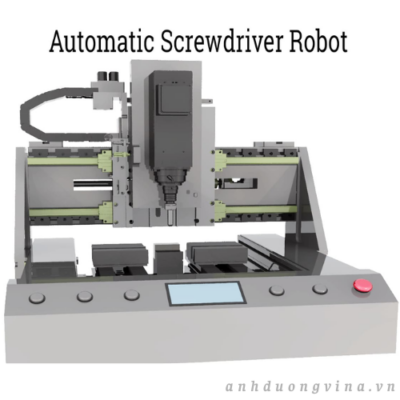

Robot vặn vít tự động

Máy vặn vít robot—còn được gọi là hệ thống vặn vít robot hoặc robot siết chặt—được thiết kế để thực hiện các thao tác lặp đi lặp lại và chính xác như siết chặt và tháo bu lông, đai ốc hoặc vít. Sử dụng lập trình chuyển động phức tạp và độ chính xác lặp lại, các robot tự động này được thiết kế để tối ưu hóa hiệu quả lắp ráp vít và giảm chi phí lao động thủ công, cuối cùng giúp tăng năng suất và sản lượng sản xuất tổng thể.

Hệ thống robot vặn vít tự động thường bao gồm nhiều thành phần tích hợp để tối đa hóa khả năng tự động hóa và tính linh hoạt: một cánh tay robot (hoặc robot đa trục cho các chuyển động phức tạp), một bộ phận vặn vít có thể lập trình, một hệ thống thị giác máy tính, một bộ điều khiển chuyển động và một giao diện người dùng trực quan (HMI). Cánh tay robot, được trang bị các khớp linh hoạt, cho phép chuyển động mượt mà và đặt vít chính xác vào các cấu hình sản phẩm khác nhau – lý tưởng cho việc lắp ráp số lượng lớn các thiết bị điện tử, ô tô và hàng tiêu dùng.

Trong các hệ thống robot hiện đại, hệ thống dẫn hướng thị giác tiên tiến với camera và cảm biến đóng vai trò vô cùng quan trọng. Các hệ thống này thực hiện giám sát hình ảnh và căn chỉnh vít theo thời gian thực, đảm bảo việc đặt ốc vít chính xác và không có lỗi. Quá trình xác minh bằng hình ảnh này tương tự như các công nghệ được sử dụng trong kiểm soát chất lượng tự động, cung cấp phản hồi dựa trên dữ liệu để tối ưu hóa quy trình khép kín và giảm thiểu lỗi.

Khía cạnh cuối cùng của robot vặn vít tự động là giao diện người dùng (HMI), hỗ trợ lập trình các thông số quan trọng như mô-men xoắn siết, chiều dài vít, kích thước lô, kiểu đầu vít (Phillips, Torx, rãnh, v.v.), trình tự chuyển động và thời gian chu kỳ sản xuất. Các HMI này thường được tùy chỉnh để tích hợp với hệ thống MES hoặc ERP nhằm mục đích truy xuất nguồn gốc và phân tích, phản ánh nhu cầu ngày càng tăng về kết nối Công nghiệp 4.0 trong tự động hóa vặn vít.

Những lợi ích kinh tế và sự cải thiện hiệu quả mà robot vặn vít tự động mang lại đã dẫn đến việc chúng được ứng dụng rộng rãi trong sản xuất tự động, đặc biệt là ở những nơi tốc độ, tính nhất quán và tính linh hoạt là yếu tố thiết yếu. Tính hiệu quả về chi phí, khả năng triển khai nhanh chóng và tích hợp liền mạch với các dây chuyền băng tải hoặc hệ thống robot hiện có khiến chúng trở nên phổ biến trong cả sản xuất số lượng lớn và sản xuất nhiều loại sản phẩm với số lượng ít (HMLV).

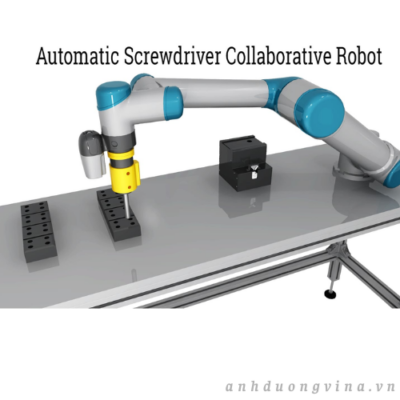

Máy vặn vít tự động cộng tác hoặc robot cộng tác

Trong những năm gần đây, robot cộng tác (cobot) đã chứng kiến ​​sự tăng trưởng đáng kể về mức độ sử dụng vì chúng kết hợp hiệu quả giữa người vận hành và công nghệ tự động hóa tiên tiến. Máy vặn vít tự động cộng tác được thiết kế đặc biệt để làm việc an toàn và hiệu quả cùng với con người và các hệ thống sản xuất hiện có. Sự phổ biến của chúng xuất phát từ kích thước nhỏ gọn, giá cả phải chăng, tính linh hoạt vượt trội, lập trình dễ dàng và độ chính xác cao. Cobot giúp các nhà sản xuất giải quyết tình trạng thiếu hụt nhân lực và mệt mỏi do công việc lặp đi lặp lại, từ đó cải thiện điều kiện làm việc, năng suất và chất lượng sản phẩm.

Khác với các robot vặn vít công nghiệp cỡ lớn, robot vặn vít tự động cộng tác có trọng lượng nhẹ, yêu cầu diện tích vận hành nhỏ hơn và được thiết kế với các cảm biến an toàn tích hợp để đảm bảo sự phối hợp liền mạch giữa người và robot. Để được coi là phù hợp cho việc tích hợp, hệ thống robot cộng tác phải cung cấp khả năng thiết lập không cần dụng cụ, dễ dàng triển khai lại và đảm bảo an toàn cho người vận hành thông qua công nghệ giới hạn lực tích hợp và chức năng dừng khẩn cấp. Những tiến bộ kỹ thuật đã cho phép robot vặn vít tự động cộng tác giải quyết các ứng dụng đòi hỏi khắt khe, từ lắp ráp điện tử đến sản xuất thiết bị y tế, thường mang lại hiệu suất tương đương với các robot truyền thống lớn hơn nhưng với giá cả phải chăng hơn và khả năng triển khai thực tế hơn trong nhà máy.

Những cải tiến gần đây trong công nghệ bộ phận thao tác, chẳng hạn như bộ phận thao tác cuối cánh tay robot cảm biến mô-men xoắn thông minh và mô-đun kẹp tự điều chỉnh, đã góp phần cải thiện hiệu quả sử dụng robot cộng tác trong việc bắt vít. Bộ phận thao tác (dụng cụ cuối cánh tay) là thành phần quan trọng ở cuối cánh tay robot, có chức năng kẹp, bắt vít và kiểm tra từng vít. Các bộ phận thao tác hiện đại phản hồi cả lệnh của người vận hành theo thời gian thực và hướng dẫn phần mềm tự động—phản ứng với các tín hiệu ngữ cảnh, tự động điều chỉnh mô-men xoắn và độ sâu, đồng thời đảm bảo vị trí vít chính xác ngay cả trong các cụm lắp ráp phức tạp.

Trong các hệ thống vặn vít cộng tác này, người vận hành xử lý các lỗi ngoại lệ hoặc thực hiện kiểm tra chất lượng cuối cùng, trong khi robot thực hiện các thao tác vặn vít lặp đi lặp lại. Sự phối hợp giữa người và robot này không chỉ tối đa hóa hiệu quả quy trình mà còn giảm thiểu rủi ro nghề nghiệp và tỷ lệ lỗi. Việc đảm bảo tất cả các bộ phận của robot cộng tác hoạt động đúng cách là rất quan trọng, trong đó bộ phận tác động đóng vai trò trung tâm trong việc đảm bảo các thao tác vặn vít đáng tin cậy và có thể lặp lại.



Tua vít thay dụng cụ tự động

Hầu hết các máy vặn vít tự động được tối ưu hóa cho việc siết chặt nhanh chóng, lặp đi lặp lại một loại vít duy nhất. Tuy nhiên, với nhu cầu ngày càng tăng về đa dạng hóa sản phẩm và sản xuất linh hoạt, ngày càng có nhiều sự quan tâm đến các máy vặn vít tự động thông minh hỗ trợ nhiều loại vít và hình dạng ốc vít khác nhau mà không cần thay đổi dụng cụ thủ công. Máy vặn vít có bộ thay dụng cụ tự động đáp ứng nhu cầu này bằng cách tích hợp công nghệ thay dụng cụ và cấp vít thông minh.

Để đáp ứng các hình dạng, kích thước và ứng dụng vít khác nhau, các hệ thống vặn vít tiên tiến này tận dụng cơ chế cấp liệu dạng mô-đun và đầu dụng cụ thay nhanh. Trong các dây chuyền lắp ráp linh hoạt hiện đại, robot thay dụng cụ tự động chuyển đổi liền mạch giữa nhiều đầu vặn vít và mô-đun cấp liệu, được lập trình với các trình tự vận hành tùy chỉnh cho từng biến thể sản phẩm. Bên cạnh việc vặn vít truyền thống, robot thông minh được trang bị bộ thay dụng cụ có thể quản lý các tác vụ như đặt linh kiện, định vị PCB, đặt chốt và bi, và kẹp chi tiết chính xác – mở rộng vai trò của chúng từ việc chỉ đơn giản là lắp đặt ốc vít đến tự động hóa lắp ráp đa năng.

Hệ thống máy vặn vít tự động thay dao thường có các trạm dao chắc chắn và cơ chế lựa chọn được mã hóa. Việc sử dụng bộ mã hóa tích hợp hoặc thẻ RFID đảm bảo rằng đầu dao chính xác được sử dụng cho mỗi bước quy trình để ngăn ngừa sự nhiễm chéo giữa các loại ốc vít. Các bộ phận cấp liệu linh hoạt—được đặt bên trong hoặc bên ngoài—cho phép chuyển đổi nhanh chóng giữa các lô ốc vít, giảm thời gian ngừng hoạt động và hỗ trợ các yêu cầu sản xuất đúng thời điểm (JIT).

An toàn vẫn là ưu tiên hàng đầu: các máy vặn vít tự động tiên tiến tích hợp cảm biến và màn chắn ánh sáng giúp dừng chuyển động của hệ thống và ngay lập tức ngừng hoạt động của robot nếu phát hiện bất kỳ sự can thiệp thủ công nào, đảm bảo an toàn cho người vận hành. Mức độ tự động hóa và khả năng chống lỗi này rất quan trọng đối với các ngành công nghiệp như điện tử, ô tô và lắp ráp hàng không vũ trụ, nơi chất lượng và an toàn là yếu tố tối quan trọng.

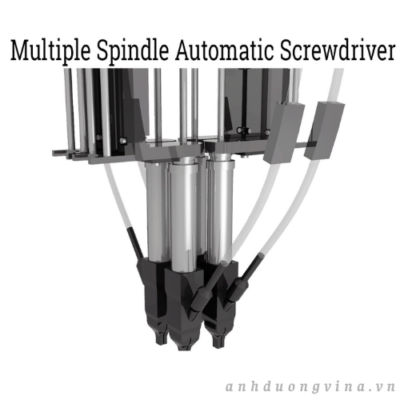

Tua vít tự động nhiều trục

Đầu truyền động của hệ thống tua vít tự động nhiều trục được thiết kế để lắp nhiều vít – thường có kích thước và loại khác nhau – cùng lúc hoặc theo các khoảng thời gian được lập trình, giúp tăng đáng kể năng suất trong sản xuất hàng loạt. Mỗi trục có thể được lập trình riêng về tốc độ, mô-men xoắn và trình tự để đáp ứng các yêu cầu cụ thể của các cụm lắp ráp phức tạp. Các hệ thống này tích hợp cơ chế cấp phôi tốc độ cao hoặc bát rung linh hoạt để cung cấp phôi, giúp chúng thích ứng với nhiều ứng dụng siết chặt, bao gồm bu lông, chốt, đinh tán và vít định vị.

Máy vặn vít tự động nhiều trục chính có nhiều đầu vặn vít được gắn cùng nhau, cho phép khoan hoặc vặn vít đồng thời trong một lần thao tác. Thiết kế này là một giải pháp tiết kiệm không gian thay vì sử dụng nhiều máy vặn vít độc lập và hỗ trợ thời gian chu kỳ nhanh hơn trong môi trường sản xuất hàng loạt, chẳng hạn như lắp ráp thiết bị điện tử hoặc khung xe ô tô. Các hệ thống này thường được gắn trên các cụm bàn kẹp, có thể được định vị trên cánh tay robot, đồ gá tùy chỉnh hoặc trạm định vị tự động. Bộ phận cấp liệu có thể được cấu hình với một hoặc hai đầu ra và được đồng bộ hóa hoàn toàn với bộ phận gắn nhiều đầu – thường sử dụng bộ cấp liệu dạng bát đơn hoặc bộ cấp liệu dạng bậc thang được tối ưu hóa cho các loại vít cụ thể.

Khả năng xử lý song song này không chỉ giảm thời gian lắp ráp mà còn đảm bảo vị trí vít chính xác và chất lượng sản phẩm cuối cùng nhất quán. Trong các ngành công nghiệp giá trị cao, máy vặn vít tự động nhiều trục thường được tích hợp với các mô-đun giám sát kỹ thuật số và thu thập dữ liệu để cung cấp khả năng truy xuất nguồn gốc từ đầu đến cuối, hỗ trợ kiểm soát quy trình thống kê (SPC) và cho phép phản ứng nhanh chóng với bất kỳ sự bất thường nào trong sản xuất.

Bằng cách hiểu cách thức hoạt động của các loại máy vặn vít tự động khác nhau và các trường hợp sử dụng mà chúng đáp ứng, người ra quyết định có thể lựa chọn thiết bị phù hợp hơn với mục tiêu tự động hóa lắp ráp. Khi đánh giá hoặc mua hệ thống vặn vít tự động, hãy xem xét các tiêu chí quan trọng như khả năng tương thích kích thước vít, độ chính xác momen xoắn, yêu cầu tốc độ, cơ chế cấp vít, tích hợp với cánh tay robot hoặc dây chuyền sản xuất, tiêu chuẩn an toàn, tuân thủ tiêu chuẩn không lỗi và khả năng lập trình tổng thể của hệ thống. Việc tận dụng các máy vặn vít tự động tiên tiến, giàu tính năng giúp nâng cao hiệu quả hoạt động, giảm lỗi lắp ráp và đảm bảo chất lượng siết chặt vượt trội trong mỗi chu kỳ sản xuất.

Hệ thống tua vít tự động hoạt động như thế nào?

Máy vặn vít tự động, hay hệ thống vặn vít tự động, là những công cụ tự động hóa công nghiệp tiên tiến được thiết kế để hợp lý hóa và tối ưu hóa quy trình lắp đặt vít trong môi trường sản xuất và lắp ráp. Các hệ thống này giúp tăng năng suất, cải thiện độ chính xác và giảm thiểu sự mệt mỏi cho người vận hành bằng cách tự động hóa các thao tác vặn vít thủ công. Các thành phần chính của máy vặn vít tự động bao gồm bộ cấp vít, bộ phận vặn vít, trục chính, bộ điều khiển và đầu kẹp. Mỗi bộ phận hoạt động đồng bộ dưới hệ thống điều khiển thông minh để mang lại các thao tác siết chặt tốc độ cao, nhất quán và chính xác cho sản xuất điện tử, lắp ráp ô tô và các ứng dụng công nghiệp khác.

Bộ cấp vít chịu trách nhiệm phân loại, định hướng và cung cấp vít cho bộ phận vặn vít, trong khi bộ phận thao tác quản lý việc định vị chính xác và lắp đặt vào cụm lắp ráp hoặc sản phẩm. Hệ thống điều khiển tiên tiến giám sát và điều chỉnh các thông số như tốc độ cấp vít, mô-men xoắn của máy vặn vít, độ chính xác cấp vít và độ sâu vít để đảm bảo việc siết chặt đáng tin cậy và chất lượng sản phẩm cao. Khi các xu hướng tự động hóa nhà máy như Công nghiệp 4.0 và nhà máy thông minh tăng tốc, việc tích hợp máy vặn vít tự động với bộ điều khiển logic lập trình (PLC) và giao diện người máy (HMI) đang trở thành tiêu chuẩn để tối đa hóa hiệu quả hoạt động, khả năng truy vết và khả năng chống lỗi trong các dây chuyền lắp ráp tự động.

Bộ cấp liệu

Hệ thống vặn vít tự động sử dụng một loạt các bộ cấp vít được thiết kế để cung cấp vít với tốc độ cao và chính xác. Các bộ cấp vít này thường có một phễu chứa vít bền chắc để lưu trữ số lượng lớn vít, một cơ chế chọn vít và một thanh dẫn hướng hoặc bộ cấp vít rung giúp căn chỉnh và dẫn hướng từng vít đến vị trí vặn. Công nghệ theo dõi và căn chỉnh vượt trội đảm bảo vít được định hướng chính xác, giảm hiện tượng kẹt vít và tăng thời gian hoạt động trong môi trường sản xuất tự động.

Máy cấp vít thường được lắp đặt liền kề hoặc phía trên hệ thống máy vặn vít để nhanh chóng đưa vít đến vị trí lấy đã được xác định trước. Vít được đưa đến mũi khoan bằng cách sử dụng đầu vít từ tính hoặc hệ thống hút chân không, giúp giảm thời gian chu kỳ và tăng năng suất lắp ráp. Hệ thống cấp vít có nhiều cấu hình khác nhau—như máy cấp vít dạng bát, dạng ray, dạng dây chuyền và dạng băng—để xử lý các kích cỡ vít, loại đầu vít và hình dạng sản phẩm khác nhau trong lắp ráp điện tử, sản xuất ô tô và sản xuất thiết bị gia dụng.

Trong hệ thống cấp vít chân không , các ống hút áp suất âm nâng và định vị chính xác các vít vào vị trí cần lắp đặt. Kỹ thuật này lý tưởng cho việc lắp ráp linh kiện điện tử tinh vi hoặc các trường hợp không phù hợp với mũi khoan từ tính. Máy vặn vít nhiều trục thường yêu cầu hệ thống cấp vít tiên tiến để cung cấp đồng thời nhiều vít, tối ưu hóa thời gian chu kỳ và đồng bộ hóa với các dây chuyền tự động gắp và đặt.

Một bộ cấp vít được thiết kế tốt sẽ bao gồm các tính năng như cơ chế chống kẹt, phát hiện lỗi tự động và cấu trúc dạng mô-đun để dễ bảo trì và thay thế nhanh chóng các vít bị lệch tâm. Việc kết hợp các bộ cấp vít tiên tiến với hệ thống thị giác tự động hoặc cảm biến sẽ giúp tăng độ chính xác khi đặt vít, giảm thiểu sự can thiệp của người vận hành và thúc đẩy năng suất trong môi trường sản xuất đa dạng sản phẩm với số lượng lớn.

Bộ tua vít

Máy vặn vít tự động được thiết kế để siết chặt chính xác và có ba cấu hình chính: cầm tay, cố định và di động (dựa trên robot hoặc khung giàn). Mỗi máy đều tích hợp động cơ mô-men xoắn cao, bộ ly hợp điều khiển mô-men xoắn tiên tiến và đầu giữ mũi vít thay nhanh phù hợp với nhiều loại vít khác nhau, bao gồm vít máy, vít tự ren và các loại ốc vít đặc biệt.

Cơ chế điều chỉnh mô-men xoắn mạnh mẽ và phản hồi, được quản lý bởi hệ thống điều khiển, đảm bảo mỗi vít được lắp vào đúng độ sâu và thông số mô-men xoắn quy định—điều cực kỳ quan trọng đối với việc kiểm soát chất lượng trong các thiết bị điện tử nhạy cảm hoặc các cụm lắp ráp ô tô. Điều này giúp giảm thiểu lỗi sản phẩm và duy trì tính lặp lại, ngay cả khi vật liệu vít hoặc vật liệu nền thay đổi.

Máy vặn vít cầm tay phù hợp cho các lô sản xuất nhỏ và các công việc lắp ráp thủ công đòi hỏi sự tiện dụng, trong khi máy vặn vít tự động cố định được tích hợp—thường với hệ thống dẫn hướng bằng thị giác—vào các dây chuyền sản xuất tự động cho các hoạt động lặp đi lặp lại quy mô lớn. Các thiết bị di động, bao gồm cả các giải pháp vặn vít bằng robot cộng tác (CoBot), cho phép tự động hóa linh hoạt và có khả năng mở rộng; khả năng bao phủ nhiều trục của chúng cho phép thực hiện các nhiệm vụ lắp ráp năng động, bao gồm cả việc lắp vít đa điểm hoặc góc cạnh trong một thiết lập gá duy nhất.

Đối với sản xuất thông minh có độ phức tạp cao, máy vặn vít robot có thể được tích hợp vào các dây chuyền sản xuất với khả năng lập trình trình tự thao tác, chống lỗi bằng cảm biến và giám sát quy trình theo thời gian thực. Những khả năng này rất cần thiết cho việc lắp ráp sản phẩm không lỗi, độ tin cậy cao trong các lĩnh vực như hàng không vũ trụ, điện tử và sản xuất ô tô.

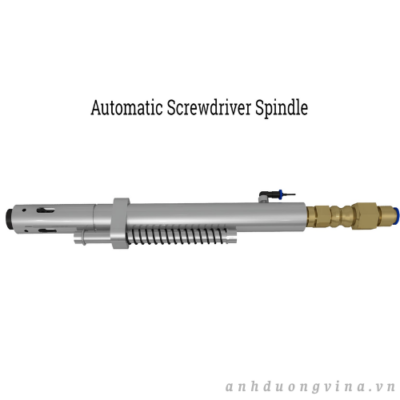

Con quay

Trục chính là lõi động của cơ cấu vặn vít tự động, chịu trách nhiệm quay và siết chặt các chi tiết vào phôi với lực dọc trục và mô-men xoắn chính xác. Các trục chính hiện đại sử dụng động cơ servo, động cơ không chổi than hoặc truyền động khí nén, tùy thuộc vào tốc độ lắp ráp và yêu cầu mô-men xoắn. ​​Các cảm biến mô-men xoắn và độ sâu tích hợp cho phép giám sát các thông số siết chặt theo thời gian thực, cung cấp khả năng kiểm soát chất lượng vòng kín và thu thập dữ liệu lắp ráp để truy xuất nguồn gốc.

Thiết kế trục chính thay đổi tùy theo nhu cầu ứng dụng—từ các trục chính nhỏ gọn cho việc lắp ráp thiết bị điện tử hoặc thiết bị tiêu dùng đến các trục chính chịu tải nặng cho các sản phẩm ô tô và công nghiệp. Các cài đặt lập trình đảm bảo trục chính thích ứng với các kích thước vít, vật liệu và cấu hình siết khác nhau, tối ưu hóa thời gian chu kỳ và ngăn ngừa việc siết quá chặt hoặc làm hỏng ren.

Các tính năng tiên tiến như bù hành trình có thể lập trình và bộ truyền động điều chỉnh được giúp tăng tính linh hoạt, cho phép hệ thống thích ứng với sự thay đổi chiều dài vít, độ dày phôi và độ sâu lỗ khoét. Có sẵn trục chính điện và khí nén, với xu hướng gần đây ưu tiên các bộ truyền động điện vì độ chính xác cao hơn, chi phí bảo trì thấp hơn và hiệu quả năng lượng trong tự động hóa nhà máy thông minh.

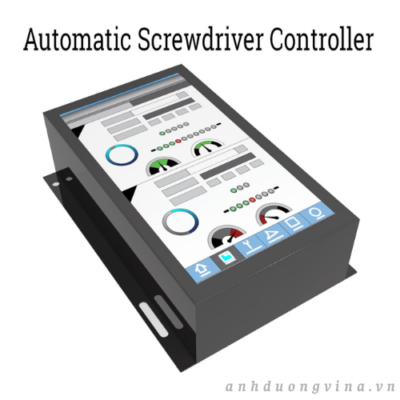

Bộ điều khiển

Bộ điều khiển đóng vai trò là trung tâm điều khiển chính cho hệ thống vặn vít tự động, cung cấp khả năng điều khiển quy trình tự động, tối ưu hóa thông số và phát hiện lỗi. Các bộ điều khiển tiên tiến này sử dụng bộ vi xử lý, PLC hoặc nền tảng phần mềm nhúng để quản lý khoảng thời gian cấp vít, tốc độ trục chính, mô-men xoắn khi lắp vít, độ sâu vít và phản hồi lỗi. Các tính năng điển hình bao gồm giao diện người dùng màn hình cảm ứng trực quan, ghi nhật ký dữ liệu, chẩn đoán từ xa và tích hợp với phần mềm MES/ERP để theo dõi các chỉ số hiệu suất chính (KPI) của dây chuyền lắp ráp.

Các bộ điều khiển cao cấp tích hợp hệ thống kiểm tra hình ảnh, vòng phản hồi mô-men xoắn và độ sâu, cùng khả năng phát hiện bất thường theo thời gian thực, cho phép kiểm soát chất lượng thông minh và giảm nguy cơ sản phẩm lắp ráp lỗi. Các cảnh báo tự động và chức năng dừng được kích hoạt trong trường hợp tắc nghẽn bộ cấp liệu, phễu trống hoặc đo mô-men xoắn không đạt tiêu chuẩn. Khi các nhà sản xuất theo đuổi các sáng kiến ​​Công nghiệp 4.0, khả năng giám sát và tối ưu hóa hoạt động vặn vít từ xa trở nên vô cùng quan trọng đối với bảo trì dự đoán, cải thiện hiệu suất thiết bị tổng thể (OEE) và khả năng truy xuất nguồn gốc sản phẩm trong suốt quá trình lắp ráp.

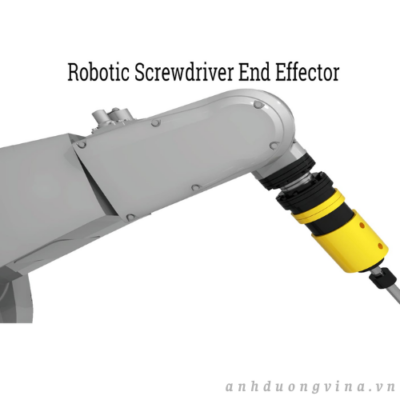

Bộ phận tác động

Bộ phận cuối của robot vặn vít tự động—đôi khi được gọi là kẹp hoặc bộ thay dụng cụ—là giao diện quan trọng giữa cánh tay robot và vít. Trong robot cộng tác và hệ thống lắp ráp tự động, bộ phận cuối này thao tác, căn chỉnh và vặn vít vào phôi một cách chính xác. Các bộ phận cuối vặn vít hiện đại được thiết kế với độ linh hoạt cao, cho phép chúng xử lý các loại vít có kích thước và hình dạng khác nhau mà không cần thay dụng cụ thủ công, tối đa hóa thời gian hoạt động trên các dây chuyền sản xuất đa dạng sản phẩm.

Các bộ phận điều khiển có thể bao gồm các cảm biến tích hợp để phát hiện vít, công nghệ chống vặn lệch ren và điều khiển thích ứng để bù trừ sai lệch. Các trục xoay, nghiêng và lắc có thể lập trình cho phép thực hiện các thao tác vặn vít phức tạp, bao gồm cả việc lắp vít lệch tâm và góc cạnh thường thấy trong các thiết bị điện tử tiên tiến hoặc bảng điều khiển ô tô. Logic phát hiện lỗi tích hợp cho phép phản hồi ngay lập tức và lặp lại chu kỳ nếu các tiêu chí lắp vít không được đáp ứng, đảm bảo sản xuất không có lỗi.

Bằng cách tận dụng các bộ phận tác động tiên tiến trong hệ thống vặn vít tự động, các ngành công nghiệp đạt được sự linh hoạt cao hơn trong sản xuất, cải thiện độ tin cậy của quy trình tổng thể và tiết kiệm đáng kể chi phí nhân công thông qua sản xuất tự động hoàn toàn và vận hành không cần giám sát 24/7.

Câu hỏi thường gặp

Mục đích chính của máy vặn vít tự động trong sản xuất là gì?

Máy vặn vít tự động được thiết kế để tối ưu hóa quá trình lắp vít trong các hoạt động lắp ráp, giúp tăng tốc độ, độ chính xác, chất lượng và hiệu quả, đồng thời giảm thiểu lao động thủ công và tỷ lệ lỗi.

Máy vặn vít tự động kiểu khung giàn cải thiện tính linh hoạt trong sản xuất như thế nào?

Máy vặn vít tự động kiểu khung giàn hoạt động dọc theo trục X và Y, cho phép định vị lập trình, nhiều đầu vặn vít và tùy chỉnh nhanh chóng cho các loại vít và cụm lắp ráp khác nhau.

Máy vặn vít tự động cộng tác (cobot) đóng vai trò gì trong các nhà máy hiện đại?

Máy vặn vít tự động cộng tác, hay còn gọi là cobot, làm việc an toàn bên cạnh con người, giải phóng người vận hành khỏi các thao tác vặn vít lặp đi lặp lại, thích ứng nhanh chóng với các sản phẩm mới và nâng cao năng suất cũng như an toàn lao động.

Tại sao máy vặn vít tự động thay dao lại có lợi thế đối với các dây chuyền sản xuất đa dạng sản phẩm?

Máy vặn vít tự động thay đầu vít cho phép chuyển đổi nhanh chóng và tự động giữa các đầu vít khác nhau, hỗ trợ nhiều loại vít khác nhau mà không cần thay đầu vít thủ công và giảm thiểu thời gian ngừng sản xuất.

Máy cấp vít tự động đóng góp như thế nào vào hiệu quả lắp ráp?

Máy cấp vít tự động phân loại, định hướng và cung cấp vít nhanh chóng, sử dụng ray dẫn, máng rung hoặc hệ thống hút chân không để đảm bảo cung cấp chính xác, chống kẹt, giúp đạt năng suất cao.

Những ngành công nghiệp nào được hưởng lợi nhiều nhất từ ​​việc tích hợp hệ thống siết vít tự động?

Các ngành công nghiệp như lắp ráp điện tử, sản xuất ô tô, sản xuất thiết bị y tế và chế tạo thiết bị gia dụng đều thu được lợi ích đáng kể về hiệu quả, chất lượng và khả năng truy xuất nguồn gốc nhờ hệ thống siết vít tự động.

Nguồn năng lượng của máy vặn vít tự động?

Hiệu quả của hệ thống tua vít tự động phụ thuộc phần lớn vào loại nguồn điện mà nó sử dụng, loại nguồn điện này thay đổi tùy thuộc vào thiết kế của hệ thống. Đảm bảo các kết nối chính xác và đáng tin cậy là rất quan trọng, và việc lựa chọn hệ thống nguồn điện ảnh hưởng trực tiếp đến độ chính xác, thời gian, tốc độ và mô-men xoắn.

Khi lựa chọn máy vặn vít tự động, nguồn năng lượng là một yếu tố quan trọng cần xem xét. Hai lựa chọn chính là hệ thống điện và hệ thống khí nén. Mỗi loại đều có những lợi ích riêng biệt và được sử dụng rộng rãi trong môi trường sản xuất khối lượng lớn. Mặc dù một số hoạt động vẫn dựa vào tua vít thủ công, nhưng nhiều nhà sản xuất đang chuyển sang sử dụng hệ thống tua vít tự động do hiệu quả và độ chính xác được nâng cao.

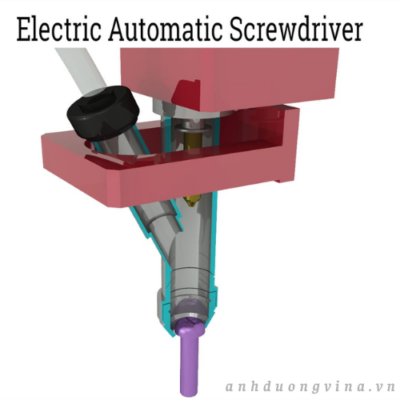

Máy vặn vít tự động điện

Máy vặn vít điện tự động cung cấp khả năng lập trình tốc độ và mô-men xoắn, cho phép điều chỉnh trong quá trình hoạt động khi cần thiết. Không giống như máy vặn vít khí nén, các mẫu máy điện cho phép thay đổi tốc độ và mô-men xoắn theo thời gian thực dựa trên phản hồi từ các cảm biến mô-men xoắn được tích hợp trong hệ thống. Những máy vặn vít này có thể được hiệu chỉnh chính xác về mức mô-men xoắn và điều chỉnh góc để đảm bảo độ chắc chắn.

Mô-men xoắn trong máy vặn vít điện tự động được đánh giá bằng cách đo tải trọng động cơ, phương pháp này vừa chính xác vừa tiết kiệm chi phí. Việc sử dụng rộng rãi máy vặn vít điện là nhờ độ chính xác và khả năng điều khiển hoạt động một cách tinh tế. Mặc dù chúng thường đắt hơn các loại máy vặn vít khí nén do các tính năng điều khiển tiên tiến, nhưng độ chính xác của chúng xứng đáng với chi phí cao hơn.

Máy vặn vít điện tự động hiệu suất cao được trang bị bộ chuyển đổi đo mô-men xoắn tác dụng tại mỗi khớp. Dữ liệu này được gửi đến bộ điều khiển, bộ điều khiển sẽ sử dụng nó để xác định và khắc phục bất kỳ vấn đề siết chặt nào. Không giống như máy vặn vít dùng ly hợp, máy vặn vít có bộ chuyển đổi cho phép người dùng thiết lập mức mô-men xoắn cụ thể phù hợp với công việc và loại vít, nâng cao tính linh hoạt và độ chính xác tổng thể.

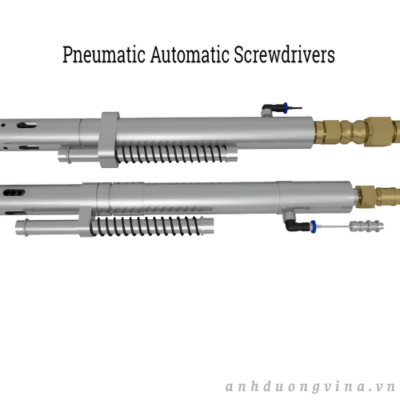

Máy vặn vít tự động khí nén

Máy vặn vít tự động khí nén hoạt động bằng động cơ khí nén sử dụng khí nén. Cơ cấu ly hợp cơ khí sẽ dừng máy vặn vít khi đạt đến mức mô-men xoắn đã được cài đặt trước. Loại máy vặn vít này được ưa chuộng nhờ độ chính xác cao trong các ứng dụng siết chặt. Chúng có các cài đặt điều chỉnh và bộ chuyển đổi để điều chỉnh mô-men xoắn. ​​Các mẫu máy khí nén nổi tiếng về hiệu quả, tỷ lệ công suất trên trọng lượng cao và yêu cầu bảo trì thấp, làm cho chúng phù hợp với cả các mối nối cứng và mềm.

Được thiết kế để sử dụng trong công nghiệp, máy vặn vít tự động khí nén có độ bền cao, giúp lắp ráp nhanh chóng và nhìn chung có giá cả phải chăng hơn so với các loại máy vặn vít điện. Chúng tích hợp liền mạch với các hệ thống cấp vít tự động và có thể thích ứng với nhiều mức độ tự động hóa khác nhau. Tính linh hoạt của chúng cho phép chúng phù hợp với nhiều môi trường sản xuất khác nhau, cung cấp giải pháp tiết kiệm chi phí cho các quy trình sản xuất hoàn toàn tự động.

Các loại máy cấp vít tự động khác nhau?

Bộ cấp vít đóng vai trò quan trọng trong việc đảm bảo cung cấp vít ổn định cho máy vặn vít tự động, từ đó giảm thiểu thời gian chu kỳ. Nó định vị vít một cách chính xác để chúng sẵn sàng cho việc lắp đặt. Sự phức tạp của bộ cấp vít phát sinh từ thách thức trong việc chọn và định vị vít một cách chính xác, đặc biệt là các vít nhỏ, đòi hỏi lập trình cẩn thận. Việc tích hợp quy trình vặn vít vào hoạt động lắp ráp càng làm phức tạp thêm vai trò của bộ cấp vít.

Máy cấp vít được thiết kế để dẫn vít đến một điểm được chỉ định, nơi chúng được giữ chặt bởi một máy vặn vít tự động sử dụng mũi khoan từ tính hoặc hệ thống hút chân không. Chúng có nhiều kích cỡ và cấu hình khác nhau và thường được chế tạo từ các vật liệu như thép, thép không gỉ hoặc nhôm. Các tính năng như bước ren thay đổi hoặc theo bậc thang, đường kính côn và khả năng xử lý lưu lượng lớn là phổ biến ở các máy cấp vít này.

Trong số các loại máy cấp liệu trục vít cơ bản có thể kể đến máy cấp liệu dạng máng, máy cấp liệu dạng ray và máy cấp liệu dạng phễu. Việc lựa chọn hệ thống cấp liệu trục vít phụ thuộc vào các yếu tố như kích thước trục vít, hướng lắp đặt, yêu cầu về giao diện và phương pháp nạp liệu.

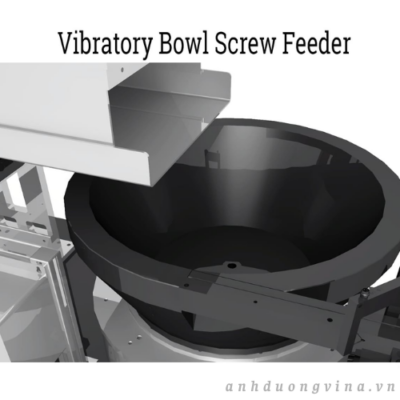

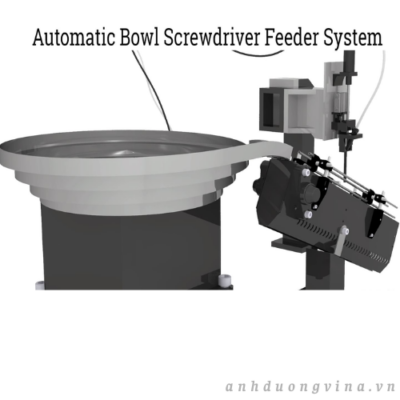

Bát ăn

Máy cấp phôi rung, thường được gọi là máy cấp phôi dạng bát, được sử dụng rộng rãi để định hướng và cấp phôi trong các hoạt động lắp ráp. Chúng đặc biệt hiệu quả trong việc cung cấp số lượng lớn các bộ phận cho máy móc, chẳng hạn như máy vặn vít tự động. Sự phổ biến của chúng xuất phát từ khả năng xử lý nhiều kích cỡ bộ phận khác nhau trong khi chiếm ít không gian.

Trong bộ cấp vít dạng bát, nam châm điện tạo ra các rung động giúp căn chỉnh và vận chuyển vít đến bộ phận vặn vít. Các rung động này được chuyển đổi thành chuyển động cơ học, tạo điều kiện thuận lợi cho việc di chuyển vít dọc theo đường ray đến bộ phận vặn vít.

Phễu

Máy cấp vít dạng phễu, còn được gọi là máy cấp vít dạng phễu, bao gồm một phễu kết hợp với hệ thống băng tải vít hoặc đường ray. Các máy cấp vít này nhả từng vít một bằng cách sử dụng rung động, hệ thống khí nén hoặc cơ cấu cơ khí. Vít sau đó được định hướng chính xác và dẫn hướng qua ống dẫn hoặc dọc theo đường ray đến đầu tua vít để gắn vào phôi. Sau khi vít được đưa vào và định vị, phễu sẽ liên tục nhả vít tiếp theo, đảm bảo quá trình cấp liệu diễn ra trơn tru và không bị gián đoạn.

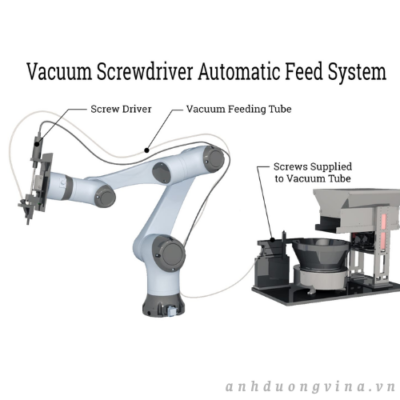

Chân không

Trong hệ thống vặn vít tự động dựa trên chân không, vít được giữ chặt bằng chân không với áp suất âm và được định vị cẩn thận phía trên lỗ vít. Máy vặn vít được trang bị một đầu nối với bơm chân không, hút vít vào và giữ chặt để siết chặt. Quá trình nhanh chóng và hiệu quả này giúp tăng tốc độ lắp vít và giảm thời gian lắp ráp tổng thể.

Không giống như các hệ thống từ tính chỉ giới hạn ở việc làm việc với kim loại chứa sắt, hệ thống hút chân không rất linh hoạt và có thể xử lý cả kim loại không nhiễm từ và nhựa. Đầu hút và ống dẫn có thể được điều chỉnh để phù hợp với nhiều loại đầu vít khác nhau. Hệ thống hút chân không đặc biệt hữu ích trong các máy vặn vít tự động nhờ độ chính xác cao khi đặt vít ở những không gian chật hẹp hoặc khó thao tác.

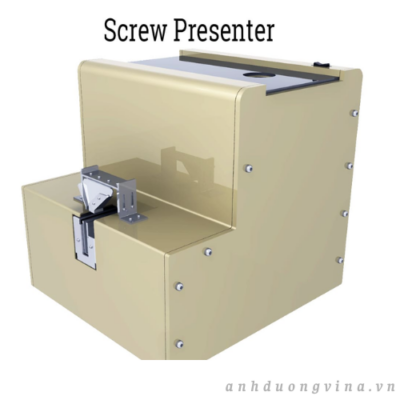

Người thuyết trình vít

Máy định vị vít hoạt động tương tự như máy cấp vít bằng cách định vị vít tại một vị trí lấy cố định, nơi cánh tay robot có thể dễ dàng lấy chúng. Tuy nhiên, không giống như các máy cấp vít lớn hơn như phễu hoặc máy cấp vít rung, máy định vị vít nhỏ gọn và được thiết kế để đặt gần các công đoạn lắp ráp để dễ dàng tiếp cận. Trong hệ thống này, vít được sắp xếp trên một bề mặt kim loại phẳng, cho phép chúng được lấy lên bằng đầu của bộ phận tua vít.

So với các loại máy cấp vít lớn hơn và đắt tiền hơn, máy định hình vít nhỏ gọn và giá cả phải chăng hơn. Chúng lý tưởng cho các hoạt động quy mô nhỏ, nơi cần độ chính xác cao trong việc cố định các mối nối và linh kiện. Có nhiều kích cỡ khác nhau, máy định hình vít phù hợp để sử dụng trên mặt bàn hoặc bàn làm việc, trở thành lựa chọn linh hoạt cho nhiều ứng dụng khác nhau.



Bộ cấp liệu vít me bậc thang

Máy cấp vít bậc thang sử dụng một loạt các bậc thang nâng lên để đưa vít lên băng tải rung, sau đó băng tải này sẽ vận chuyển vít đến một cơ cấu đưa vít đến bộ phận vặn vít. Quá trình nâng bao gồm một cơ cấu bậc thang nhẹ nhàng nâng vít lên từng bước nhỏ. Ray băng tải, được rung động, đảm bảo rằng vít được căn chỉnh đúng cách và được đưa đến để cấp. Sự rung động này giảm thiểu ma sát giữa các vít, làm cho máy cấp vít bậc thang đặc biệt phù hợp để xử lý các vít được sử dụng trong các ứng dụng phủ bề mặt.

Lợi ích của việc sử dụng tua vít tự động là gì?

Tự động hóa và robot đã trở thành một phần không thể thiếu trong các quy trình sản xuất hiện đại. Những đổi mới công nghệ đã nâng cao đáng kể hiệu quả, độ chính xác và tốc độ của các hoạt động lắp ráp. Theo truyền thống, việc ghép nối các bộ phận là một công việc tốn nhiều công sức và thời gian. Tuy nhiên, sự ra đời của các loại tua vít tự động với nhiều kiểu dáng khác nhau đã giúp tăng tốc độ sản xuất và nâng cao chất lượng sản phẩm một cách đáng kể.

Độ chính xác

Việc tích hợp cảm biến vào quy trình lắp ráp đã cải thiện đáng kể độ chính xác của các thao tác vặn vít. Vị trí vít chính xác ở góc độ phù hợp đảm bảo các mối nối tối ưu, nâng cao chất lượng sản phẩm tổng thể. Với độ lặp lại cao, các loại máy vặn vít tự động khác nhau đảm bảo mỗi thao tác vặn vít được thực hiện với độ chính xác vượt trội.

Chi phí thấp hơn

Sự đa dạng về các loại tua vít tự động cho phép tạo ra các giải pháp tùy chỉnh phù hợp chính xác với các yêu cầu ứng dụng cụ thể. Phạm vi tự động hóa bao gồm mọi thứ, từ các loại tua vít vận hành bằng tay cơ bản đến các hệ thống điều khiển bằng máy móc tiên tiến và cánh tay robot được điều khiển bằng máy tính. Các loại tua vít này có kích thước từ các mẫu nhỏ gọn để bàn và trên bàn làm việc đến các hệ thống lớn, nhiều cấp vít. Về cơ bản, có một loại tua vít tự động được thiết kế để đáp ứng mọi nhu cầu ứng dụng có thể.

Hiệu quả

Ưu điểm chính của việc sử dụng hệ thống tua vít tự động là hiệu quả. Những công việc mà người lao động thủ công có thể mất hàng giờ để hoàn thành giờ đây chỉ mất vài phút với hệ thống này. Tua vít tự động giúp đơn giản hóa quy trình chọn, lắp và siết chặt ốc vít, thực hiện các công việc này nhanh chóng và với nỗ lực tối thiểu, loại bỏ nhu cầu can thiệp của nhân viên. Tốc độ này giúp rút ngắn đáng kể thời gian cần thiết để hoàn thành việc lắp ráp.

Tính linh hoạt

Các loại tua vít tự động có nhiều kích cỡ và mức giá khác nhau, đáp ứng nhiều nhu cầu. Một số được thiết kế để tích hợp vào dây chuyền lắp ráp và môi trường sản xuất quy mô lớn, trong khi những loại khác nhằm hỗ trợ nhân viên thực hiện các công việc đơn giản hơn. Hơn nữa, các nhà sản xuất hợp tác chặt chẽ với khách hàng để tạo ra và hoàn thiện các loại tua vít tùy chỉnh, phù hợp với các yêu cầu và điều kiện cụ thể.

Công thái học

Sức khỏe và an toàn lao động đã trở thành những yếu tố quan trọng trong sản xuất hiện đại, cả về hiệu quả chi phí và năng suất tổng thể. Các công việc lặp đi lặp lại có thể dẫn đến mệt mỏi, thương tích và nghỉ việc của người lao động. Bằng cách tự động hóa các công việc đơn giản như vặn vít, các nhà sản xuất không chỉ giảm thiểu những lo ngại về sức khỏe này mà còn nâng cao tinh thần làm việc của người lao động, dẫn đến một môi trường làm việc tích cực và hiệu quả hơn.

Phần kết luận

• Hệ thống vặn vít tự động là hệ thống siết vít tiên tiến về mặt công nghệ, sử dụng bộ phận cấp vít, bộ điều khiển và bộ phận vặn vít để lắp và siết chặt vít vào phôi.
• Khả năng thích ứng và tính linh hoạt của hệ thống tua vít tự động khiến chúng phù hợp với nhiều loại ứng dụng khác nhau, bao gồm các hoạt động lắp ráp theo yêu cầu và sản xuất linh kiện.
• Sự phổ biến của máy vặn vít tự động là nhờ độ chính xác, hiệu quả, tốc độ cũng như khả năng tạo ra sản phẩm chất lượng cao bất kể độ phức tạp của sản phẩm.
• Máy vặn vít tự động được vận hành bằng điện hoặc khí nén, có giá thành và độ linh hoạt khác nhau.
• Máy vặn vít tự động được chế tạo để hoạt động trong điều kiện môi trường khắc nghiệt của nhà máy sản xuất và có khả năng siết chặt một hoặc nhiều vít tùy thuộc vào yêu cầu của ứng dụng và quy trình.
