Lò hơi ống nước: Các loại, chức năng và công dụng

Lò hơi ống nước là gì?

Nồi hơi ống nước được thiết kế với một loạt các ống dẫn nước, được đun nóng bằng khí nóng sinh ra từ lò đốt nằm bên dưới các ống này. Khi nhiên liệu được đốt cháy trong lò đốt, nó tạo ra khí truyền nhiệt cho các ống kim loại, làm nóng nước bên trong. Nước nóng này sẽ dâng lên thùng chứa hơi, nơi hơi nước bão hòa được giải phóng.

Các loại nhiên liệu được sử dụng trong nồi hơi ống nước bao gồm khí tự nhiên, propan, than đá, dầu diesel hoặc dầu sưởi, được đốt cháy trong buồng đốt hoặc lò để tạo ra khí nóng, làm nóng cả các ống và nước bên trong chúng. Các nồi hơi truyền thống hoạt động theo cách ngược lại, làm nóng các ống ngâm trong nước thông qua lò đốt sử dụng than hoặc củi. Khi nhiệt độ nước tăng lên, quá trình làm nóng trở nên tốn nhiều thời gian. Sự thiếu hiệu quả này đã dẫn đến sự đổi mới trong thiết kế nồi hơi ống nước, trong đó nước chảy qua các ống để làm nóng hiệu quả hơn.

Lò hơi ống nước hoạt động như thế nào?

Các loại nồi hơi truyền thống, vừa làm nóng nước vừa làm nóng đường ống, chiếm diện tích đáng kể và khá cồng kềnh. Để đảm bảo các nồi hơi truyền thống này sẵn sàng cho việc sưởi ấm hoặc sử dụng trong công nghiệp, nhân viên được chỉ định phải khởi động chúng vào sáng sớm mỗi ngày trước khi những người lao động khác đến, dẫn đến sự thiếu hiệu quả và tăng tiêu thụ năng lượng trong cả môi trường thương mại và công nghiệp.

Những nhược điểm của thiết kế nồi hơi trước đây—bao gồm kích thước lớn, thời gian khởi động chậm và nguy cơ hỏng hóc—đã thúc đẩy các kỹ sư nghiên cứu việc sử dụng các vật liệu chịu áp lực cao, bền chắc cho các ống chứa nước và được nung nóng để tạo ra hơi nước. Nghiên cứu này đã dẫn đến sự ra đời của nồi hơi ống nước , một công nghệ tiên tiến trong lĩnh vực nồi hơi công nghiệp. Nồi hơi ống nước mang lại hiệu suất nhiệt cao hơn, sản lượng hơi nước lớn hơn, khả năng truyền nhiệt vượt trội và giảm tiêu thụ nhiên liệu so với nồi hơi ống lửa truyền thống. Hơn nữa, các hệ thống nồi hơi ống nước hiện đại được thiết kế để tăng cường an toàn, vận hành dễ dàng hơn và kích thước lắp đặt nhỏ gọn hơn đáng kể, phù hợp với nhiều ứng dụng từ nhà máy điện đến ngành công nghiệp hóa dầu.

Trong những ngày đầu của công nghệ nồi hơi, nhiều sự cố nghiêm trọng đã xảy ra do trục trặc các bộ phận chịu áp suất trong buồng hơi của nồi hơi. Vật liệu được sử dụng trong việc chế tạo các nồi hơi thời kỳ đầu không đủ khả năng chịu được áp suất hơi nước mà chúng tạo ra, thường dẫn đến những vụ nổ nguy hiểm. Ban đầu, các nồi hơi công nghiệp dùng cho hệ thống sưởi ấm khu vực hoặc sưởi ấm công nghiệp có kích thước nhỏ và cần nhiều đơn vị để đáp ứng nhu cầu của cộng đồng. Để khắc phục sự thiếu hiệu quả này, các nồi hơi công nghiệp lớn hơn, có khả năng tạo ra áp suất hơi nước cao hơn và công suất nhiệt lớn hơn đã được phát triển cho các cơ sở như nhà máy, nhà máy lọc dầu và nhà máy điện. Tuy nhiên, vật liệu được sử dụng trong các nồi hơi lớn ban đầu này vẫn gặp khó khăn trong việc chịu áp suất và độ bền lâu dài cho đến khi những tiến bộ trong luyện kim và thiết kế cải thiện độ tin cậy.

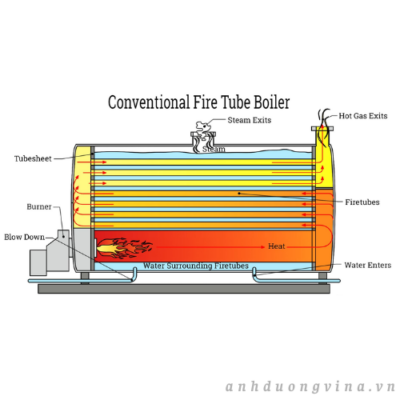

Lò hơi thông thường

Lò hơi được thiết kế để tạo ra hơi nước bằng cách đun nóng nước bằng đầu đốt, tận dụng đặc tính truyền nhiệt tuyệt vời của nước cho nhiều ứng dụng, bao gồm sưởi ấm không gian, nước nóng cho công nghiệp và phát điện. Trong lò hơi ống lửa truyền thống , các ống được ngâm trong một bể chứa đầy nước. Lò đốt làm nóng thành ống, từ đó làm nóng nước, chuyển hóa nó thành nước nóng và cuối cùng là hơi nước. Mặc dù nước có khả năng truyền nhiệt tuyệt vời, nhưng các lò hơi thông thường tiêu thụ một lượng năng lượng đáng kể do quá trình làm nóng các ống thông qua sự truyền nhiệt của nước diễn ra khá lâu.

Các loại nồi hơi truyền thống dùng trong công nghiệp thường yêu cầu không gian đáng kể, thường cần một phòng nồi hơi riêng do kích thước và yêu cầu bảo trì của chúng. Yêu cầu về không gian này hạn chế việc ứng dụng chúng chủ yếu vào các cơ sở công nghiệp, sản xuất và thể chế lớn, và làm cho nồi hơi truyền thống kém hấp dẫn hơn đối với các quy trình sản xuất hiện đại đòi hỏi các giải pháp sưởi ấm nhỏ gọn, dạng mô-đun và tiết kiệm năng lượng.

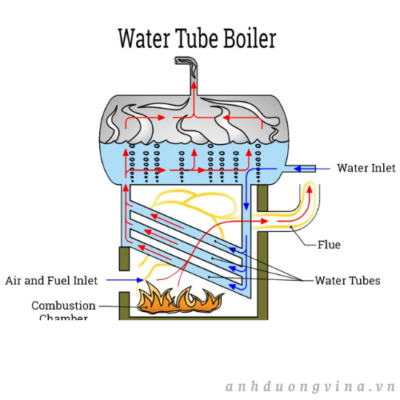

Lò hơi ống nước

Lò hơi ống nước ngày càng phổ biến trong nhiều ngành công nghiệp nhờ hiệu suất kỹ thuật cao, khả năng khởi động nhanh, kích thước nhỏ gọn và mức tiêu thụ năng lượng tổng thể thấp. Trong thiết kế này, nước được bao bọc bởi khí nóng từ buồng đốt. Khi khí đốt đi qua lò hơi, chúng làm nóng nước bên trong các ống, nhanh chóng tạo ra hơi nước áp suất cao có thể được sử dụng để sản xuất điện, hơi nước công nghiệp, sưởi ấm khu vực và các nhu cầu năng lượng khác. Lò hơi ống nước cung cấp khả năng thu hồi nhiệt vượt trội và hoạt động hiệu quả ở dải áp suất và nhiệt độ cao, khiến chúng trở thành lựa chọn ưu tiên cho các hoạt động quan trọng trong các nhà máy nhiệt điện, chế biến hóa chất và các cơ sở hóa dầu.

Một nồi hơi ống nước điển hình bao gồm bốn thành phần chính: trống nước (hoặc trống bùn), trống hơi phía trên, các ống nước, buồng đốt và bộ siêu nhiệt hoặc bộ tiết kiệm nhiệt (bộ phận thu hồi nhiệt). Các ống nước nối hai trống, cho phép nước tuần hoàn bằng cả đối lưu tự nhiên và đối lưu cưỡng bức. Khi nước lạnh hơn chảy xuống qua ống dẫn xuống, nước nóng sẽ dâng lên đỉnh nồi hơi. Sự tuần hoàn hiệu quả này đảm bảo chất lượng hơi nước ổn định, điều này rất quan trọng đối với các ứng dụng từ động cơ tuabin đến nồi hấp công nghiệp.

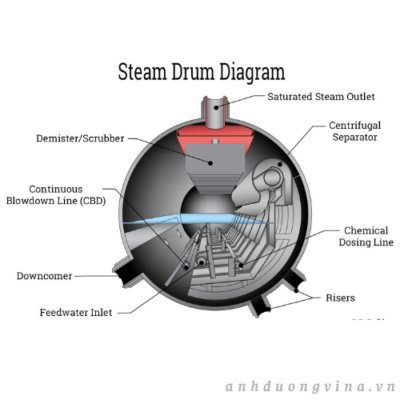

Trống hơi nước

Thùng chứa hơi nước có nhiệm vụ thu gom cả hơi nước và nước, sau đó chúng được tách ra. Bộ phận quan trọng này là một hình trụ lớn, dài, được cấu tạo từ các tấm kim loại phẳng và nằm ở phía trên cùng của nồi hơi. Nước từ bộ trao đổi nhiệt đi vào thùng chứa hơi nước, nơi một thiết bị lọc hoặc thiết bị tách hơi nước sẽ tách hơi nước ra khỏi nước. Hơi nước khô sau đó được thải ra từ thùng chứa hơi nước và được phân phối để cung cấp năng lượng cho tuabin, bộ trao đổi nhiệt hoặc các quy trình khác sử dụng hơi nước, trong khi nước đã tách được tuần hoàn trở lại nồi hơi thông qua các ống dẫn xuống để chuyển hóa thành hơi nước một lần nữa.

Nước mát hơn, đậm đặc hơn chảy từ trống hơi qua các đường ống lớn gọi là ống dẫn xuống đến trống bùn, hay còn gọi là các ống phân phối nước, nằm ở đáy nồi hơi. Sự chuyển động nước thiết yếu này có thể diễn ra thông qua tuần hoàn tự nhiên (thường thấy ở các nồi hơi nhỏ hơn hoặc áp suất thấp hơn) hoặc được tăng cường bởi một máy bơm ly tâm nhiều tầng trong các hệ thống tuần hoàn cưỡng bức (thường được sử dụng trong các nồi hơi ống nước áp suất cao). Thông thường, trống hơi của nồi hơi ống nước được trang bị ít nhất sáu ống dẫn xuống để đảm bảo lưu lượng nước đầy đủ cho hiệu suất nhiệt tối ưu và để ngăn ngừa quá nhiệt hoặc hư hỏng ống.

Nằm ở đáy nồi hơi, thùng chứa bùn thu gom cặn lắng, chất rắn hòa tan và tạp chất, đóng vai trò như một bể chứa để xử lý nước nồi hơi. Do lượng chất tích tụ đáng kể trong thùng chứa bùn, việc vệ sinh thường xuyên và xả đáy định kỳ là cần thiết để loại bỏ các cặn lắng này và duy trì hoạt động hiệu quả của nồi hơi, ngăn ngừa đóng cặn và ăn mòn trong hệ thống hơi nước áp suất cao.

Trong hệ thống nồi hơi ống nước, có ba loại trống hơi chính: trống hơi đơn, trống hơi đôi và trống hơi nhiều tầng. Thiết kế trống hơi đôi thường được sử dụng trong các nồi hơi công nghiệp để phát điện và sản xuất hơi nước phục vụ công nghiệp nhờ khả năng giữ áp suất ổn định và dễ bảo trì. Nồi hơi trống hơi đơn, thường được sử dụng trong các nhà máy điện lớn, có khả năng hoạt động ở áp suất và nhiệt độ cao hơn, lý tưởng cho các ứng dụng phát điện siêu tới hạn và cực siêu tới hạn. Nồi hơi trống hơi nhiều tầng cho phép linh hoạt hơn và công suất tạo hơi nước lớn hơn cho các tải công nghiệp nặng.

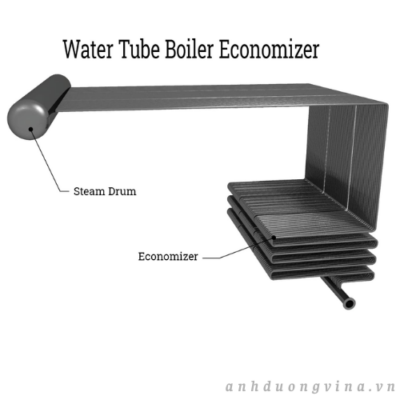

Bộ tiết kiệm

Bộ trao đổi nhiệt tiết kiệm (economizer) , còn được gọi là thiết bị thu hồi nhiệt khí thải , là một thiết bị tiết kiệm năng lượng quan trọng được lắp đặt trên ống khói của nồi hơi ống nước. Mục đích chính của nó là thu hồi và truyền nhiệt thải từ khí thải sang nước cấp cho nồi hơi, làm nóng sơ bộ nước trước khi vào thùng chứa hơi. Quá trình này làm tăng đáng kể hiệu suất nhiệt tổng thể của nồi hơi đồng thời giảm chi phí vận hành bằng cách giảm lượng nhiên liệu cần thiết để đưa nước đến nhiệt độ hoạt động. Việc tích hợp bộ trao đổi nhiệt tiết kiệm vào hệ thống nồi hơi hiện đại là một biện pháp được khuyến nghị trong quản lý năng lượng và các sáng kiến ​​bền vững nhằm giảm lượng khí thải carbon của cơ sở.

Có hai loại bộ trao đổi nhiệt chính: loại ngưng tụ và loại không ngưng tụ . Bộ trao đổi nhiệt ngưng tụ hiệu quả nhất, không chỉ thu hồi nhiệt lượng hữu ích mà còn cả nhiệt lượng tiềm ẩn từ sự ngưng tụ hơi nước trong khí thải. Tuy nhiên, chúng yêu cầu khí thải phải được làm lạnh xuống dưới nhiệt độ ngưng tụ, điều này có thể khó khăn và có thể cần vật liệu chống ăn mòn—đặc biệt là trong các lò hơi sử dụng dầu nhiên liệu hoặc sinh khối. Bằng cách làm lạnh khí thải xuống dưới điểm này, bộ trao đổi nhiệt ngưng tụ cho phép hơi nước trong khí ngưng tụ, do đó giải phóng nhiệt lượng tiềm ẩn được truyền vào nước cấp, cải thiện khả năng thu hồi năng lượng.

Bộ trao đổi nhiệt kiểu ống lồng vỏ là cấu hình được sử dụng rộng rãi nhất, bao gồm một vỏ ngoài với một loạt các ống bên trong. Trong thiết kế này, khí thải nóng đi qua vỏ ngoài trong khi nước nồi hơi tuần hoàn qua các ống. Nhiệt từ khí thải được truyền hiệu quả đến nước cấp thông qua thành ống, làm cho loại này phù hợp với nồi hơi nhà máy điện công suất lớn và các nhà máy công nghiệp lớn.

Ngược lại, bộ trao đổi nhiệt dạng tấm có một loạt các tấm kim loại được sắp xếp song song hoặc so le. Khí thải đi qua các kênh giữa các tấm, trong khi nước cấp chảy giữa các tấm liền kề. Nhiệt từ khí thải được truyền hiệu quả đến nước cấp thông qua bề mặt các tấm, làm cho thiết kế này lý tưởng cho các hệ thống lò hơi nhỏ gọn, dạng mô-đun và các dự án nâng cấp.

Bảo trì bộ trao đổi nhiệt của lò hơi là rất quan trọng để ngăn ngừa hiện tượng đóng cặn và đảm bảo hiệu quả trao đổi nhiệt lâu dài. Việc kiểm tra và vệ sinh định kỳ giúp tối đa hóa tiết kiệm năng lượng, giảm thiểu thời gian ngừng hoạt động và hỗ trợ hiệu suất hoạt động ổn định, đáng tin cậy của lò hơi.

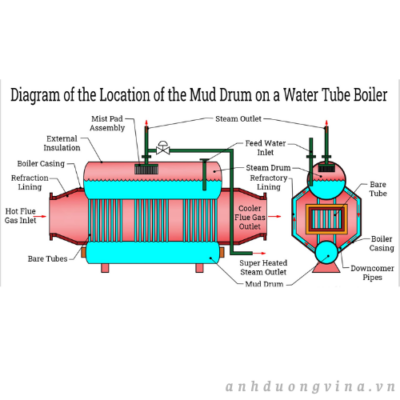

Trống bùn

Thùng bùn được đặt ở đáy nồi hơi ống nước và được nối với thùng hơi bằng các ống dẫn. Nó chứa nước nóng và thu gom các chất rắn, khoáng chất và các tạp chất khác lắng xuống đáy. Những tạp chất không mong muốn này được loại bỏ thông qua một quá trình gọi là xả đáy nồi hơi, bao gồm việc xả một lượng nhỏ nước nồi hơi theo định kỳ để giảm nồng độ tạp chất. Xả đáy hiệu quả là rất cần thiết cho việc xử lý nước nồi hơi, ngăn ngừa đóng cặn, ăn mòn và tổn thất hiệu suất.

Các hóa chất xử lý nước—như chất khử oxy, chất chống tạo bọt và chất ổn định pH—được đưa vào nước cấp cho cả thùng hơi và thùng bùn để ngăn ngừa đóng cặn, ăn mòn và hư hỏng ống nồi hơi. Nước cấp đã qua xử lý đi vào nồi hơi từ bộ trao đổi nhiệt và chảy vào cả thùng hơi và thùng bùn. Khi nước chảy qua các ống dẫn xuống, nó hấp thụ nhiệt lượng lớn từ buồng đốt và lò hơi trước khi được đưa đến thùng bùn. Sau đó, các ống dẫn lên vận chuyển nước hoặc hơi nước từ thùng bùn đến thùng hơi, duy trì sự tuần hoàn nước và hơi nước liên tục trong toàn bộ hệ thống nồi hơi, điều này rất quan trọng để đạt được độ tinh khiết cao của hơi nước và sự ổn định nhiệt.

Thiết kế và bảo dưỡng thùng chứa bùn là những yếu tố quan trọng đối với độ tin cậy của hệ thống nồi hơi ống nước, vì sự tích tụ bùn có thể gây ra hiện tượng truyền nhiệt không hiệu quả hoặc quá nhiệt cục bộ, dẫn đến nguy cơ hỏng ống nồi hơi hoặc các sự cố ngừng hoạt động đột xuất tốn kém.

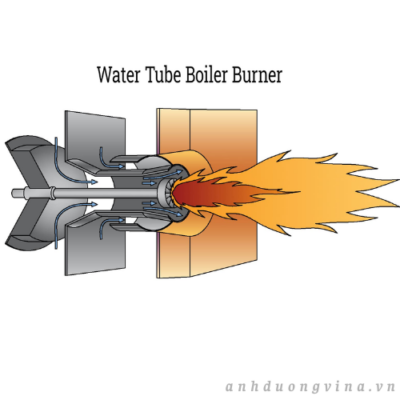

Đầu đốt ống nước

Đầu đốt lò hơi ống nước có ngọn lửa ngắn và đường kính rộng, được tối ưu hóa cho quá trình đốt cháy sạch và hiệu quả. Có nhiều loại đầu đốt khác nhau, bao gồm cả phiên bản ngọn lửa đơn và đa ngọn lửa, được thiết kế để sử dụng với nhiều loại nhiên liệu công nghiệp. Đầu đốt ngọn lửa đơn có thể sử dụng hai loại nhiên liệu khí hóa lỏng, trong khi đầu đốt đa ngọn lửa chỉ được thiết kế cho một loại nhiên liệu. Các đầu đốt này được trang bị hệ thống thông gió trung tâm và hộp gió để phân phối không khí đốt cháy hiệu quả, đảm bảo hiệu suất hoạt động ổn định trong môi trường nhà máy công nghiệp và điện lực đòi hỏi cao.

Hiệu suất và lượng khí thải của đầu đốt ống nước bị ảnh hưởng bởi một số yếu tố đốt cháy quan trọng: nồng độ oxy và nitơ, nhiệt độ phản ứng đốt cháy và thời gian lưu trú của oxit nitơ (NOx ₎ trong môi trường ngọn lửa. Oxit nitơ—chất gây ô nhiễm độc hại được các cơ quan môi trường quy định—có xu hướng hình thành với số lượng lớn ở nhiệt độ trên 2800°F (1540°C). Để duy trì sự tuân thủ quy định và giảm thiểu tác động đến môi trường, thiết kế đầu đốt lò hơi ống nước tập trung vào việc giảm phát thải NOx _thông qua nhiều chiến lược kiểm soát quá trình đốt cháy tiên tiến.

Hiệu suất tối ưu của đầu đốt phụ thuộc vào việc đạt được sự đốt cháy nhiên liệu hoàn toàn, kiểm soát chính xác tỷ lệ nhiên liệu-không khí và sự trộn lẫn không khí-nhiên liệu thích hợp, giúp tối đa hóa sản lượng năng lượng của lò hơi đồng thời giảm thiểu lượng hydrocarbon chưa cháy và khí carbon monoxide thải ra. Điều chỉnh tỷ lệ này và tạo ra các vùng đốt giàu nhiên liệu hoặc đốt theo từng giai đoạn ở mặt trước ngọn lửa giúp giảm thiểu sự chuyển hóa nitơ thành NOx, từ đó giảm sự hình thành của nó. Tỷ lệ lý tưởng là 10:1 đối với khí tự nhiên, 12:1 đối với dầu nhiên liệu và 24:1 đối với khí dầu mỏ hóa lỏng (LPG), nhưng cần điều chỉnh thực tế tùy thuộc vào loại nhiên liệu và tải trọng cụ thể.

Trong các nhà máy điện hiện đại và các nhà máy công nghiệp lớn, nồi hơi ống nước được trang bị nhiều đầu đốt—đôi khi lên đến 20 hoặc hơn—để tạo ra đủ năng lượng làm nóng hiệu quả các ống nước và đáp ứng nhu cầu hơi nước cao. Buồng đốt hoặc phần bức xạ của nồi hơi được thiết kế về mặt cấu trúc để chứa ngọn lửa từ tất cả các đầu đốt này và đảm bảo khả năng hấp thụ nhiệt tối đa bởi bề mặt ống.

Các loại đầu đốt được phân loại dựa trên loại nhiên liệu và cơ chế hoạt động. Các loại đầu đốt chính của nồi hơi ống nước bao gồm đầu đốt diesel, khí đốt và sinh khối. Đầu đốt diesel hỗ trợ nhiều loại nhiên liệu lỏng khác nhau như dầu nhiên liệu, dầu hỏa, dầu thực vật và biodiesel, tất cả đều phải được nén áp suất trước khi đốt cháy trong buồng đốt để quá trình phun sương và bắt lửa hoàn toàn diễn ra.

Các đầu đốt khí hoạt động với nhiều loại nhiên liệu khí, bao gồm propan, butan, khí tự nhiên, hydro và khí đốt. Không giống như nhiên liệu diesel, nhiên liệu khí dễ bắt lửa hơn, không cần nén trước và được ưa chuộng trong các ứng dụng năng lượng sạch do lượng khí thải carbon thấp hơn và giảm thiểu sự hình thành muội than.

Lò đốt sinh khối hoặc viên nén là giải pháp thân thiện với môi trường, hỗ trợ năng lượng tái tạo và sưởi ấm bền vững. Thuật ngữ sinh khối đề cập đến các vật liệu hữu cơ tự nhiên được sử dụng để tạo ra quá trình đốt cháy, ngọn lửa và nhiệt trong lò hơi – chẳng hạn như mùn cưa ép, viên nén gỗ, bioethanol, chất thải nông nghiệp, tàn dư rừng, vỏ và hạt trái cây. Các đặc tính vật lý độc đáo của nhiên liệu sinh khối đòi hỏi chúng phải được lưu trữ trong bể chứa nhiên liệu gần lò hơi ống nước. Hệ thống lò hơi sinh khối được áp dụng rộng rãi trong các ngành công nghiệp hướng đến sự bền vững, nhằm giảm phát thải khí nhà kính và sự phụ thuộc vào nhiên liệu hóa thạch.

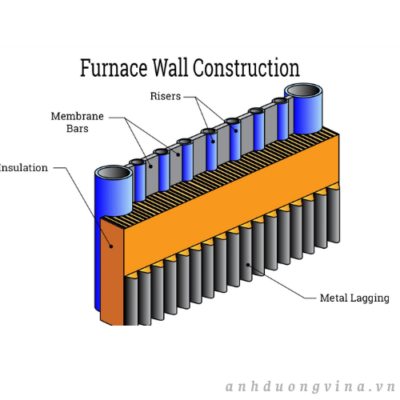

Lò nung

Ngọn lửa của đầu đốt bùng cháy bên trong buồng đốt hoặc phần bức xạ của nồi hơi công nghiệp, tạo ra năng lượng nhiệt mạnh chủ yếu thông qua truyền nhiệt bức xạ. Khí nóng này làm nóng nước chảy qua các ống sinh hơi. Thành buồng đốt bao gồm các ống hoặc ống đứng chứa đầy nước, hấp thụ nhiệt bức xạ và nhiệt đối lưu. Các ống đứng này được cung cấp nước từ thùng chứa bùn ở đáy nồi hơi và được bố trí dọc theo bốn thành của buồng đốt — cấu hình này thường được gọi là “tường nước” trong các thiết kế nồi hơi ống nước hiện đại.

Các ống đứng có diện tích bề mặt ống lớn được thiết kế để hấp thụ nhiệt tối đa, đóng vai trò quan trọng như bộ phận bay hơi của nồi hơi. Khi nước bên trong các ống này tiếp xúc với nhiệt bức xạ và đối lưu từ buồng đốt, nó nhanh chóng chuyển thành hơi nước chất lượng cao, sẵn sàng để sử dụng trong tua bin hơi, nhiệt năng cho các quy trình công nghiệp hoặc hệ thống nhiệt điện kết hợp (CHP). Hiệu suất của buồng đốt ảnh hưởng trực tiếp đến hiệu suất năng lượng tổng thể của nồi hơi ống nước, do đó thiết kế buồng đốt tiên tiến là điều cần thiết cho các nhà máy nhiệt điện hiện đại và hệ thống hơi nước công nghiệp hiệu suất cao.

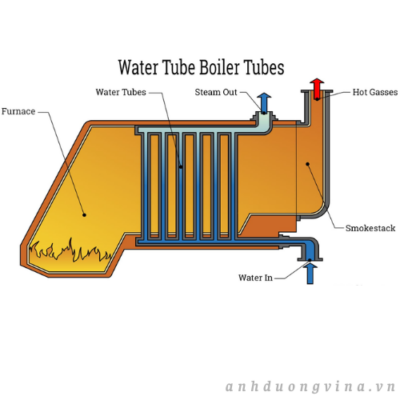

Ống

Ống nồi hơi trong nồi hơi ống nước đóng vai trò quan trọng trong việc tạo hơi nước hiệu quả và trao đổi nhiệt. Nằm bên trong thành lò, các ống này chứa nước tuần hoàn được đốt nóng bởi đầu đốt để tạo ra hơi nước. Để chịu được nhiệt độ và áp suất hoạt động cao điển hình của các hệ thống nồi hơi công nghiệp và nhà máy điện, ống nồi hơi ống nước thường không có mối nối và được chế tạo từ các vật liệu có độ bền cao như thép carbon, thép hợp kim crom-molypden, thép không gỉ austenit, và, đối với các ứng dụng đòi hỏi khắt khe nhất, vật liệu siêu hợp kim gốc niken.

Ống nồi hơi kiểu ống nước được thiết kế để có khả năng chống ăn mòn nhiệt và nứt vỡ do ứng suất tối đa, đảm bảo tuổi thọ và hiệu suất ổn định trong các hệ thống hơi nước áp suất trung bình đến cao. Các ống này phải thể hiện khả năng truyền nhiệt, độ bền mỏi và khả năng chống oxy hóa, biến dạng dẻo, nứt vỡ và rỗ vượt trội. Độ dẫn nhiệt của kim loại làm ống đặc biệt quan trọng, vì nó ảnh hưởng trực tiếp đến khả năng cung cấp hơi nước nhanh chóng, đáng tin cậy và ổn định của nồi hơi cho hoạt động công nghiệp liên tục.

Các ống dẫn nhiệt bên trong thành lò hấp thụ năng lượng nhiệt từ ngọn lửa trong lò. Trong các nồi hơi hiệu suất cao đặc biệt, lớp lót lò và bề mặt ống chịu nhiệt được phủ bằng các đinh tán hàn và vật liệu chịu nhiệt để chịu được nhiệt độ cao và kéo dài tuổi thọ của các bộ phận chịu áp lực. Hầu hết các nồi hơi ống nước công nghiệp đều có các ống được nối với nhau bằng các vây hoặc dải để tăng diện tích bề mặt truyền nhiệt. Các ống lộ ra này rất quan trọng đối với việc tạo ra hơi nước nhanh chóng trong cả hệ thống tạo hơi nước theo yêu cầu và liên tục. Để đảm bảo độ tinh khiết cao và vận hành an toàn, việc kiểm tra thường xuyên các ống nồi hơi về ăn mòn, đóng cặn và mài mòn là vô cùng quan trọng.

Windbox

Buồng gió đóng vai trò quan trọng trong quá trình đốt cháy diễn ra xung quanh đầu đốt của hệ thống nồi hơi ống nước. Đó là một buồng bao quanh đầu đốt và được trang bị các quạt mạnh mẽ để đưa không khí được kiểm soát vào buồng đốt. Một van điều tiết trên đầu đốt điều chỉnh và hướng luồng không khí để duy trì điều kiện đốt cháy tối ưu và giảm phát thải tiếng ồn. Luồng không khí qua buồng gió được giám sát liên tục bằng các thiết bị như ống Pitot, cánh gió hoặc các thiết bị hạn chế lưu lượng được đặt trong hệ thống ống dẫn đến buồng gió, hỗ trợ việc kiểm soát chính xác theo yêu cầu của công nghệ đầu đốt NOx thấp hiện đại.

Các hộp gió cũng có thể được đặt phía sau vách nước để cung cấp thêm không khí đốt, giúp giảm thiểu sự dao động của không khí, duy trì đặc tính ngọn lửa ổn định và đảm bảo quá trình đốt cháy hoàn toàn, nhất quán tất cả các loại nhiên liệu lò hơi. Trong các lò hơi ống nước đốt than quy mô lớn, có cả hệ thống không khí sơ cấp và không khí thứ cấp. Hệ thống không khí sơ cấp điều chỉnh việc đưa vào và trộn nhiên liệu rắn, trong khi hệ thống không khí thứ cấp thúc đẩy hiệu quả đốt cháy hơn nữa, tạo điều kiện trộn hiệu quả với nhiên liệu khí và cung cấp không khí cho các hộp gió để tối ưu hóa toàn bộ hệ thống lò hơi. Việc kiểm soát không khí tiên tiến này rất cần thiết để tuân thủ các tiêu chuẩn khí thải lò hơi hiện đại và hỗ trợ hiệu quả tổng thể của hệ thống hơi nước.

 Những loại nhiên liệu nào được sử dụng trong nồi hơi ống nước?

Lò hơi ống nước là hệ thống tạo hơi nước công nghiệp được phân loại dựa trên loại nhiên liệu sử dụng – một yếu tố quan trọng ảnh hưởng trực tiếp đến chi phí vận hành, hiệu suất lò hơi và tác động đến môi trường. Khi xu hướng phát triển bền vững toàn cầu ngày càng tăng, nhiều loại nhiên liệu truyền thống đã được thay thế bằng các lựa chọn thân thiện với môi trường hơn. Sự chuyển đổi này, đặc biệt nổi bật trong thế kỷ 21 ^, đã mở rộng phạm vi các loại nhiên liệu lò hơi có sẵn, cho phép các nhà quản lý cơ sở và kỹ sư quy trình lựa chọn các nguồn năng lượng đáp ứng cả tiêu chuẩn quy định và nhu cầu vận hành của họ. Ngày nay, nhiên liệu cho lò hơi ống nước có nhiều dạng khác nhau để phù hợp với các ưu tiên đang thay đổi về hiệu quả năng lượng, giảm phát thải carbon, tính sẵn có của nhiên liệu và tiết kiệm chi phí dài hạn.

Nhiên liệu cho lò hơi ống nước được phân loại thành bốn loại chính: rắn, lỏng, khí và sinh khối nông nghiệp. Loại nhiên liệu được lựa chọn không chỉ ảnh hưởng đến chi phí vận hành hàng năm mà còn quyết định đặc tính đốt cháy, hồ sơ khí thải và yêu cầu bảo trì. Các loại nhiên liệu tiên tiến hướng đến việc tối đa hóa sản lượng năng lượng nhiệt—được đo bằng đơn vị British Thermal Units (BTU)—để tạo ra hơi nước cần thiết một cách hiệu quả cho các ứng dụng công nghiệp và thương mại.

Than đá

Than đá từ lâu đã là nguồn nhiên liệu được sử dụng rộng rãi nhất cho hoạt động của lò hơi, đặc biệt là trong các lò hơi công nghiệp quy mô lớn và các nhà máy điện. Khả năng đốt cháy ở dạng cục tự nhiên hoặc đã qua chế biến (nghiền nhỏ) giúp tăng hiệu quả đốt cháy trong buồng đốt lò hơi. Tuy nhiên, quá trình đốt than tạo ra lượng lớn chất gây ô nhiễm không khí, bao gồm oxit lưu huỳnh (SOx), oxit nitơ (NOx), thủy ngân, cũng như tro bay – những tác nhân chính gây ra các vấn đề về môi trường và sức khỏe. Do áp lực từ các cơ quan quản lý, lò hơi đốt than đang dần được loại bỏ để thay thế bằng các nguồn năng lượng sạch hơn; tuy nhiên, than vẫn rất cần thiết trong các ứng dụng yêu cầu sản lượng hơi nước cao và nguồn cung cấp ổn định. Các loại than được sử dụng bao gồm than antraxit, than bitum và than á bitum, mỗi loại khác nhau về hàm lượng carbon và giá trị nhiệt lượng.

Khí tự nhiên

Khí tự nhiên là nhiên liệu lò hơi được ưa chuộng nhất tại các cơ sở công nghiệp và thương mại nhờ đặc tính cháy sạch, giá cả phải chăng và nguồn cung cấp đường ống ổn định. Chủ yếu bao gồm metan, cùng với một lượng nhỏ etan, propan, butan và các khí trơ, hệ thống khí tự nhiên mang lại hiệu suất đốt cháy cao và dễ điều khiển trong các lò hơi ống nước. Việc đốt khí tự nhiên tạo ra lượng khí nhà kính ít hơn đáng kể – như carbon dioxide (CO₂ ₎ , sulfur dioxide (SO₂ ₎ và bụi mịn – so với than đá hoặc dầu mỏ, do đó hỗ trợ tuân thủ các quy định môi trường nghiêm ngặt. Hàm lượng carbon thấp và tính sẵn có của khí tự nhiên khiến nó trở nên lý tưởng cho các ngành công nghiệp ưu tiên chi phí vận hành thấp, giảm lượng khí thải carbon và bảo trì tối thiểu do tạo ra ít muội than và cặn bẩn.

Propan lỏng

Khí propan lỏng (LPG) là một loại nhiên liệu sạch khác, được đánh giá cao nhờ hàm lượng năng lượng cao và tính linh hoạt trong việc lưu trữ trong các bình chứa áp suất. Thường được sử dụng trong các lò hơi công nghiệp quy mô nhỏ và thương mại, propan có lượng khí thải thấp hơn đáng kể so với các nhiên liệu truyền thống chứa nhiều carbon như than đá và dầu nặng. Sự tiện lợi trong việc vận chuyển và yêu cầu bảo trì thấp hơn càng làm tăng thêm sức hấp dẫn của nó. Mặc dù có những ưu điểm tương tự như khí tự nhiên – chẳng hạn như khả năng đốt cháy hiệu quả và quản lý đầu đốt đơn giản – propan thường không được khuyến nghị sử dụng cho các lò hơi công nghiệp quy mô rất lớn do hạn chế về nguồn cung và các cân nhắc về chi phí dài hạn. Propan có thể được sử dụng trong lò hơi khí đốt , nhưng phù hợp nhất với các cơ sở có nhu cầu năng lượng vừa phải, nơi có chuỗi cung ứng bền vững.

Dầu nhiên liệu

Lò hơi ống nước đốt dầu hoạt động bằng cách phun sương và đốt cháy dầu bên trong các đầu đốt chuyên dụng, cung cấp khả năng truyền nhiệt nhanh và mạnh mẽ cho các ống lò hơi. So với lò hơi khí đốt, lò hơi dầu mang lại hiệu suất chuyển đổi năng lượng cao hơn vì hầu hết nhiệt lượng từ quá trình đốt cháy được truyền tải mà không gây lãng phí đáng kể. Không giống như lò hơi khí đốt được kết nối với đường ống cấp nước chính, lò hơi dầu cần có bể chứa tại chỗ, điều này đặt ra những vấn đề cần cân nhắc về hậu cần và quản lý kho nhiên liệu. Mặc dù nhiên liệu dầu mang lại hiệu suất mạnh mẽ và phù hợp cho việc phát điện dự phòng hoặc ở những địa điểm xa xôi, nhưng tác động đến môi trường của chúng cao hơn do phát thải NOx, SOx và các hạt bụi.

Trong các lò hơi ống nước đốt dầu, việc tối ưu hóa quá trình đốt cháy đạt được thông qua quá trình phun sương hơi nước – phân tách dầu thành các giọt nhỏ để trộn đều với không khí đốt, thúc đẩy quá trình đốt cháy và bắt lửa hiệu quả. Các công nghệ tiên tiến, chẳng hạn như tuần hoàn khí thải (FGR), được tích hợp để giảm lượng khí thải oxit nitơ bằng cách chuyển hướng một phần khí thải trở lại buồng đốt, do đó điều chỉnh nhiệt độ ngọn lửa và giảm sự hình thành chất gây ô nhiễm. Mặc dù FGR góp phần vào hoạt động sạch hơn, nhưng nó có thể yêu cầu điều chỉnh hiệu suất của buồng đốt và ảnh hưởng nhẹ đến hiệu suất tổng thể của hệ thống.

Nhiên liệu rắn

Loại nhiên liệu rắn dùng cho nồi hơi ống nước rất đa dạng, bao gồm các nguồn tài nguyên truyền thống và các lựa chọn thay thế mới nổi tập trung vào tính bền vững. Các nhiên liệu rắn truyền thống bao gồm than đá và gỗ, những loại nhiên liệu nồi hơi ban đầu. Mở rộng danh mục này là các vật liệu như bã mía (bã mía), chất thải rắn đô thị, nhiên liệu từ rác thải, lốp xe vụn và nhiều loại phụ phẩm nông nghiệp khác (ví dụ: vỏ trấu, vỏ dừa và lõi ngô). Nhiên liệu rắn phát thải thấp – khi được khai thác có trách nhiệm – có thể đáp ứng các mục tiêu năng lượng tái tạo, trở thành lựa chọn hấp dẫn cho các cơ sở muốn giảm thiểu lượng khí thải carbon. Nồi hơi ống nước hiện đại được thiết kế để đốt cháy các nhiên liệu rắn này một cách hiệu quả, phù hợp với kích thước nhiên liệu và hàm lượng ẩm khác nhau. Tùy thuộc vào thiết kế, công suất tạo hơi nước của các hệ thống này có thể dao động từ 25.000 PPH (pound/giờ) đến 500.000 PPH, hỗ trợ ngay cả các ứng dụng sưởi ấm công nghiệp và hơi nước quy trình lớn nhất.

Sinh khối

Năng lượng sinh học đang dẫn đầu trong các giải pháp năng lượng tái tạo cho hệ thống lò hơi ống nước. Sử dụng các chất hữu cơ như dăm gỗ, viên gỗ, mùn cưa hoặc phế phẩm nông nghiệp, lò hơi sinh khối đặc biệt hiệu quả trong việc giảm lượng khí thải carbon ròng vì lượng CO2 _thải ra trong quá trình đốt cháy phần lớn được bù đắp bởi sự phát triển của cây và quá trình quang hợp của thực vật. Các nhiên liệu tái tạo này đang ngày càng được sử dụng rộng rãi trong ngành công nghiệp thực phẩm và đồ uống, chế biến sữa, sản xuất dược phẩm và mạng lưới sưởi ấm khu vực. Do kích thước lớn hơn, lò hơi sinh khối được thiết kế lớn hơn so với các lò hơi sử dụng nhiên liệu hóa thạch để đáp ứng thể tích đốt cháy và đảm bảo giải phóng nhiệt đầy đủ.

Hệ thống lò hơi sinh khối hiện đại bao gồm phễu cấp liệu tự động, cho phép cung cấp nhiên liệu liên tục và có kiểm soát đến khu vực đốt, đồng thời giảm thiểu yêu cầu về nhân công. Việc tự động hóa này giúp tăng hiệu quả hoạt động, tính ổn định của nhiên liệu và an toàn. Viên nén gỗ là một trong những loại nhiên liệu sinh khối được sử dụng rộng rãi nhất do mật độ năng lượng cao, dễ dàng lưu trữ số lượng lớn và chất lượng đồng nhất. Đối với các cơ sở hướng đến chứng nhận LEED hoặc tuân thủ các tiêu chuẩn về danh mục năng lượng tái tạo, lò hơi ống nước đốt sinh khối tiên tiến là một khoản đầu tư được ưu tiên.

Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ (ASTM) – Các loại dầu nhiên liệu

Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ (ASTM) đã thiết lập các thông số kỹ thuật nghiêm ngặt cho dầu nhiên liệu được sử dụng trong hệ thống lò hơi ống nước và ống lửa. Có sáu loại được công nhận, mỗi loại được thiết kế riêng cho các công nghệ đầu đốt cụ thể và điều kiện vận hành công nghiệp. Dầu loại số 1 được sử dụng trong các đầu đốt dân dụng và công nghiệp nhỏ, trong khi các loại từ số 2 đến số 6 phục vụ cho các đầu đốt phun sương lớn hơn và các lò hơi công nghiệp có nhu cầu cao . Các phân loại này phản ánh sự khác nhau về độ nhớt, phạm vi nhiệt độ sôi, trọng lượng riêng API và giá trị nhiệt lượng điển hình – tất cả đều là những yếu tố quan trọng để lựa chọn nhiên liệu tối ưu cho sản lượng năng lượng, kiểm soát chi phí và tuân thủ các quy định về khí thải.

Tối ưu hóa tỷ lệ không khí/nhiên liệu là yếu tố then chốt để tối đa hóa hiệu suất đốt cháy trong lò hơi, giảm lượng oxy dư thừa và ngăn ngừa hư hỏng thiết bị hoặc thất thoát nhiệt, bất kể nguồn năng lượng nào. Tỷ lệ này quyết định trực tiếp mức độ hiệu quả của việc đốt cháy một loại nhiên liệu nhất định (như dầu mỏ loại #2, #4, #6, dầu diesel, xăng, khí tự nhiên, propan, than đá, gỗ hoặc sinh khối) để đạt được sản lượng hơi nước mong muốn. Tỷ lệ không khí/nhiên liệu không cân bằng có thể dẫn đến quá trình đốt cháy không hoàn toàn, lượng khí thải cao hơn, tiêu thụ nhiên liệu nhiều hơn và làm tăng tốc độ mài mòn các bộ phận của lò hơi. Các nhà vận hành lò hơi công nghiệp dựa vào các hệ thống đo lường và điều khiển chính xác để liên tục giám sát và điều chỉnh tỷ lệ này, đạt được độ tin cậy hệ thống cao hơn, lượng khí thải thấp hơn và chi phí vận hành giảm.

Những yếu tố cần cân nhắc thêm khi lựa chọn nhiên liệu: Khi đánh giá loại nhiên liệu nào phù hợp cho lò hơi ống nước, các yếu tố quyết định bao gồm nguồn cung nhiên liệu theo khu vực, sự ổn định giá cả dài hạn, tuân thủ quy định về khí thải, an toàn, lịch trình bảo trì cần thiết và khả năng tích hợp với cơ sở hạ tầng năng lượng hiện có. Hiệu suất hệ thống hơi nước, chi phí vòng đời và mục tiêu bền vững cũng cần được xem xét. Các công nghệ nhiên liệu mới hơn, bao gồm chuyển đổi chất thải thành năng lượng, đốt hỗn hợp (kết hợp sinh khối với nhiên liệu hóa thạch) và thậm chí cả hydro đang nổi lên, mang lại cho các cơ sở sự linh hoạt hơn trong việc cân bằng nhu cầu năng lượng với việc bảo vệ môi trường.

Bằng cách xem xét cẩn thận các đặc tính của nhiên liệu, công nghệ đốt cháy, thông số thiết kế lò hơi và tác động môi trường, các tổ chức có thể lựa chọn giải pháp nhiên liệu tối ưu để tối đa hóa hiệu suất, hiệu quả và tuân thủ quy định cho các hệ thống lò hơi ống nước của họ.

Câu hỏi thường gặp

Ưu điểm chính của nồi hơi ống nước so với nồi hơi ống lửa thông thường là gì?

So với các thiết kế nồi hơi ống lửa truyền thống, nồi hơi ống nước mang lại hiệu suất nhiệt cao hơn, tạo hơi nước nhanh hơn và kích thước lắp đặt nhỏ gọn, lý tưởng cho các ứng dụng công nghiệp và nhà máy điện hiện đại.

Những loại nhiên liệu nào có thể được sử dụng trong nồi hơi ống nước?

Lò hơi ống nước có thể sử dụng nhiều loại nhiên liệu khác nhau: than đá, khí tự nhiên, propan lỏng, dầu nhiên liệu, sinh khối, chất thải đô thị và phụ phẩm nông nghiệp. Việc lựa chọn nhiên liệu phụ thuộc vào nhu cầu vận hành, nguồn cung sẵn có tại địa phương và mục tiêu bền vững.

Bộ tiết kiệm nhiệt của nồi hơi ống nước giúp cải thiện hiệu suất như thế nào?

Bộ trao đổi nhiệt tiết kiệm năng lượng thu hồi nhiệt thải từ khí thải để làm nóng trước nước cấp cho nồi hơi. Điều này giúp giảm tiêu thụ nhiên liệu, tăng hiệu suất nhiệt tổng thể và giảm chi phí vận hành, đồng thời hỗ trợ các sáng kiến ​​bền vững.

Các biện pháp bảo trì thông thường đối với các bộ phận của nồi hơi ống nước là gì?

Việc kiểm tra và vệ sinh định kỳ các thùng chứa bùn, bộ trao đổi nhiệt và ống nồi hơi là cần thiết để ngăn ngừa sự đóng cặn, ăn mòn và tích tụ trầm tích, đảm bảo vận hành an toàn, hiệu suất tối đa và kéo dài tuổi thọ hệ thống.

Tại sao nồi hơi ống nước được ưa chuộng trong các nhà máy điện và cơ sở công nghiệp quy mô lớn?

Lò hơi ống nước hoạt động hiệu quả dưới áp suất và nhiệt độ cao, khởi động nhanh, lắp đặt theo dạng mô-đun và có thể đáp ứng đáng tin cậy nhu cầu hơi nước khắt khe của các nhà máy điện quy mô lớn và ngành công nghiệp nặng.

Làm thế nào để giảm thiểu tác động môi trường của nồi hơi ống nước?

Việc lựa chọn nhiên liệu sạch như khí tự nhiên hoặc sinh khối, tối ưu hóa tỷ lệ không khí/nhiên liệu và sử dụng các thiết kế đầu đốt hiện đại giúp giảm phát thải NOx, SOx và các hạt bụi, góp phần tuân thủ các quy định về môi trường.

Các loại nồi hơi ống nước khác nhau?

Nồi hơi ống nước có nhiều loại khác nhau, bao gồm cả thiết kế ống đứng một chiều và ống cong. Chúng được ưa chuộng trong các cơ sở công nghiệp và tiện ích nhờ khả năng chịu được áp suất thiết kế lên đến 2000 psig, nhiệt độ đạt đến 1000°F (537,78°C) và công suất lên đến 500.000 pound mỗi giờ (PPH).

Nồi hơi ống nước có nhiều loại, bao gồm loại A, loại D và loại O, được đặt tên theo hình dạng của chúng. Các loại khác bao gồm loại thẳng đứng đơn giản, loại Stirling và loại Babcock và Wilcox. Nồi hơi Stirling được phát triển trong cuộc cách mạng công nghiệp lần thứ nhất và sau đó được Babcock và Wilcox mua lại vào năm 1906. Ngày nay, Babcock và Wilcox vẫn tiếp tục sản xuất các loại nồi hơi hiện đại, tiên tiến về công nghệ.

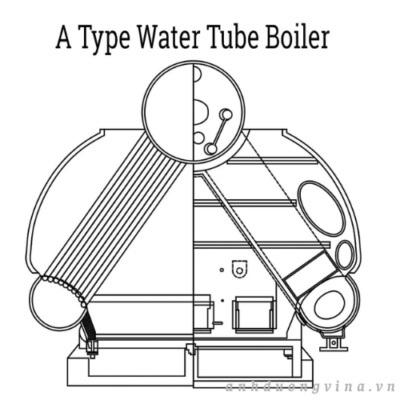

Lò hơi ống nước loại A

Nồi hơi ống nước kiểu A có hai trống nước được nối với nhau bằng một ống góp chung. Trong thiết kế này, nước bốc hơi được vận chuyển lên trên qua các ống đứng vào trống hơi và ống góp hơi. Nồi hơi kiểu A nổi tiếng với buồng đốt làm mát bằng nước và cửa thoát khí thẳng đứng, giúp giảm diện tích chiếm chỗ của nồi hơi và cho phép tạo ra công suất hơi nước cao trong kích thước nhỏ gọn. Sự bố trí hình tam giác của hai trống nước và trống hơi đã tạo nên tên gọi của nồi hơi ống nước kiểu A.

Trong nồi hơi ống nước kiểu A, nước lấp đầy không gian giữa các trống, với buồng đốt đặt ở trung tâm. Loại nồi hơi này có thể đốt bằng than hoặc dầu và có nhiều cửa đốt để bổ sung nhiên liệu. Ban đầu được thiết kế cho tàu chiến, nồi hơi ống nước kiểu A được tạo ra để cung cấp công suất cao trong một kích thước nhỏ gọn.

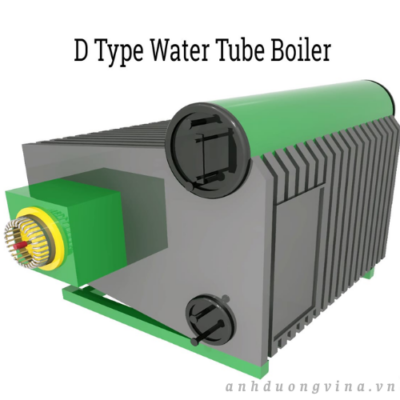

Lò hơi ống nước kiểu D

Lò hơi ống nước kiểu D có một trống hơi lớn đặt ở phía trên, nối với một trống bùn ở phía dưới. Hơi nước được tạo ra trong các ống hoặc ống dẫn lên và bốc lên trống hơi. Buồng đốt bao gồm các ống chứa nước dọc theo bốn bức tường, được gọi là tường nước. Thiết kế này tạo điều kiện cho sự tuần hoàn nước tuyệt vời, cho phép sản xuất và tạo ra hơi nước nhanh chóng.

Nồi hơi ống nước kiểu D có khả năng tạo ra hơi nước với công suất lên đến 1.000.000 PPH và áp suất đạt 2000 psig. Chúng được chế tạo để có độ bền, sức chịu đựng và tuổi thọ cao, lý tưởng cho các ứng dụng yêu cầu hơi nước siêu nhiệt áp suất cao trong khi vẫn duy trì kích thước nhỏ gọn.

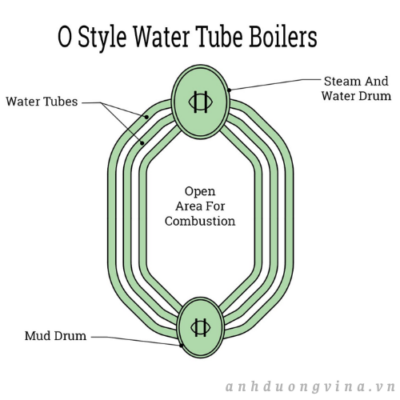

Lò hơi ống nước kiểu O

Trong nồi hơi ống nước kiểu O, các thùng chứa hơi và bùn được bố trí thẳng đứng, thùng này nằm trên thùng kia. Chúng được nối với nhau bằng các ống dẫn nước cong tạo thành hình chữ “O”. Các nồi hơi này được đốt bằng đầu đốt lỏng, và buồng đốt nằm giữa các ống đối lưu cong và các ống vách nước.

Tương tự như nồi hơi ống nước kiểu D, nồi hơi ống nước kiểu O rất phù hợp với điều kiện không gian hạn chế. Có thể tiếp cận nồi hơi kiểu O từ cả hai đầu. Loại nồi hơi này nổi tiếng về độ bền và tuổi thọ cao. Nồi hơi ống nước kiểu O có thể đạt công suất lên đến 250.000 PPH với áp suất lên tới 900 psig.

Lò hơi ống nước thẳng đứng

Nồi hơi ống nước thẳng đứng khác với các loại khác ở chỗ chúng được đặt theo chiều dọc thay vì chiều ngang. Trong lịch sử, chúng được sử dụng để cung cấp năng lượng cho các phương tiện như đầu máy hơi nước thời kỳ đầu. Trong các nồi hơi này, nước được đun nóng bên trong vỏ hình trụ.

Nhiên liệu được đặt lên vỉ nướng bên trong buồng đốt của nồi hơi ống nước thẳng đứng để tạo ra khí nóng làm nóng các ống thẳng đứng. Tro cặn từ nhiên liệu rơi qua vỉ nướng xuống hố chứa tro. Hơi nước được tạo ra trong các ống được thu gom cho đến khi đạt đến mức mong muốn và sau đó được giải phóng để cung cấp năng lượng cho máy móc.

Buồng đốt được thu hẹp dần về phía trên để tạo điều kiện thuận lợi cho hơi nước đi lên đỉnh xi lanh. Các ống ngang được nghiêng để tăng khả năng hấp thụ nhiệt và cải thiện sự tuần hoàn nước. Một ống hút kéo dài từ đỉnh buồng đốt đến ống khói của nồi hơi.

Lò hơi Stirling

Lò hơi Stirling, một loại lò hơi ống uốn cong công suất lớn được Alan Stirling giới thiệu vào năm 1888, có thể sản xuất tới 50.000 kg/giờ với áp suất đạt tới 60 kgf trên mét khối. Nó được thiết kế chủ yếu cho các nhà máy điện trung tâm. Lò hơi này có ba trống hơi đặt ở phía trên và hai trống bùn đặt ở phía dưới. Các trống hơi và trống bùn được kết nối với nhau bằng một mạng lưới các ống uốn cong có khả năng chống giãn nở khi chịu nhiệt.

Theo thông lệ của thế kỷ 19, cấu trúc thùng chứa được bao bọc bằng gạch với cửa chống cháy ở đáy. Một ống tuần hoàn nối các thùng chứa hơi nước, kéo dài từ thùng trung tâm, nơi thu gom hơi nước. Nằm bên dưới các thùng chứa bùn, lò đốt làm nóng nước chứa trong các thùng bùn. Hơi nước từ các thùng chứa hơi nước sau đó được chuyển đổi thành hơi nước siêu nhiệt hoặc hơi nước khô bằng bộ siêu nhiệt.

Lò hơi Stirling là một ví dụ trong số nhiều loại lò hơi ống nước. Khi công nghệ phát triển, các thiết kế và cấu hình mới liên tục được cải tiến. Tuy nhiên, tất cả các lò hơi ống nước đều chia sẻ nguyên tắc cốt lõi là sử dụng nguồn nhiên liệu là nước và các ống để tạo ra hơi nước.

Nồi hơi ống nước có những công dụng gì?

Lò hơi ống nước được sử dụng rộng rãi vì chúng có thể xử lý hiệu quả cả điều kiện áp suất và nhiệt độ cao. Hiệu suất vượt trội trong việc chuyển hóa nhiên liệu thành năng lượng có giá trị góp phần vào việc ứng dụng rộng rãi chúng trong nhiều lĩnh vực khác nhau. Loại lò hơi này được ưa chuộng vì hoạt động đáng tin cậy và an toàn.

Phát điện

Lò hơi chủ yếu phục vụ mục đích phát điện, đó là lý do tại sao chúng rất quan trọng trong những ngày đầu của cuộc cách mạng công nghiệp. Hiệu suất đáng tin cậy của lò hơi ống nước đã củng cố vai trò của chúng trong các nhà máy điện, nơi chúng tạo ra hơi nước để dẫn động tua bin và sản xuất điện.

Công nghiệp hóa chất và hóa dầu

Ngành hóa chất và hóa dầu đòi hỏi nguồn điện ổn định, khả năng đáp ứng nhu cầu tải trọng thay đổi và tuân thủ các tiêu chuẩn khí thải. Lò hơi ống nước có khả năng đáp ứng những yêu cầu này nhờ hiệu suất cao và hoạt động đáng tin cậy. Chúng được sử dụng để tạo hơi nước cho các quy trình như lọc dầu, chưng cất và cracking.

Ngành công nghiệp bột giấy và giấy

Lò hơi ống nước đóng vai trò quan trọng trong ngành công nghiệp giấy và bột giấy bằng cách cung cấp hơi nước cần thiết để sấy giấy, đáp ứng nhu cầu năng lượng và nấu dăm gỗ trong giai đoạn sản xuất ban đầu tại nồi nấu. Hơi nước tạo ra đảm bảo nhiệt độ ổn định, kiểm soát nhiệt độ chính xác và hiệu suất tối ưu trong suốt quá trình.

Ngành công nghiệp thực phẩm và đồ uống

Trong ngành công nghiệp thực phẩm và đồ uống, nồi hơi ống nước rất cần thiết để chế biến thực phẩm một cách nhất quán và hiệu quả. Chúng tạo ra lượng lớn hơi nước và nước nóng, rất quan trọng đối với các quy trình sản xuất hàng loạt. Ưu điểm chính của việc sử dụng nồi hơi ống nước là khả năng tạo ra lượng lớn hơi nước và nước nóng, đảm bảo thực phẩm được mềm mịn, dễ tiêu hóa. Ngoài ra, những nồi hơi này còn góp phần duy trì điều kiện môi trường tối ưu trong các cơ sở chế biến thực phẩm.

Ngành công nghiệp dược phẩm

Trong ngành dược phẩm, nồi hơi ống nước phải đáp ứng những yêu cầu khắt khe, đòi hỏi sự kiểm soát nhiệt độ chính xác cho các công việc như sấy khô, khử trùng và tinh chế hóa chất và thiết bị. Một mối quan tâm quan trọng đối với tất cả các loại nồi hơi trong ngành này là việc tạo ra hơi nước sạch. Nồi hơi ống nước, với hệ thống lọc tiên tiến, đặc biệt phù hợp để cung cấp hơi nước chất lượng cao cần thiết cho các ứng dụng dược phẩm, đảm bảo cả độ tinh khiết và hiệu quả trong quá trình sản xuất.

Ngành công nghiệp dệt may

Trong ngành công nghiệp dệt may, yêu cầu chính đối với nồi hơi ống nước là khả năng cung cấp hơi nước nhanh chóng ở nhiệt độ 265°F (129,4°C) cho các hoạt động nhuộm và hoàn thiện. Do nhu cầu biến động trong sản xuất dệt may, việc dựa vào nồi hơi ống lửa có thể không hiệu quả và tốn kém. Nồi hơi ống nước đóng vai trò quan trọng trong giai đoạn đầu của sản xuất dệt may, cung cấp năng lượng cần thiết cho quá trình xử lý vải và tạo điều kiện kiểm soát nhiệt độ chính xác cho các quy trình in ấn.

Hệ thống sưởi trung tâm

Trong nhiều thập kỷ, nồi hơi ống nước đã là lựa chọn đáng tin cậy để sưởi ấm các không gian dân dụng, công nghiệp và thương mại. Việc sử dụng rộng rãi chúng trong các hệ thống sưởi ấm là do hiệu suất đáng tin cậy và khả năng kiểm soát nhiệt độ chính xác. Sự phân bổ nhiệt bức xạ đồng đều từ nồi hơi ống nước đảm bảo các tòa nhà và môi trường làm việc luôn ấm áp thoải mái và thuận lợi cho năng suất làm việc.

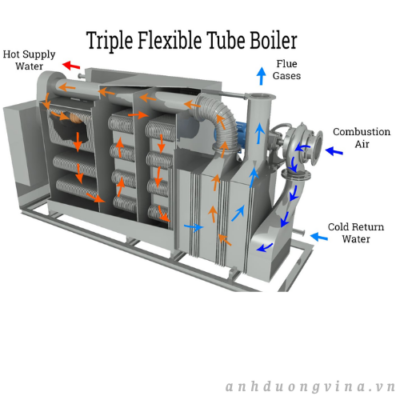

Lò hơi ống mềm

Nồi hơi ống mềm, thường được gọi là nồi hơi linh hoạt, có cấu tạo gồm một mạng lưới các ống cong, nhỏ gọn thay vì các ống thẳng dài truyền thống. Nước chảy qua các ống nhỏ hơn này và được làm nóng bằng khí thải từ quá trình đốt cháy. Vì các ống nhỏ hơn và nhiều hơn, nồi hơi linh hoạt làm nóng nước nhanh hơn. Thiết kế này cho phép diện tích bề mặt tiếp xúc với khí nóng lớn hơn, giúp chuyển hóa nước thành hơi nước nhanh hơn.

Thiết kế nồi hơi ống mềm mang lại một số lợi ích đáng chú ý. Một trong những đặc điểm chính là cách bố trí lửa nằm bên ngoài các ống trong khi nước tuần hoàn bên trong. Thiết kế này giúp giảm lượng nước tiêu thụ và tăng khả năng làm nóng nhanh, cho phép nồi hơi đạt áp suất 100 psi trong vòng mười phút. Việc làm nóng nhanh giúp giảm tiêu thụ nhiên liệu. Mặc dù có các đoạn uốn cong trong ống, nồi hơi ống mềm vẫn có khả năng chịu sốc nhiệt, vì tính linh hoạt của ống giúp giảm thiểu nguy cơ hư hỏng do biến động nhiệt độ.

Nồi hơi ống mềm được thiết kế để giảm ứng suất nhiệt đồng thời cung cấp khả năng phản hồi nhanh chóng trong một thiết bị nhỏ gọn và chắc chắn. Nhiều mẫu có thể đạt áp suất lên đến 500 psig hoặc cao hơn và duy trì hiệu suất 90%. Hiệu suất và độ tin cậy của chúng khiến chúng trở thành lựa chọn ưu tiên cho các tổ chức như trường đại học, bệnh viện, tòa nhà văn phòng và nhà máy sản xuất.

Những lợi ích của nồi hơi ống nước?

Lò hơi ống nước được ưa chuộng nhờ hiệu suất cao, do tổn thất nhiệt tối thiểu nhờ sự tương tác trực tiếp giữa các ống chứa nước và khí thải. Thiết kế này cho phép chúng nhanh chóng chuyển hóa một lượng lớn nhiên liệu thành năng lượng có giá trị.

• Lò hơi ống nước với cấu hình nhiều ống có số lượng bề mặt gia nhiệt lớn hơn, giúp tăng hiệu suất và sản lượng của lò hơi.
• Nhờ sự chuyển động nhanh của nước, tốc độ truyền nhiệt cao hơn, góp phần tăng hiệu quả hoạt động của nồi hơi ống nước. Tốc độ và độ chính xác là những yếu tố then chốt giúp nồi hơi ống nước nổi bật so với các loại nồi hơi khác.
• Tất cả các loại nồi hơi ống nước đều có hiệu suất từ ​​90% trở lên, một yếu tố thiết yếu đối với việc sử dụng trong công nghiệp.
• Nồi hơi ống nước có áp suất làm việc tối đa là 250 bar hoặc 140 kg/cm².
• Mục đích sử dụng nồi hơi là để tạo ra hơi nước phục vụ cho nhiều ứng dụng công nghiệp khác nhau. Lượng hơi nước tạo ra cao giúp tăng năng suất, giảm chi phí sản xuất và cải thiện hiệu quả làm việc của công nhân. Mỗi yếu tố này đều là lý do khiến nồi hơi ống nước trở thành lựa chọn hàng đầu để tạo ra hơi nước.
• Thiết kế nhỏ gọn của nồi hơi ống nước giúp chúng dễ dàng lắp đặt, bảo trì và sửa chữa.
• Trong môi trường công nghiệp hiện nay với các quy định và tiêu chuẩn về ô nhiễm, việc sản xuất hơi nước hiệu quả và sạch là điều cần thiết. Vì nồi hơi ống nước nổi tiếng với khả năng sản xuất hơi nước sạch và đáng tin cậy, chúng hoàn toàn phù hợp với các quy trình và ứng dụng công nghiệp hiện nay.
• Lò hơi ống nước được sử dụng để cung cấp năng lượng cho các tòa nhà văn phòng lớn, trường đại học, cửa hàng bán lẻ và nhiều doanh nghiệp thương mại khác. Chúng có khả năng cung cấp năng lượng cho nhiều ứng dụng với khả năng tạo hơi nước ổn định và liên tục.
• Đối với một số ngành công nghiệp, sự thay đổi và dao động tải trọng là yếu tố quan trọng có thể ảnh hưởng đến hoạt động của nồi hơi. Khả năng thích ứng của nồi hơi ống nước cho phép dễ dàng điều chỉnh hoạt động của chúng để phù hợp với điều kiện hiện tại.
• Chìa khóa thành công của bất kỳ nồi hơi nào nằm ở sự tuần hoàn nước, đảm bảo việc thu gom, tích trữ và giải phóng hơi nước một cách hiệu quả. Thiết kế ban đầu của nồi hơi ống nước nhằm khắc phục sự cồng kềnh và chậm chạp trong quá trình sản xuất hơi nước của các loại nồi hơi khác. Mục tiêu đó đã được đáp ứng và vượt qua bởi các thiết kế nồi hơi ống nước hiện đại.

Phần kết luận

• Nồi hơi ống nước là loại nồi hơi có một hệ thống ống dẫn nước tuần hoàn, được đun nóng bằng lửa trong buồng đốt nằm bên dưới các ống.
• Nhiên liệu cho nồi hơi ống nước là khí tự nhiên, propan, than đá, dầu diesel hoặc dầu sưởi, được đốt trong buồng đốt hoặc lò để tạo ra khí nóng làm nóng các ống và nước.
• Có rất nhiều loại nồi hơi ống nước, mỗi loại được thiết kế để đáp ứng nhu cầu cụ thể của một ứng dụng hoặc ngành công nghiệp. Hiệu quả hoạt động và khả năng tuân thủ các quy định về ô nhiễm đã khiến chúng trở thành loại nồi hơi được sử dụng phổ biến nhất.
• Lò hơi ống nước được phân loại theo loại nhiên liệu đốt, yếu tố quyết định chi phí vận hành. Trong những năm qua, nhiều loại nhiên liệu đã bị loại bỏ do tác động đến môi trường, một yếu tố ngày càng trở nên quan trọng trong thế kỷ ²¹ .
• Trong thị trường nồi hơi công nghiệp và tiện ích, nồi hơi ống nước được ưa chuộng vì chúng có áp suất thiết kế lên đến 2000 psig, nhiệt độ lên đến 1000°F (537,78°C) và công suất lên đến 500.000 lbs/giờ.
