Lò hơi cao áp: Các loại, đặc điểm và nguồn nhiệt

Lò hơi cao áp hoạt động ở áp suất từ ​​80 bar trở lên và thường được sử dụng trong các nhà máy nhiệt điện để sản xuất điện. Loại lò hơi này chuyển hóa nước thành hơi nước thông qua năng lượng nhiệt bên trong các ống chứa đầy nước, được đặt trong một vỏ kim loại bền chắc. Hơi nước được tạo ra sau đó được sử dụng để vận hành các loại máy móc khác nhau.

Đặc điểm nổi bật của nồi hơi cao áp là khả năng tạo ra áp suất đáng kể, phân biệt nó với các loại nồi hơi khác. Áp suất và hơi nước này được tạo ra bằng cách đốt các nhiên liệu như than đá, khí tự nhiên hoặc dầu mỏ. Khí được làm nóng sẽ tuần hoàn bằng đối lưu tự nhiên hoặc được đẩy bởi máy bơm. Việc sử dụng máy bơm ly tâm để tuần hoàn cưỡng bức làm tăng tốc độ bay hơi lên đến 210 kPa (kilopascal) trên mỗi centimet vuông, vì đối lưu tự nhiên không đủ để tạo ra áp suất cao cần thiết.

Nồi hơi cao áp có nhiều loại khác nhau, chẳng hạn như máy phát điện hơi nước và nồi hơi điện, và có nhiều kiểu thiết kế, bao gồm kiểu đứng, nằm ngang, khí đốt, ống nước và ống lửa. Đặc điểm chung của các loại nồi hơi này là việc sử dụng các ống có đường kính nhỏ, giúp tăng diện tích bề mặt gia nhiệt và nâng cao hiệu quả truyền nhiệt.

Trong nồi hơi ống lửa, khí nóng di chuyển qua các ống ngâm trong nước, làm tăng nhiệt độ của nước để tạo ra hơi nước, như được minh họa trong hình ảnh bên dưới.

Các loại nồi hơi cao áp khác nhau?

Hầu hết các nồi hơi công nghiệp hoạt động dựa trên nguyên lý cơ bản là chuyển đổi nước nóng thành hơi nước để tạo ra năng lượng, sưởi ấm hoặc phục vụ các quy trình công nghiệp. Sự khác biệt giữa các loại nồi hơi khác nhau, đặc biệt là nồi hơi cao áp, nằm ở cấu trúc hình học, vị trí buồng đốt (bên ngoài hoặc bên trong), áp suất hơi hoạt động, cơ chế tuần hoàn nước, số lượng ống, phương pháp truyền nhiệt và hệ thống tuần hoàn khí thải.

Hướng lắp đặt hình học của nồi hơi có thể nằm ngang hoặc nghiêng, mỗi thiết kế đều ảnh hưởng đến hiệu suất và kích thước của nồi hơi. Vị trí của buồng đốt cũng rất quan trọng: một số nồi hơi có lửa đặt bên trong (đốt trong), trong khi những nồi hơi khác đặt ngọn lửa bên ngoài (đốt ngoài), tùy thuộc vào yêu cầu năng lượng và không gian. Nồi hơi chủ yếu được phân loại dựa trên định mức áp suất: những nồi hơi tạo ra áp suất trên 80 MPa được phân loại là nồi hơi cao áp, trong khi những nồi hơi hoạt động dưới 80 MPa thuộc loại nồi hơi thấp áp. Nồi hơi hơi nước cao áp rất cần thiết cho các ứng dụng như nhà máy nhiệt điện, chế biến hóa chất và sản xuất quy mô lớn, nơi cả hiệu suất và công suất hơi nước lớn đều là yêu cầu bắt buộc.

Các loại tuần hoàn nước bao gồm tuần hoàn cưỡng bức (sử dụng bơm để chủ động đẩy nước qua hệ thống) và tuần hoàn tự nhiên (dựa vào dòng đối lưu). Các phương pháp tuần hoàn này ảnh hưởng đáng kể đến tốc độ trao đổi nhiệt và điều khiển hoạt động của nồi hơi. Tuần hoàn khí – tùy thuộc vào loại ống dẫn – tạo nên sự khác biệt giữa nồi hơi ống lửa (nơi khí đốt nóng đi qua các ống được bao quanh bởi nước) và nồi hơi ống nước (nơi nước chảy qua các ống được làm nóng từ bên ngoài bằng khí nóng). Các nồi hơi hiệu suất cao hiện đại thường sử dụng thiết kế ống nước để tạo hơi nước nhanh hơn ở áp suất hoạt động cao, phù hợp cho các nhà máy điện và hệ thống cung cấp hơi nước công nghiệp.

Lò hơi có thể bao gồm cấu hình một ống hoặc nhiều ống. Ví dụ, lò hơi Cornish truyền thống có một ống đốt duy nhất, trong khi các lò hơi nhiều ống tiên tiến sử dụng nhiều ống để tối đa hóa diện tích bề mặt và tăng cường truyền nhiệt, dẫn đến hiệu suất nhiệt cao hơn. Thiết kế nhiều ống được ưa chuộng cho các ứng dụng đòi hỏi cao do tốc độ sản xuất hơi nước được cải thiện và độ tin cậy cao hơn.

Các loại nồi hơi cao áp

Lò hơi La Mont

Lò hơi Lamont là loại lò hơi ống nước đối lưu cưỡng bức nổi tiếng về hiệu suất đáng tin cậy trong các nhà máy điện và môi trường công nghiệp yêu cầu tạo hơi nước nhanh chóng. Nó sử dụng bơm ly tâm để tuần hoàn nước với tốc độ cao qua các ống có đường kính nhỏ, giảm đáng kể nguy cơ đóng cặn và ứng suất nhiệt. Các bộ phận quan trọng bao gồm bộ tiết kiệm nhiệt (cải thiện hiệu suất nhiên liệu), bộ gia nhiệt sơ bộ không khí, trống hơi, bộ siêu nhiệt và bộ phận bay hơi. Trong hệ thống này, nước được tuần hoàn từ bộ tiết kiệm nhiệt và bộ gia nhiệt sơ bộ đến trống lò hơi, nơi nước cấp được tách ra và phân phối hiệu quả vào các ống bay hơi bằng một bộ phân phối có trang bị vòi phun.

Thùng nồi hơi đóng vai trò như một bộ tách hơi, tách hơi nước khỏi nước để ngăn hơi nước ẩm tiếp xúc với các thiết bị nhạy cảm như tuabin. Hơi nước đã tách sau đó được dẫn đến bộ siêu nhiệt, nơi nó được làm nóng thêm đến trạng thái siêu nhiệt – điều cực kỳ quan trọng để giảm thiểu độ ẩm và ngăn ngừa sự ăn mòn cánh tuabin. Những đặc điểm này làm cho nồi hơi La Mont trở thành lựa chọn ưu tiên cho các nhà máy điện hơi nước áp suất cao, nơi độ tin cậy và hiệu quả vận hành là vô cùng quan trọng.

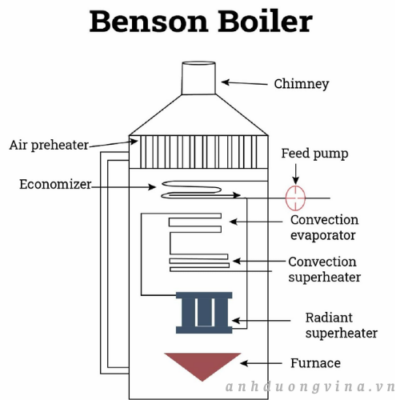

Lò hơi Benson

Lò hơi Benson có một số tính năng tiên tiến tương tự như lò hơi Lamont, chẳng hạn như hệ thống tuần hoàn cưỡng bức và cấu trúc ống nước. Tuy nhiên, nó hoạt động dưới áp suất siêu tới hạn và không cần bộ tách hơi hoặc thùng chứa hơi, do đó được coi là thiết kế lò hơi kiểu một chiều. Trong lò hơi Benson, nước cấp được nén đến áp suất vượt quá áp suất tới hạn của nước, loại bỏ sự phân biệt pha điển hình giữa chất lỏng và hơi nước, đồng thời ngăn ngừa sự hình thành bọt khí. Quá trình siêu tới hạn này cho phép giảm ứng suất luyện kim, tăng tốc độ truyền nhiệt và nâng cao hiệu suất nhiệt.

Các bộ phận chính tương tự như trong thiết kế của Lamont, bao gồm bộ gia nhiệt không khí, bộ tiết kiệm nhiệt, bộ siêu nhiệt, bộ bay hơi và buồng đốt có thể được đặt theo chiều dọc hoặc chiều ngang. Khả năng tạo ra hơi nước khô, chất lượng cao với thời gian khởi động nhanh của nồi hơi Benson khiến nó trở nên lý tưởng cho các nhà máy nhiệt điện và nhà máy chu trình hỗn hợp hiện đại đang tìm cách tối ưu hóa quá trình chuyển đổi nhiên liệu thành hơi nước và giảm chi phí vận hành.

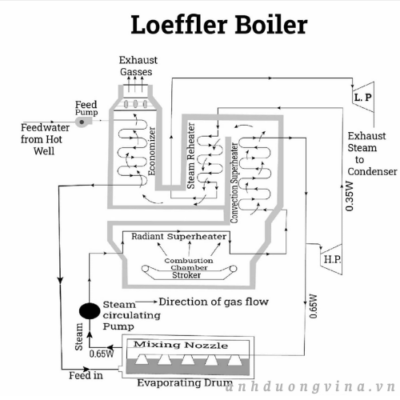

Lò hơi Loeffler

Lò hơi Loeffler được thiết kế để khắc phục những hạn chế thường gặp ở các lò hơi áp suất cao khác, bao gồm sự tích tụ muối và cặn trên bề mặt ống nước làm cản trở quá trình truyền nhiệt. Bằng cách sử dụng tuần hoàn hơi nước siêu nhiệt bên trong thay vì nước cấp, lò hơi Loeffler giải quyết hiệu quả các vấn đề đóng cặn và kéo dài tuổi thọ lò hơi. Nước áp suất cao trong các ống nước được chuyển hóa thành hơi nước thông qua gia nhiệt bức xạ trước khi đi vào hệ thống siêu nhiệt.

Được trang bị cả bộ siêu nhiệt bức xạ và đối lưu, nồi hơi Loeffler đảm bảo nhiệt độ và chất lượng hơi nước tối đa trước khi cung cấp hơi nước cho tuabin hoặc các thiết bị xử lý khác. Bộ siêu nhiệt bức xạ hấp thụ năng lượng trực tiếp từ ngọn lửa đốt cháy, trong khi bộ siêu nhiệt đối lưu sử dụng nhiệt từ khí thải để nâng cao hơn nữa nhiệt độ hơi nước. Thiết kế siêu nhiệt kép này, cùng với hệ thống tuần hoàn nước cấp mạnh mẽ, mang lại hiệu quả sản xuất hơi nước đáng tin cậy cho các ứng dụng đòi hỏi cao như phát điện và chế biến hóa dầu.

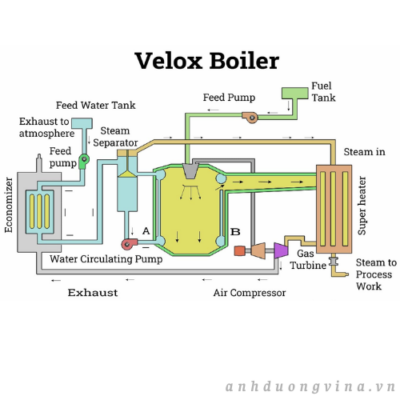

Lò hơi Velox

Lò hơi Velox là loại lò hơi ống nước tuần hoàn cưỡng bức tốc độ cao, được thiết kế để tạo ra hơi nước nhanh chóng với công suất lớn trong các ngành công nghiệp điện và chế biến. Đặc điểm nổi bật của lò hơi Velox là việc sử dụng máy nén dẫn động bằng tuabin khí để cung cấp khí nén vào buồng đốt, cho phép khí thải đạt vận tốc gần bằng tốc độ âm thanh. Vận tốc cực cao này giúp tăng cường đáng kể tốc độ truyền nhiệt giữa khí nóng và nước chứa trong các ống xung quanh.

Nước nóng và hơi nước tạo thành được tách ra trong bộ tách nước chuyên dụng, sau đó được xử lý tiếp trong bộ siêu nhiệt sử dụng khí thải. Khả năng đáp ứng nhanh chóng với sự thay đổi tải, kích thước nhỏ gọn và khả năng tạo ra hơi nước áp suất cao, nhiệt độ cao khiến nồi hơi Velox phù hợp với các nhà máy đồng phát điện công nghiệp, sản xuất hóa chất và các địa điểm yêu cầu cung cấp hơi nước hiệu quả, tốc độ cao.

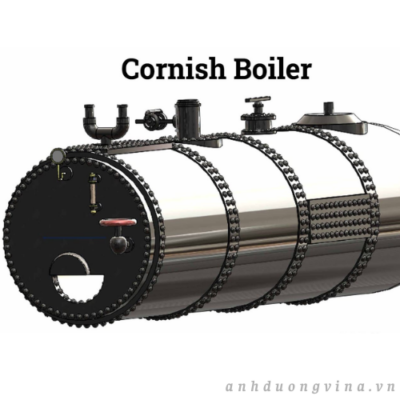

Lò hơi Cornish

Lò hơi Cornish là một loại lò hơi ống lửa cổ điển với một ống khói dài nằm ngang duy nhất được bao quanh bởi một vỏ hình trụ chứa đầy nước. Mặc dù thường được coi là lò hơi áp suất thấp, một số cải tiến hiện đại cho phép ứng dụng ở áp suất trung bình. Thiết kế đơn giản của lò hơi Cornish—với ghi lò đốt nhiên liệu rắn, một ống lửa lớn duy nhất và một vòm hơi đơn giản—giúp vận hành và bảo trì dễ dàng.

Trong quá trình hoạt động, nhiên liệu được đưa vào ghi lò, nơi quá trình đốt cháy tạo ra khí nóng chảy qua ống lửa trung tâm, truyền nhiệt cho nước xung quanh và tạo ra hơi nước. Mặc dù ít phổ biến trong các ứng dụng áp suất cao hiện đại, nồi hơi Cornish được đánh giá cao về kết cấu chắc chắn, ý nghĩa lịch sử và sự phù hợp cho nhu cầu sưởi ấm công nghiệp quy mô nhỏ và nhu cầu hơi nước trong các quy trình sản xuất.

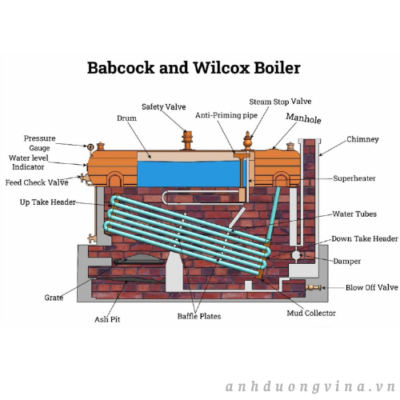

Lò hơi Babcock và Wilcox

Lò hơi Babcock and Wilcox được xem là chuẩn mực trong thiết kế lò hơi ống nước công nghiệp, được công nhận về hiệu quả, độ tin cậy và khả năng mở rộng. Lò hơi nằm ngang, đốt ngoài này sử dụng sự tuần hoàn tự nhiên để đưa nước chảy qua mạng lưới các ống nghiêng được làm nóng bởi khí thải nóng. Nước được dẫn đến các ống lò hơi thông qua một ống góp và được tuần hoàn theo hình zigzag, nhờ các tấm chắn giúp tăng khả năng tiếp xúc với khí thải để truyền nhiệt tốt hơn.

Hơi nước sinh ra sẽ bốc lên ống góp và được thu gom trong thùng chứa hơi, nơi các giọt nước lẫn trong hơi sẽ được loại bỏ bằng thiết bị chống mồi. Hơi nước khô thu được sau đó được siêu nhiệt trước khi được dẫn đến tuabin hoặc sử dụng trong các quy trình công nghiệp. Cấu trúc dạng mô-đun, các tính năng an toàn mạnh mẽ và công suất hơi nước cao của nồi hơi Babcock and Wilcox khiến nó trở thành lựa chọn hàng đầu cho các nhà máy nhiệt điện, chế biến công nghiệp và động cơ đẩy hàng hải, nơi cần có hơi nước áp suất cao liên tục và đáng tin cậy.

Cách chọn nồi hơi cao áp phù hợp cho ứng dụng của bạn

Việc lựa chọn nồi hơi cao áp tối ưu phụ thuộc vào một số yếu tố quan trọng, bao gồm áp suất và công suất hơi nước yêu cầu, loại nhiên liệu (khí tự nhiên, than đá, dầu mỏ hoặc nhiên liệu thay thế), yêu cầu ứng dụng (như gia nhiệt công nghiệp, phát điện hoặc sản xuất nhiệt điện kết hợp), và các yếu tố cụ thể tại địa điểm như không gian sẵn có và độ dễ bảo trì. Đối với các hệ thống hơi nước công nghiệp quy mô lớn, nồi hơi ống nước —như các thiết kế của Lamont, Benson, Loeffler và Babcock & Wilcox—thường được ưa chuộng vì khả năng truyền nhiệt tốt hơn, khả năng khởi động nhanh và phù hợp để tạo ra hơi nước siêu nhiệt ở áp suất cao. Trong khi đó, nồi hơi ống lửa như thiết kế Cornish phù hợp nhất trong các môi trường nhỏ hơn, nhu cầu thấp hơn do tính đơn giản và độ bền của chúng.

Khi đánh giá các nhà sản xuất hoặc nhà cung cấp nồi hơi, hãy xem xét các yếu tố như hiệu suất nồi hơi, tuân thủ quy định về khí thải (bao gồm NOx và SOx), hỗ trợ sau bán hàng và khả năng cung cấp các giải pháp kỹ thuật tùy chỉnh. Điều quan trọng nữa là phải đánh giá chi phí vòng đời – bao gồm mức tiêu thụ năng lượng, bảo trì nồi hơi định kỳ và thời gian ngừng hoạt động dự kiến ​​– cùng với khoản đầu tư ban đầu. Việc lựa chọn nguồn cung đáng tin cậy từ các nhà sản xuất nồi hơi hàng đầu trong ngành đảm bảo hệ thống của bạn đáp ứng cả yêu cầu về hiệu suất và quy định, hỗ trợ vận hành an toàn, tiết kiệm chi phí và có trách nhiệm với môi trường.

Để được hướng dẫn chi tiết hơn, hãy tham khảo các hướng dẫn mua hàng cụ thể, tư vấn với các kỹ sư ứng dụng hoặc xem xét các nghiên cứu điển hình về lắp đặt nồi hơi trong từng lĩnh vực cụ thể.

Đặc điểm của nồi hơi áp suất cao?

Nồi hơi cao áp đóng vai trò quan trọng trong việc sản xuất hơi nước công nghiệp và các nhà máy điện, mang lại những đặc tính và lợi ích riêng biệt, giúp chúng nổi bật trong lĩnh vực sản xuất năng lượng nhiệt. Thiết kế tiên tiến của chúng đảm bảo chuyển đổi năng lượng hiệu quả cao, sản lượng hơi nước mạnh mẽ và tiêu chuẩn an toàn vận hành vượt trội. Các yếu tố chính như loại nhiên liệu, kiểm soát khí thải, hiệu suất nhiệt và đốt cháy, và độ tin cậy của hệ thống quyết định hiệu suất, chi phí vận hành và tác động đến môi trường của chúng. Hiểu rõ những đặc điểm thiết yếu này là rất quan trọng đối với các doanh nghiệp đang đánh giá nồi hơi cao áp cho hệ thống hơi nước của cơ sở mình, cho dù là trong sản xuất, gia nhiệt quy trình, phát điện hay các ứng dụng đồng phát điện.

Đặc điểm của nồi hơi áp suất cao

Sức mạnh của hơi nước

Nước giãn nở khoảng 1.600 lần khi chuyển thành hơi nước, cho phép nó truyền tải một lượng lớn năng lượng nhiệt. Đặc tính đáng chú ý này làm cho nước và hơi nước trở thành môi chất truyền nhiệt hiệu quả và tiết kiệm cho hệ thống nồi hơi. Nồi hơi cao áp được thiết kế để đun nóng nước và tạo ra hơi nước ở áp suất thường vượt quá 15 psi; các thiết bị cao áp công nghiệp thường hoạt động ở mức 160 psig hoặc cao hơn. Khả năng này làm cho nồi hơi hơi nước cao áp đặc biệt cần thiết trong các ngành công nghiệp yêu cầu cung cấp hơi nước nhanh chóng, ổn định và mạnh mẽ, bao gồm các nhà máy điện, chế biến hóa chất và sản xuất thực phẩm và đồ uống.

Hiệu suất đốt cháy

Hiệu suất đốt cháy đo lường mức độ hiệu quả chuyển hóa năng lượng nhiên liệu thành nhiệt năng sử dụng được trong buồng đốt, khác với tổn thất ống khói, liên quan đến nhiệt lượng bị mất trong khí thải. Lò hơi cao áp được thiết kế để tối ưu hóa việc sử dụng nhiên liệu, giảm thiểu nhiên liệu chưa cháy và khí thải như NOx và CO2. Bằng cách hoạt động với lượng không khí dư từ 15 đến 20%, các lò hơi này đạt được quá trình đốt cháy nhiên liệu gần như hoàn toàn, dẫn đến hiệu suất lò hơi được tối ưu hóa, giảm chi phí nhiên liệu và giảm phát thải khí nhà kính — điều cực kỳ quan trọng đối với các cơ sở đang tìm kiếm hệ thống hơi nước tiết kiệm năng lượng và tuân thủ các quy định về môi trường.

Hiệu suất nhiệt

Hiệu suất nhiệt cho biết mức độ hiệu quả của bộ trao đổi nhiệt trong nồi hơi trong việc truyền năng lượng từ quá trình đốt cháy đến môi chất gia nhiệt—nước hoặc hơi nước—mà không tính đến tổn thất do bức xạ và đối lưu. Các mẫu nồi hơi cao áp hiện đại được thiết kế để đạt hiệu suất nhiệt cao với xếp hạng hiệu suất gần hoặc trên 95%, đảm bảo giảm thiểu lãng phí năng lượng và giúp các doanh nghiệp đáp ứng các quy định tiết kiệm năng lượng nghiêm ngặt hơn. Mức hiệu suất cao này hỗ trợ hoạt động bền vững trong các lĩnh vực như hóa dầu, lọc dầu và hệ thống sưởi ấm khu vực.

Hiệu suất chuyển đổi nhiên liệu thành hơi nước

Hiệu suất chuyển đổi nhiên liệu thành hơi nước, được đánh giá theo tiêu chuẩn ASME Power Test Code, đo lường tỷ lệ giữa lượng nhiệt (BTU) đầu ra trong hơi nước tạo ra và lượng nhiệt (BTU) đầu vào từ nhiên liệu. Chỉ số quan trọng này phản ánh hiệu suất sử dụng nhiên liệu tổng thể của nồi hơi và ảnh hưởng trực tiếp đến hiệu quả chi phí của việc sản xuất hơi nước công nghiệp. Nồi hơi cao áp thường đạt hiệu suất chuyển đổi nhiên liệu thành hơi nước khoảng 95%, đảm bảo sản lượng hơi nước vượt trội cho mỗi đơn vị nhiên liệu tiêu thụ. Việc lựa chọn mô hình nồi hơi tối ưu hóa tỷ lệ này là rất quan trọng đối với các nhà máy hướng đến mục tiêu giảm chi phí năng lượng và lượng khí thải carbon.

Nhiệt độ ống khói và tổn thất

Nhiệt độ ống khói đề cập đến lượng nhiệt bị mất qua khí thải thoát ra khỏi hệ thống lò hơi. Nhiệt độ ống khói cao cho thấy sự thất thoát năng lượng đáng kể, do đó việc giảm thiểu thất thoát nhiệt qua ống khói là rất cần thiết để vận hành hiệu quả. Hệ thống lò hơi áp suất cao quản lý lưu lượng không khí và tối ưu hóa quá trình đốt cháy để giữ nhiệt độ ống khói ở mức thấp, từ đó tiết kiệm năng lượng nhiệt. Việc lựa chọn nhiên liệu và điều chỉnh đầu đốt phù hợp cũng ảnh hưởng đến thất thoát nhiệt qua ống khói, với khí tự nhiên và nhiên liệu có hàm lượng lưu huỳnh thấp thường cho lượng khí thải qua ống khói thấp hơn so với đầu đốt dầu hoặc than đá.

Các kỹ sư và đội ngũ bảo trì thường xuyên đo lường và giám sát nhiệt độ ống khói, tận dụng các hệ thống điều khiển tiên tiến và bộ tiết kiệm năng lượng để thu hồi và tái sử dụng nhiệt từ khí thải. Cách tiếp cận này giúp cải thiện đáng kể hiệu quả tổng thể của hệ thống và giảm chi phí vận hành liên quan đến việc sử dụng nhiên liệu.

Lượng không khí dư thừa

Để quá trình đốt cháy nhiên liệu hoàn toàn, các đầu đốt lò hơi cần lượng không khí dư từ 15 đến 20% để loại bỏ nguy cơ hình thành khí carbon monoxide. Tuy nhiên, quá nhiều không khí dư sẽ làm tăng nhiệt độ khí thải và tổn thất ở ống khói, làm giảm hiệu suất tổng thể của lò hơi. Các lò hơi cao áp tiên tiến sử dụng hệ thống quản lý đầu đốt chính xác để tối ưu hóa tỷ lệ không khí/nhiên liệu và giảm thiểu lãng phí năng lượng. Việc lắp đặt bộ trao đổi nhiệt tiết kiệm được khuyến nghị để thu hồi nhiệt thải từ khí thải, giúp tăng thêm hiệu quả năng lượng, giảm phát thải và tiết kiệm chi phí vận hành.

Tổn thất do bức xạ và đối lưu

Tổn thất bức xạ và đối lưu thể hiện lượng nhiệt tỏa ra từ các bề mặt bên ngoài của nồi hơi và đường ống dẫn nước nóng hoặc hơi nước ra môi trường xung quanh. Lượng nhiệt tổn thất này thay đổi tùy thuộc vào kích thước, thiết kế và mức áp suất của nồi hơi. Cách nhiệt và bao che đúng cách giúp tiết kiệm năng lượng bằng cách giảm thiểu các tổn thất này. Theo các thực tiễn tốt nhất và hướng dẫn của ABMA (Hiệp hội các nhà sản xuất nồi hơi Hoa Kỳ), các kỹ sư sử dụng biểu đồ tổn thất bức xạ để ước tính và giảm thiểu sự thất thoát nhiệt. Giảm diện tích bề mặt nồi hơi tiếp xúc với không khí xung quanh cũng hỗ trợ hoạt động hiệu quả và giảm chi phí bảo trì.

Đối với các ngành công nghiệp hoạt động trong điều kiện khí hậu khắc nghiệt hoặc có hệ thống lắp đặt ngoài trời, việc đầu tư vào vật liệu cách nhiệt và chống chịu thời tiết chất lượng cao cho nồi hơi và đường ống liên quan sẽ giúp tiết kiệm năng lượng và bảo vệ tính toàn vẹn của hệ thống.

Bề mặt gia nhiệt

Việc nấu nướng và truyền nhiệt hiệu quả phụ thuộc vào việc tối đa hóa diện tích bề mặt gia nhiệt của nồi hơi. Diện tích bề mặt gia nhiệt lớn hơn cho phép tạo ra nhiều hơi nước hơn trong một đơn vị thời gian, thường đạt từ 5 đến 7,5 lbm/giờ hơi nước trên mỗi foot vuông diện tích bề mặt gia nhiệt trong hầu hết các mẫu nồi hơi thương mại. Hiểu được mối quan hệ giữa công suất hơi nước và kích thước bề mặt gia nhiệt là rất quan trọng đối với các nhà thiết kế và kỹ sư thiết kế phòng nồi hơi áp suất cao để đạt được năng suất và hiệu quả tối đa.

Đường dẫn khí thải

Số lượng đường dẫn khí thải trong nồi hơi trước khi khí thải thoát ra ngoài có ảnh hưởng rất lớn đến tốc độ truyền nhiệt và hiệu suất nhiệt. Nồi hơi cao áp nhiều đường dẫn tạo ra nhiều cơ hội hơn để nhiệt được hấp thụ vào nước hoặc hơi nước, từ đó tối đa hóa khả năng thu hồi nhiệt và cải thiện hiệu quả sử dụng nhiên liệu. Bằng cách tăng số lượng đường dẫn khí thải, các nhà sản xuất có thể đạt được hiệu suất đốt cháy cao hơn và giảm tác động môi trường của nồi hơi công nghiệp.

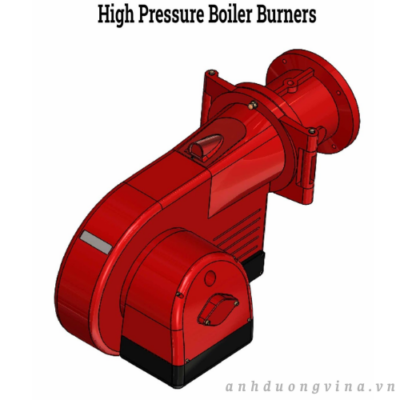

Đầu đốt

Bộ đốt là trái tim của hệ thống đốt cháy trong nồi hơi, quyết định việc sử dụng nhiên liệu, mức độ phát thải và hiệu suất tổng thể của hệ thống. Việc tích hợp công nghệ bộ đốt tiên tiến và điều khiển quá trình đốt cháy chính xác là rất cần thiết để tối ưu hóa sự pha trộn không khí-nhiên liệu, giảm lượng không khí dư thừa và giảm phát thải NOx và CO2. Bộ đốt nồi hơi áp suất cao phải được lựa chọn dựa trên loại nhiên liệu, công suất hơi mong muốn, tỷ lệ điều chỉnh công suất và các yêu cầu vận hành để đạt được các mục tiêu về năng lượng và môi trường. Bảo trì, hiệu chỉnh và nâng cấp bộ đốt định kỳ góp phần vào hiệu suất bền vững và tiết kiệm chi phí lâu dài.

Những lưu ý bổ sung đối với nồi hơi áp suất cao

Khi đánh giá việc lựa chọn nồi hơi cao áp cho cơ sở của bạn, hãy xem xét các yếu tố cụ thể của ứng dụng như nhu cầu hơi nước, biến động tải, sự ổn định nguồn cung cấp nhiên liệu và các quy định về khí thải. Các nồi hơi hơi nước cao áp hiện đại cung cấp một loạt các tính năng như điều khiển tự động, khóa an toàn, giám sát tiên tiến và bộ tiết kiệm năng lượng tích hợp, tất cả được thiết kế để tối đa hóa năng suất và đảm bảo tuân thủ các quy định. Những cải tiến này giúp người dùng cuối trong công nghiệp và thương mại đạt được khả năng gia nhiệt quy trình đáng tin cậy, cải thiện tính linh hoạt trong vận hành và tuổi thọ cao, đồng thời giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.

Nên so sánh cẩn thận giữa nồi hơi áp suất cao và nồi hơi áp suất thấp khi ưu tiên yếu tố an toàn, hiệu quả năng lượng hoặc tuân thủ các tiêu chuẩn như ASME, giấy phép chất lượng không khí EPA hoặc chứng nhận ISO.



Câu hỏi thường gặp

Nồi hơi áp suất cao được định nghĩa như thế nào?

Lò hơi cao áp hoạt động ở áp suất từ ​​80 bar trở lên, chuyển hóa nước thành hơi nước một cách hiệu quả để phát điện hoặc sử dụng trong công nghiệp. Đặc điểm nổi bật của nó là tạo ra áp suất hơi nước đáng kể thông qua các phương pháp truyền nhiệt tiên tiến và tuần hoàn nước cưỡng bức.

Các loại nồi hơi cao áp chính là gì?

Các loại nồi hơi cao áp chính bao gồm Lamont, Benson, Loeffler, Velox (tất cả đều là nồi hơi ống nước) và nồi hơi ống lửa Cornish cổ điển. Mỗi thiết kế khác nhau về phương pháp tuần hoàn nước, hướng đặt, tách hơi nước và hiệu suất truyền nhiệt.

Lò hơi cao áp ống nước và lò hơi cao áp ống lửa khác nhau như thế nào?

Lò hơi ống nước tuần hoàn nước qua các ống được đốt nóng từ bên ngoài bằng khí thải, cho phép tạo ra áp suất cao hơn và sinh hơi nhanh hơn. Lò hơi ống lửa dẫn khí nóng qua các ống ngâm trong nước; chúng đơn giản hơn nhưng phù hợp với áp suất và công suất thấp hơn.

Nồi hơi áp suất cao đạt được hiệu quả như thế nào?

Các loại nồi hơi cao áp hiện đại có thể đạt hiệu suất nhiệt và hiệu suất chuyển hóa nhiên liệu thành hơi nước gần hoặc trên 95%, mang lại khả năng tiết kiệm năng lượng đáng kể và giảm lượng khí thải so với các hệ thống áp suất tiêu chuẩn.

Loại nồi hơi cao áp nào là tốt nhất cho các ứng dụng công nghiệp quy mô lớn?

Đối với các hoạt động quy mô lớn, các thiết kế ống nước như Lamont, Benson, Loeffler hoặc Babcock & Wilcox được ưa chuộng do khả năng khởi động nhanh, công suất cao, hiệu quả và khả năng tạo ra hơi nước siêu nhiệt ở áp suất cao.

Làm thế nào nồi hơi áp suất cao giảm thiểu tổn thất năng lượng và khí thải?

Lò hơi áp suất cao giảm thiểu tổn thất năng lượng bằng cách tối ưu hóa quá trình đốt cháy, duy trì nhiệt độ ống khói thấp, sử dụng bộ tiết kiệm nhiệt, tỷ lệ không khí-nhiên liệu chính xác và vật liệu cách nhiệt chất lượng cao. Những biện pháp này giúp tăng hiệu quả và giảm lượng khí thải, đáp ứng các quy định môi trường nghiêm ngặt.

Các nguồn nhiệt nào được sử dụng cho nồi hơi cao áp?

Nồi hơi cao áp được phân loại dựa trên loại nhiên liệu sử dụng, điều này ảnh hưởng đáng kể đến chi phí vận hành. Việc lựa chọn nhiên liệu cũng có thể tác động đến việc tuân thủ các quy định về môi trường tùy thuộc vào quy định địa phương. Hiểu rõ các lựa chọn nhiên liệu khác nhau hiện có sẽ giúp lựa chọn được nồi hơi cao áp phù hợp nhất với nhu cầu và vị trí cụ thể.

Một xu hướng hiện nay trong việc lựa chọn nồi hơi áp suất cao là ưu tiên các mẫu có thể hoạt động với nhiều loại nhiên liệu, chẳng hạn như khí tự nhiên, propan hoặc dầu nhiên liệu số 2. Tính linh hoạt này cho phép điều chỉnh lượng nhiên liệu sử dụng khi giá cả biến động, mang lại lợi thế quan trọng trong việc quản lý chi phí nhiên liệu một cách hiệu quả.

Các loại nguồn nhiệt cho nồi hơi cao áp

Than đá

Than đá đã được sử dụng làm nhiên liệu cho lò hơi trong hơn một thế kỷ. Trong nhiều lò hơi hiện đại, than đá được nghiền thành bột mịn để cải thiện hiệu suất đốt cháy. Trong số các loại than đá khác nhau, than antraxit nổi tiếng với khả năng tỏa nhiệt cao và đặc tính cháy sạch hơn, vì nó tạo ra nhiều nhiệt hơn và ít khói hơn so với các loại than khác.



Sinh khối

Sinh khối, một loại nhiên liệu hữu cơ, ngày càng trở nên phổ biến nhờ tính chất thân thiện với môi trường và lượng khí thải thấp. Nhiên liệu sinh khối có nhiều dạng khác nhau, được mô tả bên dưới. Để thuận tiện cho việc xử lý, cấp liệu, đốt cháy, vận chuyển và lưu trữ, sinh khối thường được chế biến thành viên nén hoặc bánh ép để đạt hiệu quả cao hơn.



Vỏ trấu

Vỏ trấu ngày càng được sử dụng rộng rãi làm nhiên liệu sinh học do nguồn cung dồi dào từ phụ phẩm của quá trình sản xuất lúa gạo. Việc sử dụng vỏ trấu không chỉ giải quyết vấn đề xử lý chất thải mà còn mang lại lợi ích từ tro thu được, giàu silica. Thêm vào đó, vỏ trấu là loại nhiên liệu ít cần bảo dưỡng, không gây ra các vấn đề về ăn mòn, đóng cặn hoặc thiêu kết.



Vụn gỗ

Dăm gỗ được tạo ra bằng cách xử lý gỗ thông qua máy băm, máy này sẽ nghiền gỗ thành các kích thước phù hợp để sử dụng làm nhiên liệu. Lò hơi được thiết kế để hoạt động bằng dăm gỗ được gọi là lò hơi đa nhiên liệu, vì chúng cũng có thể đốt các viên nén được làm từ nhiều loại phế thải nông nghiệp khác nhau. Những lò hơi này được trang bị cơ chế cấp liệu đảm bảo cung cấp nhiên liệu liên tục.

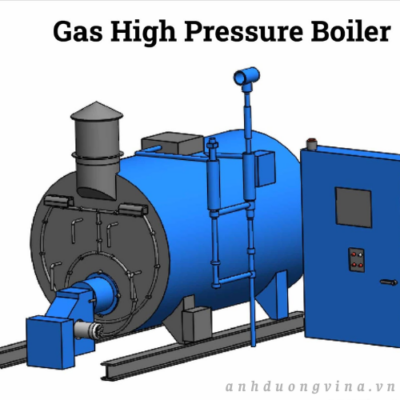

Khí đốt

Lò hơi gas có thể hoạt động bằng khí propan hoặc khí tự nhiên. Trong các hệ thống này, khí được đốt cháy trong buồng đốt để làm nóng bộ trao đổi nhiệt. Lò hơi gas là một trong những lựa chọn phổ biến và tiết kiệm chi phí nhất, cả về lắp đặt và vận hành.

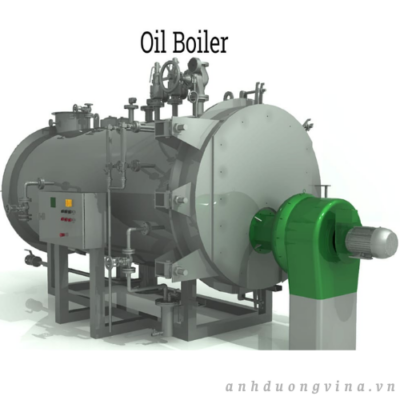

Dầu

Lò hơi dầu có nguyên lý hoạt động tương tự như lò hơi gas. Nhiên liệu được đốt cháy trong buồng đốt và làm nóng bộ trao đổi nhiệt, từ đó làm nóng nước. Lò hơi dầu không thân thiện với môi trường vì quá trình đốt dầu tạo ra khí CO2. Mặc dù có những vấn đề với lò hơi dầu, nhưng chúng có thể hiệu quả hơn, tùy thuộc vào kiểu dáng và thiết kế. Chúng cũng tốn kém hơn khi vận hành do giá dầu thô biến động.

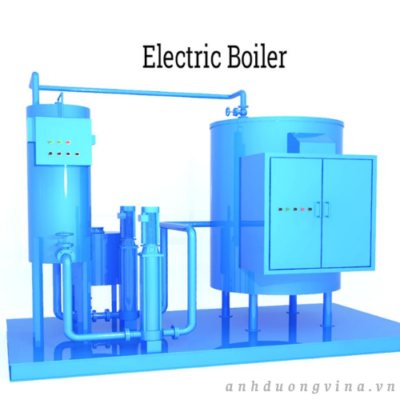

Điện

Lò hơi điện sử dụng các bộ phận gia nhiệt bằng điện để làm nóng nước trực tiếp. Mặc dù chúng không phát thải và tương đối dễ vận hành, nhưng chúng kém hiệu quả hơn và đắt hơn đáng kể so với các loại lò hơi khác. Tuy nhiên, chúng là lựa chọn tuyệt vời trong những trường hợp có quy định nghiêm ngặt về khí thải.

Cấu tạo của nồi hơi cao áp?

Hiểu rõ mục đích của nồi hơi—chủ yếu là tạo ra hơi nước từ nước—là điều vô cùng quan trọng để xây dựng nồi hơi hiệu quả. Trong môi trường công nghiệp, nồi hơi áp suất cao chủ yếu được sử dụng để sản xuất năng lượng và điện năng nhằm vận hành thiết bị và máy móc.

Mặc dù các loại nồi hơi khác nhau có thiết kế và hình dạng hình học đa dạng, nhưng hầu hết đều có chung các bộ phận, bao gồm đầu đốt, buồng đốt và bộ trao đổi nhiệt.

Để đảm bảo sản xuất năng lượng hiệu quả, nồi hơi được trang bị các phụ kiện và thiết bị cần thiết. Các phụ kiện thường bao gồm bộ tiết kiệm nhiệt, bộ siêu nhiệt, bơm cấp nước, bộ điều khiển và bộ gia nhiệt sơ bộ không khí. Các thiết bị quan trọng bao gồm van kiểm tra cấp nước, van chặn hơi, nút chảy, van xả đáy, van an toàn quan trọng và thiết bị đo mực nước.

Các thành phần cơ bản của nồi hơi

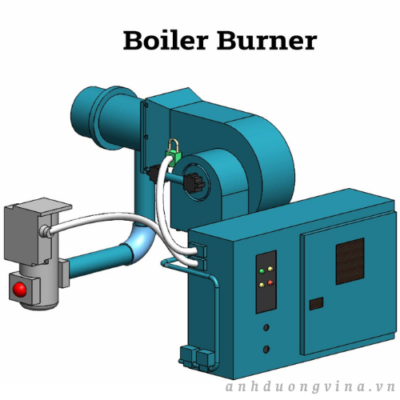

Đầu đốt

Bộ đốt đóng vai trò là nguồn nhiệt chính cho lò hơi. Nó hoạt động dựa trên tín hiệu từ bộ điều nhiệt kiểm soát quá trình sản sinh nhiệt. Đối với nhiên liệu lỏng, chẳng hạn như dầu, bộ đốt sử dụng vòi phun để phun nhiên liệu thành dạng hơi, sau đó được đốt cháy. Đối với nhiên liệu rắn như gỗ, than và sinh khối, các vật liệu này được đưa vào vỉ nướng bên trong buồng đốt, nơi chúng được đốt cháy để tạo ra nhiệt.



Buồng đốt

Buồng đốt, còn được gọi là hộp đốt, là nơi nhiên liệu được đốt cháy. Được chế tạo từ gang hoặc thép, nó có thể chịu được nhiệt độ cực cao. Buồng đốt được bịt kín để giữ nhiệt giữa các chu kỳ đốt, giúp tăng hiệu quả. Nhiệt lượng sinh ra trong buồng đốt được truyền đến bộ trao đổi nhiệt.

Vỉ lò sưởi

Vỉ nướng là một bệ nằm bên trong buồng đốt, nơi đặt các nhiên liệu rắn như gỗ và than để đốt. Vỉ nướng có các thanh được bố trí cách nhau để cho phép luồng không khí lưu thông, điều cần thiết để duy trì sự cháy và đốt cháy nhiên liệu một cách hiệu quả.

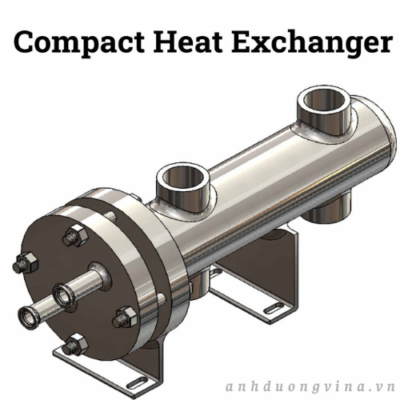

Bộ trao đổi nhiệt

Vai trò của bộ trao đổi nhiệt là truyền nhiệt từ khí thải của quá trình đốt cháy sang nước mà không cần tiếp xúc trực tiếp. Trong nồi hơi, điều này bao gồm việc truyền nhiệt qua các đường ống từ khí nóng được tạo ra trong buồng đốt. Bộ trao đổi nhiệt rất quan trọng để chuyển hóa nước thành hơi nước trong nồi hơi.



Trống hơi nước

Thùng chứa hơi nước đóng vai trò như một thiết bị tách hỗn hợp hơi nước. Hơi nước thoát ra khỏi thùng chứa ở phía trên và được dẫn đến bộ siêu nhiệt, trong khi nước được loại bỏ ở phía dưới. Quá trình tách diễn ra trong hai giai đoạn: sơ cấp và thứ cấp. Giai đoạn sơ cấp tách phần lớn hơi nước khỏi nước, trong khi giai đoạn thứ cấp, sử dụng thiết bị lọc tách, thu giữ bất kỳ giọt nước còn lại nào để đảm bảo hơi nước càng khô càng tốt.

Phụ kiện nồi hơi

Các phụ kiện nồi hơi không được lắp đặt trực tiếp trên nồi hơi nhưng lại cần thiết để nồi hơi hoạt động hiệu quả.

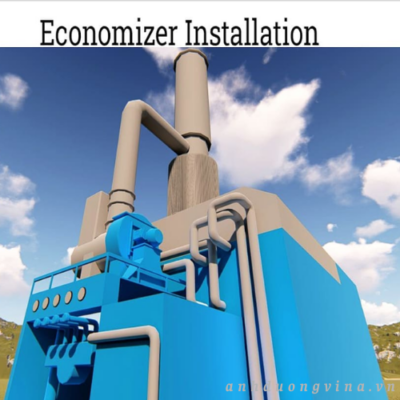

Bộ tiết kiệm

Bộ trao đổi nhiệt là nơi nước đi vào nồi hơi và nhiệt độ của nó được tăng lên nhờ khí thải. Đây là thiết bị tiết kiệm năng lượng giúp nâng cao hiệu quả hệ thống bằng cách làm nóng trước nước, từ đó giảm tiêu thụ nhiên liệu và giảm chi phí vận hành.

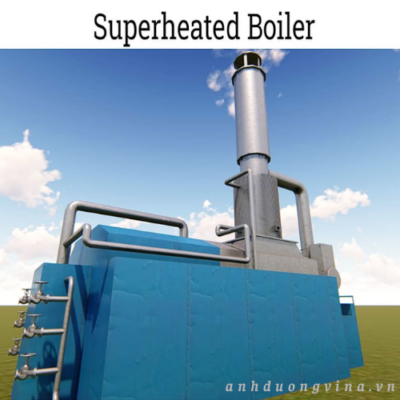

Bộ siêu nhiệt

Hơi nước do nồi hơi tạo ra thường ẩm hoặc bão hòa, chứa các giọt nước có hại. Vai trò của bộ siêu nhiệt là làm nóng thêm hơi nước để loại bỏ các giọt nước này, đảm bảo hơi nước khô và siêu nhiệt để đạt hiệu suất tối ưu.

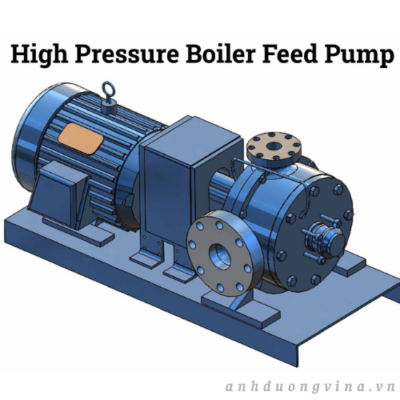

Bơm cấp liệu

Máy bơm cấp nước cho nồi hơi cung cấp nước cho nồi hơi với tốc độ phù hợp với lượng hơi nước được tạo ra. Trong các nồi hơi hiện đại, máy bơm ly tâm thường được sử dụng cho mục đích này.



Bộ điều khiển lò hơi

Bộ điều khiển lò hơi giám sát hoạt động của lò hơi, phát hiện các bất thường và đảm bảo chức năng hoạt động đúng cách. Chúng quản lý bộ điều chỉnh nhiệt độ nước (aquastat) để điều tiết nhiệt độ nước, ngăn ngừa hiện tượng đốt quá mức. Ngoài ra, bộ điều khiển còn giám sát mực nước và tốc độ cấp nước để tránh tình trạng mực nước thấp, có thể dẫn đến quá nhiệt và đốt thường xuyên.

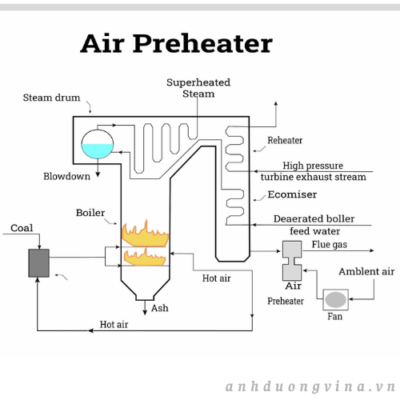

Bộ làm nóng không khí sơ bộ

Bộ gia nhiệt sơ bộ không khí (APH) sử dụng khí thải đã được thu hồi để làm nóng không khí đi vào, giúp tăng hiệu suất nhiệt của lò hơi. Sau khi truyền nhiệt cho không khí, khí thải nguội đi và được dẫn vào ống khói. Bộ gia nhiệt sơ bộ không khí có hai loại: loại thu hồi nhiệt và loại tái sinh.

Phụ kiện lắp đặt nồi hơi

Các bộ phận lắp đặt lò hơi rất quan trọng để đảm bảo hoạt động hiệu quả và an toàn của lò hơi. Đúng như tên gọi, các bộ phận này được gắn trực tiếp vào lò hơi.

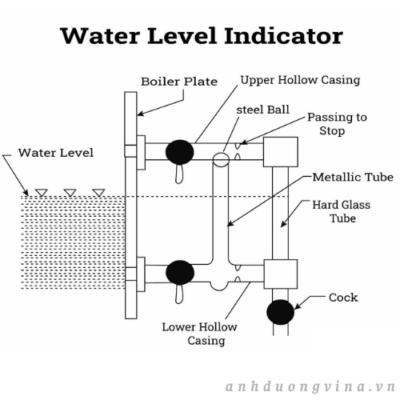

Chỉ báo mực nước

Bộ chỉ báo mực nước là một thiết bị an toàn quan trọng, hiển thị mực nước hiện tại bên trong nồi hơi. Thông thường, nồi hơi được trang bị hai bộ chỉ báo mực nước để dự phòng. Mỗi bộ chỉ báo bao gồm một ống thủy tinh và ba van: van thứ nhất nối ống với hơi nước, van thứ hai nối với nước, và van thứ ba kiểm tra xem hai van đầu tiên có thông thoáng và hoạt động bình thường hay không.

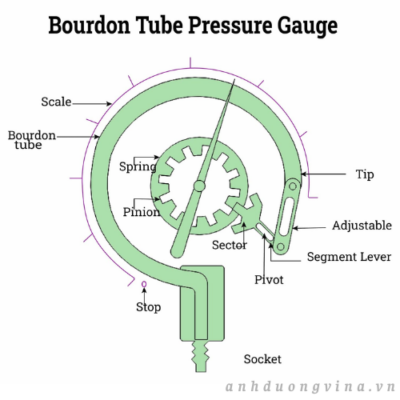

Đồng hồ đo áp suất

Đồng hồ đo áp suất theo dõi và hiển thị áp suất bên trong nồi hơi, cung cấp thông tin quan trọng cho việc vận hành an toàn.

Mỗi nồi hơi đều phải được trang bị đồng hồ đo áp suất, có thể được lắp đặt ở phía trước hoặc bên hông thiết bị. Nồi hơi áp suất cao thường sử dụng đồng hồ đo Bourdon, nổi tiếng về độ chính xác trong việc đo áp suất cao.

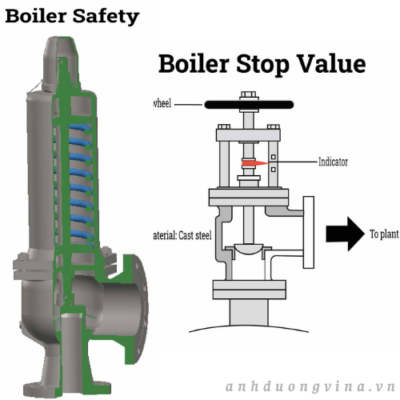

Van an toàn

Van an toàn bảo vệ nồi hơi bằng cách xả hơi nước khi áp suất bên trong vượt quá mức an toàn, ngăn ngừa nguy cơ quá áp. Nó giúp kiểm soát áp suất cực đại bằng cách xả hơi nước dư thừa, và tiếng xả lớn của nó đóng vai trò như một cảnh báo bằng âm thanh cho những người ở gần đó. Các loại van an toàn phổ biến bao gồm van tay gạt, van trọng lượng chết, van hơi cao – nước thấp và van lò xo (như minh họa bên dưới).



Van chặn

Van điều tiết điều chỉnh lưu lượng hơi nước, có khả năng chặn hoàn toàn dòng chảy. Nó kiểm soát việc cung cấp hơi nước cho các bộ phận khác nhau của hệ thống và có thể được vận hành bằng tay hoặc như một phần của hệ thống điều khiển tự động.

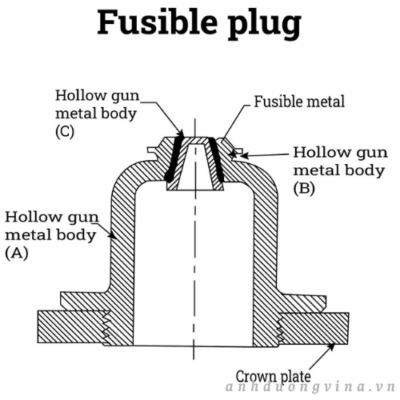

Phích cắm cầu chì

Nút chảy nhiệt là một thiết bị an toàn được sử dụng trong nồi hơi ống lửa để ngăn ngừa quá nhiệt. Trong điều kiện bình thường, nút chảy nhiệt luôn ngập trong nước, giúp nó không bị vỡ. Nếu mực nước giảm, nút sẽ lộ ra, khiến kim loại dễ nóng chảy bên trong tan chảy. Quá trình này cho phép nước chảy vào và dập tắt lửa, nhờ đó bảo vệ các ống lửa khỏi bị hư hại.

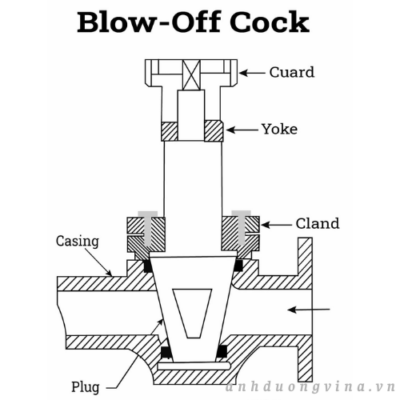

Van xả khí

Van xả áp được sử dụng để loại bỏ cặn bẩn tích tụ ở đáy nồi hơi hoặc để xả nước thừa. Khi mở, van cho phép các cặn bẩn này được đẩy ra ngoài dưới áp suất.

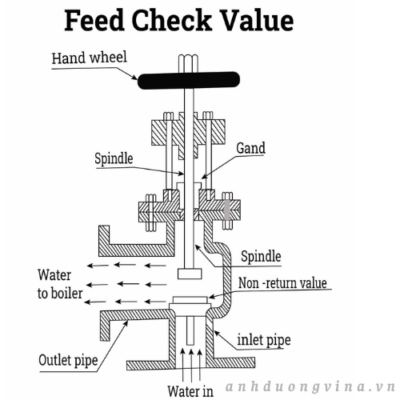

Van kiểm tra cấp liệu

Van một chiều điều chỉnh lưu lượng nước chảy vào nồi hơi và ngăn nước chảy ngược trở lại nếu bơm bị hỏng hoặc áp suất không đủ. Còn được gọi là van không hồi lưu, nó được lắp đặt ngay dưới mực nước trong nồi hơi.



Những lưu ý về an toàn đối với nồi hơi áp suất cao là gì?

Nồi hơi áp suất cao rất quan trọng đối với sản xuất năng lượng và phát điện, nhưng chúng cũng tiềm ẩn những rủi ro đáng kể. Mặc dù có các tính năng an toàn tiên tiến, việc không kiểm soát được áp suất có thể dẫn đến những vụ nổ thảm khốc, giải phóng cả mảnh vụn kim loại và hơi nước siêu nóng.

Nguy hiểm liên quan đến nồi hơi

Một số điều kiện nhất định có thể dẫn đến sự cố nguy hiểm đối với nồi hơi.

Tan chảy

Hiện tượng nóng chảy xảy ra khi kim loại trong nồi hơi bị chảy do lượng nước cấp thấp. Mặc dù có thể không gây ra vụ nổ ngay lập tức, nhưng nó có thể gây hư hại nghiêm trọng cho nồi hơi. Nếu không được khắc phục, nguy cơ nổ vẫn còn.

Sốc nhiệt

Sốc nhiệt xảy ra khi nước lạnh được đưa vào một bề mặt quá nóng. Sự giãn nở đột ngột của nước lạnh thành hơi nước có thể gây ra phản ứng nổ.

Sự cháy

Các vụ nổ do đốt cháy khí xảy ra và có thể xảy ra bên trong hoặc bên ngoài nồi hơi.

Áp suất hơi nước

Duy trì áp suất hơi nước phù hợp là điều thiết yếu đối với sự an toàn của nồi hơi. Tất cả các nồi hơi phải có các biện pháp an toàn hiệu quả để quản lý và giám sát áp suất hơi nước.

Các biện pháp an toàn

Lò hơi gỗ

Sổ nhật ký lò hơi ghi chép chi tiết mọi hoạt động của lò hơi và được cập nhật thường xuyên. Sổ này bao gồm thông tin quan trọng về kiểm tra an toàn và bất kỳ sự cố vận hành nào.

Kiểm tra mực nước

Duy trì mực nước chính xác là điều cần thiết cho sự an toàn và hiệu quả hoạt động của nồi hơi. Có hai phương pháp chính để theo dõi mực nước: sử dụng ống đo mực nước, đây là phương pháp đơn giản nhất, và kiểm tra các van nếu ống đo mực nước không hoạt động đúng cách.

Trong quá trình xả đáy, mực nước trong bình đo phải nhanh chóng đầy lại khi van xả đáy được đóng. Nếu mực nước đầy lại chậm, điều đó có thể cho thấy có sự tắc nghẽn trong dòng chảy của nước.

Van an toàn

Van an toàn có công suất định mức tính bằng pound/giờ, và công suất này phải bằng hoặc lớn hơn công suất định mức của nồi hơi tính bằng pound/giờ. Hiệu suất của van được kiểm tra bằng cần thử; khi nhả cần, đĩa van phải trở về vị trí đóng.

Hệ thống đầu đốt

Các nồi hơi hiện đại đều tích hợp hệ thống bảo vệ ngọn lửa trong hệ thống điều khiển. Hệ thống này giám sát đầu đốt và ngắt nguồn cung cấp nhiên liệu nếu không phát hiện thấy nhiên liệu. Bộ quét ngọn lửa đánh giá độ nhấp nháy và cường độ của ngọn lửa bằng cách quét ánh sáng nhìn thấy, hồng ngoại và tia cực tím để đảm bảo quá trình đốt cháy diễn ra đúng cách.

Xử lý nước

Gỉ sét và ăn mòn là những vấn đề nghiêm trọng trong hệ thống nồi hơi. Ăn mòn có thể làm suy yếu kim loại và gây ra hiện tượng rỗ trên ống, đường ống và các bộ phận khác. Xử lý nước đúng cách là điều cần thiết để duy trì hiệu suất của nồi hơi và kéo dài tuổi thọ của nó.

Chuyển tiếp

Hiện tượng cuốn theo hơi nước xảy ra khi các giọt nước nhỏ xâm nhập vào đường ống dẫn hơi do mực nước cao, tạp chất trong nước hoặc sức căng bề mặt cao. Việc kiểm soát các yếu tố này rất quan trọng để ngăn ngừa hiện tượng cuốn theo hơi nước.

Xử lý xả khí

Trong quá trình xả đáy, nồi hơi nên hoạt động ở tải nhẹ và duy trì mực nước bình thường. Mở van từ từ và cẩn thận để tránh bị thương.

Xử lý van hơi

Khi mở van hơi, luôn đeo kính bảo hộ hoặc tấm chắn bảo hộ và găng tay. Mở van rất chậm để cân bằng áp suất và làm ấm thiết bị phía sau. Đảm bảo các bẫy hơi cũng được xả hết nước.

Kiểm tra bơm

Nhìn chung, máy bơm ít cần bảo trì, nhưng nhiệt độ ổ trục cần được theo dõi thường xuyên và cần kiểm tra mọi rung động. Bảo trì định kỳ bao gồm bôi trơn ổ trục bơm và kiểm tra các khớp nối mềm và phớt bơm.



Bẫy hơi

Bẫy hơi có thể dẫn đến hiện tượng bơm nước cấp bị kẹt hơi, trong đó nước cấp biến thành hơi nước do nhiệt độ quá cao. Để giải quyết vấn đề này, cần phải làm mát bơm.

Các biện pháp nêu trên là rất cần thiết để quản lý nồi hơi áp suất cao. Việc tuân thủ các tiêu chuẩn an toàn cụ thể do các tổ chức và nhà sản xuất đặt ra là vô cùng quan trọng.

Các tổ chức phải tuân thủ các hướng dẫn và quy định an toàn nghiêm ngặt đối với nồi hơi áp suất cao theo quy định của Cơ quan Quản lý An toàn và Sức khỏe Nghề nghiệp (OSHA) và Hiệp hội Phòng cháy chữa cháy Quốc gia (NFPA).

Các quy định đối với nồi hơi áp suất?

Các tổ chức giám sát các tiêu chuẩn và quy định về nồi hơi bao gồm OSHA, NFPA và Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME). OSHA và NFPA đã thiết lập các quy trình và quy định an toàn để đảm bảo việc vận hành và sử dụng đúng cách các nồi hơi áp suất cao trong các điều kiện khác nhau.

Quy định của OSHA

Các quy định về nồi hơi của OSHA nhằm mục đích ngăn ngừa thương tích nghiêm trọng và thiết lập các tiêu chuẩn phù hợp với điều kiện cụ thể của từng ngành.

Tiêu chuẩn OSHA 1926

1926.29(a)

Các thiết bị chịu áp suất phải được kiểm tra để đảm bảo lắp đặt an toàn và phải được kiểm tra định kỳ.

1926.29(b)

Lò hơi được coi là đạt tiêu chuẩn nếu chúng có chứng nhận hiện hành, hợp lệ từ một thanh tra viên đủ điều kiện.

1926.29(c)

Các yêu cầu đối với các loại thiết bị và dụng cụ chịu áp suất khác nhau được nêu chi tiết trong Tiểu phần F và O của tiêu chuẩn OSHA.

NFPA 85: Quy chuẩn về các mối nguy hiểm của hệ thống lò hơi và đốt cháy, ấn bản năm 2019

Tiêu chuẩn NFPA 85 nêu rõ các biện pháp an toàn và phòng ngừa để xử lý các vụ cháy, nổ và sụp đổ không kiểm soát được trong Mục 1.1. Tiêu chuẩn này quy định các yêu cầu về thiết kế, lắp đặt, vận hành, đào tạo và bảo trì nồi hơi và các thiết bị chịu áp suất.

Mã số 138 của ASME về nồi hơi và bình áp lực

Bộ luật nồi hơi ASME là một tiêu chuẩn quốc gia nhằm nâng cao an toàn công cộng, độ tin cậy của sản phẩm và hiệu quả công nghiệp. Nó hỗ trợ nghiên cứu trong các lĩnh vực công nghiệp và tăng cường các mối quan hệ hợp đồng cũng như chứng nhận, đóng vai trò là chuẩn mực quốc tế cho các chương trình kiểm định.

Phần kết luận

• Lò hơi là một dạng thiết bị trao đổi nhiệt dạng ống và vỏ, sử dụng nước sôi để tạo ra hơi nước hoặc nước nóng áp suất cao.
• Một thành phần quan trọng của nồi hơi cao áp hiệu suất cao là khả năng tạo ra hơi nước siêu nhiệt, điều mà không phải tất cả các nồi hơi cao áp đều có thể làm được.
• Sự khác biệt giữa các loại nồi hơi nằm ở hướng bố trí hình học, hệ thống đốt bên ngoài hay bên trong, áp suất, tuần hoàn nước, số lượng ống và sự tuần hoàn khí.
• Việc chế tạo nồi hơi đòi hỏi phải hiểu rõ mục đích của nó, đó là tạo ra hơi nước từ nước.
• Có một số nhóm giám sát có các tiêu chuẩn và quy định cụ thể liên quan đến nồi hơi áp suất cao. Phạm vi các nhóm kiểm soát bao gồm các tổ chức quốc tế, quốc gia, tiểu bang và địa phương cung cấp các quy định và điều khoản.
