Đồng Hồ Đo Áp Suất: Các Loại, Ứng Dụng, Độ Chính Xác Và Tiêu Chí Lựa Chọn

Đồng Hồ Đo Áp Suất Là Gì?

Đồng hồ đo áp suất là thiết bị được thiết kế để đo mức áp suất của chất lỏng, khí, nước hoặc hơi trong các hệ thống hoạt động dựa trên áp suất. Việc giám sát bằng thiết bị này rất quan trọng để phát hiện rò rỉ hoặc sai lệch áp suất có thể ảnh hưởng xấu đến chức năng của hệ thống. Các hệ thống này hoạt động tối ưu trong các giới hạn áp suất nhất định, và bất kỳ sự sai lệch nào khỏi mức này đều có thể ảnh hưởng lớn đến hiệu suất của chúng.

Được sử dụng hơn một trăm năm, đồng hồ đo áp suất đã liên tục phát triển để thích nghi với các nhu cầu ứng dụng mới. Khi các hệ thống áp suất ngày càng được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, những thiết bị này đã trở nên không thể thiếu.

Các Loại Đồng Hồ Đo Áp Suất Khác Nhau Là Gì?

Đồng hồ đo áp suất là thiết bị quan trọng được sử dụng để giám sát và kiểm soát mức áp suất trong nhiều ứng dụng công nghiệp khác nhau, đảm bảo an toàn, hiệu quả và kiểm soát quy trình tối ưu. Sự đa dạng của đồng hồ đo áp suất phụ thuộc vào mục đích sử dụng, với các kích thước, kiểu dáng và vật liệu khác nhau phù hợp cho từng ứng dụng và tiêu chuẩn ngành. Các thiết bị này được phân loại theo nhiều cách, bao gồm theo ứng dụng (đồng hồ áp suất công nghiệp, đồng hồ quá trình, đồng hồ HVAC và đồng hồ áp suất kỹ thuật số), loại môi chất đo (khí, chất lỏng hoặc hơi) và phương pháp đo áp suất. Việc hiểu rõ các phân loại này rất quan trọng để lựa chọn thiết bị đo áp suất phù hợp cho hệ thống của bạn.

Áp suất được tính bằng lực tác dụng vuông góc trên một đơn vị diện tích bề mặt, sử dụng nhiều kỹ thuật và phương pháp khác nhau. Độ chính xác của phép đo áp suất phụ thuộc vào điểm tham chiếu được sử dụng khi đo, điều này ảnh hưởng trực tiếp đến việc lựa chọn và độ tin cậy. Đồng hồ đo áp suất được chia thành hai loại chính: thủy tĩnh và cơ khí. Mỗi loại phục vụ các yêu cầu vận hành riêng trong các ngành như dầu khí, hóa chất, sản xuất, dược phẩm, xử lý nước thải và nhiều lĩnh vực khác.

• Áp Suất Thủy Tĩnh (Hydrostatic Pressure)
  Áp suất thủy tĩnh được tạo ra bởi trọng lượng của chất lỏng phía trên điểm đo khi chất lỏng ở trạng thái tĩnh. Chiều cao cột chất lỏng ảnh hưởng đến áp suất thủy tĩnh. Tính chất thủy tĩnh của chất lỏng không cố định và phụ thuộc vào mật độ chất lỏng và gia tốc trọng trường (hai yếu tố quyết định áp suất thủy tĩnh). Thiết bị đo áp suất thủy tĩnh thường được sử dụng trong các ứng dụng liên quan đến bồn chứa, hồ chứa và giám sát nước ngầm.
• Áp Suất Cơ Khí (Mechanical Pressure)
  Áp suất cơ khí được đo bằng ống xếp (bellows), màng (diaphragm) hoặc ống Bourdon, những bộ phận này chuyển đổi áp suất chất lỏng thành lực cơ học. Chuyển động cơ học này sau đó được hiển thị thành giá trị đọc được thông qua mặt đồng hồ analog hoặc màn hình kỹ thuật số tùy theo thiết kế. Đồng hồ đo áp suất cơ khí thường được sử dụng trong tự động hóa quy trình, hệ thống thủy lực, điều khiển khí nén và bảo trì công nghiệp chung.

Trong việc tìm hiểu áp suất, cần hiểu thêm một số khái niệm khác như áp suất tuyệt đối, áp suất dư, áp suất chênh lệch và áp suất khí quyển. Mọi người đều quen thuộc với áp suất khí quyển vì nó thường được đề cập trong dự báo thời tiết, đó là áp suất của không khí xung quanh chúng ta. Áp suất tuyệt đối, áp suất chênh lệch và áp suất dư là các phương pháp đo áp suất. Việc hiểu sự khác nhau giữa các phương pháp này rất quan trọng để lựa chọn cảm biến, transmitter và đồng hồ đo phù hợp trong các môi trường khác nhau.

• Áp Suất Tuyệt Đối (Absolute Pressure)
  Áp suất tuyệt đối là áp suất được đo so với chân không tuyệt đối (điểm tham chiếu bằng không) và rất quan trọng trong các thí nghiệm khoa học, hệ thống chân không và đo khí áp.
• Áp Suất Dư (Gauge Pressure)
  Áp suất dư là áp suất đo so với áp suất khí quyển. Dạng áp suất này dương khi cao hơn áp suất khí quyển và âm khi thấp hơn áp suất khí quyển. Đo áp suất dư được sử dụng phổ biến trong lốp xe, hệ thống HVAC và hệ thống quy trình công nghiệp.
• Áp Suất Chênh Lệch (Differential Pressure)
  Đo áp suất chênh lệch là đo sự khác biệt giữa hai áp suất được tác động. Dạng đo này không có điểm tham chiếu cố định mà đo trực tiếp hai áp suất. Đồng hồ đo áp suất chênh lệch được sử dụng trong giám sát lọc, đo lưu lượng và đo mức trong bồn áp lực.

Các Loại Đồng Hồ Đo Áp Suất

Việc lựa chọn đồng hồ đo áp suất phù hợp cho ứng dụng của bạn bao gồm xem xét dải đo, môi chất quá trình, độ chính xác yêu cầu, điều kiện vận hành và tiêu chuẩn ngành. Dưới đây là các loại đồng hồ đo áp suất phổ biến, nguyên lý hoạt động và ứng dụng điển hình:

Đồng Hồ Đo Áp Suất Tuyệt Đối (Absolute Pressure Gauge)

Đồng hồ đo áp suất tuyệt đối đo áp suất độc lập với sự thay đổi của áp suất khí quyển bằng cách sử dụng một buồng chân không tham chiếu luôn ở mức áp suất bằng không. Buồng chân không này được cách ly khỏi sự thay đổi áp suất bên ngoài và được ngăn cách với buồng chứa môi chất bằng một màng (diaphragm). Khi áp suất tăng, màng sẽ biến dạng về phía buồng chân không. Sự biến dạng này sau đó được chuyển đổi thành giá trị áp suất thông qua các cảm biến cơ học hoặc điện tử có độ nhạy cao nhằm đảm bảo kết quả đo chính xác.

Không giống các loại đồng hồ đo áp suất khác, đồng hồ đo áp suất tuyệt đối không bị ảnh hưởng bởi sự thay đổi độ cao hoặc thời tiết, khiến chúng đặc biệt phù hợp cho các ứng dụng hàng không, hệ thống HVAC, môi trường phòng thí nghiệm, ứng dụng chân không, sản xuất bán dẫn và các quá trình chưng cất, nơi yêu cầu đo áp suất ổn định và chính xác. Các thiết bị này thường được chỉ định khi độ chính xác và khả năng lặp lại của quy trình là yêu cầu bắt buộc, chẳng hạn trong ngành dược phẩm và chế biến thực phẩm.

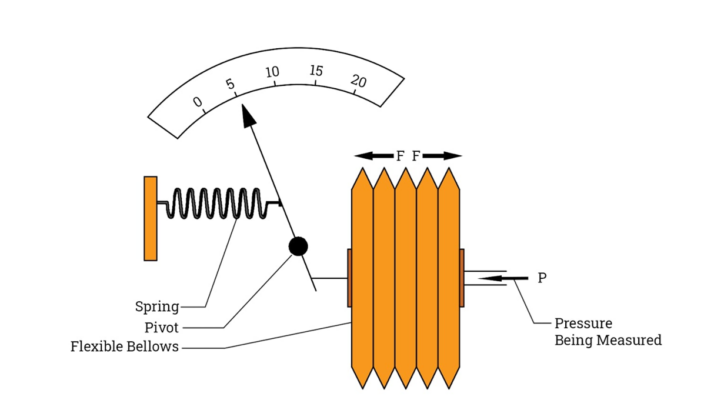

Đồng Hồ Đo Áp Suất Ống Xếp (Bellows Pressure Gauge)

Trong đồng hồ đo áp suất ống xếp, bộ ống xếp gồm các ống kim loại mỏng, linh hoạt được sắp xếp dạng giống đàn accordion và được bịt kín ở một đầu. Khi áp suất được tác động, nó làm ống xếp giãn nở và tạo chuyển động. Các đồng hồ này có độ nhạy cao và thường được sử dụng cho các ứng dụng đo áp suất thấp như hệ thống phân phối khí, thiết bị y tế và kiểm tra rò rỉ.

Đồng hồ ống xếp có hai dạng chính. Ở dạng thứ nhất, áp suất tác động lên ống xếp gây biến dạng và được cân bằng bởi một lò xo. Ở dạng thứ hai, đồng hồ hoạt động theo nguyên lý áp suất chênh lệch, trong đó ống xếp được bịt kín giữa hai buồng có áp suất khác nhau. Đồng hồ đo áp suất ống xếp rất phù hợp cho việc giám sát chính xác khi cần phát hiện các biến đổi áp suất rất nhỏ và thường được yêu cầu trong các ứng dụng ngành phát điện hoặc các quy trình phòng thí nghiệm nhạy cảm.

Đồng Hồ Đo Áp Suất Ống Bourdon (Bourdon Tube Pressure Gauge)

Đồng hồ đo áp suất ống Bourdon có một ống cong đàn hồi được cố định một đầu vào đế nối. Khi áp suất được tác động, ống sẽ biến dạng, và mức độ biến dạng tỷ lệ thuận với áp suất. Chuyển động này được truyền đến bộ bánh răng quay nối với kim chỉ thị để hiển thị analog hoặc đến cảm biến để xuất tín hiệu điện tử. Đồng hồ ống Bourdon hoạt động dựa trên nguyên lý ống cong sẽ có xu hướng duỗi thẳng khi chịu áp suất, và sự thay đổi này được hiển thị trên mặt đồng hồ hoặc màn hình số.

Đồng hồ đo áp suất ống Bourdon là loại đồng hồ cơ phổ biến nhất trên thế giới, có khả năng đo áp suất từ chân không (-1 bar) đến 1000 bar đối với khí, hơi hoặc chất lỏng. Chúng có độ chính xác từ ±0,1% đến ±2,5% của toàn thang đo và thường được chế tạo từ đồng thau, thép không gỉ hoặc Monel (hợp kim niken). Các ứng dụng công nghiệp và quá trình như lọc dầu, xử lý hóa chất, xử lý nước và hệ thống thủy lực thường sử dụng đồng hồ ống Bourdon nhờ độ tin cậy và độ bền cao trong dải áp suất rộng.

Đồng Hồ Đo Áp Suất Màng Nang (Capsule Pressure Gauge)

Đồng hồ đo áp suất màng nang gồm hai màng kim loại mỏng dạng gợn sóng đồng tâm được ghép kín với nhau xung quanh mép. Một màng có lỗ trung tâm cho phép môi chất đi vào. Khi áp suất được tác động, các màng sẽ giãn nở hoặc co lại, tạo chuyển động quay được hiển thị trên mặt đồng hồ. Đồng hồ áp suất màng nang được thiết kế chuyên biệt để đo áp suất khí thấp (tối đa 600 mbar, khoảng 8,7 psi) với độ chính xác ±1,6% và chỉ dùng để đo khí khô, sạch trong các ứng dụng thông gió, giám sát không khí và thử nghiệm phòng thí nghiệm.

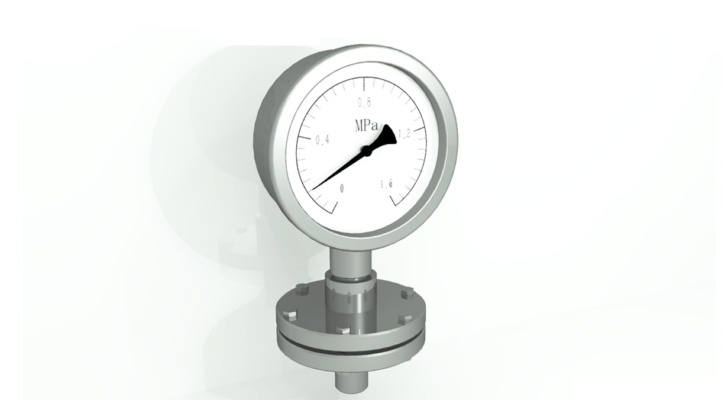

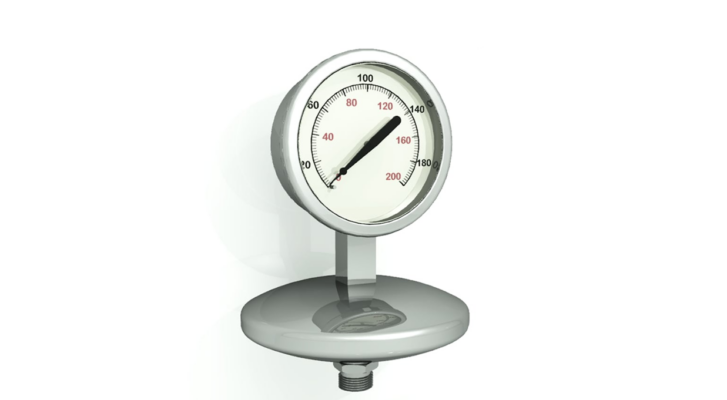

Đồng Hồ Đo Áp Suất Màng (Diaphragm Pressure Gauge)

Đồng hồ đo áp suất màng hoạt động theo nguyên lý tương tự đồng hồ Bourdon nhưng sử dụng một màng linh hoạt thay vì ống để ngăn cách hai vùng áp suất. Màng, thường được chế tạo từ vật liệu đàn hồi bền hoặc hợp kim kim loại và đặt giữa hai mặt bích, sẽ dịch chuyển khi có áp suất tác động, từ đó xác định sự chênh lệch giữa áp suất tác dụng và áp suất tham chiếu. Loại đồng hồ này có thể đo áp suất từ -1 bar đến 40 bar đối với khí, hơi và chất lỏng, đồng thời có khả năng chống ăn mòn cao với môi chất quá trình có hóa chất mạnh khi được chế tạo bằng vật liệu tiếp xúc phù hợp. Đồng hồ đo áp suất màng thường được sử dụng trong các quy trình vệ sinh, nhà máy hóa chất và ứng dụng xử lý nước thải, đặc biệt trong các trường hợp có nguy cơ tắc nghẽn hoặc kết tinh.

Đồng Hồ Đo Áp Suất Chênh Lệch (Differential – DP Pressure Gauge)

Đồng hồ đo áp suất chênh lệch đo sự khác biệt áp suất giữa hai buồng được ngăn cách bởi một phần tử chuyển động qua lại theo sự thay đổi áp suất. Chuyển động của phần tử này làm kim chỉ thị trên mặt đồng hồ di chuyển hoặc cung cấp giá trị hiển thị số. Một cổng của đồng hồ được lắp ở phía áp suất cao, trong khi cổng còn lại đặt ở phía áp suất thấp để hiển thị độ sụt áp trên đồng hồ.

Trong một số đồng hồ đo áp suất chênh lệch, một piston từ tính tuyến tính được đặt giữa hai buồng áp suất. Piston này tương tác với nam châm quay kết nối với kim chỉ thị hoặc màn hình số. Đồng hồ đo áp suất chênh lệch được sử dụng phổ biến trong giám sát lọc (như qua bộ lọc hoặc màng lọc), đo lưu lượng trong đường ống, kiểm soát áp suất phòng sạch và đo mức chất lỏng trong bồn áp lực. Sự đơn giản và hiệu quả của chúng khiến chúng trở nên quan trọng trong việc ngăn ngừa sự cố hệ thống tốn kém và duy trì hiệu suất vận hành.

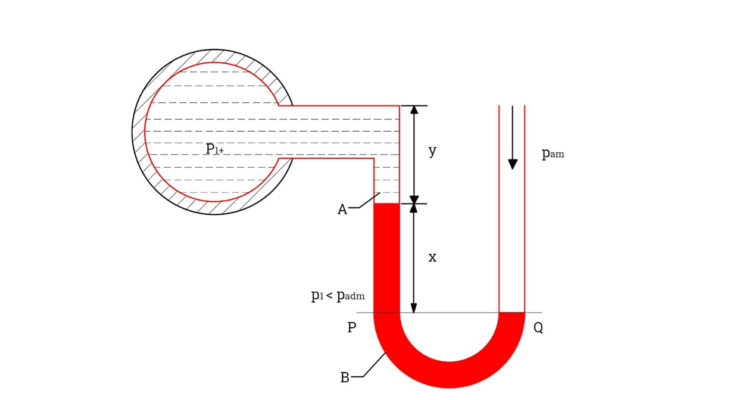

Đồng Hồ Đo Áp Suất Manometer

Đồng hồ đo áp suất manometer đo áp suất bằng cách so sánh hai cột chất lỏng. Thiết bị đơn giản này gồm một ống trong suốt hình chữ “U” được đổ một phần chất lỏng đo áp như thủy ngân hoặc nước. Một đầu ống được nối với nguồn áp suất, trong khi đầu còn lại mở ra khí quyển, cho phép sự chênh lệch mức chất lỏng biểu thị giá trị áp suất. Manometer công nghiệp và phòng thí nghiệm được tin cậy nhờ thiết kế đơn giản, độ tin cậy cao và hiệu quả trong việc hiệu chuẩn hoặc kiểm tra các thiết bị đo áp suất khác.

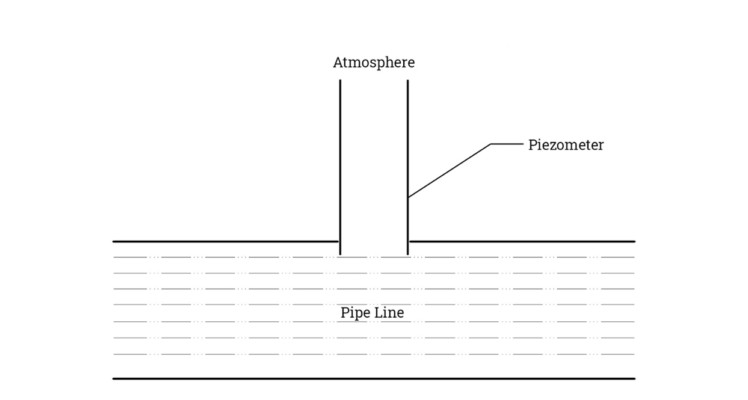

Đồng Hồ Đo Áp Suất Piezometer

Piezometer là một loại manometer dùng để đo áp suất chất lỏng trong dải áp suất trung bình. Nó gồm một ống thủy tinh đơn giản mở ở cả hai đầu. Một đầu ống được nối với đường ống nơi cần đo áp suất của chất lỏng, trong khi đầu còn lại tiếp xúc với khí quyển. Ống được lắp theo phương thẳng đứng, cho phép chất lỏng dâng lên trong ống. Giá trị áp suất được biểu thị bằng chiều cao cột chất lỏng trong ống. Đồng hồ piezometer thường được sử dụng trong kỹ thuật địa kỹ thuật, nghiên cứu nước ngầm và nghiên cứu thủy văn để đo cột áp tĩnh một cách đơn giản.

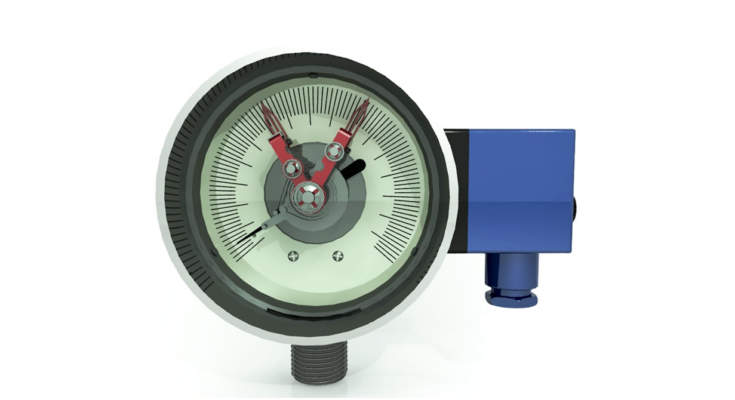

Đồng Hồ Đo Áp Suất Chuyên Dụng Và Kỹ Thuật Số

Với sự phát triển của công nghệ đo lường, đồng hồ đo áp suất kỹ thuật số và bộ truyền tín hiệu quá trình ngày càng trở nên phổ biến trong các ứng dụng yêu cầu độ chính xác cao. Đồng hồ kỹ thuật số có phần tử cảm biến điện tử, màn hình hiển thị số, khả năng ghi dữ liệu nâng cao và tích hợp với hệ thống SCADA cũng như mạng tự động hóa quy trình. Đồng hồ kỹ thuật số và đồng hồ thông minh được ưa chuộng trong môi trường công nghiệp hiện đại nhờ độ chính xác, tính linh hoạt, khả năng giám sát từ xa và khả năng tương thích với các giao thức công nghiệp như HART hoặc Modbus. Việc lựa chọn giữa đồng hồ analog và kỹ thuật số phụ thuộc vào yêu cầu ứng dụng về độ chính xác, độ bền, khả năng quan sát và bảo trì.

Các loại đồng hồ đo áp suất chống cháy nổ, vệ sinh và chống ăn mòn cũng có sẵn để đáp ứng các yêu cầu đặc biệt trong môi trường khắc nghiệt như giàn khoan dầu ngoài khơi, sản xuất thực phẩm & đồ uống và sản xuất dược phẩm, đảm bảo đo áp suất an toàn, chính xác và đáng tin cậy trong điều kiện khắc nghiệt.

Đồng Hồ Đo Áp Suất Được Sản Xuất Như Thế Nào?

Đồng hồ đo áp suất đóng vai trò quan trọng trong các ứng dụng công nghiệp và thương mại bằng cách theo dõi và giám sát áp suất trong đường ống, thiết bị và hệ thống quy trình. Những thiết bị này là công cụ không thể thiếu để đảm bảo vận hành an toàn của khí, chất lỏng và hơi trong các môi trường như nhà máy hóa chất, nhà máy lọc dầu, hệ thống HVAC, cơ sở xử lý nước và nhà máy sản xuất. Bằng cách cung cấp giá trị áp suất chính xác ngay lập tức, đồng hồ đo áp suất giúp phát hiện các điều kiện bất thường — như sụt áp hoặc tăng áp — có thể gây hư hỏng thiết bị hoặc đe dọa an toàn quy trình.

Chức năng chính của đồng hồ đo áp suất công nghiệp là cung cấp thông tin quan trọng về hệ thống, cho phép người vận hành phát hiện sự cố trước khi xảy ra rò rỉ hoặc hư hỏng thiết bị. Việc giám sát thường xuyên bằng thiết bị đo áp suất chất lượng cao có thể giảm thời gian dừng máy, kéo dài tuổi thọ bơm và van, đồng thời giảm chi phí sửa chữa. Dù bạn đang quản lý hệ thống thủy lực, khí nén, hệ thống lạnh hay điều khiển quy trình chung, việc đầu tư vào đồng hồ đo áp suất đáng tin cậy, được hiệu chuẩn chính xác là điều cần thiết để đảm bảo đo lường chính xác, độ tin cậy lâu dài và tuân thủ các tiêu chuẩn an toàn.

Cách Đồng Hồ Đo Áp Suất Được Chế Tạo

Có nhiều loại đồng hồ đo áp suất khác nhau trên thị trường — từ đồng hồ ống Bourdon, đồng hồ màng, đồng hồ màng nang, đồng hồ kỹ thuật số đến đồng hồ áp suất chênh lệch. Mỗi loại sử dụng một cơ chế riêng để cảm nhận và hiển thị áp suất. Để ngắn gọn, phần này tập trung vào quy trình chế tạo và các thành phần chính của đồng hồ áp suất Bourdon, một trong những thiết kế đồng hồ cơ được sử dụng rộng rãi nhất nhờ tính đơn giản, độ bền và hiệu quả chi phí.

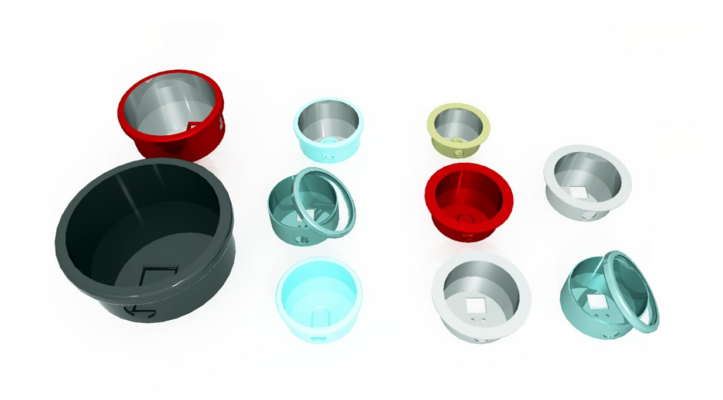

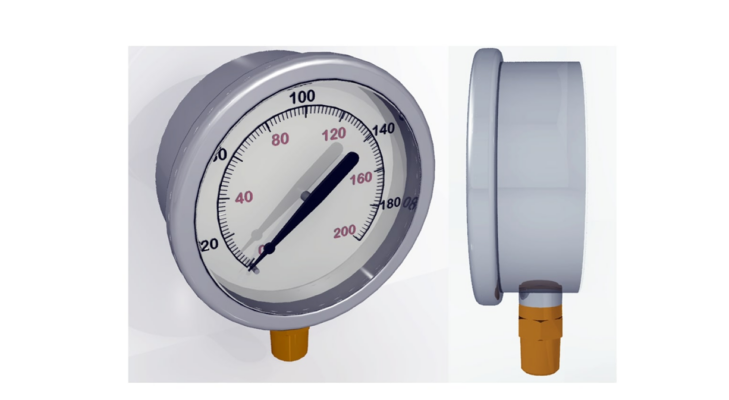

Vỏ (Case)

Vỏ ngoài của đồng hồ đo áp suất có nhiệm vụ bảo vệ cơ cấu cảm biến áp suất bên trong khỏi các tác động môi trường như độ ẩm, bụi và hóa chất. Vỏ thường được chế tạo từ nhựa, thép, đồng thau hoặc phổ biến nhất là thép không gỉ, tùy theo ứng dụng. Độ phức tạp và loại vỏ thường phản ánh khả năng chống ăn mòn và tuổi thọ sử dụng của đồng hồ. Trong ngành hóa chất và hóa dầu, các đồng hồ hiệu suất cao thường sử dụng vỏ nhựa phenolic để chịu được điều kiện quá trình khắc nghiệt và ăn mòn mạnh.

Nhiều đồng hồ đo áp suất công nghiệp có dạng vỏ chứa chất lỏng — thường là glycerin hoặc dầu silicone — nhằm ngăn ngừa ngưng tụ bên trong và bảo vệ các bộ phận nhạy cảm khỏi rung động và môi trường ăn mòn. Đồng hồ chứa dầu đặc biệt phù hợp với môi trường vận hành khắc nghiệt, nơi có khả năng tiếp xúc với hóa chất, nhiệt độ dao động và va đập cơ học. Ngoài ra, có thể lắp thêm lớp bảo vệ cao su bên ngoài để tăng khả năng chống sốc cơ học, hư hỏng do rơi và va chạm trong quá trình bảo trì hoặc vận hành hằng ngày.

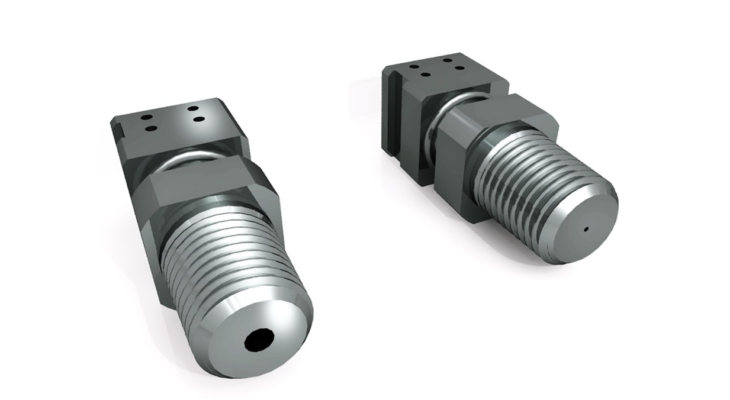

Đầu Nối (Socket)

Đầu nối, hay còn gọi là cổng kết nối áp suất, là phần của đồng hồ tiếp xúc trực tiếp với môi chất áp suất của hệ thống. Các đồng hồ chi phí thấp sử dụng lỗ khoan đơn giản tại vị trí kết nối, trong khi các đồng hồ áp suất công nghiệp hiệu suất cao có đầu nối ren chính xác cho phép lắp các lỗ tiết lưu (restrictor orifice). Các lỗ này bảo vệ ống Bourdon và cơ cấu bên trong bằng cách lọc các hạt tạp chất và giảm tác động của dao động áp suất nhanh (giảm xung áp). Việc lựa chọn vật liệu đầu nối, như đồng thau hoặc thép không gỉ, phụ thuộc vào khả năng tương thích với môi chất và yêu cầu chống ăn mòn.

Kiểu Hàn (Welding Style)

Trong cấu tạo đồng hồ áp suất ống Bourdon, một đầu của ống Bourdon — ống kim loại cong, dẹt có khả năng biến dạng khi chịu áp suất — được hàn chính xác với cơ cấu truyền động. Phương pháp liên kết này ảnh hưởng đáng kể đến hiệu suất và độ bền của đồng hồ. Các đồng hồ cao cấp sử dụng kỹ thuật hàn tiên tiến để đảm bảo độ kín cao và chống rò rỉ, trong khi các loại kinh tế hơn có thể sử dụng liên kết cơ khí hoặc kết nối dập, có độ bền thấp hơn trong điều kiện chu kỳ tải cao hoặc rung động cơ học.

Kim Chỉ Thị (Pointer)

Kim chỉ thị chuyển đổi chuyển động của ống Bourdon thành tín hiệu hiển thị áp suất trên thang đo của mặt đồng hồ. Có nhiều loại kim khác nhau, từ kim cố định cơ bản đến kim chính xác có thể điều chỉnh. Thiết kế kim nâng cao cho phép hiệu chỉnh để bù các yếu tố như độ cao, hao mòn do dao động áp suất, rung động và sai lệch cơ học. Các đồng hồ áp suất độ chính xác cao thường sử dụng kim dạng micrometer hoặc kim dạng lưỡi dao để cải thiện khả năng đọc, độ phân giải và giảm sai số thị sai.

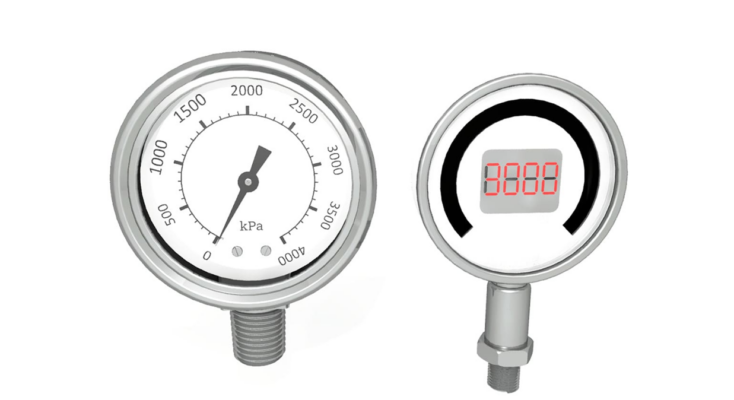

Hiển Thị (Display)

Đồng hồ đo áp suất cung cấp nhiều tùy chọn hiển thị phù hợp với các yêu cầu giám sát quy trình khác nhau. Các dạng hiển thị phổ biến nhất là mặt đồng hồ analog (đồng hồ áp suất cơ khí) và màn hình kỹ thuật số (đồng hồ áp suất điện tử), mỗi loại có mức độ phân giải, dải đo và kiểu hiển thị khác nhau. Việc lựa chọn loại hiển thị phù hợp cho ứng dụng — chẳng hạn màn hình LCD có đèn nền cho điều kiện ánh sáng yếu hoặc mặt đồng hồ analog chính xác để quan sát nhanh — có thể cải thiện đáng kể hiệu quả vận hành và khả năng kiểm soát hệ thống.

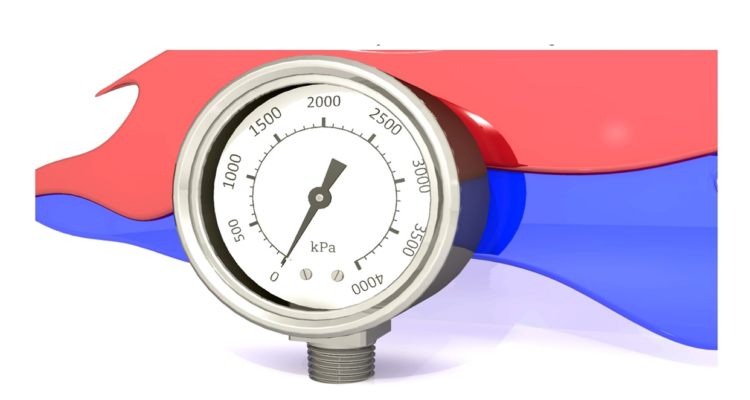

Mặt Đồng Hồ Hoặc Đồng Hồ Áp Suất Analog

Đồng hồ áp suất analog có mặt tròn với thang đo số, được kim quét để chỉ thị áp suất hiện tại của hệ thống. Để đảm bảo độ chính xác và độ tin cậy tối ưu, giá trị đo chính xác nhất nằm trong một phần ba vùng giữa của thang đo — gọi là “vùng tối ưu” — giúp giảm sai số và lệch kim. Đối với các phép đo quan trọng, nên lựa chọn dải làm việc sao cho áp suất vận hành bình thường nằm trong vùng giữa này. Một số đồng hồ áp suất chính xác cao có thể đạt độ chính xác toàn thang trong phạm vi 1%, cung cấp độ tin cậy đo lường cao cho các quy trình nhạy cảm áp suất.

Đồng hồ analog được sử dụng rộng rãi trong môi trường công nghiệp nhờ khả năng giám sát thời gian thực, quan sát trực quan dễ dàng và độ bền cao, ngay cả trong điều kiện vận hành khắc nghiệt. Chúng có sẵn với nhiều dải áp suất, cấp chính xác và đường kính mặt đồng hồ khác nhau để đáp ứng nhu cầu ứng dụng đa dạng.

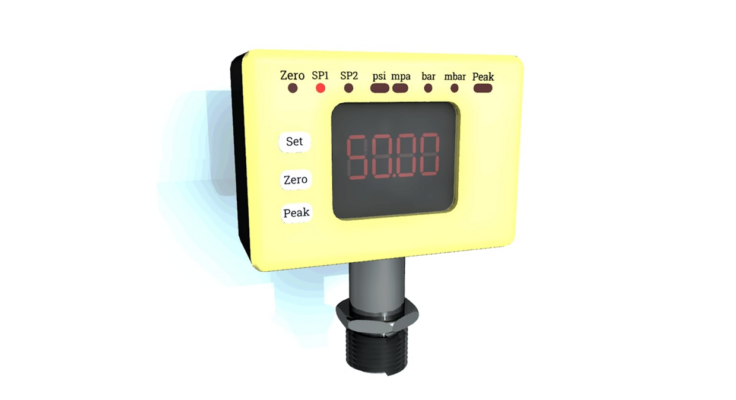

Đồng Hồ Đo Áp Suất Kỹ Thuật Số (Digital Pressure Gauge)

Đồng hồ đo áp suất kỹ thuật số sử dụng cảm biến áp suất điện tử bên trong, như cảm biến áp điện trở (piezoresistive), strain gauge hoặc cảm biến điện dung, để chuyển đổi áp suất tác dụng thành tín hiệu điện, sau đó được xử lý và hiển thị trên màn hình LCD hoặc LED. Các đồng hồ này cung cấp nhiều tính năng như độ chính xác cao, cài đặt điểm ngưỡng (set-point) lập trình được, ghi dữ liệu và khả năng giám sát từ xa. Đồng hồ kỹ thuật số rất phù hợp cho tự động hóa nâng cao, hiệu chuẩn hiện trường và điều khiển quy trình khi cần giám sát áp suất chính xác, tích hợp tín hiệu đầu ra hoặc thu thập dữ liệu nhanh.

Đồng hồ đo áp suất kỹ thuật số cần nguồn điện ổn định, thường là pin hoặc nguồn cấp ngoài, khác với đồng hồ cơ analog có thể hoạt động độc lập và dễ bảo trì. Trong cả thử nghiệm phòng lab và lắp đặt hiện trường, các model kỹ thuật số có thể cung cấp dữ liệu áp suất thời gian thực với độ chính xác cao hơn, cảnh báo quá áp hoặc chân không và tích hợp liền mạch với hệ thống điều khiển công nghiệp.

Mặt Kính (Window)

Mặt kính là một thành phần quan trọng của đồng hồ đo áp suất, bảo vệ mặt số và kim chỉ thị khỏi các tác động môi trường như bụi, độ ẩm và khí ăn mòn, đồng thời cho phép quan sát giá trị áp suất rõ ràng. Mặt kính được chế tạo từ kính, kính cường lực hoặc nhựa bền (ví dụ polycarbonate, acrylic) và được lựa chọn dựa trên yêu cầu về khả năng chống hóa chất, độ bền va đập và độ trong suốt quang học. Đối với đồng hồ chứa chất lỏng, mặt kính nhựa linh hoạt có thể thích ứng với sự giãn nở của chất lỏng do thay đổi nhiệt độ, đảm bảo khả năng kín không rò rỉ ngay cả trong điều kiện khí hậu biến đổi.

Ba loại mặt kính chính — kính an toàn (kính cường lực), polycarbonate và acrylic — có những ưu điểm khác nhau. Kính an toàn hoặc kính cường lực có khả năng chống trầy xước và chống vỡ rất tốt. Polycarbonate nhẹ, chịu va đập cực cao (mạnh hơn kính khoảng 250 lần) và được ưu tiên trong môi trường khắc nghiệt hoặc ứng dụng di động. Acrylic có độ trong suốt cao kết hợp với khả năng chịu ứng suất tốt hơn kính và là lựa chọn kinh tế cho các ứng dụng công nghiệp thông thường. Việc lựa chọn vật liệu mặt kính phù hợp giúp đảm bảo độ bền của đồng hồ và khả năng đọc chính xác, ổn định theo thời gian.

Đơn Vị Đo Áp Suất

Áp suất được định nghĩa là lực tác dụng trên một đơn vị diện tích do chất lưu (chất lỏng hoặc khí) tác động lên bề mặt. Cảm biến và đồng hồ đo áp suất đo lực này và hiển thị dưới nhiều đơn vị kỹ thuật khác nhau. Sự đa dạng đơn vị — như psi, bar, Pascal, atmosphere, Torr và inch cột nước — phản ánh thói quen sử dụng theo khu vực và yêu cầu ứng dụng cụ thể (ví dụ giám sát áp suất HVAC, đo hệ thống thủy lực hoặc thử nghiệm chân không trong phòng thí nghiệm).

• Pascal (Pa): Đơn vị cơ bản trong hệ SI cho áp suất, bằng một Newton lực trên một mét vuông. Được sử dụng trong các ứng dụng khoa học và công nghiệp để chuẩn hóa quốc tế.
• Bar hoặc Millibar: Phổ biến tại châu Âu và trong khí tượng học, một bar bằng 100.000 Pa. Nhiều bộ truyền áp suất và đồng hồ quá trình sử dụng bar làm đơn vị chính.
• Atmosphere (atm): Đại diện cho áp suất khí quyển trung bình tại mực nước biển và được dùng trong khí tượng, hàng không và nghiên cứu.
• Torr: Đơn vị ưu tiên trong đo chân không và khoa học phòng thí nghiệm. Một Torr bằng 1/760 của một atmosphere tiêu chuẩn.
• Pound Trên Inch Vuông (psi): Được sử dụng rộng rãi tại Bắc Mỹ, psi là đơn vị tiêu chuẩn cho các ứng dụng công nghiệp, ô tô và hệ thống thủy lực.
• Milimét Thủy Ngân (mmHg): Thường thấy trong thiết bị y tế và nghiên cứu phòng thí nghiệm; một mmHg tương đương một Torr.
• Inch Cột Nước (inH₂O): Phổ biến trong chẩn đoán hệ thống HVAC, giám sát môi trường phòng sạch và điều khiển quy trình áp suất thấp nhờ độ nhạy cao khi phát hiện chênh lệch áp suất nhỏ.

Khi lựa chọn đồng hồ đo áp suất, việc chọn đúng đơn vị đo cho quy trình là rất quan trọng để đảm bảo khả năng tương thích và tuân thủ yêu cầu hệ thống cũng như tiêu chuẩn an toàn. Bảng chuyển đổi dưới đây cho phép đối chiếu dễ dàng giữa các đơn vị áp suất phổ biến được sử dụng trong thiết bị đo, hiệu chuẩn và môi trường công nghiệp quy trình.

Pascal (Pa)	Bar (bar)	Pounds per Square Inch (psi)	Technical Atmosphere (at)	Standard Atmosphere (atm)	Torr (Torr)
1 Pa	= N / m²	10-5	1.450377 x 10-4	1.0197 x 10-5	9.8692 x 10-5	7.5006 x 10-3
1 bar	105	= 100kPa	14.50377	1.0197	0.98692	750.06
1 psi	6.8948 x 103	6.8948 x 10-2	= 1 lbf / in²	7.03069 x 10-2	6.8046 x 10-2	51.71493
1 at	9.80665 x 104	0.980665	14.22334	= 1 kp / cm²	0.9678411	735.5592
1 atm	1.01325 x 105	1.01325	14.69595	1.0332	1	= 760
1 Torr	133.3224	133.3224 x 10-3	1.933978 10-2	1.359551 x 10-3	≈1.315789 x 10-3	≈1mm Hg

Việc hiểu cách đồng hồ đo áp suất được chế tạo và sự khác biệt giữa các loại đồng hồ, vật liệu, phương pháp hiển thị và đơn vị đo khác nhau sẽ giúp quá trình lựa chọn trở nên chính xác hơn — giúp bạn xác định giải pháp đo áp suất tốt nhất cho nhu cầu ngành nghề và yêu cầu ứng dụng cụ thể của mình.

Câu Hỏi Thường Gặp

Chức năng chính của đồng hồ đo áp suất là gì?
Đồng hồ đo áp suất đo mức áp suất của chất lỏng, khí, hơi hoặc nước trong hệ thống, đảm bảo vận hành tối ưu và an toàn bằng cách phát hiện rò rỉ hoặc các thay đổi áp suất bất thường.

Đồng hồ đo áp suất ống Bourdon hoạt động như thế nào?
Đồng hồ ống Bourdon sử dụng một ống cong đàn hồi sẽ duỗi thẳng khi có áp suất tác động. Chuyển động này làm kim chỉ thị hoặc cảm biến hoạt động, cung cấp giá trị áp suất dạng analog hoặc kỹ thuật số.

Những yếu tố nào cần xem xét khi lựa chọn đồng hồ đo áp suất?
Các yếu tố chính bao gồm dải đo, môi chất quá trình, độ chính xác yêu cầu, điều kiện vận hành, tiêu chuẩn ngành, loại hiển thị và khả năng tương thích vật liệu với môi trường sử dụng.

Loại đồng hồ đo áp suất nào phù hợp cho môi trường khắc nghiệt hoặc ăn mòn?
Đồng hồ đo áp suất chứa dầu với vỏ và đầu nối làm từ thép không gỉ hoặc nhựa phenolic có độ bền và khả năng chống ăn mòn cao, phù hợp cho nhà máy hóa chất và môi trường công nghiệp khắc nghiệt.

Tại sao đồng hồ đo áp suất chênh lệch quan trọng trong ứng dụng lọc và phòng sạch?
Đồng hồ đo áp suất chênh lệch đo sự khác biệt áp suất qua bộ lọc hoặc giữa các phòng, giúp đảm bảo hiệu quả quy trình, bảo trì kịp thời và ngăn ngừa sự cố hệ thống.

Những đơn vị nào thường được sử dụng trên đồng hồ đo áp suất trong công nghiệp và phòng thí nghiệm?
Đồng hồ đo áp suất thường hiển thị giá trị theo psi, bar, Pascal, atmosphere, Torr, milimét thủy ngân (mmHg) và inch cột nước, tùy thuộc vào tiêu chuẩn khu vực và ứng dụng.

Đồng Hồ Đo Áp Suất Được Sử Dụng Như Thế Nào?

Đồng hồ đo áp suất là thiết bị quan trọng được sử dụng trong công nghiệp để đo áp suất hệ thống, đóng vai trò như một biện pháp kiểm soát chất lượng và đảm bảo tính nhất quán của sản phẩm. Vì lý do an toàn, chúng giám sát chất lỏng, khí và hơi để phát hiện rò rỉ hoặc sự tích tụ áp suất trong hệ thống.

Thiết kế, kiểu dáng, loại và cấu hình của đồng hồ đo áp suất được điều chỉnh phù hợp với từng ứng dụng hoặc ngành công nghiệp cụ thể. Đồng hồ đo áp suất là công cụ linh hoạt được sử dụng trong nhiều tình huống khác nhau, từ giám sát áp suất trong bơm hồ bơi đến đo áp suất trong đường ống thủy lực của thiết bị sản xuất.

Ứng Dụng Của Đồng Hồ Đo Áp Suất

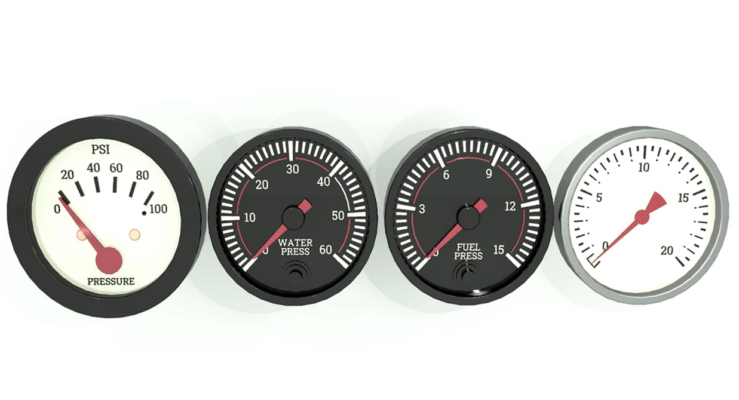

Ô Tô

Khi nói đến đồng hồ đo áp suất trên ô tô, điều đầu tiên thường nghĩ đến là đồng hồ đo áp suất lốp. Mặc dù đồng hồ đo áp suất lốp rất quan trọng, nhưng còn có nhiều loại đồng hồ áp suất khác giám sát các hệ thống khác nhau của xe, như hệ thống điều hòa không khí, dầu và nước làm mát động cơ. Các dòng xe hiện đại có đồng hồ và cảm biến trên hầu hết mọi bộ phận quan trọng.

Hàng Không

Nhiều loại thiết bị cung cấp cho phi công thông tin về tình trạng máy bay và sự thay đổi áp suất. Các thiết bị cảm biến áp suất là thành phần quan trọng trong cả hệ thống bay và hệ thống động cơ, đóng vai trò thiết yếu trong việc đảm bảo vận hành an toàn của máy bay. Mỗi loại đồng hồ đo áp suất được thiết kế riêng cho mục đích sử dụng cụ thể.

Đồng hồ đo áp suất trong ngành hàng không có nhiều loại, bao gồm đồng hồ ống Bourdon, đồng hồ ống xếp và đồng hồ màng.

Sản Xuất Dầu Khí

Trong ngành dầu khí, đường ống dòng chảy, thiết bị tách và bồn chứa đều hoạt động dưới một dạng áp suất nhất định. Mọi khía cạnh của quá trình khai thác dầu, từ đầu giếng đến bồn chứa, đều được giám sát và kiểm soát bằng đồng hồ đo áp suất. Tất cả các đồng hồ dùng trong ngành dầu khí đều được tích hợp các biện pháp an toàn nhằm bảo vệ người lao động, vì chúng có thể bị nổ hoặc hư hỏng khi áp suất tăng quá cao.

Ngành Thực Phẩm

Đồng hồ đo áp suất sử dụng trong ngành thực phẩm phải đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt và thường được chế tạo từ thép không gỉ cấp 316, an toàn cho tiếp xúc trực tiếp với môi chất thực phẩm.

Đồng hồ áp suất đạt chuẩn thực phẩm được thiết kế để chịu được các quy trình vệ sinh nghiêm ngặt cần thiết trong chế biến thực phẩm, đảm bảo duy trì vệ sinh và chức năng hoạt động.

Vì lý do an toàn và vệ sinh, đồng hồ đo áp suất trong chế biến thực phẩm phải có bề mặt cực kỳ nhẵn để ngăn chặn tạp chất, vi khuẩn và cặn bẩn bị giữ lại.

Ngành Hóa Chất

Đồng hồ đo áp suất sử dụng trong ngành hóa chất được thiết kế đặc biệt để làm việc với nhiều loại môi chất và môi trường có tính ăn mòn cao. Các đồng hồ này thường yêu cầu sửa chữa và thay thế thường xuyên. Để bảo vệ thiết bị, chúng được phủ các vật liệu như Tantalum, Halar hoặc Polytetrafluoroethylene (PTFE), những vật liệu có khả năng chống ăn mòn vượt trội.

Thủy Lực

Đồng hồ đo áp suất thủy lực đóng vai trò quan trọng trong hoạt động của các hệ thống thủy lực. Đồng hồ không chính xác có thể ảnh hưởng tiêu cực đến hiệu suất hệ thống và làm gián đoạn quá trình sản xuất. Những thay đổi áp suất có thể phát hiện được có thể là dấu hiệu của rò rỉ hoặc hư hỏng các bộ phận thủy lực. Vì vậy, đồng hồ đo áp suất thủy lực phải có độ chính xác và độ bền cao, có khả năng hoạt động hiệu quả trong các điều kiện khắc nghiệt và nguy hiểm.

Làm Thế Nào Để Chọn Đồng Hồ Đo Áp Suất?

Đồng hồ đo áp suất được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau để giám sát và hiệu chuẩn các chức năng và ứng dụng liên quan đến áp suất. Chúng thường được thiết kế, cấu hình và sản xuất để đáp ứng nhu cầu cụ thể của từng ngành, đảm bảo dữ liệu chính xác và tin cậy.

Mặc dù được sử dụng phổ biến, việc đánh giá cẩn thận tất cả các yếu tố khi lựa chọn đồng hồ đo áp suất để lắp đặt là rất quan trọng. Việc chọn đúng loại đồng hồ để đo chính xác có thể giúp ngăn ngừa các vấn đề liên quan đến sự cố thiết bị và đảm bảo quá trình vận hành diễn ra trơn tru.

Lựa Chọn Đồng Hồ Đo Áp Suất

Độ Chính Xác (Accuracy)

Theo Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME), độ chính xác của đồng hồ đo áp suất được phân loại từ 4A đến D, theo tiêu chuẩn ASME B40.1. Đối với đồng hồ áp suất cơ, độ chính xác được tính theo phần trăm của toàn thang đo hoặc dải đo. Thông thường, độ chính xác càng cao thì giá thành càng cao.

Độ chính xác yêu cầu của đồng hồ đo áp suất phụ thuộc vào chức năng sử dụng, từ thử nghiệm đơn giản đến giám sát công nghiệp phức tạp. Thông thường, đồng hồ dùng cho kiểm tra nên có độ chính xác từ 0,25% đến 0,10% toàn thang, trong khi các quy trình quan trọng yêu cầu độ chính xác khoảng 0,5%. Đối với các ứng dụng ít quan trọng hơn, độ chính xác 2% có thể là đủ.

Mặt Số (Dial)

Mặt đồng hồ đo áp suất có nhiều kích thước khác nhau, từ 1,5 inch đến 16 inch, tùy thuộc vào vị trí lắp đặt và yêu cầu độ chính xác. Mặt đồng hồ lớn thường được sử dụng ở những vị trí khó quan sát, trong khi mặt nhỏ phù hợp với các vị trí dễ tiếp cận.

Đối với các đồng hồ cần đọc giá trị thường xuyên và yêu cầu độ chính xác cao, nên chọn loại có mặt số lớn để đảm bảo khả năng quan sát nhanh và dễ dàng.

Môi Trường (Environment)

Các yếu tố môi trường ảnh hưởng đáng kể đến thiết bị giám sát, hiệu chuẩn và thu thập dữ liệu. Ngoài loại môi chất đo, cần xem xét các yếu tố như nhiệt độ, tạp chất trong môi chất và môi trường xung quanh, hiện tượng ngưng tụ và độ ẩm.

Nhiệt độ là yếu tố môi trường quan trọng có thể ảnh hưởng lớn đến kết quả đo của đồng hồ áp suất. Một số model đồng hồ được thiết kế để bù trừ sự thay đổi nhiệt độ. Trong trường hợp nhiệt độ biến động mạnh, nên lắp đặt cách ly đồng hồ để tránh hư hỏng.

Trong môi trường có vật liệu ăn mòn, nhiều tạp chất hoặc độ ẩm cao, cần sử dụng đồng hồ đo áp suất chống thời tiết, kín hoàn toàn và chứa dầu. Loại đồng hồ này được thiết kế để chịu được điều kiện khắc nghiệt và đảm bảo hoạt động đáng tin cậy.

Môi Chất (Media)

Khi lựa chọn đồng hồ đo áp suất, việc phù hợp với môi chất cần đo và điều kiện tiếp xúc là rất quan trọng. Các nhà sản xuất cung cấp nhiều loại đồng hồ được thiết kế cho môi trường ăn mòn, các loại hóa chất và khí khác nhau, cũng như các điều kiện có va đập, dao động áp suất hoặc rung động.

Đối với môi trường ăn mòn như nhà máy xử lý nước thải, chế biến hóa dầu hoặc sản xuất hóa chất, đồng hồ thép không gỉ là lựa chọn phổ biến. Chúng cung cấp khả năng bảo vệ tốt trước va đập, rung động và nhiệt độ khắc nghiệt.

Để bảo vệ đồng hồ đo áp suất khỏi môi chất nguy hiểm, có thể sử dụng nhiều loại màng cách ly khác nhau, bao gồm màng diaphragm seal tương thích với hầu hết các loại đồng hồ. Các nhà sản xuất cũng cung cấp vật liệu làm kín tùy chỉnh như Tantalum và PTFE để tăng khả năng chống ăn mòn hoặc điều kiện khắc nghiệt.

Kết Nối (Connections)

Việc lựa chọn kết nối phù hợp bao gồm đánh giá áp suất quá trình, kích thước và trọng lượng đồng hồ, không gian lắp đặt và độ kín chống rò rỉ. Đồng hồ đo áp suất thường sử dụng kết nối ren ống tiêu chuẩn NPT hoặc loại G. Việc lựa chọn giữa NPT và G thường phụ thuộc vào khu vực địa lý sử dụng. Tại Hoa Kỳ và Canada, NPT được sử dụng phổ biến vì tuân theo tiêu chuẩn của ANSI và ASME.

Kết nối NPT đực có dạng côn, với đường kính ren thu nhỏ dần từ đầu ren đến chân ren, giúp tăng khả năng làm kín.

Kết nối G được sử dụng tại châu Âu, châu Á, Mỹ Latinh và nhiều khu vực khác ngoài Hoa Kỳ và Canada, tuân theo tiêu chuẩn ren ống song song BSPP và được ký hiệu bằng chữ “G”. Loại ren thẳng này cho phép lắp đặt và tháo đồng hồ dễ dàng mà không làm hỏng ren, tuy nhiên cần vòng đệm để đảm bảo độ kín.

Ngoài NPT và BSPP còn có các loại kết nối khác như DIN (Đức), JIS (Nhật Bản) và SAE.

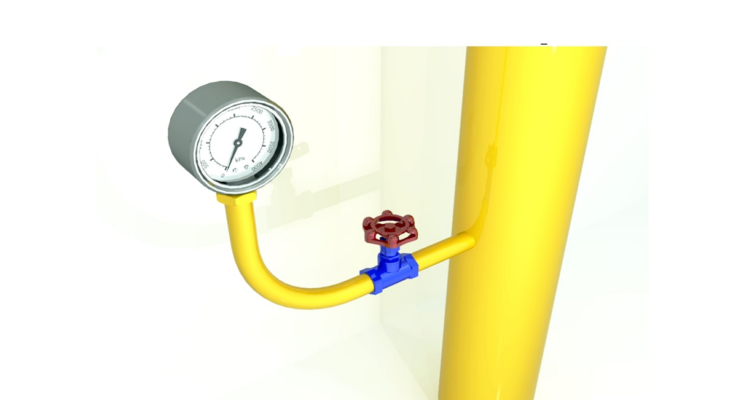

Vị Trí Kết Nối (Connection Location)

Một yếu tố quan trọng của kết nối là vai trò của nó trong việc gắn đồng hồ vào ứng dụng. Thiết kế và kích thước kết nối ảnh hưởng đến tính linh hoạt sử dụng. Ví dụ, đồng hồ kết nối dưới (lower mount) có thể gắn vào cổng ren cái hướng lên trên, trong khi kết nối hướng ra sau có thể làm việc đọc giá trị trở nên khó khăn.

Các tùy chọn lắp đặt bao gồm: kết nối trực tiếp dưới (direct stem lower connect), lắp bề mặt từ xa kết nối dưới (remote surface mount lower connect), lắp bảng mặt sau (panel surface mount back connect), lắp âm bảng bằng kẹp chữ U phía sau (panel hole U clamp flush mount back connect) và lắp âm bảng bằng mặt bích phía trước phía sau (panel hole front flange flush mount back connect).

Dải Áp Suất (Pressure Range)

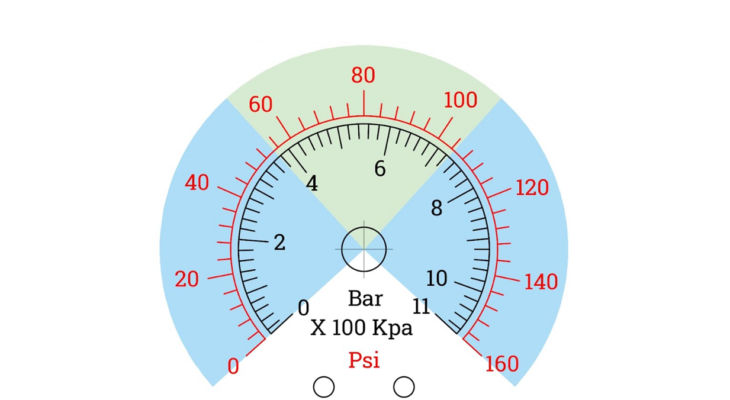

Áp suất vận hành tối đa không nên vượt quá 75% dải đo toàn thang. Việc lựa chọn đồng hồ đo áp suất làm việc vượt quá giới hạn này có thể dẫn đến mỏi thiết bị và nguy cơ hư hỏng.

Phần Tử Đo Áp Suất (Press)

Phần tử cảm biến áp suất được chế tạo từ nhiều loại kim loại khác nhau, bao gồm đồng thau, đồng thiếc, hợp kim thép, thép không gỉ, Monel và Inconel. Việc lựa chọn vật liệu phụ thuộc vào môi chất cần đo. Các phần tử này phải tương thích với môi chất và có khả năng chịu được các tác động gây hại hoặc ăn mòn từ môi chất.

Hiển Thị (Display)

Hiển thị analog đã là lựa chọn phổ biến trong nhiều năm. Tuy nhiên, những tiến bộ gần đây đã khiến hiển thị kỹ thuật số trở nên đủ tin cậy, dẫn đến sự thay đổi trong xu hướng lựa chọn.

Cuối cùng, loại ứng dụng sẽ quyết định việc lựa chọn giữa hiển thị analog và kỹ thuật số. Các tiêu chuẩn ASME 40.1 và 40.7 cung cấp hướng dẫn chi tiết về việc sử dụng các loại hiển thị này trong đồng hồ đo áp suất.

Kết Luận

Đồng hồ đo áp suất là thiết bị dùng để đo cường độ áp suất của chất lỏng, khí, nước hoặc hơi trong các máy móc hoạt động dựa trên áp suất nhằm đảm bảo không có rò rỉ hoặc thay đổi áp suất có thể ảnh hưởng đến hiệu suất hệ thống.
Đồng hồ đo áp suất đã được sử dụng hơn một trăm năm và liên tục phát triển để đáp ứng nhu cầu của các ứng dụng mới.
Sự đa dạng của đồng hồ đo áp suất phụ thuộc vào vị trí và mục đích sử dụng, với nhiều kích thước, kiểu dáng và vật liệu khác nhau được thiết kế phù hợp cho từng ứng dụng cụ thể.
Hiệu suất của bơm, hệ thống vận chuyển và nhiều loại đầu phun khác nhau được đánh giá bằng đồng hồ đo áp suất.
Đồng hồ đo áp suất là thiết bị quan trọng và thiết yếu trong công nghiệp để đo áp suất hệ thống như một biện pháp kiểm soát chất lượng và đảm bảo tính nhất quán của sản phẩm.
