Dây nguồn điện: Tiêu chuẩn, thuật ngữ, ứng dụng và các lưu ý về an toàn

Dây nguồn điện (Power Cord) là gì?

Dây nguồn điện là một thành phần điện quan trọng, được thiết kế để kết nối các thiết bị điện với nguồn điện hoặc hệ thống điện lưới. Thông thường, dây nguồn bao gồm một sợi cáp điện đã được bọc cách điện, với các đầu nối được đúc sẵn ở một hoặc cả hai đầu.

Một đầu của dây nguồn thường là phích cắm (đầu đực) dùng để kết nối với ổ cắm điện, ổ tường hoặc dây nối dài. Đầu còn lại phổ biến là đầu nối cái, được thiết kế để gắn trực tiếp vào thiết bị điện hoặc kết nối với một phích cắm đực khác. Trong một số trường hợp nhất định, đầu nối cái có thể không tồn tại mà được thay thế bằng dây cáp cố định, được đấu nối trực tiếp và vĩnh viễn vào thiết bị.

Dây nguồn điện được sử dụng rộng rãi trong môi trường dân dụng và thương mại, dùng để kết nối nhiều loại thiết bị điện như tivi, máy tính, tủ lạnh, máy điều hòa không khí và các thiết bị gia dụng khác.

Tuy nhiên, trong lĩnh vực công nghiệp và sản xuất, dây nguồn điện thông thường ít được sử dụng hơn, vì máy móc công nghiệp thường yêu cầu dòng điện và điện áp cao hơn đáng kể. Phần lớn dây nguồn chỉ được định mức từ 16 A đến 20 A và điện áp từ 125 V đến 250 V, những mức này nhìn chung không đáp ứng đủ cho các thiết bị và máy móc công nghiệp hạng nặng.

Thuật ngữ về dây nguồn (Power Cord Terminology)

Có nhiều thuật ngữ được sử dụng để mô tả dây nguồn điện, và mặc dù trong đời sống hằng ngày một số khái niệm thường bị dùng thay thế cho nhau, việc hiểu đúng và chính xác ý nghĩa của từng thuật ngữ là rất quan trọng khi lựa chọn dây nguồn phù hợp. Sử dụng thuật ngữ chính xác giúp đảm bảo dây nguồn đáp ứng đầy đủ các yêu cầu về an toàn, hiệu suất và khả năng tương thích.

Việc nắm vững các khái niệm liên quan đến dây nguồn và cáp điện sẽ giúp quá trình lựa chọn giải pháp cấp điện trở nên đơn giản hơn, đồng thời giảm thiểu rủi ro về sự cố điện, hư hỏng thiết bị hoặc không tương thích. Điều này đặc biệt quan trọng đối với những trường hợp cần mua dây nguồn thay thế, dây nối dài (extension cord) hoặc dây cáp nguồn thiết kế theo yêu cầu.

Sự khác nhau giữa Power Cord và Power Cable là gì?

Mặc dù “power cord” (dây nguồn) và “power cable” (cáp nguồn) thường được sử dụng thay thế cho nhau, nhưng trên thực tế chúng có sự khác biệt nhất định tùy theo ngữ cảnh và đặc tính kỹ thuật.

Power cord (dây nguồn) thường chỉ các loại cáp mềm, dùng để kết nối thiết bị điện với ổ cắm, và thường có đầu nối đúc sẵn ở một hoặc cả hai đầu.

Power cable (cáp nguồn) là khái niệm rộng hơn, bao gồm cả cáp mềm và cáp cứng, được thiết kế cho nhiều mục đích khác nhau, kể cả điện áp cao hoặc ứng dụng công nghiệp.

Hiểu rõ sự khác biệt này giúp người dùng lựa chọn đúng sản phẩm cho từng nhu cầu cụ thể, đồng thời đảm bảo an toàn điện và tuân thủ các tiêu chuẩn kỹ thuật.

Cụ thể, power cord thường được dùng cho các thiết bị điện tử và gia dụng như bộ sạc laptop, nguồn máy tính để bàn, máy xay sinh tố, v.v. Trong khi đó, power cable bao gồm nhiều loại hơn như dây nối dài, cáp máy phát điện, cáp công nghiệp, với kết cấu dày hơn và khả năng chịu dòng điện hoặc điện áp cao hơn, phù hợp cho môi trường thương mại, trung tâm dữ liệu hoặc nhà máy sản xuất.

Việc phân biệt rõ hai khái niệm này giúp bạn chọn đúng loại dây – từ dây nguồn 15A tiêu chuẩn, dây nối dài công nghiệp, cho đến dây cáp thiết kế riêng cho thiết bị công suất lớn.

Các thuật ngữ phổ biến liên quan đến dây nguồn

Dưới đây là những thuật ngữ thường dùng để mô tả các bộ phận và đặc tính của dây nguồn cũng như các cụm dây điện liên quan. Những định nghĩa này giúp người dùng so sánh và đánh giá sản phẩm dựa trên tiêu chuẩn kỹ thuật và yêu cầu ứng dụng thực tế.

Electric Cords (Dây điện)

Đây là thuật ngữ cơ bản nhất, dùng để chỉ các thiết bị truyền dòng điện từ ổ cắm đến thiết bị sử dụng điện. Dây điện có thể cấp hoặc truyền năng lượng và có khả năng mang dòng điện xoay chiều (AC) hoặc một chiều (DC). Chúng bao gồm các lõi dẫn điện mềm được bọc cách điện để bảo vệ, phù hợp cho nhiều môi trường khác nhau – từ dây nguồn dân dụng đến dây nguồn công nghiệp hạng nặng.

Power Supply Cord (Dây cấp nguồn)

Loại dây này chủ yếu dùng để kết nối thiết bị điện với nguồn điện lưới. Dây cấp nguồn có thể tháo rời hoặc gắn cố định vào thiết bị và thường tuân thủ các tiêu chuẩn an toàn quốc tế như UL, CSA hoặc IEC, tùy theo lĩnh vực ứng dụng (thiết bị CNTT, thiết bị nhà bếp, thiết bị y tế…).

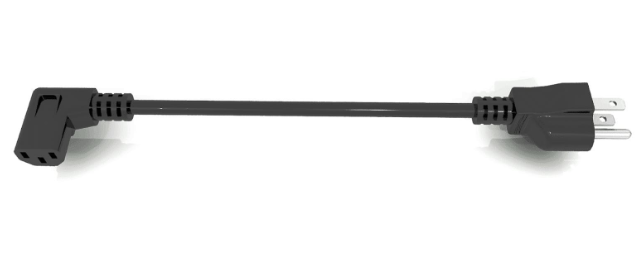

Cord Set (Bộ dây nguồn hoàn chỉnh)

Cord set là một bộ hoàn chỉnh bao gồm phích cắm (plug), dây cáp nguồn và đầu nối (connector). Nó được sử dụng để kết nối thiết bị điện với nguồn điện hoặc hệ thống cấp điện. Cord set thường được nhận diện thông qua loại đầu nối (ví dụ: IEC C13, NEMA 5-15P), chiều dài dây, điện áp định mức và cỡ dây (AWG). Việc lựa chọn đúng cord set là yếu tố then chốt để đảm bảo kết nối điện an toàn và tuân thủ các quy định, tiêu chuẩn ngành.

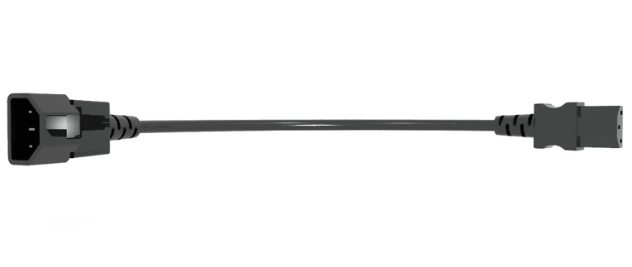

Interconnection Cord Set (Bộ dây kết nối liên thiết bị)

Interconnection cord set là một cụm dây kết nối bao gồm một đầu nối đực (male connector) và một đầu nối cái (female connector), được sử dụng để kết nối trực tiếp hai thiết bị điện với nhau, thay vì kết nối thiết bị với ổ cắm điện lưới.

Ví dụ điển hình là dây nguồn kết nối giữa bộ lưu điện UPS (Uninterruptible Power Supply) với máy tính để bàn (CPU) hoặc màn hình. Trong trường hợp này, UPS đóng vai trò là nguồn cấp điện trung gian, còn interconnection cord set đảm nhiệm việc truyền điện an toàn và ổn định giữa các thiết bị.

Loại dây này được sử dụng rất phổ biến trong trung tâm dữ liệu (data center), phòng máy chủ (server room), hệ thống âm thanh – hình ảnh (AV) và các hệ thống kỹ thuật yêu cầu kết nối dạng mô-đun, linh hoạt và dễ thay thế. Interconnection cord set giúp đơn giản hóa việc lắp đặt, bảo trì và nâng cấp thiết bị, đồng thời đảm bảo tuân thủ các tiêu chuẩn an toàn điện.

Dây Nguồn AC (AC Power Cords)

Đúng như tên gọi, dây nguồn AC được thiết kế để dẫn điện xoay chiều (Alternating Current – AC), loại dòng điện có dạng sóng hình sin. AC là dạng điện năng tiêu chuẩn được cung cấp bởi hầu hết các ổ cắm điện trong gia đình, văn phòng, thương mại và nhà máy công nghiệp trên toàn thế giới.

Các ứng dụng phổ biến của dây nguồn AC bao gồm máy tính cá nhân, máy in, thiết bị gia dụng, hệ thống chiếu sáng và nhiều thiết bị điện khác. Khi lựa chọn dây nguồn AC, cần xem xét các yếu tố như loại phích cắm (NEMA hoặc tiêu chuẩn quốc tế), điện áp/dòng định mức, vật liệu vỏ cáp, và các chứng nhận an toàn (UL, RoHS, v.v.).

Dây Nguồn Tùy Chỉnh (Custom Power Cords)

Dây nguồn tùy chỉnh là các loại dây được đặt hàng theo yêu cầu kỹ thuật riêng biệt. Do có vô số tổ hợp về phích cắm, đầu nối, chiều dài dây, tiết diện lõi (gauge), lớp chống nhiễu, màu sắc, nên không phải mọi cấu hình đều có sẵn trên thị trường.

Các nhà cung cấp dây nguồn chuyên nghiệp thường cung cấp dịch vụ thiết kế dây nguồn theo yêu cầu, bao gồm dây nguồn chuẩn y tế (medical-grade), phích cắm góc vuông, đầu nối chuẩn bệnh viện, dây chống nước, dây dùng ngoài trời. Dây nguồn tùy chỉnh có thể được thiết kế để làm việc trong nhiệt độ khắc nghiệt, môi trường nguy hiểm, hoặc đáp ứng tiêu chuẩn xuất khẩu quốc tế.

Dây Nối Dài (Extension Cords)

Dây nối dài là dây điện dùng để kéo dài khoảng cách giữa nguồn điện và thiết bị sử dụng. Chúng có một đầu ổ cắm và một đầu phích cắm.

Dây nối dài có thể dùng trong nhà hoặc ngoài trời, với nhiều chiều dài và tiết diện dây khác nhau để phù hợp với các mức tải điện. Dây nối dài công suất lớn dùng cho máy móc, dụng cụ điện công nghiệp; trong khi dây công suất nhỏ phù hợp với thiết bị điện tử gia dụng. Luôn kiểm tra dòng định mức và điện áp để đảm bảo an toàn khi sử dụng.

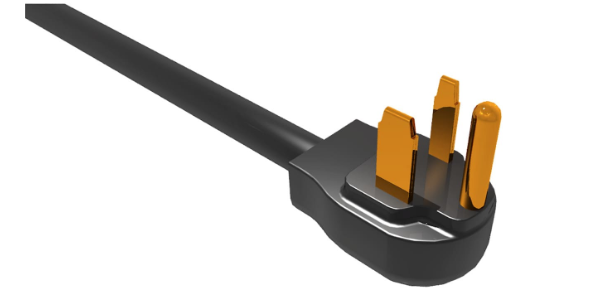

Dây Nguồn Máy Phát Điện (Generator Power Cords)

Đây là loại dây nguồn dòng cao, thường chịu được tải lên đến 50A, dùng để truyền công suất lớn từ máy phát điện đến hệ thống điện hoặc thiết bị sử dụng.

Dây nguồn máy phát điện thường có vỏ chống thời tiết, chống dầu, phù hợp cho môi trường ngoài trời. Việc lựa chọn đúng chuẩn đầu nối và dòng/áp định mức của ổ cắm máy phát là cực kỳ quan trọng để tránh quá nhiệt, hỏng cách điện và rủi ro cháy nổ. Ứng dụng phổ biến gồm nguồn dự phòng gia đình, RV, công trường xây dựng, và hạ tầng trọng yếu.

Dây Nguồn Chuẩn NEMA (NEMA Power Cords)

Dây nguồn NEMA là các dây điện tuân thủ tiêu chuẩn do Hiệp hội Các Nhà Sản Xuất Điện Quốc Gia Hoa Kỳ (NEMA) ban hành. Các tiêu chuẩn này quy định chi tiết về thiết kế, kích thước và khả năng tương thích của dây nguồn.

Chuẩn NEMA được sử dụng rộng rãi tại Bắc Mỹ, Trung Mỹ và một số khu vực Nam Mỹ, đảm bảo khả năng hoán đổi và tương thích giữa ổ cắm và thiết bị điện. Các loại phổ biến bao gồm NEMA 5-15P (phích 3 chấu tiêu chuẩn) và NEMA 6-15P (240V).

Dây Nguồn NEMA 5-15P

Dây nguồn NEMA 5-15P được trang bị phích cắm Type B, định mức 15A – 125V. Phích cắm có 3 chấu:

• 2 chấu dẹt (dây pha và dây trung tính)
• 1 chấu tròn (tiếp địa)

Đây là loại dây nguồn phổ biến nhất tại Bắc Mỹ, được sử dụng cho thiết bị điện tử tiêu dùng, đồ gia dụng, thiết bị văn phòng và máy móc nhỏ. Việc khớp đúng phích cắm và ổ cắm là yêu cầu bắt buộc để đảm bảo an toàn và tuân thủ tiêu chuẩn điện.

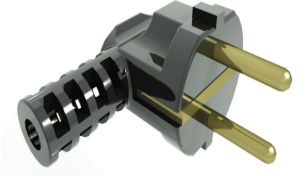

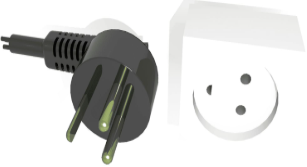

Phích Cắm Điện (Electrical Plug)

Phích cắm điện là đầu nối đực, có các chấu kim loại nhô ra để cắm vào ổ điện hoặc đầu cái. Phích cắm có thể tích hợp chấu tiếp địa, lớp cách điện, cầu chì, hoặc thiết kế tháo lắp được.

Chúng có nhiều hình dạng, kích thước và tiêu chuẩn khác nhau để phù hợp với quy định điện của từng quốc gia. Khi mua phích cắm thay thế, cần kiểm tra độ tương thích với thiết bị, quốc gia sử dụng và mục đích ứng dụng.

Ổ Cắm Điện (Sockets / Electrical Receptacles)

Ổ cắm điện là thiết bị nhận phích cắm, bên trong được kết nối với nguồn điện chính hoặc hệ thống phân phối điện. Ổ cắm và phích cắm được tiêu chuẩn hóa nhằm giảm nguy cơ cắm sai, chập điện và tai nạn điện.

Một số ổ cắm chuyên dụng như GFCI (chống rò điện) hoặc ổ cắm chống nước được thiết kế cho môi trường đặc biệt như nhà tắm hoặc khu vực ngoài trời.

Bộ Chuyển Đổi Phích Cắm (Plug Adapters)

Plug adapter là thiết bị dùng để kết nối phích cắm và ổ cắm khác chuẩn. Thường được gọi là adapter đa năng, một mặt nhận nhiều loại phích cắm khác nhau, mặt còn lại thường là Type A để cắm vào ổ điện gia đình.

Việc sử dụng adapter có thể tiềm ẩn rủi ro vì bỏ qua các cơ chế an toàn vốn có của phích cắm gốc. Khi đi du lịch quốc tế, nên chọn adapter có chuyển đổi điện áp và chống sét lan truyền để đảm bảo an toàn cho thiết bị.

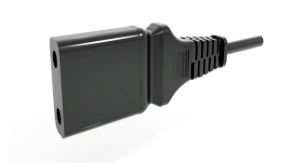

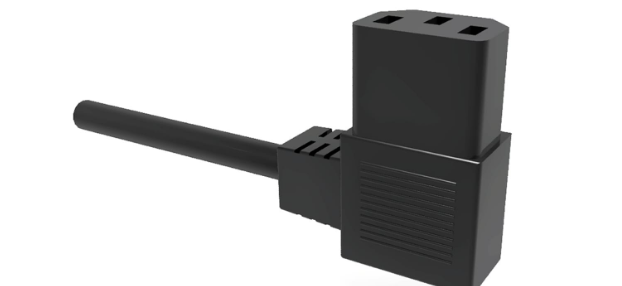

Đầu Nối (Connector)

Connector là bộ phận của dây nguồn dùng để kết nối tạm thời với cổng vào của thiết bị hoặc đầu nối khác. Các loại connector (IEC, NEMA hoặc thiết kế riêng) đảm bảo tính tương thích và an toàn.

Connector đóng vai trò quan trọng trong bộ dây nguồn mô-đun, giúp lắp đặt nhanh, thay thế thiết bị dễ dàng, đặc biệt trong data center, hệ thống công nghiệp và thiết bị chuyên dụng.

Cổng Nguồn Thiết Bị (Appliance Inlet)

Đây là bộ phận trên thiết bị dùng để tiếp nhận đầu nối của dây nguồn. Các loại connector và inlet được tiêu chuẩn hóa theo IEC 60320 (trước đây gọi ngắn là IEC 320), trong đó quy định nhiều loại coupler khác nhau như C13, C14, C19,… thường được sử dụng cho máy tính, thiết bị y tế, thiết bị mạng và trung tâm dữ liệu.

Việc khớp đúng loại inlet và connector là yếu tố quan trọng nhằm đảm bảo vận hành an toàn, ổn định và đáng tin cậy cho thiết bị điện.

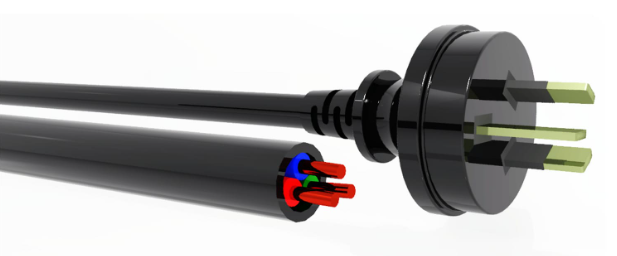

Dây Mềm (Flexible Cord)

Dây mềm hay cáp mềm là thành phần chính của dây nguồn hoặc bộ dây kết nối (interconnection cord set). Dây được cấu tạo từ các lõi dẫn điện bện sợi, có lớp cách điện, dùng để liên kết phích cắm với đầu nối thiết bị.

Chiều dài dây mềm thường dao động từ 6,6 đến 32,8 feet (tương đương 2–10 mét), tùy theo tiêu chuẩn sản xuất và ứng dụng của dây nguồn. Dây mềm được thiết kế để có độ bền cao, khả năng uốn dẻo tốt, và thường được định mức theo dải nhiệt độ làm việc và khả năng chống mài mòn.

Số Lõi Dây Nguồn

Dây nguồn có thể là 2 lõi hoặc 3 lõi, tùy thuộc vào số pha của hệ thống điện:

Hệ thống điện dân dụng thường là điện 1 pha, sử dụng dây 2 lõi

1 lõi là dây pha (Live):

• Màu đen (Bắc Mỹ)
• Màu nâu (quốc tế / IEC)

1 lõi là dây trung tính (Neutral):

• Màu trắng (Bắc Mỹ)
• Màu xanh dương (quốc tế / IEC)

Dây nhiều lõi (4 hoặc 5 lõi) được sử dụng cho hệ thống điện 3 pha, phổ biến trong dây nguồn công nghiệp, nhằm phục vụ các thiết bị công suất lớn và hệ thống phân phối điện phức tạp.

Các Đặc Điểm Khác Của Dây Mềm (Flexible Cord Features)

Ngoài các lõi dẫn điện chính, dây mềm còn có thể bao gồm một lõi bổ sung có tiết diện nhỏ hơn, đó là dây tiếp địa (ground / earth wire).

• Tại Bắc Mỹ, dây tiếp địa có màu xanh lá
• Theo tiêu chuẩn quốc tế (IEC), dây tiếp địa có màu xanh lá sọc vàng

Vật liệu lớp vỏ ngoài (cable jacket) của dây – chẳng hạn như PVC, cao su hoặc nhựa đàn hồi nhiệt (TPE) – ảnh hưởng trực tiếp đến khả năng chống hóa chất, chịu nhiệt và chống ẩm, từ đó quyết định độ bền và phạm vi ứng dụng của dây nguồn.

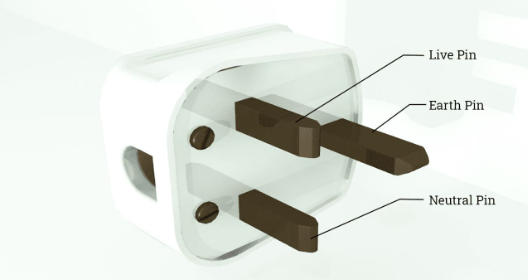

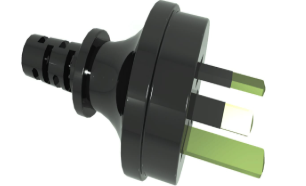

Chân Cắm (Pin)

Pin, còn gọi là chân cắm (prong) hoặc đầu dẫn (lead), là phần dẫn điện nhô ra từ đầu nối hoặc phích cắm (male connector/plug). Khi được cắm vào ổ điện hoặc đầu cái tương ứng, pin sẽ hoàn tất mạch điện, cho phép dòng điện truyền từ nguồn đến thiết bị.

Số lượng pin và cách bố trí pin khác nhau theo từng quốc gia và tiêu chuẩn, ảnh hưởng trực tiếp đến tính tương thích và mức độ an toàn điện.

Chân Pha (Live Pin / Hot Pin)

Chân pha, hay chân nóng, là pin được kết nối trực tiếp với nguồn điện. Đây là pin cấp dòng điện từ ổ cắm đến thiết bị sử dụng.

Việc nhận diện chính xác chân pha là cực kỳ quan trọng trong quá trình đấu nối và lắp đặt, nhằm tránh tai nạn điện giật và sự cố nguy hiểm.

Chân Trung Tính (Neutral Pin)

Chân trung tính đóng vai trò là đường hồi dòng điện sau khi dòng điện đã đi qua tải từ chân pha.

Việc đấu đúng và nhận diện đúng chân trung tính giúp:

• Đảm bảo thiết bị hoạt động ổn định
• Giảm nguy cơ điện giật
• Tuân thủ các tiêu chuẩn an toàn điện

Chân Tiếp Địa (Earth Pin / Grounding Pin)

Chân tiếp địa tạo liên kết giữa các bộ phận kim loại dẫn điện của thiết bị với đất. Chức năng chính của chân này là dẫn dòng rò hoặc dòng sự cố xuống đất, giúp bảo vệ người dùng và thiết bị.

Trong hầu hết các loại phích cắm và đầu nối:

• Chân tiếp địa thường dài hơn chân pha và chân trung tính
• Điều này đảm bảo thiết bị được nối đất trước khi cấp điện

Tiếp địa là biện pháp an toàn điện bắt buộc trong hầu hết các quy chuẩn điện dân dụng và công nghiệp trên toàn thế giới.

Ống Bọc Cách Điện (Insulated Sleeves)

Ống bọc cách điện là một tính năng an toàn có trên một số loại phích cắm. Đây là lớp nhựa cách điện bao quanh phần gốc của pin, kéo dài một đoạn nhất định.

Mục đích của ống bọc cách điện:

• Ngăn tiếp xúc vô tình với pin dẫn điện khi phích cắm chưa được cắm hoàn toàn
• Giảm nguy cơ điện giật
• Đáp ứng các yêu cầu an toàn điện khu vực và quốc tế

Ống bọc cách điện là yêu cầu phổ biến trong nhiều tiêu chuẩn như IEC, BS, EU safety standards.

Kết Nối Phân Cực (Polarized Connection)

Kết nối phân cực được thiết kế để chỉ cho phép cắm theo một chiều xác định, ngăn việc đảo vị trí giữa dây pha (live) và dây trung tính (neutral). Điều này giúp bảo vệ thiết bị khỏi hiện tượng dòng điện chạy ngược, vốn có thể gây hư hỏng hoặc mất an toàn.

Việc phân cực thường được tạo ra thông qua:

• Rãnh khuyết (notches)
• Gờ định hướng (ridges)
• Hình dạng bất đối xứng
• Vị trí lệch của chân tiếp địa (earth pin)

Các sản phẩm sử dụng đầu nối phân cực thường là yêu cầu bắt buộc trong hệ thống điện dân dụng Bắc Mỹ, đặc biệt quan trọng đối với an toàn người dùng trong các thiết bị như đèn bàn, lò vi sóng, tivi và đồ điện gia dụng.

Cửa Chắn Ổ Cắm (Shutters)

Shutters là các nắp an toàn được tích hợp trong ổ cắm, có nhiệm vụ ngăn vật lạ xâm nhập vào các lỗ cắm. Tính năng này đặc biệt quan trọng trong việc bảo vệ trẻ em, tránh nguy cơ điện giật khi vô tình đưa vật kim loại hoặc đồ chơi vào ổ cắm.

Thông thường:

• Chân tiếp địa sẽ kích hoạt cơ chế mở shutters
• Sau đó chân pha và chân trung tính mới có thể được cắm vào

Ổ cắm có shutters là yêu cầu bắt buộc tại nhiều quốc gia và được xem là điểm cộng lớn trong các môi trường thân thiện với gia đình như nhà ở, trường học, và khu dân cư.

Nắp Che Ổ Cắm (Plug Covers)

Plug covers là các thiết bị không dẫn điện được cắm vào ổ điện để ngăn trẻ em đưa vật lạ vào lỗ ổ cắm. Chúng thường được sử dụng khi ổ cắm không có shutters.

Lưu ý quan trọng:

• Không khuyến nghị dùng plug covers cho ổ cắm đã có shutters, vì có thể làm mất tác dụng của cơ chế an toàn tích hợp
• Để đảm bảo an toàn tối ưu, nên sử dụng ổ cắm chống trẻ em (tamper-resistant) hoặc plug covers đúng tiêu chuẩn

Các biện pháp này đặc biệt cần thiết cho nhà ở, trường học, nhà trẻ và trung tâm chăm sóc trẻ em.

Cơ Cấu Giữ Chặt (Retainers)

Retainers là các thiết bị cơ khí giúp giữ cho đầu nối luôn được căn chỉnh chính xác với đầu vào (inlet) và ngăn việc rút phích cắm ngoài ý muốn.

Chúng đặc biệt hữu ích trong các ứng dụng:

• Y tế
• Công nghiệp
• Hệ thống quan trọng (mission-critical)

Trong các môi trường này, mất nguồn đột ngột có thể dẫn đến mất dữ liệu, hư hỏng thiết bị hoặc rủi ro an toàn nghiêm trọng.

Định Mức Dòng Điện và Điện Áp (Current and Voltage Rating)

Thông số này cho biết mức dòng điện tối đa (A) và điện áp tối đa (V) mà dây nguồn có thể chịu được một cách an toàn.

Việc lựa chọn dây nguồn đúng định mức là yếu tố then chốt để tránh:

• Quá nhiệt
• Cháy nổ
• Hư hỏng thiết bị

Luôn:

• Tham khảo thông số kỹ thuật của thiết bị
• Tuân thủ quy chuẩn điện địa phương khi chọn dây nguồn cho mục đích cá nhân hoặc chuyên nghiệp

Đầu Nối Có Thể Đấu Lại (Rewireable Connector)

Đầu nối có thể đấu lại là đặc điểm phổ biến của các phích cắm và đầu nối dùng trong dây nguồn công nghiệp.

Đặc điểm chính:

• Cho phép thay thế hoặc bảo trì dây mềm mà không cần thay toàn bộ phích cắm
• Thuận tiện cho lắp đặt, sửa chữa
• Kéo dài tuổi thọ của bộ dây nguồn trong môi trường làm việc khắc nghiệt

Bộ Chia Dây Nguồn (Power Cord Splitter)

Power cord splitter, còn gọi là Y-cord hoặc bộ chia, cho phép chia nguồn điện từ một ổ cắm ra hai thiết bị hoặc hai mạch điện.

Lưu ý:

• Dạng sóng điện vẫn giữ nguyên, nhưng cường độ dòng điện bị chia nhỏ
• Không được vượt quá tổng tải cho phép

Bộ chia mang lại sự tiện lợi, nhưng cần tính toán tải và bảo vệ quá dòng để đảm bảo an toàn và tuân thủ tiêu chuẩn.

Cầu Chì (Fuse)

Cầu chì là thiết bị an toàn có nhiệm vụ ngắt mạch điện khi dòng điện vượt quá giá trị cho phép. Điều này giúp:

• Bảo vệ mạch điện
• Ngăn hư hỏng thiết bị
• Giảm nguy cơ cháy nổ do quá dòng hoặc ngắn mạch

Cầu chì thường được tích hợp trong:

• Ổ cắm kéo dài
• Thiết bị chống sét
• Một số bộ dây nguồn chuyên dụng cho hệ thống quan trọng

Khi cầu chì đứt, bắt buộc thay thế đúng loại và đúng trị số để đảm bảo an toàn và duy trì tính toàn vẹn của mạch điện.

Dây nguồn hoạt động như thế nào?

Dây nguồn là bộ phận thiết yếu dùng để truyền năng lượng điện từ nguồn điện đến các thiết bị và máy móc điện. Là thành phần cơ bản của hệ thống phân phối điện, dây nguồn giúp cung cấp điện một cách an toàn và hiệu quả cho nhiều loại thiết bị khác nhau, từ máy tính, thiết bị gia dụng cho đến máy móc công nghiệp. Dây nguồn được cấu tạo từ nhiều thành phần chính phối hợp với nhau nhằm đảm bảo kết nối ổn định và giảm thiểu các rủi ro về điện. Ở trung tâm của dây nguồn là một hoặc nhiều lõi dẫn điện, thường được làm từ đồng có độ dẫn điện cao (đôi khi là nhôm), đóng vai trò là đường dẫn cho dòng điện đi từ nguồn điện — như ổ cắm tường, máy phát điện di động hoặc bộ nguồn — đến thiết bị sử dụng điện.

Bao quanh các lõi dẫn là lớp vật liệu cách điện bảo vệ, thường được chế tạo từ cao su bền hoặc nhựa nhiệt dẻo, giúp ngăn người dùng tiếp xúc trực tiếp với dây dẫn đang mang điện và giảm nguy cơ bị điện giật. Ngoài lớp cách điện, nhiều dây nguồn còn có thêm lớp vỏ bọc bên ngoài (áo dây) nhằm tăng khả năng chống mài mòn, bảo vệ khỏi tác động môi trường và kéo dài tuổi thọ sản phẩm. Cấu trúc chắc chắn này đặc biệt quan trọng đối với các loại dây nguồn công suất lớn dùng trong môi trường công nghiệp hoặc ngoài trời.

Ở hai đầu dây nguồn là các đầu nối được thiết kế chính xác, chẳng hạn như phích cắm và ổ cắm, cho phép kết nối điện an toàn và chắc chắn với cả nguồn điện và thiết bị đầu cuối. Các đầu nối này có nhiều kiểu cấu hình khác nhau — bao gồm chuẩn NEMA, IEC và các loại phích cắm quốc tế — nhằm phù hợp với yêu cầu điện áp, dòng điện cũng như tiêu chuẩn của từng khu vực. Thiết kế đầu nối đóng vai trò quan trọng trong an toàn và tính tiện dụng, giúp đảm bảo tiếp xúc điện tốt và ngăn ngừa hiện tượng tuột phích hoặc phát sinh tia lửa điện có thể làm hỏng các thiết bị điện tử nhạy cảm.

Chức năng của dây nguồn dựa trên các nguyên lý về khả năng dẫn điện, cách điện và độ bền cơ học. Khi được kết nối với nguồn điện phù hợp, các lõi đồng bên trong cho phép các electron di chuyển tự do, cung cấp nguồn điện AC (xoay chiều) hoặc DC (một chiều) ổn định theo yêu cầu của thiết bị. Các lớp cách điện và vỏ bọc giúp ngăn rò rỉ điện, quá nhiệt và chập mạch, đảm bảo dòng điện luôn đi đúng theo đường dẫn thiết kế. Dây nguồn được sản xuất để đáp ứng nhiều mức điện áp, dòng điện và điều kiện môi trường khác nhau, vì vậy trên thị trường có nhiều loại dây nguồn như dây nối dài, dây nguồn rời và các loại dây chuyên dụng cấp y tế nhằm đáp ứng nhu cầu của từng ngành và các quy định an toàn riêng biệt.

Khi lựa chọn dây nguồn, các yếu tố quan trọng cần xem xét bao gồm: điện áp định mức, khả năng chịu dòng (ampe), tiết diện dây (AWG), chiều dài dây, cấu hình phích cắm và việc tuân thủ các tiêu chuẩn, chứng nhận như UL, CSA, VDE hoặc RoHS. Việc chọn đúng loại dây nguồn cho từng ứng dụng là rất quan trọng để tránh nguy cơ mất an toàn điện, tối ưu hiệu suất sử dụng năng lượng và kéo dài tuổi thọ của cả dây nguồn lẫn thiết bị được kết nối. Dù được sử dụng trong thiết bị điện tử dân dụng, hệ thống tự động hóa công nghiệp, trung tâm dữ liệu hay thiết bị y tế, dây nguồn vẫn luôn là thành phần nền tảng của các hệ thống điện – điện tử hiện đại, giúp chúng ta sử dụng thiết bị một cách an toàn, tin cậy và thuận tiện mỗi ngày.

Câu hỏi thường gặp (Frequently Asked Questions)

Dây nguồn là gì và thường được sử dụng ở đâu?

Dây nguồn là một loại cáp điện có lớp cách điện và đầu nối, dùng để kết nối thiết bị điện với nguồn điện. Dây nguồn thường được sử dụng phổ biến trong các thiết bị điện tử gia dụng và thương mại như tivi, máy tính và các thiết bị điện.

Dây nguồn khác gì so với cáp nguồn?

“Dây nguồn” thường dùng để chỉ loại cáp mềm có đầu nối đúc sẵn cho các thiết bị điện tử, trong khi “cáp nguồn” là khái niệm rộng hơn, bao gồm cả cáp mềm và cáp cứng cho nhiều ứng dụng khác nhau, kể cả trong môi trường công nghiệp.

Những đặc điểm nào giúp tăng độ an toàn của dây nguồn?

Các tính năng an toàn chính bao gồm lớp vỏ cách điện, cửa che an toàn, tiếp địa (chân tiếp đất), kết nối phân cực và việc sử dụng đúng định mức dòng điện và điện áp. Những yếu tố này giúp giảm nguy cơ điện giật, sự cố điện và hư hỏng thiết bị.

Dây nguồn chuẩn NEMA có ý nghĩa gì và thường được sử dụng ở đâu?

Dây nguồn NEMA tuân thủ các tiêu chuẩn của Hiệp hội Các Nhà Sản Xuất Thiết Bị Điện Quốc Gia (National Electrical Manufacturers Association), đảm bảo tính tương thích và an toàn. Chúng chủ yếu được sử dụng tại Bắc Mỹ, Trung Mỹ và một số khu vực ở Nam Mỹ.

Những yếu tố nào cần xem xét khi chọn dây nguồn cho thiết bị?

Cần xem xét các yếu tố như điện áp định mức, khả năng chịu dòng, tiết diện dây (AWG), chiều dài dây, kiểu phích cắm, vật liệu cách điện và việc tuân thủ các tiêu chuẩn như UL, CSA hoặc VDE để đảm bảo an toàn và tương thích.

Chức năng của đầu chuyển đổi phích cắm khi sử dụng quốc tế là gì?

Đầu chuyển đổi phích cắm giúp kết nối các loại phích và ổ cắm khác nhau, cho phép thiết bị sử dụng được tại các quốc gia có tiêu chuẩn ổ cắm khác nhau. Một số loại còn tích hợp chức năng chuyển đổi điện áp và chống quá áp, phù hợp cho nhu cầu đi lại quốc tế.

Khớp nối dây nguồn (Power Cord Couplers)

Khớp nối dây nguồn là gì?

Khớp nối dây nguồn đóng vai trò quan trọng trong việc đảm bảo vận hành an toàn và hiệu quả của nhiều thiết bị điện và điện tử. Những đầu nối này, dù thường bị bỏ qua, lại chính là giao diện giữa nguồn điện và thiết bị sử dụng điện, cho phép truyền tải năng lượng điện một cách liền mạch. Tầm quan trọng của chúng nằm ở việc cung cấp kết nối chắc chắn và được tiêu chuẩn hóa, giúp giảm nguy cơ tai nạn điện, đảm bảo cấp điện ổn định và mang lại sự thuận tiện khi sử dụng. Khớp nối dây nguồn có nhiều loại và tiêu chuẩn khác nhau để phù hợp với từng thiết bị và yêu cầu điện áp, vì vậy chúng là thành phần thiết yếu trong việc duy trì an toàn điện, tính tương thích và chức năng tổng thể trong cả môi trường dân dụng lẫn công nghiệp.

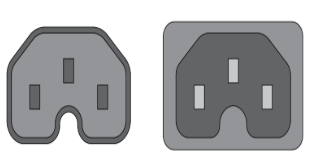

IEC 320, hay IEC 60320, là tiêu chuẩn được sử dụng để quy định kích thước và các đặc tính của khớp nối thiết bị điện. Mặc dù IEC cũng đã phát triển tiêu chuẩn nhằm thống nhất các quy định về khớp nối thiết bị trên toàn cầu, nhưng phích cắm lại tuân theo một hệ thống tiêu chuẩn hóa riêng. Các tiêu chuẩn dành cho phích cắm sẽ được trình bày trong chương tiếp theo.

Bảng dưới đây tóm tắt các loại khớp nối thiết bị theo tiêu chuẩn IEC 320.

Connector (Female)	Appliance Inlet (Male)	Description	Current Rating	Max Cable Length	Temp. Rating
C1	C2	Gồm hai chân tròn, cách nhau 0,26 inch (6,6 mm). Tiết diện của phần vỏ đầu nối là hình 2D tổng hợp, bao gồm một hình chữ nhật và hai nửa hình tròn. Được sử dụng trong nhiều thiết bị công suất thấp hoạt động trực tiếp bằng nguồn điện AC, ví dụ như máy cạo râu điện. Đang dần được thay thế bởi các bộ adapter nguồn chuyển sang DC. Sử dụng cho thiết bị Class II (thiết bị cách điện kép). Không phân cực. Không có tiếp địa. Không thể đấu nối lại dây (non-rewireable).	0.2 A	6.6 ft (2 m)	158°f (70°C)
C3	C4	Gồm hai chân tròn, cách nhau 0,4 inch (10 mm). Phần vỏ đúc của đầu nối có hình dạng tổng hợp; tiết diện xung quanh các chân cắm là dạng tròn, và có thêm một gờ hình chữ nhật ở phía trên. Đã bị loại bỏ khỏi tiêu chuẩn. Sử dụng cho thiết bị Class II (thiết bị cách điện kép). Có phân cực. Không có tiếp địa. Không thể đấu nối lại dây (non-rewireable).	2.5 A	6.6 ft (2 m)	158°f (70°C)
C5	C6	Còn được gọi là đầu nối “cloverleaf” hoặc “Mickey Mouse”. Gồm ba chân cắm được bố trí theo hình tam giác. Chân tiếp địa (earth) nằm phía trên chân pha (live) và chân trung tính (neutral), lệch 0,18 inch (4,5 mm). Hai chân live và neutral cách nhau 0,4 inch (10 mm). Thường thấy trên bộ nguồn laptop hoặc adapter nguồn. Có thể sử dụng cho thiết bị Class I. Có phân cực. Không thể đấu nối lại dây (non-rewireable).	2.5 A	6.6 ft (2 m)	158°f (70°C)

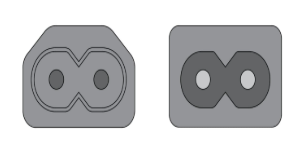

C7	C8	Còn được gọi là đầu nối “figure-8” (hình số 8). Các rãnh khuyết ở phía trên và phía dưới phần vỏ đúc giúp tăng độ ổn định của đầu nối, làm cho nó tốt hơn so với đầu nối C1/C2 có hình dạng tương tự. Gồm hai chân cắm, cách nhau 0,34 inch (8,6 mm). Cổng vào C8 tiêu chuẩn có độ sâu 0,4 inch (10 mm); các biến thể C8A và C8B có độ sâu 0,6 inch (15,5 mm). Thường được sử dụng trong thiết bị âm thanh, video và radio. Sử dụng cho thiết bị Class II (thiết bị cách điện kép). Không phân cực. Không có tiếp địa. Không thể đấu nối lại dây (non-rewireable).	2.5 A	13.1 ft (4 m)	158°f (70°C)
C9	C10	Gồm hai chân cắm dạng chữ nhật (dạng lá). Hai chân cách nhau 0,4 inch (10 mm). Phần vỏ đúc của đầu nối có dạng hình chữ nhật, với các cạnh được vát hoặc bo tròn. Được sử dụng trong các mẫu thiết bị hi-fi đời cũ. Chỉ áp dụng cho thiết bị Class II (thiết bị cách điện kép). Không phân cực. Không có tiếp địa. Không thể đấu nối lại dây (non-rewireable).	6 A	–	158°f (70°C)
C11	C12	Hình dạng tương tự đầu nối C9/C10, ngoại trừ có rãnh khuyết ở phía trên. Đã ngừng sử dụng và bị loại bỏ khỏi tiêu chuẩn. Dùng cho thiết bị Class II (thiết bị cách điện kép). Có phân cực. Không có tiếp địa. Không thể đấu nối lại dây (non-rewireable).	10 A	–	158°f (70°C)
C15	C16	Còn được gọi là “kettle lead” hoặc IEC Hot Connector. Hình dạng tương tự đầu nối C13/C14, ngoại trừ có rãnh khuyết ở phía dưới. Có khả năng chịu nhiệt cao hơn so với đầu nối C13/C14. Có thêm một biến thể C15A/C16A, được sử dụng trong môi trường nhiệt độ còn cao hơn; biến thể này có gờ hình chữ nhật ở phía trên phần vỏ đúc. Các đầu nối này được sử dụng trong các ứng dụng công nghiệp. Có thể dùng cho thiết bị Class I. Có phân cực. Có tiếp địa. Có thể đấu nối lại dây (rewireable).	10 A	–	248°F (120°C), 311°F (155°C)
C17	C18	Gồm hai chân cắm, cách nhau 0,55 inch (14 mm). Phần vỏ đúc của đầu nối có dạng hình chữ nhật, với các cạnh phía trên được vát mạnh. Sử dụng cho thiết bị Class II (thiết bị cách điện kép). Có phân cực. Không có tiếp địa. Không thể đấu nối lại dây (non-rewireable).	10 A	–	158°f (70°C)

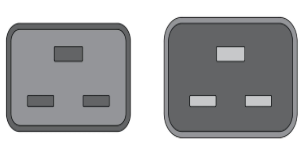

C19	C20	Gồm ba chân cắm: chân pha (live) và chân trung tính (neutral) cách nhau 0,5 inch (13 mm), trong khi chân tiếp địa (earth) lệch 0,3 inch (8 mm). Các chân cắm được bố trí theo phương ngang. Phần vỏ đúc của đầu nối có dạng hình chữ nhật, với các cạnh được bo tròn. Được sử dụng cho bộ nguồn công suất lớn và các thiết bị điện trong những trường hợp đầu nối C13/C14 không phù hợp. Có thể sử dụng cho thiết bị Class I. Có phân cực. Có tiếp địa. Có thể đấu nối lại dây (rewireable).	16 A	–	158°f (70°C)
C21	C22	Tương tự mối quan hệ giữa đầu nối C13/C14 và C15/C16, C21/C22 là phiên bản chịu nhiệt cao của loại C19/C20. Phần vỏ đúc của đầu nối có dạng hình chữ nhật, với các cạnh phía trên được vát mạnh. Có thể sử dụng cho thiết bị Class I. Có phân cực. Có tiếp địa. Có thể đấu nối lại dây (rewireable).	16 A	–	311°F (155°C)
C23	C24	Tương tự đầu nối C19/C20, ngoại trừ không có chân tiếp địa. Chỉ dùng cho thiết bị Class II (thiết bị cách điện kép). Có phân cực. Không thể đấu nối lại dây (non-rewireable).	16 A	–	158°f (70°C)

Phích cắm dây nguồn (Power Cord Plugs)

Phích cắm và ổ cắm có thể có nhiều cấu hình khác nhau tùy theo quy định của từng quốc gia/khu vực, do các tiêu chuẩn điện có thể khác nhau, đặc biệt đối với từng thành phần điện cụ thể. Ủy ban Kỹ thuật Điện Quốc tế (IEC) đã xây dựng hệ thống ký hiệu để xác định các loại phích cắm tiêu chuẩn trên toàn cầu.

Các loại phích cắm khác nhau cùng với đặc tính tương ứng của chúng được tóm tắt trong bảng dưới đây.

Plug/Socket Type	Description	Region	Standard	Rating

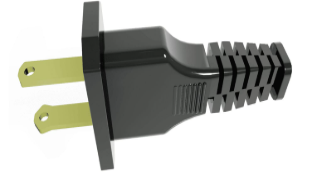

A	Còn được gọi là phích cắm dạng lá phẳng (flat blade attachment plug). Gồm hai chân cắm song song. Một số phích cắm có lỗ gần đầu chân cắm, khớp với các gờ trên tiếp điểm của ổ cắm. Một số phích cắm Type A có chân trung tính (neutral) rộng hơn chân còn lại, đặc biệt là các loại dùng tại khu vực Mỹ. Phích cắm Type A có chân trung tính rộng hơn là loại có phân cực. Các phích cắm này không có tiếp địa, nhưng vẫn có thể cắm vừa ổ cắm Type B (NEMA 5-15) có tiếp địa.	North America, Central America East Asia, Southeast Asia Some parts of the Middle East and Africa	NEMA 1-15 JIS C 8303 Class II	15 A, 125 V 15 A, 125 V
B	Gồm hai chân dẹt song song và một chân tiếp địa (ground/earth) dạng tròn. Chân tiếp địa dài hơn so với chân pha (live) và chân trung tính (neutral). Điều này đảm bảo thiết bị được tiếp địa trước khi được cấp điện, giúp tăng độ an toàn. Vị trí của chân tiếp địa buộc phích cắm phải cắm đúng chiều, qua đó đảm bảo tính phân cực; hai chân live và neutral có cùng bề rộng. Ổ cắm Type B có thể chấp nhận phích cắm Type A.	North America, Central America East Asia, Southeast Asia Some parts of the Middle East and Africa	NEMA 5-15, NEMA 5-20 JIS C 8303, Class I	15 A, 125 V: 20 A, 125 V 15 A, 125 V

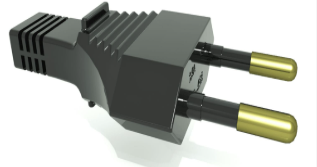

C	Còn được gọi là Europlug. Gồm hai chân tròn song song. Không phân cực, có thể cắm theo cả hai chiều. Có ống bọc cách điện trên chân cắm. Đường kính chân cắm trong khoảng 0,157 – 0,19 inch (4 – 4,8 mm), với khoảng cách tâm–tâm 0,75 inch (19 mm). Phù hợp với nhiều loại ổ cắm chân tròn như Type E, F, J, K và N; không tồn tại ổ cắm riêng cho Type C.	Europe, except UK, Ireland, Cyprus, and Malta	CEE 7/16	2.5 A, 250 V
D	Gồm ba chân tròn kích thước lớn được bố trí theo hình tam giác. Một chân là chân tiếp địa, có đường kính lớn hơn các chân còn lại. Chân tiếp địa thường nằm ở phía trên, và ổ cắm được lắp đặt tương ứng. Có phân cực. Phần lớn không có cầu chì (cầu chì về sau trở thành tùy chọn). Có các mức định mức 2 A và 5 A; hình dạng bên ngoài giống nhau nhưng kích thước khác nhau. Tiêu chuẩn phích cắm Type D chủ yếu phát triển từ các tiêu chuẩn của Anh, đặc biệt là BS 546. BS 546 là tiêu chuẩn đã lỗi thời, nhưng vẫn được duy trì sử dụng tại các thuộc địa cũ của Anh.	India South Africa, Sri Lanka, Nepal, Namibia	IS 1293 SANS 164-3	6 A, 250 V 6 A, 250 V
E	Phích cắm gồm hai chân tròn. Các chân có đường kính 0,19 inch (4,8 mm) và khoảng cách 0,75 inch (19 mm). Ổ cắm có một chân tiếp địa dạng tròn nằm ở giữa hai lỗ cắm, lệch 0,39 inch (10 mm). Chân tiếp địa dài hơn, cho phép thiết bị được tiếp địa trước khi được cấp điện, tăng độ an toàn. Phích cắm có phân cực, tuy nhiên việc đấu dây có thể không cố định. Ổ cắm Type E có thể chấp nhận phích cắm Type C.	France, Belgium, Denmark, Poland, Slovakia, and Tunisia among others	CEE 7/5 socket CEE 7/6 plug	16 A, 250 V
F	Còn được gọi là phích cắm Schuko. Schuko là viết tắt của Schutzkontakt, nghĩa là “tiếp điểm bảo vệ”. Các chân cắm của Type F tương tự như Type E. Phích cắm có hai kẹp tiếp địa bổ sung ở phía trên và phía dưới, khớp với các kẹp tương ứng trong ổ cắm. Các kẹp tiếp địa này tiếp xúc trước khi các chân cắm kết nối với nguồn điện. Phần lớn phích cắm Type F không hoàn toàn tròn. Có thêm gờ hoặc cạnh nhô ra ở bên phải và bên trái của phích cắm; các gờ này ăn khớp với rãnh trên ổ cắm, giúp tăng độ ổn định của kết nối. Không phân cực.	Germany, Austria, Chile, Croatia, Denmark, Finland, Greece, Italy, Netherlands, Spain, and Russia among others	CEE 7/3 socket CEE 7/4 plug	16 A, 250 V 10 A, 250 VDC 16 A, 250 VAC
G	Phích cắm Type G có ba chân cắm dạng chữ nhật (dạng lá). Chân pha (live) và chân trung tính (neutral) được bố trí theo phương ngang. Tiết diện của mỗi chân là 0,157 × 0,25 inch (4 × 6,35 mm), chiều dài 0,7 inch (17,7 mm). Khoảng cách tâm–tâm giữa hai chân là 0,87 inch (22,2 mm). Phía trên chân live và neutral là chân tiếp địa (earth), được bố trí theo phương dọc. Chân này có tiết diện 0,157 × 0,31 inch (4 × 8 mm) và chiều dài 0,89 inch (22,7 mm). Độ lệch của chân tiếp địa là 0,87 inch (22,2 mm). Chân live và neutral có ống bọc cách điện, với chiều dài từ 0,35 đến 0,37 inch (9 – 9,5 mm). Việc chân tiếp địa được đặt lệch cho phép phích cắm có phân cực. Phích cắm Type G có cầu chì tích hợp, thường với định mức 3 A và 13 A. Chức năng chính của cầu chì là bảo vệ dây nguồn mềm nối giữa phích cắm và thiết bị, đồng thời bảo vệ thiết bị khỏi quá tải. Ổ cắm Type G có thể chấp nhận phích cắm Type C, tuy nhiên cách sử dụng này không an toàn và không được khuyến nghị. Tiêu chuẩn chính là BS 1363. Từ tiêu chuẩn này đã phát triển nhiều tiêu chuẩn khác nhưng vẫn tuân theo cùng quy cách phích cắm và ổ cắm, ví dụ như IS 401 và 411 (Ireland), MS 589 (Malaysia) và SS 145 (Singapore).	UK, Ireland, Cyprus, Malta, Malaysia, Singapore, and Hong Kong among others	BS 1363	13 A, 250 V
H	Gồm ba chân tròn. Các chân có đường kính 0,177 inch (4,5 mm) và chiều dài 0,75 inch (19 mm). Ban đầu, các chân có dạng chữ nhật và được bố trí theo hình chữ Y; tiêu chuẩn đã được sửa đổi vào năm 1989. Không giống các loại khác thường có chân tiếp địa nằm phía trên chân pha (live) và trung tính (neutral), chân tiếp địa của Type H được đặt lệch xuống phía dưới ổ cắm. Hai chân live và neutral cách nhau 0,75 inch (19 mm). Chân tiếp địa có độ lệch 0,37 inch (9,5 mm). Phích cắm này có phân cực. Ổ cắm Type H có thể chấp nhận phích cắm Type C. Một số ổ cắm Type H có lỗ cắm dạng chữ nhật với phần giữa bo tròn để tương thích cả chân tròn và loại chân chữ nhật đã ngừng sử dụng.	Israel	SI 32	16 A, 250 V
I	Gồm ba chân dẹt được bố trí cách nhau 120° tính từ tâm. Chân pha (live) và chân trung tính (neutral) nằm phía trên, nghiêng 30° so với phương thẳng đứng, tạo thành hình chữ V ngược. Chân tiếp địa (earth) nằm phía dưới, được bố trí theo phương thẳng đứng. Chân live và neutral có tiết diện 0,25 × 0,06 inch (6,35 × 1,6 mm), chiều dài 0,68 inch (17,35 mm). Chân tiếp địa có tiết diện giống chân live và neutral, nhưng chiều dài lớn hơn, 0,78 inch (20 mm). Ổ cắm Type I luôn có tiếp địa, trong khi một số phích cắm Type I không có chân tiếp địa. Các phích cắm không có chân tiếp địa chỉ dùng cho thiết bị cách điện kép (double-insulated) và giới hạn dòng 7,5 A. Tại Úc và New Zealand, tồn tại nhiều mức dòng định mức khác nhau; bất kỳ phích cắm nào cũng có thể cắm vào ổ cắm có cùng hoặc dòng định mức cao hơn. Việc cắm phích vào ổ cắm có dòng định mức thấp hơn được ngăn chặn bằng cách thay đổi kích thước các chân cắm. Phích cắm Type I của Trung Quốc và Argentina có kích thước hơi khác so với loại dùng tại Úc và New Zealand.	Australia, New Zealand, Papua New Guinea Argentina China	AS/NZS 3112 IRAM 2073 GB 1002 and GB 2009.1	10 A, 250 V 15 A, 250 V 20 A, 250 V 25 A, 250 V 32 A, 250 V
J	Được tiêu chuẩn hóa theo hệ thống phích cắm và ổ cắm phân cấp của Thụy Sĩ – SEV 1011. Phích cắm Type J tương ứng với Type 12, trong khi ổ cắm là Type 13. Trong tiêu chuẩn SEV 1011 còn có các dòng 1X và 2X, tuy nhiên không phải tất cả đều là Type J. Phích cắm Type J gồm ba chân cắm. Mỗi chân có đường kính 0,157 inch (4 mm) và chiều dài 0,75 inch (19 mm). Hai chân pha (live) và trung tính (neutral) có khoảng cách tâm–tâm 0,75 inch (19 mm). Chân tiếp địa (earth) nằm gần vị trí trung tâm, với độ lệch 0,2 inch (5 mm). Phích cắm này có phân cực. Các chân cắm có ống bọc cách điện dài 0,39 inch (10 mm). Ổ cắm Type J có thể chấp nhận phích cắm Type C.	Switzerland Liechtenstein	SEV 1011 Type 12 plug and Type 13 socket	10 A, 250 V
K	Gồm hai chân dẫn điện và một chân tiếp địa dạng chữ U. Hai chân pha (live) và trung tính (neutral) có đường kính 0,189 inch (4,8 mm), chiều dài 0,75 inch (19 mm) và khoảng cách giữa hai chân là 0,75 inch (19 mm). Chân tiếp địa có đường kính 0,55 inch (14 mm). Phích cắm này có phân cực. Ổ cắm Type K có thể chấp nhận phích cắm Type C.	Denmark, Greenland	107-2-D1	13 A, 250 V
L	Gồm ba chân tròn được bố trí thẳng hàng. Chân tiếp địa nằm ở vị trí trung tâm. Phích cắm này có hai phiên bản: 10 A và 16 A. Phiên bản 10 A có các chân tròn đường kính 0,157 inch (4 mm), khoảng cách giữa các chân là 0,37 inch (9,5 mm). Phiên bản 16 A có các chân tròn đường kính 0,2 inch (5 mm), khoảng cách giữa các chân là 0,51 inch (13 mm). Cả hai phiên bản đều không phân cực. Ổ cắm Type L 10 A có thể chấp nhận phích cắm Type C.	Italy	CEI 23-50	10 A, 250 V 16 A, 250 V
M	Tương tự phích cắm Type D, nhưng các chân cắm có đường kính lớn hơn nhiều. Các thông số kỹ thuật cũng được phát triển dựa trên tiêu chuẩn BS 546. Hai chân pha (live) và trung tính (neutral) có đường kính 0,28 inch (7,1 mm), chiều dài 0,73 inch (18,65 mm) và khoảng cách giữa hai chân là 1 inch (25,4 mm). Chân tiếp địa (earth) có đường kính 0,34 inch (8,7 mm) và chiều dài 1,13 inch (28,6 mm). Thiết kế có ống bọc cách điện trên các chân cắm. Độ lệch của chân tiếp địa cho phép phích cắm có phân cực.	South Africa, Swaziland, Lesotho	SANS 164-1	16 A, 250 V
N	Gồm ba chân tròn. Chân tiếp địa là chân ở giữa, được đặt lệch 0,118 inch (3 mm). Hai chân pha (live) và trung tính (neutral) có kích thước thay đổi tùy theo định mức dòng điện của phích cắm. Phích cắm Type N 10 A có các chân với đường kính 0,157 inch (4 mm). Phích cắm 20 A có các chân với đường kính 0,177 inch (4,5 mm). Hai chân live và neutral được bố trí cách nhau 0,75 inch (19 mm). Thiết kế có các chân cắm được bọc cách điện. Phích cắm và ổ cắm Type N ban đầu được thiết kế theo tiêu chuẩn IEC 60906-1, nhưng không hoàn toàn tuân thủ đầy đủ tiêu chuẩn này. Ổ cắm Type N có thể chấp nhận phích cắm Type C.	Brazil	NBR 14136	10 A, 250 V 20 A, 250 V
O	Gồm chân pha (live), chân trung tính (neutral) và chân tiếp địa (earth). Các chân cắm có đường kính 0,18 inch (4,8 mm). Hai chân dẫn điện (live và neutral) có chiều dài 0,75 inch (19 mm), với ống bọc cách điện dài 0,4 inch (10 mm). Chân tiếp địa có chiều dài 0,8 inch (21,4 mm). Loại phích cắm này chỉ được sử dụng tại Thái Lan. Tiêu chuẩn này tương đối mới, với mục tiêu dần thay thế các phích cắm kiểu Mỹ. Hiện nay đang sử dụng ổ cắm dạng lai (hybrid), có thể chấp nhận các phích cắm Type A,	Thailand	TIS 166-2549	16 A, 250 V

Kết luận

Dây nguồn (power cord) là một thành phần điện dùng để kết nối thiết bị với lưới điện hoặc nguồn cấp điện. Dây nguồn được làm từ cáp điện có lớp cách điện, với một hoặc hai đầu được đúc sẵn đầu nối.

Bộ dây nguồn (cord set) bao gồm phích cắm, dây cáp nguồn và đầu nối. Nó được sử dụng để kết nối thiết bị điện với lưới điện hoặc nguồn điện.

Bộ dây liên kết (interconnection cord set) là một cụm dây gồm đầu nối đực và đầu nối cái, dùng để kết nối hai thiết bị điện với nhau.

IEC 320, hay IEC 60320, là tiêu chuẩn dùng để quy định kích thước và đặc tính của các khớp nối thiết bị điện. Các khớp nối IEC 320 phổ biến gồm C1/C2, C5/C6, C13/C14 và C15/C16.

Phích cắm và ổ cắm có thể có nhiều cấu hình khác nhau tùy theo quy định của từng địa phương. Các tiêu chuẩn điện áp dụng đôi khi khác nhau giữa các khu vực, đặc biệt đối với từng linh kiện điện cụ thể. IEC đã xây dựng một tiêu chuẩn chung để phân nhóm các loại phích cắm trên thế giới dựa trên các đặc điểm tương đồng như số lượng chân cắm, kích thước, tính năng an toàn, v.v.
