Đầu nối NEMA: Ứng dụng, tiêu chuẩn và lợi ích

Tìm hiểu về đầu nối NEMA

Đầu nối NEMA là thành phần thiết yếu để kết nối các thiết bị điện – điện tử với nguồn điện, có thể sử dụng dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC). Trong đó, AC được sử dụng phổ biến trong nhà ở, văn phòng và môi trường thương mại, còn DC thường được cung cấp từ pin hoặc ắc quy.

Trong khi các đầu nối gia dụng thường chỉ có hai hoặc ba chấu, thì trong công nghiệp và thương mại toàn cầu tồn tại hàng trăm loại đầu nối khác nhau, mỗi loại được thiết kế riêng cho mức dòng điện (A) và điện áp (V) cụ thể.

Tại Hoa Kỳ, các đầu nối được thiết kế với dòng định mức từ 15A đến 60A và điện áp định mức từ 125V đến 600V. Chúng có nhiều cấu hình khác nhau với hình dạng, kích thước và cách bố trí lá tiếp điểm (blade) đa dạng nhằm ngăn việc cắm nhầm, đảm bảo đáp ứng đúng yêu cầu về điện áp, khả năng tải dòng và tiếp địa.

Tất cả các nhà sản xuất tại Mỹ đều tuân thủ tiêu chuẩn NEMA, giúp đồng bộ hóa và thống nhất trong toàn ngành. Tiêu chuẩn NEMA quy định rõ cấu hình chân của phích cắm và ổ cắm dựa trên định mức dòng điện và điện áp tương ứng.

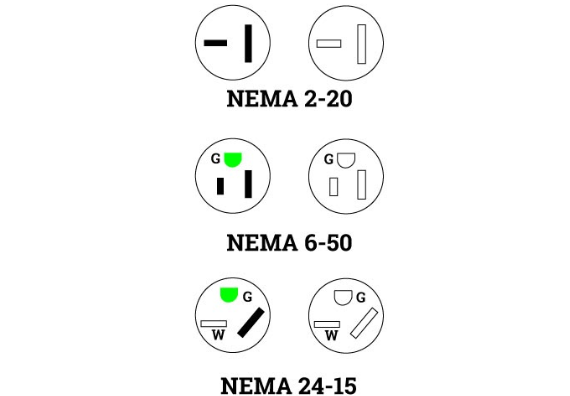

Ví dụ, trong sơ đồ minh họa các mẫu NEMA 2-20, NEMA 6-50 và NEMA 24-15, mỗi loại có cấu hình chân riêng biệt. Các mẫu này khác nhau về dòng và điện áp, trong đó NEMA 2-20 và NEMA 6-50 được định mức 250V, còn NEMA 24-15 được định mức 347V.

Các loại đầu nối NEMA

Không khóa (Non-Locking)

Trong nhóm đầu nối không khóa, NEMA 1 và NEMA 5 là hai loại được sử dụng rộng rãi nhất tại Bắc Mỹ.

• NEMA 1: phích hai lá, không tiếp địa, khuyến nghị cho thiết bị công suất thấp.
• NEMA 5: hai lá + chân tiếp địa, nâng cao an toàn và phù hợp Quy chuẩn Điện Quốc gia (NEC) hiện hành.

Do yêu cầu an toàn và tiếp địa ngày càng cao, các công trình xây dựng mới thường bắt buộc lắp ổ cắm NEMA 5, dẫn đến việc loại bỏ dần NEMA 1.

Hệ thống ký hiệu tiêu chuẩn NEMA sử dụng chữ số đầu để chỉ cấu hình phích/ổ (số cực, số dây và điện áp danh định). Có cả phiên bản có tiếp địa và không tiếp địa, ví dụ hai cực ba dây hoặc bốn cực năm dây có tiếp địa. Với loại không tiếp địa, số dây bằng số cực vì không cần dây đất. Sau đó là số chỉ dòng định mức, kèm ký hiệu “P” (plug – phích cắm) hoặc “R” (receptacle – ổ cắm).
Ví dụ: NEMA 5-15R là ổ cắm 125V, hai cực ba dây, 15A, rất phổ biến trong ổ cắm tường gia đình.

Trong thực tế lắp đặt, chân tiếp địa thường hướng lên trên. Cách bố trí này giúp tránh vật kim loại chạm vào dây pha, giảm nguy cơ ngắn mạch, và bảo vệ người dùng cũng như thiết bị khỏi điện giật. Tuân thủ mã NEMA là điều kiện cần để truyền tải năng lượng an toàn và hiệu quả, đặc biệt ở những nơi cần hạn chế nhiễu và sự cố điện.

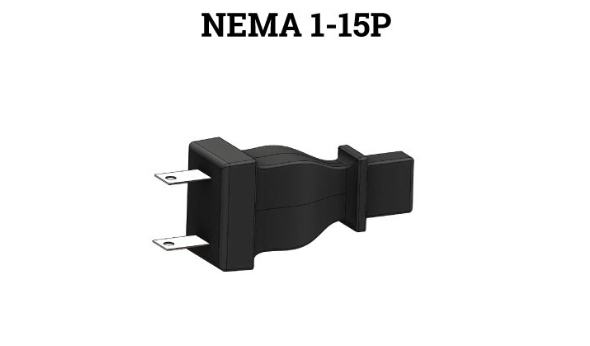

NEMA 1

Phích cắm NEMA 1 có hai chân dẹt song song, cấu hình hai cực – hai dây – không tiếp địa, định mức 125V. Chúng chủ yếu dùng cho đèn, bộ sạc và các thiết bị công suất thấp. Tuy nhiên, do không có tiếp địa, việc sử dụng đang giảm dần để chuyển sang các loại có tiếp địa an toàn hơn. Hình minh họa thường gặp nhất là NEMA 1-15P.

NEMA 2

Dòng NEMA 2 hiện đã lỗi thời và không còn được sản xuất. Đây là hệ thống phích cắm và ổ cắm hai dây, điện áp 250V, từng được sử dụng trong một số ứng dụng hạn chế mang tính lịch sử.

NEMA 3

NEMA 3 là dòng được lên kế hoạch cho các ứng dụng điện áp cao, với thiết kế hai dây, không tiếp địa, định mức 277V. Dòng này nhằm đáp ứng một số yêu cầu chiếu sáng thương mại.

NEMA 4

Dòng NEMA 4 là loại sắp triển khai, hướng tới nhu cầu công suất cao hơn, cung cấp định mức 600V với cấu hình hai dây, không tiếp địa, chủ yếu phục vụ các ứng dụng công nghiệp trong tương lai.

NEMA 5

Các đầu nối NEMA 5 có hai cực, ba dây, với một chân tiếp địa đi kèm hai lá phẳng (trong đó một lá rộng hơn để phân cực). Điện áp điển hình là 125V, với các mức dòng phổ biến như NEMA 5-15, NEMA 5-20 và NEMA 5-30. Đây là chuẩn mặc định hiện nay cho ổ cắm tường dân dụng và dây nối dài, hỗ trợ phần lớn thiết bị gia dụng công suất nhỏ đến trung bình.

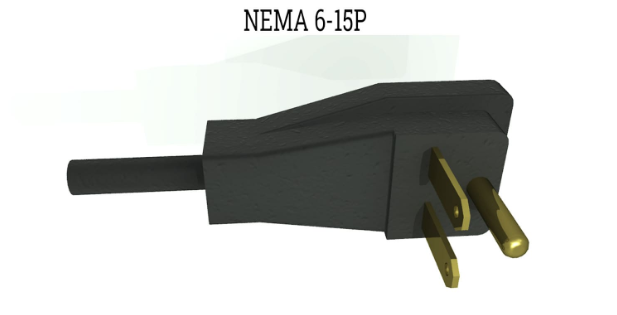

NEMA 6

Các đầu nối NEMA 6 được thiết kế cho điện áp cao hơn (208V hoặc 240V) và các ứng dụng tải nặng, đặc biệt trong môi trường thương mại và công nghiệp. Với cấu hình ba dây có tiếp địa và nhiều biến thể khác nhau, NEMA 6 phù hợp để cấp nguồn cho thiết bị công suất lớn như hệ thống HVAC, máy nén khí và một số thiết bị nhà bếp công nghiệp, mang lại hiệu suất ổn định và độ tin cậy cao.

NEMA 7

Các đầu nối NEMA 7 có thiết kế hai cực, có tiếp địa, định mức 277V, thường dùng cho đèn huỳnh quang một pha và các mạch điện chuyên dụng trong tòa nhà. Chúng có chân dẫn dòng đặt chéo và chân tiếp địa hình chữ U để tăng cường an toàn.

NEMA 8

NEMA 8 là đầu nối điện áp cao (480V) đang được đề xuất, với ba dây, hai cực và có tiếp địa, phù hợp cho thiết bị công nghiệp chuyên dụng.

NEMA 9

NEMA 9 có thiết kế tương tự NEMA 8 nhưng định mức 600V, đáp ứng các hệ thống điện yêu cầu cao hơn.

NEMA 10

Các đầu nối NEMA 10 hiện đã lỗi thời, trước đây thường dùng cho máy sấy và bếp điện. Chúng đã được thay thế bằng các loại có tiếp địa như NEMA 14-30 và NEMA 14-50 để phù hợp với quy chuẩn điện hiện đại.

NEMA 11

NEMA 11 được thiết kế cho tải ba pha 250V, cấu hình ba cực, ba dây, không tiếp địa, với các mức dòng 20A, 30A và 50A, chủ yếu phục vụ thiết bị công nghiệp đời cũ.

NEMA 12

NEMA 12 là đầu nối sắp triển khai, dành cho ba pha 480V, cấu hình ba dây, ba cực, không tiếp địa, dự kiến đáp ứng các ứng dụng công nghiệp mới nổi.

NEMA 13

NEMA 13 có cấu hình giống NEMA 12 nhưng được thiết kế cho điện áp cao hơn (600V), hướng tới nhu cầu công nghiệp nặng trong tương lai.

NEMA 14

NEMA 14 là thiết kế bốn dây có tiếp địa, với dòng định mức từ 15A đến 60A, thường dùng cho trạm sạc xe điện (EVSE), lò điện và bếp điện. Việc tách riêng dây trung tính và dây tiếp địa giúp các phích cắm này phù hợp cho cả mạch 240V và mạch split-phase, đảm bảo an toàn và linh hoạt trong sử dụng.

NEMA 15

NEMA 15 có ứng dụng tương tự NEMA 14 nhưng được thiết kế cho nguồn ba pha, không có dây trung tính. Cấu hình này cho phép cấp nguồn ổn định cho máy móc công suất lớn, phù hợp với thiết bị công nghiệp quy mô lớn.

NEMA 16

NEMA 16 (chưa được triển khai rộng rãi) dự kiến có cấu hình ba pha, ba cực, bốn dây, có tiếp địa, định mức 480V, tối ưu cho các hệ thống tải cao trong tương lai.

NEMA 17

NEMA 17 có thiết kế tương tự NEMA 16 nhưng hỗ trợ điện áp cao hơn (600V), mở rộng khả năng ứng dụng công nghiệp nặng.

NEMA 18

NEMA 18 là phương án chuyên dụng, thay thế cho NEMA 14 và NEMA 15 trong một số trường hợp, cung cấp cấu hình ba pha 120Y/208V, không tiếp địa, đáp ứng nhu cầu thương mại đặc thù.

NEMA 19

NEMA 19 (đang được phát triển) có định mức 277/480YV, cấu hình ba cực, bốn dây, không tiếp địa, hướng tới các hệ thống phân phối điện tiên tiến.

NEMA 20

NEMA 20 tương tự NEMA 19 nhưng nâng khả năng chịu điện áp lên 247/600Y, mang lại tính linh hoạt cao hơn cho hạ tầng đang phát triển.

NEMA 21

NEMA 21 là đầu nối dự kiến triển khai, cung cấp cấu hình ba pha 120/208Y, năm dây, ba cực, có dây trung tính và tiếp địa, phù hợp cho mạng phân phối điện phức tạp trong môi trường thương mại.

NEMA 22

NEMA 22 tương đương NEMA 21, nhưng được thiết kế riêng cho hệ thống 277/480Y, đáp ứng nhu cầu phân phối điện công suất lớn.

NEMA 23

NEMA 23 có chức năng tương đương NEMA 22, hỗ trợ điện áp 277/480Y, mở rộng kịch bản ứng dụng trong công nghiệp và thương mại.

NEMA 24

Các đầu nối NEMA 24 là ổ cắm hai cực, có tiếp địa, định mức 347V, được sử dụng chủ yếu trong hệ thống điện tại Canada.

Đầu nối xe du lịch – NEMA TT-30

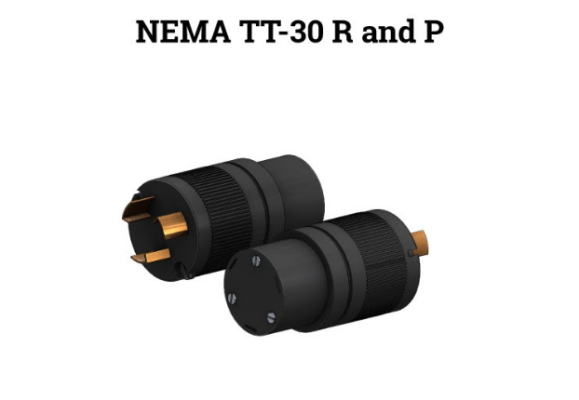

NEMA TT-30, thường gọi là “phích cắm xe du lịch”, được thiết kế cho xe RV và khu cắm trại. Với điện áp 120V và dòng 30A, TT-30 cấp nguồn tin cậy cho điều hòa RV, lò vi sóng và các thiết bị tiêu thụ lớn khác. Cấu hình chân độc đáo của TT-30 giúp ngăn cắm nhầm với ổ cắm dân dụng hay thương mại thông thường, đảm bảo an toàn cho người dùng và thiết bị.

Đầu nối khóa (Locking Connectors)

Đầu nối khóa, còn được gọi là phích cắm/ổ cắm Twist-Lock®, cung cấp kết nối chắc chắn, chống rung cho các mạch điện quan trọng. Các lá tiếp điểm cong đặc trưng cho phép người dùng cắm vào rồi xoay để khóa, nhờ đó ngăn tuột cắm ngoài ý muốn—điều thường xảy ra với đầu nối lá thẳng (không khóa). Đầu nối khóa là thiết yếu trong xây dựng thương mại, chiếu sáng sân khấu, máy móc công nghiệp, máy phát điện di động, và môi trường có rung động hoặc di chuyển thường xuyên.

Hầu hết đầu nối khóa được thiết kế để chịu dòng cao và đảm bảo cấp điện ổn định trong các ứng dụng khắc nghiệt. Ngoài ra còn có đầu nối khóa cỡ nhỏ (Midget Locking – ký hiệu “ML”) cho những nơi cần kết nối gọn, giúp lắp đặt dễ dàng trong không gian bảng điều khiển hạn chế. Các biến thể midget locking gồm:

• Hai cực, không tiếp địa, 125V
• Hai cực, có tiếp địa, 125V
• Ba cực, không tiếp địa, 125/250V

Các loại đầu nối khóa được nhận biết bằng chữ “L” đứng trước số series, ví dụ NEMA L5, NEMA L6, NEMA L14. Hiểu đúng ký hiệu phích cắm khóa giúp kỹ sư và thợ điện phối hợp đúng ổ cắm trong hệ thống phân phối điện và chọn đầu nối phù hợp với môi trường cũng như tải.

NEMA L1

Đầu nối NEMA L1 cung cấp mạch một cực + trung tính, hai dây, không tiếp địa cho mạch một pha 125V, định mức đến 15A. Phạm vi sử dụng hạn chế, chủ yếu cho thiết bị chuyên dụng hoặc đời cũ.

NEMA L2

NEMA L2 cung cấp mạch hai cực, hai dây, không tiếp địa, định mức 250V, 20A, dùng cho một số ứng dụng công nghiệp chọn lọc.

NEMA L3 và NEMA L4

NEMA L3 và NEMA L4 không được phát triển hoặc tiêu chuẩn hóa; không có ứng dụng thương mại.

NEMA L5

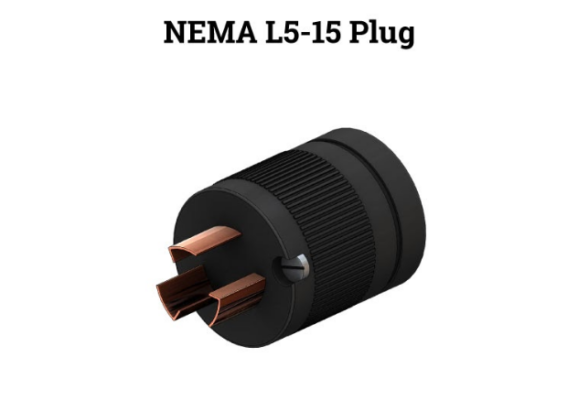

Đầu nối NEMA L5 là loại hai cực, có tiếp địa, định mức 125V. Ứng dụng phổ biến gồm nguồn bờ tàu (marine shore power), khu cắm trại, công viên RV. Chúng cung cấp kết nối an toàn, tin cậy cho khu vực ngoài trời và môi trường ẩm ướt.

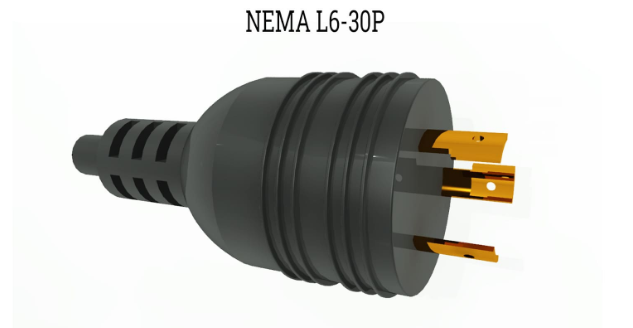

NEMA L6

Dòng NEMA L6 được định mức 250V, có thiết kế hai cực, ba dây, có tiếp địa, hỗ trợ tải 208–240V không cần dây trung tính. Các đầu nối khóa xoay (twist-lock) này là chuẩn phổ biến trong trung tâm dữ liệu, tủ điều khiển công nghiệp, máy chủ, bộ lưu điện (UPS) và thiết bị CNTT công suất lớn, nơi yêu cầu kết nối chắc chắn, ổn định và an toàn.

NEMA L7

Phích cắm NEMA L7 là đầu nối hai cực, có tiếp địa, dạng khóa xoay, định mức 277V. Chúng thường được lắp đặt trong hệ thống chiếu sáng thương mại và một số mạch máy móc công nghiệp nơi độ ổn định nguồn là yếu tố then chốt.

NEMA L8

NEMA L8 cung cấp giải pháp hai cực, ba dây, có tiếp địa, định mức 480V, phục vụ các yêu cầu nguồn công nghiệp đặc thù và hệ thống HVAC công suất lớn.

NEMA L9

NEMA L9 có thiết kế tương tự NEMA L8 nhưng định mức điện áp 600V, phù hợp cho tải điện công nghiệp cường độ cao.

NEMA L10

NEMA L10 kết nối hai cực + trung tính, ba dây, không tiếp địa, cho hệ một pha 125/250V. Tuy nhiên, dòng cũ này đã bị loại bỏ dần, nhường chỗ cho các lựa chọn có tiếp địa an toàn hơn.

NEMA L11

NEMA L11 dùng cho mạch ba pha 250V, cấu hình ba cực, ba dây, không tiếp địa, với các mức dòng 15A, 20A và 30A, phục vụ thiết bị công nghiệp tải nặng.

NEMA L12

NEMA L12 có cấu hình tương tự L11 nhưng hỗ trợ điện áp 480V, cho phép tích hợp các hệ thống ba pha nâng cao.

NEMA L13

NEMA L13 cung cấp kết nối ba cực, ba dây, không tiếp địa, định mức 600V, dành cho tải điện rất lớn trong môi trường khắc nghiệt.

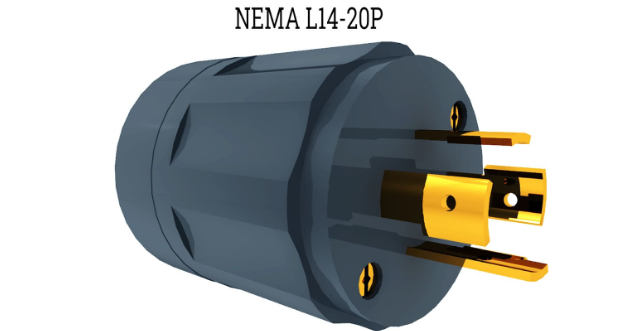

NEMA L14

Các đầu nối NEMA L14 kết hợp kết cấu ba cực có tiếp địa với khả năng bốn dây 125/250V, bao gồm hai dây pha (hot), một dây trung tính (neutral) và một dây tiếp địa (ground). Ứng dụng phổ biến gồm bộ chuyển nguồn máy phát (transfer switch), giá ampli, và thiết bị di động công suất lớn cần nguồn linh hoạt. Chúng đặc biệt được đánh giá cao trong việc cấp nguồn an toàn cho hệ thống điện dự phòng dân dụng.

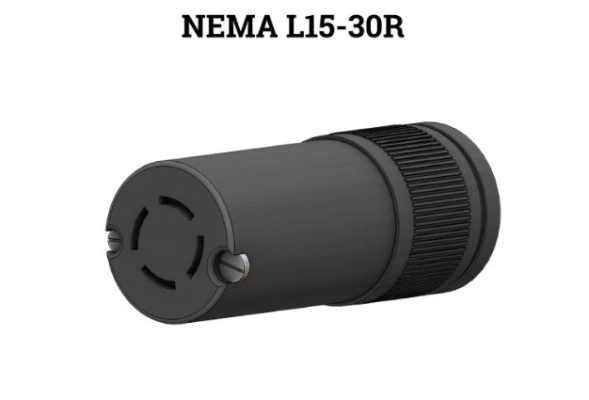

NEMA L15

NEMA L15 là đầu nối khóa xoay (twist-lock) định mức 250V, 30A, có bốn chấu cùng hệ thống tiếp địa tích hợp. Dòng này có các tùy chọn chống nước và phân cực, giúp tăng cường an toàn điện và đáp ứng nghiêm ngặt các quy chuẩn/mã điện. NEMA L15 đặc biệt quan trọng trong các môi trường yêu cầu mức an toàn cao và tuân thủ tiêu chuẩn, như công nghiệp, thương mại và các ứng dụng ngoài trời.

NEMA L16

NEMA L16 cung cấp khả năng khóa xoay, ba cực, có tiếp địa, định mức 480V, hỗ trợ mạch ba pha công suất lớn cho máy móc tải nặng.

NEMA L17

NEMA L17 có cấu hình tương tự L16 nhưng định mức điện áp 600V, đáp ứng yêu cầu điện áp công nghiệp cao nhất.

NEMA L18

Các đầu nối NEMA L18 là loại bốn cực, không tiếp địa, dùng cho hệ ba pha 120/208V, bốn dây, phù hợp với một số môi trường thương mại chuyên biệt.

NEMA L19

NEMA L19 cung cấp kết nối ba cực, bốn dây, không tiếp địa, phù hợp cho ứng dụng ba pha 277/480V, với các mức dòng 20A hoặc 30A.

NEMA L20

NEMA L20 có thiết kế tương tự L19 nhưng định mức điện áp cao hơn 347/600V, phục vụ phân phối điện công nghiệp và hạ tầng tiện ích nâng cao.

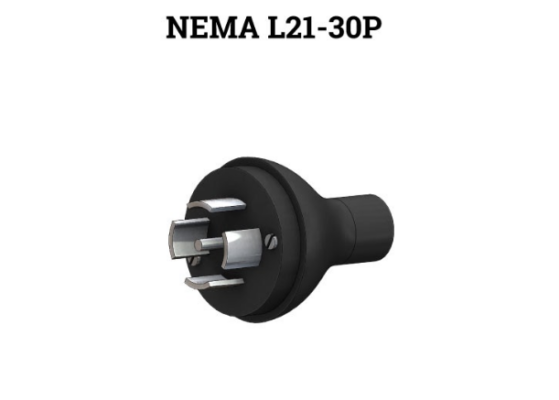

NEMA L21

Các đầu nối NEMA L21 có bốn cực và tiếp địa, định mức 120/208V, dùng cho mạch ba pha kiểu wye. Chúng được thiết kế để duy trì kết nối chắc chắn trong môi trường bụi, ẩm và ướt, với gioăng kín chống nước hàng đầu—lý tưởng cho tủ phân phối điện ngoài trời, địa điểm biểu diễn/giải trí, và xây dựng thương mại.

NEMA L22

NEMA L22 có bốn cực và một chân tiếp địa, định mức 277/480V, dùng cho mạch ba pha, bốn dây. Cấu hình chân độc đáo gồm chân tiếp địa ở trung tâm và chân trung tính bẻ góc, giúp hỗ trợ các tải phức tạp và cân bằng, phù hợp cho hệ thống phân phối điện yêu cầu độ ổn định cao.

NEMA L23

NEMA L23 có bố cục tương tự L22 nhưng được nâng cấp cho điện áp 347/600V, phục vụ tủ phân phối điện thương mại quy mô lớn hoặc thiết bị tự động hóa công nghiệp.

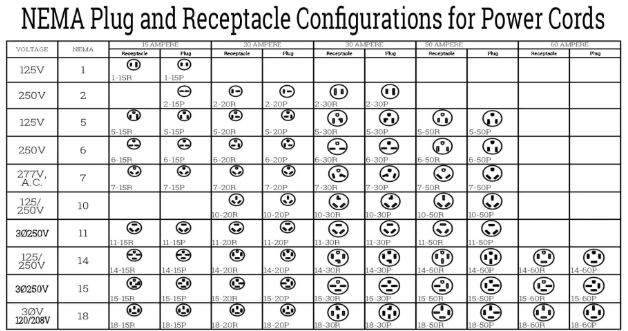

Bảng bên dưới cung cấp tổng quan trực quan về nhiều cấu hình phích cắm và ổ cắm NEMA, giúp tra cứu nhanh và lựa chọn phù hợp cho từng ứng dụng.

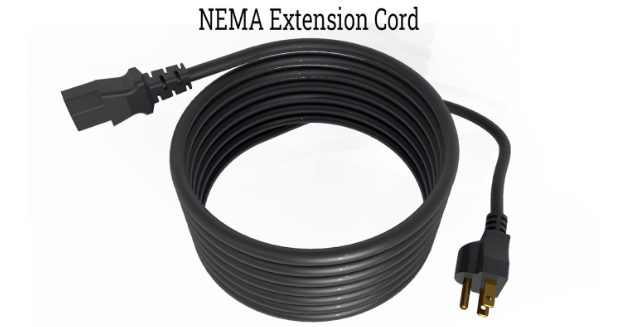

Dây nguồn NEMA (NEMA Power Cords)

Dây nguồn là thành phần thiết yếu trong mọi hệ thống đấu nối điện, đóng vai trò quan trọng trong việc truyền tải dòng điện an toàn từ nguồn chính đến thiết bị sử dụng. Dây nguồn NEMA được thiết kế và định mức riêng để tương thích với phích cắm, ổ cắm NEMA và các yêu cầu ứng dụng đặc thù trong nhiều lĩnh vực như công nghệ thông tin (IT), y tế, sản xuất, và điện tử tiêu dùng.

Mỗi dây nguồn được cấu tạo từ lõi dẫn điện bằng đồng, bọc lớp cách điện, và áo ngoài bảo vệ không dẫn điện. Một bộ dây nguồn hoàn chỉnh thường bao gồm phích cắm để kết nối nguồn, đầu cắm/ổ nối để kết nối thiết bị, cùng dây cáp bền và linh hoạt. Một số bộ dây nguồn, đặc biệt trong môi trường công nghiệp hoặc y tế, còn tích hợp cơ chế khóa nhằm giảm nguy cơ tuột cắm ngoài ý muốn trong các vận hành quan trọng.

Các yếu tố kỹ thuật quan trọng khi lựa chọn dây nguồn đạt chuẩn NEMA bao gồm: điện áp định mức (hoặc kilovolt), dòng điện định mức (ampe), cỡ dây theo chuẩn American Wire Gauge (AWG), chiều dài dây, và môi trường sử dụng dự kiến.
Điện áp định mức xác định giới hạn vận hành an toàn của dây nguồn, trong khi khả năng chịu dòng (ampacity) được quyết định bởi độ dày lõi dẫn bên trong, số lượng lõi mang dòng, và tổng chiều dài dây. Cả định mức dòng và cỡ dây đều ảnh hưởng trực tiếp đến an toàn và hiệu suất năng lượng, vì vậy việc tham khảo tiêu chuẩn NEMA hoặc tư vấn kỹ sư điện có chuyên môn là rất cần thiết khi lựa chọn.

Cỡ dây được đo theo hệ American Wire Gauge (AWG), trong đó số AWG càng nhỏ thì lõi dây càng dày, cho phép dòng điện lớn hơn và giảm sụt áp.
Ví dụ, dây 12 AWG là tiêu chuẩn cho mạch 120V trong nhà ở hoặc thương mại nhẹ, trong khi các kết nối tải nặng hơn—như máy điều hòa hoặc thiết bị công nghiệp—có thể cần 10 AWG hoặc nhỏ hơn.
Các dây chuyên dụng, chẳng hạn cáp 6 AWG với 4 lõi và dây tiếp địa, được định mức lên đến 45 ampe, phù hợp cho thiết bị công suất lớn như máy hàn hồ quang hoặc bộ sạc xe điện (EV) cỡ lớn.

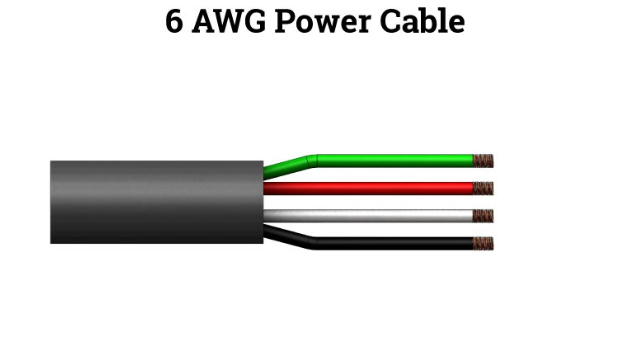

Hình ảnh bên dưới minh họa cấu trúc cáp 6 AWG, với lớp cách điện chịu tải nặng và lõi đồng nhiều sợi, kèm tiếp địa để đảm bảo an toàn.

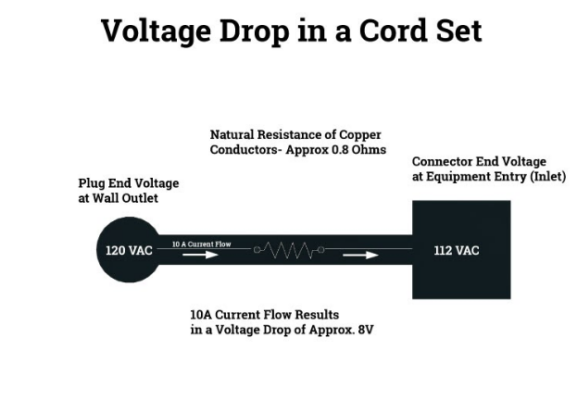

Khi chiều dài dây nguồn tăng, hiện tượng sụt áp cũng tăng theo—đây là hiện tượng dòng điện bị suy giảm do điện trở trên các đoạn cáp dài. Đối với dây dài trên 50 feet (≈15 m), khuyến nghị nâng cấp sang cỡ dây lớn hơn (AWG nhỏ hơn) để duy trì hiệu suất và ngăn ngừa tích tụ nhiệt nguy hiểm. Việc tuân thủ các hướng dẫn của NEC và NEMA, đồng thời tham khảo bảng tra của nhà sản xuất, là cần thiết để phối hợp đúng chiều dài dây, cỡ dây và tải, nhằm tránh hư hỏng hoặc nguy cơ cháy nổ do sụt áp quá mức và quá nhiệt.

Sụt áp và tổn hao công suất sẽ sinh nhiệt. Nhiệt độ quá cao có thể làm hỏng lớp cách điện, suy giảm hiệu năng, và gây nguy cơ cháy. Biểu đồ bên dưới minh họa mức tổn hao công suất có thể xảy ra với bộ dây dài 100 feet, qua đó nhấn mạnh tầm quan trọng của việc chọn đúng bộ dây NEMA hoặc dây nối dài phù hợp với ứng dụng của bạn.

Khi đánh giá hoặc mua dây nguồn, dây nối dài, hoặc bộ dây tương thích NEMA, cần xem xét không chỉ các thông số điện mà còn cả yếu tố môi trường (khu vực ẩm/khô), mục đích sử dụng cuối (y tế, trung tâm dữ liệu, xây dựng, thiết bị gia dụng, sạc xe điện), yêu cầu chứng nhận (UL, CSA, ISO), và sự tuân thủ các quy chuẩn điện địa phương cũng như quốc tế. Việc tham vấn các nhà sản xuất hoặc nhà cung cấp chuyên môn sẽ giúp đơn giản hóa quá trình lựa chọn và đảm bảo các kết nối nguồn điện đáng tin cậy, đúng tiêu chuẩn và phù hợp quy định cho dự án của bạn.

NEMA Enclosures là gì và những lợi ích chính của chúng là gì?

Tủ điện (electrical enclosures), còn được gọi là tủ điện, bảng điều khiển hoặc hộp đấu nối, là các thành phần quan trọng dùng để chứa và bảo vệ những thiết bị điện nhạy cảm như aptomat (circuit breakers), công tắc, PLC và máy biến áp. Các tủ này được chế tạo từ những vật liệu bền chắc như nhựa, thép, thép không gỉ hoặc nhôm, và được phân loại theo các tiêu chuẩn nhằm xác định mức độ chịu đựng trước các mối nguy, môi trường khắc nghiệt và các tác nhân bên ngoài.

Ngoài việc bảo vệ khỏi việc can thiệp trái phép, va đập hoặc nguy cơ điện giật do tiếp xúc ngẫu nhiên, các tủ điện đạt chuẩn còn giúp giảm thiểu rủi ro cháy nổ và xâm nhập của hơi ẩm, đồng thời tạo ra hàng rào hiệu quả chống nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Vì vậy, việc lựa chọn đúng loại tủ NEMA là yếu tố then chốt để đảm bảo tuân thủ quy định, độ tin cậy của thiết bị và an toàn nơi làm việc trong các hệ thống điện thuộc lĩnh vực sản xuất, tiện ích, tòa nhà thương mại và tự động hóa công nghiệp.

Hiệp hội Các Nhà Sản Xuất Thiết Bị Điện Quốc Gia (NEMA) phân loại tủ điện bằng cách gán các “cấp bảo vệ NEMA” (NEMA ratings) — những mã số mô tả mức độ bảo vệ môi trường mà mỗi loại tủ cung cấp. Có mười ba (13) loại tủ NEMA, mỗi loại được xếp hạng cho các điều kiện sử dụng khác nhau như bụi, nước, băng đá, khả năng chống ăn mòn và khu vực nguy hiểm. Hệ thống phân loại chi tiết này cho phép các kỹ sư, quản lý cơ sở và bộ phận mua sắm lựa chọn tủ điện đáp ứng đúng yêu cầu vận hành và quy định pháp lý. Việc hiểu rõ các đặc tính cốt lõi của từng loại NEMA là rất quan trọng để đưa ra quyết định chính xác khi chỉ định hoặc mua tủ điện cho các môi trường khắc nghiệt hoặc ứng dụng chuyên biệt. Dưới đây là sáu loại tủ NEMA phổ biến nhất được sử dụng trong lĩnh vực thương mại và công nghiệp:

Cấp NEMA	Khả năng bảo vệ
NEMA 1	Dùng trong nhà, mục đích chung; ngăn ngừa việc con người vô tình chạm vào thiết bị điện bên trong tủ
NEMA 3R	Bảo vệ khỏi bụi bay theo gió, mưa rơi theo phương thẳng đứng và ăn mòn mạnh từ môi trường bên ngoài
NEMA 4	Chống bụi, chống nước hoàn toàn; chịu được mưa bắn, nước phun trực tiếp từ vòi và hiện tượng ngưng tụ mạnh bên ngoài
NEMA 4X	Chống bụi, mưa, nước bắn, nước phun trực tiếp, băng tuyết; đặc biệt có khả năng chống ăn mòn

Các loại tủ điện (Types of Enclosures)

Type 1 (NEMA 1)

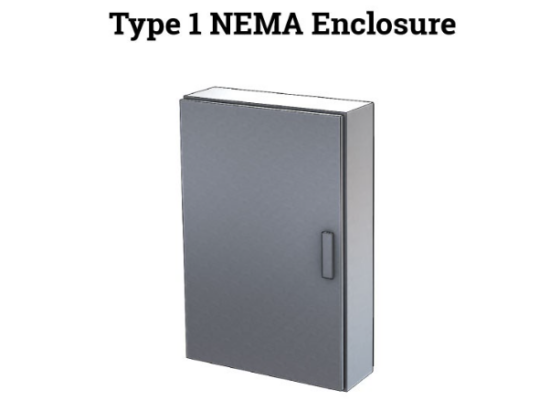

Tủ điện Type 1 là loại tủ dùng trong nhà, mục đích chung, được thiết kế để bảo vệ thiết bị khỏi bụi bẩn, vật rắn và tiếp xúc vô tình của con người hoặc dụng cụ. Loại tủ này được sử dụng phổ biến trong trường học, văn phòng và nhà máy cơ bản, nhằm bảo vệ tủ điều khiển, hộp đấu dây và thiết bị đóng cắt điện khỏi sự xâm nhập của vật thể rắn từ bên ngoài cũng như truy cập trái phép. Tủ Type 1 không phù hợp cho môi trường ẩm ướt hoặc lắp đặt ngoài trời.

Type 3R (NEMA 3R)

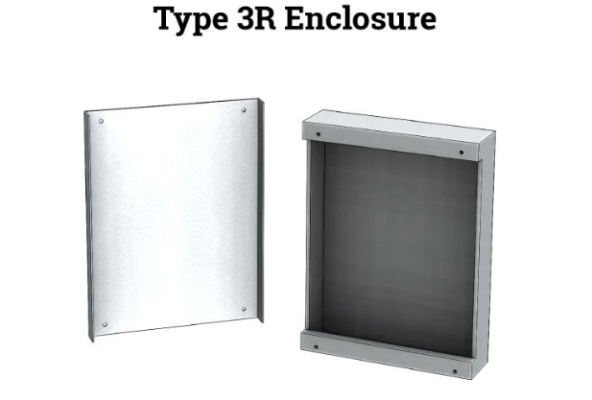

Tủ điện Type 3R được thiết kế cho ứng dụng ngoài trời, cung cấp khả năng bảo vệ trước mưa, mưa đá, tuyết và sự hình thành băng. Thường được chế tạo từ thép mạ kẽm hoặc kim loại chống chịu thời tiết, tủ 3R rất phù hợp làm tủ công tơ điện, vỏ quạt có lọc, hộp tiện ích và tủ phân phối điện ngoài trời.

Thiết kế mái dốc cùng hệ thống thoát nước hiệu quả giúp tăng khả năng chống nước vượt trội, khiến tủ Type 3R trở thành lựa chọn lý tưởng cho các hệ thống điện lực, viễn thông và năng lượng tái tạo hoạt động trong điều kiện thời tiết khắc nghiệt.

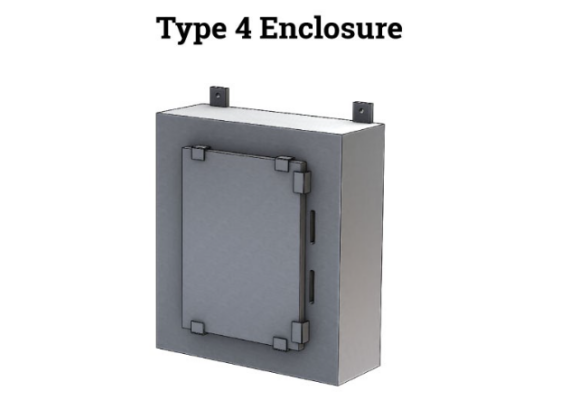

Type 4 (NEMA 4)

Tủ điện Type 4 được thiết kế cho cả môi trường trong nhà và ngoài trời, nơi yêu cầu bảo vệ toàn diện khỏi việc tiếp xúc vô tình, bụi trong không khí, mưa, mưa đá, tuyết, nước bắn và tia nước áp lực cao từ vòi xịt, cũng như điều kiện thời tiết khắc nghiệt.

Với gioăng kín (gasket) và cửa kẹp chặt ở nhiều mặt, các tủ chống nước hoàn toàn này rất được ưa chuộng trong các ứng dụng tự động hóa, xử lý nước thải và chế biến thực phẩm, nơi thường xuyên phải rửa trôi (washdown) hoặc vệ sinh bằng quy trình làm sạch khắt khe. Tủ Type 4 thường được lựa chọn cho hộp đấu dây, hệ thống điều khiển thủy lực & khí nén, và trạm vận hành công nghiệp hạng nặng hoạt động trong môi trường yêu cầu độ bền cao.

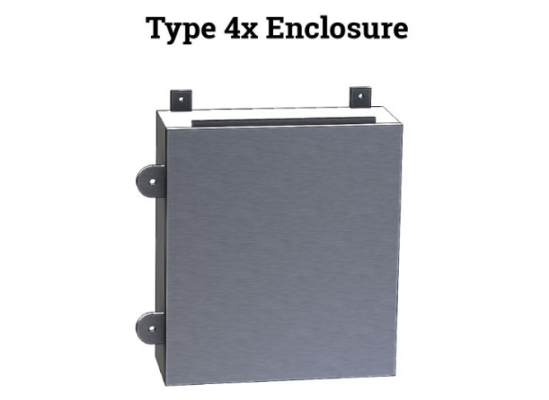

Type 4X (NEMA 4X)

Tủ điện Type 4X mở rộng tiêu chuẩn bảo vệ của Type 4 bằng cách bổ sung khả năng chống ăn mòn, chống gỉ sét và kháng hóa chất—những yếu tố then chốt cho các ứng dụng trong môi trường biển, ngành bột giấy & giấy, chế biến sữa và thực phẩm, xử lý hóa chất, dược phẩm, khai thác dầu khí, và nhà máy xử lý nước & nước thải.

Các tủ inox (thép không gỉ) hoặc vật liệu phi kim loại này có khả năng chịu được môi trường khắc nghiệt, rửa áp lực cao, hơi muối biển, và hóa chất tẩy rửa, qua đó kéo dài tuổi thọ thiết bị và đảm bảo tuân thủ các tiêu chuẩn vệ sinh, an toàn và pháp lý trong những môi trường ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt.

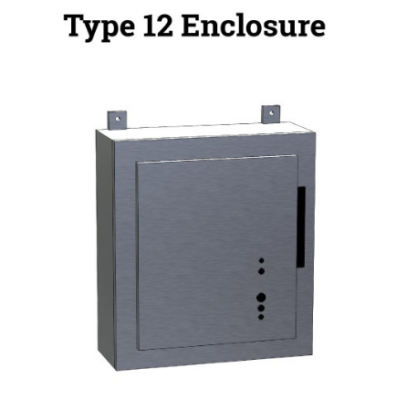

Type 12 (NEMA 12)

Tủ điện Type 12 có thể là dạng treo tường hoặc dạng đặt sàn, được chế tạo từ thép dày 14-gauge với các mối hàn gia cường kín, nhằm ngăn chặn bụi, bẩn, xơ sợi (lint) và chất lỏng nhỏ giọt xâm nhập. Loại tủ này không dùng cho môi trường ăn mòn và được thiết kế chuyên biệt cho môi trường công nghiệp trong nhà như khu vực máy CNC, xưởng sản xuất, và tủ mạch điều khiển, nơi có bụi lơ lửng và bắn tóe nhẹ.

Các lỗ knock-out tùy chọn giúp tăng tính linh hoạt khi lắp đặt cáp và ống luồn, đảm bảo lắp đặt chắc chắn cho các hệ thống điều khiển nhạy cảm, rơ-le, và thiết bị phân phối điện.

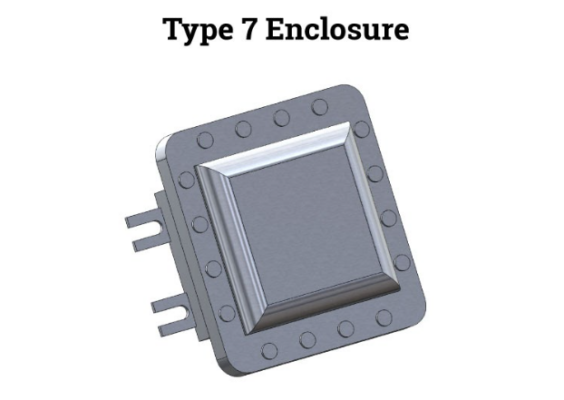

Type 7 (NEMA 7)

Tủ điện Type 7 được thiết kế nghiêm ngặt cho các khu vực nguy hiểm theo phân loại của NEC (Articles 500–506), đặc biệt là những môi trường có nguy cơ cháy nổ cao do sự hiện diện của khí và hơi dễ cháy. Loại tủ này thường được gọi là chống cháy nổ (explosion-proof / flame-proof) và chỉ dùng trong nhà, phù hợp cho Class I – Groups A, B, C, D.

Các ứng dụng điển hình bao gồm buồng phun sơn, nhà máy lọc dầu, xử lý hóa dầu, và các khu vực có rủi ro cao khác. Kết cấu cực kỳ chắc chắn của tủ Type 7 có khả năng chứa và dập tắt vụ nổ bên trong, không cho ngọn lửa hoặc khí nóng thoát ra ngoài, từ đó đảm bảo an toàn cho người vận hành và tuân thủ các tiêu chuẩn OSHA và NEC.

Lựa chọn tủ điện (Enclosure) phù hợp cho ứng dụng của bạn

Khi xác định hoặc lựa chọn tủ điện theo tiêu chuẩn NEMA, điều quan trọng là phải xem xét môi trường vận hành, mức độ tiếp xúc với các yếu tố môi trường và vị trí lắp đặt (trong nhà hay ngoài trời). Các yếu tố then chốt bao gồm sự hiện diện của bụi, nước, dầu, hóa chất, tác nhân ăn mòn, cũng như nguy cơ va đập cơ học hoặc xâm nhập trái phép.

Đối với các hệ thống tự động hóa công nghiệp, điều khiển quá trình và phân phối điện, việc chọn đúng cấp NEMA tương ứng với điều kiện tại hiện trường sẽ giúp tối ưu thời gian vận hành (uptime) và giảm thiểu rủi ro hư hỏng thiết bị hoặc sự cố an toàn. Ngoài ra, cần đánh giá các tiêu chí như quản lý nhiệt (yêu cầu làm mát hoặc thông gió), thuận tiện cho bảo trì, khả năng tương thích với lỗ vào cáp/ống conduit, và các chứng nhận cho khu vực nguy hiểm hoặc khu vực yêu cầu vệ sinh nghiêm ngặt.

Các nhà sản xuất thường cung cấp thông số kỹ thuật chi tiết, gia công theo yêu cầu, cùng phụ kiện giá trị gia tăng như hệ thống điều hòa/giữ nhiệt, cửa sổ quan sát, và cửa có khóa để đáp ứng nhu cầu cụ thể của từng dự án.

Giải thích cấp bảo vệ Ingress Protection (IP)

Khi đánh giá mức độ bảo vệ của thiết bị điện, phụ kiện hoặc tủ điện, việc hiểu rõ cấp bảo vệ IP là rất cần thiết để đảm bảo hiệu suất và an toàn. Hệ thống mã IP (International Protection) đo lường khả năng chống xâm nhập của vỏ bảo vệ trước vật rắn (như bụi, dụng cụ) và chất lỏng (như mưa hoặc tia nước áp lực).

Nhiều tủ điện được ghi đồng thời cả cấp NEMA và cấp IP do sự giao thoa tiêu chuẩn trong các ứng dụng quốc tế, đặc biệt là tủ điều khiển công nghiệp và thiết bị xuất khẩu. Mặc dù thang đánh giá khác nhau, cả NEMA và IP đều cung cấp hướng dẫn quan trọng về chất lượng tủ và mức độ bảo vệ dự kiến trước các điều kiện môi trường.

Dưới đây là tổng quan đơn giản về các cấp IP nhằm hỗ trợ việc so sánh và lựa chọn khi thiết kế hoặc chỉ định tủ điện.



Chữ số thứ nhất		Chữ số thứ hai
IP	Mức bảo vệ chống vật rắn	IP	Mức bảo vệ chống nước
0	Không có bảo vệ	0	Không có bảo vệ
1	Bảo vệ khỏi vật rắn ≥ 50 mm (ví dụ: vô tình chạm tay)	1	Bảo vệ khỏi nước nhỏ giọt theo phương thẳng đứng (ví dụ: ngưng tụ)
2	Bảo vệ khỏi vật rắn ≥ 12 mm (ví dụ: ngón tay)	2	Bảo vệ khỏi tia nước phun trực tiếp với góc ≤ 15° so với phương thẳng đứng
3	Bảo vệ khỏi vật rắn ≥ 2.5 mm (ví dụ: dụng cụ nhỏ, ngón tay)	3	Bảo vệ khỏi tia nước phun trực tiếp với góc ≤ 60° so với phương thẳng đứng
4	Bảo vệ khỏi vật rắn ≥ 1 mm (ví dụ: dây điện nhỏ)	4	Bảo vệ khỏi nước bắn từ mọi hướng (cho phép xâm nhập giới hạn)
5	Chống bụi mức giới hạn (không gây ảnh hưởng có hại)	5	Bảo vệ khỏi tia nước áp lực thấp từ mọi hướng
6	Chống bụi hoàn toàn (Dust-tight)	6	Bảo vệ khỏi tia nước áp lực cao (ví dụ: rửa boong tàu)
—	—	7	Bảo vệ khi ngâm nước tạm thời (15 cm đến 1 m)
—	—	8	Bảo vệ khi ngâm nước lâu dài dưới áp suất

Câu hỏi thường gặp (Frequently Asked Questions)

NEMA connectors là gì và vì sao chúng quan trọng?

NEMA connectors là các loại phích cắm và ổ cắm điện được tiêu chuẩn hóa nhằm đảm bảo kết nối nguồn điện an toàn và đáng tin cậy. Chúng giúp ngăn ngừa việc cắm nhầm giữa các chuẩn khác nhau và đảm bảo tính tương thích, vì vậy đóng vai trò rất quan trọng trong việc tuân thủ tiêu chuẩn cho các ứng dụng dân dụng, thương mại và công nghiệp.

Sự khác nhau giữa NEMA connector dạng khóa (locking) và không khóa (non-locking) là gì?

NEMA connector dạng khóa có chân cong và cơ chế xoay khóa, giúp cố định chắc chắn phích cắm và tránh tình trạng tuột ra ngoài trong môi trường rung động mạnh hoặc công nghiệp nặng. Trong khi đó, loại không khóa sử dụng chân thẳng, phổ biến cho thiết bị gia dụng, điện tử văn phòng và các ứng dụng thông thường.

Những yếu tố nào quyết định việc chọn dây nguồn NEMA phù hợp?

Việc lựa chọn dây nguồn NEMA phụ thuộc vào điện áp, dòng điện, cỡ dây theo chuẩn AWG, chiều dài dây, môi trường sử dụng và yêu cầu chứng nhận. Chọn đúng tiết diện dây (AWG) theo chiều dài và tải sẽ giúp giảm sụt áp, tăng độ an toàn và nâng cao hiệu suất.

Tủ điện NEMA là gì và hệ thống phân loại của chúng hoạt động như thế nào?

Tủ điện NEMA dùng để chứa và bảo vệ thiết bị điện. Các cấp NEMA như NEMA 1, 3R, 4, 4X… mô tả mức độ bảo vệ trước các rủi ro như bụi, nước, ăn mòn hoặc nguy cơ cháy nổ, từ đó đảm bảo an toàn và phù hợp với yêu cầu vận hành.

Có NEMA connector nào chỉ dùng riêng cho Canada hoặc khu vực đặc thù không?

Có. NEMA 24 là loại ổ cắm hai cực, có tiếp địa, định mức 347V, được sử dụng chủ yếu trong hệ thống điện tại Canada.

Vì sao cỡ dây (AWG) lại quan trọng trong dây nguồn NEMA?

Số AWG càng nhỏ thì dây càng to, cho phép chịu dòng lớn hơn và giảm sụt áp. Việc chọn đúng AWG là yếu tố then chốt để tránh quá nhiệt, đảm bảo hiệu quả và an toàn, đặc biệt với dây dài hoặc tải công suất cao.

Các tiêu chuẩn quốc tế cho dây nguồn và ổ cắm điện là gì?

Tại Hoa Kỳ, theo các tiêu chuẩn do NEMA ban hành, có rất nhiều loại phích cắm và ổ cắm khác nhau nhằm đáp ứng nhu cầu sử dụng của thiết bị gia dụng, máy móc, thiết bị công nghiệp hạng nặng cũng như các yêu cầu điện đặc thù. Sự đa dạng này cho thấy có đủ giải pháp để đáp ứng nhu cầu sử dụng điện của các quốc gia khác trên thế giới.

Mặc dù khu vực Bắc Mỹ đã tồn tại rất nhiều loại phích cắm và ổ cắm điện, nhưng trên phạm vi toàn cầu vẫn có thêm nhiều chuẩn kết nối khác nhau, mỗi loại lại có yêu cầu riêng về điện áp và dòng điện. Để đơn giản hóa việc phân loại, Cơ quan Quản lý Thương mại Quốc tế thuộc Bộ Thương mại Hoa Kỳ (International Trade Administration – ITA) đã quy ước và gán ký hiệu chữ cái từ A đến O cho các loại đầu cắm điện khác nhau, như minh họa trên bản đồ tiêu chuẩn quốc tế.

Khi du lịch quốc tế ngày càng phổ biến và sự phụ thuộc vào các thiết bị điện tử ngày càng tăng, các nhà sản xuất đã phát triển nhiều loại đầu chuyển (adapter) để đáp ứng nhu cầu sử dụng tại các quốc gia khác nhau. Mặc dù việc chuẩn hóa toàn cầu sẽ giúp đơn giản hóa đáng kể hệ thống phích cắm và ổ cắm điện, nhưng trong tương lai gần, khả năng này vẫn khó có thể trở thành hiện thực.

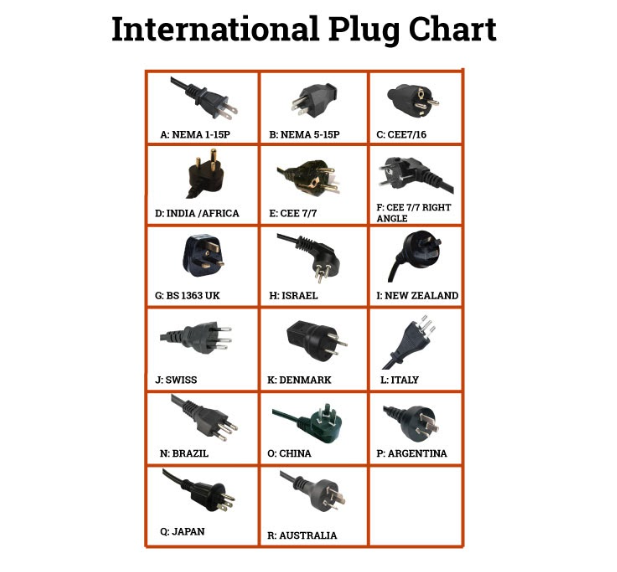

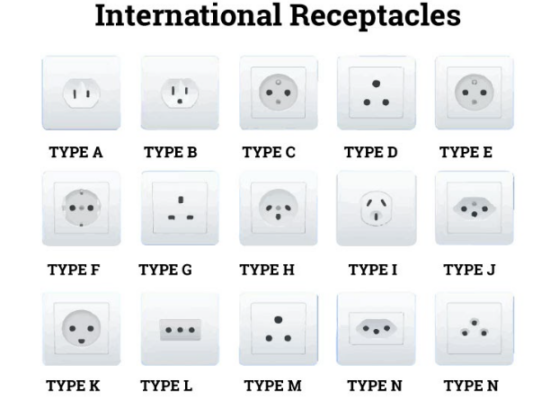

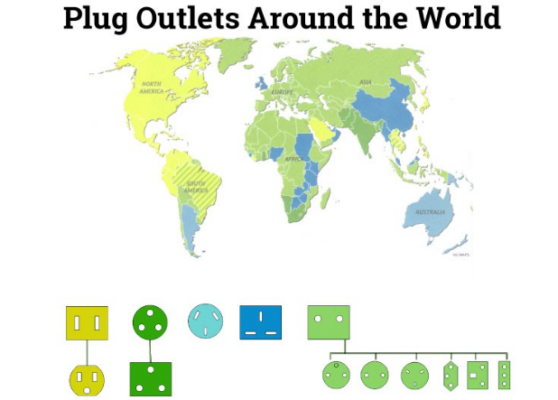

Phích cắm và ổ cắm điện quốc tế

Hai loại phích cắm quốc tế đầu tiên, Type A và Type B, được sử dụng phổ biến tại Hoa Kỳ, Canada, Mexico và Nhật Bản. Đây là những loại phích cắm và ổ cắm mà chúng ta thường xuyên bắt gặp trong sinh hoạt hằng ngày. Tuy nhiên, như thể hiện trong các sơ đồ minh họa, phích cắm và ổ cắm tại nhiều quốc gia khác trên thế giới có thiết kế và cấu hình rất khác so với những loại quen thuộc này.

Type A

Được sử dụng tại Hoa Kỳ, Canada, Mexico và Nhật Bản, loại phích cắm này có 2 chấu, không có tiếp địa (không nối đất).

Type B

Cũng được sử dụng tại Hoa Kỳ, Canada, Mexico và Nhật Bản, phích cắm Type B có 3 chấu, bao gồm chấu tiếp địa (nối đất) nhằm tăng cường an toàn điện.

Type C

Phổ biến tại châu Âu, Nam Mỹ và châu Á, phích cắm Type C có 2 chấu tròn, không có tiếp địa, thường dùng cho các thiết bị công suất thấp và thiết bị dân dụng.

Type D

Ấn Độ – Phích cắm 3 chấu, có tiếp địa (nối đất).

Type E

Pháp, Bỉ, Ba Lan, Slovakia và Cộng hòa Séc – Phích cắm 2 chấu và có tiếp địa.

Type F

Châu Âu và Nga (ngoại trừ Vương quốc Anh và Ireland) – Phích cắm 2 chấu, có tiếp địa.

Type G

Vương quốc Anh, Ireland, Malta, Malaysia và Singapore – Phích cắm 3 chấu, có tiếp địa.

Type H

Israel, Bờ Tây và Dải Gaza – Phích cắm 3 chấu, có tiếp địa.

Type I

Úc, New Zealand, Trung Quốc và Argentina – Có các phiên bản 2 chấu không tiếp địa hoặc 3 chấu có tiếp địa.

Type J

Thụy Sĩ và Liechtenstein – Phích cắm 3 chấu, có tiếp địa.

Type K

Đan Mạch và Greenland – Phích cắm 3 chấu, có tiếp địa.

Type L

Ý và Chile – Phích cắm 3 chấu, có tiếp địa.

Type M

Nam Phi – Phích cắm 3 chấu, có tiếp địa.

Type N

Brazil và Nam Phi – Phích cắm 3 chấu, có tiếp địa.

Type O

Thái Lan – Phích cắm 3 chấu, có tiếp địa.



Tiêu chuẩn nào tốt hơn: IEC hay NEMA?

Khi ngành điện – điện tử bắt đầu phát triển mạnh vào đầu thế kỷ 20, các nhà sản xuất đã sớm nhận ra nhu cầu cần chuẩn hóa về an toàn và tính đồng bộ trong các linh kiện và thiết bị điện. Trước nhu cầu đó, Ủy ban Kỹ thuật Điện Quốc tế (IEC) được thành lập vào năm 1906 với tư cách là một tổ chức phi lợi nhuận, phi chính phủ, nhằm xây dựng các tiêu chuẩn cho thiết bị và hệ thống điện – điện tử.

Đến năm 1926, Electric Power Club và Associated Manufacturers of Electrical Supplies đã sáp nhập để thành lập Hiệp hội các Nhà sản xuất Thiết bị Điện Quốc gia Hoa Kỳ (NEMA), với mục tiêu chuẩn hóa thiết bị điện nhằm đảm bảo an toàn cho người tiêu dùng. Hiện nay, NEMA chủ yếu ban hành các tiêu chuẩn áp dụng cho khu vực Bắc Mỹ.

IEC là một tổ chức quốc tế, có hơn 80 quốc gia thành viên, bao gồm cả Hoa Kỳ, và phát triển tiêu chuẩn dựa trên chuyên môn của hàng nghìn kỹ sư và chuyên gia điện – điện tử trên toàn thế giới. Các tiêu chuẩn IEC thường được đánh số trong khoảng 60000 đến 79999, ví dụ như IEC 60548.

Một số tiêu chuẩn IEC tiêu biểu

• IEC 60027 – Ký hiệu chữ dùng trong kỹ thuật điện
• IEC 60028 – Tiêu chuẩn quốc tế về điện trở suất của đồng
• IEC 60034 – Máy điện quay
• IEC 60038 – Điện áp tiêu chuẩn IEC
• IEC 60041 – Thử nghiệm nghiệm thu tại hiện trường để xác định hiệu suất thủy lực của tua-bin thủy lực, bơm tích năng và bơm – tua-bin
• IEC 60044 – Máy biến dòng và máy biến áp đo lường
• IEC 60045 – Tua-bin hơi nước
• IEC 60050 – Từ điển kỹ thuật điện quốc tế
• IEC 60051 – Thiết bị đo điện analog chỉ thị trực tiếp và phụ kiện
• IEC 60052 – Đo điện áp bằng khe hở không khí tiêu chuẩn
• IEC 60055 – Cáp cách điện giấy bọc kim loại cho điện áp đến 18/30 kV (dây dẫn đồng hoặc nhôm, không bao gồm cáp dầu và cáp khí áp)
• IEC 60059 – Dòng điện danh định tiêu chuẩn IEC
• IEC 60060 – Kỹ thuật thử nghiệm điện áp cao
• IEC 60061 – Chuôi đèn, đui đèn và dưỡng kiểm đảm bảo tính tương thích và an toàn
• IEC 60062 – Mã ký hiệu cho điện trở và tụ điện
• IEC 60063 – Dãy giá trị ưu tiên cho điện trở và tụ điện
• IEC 60064 – Đèn sợi đốt tungsten dùng cho chiếu sáng dân dụng và tương tự – Yêu cầu tính năng

Ví dụ về các tiêu chuẩn NEMA

Mỗi tiêu chuẩn NEMA thường có tiền tố chữ cái thể hiện lĩnh vực ứng dụng, ví dụ:

• EWS – Hệ thống nước
• MG – Động cơ và máy phát
• ICS – Hệ thống điều khiển công nghiệp

Các tổ hợp chữ cái khác sẽ chỉ ra ứng dụng cụ thể của từng tiêu chuẩn.

• NEMA EWS 1 – Nâng cao hiệu quả năng lượng trong hệ thống nước đô thị: Báo cáo tổng hợp
• NEMA EWS 1.1 – Tiềm năng thị trường cho hiệu quả sử dụng điện trong hệ thống nước đô thị
• NEMA EWS 1.2 – Ứng dụng hợp đồng hiệu suất nhằm nâng cao hiệu quả hạ tầng nước
• NEMA EWS 1.3 – Thuật ngữ sử dụng trong lĩnh vực nước
• NEMA EWS 1.4 – Tổng quan tài liệu nghiên cứu
• NEMA EWS 1.5 – Nhu cầu hạ tầng liên quan đến nước tại Hoa Kỳ và các cơ hội tài trợ tiềm năng
• NEMA MG 1 – Động cơ và máy phát điện
• NEMA MG 1 (Bản rút gọn)
• NEMA MG 2 – Tiêu chuẩn an toàn cho kết cấu và hướng dẫn lựa chọn, lắp đặt và sử dụng động cơ và máy phát
• NEMA MG 10 – Hướng dẫn quản lý năng lượng cho động cơ cảm ứng lồng sóc AC trung thế, tần số cố định
• NEMA MG 11 (1977) – Hướng dẫn quản lý năng lượng cho động cơ một pha
• NEMA MG SET
• NEMA ICS 1 – Hệ thống và điều khiển công nghiệp: Yêu cầu chung

Sự khác biệt chính giữa IEC và NEMA

Mặc dù IEC và NEMA có mục tiêu tương tự nhau, nhưng chúng khác nhau ở nhiều khía cạnh quan trọng:

Lựa chọn thiết bị

NEMA: Đơn giản hóa việc lựa chọn thiết bị, chủ yếu dựa trên công suất (HP) và điện áp

IEC: Yêu cầu thông số kỹ thuật chi tiết và chính xác hơn

Ứng dụng

NEMA: Sản phẩm có dải ứng dụng rộng

IEC: Sản phẩm nhỏ gọn, chi phí thấp hơn, thiết kế cho điều kiện vận hành cụ thể

Lắp ráp

NEMA: Sản phẩm thường được cung cấp lắp ráp hoàn chỉnh

IEC: Thiết kế dạng module, linh hoạt trong cấu hình

Thiết kế

NEMA: Thiết kế mở, cần nắp che an toàn bổ sung

IEC: Contactor và thiết bị được thiết kế chống chạm tay (finger-safe)

Chứng nhận

NEMA: Không trực tiếp chứng nhận sản phẩm, mà phối hợp với NIST và ASTM International

IEC: Hợp tác với các tổ chức chứng nhận như IECEE và ISO

Kết luận

Việc áp dụng tiêu chuẩn IEC hay NEMA phụ thuộc vào nhu cầu và phạm vi sử dụng cụ thể. Cả hai hệ tiêu chuẩn đều mang lại những lợi ích riêng trong thiết kế, an toàn, và vận hành hệ thống điện. Bảng so sánh (chart) bên dưới thường được sử dụng để tóm tắt những khác biệt chính giữa IEC và NEMA, giúp người dùng lựa chọn tiêu chuẩn phù hợp nhất cho dự án của mình.

IEC	NEMA
Chi phí thấp hơn	Chi phí thấp hơn
Ít linh hoạt hơn (được thiết kế để đáp ứng yêu cầu tuổi thọ/dòng điện cho các ứng dụng cụ thể)	Linh hoạt hơn (dải định mức rộng, áp dụng cho nhiều ứng dụng khác nhau)
Thiết bị nhỏ gọn hơn	Thiết bị kích thước lớn hơn
Phù hợp với thị trường toàn cầu	Chủ yếu áp dụng cho thị trường Bắc Mỹ
Phản ứng nhanh hơn khi quá tải	Khả năng chịu ngắn mạch tốt hơn
An toàn khi chạm tay (finger-safe)	Cần

Lợi ích của các đầu nối NEMA chuyên dụng là gì?

Các đầu nối NEMA thông dụng thường bị xem nhẹ, nhưng thực tế chúng đóng vai trò rất quan trọng trong các ứng dụng chuyên biệt. Những đầu nối này được thiết kế nhằm tăng cường mức độ bảo vệ và an toàn, đảm bảo hiệu suất vận hành ổn định trong nhiều môi trường khác nhau.

Khi làm việc với ổ cắm điện và hệ thống cấp nguồn, hiện tượng xung điện (power surge) là một mối lo ngại lớn vì chúng có thể gây hư hỏng linh kiện và thiết bị điện tử. Xung điện là hiện tượng phổ biến trong hệ thống điện, và mọi khu vực lắp đặt đều cần có biện pháp bảo vệ phù hợp để ngăn ngừa thiệt hại.

Mặc dù xung điện chỉ xảy ra trong thời gian rất ngắn, thường chỉ vài mili-giây, nhưng nếu không được bảo vệ đúng cách, chúng vẫn có thể gây ra hư hỏng nghiêm trọng. Giải pháp phổ biến nhất là thiết bị chống sét lan truyền (surge protector), có thể được cắm rời cho từng thiết bị điện tử hoặc tích hợp trực tiếp bên trong thiết bị.

Thiết bị chống sét được phân loại dựa trên chỉ số Joule, đại diện cho lượng năng lượng mà thiết bị có thể hấp thụ và tiêu tán. Chỉ số Joule càng cao thì khả năng bảo vệ trước xung điện càng tốt.

Các loại đầu nối NEMA chuyên dụng

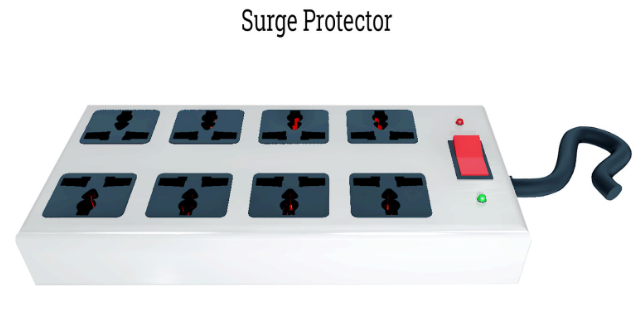

Đầu nối có tích hợp chống sét (Surge Protector)

Nói một cách đơn giản, thiết bị chống sét có chức năng bảo vệ các thiết bị điện và điện tử khỏi hư hỏng do xung điện, đột biến điện áp hoặc các xung năng lượng ngắn hạn. Thiết bị này còn được gọi là bộ triệt xung (transient suppressor) và được lắp đặt trên đường cấp điện xoay chiều (AC).

Thiết bị chống sét cho phép dòng điện bình thường đi qua để cấp nguồn cho thiết bị. Khi điện áp vượt quá ngưỡng an toàn, phần điện áp dư thừa sẽ được chuyển hướng xuống dây tiếp địa, dây này chạy song song với dây pha (hot) và dây trung tính (neutral). Dây tiếp địa đóng vai trò là đường dẫn an toàn cho dòng điện trong trường hợp xảy ra sự cố, giúp bảo vệ con người và thiết bị khỏi nguy cơ chập cháy hoặc điện giật.

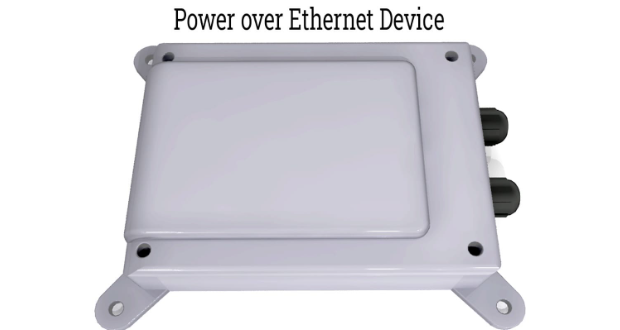

Cấp nguồn qua Ethernet (Power over Ethernet – PoE)

PoE (Power over Ethernet) là một công nghệ đột phá cho phép truyền đồng thời cả nguồn điện và dữ liệu chỉ qua một sợi cáp Ethernet duy nhất. Giải pháp này giúp giảm nhu cầu đi dây phức tạp, tăng mức độ an toàn và đơn giản hóa quá trình lắp đặt, từ đó tiết kiệm đáng kể thời gian và chi phí.

Bằng cách cung cấp nguồn điện một chiều (DC) trực tiếp qua cáp mạng Ethernet, PoE loại bỏ nhu cầu sử dụng ổ cắm điện riêng cho thiết bị. Điều này đặc biệt hữu ích trong các hệ thống như camera IP, điểm truy cập Wi-Fi (Access Point), điện thoại VoIP, thiết bị IoT và hệ thống tự động hóa tòa nhà, nơi việc cấp nguồn linh hoạt và gọn gàng là yêu cầu quan trọng.

Nguồn cấp cho động cơ Servo (Servo Motor Power Supply)

Động cơ servo cần một nguồn cấp ổn định, tin cậy và đơn giản để kiểm soát hiệu quả dòng năng lượng cấp vào và hồi tiếp từ động cơ. Thách thức lớn nhất của nguồn cấp cho servo motor là khả năng chịu được các điều kiện vận hành khắc nghiệt, bao gồm: dao động điện áp, xung điện áp cao, nhiễu điện từ (EMI), va đập cơ học, rung động mạnh và nhiệt độ môi trường khắc nghiệt. Một bộ nguồn servo chất lượng cao sẽ giúp đảm bảo độ chính xác điều khiển, tuổi thọ thiết bị và sự ổn định của toàn bộ hệ thống truyền động.

Power Distribution Unit (PDU) – Bộ phân phối nguồn điện

PDU (Power Distribution Unit) là thiết bị dùng để quản lý và phân phối nguồn điện. Ở mức cơ bản nhất, PDU có thể được xem như một ổ cắm điện nhiều ngõ ra không tích hợp chống sét. Tuy nhiên, ở quy mô lớn hơn, PDU đóng vai trò là mắt xích quan trọng giữa nguồn điện chính và các thiết bị trong tòa nhà, nhà máy hoặc trung tâm dữ liệu. Về bản chất, PDU là ổ cắm điện công nghiệp với phạm vi chức năng rộng và mức độ quan trọng cao hơn nhiều.

Trong môi trường công trường hoặc nhà máy, việc cắm tất cả thiết bị vào một nguồn điện duy nhất là không khả thi. Để cấp điện cho nhiều thiết bị cùng lúc, PDU là giải pháp bắt buộc. PDU cho phép chuyển đổi một nguồn điện đầu vào thành nhiều ngõ ra, giúp toàn bộ thiết bị hoạt động đồng thời, an toàn và có kiểm soát.

PDU, bộ chống sét (surge protector) và ổ cắm điện (power strip) đều có chức năng bảo vệ thiết bị khỏi xung điện áp. Điểm khác biệt chính giữa chúng nằm ở mức độ bảo vệ, thường được đánh giá bằng chỉ số năng lượng hấp thụ (joule rating).

Power Strip – Ổ cắm điện đa năng

Trong các thiết bị điện, power strip (ổ cắm điện) là loại phổ biến và được sử dụng rộng rãi nhất. Thông thường, power strip được tích hợp bộ chống sét hoặc cầu dao tự ngắt, giúp ngắt dòng điện khi điện áp vượt quá ngưỡng an toàn. Power strip bao gồm nhiều ổ cắm điện được nối với một sợi dây nguồn, cho phép người dùng kết nối nhiều thiết bị cùng lúc. Về mặt chức năng, chúng có thể xem như phiên bản thu nhỏ của PDU, và có cả loại có chống sét lẫn không chống sét.

Khi lựa chọn power strip, điều quan trọng là phải phù hợp với thiết bị sử dụng. Power strip thường được trang bị aptomat 15A hoặc 20A để bảo vệ hệ thống khỏi tình trạng quá tải nguy hiểm, giúp đảm bảo an toàn cho thiết bị và người sử dụng.

Những tính năng an toàn thiết yếu cần lưu ý là gì?

Tất cả các thiết bị của chúng ta đều cần nguồn điện dễ tiếp cận, bởi các thiết bị điện tử hiện diện ở hầu hết mọi không gian – từ nhà bếp đến phòng ngủ. Các cơ quan quản lý như IEC và NEMA đã ban hành các tiêu chuẩn và hướng dẫn nhằm đảm bảo việc sử dụng điện an toàn. Dưới đây là một số thiết bị an toàn quan trọng đã trở thành tiêu chuẩn trong việc cấp nguồn cho các thiết bị điện.

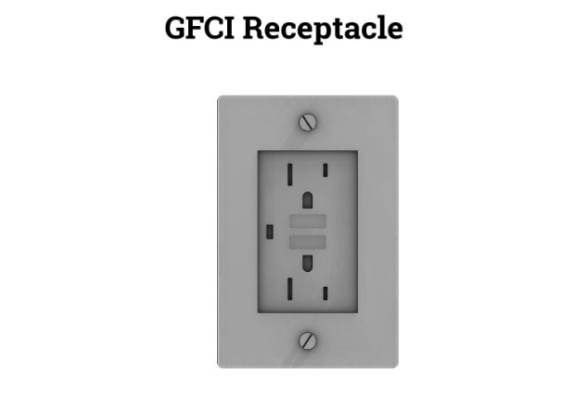

Thiết bị chống rò điện (GFCI – Ground Fault Circuit Interrupter)

GFCI là thiết bị giúp ngăn ngừa điện giật bằng cách giám sát dòng điện chạy giữa dây pha (hot) và dây trung tính (neutral). Khi phát hiện sự chênh lệch dòng điện chỉ từ 4 miliampe (mA) – dấu hiệu cho thấy dòng điện có thể đang rò rỉ qua cơ thể người hoặc xuống đất – GFCI sẽ ngắt nguồn điện ngay lập tức, giúp bảo vệ an toàn cho người sử dụng.

Thiết bị GFCI thường được lắp đặt tại các khu vực có nguy cơ cao về ẩm ướt như nhà tắm, nhà bếp, khu vực ngoài trời, nhà xưởng, nơi khả năng rò điện và tai nạn điện cao hơn.

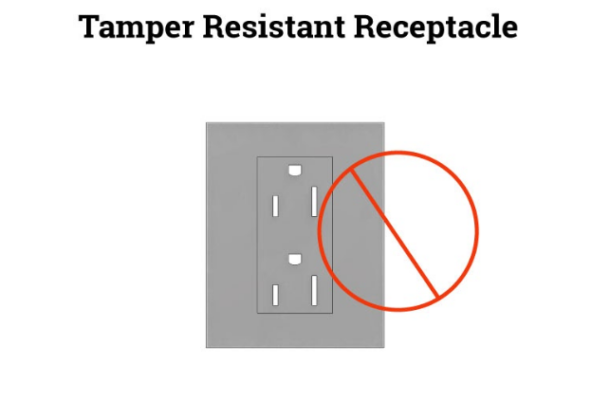

Ổ cắm chống can thiệp (Tamper-Resistant Receptacles – TR)

Ổ cắm chống can thiệp (TR) được thiết kế nhằm ngăn ngừa nguy cơ điện giật, đặc biệt trong các khu vực có trẻ em hoặc môi trường công cộng. Loại ổ cắm này đảm bảo rằng không có vật lạ nào bị cấp điện ngoài ý muốn khi vô tình đưa vào ổ cắm.

TR receptacles được trang bị cơ cấu cửa che lò xo bên trong, che kín các khe tiếp điểm. Các cửa che này chỉ mở ra khi cả hai khe được tác động đồng thời (như khi cắm đúng phích cắm tiêu chuẩn), từ đó ngăn chặn việc đưa vào một vật đơn lẻ như que kim loại, đinh, tua vít hoặc đồ chơi.

Nhờ cơ chế này, ổ cắm TR mang lại mức độ an toàn cao hơn, giảm đáng kể rủi ro điện giật và tai nạn điện, và hiện nay đã trở thành yêu cầu bắt buộc trong nhiều tiêu chuẩn xây dựng và điện dân dụng tại các khu vực nhà ở, trường học, bệnh viện và công trình công cộng.

Ổ cắm/bộ ngắt mạch hồ quang (AFCI – Arc Fault Circuit Interrupter)

Hồ quang điện (arc fault) xảy ra khi dòng điện chạy qua một đường dẫn không mong muốn, tạo ra nhiệt độ rất cao tại điểm phóng hồ quang. Nhiệt này có thể làm cháy các vật liệu xung quanh như vỏ dây, gỗ, bụi hoặc vật liệu cách điện, từ đó gây nguy cơ hỏa hoạn.

AFCI (Arc Fault Circuit Interrupter) được thiết kế để phát hiện các dạng hồ quang nguy hiểm (hồ quang nối tiếp, hồ quang song song, hồ quang do dây bị hỏng hoặc lỏng) và ngắt nguồn điện kịp thời, giúp giảm đáng kể nguy cơ cháy nổ trong hệ thống điện.

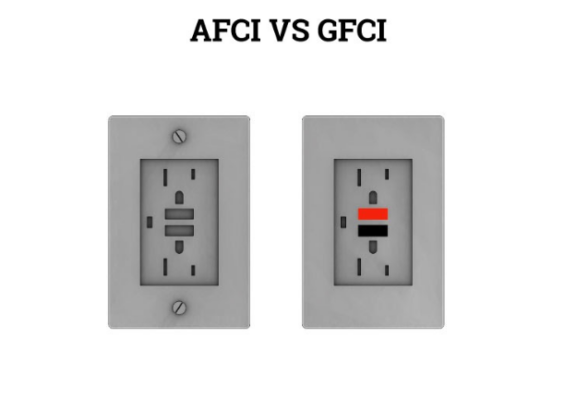

Mặc dù GFCI và AFCI có hình dáng bên ngoài khá giống nhau, chức năng của chúng hoàn toàn khác:

• GFCI: Bảo vệ con người khỏi điện giật bằng cách phát hiện rò dòng xuống đất.
• AFCI: Bảo vệ công trình khỏi hỏa hoạn bằng cách phát hiện hồ quang điện nguy hiểm.

Trong các tiêu chuẩn điện hiện đại (như NEC), AFCI ngày càng được bắt buộc lắp đặt tại các khu vực sinh hoạt như phòng ngủ, phòng khách, hành lang… nhằm nâng cao an toàn cháy nổ cho nhà ở và công trình.

Ổ cắm chống sét (Surge Protector Receptacles)

Ổ cắm chống sét có chức năng ngăn chặn các xung điện áp tăng đột ngột (voltage spikes/surges) có thể gây hư hỏng cho các thiết bị điện tử như TV, máy tính, thiết bị thông minh và đồ điện gia dụng nhạy cảm. Mặc dù một xung điện áp chỉ tồn tại trong vài micro-giây, nhưng điện áp có thể tăng vọt lên đến 1.000V, đủ để làm hỏng linh kiện điện tử.

Thiết bị chống sét hoạt động bằng cách chặn hoặc chuyển hướng dòng điện dư thừa, giúp bảo vệ thiết bị được cắm vào khỏi hư hại.

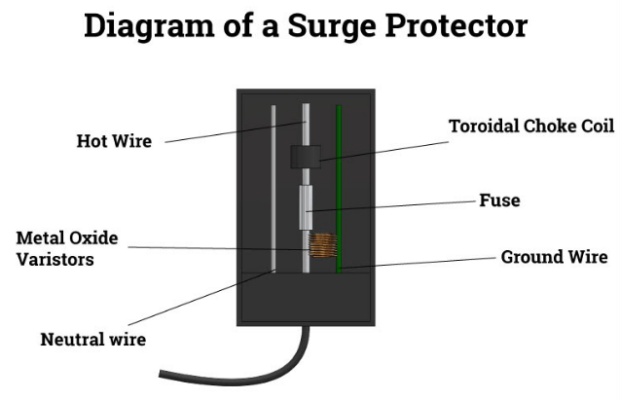

Trong điều kiện vận hành bình thường, dòng điện xoay chiều đi qua mạch, các cuộn kháng (choke coils) hoặc tụ điện được nối với dây pha (hot wire) sẽ giúp điều hướng dòng điện ổn định đi qua thiết bị.
Khi xảy ra xung điện áp hoặc sét lan truyền, phần điện áp dư sẽ được chuyển hướng sang dây tiếp địa màu xanh (ground wire), như minh họa trong sơ đồ, nhằm bảo vệ ổ cắm và đầu nối điện khỏi nguy cơ hư hỏng hoặc cháy nổ.

Ổ cắm chống sét đặc biệt quan trọng trong các khu vực có thiết bị điện tử giá trị cao, nơi lưới điện không ổn định, hoặc trong các hệ thống yêu cầu độ tin cậy và an toàn điện cao.

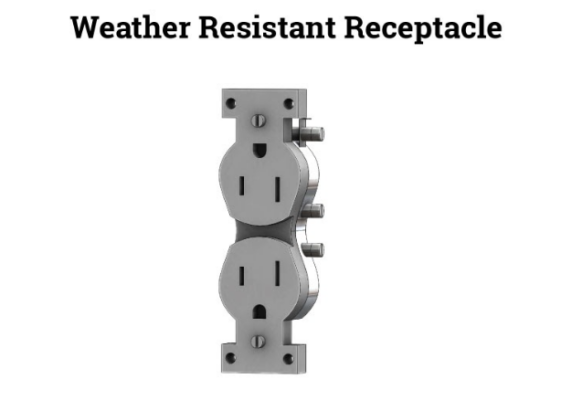

Ổ cắm chống thời tiết (Weather-Resistant Receptacles)

Ổ cắm chống thời tiết được thiết kế để chịu được mưa, tuyết, độ ẩm, băng giá và các tác động của môi trường ẩm ướt khác. Chúng giúp bảo vệ ổ cắm khỏi hiện tượng ăn mòn và các rủi ro tiềm ẩn do thời tiết gây ra. Bạn có thể nhận biết ổ cắm chống thời tiết thông qua ký hiệu “WR” được in trên mặt ổ cắm, như minh họa trong ví dụ bên dưới.

Phát hiện và ngắt dòng rò (Leakage Current Detection and Interruption – LCDI)

Trong một kết nối điện, một phần dòng điện có thể chạy qua dây tiếp địa; hiện tượng này được gọi là dòng rò. Phần lớn dòng rò phát sinh do lớp cách điện bao quanh các dây dẫn và các bộ lọc bảo vệ. Nếu dòng rò không được phát hiện kịp thời, nó có thể khiến thiết bị chống rò GFCI tác động (ngắt mạch).

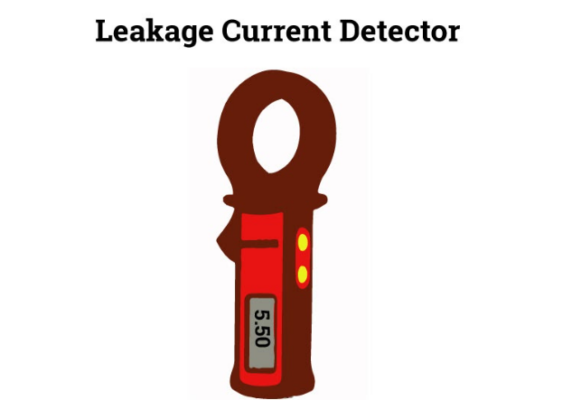

Để xác định nguồn gốc dòng rò, người ta sử dụng thiết bị phát hiện dòng rò. Thiết bị này được kẹp lên dây dẫn để đo giá trị dòng điện và xác định chính xác vị trí phát sinh dòng rò, từ đó giúp xử lý sự cố và đảm bảo an toàn điện.

Mã màu dây điện (Color Coding)

Hệ thống dây điện cho nguồn AC và DC được quy ước mã màu nhằm giúp nhận diện nhanh và chính xác khi lắp đặt, bảo trì hoặc sửa chữa. IEC cung cấp các quy định về mã màu cho mạch nhánh AC, và tại Hoa Kỳ cũng có các quy ước mã màu phổ biến được sử dụng trong thực tế.

Tuy nhiên, cần lưu ý rằng mã màu không được tiêu chuẩn hóa hoàn toàn trên toàn quốc, vì vậy có thể tồn tại khác biệt theo từng bang hoặc khu vực. Do đó, khi làm việc với hệ thống điện, luôn cần kiểm tra tài liệu kỹ thuật, tiêu chuẩn địa phương và xác nhận thực tế trước khi đấu nối để đảm bảo an toàn và tuân thủ quy định.

Chức năng	Ký hiệu	Màu phổ biến	Màu thay thế
Nối đất (Ground)	PG	Trần (không bọc), Xanh lá hoặc Xanh lá – Vàng	Xanh lá
Trung tính (Neutral)	N	Trắng	Xám
Dây pha, 1 pha	L	Đen hoặc Đỏ (pha thứ 2)	—
Dây pha, 3 pha	L1	Đen	Nâu
Dây pha, 3 pha	L2	Đỏ	Cam
Dây pha, 3 pha	L3	Xanh dương	Vàng

Dây Điện Màu Đen (Black Electrical Wires)

Dây điện màu đen thường được sử dụng để truyền tải nguồn điện và cũng có thể đóng vai trò là dây điều khiển (switch leg) trong mạch điện.

Dây Điện Màu Đỏ (Red Electrical Wires)

Dây điện màu đỏ là dây pha phụ (secondary live wire) và thường được dùng làm dây điều khiển công tắc. Ngoài ra, dây đỏ còn được sử dụng để kết nối đầu báo khói đấu cứng (hard-wired smoke detector) với hệ thống cấp điện.

Dây Điện Màu Xanh Dương và Vàng (Blue and Yellow Electrical Wires)

Dây màu xanh dương và vàng không dùng cho ổ cắm thông thường. Thay vào đó, chúng được sử dụng làm dây pha chạy trong ống conduit.

Dây màu vàng thường làm dây điều khiển cho quạt trần, đèn kết cấu, hoặc ổ cắm được điều khiển bằng công tắc đèn.

Dây màu xanh dương chủ yếu được dùng làm dây traveler trong các mạch công tắc 3 chiều hoặc 4 chiều.

Dây Điện Màu Trắng và Xám (White and Gray Electrical Wires)

Dây điện màu trắng và xám đều là dây trung tính (neutral), trong đó màu trắng được sử dụng phổ biến nhất.

Dây Điện Màu Xanh Lá (Green Electrical Wires)

Dây điện màu xanh lá là dây nối đất (grounding) của mạch điện và được kết nối với cọc tiếp địa. Dây này đóng vai trò bảo vệ an toàn, giúp dẫn dòng điện ra đất khi xảy ra sự cố, ngăn ngừa nguy cơ điện giật hoặc cháy nổ.

Kết Luận (Conclusion)

Đầu nối nguồn điện cho phép thiết bị điện và điện tử kết nối với ổ cắm điện.

Đầu nối nguồn có thể truyền dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC).

Vỏ tủ điện (electrical enclosure) là dạng tủ hoặc hộp dùng để bảo vệ thiết bị điện và ngăn ngừa nguy cơ điện giật.

NEMA cung cấp các tiêu chuẩn chỉ áp dụng cho Bắc Mỹ, trong khi IEC xây dựng các tiêu chuẩn điện được hơn 80 quốc gia trên thế giới sử dụng.

Các thiết bị đấu nối điện phổ biến tại Hoa Kỳ thường có dòng định mức từ 15 đến 60 ampe (A) và điện áp từ 125 đến 600 volt (V).
