Công tắc áp suất chênh lệch: Các loại và ứng dụng

Hiểu Về Áp Suất Chênh Lệch

Áp suất chênh lệch là sự khác biệt về áp suất giữa hai vị trí riêng biệt, thường được đo bằng các thiết bị cảm biến áp suất chuyên dụng. Các thành phần thiết yếu trong quá trình đo này bao gồm đồng hồ đo và công tắc, đóng vai trò quan trọng trong việc quản lý và theo dõi mức áp suất. Các công tắc này được cấu hình để kích hoạt cảnh báo hoặc ngắt mạch nếu áp suất vượt quá hoặc thấp hơn các giới hạn đã được chỉ định.

Các phép đo áp suất có thể được phân thành ba loại chính: áp suất tương đối, áp suất tuyệt đối và áp suất chênh lệch. Áp suất tương đối đo sự chênh lệch giữa một áp suất nhất định và áp suất khí quyển, trong khi áp suất tuyệt đối đo áp suất so với chân không hoàn hảo, thể hiện tổng áp suất tác dụng.

Sự phức tạp trong việc đo áp suất chênh lệch nằm ở việc xác định sự khác biệt giữa hai áp suất có thể chưa biết. Các cảm biến được gắn vào hai nguồn áp suất sẽ thu thập dữ liệu cần thiết, sau đó đồng hồ đo hoặc công tắc sẽ xác định độ chênh lệch áp suất. Khi áp suất đạt đến một ngưỡng nhất định, công tắc sẽ kích hoạt hoặc ngắt mạch. Việc giám sát áp suất chênh lệch rất quan trọng đối với các ngành công nghiệp liên quan đến chất lỏng và khí, nơi yêu cầu kiểm soát chính xác và đo lường chuẩn xác.

Việc lựa chọn kỹ thuật phù hợp để đo áp suất chênh lệch phụ thuộc vào nhiều yếu tố, chẳng hạn như mục đích sử dụng cụ thể, phạm vi áp suất cần đo, áp suất tối đa gặp phải và môi chất được đánh giá. Mặc dù kỹ thuật viên có thể tính toán và đo áp suất chênh lệch theo phương pháp thủ công, phương pháp này thường tốn nhiều công sức và dễ xảy ra sai sót. Để khắc phục những vấn đề này, các đồng hồ và công tắc áp suất chênh lệch tiên tiến đã được thiết kế nhằm cung cấp giải pháp đo lường chính xác và hiệu quả hơn.

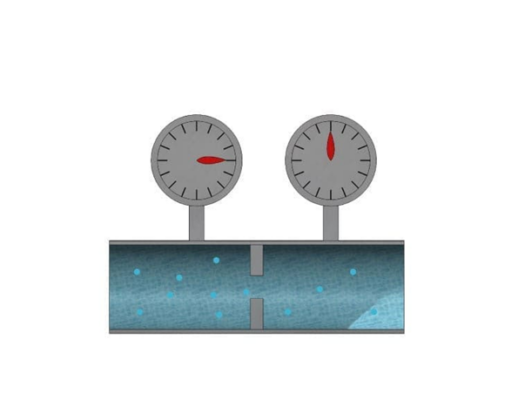

Làm thế nào để đo áp suất chênh lệch cho chất lỏng?

Việc đo áp suất chênh lệch trong các hệ thống chất lỏng là một quá trình quan trọng trong lĩnh vực đo lường công nghiệp, tự động hóa và điều khiển dòng chảy. Phương pháp này bao gồm việc đánh giá sự chênh lệch áp suất giữa hai điểm — thường là qua một phần tử cản dòng như tấm lỗ (orifice plate), vòi phun lưu lượng (flow nozzle), ống Venturi hoặc bộ lọc. Sự sụt áp thu được có mối tương quan trực tiếp với lưu lượng chất lỏng và rất quan trọng cho việc đo lưu lượng chính xác, phát hiện rò rỉ và giám sát hệ thống trong các ứng dụng thuộc nhiều ngành như xử lý nước, dầu khí, dược phẩm và hóa chất.

Đo áp suất chênh lệch chính xác cho chất lỏng đòi hỏi thiết bị chuyên dụng, hiệu chuẩn cẩn thận và lựa chọn vật liệu chính xác để đảm bảo độ tin cậy và khả năng lặp lại. Việc lựa chọn công nghệ đo phù hợp phụ thuộc vào nhiều yếu tố, bao gồm loại chất lỏng (như hóa chất ăn mòn, nước, nhiên liệu hoặc bùn), nhiệt độ và phạm vi áp suất của hệ thống, độ chính xác yêu cầu cho điều khiển quá trình, cũng như sự tuân thủ các tiêu chuẩn và quy định ngành liên quan (như ASME hoặc ISO).

Các thiết bị đo áp suất chênh lệch phổ biến bao gồm manometer, đồng hồ áp suất ống Bourdon, màng ngăn (diaphragm seal) và các bộ truyền áp suất chênh lệch tiên tiến được trang bị cảm biến điện tử. Bộ truyền áp suất kỹ thuật số cung cấp các tính năng như giám sát từ xa, ghi dữ liệu và tích hợp với hệ thống SCADA hoặc DCS để tối ưu hóa quá trình theo thời gian thực. Khi lựa chọn thiết bị, cần xem xét có cần hiển thị analog hay kỹ thuật số, hiển thị tại chỗ hay từ xa, cũng như các tín hiệu đầu ra cụ thể (như 4–20 mA hoặc giao thức HART) cho hệ thống điều khiển của bạn hay không.

Tính tương thích vật liệu là yếu tố then chốt khi đo áp suất chênh lệch trong chất lỏng nhằm tránh suy giảm thiết bị và thời gian dừng hệ thống. Thiết bị đo và các bộ phận tiếp xúc với môi chất phải có khả năng chống lại chất lỏng được đo và chịu được nhiệt độ cũng như áp suất của hệ thống. Việc lựa chọn vật liệu chống ăn mòn giúp giảm bảo trì và kéo dài tuổi thọ, đặc biệt trong môi trường khắc nghiệt.

Thép không gỉ thường được lựa chọn nhờ độ bền và khả năng chống ăn mòn, chống hóa chất vượt trội. Nó có thể chịu được môi trường khắc nghiệt và ăn mòn, phù hợp cho các ứng dụng trong ngành hóa chất, dầu khí, thực phẩm & đồ uống và nhà máy điện. Ngoài ra, điểm nóng chảy cao cho phép nó hoạt động hiệu quả ở nhiệt độ cao, trong khi độ bền cơ học hỗ trợ sử dụng trong các hệ thống đường ống áp suất cao.

Đồng thau (brass) được ưa chuộng vì chi phí tương đối thấp và dễ gia công. Nó thường được sử dụng cho các ứng dụng áp suất thấp hơn, bao gồm hệ thống nước sinh hoạt, hệ thống HVAC và môi trường phòng thí nghiệm. Đồng thau thường được dùng trong các trường hợp cần độ kín khít tốt giữa các bộ phận nhưng không yêu cầu khả năng chống ăn mòn quá cao.

Nhựa thường được chọn nhờ trọng lượng nhẹ, khả năng chống ăn mòn và tương thích với nhiều loại hóa chất. Nó là giải pháp thay thế kinh tế cho vật liệu kim loại và đặc biệt phù hợp để xử lý chất lỏng ăn mòn hoặc có tính axit trong các nhà máy xử lý nước, hệ thống châm hóa chất và phòng thí nghiệm. Các loại nhựa như PVC, polypropylene và PTFE (polytetrafluoroethylene) thường được sử dụng trong các ứng dụng yêu cầu độ bền với hóa chất khắc nghiệt và khả năng chịu nhiệt độ thấp đến trung bình cao, đồng thời giảm thiểu nguy cơ nhiễm bẩn chất lỏng.

Để đạt hiệu suất tối ưu và độ tin cậy lâu dài của việc đo áp suất chênh lệch, cần tuân thủ các thực hành tốt nhất về lắp đặt thiết bị và hiệu chuẩn hệ thống định kỳ. Việc bố trí cảm biến đúng cách, giảm thiểu tắc nghẽn đường ống xung và lựa chọn phụ kiện chất lượng cao giúp đảm bảo độ chính xác và tính toàn vẹn của hệ thống. Hãy tham khảo ý kiến chuyên gia đo lường chất lỏng và nhà sản xuất thiết bị để có hướng dẫn phù hợp với nhu cầu ứng dụng của bạn, giúp tối ưu hóa quyết định mua sắm và đảm bảo tuân thủ quy định. Việc hiểu rõ môi trường vận hành và đặc tính của chất lỏng trong quá trình sẽ cho phép bạn lựa chọn giải pháp đo phù hợp nhất cho các ứng dụng đo áp suất chênh lệch chất lỏng.

Làm thế nào để đo áp suất chênh lệch cho khí?

Việc đo áp suất chênh lệch trong khí là một quá trình quan trọng trong tự động hóa công nghiệp, hệ thống HVAC và các ngành điều khiển quá trình. Kỹ thuật được áp dụng rộng rãi nhất là sử dụng bộ truyền áp suất chênh lệch. Các thiết bị chính xác này sử dụng màng hoặc phần tử cảm biến có độ nhạy cao để phát hiện sự chênh lệch áp suất giữa hai điểm cụ thể trong đường ống hoặc buồng khí. Sự thay đổi áp suất được đo sau đó được chuyển đổi thành tín hiệu điện tỷ lệ, có thể được bộ điều khiển quá trình, hệ thống quản lý tòa nhà hoặc hệ thống SCADA giải mã để giám sát và điều khiển theo thời gian thực.

Trong khi các kỹ thuật đo áp suất chênh lệch cho chất lỏng — như sử dụng tấm lỗ (orifice plate), ống Venturi và vòi phun lưu lượng — được sử dụng phổ biến do độ tin cậy cao, việc đo lưu lượng khí đòi hỏi thêm nhiều yếu tố cần xem xét. Trong các ứng dụng khí, cần phải tính đến sự biến động của nhiệt độ khí, áp suất tuyệt đối và mật độ khí, vì các biến số này ảnh hưởng trực tiếp đến độ chính xác đo lường. Các cảm biến áp suất chênh lệch tiên tiến thường tích hợp chức năng bù nhiệt độ tự động và hiệu chỉnh áp suất khí quyển để cung cấp kết quả đo chính xác và đáng tin cậy hơn, ngay cả trong điều kiện quá trình thay đổi.

Một thách thức quan trọng trong đo áp suất chênh lệch khí là khả năng rò rỉ khí trong đường ống, van hoặc thiết bị. Ngay cả các rò rỉ nhỏ cũng có thể làm sai lệch đáng kể dữ liệu, dẫn đến tính toán lưu lượng không chính xác và giảm hiệu quả vận hành. Để giảm thiểu những rủi ro này, các đồng hồ và bộ truyền áp suất chênh lệch dành cho khí được thiết kế với công nghệ làm kín nâng cao và tích hợp tính năng phát hiện rò rỉ. Các biện pháp an toàn này đảm bảo cả an toàn vận hành và tính toàn vẹn của hệ thống đo áp suất.

Đối với người dùng cuối đang tìm kiếm giải pháp phù hợp, điều quan trọng là phải lựa chọn bộ truyền hoặc đồng hồ áp suất chênh lệch được thiết kế riêng cho ứng dụng khí. Các tiêu chí lựa chọn chính bao gồm khả năng tương thích vật liệu cảm biến, phạm vi áp suất, độ chính xác đo, loại tín hiệu đầu ra và khả năng tích hợp hệ thống. Khi chọn thiết bị, cần cân nhắc có cần hiển thị tại chỗ, giám sát từ xa, giao thức truyền thông HART® hoặc Modbus®, cũng như các chứng nhận cho môi trường nguy hiểm như ATEX hoặc SIL hay không. Việc hiệu chuẩn định kỳ, bảo trì phòng ngừa và lắp đặt đúng cách là yếu tố quan trọng để duy trì độ chính xác tối ưu và hiệu suất lâu dài của thiết bị đo áp suất khí.

Đo chính xác áp suất chênh lệch trong khí là nền tảng cho quản lý năng lượng hiệu quả, xác minh lưu lượng, giám sát áp suất ống gió và an toàn quá trình. Nếu bạn đang đánh giá thiết bị cho hệ thống của mình, hãy xem xét kỹ các yêu cầu và tham khảo chuyên gia trong ngành để đảm bảo lựa chọn thiết bị có khả năng đáp ứng những thách thức riêng của việc đo lưu lượng khí. Lựa chọn đúng sẽ giúp nâng cao hiệu quả vận hành, giảm thời gian dừng máy và đảm bảo tuân thủ các tiêu chuẩn cũng như quy định của ngành.

Câu Hỏi Thường Gặp

Áp suất chênh lệch là gì và được đo như thế nào?
Áp suất chênh lệch là sự khác biệt về áp suất giữa hai điểm. Nó được đo bằng các thiết bị chuyên dụng như đồng hồ và công tắc, giúp theo dõi và quản lý mức áp suất, đồng thời kích hoạt cảnh báo hoặc hành động khi áp suất vượt quá giới hạn đã đặt.

Những vật liệu nào tốt nhất cho thiết bị đo áp suất chênh lệch?
Các vật liệu như thép không gỉ, đồng thau và một số loại nhựa thường được sử dụng. Thép không gỉ có khả năng chống ăn mòn và độ bền cao, đồng thau phù hợp cho các ứng dụng áp suất thấp hơn, còn nhựa được ưu tiên cho các chất lỏng ăn mòn hoặc có tính axit mạnh.

Áp suất chênh lệch được đo trong hệ thống chất lỏng như thế nào?
Trong chất lỏng, áp suất chênh lệch được đo qua các phần tử cản dòng bằng các thiết bị như manometer, đồng hồ ống Bourdon, màng ngăn (diaphragm seal) và bộ truyền áp suất chênh lệch, kết hợp với hiệu chuẩn cẩn thận và lựa chọn vật liệu phù hợp để đảm bảo kết quả chính xác và tin cậy.

Những yếu tố đặc biệt nào cần xem xét khi đo áp suất chênh lệch trong khí?
Việc đo khí cần chú ý đến nhiệt độ, áp suất tuyệt đối và mật độ khí. Thiết bị thường có chức năng bù nhiệt độ, phát hiện rò rỉ và thiết kế kín để đảm bảo kết quả đo chính xác và đáng tin cậy trong điều kiện thay đổi.

Làm thế nào để chọn thiết bị đo áp suất chênh lệch phù hợp cho ngành của tôi?
Việc lựa chọn dựa trên loại môi chất, nhiệt độ và áp suất hệ thống, độ chính xác yêu cầu, khả năng tương thích vật liệu và các tính năng mong muốn như loại tín hiệu đầu ra, giám sát từ xa hoặc tuân thủ tiêu chuẩn và quy định ngành.

Tại sao hiệu chuẩn định kỳ lại quan trọng trong đo áp suất chênh lệch?
Hiệu chuẩn định kỳ giúp đảm bảo độ chính xác đo liên tục, ngăn ngừa sai lệch và duy trì tính toàn vẹn cũng như an toàn của hệ thống điều khiển quá trình trong cả ứng dụng chất lỏng và khí.

Công tắc áp suất chênh lệch hoạt động như thế nào?

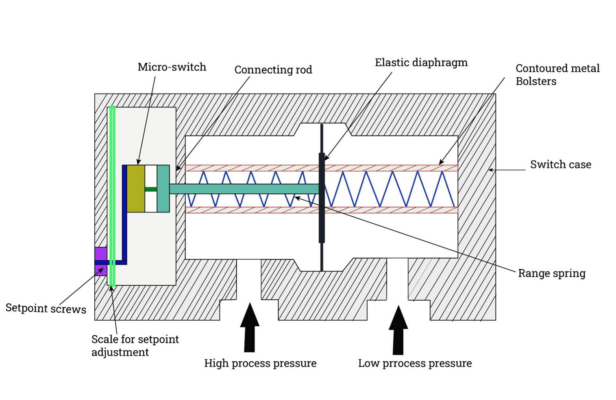

Công tắc áp suất chênh lệch bao gồm ba thành phần cơ bản: phần tử cảm biến, lò xo dải đo (hoặc lò xo ổn định) và công tắc vi mô tác động nhanh (snap-acting microswitch). Các thành phần này được lắp ráp theo nhiều cấu hình khác nhau để tạo ra các loại và thiết kế công tắc áp suất chênh lệch khác nhau, dùng để giám sát hệ thống chất lỏng và khí trong công nghiệp.

Công tắc áp suất chênh lệch hoạt động dựa trên nguyên lý cơ bản của đòn bẩy và lực đối kháng. Đây là một thiết bị điện cơ được thiết kế để phát hiện sự chênh lệch áp suất giữa hai điểm hoặc hai nguồn được kết nối với màng cảm biến. Khi xảy ra chênh lệch áp suất, lực được tạo ra sẽ tác động lên lò xo căng. Lực này làm dịch chuyển thanh truyền, sau đó kích hoạt công tắc vi mô.

Thiết kế của các công tắc này thường bao gồm hai cổng: một cổng áp suất cao và một cổng áp suất thấp, được ngăn cách bởi một màng. Sự chênh lệch áp suất giữa hai cổng này gây ra chuyển động dọc trục của màng, và khi tác động lên lò xo đo, sẽ làm thanh truyền di chuyển để vận hành công tắc vi mô.

Phần Tử Cảm Biến

Việc cảm biến áp suất bao gồm phát hiện sự dịch chuyển vật lý do môi chất như khí hoặc chất lỏng gây ra, có thể dẫn đến chuyển động của kim chỉ thị trên thang đo, phản hồi điện có thể đo được hoặc sự thay đổi điện dung. Các loại phần tử cảm biến phổ biến được sử dụng trong công tắc áp suất chênh lệch bao gồm màng (diaphragm), capsule, ống Bourdon và bellow, tất cả đều chuyển đổi áp suất thành sự dịch chuyển có thể đo được.

• Màng (Diaphragm) – Màng cảm biến áp suất là một tấm tròn được cố định xung quanh mép và tiếp xúc với môi chất áp suất. Ở phía đối diện của màng có thể là một buồng kín hoặc đồng hồ đo. Khi áp suất tác dụng, màng sẽ bị biến dạng tỷ lệ với lực tác động.
• Capsule – Capsule gồm hai màng, trong đó áp suất tác động lên cả hai màng, cho phép đo áp suất thấp mà một màng đơn không thể đo được.
• Ống Bourdon – Ống Bourdon có thể có dạng chữ C hoặc xoắn với tiết diện hình bầu dục. Khi áp suất tác dụng, tiết diện bầu dục sẽ chuyển thành hình tròn, làm biến dạng ống và di chuyển kim chỉ thị.
• Bellow – Bellow sẽ giãn nở khi có áp suất và làm di chuyển kim để hiển thị mức áp suất.

Lò Xo (Spring)

Chuyển động của phần tử cảm biến bị chống lại bởi lò xo, yếu tố này quyết định phạm vi áp suất chênh lệch theo chuyển động của phần tử cảm biến kích hoạt công tắc điện. Điểm tác động của công tắc được thiết lập bằng cách điều chỉnh lực căng hoặc độ nén của lò xo.

Công Tắc Vi Mô (Microswitch)

Công tắc vi mô điều khiển hoạt động bật/tắt của công tắc áp suất chênh lệch. Sự chênh lệch áp suất được chuyển đổi thành chuyển động dọc trục và truyền đến công tắc vi mô. Công tắc vi mô này có các tiếp điểm điện hoạt động theo các điểm cài đặt hoặc ngưỡng chuyển mạch đã định trước.

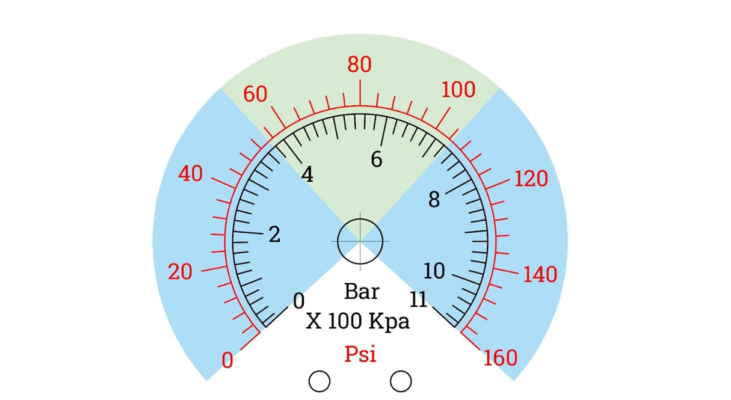

Các đơn vị nào được sử dụng để đo áp suất chênh lệch?

Áp suất chênh lệch có thể được đo bằng nhiều đơn vị khác nhau, bao gồm Pascal (Pa), pound trên inch vuông (psi), inch cột nước (inWC) và milimét thủy ngân (mmHg). Việc lựa chọn đơn vị phụ thuộc vào ứng dụng cụ thể và sở thích của người sử dụng. Hai đơn vị phổ biến nhất để đo áp suất chênh lệch là Pascal và pound trên inch vuông.

Pascal là đơn vị áp suất trong Hệ đơn vị quốc tế (SI), được sử dụng rộng rãi ở hầu hết các quốc gia. Nó được định nghĩa là áp suất do lực một Newton tác dụng lên diện tích một mét vuông. Trong đo áp suất chênh lệch, Pascal biểu thị sự chênh lệch áp suất giữa hai điểm trong hệ thống chất lỏng hoặc khí.

Pound trên inch vuông (psi) thường được sử dụng tại Hoa Kỳ và một số quốc gia khác. Nó được định nghĩa là áp suất do lực một pound-force tác dụng lên diện tích một inch vuông. Trong đo áp suất chênh lệch, psi biểu thị sự chênh lệch áp suất giữa hai điểm trong hệ thống chất lỏng hoặc khí.

Có một số khác biệt giữa psi và Pascal. Một khác biệt quan trọng là Pascal thường được sử dụng trong các phép tính khoa học và kỹ thuật, trong khi psi phổ biến hơn trong các ứng dụng công nghiệp. Ngoài ra, psi thường được sử dụng tại Hoa Kỳ, trong khi Pascal phổ biến hơn ở các khu vực khác trên thế giới.

Việc hiểu rõ sự khác biệt giữa các đơn vị đo này là rất quan trọng vì nhiều lý do. Thứ nhất, nó đảm bảo rằng đơn vị đo được sử dụng phù hợp với ứng dụng cụ thể. Ví dụ, nếu cảm biến áp suất được hiệu chuẩn theo đơn vị pound trên inch vuông (psi) nhưng ứng dụng yêu cầu kết quả theo Pascal (Pa), thì cần áp dụng hệ số chuyển đổi chính xác để đảm bảo độ chính xác.

Việc sử dụng sai đơn vị đo có thể dẫn đến sai số và kết quả đo không chính xác, điều này đặc biệt nghiêm trọng trong các ứng dụng quan trọng như y tế hoặc hàng không vũ trụ, nơi độ chính xác là yếu tố thiết yếu. Hiểu rõ những khác biệt này cũng giúp đảm bảo rằng thiết bị phù hợp được sử dụng cho ứng dụng. Ví dụ, thiết bị được thiết kế để đo áp suất theo psi có thể không phù hợp cho các ứng dụng yêu cầu đo theo Pascal.

Thiết bị nào được sử dụng để đo áp suất chênh lệch?

Mặc dù công tắc áp suất chênh lệch thường được sử dụng để giám sát và điều chỉnh sự chênh lệch áp suất, nhưng cũng có nhiều thiết bị khác được sử dụng cho mục đích này. Các thiết bị này bao gồm ống đo áp (manometer), đồng hồ đo áp suất, bộ truyền áp suất chênh lệch (differential pressure transmitter), tấm orifice, ống Venturi, vòi đo lưu lượng (flow nozzle), ống pitot, lưu lượng kế nhiệt (thermal flow meter) và lưu lượng kế Coriolis. Mỗi thiết bị trong số này có đặc điểm thiết kế riêng, khiến chúng phù hợp với các ứng dụng hoặc mục đích sử dụng cụ thể.

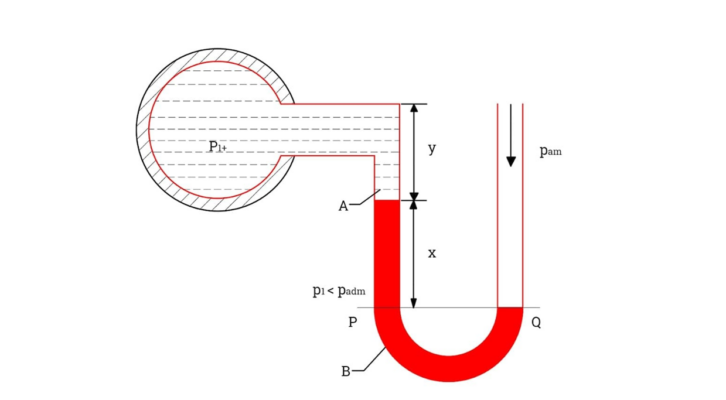

Ống Đo Áp (Manometers)

Ống đo áp là một thiết bị cơ bản được sử dụng để đo áp suất bằng cách so sánh nó với áp suất của một cột chất lỏng. Có nhiều loại ống đo áp khác nhau, chẳng hạn như ống chữ U, ống nghiêng và loại giếng (well-type). Các thiết bị này thường được sử dụng trong hệ thống HVAC, cũng như trong môi trường phòng thí nghiệm và công nghiệp.

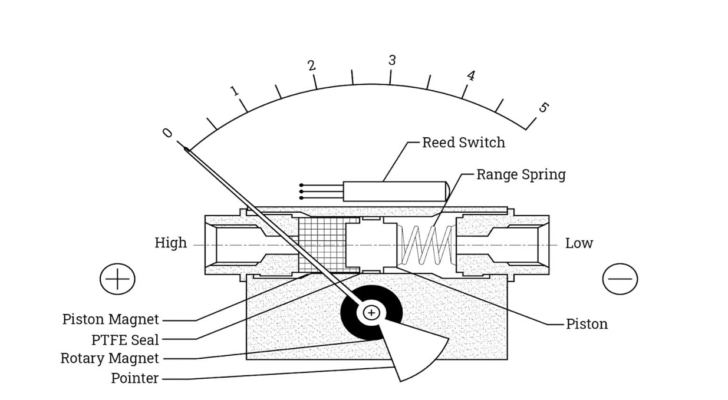

Đồng Hồ Đo Áp Suất

Đồng hồ đo áp suất là thiết bị dùng để đo áp suất của chất lỏng hoặc khí. Có nhiều loại đồng hồ đo áp suất khác nhau, bao gồm đồng hồ ống Bourdon, đồng hồ màng (diaphragm) và đồng hồ capsule. Đồng hồ đo áp suất thường được sử dụng trong môi trường công nghiệp và thương mại, và thường được dùng kết hợp với các bộ truyền áp suất chênh lệch (differential pressure transmitters).

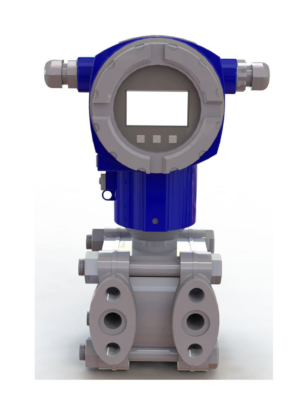

Bộ Truyền Áp Suất Chênh Lệch (Differential Pressure Transmitters)

Bộ truyền áp suất chênh lệch là các thiết bị được thiết kế để phát hiện sự thay đổi áp suất giữa hai điểm trong một hệ thống. Chúng được ứng dụng trong các hệ thống HVAC cũng như trong nhiều lĩnh vực công nghiệp và thương mại khác nhau. Thông thường, chúng được sử dụng cùng với các thiết bị đo khác như tấm lỗ (orifice plate), ống Venturi và vòi đo lưu lượng (flow nozzle).

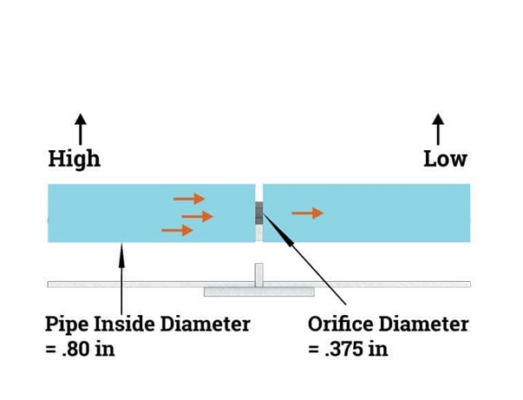

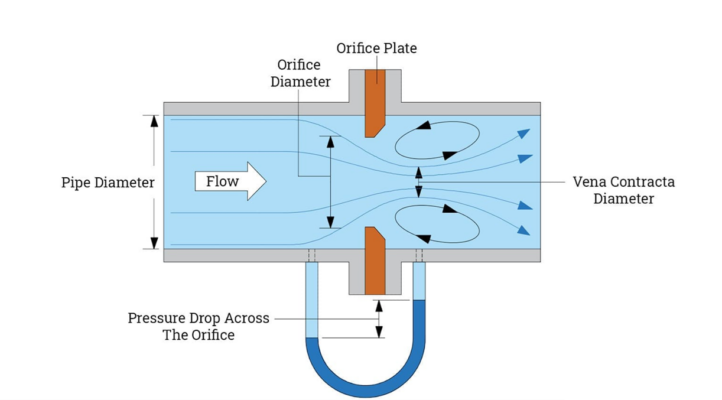

Tấm Lỗ (Orifice Plates)

Tấm lỗ là một đĩa kim loại phẳng có một lỗ ở trung tâm. Khi được lắp đặt trong đường ống, nó tạo ra sự chênh lệch áp suất qua tấm, từ đó có thể dùng để tính toán lưu lượng của chất lỏng hoặc khí đi qua. Tấm lỗ được sử dụng rộng rãi trong các hệ thống HVAC cũng như trong nhiều ứng dụng công nghiệp và thương mại khác nhau.

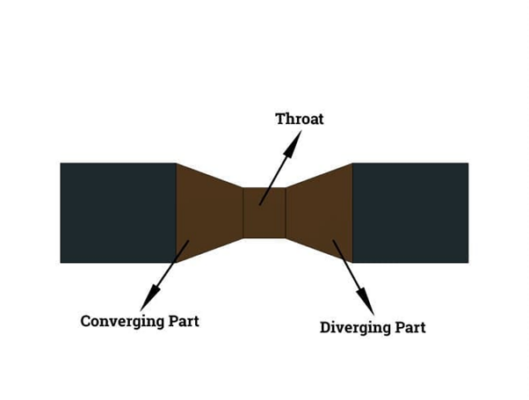

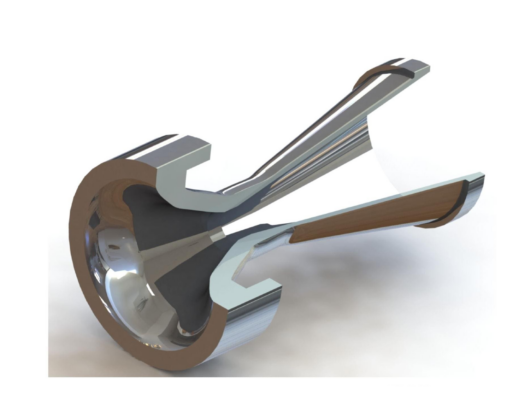

Ống Venturi (Venturi Tubes)

Ống Venturi là một thiết bị đo lưu lượng có cấu tạo phần thu hẹp trong đường ống nhằm tạo ra sự sụt giảm áp suất. Sự chênh lệch áp suất này sau đó được sử dụng để tính toán lưu lượng của chất lỏng hoặc khí đi qua. Ống Venturi thường được sử dụng trong các hệ thống HVAC cũng như trong nhiều ứng dụng công nghiệp và thương mại khác nhau.

Ống Phun Lưu Lượng (Flow Nozzles)

Ống phun lưu lượng hoạt động bằng cách tạo ra một đoạn thu hẹp trong đường ống nhằm tạo ra sự sụt giảm áp suất. Sự chênh lệch áp suất này sau đó được đo để xác định lưu lượng của chất lỏng hoặc khí. Ống phun lưu lượng được sử dụng rộng rãi trong các hệ thống HVAC, đồng thời cũng phổ biến trong nhiều môi trường công nghiệp và thương mại khác nhau.

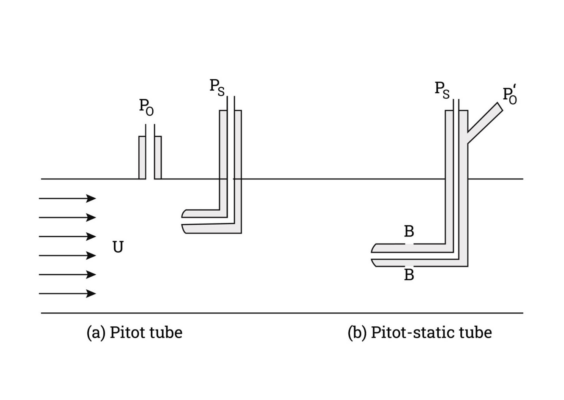

Ống Pitot (Pitot Tubes)

Ống Pitot đo áp suất của chất lỏng hoặc khí tại một vị trí cụ thể. Thường được sử dụng trong ngành hàng không để xác định tốc độ không khí, ống Pitot cũng được ứng dụng trong các hệ thống HVAC và nhiều lĩnh vực công nghiệp, thương mại khác nhau.

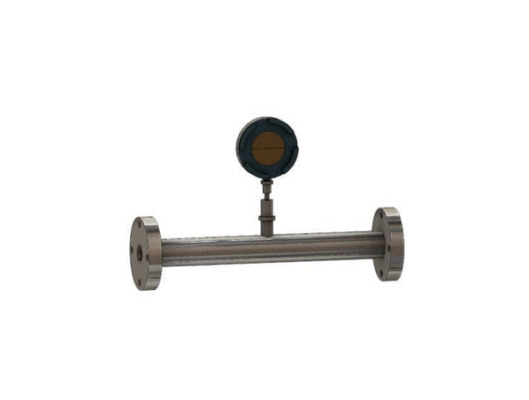

Lưu Lượng Kế Nhiệt (Thermal Flow Meters)

Lưu lượng kế nhiệt xác định lưu lượng của chất lỏng hoặc khí bằng cách đánh giá sự thay đổi nhiệt độ giữa hai điểm. Loại thiết bị này thường được sử dụng trong cả môi trường công nghiệp và thương mại.

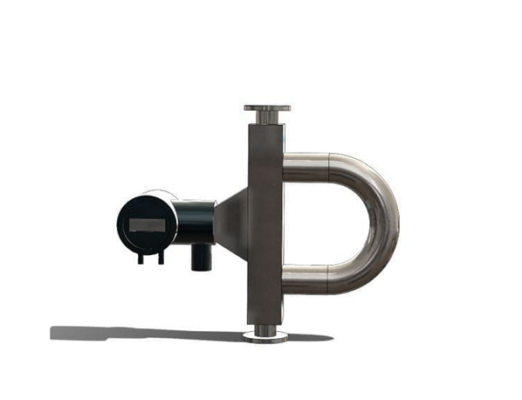

Lưu Lượng Kế Coriolis (Coriolis Flow Meters)

Lưu lượng kế Coriolis là thiết bị đo lưu lượng của chất lỏng bằng cách đo sự xoắn hoặc uốn cong của dòng chất lỏng khi nó chảy qua đường ống. Lưu lượng kế Coriolis thường được sử dụng trong các môi trường công nghiệp và thương mại.

Làm thế nào để hiệu chuẩn và bảo trì thiết bị đo chênh áp?

Việc duy trì độ chính xác và độ tin cậy của các thiết bị đo chênh áp phụ thuộc rất nhiều vào quá trình hiệu chuẩn đúng cách. Hiệu chuẩn giúp đảm bảo rằng các giá trị đo của thiết bị là chính xác và nằm trong phạm vi sai số cho phép. Để đạt hiệu suất tối ưu, nên hiệu chuẩn các thiết bị đo chênh áp hàng năm, tuy nhiên đối với các ứng dụng quan trọng có thể cần hiệu chuẩn thường xuyên hơn.

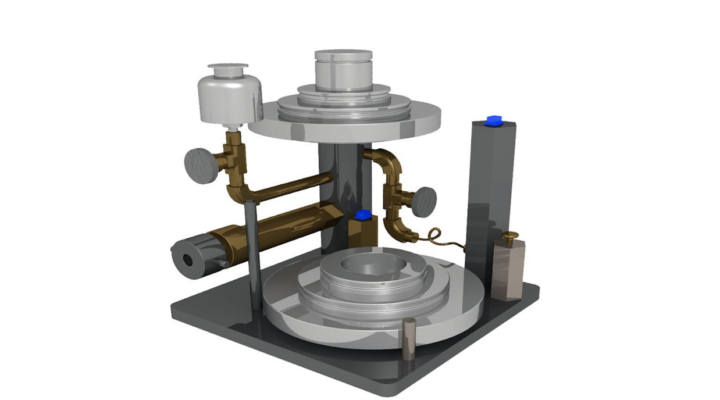

Quá trình hiệu chuẩn được thực hiện bằng cách sử dụng thiết bị chuẩn tham chiếu hoặc dụng cụ hiệu chuẩn tuân theo các tiêu chuẩn quốc gia hoặc quốc tế. Điều quan trọng là thiết bị chuẩn này phải được bảo trì tốt và có độ chính xác cao. Dịch vụ hiệu chuẩn nên được thực hiện bởi các phòng thí nghiệm hoặc đơn vị được công nhận theo các tiêu chuẩn như ISO/IEC 17025, nhằm đảm bảo tuân thủ các yêu cầu quản lý chất lượng.

Các dụng cụ hiệu chuẩn phổ biến cho phép đo chênh áp bao gồm bộ tạo áp suất chuẩn (deadweight tester), thiết bị hiệu chuẩn áp suất, đồng hồ áp suất kỹ thuật số và bộ truyền áp suất tham chiếu. Những thiết bị này cung cấp giá trị áp suất chuẩn đã biết để so sánh với giá trị đo của thiết bị cần hiệu chuẩn. Việc lựa chọn thiết bị hiệu chuẩn phù hợp phụ thuộc vào dải đo và độ chính xác yêu cầu. Bảo quản và sử dụng đúng cách các dụng cụ này là rất cần thiết để duy trì độ chính xác lâu dài của chúng.

Việc bảo trì liên tục các thiết bị đo chênh áp là rất quan trọng để duy trì độ chính xác và độ tin cậy của chúng. Công việc này bao gồm các nhiệm vụ định kỳ như vệ sinh, kiểm tra và thay thế bất kỳ bộ phận nào bị mòn hoặc hư hỏng. Bảo trì thường xuyên giúp phát hiện sớm các vấn đề tiềm ẩn, ngăn chúng phát triển thành những sự cố nghiêm trọng, đồng thời đảm bảo thiết bị hoạt động ở hiệu suất tối ưu.

Các ứng dụng của phép đo chênh áp là gì?

Các phép đo chênh áp được sử dụng rộng rãi trong nhiều ngành công nghiệp cho nhiều ứng dụng khác nhau. Chúng vượt ra ngoài việc đo áp suất thông thường, được dùng để đánh giá tình trạng bộ lọc, mức chất lỏng, lưu lượng dòng chảy và mô-men xoắn đầu ra. Bằng cách đo chênh áp, người ta có thể xác định áp suất tối ưu cần thiết cho các ứng dụng cụ thể cũng như mức áp suất tối đa có thể áp dụng một cách an toàn.

Hệ Thống HVAC

Chênh áp đóng vai trò quan trọng trong các hệ thống sưởi, thông gió và điều hòa không khí (HVAC). Nó giúp xác minh rằng không khí đang di chuyển đúng cách qua các ống dẫn, bộ lọc và các thành phần khác của hệ thống. Những phép đo này rất cần thiết để đánh giá hiệu suất hệ thống và phát hiện các tắc nghẽn hoặc rò rỉ tiềm ẩn có thể ảnh hưởng đến hiệu năng.

Sản Xuất Hóa Chất

Trong ngành sản xuất hóa chất, các phép đo chênh áp rất quan trọng để giám sát sự thay đổi áp suất qua các bộ lọc, bơm và các thiết bị khác. Việc theo dõi này đảm bảo quá trình sản xuất hoạt động hiệu quả và giúp phát hiện bất kỳ sự tắc nghẽn hoặc rò rỉ nào có thể làm ảnh hưởng đến chất lượng sản phẩm cuối cùng.

Ngành Y Tế

Trong lĩnh vực y tế, các phép đo chênh áp đóng vai trò rất quan trọng, đặc biệt trong bệnh viện và phòng thí nghiệm. Những phép đo này giúp duy trì môi trường vô trùng, chẳng hạn như trong phòng phẫu thuật và khu cách ly. Cảm biến chênh áp giám sát sự khác biệt áp suất giữa khu vực sạch và khu vực nhiễm bẩn, đảm bảo luồng không khí phù hợp và giảm thiểu nguy cơ lây nhiễm.

Ngành Môi Trường

Lĩnh vực môi trường sử dụng các phép đo chênh áp để giám sát chất lượng không khí trong cả tòa nhà và môi trường công nghiệp. Những phép đo này cũng rất quan trọng để đánh giá dòng chảy của khí và chất lỏng qua các hệ thống khác nhau. Ví dụ, cảm biến chênh áp theo dõi sự sụt áp qua các bộ lọc và màng lọc, đảm bảo chúng hoạt động hiệu quả.

Ngành Hàng Không Vũ Trụ

Các phép đo chênh áp được sử dụng rộng rãi trong ngành hàng không vũ trụ, bao gồm máy bay và tàu vũ trụ. Cảm biến đo tốc độ không khí và giám sát sự chênh lệch áp suất giữa cabin và môi trường bên ngoài. Chúng cũng theo dõi hiệu suất của hệ thống nhiên liệu và thủy lực để đảm bảo hoạt động đúng cách.

Ngành Ô Tô

Trong lĩnh vực ô tô, các phép đo chênh áp được sử dụng để đánh giá hiệu suất động cơ và các hệ thống khác. Chúng giúp đo sự sụt áp qua các bộ lọc không khí, dầu và nhiên liệu để đảm bảo độ sạch và khả năng hoạt động của chúng. Ngoài ra, cảm biến chênh áp còn được sử dụng để giám sát áp suất lốp xe, điều này rất quan trọng đối với an toàn và hiệu quả tiêu hao nhiên liệu.

Ngành Thực Phẩm

Ngành công nghiệp thực phẩm dựa vào các phép đo chênh áp để quản lý và kiểm soát quá trình sản xuất. Chúng đo sự sụt áp qua các bộ lọc và thiết bị khác để đảm bảo an toàn thực phẩm và độ sạch. Cảm biến chênh áp cũng giám sát luồng không khí giữa các khu vực sản xuất khác nhau để ngăn ngừa nhiễm chéo.

Ngành Xử Lý Nước

Trong xử lý nước, các phép đo chênh áp rất quan trọng để giám sát sự sụt áp qua các bộ lọc, màng lọc và các thiết bị khác. Chúng giúp đảm bảo vận hành hiệu quả và xác minh rằng nước luôn an toàn, không bị nhiễm bẩn. Cảm biến cũng theo dõi sự chênh lệch áp suất giữa các khu vực khác nhau trong nhà máy để ngăn ngừa nhiễm chéo.

Ngành Dược Phẩm

Ngành dược phẩm phụ thuộc vào các phép đo chênh áp để duy trì môi trường vô trùng trong các cơ sở sản xuất. Cảm biến giám sát sự chênh lệch áp suất giữa các khu vực để đảm bảo luồng không khí phù hợp và ngăn ngừa nhiễm chéo. Chúng cũng kiểm tra sự sụt áp qua các bộ lọc và thiết bị khác để đảm bảo vận hành hiệu quả và phát hiện bất kỳ tắc nghẽn hoặc rò rỉ nào.

Ngành Sản Xuất Điện Năng

Các phép đo chênh áp được sử dụng trong ngành sản xuất điện để đánh giá hiệu suất của tua-bin, nồi hơi và các thiết bị khác. Chúng đo sự sụt áp qua các bộ lọc, bơm và các thành phần để đảm bảo vận hành đúng và hiệu quả. Ngoài ra, cảm biến còn giám sát sự chênh lệch áp suất giữa các khu vực khác nhau trong nhà máy để phát hiện rò rỉ và các vấn đề khác có thể ảnh hưởng đến hiệu suất.

Hệ Thống Điều Khiển Khí Nén

Trong các hệ thống điều khiển khí nén, các phép đo chênh áp được sử dụng để điều chỉnh và giám sát dòng khí nén. Cảm biến đo sự chênh lệch áp suất giữa hai điểm trong hệ thống, cho phép kỹ sư điều chỉnh lưu lượng và áp suất khi cần thiết.

Lợi ích của các phép đo và thiết bị chênh áp là gì?

Các thiết bị đo chênh áp đóng vai trò quan trọng trong việc nâng cao hiệu suất, an toàn và độ chính xác. Những thiết bị này được thiết kế để phát hiện các biến thiên áp suất nhỏ trong nhiều môi trường khác nhau và xác định mức áp suất tối đa mà một hệ thống có thể chịu được. Thông thường, các công cụ đo chênh áp cần được tùy chỉnh riêng cho từng ứng dụng, bao gồm các thay đổi như di dời cổng kết nối, bổ sung cổng phụ và các kiểu kết nối quy trình khác nhau.

Cải thiện hiệu suất

Việc sử dụng các phép đo chênh áp có thể giúp phát hiện những điểm kém hiệu quả trong hệ thống. Bằng cách đánh giá độ sụt áp qua các thành phần như bộ lọc và bơm, kỹ sư có thể phát hiện các tắc nghẽn hoặc rò rỉ tiềm ẩn có thể ảnh hưởng đến hiệu suất tổng thể của hệ thống.

Cải thiện an toàn

Việc giám sát chênh áp giúp theo dõi sự thay đổi áp suất giữa các khu vực khác nhau trong hệ thống hoặc cơ sở, đảm bảo luồng không khí phù hợp và ngăn ngừa nhiễm chéo. Trong các môi trường như cơ sở y tế và phòng nghiên cứu, chênh áp đóng vai trò quan trọng trong việc duy trì môi trường vô trùng được kiểm soát cần thiết cho sự an toàn của bệnh nhân và công việc phòng thí nghiệm chính xác.

Cải thiện độ chính xác

Các phép đo chênh áp chính xác cho phép kỹ sư điều chỉnh cẩn thận lưu lượng khí hoặc chất lỏng trong hệ thống. Độ chính xác này rất cần thiết trong các ứng dụng như hệ thống HVAC và sản xuất hóa chất, nơi việc kiểm soát chính xác áp suất và lưu lượng là yếu tố quan trọng để vận hành tối ưu.

Tính linh hoạt

Các phép đo chênh áp được áp dụng trong nhiều lĩnh vực khác nhau, bao gồm hàng không vũ trụ và xử lý nước. Khả năng thích ứng của công nghệ này khiến nó trở thành một công cụ quan trọng cho nhiều hệ thống và ứng dụng đa dạng.

Tiết kiệm chi phí

Việc triển khai các phép đo chênh áp có thể mang lại khoản tiết kiệm chi phí đáng kể. Bằng cách giám sát độ sụt áp qua các thành phần như bộ lọc và bơm, kỹ sư có thể phát hiện các tắc nghẽn hoặc rò rỉ có thể ảnh hưởng đến hiệu suất hệ thống. Việc phát hiện này cho phép thực hiện các hành động khắc phục kịp thời, chẳng hạn như thay thế bộ lọc bị tắc, từ đó giảm tiêu thụ năng lượng và chi phí bảo trì. Ví dụ, một bộ lọc bị tắc có thể cản trở luồng không khí và làm tăng chi phí năng lượng, nhưng bằng cách đánh giá độ sụt áp, kỹ sư có thể xử lý vấn đề và có khả năng đạt được mức tiết kiệm đáng kể.

Ngoài những lợi ích chung của phép đo chênh áp, còn có những ưu điểm cụ thể liên quan đến thiết bị đo chênh áp đáng chú ý, bao gồm:

Độ bền

Thiết bị đo chênh áp thường được thiết kế để chịu được môi trường khắc nghiệt và nhiệt độ cực đoan. Độ bền này khiến chúng rất phù hợp cho các ứng dụng đòi hỏi cao như khai thác mỏ hoặc sản xuất dầu khí, nơi độ tin cậy của thiết bị trong điều kiện khắc nghiệt là yếu tố then chốt.

Dễ sử dụng

Thiết bị đo chênh áp thường thân thiện với người dùng và yêu cầu ít đào tạo, khiến chúng phù hợp với nhiều ngành công nghiệp và ứng dụng khác nhau.

Độ tin cậy

Thiết bị đo chênh áp nói chung được chế tạo với độ tin cậy và độ bền cao, cung cấp các phép đo chính xác ổn định trong thời gian dài. Điều này giúp giảm chi phí bảo trì và đảm bảo thiết bị luôn đáng tin cậy và sẵn sàng sử dụng khi cần thiết.

Các yếu tố cần cân nhắc chính đối với phép đo chênh áp và thiết bị

Mặc dù các phép đo chênh áp rất hữu ích, vẫn có một số yếu tố cần lưu ý. Nhiều vấn đề khác nhau có thể ảnh hưởng đến độ chính xác và khả năng phản hồi của hệ thống cảm biến. Phép đo chênh áp chỉ là một trong nhiều công cụ được sử dụng để giám sát và đo lường các quy trình sản xuất. Chúng nên được xem như một phần của tập hợp các thiết bị rộng hơn, cùng nhau cung cấp dữ liệu và kết quả đo toàn diện.

Giới hạn về độ chính xác

Các yếu tố như nhiệt độ, độ ẩm và áp suất khí quyển có thể ảnh hưởng đến độ chính xác của phép đo chênh áp. Ngoài ra, một số cảm biến chênh áp có thể bị trôi sai số theo thời gian, điều này có thể ảnh hưởng đến độ chính xác của phép đo.

Giới hạn trong đo áp suất thấp

Một số cảm biến chênh áp có thể gặp khó khăn trong việc đo chính xác các mức áp suất rất thấp, điều này có thể hạn chế khả năng ứng dụng của chúng trong một số trường hợp cụ thể.

Giới hạn trong đo áp suất cao

Tương tự, một số cảm biến có thể gặp khó khăn trong việc đo chính xác áp suất rất cao, điều này có thể hạn chế việc sử dụng chúng trong một số ứng dụng nhất định.

Yêu cầu bảo trì

Để đảm bảo độ chính xác liên tục, các cảm biến chênh áp cần được bảo trì và hiệu chuẩn định kỳ. Quá trình này có thể tốn nhiều công sức và chi phí, đặc biệt đối với các hệ thống công nghiệp quy mô lớn.

Chi phí

Chi phí của các cảm biến chênh áp có thể khá cao, đặc biệt khi cần thiết bị chuyên dụng hoặc hiệu chuẩn đặc biệt. Điều này có thể khiến chúng kém khả thi đối với một số ứng dụng, đặc biệt là trong các hệ thống quy mô nhỏ.

Giới hạn ứng dụng

Phép đo chênh áp có thể không phù hợp cho mọi ứng dụng. Ví dụ, một số hệ thống có thể yêu cầu phép đo áp suất chính xác hơn hoặc cần đo các thông số khác như lưu lượng hoặc nhiệt độ mà cảm biến chênh áp không thể cung cấp.

Tương lai của phép đo chênh áp và thiết bị sẽ ra sao?

Nhìn về phía trước, việc tích hợp các cảm biến chênh áp với những công nghệ tiên tiến như Trí tuệ nhân tạo (AI), Học máy (ML) và Internet vạn vật (IoT) là một hướng phát triển đầy hứa hẹn. Sự kết hợp này hứa hẹn sẽ nâng cao thiết bị đo chênh áp, giúp chúng thích nghi với các điều kiện thay đổi, dự đoán các sự cố tiềm ẩn và tối ưu hóa hiệu suất theo thời gian thực. Sự phát triển này được kỳ vọng mang lại lợi ích đáng kể cho nhiều lĩnh vực, bao gồm sản xuất, năng lượng và y tế.

Hiệu quả năng lượng
Các cảm biến và bộ truyền chênh áp được sử dụng rộng rãi để đo độ sụt áp qua các thiết bị như bộ lọc, bộ trao đổi nhiệt và van. Bằng cách theo dõi các mức sụt áp này, kỹ sư có thể cải thiện hiệu suất thiết bị, giảm tiêu thụ năng lượng và giảm thời gian ngừng hoạt động.

Tự động hóa quy trình
Trong các hệ thống điều khiển quá trình, cảm biến chênh áp đóng vai trò quan trọng trong việc giám sát lưu lượng, áp suất và mức chất lỏng. Với sự phát triển của Công nghiệp 4.0 và IoT, nhu cầu về các cảm biến thông minh cung cấp dữ liệu thời gian thực và hỗ trợ ra quyết định tự động ngày càng tăng.

Giám sát môi trường
Cảm biến chênh áp là thành phần quan trọng trong giám sát môi trường, bao gồm theo dõi luồng không khí trong hệ thống HVAC, đo khí thải từ các hoạt động công nghiệp và phát hiện rò rỉ đường ống. Khi nhận thức về biến đổi khí hậu và ô nhiễm ngày càng tăng, nhu cầu về các hệ thống giám sát môi trường chính xác và đáng tin cậy dự kiến sẽ tiếp tục tăng.

Y tế
Trong lĩnh vực y tế, cảm biến chênh áp rất cần thiết cho các thiết bị như máy thở, máy gây mê và thiết bị đo huyết áp. Với dân số toàn cầu ngày càng già hóa và những tiến bộ liên tục trong công nghệ y tế, nhu cầu về thiết bị y tế chất lượng cao tích hợp công nghệ chênh áp có khả năng sẽ tăng lên.

An toàn và bảo mật
Cảm biến chênh áp đóng vai trò quan trọng trong nhiều ứng dụng an toàn và bảo mật, bao gồm giám sát áp suất không khí trong phòng sạch, phát hiện rò rỉ khí trong môi trường công nghiệp và điều chỉnh áp suất cabin trong máy bay. Khi các yêu cầu về an toàn và an ninh ngày càng tăng, nhu cầu đối với cảm biến chênh áp chính xác và đáng tin cậy cũng sẽ tăng theo.

Quản lý nước
Trong quản lý nước, cảm biến chênh áp được sử dụng để giám sát mực nước và áp suất trong các nhà máy xử lý, mạng lưới phân phối và hệ thống tưới tiêu. Khi dân số toàn cầu tăng và nguồn nước ngày càng khan hiếm, nhu cầu về các hệ thống quản lý nước hiệu quả và đáng tin cậy dự kiến sẽ tiếp tục tăng.

Năng lượng tái tạo
Cảm biến chênh áp được sử dụng để đo lưu lượng chất lỏng trong các hệ thống năng lượng tái tạo như tua-bin gió và nhà máy thủy điện. Khi quá trình chuyển đổi sang các nguồn năng lượng tái tạo được đẩy nhanh, nhu cầu đối với các cảm biến chênh áp chính xác và hiệu quả được dự đoán sẽ ngày càng tăng.
