Công tắc áp suất: Các loại, thành phần, nguyên lý hoạt động và ứng dụng

Hiểu về công tắc áp suất

Công tắc áp suất là một thiết bị — có thể là cơ khí hoặc điện tử — được kích hoạt khi áp suất của chất lỏng, không khí hoặc khí đạt đến một mức xác định trước. Các công tắc này được thiết kế với các thành phần như ống Bourdon, piston, màng ngăn hoặc màng mỏng phản ứng hoặc dịch chuyển khi áp suất của hệ thống thay đổi.

Các thành phần của công tắc áp suất được kết nối với một hoặc nhiều tiếp điểm bên trong thiết bị. Khi áp suất đủ được tác động, một tiếp điểm sẽ đóng hoặc mở, tùy theo cấu hình của công tắc. Mặc dù tồn tại nhiều phương pháp phát hiện áp suất khác nhau, công tắc áp suất chủ yếu có thể được phân loại thành hai nhóm chính: điện cơ hoặc điện tử.

Công tắc áp suất đóng vai trò quan trọng trong nhiều ngành công nghiệp, bao gồm các hệ thống sử dụng khí nén, hệ thống HVAC, cũng như các hệ thống đo lường và bơm.

Nguyên lý hoạt động

Trong một công tắc áp suất điển hình, có một piston với một phía tiếp xúc với áp suất của chất lỏng và phía còn lại tiếp xúc với áp suất khí quyển. Lực từ áp suất chất lỏng tác động chống lại một lò xo được nén sẵn. Phần tiếp xúc với chất lỏng cùng với hằng số lò xo được thiết kế sao cho piston chỉ di chuyển khi đạt đến một mức áp suất xác định trước. Độ căng của lò xo có thể được điều chỉnh thông qua vít cài đặt điểm đặt (setpoint) để thay đổi áp suất kích hoạt.

Cơ chế Cut-in và Cut-out

Công tắc áp suất thường hoạt động giữa hai điểm chính: áp suất đóng (cut-in) và áp suất ngắt (cut-out). Trong các hệ thống như bơm và máy nén, công tắc sẽ kích hoạt khi áp suất chất lỏng giảm xuống dưới một mức được thiết lập trước, làm cho động cơ hoạt động để khôi phục áp suất hệ thống. Công tắc không tắt ngay khi áp suất vượt quá giới hạn đã cài đặt; sẽ có một độ chênh (hysteresis) để ngăn việc tắt đột ngột. Sự trì hoãn này cho phép áp suất tăng lên đến ngưỡng trên, hay mức cut-out, tại đó công tắc sẽ tắt.

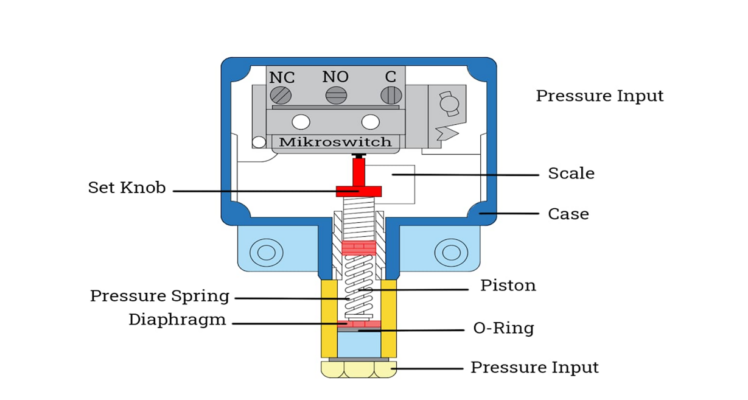

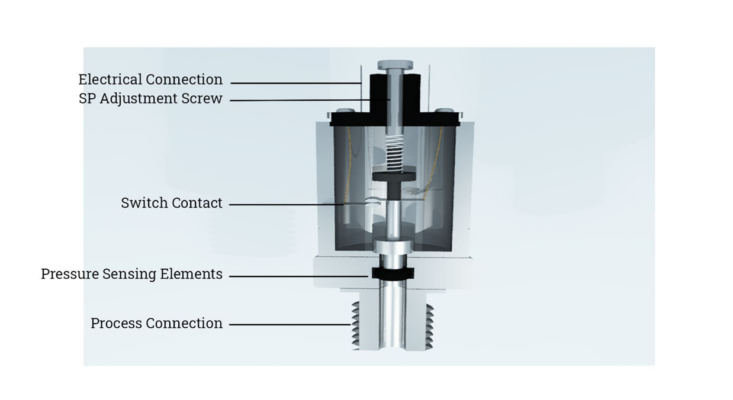

Các Bộ Phận của Công Tắc Áp Suất

Chương này trình bày các bộ phận chính của một công tắc áp suất — một thành phần quan trọng trong tự động hóa công nghiệp, điều khiển chất lỏng và các hệ thống giám sát an toàn. Việc hiểu rõ cấu tạo của công tắc áp suất cơ là điều cần thiết để tối ưu hóa độ tin cậy của quá trình và lựa chọn đúng sản phẩm cho ứng dụng của bạn. Lưu ý rằng mỗi loại hoặc thiết kế độc quyền có thể bao gồm thêm các thành phần cho các nhu cầu chuyên biệt. Các bộ phận được đề cập dưới đây áp dụng cụ thể cho công tắc áp suất cơ, loại được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ độ bền và nguyên lý hoạt động đơn giản

Cổng Quy Trình (Cổng Đầu Vào)

Cổng đầu vào kết nối cụm công tắc áp suất với thiết bị quy trình, cho phép lưu chất có áp suất (chất lỏng hoặc khí) đi vào thiết bị. Công tắc áp suất thường được lắp trên các đầu nối (nozzle) liên kết với bồn chứa hoặc đường ống, với các kết nối ren như NPT (National Pipe Thread) là loại phổ biến nhất trong hệ thống HVAC, xử lý nước, thủy lực, khí nén và các quy trình công nghiệp. Trong một số trường hợp hiếm, các kết nối dạng bắt bulông hoặc hàn được sử dụng cho các ứng dụng áp suất cao hoặc lắp đặt tùy chỉnh. Việc lựa chọn đúng loại đầu nối và cấp áp suất là rất quan trọng để ngăn rò rỉ và đảm bảo kết nối tương thích với cả áp suất lưu chất và đặc tính hóa học của vật liệu (ví dụ: thép không gỉ cho môi trường ăn mòn). Điều này giúp duy trì tính toàn vẹn của hệ thống và hỗ trợ đo áp suất chính xác.

Phần Tử Cảm Biến Áp Suất

Công tắc áp suất cơ học được phân loại dựa theo phần tử cảm biến áp suất. Phần tử này, thường được thiết kế dưới dạng piston, ống xếp (bellows) hoặc màng (diaphragm), là bộ phận chính của công tắc hoạt động cơ học khi phản ứng với áp suất của lưu chất trong hệ thống. Diện tích tác dụng của piston hoặc màng ở phía tiếp xúc với lưu chất được thiết kế cẩn thận để chuyển đổi dải áp suất dự kiến thành lực có thể đo được. Diện tích càng lớn thì lực tác động và lực lò xo cần thiết càng lớn. Điều quan trọng cần lưu ý là chỉ cần một lực kích hoạt nhỏ vì lò xo của công tắc đã bù trừ phần lớn áp suất tác dụng. Điều này giúp các công tắc có độ nhạy cao và phản hồi nhanh với sự thay đổi điểm cài đặt, cho phép điều khiển và điều chỉnh áp suất chính xác trong các ứng dụng như máy nén khí, bơm và hệ thống báo động an toàn.

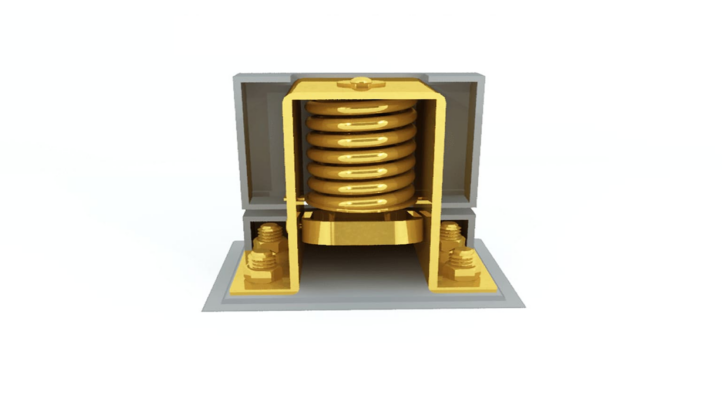

Lò Xo

Lò xo có nhiệm vụ cân bằng lực từ lưu chất và được nén trước để phù hợp với điểm cài đặt áp suất vận hành mong muốn. Công tắc áp suất cơ học chỉ kích hoạt (thay đổi trạng thái tiếp điểm) khi lực tạo ra bởi áp suất hệ thống vượt qua lực cản của lò xo. Việc lựa chọn và hiệu chuẩn lò xo là yếu tố cơ bản để thiết lập cả điểm cài đặt áp suất và độ chênh áp (còn gọi là deadband hoặc hysteresis của công tắc). Lò xo chất lượng cao giúp đảm bảo điểm kích hoạt lặp lại chính xác và độ chính xác lâu dài, ảnh hưởng trực tiếp đến độ tin cậy của hệ thống giám sát áp suất và tự động hóa quy trình.

Vít Điều Chỉnh Điểm Cài Đặt (Setpoint Adjustment Screw)

Tích hợp cùng với lò xo là vít điều chỉnh điểm cài đặt, một tính năng cho phép người dùng dễ dàng tăng hoặc giảm áp suất kích hoạt của công tắc. Khả năng điều chỉnh này rất cần thiết cho việc hiệu chuẩn tại hiện trường, đảm bảo công tắc áp suất đáp ứng các yêu cầu vận hành cụ thể trong quá trình lắp đặt, chạy thử hoặc bảo trì định kỳ. Việc sử dụng đúng vít điều chỉnh điểm cài đặt giúp hệ thống vận hành tối ưu và tuân thủ các yêu cầu an toàn.

Độ Chênh Áp (Differential)

Bộ phận điều chỉnh này thiết lập độ chênh áp (hay còn gọi là hysteresis), cho phép mở rộng hoặc thu hẹp dải áp suất làm việc của công tắc. Trong nhiều hệ thống bơm hoặc máy nén, thường có bố trí hai lò xo và các vít điều chỉnh tương ứng. Vít nhỏ hơn, thường nằm gần vít điều chỉnh chính, dùng để tinh chỉnh dải áp suất ở phía cao hoặc phía thấp. Việc điều chỉnh độ chênh áp giúp ngăn hiện tượng đóng/ngắt liên tục và kích hoạt sai, từ đó tăng tuổi thọ thiết bị và độ ổn định vận hành. Hiểu và cài đặt đúng độ chênh áp là rất quan trọng đối với các ứng dụng như điều khiển mức, phát hiện rò rỉ và bảo vệ quá áp, nơi tính ổn định của quá trình là yếu tố then chốt.

Màng Ngăn (Cụm Màng – Piston), Gioăng Làm Kín và Vòng O

Màng ngăn, cùng với các vòng O và các bộ phận làm kín khác, tạo thành lớp bảo vệ chính giúp các bộ phận bên trong công tắc không tiếp xúc trực tiếp với lưu chất quá trình. Điều này không chỉ đảm bảo tuổi thọ của công tắc và ngăn ngừa ăn mòn mà còn duy trì độ chính xác của chức năng cảm biến áp suất. Vật liệu màng ngăn được lựa chọn dựa trên khả năng tương thích hóa học, loại lưu chất và yêu cầu nhiệt độ. Các lựa chọn phổ biến bao gồm elastomer, fluoropolymer và các hợp kim chuyên dụng, mỗi loại mang lại những đặc tính hiệu suất riêng trong các môi trường công nghiệp khác nhau.

Nitrile hoặc NBR (Buna-N)

Các vật liệu này có khả năng chống chịu rất tốt với dầu và chất lỏng gốc dầu mỏ nhưng có thể bị suy giảm khi tiếp xúc với ozone và ketone. Màng và gioăng Nitrile mang lại sự cân bằng tốt giữa chi phí và đặc tính cơ học, khiến chúng phù hợp với hầu hết các chất lỏng trung tính, ứng dụng công nghiệp đa dụng và HVAC. Phạm vi nhiệt độ làm việc của chúng là từ -30°C đến 100°C, cho phép sử dụng linh hoạt trong các loại công tắc áp suất dùng cho hệ thống dầu, nhiên liệu và khí nén.

Ethylene Propylene Diene Monomer hoặc EPDM

EPDM (ethylene propylene diene monomer) là một loại elastomer phổ biến cho các ứng dụng yêu cầu làm việc với nước và hơi nước ở nhiệt độ cao. Nó có thể chịu được nhiệt độ vận hành lên đến 482°F (250°C) và có khả năng chống chịu cao với ozone, ketone, axit nhẹ, kiềm và các hóa chất oxy hóa khác. Tuy nhiên, EPDM không phù hợp cho các ứng dụng có dầu mỏ vì nó có thể hấp thụ dầu và nhiên liệu, dẫn đến trương nở hoặc hư hỏng sớm. EPDM thường được sử dụng trong các công tắc áp suất của hệ thống nước đô thị, nồi hơi và ngành công nghiệp hóa chất.

Fluorocarbon hoặc FKM (Viton)

Viton, một dạng độc quyền của FKM, có khả năng chống chịu vượt trội với chất lỏng gốc dầu mỏ, dung môi và hóa chất mạnh, khiến nó trở thành vật liệu lý tưởng cho môi trường khắc nghiệt như nhà máy lọc dầu, nhà máy hóa chất và các quy trình công nghiệp nhiệt độ cao. Với phạm vi hoạt động có thể lên đến 200°C, Viton vượt trội hơn nhiều elastomer khác về khả năng chịu nhiệt và ổn định hóa học, nhưng thường không nên sử dụng với các chất lỏng chứa ketone.

PTFE

PTFE (polytetrafluoroethylene, thường được biết đến với tên Teflon) ít được sử dụng làm màng hơn so với elastomer do độ đàn hồi thấp hơn, khiến nó dễ bị biến dạng chảy và giảm độ linh hoạt. Tuy nhiên, PTFE là vật liệu được lựa chọn cho môi trường nhiệt độ cực cao (lên đến 500°C), hóa chất mạnh, chất lỏng ăn mòn và bùn mài mòn. Các màng kết hợp Teflon và Kapton (polyimide) còn giúp tăng khả năng chịu nhiệt và kháng hóa chất. Công tắc áp suất làm kín bằng PTFE rất quan trọng trong các ngành dược phẩm, thực phẩm & đồ uống và hóa chất, nơi yêu cầu độ tinh khiết và khả năng chống ăn mòn cao.

Vỏ Công Tắc

Vỏ công tắc đảm bảo bảo vệ cơ học và môi trường cho các bộ phận nhạy cảm bên trong. Một thông số quan trọng của vỏ là cấp bảo vệ. Dù dùng cho tự động hóa công nghiệp trong nhà, hệ thống nước ngoài trời hay khu vực nguy hiểm, việc lựa chọn đúng cấp bảo vệ — như IP (Ingress Protection), NEMA (National Electrical Manufacturers Association) hoặc ATEX (cho môi trường có nguy cơ cháy nổ) — là rất quan trọng. Cấp IP và NEMA cung cấp thông tin về mức độ bảo vệ chống bụi, nước và các yếu tố môi trường khác, trong khi tiêu chuẩn ATEX là bắt buộc ở những khu vực có thể phát sinh tia lửa hoặc nhiệt gây cháy khí dễ cháy. Các yếu tố này cần được xem xét để đáp ứng quy định an toàn địa phương và duy trì vận hành hệ thống liên tục trong môi trường khắc nghiệt.

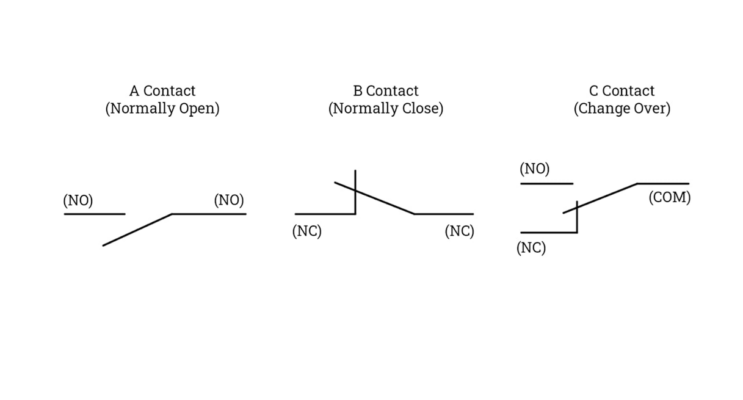

Tiếp Điểm (Contacts)

Tiếp điểm là các bộ phận dẫn điện của công tắc chịu trách nhiệm đóng hoặc ngắt mạch điện bằng cách tách hoặc nối mạch. Chúng được chế tạo từ vật liệu có khả năng chống ăn mòn và dẫn điện cao như đồng, bạc, vàng hoặc đồng thau. Tiếp điểm có thể là thường mở (NO), thường đóng (NC) hoặc chuyển đổi (CO). Tiếp điểm NO ban đầu không có điện và sẽ đóng khi đạt đến điểm cài đặt, trong khi NC ban đầu có điện và sẽ mở khi đạt điểm cài đặt. Công tắc CO có hai kết nối hoặc hai mạch — một thường mở và một thường đóng — và được sử dụng cho các ứng dụng liên động điều khiển hoặc mạch phức tạp hơn. Đối với các chức năng điều khiển đơn giản hoặc báo động, tiếp điểm NO hoặc NC thường là đủ.

Terminals

Đầu nối là nơi mạch điều khiển hoặc mạch đo lường được kết nối với công tắc áp suất. Hầu hết các công tắc áp suất đều có ký hiệu trên nhãn thiết bị để chỉ ra cấu hình đầu nối tương ứng với các tiếp điểm. Nhãn thường bao gồm sơ đồ hoặc hình vẽ để hướng dẫn kết nối đầu nối chính xác trong mạch. Giống như tiếp điểm, việc lựa chọn đầu nối có khả năng chống ăn mòn và độ dẫn điện cao là rất quan trọng để duy trì tính toàn vẹn tín hiệu và đảm bảo vận hành đáng tin cậy theo thời gian. Đấu dây đầu nối đúng cách là yếu tố quan trọng đối với an toàn, độ tin cậy và khả năng xử lý sự cố hiệu quả, đặc biệt trong các hệ thống điều khiển quá trình tự động hoặc hệ thống quản lý tòa nhà.

Các Yếu Tố Bổ Sung Khi Lựa Chọn Công Tắc Áp Suất

Khi lựa chọn công tắc áp suất cho các ứng dụng công nghiệp, thương mại hoặc dân dụng, cần xem xét thêm các yếu tố như:

• Dải áp suất: Đảm bảo công tắc được định mức cho áp suất tối thiểu và tối đa của hệ thống, bao gồm các yêu cầu bảo vệ quá áp theo từng ứng dụng cụ thể.
• Tương thích môi chất: Xác minh tất cả các bộ phận tiếp xúc với môi chất phù hợp với chất lỏng hoặc khí (ví dụ: không khí, nước, dầu, môi chất lạnh hoặc hóa chất ăn mòn).
• Thời gian đáp ứng: Một số ứng dụng yêu cầu chuyển mạch tức thời để bảo vệ thiết bị nhạy cảm hoặc ngăn ngừa sự cố hệ thống.
• Định mức điện: Các tiếp điểm công tắc phải chịu được điện áp và dòng điện dự kiến, đặc biệt trong mạch điều khiển động cơ hoặc bơm.
• Chứng nhận và tuân thủ tiêu chuẩn: Các chứng nhận như UL, CE hoặc CSA đảm bảo chất lượng và an toàn trong môi trường có quy định.
• Vòng đời: Xem xét độ bền cơ học và điện để giảm thời gian dừng máy và chi phí bảo trì.

Bằng cách xem xét các khía cạnh kỹ thuật này cùng với các mô tả chi tiết về bộ phận ở trên, người dùng và kỹ sư có thể tự tin lựa chọn công tắc áp suất phù hợp nhất cho các ứng dụng tự động hóa quy trình, bảo vệ thiết bị hoặc điều khiển chất lỏng. Để được hỗ trợ lựa chọn sản phẩm, thiết kế tùy chỉnh hoặc tìm nguồn cung cấp các model chất lượng cao, hãy liên hệ với các nhà sản xuất và nhà cung cấp công tắc áp suất hàng đầu chuyên về tự động hóa công nghiệp, thiết bị đo lường và giải pháp điều khiển.

Các Loại Công Tắc Áp Suất

Có hai loại công tắc áp suất chính: công tắc áp suất cơ khí và công tắc áp suất điện tử. Công tắc áp suất cơ khí được phân loại thêm dựa trên thiết kế và cấu tạo của cơ cấu cảm biến áp suất — như piston, màng (diaphragm) hoặc ống Bourdon. Công tắc áp suất điện tử, còn được gọi là công tắc áp suất trạng thái rắn (solid-state) hoặc công tắc áp suất kỹ thuật số, sử dụng công nghệ cảm biến tiên tiến và mạch tích hợp để kích hoạt gián tiếp dựa trên sự thay đổi các đặc tính điện như điện trở hoặc điện dung. Việc hiểu rõ các đặc điểm riêng biệt và lợi ích vận hành của từng loại là điều cần thiết khi lựa chọn công tắc áp suất công nghiệp phù hợp cho một ứng dụng cụ thể.

Công Tắc Áp Suất Cơ Khí (Điện Cơ)

Các chương trước chủ yếu mô tả công tắc áp suất cơ khí, vốn vẫn là thiết bị phổ biến trong tự động hóa công nghiệp và điều khiển quá trình nhờ độ tin cậy, độ bền và chi phí hợp lý. Trong các thiết bị này, một phần tử cơ khí tương tác trực tiếp với môi chất áp suất, kích hoạt tiếp điểm điện tại một điểm cài đặt xác định. Độ bền và nguyên lý hoạt động đơn giản của công tắc điện cơ khiến chúng trở nên lý tưởng cho máy móc, hệ thống ô tô và thiết bị xử lý chất lỏng — nơi yêu cầu phản ứng áp suất nhanh và điều khiển ON/OFF cơ bản. Công tắc cơ khí thường được phân loại theo loại phần tử cảm biến áp suất mà chúng sử dụng.

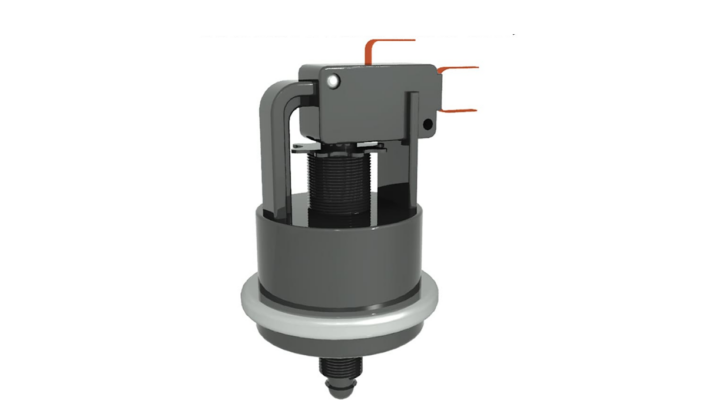

Công Tắc Áp Suất Piston
Công tắc áp suất piston là một trong những loại được sử dụng rộng rãi nhất trong các hệ thống điều khiển áp suất công nghiệp và thương mại. Khi áp suất chất lỏng tăng hoặc giảm, piston di chuyển theo trục, trực tiếp hoặc gián tiếp vận hành các tiếp điểm điện. Đối với cảm biến trực tiếp, các vòng đệm O-ring chắc chắn được sử dụng để cách ly khoang điện khỏi môi chất quá trình, đảm bảo vận hành an toàn. Cảm biến gián tiếp có thể sử dụng màng đàn hồi để tách piston khỏi môi chất — điều này quan trọng khi xử lý các chất ăn mòn hoặc nguy hiểm. Khả năng thích ứng và độ bền cao khiến chúng phù hợp cho hệ thống thủy lực, dầu khí và giám sát đường ống.

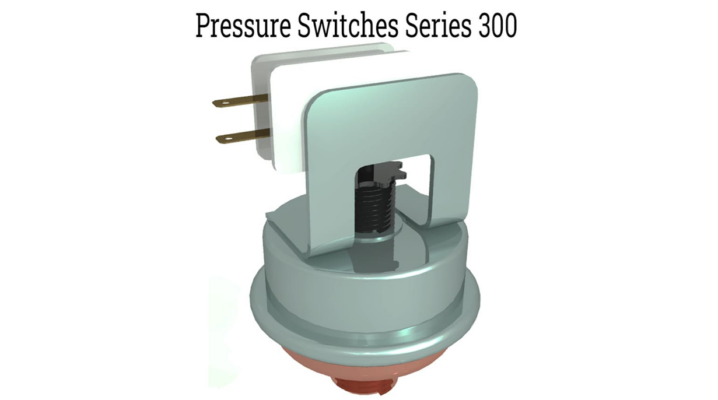

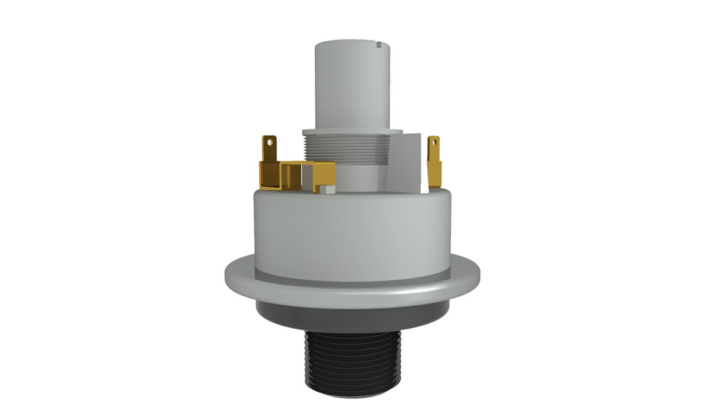

Công Tắc Áp Suất Màng (Diaphragm)
Công tắc áp suất màng sử dụng một màng kim loại hoặc elastomer phản ứng với sự thay đổi áp suất của quá trình. Màng thường được hàn hoặc liên kết trực tiếp với vùng tiếp xúc môi chất để đảm bảo độ tin cậy cao. Sự biến dạng của màng kích hoạt công tắc, mang lại độ nhạy tốt cho dải áp suất thấp, khiến loại này rất hữu ích trong hệ thống vệ sinh, chế biến thực phẩm và hộp số ô tô — nơi yêu cầu khả năng chống nhiễm bẩn cao.

Công Tắc Áp Suất Ống Bourdon
Công tắc áp suất ống Bourdon chứa một ống kim loại (hoặc elastomer) được cuộn đặc biệt và bịt kín ở một đầu. Khi áp suất bên trong tăng, ống có xu hướng duỗi thẳng ra, và chuyển động cơ học này được truyền tới cơ cấu đóng cắt. Công tắc Bourdon nổi tiếng về độ lặp lại và được sử dụng rộng rãi trong hệ thống hơi, khí nén và các ứng dụng giám sát áp suất cao khác.

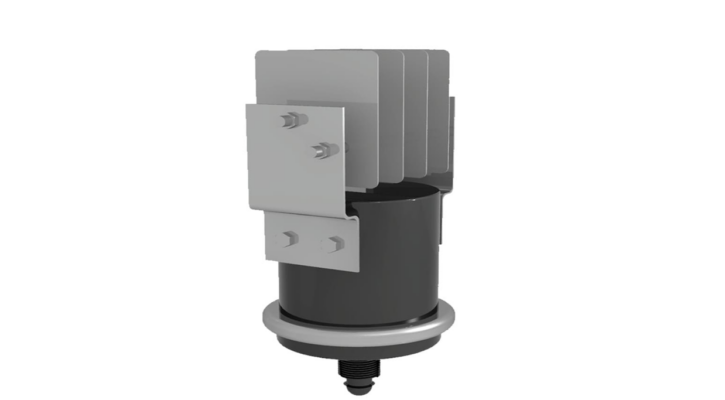

Công Tắc Áp Suất Chênh Áp (Differential Pressure Switch)
Công tắc áp suất chênh áp được thiết kế để đo sự chênh lệch áp suất giữa hai điểm trong một quá trình, chẳng hạn như đầu vào và đầu ra của bộ lọc, bơm hoặc tua-bin. Hai cổng kết nối với các vùng khác nhau và công tắc sẽ kích hoạt khi chênh áp vượt quá giá trị cài đặt. Loại này rất quan trọng cho điều khiển liên động, cảnh báo tắc lọc và giám sát lưu lượng hoặc mức chất lỏng. Công tắc chênh áp thường được dùng trong hệ HVAC, phòng sạch, nhà máy xử lý nước và hệ thống PCCC để đảm bảo an toàn và hiệu quả vận hành.

Công Tắc Áp Suất Đĩa Nhảy (Snap Disc)
Công tắc áp suất snap disc sử dụng chuyển động nhanh của hai đĩa kim loại — chuyển đổi giữa trạng thái lồi và lõm khi phản ứng với áp suất nhất định. Sự hiện diện của màng ngăn giữa buồng áp suất và buồng đĩa giúp đảm bảo kích hoạt chính xác và bảo vệ cơ cấu bên trong nhạy cảm. Các công tắc này được thiết kế để điều khiển chính xác điểm đóng cắt trong điều kiện tải áp suất thay đổi, phù hợp cho các ứng dụng như hàng không vũ trụ (ví dụ triển khai dù khi tái nhập khí quyển), giám sát nhiệt độ và mạch điện dòng cao — nơi yêu cầu độ tin cậy và khả năng lặp lại cao.

Hiệu suất ổn định và độ chính xác cao của công tắc snap disc cũng khiến chúng phù hợp trong nồi hơi công nghiệp, thiết bị an toàn gia dụng, điều khiển HVAC và nhiều nhiệm vụ tự động hóa quá trình quan trọng khác. Đáng chú ý, công tắc snap disc có tuổi thọ cao và độ tin cậy tốt, thường với chu kỳ bảo trì dài và yêu cầu bảo dưỡng thấp. Thiết kế nhỏ gọn và khả năng phản hồi nhanh đã chứng minh giá trị trong cả nhiệm vụ hàng không vũ trụ quân sự, thương mại cũng như các môi trường công nghiệp hàng ngày.

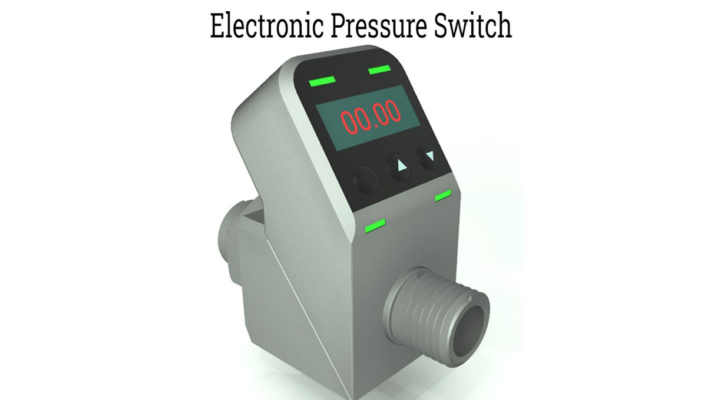

Công Tắc Áp Suất Điện Tử (Solid-state)

Công tắc áp suất điện tử, thường được gọi là công tắc áp suất trạng thái rắn hoặc công tắc áp suất số, tích hợp một bộ chuyển đổi áp suất — thường là cảm biến strain gauge hoặc cảm biến áp điện — kết hợp với vi điện tử tiên tiến để khuếch đại và xử lý tín hiệu đầu ra của cảm biến. Các công tắc này cung cấp hiển thị số chính xác, và nhiều mẫu có các tính năng lập trình như điểm cài đặt do người dùng lựa chọn, độ trễ thời gian, điều chỉnh hysteresis và nhiều tín hiệu đầu ra (analog hoặc số). Chức năng này cho phép giám sát và điều khiển theo thời gian thực trong các hệ thống quá trình tự động, hỗ trợ cả đóng cắt relay ON/OFF và tín hiệu biến thiên liên tục để ghi dữ liệu hoặc tích hợp SCADA.

Công tắc áp suất điện tử đặc biệt phù hợp trong các ứng dụng yêu cầu độ chính xác cao, phản hồi nhanh, độ ổn định lâu dài và khả năng truyền thông dữ liệu. Chúng được ưa chuộng trong các ngành như dược phẩm, xử lý nước, tự động hóa công nghiệp và chế biến thực phẩm — nơi việc kiểm soát áp suất chặt chẽ, chức năng chẩn đoán và khả năng hiệu chuẩn lại dễ dàng là yếu tố quan trọng để duy trì chất lượng và tuân thủ tiêu chuẩn.

Công tắc áp suất cao

Công tắc áp suất cao được thiết kế chuyên dụng để chịu được và hoạt động tin cậy ở mức áp suất từ 1 psig đến—và vượt quá—10.000 psig, với các mức phổ biến như 4.500 psig hoặc 7.500 psig. Cơ chế tác động có thể bao gồm màng kim loại, piston chế tạo chính xác hoặc cảm biến áp điện bền chắc. Trong số đó, công tắc áp suất cao kích hoạt bằng màng được sử dụng phổ biến nhờ khả năng phản hồi nhanh và khả năng chứa áp tốt.

Các thiết bị này không thể thiếu trong những ứng dụng mà sự cố hoặc mất kiểm soát áp suất có thể dẫn đến điều kiện nguy hiểm, chẳng hạn như trong xử lý hóa chất, vận hành máy ép thủy lực, giám sát áp suất đầu giếng, và trong các thiết kế hệ thống chống cháy nổ hoặc chống nước. Vật liệu sử dụng có thể bao gồm thép không gỉ, Monel, Hastelloy hoặc nhôm, được lựa chọn dựa trên khả năng chống ăn mòn, độ bền kéo cao và độ bền lâu dài—những yếu tố thiết yếu để duy trì hiệu suất trong môi trường khắc nghiệt và yêu cầu cao.

Các công tắc áp suất cao tiên tiến cũng có thể tích hợp vỏ chống can thiệp, bảo vệ quá áp tích hợp và tùy chọn hiển thị trạng thái từ xa. Vai trò của chúng trong việc đảm bảo an toàn thiết bị, tuổi thọ hệ thống và tuân thủ các tiêu chuẩn ngành liên quan (như ATEX hoặc IECEx cho môi trường nguy hiểm) nhấn mạnh tầm quan trọng của chúng trong chiến lược quản lý áp suất.

Công tắc áp suất thấp

Công tắc áp suất thấp — còn được gọi là công tắc áp suất nhẹ — được thiết kế để phát hiện với độ nhạy cao các dao động nhỏ hoặc sự suy giảm áp suất. Chúng cung cấp khả năng bảo vệ quan trọng chống lại thời gian ngừng hệ thống hoặc hư hỏng do áp suất không đủ, hoạt động như cơ chế an toàn bằng cách ngắt bơm, máy nén hoặc toàn bộ quy trình khi ngưỡng áp suất tối thiểu không đạt được.

Các công tắc này tích hợp nhiều phương pháp kích hoạt khác nhau, bao gồm màng chính xác, piston trọng lượng nhẹ và các cụm áp điện tinh vi, mang lại độ lặp lại vượt trội và phản hồi nhanh. Thường được sử dụng trong các hệ thống khí nén, thiết bị y tế, thiết bị phòng thí nghiệm và mạch thủy lực nơi việc duy trì áp suất ổn định là yếu tố then chốt, công tắc áp suất thấp được đánh giá cao nhờ điểm kích hoạt thấp và độ trôi tối thiểu theo thời gian.

Các phân nhóm bao gồm công tắc áp suất thấp vi sai, đo áp suất chênh lệch qua các thành phần hệ thống và khởi động điều khiển dựa trên các khoảng cài đặt sẵn, cũng như công tắc áp suất dương và áp suất âm, chuyển đổi tương ứng sự tăng hoặc giảm áp suất thành tín hiệu điện. Những đặc điểm này khiến công tắc áp suất thấp trở nên không thể thiếu cho việc phát hiện rò rỉ, giám sát bộ lọc và xác minh lưu lượng không khí trong các hệ thống quản lý năng lượng và điều khiển môi trường tự động.

Các loại công tắc áp suất khác

Có rất nhiều loại công tắc áp suất chuyên dụng, mỗi loại được thiết kế để hỗ trợ các quy trình công nghiệp riêng biệt, nâng cao an toàn và tối ưu hiệu suất hệ thống. Ngoài các phân loại cơ bản cơ khí và điện tử, các model khác nhau có thể được lựa chọn để đáp ứng các yêu cầu chuyên biệt trong từng lĩnh vực.

Công tắc áp suất điều chỉnh được: Các công tắc linh hoạt này cho phép người dùng cài đặt điểm kích hoạt áp suất để đáp ứng nhu cầu ứng dụng thay đổi, khiến chúng trở nên lý tưởng cho điều khiển bơm, tưới tiêu, quản lý máy nén và hệ thống lạnh. Để tối ưu hiệu quả năng lượng và giảm hao mòn thiết bị kết nối, công tắc điều chỉnh được được sử dụng rộng rãi trong HVAC, dây chuyền sản xuất thực phẩm và tự động hóa quy trình.

Công tắc áp suất không khí: Rất quan trọng cho tự động hóa khí nén, các công tắc này giám sát và điều khiển áp suất không khí trong dụng cụ, máy nén, thiết bị HVAC, hệ thống vận chuyển khí nén và phòng sạch công nghiệp. Phản hồi nhanh của chúng đảm bảo an toàn hệ thống, chất lượng không khí và tuân thủ quy định trong môi trường sản xuất và đóng gói.

Công tắc áp suất khí gas: Công tắc giám sát áp suất khí gas được thiết kế cho cả môi trường dân dụng và công nghiệp. Chúng rất cần thiết để duy trì áp suất gas trong đường ống, điều khiển quá trình đốt của lò và nồi hơi, cũng như chức năng ngắt khẩn cấp trong thiết bị sử dụng gas và nhà máy hóa chất. Các tính năng an toàn tích hợp giúp ngăn ngừa rò rỉ gas và nguy cơ cháy nổ.

Công tắc áp suất dầu: Được thiết kế chuyên biệt cho hệ thống chất lỏng, công tắc áp suất dầu được sử dụng để bảo vệ động cơ, cơ cấu chấp hành thủy lực, máy nén và bơm công nghiệp bằng cách đảm bảo áp suất dầu duy trì trong giới hạn quy định. Vai trò của chúng trong bảo trì phòng ngừa giúp tránh hỏng hóc nghiêm trọng, quá nhiệt và thời gian ngừng hoạt động tốn kém đối với các tài sản công nghiệp có giá trị cao.

Công tắc áp suất thủy lực: Công tắc áp suất thủy lực đóng vai trò liên động an toàn và điều khiển vận hành trong các mạch thủy lực cho máy móc xây dựng, sản xuất và nông nghiệp. Bằng cách giám sát áp suất đường thủy lực, chúng kích hoạt cảnh báo, ngắt hoặc các mạch thay thế, cung cấp bảo vệ thời gian thực và hiệu suất tối ưu cho máy móc hoạt động dưới tải nặng hoặc điều kiện vận hành biến đổi.

Công tắc chân không: Các thiết bị đo này phát hiện và duy trì mức chân không trong hệ thống kín hoặc hở, với các phiên bản điện cơ, trạng thái rắn hoặc khí nén có sẵn. Cấu hình của chúng đáp ứng nhiều nhu cầu khác nhau, từ cảnh báo quy trình đơn giản đến hệ thống phát hiện rò rỉ phức tạp trong sản xuất bán dẫn, đóng gói, dược phẩm và hệ thống phanh ô tô. Người dùng có thể lựa chọn các biến thể thường mở (NO), thường đóng (NC) và đa cực-đa vị trí để tăng tính linh hoạt ứng dụng.

Công tắc áp suất giếng nước: Công tắc áp suất giếng nước quản lý việc kích hoạt bơm giếng chìm dựa trên áp suất hệ thống nước, ngăn chặn bơm quá mức và bảo vệ chống chạy khô. Bằng cách xác định chính xác điểm đóng và ngắt, các công tắc này không chỉ bảo vệ giếng và kéo dài tuổi thọ bơm mà còn ổn định nguồn cung cấp nước trong môi trường dân dụng, thương mại và nông nghiệp. Việc lựa chọn điểm cài đặt phù hợp và bảo trì là yếu tố quan trọng để vận hành tối ưu công tắc áp suất giếng nước.

Khi lựa chọn giữa các loại công tắc áp suất này, hãy xem xét các yếu tố như dải áp suất, khả năng tương thích môi chất, độ chính xác chuyển mạch, định mức điện, điều kiện môi trường và yêu cầu chứng nhận. Việc đánh giá cẩn thận sẽ đảm bảo an toàn vận hành, hiệu quả chi phí và tuân thủ quy định trong mọi ứng dụng công tắc áp suất.

Câu hỏi thường gặp

Công tắc áp suất là gì và hoạt động như thế nào?
Công tắc áp suất là một thiết bị — cơ khí hoặc điện tử — phản ứng với sự thay đổi áp suất của chất lỏng, không khí hoặc khí gas. Nó kích hoạt khi áp suất hệ thống đạt đến ngưỡng cài đặt, đóng hoặc mở tiếp điểm bên trong để điều khiển thiết bị hoặc kích hoạt cảnh báo.

Áp suất đóng (cut-in) và áp suất ngắt (cut-out) được sử dụng trong công tắc áp suất như thế nào?
Áp suất đóng (cut-in) là điểm mà công tắc kích hoạt khi áp suất giảm xuống, khôi phục hoạt động hệ thống. Áp suất ngắt (cut-out) là khi công tắc tắt khi áp suất vượt quá mức tối đa cài đặt. Khoảng chênh lệch giữa hai điểm này ngăn ngừa việc đóng ngắt liên tục nhanh, giúp hệ thống ổn định.

Các loại công tắc áp suất chính và lợi ích của chúng là gì?
Các loại chính là cơ khí (sử dụng piston, màng hoặc ống Bourdon) và điện tử (trạng thái rắn hoặc kỹ thuật số). Công tắc cơ khí có độ bền cao cho điều khiển ON/OFF cơ bản, trong khi công tắc điện tử cung cấp khả năng điều khiển chính xác, lập trình được và xuất dữ liệu.

Vật liệu màng ảnh hưởng đến hiệu suất công tắc áp suất như thế nào?
Việc lựa chọn vật liệu màng ảnh hưởng đến khả năng tương thích hóa chất, chịu nhiệt và tính phù hợp ứng dụng. Các lựa chọn như nitrile (kháng dầu), EPDM (hơi nước và nước), Viton (hóa chất) và PTFE (môi trường khắc nghiệt) đảm bảo hoạt động đúng và tuổi thọ lâu dài trong các điều kiện cụ thể.

Tại sao công tắc áp suất quan trọng trong hệ thống HVAC và xử lý nước tại chỗ?
Công tắc áp suất duy trì áp suất ổn định, ngăn ngừa hư hỏng thiết bị và đảm bảo vận hành an toàn trong các hệ thống HVAC và nước bằng cách tự động điều khiển bơm, máy nén và cảnh báo dựa trên thay đổi áp suất hệ thống.

Vai trò của vít điều chỉnh điểm cài đặt là gì?
Vít điều chỉnh điểm cài đặt cho phép người dùng hiệu chuẩn áp suất kích hoạt của công tắc để phản hồi chính xác với điều kiện hệ thống. Việc điều chỉnh đúng hỗ trợ hiệu suất đáng tin cậy và tuân thủ trong quá trình lắp đặt hoặc bảo trì.

Tiêu chí lựa chọn công tắc áp suất

Cũng như bất kỳ thiết bị đo lường hoặc giám sát nào, việc lựa chọn công tắc áp suất bao gồm nhiều tiêu chí cần được xem xét. Việc chọn đúng công tắc áp suất cho một ứng dụng cụ thể có thể giúp giảm chi phí và kéo dài tuổi thọ sử dụng của thiết bị.



Chất lỏng quá trình
Các tính chất hóa học của chất lỏng trong quá trình quyết định việc lựa chọn vật liệu cho các bộ phận tiếp xúc trực tiếp với môi chất, bao gồm cổng kết nối, phớt và phía chịu áp của bộ phận cảm biến áp suất. Các bộ phận này phải có khả năng chịu được mọi hư hại hóa học hoặc vật lý từ môi chất. Các cơ chế suy giảm tiềm ẩn bao gồm ăn mòn, oxy hóa hoặc xói mòn. Các vật liệu thường dùng cho các bộ phận cứng là thép, đồng thau, thép không gỉ, PTFE và polypropylene (PP), trong khi các bộ phận cảm biến áp suất dạng đàn hồi và phớt thường sử dụng NBR, EPDM và FKM.

Nhiệt độ vận hành
Nhiệt độ vận hành ảnh hưởng đến việc lựa chọn vật liệu cho công tắc áp suất, vì một số vật liệu có thể bị suy giảm ở nhiệt độ cao. Các vật liệu phù hợp cho môi trường nhiệt độ cao bao gồm FKM và thép không gỉ 316. Điều quan trọng là phải đảm bảo nhiệt độ của môi chất được đo nằm trong phạm vi nhiệt độ do nhà sản xuất quy định cho công tắc.

Ảnh hưởng của nhiệt độ đến độ chính xác cũng cần được xem xét. Nếu công tắc áp suất được hiệu chuẩn ở nhiệt độ phòng, điểm cài đặt có thể cần được điều chỉnh lại khi quá trình vận hành ở nhiệt độ cao hơn. Ngoài ra, kích thước kết nối lắp đặt cho công tắc áp suất thường nằm trong khoảng từ 1/8 đến 1/2 NPT.

Dải áp suất
Dải áp suất xác định các giới hạn trong đó áp suất đóng (cut-in) và áp suất ngắt (cut-out) có thể được điều chỉnh, thường được gọi là phạm vi làm việc của công tắc áp suất. Nên cài đặt công tắc trong khoảng 40 đến 60% của dải áp suất để cho phép các điều chỉnh tiềm năng hoặc thay đổi tại hiện trường.

Loại áp suất
Công tắc áp suất thường được sử dụng trong các hệ thống áp suất dương, nhưng cũng có thể áp dụng trong môi trường chân không. Đối với các hệ thống áp suất âm, cần sử dụng công tắc áp suất được thiết kế chuyên biệt cho ứng dụng chân không và áp suất hỗn hợp.

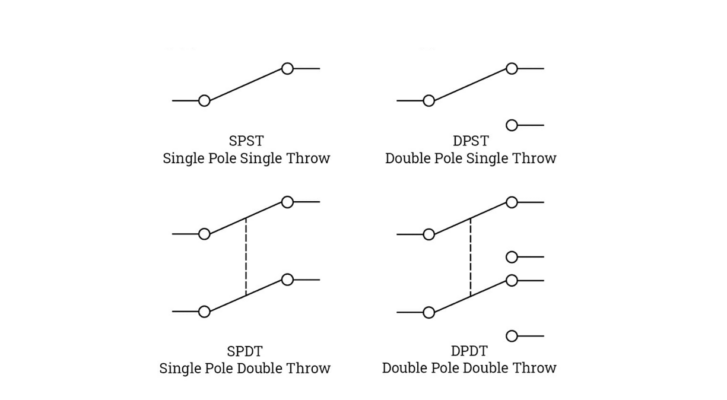

Chức năng chuyển mạch
Công tắc có thể được đặc trưng bởi số cực (pole) và số vị trí chuyển mạch (throw). Pole đề cập đến số mạch mà công tắc có thể điều khiển, trong khi throw chỉ số lượng kết nối mà công tắc có thể thực hiện. Cả pole và throw đều có thể là đơn hoặc kép. Các phân loại chức năng chuyển mạch như sau:

Một cực, một vị trí (SPST)
Đây là công tắc bật/tắt cơ bản, có thể là Thường Mở (NO) hoặc Thường Đóng (NC).

Một cực, hai vị trí (SPDT)
Đây là loại công tắc linh hoạt nhất, có khả năng hoạt động như Thường Mở (NO), Thường Đóng (NC) hoặc Chuyển đổi (CO). Nó cũng có thể có ba vị trí, với vị trí trung tâm là tắt đối với công tắc CO. Cấu hình này được gọi là một cực, ba vị trí, mặc dù hiếm khi được sử dụng cho công tắc áp suất, vốn thường chỉ có hai vị trí.

Hai cực, một vị trí (DPST)
Cấu hình này tương tự như có hai công tắc Một cực Một vị trí (SPST) được kết nối với cùng một cơ cấu truyền động chung.

Hai cực, hai vị trí (DPDT)
Cấu hình này tương đương với việc có hai công tắc Một cực Hai vị trí (SPDT) được điều khiển bởi cùng một cơ cấu truyền động chung.

Độ chênh áp, vùng chết hoặc độ trễ (Differential, Deadband, hoặc Hysteresis)
Thuật ngữ này đề cập đến sự chênh lệch giữa áp suất đóng (cut-in) và áp suất ngắt (cut-out) của công tắc áp suất. Công tắc áp suất có thể có vùng chết điều chỉnh được hoặc cố định. Vùng chết điều chỉnh được thường được sử dụng trong các ứng dụng bơm nước, cho phép linh hoạt trong việc cài đặt dải áp suất. Vùng chết cố định thường thấy trong các thiết bị đóng gói sẵn và hệ thống cảnh báo, nơi việc điều chỉnh không cần thiết hoặc được tránh để ngăn thay đổi ngoài ý muốn. Nói chung, phần tử cảm biến áp suất dạng màng và ống Bourdon có vùng chết hẹp hơn so với công tắc dạng piston.

Áp suất chịu đựng (Proof Pressure)
Áp suất chịu đựng là áp suất tối đa mà công tắc có thể chịu được mà không làm thay đổi đặc tính hoặc hiệu suất của nó. Nó cũng được gọi là khả năng quá dải hoặc áp suất hệ thống tối đa. Việc xác định áp suất chịu đựng có tính đến các xung áp hoặc tăng áp đột ngột có thể xảy ra trong hệ thống.

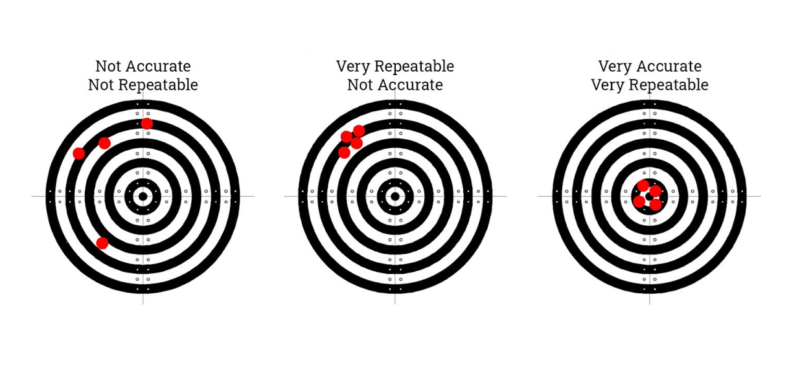

Độ chính xác (Accuracy)
Độ chính xác đề cập đến độ lệch dương hoặc âm tối đa so với điểm cài đặt hoặc đường đặc tính được chỉ định trong các điều kiện và chế độ vận hành cụ thể. Đây là yếu tố quan trọng khi lựa chọn cảm biến áp suất analog và công tắc áp suất điện tử. Độ chính xác cao hơn thường dẫn đến chi phí thiết bị tăng lên. Độ chính xác thường được biểu thị theo phần trăm của giá trị toàn thang đo (FS). Đối với công tắc áp suất dạng màng và ống Bourdon, độ chính xác thường là ±0,5%, trong khi công tắc dạng piston có độ chính xác khoảng ±2%. Công tắc áp suất điện tử thường có độ chính xác tốt hơn, dao động từ ±0,2% đến ±0,5%, tùy theo nhà sản xuất.

Độ lặp lại (Repeatability)
Độ lặp lại đề cập đến sự sai lệch giữa các lần đo hoặc kích hoạt tại cùng một mức áp suất. Khác với độ chính xác, vốn đo mức độ gần của hiệu suất thiết bị so với điểm cài đặt, độ lặp lại cho biết thiết bị hoạt động nhất quán như thế nào tại cùng một áp suất. Một công tắc áp suất có thể có độ lặp lại cao bằng cách kích hoạt lặp đi lặp lại tại cùng một áp suất, ngay cả khi các lần kích hoạt đó không gần với điểm cài đặt. Giống như độ chính xác, độ lặp lại được biểu thị theo phần trăm của giá trị toàn thang đo (FS).

Chu kỳ hoạt động (Cycling)
Thuật ngữ này đề cập đến khoảng thời gian dự kiến giữa hai lần kích hoạt của công tắc áp suất. Yếu tố này quan trọng vì sự biến dạng liên tục của phần tử cảm biến áp suất có thể dẫn đến mỏi vật liệu, làm giảm tuổi thọ sử dụng. Công tắc áp suất dạng piston và ống Bourdon, hoạt động dựa trên nguyên lý biến dạng, phù hợp hơn cho các ứng dụng chu kỳ thấp. Đối với các ứng dụng chu kỳ cao, công tắc piston và công tắc áp suất điện tử được ưu tiên hơn. Công tắc piston ít bị mỏi hơn vì việc kích hoạt chủ yếu dựa trên chuyển động của piston hoặc ty đẩy. Công tắc áp suất điện tử cũng có mức mỏi thấp hơn do biến dạng trong cảm biến strain gauge là rất nhỏ so với các phần tử cảm biến cơ khí.

Tuổi thọ sử dụng (Service Life)
Tuổi thọ sử dụng của công tắc áp suất bị ảnh hưởng trực tiếp bởi tốc độ chu kỳ hoạt động và đề cập đến số lần dự kiến công tắc có thể đóng và ngắt trước khi hỏng. Công tắc áp suất điện tử, là thiết bị trạng thái rắn không có bộ phận chuyển động, thường có tuổi thọ vượt trội, thường vượt quá một triệu chu kỳ. Trong các công tắc áp suất cơ khí, công tắc piston có xu hướng có tuổi thọ dài hơn so với công tắc dạng ống Bourdon và dạng màng.

Điện áp hệ thống điều khiển (Control System Voltage)
Yếu tố này xác định đặc tính điện của mạch điều khiển. Công tắc áp suất phải có định mức dòng điện, điện áp và tần số tương ứng để đảm bảo kích hoạt chính xác và hoạt động đúng. Sự không phù hợp về định mức có thể dẫn đến trục trặc hoặc giảm hiệu suất, đặc biệt đối với công tắc điện tử. Các mạch điều khiển sử dụng công tắc áp suất thường là DC, nhưng trong một số trường hợp cũng sử dụng điện áp AC. Các mức điện áp DC phổ biến bao gồm 8, 12, 24 và 30 volt, trong khi điện áp AC ở 60Hz phổ biến gồm 24, 120, 240 và 480 volt.

Đầu nối (Fittings)
Kết nối đầu nối trên công tắc áp suất phải phù hợp với đầu nối quá trình hoặc cổng áp suất. Kết nối ren đực và ren cái thường được sử dụng để lắp đặt công tắc áp suất, với kích thước từ 1/8 đến 1/2 inch. Ngoài kích thước và loại ren, vật liệu của đầu nối cũng cần được lựa chọn dựa trên môi trường và khả năng tương thích với điểm kết nối để ngăn ngừa ăn mòn, سواء do điều kiện môi trường hay quá trình điện hóa.

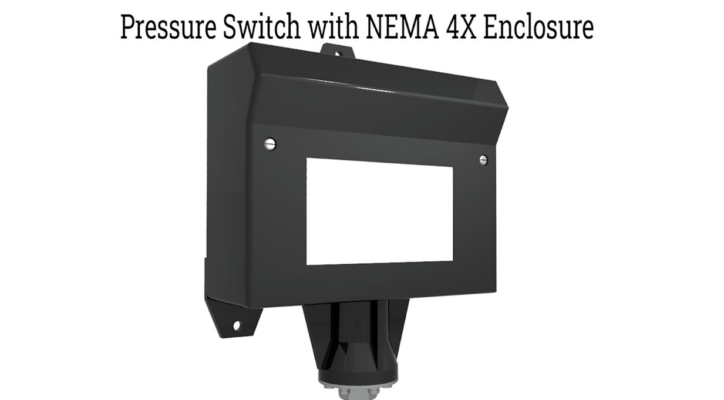

Cấp bảo vệ vỏ (Enclosure Protection Rating)
Yếu tố này xác định mức độ bảo vệ môi trường mà vỏ công tắc có thể cung cấp. Công tắc áp suất được sử dụng trong nhiều ngành công nghiệp khác nhau, do đó cần các thiết kế vỏ khác nhau để cân bằng giữa độ bền và chi phí. Mức bảo vệ được quy định thông qua các chỉ số NEMA và IP. Thông thường, số NEMA càng cao thì mức bảo vệ càng tốt, trong khi chỉ số IP gồm hai chữ số: chữ số thứ nhất biểu thị mức bảo vệ chống vật rắn hoặc bụi, chữ số thứ hai biểu thị mức bảo vệ chống chất lỏng. Đối với sử dụng trong nhà thông thường, NEMA 1 đến 2 hoặc IP 10 đến 11 cung cấp mức bảo vệ đủ chống tiếp xúc trực tiếp. Đối với sử dụng ngoài trời, NEMA 3S đến 4X hoặc IP 54 đến 64 bảo vệ khỏi bụi, mưa và tuyết. Đối với môi trường yêu cầu rửa định kỳ hoặc ngâm nước, NEMA 6 và IP 68 thường được sử dụng.

Ngoài khả năng bảo vệ khỏi vật rắn và chất lỏng, vỏ thiết bị còn được đánh giá về khả năng tương thích với môi trường dễ cháy nổ. Các ký hiệu ATEX và IECEX cho biết mức độ phù hợp của công tắc áp suất và các thiết bị điện tử khác đối với các ứng dụng nguy hiểm. Trước khi lựa chọn thiết bị có chứng nhận ATEX, cần xác định chính xác loại khu vực nguy hiểm nơi công tắc áp suất sẽ được sử dụng. Các cấp bảo vệ cao hơn có thể làm tăng đáng kể chi phí thiết bị, và cấp cao hơn không nhất thiết đồng nghĩa với khả năng bảo vệ tốt hơn cho một ứng dụng cụ thể.

Các chứng nhận khác
Các chứng nhận đảm bảo rằng sản phẩm đáp ứng các tiêu chuẩn an toàn do các tổ chức quốc gia và quốc tế đặt ra. Điều này đặc biệt quan trọng đối với các công tắc áp suất được sử dụng trong các ứng dụng ảnh hưởng đến sức khỏe và an toàn người tiêu dùng, chẳng hạn như sản xuất thực phẩm, hệ thống phòng cháy chữa cháy và xử lý khí dễ cháy. Các chứng nhận phổ biến bao gồm Underwriters Laboratories (UL Listed hoặc Recognized), CSA, FM và CE, được chấp nhận rộng rãi và thể hiện sự tuân thủ các tiêu chuẩn an toàn và chất lượng.

Ứng dụng

Công tắc áp suất phục vụ hai chức năng chính: duy trì áp suất hoặc mức chứa của hệ thống, và bảo vệ thiết bị khỏi hư hỏng hoặc vận hành kém hiệu quả.

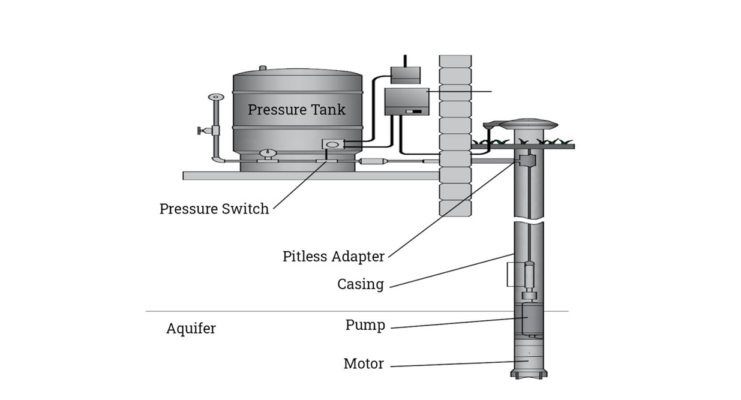

Hệ thống bơm nước

Đây là một ứng dụng phổ biến của công tắc áp suất. Trong các máy bơm nước, công tắc áp suất điều khiển nguồn điện cấp cho động cơ. Chúng kích hoạt bơm khi áp suất giảm xuống dưới mức cài đặt và ngắt nguồn khi đạt được áp suất mong muốn.

Hệ thống khí nén

Tương tự như hệ thống bơm nước, công tắc áp suất trong hệ thống khí nén sẽ cấp nguồn cho động cơ máy nén khi phát hiện áp suất thấp. Điều này giúp duy trì áp suất thích hợp trong hệ thống khí nén.

Hệ thống khí nén và thủy lực

Trong các hệ thống điều khiển sử dụng cơ cấu chấp hành khí nén và thủy lực, công tắc áp suất điều chỉnh bơm và máy nén để duy trì áp suất và mức trong bình chứa.

Điều hòa không khí và hệ thống lạnh

Trong hệ thống lạnh, mặc dù bộ điều nhiệt cung cấp tín hiệu phản hồi điều khiển bằng cách cảm nhận nhiệt độ trong không gian làm lạnh, nhưng nó không giám sát trạng thái của thiết bị. Công tắc áp suất đóng vai trò bảo vệ, ngắt động cơ máy nén trong trường hợp quá áp. Nó cũng bảo vệ trong điều kiện áp suất thấp, có thể cho thấy rò rỉ môi chất lạnh.

Hệ thống lò đốt và nồi hơi

Trong lò đốt hoặc nồi hơi, công tắc áp suất hoạt động như một liên động an toàn, đảm bảo bộ đánh lửa không hoạt động nếu có vấn đề với hệ thống thông gió. Điều này ngăn buồng đốt vận hành, tránh cháy không hoàn toàn và các nguy cơ an toàn tiềm ẩn.

Thiết bị lọc và sàng

Công tắc áp suất chênh lệch giám sát độ sụt áp qua các bộ lọc và lưới sàng. Nó kích hoạt cảnh báo hoặc thông báo khi độ sụt áp cho thấy bộ lọc bị tắc hoặc nghẹt, báo hiệu cần bảo trì, vệ sinh hoặc thay thế.

Lịch sử của thiết bị áp lực

Công tắc áp suất có nguồn gốc từ những năm 1800, bắt đầu với phát minh áp kế aneroid của nhà khoa học người Pháp Lucien Vidie vào năm 1843. Thiết bị của Vidie sử dụng cân lò xo để đo áp suất khí quyển, với độ giãn của lò xo được khuếch đại cơ học trên hệ thống hiển thị. Dựa trên công trình của Vidie, Eugene Bourdon đã đăng ký bằng sáng chế đồng hồ đo áp suất ống Bourdon vào năm 1849. Thiết bị này, vẫn còn được sử dụng đến ngày nay, là dụng cụ đo áp suất cơ khí đầu tiên được công nhận rộng rãi.

Ống Bourdon sau đó được kết hợp với công tắc thủy ngân, dẫn đến sự phát triển của một trong những công tắc áp suất sớm nhất. Sự đổi mới này đã thiết lập khái niệm cơ bản cho công tắc áp suất điện cơ, tích hợp phần tử cảm biến như ống Bourdon với cơ chế đóng ngắt.

Mặc dù công tắc áp suất ống Bourdon là bước đột phá, nó vẫn có những hạn chế. Ống Bourdon, là phần tử cảm biến dạng biến dạng, có tuổi thọ ngắn hơn và gặp khó khăn với dao động bơm, xung áp, rung động và biến đổi nhiệt độ. Mặc dù sử dụng ống chất lượng cao hơn có thể giảm các vấn đề này, chi phí sản xuất vẫn cao, điều này thúc đẩy việc tìm kiếm các thiết kế công tắc áp suất cải tiến hơn.

Năm 1956, Roy Dunlap, nhận thấy nhu cầu về một công tắc áp suất đáng tin cậy cho bồn dầu, đã liên hệ với Ben Brown, giáo sư vật lý tại Đại học Kansas. Cùng nhau, họ đã phát triển công tắc áp suất Static “O” Ring®. Thiết kế sáng tạo này có cụm piston cân bằng lực được làm kín bằng màng linh hoạt và vòng đệm o-ring tĩnh. Phản ứng của màng đối với áp suất chất lỏng cân bằng lực lò xo dải đo, làm trục piston dịch chuyển nhẹ và tác động trực tiếp đến cơ cấu đóng ngắt dạng snap-action. Sự đơn giản và độ bền của thiết kế này, kết hợp với o-ring tĩnh giúp giảm hao mòn, đã dẫn đến thành công trong sản xuất và thương mại. Roy Dunlap sau đó đổi tên công ty thành Static “O” Ring®, sau này trở thành SOR Inc.

Trước năm 1930, công tắc áp suất cơ khí là loại duy nhất có sẵn. Trong năm đó, các kỹ sư bắt đầu thử nghiệm cơ chế chuyển đổi tín hiệu, tích hợp chuyển động của thiết bị cảm biến như một phần của đại lượng điện. Điều này đánh dấu sự ra đời của các bộ chuyển đổi áp suất đầu tiên. Đến năm 1938, các kỹ sư tại Viện Công nghệ Massachusetts và Viện Công nghệ California đã độc lập phát triển cảm biến biến dạng dán (bonded strain gauge). E.E. Simmons của Caltech là người đầu tiên nộp đơn xin bằng sáng chế. Sự phát triển của strain gauge là bước tiến quan trọng hướng tới công tắc áp suất trạng thái rắn, được giới thiệu rộng rãi vào năm 1980 bởi Barksdale Inc. Các công tắc trạng thái rắn ban đầu này sử dụng cảm biến strain gauge kết hợp với công tắc triac.

Ngày nay, cảm biến áp suất trạng thái rắn rất phổ biến và tiên tiến. Chúng có màn hình hiển thị số, cung cấp cả đầu ra số và analog, và có khả năng lập trình hoàn toàn. Các cảm biến trạng thái rắn hiện đại có thể có từ một đến bốn hoặc nhiều điểm đóng ngắt, cung cấp các tùy chọn điều khiển và giám sát linh hoạt cho nhiều ứng dụng khác nhau.

Mặc dù công tắc áp suất điện tử cung cấp các tính năng tiên tiến và tính linh hoạt cao hơn, công tắc áp suất cơ khí vẫn đóng vai trò quan trọng. Một lợi thế đáng kể của công tắc cơ khí là không cần nguồn điện bên ngoài để hoạt động. Nếu mất điện, công tắc cơ khí vẫn có thể hoạt động bằng cách đóng hoặc ngắt mạch điện như một cặp tiếp điểm. Điều này đảm bảo độ tin cậy và an toàn trong các ứng dụng quan trọng, nơi việc mất điện có thể gây hư hỏng hoặc nguy hiểm nghiêm trọng.

Công tắc áp suất được sử dụng rộng rãi như biện pháp an toàn dự phòng trong nhiều ngành công nghiệp. Trong các tình huống mà thiết bị chính, như bộ truyền áp suất, có thể bị hỏng hoặc mất nguồn, công tắc áp suất cơ khí có thể hoạt động như thiết bị dự phòng. Bằng cách kích hoạt khi đạt điểm cài đặt, công tắc cơ khí cung cấp một lớp bảo vệ bổ sung. Chi phí thấp hơn và không phụ thuộc nguồn điện bên ngoài giúp giảm tổng chi phí sở hữu, đây là lý do chính khiến chúng tiếp tục được sử dụng mặc dù công tắc áp suất điện tử đã phát triển mạnh.

Kết luận

Công tắc áp suất là một loại công tắc được kích hoạt bởi áp suất của môi chất khi đạt đến một ngưỡng hoặc điểm cài đặt nhất định. Công tắc áp suất có thể sử dụng ống Bourdon, piston, màng hoặc màng mỏng di chuyển hoặc biến dạng theo mức áp suất tác động từ hệ thống.
Có hai loại công tắc áp suất chính: công tắc áp suất cơ khí và công tắc áp suất điện tử. Công tắc áp suất cơ khí có bộ phận cảm biến áp suất cơ học biến dạng theo áp suất môi chất.
Công tắc áp suất điện tử là công tắc trạng thái rắn không cần sự tác động trực tiếp từ phần tử cảm biến áp suất để vận hành công tắc. Chúng hoạt động gián tiếp bằng cách sử dụng các đặc tính khác như điện trở và điện dung.
Có hai chức năng chính của công tắc áp suất. Một là duy trì áp suất hoặc mức chứa của hệ thống. Chức năng còn lại là bảo vệ thiết bị khỏi hư hỏng hoặc vận hành với hiệu suất thấp.
