Các Dạng Hộp Nối Ren Phổ Biến Nhất Dành Cho Ty Ren
Hộp nối ren có nhiều biến thể, dùng để nối thẳng hai thanh ty ren hoặc tạo nhánh linh hoạt. Dưới đây là các dạng phổ biến nhất tại Việt Nam hiện nay.
1. Hộp nối ren thẳng chống xoay (Dạng hộp vuông/chữ nhật liền khối)
Loại được dùng nhiều nhất khi cần nối dài ty ren chắc chắn.
Đặc điểm chính
- Thân hộp vuông hoặc chữ nhật liền khối, làm từ thép dày.
- Hai đầu có lỗ khoét để luồn ty ren xuyên qua.
- Cố định bằng ecu + long đen siết chặt từ hai bên.
- Chống xoay nhờ lực siết mạnh từ ecu.
Ưu điểm
- Chịu tải cao, mối nối chắc chắn như thanh ren liền.
- Truyền lực liên tục, không bị gián đoạn.
- Giá thành hợp lý, dễ mua.
Kích thước phổ biến
- Ren: M8, M10, M12 (dùng nhiều nhất), M6, M14, M16.
- Chiều dài hộp: 60–200 mm.
Vật liệu
- Thép mạ kẽm điện phân (trắng xanh).
- Thép mạ kẽm nhúng nóng hoặc inox 304.
Ứng dụng
- Nối dài ty ren cho hệ treo thang máng cáp, ống gió lớn.
- Hệ thống có rung động nhẹ đến trung bình trong nhà xưởng, tòa nhà.
2. Hộp nối ren hai mảnh ghép (Dạng hai nửa chữ C/U hoặc chữ nhật ghép)
Loại linh hoạt, dễ lắp đặt nhất khi ty ren đã treo sẵn.
Đặc điểm chính
- Gồm hai nửa hộp (hình chữ C, U hoặc nửa chữ nhật).
- Ghép lại quanh hai đầu ty ren, siết bằng bulong ngang hoặc ecu dọc.
- Hai đầu có lỗ để luồn ty ren và cố định.
Ưu điểm
- Lắp được mà không cần tháo ty ren ra.
- Rất tiện sửa chữa, nâng cấp hệ thống cũ.
- Chống xoay tốt nhờ ghép chặt.
Kích thước phổ biến
- Ren: M10–M20.
- Chiều dài: 80–200 mm.
Vật liệu
- Thép mạ kẽm điện phân/nhúng nóng.
- Inox 304/316 cho môi trường ẩm.
Ứng dụng
- Sửa chữa hệ treo cũ.
- Treo ống nước, ống gió ở vị trí khó tiếp cận.
- Công trình cần điều chỉnh thường xuyên.

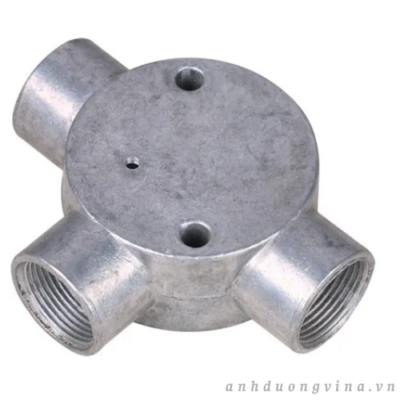

3. Hộp nối ren ba ngả (Three Way Junction Box – BS Threaded Three Way)
Loại hộp nối ren ba ngả bạn hỏi, thường gọi là hộp nối 3 way hoặc hộp nối ren ba hướng.
Đặc điểm chính
- Hộp nhỏ hình tròn hoặc vuông, có ba lỗ ren threaded (thường hình chữ T: hai bên thẳng hàng, một bên vuông góc).
- Ren: 1/2″ (20mm), 3/4″ (25mm), 1″ (32mm).
- Chống nước/weatherproof với ron gasket, đạt IP54/IP66.
- Có nắp đậy vít hoặc ren, dễ mở để kéo dây hoặc kiểm tra.
Ưu điểm
- Chống nước, bụi tốt cho ngoài trời hoặc ẩm ướt.
- Dễ vặn ống ren hoặc ty ren vào ba hướng.
- Tạo nhánh linh hoạt, không cần cắt ống/ty.
Vật liệu
- Hợp kim nhôm (nhẹ, chống gỉ tốt).
- Gang đúc malleable iron mạ kẽm (chịu lực cao).
- Thép mạ kẽm hoặc inox.
Ứng dụng
- Nối ống thép ren (IMC, RSC, BS4568) để dẫn dây điện nổi, tạo mạch nhánh (rẽ từ đường chính ra ba hướng).
- Kết hợp ty ren để treo hộp này làm điểm phân nhánh cho máng cáp, ống PCCC, đèn chiếu sáng hoặc ống gió.
- Công trình ngoài trời, nhà xưởng, tòa nhà có phần lộ thiên (chống nước mưa, bụi).
Ví dụ: Trong nhà xưởng tại TP.HCM, dùng hộp nối ba ngả 3/4″ để nối ống ren từ đường chính, rẽ ra ba hướng cấp dây cho máy móc hoặc đèn.
Bảng so sánh nhanh các dạng hộp nối ren
| Loại hộp nối | Hình dáng | Số đầu nối | Chịu tải | Chống nước | Ứng dụng chính |
|---|---|---|---|---|---|
| Chống xoay tiêu chuẩn | Hộp vuông/chữ nhật liền | 2 | Cao | Không | Nối dài ty ren, hệ treo thông thường |
| Hai mảnh ghép | Hai nửa chữ C/U ghép | 2 | Trung bình – Cao | Không | Sửa chữa, lắp đặt khó tiếp cận |
| Ba ngả (Three Way) | Hộp nhỏ tròn/vuông, 3 lỗ | 3 | Trung bình | Có (IP54+) | Nối ống ren, phân nhánh dây/ty ren |
Lưu ý khi chọn hộp nối ren
- Nếu chỉ nối thẳng hai ty ren → dùng loại 1 hoặc 2.
- Nếu cần phân nhánh ba hướng (dẫn dây, ống hoặc ty) → chọn hộp ba ngả BS Threaded Three Way.
- Ở khu vực ẩm ướt như TP.HCM → ưu tiên inox 304/316 hoặc mạ kẽm nhúng nóng cho tất cả loại.
- Luôn siết chặt ren và lắp ron gasket (nếu có) để đảm bảo kín nước.
