Bộ lưu điện (UPS)

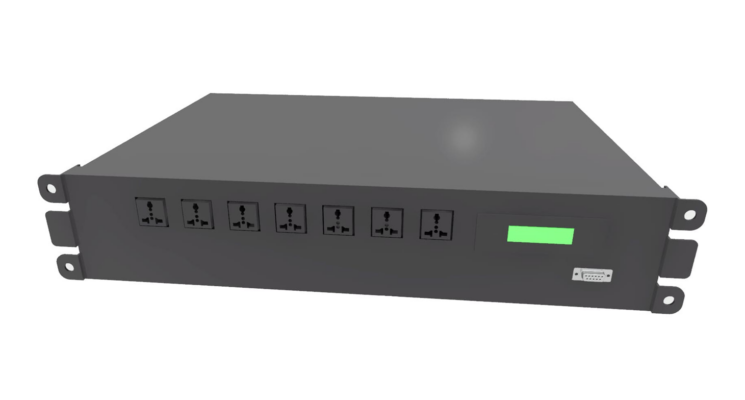

Bộ lưu điện (UPS) là gì?

Bộ lưu điện (UPS) là một nguồn cung cấp điện sẽ kích hoạt khi nguồn điện đầu vào chính bị lỗi hoặc mất điện. Chúng được thiết kế để cung cấp điện ngay lập tức từ năng lượng được lưu trữ trong pin, siêu tụ điện hoặc phương pháp lưu trữ cơ học. Các thiết bị điện tử nhạy cảm, như máy tính, trung tâm dữ liệu và các thiết bị quan trọng, yêu cầu nguồn điện ổn định và đáng tin cậy, và có thể bị hư hỏng do mất điện đột ngột. UPS, trong vài phút, sẽ lấp khoảng trống giữa thời điểm mất điện và khi nguồn điện ổn định được khôi phục.

Vì năng lượng có thể được lưu trữ theo nhiều cách khác nhau, bộ lưu điện (UPS) cũng có nhiều dạng khác nhau. Loại phổ biến nhất là pin sạc lại, được cắm vào nguồn điện xoay chiều (AC). Khi xảy ra sụt áp, mất điện, tăng áp hoặc thay đổi tần số, UPS sẽ kích hoạt ngay lập tức để ngăn ngừa hư hỏng cho thiết bị điện.

Trong khi UPS sử dụng siêu tụ điện và pin khá phổ biến, các UPS cơ học không dùng pin cũng được sử dụng. Các loại UPS cơ học bao gồm máy phát động cơ, UPS quay (rotary UPS) và UPS bánh đà (flywheel UPS), hoạt động tương tự UPS dùng pin nhưng sử dụng hệ thống cơ học. Ba phương pháp cơ học này là các thiết bị ngắt sự cố chân không, sử dụng công nghệ chân không để ngắt lỗi điện nhằm bảo vệ hệ thống phân phối điện.

Cách Bộ Lưu Điện (UPS) Hoạt Động

Một trong những yếu tố quan trọng đối với hoạt động của các công nghệ kết nối ngày nay là nguồn điện liên tục và sạch, điều này đòi hỏi phải sử dụng các hệ thống nguồn dự phòng đáng tin cậy giúp doanh nghiệp tránh những hậu quả tiêu cực do thời gian ngừng hoạt động. Bộ lưu điện (UPS) là giải pháp dự phòng cung cấp điện khi xảy ra sự cố mất điện. Chúng giúp có thể tắt thiết bị nhạy cảm đúng cách và ngăn ngừa mất dữ liệu.

Ngoài vai trò là một thiết bị an toàn, UPS còn có những chức năng khác nhằm đảm bảo sự ổn định của hệ thống điện. Chúng bảo vệ thiết bị điện tử khỏi hiện tượng tăng áp và sụt áp, mất điện hoàn toàn, và các dao động điện áp đầu ra không an toàn. Mỗi yếu tố này đều có thể gây hư hỏng thiết bị điện tử, ảnh hưởng đến hiệu suất thiết bị và làm giảm tuổi thọ của các thiết bị quan trọng.

Hệ thống bộ lưu điện (UPS) là công cụ quan trọng đảm bảo độ tin cậy và bảo vệ các thiết bị điện tử thiết yếu. Mục tiêu cuối cùng của UPS là bảo vệ mọi loại thiết bị điện khỏi bất kỳ dạng bất thường nào của nguồn điện.

Các Loại Bộ Lưu Điện (UPS)

Ba loại UPS phổ biến gồm có standby, line interactive và online hoặc double conversion. UPS standby và line interactive được gọi là hệ thống chuyển đổi đơn (single conversion), trong đó standby là loại cơ bản nhất trong hai loại này. UPS online double conversion được thiết kế cho các yêu cầu nguồn điện phức tạp và luôn hoạt động liên tục. Một dạng UPS đặc biệt là UPS đa chế độ (multi-mode), kết hợp các đặc điểm của hai loại UPS cơ bản.

Ba loại UPS này có khả năng đáp ứng nhu cầu của nhiều ứng dụng, thiết bị và quy trình điện tử khác nhau. Mục tiêu của chúng là duy trì hoạt động của thiết bị khi xảy ra mất điện cho đến khi nguồn điện dài hạn hoặc tạm thời được khôi phục.

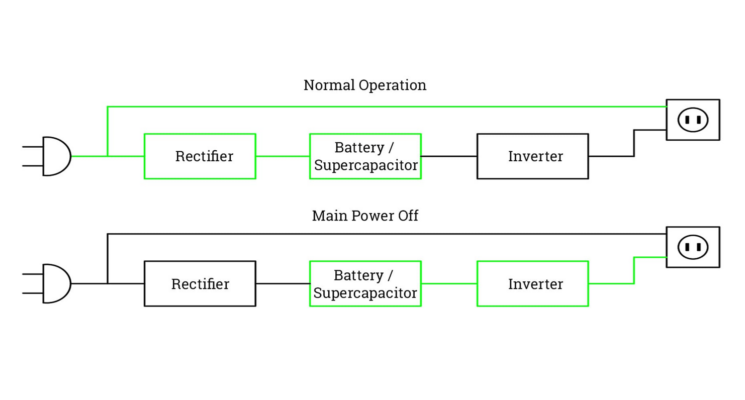

• UPS Standby – UPS standby là dạng UPS cơ bản nhất, cung cấp nguồn pin trong thời gian ngắn khi xảy ra mất điện. Khi nguồn điện đầu vào thay đổi, UPS standby sẽ cung cấp dòng điện một chiều (DC) từ pin, sau đó được chuyển đổi thành điện xoay chiều (AC) bằng bộ nghịch lưu (inverter) để vận hành thiết bị được kết nối.

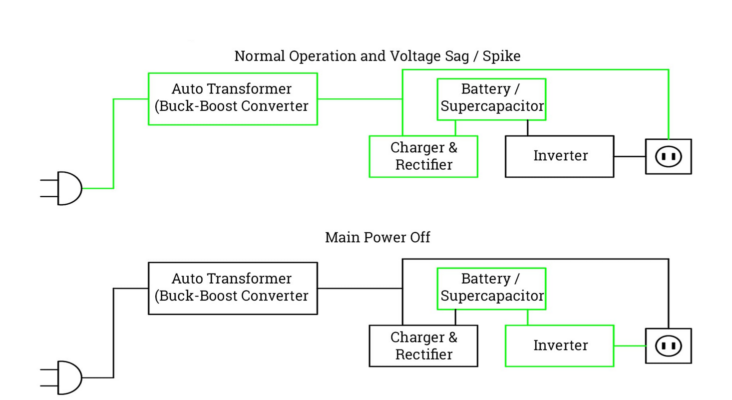

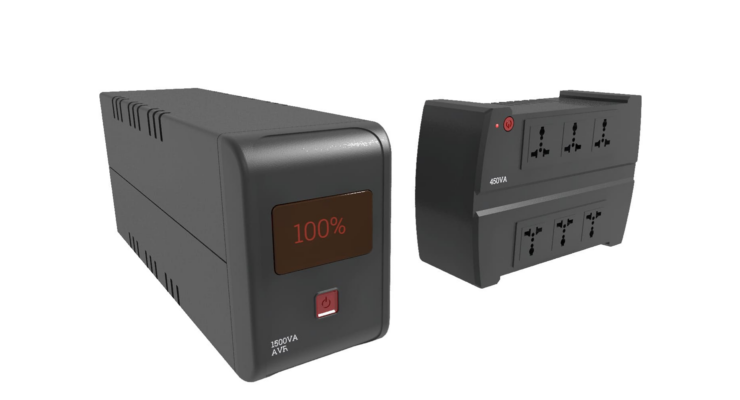

UPS Line Interactive – UPS line interactive điều chỉnh các dao động điện áp mà không cần sử dụng pin bằng cách sử dụng biến áp tự ngẫu (auto transformer) để điều chỉnh điện áp thấp và điện áp cao. Chúng tự động điều chỉnh điện áp và hỗ trợ hệ thống khi xảy ra mất điện. Tương tự UPS standby, UPS line interactive chuyển đổi nguồn pin thành điện xoay chiều (AC) bằng bộ nghịch lưu (inverter).

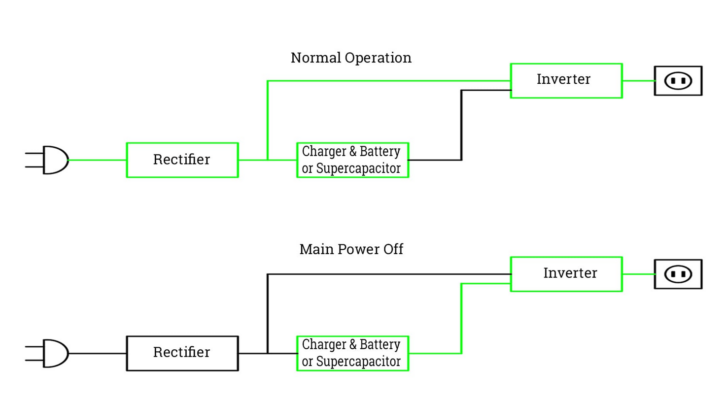

UPS Online – UPS online, còn được gọi là UPS chuyển đổi kép (double conversion), là loại UPS chuyển đổi nguồn điện xoay chiều (AC) đầu vào thành điện một chiều (DC) và sau đó chuyển lại thành điện xoay chiều (AC). Chúng hoạt động trên nguồn DC cách ly và có thời gian chuyển mạch bằng không. Với UPS online, nguồn AC đầu vào đi đến bộ chỉnh lưu (rectifier) nơi nó được chuyển đổi thành nguồn DC. Từ bộ chỉnh lưu, nguồn DC sẽ đi qua bộ nghịch lưu trước khi được cấp đến thiết bị điện tử.

UPS online chuyển đổi delta (delta conversion online UPS) là một biến thể của UPS online, cung cấp khả năng hiệu chỉnh nguồn điện với hiệu suất cao. Chúng được sử dụng trong các môi trường máy tính mật độ cao, trung tâm dữ liệu lớn và các ứng dụng quan trọng. Một phần hiệu quả của UPS online delta là khả năng điều chỉnh dòng điện đầu vào để sạc cho hệ thống pin của chúng.

UPS Đa Chế Độ – UPS đa chế độ sử dụng các đặc điểm từ hệ thống chuyển đổi đơn và chuyển đổi kép để tạo ra mức bảo vệ cao hơn và hiệu suất tốt hơn. Chúng hoạt động như UPS line interactive trong điều kiện nguồn điện đầu vào bình thường. Khi có dao động trong nguồn điện chính, chúng sẽ chuyển sang chế độ chuyển đổi kép để cách ly thiết bị bị ảnh hưởng tốt hơn. Hệ thống đa chế độ đạt hiệu suất 99% bằng cách vận hành ở các chế độ khác nhau.

Hệ thống đa chế độ sẽ chuyển sang chế độ vận hành tốt nhất tùy theo nhu cầu của thiết bị điện tử. Có nhiều biến thể trong thiết kế UPS đa chế độ, một số có chế độ chuyển đổi kép và đa chế độ, trong khi số khác có chế độ tiết kiệm năng lượng hiệu suất cao (eco mode) và chế độ bảo vệ nguồn cao cấp (premium power protection mode). Trong mọi trường hợp, hệ thống sẽ chuyển đổi giữa các chế độ khi phát hiện vấn đề với nguồn điện chính.

Công nghệ UPS sử dụng transistor lưỡng cực cổng cách ly ba mức (IGBT) giúp giảm tổn thất đóng cắt và tổn thất chuyển đổi điện năng. Các công nghệ đa chế độ mới sử dụng bộ phân tích nhiễu chính xác và hệ thống giám sát phản hồi nhanh để chuyển đổi chính xác và liền mạch giữa nguồn điện chính và nguồn điện đã được UPS xử lý. Trong các hệ thống này, UPS hoạt động trong thời gian ngắn hơn và có tốc độ chuyển mạch cao hơn.

Features	Online Double- Conversion UPS	Line Interactive UPS	Offline(Standby) UPS
Transfer Time	0ms	Minimal	2-10ms
Voltage Regulation	Perfect	Good	Minimal
Power Conditioning	Complete Protection	Moderate Protection	Basic Protection
Efficiency	Lower	Higher	Highest
Cost	Higher	Moderate	Lowest
Best For	Mission-Critical Applications	Business Applications	Home Use, Non-Critical Applications

Cách Bộ Lưu Điện (UPS) Hoạt Động

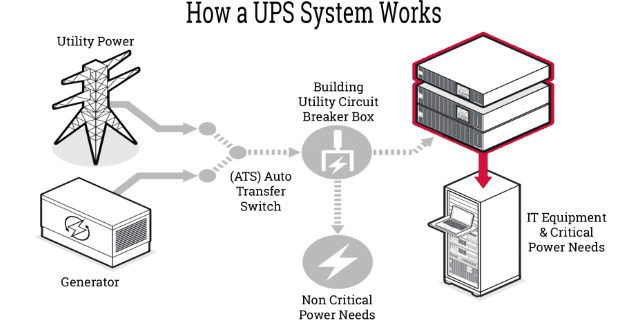

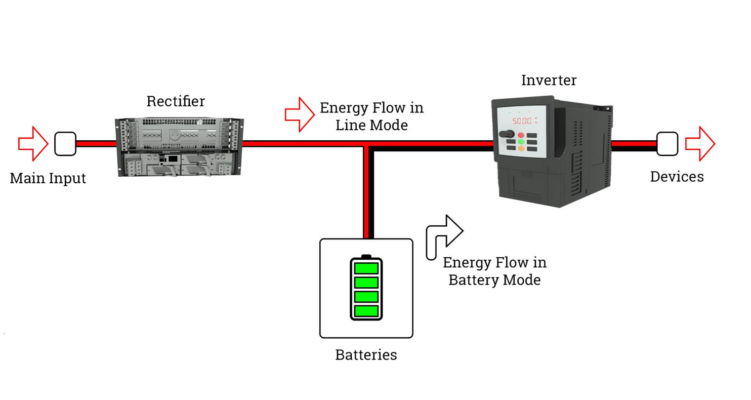

Một UPS liên tục giám sát điện áp nhận được từ nguồn điện chính. Nếu điện áp cung cấp bị mất hoặc không ổn định, UPS sẽ tự động chuyển sang nguồn cấp thay thế. Mục đích tổng thể của UPS là bảo vệ thiết bị điện tử và máy móc khỏi hiện tượng tăng áp, sụt áp và xung điện, điều này rất quan trọng đối với doanh nghiệp và ngành công nghiệp hiện đại. Lượng và thời gian của nguồn điện thay thế phụ thuộc vào kích thước của UPS và tải mà nó đang hỗ trợ.

Mất điện luôn là một mối đe dọa tiềm ẩn. Theo Cơ quan Thông tin Năng lượng Hoa Kỳ (EIA), trung bình một lần mất điện có thể kéo dài đến sáu giờ. Giải pháp mà hầu hết doanh nghiệp sử dụng khi mất điện là lắp đặt máy phát điện để cung cấp nguồn khi nguồn chính bị gián đoạn. Mặc dù đây là một giải pháp hợp lý, nhưng nó không đủ để bảo vệ thiết bị nhạy cảm.

Máy phát điện cung cấp nguồn hỗ trợ cho các thiết bị quan trọng như hệ thống CNTT, điều hòa không khí, hệ thống sưởi và nhiều thiết bị điện tử khác. Những thay đổi tải thường xuyên khiến máy phát điện khó duy trì đầu ra ổn định. Các biến động này có thể được xử lý bởi UPS online chuyển đổi kép, loại UPS có khả năng điều chỉnh nguồn điện và chấp nhận sự thay đổi tần số nguồn.

Các Thành Phần Của Hệ Thống UPS

Các loại hệ thống UPS rất đa dạng, từ các hệ thống dùng cho trung tâm dữ liệu và bệnh viện đến các hệ thống UPS một pha bảo vệ hoạt động công nghiệp và nhiều ứng dụng khác. Mặc dù kích thước của các hệ thống UPS khác nhau, tất cả các loại đều có bốn thành phần cơ bản, bao gồm pin, bộ chuyển mạch tự động (ATS), bộ chỉnh lưu (rectifier) và bộ nghịch lưu (inverter). Xung quanh bốn thành phần cơ bản này là các tính năng khác của UPS nhằm bổ sung chức năng để nâng cao hiệu suất hệ thống.

Pin

Trái tim của mọi hệ thống UPS là pin, cung cấp điện khi xảy ra mất điện hoặc tắt nguồn. Pin sẽ tự động kết nối với tải khi nguồn điện lưới bị mất hoặc khi có bất thường gây dao động điện. Tất cả hệ thống UPS đều có ít nhất một pin, trong khi một số hệ thống có chuỗi nhiều pin để tăng thời gian hoạt động và khả năng dự phòng. Cấu trúc đặc biệt của chuỗi pin giúp bảo vệ hệ thống bằng cách sử dụng nhiều pin để bù cho khả năng hỏng của một hoặc nhiều pin riêng lẻ.

Bộ Chuyển Mạch Tự Động (ATS)

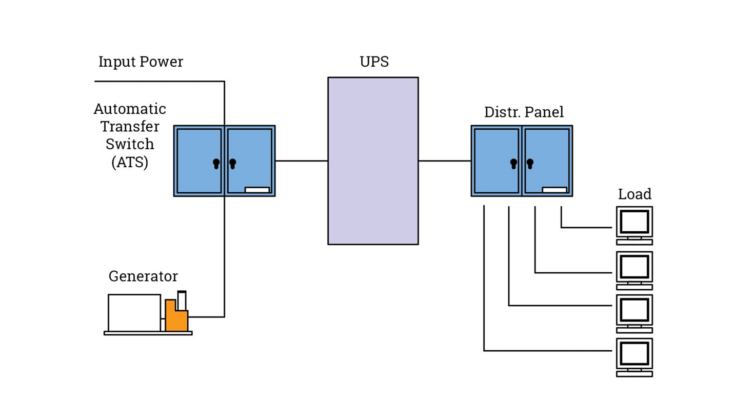

ATS tự động chuyển nguồn điện từ nguồn chính sang UPS khi xảy ra mất điện. Chúng phù hợp cho các bộ UPS nhỏ có công suất dưới 10 kilovolt ampere (kVA) và không thể vận hành theo cấu hình song song. ATS có hai nguồn đầu vào điện xoay chiều (AC), ‘A’ và ‘B’, trong đó một nguồn sẽ cung cấp điện khi nguồn còn lại bị lỗi. Chúng có thể được sử dụng thay cho bộ phân phối nguồn (PDU) đối với các tải dạng cắm trực tiếp (plug and play). ATS bảo vệ chống ngắn mạch và có thể bật tắt đầu ra từ xa.

Cấu hình của ATS có thể theo ba dạng. ‘A’ có thể được cấp từ đầu ra của UPS trong khi ‘B’ được cấp từ nguồn chính. ‘A’ và ‘B’ cũng có thể được cấp từ hai đầu ra UPS riêng biệt hoặc từ hai nguồn chính độc lập. ATS đa chuyển mạch cung cấp phân phối nguồn cho tám ổ cắm IEC 10A hoặc một ổ IEC 16A trong hệ thống có hai đường cấp nguồn từ hai nguồn lưới hoặc hai hệ thống UPS.

Bộ Chỉnh Lưu (Rectifier)

Bộ chỉnh lưu của UPS chuyển đổi nguồn điện xoay chiều (AC) thành điện một chiều (DC) và có thể chấp nhận phạm vi dao động điện áp đầu vào rộng, giúp hệ thống UPS xử lý quá tải hoặc tăng áp mà không cần kích hoạt pin. Chúng có nhiệm vụ sạc lại pin khi nguồn DC được đưa đến bộ nghịch lưu. Đối với các hệ thống UPS lớn, bộ chỉnh lưu có thể tích hợp bộ sạc pin, trong khi các hệ thống nhỏ dưới ba kVA có thể tách riêng bộ sạc pin và bộ chỉnh lưu thành các thành phần độc lập.

Chức năng thông thường của bộ chỉnh lưu là sạc pin và duy trì pin ở trạng thái hoạt động tối ưu, đồng thời cung cấp nguồn DC cho các tải khác. Bộ chỉnh lưu được lắp đặt phù hợp với loại pin mà hệ thống UPS sử dụng, có thể là pin axit chì (Pb), pin lithium ion hoặc pin nickel cadmium (NiCd). Pin Pb có hai mức dòng điện là float và charge, trong khi pin Pb hở và pin NiCd sử dụng ba mức dòng là float, sạc nhanh (fast charge) và sạc sâu (deep charge). Pin lithium ion được sử dụng rộng rãi nhờ mật độ năng lượng cao, sạc nhanh và tuổi thọ dài.

Bộ Nghịch Lưu (Inverter)

Đối với hệ thống UPS online, bộ nghịch lưu là một phần thiết yếu của quá trình chuyển đổi kép và đóng vai trò như bộ lọc cho hiện tượng tăng áp, xung điện và nhiễu điện. Nguồn DC được chuyển đổi bởi bộ chỉnh lưu sẽ được đưa đến bộ nghịch lưu, nơi nó được chuyển đổi lại thành nguồn AC đầu ra cần thiết cho tải. Với hệ thống UPS inline, bộ nghịch lưu là một phần của đầu ra. Bộ nghịch lưu sạc lại pin và phụ thuộc vào nguồn pin khi nguồn đầu vào bị lỗi.

Mặc dù bộ nghịch lưu có thể hoạt động độc lập bằng cách nhận nguồn DC từ năng lượng mặt trời hoặc pin và chuyển đổi thành dòng AC, trong hệ thống UPS chúng là bộ nghịch lưu tương tác với nguồn điện (utility interactive inverter) và là một phần của bộ nguồn. Sự khác biệt giữa bộ nghịch lưu độc lập và bộ nghịch lưu trong hệ thống UPS là thời gian phản hồi, trong đó hệ thống UPS chuyển mạch trong khoảng 10 mili giây, còn bộ nghịch lưu độc lập chuyển mạch khoảng 500 mili giây.

Bộ nghịch lưu sử dụng transistor lưỡng cực cổng cách ly (IGBT) là một dạng bộ nghịch lưu sử dụng transistor IGBT để chuyển đổi dòng DC thành dòng AC. Bộ nghịch lưu IGBT có khả năng xử lý công suất lớn với tổn hao thấp và là lựa chọn phổ biến cho hệ thống UPS. Chúng đảm bảo khả năng đóng cắt ổn định và nhanh chóng với hiệu suất cao.

Bộ nghịch lưu sử dụng thyristor điều khiển cổng tích hợp (IGCT) có khả năng xử lý mức điện áp cao hơn so với bộ nghịch lưu IGBT. Chúng có kết cấu chắc chắn và nổi tiếng về độ bền và khả năng chịu tải cao. Tốc độ tắt của IGCT là một yếu tố khác biệt so với bộ nghịch lưu IGBT, điều này rất quan trọng trong hệ thống UPS nhằm giảm tổn thất đóng cắt và đảm bảo dòng điện chính xác. Nhờ độ bền cao, IGCT có tuổi thọ dài hơn, giúp giảm chi phí thay thế hệ thống UPS.

Công Tắc Bypass Tĩnh

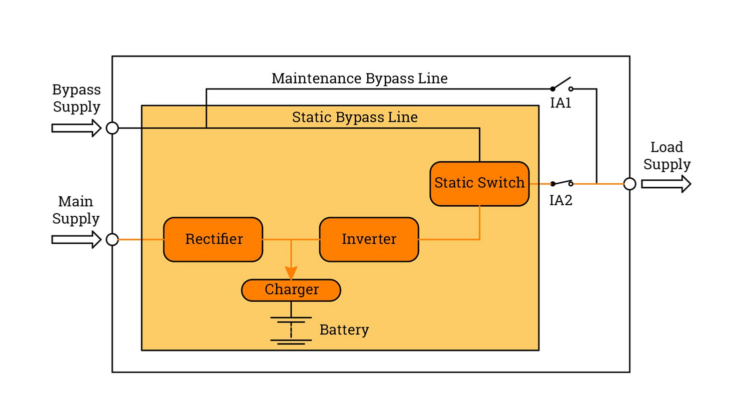

Công tắc bypass tĩnh là các ATS hoạt động như một biện pháp an toàn dự phòng cho hệ thống UPS khi có lỗi nội bộ hoặc sự cố trong hệ thống. Nếu hệ thống UPS chạy ở chế độ bypass, nó sẽ bỏ qua bộ chỉnh lưu, pin và bộ nghịch lưu để đảm bảo nguồn điện liên tục trong khi UPS đang được sửa chữa. Công tắc bypass tĩnh còn được gọi là chế độ chuyển sang nguồn lưới an toàn (safe failure to mains). Khi hệ thống hoạt động ở chế độ bypass, nguồn đầu vào và đầu ra sẽ không được lọc, điều này là đặc trưng của các hệ thống UPS online chuyển đổi kép. Công tắc bypass tĩnh đảm bảo nguồn điện liên tục được cung cấp bất kể sự thay đổi nào trong hệ thống chính bằng cách chuyển đổi liền mạch giữa chế độ có UPS hoặc không có UPS, tùy thuộc vào tình trạng của UPS.

Mặc dù công tắc bypass tĩnh có thể được lắp bên trong hệ thống UPS, một số hệ thống có loại bên ngoài dạng công tắc cơ khí vòng (wraparound) hoặc công tắc quay (rotary switch) hoặc một bộ cầu dao. Loại công tắc bypass tĩnh này thường được sử dụng với hệ thống UPS line interactive và offline, có thể có công tắc bypass tĩnh bên ngoài với chức năng chuyển đổi tự động.

Tụ Điện

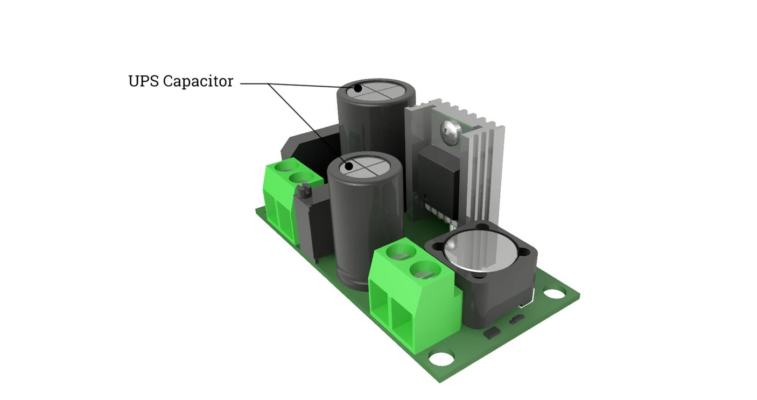

Tụ điện là các thiết bị điện đơn giản có khả năng lưu trữ và giải phóng năng lượng điện. Chúng có kích thước khác nhau tùy theo mức điện áp định mức. Tụ điện gồm các bản kim loại có bề mặt dẫn điện, được cách điện và ngăn cách bởi vật liệu điện môi. Độ dày của vật liệu điện môi quyết định điện dung, tức là lượng điện tích mà tụ điện có thể lưu trữ.

Trong hệ thống UPS, tụ điện có ba chức năng. Chúng là một phần của bộ lọc đầu vào AC và giai đoạn hiệu chỉnh công suất, nơi chúng làm mượt các xung điện đầu vào và giảm méo hài. Chúng cũng là một phần của bộ lọc đầu ra UPS, kết nối với tải và điều khiển dạng sóng điện áp đầu ra. Ngoài ra, trong bộ chỉnh lưu, tụ điện DC giúp làm mượt dao động điện áp để lọc điện áp nguồn.

Quạt UPS

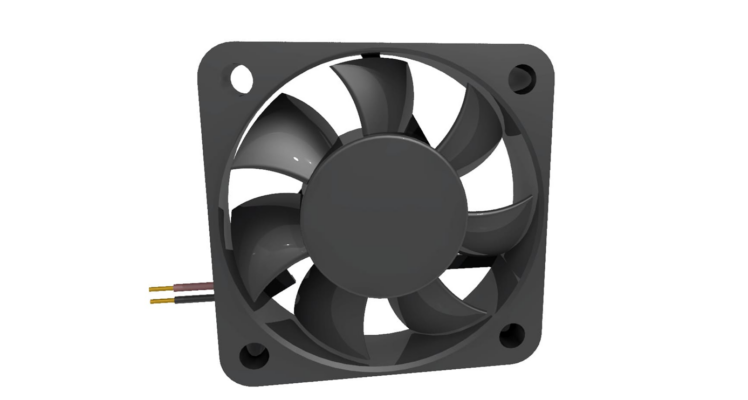

Giống như mọi thành phần khác của UPS, quạt đóng vai trò quan trọng trong việc giữ cho bộ nghịch lưu và bộ chỉnh lưu của UPS luôn mát để vận hành an toàn. Quạt được bố trí chiến lược để cung cấp đủ khả năng làm mát nhằm tránh suy giảm và hư hỏng linh kiện, vì các thành phần UPS hoạt động ở nhiệt độ rất cao. Khi kích thước UPS tăng lên, các quạt lớn hơn sẽ cần thiết để bảo vệ linh kiện và duy trì hiệu suất UPS.

Cũng như tụ điện, quạt UPS có tuổi thọ sử dụng nhất định, thường từ 5 đến 7 năm khi hoạt động trong điều kiện môi trường tối ưu. Nhà sản xuất khuyến nghị thay thế quạt trước khi hết tuổi thọ để tránh nguy cơ hỏng hệ thống. Trong nhiều trường hợp, quạt và tụ điện nên được thay thế cùng lúc, quá trình này được gọi là đại tu UPS (UPS overhaul). Hệ thống làm mát thông minh có quạt điều chỉnh tốc độ theo tải của UPS.

Quạt làm mát UPS chỉ hoạt động khi cần thiết và được kích hoạt bởi các cảm biến nhiệt độ bên trong. Khi UPS ở trạng thái nhàn rỗi và không sử dụng pin, quạt sẽ không chạy, ngoại trừ các model UPS online có quạt hoạt động liên tục.

Các thành phần của hệ thống UPS sẽ bị hao mòn trong quá trình sử dụng bình thường, khiến chúng dễ xảy ra hư hỏng. Giống như tất cả các loại thiết bị công nghiệp, thiết bị UPS có lịch bảo trì định kỳ để được kiểm tra thường xuyên nhằm phát hiện các vấn đề có thể dẫn đến sự cố. Các nhà sản xuất UPS cung cấp các gói bảo trì kèm theo hợp đồng nhằm hỗ trợ đảm bảo thiết bị hoạt động đúng hiệu suất, bao gồm sửa chữa, bảo trì, tái chế pin và giám sát do kỹ thuật viên của nhà sản xuất thực hiện.

Dạng Sóng Đầu Ra Của Hệ Thống UPS

Ba loại dạng sóng khác nhau của bộ lưu điện (UPS) là sóng sin, sóng vuông và sóng vuông mô phỏng (modified square wave), còn được gọi là sóng bậc thang. Dạng sóng đầu ra là một yếu tố quan trọng khi lựa chọn hệ thống UPS. Nó ảnh hưởng đến khả năng tương thích với thiết bị được kết nối cũng như độ ổn định và hiệu suất của nguồn điện. Mỗi loại dạng sóng đều có ưu điểm và nhược điểm riêng, cần được hiểu rõ để lựa chọn hệ thống UPS phù hợp.

Các nhà sản xuất UPS làm việc chặt chẽ với khách hàng để hiểu nhu cầu của họ và hỗ trợ lựa chọn hệ thống UPS phù hợp nhất với yêu cầu. Họ phân loại thiết bị của mình dựa theo các loại sự cố nguồn điện mà thiết bị có thể ngăn ngừa, loại bỏ hoặc chịu đựng.

Dạng Sóng Sin

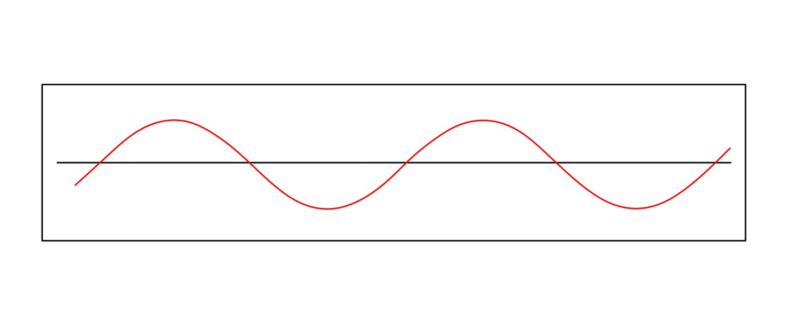

Dạng sóng sin là loại dạng sóng phổ biến nhất. Đây là dao động lặp lại mượt mà của dòng điện xoay chiều (AC) và là dạng sóng đầu ra có chất lượng tốt nhất. Dạng sóng sin giống với dạng sóng được tạo ra từ lưới điện và đáp ứng các yêu cầu cũng như thông số kỹ thuật của thiết bị điện tử hiện đại. Điện áp đầu ra được tạo ra bằng dạng sóng sin có độ ổn định cao. Các hệ thống UPS chất lượng cao có đầu ra dạng sóng sin thuần (pure sine wave), điều này đòi hỏi các linh kiện đắt tiền trong bộ nghịch lưu. Độ tinh khiết của dạng sóng sin đặc biệt quan trọng đối với UPS online có tải luôn hoạt động.

Các thiết bị điện tử nhạy cảm hoạt động tốt với nguồn điện dạng sóng sin. Trong hầu hết trường hợp, mức điện áp và tần số chính xác là cần thiết để thiết bị nhạy cảm hoạt động đúng cách. Dạng sóng sin tương thích với gần như tất cả thiết bị điện tử và giúp ngăn ngừa xung điện, tăng áp và sụt áp. UPS dạng sóng sin có các cơ chế lọc giúp giảm nhiễu, được gọi là nhiễu điện từ (EMI) hoặc nhiễu tần số vô tuyến (RFI), những yếu tố có thể làm gián đoạn hoạt động của thiết bị nhạy cảm.

Dạng Sóng Vuông

Dạng sóng vuông là loại dạng sóng kém mong muốn nhất. Nó có hình dạng giống phiên bản bị làm phẳng của dạng sóng sin. Không giống dạng sóng sin chuyển đổi mượt mà từ giá trị âm cực đại sang dương cực đại, dạng sóng vuông nhảy đột ngột từ âm sang dương, giữ nguyên trong một chu kỳ, sau đó lại nhảy về âm hoàn toàn. Trong khi hệ thống UPS dạng sóng sin có chi phí cao, dạng sóng vuông vẫn được sử dụng do giá thành thấp.

Là một dạng sóng xung, sóng vuông có thời gian ở biên độ cực đại và cực tiểu tùy ý, tỷ lệ này được gọi là chu kỳ làm việc (duty cycle). Một dạng sóng vuông thực có chu kỳ làm việc 50% với thời gian mức cao và mức thấp bằng nhau. Điện áp đỉnh của sóng vuông thấp hơn so với dạng sóng sin. Không giống dạng sóng sin chỉ có một tần số, dạng sóng vuông chứa nhiều tần số cao gọi là sóng hài, gây ra tiếng ù. Sự tồn tại và sử dụng dạng sóng vuông là do chi phí thấp, đó là lý do chúng được dùng trong các thiết bị giá rẻ.

Dạng Sóng Bậc Thang Hoặc Sóng Vuông Mô Phỏng

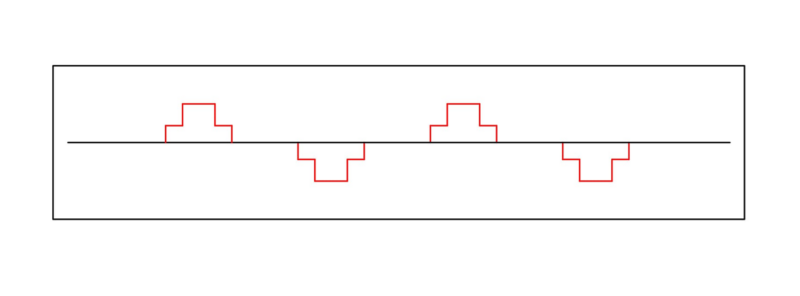

Dạng sóng bậc thang là sự thỏa hiệp giữa dạng sóng vuông và dạng sóng sin. Sóng vuông được làm mỏng và tách ra để có thể đạt gần đỉnh của dạng sóng sin và có hình dạng tương tự sóng sin. Mạch điện dùng để tạo dạng sóng bậc thang có chi phí gần với dạng sóng vuông và rẻ hơn so với dạng sóng sin. Dạng sóng bậc thang có thể được tạo ra bằng cách kết hợp hai dạng sóng vuông lệch pha nhẹ so với nhau.

Thiết bị điện tử sử dụng dạng sóng vuông bậc thang gặp ít vấn đề hơn so với thiết bị sử dụng sóng vuông thuần. Dạng sóng vuông bậc thang được sử dụng trong các UPS tầm trung và được quảng cáo là dạng xấp xỉ sóng sin theo bậc thang. Mặc dù dạng sóng bậc thang cố gắng mô phỏng sóng sin, nhưng nó không có độ chính xác đủ để hoạt động với các thiết bị kỹ thuật cao và thiết bị quan trọng.

Dạng sóng của UPS quyết định chất lượng nguồn điện được cung cấp cho các thiết bị điện tử được kết nối. Dạng sóng sin mô phỏng nguồn điện lưới tiêu chuẩn và rất quan trọng đối với sự an toàn, tuổi thọ, hiệu suất và hoạt động đúng của các thiết bị hiện đại. Mặc dù dạng sóng vuông và sóng vuông mô phỏng có sẵn và chi phí thấp hơn, chúng không đủ độ nhạy cho các thiết bị kỹ thuật cao. Việc lựa chọn giữa dạng sóng sin, vuông và vuông mô phỏng phụ thuộc vào loại thiết bị điện tử được cấp nguồn và mức độ tin cậy yêu cầu.

Câu Hỏi Thường Gặp

Mục đích chính của bộ lưu điện (UPS) là gì?
UPS cung cấp nguồn dự phòng ngay lập tức khi mất điện hoặc khi điện áp thay đổi, bảo vệ thiết bị điện tử nhạy cảm khỏi hư hỏng và ngăn ngừa mất dữ liệu bằng cách cung cấp nguồn điện liên tục, sạch cho đến khi nguồn điện ổn định được khôi phục.

Các loại hệ thống UPS khác nhau như thế nào?
UPS standby cung cấp bảo vệ cơ bản với nguồn dự phòng ngắn hạn, UPS line interactive điều chỉnh điện áp và cung cấp mức bảo vệ trung bình, còn UPS online đảm bảo thời gian chuyển mạch bằng không và bảo vệ toàn diện. UPS đa chế độ kết hợp các đặc điểm để đạt hiệu suất và độ tin cậy tối ưu.

Loại dạng sóng đầu ra nào tốt nhất cho thiết bị điện tử nhạy cảm?
Dạng sóng sin là lựa chọn tốt nhất cho thiết bị điện tử nhạy cảm vì cung cấp nguồn điện thuần, ổn định, ngăn ngừa xung điện và nhiễu, đồng thời đảm bảo tương thích với hầu hết thiết bị hiện đại.

Các thành phần thiết yếu của hệ thống UPS là gì?
Các thành phần thiết yếu của UPS bao gồm pin, bộ chuyển mạch tự động (ATS), bộ chỉnh lưu và bộ nghịch lưu. Các tính năng bổ sung có thể bao gồm công tắc bypass tĩnh, tụ điện và quạt để nâng cao hiệu suất và khả năng bảo vệ.

UPS bảo vệ chống lại những sự cố điện nào?
UPS bảo vệ thiết bị điện tử khỏi tăng áp, sụt áp, mất điện hoàn toàn, dao động điện áp không an toàn, xung điện và nhiễu điện. Sự bảo vệ này giúp đảm bảo độ tin cậy thiết bị và tránh suy giảm hiệu suất hoặc hư hỏng.

Doanh nghiệp tại Hoa Kỳ nên phản ứng như thế nào khi mất điện?
Theo EIA, mất điện có thể kéo dài đến sáu giờ. Doanh nghiệp thường lắp đặt máy phát điện để hỗ trợ dài hạn, nhưng kết hợp với UPS online chuyển đổi kép sẽ đảm bảo nguồn điện ổn định và bảo vệ các hệ thống nhạy cảm trong thời gian gián đoạn.

UPS Cơ Học Dùng Pin Và Không Dùng Pin

Bộ lưu điện (UPS) thường dựa vào pin và cung cấp nguồn dự phòng trong thời gian ngắn khi xảy ra sự cố mất điện. Chúng đảm bảo các hệ thống quan trọng vẫn hoạt động bằng cách cung cấp điện ngay lập tức khi nguồn chính bị mất. UPS được sử dụng rất phổ biến trong các doanh nghiệp có thiết bị nhạy cảm và chính xác có thể bị hư hỏng do mất điện. UPS được kết nối trực tiếp với nguồn điện chính của công ty.

Hệ thống UPS cơ học không dùng pin là các thiết bị độc lập điện áp và tần số (VFI), được gọi là hệ thống nguồn liên tục cơ học. Chúng là các bộ chuyển đổi kép, trong đó việc chuyển đổi năng lượng được thực hiện bằng cơ học với các động cơ hoạt động tương tự như bộ chỉnh lưu.

Máy Phát – Động Cơ (Motor Generator – MG)

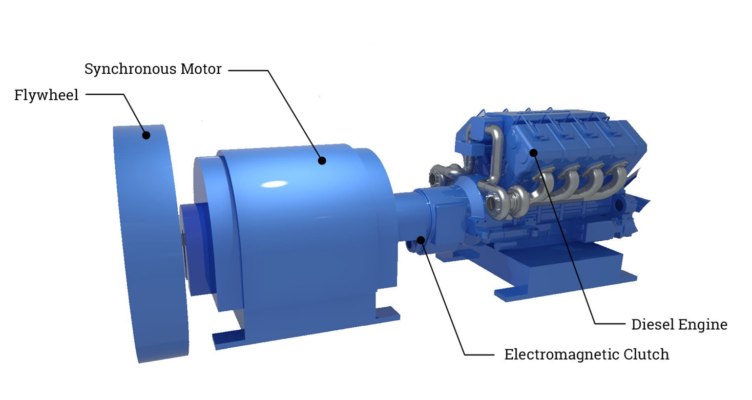

Bộ motor-generator kết hợp một động cơ với một máy phát điện, trong đó động cơ hoạt động giống như bộ chỉnh lưu trong hệ thống UPS. Nguồn điện chính điều khiển một bộ chỉnh lưu để vận hành động cơ DC, động cơ này sạc cho một bộ pin. Khi nguồn chính bị mất, pin sẽ cấp điện cho máy phát để tiếp tục cung cấp điện cho tải. Bộ motor-generator được thiết kế để cấp điện cho các thiết bị cơ khí như máy điều hòa không khí và tủ lạnh, chứ không phải thiết bị CNTT.

Trong hệ thống motor-generator được kết nối với UPS, nguồn điện từ máy phát có thể được cấp cho các hệ thống quan trọng nhạy cảm. Do máy phát tạo ra tải thay đổi thường xuyên, hệ thống UPS sẽ điều chỉnh nguồn điện từ máy phát bằng UPS online chuyển đổi kép. Vì hệ thống UPS liên tục chuyển đổi nguồn điện đầu vào từ AC sang DC và sau đó trở lại AC, chúng có thể điều chỉnh nguồn điện từ lưới chính hoặc từ máy phát.

Hệ thống UPS sẽ kích hoạt ngay lập tức khi có sai lệch ở nguồn điện đầu vào. Chúng được thiết kế để cung cấp điện trong thời gian ngắn nhằm bảo vệ các hệ thống quan trọng. Máy phát điện không phản ứng nhanh như UPS nhưng có thể cung cấp điện trong thời gian dài hơn. Sự không ổn định và dao động điện áp, tần số của máy phát khiến cần phải có UPS online để điều chỉnh nguồn điện không ổn định này nhằm cung cấp nguồn điện sạch và ổn định cho thiết bị nhạy cảm.

UPS Quay (Rotary UPS)

UPS quay sử dụng bánh đà không bao gồm pin và cung cấp hỗ trợ điện trong vài giây đến vài phút. Không giống các hệ thống UPS khác, UPS quay có thể cung cấp điện trong thời gian dài hơn cho các tải như điều hòa không khí và chiếu sáng. Tương tự các bộ máy phát cơ học, chúng không lý tưởng cho hỗ trợ CNTT. Động cơ chạy bằng khí hoặc diesel của UPS quay sẽ khởi động và duy trì nguồn điện. Bánh đà của nó quay đủ lâu để máy phát ổn định trước khi ly hợp kết nối với máy phát. Hệ thống UPS quay là giải pháp thay thế tiết kiệm chi phí so với việc sử dụng máy phát riêng biệt và đảm bảo làm mát liên tục cho các thiết bị quan trọng.

UPS Bánh Đà (Flywheel UPS)

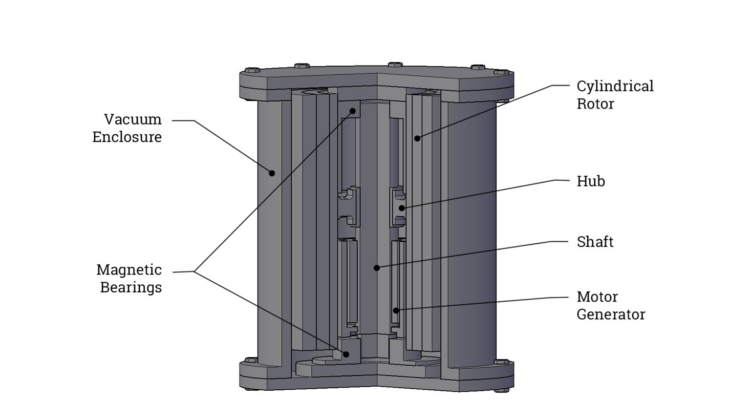

Bánh đà là thiết bị lưu trữ năng lượng động học quay để cung cấp nguồn dự phòng khi xảy ra mất điện hoặc tắt hệ thống. Bánh đà quay với tốc độ lên đến 37.000 vòng/phút khi chuyển đổi năng lượng điện thành năng lượng động học lưu trữ. Khi xảy ra mất điện, năng lượng động học được lưu trữ sẽ được chuyển đổi thành nguồn DC và đưa đến UPS để phát ra nguồn AC. UPS bánh đà xả năng lượng trong vài giây, cho phép chuyển đổi sang nguồn dự phòng khác.

Kích thước lắp đặt của hệ thống bánh đà thường tương đương hệ thống pin nhưng có trọng lượng nhẹ hơn pin axit chì và pin nickel kẽm, và tương đương với pin lithium-ion. Hầu hết hệ thống bánh đà sử dụng ổ bi cơ khí để quay bánh đà, cần được thay thế mỗi năm. Hệ thống bánh đà từ tính sử dụng tương tác từ trường, trong đó các nam châm di chuyển gần hoặc xa nhau để tạo ra mức cản khác nhau.

Hệ thống bánh đà có bộ chỉnh lưu và bypass tĩnh. Khi có thay đổi nguồn điện, quá áp hoặc mất điện, bánh đà sẽ chuyển năng lượng động học thành nguồn DC đi qua bus DC và vào bộ nghịch lưu, nơi năng lượng DC được chuyển đổi thành dòng AC cấp cho thiết bị kết nối. Nguồn điện cung cấp chỉ kéo dài vài giây, đủ để nguồn dự phòng khác tiếp quản. Sau đó bánh đà sẽ sạc lại trong khoảng 15 phút, với một số thiết bị có thể sạc lại trong 2 phút.

Pin UPS

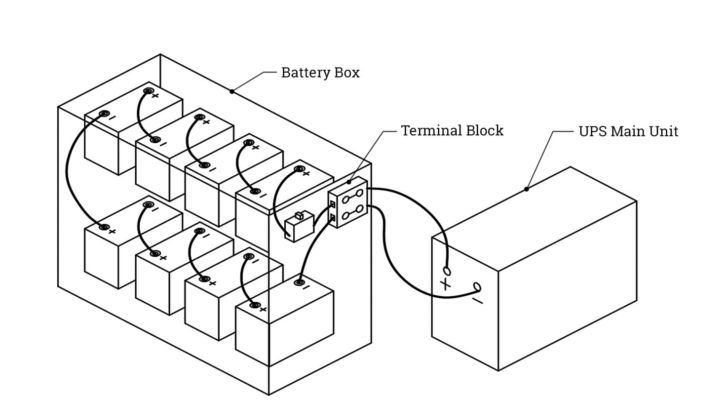

Pin của bộ lưu điện (UPS) là một phần thiết yếu của hệ thống UPS. Chúng là giải pháp tạm thời được thiết kế để bổ sung nguồn điện trong thời gian ngắn khi nguồn chính bị mất. Pin UPS là yếu tố quan trọng trong khả năng phản ứng tức thì khi xảy ra mất điện và đóng vai trò then chốt trong việc bảo vệ thiết bị và hệ thống điện tử nhạy cảm.

Có ba loại pin được sử dụng trong hệ thống UPS, mỗi loại có chi phí, tuổi thọ và yêu cầu bảo trì khác nhau. Việc hiểu rõ các yếu tố này rất quan trọng khi lựa chọn hệ thống UPS. Cần lưu ý rằng công nghệ pin luôn thay đổi khi các phương pháp mới và sáng tạo được giới thiệu. Khi xem xét các lựa chọn pin, cần hiểu sự khác biệt giữa tuổi thọ thiết kế của pin và tuổi thọ sử dụng thực tế của pin, những yếu tố mà nhà sản xuất UPS sẽ giải thích rõ.

Tuổi Thọ Thiết Kế Pin (Battery Design Life) – Tuổi thọ thiết kế liên quan đến cấu trúc cell pin, được xác định bởi nhà sản xuất UPS và thay đổi tùy theo loại pin. Tuổi thọ thiết kế của pin không thể được đảm bảo hoàn toàn vì chịu ảnh hưởng bởi các yếu tố tuổi thọ sử dụng như môi trường, nhiệt độ, chu kỳ bảo trì, chu kỳ xả và sạc. Pin chất lượng tốt có thể kéo dài 9 đến 10 năm nhưng có thể cần thay thế trong khoảng 6 đến 8 năm.

Tuổi Thọ Sử Dụng Pin (Battery Service Life) – Tuổi thọ sử dụng là yếu tố quan trọng nhất khi lựa chọn pin và phụ thuộc vào điều kiện sử dụng thực tế. Tuổi thọ sử dụng rất quan trọng đối với hệ thống UPS vì nó quyết định thời điểm cần thay pin. Trong các ứng dụng nhạy cảm và quan trọng, pin UPS cần được kiểm tra và giám sát định kỳ.

Các nhà sản xuất UPS làm việc cùng khách hàng để thiết kế hệ thống UPS phù hợp với yêu cầu cụ thể. Vì tuổi thọ pin là yếu tố thiết yếu của hệ thống UPS, nhà sản xuất sẽ trình bày rõ ưu điểm của từng loại pin và mức độ phù hợp với hoạt động của khách hàng.

Pin Axit Chì

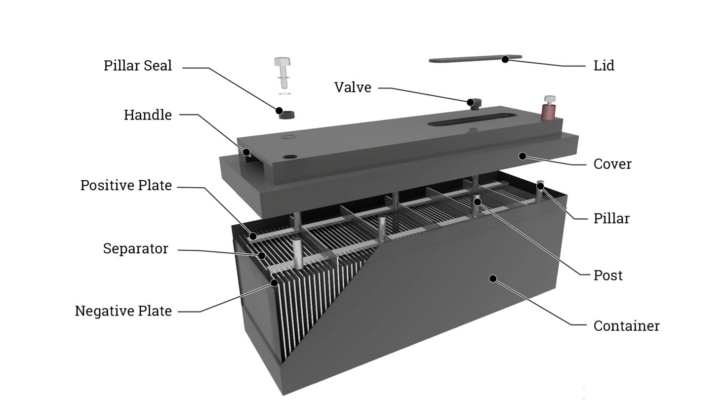

Hai loại pin axit chì là loại điều áp kín (VRLA) và loại thông hơi (VLA), khác nhau về cấu trúc và hiệu suất. Pin VRLA là loại pin được niêm kín bằng polypropylene để ngăn rò rỉ. Chúng có van để xả áp suất khí. Tuổi thọ sử dụng của pin VRLA khoảng năm năm.

Pin VLA thường được đặt trong vỏ trong suốt giúp có thể kiểm tra mức dung dịch điện phân và tình trạng bản cực chì. Chúng có tuổi thọ dài hơn nhiều so với pin VRLA, lên đến 20 năm và có khả năng chống quá sạc. Pin VLA ít được sử dụng do kích thước lớn và chi phí cao. Chúng yêu cầu khu vực lắp đặt đặc biệt và có những rủi ro an toàn đáng kể.

Pin Nickel Cadmium (NiCad)

Pin nickel cadmium gồm các điện cực nickel oxide hydroxide, cadmium kim loại và dung dịch điện phân potassium hydroxide. Chúng rất phổ biến trong các hệ thống nguồn dự phòng khẩn cấp. Pin NiCad có mật độ năng lượng cao, thấp hơn so với các loại pin mới hơn nhưng vẫn có thể lưu trữ lượng năng lượng đáng kể. Chu kỳ tuổi thọ dài của pin NiCad cung cấp khả năng hỗ trợ ổn định cho hệ thống UPS.

Một đặc tính làm tăng tính hữu dụng của pin NiCad là khả năng chống chịu sự thay đổi nhiệt độ, cho phép chúng hoạt động trong môi trường khắc nghiệt. Khả năng sạc nhanh khiến chúng phù hợp cho hệ thống UPS. Pin NiCad có kích thước lớn và cồng kềnh, điều này hạn chế việc sử dụng trong không gian chật hẹp. Ngoài ra, chúng chứa hóa chất độc hại gây lo ngại về an toàn và khiến việc xử lý, tái chế trở nên khó khăn.

Pin Lithium-Ion

Pin lithium-ion nhỏ hơn, nhẹ hơn và có thời gian sạc nhanh nhờ mật độ công suất cao. Chúng có hệ thống giám sát tích hợp kiểm tra từng cell để cung cấp dữ liệu về tình trạng và hiệu suất pin. Pin lithium-ion tạo ra ít nhiệt hơn và có thể hoạt động ở nhiệt độ cao hơn đáng kể mà không cần điều hòa không khí hoặc quạt làm mát. Đây là loại pin UPS mới nhất và có chi phí cao nhất. Pin lithium-ion có tuổi thọ sử dụng dài hơn bất kỳ loại pin nào khác và yêu cầu bảo trì rất ít.

Trong pin lithium-ion, các ion lithium di chuyển giữa cực âm (cathode) và cực dương (anode) khi electron di chuyển theo hướng ngược lại. Sự chuyển động này tạo ra dòng điện. Khi pin sạc, quá trình diễn ra theo chiều ngược lại, trong đó ion lithium được giải phóng từ cathode và được anode tiếp nhận. Mặc dù pin lithium-ion có thể sử dụng nhiều vật liệu khác nhau cho điện cực, sự kết hợp phổ biến nhất là lithium cobalt oxide cho cathode và graphite cho anode.

Các Yếu Tố Ảnh Hưởng Đến Tuổi Thọ Pin

Mặc dù pin UPS có thể ổn định và bền, chúng vẫn chịu ảnh hưởng bởi các yếu tố bên ngoài làm giảm tuổi thọ sử dụng và dẫn đến hư hỏng. Pin được quảng cáo có tuổi thọ 5 năm thường được thay sau hai hoặc ba năm sử dụng. Việc hiểu rõ các yếu tố làm giảm tuổi thọ pin giúp đảm bảo hiệu suất của UPS.

• Nhiệt Độ – Giống như nhiều loại thiết bị khác, nhiệt độ môi trường là nguyên nhân phổ biến nhất gây hỏng pin. Nhiệt độ cao làm tăng tốc phản ứng hóa học và tăng mất nước cũng như ăn mòn. Quy tắc chung là tuổi thọ giảm 50% cho mỗi 10°C (50°F) tăng thêm so với nhiệt độ khuyến nghị của pin.
• Tần Suất Xả – Sau khi UPS hoạt động khi mất điện, pin sẽ được sạc lại, gọi là chu kỳ xả và sạc. Tất cả pin UPS được thiết kế cho số chu kỳ xả và sạc nhất định. Số chu kỳ pin thực hiện sẽ làm giảm dung lượng tùy theo độ sâu xả, trong đó pin xả ít sẽ có tuổi thọ dài hơn pin xả sâu hoàn toàn.
• Điện Áp Hoạt Động – Pin UPS có mức điện áp sạc quy định. Sạc vượt quá mức này sẽ gây hư hỏng và giảm tuổi thọ. Quá sạc tạo ra khí hydro và oxy quá mức gây khô bên trong hoặc hiện tượng runaway nhiệt. Ngược lại, sạc thiếu gây hình thành tinh thể sulfate trên bản cực pin, làm cứng và hư hỏng pin.
• Dòng Ripple AC – Dòng ripple AC do bộ chỉnh lưu, bộ sạc hoặc bộ nghịch lưu tạo ra gây quá nhiệt trong UPS, làm tăng tốc suy giảm cực pin và hỏng pin. Dòng ripple là dạng sóng không hình sin do sự triệt tiêu không hoàn toàn của dạng sóng xoay chiều.
• Pin Bị Để Xả Cạn – Pin bị để ở mức 0% sau khi xả có thể bị hư hỏng nếu không được sạc lại. Đây là một trong những nguyên nhân gây sulfation, làm pin không thể sạc lại.
• Ứng Dụng Pin – Các loại pin khác nhau được thiết kế cho các ứng dụng khác nhau. Pin cho hệ thống UPS cung cấp điện áp cao trong thời gian ngắn, thường chỉ vài phút. Các loại pin khác có thể cung cấp điện trong nhiều giờ và hoạt động độc lập. Nếu sử dụng pin có thời gian hoạt động dài trong hệ thống UPS, chúng sẽ không hoạt động tốt bằng loại pin được thiết kế riêng cho mục đích này.

Ứng Dụng Thực Tế Của UPS

Nhiều người không nhận ra vai trò quan trọng mà bộ lưu điện (UPS) đóng trong cuộc sống hằng ngày. Danh sách các ứng dụng là vô tận, bao gồm lĩnh vực thương mại, dân dụng và công nghiệp. Hệ thống UPS được lắp đặt để đảm bảo nguồn điện liên tục cho các chức năng quan trọng khi có sự thay đổi trong lưới điện hoặc khi mất điện.

Viễn Thông
Vài năm trước, một công ty viễn thông đã mất nguồn điện do một cơn bão nghiêm trọng. Hậu quả của tình huống này có thể dẫn đến mất dữ liệu quan trọng và gián đoạn thảm khốc đối với dịch vụ và hoạt động. Nhận thức rõ thiệt hại có thể xảy ra, công ty đã lắp đặt một hệ thống UPS mạnh mẽ có thể chuyển đổi liền mạch sang nguồn dự phòng mà không làm gián đoạn yêu cầu của khách hàng. Như thường thấy với hệ thống UPS, hệ thống của công ty viễn thông vẫn hoạt động cho đến khi máy phát điện dự phòng được khởi động. Việc lắp đặt UPS đã giúp công ty tránh được những thiệt hại do sự cố hệ thống gây ra.

Cơ Sở Y Tế
Các cơ sở y tế phụ thuộc vào thiết bị công nghệ và máy móc hiện đại để cung cấp dịch vụ chăm sóc sức khỏe chất lượng cao. Sự cố của các hệ thống này có thể đe dọa tính mạng, do đó cần có hệ thống dự phòng để bảo vệ bệnh nhân. Trong môi trường chăm sóc đặc biệt, hệ thống UPS là tuyến phòng thủ đầu tiên chống lại dao động điện áp, gián đoạn nguồn điện và góp phần cứu sống bệnh nhân.

Việc tích hợp hệ thống UPS vào nguồn điện của cơ sở y tế đảm bảo giải pháp liên tục, đáng tin cậy lâu dài để bảo vệ các thiết bị điện tử nhạy cảm như thiết bị tim mạch, vốn có thể bị lỗi khi hệ thống điện gặp sự cố. Một nghiên cứu được thực hiện từ năm 2018 đến 2020 cho thấy có hơn 230.000 sự cố mất điện tại Hoa Kỳ kéo dài hơn một giờ, trong đó một số kéo dài tám giờ hoặc hơn. Hệ thống UPS đáng tin cậy giúp đảm bảo an toàn cho bệnh nhân và thiết bị nhạy cảm.

Trung Tâm Dữ Liệu
Công nghệ hiện đại đã cải thiện độ tin cậy của lưới điện, nhưng vẫn có những trường hợp hệ thống bị lỗi. Nguồn điện dự phòng cho trung tâm dữ liệu là điều bắt buộc và phải đáp ứng nhanh, mạnh, có khả năng mở rộng và hiệu quả về năng lượng cũng như chi phí. Bất kỳ dao động điện nào đối với trung tâm dữ liệu đều có thể gây ảnh hưởng nghiêm trọng đến nhà cung cấp dữ liệu, đó là lý do các trung tâm dữ liệu phụ thuộc vào hệ thống UPS có khả năng mở rộng được thiết kế riêng. Vì bất kỳ sự gián đoạn điện nào cũng có thể gây hậu quả nghiêm trọng, hệ thống UPS trung tâm dữ liệu cung cấp lượng điện chính xác trong vòng mili giây khi mất điện.

Nhu cầu về hệ thống UPS có khả năng mở rộng cho trung tâm dữ liệu cho phép hệ thống phát triển và điều chỉnh theo thay đổi nhu cầu. Hệ thống UPS dự phòng cần phát triển và thay đổi nhanh để đáp ứng yêu cầu thời gian hoạt động liên tục và tránh lãng phí năng lượng khi tải máy chủ tăng. Giống như mọi lĩnh vực kinh doanh, thời gian ngừng hoạt động của trung tâm dữ liệu có thể phá hủy danh tiếng và gây tổn thất tài chính do chi phí bảo trì và vận hành. Hệ thống UPS là giải pháp đáng tin cậy và hiệu quả chi phí để tránh các vấn đề này.

Tự Động Hóa Công Nghiệp
Như mọi người trong lĩnh vực sản xuất đều biết, tự động hóa đang trở thành nền tảng của ngành công nghiệp hiện đại. Đây là phương pháp trung tâm để sản xuất các sản phẩm ngày nay. Thành công của sản xuất phụ thuộc vào dữ liệu đáng tin cậy và nguồn điện ổn định. Hệ thống UPS cấp công nghiệp được thiết kế để hỗ trợ các ứng dụng tải nặng. Chúng có thể chịu được mọi điều kiện, bao gồm dao động nhiệt độ, bụi và rung động, trong khi cung cấp điện cho các hệ thống quan trọng.

Chất lượng điện, sụt áp, xung điện và biến động tần số là hiện tượng phổ biến, bất kể lưới điện hiện đại hiệu quả đến đâu. Tất cả các dạng mất điện, dù rất ngắn, đều có thể làm gián đoạn sản xuất, gây hư hỏng máy móc hoặc làm lỗi logic điều khiển. Việc lắp đặt UPS cung cấp thời gian để chuyển đổi nguồn điện từ lưới sang máy phát dự phòng một cách trơn tru mà không gây hư hỏng hoặc thời gian ngừng hoạt động.

Các Loại Sự Cố Nguồn Điện

Khi xảy ra sự cố mất điện, dòng điện hoặc dạng sóng điện sẽ thay đổi khỏi trạng thái hoạt động bình thường thành trạng thái sai lệch, tùy theo loại sự cố nguồn điện. Mặc dù dạng sự cố phổ biến nhất là mất điện hoàn toàn (blackout), vẫn có nhiều dạng khác thường gặp hơn gây ra dòng điện hoặc dạng sóng bất thường.

Tăng Áp Hoặc Xung Điện (Power Surges hoặc Spikes)
Trong hiện tượng tăng áp, điện áp tăng đột ngột lên mức cao hơn nhiều so với bình thường. Tăng áp gây quá tải làm hư hỏng thiết bị điện tử do quá nhiệt các linh kiện bên trong. Chúng xảy ra vì nhiều nguyên nhân như chuyển mạch lưới điện, sự cố máy biến áp hoặc sét đánh. Hệ thống UPS phản ứng với tăng áp tương tự như khi mất điện bằng cách chuyển sang nguồn pin để bảo vệ thiết bị nhạy cảm. Phản ứng này cần thiết vì nguồn điện lưới dễ bị ảnh hưởng bởi các nhiễu gây hư hỏng.

Sụt Áp Kéo Dài (Brownout)
Brownout là hiện tượng giảm điện áp trong thời gian dài. Chúng giống sụt áp (sag) nhưng kéo dài hơn và nghiêm trọng hơn. Brownout xảy ra khi nguồn chính không đáp ứng được nhu cầu tải, khiến nhà cung cấp điện giảm điện áp lưới. Tùy tình huống, brownout có thể kéo dài nhiều giờ. Mục đích chính là giảm áp lực lên nguồn điện và tránh mất điện hoàn toàn.

Sụt Áp Ngắn Hạn (Sag)
Sag là hiện tượng giảm điện áp nguồn chính trong vài chu kỳ. Chúng do các xung âm gây ra nhưng kéo dài lâu hơn. Sag xảy ra phổ biến khi khởi động tải lớn. Nếu điện áp giảm quá thấp, sag có thể làm máy tính tắt. Mức giảm điện áp của sag là 10% hoặc hơn so với điện áp danh định. Nếu sag đủ thấp, nó có thể khiến thiết bị xử lý dữ liệu và thoại bị lỗi hoặc khởi động lại. Trong thời gian sag, bộ nguồn (PSU) sẽ hút dòng lớn hơn, gây thêm áp lực lên linh kiện và tăng nhiệt.

Quá Áp (Over Voltage)
Quá áp xảy ra khi điện áp trong mạch vượt mức bình thường, gây hư hỏng linh kiện. Mỗi mạch và phần tử mạch đều có giới hạn thiết kế. Khi điện áp vượt giới hạn đó, mạch đang bị quá áp. Thời gian quá áp có thể ngắn hoặc kéo dài. Nguyên nhân gồm sét đánh, xung chuyển mạch hoặc lỗi nguồn chính. Hậu quả có thể từ phá hủy cách điện đến hư hỏng thiết bị nhạy cảm.

Méo Hài (Harmonic Distortion)
Méo hài do tải phi tuyến gây ra khi hút dòng đỉnh từ nguồn chính. Chúng được tạo bởi bộ chỉnh lưu, bộ nguồn chuyển mạch và máy quay, bao gồm máy tính, máy photocopy, máy in laser và động cơ biến tần. Méo hài làm tăng dòng điện, tăng nhiệt độ và gây hỏng linh kiện do quá nhiệt.

Nhiễu Điện (Electrical Noise)
Nhiễu điện là tín hiệu điện không mong muốn xâm nhập vào mạch. Chúng xảy ra trong mạch nguồn và mạch tín hiệu, làm gián đoạn tín hiệu. Mạch dữ liệu và tín hiệu dễ bị ảnh hưởng nhất do tốc độ hoạt động cao và mức điện áp thấp. Khi điện áp tín hiệu càng thấp, khả năng chịu nhiễu càng kém. Tỷ lệ tín hiệu trên nhiễu (SNR) cho biết mức nhiễu mà mạch có thể chịu trước khi tín hiệu hợp lệ bị sai lệch.

Mất Điện Hoàn Toàn (Blackout)
Blackout là sự cố mất điện hoàn toàn của nguồn chính, làm ngừng mọi hoạt động của hệ thống mà không có cảnh báo trước, kéo dài lâu và thường do thời tiết khắc nghiệt hoặc sự cố thiết bị nghiêm trọng. Đây là sự cố lớn làm gián đoạn hoạt động làm việc và sinh hoạt xã hội. Ngoài sự bất tiện, blackout còn nguy hiểm vì làm gián đoạn thiết bị y tế, ngừng tiện ích công cộng và gây hư hỏng hệ thống máy tính và CNTT.

Không giống các sự cố điện khác, blackout ảnh hưởng đến khu vực rộng lớn và có nhiều nguyên nhân, trong đó gió mạnh và bão lớn là phổ biến nhất. Các nguyên nhân khác gồm tai nạn trên lưới điện như cột điện, đường dây bị đổ hoặc khi quá nhiều thiết bị công suất lớn hoạt động cùng lúc. Mức độ nguy hiểm của blackout còn do thời gian khắc phục lâu, gây khó khăn cho sinh hoạt và công việc.

Các Quy Định Liên Quan Đến Hệ Thống UPS

Các quy định đối với bộ lưu điện (UPS) có nhiều hình thức và bao gồm tuân thủ tương thích điện từ (EMC), tiêu chuẩn hiệu suất và các giới hạn về ảnh hưởng của UPS lên lưới điện. Đối với hệ thống UPS sử dụng pin axit chì, có một bộ quy định riêng liên quan đến lựa chọn, vận hành an toàn, thử nghiệm, bảo trì và thay thế. Các quy định giám sát khác bao gồm lắp đặt UPS, tiêu chuẩn bảo vệ môi trường, quy định đi dây, liên kết đẳng thế và nối đất.

UPS phải tuân thủ các chỉ thị điện áp thấp và EMC liên quan. Tiêu chuẩn UPS EN62040 hoặc tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế IEC62040 áp dụng cho UPS di động, cố định, cắm rời và lắp đặt vĩnh viễn. Các cấu trúc UPS được đề cập trong EN62040 gồm offline – VFD, line interactive – VI và online – VFI.

Việc thử nghiệm UPS được chia thành hai loại môi trường là môi trường thứ nhất và môi trường thứ hai. Môi trường thứ nhất áp dụng cho UPS sử dụng trong gia đình, thương mại và công nghiệp nhẹ, trong khi môi trường thứ hai áp dụng cho công nghiệp nhẹ và khu vực công nghiệp nặng hơn.

EN60240 – IEC60240
Ba phần của EN60240 gồm yêu cầu chung và an toàn, tương thích điện từ và yêu cầu hiệu suất và thử nghiệm.

EN 62040-1:2008 – Khuyến Nghị Chung Và An Toàn
Các khuyến nghị chung và an toàn liên quan đến thiết bị lưu trữ điện trong liên kết DC và được sử dụng kết hợp với EN60950 về an toàn thiết bị công nghệ thông tin bao gồm thiết bị điện văn phòng, đây là tài liệu tham chiếu (RD). Tiêu chuẩn này quy định chức năng chính của UPS là đảm bảo tính liên tục của nguồn AC và cải thiện chất lượng nguồn điện bằng cách đáp ứng các đặc tính quy định. Tiêu chuẩn này đảm bảo an toàn cho các bộ UPS khi tuân thủ hướng dẫn lắp đặt, vận hành và bảo trì của nhà sản xuất.

EN 62040-2:2006 – Yêu Cầu Tương Thích Điện Từ (EMC)
Tiêu chuẩn EMC này áp dụng cho các UPS đơn lẻ có thể tiếp cận bởi người vận hành và kết nối với lưới điện hạ áp công nghiệp hoặc công cộng. Theo tiêu chuẩn này, UPS đảm bảo mức độ tương thích EMC đủ trong môi trường công cộng và công nghiệp. Tiêu chuẩn cho phép thử nghiệm bao gồm kích thước vật lý và công suất định mức. EN 62040-2:2006 áp dụng cho sản phẩm độc lập không kết nối vào hệ thống lớn hơn.

EN 62040-3:2011 – Phương Pháp Xác Định Hiệu Suất Và Yêu Cầu Thử Nghiệm
EN 62040-3:2011 áp dụng cho UPS di động, cố định và lắp đặt vĩnh viễn cung cấp điện áp đầu ra AC một pha hoặc ba pha nhỏ hơn 1000 VAC và có hệ thống lưu trữ năng lượng kết nối qua liên kết DC. Mục đích của tiêu chuẩn này là đảm bảo độ tinh khiết của nguồn điện AC. Tiêu chuẩn áp dụng cho:

Điện áp đầu ra AC một pha hoặc ba pha, tần số cố định 50/60 Hz
Điện áp đầu vào một pha hoặc ba pha
Thiết bị lưu trữ trong liên kết DC
Điện áp định mức nhỏ hơn 1000 VAC
Thiết bị di động, cố định hoặc lắp đặt cố định
Tiêu chuẩn bao gồm đặc tính thiết bị, phương pháp thử nghiệm và các mức hiệu suất chấp nhận được.

Chứng Nhận Bộ Lưu Điện (UPS)
Mục đích của chứng nhận UPS là xác minh hệ thống UPS đáp ứng tiêu chuẩn hiệu suất, an toàn và độ tin cậy. Chứng nhận UPS được cấp bởi Underwriters Laboratories (UL), CE và Viện Kỹ Sư Điện Và Điện Tử (IEEE). Các tổ chức này chứng nhận rằng UPS cung cấp nguồn điện sạch, ổn định và duy trì hoạt động liên tục khi có gián đoạn hoặc dao động nguồn điện.

UL 1778 (Tiêu Chuẩn Bắc Mỹ)
UL 1778 đảm bảo hệ thống UPS tuân thủ tiêu chuẩn an toàn cháy nổ, cách điện và hiệu suất năng lượng. Đây là yêu cầu cần thiết đối với các doanh nghiệp bán hoặc lắp đặt UPS tại Bắc Mỹ.

IEC 62040-1 (Tiêu Chuẩn Quốc Tế)
IEC 62040-1 có các tiêu chuẩn tương tự UL 1778 nhưng giám sát tuân thủ tại châu Á, châu Âu và các khu vực khác trên thế giới.

Các Hạng Mục Được Kiểm Tra Tuân Thủ

An Toàn Điện
Hệ thống UPS phải được bảo vệ chống quá áp, ngắn mạch và tăng áp, đồng thời có cách điện và cơ chế an toàn dự phòng để đảm bảo nguồn điện ổn định và an toàn.

An Toàn Nhiệt
Lượng điện mà UPS xử lý tạo ra nhiều nhiệt có thể gây hư hỏng và ảnh hưởng hiệu suất. Tiêu chuẩn UL và IEC yêu cầu hệ thống làm mát hiệu quả, thông gió và giám sát nhiệt độ.

An Toàn Cơ Khí
Giống các thiết bị công nghiệp khác, UPS phải được chế tạo để chịu được yêu cầu ứng dụng công nghiệp bao gồm ứng suất cơ học, rung động và va đập.

IEC 62040-1 và UL 1778 quy định bảo vệ chống điện giật, sử dụng vỏ gia cường và vật liệu chống cháy để tăng độ bền và độ chắc chắn của hệ thống.

Bảo Vệ Cháy Nổ Và Môi Trường
Phù hợp với mục tiêu phát triển bền vững của doanh nghiệp hiện đại, thiết bị UPS nên được chế tạo từ vật liệu chống cháy, thân thiện môi trường và có hướng dẫn xử lý thải bỏ nhằm đảm bảo an toàn lâu dài và bảo vệ môi trường.

Tương Lai Của Bộ Lưu Điện (UPS)

Trong thế giới điện tử và thông tin số ngày càng phát triển, nguồn điện đáng tin cậy là điều cần thiết để đảm bảo dịch vụ liên tục và ổn định. Một thiết bị đã trở nên quan trọng đối với sự phát triển công nghệ hiện đại là bộ lưu điện (UPS), đóng vai trò bảo vệ dữ liệu, thiết bị, thiết bị y tế và máy móc. Sự phát triển của ngành công nghiệp và nhu cầu điện năng thay đổi liên tục cùng với nguy cơ mất điện khiến việc sử dụng hệ thống có khả năng phản ứng khi xảy ra sự cố trở nên cần thiết.

Có một số xu hướng liên quan đến tương lai của hệ thống UPS. Khi nhu cầu điện tăng, xuất hiện yêu cầu về các giải pháp nguồn điện thông minh hơn, bền vững hơn và hiệu quả hơn. Các hướng đang được nghiên cứu và thử nghiệm gồm giám sát IoT, nguồn năng lượng tái tạo, hệ thống UPS dạng mô-đun, công nghệ pin tiên tiến và hệ thống UPS chuyên biệt theo ngành.

Internet Vạn Vật (IoT)
Với cảm biến thông minh và kết nối từ xa, hệ thống UPS có thể cung cấp dữ liệu về hiệu suất, tình trạng pin, nhiệt độ, mức tiêu thụ năng lượng và các lỗi tiềm ẩn. IoT cho phép hệ thống UPS phát hiện vấn đề bảo trì và xử lý trước khi gây sự cố. Chẩn đoán và bảo trì tự động có thể được lập trình để đảm bảo hệ thống luôn sẵn sàng. Khi công nghệ AI phát triển, hệ thống IoT sẽ trực quan hơn, cho phép UPS thích ứng với mô hình sử dụng, điều kiện môi trường và yêu cầu vận hành.

Năng Lượng Tái Tạo
Tính bền vững đã trở thành động lực cho các tổ chức trên toàn thế giới. Doanh nghiệp đang chuyển sang năng lượng xanh, yêu cầu hệ thống UPS được thiết kế lại để phù hợp mục tiêu môi trường. Hệ thống UPS thế kỷ 21 đang được phát triển để tích hợp pin mặt trời, tua-bin gió và các nguồn tái tạo khác. Công nghệ lưu trữ năng lượng như pin lithium-ion được sử dụng để lưu trữ năng lượng dư thừa nhằm cung cấp nguồn dự phòng sạch và đáng tin cậy. Kể từ khi xu hướng bền vững phát triển vào cuối thế kỷ 20, các công ty đã nỗ lực giảm dấu chân carbon trong khi vẫn duy trì an ninh năng lượng.

Hệ Thống UPS Mô-Đun
Các bộ UPS thường yêu cầu chi phí đầu tư ban đầu và có công suất cố định, ít linh hoạt khi thay đổi. Xu hướng mới là thiết kế mô-đun, trong đó các thành phần hệ thống có thể thay đổi hoặc hoán đổi khi cần. Hệ thống UPS được thiết kế cho phép người dùng mở rộng bảo vệ nguồn điện theo từng bước nhỏ khi doanh nghiệp phát triển. Kết quả là UPS có thể tăng hoặc giảm công suất, giúp giảm thời gian dừng khi nâng cấp và bảo trì. Giống nhiều lĩnh vực kỹ thuật hiện đại, hệ thống mô-đun giúp tăng hiệu suất năng lượng nhờ lựa chọn công suất phù hợp. Nhu cầu UPS mô-đun chủ yếu đến từ trung tâm dữ liệu, nơi tải thay đổi nhanh. Khả năng bảo trì cũng được đơn giản hóa, cho phép kỹ thuật viên thay thế linh kiện nguồn mà không cần dừng toàn bộ hệ thống.

Công Nghệ Pin
Trái tim của mọi hệ thống UPS là công nghệ pin, trong đó phần lớn UPS sử dụng pin axit chì điều áp kín (VRLA). Mặc dù chi phí hiệu quả, chúng cồng kềnh, tuổi thọ hạn chế và cần thay thế thường xuyên. Những nhược điểm này đã thúc đẩy việc sử dụng pin lithium-ion có tuổi thọ dài hơn, kích thước nhỏ hơn và yêu cầu bảo trì thấp hơn. Chúng có thể hoạt động ở nhiệt độ cao hơn, điều này cần thiết trong môi trường không gian hạn chế.

Một giải pháp pin khác đang được phát triển là pin thể rắn (solid-state), có mật độ năng lượng cao hơn, sạc nhanh hơn và an toàn hơn. Pin thể rắn sử dụng chất điện phân rắn để dẫn ion giữa các điện cực.

UPS Theo Ngành
Mỗi ngành có yêu cầu khác nhau đối với hệ thống UPS. Nhà máy sản xuất có nhu cầu điện lớn và đặc thù hơn so với trung tâm dữ liệu, bệnh viện hoặc viễn thông. Các kỹ sư UPS đang phát triển hệ thống có thể tùy chỉnh theo từng ngành và ứng dụng. Bao gồm hệ thống bền bỉ cho môi trường khắc nghiệt, hệ thống độ tin cậy cao cho y tế và hệ thống hiệu suất cao tối ưu cho máy tính.

Ngành UPS đang phát triển, tiến hóa và thích nghi để đáp ứng nhu cầu thay đổi liên tục của doanh nghiệp hiện đại. Xu hướng kết nối và bền vững cùng với đổi mới công nghệ của nhà sản xuất UPS là động lực cho tương lai của hệ thống UPS.

Kết Luận

Bộ lưu điện (UPS) là nguồn điện dự phòng ngắn hạn cho các hệ thống quan trọng khi mất điện nhằm đảm bảo thiết bị có thể tiếp tục hoạt động hoặc được tắt an toàn.

UPS là thiết bị an toàn được thiết kế để bảo vệ thiết bị khỏi hư hỏng và cung cấp điện cho các thiết bị điện nhạy cảm có thể bị ảnh hưởng khi mất điện.

UPS thường được sử dụng trong các môi trường có hệ thống máy tính, máy chủ dữ liệu và thiết bị quan trọng như thiết bị y tế và hệ thống phòng thí nghiệm.

Năng lượng cho hệ thống UPS được lưu trữ theo nhiều cách khác nhau, trong đó pin sạc là phổ biến nhất. Các thiết bị cơ học tạo năng lượng động học lưu trữ cũng được sử dụng như giải pháp tạm thời khi mất điện.

UPS dùng pin có bộ chỉnh lưu, bộ nghịch lưu, một hoặc nhiều pin, bypass tĩnh và bộ điều khiển, tất cả được kết nối với nguồn điện chính và kích hoạt khi phát hiện dao động điện.

Ba loại hệ thống UPS gồm chuyển đổi đơn, chuyển đổi kép và đa chế độ, còn được gọi là standby, online và line interactive, trong đó đa chế độ là sự kết hợp của hai trong ba loại cơ bản.
