Van bi là một dạng van đóng ngắt được thiết kế để kiểm soát dòng chảy của khí, chất lỏng và hơi trong mạng đường ống. Nó hoạt động bằng cách xoay một viên bi có lỗ ở giữa cho phép hoặc cản trở dòng chảy. Viên bi này được đặt giữa hai đế và được liên kết với cơ cấu vận hành thông qua một trục. Khi tiết diện của lỗ khoan vuông góc với hướng dòng chảy, van sẽ ngăn chặn sự lưu thông của chất lỏng. Ngược lại, khi lỗ khoan thẳng hàng với hướng dòng chảy, nó cho phép chất lỏng đi qua, với lưu lượng được xác định bởi diện tích lỗ khoan tiếp xúc.

Van bi thuộc loại van xoay 90 độ, bao gồm cả van nút và van bướm . Các van này có thể được vận hành bằng tay hoặc thông qua bộ truyền động. Phương pháp cơ bản nhất để vận hành van bi là sử dụng cờ lê hoặc cần gạt mà người vận hành xoay bằng tay. Tác dụng mô-men xoắn sẽ làm xoay cần gạt 90 độ, theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ, để mở hoặc đóng van. Cần gạt song song với đường ống cho biết van đang mở, trong khi cần gạt vuông góc với đường ống cho biết van đang đóng.

Van bi có nhiều kiểu dáng và tính năng khác nhau, đáp ứng nhiều nhu cầu công nghiệp. Tiêu chuẩn và thông số kỹ thuật của các loại van này thay đổi tùy thuộc vào ngành công nghiệp cụ thể mà chúng phục vụ.

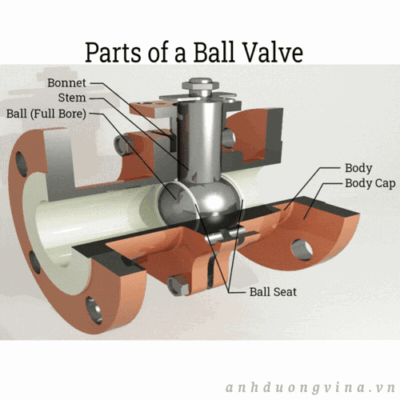

Các bộ phận của van bi là gì?

Van bi là một bộ phận quan trọng trong hệ thống điều khiển lưu lượng, cung cấp chức năng đóng ngắt nhanh chóng và đáng tin cậy trong nhiều ngành công nghiệp như dầu khí, hóa dầu, xử lý nước, HVAC và sản xuất. Van bi bao gồm các bộ phận bên trong và bên ngoài thiết yếu, mỗi bộ phận được thiết kế để tối ưu hóa hiệu suất, độ bền và khả năng cách ly chất lỏng của van. Hiểu rõ chức năng và cấu trúc của các bộ phận van bi này là điều cơ bản để lựa chọn, vận hành và bảo trì van trong cả hệ thống điều khiển quy trình thủ công và tự động.

Vỏ van

Vỏ van, hay thân van, bao bọc tất cả các bộ phận bên trong của van bi. Nó tạo ra một môi trường kín, an toàn cho quả bi, đảm bảo kiểm soát chính xác lưu lượng chất lỏng chảy qua van. Thông thường, vỏ van bao gồm các cổng đầu vào và đầu ra để kết nối đường ống. Nó được chế tạo từ các vật liệu bền như kim loại, nhựa nhiệt dẻo hoặc kim loại lót nhựa nhiệt dẻo để bảo vệ các bộ phận bên trong, đảm bảo tuổi thọ và độ tin cậy của van trong nhiều môi trường công nghiệp khác nhau. Thiết kế thân van có thể khác nhau, bao gồm cấu trúc một mảnh, hai mảnh hoặc ba mảnh, mỗi loại đều có những ưu điểm riêng biệt về bảo trì và yêu cầu ứng dụng.

Bi

Bên trong van bi là một hình cầu có lỗ ở giữa, được gọi là lỗ khoan. Lỗ khoan đóng vai trò là đường dẫn cho dòng chảy chất lỏng khi nó thẳng hàng với đường dẫn dòng chảy của van. Nếu lỗ khoan vuông góc với hướng dòng chảy, nó sẽ hạn chế dòng chảy. Van bi có thể có bi đặc hoặc bi rỗng. Bi đặc duy trì đường kính lỗ mở không đổi, thúc đẩy dòng chảy chất lỏng trơn tru và ổn định. Ngược lại, bi rỗng, với khoang bên trong, cho phép tốc độ dòng chảy cao hơn nhưng có thể tạo ra sự nhiễu loạn và tăng vận tốc. Bi rỗng thường nhẹ hơn và tiết kiệm chi phí hơn so với bi đặc. Van bi có đường kính lỗ đầy đủ và đường kính lỗ thu hẹp là những lựa chọn thiết kế phổ biến, ảnh hưởng đến hiệu suất dòng chảy và độ sụt áp qua van.

Trục

Trục nối quả cầu với cơ cấu điều khiển, cho phép quả cầu quay. Sự quay này giúp căn chỉnh quả cầu với đường dẫn dòng chảy để cho phép chất lỏng đi qua hoặc đặt nó vuông góc để chặn dòng chảy. Trục bao gồm các vòng đệm như vòng chữ O và vòng đệm kín để ngăn chất lỏng rò rỉ xung quanh trục. Nó phải đủ chắc chắn để chịu được điều kiện áp suất và nhiệt độ của hệ thống. Trục có thể được vận hành bằng tay thông qua cần gạt hoặc tay quay, hoặc có thể được điều khiển bằng điện, khí nén hoặc thủy lực. Thiết kế trục hiệu suất cao góp phần tăng cường khả năng làm kín và chống ăn mòn, đặc biệt trong các ứng dụng quy trình quan trọng.

Ca bô

Nắp van kéo dài từ thân van và bao bọc trục cùng gioăng làm kín, đặc biệt trong các ứng dụng áp suất và nhiệt độ cao. Nó có thể được hàn hoặc bắt vít vào thân van và thường được chế tạo từ kim loại chắc chắn. Nắp van che chắn kết nối trục với cơ cấu điều khiển bên ngoài và có thể tháo rời hoặc liền khối với thân van, tùy thuộc vào thiết kế. Một số van bi tiên tiến có thiết kế trục chống bung và nắp van giảm áp để tăng thêm độ an toàn và tuân thủ các tiêu chuẩn nghiêm ngặt của ngành.

Vòng đệm

Van bi có hai vòng đệm, thường được làm từ các vật liệu mềm như PTFE (Teflon) hoặc chất đàn hồi. Các vòng đệm này tạo ra một lớp bịt kín chặt chẽ xung quanh quả bi khi van đóng, ngăn ngừa rò rỉ bằng cách tạo ra một rào cản giữa quả bi và thân van. Vòng đệm phía thượng lưu bịt kín chống lại áp suất, trong khi vòng đệm phía hạ lưu ngăn ngừa rò rỉ ra môi trường. Vòng đệm của van bi hiệu suất cao cũng có thể sử dụng các vật liệu được gia cường—như PEEK, than chì hoặc kim loại—để tăng cường khả năng chống chịu hóa chất và nhiệt độ, làm cho chúng phù hợp với các môi chất ăn mòn trong các ứng dụng van công nghiệp, hóa chất và dầu khí.

Gioăng, vòng đệm và vật liệu đóng gói

Khả năng làm kín hiệu quả là yếu tố then chốt cho hoạt động đáng tin cậy của van. Van bi tích hợp nhiều loại gioăng, vòng đệm và miếng đệm – được làm từ các vật liệu như PTFE, cao su hoặc than chì – để ngăn ngừa rò rỉ giữa bề mặt bên trong và bên ngoài. Gioăng trục van giúp giảm thiểu khí thải và đảm bảo van đáp ứng các tiêu chuẩn quy định về an toàn và bảo vệ môi trường. Khi lựa chọn van bi cho việc điều khiển quy trình quan trọng hoặc môi chất nguy hiểm, chất lượng và loại vật liệu làm kín là những yếu tố quan trọng cần xem xét cho hoạt động lâu dài.

Bộ truyền động điện

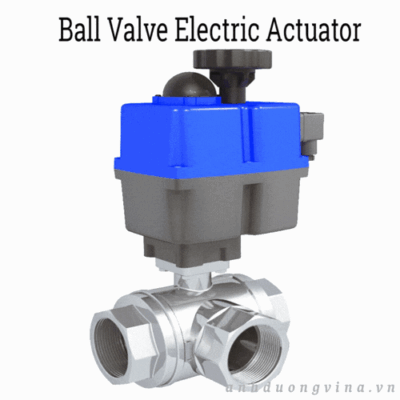

Bộ truyền động điện, hay bộ truyền động có động cơ, cho phép điều khiển từ xa van bi và lý tưởng cho những trường hợp không thể vận hành bằng tay. Các bộ truyền động này có thể được thiết kế dưới dạng xoay một phần tư vòng hoặc xoay nhiều vòng. Bộ truyền động xoay một phần tư vòng phù hợp với các van có thể mở hoặc đóng hoàn toàn, trong khi bộ truyền động xoay nhiều vòng cung cấp nhiều vòng quay để điều khiển tinh tế hơn.

Cốt lõi của một bộ truyền động điện là động cơ điện, dẫn động hệ thống bánh răng với nhiều dải mô-men xoắn khác nhau. Hệ thống bánh răng này kết nối với bộ truyền động đầu ra để vận hành van. Tất cả các bộ phận được đặt trong một vỏ kín, chống thấm nước. Bộ truyền động điện được điều khiển từ xa và có thể bao gồm các tính năng như thời gian chu kỳ điều chỉnh được, chu kỳ làm việc, và thậm chí cả kết nối mạng hoặc bus dữ liệu để tăng cường chức năng.

Bên cạnh các bộ truyền động điện, còn có các bộ truyền động khí nén với chức năng tương tự. Chúng hoạt động dựa trên nguồn khí nén, điều này có thể hạn chế tính ứng dụng của chúng so với bộ truyền động điện. Mặc dù bộ truyền động điện thường đắt hơn, nhưng chúng lại linh hoạt hơn và có thể được ứng dụng trong nhiều lĩnh vực hơn. Việc lựa chọn giữa các loại bộ truyền động phụ thuộc vào mô-men xoắn yêu cầu, tần số chu kỳ, khả năng tích hợp hệ thống điều khiển và cơ sở hạ tầng tại công trường.

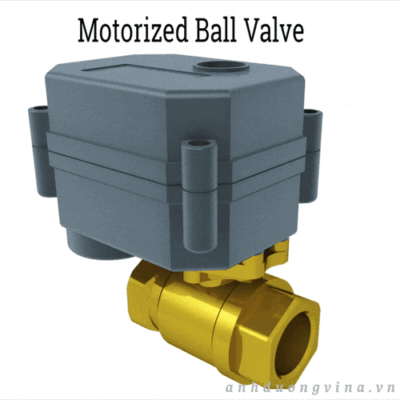

Van bi điều khiển bằng động cơ

Van bi điều khiển bằng động cơ điện cung cấp khả năng điều khiển tự động bằng cách sử dụng động cơ điện để mở hoặc đóng van. Các van này có một bộ truyền động điện được gắn vào thân van, quay 90° để điều khiển vị trí của van. Bộ truyền động phản hồi các tín hiệu điện quyết định xem van nên được mở hay đóng. Các van bi tự động này cung cấp khả năng điều khiển lưu lượng chính xác và thường được tích hợp vào PLC (Bộ điều khiển logic lập trình) hoặc các hệ thống tự động hóa quy trình để giám sát và quản lý từ xa.

Đối với các ứng dụng yêu cầu định vị van chính xác dựa trên điều kiện dòng chảy, có thể sử dụng cảm biến vị trí kỹ thuật số. Cảm biến này, kết hợp với bộ vi xử lý, so sánh vị trí van thực tế với vị trí mong muốn bằng cách sử dụng phản hồi từ hệ thống đầu ra. Bộ truyền động sẽ điều chỉnh tương ứng để phù hợp với tín hiệu đầu vào. Các tùy chọn phản hồi nâng cao như đầu vào tương tự 4-20 mA, công tắc giới hạn hoặc giao thức truyền thông Modbus đều có sẵn để tích hợp liền mạch vào mạng tự động hóa công nghiệp.

Van bi điều khiển bằng động cơ thường được sử dụng ở những vị trí xa xôi để kiểm soát dòng chảy vật liệu. Chúng được thiết kế để phù hợp với nhiều ứng dụng khác nhau và có thể được đặt ở khoảng cách đáng kể so với điểm điều khiển. Những van này cung cấp một giải pháp thiết thực và hiệu quả cho việc điều khiển van, giúp giảm đáng kể nhân công và nâng cao quy trình xử lý vật liệu. Tính linh hoạt của chúng làm cho chúng phù hợp với hệ thống HVAC, xử lý nước, chế biến hóa chất và hệ thống tưới tự động, nơi độ tin cậy và thời gian phản hồi nhanh là rất cần thiết.

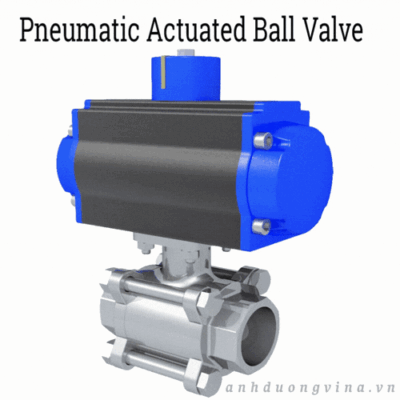

Van bi khí nén hoặc điều khiển bằng khí nén

Van bi khí nén hoạt động tương tự như van bi điện nhưng sử dụng khí nén để điều khiển. Các van này có một vỏ với các piston nằm ngang được kết nối với cơ cấu bánh răng và thanh răng, chuyển đổi chuyển động tuyến tính của piston thành chuyển động quay. Các piston được dẫn động bằng khí nén, làm cho hệ thống đơn giản, đáng tin cậy và tiết kiệm chi phí hơn so với van bi điện. Van bi khí nén được đánh giá cao nhờ khả năng hoạt động nhanh, chống cháy nổ và phù hợp với môi trường nguy hiểm hoặc vùng sâu vùng xa, nơi không có điện hoặc điện không an toàn để sử dụng.

Giống như hệ thống truyền động điện, truyền động khí nén cũng có các giá đỡ chuyên dụng để dễ dàng lắp đặt van. Chúng hoạt động bằng cách nhận các luồng khí được điều khiển. Một nam châm điện, được gắn trên bộ truyền động và kết nối thông qua đường dẫn khí, được cấp điện bởi dòng điện. Dòng điện này di chuyển một pít tông để mở các cổng trên bộ truyền động, cho phép khí nén tác động lên van. Van điều khiển khí nén thường có tính năng hoạt động an toàn (mở khi hỏng hoặc đóng khi hỏng) tùy thuộc vào yêu cầu an toàn của quy trình.

Van bi điều khiển bằng khí nén có các tính năng tương tự như van điều khiển bằng điện, bao gồm bộ định vị, công tắc giới hạn, cơ cấu bánh răng và điều khiển tốc độ. Mặc dù bộ truyền động khí nén mạnh mẽ và đáng tin cậy, nhưng chúng yêu cầu phải ở gần nguồn cung cấp khí nén, do đó phù hợp với môi trường có sẵn khí nén. Chúng thường được sử dụng trong ngành chế biến thực phẩm, dược phẩm, khai thác mỏ và hóa chất, nơi độ tin cậy và thời gian hoạt động của hệ thống là tối quan trọng.



Các phụ kiện và lưu ý khác cho van bi

Tùy thuộc vào ứng dụng và mức độ tự động hóa quy trình, van bi cũng có thể được trang bị thêm các phụ kiện như thiết bị khóa, tính năng ngắt khẩn cấp, chứng nhận chống cháy, thiết bị chống tĩnh điện và áo gia nhiệt cho điều kiện nhiệt độ khắc nghiệt. Việc lựa chọn công nghệ van, vật liệu thân và đế van, và loại bộ truyền động phù hợp là rất quan trọng để tối ưu hóa việc kiểm soát lưu lượng, giảm thiểu thời gian ngừng hoạt động và tuân thủ các tiêu chuẩn hoặc chứng nhận cụ thể của ngành. Tham khảo ý kiến ​​của các nhà sản xuất hoặc nhà cung cấp van có kinh nghiệm sẽ đảm bảo bạn nhận được bộ van bi lý tưởng cho các yêu cầu hệ thống của mình.

Các loại van bi khác nhau?

Van bi là thiết bị điều khiển lưu lượng thiết yếu được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm dầu khí, chế biến hóa chất, xử lý nước, thực phẩm và đồ uống, dược phẩm, sản xuất điện và hệ thống HVAC. Van bi có thể được phân loại dựa trên cấu tạo vỏ, thiết kế bi và hình dạng lỗ, cũng như các tính năng chuyên biệt cho từng ứng dụng. Hiểu rõ các loại van bi khác nhau giúp người mua và kỹ sư lựa chọn giải pháp van công nghiệp phù hợp cho hệ thống xử lý chất lỏng, nhu cầu tự động hóa quy trình và hệ thống đường ống của họ.

Van bi nguyên khối

Van bi nguyên khối có thân đúc liền khối bao bọc tất cả các bộ phận bên trong, giảm thiểu nguy cơ rò rỉ chất lỏng. Loại van này tiết kiệm chi phí nhất và thường có đường kính lỗ nhỏ hơn. Van bi nguyên khối hàn phổ biến nhưng không được thiết kế để tháo rời, do đó không phù hợp với các ứng dụng cần vệ sinh hoặc sửa chữa. Chúng được sử dụng tốt nhất trong môi trường có sự tích tụ hạt tối thiểu và vệ sinh không phải là mối quan tâm hàng đầu. Ngược lại, van bi nguyên khối ren có thể được làm sạch, bảo dưỡng và sửa chữa, mặc dù việc tháo rời đòi hỏi các dụng cụ chuyên dụng. Van bi nguyên khối lý tưởng cho đường ống nước, hệ thống đường ống công nghiệp áp suất thấp và không quan trọng, và các ứng dụng đóng ngắt đơn giản, nơi độ tin cậy và tính kinh tế đều được ưu tiên.



Van bi thân tách rời

Van bi thân tách rời được thiết kế với phần thân được lắp ráp xung quanh quả bi. Các van này có thể được phân loại thành cấu hình hai mảnh hoặc ba mảnh, cung cấp các tùy chọn cho việc bảo trì, sửa chữa và thay thế trong các hệ thống đường ống khác nhau. Thiết kế thân tách rời phổ biến trong các hệ thống xử lý công nghiệp đòi hỏi việc làm sạch và bảo trì trực tuyến thường xuyên hơn.

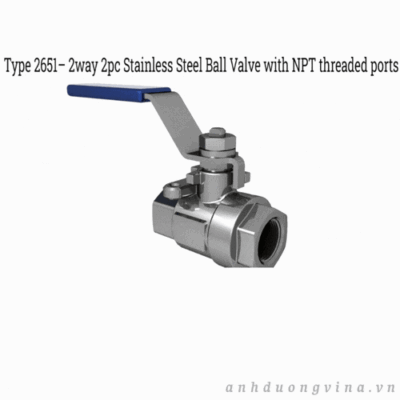

Van bi hai mảnh

Van bi hai mảnh có vỏ được chia thành hai phần lắp ráp với nhau. Một phần chứa bi và cung cấp kết nối ở một đầu, trong khi phần còn lại chứa các bộ phận bên trong và kết nối ở đầu đối diện. Thiết kế này là phổ biến nhất trong các loại van bi. Mặc dù hai phần có thể được tách rời để vệ sinh, bảo trì và kiểm tra, nhưng quá trình này yêu cầu phải tháo van ra khỏi đường ống. Loại van này rất phù hợp cho các ứng dụng trong chế biến hóa chất, phân phối nước uống và đường ống dẫn dầu khí, nơi cần khả năng đóng ngắt mạnh mẽ và bảo trì định kỳ.

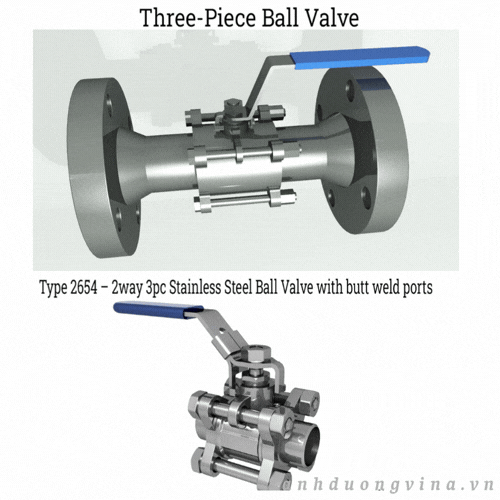

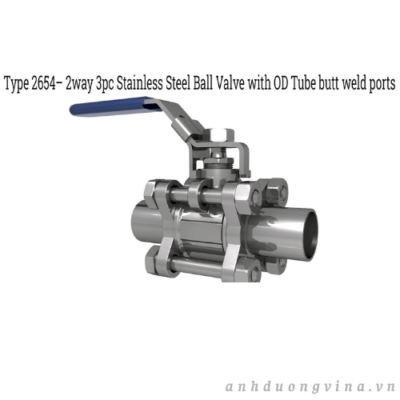

Van bi ba mảnh

Van bi ba mảnh bao gồm một vỏ van bao quanh các bộ phận bên trong, các phần vỏ van được nối và cố định bằng bu lông ở mỗi đầu. Các đầu này thường được ren hoặc hàn vào đường ống chính.

Van bi ba mảnh lý tưởng cho các ứng dụng yêu cầu vệ sinh và bảo trì dễ dàng. Thiết kế cho phép thay thế gioăng và vòng đệm mà không cần tháo toàn bộ van ra khỏi đường ống, điều này đặc biệt có lợi trong các ngành công nghiệp như thực phẩm và đồ uống, dược phẩm, nơi sự sạch sẽ và an toàn sản phẩm là rất quan trọng. Cấu hình này cũng giúp tăng thời gian hoạt động của quy trình, đảm bảo tuân thủ các tiêu chuẩn vệ sinh và được sử dụng rộng rãi trong các hoạt động CIP (làm sạch tại chỗ) và SIP (khử trùng tại chỗ).

Van bi lắp đặt phía trên

Van bi kiểu mở từ trên xuống cho phép tiếp cận các bộ phận bên trong bằng cách tháo nắp van. Thiết kế này tạo điều kiện thuận lợi cho các hoạt động bảo trì trực tuyến – chẳng hạn như tháo lắp, làm sạch, kiểm tra và sửa chữa – mà không cần phải tháo van ra khỏi đường ống. Van kiểu mở từ trên xuống được ưa chuộng trong các quy trình áp suất cao và nhiệt độ cao, cũng như các điểm kiểm soát lưu lượng quan trọng trong các ngành công nghiệp như hóa dầu, lọc dầu và năng lượng, nơi khả năng bảo trì nhanh chóng trực tuyến giúp giảm thời gian ngừng hoạt động và rủi ro vận hành.

Thiết kế quả bóng

Van bi nổi

Van bi kiểu quả cầu nổi là một thiết kế phổ biến được sử dụng trong các loại van bi. Trong thiết kế này, quả cầu được treo lơ lửng bên trong van và có thể di chuyển ngang khi van đóng. Nó được đặt giữa hai vòng đệm giữ và nâng đỡ quả cầu. Quả cầu được nối với trục ở một đầu thông qua một rãnh, trong khi đầu kia vẫn tự do. Khi van mở, khớp nối của trục ở phía trên quả cầu giữ cho nó không di chuyển ngang.

Việc làm kín trong van bi nổi hoàn toàn dựa vào áp suất chất lỏng. Khi van hoạt động, áp suất chất lỏng đầu vào đẩy viên bi áp sát vào đế van đầu ra, ngăn chặn bất kỳ sự rò rỉ nào từ thân van. Áp suất chất lỏng tác dụng lên viên bi và đế van cao hơn khi van đóng.

Van bi nổi được biết đến với thiết kế đơn giản và thường được sử dụng trong các đường kính nhỏ hơn để xử lý chất lỏng và khí ở áp suất thấp đến trung bình. Ứng dụng của chúng bị hạn chế bởi khả năng chịu áp suất của gioăng. Ở áp suất cao hơn, gioăng có thể bị biến dạng do lực tác dụng của bi, có khả năng làm giảm khả năng làm kín của van ở áp suất thấp hơn. Ngoài ra, mô-men xoắn cần thiết để quay trục bị ảnh hưởng bởi lực cần thiết để khắc phục áp suất chất lỏng tác dụng lên bi và gioăng. Các ngành công nghiệp phổ biến sử dụng van bi nổi bao gồm cấp nước đô thị, đường ống dẫn khí công nghiệp và tự động hóa quy trình áp suất thấp.

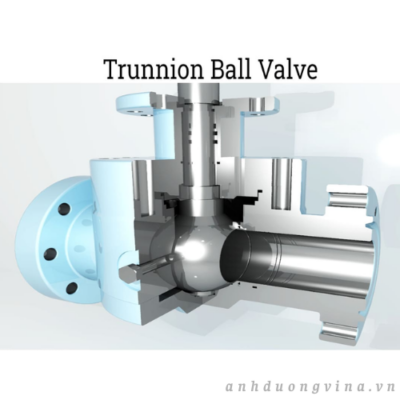

Van bi trục xoay

Trong van bi trục xoay, quả cầu được đỡ bởi một trục phụ ở phía dưới, được gọi là trục xoay. Thiết kế này giúp ổn định quả cầu và hạn chế chuyển động của nó dọc theo trục của van. Chuyển động của quả cầu được điều khiển bởi sự quay của trục van. Van bi trục xoay cũng bao gồm các gioăng lò xo. Áp suất chất lỏng đầu vào nén các lò xo về phía quả cầu, tạo ra một lớp bịt kín chắc chắn.

Van bi trục xoay có nhiều kích cỡ từ nhỏ đến lớn nhưng nhìn chung đắt hơn van bi nổi. Chúng rất phù hợp cho các ứng dụng áp suất cao vì chúng xử lý hiệu quả nhiều mức áp suất khác nhau. Áp suất chất lỏng được phân bổ cho cả trục xoay và lò xo đế van, dẫn đến mô-men xoắn vận hành thấp hơn và cho phép sử dụng các bộ truyền động nhỏ hơn. Van bi trục xoay được ưa chuộng trong các ứng dụng đường ống dẫn dầu khí, hệ thống truyền tải hóa chất áp suất cực cao và trong các quy trình vận hành van tự động, nơi độ tin cậy và mô-men xoắn vận hành tối thiểu là đặc biệt cần thiết.

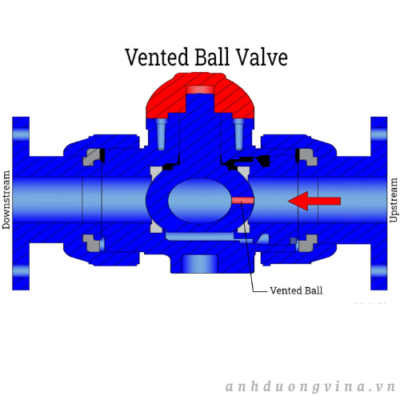

Van bi có lỗ thông hơi

Van bi có lỗ thông hơi hoạt động tương tự như van bi tiêu chuẩn, điểm khác biệt chính là van bi có lỗ thông hơi có các lỗ nhỏ được khoan ở bên cạnh. Khi van đóng, các lỗ này sẽ thẳng hàng với phía đầu ra của van. Mục đích của các lỗ khoan này là để giải phóng khí bị kẹt có thể tích tụ và tạo ra áp suất bên trong. Tính năng này giúp ngăn ngừa rò rỉ, hỏng van và nguy cơ cháy nổ.

Van bi có lỗ thông hơi thường được sử dụng trong các ứng dụng liên quan đến hệ thống khí nén, xử lý nhiệt độ cực thấp, xử lý khí LNG và khí công nghiệp, và chứa các chất lỏng dễ bay hơi. Chúng đôi khi được gọi là “van nhiệt độ cực thấp” do hiệu quả hoạt động trong môi trường nhiệt độ cực thấp. Thiết kế có lỗ thông hơi đặc biệt quan trọng đối với sự an toàn trong các bể chứa, bình chứa và đường ống, nơi mà sự tích tụ áp suất có thể không được phát hiện.



Thông số đường kính lỗ

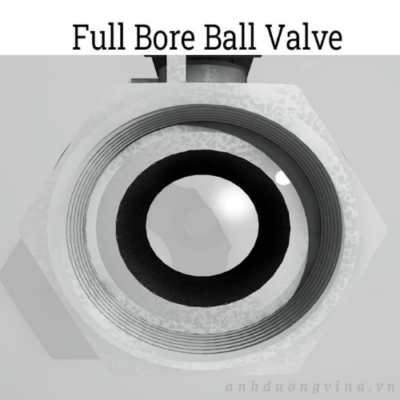

Van bi đường kính lớn

Van bi toàn đường kính có đường kính lỗ bằng với đường kính ống, đảm bảo diện tích dòng chảy luôn ổn định. Thiết kế này giúp giảm thiểu sức cản dòng chảy và tổn thất ma sát, dẫn đến giảm áp suất. Giảm áp suất thấp giúp giảm độ khó khi bơm trong hệ thống. Tuy nhiên, vì đường kính lỗ phải bằng với kích thước ống, van toàn đường kính cần kích thước bi và vỏ lớn hơn, do đó giá thành cao hơn so với van đường kính lỗ giảm.

Van bi đường kính lớn cũng dễ bảo trì và vệ sinh hơn. Trong hệ thống đường ống, một quy trình gọi là “pigging” được sử dụng để bảo trì và kiểm tra. Quy trình này sử dụng các thiết bị hình cầu hoặc hình trụ, được gọi là “pig”, để di chuyển trong đường ống, phát hiện và loại bỏ các chất tích tụ mà không làm gián đoạn dòng chảy chất lỏng. Quá trình này được thực hiện dễ dàng hơn nhờ đường kính lớn hơn của van bi đường kính lớn.

Ngoài ra, van bi toàn đường kính rất phù hợp để xử lý chất lỏng có lẫn chất rắn. Chúng giúp ngăn ngừa sự tích tụ các hạt có thể gây tắc nghẽn hoặc tách hỗn hợp khi chảy qua hệ thống. Van toàn đường kính là không thể thiếu trong các ngành công nghiệp yêu cầu lưu lượng cao, tổn thất áp suất tối thiểu và quy trình làm sạch tại chỗ, chẳng hạn như chế biến thực phẩm, dược phẩm và đường ống dẫn hóa dầu.

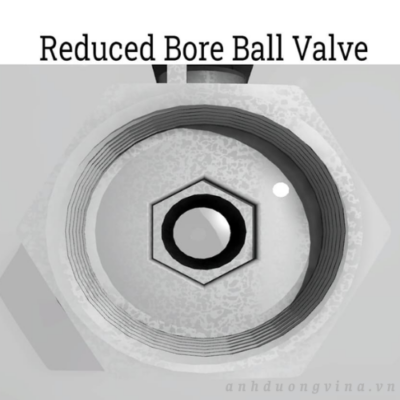

Van bi đường kính nhỏ

Van bi có đường kính lỗ thu nhỏ có đường kính lỗ nhỏ hơn đường kính ống một cỡ. Mức độ thu nhỏ chính xác được quy định dựa trên thỏa thuận giữa nhà sản xuất và khách hàng. Thiết kế này làm thu hẹp diện tích dòng chảy ở đầu ra, dẫn đến tổn thất ma sát và gây ra sự sụt giảm áp suất. Khi diện tích dòng chảy giảm, vận tốc của chất lỏng tăng lên để duy trì cùng một lưu lượng.

Van bi đường kính nhỏ được sử dụng phổ biến hơn van bi đường kính lớn, đặc biệt trong các ứng dụng mà lưu lượng và độ nhiễu loạn không phải là vấn đề quan trọng, và nơi ít có khả năng xảy ra hiện tượng tích tụ hạt. Chúng thường có giá thành thấp hơn van đường kính lớn do kích thước bi và vỏ van nhỏ hơn. Ngoài ra, van bi đường kính nhỏ thường có độ sụt áp nhỏ hơn so với các loại van khác. Những van này được ưa chuộng trong các đường ống tiện ích công nghiệp, hệ thống cấp hóa chất và mạng lưới phân phối dầu, nơi tính nhỏ gọn và hiệu quả chi phí quan trọng hơn so với sự gia tăng nhẹ về điện trở dòng chảy.

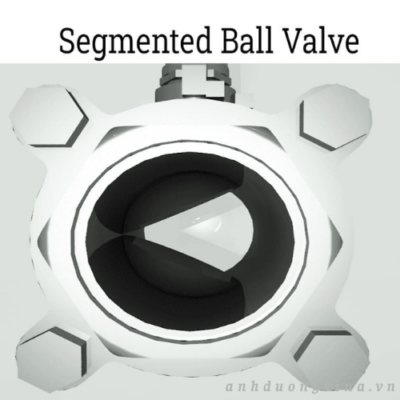

Van bi phân đoạn

Van bi phân đoạn có một rãnh hình chữ V trên bi, giúp kiểm soát lưu lượng chính xác dựa trên sự quay của bi. Thiết kế này cũng đảm bảo khả năng đóng ngắt hiệu quả. Đặc tính lưu lượng của van bi phân đoạn được thiết kế để xấp xỉ đường cong lưu lượng phần trăm bằng nhau, có nghĩa là lưu lượng tăng theo cấp số nhân khi bi tiến gần đến vị trí mở hoàn toàn.

Van bi phân đoạn kết hợp khả năng đóng ngắt đáng tin cậy với khả năng điều chỉnh lưu lượng chính xác, lý tưởng cho việc kiểm soát quy trình, cân bằng lưu lượng và đo lường trong các nhà máy công nghiệp, hệ thống phân phối nước và sản xuất bột giấy và giấy, nơi việc điều tiết chính xác là rất quan trọng. Thiết kế cổng chữ V được thiết kế đặc biệt cho phép thay đổi lưu lượng một cách mượt mà và dễ dự đoán, giảm nhiễu loạn và cải thiện hiệu quả quy trình.



Các loại van bi khác

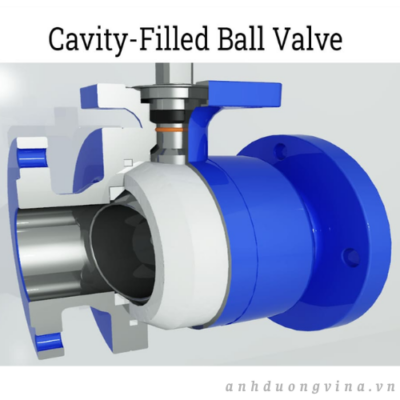

Van bi có khoang rỗng

Van bi có khoang chứa chất lỏng có thiết kế đế van lấp đầy khoảng trống giữa bi và thân van, ngăn ngừa sự tích tụ các chất lỏng hoặc hạt bị kẹt có thể dẫn đến ô nhiễm hoặc tắc nghẽn. Thiết kế này giúp van bi có khoang chứa chất lỏng dễ dàng vệ sinh và bảo trì hơn.

Các van này đặc biệt có giá trị trong các ngành công nghiệp mà vệ sinh là yếu tố cực kỳ quan trọng, chẳng hạn như ngành thực phẩm, dược phẩm và chế biến sinh học. Chúng rất phù hợp để xử lý hỗn hợp rắn-lỏng, chẳng hạn như bùn, nhờ thiết kế hiệu quả. Ngoài ra, các van bi vệ sinh này ngăn ngừa các khoảng trống chết nơi vi khuẩn có thể phát triển, giúp chúng tuân thủ các tiêu chuẩn vệ sinh của FDA và ngành công nghiệp.

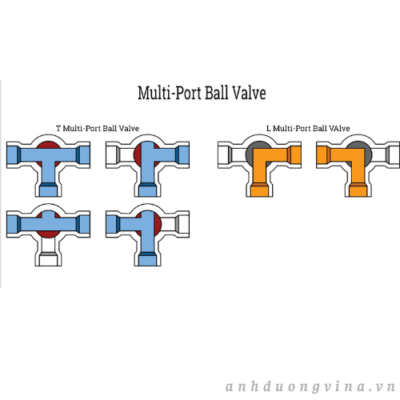

Van bi đa cổng

Van bi đa cổng được thiết kế để điều khiển nhiều dòng chất lỏng, cho phép chuyển hướng, kết hợp, chia tách hoặc đóng dòng chảy. Chúng thực hiện điều này thông qua một viên bi có lỗ hình chữ L hoặc chữ T. Mặc dù các van này có thể dẫn dòng chảy từ một đầu vào duy nhất đến nhiều đầu ra, nhưng chúng không điều chỉnh lưu lượng đến từng dòng chảy đầu ra. Van bi đa cổng rất linh hoạt trong việc kết hợp nhiều dòng chảy thành một hoặc chuyển hướng dòng chảy khi cần thiết. Sơ đồ bên dưới minh họa các cấu hình dòng chảy khác nhau cho van bi đa cổng hình chữ L và hình chữ T.

Van đa cổng đóng vai trò then chốt trong tự động hóa quy trình phức tạp, dây chuyền xử lý theo lô, pha trộn công nghiệp và hệ thống truyền tải, nơi tính linh hoạt trong vận hành và kiểm soát dòng chảy đa hướng là những thông số thiết yếu. Chúng mang lại hiệu quả vận hành và thường được chỉ định khi thiết kế hệ thống yêu cầu khả năng thích ứng cấu hình tối đa.



Van bi 3 chiều

Van bi ba chiều có ba cổng để thu và điều hướng dòng chảy chất lỏng. Thành phần cốt lõi của van là một viên bi kim loại với các đường dẫn bên trong điều chỉnh lưu lượng chất lỏng hoặc khí. Khi chất lỏng đi vào van, một cơ cấu sẽ xoay viên bi để điều hướng dòng chảy qua cổng mong muốn. Van bi ba chiều có sẵn các thiết kế với hai cổng đầu ra và một cổng đầu vào hoặc hai cổng đầu vào và một cổng đầu ra.

Các van này có thể được cấu hình theo hình chữ L hoặc chữ T và có khả năng thực hiện nhiều chức năng khác nhau như chuyển hướng dòng chảy, trộn dòng chảy, chuyển hướng dòng và dừng dòng chảy trong khi vẫn cho phép các dòng chảy khác tiếp tục. Khi được sử dụng để trộn, van cho phép chất lỏng đi vào từ nhiều hướng và kết hợp bên trong thân van. Cấu hình ba chiều được ưu tiên sử dụng cho các hệ thống đường ống phân phối, lựa chọn bể chứa và các ứng dụng điều khiển quy trình, nơi hướng dòng chảy hoặc nhu cầu trộn cần thay đổi một cách linh hoạt.

Van bi 3 chiều

Van bi ba chiều được trang bị ba cổng để điều khiển dòng chảy chất lỏng. Chúng có một viên bi kim loại ở giữa với các đường dẫn bên trong được thiết kế để điều chỉnh hướng của chất lỏng. Khi chất lỏng hoặc khí chảy vào van, một cơ cấu quay sẽ điều chỉnh viên bi để hướng dòng chảy qua cổng thích hợp. Van bi ba chiều có các cấu hình với hai cổng đầu ra và một cổng đầu vào hoặc hai cổng đầu vào và một cổng đầu ra.

Tương tự như van đa cổng, van bi ba chiều có thể được cấu hình theo kiểu chữ L hoặc chữ T. Chúng rất linh hoạt và có thể thực hiện nhiều chức năng khác nhau như chuyển hướng dòng chảy, trộn các dòng chảy khác nhau, chuyển hướng dòng chảy và chặn dòng chảy từ nhiều hướng. Khi trộn các vật liệu, van cho phép chất lỏng đi vào từ nhiều hướng và hòa trộn bên trong thân van.

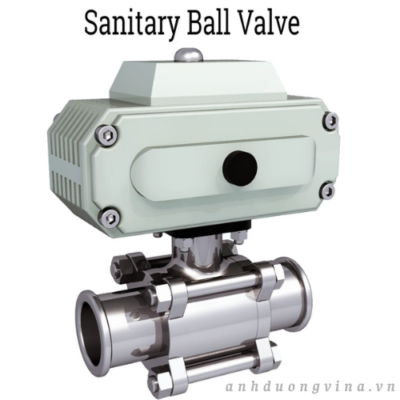

Van bi vệ sinh

Van bi vệ sinh được thiết kế để tuân thủ các tiêu chuẩn vệ sinh nghiêm ngặt, phù hợp cho các ứng dụng trong ngành thực phẩm, đồ uống, y tế và dược phẩm. Các van này được chế tạo để đáp ứng các quy định về sức khỏe và an toàn, yêu cầu kiểm soát chặt chẽ sự nhiễm bẩn vi sinh vật, đảm bảo độ tinh khiết của các chất trong quá trình chế biến.

Thân van bi vệ sinh thường được chế tạo từ thép không gỉ loại 304 hoặc 316. Thép không gỉ loại 304 thường được sử dụng trong bệnh viện và các nhà máy chế biến thực phẩm nhờ bề mặt nhẵn và độ bền cao, cho phép vệ sinh nhiều lần mà không bị mài mòn đáng kể. Van bi vệ sinh được thiết kế để lắp ráp, tháo rời, vệ sinh và lắp ráp lại thường xuyên nhằm ngăn ngừa sự phát triển của vi sinh vật và ô nhiễm.

Các van này được thiết kế để giảm thiểu rủi ro liên quan đến các mối nguy sinh học, hóa học hoặc vật lý. Để đảm bảo dễ dàng vệ sinh và tránh ô nhiễm, van bi vệ sinh không sử dụng các kết nối ren. Thay vào đó, chúng sử dụng các vòng đệm, vòng chữ O và đế van được làm từ các vật liệu trơ, chống mài mòn như polytetrafluoroethylene (PTFE hoặc Teflon).

Van bi vệ sinh giải quyết vấn đề điển hình về các điểm chết giữa bi và đế van, nơi vi khuẩn có thể phát triển, bằng cách sử dụng đế van bi có khoang chứa vật liệu. Các đế van này lấp đầy khoảng trống chết bằng PTFE, giảm nguy cơ nhiễm bẩn. Ngoài ra, bề mặt của van bi vệ sinh được đánh bóng đến độ hoàn thiện cao với giá trị độ nhám trung bình (Ra) từ 8 đến 32 để loại bỏ các đỉnh và khuyết điểm có thể chứa chất gây ô nhiễm.

Nhờ những đặc điểm thiết kế quan trọng này, van vệ sinh là lựa chọn hàng đầu cho các ứng dụng quy trình sạch. Khi tìm nguồn cung ứng hoặc chỉ định van bi cho môi trường được quy định, điều quan trọng là phải xác minh sự tuân thủ các chứng nhận tiêu chuẩn vệ sinh FDA, ASME BPE và 3-A — một bước giúp đảm bảo tính toàn vẹn và an toàn của sản phẩm ở mọi giai đoạn sản xuất.



Câu hỏi thường gặp

Van bi điều khiển dòng chảy chất lỏng như thế nào?

Van bi điều khiển lưu lượng bằng cách xoay một viên bi có lỗ rỗng ở giữa van. Xoay cần gạt 90 độ sẽ điều chỉnh hoặc cản trở dòng chảy, cho phép đóng hoặc mở chính xác và nhanh chóng trong các hệ thống đường ống công nghiệp.

Van bi kiểu phao và van bi kiểu trục xoay có những điểm khác biệt chính nào?

Van bi nổi treo bi giữa hai đế van, dựa vào áp suất chất lỏng để làm kín – lý tưởng cho kích thước nhỏ và áp suất thấp. Van bi trục xoay sử dụng bi được neo giữ để có phạm vi áp suất lớn hơn, mô-men xoắn giảm và phù hợp cho các ứng dụng quy mô lớn hoặc áp suất cao.

Van bi vệ sinh có vai trò thiết yếu như thế nào trong chế biến thực phẩm và dược phẩm?

Van bi vệ sinh có thân bằng thép không gỉ được đánh bóng, gioăng kín và vòng đệm PTFE để loại bỏ các điểm chết và tạo điều kiện làm sạch triệt để, đảm bảo tuân thủ các tiêu chuẩn FDA, ASME BPE và 3-A nhằm ngăn ngừa ô nhiễm vi sinh vật trong các quy trình vệ sinh quan trọng.

Bộ truyền động bằng động cơ và bộ truyền động khí nén khác nhau như thế nào trong việc tự động hóa van bi?

Các bộ truyền động cơ điện (điện) cung cấp khả năng điều khiển từ xa chính xác, phù hợp với nhiều ứng dụng khác nhau cần tích hợp tiên tiến. Các bộ truyền động khí nén mang lại khả năng vận hành nhanh chóng, đáng tin cậy bằng khí nén, được ưa chuộng tại các địa điểm nguy hiểm hoặc vùng xa thiếu cơ sở hạ tầng điện.

Loại van bi nào phù hợp nhất cho các ứng dụng trong nhà máy xử lý nước?

Van bi nguyên khối và van bi hai mảnh thường được sử dụng trong xử lý nước nhờ khả năng đóng ngắt đáng tin cậy và nhu cầu bảo trì thấp. Thiết kế đường kính trong suốt giúp giảm thiểu tổn thất áp suất và tạo điều kiện thuận lợi cho việc vệ sinh trong quá trình bảo trì đường ống.

Việc sử dụng van bi đa cổng và van bi ba chiều trong tự động hóa quy trình có những ưu điểm gì?

Van bi đa cổng và ba chiều cho phép chuyển hướng, trộn hoặc điều khiển dòng chảy trong các hệ thống phức tạp. Cấu hình cổng hình chữ L hoặc chữ T của chúng cung cấp khả năng định tuyến linh hoạt và điều khiển hiệu quả cho quá trình xử lý theo lô, pha trộn hoặc các hoạt động chuyển mạch đường ống động.

Những vật liệu nào thường được sử dụng trong chế tạo van bi?

Van bi thường được làm từ nhiều loại vật liệu khác nhau cho cả bi và vỏ van, bao gồm:

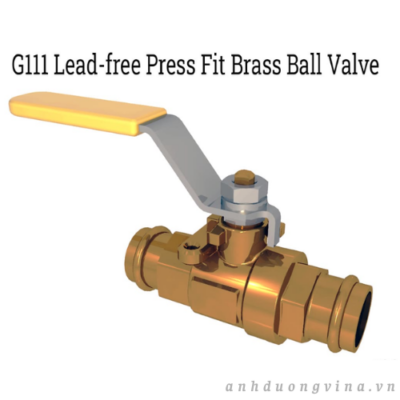

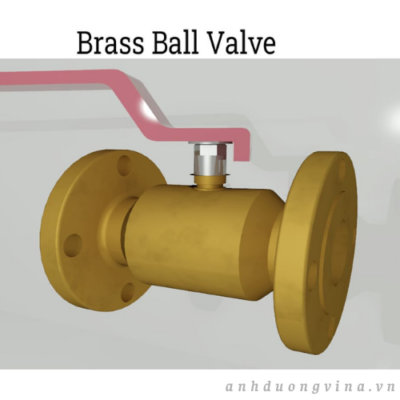

Thau

Đồng thau, một hợp kim chủ yếu gồm đồng và kẽm, dễ dàng nhận biết bởi màu vàng xỉn đến đỏ, tùy thuộc vào hàm lượng kẽm. Đây là lựa chọn phổ biến cho van bi nhờ độ bền, độ chắc chắn và khả năng chịu được nhiệt độ và áp suất cao. Đồng thau cũng có đặc tính kháng khuẩn nhờ hàm lượng đồng, giúp ngăn ngừa sự phát triển của vi khuẩn trên bề mặt. Nó có khả năng chống chịu tốt với hóa chất, ăn mòn và bám bẩn sinh học. Tuy nhiên, đồng thau có thể bị khử kẽm khi tiếp xúc với nồng độ clo cao, dẫn đến mất kẽm và làm suy yếu cấu trúc hợp kim.

Van bi bằng đồng thau không khó chế tạo do tính dễ uốn, dễ đúc và dễ hàn. Chúng nhẹ hơn và rẻ hơn van bi bằng thép. Chúng cũng dễ lắp ráp vào hệ thống đường ống. Các ứng dụng phổ biến của van bi bằng đồng thau là trong chế biến thực phẩm, hóa chất, dầu khí và vận chuyển chất lỏng dạng khí. Chúng cũng an toàn khi sử dụng trong việc cung cấp nước uống.



Thép không gỉ

Thép không gỉ là một hợp kim cường độ cao nổi tiếng với khả năng chống ăn mòn tuyệt vời, đạt được nhờ hàm lượng crom cao và trong nhiều trường hợp là niken. Nó duy trì được độ bền và độ chắc chắn ngay cả ở nhiệt độ và áp suất cao, khiến nó trở thành vật liệu đáng tin cậy cho các ứng dụng đòi hỏi khắt khe.

Các loại thép không gỉ thông dụng được sử dụng trong van bi là 304 và 316. Thép không gỉ loại 304 chứa 18% crom và 8% niken, trong khi thép không gỉ 316 bao gồm 18% crom, 10% niken và một lượng nhỏ molypden. Việc bổ sung molypden vào thép không gỉ 316 giúp tăng cường khả năng chống lại clorua và các tác nhân ăn mòn khác.

Van bi bằng thép không gỉ đặc biệt có nhiều ưu điểm trong một số ứng dụng. Chúng thường được sử dụng trong bể bơi để điều chỉnh nước có clo, trong các môi trường công nghiệp như khử muối và lọc dầu, nơi chúng xử lý các hóa chất ăn mòn ở nhiệt độ và áp suất cao, và trong các nhà máy bia để xử lý dịch nha, một chất lỏng phản ứng được tạo ra trong quá trình nghiền mạch nha.

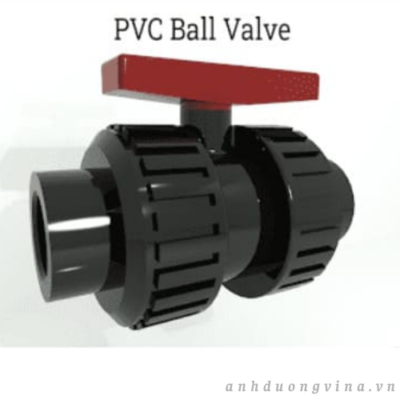

Polyvinyl clorua (PVC)

PVC (Polyvinyl Chloride) là một loại nhựa cứng cáp, bền chắc, nổi tiếng về độ bền và giá cả phải chăng so với đồng thau và thép không gỉ. Mặc dù nhìn chung có độ bền thấp hơn và khả năng chịu nhiệt độ và áp suất thấp hơn (lên đến 150 psi và 140°F), PVC có khả năng chống ăn mòn và hầu hết các axit, bazơ và dung dịch muối. Tuy nhiên, nó không có khả năng chống lại các hợp chất thơm và hydrocarbon. Van bi PVC thường được sử dụng trong hệ thống đường ống nước, tưới tiêu và phân phối nước.

PVC clo hóa (CPVC) là một dạng PVC được biến đổi bằng cách clo hóa thông qua phản ứng gốc tự do được khởi phát bởi tia cực tím. Quá trình clo hóa này giúp tăng cường khả năng chịu nhiệt của CPVC, cho phép van bi CPVC hoạt động ở nhiệt độ lên đến 200°F (93°C). Van bi CPVC phù hợp cho các ứng dụng yêu cầu khả năng chịu nhiệt cao hơn so với PVC tiêu chuẩn.

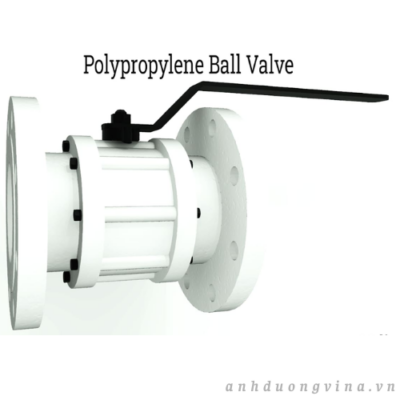

Van bi bằng polypropylene (PP)

Polypropylene (PP) là một loại nhựa nhiệt dẻo đa năng, bền bỉ và nhẹ, được điều chế từ monome propylene. Nó nổi tiếng với khả năng kháng cao với nhiều loại axit và bazơ, mặc dù khả năng tương thích với các hợp chất hữu cơ và dung môi có phần hạn chế. Khả năng kháng hóa chất của vật liệu giảm ở nhiệt độ cao, với nhiệt độ hoạt động tối đa là 82°C. Van bi PP hiệu quả trong việc điều khiển dòng chảy của nhiều loại chất lỏng khác nhau, bao gồm cả những chất lỏng có độ nhớt khác nhau. Các van này thường được sử dụng trong các ngành công nghiệp như sản xuất đường, phân bón, hóa chất và sản xuất giấy.



Van bi bằng polypropylene gia cường sợi thủy tinh (GFPP)

Polypropylene gia cường sợi thủy tinh (GFPP) kết hợp sợi thủy tinh vào polypropylene để tăng cường độ ổn định kích thước, độ cứng và khả năng kháng hóa chất, đồng thời giảm hệ số giãn nở nhiệt. Với thành phần 40% sợi thủy tinh, nhiệt độ biến dạng do nhiệt có thể đạt tới 150°C ở áp suất 264 psi. Việc bổ sung sợi thủy tinh giúp cải thiện hiệu quả chi phí của vật liệu và cho phép nó chịu được các ứng dụng đòi hỏi khắt khe hơn.

Van bi bằng polyvinylidene difluoride (PVDF)

PVDF (Polyvinylidene Fluoride) là một loại fluoropolymer nhiệt dẻo có độ tinh khiết cao, bền chắc và trọng lượng phân tử cao. Nó được sản xuất thông qua quá trình trùng hợp gốc tự do của khí vinylidene fluoride. Ngoài ra, PVDF còn nổi tiếng với khả năng chống mài mòn.

Loại polymer này có khả năng kháng hóa chất vượt trội, lý tưởng để xử lý các chất lỏng và khí ăn mòn như axit sulfuric, axit clohydric, axit nitric, hydrocarbon, nhiên liệu, và cả dung môi halogen hóa thơm và béo. Nó được sử dụng rộng rãi trong các van bi ở nhiều ngành công nghiệp khác nhau, bao gồm lọc nước, xử lý nước thải, và chế biến thực phẩm và dược phẩm, nhờ khả năng chống bám bẩn sinh học và sự phát triển màng vi khuẩn. PVDF cũng ổn định khi tiếp xúc với ánh sáng mặt trời và bức xạ tia cực tím. Nhiệt độ hoạt động tối đa của PVDF là khoảng 115°C.

Polyethylene (PE)

Polyethylene (PE) là một loại nhựa nhiệt dẻo đa năng, đàn hồi và nhẹ, được sử dụng rộng rãi nhất. Nó tương thích với nhiều chất, bao gồm cả axit và bazơ mạnh, cũng như một số hợp chất hữu cơ như dầu và rượu. Khi độ kết tinh và mật độ của PE tăng lên, khả năng kháng hóa chất của nó cũng được cải thiện. Van bi PE được sử dụng trong nhiều quy trình sản xuất và cũng hiệu quả trong việc lọc nước và xử lý nước thải. Nhiệt độ hoạt động tối đa của PE là khoảng 60°C.

Vòng đệm trong van thường được làm từ vật liệu đàn hồi, nhựa hoặc kim loại để đảm bảo độ kín khít với bi van. Vật liệu làm vòng đệm lý tưởng cũng cần có những đặc tính sau:

• Hệ số ma sát thấp
• Độ bền nén cao
• Khả năng chống biến dạng dẻo
• Khả năng chống ăn mòn và hóa chất cao
• Khả năng tương thích với môi trường truyền dẫn



Các vật liệu thường được sử dụng cho đế van bi bao gồm:

• Polytetrafluoroethylene (PTFE), hay còn được gọi là Teflon™
• TFM
• Polyamide (Nylon)
• Polyether ether ketone (PEEK)
• Polyethylene UHMW
• Acetal
• Kim loại

Van bi có gioăng kim loại có khả năng chịu được nhiệt độ và áp suất thủy lực cao hơn. Chúng cũng có khả năng chống chịu tốt hơn với các chất lỏng mài mòn và ăn mòn.

Van bi có những ưu điểm và hạn chế gì?

Van bi mang lại nhiều ưu điểm trong nhiều ứng dụng khác nhau, nhờ vào thiết kế và các tính năng vận hành của chúng. Những lợi ích chính khi sử dụng van bi bao gồm:

• Vận hành nhanh chóng và dễ dàng: Van bi có thiết kế đơn giản, thường bao gồm một tay cầm hoặc cần gạt và một quả cầu hình tròn có lỗ xuyên qua. Thiết kế này cho phép vận hành nhanh chóng và dễ dàng, lý tưởng cho các ứng dụng yêu cầu đóng ngắt hoặc điều khiển nhanh chóng.
• Khả năng đóng kín đáng tin cậy: Van bi cung cấp khả năng đóng kín đáng tin cậy và chắc chắn khi đóng hoàn toàn. Quả cầu hình tròn có lỗ sẽ thẳng hàng hoàn hảo với đường dẫn dòng chảy khi đóng, giảm thiểu khả năng rò rỉ.
• Giảm thiểu tổn thất áp suất: Van bi thường có tổn thất áp suất thấp khi mở hoàn toàn. Điều này đảm bảo dòng chảy của chất lỏng hoặc khí qua van không bị hạn chế đáng kể, điều này rất quan trọng trong các ứng dụng lưu lượng cao.
• Độ bền: Van bi thường có độ bền cao và có thể chịu được phạm vi nhiệt độ và áp suất rộng. Chúng thường được làm từ các vật liệu như thép không gỉ, đồng thau hoặc PVC, có khả năng chống ăn mòn và mài mòn.
• Tính linh hoạt: Van bi phù hợp với nhiều loại chất lỏng và khí, bao gồm nước, dầu, khí đốt, hơi nước và hóa chất ăn mòn. Chúng thường được sử dụng trong các ngành công nghiệp như hóa dầu, xử lý nước, HVAC và dược phẩm.
• Ít cần bảo trì: Van bi yêu cầu bảo trì tối thiểu nhờ thiết kế đơn giản. Với việc lắp đặt và vận hành đúng cách, chúng có thể sử dụng được lâu dài mà không cần sửa chữa hoặc thay thế thường xuyên.
• Dòng chảy hai chiều: Van bi thường được thiết kế cho dòng chảy hai chiều, nghĩa là chúng có thể được sử dụng cho cả ứng dụng dòng chảy thuận và nghịch.
• Điều khiển chính xác: Một số van bi được thiết kế để điều khiển lưu lượng chính xác bằng cách sử dụng bi hình chữ V hoặc bi có đặc tính riêng. Các van bi chuyên dụng này được sử dụng trong các ứng dụng mà việc kiểm soát lưu lượng chính xác là rất quan trọng.
• Giảm ma sát: Van bi có ma sát thấp hơn so với các loại van khác, chẳng hạn như van cầu. Điều này có thể dẫn đến giảm mài mòn và tiết kiệm năng lượng trong một số ứng dụng.
• Thiết kế chống cháy: Một số thiết kế van bi tích hợp các tính năng chống cháy, giúp chúng phù hợp để sử dụng trong hệ thống phòng cháy chữa cháy và các ứng dụng quan trọng khác.

Người dùng cần lưu ý một số hạn chế nhất định để duy trì hiệu suất tối ưu của van bi:

• Việc điều tiết lưu lượng có thể thực hiện được ở các van bi tiêu chuẩn, nhưng cần duy trì trong thời gian dài. Khi van bi ở vị trí điều tiết (tức là không ở vị trí đóng hoàn toàn hoặc mở hoàn toàn), diện tích bề mặt của các vòng đệm mềm sẽ tiếp xúc với áp suất thủy lực trong quá trình dòng chảy. Áp suất thủy lực này gây ra hiện tượng ăn mòn các vòng đệm mềm. Do đó, không nên sử dụng van bi tiêu chuẩn cho các ứng dụng điều tiết lưu lượng.

  Van bi tiêu chuẩn có thể được sử dụng để điều tiết khí ở áp suất thấp. Van bi phân đoạn có thể được sử dụng trong các ứng dụng điều tiết hạn chế.

  Tuy nhiên, các loại van bi tiên tiến với thiết kế được cải tiến hoặc các loại gioăng làm từ vật liệu kỹ thuật phù hợp cho các ứng dụng điều tiết lưu lượng hiện đã có bán trên thị trường.

• Ứng dụng bị hạn chế bởi nhiệt độ làm việc tối đa cho phép của các vòng đệm. Đối với nhiệt độ cao hơn, vòng đệm bằng kim loại hoặc gốm là một lựa chọn thay thế.
• Các hạt lơ lửng có thể tích tụ giữa thân van và bi van, gây rò rỉ, ăn mòn và hỏng van. Do đó, nên bảo dưỡng thường xuyên các van bi dùng cho chất lỏng dạng bùn và huyền phù.

Phần kết luận

• Van bi là loại van đóng ngắt được sử dụng để cho phép hoặc ngăn chặn dòng chảy của chất lỏng bằng cách xoay quả cầu có lỗ bên trong một góc 90 độ. Chúng có thể được vận hành bằng tay hoặc bằng bộ truyền động.
• Van bi bao gồm bi, trục và đế van, tất cả được đặt trong vỏ van. Bi được đặt giữa hai đế van và có một trục nối nó với cơ cấu vận hành.
• Các loại van bi được phân loại theo cấu tạo vỏ, thiết kế bi và hình dạng lỗ khoan. Van bi có nhiều kiểu dáng và tính năng khác nhau để đáp ứng nhu cầu của từng ngành công nghiệp cụ thể.
• Do vỏ van được chia thành nhiều bộ phận, việc vệ sinh và bảo dưỡng van bi trở nên dễ dàng hơn nhưng chi phí cũng cao hơn.
• Có nhiều kiểu thiết kế bi khác nhau để lựa chọn, tùy thuộc vào áp suất làm việc mà nó sẽ được lắp đặt.
• Đường kính lỗ nhỏ hơn sẽ dẫn đến tổn thất áp suất lớn hơn qua van, khiến việc bơm trở nên khó khăn và tốn kém hơn. Bi van có thể có lỗ đa cổng, được sử dụng để chia và kết hợp lưu lượng dòng chảy cũng như chuyển hướng dòng chảy.
• Vật liệu chế tạo van bi phải cứng, bền và chắc. Vòng đệm phải có hệ số ma sát thấp, độ bền nén cao và tương thích với chất lỏng làm việc. Tuy nhiên, ứng dụng của van bi bị hạn chế bởi nhiệt độ làm việc của vòng đệm.
• Van bi dễ vận hành và kích hoạt, đồng thời có nguy cơ rò rỉ tối thiểu.
• Việc điều tiết lưu lượng không được khuyến khích đối với van bi.
• Việc bảo dưỡng đúng cách là điều cần thiết để tránh sự tích tụ các hạt bụi giữa quả bóng và thân bóng.
